Тисы станочные

Тисы станочные


Тиски станочные с ручным и механизированным приводами ГОСТ 14904-80

Тип А. Размеры, мм

Обозначение тисков исполненияBALHH1h
123
7200-020163402006520
7200-020263402509020
7200-020380502507525
7200-0204805028010025
7200-02057200-0206100633408511032
7200-02077200-02081008040010513540
7200-02097200-021012512540011014040
7200-021112512545011014040
7200-02127200-021316010050013016550
7200-02147200-021516020050013016550
7200-021616020055013016550
7200-02177200-021820012563015519563
7200-02197200-022020025063015519563
7200-022120025065015519563
7200-02227200-022325016080018523080
7200-02247200-02257200-022625032080020025080
7200-02277200-02287200-0229320400900225275100
7200-02307200-02317200-02324005001000285350125

Типы Б и В

Исполнение 1Исполнение 2 и 3
Обозначение тисков исполненияBALHH1h
исполнения
123123
7200-00017200-00027200-00017200-00021258055010513540
7200-00037200-00047200-00057200-00037200-00047200-000512512555011014040
7200-00067200-00077200-00067200-000716010065013013050
7200-00087200-00097200-00107200-00087200-00097200-001016020065013013050
7200-00117200-00127200-00117200-001220012575015515563
7200-00137200-00147200-00157200-00137200-00147200-001520025075015515563
7200-00167200-00177200-00167200-001725016085018518580
7200-00187200-00197200-00207200-00187200-00197200-002025032085020020080
7200-00217200-00227200-00237200-00217200-00227200-0023320400950225225100
7200-00247200-00257200-00267200-00247200-00257200-00264005001000285285125

Примечание.

Тиски типа А – с ручным приводом исполнений:

  1. неповоротные;
  2. поворотные;
  3. поворотные с двусторонним зажимом и усиленным
    креплением.

Тиски типа Б – с пневматическим приводом
исполнений:

  1. неповоротные;
  2. поворотные;
  3. поворотные с усиленным креплением.

Тиски типа В – с гидравлическим приводом
исполнений:

  1. неповоротные;
  2. поворотные;
  3. поворотные с усиленным креплением.

Пример условного обозначения:

Тиски 7200-0022 ГОСТ 14904-80

Тиски для точных станочных работ ГОСТ 20746 – 84

Размеры, мм

Обозначение тисковХод губки lBHhLL1AA1d
7200-03010-55504518125245
7200-03020-63806030160291
7200-03030-6310063321602916313011
7200-03040-8012580402003478017111

Примечание

Тиски имеют классы точности Н, П, А. В
обозначении тисков приводится буквенный индекс
классов гочности П и А;
буквенный индекс класса точности Н не
указывается.

Пример условного обозначения:

Тиски 7200-0301 П ГОСТ 20746-84


osntm.ru

Тиски — Википедия (с комментариями)


Википедия объявляет 2019 год “Годом Биткоина” и представляет сайт
https://bitcoinom.org – лучший сервис для покупки и хранения Биткоинов.

Материал из Википедии — свободной энциклопедии




Тиски́ (иногда называют тисами) — слесарный или столярный инструмент для фиксирования детали при различных видах обработки (пиление, сверление, строгание и т. д.).

Тиски представляет собой пару параллельных пластин, одна из которых обычно неподвижна, а вторая прижимается к детали при помощи винта. Тиски изготавливаются из различных материалов, слесарные чаще всего из металла, столярные из дерева.

Основные типы тисков:

  • слесарные,
  • станочные с ручным и механизированным приводом,
  • ручные (применяются, например, в ювелирном деле удерживаемые одной рукой и предназначенные для фиксации маленьких предметов,

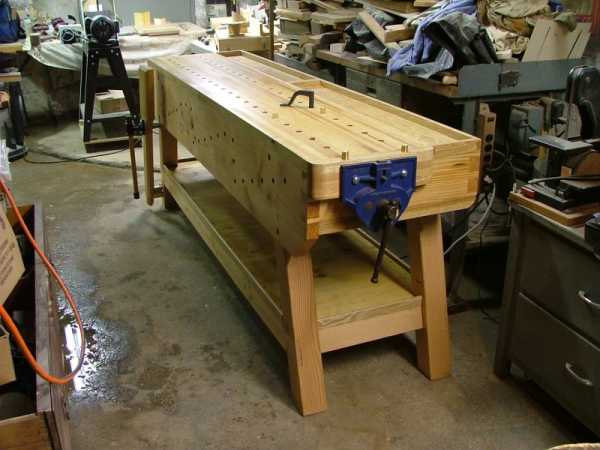

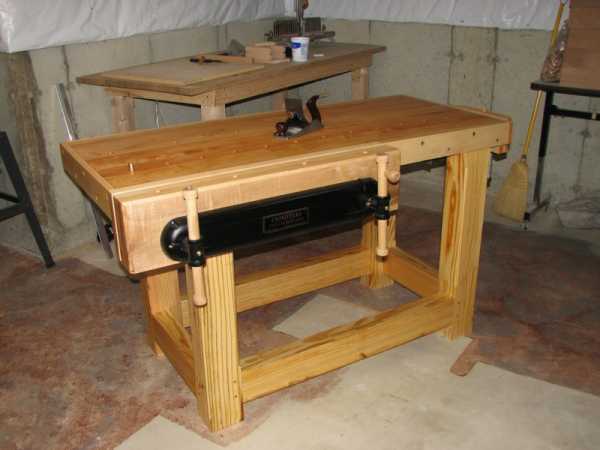

  • столярные (часть столярного верстака).

Напишите отзыв о статье “Тиски”

Литература

  • [www.complexdoc.ru/scan/ГОСТ%204045-75 ГОСТ 4045-75 Тиски слесарные с ручным приводом. Технические условия.]
  • [www.complexdoc.ru/scan/ГОСТ%2028241-89 ГОСТ 28241-89 Тиски ручные. Технические условия.]
  • [protect.gost.ru/document.aspx?control=7&id=133649 ГОСТ 16518-96 Тиски станочные с ручным и механизированным приводами. Общие технические условия]

Отрывок, характеризующий Тиски

– Это твоя сабля? – спросил Петя, – или это ваша? – с подобострастным уважением обратился он к усатому, черному Денисову.
Ростов поспешно обулся, надел халат и вышел. Наташа надела один сапог с шпорой и влезала в другой. Соня кружилась и только что хотела раздуть платье и присесть, когда он вышел. Обе были в одинаковых, новеньких, голубых платьях – свежие, румяные, веселые. Соня убежала, а Наташа, взяв брата под руку, повела его в диванную, и у них начался разговор. Они не успевали спрашивать друг друга и отвечать на вопросы о тысячах мелочей, которые могли интересовать только их одних. Наташа смеялась при всяком слове, которое он говорил и которое она говорила, не потому, чтобы было смешно то, что они говорили, но потому, что ей было весело и она не в силах была удерживать своей радости, выражавшейся смехом.
– Ах, как хорошо, отлично! – приговаривала она ко всему. Ростов почувствовал, как под влиянием жарких лучей любви, в первый раз через полтора года, на душе его и на лице распускалась та детская улыбка, которою он ни разу не улыбался с тех пор, как выехал из дома.
– Нет, послушай, – сказала она, – ты теперь совсем мужчина? Я ужасно рада, что ты мой брат. – Она тронула его усы. – Мне хочется знать, какие вы мужчины? Такие ли, как мы? Нет?

wiki-org.ru

Слесарные тиски – советы покупателю

Распространенным
инструментом в слесарном или столярном деле, являются тиски, или как их еще
называют – тисы. Без этого инструмента, во время проведения необходимых работ,
обойтись очень сложно, а порой и вовсе невозможно. Поэтому, слесарные тиски
становятся очень частым объектом для покупок. В этой статье мы подробно
расскажем о том, что собой представляют тиски, какие особенности они имеют, как
и какие купить слесарные тиски лучше таким образом, чтобы не ошибиться, и
приобрести то, что нужно.



Назначение
слесарных тисков

Начнем с того,
для чего же нужен этот инструмент? – На самом деле, он предназначен для того
чтобы удобно фиксировать и закреплять деталь, которая будет обрабатываться. То
есть, во время работы с металлическими изделиями, деревянными или
пластмассовыми заготовками, для хорошей и качественной обработки, необходимо
чтобы эта деталь была крепко фиксирована. Крепко удерживать деталь руками,
просто не получится, поэтому для этой цели как раз и был изобретен такой
инструмент, как тиски.

Существует
несколько видов тисков, которые имеют практически одинаковое назначение, но
вместе с тем, в своей конструкции имеют некоторые отличия. Так, существуют
слесарные и станочные тиски, а также ручные и столярные. Кроме того, они могут
быть, как с ручным приводом (деталь закрепляется вращением ручки, своими
руками), так и с механизированным приводом. Наиболее популярным типом тисков,
являются поворотные слесарные тиски, которые также часто используются и в
качестве столярных тисков, хотя разница между столярными и слесарными все же
есть.

При покупке
тисков, чаще всего обращают внимание именно на слесарный тип, так как он
является наиболее универсальным, простым и практичным. На сегодняшний день,
цена слесарных тисков может быть совершенно разной. Заключается это в
конструктивных и технических отличиях, о которых мы сейчас и поговорим.



Какие лучше
выбрать слесарные тиски при покупке?

Теперь о том,
каких советов придерживаться во время выбора слесарных тисков в магазине,
покупая их с рук или заказывая в интернет магазине. Есть несколько критерий и
деталей, на которые необходимо обратить пристальное внимание. Среди этих
деталей, выделим следующие:

– размер
слесарных тисков;

– материал, из
которого они изготовлены;

– шаг резьбы
поворотного механизма;

– размер губок
и их структурная поверхность;

– наличие
дополнительных функций.

Размер тисков.
Прежде всего, во время покупки, вам нужно обратить внимание на размер вашего
будущего слесарного инструмента. Если вы уверены в том, что будете всегда работать
с небольшими деталями или заготовками, лучше всего обратить внимание на
небольшие тиски, которые будут удобны в таком случае, удобны при переноске, и
стоить на порядок меньше, чем тиски большого размера. То есть, нет никакого
смысла переплачивать за большой инструмент, если вам нужны маленькие тиски. Это
первое, и, пожалуй, самое очевидное.

Материал
тисков.
Второе, на что нужно обратить внимание, так это на материал, из
которого изготовлены тиски. В преимущественном большинстве, слесарные тиски
изготавливаются из стали – в более чем 96% случаев. Но, тут есть небольшая
деталь – это качество стали, из которых они изготовлены. Поэтому, чтобы купить
слесарные тиски, необходимо обращать внимание на производителя. Как правило,
известные бренды и компании, занимающиеся выпуском слесарных тисков, делают
свой инструмент из качественной стали. Отечественные производители, к большому
сожалению, сегодня предлагают не самое лучшее качество стали. Сюда же можно
включить и китайские тиски, которые не могут похвастать своим качеством.
Поэтому, обращайте внимание на эту деталь.

Шаг резьбы
поворотного механизма.
Тут всё просто – при покупке, вам необходимо обратить
внимание на то, насколько большой шаг фиксирования у тисков. Если же вам нужно
выполнять точечные работы, то вам нужны тиски с мелким шагом, которые позволят
подобрать оптимальный зажим. Если же нужен грубый зажим – сгодятся тиски с
широким шагом.

Размер и
структура губок.
Деталь зажимается в специальных губках, которые имеют как
разные размеры, так и различную структуру поверхности. Так, цена слесарных
тисков, как правило, будет зависеть от размера губок – чем он больше, тем и
цена их будет выше. Обратите внимание и на структуру – губки могут иметь
сеточную или точечную поверхность. Так, после зажима детали (например,
деревянной) в тисках, после работы на ней могут остаться следы этой структуры.
Поэтому, лучше присмотреться к слесарным тискам с плоскими губками.

Дополнительные
функции.

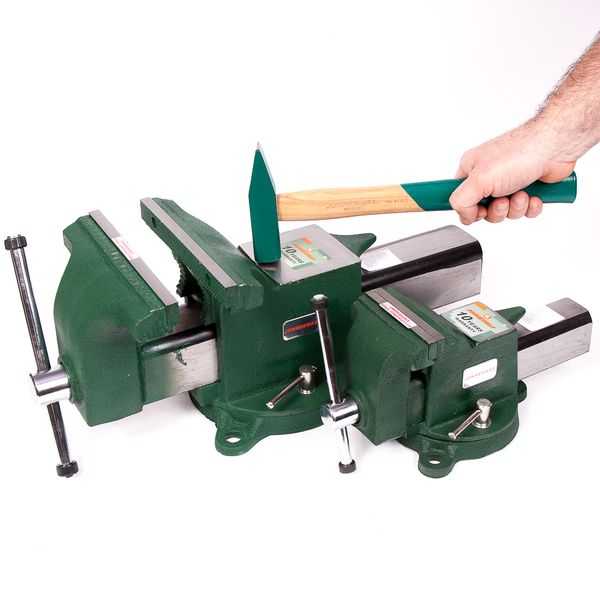

В число дополнительных функций, входит, например, возможность
использовать поворотные слесарные тиски в качестве наковальни. Это будет
полезно во время мелких слесарных работ, что позволит закрепить деталь, и до
конца работать с ней. Так как в противном случае, вам придется каждый раз
вынимать деталь из тисков, обрабатывать, и вновь зажимать. С наличием данной
функции, такой необходимости нет.

Что же, теперь
вы знаете все о том, как сделать правильную покупку в отношении такого
инструмента, как слесарные тиски. Данные знания помогут вам не ошибиться, где
бы и как не происходила покупка – в магазине, на барахолке, приобретая их в
состоянии «б/у», или выбирая их из Интернета – приобретая данный товар в
каком-нибудь интернет-магазине.

Еще о зажимных инструментах:

– Струбцина столярная – виды и какую где применять

– Зажим строительный

Еще по теме, где применяются тиски:

– Самодельный ручной листогиб

– Стойки и направляющие для дрели

– Ленточный шлифовальный станок из дрели своими руками

– Циркулярная пила из дрели

загрузка…

www.megastroika.biz

100 фото разновидностей и советы как работать с инструментом

Полезным механическим устройством, использующимся мастерами для крепления деталей в процессе их обработки, являются тиски. Они эффективны в тех случаях, когда требуется установка заготовки на безопасном удалении или необходимо жесткое и надежное ее крепление. Какие виды устройств существуют и как их выбирать, будет рассказано в настоящей статье.

Краткое содержимое статьи:

Особенности конструкции

Укрупнено данное приспособление состоит из двух губок, одна из которых неподвижно прикреплена к корпусу или станине, а вторая – подвижная, способная перемещаться. Для зажатия заготовки в губках используется фиксирующий механизм. Он состоит из нескольких элементов, что видно на фото тисков:

Стальной ходовой винт с резьбой трапециевидной формы. Управление движением винта осуществляется при помощи рукоятки.

Чугунная плита для опоры или станина. Возможно использование стальной или дюралюминиевой конструкции.

Губки имеют винтовое крепление. Если вращать винт по направлению часовой стрелки, то подвижная губка начинает перемещаться к станине, закрепляя при этом деталь. При вращении винта в обратном направлении губка идет от станины, освобождая заготовку.


Для крепления тисков на опору используется несколько способов:

  • стационарно при регулярном использовании на одном месте;

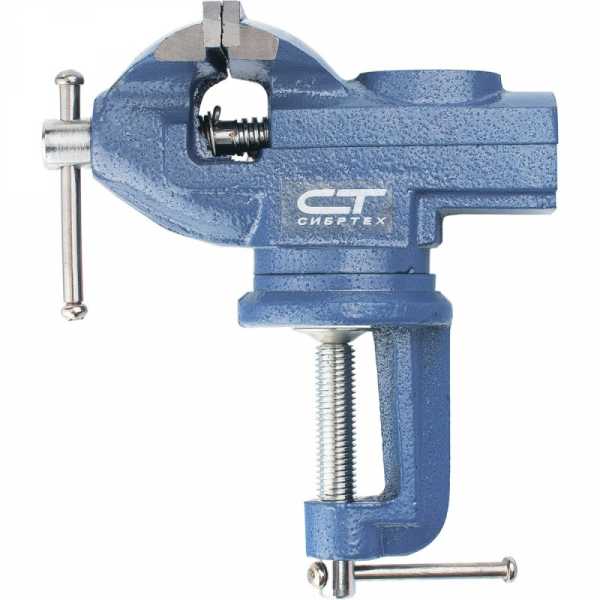

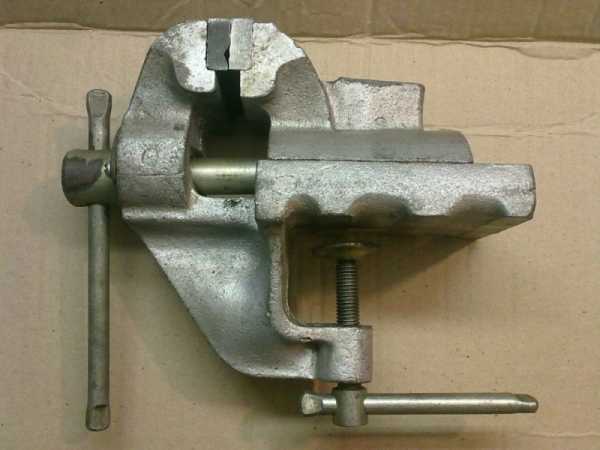

  • на струбцине, что обеспечивает меньшую надежность крепления, но возможность использования без постоянного верстака;
  • на присосках – применяется при креплении исключительно на ровной и гладкой поверхности.

Разновидности инструмента

Тисковые станки, как правило, классифицируются в зависимости от технологии, используемой при активизации винта. Они могут быть ручными и пневматическими. Исходя из особенностей конструкции, применяют поворотные тиски и неповоротные.

Некоторые ручные модели позволяют осуществлять манипуляции с длинными деталями. Для этих целей предусмотрена широкая наковальня и возможность вертикального крепления заготовки. Также существуют модели для зажима округлых деталей.

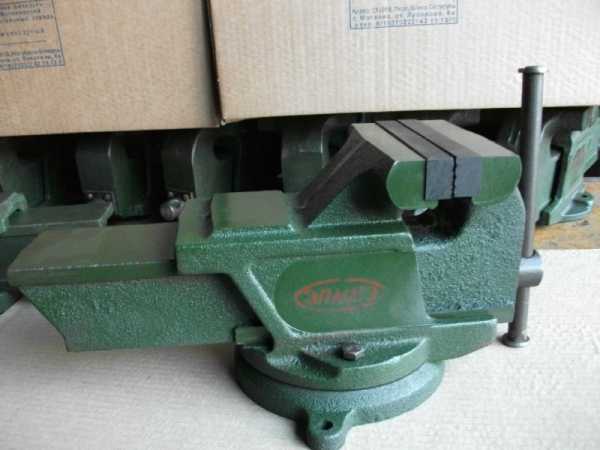

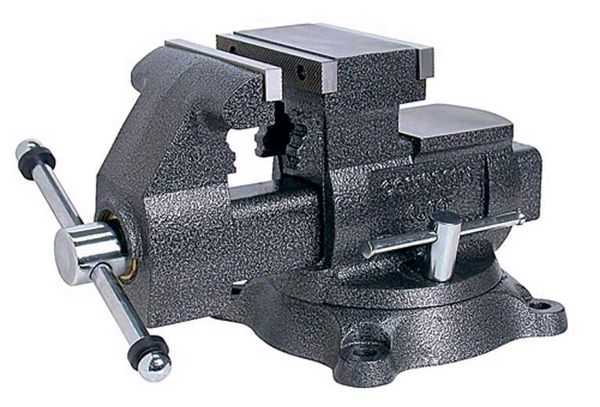

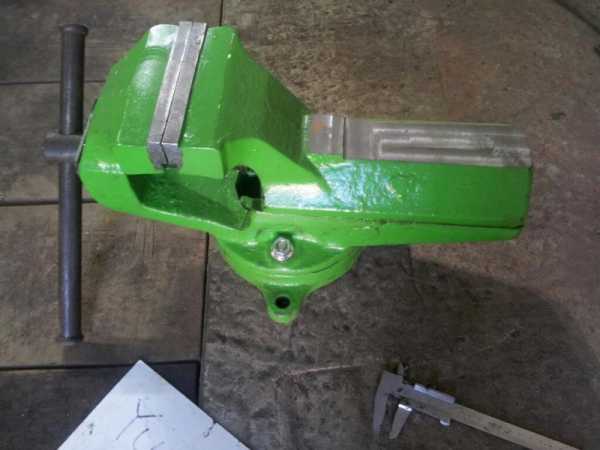

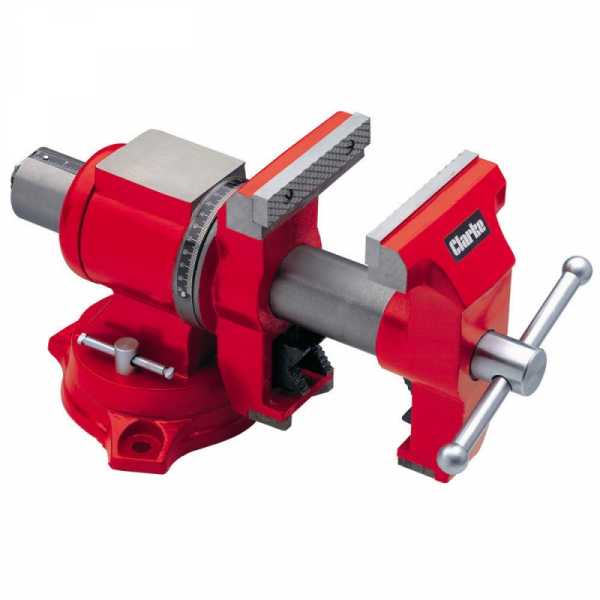

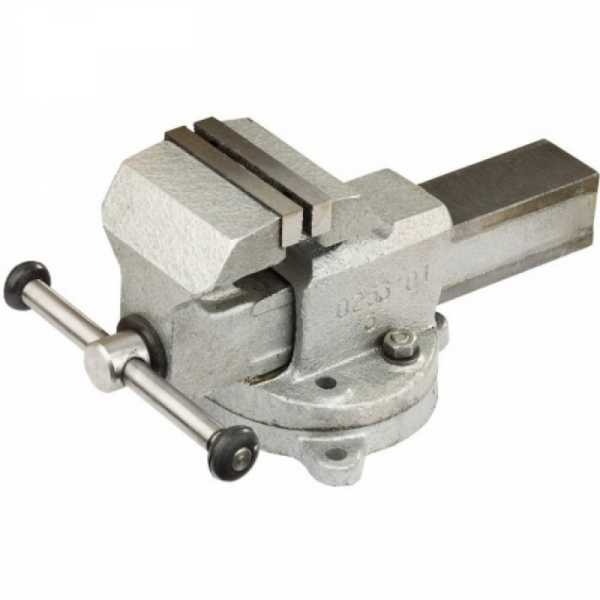

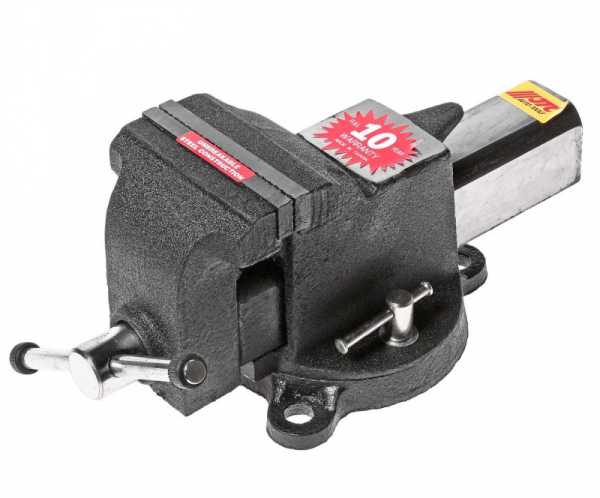

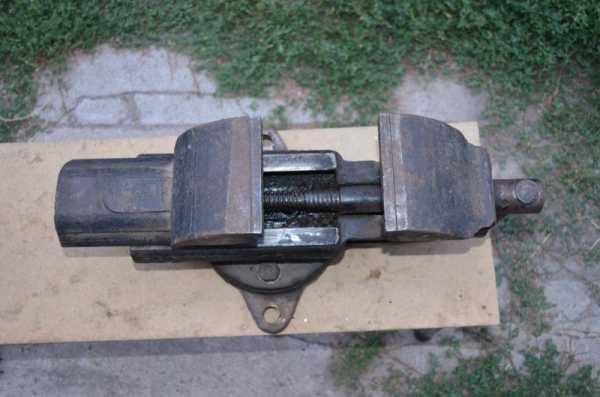

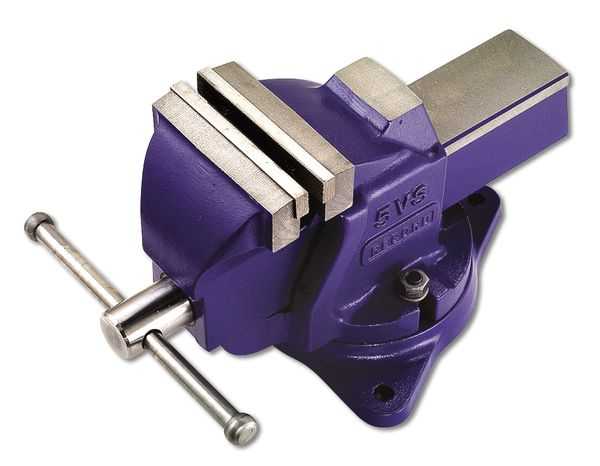

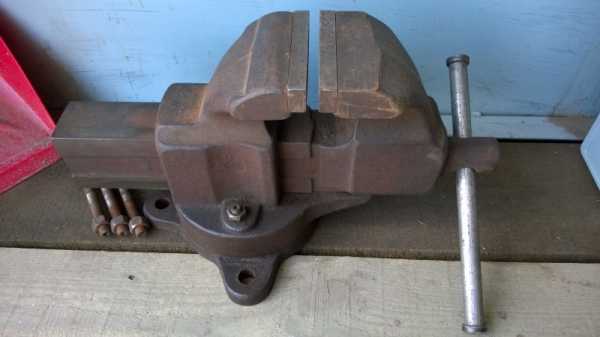

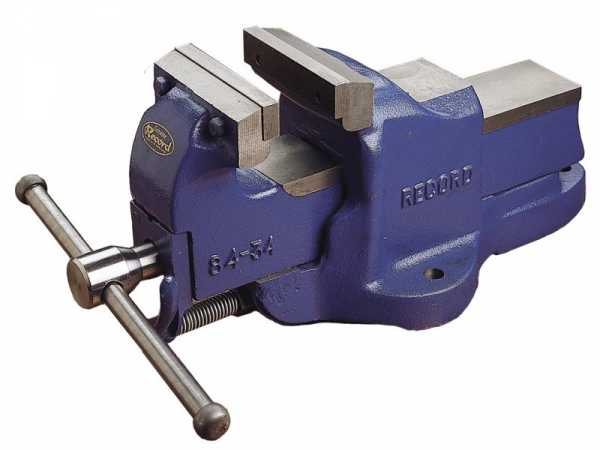

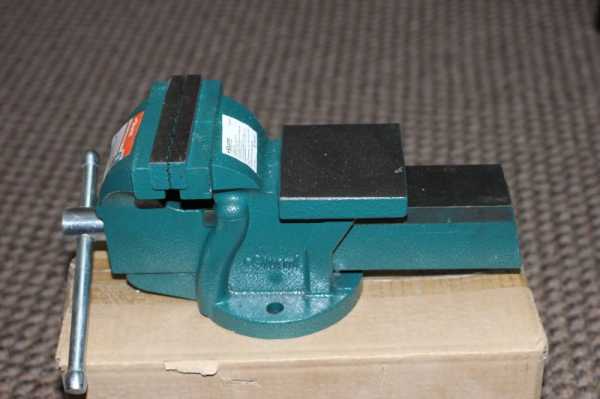

Слесарный тип инструмента

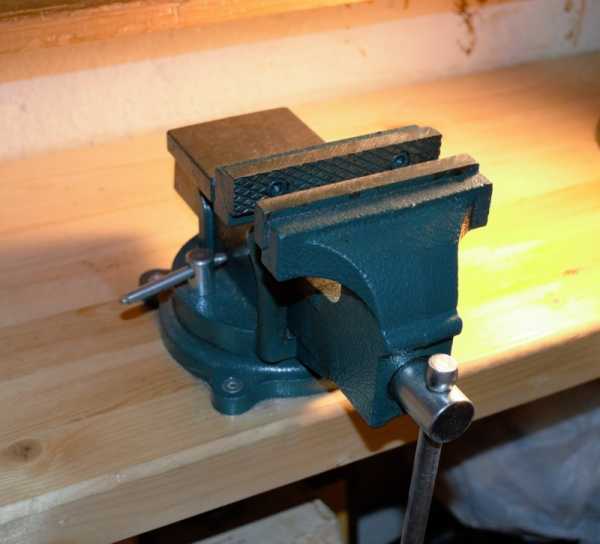

Для крепления на верстаке или столе используются специальные болты. Конструкция приспособления цельнометаллическая.

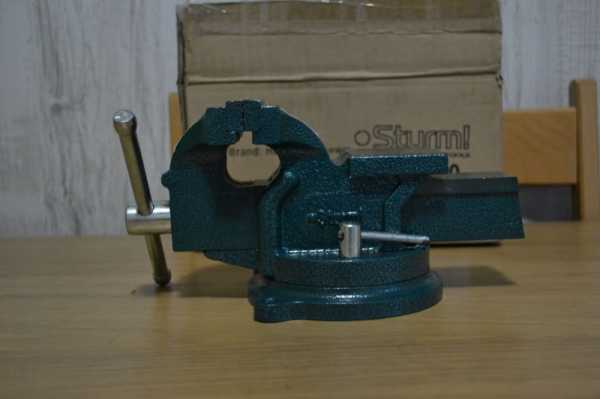

Существует возможность подобрать стационарную или поворотную модель с целью обработки деталей с возможностью смены углов. Ширина губок варьируется в пределах 45-200 мм с возможностью хода губки на 140 мм.


Преимуществом данного типа является износоустойчивость губок, прочность наковален, небольшие размеры и масса, возможность разворота на 360 градусов в поворотных моделях. Однако при этом:

  • требуют постоянного выравнивания положения губок;
  • оснащены быстроизнашивающимися стопорными шайбами;
  • зажим длинных заготовок затруднен;
  • имеют в наличии люфт.

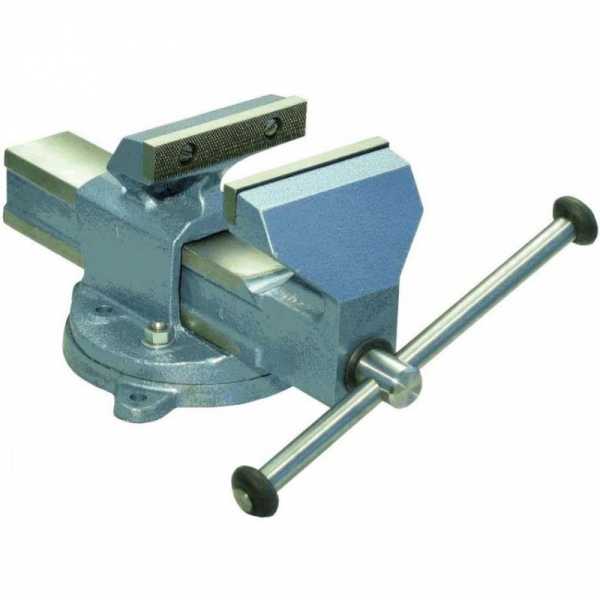

Слесарные тиски могут быть параллельными и столовыми. У параллельных смещение губки обеспечивается вращением винта параллельно стационарной части. Они могут быть поворотными и неповоротными.

А вот столовая модель – это устаревший вариант. Хотя это очень простые по конструкции тиски, на них могут зажиматься длинные детали.

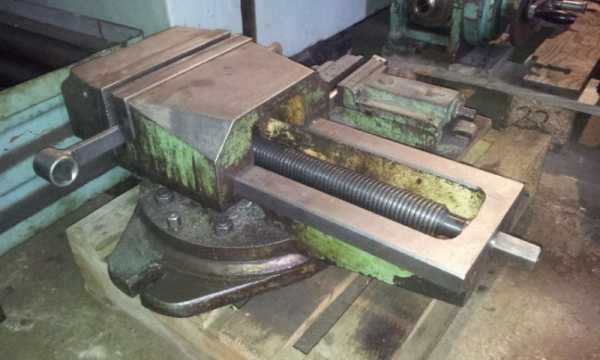

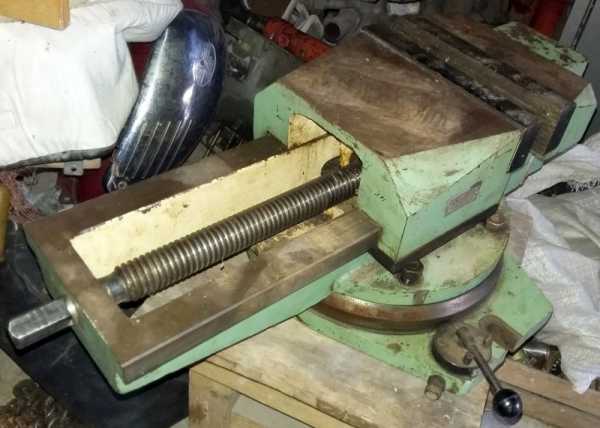

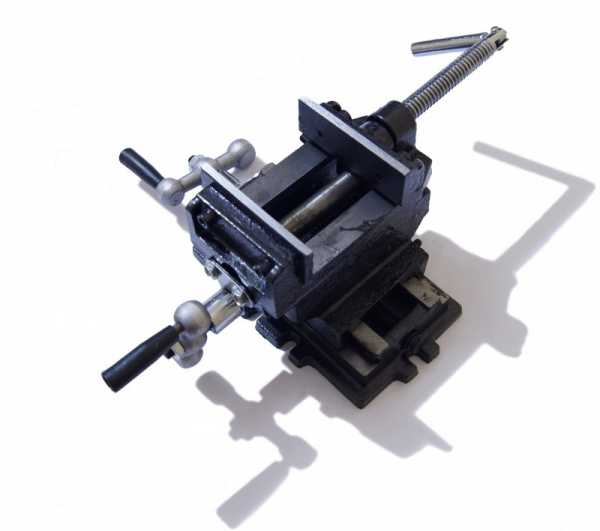

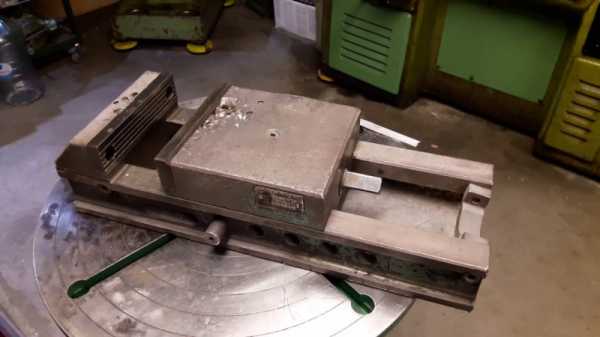

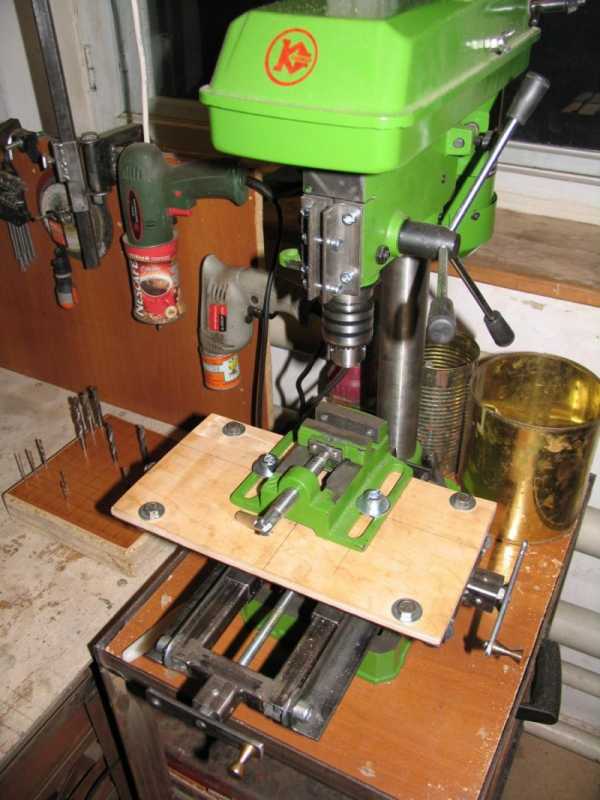

Станочная конструкция

Это более точный вариант приспособления для закрепления деталей. У него либо отсутствует люфт вообще, либо величина разбега минимальна. Тиски крепятся на верстаке, отличаются наличием поворотного механизма.

Можно выбрать один из следующих вариантов:

  • стационарный с креплением перпендикулярно к положению инструмента;
  • синусный с установкой детали под углом;
  • многоосевой с возможностью поворота по нескольким осевым точкам.

Станочные тиски гарантируют прочный зажим, что  особенно важно при обработке металлических деталей. Оснащены они прочным корпусом и защитным антикоррозийным покрытием. Жесткая фиксация обеспечивает высокую точность работ.

Однако при искривленном зажиме заготовки на ней могут оставаться следы. Поэтому требуется использование прокладки из фольги или фиксирование детали только верхней частью губок.

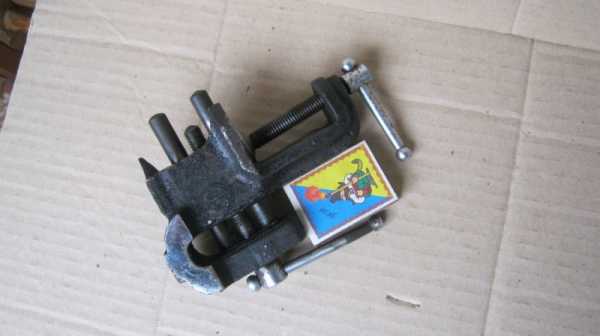

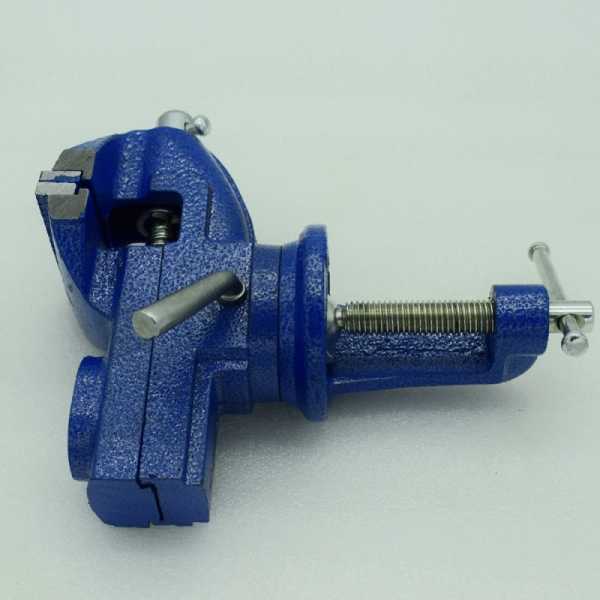

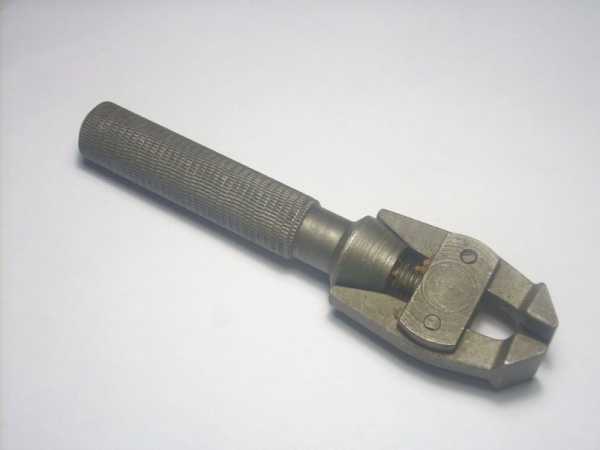

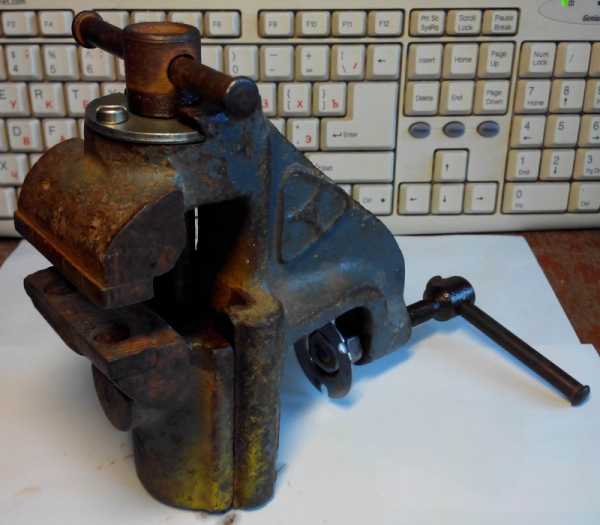

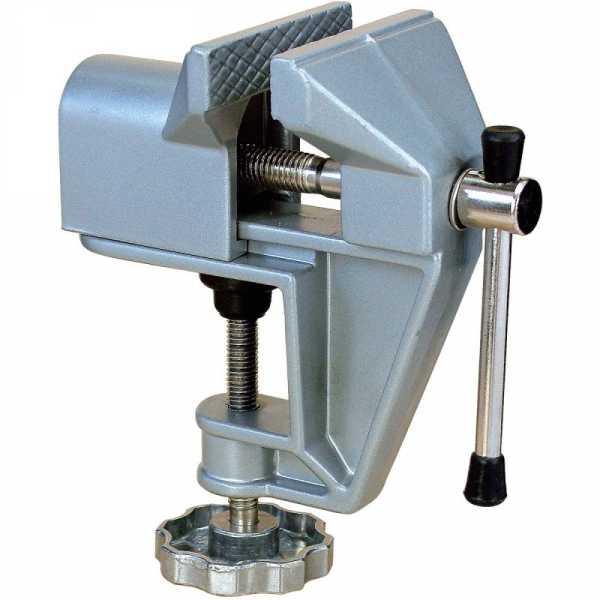

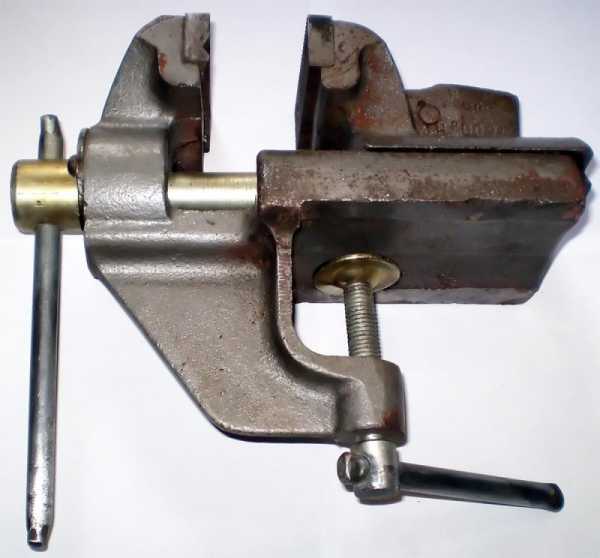

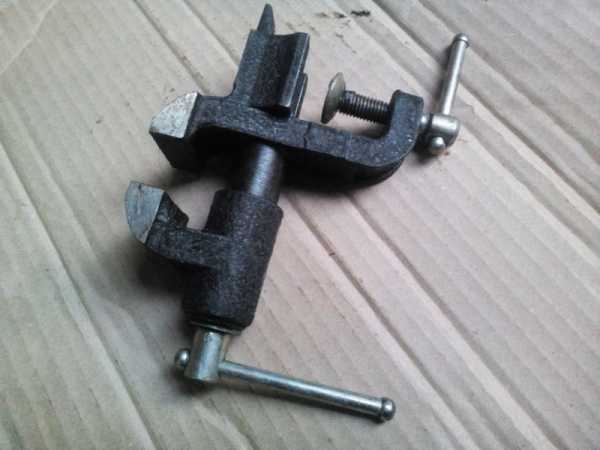

Ручные тиски

Это переносной компактный инструмент, не требующий стационарного крепления. Тиски используются для обработки мелких деталей. Различают два конструктивных варианта:

  • с наличием губок вместе с винтом и ручками;
  • рычажные тиски, напоминающие плоскогубцы с замыкающим механизмом.

Используются они для точных работ, характеризуются минимальным уровнем люфта. Конструкция приспособлена для манипуляций с алюминиевым профилем и металлочерепицей. С их помощью можно зажимать плоские заготовки.

В то же время они не приспособлены для работы с большими заготовками, требуются дополнительные элементы при манипуляциях под углом. Во время работы с мягкими металлами остаются следы на заготовке.

Столярная конструкция

Эти тиски применяются в операциях с деревянными или пластиковыми деталями. На губках установлены накладки из дерева, что исключает появление следов от зажима. Если крепление агрегата производится фронтально, то появляется возможность работы с вертикально зафиксированными заготовками. В некоторых моделях предусмотрен быстрозажимный механизм.

При всех преимуществах других видов настольных тисков столярная модель позволяет качественно обрабатывать изделия из мягких материалов. Крупные детали обрабатываются в одной плоскости.

Раствор губок достаточно большой, существует несколько вариантов крепежной системы. Однако с жесткими деталями работать у вас не получится, поскольку захват недостаточно прочен.

Особенности выбора приспособления

Выбирать подходящую вам конструкцию необходимо исходя из параметров рабочих элементов:

  • размер губок, их ширина, возможность использования накладок – это факторы, обеспечивающие более прочный зажим детали и качество обработки;
  • глубокий ход зажимного механизма обеспечивает большую универсальность и функциональность;
  • положительно оценивается и наличие запаса сверх высоты заготовки на ввод самой детали;
  • рукоятка должна быть удобной и эргономичной – металлическая конструкция большого диаметра обеспечивает комфорт оператора.


Как работать с тисками

Используя тиски в работе, не следует увеличивать или наращивать иным способом рукоятку. Также не следует зажимать горячие изделия из стали. Загибание деталей может привести к порче самого зажимного приспособления.

Если вы ставите перед собой вопрос, как пользоваться тисками правильно, то не следует забывать и о необходимости регулярного ухода за инструментом.

После каждого применения тиски нужно протирать растворителем, нанесенным на мягкую ткань. Все узлы надо регулярно смазывать машинным маслом для их сохранности и недопущения коррозии.

Среди популярных и надежных производителей выделяются Dexx, IRWIN, KRAFTOOL, Sturm, Wolfcraft, Zubr. Выбрав подходящую модель, не забывайте интересоваться гарантийными обязательствами и условиями сервисного обслуживания.

Фото тисков

Также рекомендуем посетить:

Инструменты из раздела:

zdesinstrument.ru

ТИСКИ – это… Что такое ТИСКИ?

  • тиски́ — тиски, ов …   Русское словесное ударение

  • тиски — ов; мн. 1. Приспособление для зажима и удержания предмета при обработке, состоящее из двух пластин, сближаемых при помощи винта. Слесарные т. Завинтить, развинтить т. Вставить деталь в т. Зажать тисками. 2. То, что, сжимая, лишает возможности… …   Энциклопедический словарь

  • ТИСКИ — ТИСКИ, тисков, ед. нет. 1. Инструмент из двух металлических пластин, сближаемых при помощи винта, употр. для зажимания обрабатываемого предмета (тех.). Зажать шлифуемое изделие в тиски. 2. перен. Гнет, притеснение (книжн.). Колониальные народы… …   Толковый словарь Ушакова

  • тиски — быть в тисках, держать в тисках, попасть в тиски.. Словарь русских синонимов и сходных по смыслу выражений. под. ред. Н. Абрамова, М.: Русские словари, 1999. тиски тисочки Словарь русских синонимов …   Словарь синонимов

  • тиски — ТИСКИ1, ов, мн Перен. О том, что стесняет сковывает, мешает возможности действовать, ставит в трудное, безвыходное положение. Тиски противоречий. ТИСКИ2, ов, мн Инструмент, предназначенный для зажима, крепкой фиксации обрабатываемого предмета,… …   Толковый словарь русских существительных

  • ТИСКИ — ТИСКИ, ов. 1. Приспособление для зажима обрабатываемого предмета, детали. Слесарные т. 2. перен. То, что угнетает, сковывает, лишает возможности действовать. В тисках противоречий. Вырваться из тисков нужды. • Взять (зажать) в тиски 1)… …   Толковый словарь Ожегова

  • Тиски — приспособление для зажима и удержания деталей в процессе обработки или сборки. Тиски состоят из корпуса с двумя (неподвижной и подвижной) губками, между которыми зажимается деталь. По английски: Jig См. также: Инструменты Финансовый словарь Финам …   Финансовый словарь

  • тиски — тиски, тисков, тискам, тиски, тисками, тисках (Источник: «Полная акцентуированная парадигма по А. А. Зализняку») …   Формы слов

  • ТИСКИ — (Vice clamp) приспособление для зажима и удерживания предметов во время их механической обработки, состоящее из двух губ или щек, сближаемых помощью винта. Применяются стуловые Т. (Bench vice) упрощенного типа с непараллельным движением щек и… …   Морской словарь

  • тиски — ТИСКИ, мн., диал., заимств. – Береста (прим. авт.). – Но умеет ли она выделывать тиски? (1. 28). Ср. ССГ 301: тиска «вываренная в пресной воде береста, употребляемая для покрытия лодок, чумов». Ср. Даль 4. 406: тиска «вареная береста, сшитая… …   Словарь трилогии «Государева вотчина»

  • dic.academic.ru

    Как правильно пишется слово ТИСКИ. Ударение в слове ТИСКИ


    тиски́

    Делаем
    Карту слов лучше вместе




    Привет! Меня зовут Лампобот, я компьютерная программа, которая помогает делать
    Карту слов. Я отлично
    умею считать, но пока плохо понимаю, как устроен ваш мир. Помоги мне разобраться!

    Спасибо! Я обязательно научусь отличать широко распространённые слова от узкоспециальных.


    Насколько понятно и распространено слово нахалка (существительное):

    Это слово знает
    каждый ребёнок

    Достаточно
    распространено

    Нечасто встретишь
    в повседневной ситуации

    Узкоспециальный
    термин

    Что это?
    Впервые вижу

    Другое
    Не знаю

    Предложения со
    словом «тиски»:

    • Он даже сумел расплющить нос одному бугаю, но угодил в стальные тиски и почувствовал болезненный укол в шею.
    • Для того чтобы понять, что это — полнейшая чушь, не обязательно пробовать медитировать или размышлять о чем-нибудь возвышенно-духовном, зажимая палец в тиски.
    • Я пытался вырваться, но железные тиски держали меня с невероятной силой. Началась кошмарная борьба.
    • (все
      предложения)

    Оставить комментарий


    Текст комментария:



    Дополнительно:

    Слово
    «тиски» входит в списки слов:

    kartaslov.ru

    Тиски – это… Что такое Тиски?

  • тиски́ — тиски, ов …   Русское словесное ударение

  • тиски — ов; мн. 1. Приспособление для зажима и удержания предмета при обработке, состоящее из двух пластин, сближаемых при помощи винта. Слесарные т. Завинтить, развинтить т. Вставить деталь в т. Зажать тисками. 2. То, что, сжимая, лишает возможности… …   Энциклопедический словарь

  • ТИСКИ — ТИСКИ, тисков, ед. нет. 1. Инструмент из двух металлических пластин, сближаемых при помощи винта, употр. для зажимания обрабатываемого предмета (тех.). Зажать шлифуемое изделие в тиски. 2. перен. Гнет, притеснение (книжн.). Колониальные народы… …   Толковый словарь Ушакова

  • тиски — быть в тисках, держать в тисках, попасть в тиски.. Словарь русских синонимов и сходных по смыслу выражений. под. ред. Н. Абрамова, М.: Русские словари, 1999. тиски тисочки Словарь русских синонимов …   Словарь синонимов

  • тиски — ТИСКИ1, ов, мн Перен. О том, что стесняет сковывает, мешает возможности действовать, ставит в трудное, безвыходное положение. Тиски противоречий. ТИСКИ2, ов, мн Инструмент, предназначенный для зажима, крепкой фиксации обрабатываемого предмета,… …   Толковый словарь русских существительных

  • ТИСКИ — ТИСКИ, ов. 1. Приспособление для зажима обрабатываемого предмета, детали. Слесарные т. 2. перен. То, что угнетает, сковывает, лишает возможности действовать. В тисках противоречий. Вырваться из тисков нужды. • Взять (зажать) в тиски 1)… …   Толковый словарь Ожегова

  • Тиски — приспособление для зажима и удержания деталей в процессе обработки или сборки. Тиски состоят из корпуса с двумя (неподвижной и подвижной) губками, между которыми зажимается деталь. По английски: Jig См. также: Инструменты Финансовый словарь Финам …   Финансовый словарь

  • ТИСКИ — приспособление для закрепления заготовки или детали при обработке или сборке, состоящее из корпуса и неподвижной и подвижной губок. Различают тиски ручные, слесарные параллельные (закрепляют на верстаке), кузнечные (для грубых работ), машинные… …   Большой Энциклопедический словарь

  • тиски — тиски, тисков, тискам, тиски, тисками, тисках (Источник: «Полная акцентуированная парадигма по А. А. Зализняку») …   Формы слов

  • ТИСКИ — (Vice clamp) приспособление для зажима и удерживания предметов во время их механической обработки, состоящее из двух губ или щек, сближаемых помощью винта. Применяются стуловые Т. (Bench vice) упрощенного типа с непараллельным движением щек и… …   Морской словарь

  • тиски — ТИСКИ, мн., диал., заимств. – Береста (прим. авт.). – Но умеет ли она выделывать тиски? (1. 28). Ср. ССГ 301: тиска «вываренная в пресной воде береста, употребляемая для покрытия лодок, чумов». Ср. Даль 4. 406: тиска «вареная береста, сшитая… …   Словарь трилогии «Государева вотчина»

  • dic.academic.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
