Фундамент ТИСЭ — аббревиатура понятия «технология индивидуального строительства и экология». Изобретателем такого метода строительства является Рашид Яковлев, максимально подробно эта тема раскрывается в его книге «Новые методы строительства».

Этот метод достаточно давний, но он до сих пор широко используется благодаря ряду преимуществ и особенностей.

Содержание

• Что представляет из себя фундамент ТИСЭ
• Технология ТИСЭ фундамента
• Преимущества и недостатки
• Где можно использовать
• Расчет фундамента
• Технология возведения своими руками
• Утепление фундамента ТИСЭ

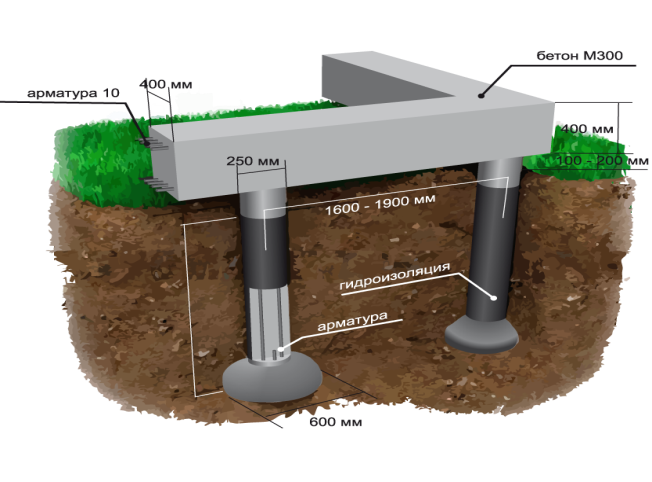

Что представляет из себя фундамент ТИСЭ

Он имеет столбчатый вид. Вместо ленточной или сплошной заливки, в землю вкапываются специальные колонны с основанием, которые увеличивают не только уровень устойчивости конструкции, но и препятствуют выталкивающим силам почвы.

Фундамент ТИСЭ подразумевает небольшую ленточную заливку поверх опор, которые устанавливаются выше уровня земли. Ширина ленты может быть урезана до 30-35 см. В том случае, когда лента фундамента находится под землей, есть риск поднятия к поверхности грунтовых вод. Помимо этого на бетонное основание будет негативно влиять влажность. Вода также попадает в микроскопические отверстия в бетоне, замерзает зимой и расширяется, в результате весной рвутся стенки капилляров.

Особенно эта проблема актуальна, если ТИСЭ фундамент не был предварительно изолирован от влаги битумной смесью. Естественно, можно сделать заливку ниже уровня промерзания, но тогда расход бетона заметно возрастет. Именно поэтому используют свайный метод. Основания свай устанавливаются ниже уровня промерзания, поэтому исключается процесс растрескивания и негативное воздействие пучинистых почв, которые имеют склонность увеличиваться в размерах до 1 см.

Благодаря точечному закапыванию столбов, удается сэкономить расход материалов, время и деньги. Так как не требуется заливать бетон сплошной лентой. В устойчивом грунте достаточно проделать отверстие, заложить арматуру и залить бетоном. Таким образом создаются буронабивные сваи. Для пучинистой почвы делается квадратная или круговая опалубка.

Вне зависимости от материала стен, такой фундамент способен выдержать дом до 3-х этажей. Важно правильно расположить сваи и рассчитать их количество.

Как возводить ТИСЭ фундамент

Технология подразумевает наличие опорной системы, в основе которой находятся сваи. В нижней части они обладают специальным полусферическим расширением. Это придает надежность основе строения, она может выдерживать нагрузки и движение грунтовых масс.

Опоры устанавливаются с использованием специального бура с навесным плугом и емкостью для земли. С его помощью проделываются отверстия в почве для свай установленного диаметра. Количество свай и шаг расположения зависят от расчетов нагрузки на опору.

Каждая опора способна выдержать до 16 тонн, и зачастую их ставят с шагом 1,5-2м.

Преимущества и недостатки

Фундамент ТИСЭ предоставляет возможность существенно сэкономить не только трудозатраты, но и деньги. Это помогает сократить объем бетонных и грунтовых работ, количество используемого стройматериала и количество рабочей силы.

Для классического ленточного фундамента высотой 0.7 м и шириной 0.4 м с размерами 5 на 10 метров, в результате получается объем 8.4 м3. При таких же размерах для ТИСЭ, достаточно всего 2 м3 с учетом того, что будет установлено 20 свай размером 1.2×0.6 м.

Естественно, помимо денежной выгоды (это особенно важно во время любых строительных или ремонтных работ), также можно выделить и другие плюсы этой технологии:

• Универсальность метода позволяет его использовать для всех типов почв, даже в районах подверженных землетрясениям, вблизи грунтовых вод или в пучинистых грунтах.
• Помимо бура, не требуется использование дорогого оборудования. А это актуально не только в качестве экономии, но и в условиях невозможности проезда или ограниченности территории.
• Разводку коммуникаций можно совершить уже в возведенном доме.
• Практически полная автономность работ, так как монтаж свай можно выполнить самостоятельно без привлечения специалистов.
• Время на проведение работ значительно уменьшается.
• Во время работ не нужно подключаться к электрической сети, поэтому фактически можно уложить такой фундамент в полевых условиях.

Несмотря на все положительные стороны, отмечаются некоторые недостатки, которые были обнаружены специалистами при работе с технологией ТИСЭ:

• для такого вида фундамента необходима широкая отмостка;
• ТИСЭ фундамент не предназначен для болотистых грунтов, в которых он может сломаться или вовсе утонуть;
• из-за особенностей строительства придется уменьшить площадь подвала, так как его не получится обустроить под всем домом;
• в каменистых грунтах имеются сложности в создании отверстий для свай, что может осложнить начальный этап строительства.

Несмотря на явные отрицательные моменты, этот метод до сих пор используется для возведения основы частных домов, к тому же он является экологически безопасным.

Вы строите дом/здание на ТИСЭ фундаменте?

Где можно использовать ТИСЭ фундамент

Это универсальный вариант основания, который может применяться практически для любого проекта частного строительства:

• одноэтажные здания из кирпича;
• двухэтажные объекты из каркасных панелей, бруса, пенобетона или сруба;
• бани;
• бетонные и кирпичные заборы;
• нежилые и сельскохозяйственные помещения — сарай, мастерская, гараж.

Что касается вида грунта, в этом случае технология ТИСЭ тоже практически не имеет никаких ограничений, подойдет:

• супесь;
• глинистый грунт;
• суглинка;
• песчаная почва.

Указанные типы составляют более 90% всех грунтов территории России, поэтому такой способ возведения фундаментов остается максимально востребованным.

Расчет ТИСЭ фундамента

Благодаря точному расчету, удается правильно определить количество опор, их глубину и расстояние, через которое они будут размещаться.Чтобы определить эти параметры, следует взять во внимание следующие факторы:

• вес постройки;
• эксплуатационные нагрузки;
• нагрузка снежного покрова;
• несущие способности сваи.

Для расчета веса конструкции, нужно сложить вместе массу кровли, основы, перекрытий и стен. Вес фундамента рассчитывается примерным определением массы израсходованных материалов, учитывая объем опор. Перекрытия определяются нагрузкой стройматериалов:

• железобетон — 500 кг;
• бетонные плиты с пустотами — 350 кг;
• деревянные с утеплителем — 100-150 кг.

На 1 квадратный метр крыши приходится:

• керамическая черепица — 89 кг;
• шиферная кровля — 50 кг;
• листовая сталь — 30 кг.

Для определения эксплуатационной нагрузки нужно сложить вес всех проживающих людей, коммуникаций, бытовой техники и мебели.

Определение несущей способности сваи происходит, исходя из типа грунта и его сопротивления на 1 квадратный метр. Также имеет значение диаметр опоры. Если сваи устанавливаются в суглинке, показатель сопротивления которой составляет 3 кг на 1 кв.см, то для сваи диаметром в 250 мм, несущая способность составит 1.5 тонн, а для 500 мм уже — 5.88 т. Рекомендуется брать средний показатель толщины сваи в 500 мм. Расчет глубины бурения определяется уровнем промерзания почвы, затем прибавляется 20 см.

Например, шаг установки столбов дома 5 на 10 метров (периметр дома 30 м) весом в 350 тонн, возводимый на суглинке будет рассчитываться так. При толщине основания столбцов в 600 мм, одна свая выдерживает до 17 тонн. Затем необходимо поделить вес дома на 17 тонн, тогда выйдет 20 свай. Имея этот параметр и периметр дома, можно рассчитать шаг свай. В этом примере он будет равен 1. 5 м.

Технология возведения своими руками

После расчета фундамента, нужно сделать разметку свайного поля. Для точного определения количества свай, не обязательно задействовать специалистов, но важно иметь точную информацию относительно типа почвы и ее показателе сопротивления.

Бурение скважин

После разметки опор, можно приступать к бурению скважин. Каждую стенку нужно гидроизолировать. Некоторые отказываются от этого трудоемкого процесса и заказывают специальный влагостойкий ТИСЭ фундамент.

Бурение скважин производится при помощи специального бура.

Рекомендуется добавить в смесь специальную присадку, которая позволяет производить заливку фундамента даже в минусовую температуру. Такой вариант будет немного дороже из-за небольшого расхода бетона, но он вполне оправдан.

Армирование

Полученные скважины необходимо армировать. Для этого подойдут композитные или стальные пруты. Первые не подвержены коррозии, они гибче и легче. Несмотря на то, что стальная арматура более привычная, характеристики устойчивости у нее одинаковые с композитным вариантом.

Бетонные работы

После проведения армирования можно заливать бетон с использованием вибратора. Это поможет смеси осесть и выдавить из нее воздух. Очень важно сделать основание свай монолитным, поэтому вибратор нужно опускать на всю глубину скважины.

Изготовление ростверка

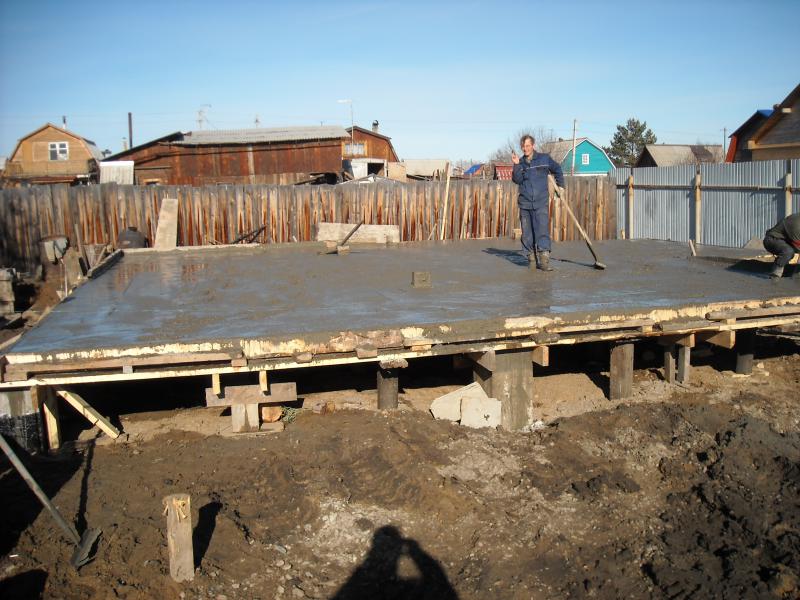

Когда сваи затвердеют, на них располагается ростверк фундамента. Для этого необходимо сделать разметку, потом соорудить опалубку и гидроизолировать стенки деревянного каркаса, чтобы доски не впитали в себя часть влаги из бетонной смеси при заливке.

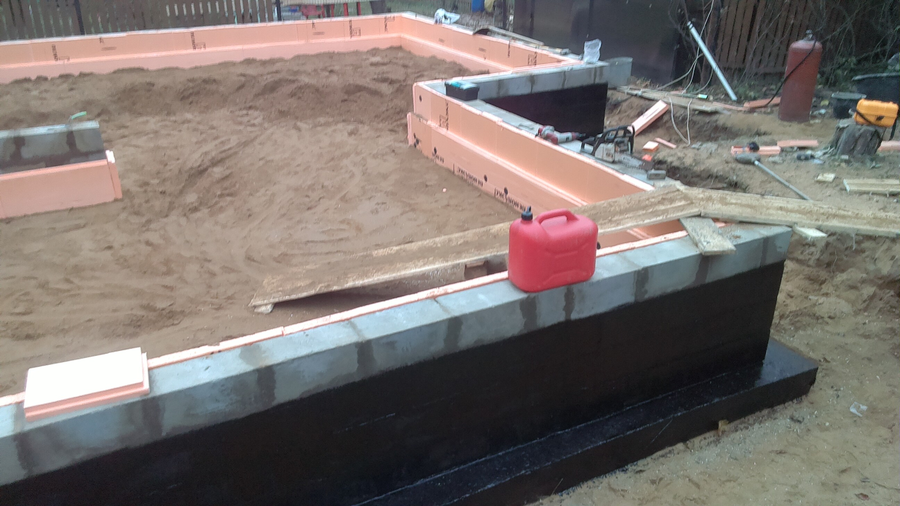

Утепление фундамента ТИСЭ

Утеплять нужно не только крыши, стены и перекрытия, но и фундамент. Без этого неизбежно будут тепловые потери, особенно на первом этаже. Поверхность пола должна иметь разницу температуры с воздухом не больше 2 градусов.

Утеплять ростверк можно разными способами, но наибольшую эффективность можно получить при организации теплоизолирующего слоя по боковым стенкам ростверка. С внешней стороны подойдут:

• пенополиэтилен;
• пенополистирол;
• пенополиуретан;
• пеноизол.

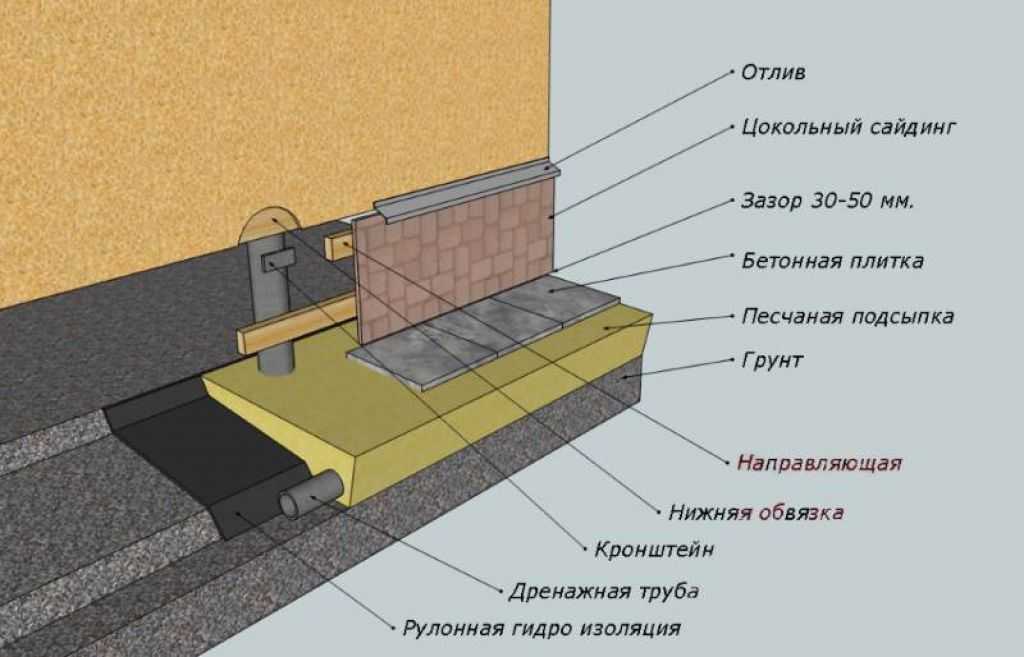

Материал утеплителя снаружи защищается панелями цокольной отделки.

Внутри можно использовать тот же материал, что и снаружи и провести по классической схеме утепление подпола бревенчатых домов методом обратной засыпки грунтом. Но получившуюся щель под лентой нужно закрыть листовым материалом.

Популярное

ТИСЭ или свайно-ленточный фундамент — что выбрать?

Фундамент – самый ответственный элемент любого строения. Большинство дефектов фундамента отражается на всей конструкции дома. Фундамент намного сложнее ремонтировать, чем кровлю, перекрытия и стены, в отдельных случаях ремонт не представляется возможным. Поэтому, выбор фундамента вопрос очень ответственный. Человеку, собравшемуся строить дом и малоориентирующемуся в строительстве, первым делом советуем найти хорошего специалиста, который поможет с выбором типа, а затем с проектированием фундамента, расскажет про тонкости строительного процесса. Данная статья поможет сориентироваться в выборе между двумя с одной стороны похожими технологиями, а с другой имеющими совсем мало общего. Две технологии – это ТИСЭ и свайно-ленточный фундамент.

Сперва, давайте уточним что именно мы сравниванием.
ТИСЭ. В данной статье мы говорим о конструкции из свай и ростверка. Сваи обязательно имеют на нижнем конце полусферическое расширение диаметром 600 мм. Ростверком в данном случае, является балка, связывающая все сваи в единую конструкцию. Здесь очень важно отметить, что ростверк у ТИСЭ не опирается на грунт. Между грунтом и ростверком должен быть компенсационный зазор для вспучивающегося грунта не менее 100 мм.

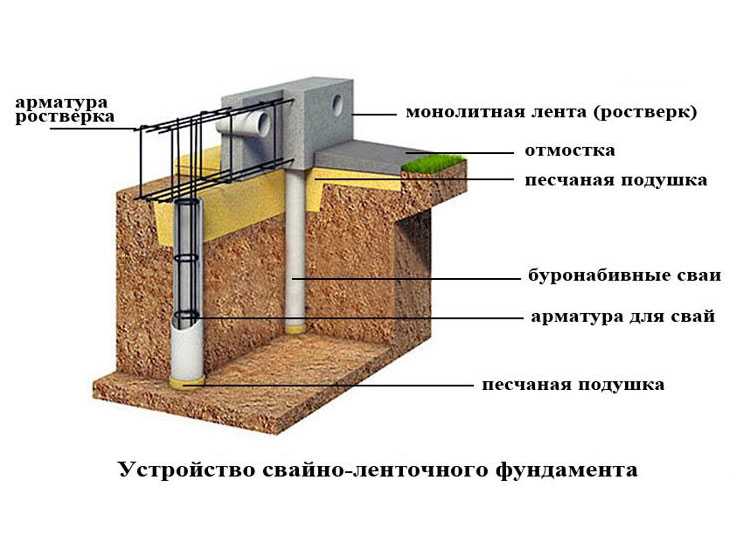

Свайно-ленточный фундамент. В данной статье мы говорим о фундаменте из свай с мелкозаглубленной, либо незаглубленной лентой. Сваи цилиндрической формы, обязательно без уширения на нижнем конце. Лента опирается на песчаную подушку, низ бетонной ленты может быть расположен на поверхности грунта, либо иметь небольшое заглубление.

Сравненим два типа фундаментов:

Стоимость

Если речь идёт о строительстве на ровном участке, где нет перепада и ситуация позволяет сделать ленту незаглубленной (для свайно-ленточного варианта), то стоимость фундаментов будет примерно равна. На свайно-ленточный фундамент требуется немного больше материалов, а ТИСЭ является более трудозатратным, что сравняет их итоговую стоимость. Реальность такова, что ситуации, когда в пятне застройке нет перепада (возьмём условно порог в 20 см) составляет около 35 % от общего числа наших объектов. Когда перепад более 20 см, ТИСЭ оказывается более бюджетным вариантом из-за экономии материалов, так же трудозатраты на ТИСЭ при перепаде оказываются уже меньше, чем на СЛФ. Существенный перепад (например 1 метр и более) делают разницу в цене между данными типами фундаментов очень серьёзной. Например, при перепаде в 1 – 1,5 метра свайно-ленточный фундамент может оказаться (вдвое!) дороже, чем аналогичный ТИСЭ.
В сравнении данных типов фундаментов по стоимости мы отдаём предпочтение технологии ТИСЭ.

Несущая способность

На данный вопрос нельзя ответить однозначно, всё зависит от конкретных геологических условий. Может быть грунт слабым вверху и более прочным на глубине 1,5-2 метра, что делает ситуацию более подходящей для ТИСЭ. Может быть наоборот, что сыграет в пользу свайно-ленточного варианта. Если сориентироваться на среднестатистические условия Подмосковья (тугопластичные суглинки), то несущая способность будет примерно одинаковой:
— 7 — 8 тонн на погонный метр для ленты шириной 30 см и шаге свай 2 метра при свайно-ленточном фундаменте
— 7 — 8 тонн на погонный метр при среднем шаге свай 1,5 м в случае ТИСЭ.
По несущей способности мы считаем данные типы фундаментов примерно равноценными и даём по полбалла обоим вариантам.

Универсальность по типам грунта

Это то же вопрос, на который трудно ответить в пользу какого-то одного фундамента. Как показывает практика в Московской области ТИСЭ подходит в подавляющем большинстве мест, как и СЛФ. ТИСЭ не подходит в случае слабых, болотистых и просадочных грунтов, залегающих на глубине 1,5-2,5 метра. Свайно-ленточный то же не желательно использовать на болотистых и просадочных грунтах, особенно если слабые грунты залегают близко к поверхности земли.
В данном вопросе мы считаем считаем фундаменты равноценными и снова даём по полбалла обоим технологиям.

Теплоэффективность

Думаю, всем читателям уже очевидно, что закрытый периметр свайно-ленточного фундамента сбережёт больше тепла, чем продуваемый ТИСЭ. Из-за щели у фундаментов ТИСЭ, прогрев их цокольного пространства не представляется возможным. Клиентам, желающим получить зимой тёплый пол на фундаменте ТИСЭ мы советуем утеплить перекрытие. Если оно уже возведено, то его всегда можно утеплить снизу; в этом случае хорошее утепление обойдётся недорого и в последствии сэкономит ваши деньги на отопление.
В сравнении фундаментов по теплоэффективности мы отдаём предпочтение свайно-ленточному типу.

Сопротивление морозному пучению

Важный момент, зачастую определяющий долговечность всей постройки и общий комфорт от эксплуатации строения.
Говоря о фундаментах ТИСЭ стоит сказать, что это противопучинистый вариант фундамента. ТИСЭ не требуется утеплять вместе с отмосткой, не нужно прогревать цокольное пространство и делать прочие мероприятия для правильной работы фундамента. В вопросе сопротивления пучению о ТИСЭ можно сказать так: “Сделал и забыл”! Случаи его подъёма сильным промерзанием грунта всё таки замечены, но они безвредны, бывают крайне редко и скорее являются исключением.
Если дом на свайно-ленточном фундаменте не отапливается (речь идёт о поддержании в доме температуры не ниже +12 градусов круглый год), то сопротивляется такой фундамент морозному пучению чуть лучше, чем обычная мелкозаглубленная лента, то есть очень плохо. Сопротивление пучению обычных цилиндрических свай минимально, поскольку грунт обжимает зимой сваи и тащит их вверх. Если дом отапливается круглый год, то для защиты от морозного пучения важно утеплить отмостку и фундамент по периметру (зачастую утепление встраивается в отделку). В этом случае, воздействие пучения на фундамент будет незаметно.
Мы считаем фундамент ТИСЭ более устойчивым к морозному пучению, чем свайно-ленточный.

Отделка

Свайно-ленточному фундаменту подходят стандартные отделочные решения, как для прочих типов монолитных фундаментов (заглубленные и незаглубленные ленты, плиты и подвалы).
В случае фундамента ТИСЭ отделка не является проблемой (многие люди видят сложность в отделке из-за наличия зазора), но окажется более дорогой из-за необходимости устройства забирки или горизонтальных прогонов для крепления панелей. Сам зазор закрывается отмосткой, которая делается внахлёст с отделкой фундамента. В результате, зимой отмостка и отделка смещаются друг относительно друга. Фундаменту ТИСЭ так же подойдут технические решения отделки как для винтовых свай.
С точки зрения исполнения отделки мы отдаём предпочтение свайно-ленточному фундаменту.

Общий счёт в баллах:

ТИСЭ : СВАЙНО-ЛЕНТОЧНЫЙ
3 : 3

Вывод:

В числовом отражении затруднительно отдать предпочтение какому-то из вариантов. Всё решается в конкретном случае и исходит из участка, бюджета и предпочтения хозяина. Напоследок стоит сказать, что фундамент ТИСЭ и свайно-ленточный фундамент являются распространёнными и хорошо зарекомендовали себя. Они применимы в большинстве мест Московской области, и отлично подходят для нетяжёлых коттеджей.

Утепление фундамента: правильная модернизация дома

Причины утепления фундамента. Два основных подхода к утеплению фундамента. Технические нюансы наружного утепления.

На первый взгляд, фундамент не нуждается в утеплении, так как находится ниже уровня земли. Для чего нужен утеплитель фундамента , когда у вас неотапливаемый подвал? – Ответ: чтобы предотвратить потери тепла в подвале дома. Такое утепление не только поможет предотвратить потери тепла через подвал, но и защитит дом от образования конденсата и повышения влажности и плесени на стенах подвала.

Как выбрать внутреннюю или внешнюю изоляцию?

Наиболее рациональным способом утепления фундамента считается обшивка стен снаружи. Для этого есть веская причина.

• Вне зависимости от используемого утеплителя и вида фундамента наружная изоляция позволяет защитить фундамент от промерзания, предотвратив воздействие низких температур на внутреннюю сторону здания.
• Внешняя изоляция положительно влияет на качество бетона, а также на конструкцию фундамента, сохраняя прочность конструкции на долгие годы.
• Также внешний утеплитель служит дополнительной преградой для грунтовых вод, что помогает защитить гидроизоляцию от воздействия влаги.
• Наряду с нижней частью конструкции фундамента внешнее изоляционное покрытие противостоит перепадам температур, которые происходят в верхней части любого подвала в межсезонье.
• Но в особых случаях внешняя изоляция фундамента невозможна. Тогда придется прибегнуть к внутреннему утеплению. Этот метод все же имеет некоторые преимущества.
• Теплоизоляция внутри подвала положительно влияет на общее состояние дома в целом и подвала в частности.
• Внутренняя изоляция предотвращает проникновение грунтовых вод.
• Внутренняя изоляция предотвращает накопление конденсата в подвале.

Внутренняя изоляция еще не способна предотвратить промерзание стен фундамента снаружи. Из-за перепадов температуры и мороза происходит пучение грунта и растрескивание фундамента по всему периметру.

Если вы решили провести утепление фундамента изнутри, то, похоже, у вас есть на это резон. Пенополиуретан является наиболее подходящим материалом для утепления цокольной поверхности или чернового пола внутри, так как с ним гораздо удобнее работать в условиях ограниченного пространства и это занимает меньше времени.

Процесс утепления очень прост – необходимо распылить пенополиуретан по всей внутренней площади фундамента, частично задействуя стены подвала. Аналогичным образом можно выполнить утепление потолка и пола. Таким образом, вы точно защитите подвал от холода и влаги. Но тогда вам следует отделать стены вместе с потолком и полом.

Как крепить теплоизоляцию снаружи фундамента

Наиболее подходящими изоляционными материалами здесь являются пенопласт, пенополиуретан и пенополистирол. Последний можно применять так же, как и при внутреннем утеплении подвала, но перед напылением пенополиуретана необходимо провести подготовительные работы по оголению нижней части фундамента дома.

Оперативный способ – укладка пенополистирольного утеплителя. Для утепления фундамента пенопластом или пенополистиролом необходимо освободить участок вокруг фундамента от грязи. Для этого выкопайте траншею глубиной равной фундаменту и шириной 16-20 сантиметров. Затем поверхность стены тщательно зачищается от остатков земли и выравнивается.

Затем на чистые сухие стены наносится гидроизоляция. Монтаж утеплителя можно производить не ранее, чем через 5-7 дней после выполнения гидроизоляции. Это время необходимо для полного испарения растворителя, который может содержаться в гидроизоляционном составе.

Далее плиты утепления фундамента крепятся специальным клеевым раствором или битумной мастикой. Стыки между панелями заполняются пеной.

Примечание: верхние панели утеплителя должны выступать над уровнем земли на 16 дюймов – это предохранит конструкцию фундамента и стены от возможного подъема грунтовых вод. После того, как все работы по приклеиванию листов пенополистирола или пенопласта завершены, через сетку можно оштукатуривать утеплитель.

Затем можно начинать засыпать траншею. Его дно засыпается слоем песка (4-5 дюймов), затем можно положить кусок утеплителя, после этого кладется слой щебня (24-28 дюймов), после чего приступают к заливке бетоном, заполнению песок или укатка асфальта. Как вариант, украсьте поверхность камнем или плиткой.

Утепление с использованием керамзита

Еще одним способом утепления подвала снаружи является применение керамзита. Однако этот метод частично ушел в небытие из-за своей дороговизны и малой эффективности, хотя раньше его использовали очень много. Процесс утепления фундамента керамзитом во многом аналогичен утеплению пенопластом. Вам нужно выкопать траншею шириной 3 фута с глубиной, соответствующей глубине фундамента. На дно укладывают гидроизоляционный материал и всю траншею засыпают керамзитовыми гранулами. Слой должен быть достаточно толстым, так как керамзит обладает плохими теплоизоляционными свойствами. Поверх керамзита нужно уложить рубероид, насыпать песок или землю.

описание и область применения, плюсы и минусы, технология

Фундамент ТИСЭ востребован в связи с тем, что данная технология позволяет подготовить фундамент под строительство здания без специальных навыков. Его часто используют при самостоятельном строительстве загородных домов.

Содержание

1. Устройство и область применения
2. Достоинства и недостатки
3. Расчет фундамента ТИСЭ
4. Порядок проведения работ при строительстве
5. Разметка фундамента
6. Армирование
7. Бурение скважин и бетонирование свай
8. Устройство ростверка

Устройство и объем работ

Устройство фундамента ТИСЭ

Технология ТИСЭ предполагает устройство железобетонного ростверка на свайной опоре. Дизайн может быть прямоугольным или квадратным. Сваи ТИСЭ имеют сферические концы, что улучшает несущие свойства и увеличивает площадь опирания. Так как ростверк не соприкасается с грунтом (насыпается на определенной высоте от его уровня), давление на грунт снижается.

Технологию ТИСЭ для фундамента часто называют универсальной, так как ее можно использовать для зданий разного типа. Благодаря отсутствию усадки хорошо подходит для каменных домов и построек с каркасным основанием. Конструкция столбов ТИСЭ адаптирована для использования в грунтах, склонных к пучинистости. Специфическая форма нижних концов предотвращает выдавливание. Отсутствие контакта с грунтом также способствует выравниванию сил пучения.

Недостатком технологии является необходимость применения специального бурового оборудования

Использование технологий обеспечивает экономию ресурсов для дальнейшего развития. Расход бетона на работу небольшой, сам процесс реализуется быстро и может быть организован без привлечения большого коллектива рабочих. К другим преимуществам относятся:

• отсутствие выраженного радиационного фона и качественная изоляция здания от контакта с ним;
• снижение потребления энергии системами отопления;
• безопасность для окружающей среды;
• допустимость устройства фундамента в зимнее время;
• возможность реализации на «неудобных» типах грунтов — сейсмоустойчивых, пучинистых, с высоким подъемом вод и др.;
• простота установки вытесняющих вентиляционных установок в таких зданиях, что предотвращает появление застойных зон.

Недостатком данной технологии является необходимость в специальном оборудовании — мотобурах и бурах. Для удешевления работ оборудование берется в аренду.

Расчет фундамента ТИСЭ

Нагрузки стен и перекрытий на фундамент

Чтобы при строительстве не пришлось исправлять допущенные ошибки, необходимо правильно рассчитать показатели: глубину бурения, количество опорных столбов и расстояние между ними. По результатам расчетов готовят чертежи.

Для правильных расчетов нужно представить, какой будет масса нагрузки на фундамент. Он складывается из нескольких составляющих – веса самого здания, оборудования и техники, снежного покрова. Масса дома, в свою очередь, складывается из нагрузок, создаваемых фундаментом, стеновыми конструкциями, напольными покрытиями, потолками и кровлей. Чтобы найти вес любого из этих компонентов, нужно знать его пространственные размеры и удельный вес используемого материала.

К эксплуатационным нагрузкам относятся приборы, установленные в жилом помещении, предметы мебели, инженерные коммуникации, а также общий вес жильцов. Нагрузки на перекрытия между этажами и на цоколь могут быть до 200 кг. Для чердака значение меньше – около 100 кг.

Рассчитав вес, действующий на фундамент, нужно узнать несущую способность сваи ТИСЭ. Его определяют по таблице, зная сопротивление грунта. Последнее значение зависит от его состава и размера частиц – параметров, определяемых при обследовании грунта перед строительными работами. Несущая способность определяется сопротивлением и диаметром свайного фундамента. Если поблизости нет грунтовых вод, возле расширенной части образуется скопление грунтобетона за счет проникновения цементного состава. При достаточной толщине он увеличивает несущую способность примерно в 1,5 раза. Но на практике для надежности следует брать расчетное значение.

Глубину посева определить легко — она ​​зависит от степени промерзания грунта. Берется табличное значение, характерное для данного региона. Вам нужно забурить грунт на 0,2 м глубже этой отметки.

Чтобы найти необходимое количество свай, сумму всех нагрузок на фундамент делят на несущую способность одной опоры. Если вы получаете число с дробной частью, оно округляется в большую сторону. Расстояние между свайными элементами находят делением периметра фундамента на число опор.

Порядок проведения работ при строительстве

Разметка фундамента

Произведя необходимые расчеты, можно приступать к монтажу фундамента ТИСЭ своими руками. При установке свай необходимо соблюдать строительные нормы, чтобы не допустить вспучивания грунта. Высота ростверка должна превышать ширину, а расстояние между ним и грунтом должно быть 0,1-0,15 м. Конструкция должна быть усилена.

Разметка фундамента

Это первый этап собственно строительных работ. Вам нужно будет подготовить колья, рулетку, рейку, леску и уровень воды.

Пошаговая инструкция по разметке участка фундамента:

1. Там, где будет стена, вбиваются рейки с запасом 2 м. К ним крепятся подмости.
2. Для разметки первого угла от рейки делают метровый отступ и вбивают кол. На длину стены от первого кола ставится еще один кол. Верхнюю границу ростверка определяют с помощью уровня.
3. Вторая стена отмечена прямым углом. На нем отмечены остальные стены.

Внутренняя граница ростверковой части отмечается с помощью рулетки и лески. Также следует указать места, где будут располагаться колодцы.

Армирование

Эта процедура делается для увеличения прочности опор. Для свай нужно подготовить прутья сечением 1-1,2 см, для ростверковой части – чуть тоньше. Сваи армируются и заливаются отдельно.

Бурение скважин и бетонирование свай

Создание крепи

В отмеченных местах копают ямы лопатой на полштыка. Затем переходят непосредственно к бурению. Для этой процедуры приобретается инструмент для фундамента, предназначенный для работы именно по технологии ТИСЭ. Глубина этой буровой установки регулируется двухсекционной штангой, а для расширения базы она снабжена специальной лопатой. Имеется приспособление для подбора и рыхления почвы.

Когда колодец будет готов, нужно сделать его основание шире. Некоторые мастера предпочитают для этого сразу перенастраивать дрель. Другие расширяются после завершения нескольких скважин. После этой процедуры сваи армируют и заливают. Этот процесс реализуется по частям. Залив порцию бетонного раствора, его уплотняют с помощью вибратора. Это нужно проделать с каждой частью.

Устройство ростверка

Ростверк служит для соединения свай и обеспечивает равномерное распределение веса здания. Для этих работ существуют разные варианты опалубки ТИСЭ, рассчитанные на стены разной толщины. Самый массивный из них (под номером 3) предназначен для строения 0,38 м и подходит для жилого дома, самый легкий (1) — около 0,2 м, используется для гаражей, сараев и заборов. Опалубка ТИСЭ 2 подходит для стены толщиной в четверть метра.

Внутри опалубки должен быть уложен гидроизоляционный слой. Насыпав слой песка, устанавливается арматурный каркас. При этом выдерживается расстояние до стен 50-70 мм. Заливаемая смесь уплотняется специальным вибратором.
