Типы буровых насосов – Подземные и наземные резервуары, крематор, инсинератор, буровой насос, превентор, модульный блок-контейнер

Содержание

Виды буровых насосов

Буровой насос — важная составляющая бурильного оборудования, которая обеспечивает поступление жидкости в скважину.

Работа бурового насоса подразумевает выполнение нескольких задач:

  • необходимое поступление раствора в скважину
  • поддержка выбуренной породы в состоянии взвеси и предотвращение ее оседания
  • подъем породы на поверхность, освобождение от бурового шлама
  • охладить долото буровое и предотвращение дальнейших сбоев в процессе бурения

Виды буровых насосов: двухцилиндровые и трех-

Двухцилиндровый насос обеспечивает оптимальную подачу бурового раствора за счет работы в противофазе. Всасывающая функция бурового насоса с двумя поршнями обеспечивается его большими объемами.

Трехцилиндровые насосы принято считать более эффективными. Три цилиндра обеспечивают насосу большую мощность, чем двухцилиндровому. Они более оперативны в возможности смены изнашиваемых деталей и замены других запасных частей. Как правило, трехцилиндровые насосы просты в эксплуатации и менее объемны, чем их двухцилиндровые собратья.

Как выбрать буровой насос

Требования к буровым насосам сводятся к двум составляющим: удобство в использовании и эффективность процесса бурения скважин.

Поэтому при выборе насоса следует обратить внимание на следующие моменты:

  • возможность как лево-, так и правостороннего расположения двигателей;
  • равномерность подачи жидкости и качество промывки скважины напрямую зависят от мощности подачи насоса, необходимая мощность позволит избежать дополнительного расхода энергии;
  • удобная заменяемость деталей, а также доступность для их осмотра и обслуживания;
  • долговечность элементов насоса и их приспособленность к работе с активными промывочными растворами;
  • безопасность и транспортабельность бурового насоса, а также его экономичность.

Ни один тип бурового насоса не может соответствовать всем требованиям полностью, что следует учитывать, выбирая наиболее подходящий.

brsy.ru

Портал о насосах. Буровой насос: расчет, технические характеристики

Содержание

Буровые насосы – это часть бурового оборудования, предназначением которого часто является участие в процессе добычи нефти. Их главной задачей в этом процессе является обеспечить подачу специализированной жидкости, которая способствует правильному бурению скважин.

Причем, жидкость, которую качает буровой насос, поступает в нужное место непрерывно.

Назначение и область применения буровых насосов

Область применения буровых насосов на самом деле широка. Их можно эксплуатировать для алмазного бурения, в бесштанговых скважинах, при бурении газовых и нефтяных скважин и так далее.

Наиболее часто буровые насосные системы применяются для бурения нефтескважин. Задача устройства состоит в обеспечении циркуляции буровых растворов в скважинах, при этом, чтобы промывать пробуренные отверстия, насос создает высокое давление, из которого получается необходимый для обеспечения эффективного смывания напор.

Жидкость, которой накачивается скважина посредством буровых устройств, помогает создать следующие условия:

  • поддерживать количество содержания в скважине шлама в допустимых пределах;
  • обеспечивать нормальное охлаждение долота при бурильных работах;
  • производить частичную очистку скважину путем удаления из неё разбуриваемой породы. Удаление происходит вместе с рабочей жидкостью во время её откачивания.

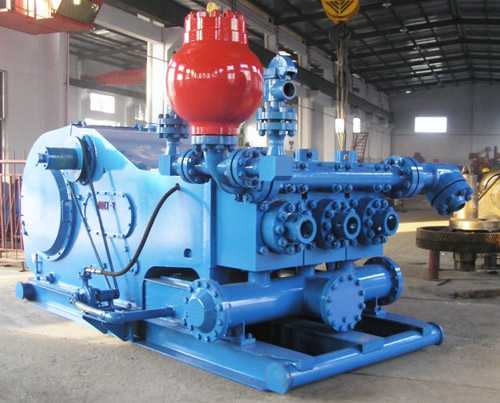

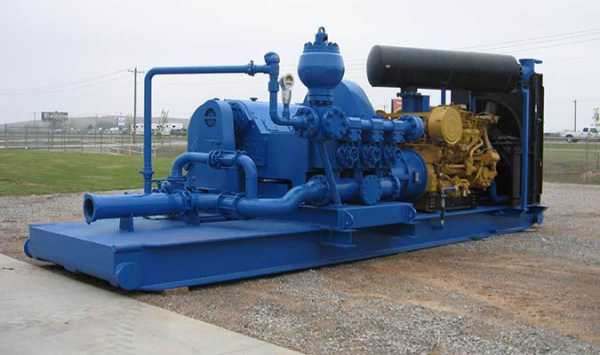

Буровые насосы — это мощные габаритные агрегаты

Качественный буровой насосный аппарат должен одинаково эффективно справляться как с промывкой скважины, или забоя, так и с их очисткой от породы. При этом агрегат своей непрерывной работой позволяет избежать оседания шлама.
к меню ↑

Устройство и принцип работы

Все виды буровых насосов имеют один и тот же принцип работы, который заключается в передаче вращательного движения от двигателя через трансмиссию к коренному валу, снабженному механизмом с кривыми шипами и шатунами. Данный механизм посредством возвратно-поступательных движений поршня, штока и крейцкопфа совершает вращательное движение вала.

Двигающийся в цилиндре поршень посредством клапанов создает давление, которое обеспечивает всасывание жидкости. При движении жидкости влево всасывающий клапан закрывается, однако после этого, когда давление в трубопроводе повышается, клапан всасывания вновь открывается и рабочая жидкость выбегает. Данный процесс повторяется беспрерывно, пока работает насос.

Более правильным считается применение 3-целиндровых аппаратов, которые работают в одностороннем режиме. Такие устройства владеют большими показателями мощности, чем двусторонние установки с двумя цилиндрами. 3-целендровые устройства, имея повышенную мощность, обеспечивают более равномерную и стабильную подачу раствора, использующегося при бурении.

Устройство буровых насосов и их конструкция довольно просты для понимания. Так, механическая часть агрегата, собрана на общей раме, и взаимодействует с частью гидравлической. В механическую часть входят такие элементы, как распределительный блок, приводной шкив, трансмиссионный вал, ползунной механизм с кривыми шипами и редуктор, которые устанавливаются в корпус, содержащий узлы системы смазки. Особенностью конструкции, кроме прочего, считаются биметаллические втулки для буровых насосов, которые также входят в механическую часть.

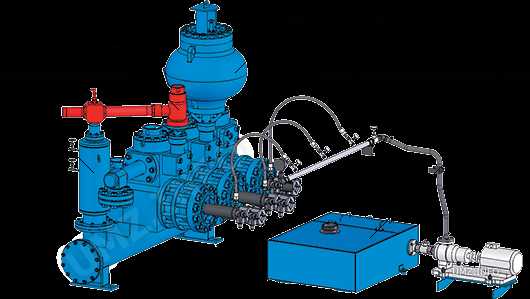

Принципиальное устройство бурового насоса

Гидравлическая часть состоит из:

  • предохранительного клапана;
  • группы поршней с цилиндрами;
  • блока, охлаждающего цилиндры и поршни;
  • гидравлического блока;
  • выходных клапанов, расположенных попарно;
  • пневматического компенсатора.

Примечательно, что такие виды оборудования просты как в установке, так и в ремонте, так как все детали легко поддаются замене, а сам аппарат сможет быстро разобрать даже ребенок. Особенно полезен данный факт при замене деталей, которые подвержены быстрому изнашиванию.
к меню ↑

Основные характеристики

Наиболее оптимальным будет рассмотреть основные характеристики данного вида оборудования на примере бурового насоса НБ. Буровой насос НБ, а точнее, вся линейка этой продукции является одной из наиболее популярных в своей нише на территории РФ и стран СНГ.

Интересный факт: В России при бурении нефтедобывающих скважин наиболее часто применяются аппараты УНБТ 950. Устройства УНБТ 950 на протяжении более, чем 30 лет демонстрируют высокий уровень производительности и качества изделий. Интересно то, что в 2016 году конструкторы и инженеры, изготавливающие агрегаты УНБТ 950, закончили 10-летнюю работу над устранением всех выявленных за 30 лет серийного производства недостатков насосов УНБТ 950 и УНБТ 1180. Результатом 10-летних трудов стали УНБТ F 1000 буровые насосы – вместо модели 950, а также F 1300 буровые насосы – вместо модификации 1180.

Характеристики буровых насосов НБ 32:

  • полезная мощность может достигать 25 кВт;
  • диаметр втулок варьируется в районе 80-110 мм;
  • идеальная подача может находиться в пределах 4,9-9,9 кубометров жидкости в час;
  • ход поршня может достигать длины в 16 см;
  • наибольшее выходное давление равняется 2,6-4,0 МПа.

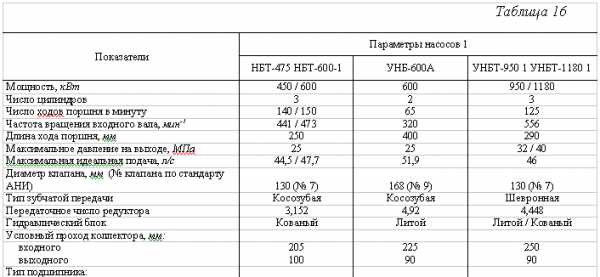

Также, известными в своих кругах являются такие экземпляры, как буровой насос У8, насосы буровые 8Т 650, насосы буровые НБТ 600, которые в среднем имеют следующие параметры:

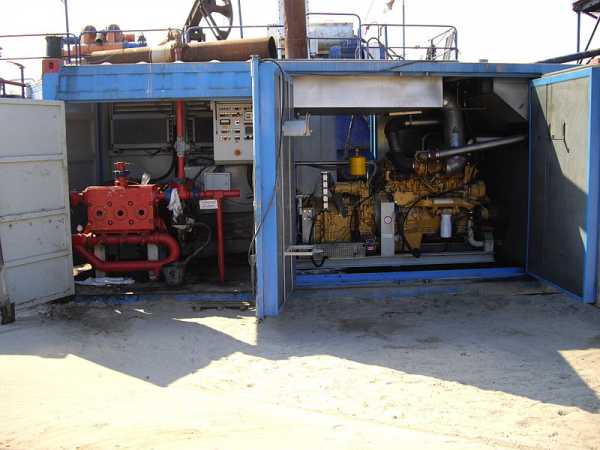

Буровые насосы устанавливают в боксах

  • все эти изделия имеют по три поршневых группы;
  • номинально за одну минуту поршень может совершить 145-160 ходов;
  • мощность силовых агрегатов в районе 235-475 кВт;
  • ход поршня длиной 160-250 мм;
  • макс. идеальное давление – 26,74-45,65 л/с;
  • на выходе макс. давление составляет 25 МПа;
  • входной вал вращается с частотой 457-1454 оборота в минуту.

к меню ↑

Особенности выбора, монтаж и расчет бурового насоса

Выбирая буровое насосное оборудование, рекомендуется придерживаться нескольких, так называемых, правил. Во-первых, берите во внимание расчетные характеристики, во-вторых, подробно узнайте о параметрах перекачиваемой жидкости, в частности, её густоту, уровень вязкости и наличие твердых частиц. Третьим, но не менее важной особенностью при выборе устройства являются технологические и конструктивные требования к аппарату.

Расчет бурового насоса – определение параметров устройств: потребляемой мощности привода, напора и объема подачи.

Напор отмечается буквой H и рассчитывается по формуле: H = (d1-d2)/(f*g)+V+p, где p – потери напора, f – плотность жидкости, d1 – жидкостное давление в напорной емкости, d2 – давление жидкости в приемной емкости, V – высота всасывания жидкости, g – ускорение сводного падения по отношению к заданной плотности.

Расход любого бурового поршневого электронасоса высчитывается по формуле: Q = S*D*k*kv, где kv – это КПД (коэффициент полезного действия), S – площадь поперечного поршневого сечения, k – количество оборотов вала в минуту, D – длина поршневого хода.

Монтаж бурового насоса рекомендуется предоставлять в руки профессиональных бурильщиков, так как установка подобного оборудования в буровые скважины несколько отличается от монтажа обычных насосов в колодцы. Сложностей при установке буровых агрегатов часто возникает неизмеримо много, а предугадать их невозможно, поэтому к данному процессу должны подходить люди с опытом, которые планомерно и последовательно выполнят сборку агрегата, опустят насос в скважину, закрепят и запустят.
к меню ↑

Буровой оппозитный насос Zysko НБ (видео)

nasosovnet.ru

Буровые насосы

Что представляют собой буровые насосы и какова область их применения и основные задачи – постараемся рассказать об этом в данной статье.



Как ясно из самого называния, буровые насосы входят в состав бурового оборудования, предназначенного для нефтедобычи. Но, основное назначение насоса – обеспечение поступления бурового раствора для пробуренной скважины, чтобы поддержать породу в состоянии взвеси. Благодаря этому процессу ствол шахты освобождается от шлама. Также осуществляется охлаждение долота, чтобы осуществлять дальнейшее буровые работы без поломок и сбоев.



Устройство бурового насоса



Буровой насос устроен из пары основ. Это неотъемлемые части одного механизма, которые обеспечивают правильную работу насоса. На общей раме собрана механическая часть насоса, но она взаимодействует и с гидравлической. В механическую часть входит корпус, оснащённый узлами смазочной системы, редуктора, распределительного блока, кривошипно-ползунного механизма, трансмиссионного вала и приводного шкива.



В гидравлическую же часть входит гидравлический блок с входными и выходными клапанами, расположенными попарно, цилиндропоршневой группы, блока охлаждения группы цилиндров и поршней, пневмокомпенсатора и конечно предохранительного клапана.



Общий принцип действия любого бурового насоса заключается в следующем – через трансмиссию двигателя к коренному валу, который снабжён кривошипным механизмом с шатунами, соединёнными крейцкопфом, передаётся вращательное движение. Кривошипный механизм и шатуны, делают вращательное движение вала, возвратно-поступательными движениями крейцкопфа, а также штока и поршня. Двигаясь в цилиндре, поршень, благодаря клапанам, образует давление, под которым всасывается буровая жидкость. При этом, когда происходит движение влево, закрывается всасывающий клапан, но затем при повышении давления в трубопроводе, то клапан открывается и раствор выходит. Затем процесс повторяется снова и снова.



Хорошо отвечают технологическим требованиям трёхпоршневые насосы, действующие односторонне. Двусторонний насос с двумя цилиндрами, действует не настолько мощно, как насос с тремя цилиндрами. Односторонний и гораздо более мощный раствор предоставляет гораздо более равномерную подачу бурового раствора. Также их положительные качества состоят в том, что на таких насосах происходит более лёгкая смена быстроизнашивающихся деталей, что очень удобно в работе. Быстрота замены и лёгкость самого материала, делает такие насосы ещё более удобными для эксплуатации.





Мощность приводных насосов может колебаться от пятидесяти до полутора тысяч литров жидкости в минуту. Они достаточно долговечны и имеют ряд достоинств, которые позволяют им работать в самых сложных условиях – при изменчивом климате, с разным типом растворов, которые могут быть очень вязкими по консистенции. При этом поток, как правило, поступает стабильно, без задержек, перемешиваясь внутри или перемещаясь пульсирующими толчками. Давление, которое нагнетается насосом, не зависит от скорости вращения – они могут различаться независимо друг от друга. Этот поток регулируется специально при помощи двигателя. Так как насосы имеют относительно небольшой вес, что упрощает их монтаж, а такие заменяемые детали, как поршни, стоят совсем недорого, и это делает процесс добычи гораздо более выгодным.







Характеристики бурового насоса



Но у каждого вида бурового насоса есть свои достоинства и недостатки. Поэтому стоит рассмотреть и двухпоршневой насос более подробно. Это устройство, которое предназначено для работы в противофазе, что способствует оптимальной передаче буровой жидкости. Равномерное обеспечение жидкостью осуществляется при помощи специального мембранного компенсатора. Обычно редуктор вмонтирован в насос и имеет зубчатый вид.



Вращающая часть, характеризует насосы на электрической тяге, но также они могут иметь и двигатель внутреннего сгорания, которая направлена в редуктор с клиноременной передачей. Как правило, это очень объёмные виды насосов, которые могут также обладать и всасывающей функцией. Но в таблицах параметров насосов эту характеристику, обычно  вписывают как допустимую высоту всасывания в параметрах вакуума.



Виды буровых установок, оснащённых различными насосами. Эти насосы предназначены для промывания и откачки жидкости, и делятся на три типа – штанговые, винтовые и скважинные насосы. Такие конструкции, как правило, кроме всех прочих агрегатов и устройств, оснащены различным электрооборудованием и кабельными линиями. Такую кабельную линию вместе с агрегатом и опускают в скважины, посредством насосно-компрессорных трубопроводов. Подключённая к такой конструкции наземная часть представляет собой трансформаторную подстанцию и аппаратуру, которая служит для пуска и отладки оборудования и агрегатов.



Винтовые насосы имеют около тридцати восьми различных типов исполнения. Они зависят от того, как соединены секции, от входного модуля и конструкции рабочих колёс.



Разные виды насосов используются в различных областях промышленности, но особенно важными их качество и технологичность, является именно для нефтедобычи, где используются именно такие насосы, какие выгодны именно в той области.

promplace.ru

Буровые насосы

Буровые насосы работают следующим образом: через трансмиссию двигателя валу передается вращательное движение, которое осуществляется за счет кривошипного механизма и шатунов. Поршень работает в цилиндре, нагнетая давление. Таким образом, буровая жидкость всасывается. Всасывающий клапан закрывается при движении влево. После этого, происходит рост давления в трубопроводе, что заставляет клапан открыться, в результате чего происходит выброс раствора.

Согласно виду используемых вытеснителей рабочей жидкости, данные насосы представлены поршневыми агрегатами (вытеснитель выполнен в виде диска) и агрегатами плунжерного типа (оснащены внешним сальником). Равномерность подачи жидкости в данных насосах не зависит от напора. Такие насосные установки активно применяются для работы с жидкостями высокой степени вязкости и большим содержанием твердых включений. Кроме того, поршневые насосы обладают функцией самовсасывания. В поршневых насосах в течение одного оборота вала всасывание и нагнетание жидкости осуществляется два раза, поэтому данный вид насосов относится к насосам двойного действия. Буровые плунжерные насосы представляют собой агрегаты простого действия (за время одного оборота вала осуществляют всасывание и нагнетание вещества один раз). Трехпоршневые насосы (оснащенные тремя поршнями) одностороннего действия лучше всех других типов проявили себя в процессе бурения. Если сравнивать такие насосы с двухцилиндровыми агрегатами, то первые отличаются гораздо более равномерной подачей раствора, легкостью монтажа и меньшей массой.

Буровые насосные установки с вытеснителем в виде поршня, бывают приводного типа, и агрегатами прямого действия, в соответствии с тем, каким образом приводится в движение вытеснитель.

В приводных агрегатах поршень запускается посредством двигателя. В насосах прямого действия, вытеснитель рабочей жидкости соединяется с поршнем силового цилиндра общим штоком.

Согласно количеству цилиндров различают одноцилиндровые, двухцилиндровые, трехцилиндровые, а также многоцилиндровые буровые насосные установки. Цилиндры могут располагаться как горизонтально, так и вертикально. Многоцилиндровые агрегаты существенно дороже в изготовлении, но не имеют значительных преимуществ.

ence-pumps.ru

Буровые насосы. Запасные части к буровым насосам

Втулки буровых насосов

К поставке предлагаются втулки из различных материалов, включая втулки с высоким содержанием хрома на внутренней поверхности и керамических втулок с высокими антикоррозионными и антиабразивными свойствами:

EMSCO:

F-1300, F-1600, FB-1300, FB-1600, F-800, F-1000, F-500, F-350, DB-550, DA-700, FA-1600/1300, FC-2200, D-300/500, D-375, D-700.

IDECO:

T-500, T-800, T-1000, T-1300, T-1600.

NATIONAL:

7P50, 8P80, 9P100, 10P130, 12P160, N1300, C-250, K-700, 14-P-220, E-700/G-1000, K-500, K-380, K-500A/700A, C-250/350, JWS-400

GARDNER DENVER:

PZ7, PZ8/9, PZ10/11, FK-FKH, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP.

OILWELL:

A-560/600-PT, A-850-PT/A-1100-PT, A-1700-PT/A-1400PT

К поставке предлагаются

Поршни буровых насосов

Предлагаются поставки поршней для насосов National, Gardner Denver, Ideco, Emsco, Oilwell из различных современных и традиционных материалов.

Поршни изготавливаются из резины, полиуретана, резины с высокой устойчивостью к агрессивным химическим средам.

Прочие запасные части

Предлагается к поставке большой перечень запасных частей к буровым насосам National, Gardner Denver, Ideco, Emsco, Oilwell.

Краткий перечень поставляемых запасных частей:

Кривошипно-шатунные механизмы, гидравлические коробки, клапана, седла клапанов, штока, ползуны, пальцы ползунов, направляющие, насосы масляные, фильтры, различные уплотнения, сальники и кольца, гайки, муфты, термометры и многое другое.

Запасные части к вертлюгам буровым

Предлагаются к поставке запасные части к вертлюгам нижеуказанных производителей:

NATIONAL (NOV):

P-200/300/400/500/650, P-750, N-24/N-35, N-47/69/815/1324, P & N Gooseneck Connections

OILWELL:

PC100/150, PC225/300/425/500/650

EMSCO:

LB-200/300, LB-400/500/650

IDECO:

TL-120, TL-200, TL-300, TL-400, TL-500

GARDNERDENVER:

SW-400/550

Запасные части к противовыбросовому оборудованию

К поставке предлагаются РТИ и запасные части американского производства для противовыбросового оборудования нижеуказанных производителей:

CAMERON

SHAFFER

Манифольды

Изготовление манифольдов по техническому заданию заказчика для различных областей применения, для буровых установок, буровых платформ, на салазках.

  • Для установки цементирования
  • Штуцерные манифольды
  • Штуцерные манифольды глушения скважины
  • Манифольды для буровых насосов
  • Для гидравлического разрыва
  • Нагнетательные манифольды

Рукава высокого давления

Область применения: рукава высокого давления в сборе для превенторов третьего поколения применяется для гидравлического управления превенторов при бурении скважин.

Подробная информация о рукавах высокого давления

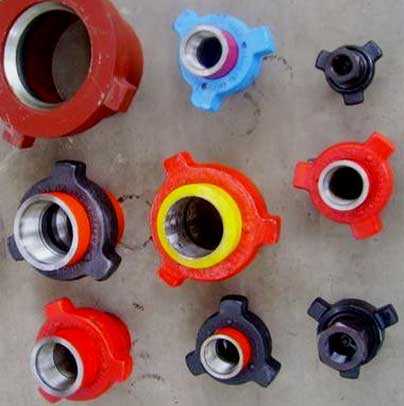

Быстроразъемные соединения (БРС)

Рабочее давление 1000PSI, максимальное давление 1500PSI

Рабочее давление 2000PSI, максимальное давление 3000PSI

Рабочее давление 3000PSI, максимальное давление 4500PSI

Рабочее давление 4000PSI, максимальное давление 6000PSI

Рабочее давление 6000PSI, максимальное давление 9000PSI

Рабочее давление 2000PSI, максимальное давление 3000PSI

Рабочее давление 2000PSI, максимальное давление 3000PSI

Рабочее давление 2000PSI,максимальное давление 3000PSI

Рабочее давление 6000PSI, максимальное давление 9000psi

Рабочее давление 10000PSI, максимальное давление 15000PSI

Рабочее давление15000PSI, максимальное давление 22500PSI

Рабочее давление 20000PSI, максимальное давление 30000PSI

Фитинги

Стандартное исполнение:

Кислотнозащищенное исполнение

Более подробно ознакомиться с другим оборудованием для нефтегазодобывающей отрасли

intech-gmbh.ru

Буровые насосы | Буровые установки и их узлы

Буровые насосы

Буровые насосы применяются на бурильных установках для обеспечения циркуляции буровых растворов при бурении скважин.

Под обеспечением циркуляции понимается совокупность следующих процессов:

нагнетание бурового раствора в скважину

поддержание выбуренной породы во взвешенном состоянии

очистка ствола шахты и забоя от шлама

охлаждение долота в процессе бурения

Как в самом общем виде представить работу бурового насоса?

1 стадия - через трансмиссию двигателя к валу передается вращательное движение

2 стадия - побочные механизмы (шатуны, крейцкопф, кривошипное устройство и др.) преобразуют вращательное движение вала в возвратно-поступательное

3 стадия - поршень в процессе движения в цилиндре формирует область давления, в которую всасывается буровая жидкость (далее при повышении давления в трубопроводе закрытый до этого всасывающий клапан открывается, и раствор выходит)

Буровые насосы бывают двух типов:

-Двухцилиндровый

-Трехцилиндровый

Трехцилиндровый тип бурового насоса эффективнее в силу следующих свойств и особенностей:

увеличенная в 2 раза в сравнении с двухцилиндровым типом равномерность подачи раствора

возможность быстрой смены поршней, втулок и прочих деталей, подвергающихся быстрому износу

общая масса снижена до 35 %

Трехпоршневые буровые насосы наиболее полно отвечают требованиям технологий бурения. Они обеспечивают наименьшую степень неравномерности давления на выходе и меньший износ штоков и клапанов поршня соответственно.

Основное предназначение буровых насосов.

Обеспечение циркуляции бурового шлама и предотвращение его оседания в процессе бурения скважин.

Буровой насос также может применяться для подъема разбуриваемой породы на поверхность и очистки скважины от взвесей породы.

Устройство буровых насосов

Буровые насосы состоят из гидравлической и механической составных частей. Части смонтированы на общей раме.

Гидравлическая часть бурвого насоса:

гидравлический блок с входными и выходными клапанами

цилиндропоршневая группа

блок охлаждения

пневмокомпенсатор

предохранительный клапан

Механическая часть бурового насоса:

блок распределения

редуктор

трансмиссионный вал

приводной шкив

ползунный механизм

корпус с узлами системы смазки

Работа бурового насоса в общем виде можно представить в три стадии:

Первая стадия - через трансмиссию двигателя к валу передается вращательное движение

Вторая стадия - побочные механизмы (шатуны, крейцкопф, кривошипное устройство и др.) преобразуют вращательное движение вала в возвратно-поступательное

Третья стадия - поршень в процессе движения в цилиндре формирует область давления, в которую всасывается буровая жидкость (далее при повышении давления в трубопроводе закрытый до этого всасывающий клапан открывается, и раствор выходит)

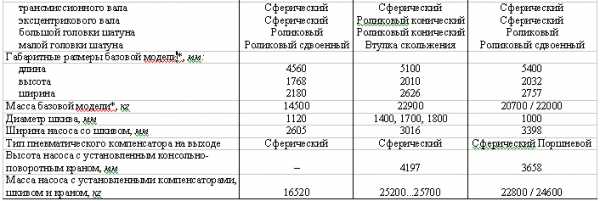

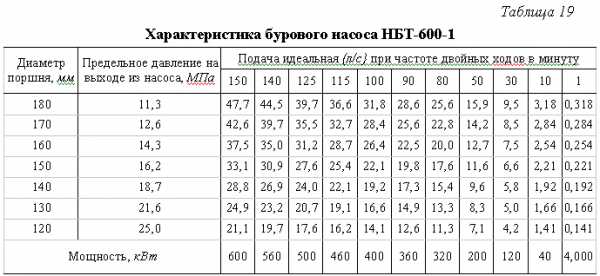

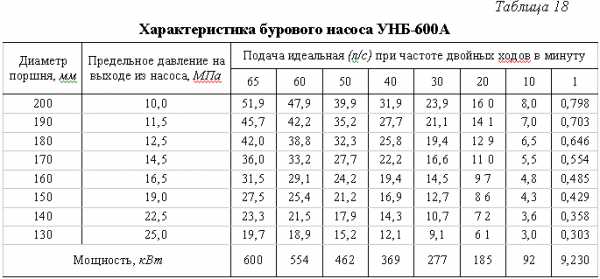

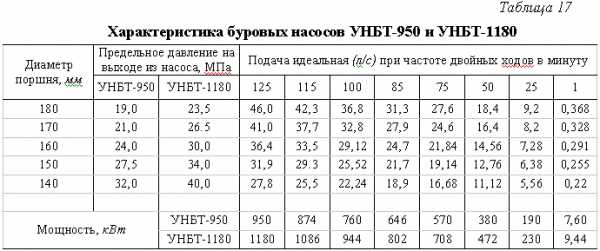

Шифры, параметры, характеристики и другие технические показатели буровых насосов ВЗБТ и ПО "Уралмаш" приведены ниже (табл. 16-21).

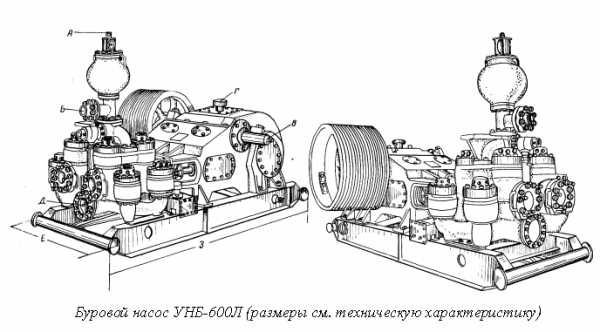

Техническая характеристика насоса УНБ-600А* (геометрические размеры, мм)

Наименование

Значение

Координаты точки Д (всасывающий коллектор):

по высоте

625

от переднего края рамы

335

Координаты точки Б (нагнетательный коллектор):

по высоте

2092

от переднего края рамы

495

Координаты точки В (трансмиссионный вал):

по высоте

1500

от оси насоса

1320

от заднего края рамы

1872

Диаметр трансмиссионного вала (под шкив)

175

Высотная отметка точки А

3305

Высотная отметка точки Г

2010

Высотная отметка осей цилиндров

1035

Ширина рамы (размер Е)

2016

Длина рамы (размер 3)

5100

Расстояние между осями всасывающих клапанов:

вдоль оси насоса

720

перпендикулярно оси насоса

1640

Расстояние между осями нагнетательного клапана:

вдоль оси насоса

20

перпендикулярно оси насоса

690

Расстояние между осями цилиндров

690

Ширина насоса со шкивом

3016

Высота насоса с установленным консольно-поворотным краном

4197

* См. рисунок.

* Параметры базовой модели представлены без шкива, компенсаторов и консольно-поворотного крана.

* См. рисунки.

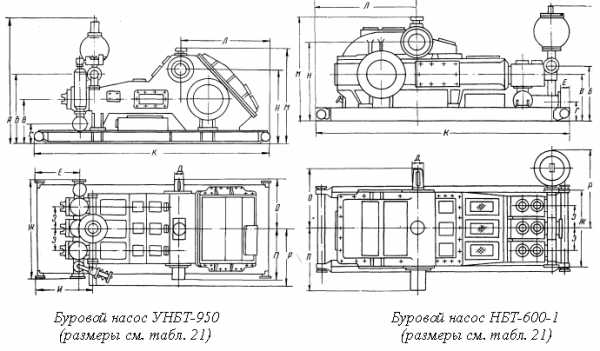

Шифр насосов ВЗБТ "Триплекс" следует читать: насос НБТ-475 - насос буровой мощностью 475 кВт, насос УНБТ-950 - уралмашевский насос буровой триплекс мощностью 950 кВт. Буровые насосы ВЗБТ и ПО "Уралмаш" (рисунки) одностороннего действия, триплексы, сконструированы на уровне мировых стандартов.

Вам так же будет интересно:

Буровые установки

Буровые вышки

neftegaz.ru

Назначение буровых насосов

Назначение буровых насосов



Буровые насосы предназначены для:

- нагнетания в скважину промывочной жидкости с целью очистки забоя и ствола от выбуренной породы (шлама) и выноса ее на дневную поверхность;

- охлаждения и смазки долота;

- создания гидромониторного эффекта при бурении струйными долотами;

- приведения в действие забойных гидравлических двигателей;

Исходя из назначения и условий эксплуатации, к буровым насосам предъявляют следующие основные требования:

- подача насоса должна быть регулируемой в пределах, обеспечивающих эффективную промывку скважины;

- мощность насоса должна быть достаточной для промывки скважины и привода забойных гидравлических двигателей;

- скорость промывочной жидкости на выходе из насоса должна быть равномерной для устранения инерционных нагрузок и пульсаций давления, вызывающих осложнения в бурении, дополнительные энергетические затраты и усталостные разрушения;

- насосы должны быть приспособлены для работы с абразивно- и маслосодержащими коррозионно-активными промывочными растворами различной плотности;

- узлы и детали, контактирующие с промывочным раствором, должны обладать достаточной долговечностью и быть приспособленными к удобной и быстрой замене при выходе из строя;

- крупногабаритные узлы и детали должны быть снабжены устройствами для надежного захвата и перемещения при ремонте и техническом обслуживании;

- насосы должны быть приспособлены к транспортировке в собранном виде на далекие и близкие расстояния и перемещению волоком в пределах буровой;

- конструкция насосов должна допускать правое и левое расположение двигателей насосного агрегата;

- надежность и долговечность насосов должны сочетаться с их экономичностью и безопасностью эксплуатации;

Технические условия на изготовление буровых насосов регламентируются ГОСТом.

С ростом глубины бурения значительно увеличиваются и мощности буровых насосов. Освоены и намечаются к производству новые модели буровых насосов, отвечающие возросшим требованиям бурения. На основе накопленного опыта, научно-исследовательских и опытно-конструкторских работ, а также новейших достижений в насосостроении и смежных областях науки и техники буровые насосы непрерывно совершенствуются: повышаются надежность и долговечность их, снижается масса и сокращаются материальные и трудовые затраты на их изготовление, эксплуатацию и ремонт. Это обусловило широкую номенклатуру моделей и модификаций буровых насосов, используемых в отечественной и зарубежной практике бурения эксплуатационных и разведочных скважин.

Рабочие органы буровых насосов преимущественно выполняются в виде поршней. Наиболее распространены двухпоршневые насосы двустороннего действия, на смену которым в последние годы приходят трехпоршневые насосы одностороннего действия. В насосах двустороннего действия жидкость перемещается в поршневой и штоковой полостях и за один двойной ход поршня совершаются два цикла всасывания и нагнетания. При одностороннем действии жидкость перемещается в поршневой полости рабочей камеры и за один двойной ход совершается один цикл всасывания и нагнетания.



В буровых насосах используются самодействующие пружинные клапаны тарельчатой конструкции. Всасывающие и нагнетательные клапаны взаимозаменяемы. Оси поршней параллельны и располагаются в горизонтальной плоскости по одну сторону от привода насоса. Ведущее звено буровых насосов, сообщающее движение поршням, выполняется в виде вращающегося эксцентрикового, кривошипного, пальцевого либо коленчатого вала. Прямодействующие насосы, ведущее звено которых имеет возвратно-поступательное движение, в современных отечественных буровых установках не используются.

Ведущий вал приводится от трансмиссионного вала насоса посредством цилиндрической зубчатой пары. Промывочная жидкость перемещается по одноступенчатой и однопоточной схеме, через общую приемную линию и один отвод. Подача насоса изменяется с помощью сменных цилиндровых втулок либо изменением числа ходов насоса. Пульсации давления, вызываемые неравномерной скоростью поршней, снижаются до практически приемлемого уровня при помощи пневматических компенсаторов. В буровых насосных агрегатах используются преимущественно электродвигатели и дизели, вращение которых передается трансмиссионному валу насоса клино-ременной либо цепной передачей.




Дата добавления: 2015-07-18; просмотров: 554 | Нарушение авторских прав


Читайте в этой же книге: Генеральный директор | Главный инженер предприятия | Требования безопасности труда | Электробезопасность | Пожарная безопасность | Свойства техники, технологические параметры и их роль в безопасности труда |
mybiblioteka.su - 2015-2018 год. (0.01 сек.)

mybiblioteka.su

1 Comment

  1. Доброго времени суток! Интересуют комплектующие к буровому насосу JWS-400. Гидравлические клапан к насосу.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
