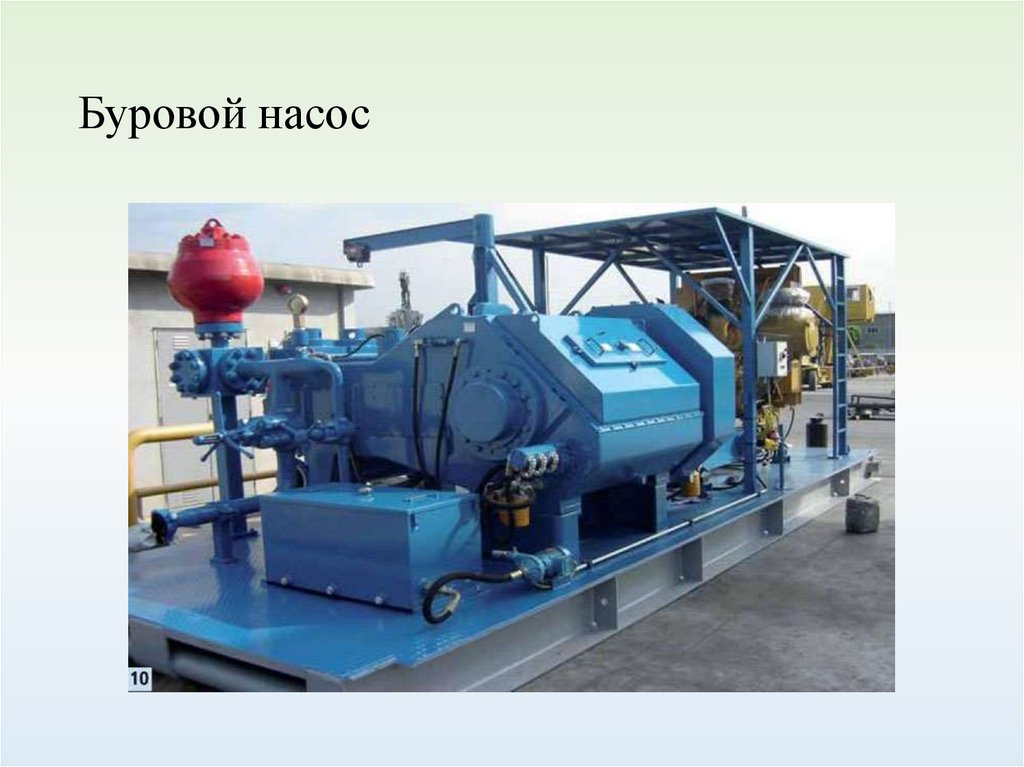

Буровые насосы - Что такое Буровые насосы?

Буровые насосы применяются на бурильных установках для обеспечения циркуляции буровых растворов при  бурении скважин.

ИА Neftegaz.RU. Буровые насосы применяются на буровых  установках для обеспечения циркуляции буровых растворов при бурении скважин.

Под обеспечением циркуляции понимается совокупность следующих процессов:

  • нагнетание бурового раствора в скважину,

  • поддержание выбуренной породы во взвешенном состоянии,

  • очистка ствола шахты и забоя от шлама,

  • охлаждение долота в процессе бурения.

Работа бурового насоса


1 стадия - через трансмиссию двигателя к валу передается вращательное движение

2 стадия - побочные механизмы (шатуны, крейцкопф, кривошипное устройство и др.

) преобразуют вращательное движение вала в возвратно-поступательное

3 стадия - поршень в процессе движения в цилиндре формирует область давления, в которую всасывается буровая жидкость (далее при повышении давления в трубопроводе закрытый до этого всасывающий клапан открывается, и раствор выходит).

Буровые насосы бывают двух типов:

Трехцилиндровый тип бурового насоса эффективнее в силу следующих свойств и особенностей:

  • увеличенная в 2 раза в сравнении с двухцилиндровым типом равномерность подачи раствора
  • возможность быстрой смены поршней, втулок и прочих деталей, подвергающихся быстрому износу
  • общая масса снижена до 35 %

Трехпоршневые буровые насосы наиболее полно отвечают требованиям технологий бурения. Они обеспечивают наименьшую степень неравномерности давления на выходе и меньший износ штоков и клапанов поршня соответственно.

Назначение буровых насосов
  • Обеспечение циркуляции бурового шлама и предотвращение его оседания в процессе бурения скважин.
  • Подъем разбуриваемой породы на поверхность и очистки скважины от взвесей породы.

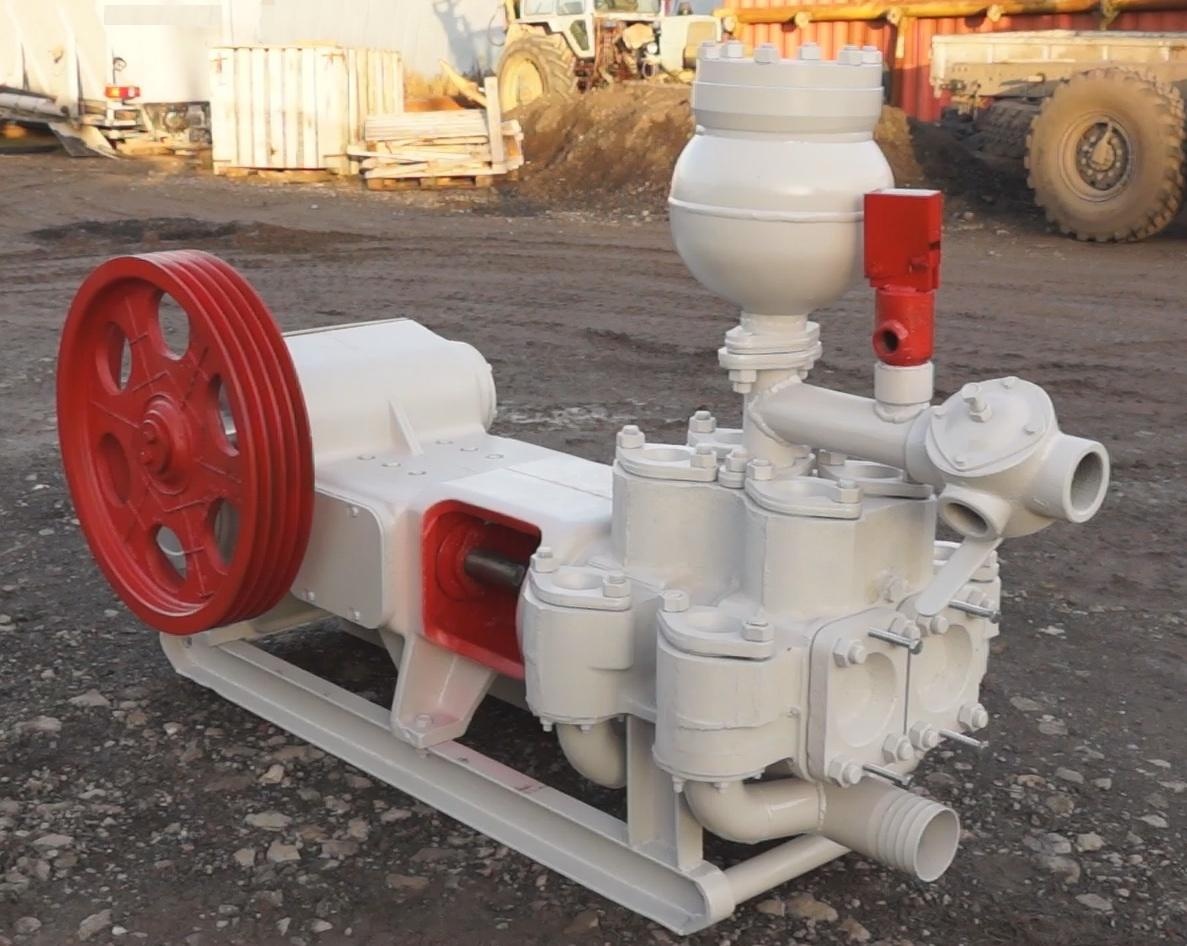

Устройство буровых насосов

Буровые насосы состоят из гидравлической и механической составных частей.
Части смонтированы на общей раме.

Гидравлическая часть бурового насоса:

  • гидравлический блок с входными и выходными клапанами,

  • цилиндропоршневая группа,

  • блок охлаждения,

  • пневмокомпенсатор,

  • предохранительный клапан.

Механическая часть бурового насоса:

  • блок распределения,

  • редуктор,

  • трансмиссионный вал,

  • приводной шкив,

  • ползунный механизм,

  • корпус с узлами системы смазки.

Шифры, параметры, характеристики и другие технические показатели буровых насосов ВЗБТ и ПО "Уралмаш" приведены ниже (табл. 16-21).

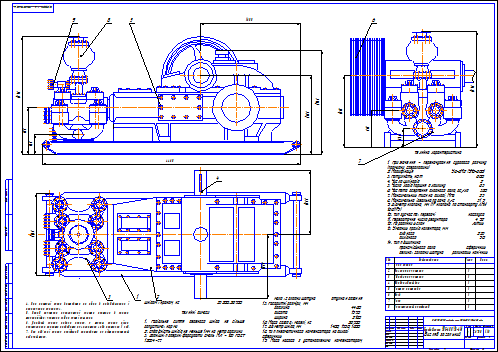

Техническая характеристика насоса УНБ-600А* (геометрические размеры, мм)
Наименование Значение
Координаты точки Д (всасывающий коллектор):
по высоте 625
от переднего края рамы 335
Координаты точки Б (нагнетательный коллектор):
по высоте 2092
от переднего края рамы 495
Координаты точки В (трансмиссионный вал):
по высоте 1500
от оси насоса 1320
от заднего края рамы 1872
Диаметр трансмиссионного вала (под шкив) 175
Высотная отметка точки А 3305
Высотная отметка точки Г 2010
Высотная отметка осей цилиндров 1035
Ширина рамы (размер Е) 2016
Длина рамы (размер 3) 5100
Расстояние между осями всасывающих клапанов:
вдоль оси насоса 720
перпендикулярно оси насоса 1640
Расстояние между осями нагнетательного клапана:
вдоль оси насоса 20
перпендикулярно оси насоса 690
Расстояние между осями цилиндров 690
Ширина насоса со шкивом 3016

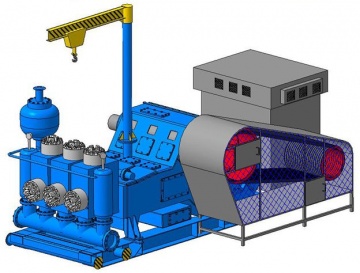

Высота насоса с установленным консольно-поворотным краном 4197

* См. рисунок.

* Параметры базовой модели представлены без шкива, компенсаторов и консольно-поворотного крана.

* См. рисунки.

Шифр насосов ВЗБТ "Триплекс" следует читать: насос НБТ-475 - насос буровой мощностью 475 кВт, насос УНБТ-950 - уралмашевский насос буровой триплекс мощностью 950 кВт. Буровые насосы ВЗБТ и ПО "Уралмаш" (рисунки) одностороннего действия, триплексы, сконструированы на уровне мировых стандартов.

Вам так же будет интересно:

Буровые установки

Буровые вышки

Буровые насосы

Буровые насосы работают следующим образом: через трансмиссию двигателя валу передается вращательное движение, которое осуществляется за счет кривошипного механизма и шатунов. Поршень работает в цилиндре, нагнетая давление. Таким образом, буровая жидкость всасывается. Всасывающий клапан закрывается при движении влево. После этого, происходит рост давления в трубопроводе, что заставляет клапан открыться, в результате чего происходит выброс раствора.

Согласно виду используемых вытеснителей рабочей жидкости, данные насосы представлены поршневыми агрегатами (вытеснитель выполнен в виде диска) и агрегатами плунжерного типа (оснащены внешним сальником). Равномерность подачи жидкости в данных насосах не зависит от напора. Такие насосные установки активно применяются для работы с жидкостями высокой степени вязкости и большим содержанием твердых включений. Кроме того, поршневые насосы обладают функцией самовсасывания. В поршневых насосах в течение одного оборота вала всасывание и нагнетание жидкости осуществляется два раза, поэтому данный вид насосов относится к насосам двойного действия. Буровые плунжерные насосы представляют собой агрегаты простого действия (за время одного оборота вала осуществляют всасывание и нагнетание вещества один раз). Трехпоршневые насосы (оснащенные тремя поршнями) одностороннего действия лучше всех других типов проявили себя в процессе бурения.

Если сравнивать такие насосы с двухцилиндровыми агрегатами, то первые отличаются гораздо более равномерной подачей раствора, легкостью монтажа и меньшей массой.

Буровые насосные установки с вытеснителем в виде поршня, бывают приводного типа, и агрегатами прямого действия, в соответствии с тем, каким образом приводится в движение вытеснитель.

В приводных агрегатах поршень запускается посредством двигателя. В насосах прямого действия, вытеснитель рабочей жидкости соединяется с поршнем силового цилиндра общим штоком.

Согласно количеству цилиндров различают одноцилиндровые, двухцилиндровые, трехцилиндровые, а также многоцилиндровые буровые насосные установки. Цилиндры могут располагаться как горизонтально, так и вертикально. Многоцилиндровые агрегаты существенно дороже в изготовлении, но не имеют значительных преимуществ.

Классификация и характеристики буровых насосов

Буровые насосы представляют собой важный компонент системы буровой установки. Целью их применения является подача буровых растворов непосредственно в скважину для охлаждения породоразрушающих элементов и очистки ствола скважины от шлама. Также буровые насосы применяются для запуска и работы гидравлических забойных двигателей.

Характеристики буровых насосов должны отвечать определенному перечню требований, в числе которых:

  1. Сохранение бесперебойности работы при использовании жидкостей, содержащих химические и механические примеси, а также обеспечение простоты и безопасности использования и легкости проведения ремонта в различных условиях.
  2. Обеспечение постоянной и равномерной подачи жидкости для промывки вне зависимости от изменения показателей давления нагнетательной линии.
  3. Осуществление корректировки подачи промывочной жидкости в диапазоне конкретных требований технологического процесса бурения.
  4. В случае работы с самоходной буровой установкой буровой насос должен быть способен забирать жидкость из емкости даже в случае понижения ее уровня до 4 метров ниже расположения самого насоса.
  5. Обладать небольшой массой и достаточной компактностью (оценивается по отношению к каждому показателю мощности бурового насоса).

Классификация буровых насосов производится на основе общего принципа строения, а также конкретных рабочих показателей, таких как объем подачи жидкости, максимальное давление, высота подъема воды и пр.

Если останавливаться на основных классификационных признаках буровых насосов, а именно – классификации буровых насосов по типу конструкции, то наибольшей популярностью пользуются поршневые и плунжерные буровые насосы. Принцип действия первой категории основан на возвратно-поступательном движении поршня внутри цилиндрического резервуара, за счет чего система клапанов обеспечивает перекачку жидкости. Данный тип обеспечивает наиболее полное соответствие приведенным требованиям к характеристикам бурового насоса.

Плунжерные насосы отличаются от поршневых типом строения самого поршня. Если в поршневом насосе используется поршень, диаметр которого меньше его длины, то плунжерные насосы отличаются меньшим диаметром и наличием внешнего сальникового уплотнения на поршне.

С точки зрения способа приведения в действия буровые насосы можно классифицировать на приводные и насосы прямого действия. По количеству цилиндров бурового насоса выделяют насосы с одним, двумя или тремя цилиндрами. При этом сами цилиндры могут быть расположены как вертикально, так и горизонтально, что также является дополнительным параметром классификации бурового насосного оборудования.

Буровые насосы. Запасные части к буровым насосам

Втулки буровых насосов

К поставке предлагаются втулки из различных материалов, включая втулки с высоким содержанием хрома на внутренней поверхности и керамических втулок с высокими антикоррозионными и антиабразивными свойствами:

EMSCO:

F-1300, F-1600, FB-1300, FB-1600, F-800, F-1000, F-500, F-350, DB-550, DA-700, FA-1600/1300, FC-2200, D-300/500, D-375, D-700.

IDECO:

T-500, T-800, T-1000, T-1300, T-1600.

NATIONAL:

7P50, 8P80, 9P100, 10P130, 12P160, N1300, C-250, K-700, 14-P-220, E-700/G-1000, K-500, K-380, K-500A/700A, C-250/350, JWS-400

GARDNER DENVER:

PZ7, PZ8/9, PZ10/11, FK-FKH, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP.

OILWELL:

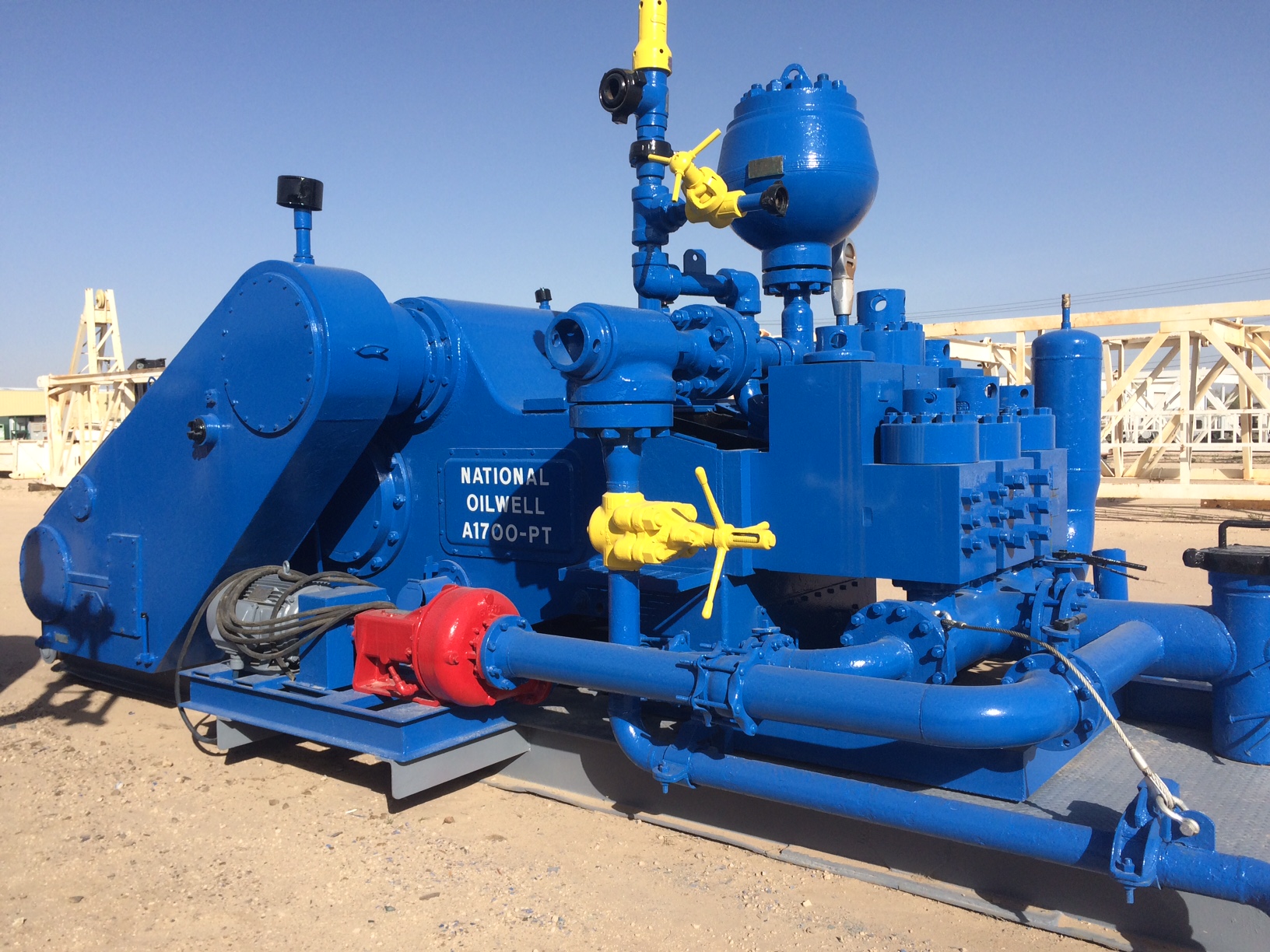

A-560/600-PT, A-850-PT/A-1100-PT, A-1700-PT/A-1400PT

К поставке предлагаются

Поршни буровых насосов

Предлагаются поставки поршней для насосов National, Gardner Denver, Ideco, Emsco, Oilwell из различных современных и традиционных материалов.

Поршни изготавливаются из резины, полиуретана, резины с высокой устойчивостью к агрессивным химическим средам.

Прочие запасные части

Предлагается к поставке большой перечень запасных частей к буровым насосам National, Gardner Denver, Ideco, Emsco, Oilwell.

Краткий перечень поставляемых запасных частей:

Кривошипно-шатунные механизмы, гидравлические коробки, клапана, седла клапанов, штока, ползуны, пальцы ползунов, направляющие, насосы масляные, фильтры, различные уплотнения, сальники и кольца, гайки, муфты, термометры и многое другое.

Запасные части к вертлюгам буровым

Предлагаются к поставке запасные части к вертлюгам нижеуказанных производителей:

NATIONAL (NOV):

P-200/300/400/500/650, P-750, N-24/N-35, N-47/69/815/1324, P & N Gooseneck Connections

OILWELL:

PC100/150, PC225/300/425/500/650

EMSCO:

LB-200/300, LB-400/500/650

IDECO:

TL-120, TL-200, TL-300, TL-400, TL-500

GARDNERDENVER:

SW-400/550

Запасные части к противовыбросовому оборудованию

К поставке предлагаются РТИ и запасные части американского производства для противовыбросового оборудования нижеуказанных производителей:

CAMERON

SHAFFER

Манифольды

Изготовление манифольдов по техническому заданию заказчика для различных областей применения, для буровых установок, буровых платформ, на салазках.

  • Для установки цементирования
  • Штуцерные манифольды
  • Штуцерные манифольды глушения скважины
  • Манифольды для буровых насосов
  • Для гидравлического разрыва
  • Нагнетательные манифольды

Рукава высокого давления

Область применения: рукава высокого давления в сборе для превенторов третьего поколения применяется для гидравлического управления превенторов при бурении скважин.

Подробная информация о рукавах высокого давления

Быстроразъемные соединения (БРС)

Рабочее давление 1000PSI, максимальное давление 1500PSI

Рабочее давление 2000PSI, максимальное давление 3000PSI

Рабочее давление 3000PSI, максимальное давление 4500PSI

Рабочее давление 4000PSI, максимальное давление 6000PSI

Рабочее давление 6000PSI, максимальное давление 9000PSI

Рабочее давление 2000PSI, максимальное давление 3000PSI

Рабочее давление 2000PSI, максимальное давление 3000PSI

Рабочее давление 2000PSI,максимальное давление 3000PSI

Рабочее давление 6000PSI, максимальное давление 9000psi

Рабочее давление 10000PSI, максимальное давление 15000PSI

Рабочее давление15000PSI, максимальное давление 22500PSI

Рабочее давление 20000PSI, максимальное давление 30000PSI

Фитинги

Стандартное исполнение:

Кислотнозащищенное исполнение

Более подробно ознакомиться с другим оборудованием для нефтегазодобывающей отрасли

Буровые насосы

Что представляют собой буровые насосы и какова область их применения и основные задачи – постараемся рассказать об этом в данной статье.



Как ясно из самого называния, буровые насосы входят в состав бурового оборудования, предназначенного для нефтедобычи. Но, основное назначение насоса – обеспечение поступления бурового раствора для пробуренной скважины, чтобы поддержать породу в состоянии взвеси. Благодаря этому процессу ствол шахты освобождается от шлама. Также осуществляется охлаждение долота, чтобы осуществлять дальнейшее буровые работы без поломок и сбоев.



Устройство бурового насоса



Буровой насос устроен из пары основ. Это неотъемлемые части одного механизма, которые обеспечивают правильную работу насоса. На общей раме собрана механическая часть насоса, но она взаимодействует и с гидравлической. В механическую часть входит корпус, оснащённый узлами смазочной системы, редуктора, распределительного блока, кривошипно-ползунного механизма, трансмиссионного вала и приводного шкива.



В гидравлическую же часть входит гидравлический блок с входными и выходными клапанами, расположенными попарно, цилиндропоршневой группы, блока охлаждения группы цилиндров и поршней, пневмокомпенсатора и конечно предохранительного клапана.



Общий принцип действия любого бурового насоса заключается в следующем – через трансмиссию двигателя к коренному валу, который снабжён кривошипным механизмом с шатунами, соединёнными крейцкопфом, передаётся вращательное движение. Кривошипный механизм и шатуны, делают вращательное движение вала, возвратно-поступательными движениями крейцкопфа, а также штока и поршня. Двигаясь в цилиндре, поршень, благодаря клапанам, образует давление, под которым всасывается буровая жидкость. При этом, когда происходит движение влево, закрывается всасывающий клапан, но затем при повышении давления в трубопроводе, то клапан открывается и раствор выходит. Затем процесс повторяется снова и снова.



Хорошо отвечают технологическим требованиям трёхпоршневые насосы, действующие односторонне. Двусторонний насос с двумя цилиндрами, действует не настолько мощно, как насос с тремя цилиндрами. Односторонний и гораздо более мощный раствор предоставляет гораздо более равномерную подачу бурового раствора. Также их положительные качества состоят в том, что на таких насосах происходит более лёгкая смена быстроизнашивающихся деталей, что очень удобно в работе. Быстрота замены и лёгкость самого материала, делает такие насосы ещё более удобными для эксплуатации.





Мощность приводных насосов может колебаться от пятидесяти до полутора тысяч литров жидкости в минуту. Они достаточно долговечны и имеют ряд достоинств, которые позволяют им работать в самых сложных условиях – при изменчивом климате, с разным типом растворов, которые могут быть очень вязкими по консистенции. При этом поток, как правило, поступает стабильно, без задержек, перемешиваясь внутри или перемещаясь пульсирующими толчками. Давление, которое нагнетается насосом, не зависит от скорости вращения – они могут различаться независимо друг от друга. Этот поток регулируется специально при помощи двигателя. Так как насосы имеют относительно небольшой вес, что упрощает их монтаж, а такие заменяемые детали, как поршни, стоят совсем недорого, и это делает процесс добычи гораздо более выгодным.







Характеристики бурового насоса



Но у каждого вида бурового насоса есть свои достоинства и недостатки. Поэтому стоит рассмотреть и двухпоршневой насос более подробно. Это устройство, которое предназначено для работы в противофазе, что способствует оптимальной передаче буровой жидкости. Равномерное обеспечение жидкостью осуществляется при помощи специального мембранного компенсатора. Обычно редуктор вмонтирован в насос и имеет зубчатый вид.



Вращающая часть, характеризует насосы на электрической тяге, но также они могут иметь и двигатель внутреннего сгорания, которая направлена в редуктор с клиноременной передачей. Как правило, это очень объёмные виды насосов, которые могут также обладать и всасывающей функцией. Но в таблицах параметров насосов эту характеристику, обычно  вписывают как допустимую высоту всасывания в параметрах вакуума.



Виды буровых установок, оснащённых различными насосами. Эти насосы предназначены для промывания и откачки жидкости, и делятся на три типа – штанговые, винтовые и скважинные насосы. Такие конструкции, как правило, кроме всех прочих агрегатов и устройств, оснащены различным электрооборудованием и кабельными линиями. Такую кабельную линию вместе с агрегатом и опускают в скважины, посредством насосно-компрессорных трубопроводов. Подключённая к такой конструкции наземная часть представляет собой трансформаторную подстанцию и аппаратуру, которая служит для пуска и отладки оборудования и агрегатов.



Винтовые насосы имеют около тридцати восьми различных типов исполнения. Они зависят от того, как соединены секции, от входного модуля и конструкции рабочих колёс.



Разные виды насосов используются в различных областях промышленности, но особенно важными их качество и технологичность, является именно для нефтедобычи, где используются именно такие насосы, какие выгодны именно в той области.

Устройство и принцип работы буровых насосов - Знание

Под обеспечением циркуляции понимается совокупность следующих процессов:

нагнетание бурового раствора в скважину

поддержание выбуренной породы во взвешенном состоянии

очистка ствола шахты и забоя от шлама

охлаждение долота в процессе бурения

Как в самом общем виде представить работу бурового насоса?

1 стадия – через трансмиссию двигателя к валу передается вращательное движение

2 стадия – побочные механизмы (шатуны, крейцкопф, кривошипное устройство и др. ) преобразуют вращательное движение вала в возвратно-поступательное

3 стадия – поршень в процессе движения в цилиндре формирует область давления, в которую всасывается буровая жидкость (далее при повышении давления в трубопроводе закрытый до этого всасывающий клапан открывается, и раствор выходит)

Буровые насосы бывают двух типов:

-Двухцилиндровый

-Трехцилиндровый

Трехцилиндровый тип бурового насоса эффективнее в силу следующих свойств и особенностей:

увеличенная в 2 раза в сравнении с двухцилиндровым типом равномерность подачи раствора

возможность быстрой смены поршней, втулок и прочих деталей, подвергающихся быстрому износу

общая масса снижена до 35 %

Трехпоршневые буровые насосы наиболее полно отвечают требованиям технологий бурения. Они обеспечивают наименьшую степень неравномерности давления на выходе и меньший износ штоков и клапанов поршня соответственно.

Основное предназначение буровых насосов.

Обеспечение циркуляции бурового шлама и предотвращение его оседания в процессе бурения скважин.

Буровой насос также может применяться для подъема разбуриваемой породы на поверхность и очистки скважины от взвесей породы.

Устройство буровых насосов

Буровые насосы состоят из гидравлической и механической составных частей. Части смонтированы на общей раме.

Гидравлическая часть бурвого насоса:

гидравлический блок с входными и выходными клапанами

цилиндропоршневая группа

блок охлаждения

пневмокомпенсатор

предохранительный клапан

Механическая часть бурового насоса:

блок распределения

редуктор

трансмиссионный вал

приводной шкив

ползунный механизм

корпус с узлами системы смазки

Работа бурового насоса в общем виде можно представить в три стадии:

Первая стадия – через трансмиссию двигателя к валу передается вращательное движение

Вторая стадия – побочные механизмы (шатуны, крейцкопф, кривошипное устройство и др. ) преобразуют вращательное движение вала в возвратно-поступательное

Обратите внимание

Третья стадия – поршень в процессе движения в цилиндре формирует область давления, в которую всасывается буровая жидкость (далее при повышении давления в трубопроводе закрытый до этого всасывающий клапан открывается, и раствор выходит)

Шифры, параметры, характеристики и другие технические показатели буровых насосов ВЗБТ и ПО “Уралмаш” приведены ниже (табл. 16-21).

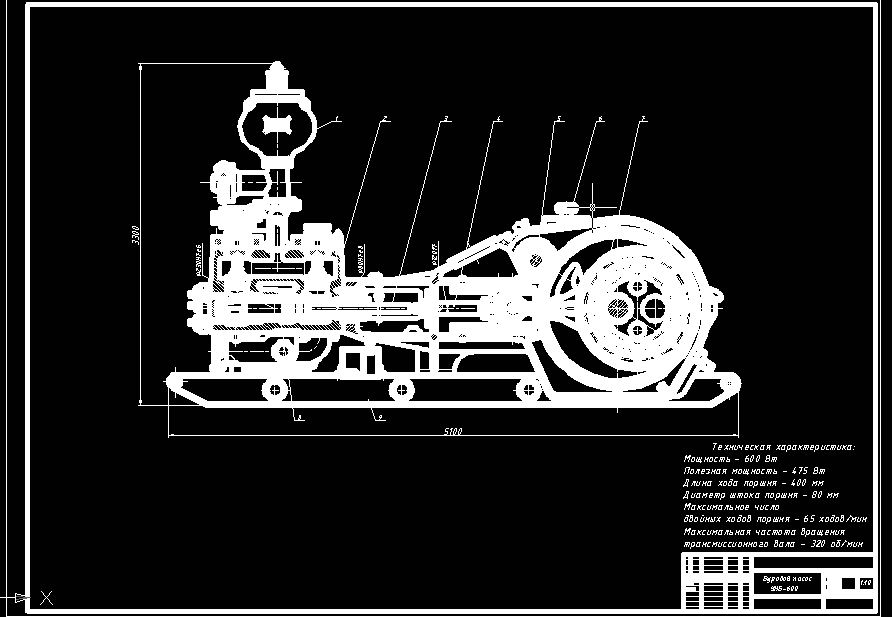

Техническая характеристика насоса УНБ-600А* (геометрические размеры, мм)

НаименованиеЗначение
Координаты точки Д (всасывающий коллектор):
по высоте625
от переднего края рамы335
Координаты точки Б (нагнетательный коллектор):
по высоте2092
от переднего края рамы495
Координаты точки В (трансмиссионный вал):
по высоте1500
от оси насоса1320
от заднего края рамы1872
Диаметр трансмиссионного вала (под шкив)175
Высотная отметка точки А3305
Высотная отметка точки Г2010
Высотная отметка осей цилиндров1035
Ширина рамы (размер Е)2016
Длина рамы (размер 3)5100
Расстояние между осями всасывающих клапанов:
вдоль оси насоса720
перпендикулярно оси насоса1640
Расстояние между осями нагнетательного клапана:
вдоль оси насоса20
перпендикулярно оси насоса690
Расстояние между осями цилиндров690
Ширина насоса со шкивом3016
Высота насоса с установленным консольно-поворотным краном4197

Буровые насосы: особенности конструкции

Данный тип насоса имеет механическую и гидравлическую часть.

Механическая часть включает:

  • Корпус;

  • Редуктор;

  • Распределительный блок;

  • Кривошипно-ползунный механизм;

  • Трансмиссионный вал;

  • Приводной шкив.

Гидравлическая часть включает:

  • Гидравлический блок, входной/выходной клапан;

  • Группу цилиндров и поршней;

  • Блок охлаждения;

  • Пневмокомпенсатор;

  • Предохранительный клапан.

Буровые насосы: область применения

Буровые насосы используются в нефтедобывающей отрасли в следующих целях:

  • Доставка промывочной жидкости в скважину, с целью очищения ее от шлама;

  • Охлаждение инструментов, которые подвержены разрушению под воздействием породы;

  • Запуск в работу гидравлических двигателей;

  • Нагнетание бурового раствора в скважину;

  • Поддержание породы в виде взвеси.

Инженеры всегда готовы проконсультировать или предоставить дополнительную техническую информацию по предлагаемым герметичным насосам.

Головные Представительства в странах СНГ:

России
Казахстане
Украине
Туркменистане
Узбекистане
Латвии
Литве

К поставке предлагаются втулки из различных материалов, включая втулки с высоким содержанием хрома на внутренней поверхности и керамических втулок с высокими антикоррозионными и антиабразивными свойствами:

EMSCO/BOMCO:

F-1300, F-1600, FB-1300, FB-1600, F-800, F-1000, F-500, F-350, DB-550, DA-700, FA-1600/1300, FC-2200, D-300/500, D-375, D-700.

IDECO:

T-500, T-800, T-1000, T-1300, T-1600.

NATIONAL:

7P50, 8P80, 9P100, 10P130, 12P160, N1300, C-250, K-700, 14-P-220, E-700/G-1000, K-500, K-380, K-500A/700A, C-250/350, JWS-400

GARDNER DENVER:

PZ7, PZ8/9, PZ10/11, FK-FKH, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP.

OILWELL:

A-560/600-PT, A-850-PT/A-1100-PT, A-1700-PT/A-1400PT

К поставке предлагаются

Поршни буровых насосов

Предлагаются поставки поршней для насосов National, Gardner Denver, Ideco, Emsco, Oilwell из различных современных и традиционных материалов.

Поршни изготавливаются из резины, полиуретана, резины с высокой устойчивостью к агрессивным химическим средам.

Прочие запасные части

Предлагается к поставке большой перечень запасных частей к буровым насосам National, Gardner Denver, Ideco, Emsco, Oilwell.

Краткий перечень поставляемых запасных частей:

Кривошипно-шатунные механизмы, гидравлические коробки, клапана, седла клапанов, штока, ползуны, пальцы ползунов, направляющие, насосы масляные, фильтры, различные уплотнения, сальники и кольца, гайки, муфты, термометры и многое другое.

Запасные части к вертлюгам буровым

Предлагаются к поставке запасные части к вертлюгам нижеуказанных производителей:

NATIONAL (NOV):

P-200/300/400/500/650, P-750, N-24/N-35, N-47/69/815/1324, P & N Gooseneck Connections

OILWELL:

PC100/150, PC225/300/425/500/650

EMSCO:

LB-200/300, LB-400/500/650

IDECO:

TL-120, TL-200, TL-300, TL-400, TL-500

GARDNERDENVER:

SW-400/550

ВПТ - Нефтемаш - F-1300

Триплексный поршневой одноходовой буровой насос

Компания ООО "ВПТ-НЕФТЕМАШ" предлагает к реализации износостойкие быстромонтажные трехпоршневые буровые насосы серии F. Максимальное давление в данном насосе 35 МПа (5000 фунт/кв. дюйм), максимальное замещение 50,45 л/сек. (Ø180 мм). Буровые насосы этой серии применяются для перекачивания бурового раствора при работе буровых комплексов на среднем и глубоком бурении.

Насос сертифицирован в соответствии с ISO 9001 и ГОСТ Р, изготавливается в строгом соблюдении требований API 7К. Корпус насоса выполнен по системе Fully Quick Kit, что позволяет оперативно и без лишних усилий заменять направляющие втулки, клапаны, сальники и уплотнения. Приводная часть насоса имеет систему смазки разбрызгиванием под давлением, принудительного типа. Большая длина хода плунжеров и малое количество ходов в минуту позволяет достигнуть максимального коэффициента полезного действия и минимального срока межремонтных операций.

Liner Size (mm)

Диаметр втулки (мм)

130 140 150 160  170 180

Pump Speed

(SPM)

Скорость насоса
(об. в мин.)

Power

Мощность

Theoretical Displacement (L/s)

Теоретический объем (литр/сек)

F-1300
KW    КВт HP   л.с.
130 1036 1048 26.31 30.52 35.04 39.86 45.00 50.45
120 956 1300 24.29 28.17 32.34 36. 79 45.54 46.57
110 876 1192 22.27 25.82 29.65 33.72 38.08 42.69
100 797 1083 20.24 23.48 26.95 30.66 34.62 38.81
90 717 975 18.22 21.13 24.26 27. 59 31.16 34.93

Pressure Rating MPa

Номинальное давление

МПа



F-1300

MРa

МПа



34.3 30.5 26.6 23.4 20.7 18.5

kg/cm2

кг/см2


350 310 270 238 211 188

Технические характеристики

Type

Тип

Triplex Single Acting Piston Pump F-1300

Триплексный поршневой насос F-1300

Rated power

Номинальная мощность

1300 HP (956 KW)





1300 л. с. (956 КВт)

Rated speed

Номинальная скорость

120 SPM

120 об. в мин.

 Gear ratio

Передаточное число

 4.206:1

4.206:1

 Stroke length

Длина хода

305 mm (12")

305 мм (12")

Suction inlet

Входной патрубок

 130 mm (5 1/8")

130 мм (5 1/8")

 Weight

Вес

 23900 kg

23900 кг

Буровой насос - оборудование для энергетической зоны

1.

0 Назначение
Power Zone Equipment, Inc. Политика конфиденциальности данных

Политика, изложенная ниже, описывает личные данные, которые может собирать Power Zone Equipment, то, как Power Zone Equipment использует и защищает эти данные, и кому мы можем их передавать. Эта политика предназначена для уведомления отдельных лиц о личных данных в целях соблюдения законов и нормативных актов о конфиденциальности данных юрисдикций, в которых работает Power Zone Equipment.

Power Zone Equipment призывает наших сотрудников, независимых подрядчиков, клиентов, поставщиков, коммерческих посетителей, деловых партнеров и другие заинтересованные стороны ознакомиться с этой политикой. Используя наш веб-сайт или отправляя личные данные в Power Zone Equipment любыми другими способами, вы подтверждаете, что понимаете и соглашаетесь соблюдать эту политику, а также соглашаетесь с тем, что Power Zone Equipment может собирать, обрабатывать, передавать, использовать и раскрывать ваши личные данные как описано в этой политике.

2.0 Персональные данные

Power Zone Equipment обязуется соблюдать все разумные меры предосторожности для обеспечения конфиденциальности и безопасности личных данных, собранных Power Zone Equipment. Во время использования вами нашего веб-сайта или посредством других коммуникаций с Power Zone Equipment, персональные данные могут собираться и обрабатываться Power Zone Equipment. Как правило, Power Zone Equipment собирает личную контактную информацию (например, имя, компания, адрес, номер телефона и адрес электронной почты), которую вы сознательно предоставляете при регистрации, запросе котировок, ответах на вопросы или иным образом для использования в наших коммерческих отношениях.Иногда мы можем собирать дополнительные персональные данные, которые вы добровольно предоставляете, включая, помимо прочего, название должности, дополнительную контактную информацию, дату рождения, хобби, области интересов и профессиональную принадлежность.

3.0 Использование личных данных

Веб-сайт

Power Zone Equipment предназначен для использования клиентами Power Zone Equipment, коммерческими посетителями, деловыми партнерами и другими заинтересованными сторонами в деловых целях. Персональные данные, собранные Power Zone Equipment через свой веб-сайт или другими способами, используются для поддержки наших коммерческих отношений с вами, включая, помимо прочего, обработку заказов клиентов, заказов от поставщиков, управление учетными записями, изучение потребностей клиентов. , отвечая на запросы и предоставляя доступ к информации.Кроме того, в соответствии с законами и постановлениями соответствующей юрисдикции для поддержки наших отношений с вами:

  • мы можем передавать персональные данные нашим аффилированным лицам, чтобы лучше понять потребности вашего бизнеса и способы улучшения наших продуктов и услуг;
  • мы можем использовать сторонних поставщиков услуг, чтобы помочь нам в сборе, сборке или обработке личных данных в связи с услугами, связанными с нашими деловыми отношениями;
  • мы (или третье лицо от нашего имени) можем использовать личные данные, чтобы связаться с вами по поводу предложения оборудования Power Zone для поддержки вашего бизнеса или для проведения онлайн-опросов, чтобы лучше понять потребности наших клиентов; и
  • мы можем использовать личные данные для маркетинговой и рекламной деятельности.

Если вы решите не использовать свои личные данные для поддержки наших отношений с клиентами (особенно для прямого маркетинга или исследования рынка), мы будем уважать ваш выбор. Мы не продаем ваши персональные данные третьим лицам и не передаем их третьим лицам, за исключением случаев, указанных в настоящей политике. Power Zone Equipment будет хранить ваши персональные данные до тех пор, пока вы поддерживаете отношения с клиентами с Power Zone Equipment и / или если вы зарегистрировались для получения маркетинговых или иных сообщений от Power Zone Equipment, до тех пор, пока вы не потребуете, чтобы мы удалили такие персональные данные. .

4.0 Сторонние поставщики услуг

Power Zone Equipment является коммерческим оператором своего веб-сайта и использует поставщиков услуг для оказания помощи в размещении или иным образом выступая в качестве обработчиков данных, для предоставления программного обеспечения и контента для наших сайтов и для предоставления других услуг. Power Zone Equipment может раскрывать предоставленные вами личные данные этим третьим сторонам, которые предоставляют такие услуги по контракту для защиты ваших личных данных. Кроме того, в соответствии с законами и нормативными актами соответствующей юрисдикции Power Zone Equipment может раскрывать личные данные, если такое раскрытие:

  • - использование персональных данных для дополнительной цели, которая напрямую связана с первоначальной целью, для которой персональные данные были собраны;
  • необходим для подготовки, согласования и исполнения договора с вами;
  • требуется законом или компетентными государственными или судебными органами;
  • необходимо для обоснования или сохранения судебного иска или защиты;
  • является частью корпоративной реструктуризации, продажи активов, слияния или продажи; или,
  • Код
  • необходим для предотвращения мошенничества или других незаконных действий, таких как умышленные атаки на информационные системы Power Zone Equipment.

5.0 Международная передача данных

Обратите внимание, что для наших клиентов в Швейцарии и Европейском союзе (ЕС) компания Power Zone Equipment находится в США. Если вы используете наши веб-сайты или веб-порталы, либо вся информация, включая личную информацию, может быть передана в Power Zone Equipment (включая субподрядчиков, которые могут поддерживать и / или управлять нашим веб-сайтом) в США и других странах и может быть передана третьим лицам. вечеринки, которые могут быть расположены в любой точке мира.Хотя сюда могут входить получатели информации, находящиеся в странах, где уровень правовой защиты вашей личной информации может быть ниже, чем в стране вашего местонахождения, мы будем защищать вашу информацию в соответствии с требованиями, применимыми к вашей информации и / или местоположению. В частности, для передачи данных за пределы ЕС, Power Zone Equipment будет использовать соглашения о передаче данных, содержащие Стандартные договорные положения. Используя наши веб-сайты или веб-порталы, вы недвусмысленно соглашаетесь на передачу вашей личной информации и другой информации в США и другие страны для целей и использования, описанных в настоящем документе.

6.0 Автоматический сбор неличных данных

Когда вы заходите на веб-сайты или веб-порталы Power Zone Equipment, мы можем автоматически (т. Е. Не путем регистрации) собирать неличные данные (например, тип используемого интернет-браузера и операционной системы, доменное имя веб-сайта, с которого вы пришли, количество посещения, среднее время нахождения на сайте, просмотренные страницы). Мы можем использовать эти данные и делиться ими с нашими филиалами по всему миру и поставщиками соответствующих услуг для мониторинга привлекательности наших веб-сайтов и улучшения их производительности или содержания.В этом случае обработка выполняется анонимно и по усмотрению Power Zone Equipment.

7.0 Прочие онлайн-данные

Кроме того, для некоторых технических онлайн-приложений или других взаимодействий с оборудованием Power Zone может потребоваться ввод коммерческих и технических данных. Предоставляя запрошенную информацию, вы даете согласие на обработку и хранение такой информации компанией Power Zone Equipment. Если в Power Zone Equipment не указано, что вы хотите удалить эту информацию с сервера Power Zone Equipment, такая информация может быть сохранена Power Zone Equipment и использована для будущих коммерческих коммуникаций.Запрос на удаление этой информации может быть сделан по контактной информации, указанной ниже. Power Zone Equipment будет принимать все разумные меры предосторожности, чтобы гарантировать, что никакая такая информация не будет предоставлена ​​или разглашена другим третьим сторонам, за исключением, если применимо, тех третьих сторон, которые выполняют хостинг, обслуживание и связанные с этим услуги сайта.

8.0 «Файлы cookie» - информация, автоматически сохраняемая на вашем компьютере

Файлы cookie - это информация, которая автоматически сохраняется на компьютере пользователя веб-сайта.Когда пользователь просматривает веб-сайт (-ы) Power Zone Equipment, Power Zone Equipment может сохранять некоторые данные на компьютере пользователя в форме «файлов cookie», чтобы автоматически распознавать пользователя при будущих посещениях веб-сайта (-ов) Power Zone Equipment. Power Zone Equipment приложит разумные усилия для обеспечения соблюдения законов и постановлений соответствующих юрисдикций в отношении файлов cookie.

9,0 Дети

Power Zone Equipment не будет сознательно собирать персональные данные от детей младше 18 лет.Веб-сайт (-ы) Power Zone Equipment не предназначен для лиц младше 18 лет

10.0 Безопасность и целостность данных

Power Zone Equipment будет принимать разумные меры предосторожности для защиты личных данных, находящихся в его распоряжении, от риска потери, неправильного использования, несанкционированного доступа, раскрытия, изменения и уничтожения. Power Zone Equipment периодически пересматривает свои меры безопасности, чтобы обеспечить конфиденциальность личных данных.

Power Zone Equipment будет использовать личные данные только способами, совместимыми с целями, для которых они были собраны или впоследствии разрешены вами.В то время как Power Zone Equipment будет принимать разумные меры для обеспечения того, чтобы личные данные соответствовали его предполагаемому использованию, были точными, полными и актуальными, Power Zone Equipment также полагается на каждого человека, чтобы помочь в предоставлении точных обновлений его или ее личных данных.

11.0 Ссылки на другие веб-сайты

Веб-сайты

Power Zone Equipment могут содержать «ссылки» на веб-сайты, принадлежащие третьим сторонам и управляемые ими. Получив доступ к этим ссылкам, которые предоставлены для вашего удобства, вы покинете наш сайт и будете подчиняться политике конфиденциальности другого веб-сайта.Эта политика не распространяется на любую личную информацию, которую вы предоставляете посторонним третьим лицам.

12.0 Сохранение данных

В целом, Power Zone Equipment будет хранить персональные данные только столько времени, сколько необходимо для конкретной цели обработки и в соответствии с политикой управления записями Power Zone Equipment, или в соответствии с другими требованиями законов и нормативных актов конкретной юрисдикции. Например, данные будут храниться в течение периода времени, в течение которого вы имеете право использовать веб-сайты с оборудованием Power Zone, включая любые инструменты для оборудования Power Zone, доступные через наши веб-сайты. После прекращения действия такой авторизации ваши личные данные, связанные с использованием веб-сайтов Power Zone Equipment, будут удалены.

13.0 Доступ к данным и исправление

По запросу Power Zone Equipment предоставит физическим лицам разумный доступ к личным данным, которые она хранит о них. Кроме того, Power Zone Equipment будет принимать разумные меры, чтобы позволить отдельным лицам исправлять, изменять или удалять информацию, которая является неточной или неполной. Power Zone Equipment также полагается на каждого человека, чтобы помочь в предоставлении точных обновлений его или ее личных данных.Чтобы получить доступ, исправить, изменить или удалить личные данные Power Zone Equipment о человеке, физическое лицо должно связаться со следующим:

ТЕЛЕФОН: + 1-719-754-1981 | ЭЛЕКТРОННАЯ ПОЧТА: [email protected]

14.0 Права ЕС на конфиденциальность данных

Если ваши персональные данные обрабатываются в ЕС или вы являетесь резидентом ЕС, Общий регламент ЕС о защите данных предоставляет вам определенные права в соответствии с законом. В частности, право на доступ, исправление или удаление ваших личных данных Power Zone Equipment.

В той степени, в которой это требуется действующим законодательством, Power Zone Equipment будет предоставлять физическим лицам разумный доступ к личным данным, которые Power Zone Equipment хранит о них, и будет принимать разумные меры, чтобы позволить таким лицам исправлять, изменять или удалять информацию, которую Power Zone имеет в отношении их. Power Zone Equipment также полагается на каждого человека, чтобы помочь в предоставлении точных обновлений его или ее личных данных. Чтобы получить доступ, исправить, изменить или удалить персональные данные, которые Power Zone Equipment хранит о физическом лице, физическое лицо должно связаться с его или ее коммерческим представителем Power Zone Equipment или связаться с нами по следующему адресу электронной почты: sales @ powerzone.com.

Если у вас есть комментарий, вопрос или жалоба относительно того, как Power Zone Equipment обрабатывает ваши личные данные, мы приглашаем вас связаться с нами, чтобы мы могли решить этот вопрос. Кроме того, лица, находящиеся в ЕС, могут подать жалобу на обработку своих личных данных в органы по защите данных ЕС (DPA). Следующая ссылка может помочь вам найти подходящий DPA: http://ec.europa.eu/justice/data-protection/bodies/authorities/index_en.htm.

15.0 Изменения в этой Политике

Power Zone Equipment оставляет за собой право время от времени изменять эту политику, чтобы она точно отражала правовую и нормативную среду и наши принципы сбора данных. Когда в эту политику будут внесены существенные изменения, Power Zone Equipment разместит пересмотренную политику на нашем веб-сайте.

16.0 Вопросы и комментарии

Если у вас есть какие-либо вопросы или комментарии по поводу этой политики (например, для просмотра и обновления или удаления ваших личных данных из нашей базы данных), пожалуйста, свяжитесь с + 1-719-754-1981 или sales @ powerzone.com

Все о буровых насосах

Буровой насос - это насос с поршневым приводом, который может производить операции под высоким давлением для безопасной перекачки высоковязких жидкостей на большую глубину. Буровой насос находит множество применений в промышленности, но он оказался неоценимым во многих буровых работах. Давайте посмотрим на буровые насосы и на то, почему они так хорошо подходят для отраслей, которые они обслуживают.

Конструкция бурового насоса

Буровой насос - это поршневой насос, в котором поршень в цилиндре используется для перекачки жидкостей под высоким давлением.Буровой насос может генерировать до 7500 фунтов на квадратный дюйм (52000 кПа) при нормальной работе. Буровые насосы имеют объемную конструкцию.

Буровые насосы

доступны в различных конфигурациях и размерах. Однако буровые насосы обычно бывают двух основных типов: дуплексные и тройные. Двойной буровой насос оснащен двумя поршнями (или плунжерами), которые постоянно перемещают жидкость.

Триплексный буровой насос практически заменил дуплексную версию в большинстве приложений, хотя вы все равно найдете последнюю в использовании в некоторых небольших странах. Тройной буровой насос имеет трехпоршневую (плунжерную) конструкцию, которая более эффективна, чем дуплексная конструкция.

Последними разработками бурового насоса являются пятиступенчатая и шестигранная версии. Как следует из названия, эти конструкции имеют пять или шесть поршней с возвратно-поступательным движением. Хотя эти буровые насосы не получили широкого распространения по сравнению с тройной конструкцией, они распределяют насосное действие по циклу вращения, создавая меньше шума бурового раствора. Это позволяет проводить более точные измерения и регистрацию во время работы.

Детали бурового насоса

Буровой насос состоит из двух основных частей: гидравлической и силовой. Сторона подачи жидкости - это место, где происходит фактическая перекачка. Компоненты гидравлической части состоят из клапанов, поршней (или плунжеров) и гильз.

Поскольку гидравлическая часть находится в постоянном контакте с перекачиваемым материалом, большинство современных конструкций допускают быструю замену изношенных компонентов по мере необходимости. Это значительно продлевает срок службы агрегата без необходимости полной замены насоса.

Силовая часть бурового насоса отвечает за получение входной мощности, обычно через приводной вал, и преобразование ее в возвратно-поступательное движение, необходимое для поршней. В большинстве применений буровых насосов в приводной части для этого преобразования используется коленчатый вал с крейцкопфом.

Как они работают

Мощность вращения подается на буровой насос от внешнего источника питания. Приводной конец насоса преобразует эту вращательную энергию через коленчатый вал в возвратно-поступательное движение, которое перемещает поршни.

Поршни перемещаются вперед и назад в своих гильзах, оказывая давление на камеру цилиндра. Во время втягивания поршня клапаны открываются, позволяя жидкости втягиваться в цилиндр. Как только поршень полностью втянут, он возвращается в цилиндр.

В это время впускные клапаны закрыты, а выпускные клапаны открыты, позволяя поршню вытеснять жидкость из цилиндра под давлением. Как только поршень достигает максимальной глубины в цилиндре, выпускные клапаны закрываются, и процесс повторяется.

Вспомогательные компоненты

Из-за давления и перекачиваемого материала большинство буровых насосов может создавать сильную вибрацию. Для борьбы с этим во многих применениях буровых насосов используются гасители пульсаций. Обычно они используются как на стороне всасывания, так и на стороне нагнетания насоса.

В некоторых случаях поршневой насос прямого вытеснения может откачивать жидкости под давлением, меньшим, чем давление пара. Когда это происходит, может иметь место разрушительная кавитация.В этих случаях может потребоваться нагнетательный насос на впускной стороне для поддержания положительного давления на всасываемом потоке.

Параметры насоса

При выборе бурового насоса необходимо использовать два основных параметра: давление и рабочий объем. Давление - это чистое давление перекачки, которое насос может безопасно обеспечить. Требования к давлению возрастают по мере увеличения глубины бурения и вязкости жидкости (или суспензии).

Рабочий объем - это объем жидкости, который насос может перекачать в течение заданного периода времени.В большинстве случаев это количество сбрасываемых литров в минуту.

Приложения

Буровые насосы

идеально подходят для перекачивания большого количества жидкости под высоким давлением. Они считаются неотъемлемой частью большинства буровых установок для нефтяных скважин. Буровые насосы могут перекачивать суспензию высокой концентрации и высокой вязкости в стабильном потоке, что делает их пригодными для многих применений.

Буровые насосы

- бесценный инструмент, когда требуется перекачка жидкостей под высоким давлением и высокой вязкостью.Mader Electric, Inc. специализируется на ремонте и установке буровых насосов, а также на обучении насосов. Свяжитесь с нами, чтобы узнать, как мы можем помочь вам с перекачкой.

Доступные для продажи различные типы буровых насосов

Буровые насосы используются на буровых установках. Это поршневые насосы для циркуляции бурового раствора, что делает их идеальными при бурении нефтяных скважин. Если вы ищете буровой насос для продажи, отличное место для начала - онлайн, и HENDERSON здесь, чтобы помочь обучить и найти идеальный буровой насос для ваших буровых работ.

Мы находимся в Хьюстоне, штат Техас, США, и являемся ведущим поставщиком восстановленного и бывшего в употреблении бурового оборудования международным и отечественным буровым подрядчикам. Буровые насосы относятся к типу бурового оборудования, которое мы предлагаем, и мы предлагаем их в различных типах, поэтому вы можете быть уверены, что найдете для продажи подходящий буровой насос, соответствующий вашим потребностям и бюджету.

Ниже приведены три различных способа классификации насосов для бурового раствора:

Тройной буровой насос - Мы рекомендуем тройной буровой насос для буровых работ, требующих высокого давления насоса.Одним из наиболее распространенных применений тройного бурового насоса является бурение нефтяных скважин, и он работает за счет уменьшения объема выпускаемой рабочей жидкости для создания давления, достаточного для создания потока.

Тройной буровой насос поставляется с тремя поршнями, средний из которых создает большее давление на коленчатый вал. Однако будьте осторожны с высокой нагрузкой на поршень, которая может вызвать чрезмерное приложение давления, которое может привести к выходу из строя или растрескиванию коленчатого вала. Обязательно ознакомьтесь с нашим ассортиментом тройных буровых насосов, выставленных на продажу здесь.

Буровой насос Quintuplex - Эти буровые насосы используются для перекачивания жидкости во время буровых работ и работают как возвратный поршень непрерывного действия. Их внешние подшипники помогают в опоре коленчатого вала, обеспечивая правильную работу пяти эксцентриковых шкивов.

Двойной буровой насос - Используйте двойные буровые насосы, чтобы обеспечить циркуляцию бурового раствора или подачу жидкости на дно скважины из системы очистки бурового раствора. Несмотря на более старую технологию, чем тройной буровой насос, дуплексные насосы могут работать как на электричестве, так и на дизельном топливе, а техническое обслуживание упрощается благодаря их бинокулярным плавающим уплотнениям и предохранительным клапанам.

Есть вопросы?

Свяжитесь с нашей командой сегодня или нажмите здесь, чтобы просмотреть наш перечень лучших в отрасли буровых насосов.

Руководство по выбору буровых насосов

| Инженерное дело360

Буровые насосы - это большие поршневые насосы, которые используются для циркуляции «бурового раствора» на буровой установке. Поршневой насос означает, что они похожи на обычный автомобильный двигатель, но они используют свои поршни в обратном направлении для накачки, вместо того, чтобы передавать энергию сгорания на коленчатый вал.Они могут постоянно обеспечивать давление до 7500 фунтов на квадратный дюйм. Буровые насосы обеспечивают циркуляцию бурового раствора на забой скважины с нужным давлением и объемом, чтобы выносить буровой мусор из ствола скважины.

Буровые насосы классифицируются по количеству поршней. Два поршня делают его дуплексом, три поршня - триплексом, а шесть поршней - шестигранным насосом. Чаще всего используется трехпоршневой ряд или трехпоршневой насос. Гидравлическая часть насоса, эквивалент его головки блока цилиндров, и корпуса могут быть легко сняты и доступны, поэтому клапаны, подшипники и поршни внутри могут быть легко обслужены.Высокое давление и вязкий песчаный буровой раствор быстро изнашивают его внутренние части.

Буровые насосы можно разделить на насосы одинарного или двойного действия. Это означает, что каждый поршень имеет один или два рабочих конца. Одинарное действие означает, что они качают только в одном направлении, а двойное действие означает, что поршень перекачивает буровой раствор в обоих направлениях.

Большинство буровых насосов имеют кривошипно-шатунную передачу крейцкопфа. Это означает, что шатун поршня закреплен перпендикулярно задней части головки поршня, и имеется промежуточный стержень, который соединяет шейку коленчатого вала с концом штока поршня.Шток поршня закреплен на месте с помощью втулки, поэтому на поршень не будут действовать боковые силы или поршни не будут раскачиваться вперед и назад в отверстии цилиндра, в отличие от простого автомобильного двигателя. Обычно они охлаждаются распылением, при этом охлаждающая вода распыляется непосредственно на поршни, гильзы и другие движущиеся части насоса.

Операция

Буровые насосы встроены в буровые установки, поэтому они, как правило, не являются автономными устройствами. Буровые насосы имеют приводной двигатель и подключаются к бакам для смеси для подачи бурового раствора по мере необходимости.Входной и выходной концы жидкости насоса подводятся непосредственно к бурильной колонне и затрубному пространству ствола скважины. Насосы обычно имеют демпферы пульсаций как на входе, так и на выходе жидкости, чтобы сглаживать колебания давления в селевом потоке.

Буровые насосы обычно приводятся в действие электрическими или дизельными двигателями. Дизельные двигатели лучше всего подходят для удаленных мест. Двигатели имеют пониженную передачу, поскольку большинство насосов работают со скоростью от 100 до 200 об / мин, поскольку двигатели обычно вращаются намного быстрее. В большинстве насосов с электрическим приводом используются двигатели переменного тока, также доступны установки двигателей постоянного тока. Самые большие буровые насосы имеют мощность более 2500 л.с.

Буровой раствор или раствор циркулирует через жидкостную часть насоса. Он закачивается через центральное отверстие бурового вала и его долота, бурильную колонну. Буровой раствор возвращается на поверхность через кольцевое пространство ствола скважины или пространство между стволом и внутренним диаметром ствола скважины. Глубокая скважина, такая как морская буровая установка, требует давления 7500 фунтов на квадратный дюйм, чтобы заставить буровой раствор опускаться и возвращаться обратно. Эти колодцы могут быть на 10 миль ниже поверхности воды и дна океана.Буровой раствор обычно представляет собой вязкую суспензию на водной основе из взвешенных глиноподобных коллоидов, но он может варьироваться в зависимости от того, где он используется или для чего бурят скважину. Это также может быть смесь жидкостей на основе масла или синтетической жидкости. Грязевая смесь обычно хранится в большом баке для смеси.

Технические характеристики

Как и в случае с большинством насосов, технические характеристики в основном основаны на давлении, необходимом при заданной скорости потока. Для буровых насосов давление очень высокое, от 5000 до 7500 фунтов на квадратный дюйм, а скорость потока бурового раствора варьируется от 100 до 1300 галлонов в минуту.

Изображение предоставлено:

Гарднер Денвер


Базовые знания о буровых насосах VDO Training

Просмотры сообщений: 9 966

Буровой насос - одно из наиболее ответственных устройств на буровой; поэтому персонал буровой установки должен хорошо разбираться в этом. Мы пытались найти хороший тренинг по этому поводу, но его очень трудно найти, пока мы не увидим этот тренинг VDO, и это фантастический тренинг VDO по основам работы с буровыми насосами, используемыми на нефтяном месторождении.Общая продолжительность этого VDO составляет около тринадцати минут, и его стоит посмотреть. Вы так быстро узнаете об этом. Кроме того, мы также добавляем полные подробные стенограммы, которые ускорят процесс обучения учащихся.

Пожалуйста, поделитесь с кем угодно 🙂

Расшифровка стенограммы этого VDO для учебных целей

Мощные буровые насосы собирают ил из всасывающего резервуара и перекачивают его вниз по скважине, из долота и обратно на поверхность.Хотя буровые установки обычно имеют два буровых насоса, а иногда три или четыре, обычно они используют только один за раз. Остальные в основном используются в качестве резервных на случай, если один из них выйдет из строя. Однако иногда бригада буровой установки может объединять насосы, то есть они могут использовать три или четыре насоса одновременно для перемещения больших объемов бурового раствора, когда это необходимо.

В буровых установках

используется один из двух типов буровых насосов: Триплексные насосы или Дуплексные насосы . Насосы Triplex имеют три поршня, которые перемещаются вперед и назад во вкладышах. Дуплексные насосы имеют два поршня, которые перемещаются вперед и назад во вкладышах.

Насосы

Triplex имеют много преимуществ: они весят на 30% меньше, чем дуплексные насосы равной мощности или киловатт. С более легкими деталями легче обращаться и, следовательно, их легче обслуживать. К другим преимуществам относятся:

• Они дешевле в эксплуатации

• Они более доступны с гидравлической стороны и

• Они более плавно выводят грязь. То есть на выходе триплекса не такие большие скачки, как у дуплекса.

• Одним из наиболее важных преимуществ тройных насосов перед двойными насосами является то, что они могут перемещать большие объемы бурового раствора при более высоком давлении, необходимом для современного глубокого бурения.

Насосы Triplex постепенно отказываются от дуплексных установок. В трехцилиндровом насосе поршни выбрасывают грязь только тогда, когда они продвигаются вперед в гильзе. Затем, когда они двигались назад, они втягивали грязь с той же стороны поршня. Из-за этого их еще называют «одинарного действия». Триплексные насосы одностороннего действия перекачивают буровой раствор на относительно высоких скоростях.Входная мощность составляет от 220 до 2200 или от 164 до 1641 кВт. Большие насосы могут перекачивать более 1100 галлонов в минуту, более 4000 литров в минуту. Некоторые большие насосы имеют максимальное номинальное давление более 7000 фунтов на квадратный дюйм и более 50 000 кПа с гильзой 5 дюймов / 127 мм.

Вот схема тройного насоса. Он имеет три поршня, каждый из которых движется в собственном гильзе. Он также имеет три впускных клапана и три выпускных клапана. Он также имеет демпфер пульсаций в напорном трубопроводе.

Посмотрите на поршень слева, он только что завершил выталкивание бурового раствора из гильзы через открытый нагнетательный клапан.Поршень находится в максимальной точке движения вперед. Два других поршня находятся в других положениях своего хода и также перекачивают грязь. Но пока сконцентрируйтесь на левом, чтобы понять, как работает насос. Левый поршень завершил обратный ход, втягивая грязь через открытый впускной клапан. Когда поршень сдвинулся назад, он вместо впускного клапана оторвался от своего седла и втянул внутрь грязь. Сильная пружина удерживает нагнетательный патрубок наверху закрытым. Левый поршень двинулся вперед, проталкивая грязь через теперь открытый выпускной клапан.Сильная пружина удерживает впускной клапан закрытым. Левый поршень завершил свой прямой ход, они образуют длину гильзы, полностью выводя из нее грязь. Все три поршня работают вместе, чтобы обеспечить непрерывный поток бурового раствора, входящего и выходящего из насоса.

Члены экипажа могут менять гильзы и поршни. Они могут не только заменить изношенные, но и установить другие размеры. Обычно они используют большие гильзы и поршни, когда насосу необходимо перекачивать большие объемы бурового раствора при относительно низком давлении.В них используются гильзы и поршни небольшого размера, когда насосу необходимо перекачивать меньшие объемы бурового раствора при относительно высоком давлении.

В сдвоенном насосе поршни нагнетают грязь с одной стороны поршня и в то же время впитывают грязь с другой стороны. Обратите внимание на верхний поршень и гильзу. По мере того, как поршень движется вперед, он выпускает грязь с одной стороны, в то время как он втягивает грязь с другой, затем, когда он движется назад, он выпускает грязь с другой стороны и втягивает грязь с той стороны, с которой он ранее его выпустил. Таким образом, дуплексные насосы имеют двойное действие.

Насосы двойного действия перемещают за один ход больше бурового раствора, чем тройные. Однако, поскольку они имеют двойное действие, они имеют уплотнение вокруг штока поршня. Эта печать не дает им двигаться так же быстро, как триплекс. Входная мощность колеблется от 190 до 1790 л.с. или от 142 до 1335 кВт. Максимальное номинальное рабочее давление самых больших насосов составляет около 5000 фунтов на квадратный дюйм, почти 35000 кПа с футеровкой 6 дюймов / 152 мм.

Буровой насос имеет гидравлическую часть, нашу часть, а также впускной и выпускной клапаны. Сторона жидкости насоса содержит поршни с гильзами, которые всасывают или выпускают жидкость или буровой раствор.Поршни насоса всасывают грязь через впускные клапаны и выталкивают ее через выпускные клапаны.

В приводной части находится большой узел коленчатого вала и шестерни, который перемещает поршневые узлы на гидравлической стороне. Насосы приводятся в действие двигателем насоса. В больших современных дизельных / электрических установках для привода насоса используются мощные электродвигатели. В механических станках используются цепные приводы или приводные ремни (ремни) от двигателей и соединений буровой установки для привода насоса.

Демпфер пульсаций, подключенный к нагнетательной линии насоса, сглаживает скачки, создаваемые поршнями, когда они выпускают грязь.Это стандартный глушитель баллонного типа. Баллон и корпус демпфера отделяют сжатый азот наверху от бурового раствора внизу. Пузырь изготовлен из синтетического каучука и отличается гибкостью. Когда давление нагнетания бурового раствора давит на дно баллона, давление азота над баллоном сопротивляется этому. Это сопротивление сглаживает выбросы грязи, покидающей насос.

Вот глушитель пульсаций последнего поколения, в нем нет баллона. Это сфера диаметром около 4 футов или 1,2 м.Он встроен в нагнетательную линию бурового насоса. Большая камера представляет собой грязь. У него нет движущихся частей, поэтому он не требует обслуживания. Грязь в сфере большого объема поглощает выбросы грязи, выходящие из насоса.

Демпфер на всасывании сглаживает поток бурового раствора, поступающего в насос. Члены экипажа устанавливают его на всасывающий трубопровод тройного бурового насоса. Внутри стальной камеры находится резиновый баллон или диафрагма с воздушным наполнением. Бригада заряжает баллон от 10 до 15 фунтов на квадратный дюйм / от 50 до 100 кПа.Демпфер на всасывании поглощает скачки во всасывающей линии бурового насоса, вызванные быстро движущимися поршнями насоса. Поршни постоянно запускают и останавливают поток бурового раствора через насос. На другом конце заправочной линии всасывающий насос направляет плавный поток бурового раствора на приемное отверстие насоса. Когда плавный поток встречает пульсирующий поток, удар поглощается демпфером.

Рабочие всегда устанавливают предохранительный клапан давления нагнетания. Они устанавливают его на напорной стороне насоса в напорном трубопроводе или рядом с ним.Если по какой-либо причине в нагнетательной линии создается слишком большое давление, возможно, забивается буровое долото или кольцевое пространство, открывается предохранительный клапан. То, что открыто выше, защищает буровой насос и повреждение системы от избыточного давления.

Некоторые владельцы буровых установок устанавливают предохранительный клапан на линии всасывания. Его устанавливают поверх всасывающей линии рядом с демпфером всасывания. Они устанавливают его сверху, чтобы он не забивался грязью при выключении системы. Всасывающий предохранительный клапан защищает нагнетательный насос и демпфер всасывающей линии.Всасывающий предохранительный клапан обычно имеет отверстие седла 2 дюйма или 50 мм. Установщик обычно настраивает его на давление сброса 70 фунтов на квадратный дюйм или 500 кПа. Если и всасывающий, и нагнетательный клапаны откажутся на одной и той же стороне насоса, произойдет сильный обратный поток или скачок давления. Сильный обратный поток может повредить нагнетательный насос или демпфер на линии всасывания. Напорная линия представляет собой линию высокого давления, по которой насос перемещает буровой раствор. Из нагнетательного трубопровода раствор проходит через стояк и вращающийся шланг в оборудование бурильной колонны.

Связанная статья: Основные сведения о поршневых буровых насосах прямого вытеснения в буровой промышленности

различных типов буровых насосов на продажу - Waters International Inc.

Бурение нефтяных скважин зависит от многих видов оборудования, и насосы бурового раствора составляют неотъемлемую часть работы. Поршневые насосы, которые в основном перекачивают буровой раствор, насосы для бурового раствора предлагают подрядчикам непрерывное обслуживание с прочной и прочной конструкцией. В Waters International, Inc. наша миссия по размещению на нашем предприятии только самого лучшего оборудования продолжается, и довольные клиенты ручаются за качество сборки и производительность буровых насосов, которые мы предлагаем.Вот краткое описание различных типов, доступных на рынке.

Триплексный буровой насос - В Waters International, Inc мы всегда стремились предлагать клиентам правильные предложения. Следовательно, для буровых работ, требующих очень высокого давления насоса, тройной буровой насос будет наиболее подходящим. Чаще всего триплексные буровые насосы используются в бурении нефтяных скважин, где они работают за счет уменьшения объема рабочей жидкости, чтобы создать необходимое давление для создания потока.Тройной буровой насос состоит из трех поршней, и средний поршень создает большее давление на коленчатый вал. Но операторы должны быть осторожны с высокой нагрузкой на поршень, когда приложение непропорционального давления может привести к выходу из строя коленчатого вала.

Буровые насосы Quintuplex - Буровые насосы Quintuplex обычно используются в операциях, где необходимо перекачивать жидкость во время буровых работ. Насосы работают в так называемом непрерывном возвратном поршневом режиме.В силу того, что насос представляет собой модель с пятью шкивами или пятью шкивами, для него требуется опора коленчатого вала, которая обеспечивается внешними подшипниками.

Двойной буровой насос - Двойной буровой насос обычно используется подрядчиками и операторами для облегчения циркуляции бурового раствора при бурении. Подача жидкости должна достигать забоя скважины от ее источника, а именно системы очистки бурового раствора. Двухуровневые буровые насосы считаются устаревшей технологией, однако особенность насосов, которые могут работать как от электричества, так и от дизельного топлива, делает их хорошим выбором.В Waters International, Inc мы всегда смотрели на оборудование, которое требует меньшего обслуживания, и это отвечает всем требованиям как оборудование, требующее наименьшего обслуживания.

Гарднер Денвер | Буровые насосы

Что такое буровой насос?

Буровые насосы обычно представляют собой поршневые поршневые насосы прямого вытеснения, которые состоят из приводной части и узла гидравлической части. Дизельный двигатель или электродвигатель обычно служит источником питания бурового насоса. Эти «пакеты буровых насосов» обычно устанавливаются на салазках для облегчения передвижения.

Приводной конец преобразует вращение приводного вала в возвратно-поступательное движение с помощью узла крейцкопфа. Сторона подачи жидкости использует это возвратно-поступательное действие для достижения функции перекачивания бурового раствора под давлением.

Узел гидравлической части состоит из модуля всасывания и нагнетания, коллекторов, поршней, гильз и клапанных узлов. Большинство компонентов узла гидравлической части являются быстроизнашиваемыми. Многие насосы предназначены для быстрой замены этих деталей.

Буровой насос должен обеспечивать постоянный расход жидкости при определенном давлении. За последнее столетие было введено множество конструктивных конфигураций буровых насосов. Но наиболее распространенными конструкциями на рынке сегодня являются двухуровневые, триплексные и пятиуровневые. Конструкции имеют номинальную мощность от 750 до 2400 л.с.

Литые рамы для буровых насосов

Gardner Denver - единственный производитель насосов, который использует литой корпус, а не сварной, сборный корпус. Благодаря высокой прочности литой рамы многие насосы Gardner Denver продолжают безотказно работать после десятилетий эксплуатации.Литые рамы Gardner Denver не сгибаются, остаются выровненными и могут быть повторно использованы с новыми подшипниками и деталями конца шестерни.

Буровые насосы Gardner Denver обычно работают от пяти до семи лет, прежде чем возникнет необходимость в капитальном ремонте насоса. Однако буровые насосы, изготовленные с некачественной сборной рамой, обычно требуют полной замены насоса в течение пяти-семи лет. Это происходит из-за слабой, смещенной и / или потрескавшейся рамы.

В отличие от других производителей, которым требуются регулировочные шайбы, для рам Gardner Denver такое требование отсутствует.Это связано с жесткостью нашей рамы и жесткими производственными допусками. Помимо точности изготовления, Gardner Denver имеет самый легкий вес и наименьшую занимаемую площадь в лошадиных силах. Наши компактные и мощные насосы обеспечивают повышенную мобильность и уменьшают размер салазок.

Шестерни бурового насоса

Зубчатая передача для бурового насоса

Gardner Denver спроектирована таким образом, чтобы выдерживать рабочие нагрузки, которые насос испытывает при пиковой нагрузке на шток. Чтобы повысить прочность и снизить усталость снаряжения, Gardner Denver применяет специальный процесс упрочнения компонентов снаряжения.Этот процесс упрочнения снижает вероятность растрескивания или поломки зубьев шестерни при воздействии высоких нагрузок на шток.

Зубья шестерни Gardner Denver не только закалены, но и длиннее, чем у конкурирующих конструкций. Эта дополнительная длина обеспечивает повышенное зацепление шестерен во время работы насоса, что в конечном итоге снижает износ шестерен.

С момента изобретения бурового насоса в 1920-х годах компания Gardner Denver продолжала внедрять инновационные конструкции буровых насосов. Наши буровые насосы предназначены для максимальной и надежной работы.Наша цель - дать нашим клиентам возможность безопасно и эффективно проводить буровые работы.

Заглушки для буровых насосов

В дополнение к нашим прочным рамам приводной части бурового насоса все гидравлические части Gardner Denver изготовлены из высококачественной легированной стали. Они проходят тщательный процесс инженерного проектирования с использованием различных технологий программного обеспечения, включая «Анализ методом конечных элементов» (FEA).

С помощью FEA инженеры Gardner Denver моделируют работу гидравлической части и идентифицируют любые области с высокой концентрацией напряжений внутри гидравлической части. Затем наши инженеры внесут изменения в конструкцию, чтобы снизить эти напряжения, что увеличит срок службы гидравлической части.

Gardner Denver с гордостью предлагает широкий выбор конструкций гидравлических частей на 5000 и 7500 фунтов на квадратный дюйм. Некоторые из них включают в себя двухкомпонентные L-образные модули с клапаном над клапаном и наши запатентованные двухкомпонентные Y-образные модули гидравлической части.

Расходные материалы для бурового насоса

Обеспечение безопасной и эффективной работы бурового насоса - наш главный приоритет. Расходные материалы для бурового насоса Redline компании Gardner Denver включают поршни, гильзы и клапанные узлы.Они спроектированы таким образом, чтобы противостоять требованиям сегодняшних операций бурения при высоком давлении и температуре.

Поршни и клапаны буровых насосов изготовлены по новейшей полимерной технологии для максимальной стойкости к истиранию и химическому воздействию. Они совместимы как с буровыми растворами на масляной, так и на водной основе. Наши поршни доступны в стандартных размерах 5–7 дюймов, а наши клапанные узлы соответствуют спецификациям API 6, API 7 и API 8.

Наш ассортимент расходных материалов для буровых насосов был бы неполным без футеровок для буровых насосов Redline.Доступные как из хрома, так и из диоксида циркония, наши вкладыши Gardner Denver соответствуют более высоким производственным спецификациям, чем вкладыши других конкурентов. Эта жесткая производственная спецификация гарантирует, что наши гильзы Redline полностью концентричны, что помогает продлить срок службы поршня и предотвратить утечку.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
