Арматура промышленная трубопроводная: виды и назначение

Арматура промышленная трубопроводная - это устройство, используемое для управления потоками рабочих сред. Ее устанавливают на сосуды, агрегаты и трубопроводы.

Арматура - это устройство, используемое для управления потоками рабочих сред.

Приводят в действие ее вручную или с помощью электроприводов.

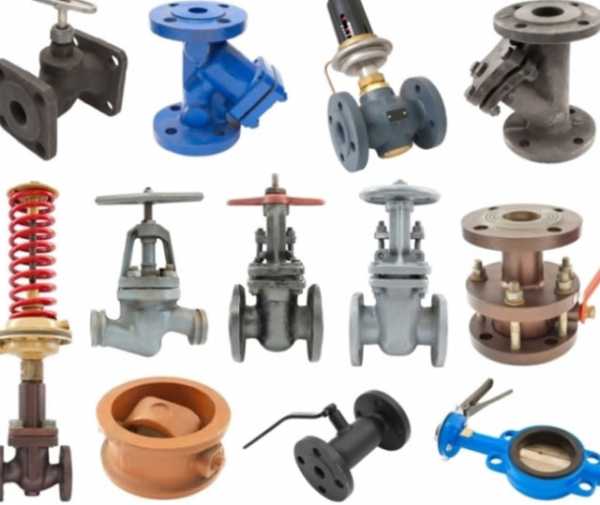

Виды трубопроводной арматуры

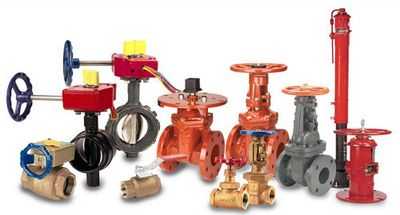

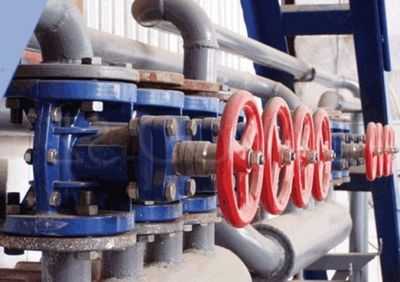

Трубопроводная арматура устанавливается на трубопроводах, агрегатах, сосудах и предназначенное для управления.

  1. Запорная. Это промышленный трубопроводный армопояс, применяемый для перекрывания в трубопроводе потоков веществ в жидком и газообразном состоянии. Он необходим, чтобы эти вещества перемешались, причем она обеспечивает полную герметичность для внешней среды и самого затвора. Это самый чаще всего используемый (применяется в 80% случаях) вид арматуры трубопроводной.
  2. Водозапорная. Применяется для инженерных систем (водоснабжение, отопление, канализация). Сюда входят различные клапаны, краны, затворы и необходимые для них электроприводы.
  3. Затворы представляют собой арматуру трубопроводную с элементом запирающимся или регулирующимся. Они имеют форму диска и могут поворачиваться вокруг оси, которая расположена по отношению к трубопроводу перпендикулярно. Чаще всего затворы используют для установления в гидротехнических конструкциях на магистралях крупных диаметров. Затворами управляют вручную при помощи редуктора или через электропривод, который как раз таки предназначен для дистанционного управления. При помощи электропривода возможно выполнить остановку запорного устройства при его нахождении в любом положении. Возможно автоматическое отключение электродвигателей во время аварий и так далее. При обращении к подробной характеристике электродвигателей можно убедиться в том, что электроприводы рассчитаны только на кратковременный режим работы, хорошим примером служит поворотная заглушка или любая трубопроводного типа.

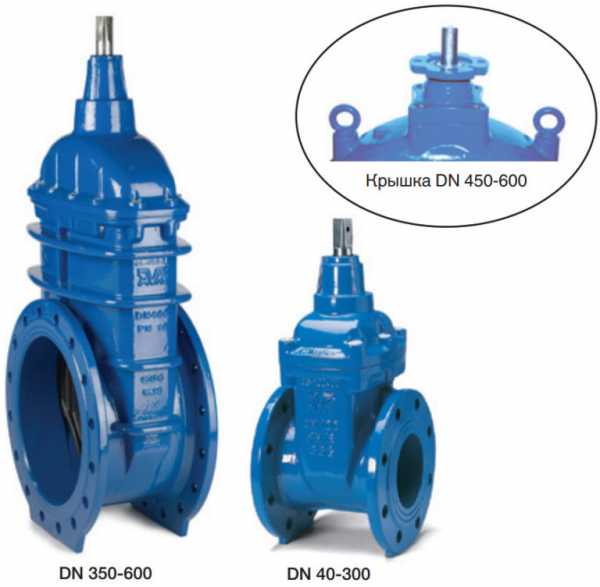

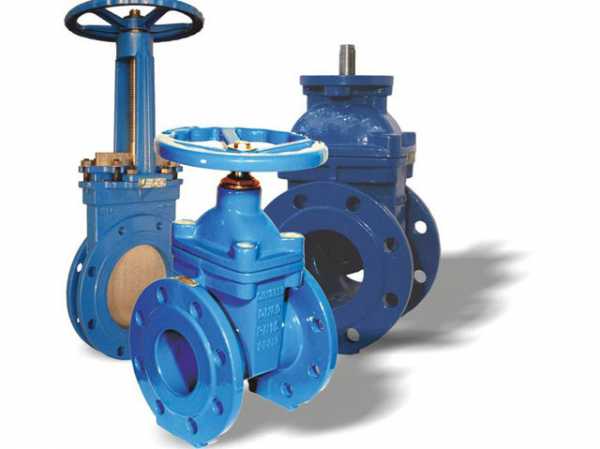

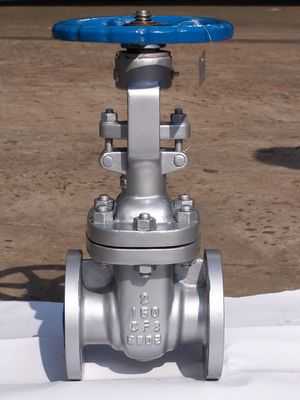

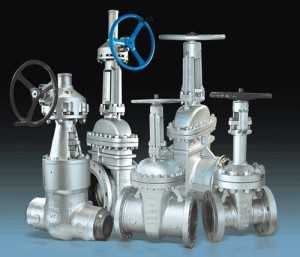

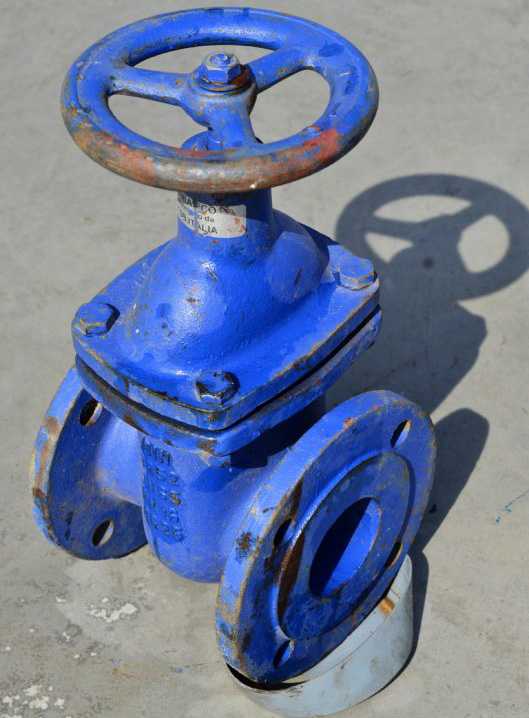

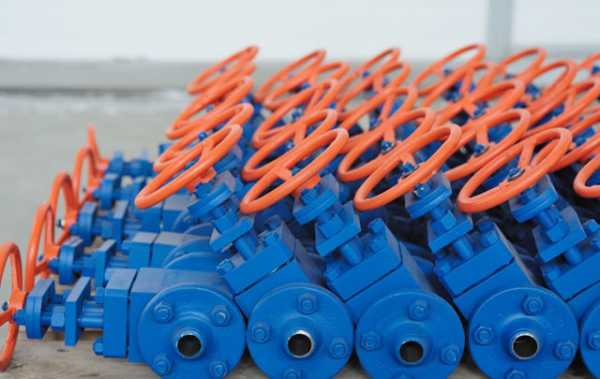

  4. Задвижки представляют собой запорную арматуру с запирающимся органом, который может двигаться от потока рабочей среды в перпендикулярном направлении. Это одна из самых необходимых деталей. Задвижка имеет как положительные, так и отрицательные стороны. К положительным качествам можно отнести простоту самой конструкции и сравнительно небольшое гидравлическое сопротивление. Крупные габариты составляют недостатки задвижки. К трубопроводу она прикрепляется при помощи фланцев, которые необходимы для достижения герметичности соединений в трубах. Они имеют вид плоских колец с отверстиями для шпилек и болтов. Сегодня производят фланцы разных типов, зависящих от способов их приварки к трубам. Выделяются фланцы плоские приварочные и воротниковые (приварочные встык).

    К преимуществам задвижек можно отнести простоту конструкции и сравнительно небольшое гидравлическое сопротивление.

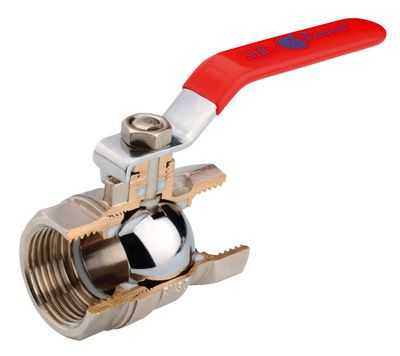

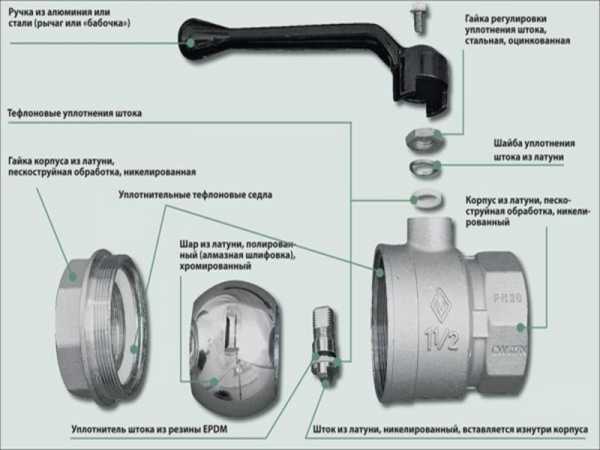

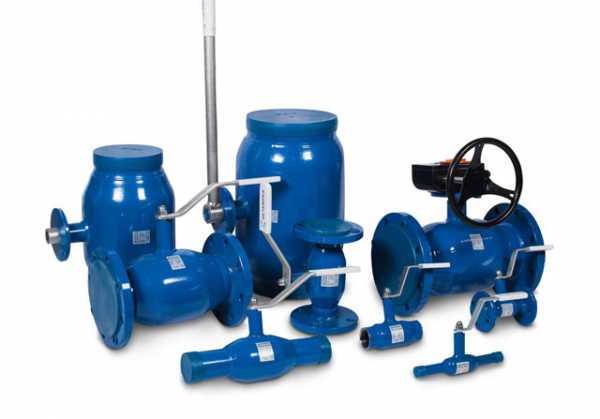

Шаровые краны как альтернатива задвижек

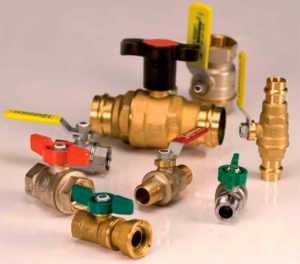

Благодаря своим положительным характеристикам шаровые краны пользуются большой популярностью среди монтажных и строительных организаций.

Сейчас альтернативным способом замены обычных заглушек являются шаровые краны. Самыми простыми видами арматуры запорной являются прогрессивные шаровые краны. Для того чтобы закрыть или открыть такой кран, необходимо его повернуть вокруг оси небольшого шарика, у которого посередине находится отверстие. Стоит заметить, что при всем при этом регулировка мощности потока среды не предусматривается. Благодаря своим положительным характеристикам эксплуатирования, шаровые краны пользуются большой популярностью среди монтажных и строительных организаций, которые в основном специализируются на установлении тепловых систем и других областях.

Трубопроводный тип используется в монтажной организации, водоканале, ЖКХ, промышленных предприятиях и др.

Трубопроводный тип используется в монтажной организации, водоканале, ЖКХ, промышленных предприятиях, энергосистемах, аграрном хозяйстве и в других государственных и частных структурах. Отсюда такой большой спрос на данную продукцию среди подобных фирм-потребителей. Разновидности в запорных видах в применении могут привести к появлению массы различных технических вопросов, решить которые правильно помогут только профессиональные специалисты. Именно поэтому любое предприятие должно быть очень внимательным при осуществлении выбора деталей для трубопровода, к примеру, при выборе отводов. Дело в том, что использование некачественного трубопровода может привести к серьезным авариям и тяжелым последствиям.

Назначение арматуры промышленной трубопроводной

Арматура промышленная трубопроводная нужна для распределения, отключения, сброса или регулирования газообразных, жидких, порошковых, газожидких потоков рабочей среды.

Промышленной трубопроводной арматурой именуется ряд устройств, которые предназначены для установления на трубопроводах, различных сосудах и агрегатах. Главной задачей ее эксплуатации является управление. Она нужны для распределения, отключения, сброса или регулирования газообразных, жидких, порошковых, газожидких потоков рабочей среды, применяя способ уменьшения или увеличения площади проходного сечения.

По способам эксплуатации можно выделить два основных параметра: размер номинальный (проход условный) и давление номинальное (условное).

  1. Условный проход является параметром, характеризующим элементы соединения трубопровода. Номинальный размер арматуры имеет миллиметровый способ измерения, который примерно равен диаметру внутренней площади элемента, который присоединяется.
  2. Номинальное давление является параметром, характеризующим максимально-избыточное давление в системах во время рабочей среды в 20 градусов. Это помогает обеспечить некоторым соединительным элементам срок эксплуатации. Значение и обозначение такого давления должно соответствовать номиналу, который указан и ГОСТ.

Классификация арматуры трубопроводной промышленной

  1. Промышленная (общепромышленного назначения). Данный вид применяется во многих отраслях, к ней нет специальных требований у конкретных заказчиков.
  2. Специальная (специального назначения). Данный вид специально разрабатывают и выполняют, учитывая требования заказчиков, применяя их к определенным условиям применения.

Более подробные классификации будут рассмотрены чуть ниже.

Классификация арматуры трубопроводной промышленной по области применения

  1. Трубопроводная общего назначения. Подходит для использования в любой промышленной сфере и отрасли. Имеет серийный выпуск.
  2. Трубопроводная для особых условий работы. Находит применение в энергетических системах, которые имеют высокие характеристики технологии. Помимо этого, данный тип промышленной арматуры имеет широкое применение при установке трубопроводов с использованием транспортировки агрессивных и высокотоксичных сред работы.
  3. Специальная промышленная. Разрабатывается и производится только по отдельным заказам специальных предприятий и ведомств. Применяется в судовых энергетических установках, объектах Минобороны, атомных электростанциях и так далее.
  4. Судовая и транспортная. Создается для использования в отраслях транспорта, в особенности имеет широкое использование в судостроении. К данному типу арматуры предъявляют очень высокие технические требования, которые учитывают габариты, массу изделия и вероятность использования и применения арматуры трубопроводной в разных зонах климата и прочие характеристики.
  5. Сантехническая трубопроводная промышленная. Используют в комплектациях бытовых оборудований, чтобы обеспечить их функциональность. Такой тип арматуры отличается небольшим диаметром и во время использования не отличается трудностями применения. Выпуск такой арматуры выполняется поточными линиями. Во время производства отдельное внимание уделяется отдельным потребительским характеристикам, в основном дизайну изделия.

Классификация арматуры по функциональности

Арматура делится на несколько разновидностей.

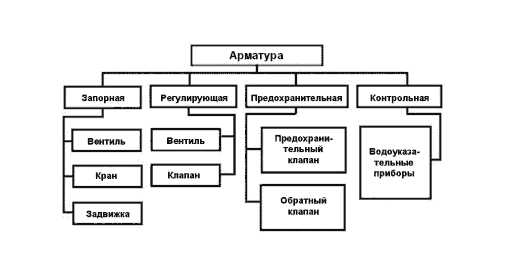

  1. Запорная. Функциональным назначением такой арматуры является полное открывание и перекрывание потоков в трубопроводе. Использование данного вида арматуры происходит с ее техническими требованиями.
  2. Трубопроводная регулирующего типа. Используется для регулировании параметров рабочих сред. К арматуре регулирующего типа относятся регуляторы давления, уровня жидкости, различные регулирующие клапаны, дроссели и прочие.
  3. Смесительно-разделительная (краны и клапаны). Необходимы для смешивания потоков рабочей среды и их перенаправления в нужном направлении.
  4. Промышленная предохранительного типа. Нужны для автоматических видов защиты от лишнего давления в трубопроводах и оборудованиях. Во время использования предохранительного типа арматур аварийные ситуации предупреждаются за счет сброса из систем избытков рабочей среды. Самыми наиболее часто используемыми видами данного типа арматур являются предохранительные клапаны и устройства, мембранные разрывные устройства и перепускные каналы.
  5. Защитного типа (обратные и отключающие клапаны). Обеспечивают автоматическую защиту от сбоев в связи с изменениями параметров и направления потоков. Во время использования защитных арматур аварийные ситуации предупреждаются выполнением без выброса избытка рабочей среды.
  6. Трубопроводная фазоразделительного типа. Используется при необходимости организовать автоматическое разделение рабочих сред, учитывая их текущее состояние и фазу. Самыми широко используемыми видами арматуры данного типа являются маслоотделитель, воздухоотделитель, конденсатоотводчик, газоотделитель и так далее.

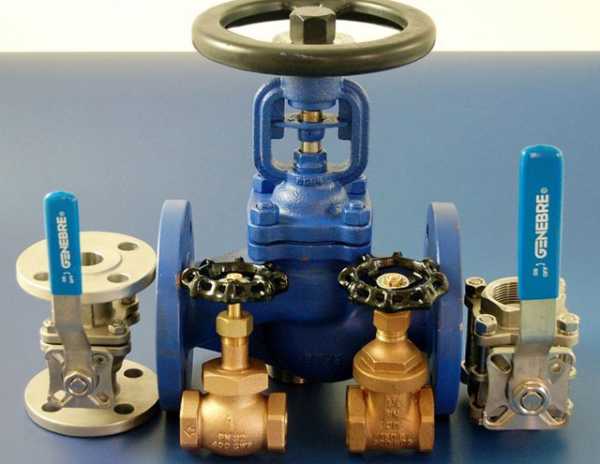

Конструктивные особенности арматуры

Промышленная арматура делится на несколько классификаций: задвижка, вентиль, кран, затвор.

Классификация арматуры промышленной трубопроводной по конструктивным особенностям. Выделяются следующие типы арматуры:

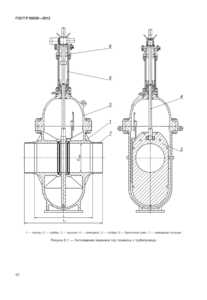

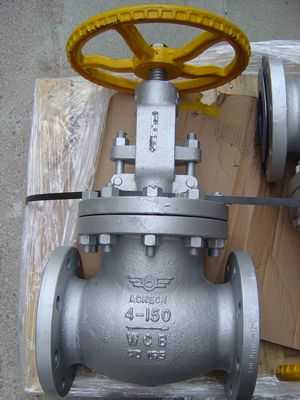

  1. Задвижка. Данный тип арматуры трубопроводной перемещается в перпендикулярном направлении по отношению к направлению потока рабочей среды. Чаще всего используются как запорные арматуры.

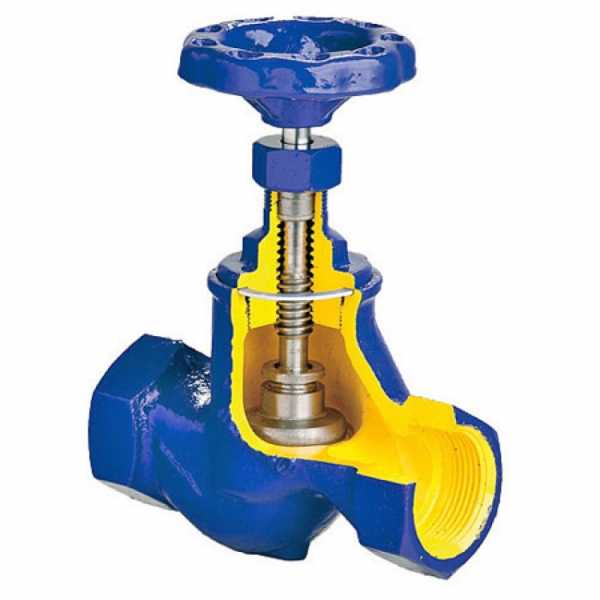

  2. Вентиль (клапан). Запорный или регулирующий орган перемещается в параллельном направлении по отношению к оси потока. Разновидностью данного типа арматуры является мембранный клапан, в котором роль запорного элемента выполняет мембрана, фиксируемая между крышкой и корпусом с внешней стороны. Мембрана уплотняет запорный орган, корпусные детали и подвижные элементы по отношению к внешней среде.
  3. Кран. Запорный или регулирующий орган промышленной арматуры имеет форму части или самого тела вращения. Он может поворачиваться вокруг своей оси и размещается по направлению потока в произвольной форме.

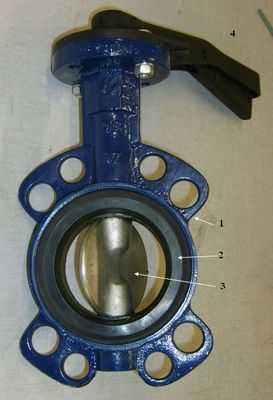

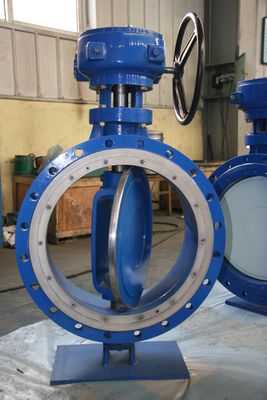

  4. Затвор. Тип арматуры с регулирующим или запорным органом в форме диска, который может поворачиваться вокруг оси (но не своей).

Условное давление рабочей среды имеет следующие показатели:

  • ниже 0,1 МПа у вакуумной арматуры;
  • 0-1,5 МПа при низком давлении;
  • 1,5-10 МПа у арматуры среднего давления;
  • 10-80 МПа при высоком давлении;
  • 80 и выше МПа у трубопроводной арматуры при сверхвысоком давлении.

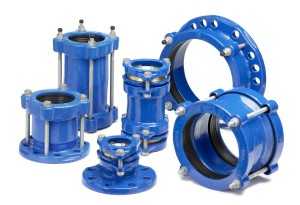

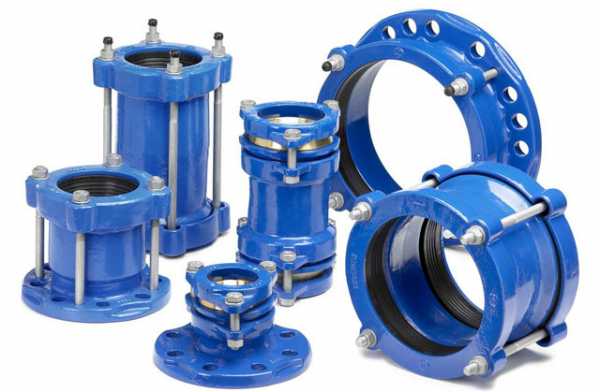

Способы присоединения арматуры к трубопроводам

Существует несколько способов присоединения арматуры: муфтовый, ниппельный, приварочный, спосостяжной, фланцевый, цапковый, штуцерный.

Классификация промышленной арматуры трубопроводной по способу присоединения к трубопроводам. Отличаются следующие виды арматуры, зависящие от способов крепления к трубопроводу:

  1. Муфтовый способ. Присоединение с помощью муфты с внутренней резьбой.
  2. Ниппельный способ. Присоединяется с помощью ниппелей.
  3. Приварочный способ. Данный способ осуществляется с помощью использования сварки. Этот метод отличается как большим количеством достоинств, так и недостатков. Преимущества способа в качественной приварке арматуры, гарантирующей надежность всех соединений. Данный способ не потребует последующего дополнительного обслуживания, например, не понадобится подтягивать фланцы как при выполнении фланцевых соединений. Недостатки в том, что приварка во время работ может привести к определенным проблемам.
  4. Стяжной способ. Крепление выполняется с использованием шпилек и гаек.

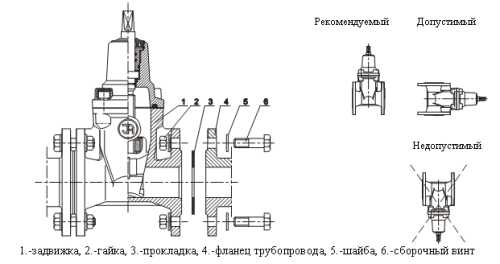

  5. Фланцевый способ. Присоединения выполняются с помощью фланцев. Этот способ отличается своими преимуществами и недостатками. Среди достоинств следует отметить многократность установления и снятия арматуры, прочность выполненных соединений, а также эксплуатация в ситуации применения разных диапазонов проходов и давлений. Среди недостатков выделяется ослабление креплений, что ведет к потере герметичности соединений, и большие габариты и масса.
  6. Цапковый способ. Присоединение арматуры к трубопроводу осуществляется по наружной резьбе под уплотнение с буртиком.
  7. Штуцерный способ. Прикрепляется с помощью штуцеров.

Герметизация трубопроводной арматуры

Сильфонный вид арматуры используется с целью уплотнения подвижных деталей.

Классификация арматуры трубопроводной по способу герметизации.

    • Мембранный вид. Герметичность достигается с помощью уплотнения корпусных элементов, подвижных элементов соединения по отношению к внешней среде. Помимо всего этого, уплотнение в затворе позволяет обеспечить арматура мембранная;
  • Сальниковый вид. Обеспечивает уплотнение относительно внешней среды у штока или шпинделя. Герметичность достигается при использовании сальниковых набивок, которые находятся в контакте со штоком или шпинделем;
  • Сильфонный вид. Используется с целью уплотнения подвижных деталей (штока и шпинделя) при использовании сильфона, который является чувствительным и силовым элементом всей конструкции.

Классификация арматуры трубопроводной по способу управления

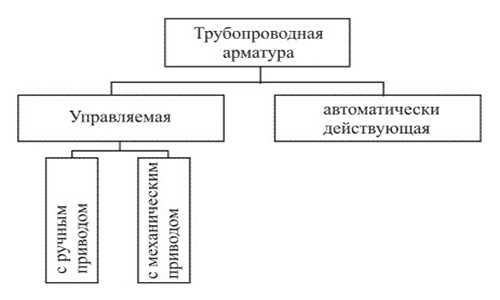

Промышленная арматура делится на управляемую и автоматическую.

  1. Дистанционный вид. Особенностью арматуры при дистанционном управлении является полное отсутствие органов управления. В данном случае связь с органом управления обеспечивается при использовании переходных элементов, таких как штанга, колонка и прочие.
  2. Приводной вид. Управление происходит с помощью приводов непосредственно или дистанционно.
  3. Промышленный вид. Автоматическое управление арматурой происходит без помощи оператора, с помощью непосредственного влияния на чувствительный или силовой элемент самой рабочей среды. В качестве управления могут быть использованы сигналы, которые будут поступать в привод от приборов или устройств АСУ.
  4. Ручной вид. Управление происходит при помощи оператора.

Класс герметичности в затворе является одним из самых главных и основных параметров арматуры промышленной трубопроводной. В нашей стране существуют определенные классы герметичности, которые соответствуют определенному ГОСТу. Стоит обратить внимание на некоторые факты. Для запорной арматуры класс герметичности должен быть указан в технических условиях. Испытательную среду для определения герметичности необходимо выбирать в зависимости от того, для чего предназначен армопояс и чему он должен соответствовать.

Параметры арматуры трубопроводной

Во время выбора необходимого вида или типа арматуры трубопроводной необходимо учитывать ее основные параметры.

Во время выбора необходимого вида или типа арматуры трубопроводной необходимо учитывать ее основные параметры:

  1. Давление номинальное. Это наивысший показатель рабочего давления при рабочей температуре 20 градусов.
  2. Диаметр номинальный. Это параметр, который применяется для систем трубопроводов как качественная характеристика всех присоединяемых частей арматуры.
  3. Давление рабочее. Это наивысшее избыточное давление, с которым возможно осуществление работы арматуры при данной температуре и выбранных материалах.
  4. Давление избыточное максимальное. Это максимальное давление во время соблюдения нормальных условий эксплуатации.
  5. Рабочий процесс в нормальном протекании. Это условия, когда соответствующая температура и давление обеспечивают безопасность работы.
  6. Давление расчетное. Это избыточное давление, когда можно провести расчет на прочность сосуда.

Применение промышленной арматуры

В зависимости от рабочих свойств среды и параметров, арматуру трубопроводную необходимо выбирать согласно действующим каталогам и НТД. Клапаны регулирующие выбираются в соответствии с техническими условиями или же по соответствующим специальным каталогам на трубопроводную арматуру. Клапаны предохранительные и пружины к арматуре выбирают по нормативно-техническим документам, действующим на данный момент.

Применение арматуры из сталей легированных и углеродистых разрешено в средах, где скорость коррозии не превышает 0,5 мм за год. В тестах, где скорость коррозии выше данной отметки, советуют выбирать арматуру, опираясь на рекомендации специальных научно-исследовательских организаций.

Арматуру трубопроводную необходимо выбирать согласно действующим каталогам и НТД.

Применение любой арматуры должно соответствовать всем требованиям ГОСТ. К примеру, арматуру из чугуна (ковкого и серого) нельзя использовать в случаях, когда трубопроводы работают в режиме резкой перемены температуры, когда происходит значительное охлаждение арматуры из-за дроссель-эффекта; когда трубопровод работает при температурах ниже нуля градусов, а транспортируемое вещество способно замерзать. Если трубопровод работает при температуре ниже 40 градусов, необходимо в работе использовать арматуру из сплавов, легированных сталей, цветных металлов.

Для газообразных и жидких аммиаков возможно применение только специальных аммиачных арматур из ковкого чугуна.

Запорная арматура, с примерным проходом больше 400 мм, может использоваться только с механическим приводом.

Запорная арматура, с примерным проходом больше 400 мм, может использоваться только с механическим приводом. Тип привода определяется в соответствии с нормативными требованиями процесса. Запорная арматура с электроприводом может использоваться только с дублирующим ручным управлением. А в гидроприводе арматуры может находиться только незамерзающая и негорючая жидкость, которая соответствует всем условиям использования. Чтобы исключить возможность выпада конденсата в пневмоприводе в зимний период, рабочий агент должен быть высушен. Такая быстродействующая арматура должна соответствовать всем требованиям безопасности ведения технологического процесса.

Во время применения ручного привода возможно использование дистанционного управления арматурой при помощи шарниров, цепей и так далее.

Требования к применению промышленной трубопроводной арматуры

Каждая деталь арматуры должна быть без недостатков и дефектов, которые могут повлиять на плотность и прочность во время ее использования.

Устанавливаемая на трубопроводы с высоким давлением, она должна быть изготовлена в соответствии со всеми рабочими чертежами, в строгом соблюдении всех технических условий на данный вид арматуры. Каждая деталь арматуры должна быть без недостатков и дефектов, которые могут повлиять на плотность и прочность во время ее использования.

Штамповки, литье, поковки должны в обязательном порядке проходить обязательный контроль. Необходимый контроль проводится и для концов патрубка литой арматуры приварного типа. Невозможно допустить срывов у резьбы втулок, шпинделей, а также у наружной резьбы патрубка корпуса и фланца. Данная резьба должна быть метрической, с закругленной формой впадины.

Недопустимо использование литой арматуры для трубопроводов с давлением выше 35 МПа. Недопустимо в трубопроводах с высоким давлением использовать арматуру с фланцами, которые имеют гладкую уплотнительную поверхность.

Сборка промышленной трубопроводной арматуры, ее испытания и приемка деталей проводятся только по техническим условиям в ситуации соблюдения всех инструкций изготавливающего завода, которые с тщательностью должны проверяться в течение всего процесса изготовления по заявленным стандартам и нормам.

Поделитесь полезной статьей:

Похожие статьи:

experttrub.ru

Трубопроводная промышленная арматура: виды, требования и классификация

Арматура промышленная используется в соответствующих трубопроводах для управления движением и отслеживания состояния транспортируемого потока. Причем промышленный вариант отличается от бытового своей готовностью работать с нестандартными потоками в условиях высокого давления.

Где применяется промышленная запорная арматура?

Следы промышленной арматуры можно встретить в различных типах промышленных  трубопроводов, а именно:

  • В системах  общепромышленного типа, к которым относятся стандартные трубопроводы, используемые для транспортировки обычных сред в стандартных условиях. В таких трубопроводах используется стандартная арматура с усредненными характеристиками.
  • В транспортных сетях нефтяной и газовой промышленности. Причем нефтегазовая промышленная арматура отличается достаточно крупными габаритами. Кроме того, узлы такой арматуры рассчитаны на работу с особо вязкими средами.
  • В трубопроводах специального типа, которые используются в особых условиях: для транспортировки токсичных или химически активных носители. Такие сети, чаще всего, можно встретить в химической промышленности или в медицине. Арматура для специальных сетей разрабатывается с учетом повышенных требований к безопасности процесса эксплуатации.
  • В особых трубопроводах несерийного типа, разработанных для закрытых отраслей промышленности (военно-промышленный комплекс, атомная энергетика и прочее). Характеристики и особенности конструкции арматуры для таких трубопроводов, по понятным причинам, на общее обсуждение не выносятся. Да и за изготовления такой продукции возьмется далеко не каждый завод тяжелой промышленной арматуры.
  • В системах, разработанных для нужд судостроительной или автомобилестроительной отраслей. В этих сетях используется особая арматура, габариты и характеристики которой подчинены ряду требований, зависящих от   конструкционных особенностей транспортного средства или судна.
  • В сантехнических системах промышленного типа. В таких сетях используется стандартная арматура, отличающаяся от бытовых аналогов лишь размерами и усиленными требованиями к прочностным характеристикам.

В целом, область применения любого типа промышленной арматуры определена в соответствующей нормативно-технической документации. Подбор конкретного изделия осуществляется по специальному каталогу. Причем в процессе выбора всегда ориентируются и на геометрические (диаметр трубы) и на эксплуатационные (температура, давление, агрессивность транспортируемой) характеристики трубопровода. Ведь опираясь на вышеупомянутые требования к применению промышленной арматуры можно определить и тип  конструкционного материала (сталь, чугун, цветные металлы), и схему управления (механическую или автоматическую) и конструкция рабочего узла арматуры (вентиль, задвижка, затвор).

Классификация арматуры промышленной трубопроводной

Независимо от области применения, ассортимент промышленной арматуры для трубопроводов разделяют на следующие разновидности:

Запорная – самая распространенная разновидность арматуры, к которой причисляют узлы, перекрывающие движения потока в трубопроводе. Частными случаями запорной арматуры являются такие узлы трубопровода, как кран, задвижка и вентиль. Проще говоря: запорная арматура позволяет перекрыть течение жидкости или газа в трубопроводе. То есть в эту категорию попадает фактически любой промышленный трубопроводный армопояс.

Регулирующая– менее распространенная, основной функцией которой является регулирование процесса транспортировки потока и его параметров. К регулирующей арматуре относятся такие узлы, как вентиль, клапан, дроссель. То есть, регулирующая арматура влияет на скорость течения потока, внутреннее давление в системе, уровень жидкости в трубопроводе и на прочие физические параметры.

Предохранительная – особая арматура, функцией которой является защита целостности или рабочих параметров системы. Классическими представителями предохранительной арматуры являются разнообразные предохранительные клапаны и устройства регулировки направления перемещения потока (обратные клапаны). По сути, арматура промышленная трубопроводная предохранительного типа нужна только для одного действия – для спасения целостности трубопровода при нештатных ситуациях.

Контрольная – самая дорогая арматура, которая отслеживает состояние потока, выводя результаты на шкалу измерительных приборов. Дороговизна подобных устройств объясняется интеграцией в арматурный узел измерительного прибора, осуществляющего функцию контроля параметров потока. Частным случаем подобной арматуры являются разнообразные манометры, счетчики объема транспортируемого потока и прочие газо- и водоуказательные приборы.

Конструктивные особенности типовых представителей ассортимента

Рассматривая классификацию трубопроводной арматуры промышленного типа, можно сделать вывод, что к типичным представителям ее ассортимента относятся такие узлы, как:

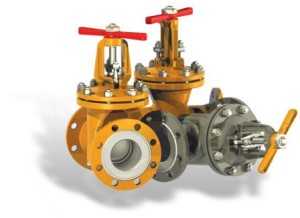

Задвижка

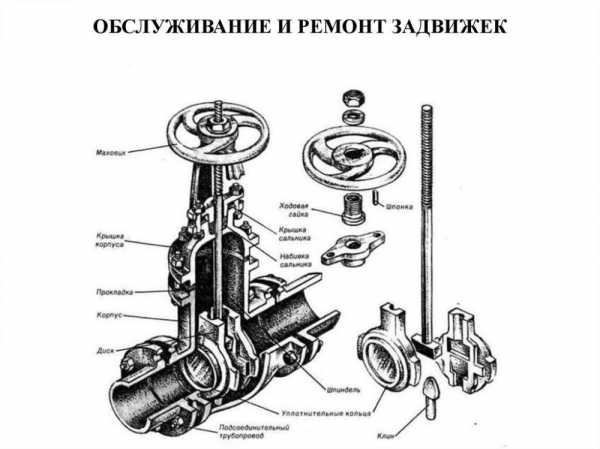

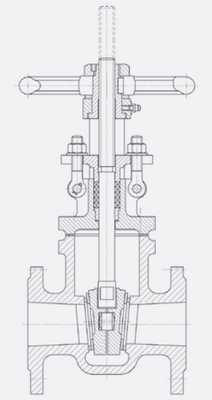

Эта разновидность трубопроводной арматуры состоит из корпуса и запорного элемента, перемещаемого в плоскости, перпендикулярной к центральной оси трубопровода. Задвижки можно использовать в системах с малым гидравлическим сопротивлением потока и диаметром трубы в 2 метра. Причем максимальное давление в таком трубопроводе не должно превышать 25 МПа. К недостаткам задвижек относится недостаточная ремонтопригодность, большие габариты и высокая материалоемкость такой арматуры.

По типу ассортимента задвижки относятся к запорным узлам. Причем  для изготовления данной разновидности запорной арматуры используется конструкционная сталь, латунь или серый чугун.

Вентиль

Данный узел применяется в качестве запорного и регулирующего устройства. Он состоит из стального или чугунного корпуса и запорного элемента, перемещаемого параллельно направлению движения потока. Конструктивно вентили разделяют на устройства со штоком возвратно-поступательного перемещения запирающего элемента и устройства со штоком вращательно-поступательного перемещения запирающего элемента. В первом случае маховик вентиля движется вместе с запирающим элементом, а во втором – маховик сдвигает резьбовой шпиндель запирающего элемента.

Вентиль отличается достаточно большими габаритами и хорошей ремонтопригодностью. Диаметр трубопровода, готового принять вентиль, как правило, не превышает 250-310 миллиметров.

Затвор

Этот тип арматуры относится к устройствам запорно-регулирующего типа. Затвор состоит из стального корпуса и запорного элемента, перекрывающего движение потока в перпендикулярной плоскости (путем поворота запорного диска вокруг своей оси). Затвор можно использовать в трубах любого диаметра. При этом его масса и габариты отличаются завидной умеренностью. Недостаток у затвора только один – недостаточная герметичность. Поэтому затворы монтируют только в системы со слабым и средним давлением.

Кран

По своей конструкции кран напоминает затвор. Только, в отличие от упомянутого элемента, запорный узел крана имеет форму не диска, а тела вращения. В итоге, краны обеспечивают лучшую герметичность и могут использоваться в трубопроводах любого типа, осуществляя запорно-регулирующие функции. При этом запорный элемент крана может «работать» в любой плоскости относительно направления течения потока. И эта особенность кранов позволяет минимизировать их габариты.

Клапан

Данная разновидность запорной арматуры является  производной от вентиля (хотя, скорее наоборот – это вентиль похож на клапан). Конструкция клапана состоит из корпуса и запорного элемента, работа которого регулируется физическими характеристиками транспортируемого потока. То есть, в отличие от вентиля, клапан не имеет внешних управляющих элементов.

В большинстве случаев шток или шпиндель клапана «управляется» подпружиненным затвором. Причем силу натяжения пружины подбирают под величину внутреннего давления потока в системе. То есть клапан может перекрыть трубопровод при недостаточном или избыточном давлении. Обратный клапан перекрывает поток в трубопроводе при попытке носителя двинуться не в том направлении.

Сборка промышленной трубопроводной арматуры: обзор технологий монтажа

Технологии монтажа промышленной арматуры основаны на следующих операциях:

  • Формирования неразборного соединения.
  • Формирования разборного соединения.

Конкретная разновидность технологии зависит от классификации трубопровода по величине внутреннего давления, которая выглядит следующим образом:

  • Системы, работающие под давлением от 0,1 до 1,5 МПа,  классифицируются, как трубопроводы низкого давления.
  • Системы, работающие под давлением от 1,5 до 10 МПа,  классифицируются, как трубопроводы среднего давления.
  • Системы, работающие под давлением от 10 до 80 МПа,  классифицируются, как трубопроводы высокого давления.

Кроме того есть еще и вакуумные системы – давление менее 0,1 МПа и трубопроводы со сверхвысоким давлением – более 80 МПа.

В системах с низким и средним давлением практикуют обычное разборное резьбовое соединение, предполагающее стыковку сгона трубы с резьбового раструба арматуры с поджатием места стыка контргайкой. Эта технология дает возможность обустроить соединение с высокой ремонтопригодностью путем относительно небольших трудозатрат.

Однако в системах с высоким или сверхвысоким давлением  резьбовой монтаж не практикуется. Разборное соединение в трубопроводах высокого и сверхвысокого давления, а равно и в системах вакуумного типа, обустраивается путем сборки фланцевого стыка.

В этом случае на торцы трубы и арматуры наваривают плоский фланец, с перфорацией под монтаж на резьбовую пару гайка-болт. Элементы трубопровода стыкаются, причем между фланцевыми торцами монтируется уплотнительная прокладка, и фиксируются на резьбовую пару болт-гайка, вставляемую в монтажное отверстие на фланцах.

Неразборное соединение монтируется сваркой стыков трубы и запорного элемента. Этот тип соединений можно практиковать в трубопроводах любого типа. Однако неразборный характер подобного метода стыковки уменьшает общую ремонтопригодность системы. Поэтому неразборный монтаж практикуют только в трубопроводах с особыми требованиями к герметичности и прочности стыковочного узла.

В итоге, большинство элементов запорной арматуры монтируют на разборные соединения (резьбовые муфты или сборные фланцы). Ведь для большей части промышленных систем ремонтопригодность узла запорно-регулирующей арматуры ценится не меньше, чем общая герметичность трубопровода.

vsetrybu.ru

Трубопроводная арматура: виды, классификация устройств

Чтобы разобраться в огромном количестве деталей для монтажа трубных систем, объединенных общим названием трубопроводная арматура, существует несколько критериев, которые объясняют разделение и позволяют ориентироваться в фасонных изделиях для коммуникационных линий.

Виды арматуры для трубопроводов

Современные трубопроводные системы — сложный комплекс инженерных сооружений, каждый элемент которых выполняет определенную функцию, любые сбои в налаженной работе комплекса могут привести к авариям и иметь определенные экологические или экономические последствия.

Одним из основных критериев, который логично делит все арматурные изделия для трубопроводных систем, считается функциональное назначение. Иными словами, отличие каждой детали определяется тем, для чего она используется.

Таким образом, трубопроводную арматуру можно разделить на шесть групп по той функции, которую выполняет каждая из них в системе.

Запорные устройстваПредназначены для герметичного полного перекрытия движения рабочей среды. Именно степень герметичности определяет качество деталей этой группы.
РегулирующаяПрименяется для регулирования потока, количество и скорость транспортируемой среды. Она определяет безопасность и экономичность технологических процессов.
Отключающая или защитнаяОбеспечивает перекрытие движения рабочей среды в определенном элементе при превышении допустимых технологических параметров. В отличие от предохранительной арматуры подача рабочей среды прерывается на определенном участке, за счет отключения одного элемента.
ПредохранительнаяНаправлена на предотвращение аварийных ситуаций по любой из причин: от ошибки оператора, до превышения рабочих параметров сети. Задача — предотвратить нежелательные последствия нарушений.
Распределительно-смесительнаяДетали для разделения потока на отдельные ветви или смешивание нескольких потоков в один. Возможны варианты арматуры, которая выполняет только распределительную или только смесительную функцию.
ОбратнаяПредназначена для автоматического предотвращения обратного потока жидкости в системе.

Обратите внимание! Совмещение обозначенных действий возможно в деталях комбинированного типа, например, в устройствах запорно-регулирующих.

Типы устройств

Принадлежность к какому-либо типу арматуры для трубопроводов определяется конструкцией устройств.

Выделяют четыре типа:

ЗадвижкаПередвигаясь перпендикулярно по отношению к движению рабочей среды устройство перекрывает его.
ЗатворВыполнен в виде диска, который перемещается параллельно движению рабочей среды или под углом.
КлапанПеремещение путем вращения параллельно движению потока тела самого затвора или только его части.
КранЗапорный элемент, который вращается вокруг собственной оси, при этом он может находится в различном положении по отношению к оси потока.

Классификация по различным параметрам

Помимо функциональных различий и особенностей конструкции критериями для деления устройств на группы служит их назначение и сфера применения.

По сфере применения

По особенностям применения устройства разделяют на четыре разновидности:

  • Детали общего назначения, которые могут использоваться в различных отраслях.
  • Арматуру специального назначения (эти устройства должны обладать определенными характеристиками, которые оговариваются специально).
  • Санитарно-техническая, которая используется в трубах, предназначенных для оснащения бытового оборудования.
  • Фасонные детали для особых условий эксплуатации, например, для магистралей, транспортирующих агрессивные вещества.
  • Для трубопроводов судостроительной или транспортной промышленности.

Логично, что арматура для газопроводов должна отличаться высокой степенью герметичности. Для трубопроводов, транспортирующих нефть, важнейшим является антикоррозийная устойчивость, для труб, применяемых в химической промышленности важным критерием является инертность к агрессивным химическим соединениям.

По типу соединения

В зависимости от способа соединения, арматура делится на несколько групп:

По методу герметизации

В зависимости от того, каким образом происходит герметизация стыков, различают:

СальниковаяСоединение, когда шток и шпиндель дополнительно уплотняются сальниковой набивкой.
МембраннаяЭластичный диск, который обеспечивает герметичность стыков.
СильфоннаяВ качестве уплотнителя выступает сильфонный узел, который представляет собой гофрированную трубку.
ШланговаяАрматура, оснащенная эластичным шлангом, пережимание которого создает герметичное отсечение потока.

infotruby.ru

Запорная арматура для трубопроводов - виды и классификация водозапорной арматуры

Краткое содержание статьи

Запорная арматура для трубопроводов это средство разделения трубопроводной сети на отдельные локальные участки и регулирования давления в них в зависимости от их назначения.

Эта аппаратура предназначается для полного закрытия/открытия потока жидкостей различного характера в трубопроводе в соответствии с требованиями технологических процессов. К таким приспособлениям относят запорные клапаны, задвижки, затворы поворотные и краны. В свою очередь запорно – регулирующая арматура играет роль регулятора потока и создает герметичность в трубопроводной среде.

Запорная арматура всех видов предназначается для использования в следующих средах:

  • жидкостной и газожидкостной;
  • водяной;
  • парообразной.

По большей части такая аппаратура предназначена только для работы в двух положениях: «открыто» или «закрыто» и, чаще всего, не используются в промежуточных положениях.

По своему предназначению арматура подразделяется на следующие виды:

  • запорная – для перекрытия потока транспортируемой среды с основным условием – герметичностью;
  • регулирующая – для установления определенного расхода рабочей среды способом изменения условного сечения трубопровода, как правило, управляется независимым источником энергии;
  • распределительная – разделение потока по необходимым направлениям, а также для смешивания различных потоков;
  • предохранительная – для предотвращения превышения допустимых параметров трубопроводов и сосудов по давлению способом сброса перекачиваемых продуктов вплоть для прекращения протока;
  • фазоразделительная – используется для разделения продукта на различные фракции и состояния, к таковым относят маслоотделители, конденсато- и влагоотводчики.

Использование запорной арматуры на системах канализации стоков связано с необходимостью отключения отдельных ее участков для ремонта.

Для трубопроводных магистралей

Перекачка продуктов, чтобы быть эффективным средством транспортировки, производится на большие расстоянию при высоком давлении и с большой скоростью. Поэтому к подбору собственно труб и запорной арматуры – задвижкам, клапанам, затворам поворотным – и предъявляются особые требования.

Ее подбирают в соответствии с техническими нормативами, с проектным давлением, вязкостью среды, перепадами внутренней и наружной температуры. Имеет значение и степень автоматизации перекачки.

В системах магистральных водопроводных систем перекачиваемая жидкость всегда имеет в своем составе определенное количество агрессивных компонентов. Поэтому для арматуры используется химически стойкие материалы. Этими свойствами в полной мере обладает чугун, из которого изготавливаются все виды запорной арматуры для трубопроводов.

Их применяют в трубопроводах высоко и низкого давления и для перекачки различных сред. Этот же материал наиболее популярен при изготовлении трубопроводной арматуры для нефтепроводов.

На магистральных трубопроводах применяется запорная арматура размерами 8 – 2000 миллиметров.

Управление задвижками производится вручную при помощи маховиков, а в труднодоступных местах – с использованием электропривода дистанционно.

Большинство чугунных задвижек устроены с фланцевыми механизмами и могут выпускаться в различных конструктивных исполнениях:

  1. Шиберные – с подвижным или неподвижным штоком;

Задвижка представляет собой литой чугунный корпус, в котором располагается плоский шибер с отверстием, соответствующим размеру трубы. Для управления применяются два вида привода: ручной для агрегатов, располагающихся в доступном месте, и дистанционный, если задвижка установлена в закрытом пространстве.

Ручной привод состоит из рукоятки в виде штурвала, винтовой пары и штока, прикрепляемого к шиберу. При вращении рукоятки винтовая пара преобразует вращательное движении в поступательное, которое через шток приводит в движение шибер в нужном направлении. Когда отверстие в нем совпадает с отверстие в трубе, возобновляется поток жидкости.

  1. Клиновые – высокоэффективный вид запорной арматуры для трубопроводов. Форма запирающего элемента позволяет обеспечить максимальную плотность смыкания запора и седла, что увеличивает качество перекрытия.

Подъем затвора обеспечивает перемещение клина по отношению к седлу, в результате чего его отверстие совмещается с отверстием в неподвижной детали, обеспечивая прохождение рабочей среды. Вращение может производиться вручную или с использованием дистанционного управления.

  1. Параллельные.

Такие устройства предназначаются для работы при давлении 2 – 200

атмосфер.

Рабочая среда и запирающие элементы прибора в виде двух пластин располагаются в камере. Пластины затвора присоединены к штоку привода. При его вращении они раскрываются, пропуская воду или пар по трубопроводу.

Все представленные задвижки имеют ряд общих параметров, среди которых:

  1. Подсоединение к продуктопроводу производится с применением фланцев, муфт или сварки.
  2. Задвижки не используются для регулировки напора в трубопроводе, а только закрывают или открывают его в крайних положениях.
  3. Корпуса задвижек изготавливаются из чугуна способом литья, реже – из стали.
  4. Во всех видах этой арматуры используются уплотнительные устройства из резины, паронита, картона и т.д.
  5. В зависимости от доступности приспособления применяется ручной привод в виде маховика или дистанционное управление с использованием электропривода.

Фланцевая запорная арматура для трубопроводов используется не только на водопроводных сетях, но и при перекачке нефтепродуктов или других жидких сред.

В распределительных сетях на трубопроводах Ду100 и менее водоснабжения часто используются клапаны и краны с муфтовыми соединениями. Такие устройства менее габаритны и технологичны при монтаже. Соединения производятся наворачиванием на резьбу сопрягаемой детали.

Герметичность такого стыка обеспечивается применением различных уплотнителей: льняное волокно, лента ФУМ (фторопластовый уплотнительный материал), уплотняющие шнуры и силиконовый герметик специального назначения. Такое соединение менее надежно, чем фланцевое, но и устранение протечек на нем осуществляется быстрее и проще.

Запорная муфтовая арматура для трубопроводов применяется на внутридомовых распределительных сетях при размерах менее Ду 50 при давлении в трубопроводе от 0,6 атмосфер.

Водозапорная арматура для распределительных сетей

Такие изделия различных видов и назначения предназначаются для доставки воды от питающей емкости до конечной точки потребления. Ее основное назначение – это закрытие или открытие потока жидкости в трубопроводе, а также регулировка давления в сети. Проще говоря, любой из этих механизмов, будь то кран или клапан, позволяет отсечь или возобновить подачу воды.

Устройство отсечной арматуры довольно простое. Основой является чугунная или латунная труба. В нее вставляется клапан, который может частично или полностью перекрывать просвет в трубе, что приводит к изменению давления в трубопроводе или прекращению потока. Управление  механизмом производится при помощи рычажного крана произвольной формы.

Функциональное предназначение устройств

Арматура на сети водопровода устанавливается не только в каждом доме, но и в каждой квартире. Она служит для регулировки давления во внутри домовом водопроводе и распределения воды по всем помещениям квартиры, где это предусмотрено проектом.

Смотреть видео

Такие приборы устанавливаются и в производственных зданиях и помещениях, где использование воды предусмотрено технологией производства, а также для санитарно-технических нужд. Для этой цели применяются трубы из специальных материалов, отличных от тех, которые применяются в жилищном строительстве.

Запорная арматура для водопровода функционально предназначена для того, чтобы запереть жидкость в трубе и, при необходимости, подать ее к месту назначения в нужном количестве.

Материалом для изготовления запорных механизмов могут быть различные вещества, но чаще других это такие, как:

  1. Чугун различных модификаций.
  2. Латунь.
  3. Сталь нержавеющая, способная безболезненно пропускать химически активные жидкости, которые также нередко перекачиваются по трубопроводам.

О преимуществах и недостатках  различных классификаций приспособлений

Благодаря высоким эксплуатационным качествам и эстетичному внешнему виду, задвижки из латуни или нержавейки наиболее популярны в настоящее время. Такие изделия в водопроводной сети могут служить до полутора десятков лет.

Несмотря на это исследования по повышению стойкости водопроводной арматуры с использованием новых материалов ведутся постоянно. В результате появились приспособления из полимерных материалов, которые могут эксплуатироваться неопределенно долгое время, если к ним не применяются нелояльные способы механического воздействия.

Смотреть видео – классификация и виды

Для водопроводных труб из пластика арматура применяется из подобного материала. В противном случае на стыке с различными материалами износ будет неодинаков. А общий срок службы системы определяется наиболее быстроизнашиваемым материалом.

Одним из достоинств пластиковых водопроводов является тот факт, что они не имеют резьбовых соединений. Элементы стыкуются пайкой на специальном оборудовании или с применением клеевых составов. Такие стыковки максимально надежны и могут быть нарушены только с использованием грубой силы.

Для магистральных сетей на воду в основном применяются полиэтиленовые трубы размером 820 – 1020 миллиметров. С ними используется пластиковая арматура для водопроводов системы водоснабжения. Такие трубы легко выдерживает принятое для воды давление, в большинстве случае составляющие не более 20 атмосфер.

Металлические трубы соединяются такими же фитингами. Но, поскольку резьбовые соединения менее надежны, нужно использовать уплотняющие материалы и герметики.

Рассмотрим виды и классификации

Конструкций клапанов и кранов для водопровода множество. Наиболее популярными из них являются:

  1. Краны с кран-буксой.

Запирание потока воды по трубе производится при закручивании штока его воздействием на резиновую прокладку, которая садится на седло и перекрывает проход. Слабым местом в этой системе является прокладка, которую периодически приходится заменять. Наличие в доме запасной прокладки при таких кранах является объективной необходимостью. Корпуса таких кранов изготавливаются из латуни, реже – из чугуна.

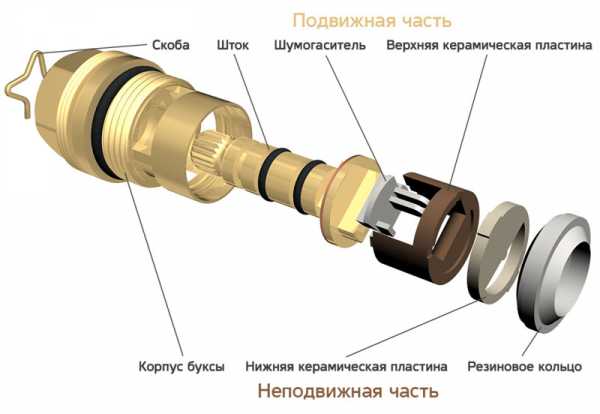

  1. Краны и клапаны с керамическими вставками

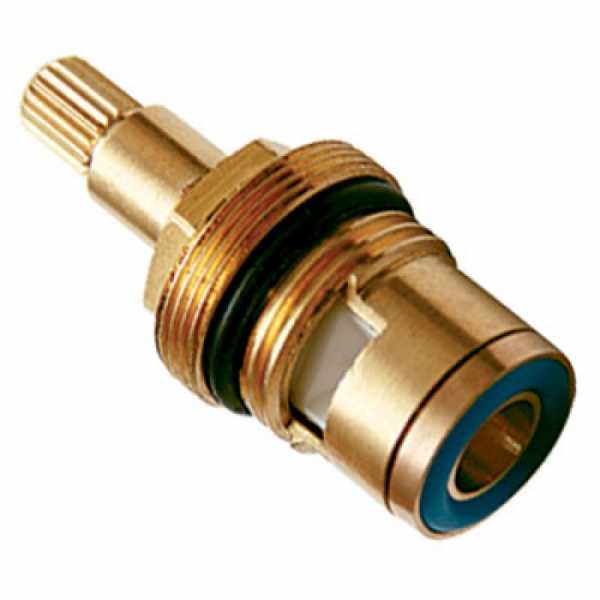

Такая конструкция водопроводной запирающей арматуры уже стала привычной ввиду высокой надежности пропускного узла.

Пропуска воды из трубы производится поворотом рукоятки на угол порядка 180 градусов. При этом совмещаются проемы в двух керамических пластинах, и открывается проход для воды из водопроводной трубы. Ввиду высокой прочности поверхности пластин, их износ производится очень медленно, а использование подпирающей резиновой прокладки в нижней (неподвижной части) кран-буксы обеспечивает компенсацию износа и герметичность соединения. Детали кран-буксы (и самого крана) выполняются из латуни.

  1. Шаровые краны.

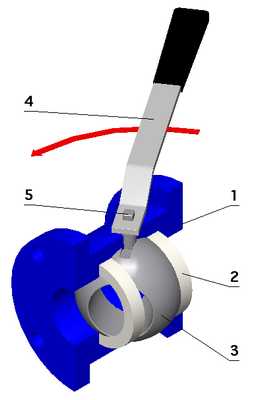

В качестве запирающего элемента в таких устройствах используется шар, изготавливаемый из латуни с высоким качеством поверхности. Она обрабатывается полировкой с использованием алмазной пасты и последующим никелированием или хромированием. Отверстие в шаре соответствует размеру прохода. При вращении рукоятки штока шар поворачивается на 90 градусов и закрывает/открывает отверстие. В качестве уплотнения используются тефлоновые кольца, устойчивые к износу. Не предназначен для регулировки напора.

Кроме указанных видов запорной арматуры производится много других:

  • краны для сброса воздушных пробок в системе отопления;
  • клапаны аварийного сброса давления, устанавливаемые на сосудах;
  • вентили для регулировки напора в системе внутреннего водоснабжения.

Для перекрытия трубопровода в экстренных случаях используются шаровые клапаны.

Технология и способы производства

Изготовление трубопроводной арматуры – это сложный технологический процесс, включающий в себя ряд последовательных действий, обеспечивающих производство надежной и продаваемой продукцией.

Смотреть видео

Технология производства запорной арматуры для трубопроводов предусматривает следующие действия:

  1. Маркетинг на рынке соответствующей продукции с целью определения эффективного (продаваемого) спектра изделий.
  2. Проектно – изыскательские работы для создания моделей и типов эффективной продукции как по качеству, так и по затратам на изготовлении.
  3. Разработка технологии производства, определение оптимального состава оборудования.
  4. Разработка методов эффективного неразрушающего контроля качества продукции.
  5. Разработка эффективной рекламы своей продукции.
  6. Логистика и сбыт продукции.

Технология производства запорной арматуры для трубопроводов может быть представлена следующим образом:

  1. Закупка сырья для производства. Входной контроль качества сырья и комплектующих изделий.
  2. Производство заготовок для изготовления арматуры способом литья из чугуна, латуни и других подходящих материалов.
  3. Термообработка литых заготовок для придания им необходимых механических свойств.
  4. Механическая обработка рабочих поверхностей до необходимых параметров плоскостности и чистоты поверхности. Токарная обработка резьбовых соединений.
  5. Нанесение защитного покрытия гальваническим способом. Обычно применяется никелировка.
  6. Сборка водопроводной арматуры с применением деталей собственного производства и комплектующих изделий закупленных по кооперации.
  7. Финишный контроль качества готовых изделий и передача на склад готовой продукции. Нужно отметить, что промежуточные контрольные операции в ходе изготовления арматуры производятся после каждой технологической ступеньки. Например, после литья и гальваники обязательно производится ультразвуковой контроль на предмет выявления раковин и других несплошностей.
  8. Сбыт готовой продукции.

Предприятиям, которые намерены реализовать свою продукцию за рубеж, необходимо аттестовать ее по ИСО 9001. Важно, что в соответствии с требованиям этого стандарта, регламентируется не только конечный результат (изделия), но и весь процесс организации производства, начиная от документооборота.

Смотреть видео

Техническая документация

Производство запорной арматуры для трубопроводов и нефтепроводов в части общих требований регламентируется ГОСТом Р 53673-2009. Эксплуатационные правила и особенности установки рассматриваются рядом СНиПов в части соответствующих требований.

Записи по теме:

Опубликовано: Январь 21, 2018

Загрузка...

trubanet.ru

что относится к ней, типы присоединения, виды, технические характеристики

Содержание:

Промышленная трубопроводная арматура используется для управления движением и контроля состояния водного потока. Главное отличие промышленного варианта от бытового заключается в том, что он может нормально функционировать даже в экстренных ситуациях, при сильном давлении.


Где применяется промышленная арматура

Трубопроводная арматура встречается в различных типах водопроводов, среди которых:

  • Системы общепромышленного типа, к числу которых относятся стандартные трубопроводы, которые используются в обычных условиях. Они сконструированы из стандартной арматуры, со средними характеристиками.
  • Системы нефтяной промышленности. Стоит отметить, что данный тип арматуры отличается большими размерами, и прекрасно адаптирован для перегонки вязких веществ.
  • Системы специальных трубопроводов, которые, в основном, транспортируют токсические или химические вещества. Неудивительно, что чаще всего они встречаются в отраслях химии и медицины. Арматура, которая используется в специальных сетях трубопроводов, способна выдержать чрезмерные нагрузки, и соответствует всем нормам безопасности.
  • Системы трубопроводов несерийного производства, среди которых особое место занимают военные комплексы и атомная энергетика. Однако, технологию производства, и характеристики арматуры узнать практически невозможно, в связи с тем, что вся информация строго засекречена. Стоит отметить, что право на выпуск арматуры для трубопроводов несерийного производства получают лишь предприятия, которые выиграли государственный тендер. Но, честно говоря, мало предприятий могут взять на себя такую ответственность.
  • Системы трубопроводов отраслей судостроения и автомобилестроения. Но, стоит помнить, что в их конструкции используется особый вид арматуры, размеры и характеристики которой напрямую зависят от особенностей конструкции транспортного средства.
  • Промышленные сантехнические системы, в которых используется стандартный тип арматуры, которая отличается от бытовой лишь усиленной прочностью и улучшенными характеристиками.

Важно помнить, что в каждой нормативно-технической документации указан рекомендуемый либо обязательный тип арматуры, который нужно использовать в соответствующем трубопроводе. Подбор должен осуществляться специалистами, которые используют тематический каталог.


Стоит отметить, что основными параметрами, на которые обращают внимание при выборе арматуры, являются: тип присоединения к трубопроводу, а также технические характеристики трубопровода (температура, давление). В зависимости от вышеуказанных параметров, определяется также тип конструкционного материала (сталь, чугун, цветметалл), схема управления («механика» или «автомат») и конструкция рабочего узла (вентиль или затвор).

Классификация промышленной трубопроводной арматуры

Многих интересует вопрос: «Что относится к арматуре трубопроводной?». Итак, существует несколько её разновидностей:

  1. Запорная – наиболее распространённый тип арматуры, к которым относят перекрывающие трубопроводные узлы. Если более подробно, то запорная арматура играет роль крана или вентиля (детальнее: "Какая запорная арматура для трубопроводов есть на рынке и какую лучше использовать"). То есть, она перекрывает движение определённого вещества в трубопроводе. Поэтому, любой трубопроводный армопояс, можно причислять к данной категории.
  2. Регулирующая – используется намного реже, чем запорная. Среди основных её функций стоит выделить регулировку процесса транспортировки по трубопроводу. Регулирующая арматура также включает в себя узлы (вентиль, дроссель). Данный тип арматуры непосредственно влияет на скорость потока, давление в системе, уровень жидкости, а также на другие физические параметры.
  3. Предохранительная – специальный вид арматуры, основной функцией которого является защита рабочих параметров системы. Среди наиболее используемых представителей предохранительной арматуры, стоит выделить следующие: предохранительные клапаны и регуляторы направления потока, которые также называют обратными клапанами. Поэтому, можно сделать вывод, что предохранительная промышленная арматура используется для защиты целостности трубопровода в экстремальных ситуациях.
  4. Контрольная – наиболее дорогая и технологичная арматура. Она способна автоматически отслеживать состояние потока, и, при этом, выводить точные показатели на приборную шкалу. Поэтому, несложно предположить, что высокая стоимость данного типа арматуры, объясняется наличием измерительных приборов, которые занимаются мониторингом параметров потока. В большинстве случаев это манометры, счётчики объёма потока и другие подобные приборы. Читайте также: "Какие виды трубопроводной арматуры лучше использовать – характеристики, преимущества, сфера применения".

Особенности конструкции промышленной арматуры

Если рассматривать классификацию промышленной трубопроводной арматуры, то можно сделать вывод, что её ассортимент включает в себя узлы следующих видов:

  • Задвижка – один из типов водопроводной арматуры, состоящий из корпуса и запорного элемента, который перемещается в плоскости, перпендикулярной центральной оси. Стоит отметить, что задвижку также можно использовать в системах с минимальным гидравлическим сопротивлением, и диаметром трубы до 2 метров. Важно помнить, что задвижка способна выдерживать давление до 25 МПа. Среди основных недостатков данного вида узлов стоит выделить плохую ремонтопригодность, большие размеры и высокую материалоёмкость. Стоит отметить, что задвижку относят к запорным узлам, а для её изготовления используют конструкционную сталь, латунь или чугун.
  • Вентиль – используется в первую очередь как запорное и регулирующее устройство. В основе его конструкции лежит стальной или чугунный корпус, а также запорный элемент, который перемещается по направлению потока. Существует две разновидности вентилей: устройство со штоком возвратно-поступательного движения и устройство со штоком вращательно-поступательного движения. Первый вариант предусматривает движение маховика вентиля вместе с запирающим элементом. Во втором – маховик приводит в движение шпиндель запирающего элемента.
    Среди основных особенностей вентиля стоит отметить большие размеры и лёгкость в эксплуатации. Вентиль устанавливается на трубопроводы, диаметр которых меньше 3-ёх см.
  • Затвор – главный представитель запорно-регулирующих устройств. В основе его конструкции лежит стальной корпус и запорный элемент, который перекрывает движение потока в перпендикулярной плоскости. Стоит отметить, что затвор может удачно функционировать в любых трубопроводах, и это с учётом того, что его масса и габариты не очень большие. Однако имеется один существенный недостаток – затвор не очень герметичный, поэтому, зачастую его устанавливают только в трубопроводы со средним уровнем давления.
  • Кран – его конструкция очень схожа с предыдущим вариантом. Однако, имеется одно отличие – запорный узел крана имеет форму тела вращения, а не диска. Поэтому, краны, которые могут похвастаться лучшей герметичностью, используются в трубопроводах с любым допустимым давлением. Среди основных достоинств крана - его способность функционировать в любой плоскости. Поэтому неудивительно, что данный элемент обладает сравнительно небольшими габаритами.
  • Клапан – данная разновидность запорной арматуры имеет много общего с вентилём. В основе его конструкции также лежит корпус и запорный элемент, который функционирует за счёт физических характеристик потока. Поэтому, логично предположить, что клапан вовсе не имеет внешних элементов управления.


Зачастую, шток клапана регулируется подпружиненным затвором. При этом сила натяжения пружины от уровня давления в трубопроводе. То есть, клапан перекрывает систему при показателях давления, которые не соответствуют норме. Обратный клапан, в свою очередь, перекрывает систему при движении носителя в неверном направлении.

Обзор технологий монтажа трубопроводной арматуры

К основным технологиям монтажа промышленной арматуры нужно отнести следующие операции:

  • сборка неразборных соединений;
  • сборка разборных соединений.


Выбор технологии напрямую зависит от величины внутреннего давления трубопровода. С точки зрения данного показателя, трубопроводы бывают нескольких видов:

  • трубопроводы, давление которых устанавливается в диапазоне от 0,1 до 1,5 МПа, относятся к трубопроводам низкого давления;
  • трубопроводы, давление которых устанавливается в диапазоне от 1,5 до 10 МПа, относятся к трубопроводам среднего давления;
  • трубопроводы, давление которых устанавливается на отметке от 10 до 80 МПа, относятся к трубопроводам высокого давления.

Не стоит забывать и о трубопроводах с вакуумными системами – показатель давление не больше чем 0,1 МПа, а также о трубопроводах со сверхвысоким давлением – больше чем 80 МПа.  Читайте также: "Какие бывают трубопроводы высокого давления, из чего изготавливают, как используются".


В трубопроводах с низким и средним давлением используют стандартное резьбовое соединение, при котором резьбовой раструб арматуры в месте стыка поджимается контргайкой. Данная технология помогает установить соединение, которое, в случае неполадки, при ремонте не требует больших трудозатрат.

Стоит помнить, что в трубопроводах с высоким и сверхвысоким давлением резьбовой метод не используется. Вместо него на выручку приходит метод фланцевого стыка.


Если говорить более подробно о методе фланцевого стыка, то он подразумевает под собой наваривание плоского фланца на торцы арматуры. В таком случае, элементы трубопровода стыкуются, при этом, между фланцевыми торцами устанавливается уплотнитель, а также фиксируются на резьбовую пару болт-гайка, которую вставляют в специальное отверстие.

При неразборном соединении свариваются стыки трубы с запорным элементом. Данный тип соединения может использоваться во всех типах трубопроводов. Однако, нужно учитывать тот факт, что метод неразборного соединения значительно утрудняет ремонтопригодность. Поэтому, данный метод используют только в отдельных случаях.

Не удивительно, что в большинстве случаев, элементы запорной арматуры монтируют с помощью метода разборного соединения. В первую очередь это связано с тем, что для большинства промышленных систем, ремонтопригодность не менее важна, чем герметичность.

trubaspec.com

Трубопроводная арматура - это... Что такое Трубопроводная арматура?

У этого термина существуют и другие значения, см. Арматура.

Трубопроводная арматура — устройство, устанавливаемое на трубопроводах, агрегатах, сосудах и предназначенное для управления (отключения, распределения, регулирования, сброса, смешивания, фазоразделения) потоками рабочих сред (жидкой, газообразной, газожидкостной, порошкообразной, суспензии и т. п.) путем изменения площади проходного сечения.[1]

Виды арматуры

По функциональному назначению

  • Запорная арматура — арматура, предназначенная для перекрытия потока рабочей среды с определенной герметичностью. В том числе:
    • Спускная (дренажная) арматура — запорная арматура, предназначенная для сброса рабочей среды из емкостей (резервуаров), систем трубопроводов.
    • Контрольная арматура — арматура, предназначенная для управления поступлением рабочей среды в контрольно-измерительную аппаратуру, приборы.
  • Регулирующая арматура — арматура, предназначенная для регулирования параметров рабочей среды посредством изменения расхода. В том числе:
    • редукционная (дроссельная) арматура — арматура, предназначенная для снижения (редуцирования) рабочего давления в системе за счет увеличения гидравлического сопротивления в проточной части.
    • Запорно-регулирующая арматура — арматура, совмещающая функции запорной и регулирующей арматуры.
  • Защитная (отключающая, отсечная) арматура — арматура, предназначенная для защиты оборудования и трубопроводов от аварийного изменения параметров среды путем отключения обслуживаемой линии или участка. В том числе:
    • Обратная арматура — арматура, предназначенная для автоматического предотвращения обратного потока рабочей среды.
  • Предохранительная арматура — арматура, предназначенная для автоматической защиты оборудования и трубопроводов от недопустимого превышения давления посредством сброса избытка рабочей среды.
  • Распределительно-смесительная арматура — арматура, предназначенная для распределения потока рабочей среды по определенным направлениям или для смешивания потоков.
  • Фазоразделительная арматура — арматура, предназначенная для разделения рабочих сред, находящихся в различных фазовых состояниях. В том числе:

По области применения

По принципу управления и действия

  • Управляемая
    • С ручным приводом
    • С механическим приводом
    • Арматура под дистанционно расположенный привод (управляется механическим или ручным приводом, который устанавливается отдельно от арматуры и соединяется с ней передачей, состоящей из валов, подшипников, зубчатых колес или тросов)
  • Автоматически действующая (автономная)

По конструкции присоединительных патрубков

По способу герметизации

  • Сальниковая — арматура, в которой герметичность сопряжения подвижной детали с неподвижной в крышке или корпусе по отношению к внешней среде обеспечивается сальниковым устройством;
  • Сильфонная — арматура, в которой герметичность подвижного сопряжения по отношению к внешней среде обеспечивается сильфоном;
  • Мембранная — арматура, в которой герметичность подвижного сопряжения по отношению к внешней среде обеспечивается мембраной. В некоторых конструкциях мембрана одновременно является и затвором;
  • Шланговая — арматура, в которой регулирование и отключение потока среды осуществляется пережатием эластичного шланга. Шланг обеспечивает герметичность всей внутренней полости арматуры по отношению к внешней среде.

Типы арматуры

Согласно ГОСТ:[1]:3

  • Задвижка — тип арматуры, у которой запирающий или регулирующий элемент перемещается перпендикулярно оси потока рабочей среды.
  • Клапан (вентиль) — тип арматуры, у которой запирающий или регулирующий элемент перемещается возвратно-поступательно параллельно оси потока рабочей среды. К клапанам также относят конструкции арматуры (поворотный клапан), в которых затвор в виде тарелки совершает движение по дуге.
  • Кран — тип арматуры, у которой запирающий или регулирующий элемент, имеющий форму тела вращения или его части, поворачивается вокруг собственной оси, произвольно расположенной по отношению к направлению потока рабочей среды.
  • Дисковый затвор (заслонка, поворотный затвор, герметический клапан, гермоклапан) — тип арматуры, в котором запирающий или регулирующий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды.

Основные параметры

Эксплуатационные

К основным эксплуатационным параметрам относятся:

Конструкционно-монтажные

К основным конструкционно-монтажным параметрам относятся:

  • условный диаметр прохода
  • строительные длина и высота
  • масса
  • тип присоединения к трубопроводу
  • конструкция и размеры присоединительных фланцев
  • число, диаметр и расположение отверстий на фланцах
  • разделка под приварку к трубопроводу

Конструкционные материалы

Чугун

В арматуростроении в основном используются:

Значительно реже применяются:

  • Кислотостойкий чугун
  • Жаростойкий чугун
  • Щелочестойкий чугун
  • Антифрикционный чугун

Сталь

Цветные металлы и сплавы

Неметаллические конструкционные материалы

Производители

ОАО Благовещенский арматурный завод — крупный производитель стальной трубопроводной арматуры, расположен в городе Благовещенск Республики Башкортостан.

Примечания

Литература

  • Трубопроводная арматура. Справочное пособие. Д.Ф.Гуревич — М.: ЛКИ, 2008. — 368 с.
  • Арматура промышленная общего и специального назначения. Справочник в 2-х книгах. А.И. Гошко — М.: Мелго, 2007. —376 с.
  • Трубопроводная арматура. Исследования. Производство. Ремонт. С.В. Сейнов — М.: Машиностроение, 2002. — 392 с.

Ссылки

dic.academic.ru

Запорная арматура для трубопроводов виды классификация

Что относится к запорной арматуре

Область применения запорной арматуры довольно обширная. Чаще всего принадлежности используются в промышленной сфере.

Запорную арматуру можно разделить на две основные группы: приспособления общетехнического назначения и детали, которые применяются в особых условиях.

Основные категории

Запорная трубопроводная арматура различается большим разнообразием. Подробнее с этим поможет ознакомиться следующая классификация:

  • промышленные принадлежности. Арматура этого типа используется не только в соответствующей области, но и нашла свое предназначение в народном хозяйстве;
  • общепромышленный вид. Криогенная и фонтанная арматура с обогревом, приспособления для сыпучих материалов, коррозионно-стойкие элементы #8212; все это используется в особых условиях;
  • специальные детали. Арматуру изготавливают по исключительно заказам, в применении используется специальный технический регламент;
  • сантехнические принадлежности. Детали применяются для установки на приборах бытового типа, например, для работы газовой плиты или котла.

Также, существует арматура, которую создают исключительно по спецзаказу. В процессе изготовления мастера опираются на технические требования.

Отдельной категорией является судовая арматура, которая обладает повышенными эксплуатационными показателями и свойствами. Обусловлено это тем, что принадлежности применяются для работы на судах, поэтому должны быть соблюдены строгие технические характеристики.

Запорная арматура

Существует несколько основных классов арматуры, одним из которых является и запорный. Приспособления используются для остановки сильного потока какой-либо жидкости или газа в условиях определенной герметичности.

Итак, к запорной арматуре относятся следующие детали:

  • задвижка. Является наиболее распространенным видом, основной принцип работы состоит в возвратно-поступательных движениях, останавливающих или открывающих поток;
  • вентиль. Используется для регулирования расхода в трубопроводе, поддерживания нормального давления и смешивания жидкостей в необходимой пропорции;
  • кран запорного типа. Пришел на замену стандартным вентилям, применяется для перекрытия потока;
  • обратные клапаны. Используются в качестве защитных элементов.

Что же касается монтажа всех вышеперечисленных элементов, то существует несколько способов. Все они отличаются не только типом крепления, но и деталями, которые используются для установки.

Все сведения о запорной арматуре #8212; в этом ролике:

1 - корпус, 2 - уплотнительные кольца, 3 - шар (запорный орган), 4 - рукоятка для управления, 5 - шток.

Краны – один из самых востребованных видов запорной арматуры. По форме запорного элемента краны подразделяются на цилиндрические, конусные и шаровые.

В зависимости от способа регулировки посадки пробки в седле (корпусе), конусные краны подразделяются на натяжные или сальниковые.

Также краны подразделяются на пробно-спускные и проходные. Это зависит от того, на каком участке устанавливается кран: на ёмкостях, агрегатах, котлах и др. объектах устанавливают пробно-спускные краны, на участках трубопроводов устанавливают проходные краны. Пробно-спускные краны имеют один присоединительный патрубок, проходные – два.

В зависимости от количества рабочих положений запорного элемента, краны могут быть двухходовыми или трехходовыми.

Краны, как и другие виды арматуры, имеют свои достоинства и недостатки. Среди достоинств можно отметить малые строительные размеры, возможность многоцелевого использования, полнопроходность некоторых моделей; недостатки – большой крутящий момент при открытии-закрытии, а также невозможность применения в некоторых областях, связанная с использованием неметаллических уплотнителей.

Задвижки – еще один вид трубопроводной арматуры, относящийся к классу запорной. По форме запорного органа задвижки подразделяются на дисковые и клиновые. В дисковых задвижках в качестве затвора выступает диск в шиберных или диски в двухдисковых задвижках. Уплотнительная поверхность запорного элемента (диска или дисков) параллельна уплотнительной поверхности корпуса, поэтому эти задвижки также называют параллельными. В клиновых задвижках запорным органом является клин, и уплотнительные поверхности непараллельны. По характеру движения штока задвижки делят на модели с выдвижным штоком и с невыдвижным. Эта характеристика определяет характер движения штока при открытии-закрытии задвижки (поднятии-опускании запорного органа). Задвижки с выдвижным штоком имеют большую строительную высоту, что делает невозможной установку в ограниченных по высоте зонах. Недостатком задвижек с невыдвижным штоком является то, что в открытом состоянии шток контактирует с рабочей средой, что делает нежелательным использование в трубопроводах с агрессивными средами.

1 - корпус, 2 - уплотнительное кольцо, 3 - диск (запорный орган), 4 - рукоятка.

Затворы – вид запорной арматуры, имеющий цилиндрический корпус и диск, выступающий в качестве запорного органа, закрепленный на штоке по диаметру полости корпуса. Открытие-закрытие затвора осуществляется посредством поворота диска при помощи вращения штока. В открытом положении диск становится перпендикулярно корпусу затвора (вдоль потока рабочей среды), в закрытом – перпендикулярно потоку. Для обеспечения герметичности используются полимерные уплотнители, чаще всего искусственный каучук (EPDM) и фторопласт (PTFE). Благодаря малой строительной длине и относительной дешевизне затворы часто используются на трубопроводах больших диаметров, а также в случаях с пониженными требованиями к герметичности затвора и при малых давлениях среды. Затворы носят также и другие названия: заслонка. гермоклапан, баттерфляй .

1 - шток, 2 - бугельный узел, 3 - золотник (запорный орган), 4 - корпус.

Клапан – вид запорной арматуры, конструктивно выполненный в виде клапана, движение запирающего органа параллельно движению рабочей среды. При сравнительно простой конструкции клапаны обеспечивают хорошую герметизацию. Конструкция клапанов дает возможность использовать их в условиях экстремальных температур и давлений, агрессивных и коррозионных рабочих сред. Кроме этого, клапаны просты в эксплуатации и обслуживании и легко поддаются ремонту. Из-за высокого гидравлического сопротивления этот вид арматуры чаще всего используется на трубопроводах малого диаметра. Наличие застойных зон в конструкции клапанов делает невозможным применение их в условиях рабочих сред с большим количеством механических примесей. Клапаны применяют для газообразных и жидких сред с широким диапазоном параметров: давления — от вакуума до 250 МПа, температуры — от -200 до +600 °C.

Трубопроводная арматура. Классификация по видам

чт, 26/02/ - 00:58 - unidim

В соответствии со стандартом ГОСТ, трубопроводная арматура - технические изделия, которые устанавливаются на емкостях, трубопроводах и служат для управления потоком рабочей среды путем изменения площади пропускного сечения. В современных отопительных системах значение трубопроводной арматуры постоянно возрастает. С каждым годом повышаются требования к экономичности, удобству обслуживания, а значит все больше различных видов трубопроводной арматуры закладываются в конструкцию системы. Примером может служить радиаторное отопление .

Если раньше запорное устройство часто ставили только на входе и выходе из системы, то сегодня обвязка каждого отопительного прибора радиаторными кранами стала нормой.
Две основных классифицирующих единицы трубопроводной арматуры - тип и вид. Вид определяется ее функциональным назначением.

Основные виды трубопроводной арматуры:

запорная

Классическим, часто используемым как в быту, так и на производстве, представителем этого семейства является шаровой кран . Запорная арматура применяется для перекрытия движения рабочей среды.

предохранительная

Изделия этого вида предназначены для сброса в автоматическом режиме рабочей среды в случае повышения давления в системе до критического уровня. Этим предотвращается повреждение оборудования.

регулирующая

Такие устройства изменяют параметры рабочей среды путем изменения расхода. Такими параметрами могут быть давление в системе, температура среды, уровень жидкости в сосуде и другие. В состав регулирующей арматуры входят смесительные или регулирующие клапаны ; регуляторы давления, уровня.

обратная

Такие устройства предотвращают движение рабочей среды в обратном направлении. Обратный клапан - обязательный элемент в обвязке счетчика воды, электрического бойлера, отопительного котла - яркий пример изделий этого вида

запорно-регулирующая

Устройства данного вида совмещают в себе обе функции - регулирования и запирания.

Выше приведены наиболее распространенные виды трубопроводной арматуры. Существуют и другие, с которыми рядовому застройщику приходится сталкиваться значительно реже. Например, конденсатоотводчики предназначены для сброса жидкости и не пропускают водяной пар, спускная арматура применяется для слива (дренажа) жидкости из трубопроводов или емкостей.

Интернет-магазин UNIDIM предлагает купить трубопроводную арматуру разнообразных видов. У нас в наличии постоянно большой выбор шаровых кранов, редукторов давления, двух-, трех- и четырехходовых смесительных вентилей, предохранительных клапанов, радиаторных вентилей и других изделий из сортамента трубопроводной арматуры. Только качественная продукция производства брендов Carlo Poletti, RBM, ESBE . WATTS, AFRISO, HERZ . HONEYWELL.

Источники: http://urokremonta.ru/stroisov/chto-otnositsya-k-zapornoy-armature.html, http://utd.prom.ua/a102397-klassifikatsiya-zapornoj-armatury.html, http://unidim.com.ua/blog/truboprovodnaya-armatura-klassifikaciya-po-vidam


Комментариев пока нет!

armaturasila.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
