От песка до процессора / Intel corporate blog / Habr

Сложно в это поверить, но современный процессор является самым сложным готовым продуктом на Земле – а ведь, казалось бы, чего сложного в этом куске железа?

Как и обещал – подробный рассказ о том, как делают процессоры… начиная с песка. Все, что вы хотели знать, но боялись спросить )


Я уже рассказывал о том, «Где производят процессоры» и о том, какие «Трудности производства» на этом пути стоят. Сегодня речь пойдет непосредственно про само производство – «от и до».

Производство процессоров


Когда фабрика для производства процессоров по новой технологии построена, у нее есть 4 года на то, чтобы окупить вложенные средства (более $5млрд) и принести прибыль. Из несложных секретных расчетов получается, что фабрика должна производить не менее 100 работающих пластин в час.

Вкратце процесс изготовления процессора выглядит так: из расплавленного кремния на специальном оборудовании выращивают монокристалл цилиндрической формы. Получившийся слиток охлаждают и режут на «блины», поверхность которых тщательно выравнивают и полируют до зеркального блеска. Затем в «чистых комнатах» полупроводниковых заводов на кремниевых пластинах методами фотолитографии и травления создаются интегральные схемы. После повторной очистки пластин, специалисты лаборатории под микроскопом производят выборочное тестирование процессоров – если все «ОК», то готовые пластины разрезают на отдельные процессоры, которые позже заключают в корпуса.

Уроки химии


Давайте рассмотрим весь процесс более подробно. Содержание кремния в земной коре составляет порядка 25-30% по массе, благодаря чему по распространённости этот элемент занимает второе место после кислорода. Песок, особенно кварцевый, имеет высокий процент содержания кремния в виде диоксида кремния (SiO2) и в начале производственного процесса является базовым компонентом для создания полупроводников.

Первоначально берется SiO2 в виде песка, который в дуговых печах (при температуре около 1800°C) восстанавливают коксом:

SiO2 + 2C = Si + 2CO
Такой кремний носит название «технический» и имеет чистоту 98-99.9%. Для производства процессоров требуется гораздо более чистое сырье, называемое «
электронным кремнием
» — в таком должно быть не более одного чужеродного атома на миллиард атомов кремния. Для очистки до такого уровня, кремний буквально «рождается заново». Путем хлорирования технического кремния получают тетрахлорид кремния (SiCl4), который в дальнейшем преобразуется в трихлорсилан (SiHCl3):
3SiCl4 + 2H2 + Si 4SiHCl3
Данные реакции с использованием рецикла образующихся побочных кремнийсодержащих веществ снижают себестоимость и устраняют экологические проблемы:
2SiHCl3 SiH2Cl2 + SiCl4
2SiH2Cl2 SiH3Cl + SiHCl3
2SiH3Cl SiH4 + SiH2Cl2
SiH4 Si + 2H2
Получившийся в результате водород можно много где использовать, но самое главное то, что был получен «электронный» кремний, чистый-пречистый (99,9999999%). Чуть позже в расплав такого кремния опускается затравка («точка роста»), которая постепенно вытягивается из тигля. В результате образуется так называемая «буля» — монокристалл высотой со взрослого человека. Вес соответствующий — на производстве такая дуля весит порядка 100 кг.

Слиток шкурят «нулёвкой» 🙂 и режут алмазной пилой. На выходе – пластины (кодовое название «вафля») толщиной около 1 мм и диаметром 300 мм (~12 дюймов; именно такие используются для техпроцесса в 32нм с технологией HKMG, High-K/Metal Gate). Когда-то давно Intel использовала диски диаметром 50мм (2"), а в ближайшем будущем уже планируется переход на пластины с диаметром в 450мм – это оправдано как минимум с точки зрения снижения затрат на производство чипов. К слову об экономии — все эти кристаллы выращиваются вне Intel; для процессорного производства они закупаются в другом месте.

Каждую пластину полируют, делают идеально ровной, доводя ее поверхность до зеркального блеска.

Производство чипов состоит более чем из трёх сотен операций, в результате которых более 20 слоёв образуют сложную трёхмерную структуру – доступный на Хабре объем статьи не позволит рассказать вкратце даже о половине из этого списка 🙂 Поэтому совсем коротко и лишь о самых важных этапах.

Итак. В отшлифованные кремниевые пластины необходимо перенести структуру будущего процессора, то есть внедрить в определенные участки кремниевой пластины примеси, которые в итоге и образуют транзисторы. Как это сделать? Вообще, нанесение различных слоев на процессорную подложу это целая наука, ведь даже в теории такой процесс непрост (не говоря уже о практике, с учетом масштабов)… но ведь так приятно разобраться в сложном 😉 Ну или хотя бы попытаться разобраться.

Фотолитография

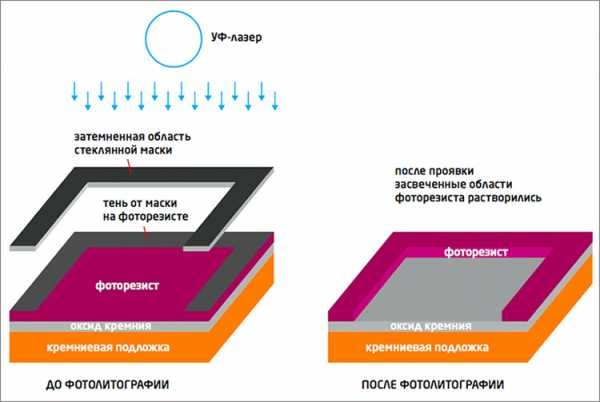

Проблема решается с помощью технологии фотолитографии — процесса избирательного травления поверхностного слоя с использованием защитного фотошаблона. Технология построена по принципу «свет-шаблон-фоторезист» и проходит следующим образом:
— На кремниевую подложку наносят слой материала, из которого нужно сформировать рисунок. На него наносится фоторезист — слой полимерного светочувствительного материала, меняющего свои физико-химические свойства при облучении светом.
— Производится экспонирование (освещение фотослоя в течение точно установленного промежутка времени) через фотошаблон
— Удаление отработанного фоторезиста.
Нужная структура рисуется на фотошаблоне — как правило, это пластинка из оптического стекла, на которую фотографическим способом нанесены непрозрачные области. Каждый такой шаблон содержит один из слоев будущего процессора, поэтому он должен быть очень точным и практичным.

Иной раз осаждать те или иные материалы в нужных местах пластины просто невозможно, поэтому гораздо проще нанести материал сразу на всю поверхность, убрав лишнее из тех мест, где он не нужен — на изображении выше синим цветом показано нанесение фоторезиста.

Пластина облучается потоком ионов (положительно или отрицательно заряженных атомов), которые в заданных местах проникают под поверхность пластины и изменяют проводящие свойства кремния (зеленые участки — это внедренные чужеродные атомы).

Как изолировать области, не требующие последующей обработки? Перед литографией на поверхность кремниевой пластины (при высокой температуре в специальной камере) наносится защитная пленка диэлектрика – как я уже рассказывал, вместо традиционного диоксида кремния компания Intel стала использовать High-K-диэлектрик. Он толще диоксида кремния, но в то же время у него те же емкостные свойства. Более того, в связи с увеличением толщины уменьшен ток утечки через диэлектрик, а как следствие – стало возможным получать более энергоэффективные процессоры. В общем, тут гораздо сложнее обеспечить равномерность этой пленки по всей поверхности пластины — в связи с этим на производстве применяется высокоточный температурный контроль.

Так вот. В тех местах, которые будут обрабатываться примесями, защитная пленка не нужна – её аккуратно снимают при помощи травления (удаления областей слоя для формирования многослойной структуры с определенными свойствами). А как снять ее не везде, а только в нужных областях? Для этого поверх пленки необходимо нанести еще один слой фоторезиста – за счет центробежной силы вращающейся пластины, он наносится очень тонким слоем.

В фотографии свет проходил через негативную пленку, падал на поверхность фотобумаги и менял ее химические свойства. В фотолитографии принцип схожий: свет пропускается через фотошаблон на фоторезист, и в тех местах, где он прошел через маску, отдельные участки фоторезиста меняют свойства. Через маски пропускается световое излучение, которое фокусируется на подложке. Для точной фокусировки необходима специальная система линз или зеркал, способная не просто уменьшить, изображение, вырезанное на маске, до размеров чипа, но и точно спроецировать его на заготовке. Напечатанные пластины, как правило, в четыре раза меньше, чем сами маски.

Весь отработанный фоторезист (изменивший свою растворимость под действием облучения) удаляется специальным химическим раствором – вместе с ним растворяется и часть подложки под засвеченным фоторезистом. Часть подложки, которая была закрыта от света маской, не растворится. Она образует проводник или будущий активный элемент – результатом такого подхода становятся различные картины замыканий на каждом слое микропроцессора.

Собственно говоря, все предыдущие шаги были нужны для того, чтобы создать в необходимых местах полупроводниковые структуры путем внедрения донорной (n-типа) или акцепторной (p-типа) примеси. Допустим, нам нужно сделать в кремнии область концентрации носителей p-типа, то есть зону дырочной проводимости. Для этого пластину обрабатывают с помощью устройства, которое называется

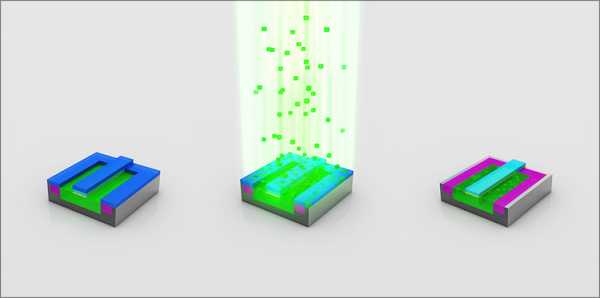

имплантер — ионы бора с огромной энергией выстреливаются из высоковольтного ускорителя и равномерно распределяются в незащищенных зонах, образованных при фотолитографии.

Там, где диэлектрик был убран, ионы проникают в слой незащищенного кремния – в противном случае они «застревают» в диэлектрике. После очередного процесса травления убираются остатки диэлектрика, а на пластине остаются зоны, в которых локально есть бор. Понятно, что у современных процессоров может быть несколько таких слоев — в таком случае на получившемся рисунке снова выращивается слой диэлектрика и далее все идет по протоптанной дорожке — еще один слой фоторезиста, процесс фотолитографии (уже по новой маске), травление, имплантация… ну вы поняли.

Характерный размер транзистора сейчас — 32 нм, а длина волны, которой обрабатывается кремний — это даже не обычный свет, а специальный ультрафиолетовый эксимерный лазер — 193 нм. Однако законы оптики не позволяют разрешить два объекта, находящиеся на расстоянии меньше, чем половина длины волны. Происходит это из-за дифракции света. Как быть? Применять различные ухищрения — например, кроме упомянутых эксимерных лазеров, светящих далеко в ультрафиолетовом спектре, в современной фотолитографии используется многослойная отражающая оптика с использованием специальных масок и специальный процесс иммерсионной (погружной) фотолитографии.

Логические элементы, которые образовались в процессе фотолитографии, должны быть соединены друг с другом. Для этого пластины помещают в раствор сульфата меди, в котором под действием электрического тока атомы металла «оседают» в оставшихся «проходах» — в результате этого гальванического процесса образуются проводящие области, создающие соединения между отдельными частями процессорной «логики». Излишки проводящего покрытия убираются полировкой.

Финишная прямая


Ура – самое сложное позади. Осталось хитрым способом соединить «остатки» транзисторов — принцип и последовательность всех этих соединений (шин) и называется процессорной архитектурой. Для каждого процессора эти соединения различны – хоть схемы и кажутся абсолютно плоскими, в некоторых случаях может использоваться до 30 уровней таких «проводов». Отдаленно (при очень большом увеличении) все это похоже на футуристическую дорожную развязку – и ведь кто-то же эти клубки проектирует!

Когда обработка пластин завершена, пластины передаются из производства в монтажно-испытательный цех. Там кристаллы проходят первые испытания, и те, которые проходят тест (а это подавляющее большинство), вырезаются из подложки специальным устройством.

На следующем этапе процессор упаковывается в подложку (на рисунке – процессор Intel Core i5, состоящий из CPU и чипа HD-графики).

Привет, сокет!

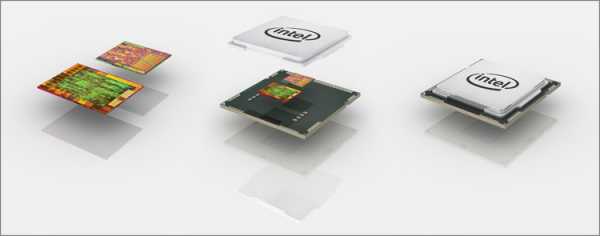

Подложка, кристалл и теплораспределительная крышка соединяются вместе – именно этот продукт мы будем иметь ввиду, говоря слово «процессор». Зеленая подложка создает электрический и механический интерфейс (для электрического соединения кремниевой микросхемы с корпусом используется золото), благодаря которому станет возможным установка процессора в сокет материнской платы – по сути, это просто площадка, на которой разведены контакты от маленького чипа. Теплораспределительная крышка является термоинтерфейсом, охлаждающим процессор во время работы – именно к этой крышке будут примыкать система охлаждения, будь то радиатор кулера или здоровый водоблок.

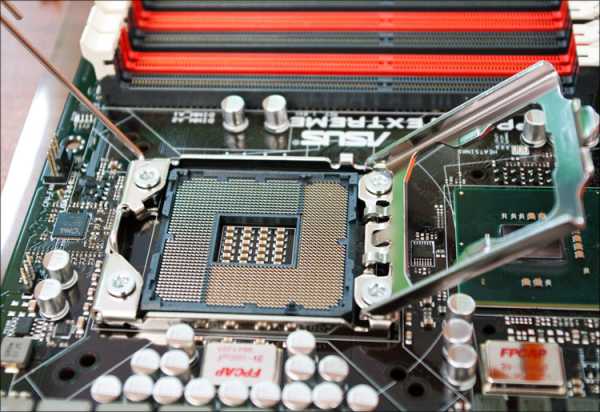

Сокет (разъём центрального процессора) — гнездовой или щелевой разъём, предназначенный для установки центрального процессора. Использование разъёма вместо прямого распаивания процессора на материнской плате упрощает замену процессора для модернизации или ремонта компьютера. Разъём может быть предназначен для установки собственно процессора или CPU-карты (например, в Pegasos). Каждый разъём допускает установку только определённого типа процессора или CPU-карты.

На завершающем этапе производства готовые процессоры проходят финальные испытания на предмет соответствия основным характеристикам – если все в порядке, то процессоры сортируются в нужном порядке в специальные лотки – в таком виде процессоры уйдут производителям или поступят в OEM-продажу. Еще какая-то партия пойдет на продажу в виде BOX-версий – в красивой коробке вместе со стоковой системой охлаждения.

The end


Теперь представьте себе, что компания анонсирует, например, 20 новых процессоров. Все они различны между собой – количество ядер, объемы кэша, поддерживаемые технологии… В каждой модели процессора используется определенное количество транзисторов (исчисляемое миллионами и даже миллиардами), свой принцип соединения элементов… И все это надо спроектировать и создать/автоматизировать – шаблоны, линзы, литографии, сотни параметров для каждого процесса, тестирование… И все это должно работать круглосуточно, сразу на нескольких фабриках… В результате чего должны появляться устройства, не имеющие права на ошибку в работе… А стоимость этих технологических шедевров должна быть в рамках приличия… Почти уверен в том, что вы, как и я, тоже не можете представить себе всего объема проделываемой работы, о которой я и постарался сегодня рассказать.

Ну и еще кое-что более удивительное. Представьте, что вы без пяти минут великий ученый — аккуратно сняли теплораспределительную крышку процессора и в огромный микроскоп смогли увидеть структуру процессора – все эти соединения, транзисторы… даже что-то на бумажке зарисовали, чтобы не забыть. Как думаете, легко ли изучить принципы работы процессора, располагая только этими данными и данными о том, какие задачи с помощью этого процессора можно решать? Мне кажется, примерно такая картина сейчас видна ученым, которые пытаются на подобном уровне изучить работу человеческого мозга. Только если верить стэнфордским микробиологам, в одном человеческом мозге находится больше «транзисторов», чем во всей мировой IT-инфраструктуре. Интересно, правда?

BONUS


Хватило сил дочитать до этого абзаца? ) Поздравляю – приятно, что я постарался не зря. Тогда предлагаю откинуться на спинку кресла и посмотреть всё описанное выше, но в виде более наглядного видеоролика – без него статья была бы не полной.

Эту статью я писал сам, пытаясь вникнуть в тонкости процесса процессоростроения. Я к тому, что в статье могут быть какие-то неточности или ошибки — если найдете что-то, дайте знать. А вообще, чтобы окончательно закрепить весь прочитанный материал и наглядно понять то, что было недопонято в моей статье, пройдите по этой ссылке. Теперь точно всё.


Успехов!

habr.com

Производство процессора компьютера: технологический процесс

Несколько лет тому назад компания Intel представила пошаговый процесс производства микропроцессоров: от песка до конечного продукта. Фактически процесс производства полупроводниковых элементов выглядит поистине удивительным.

Шаг 1. Песок

Кремний, составляющий по общей массе около 25 процентов всех химических элементов в земной коре, является вторым по распространению после кислорода. Песок имеет высокое процентное содержание диоксида кремния (SiO2), который является основным ингредиентом не только для производства процессоров Intel, но и вообще для полупроводникового производства.

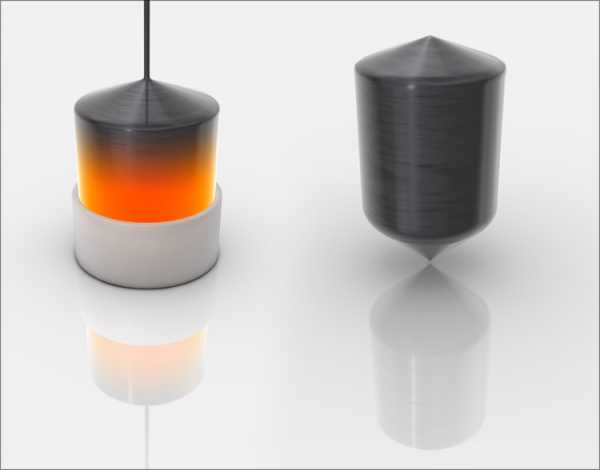

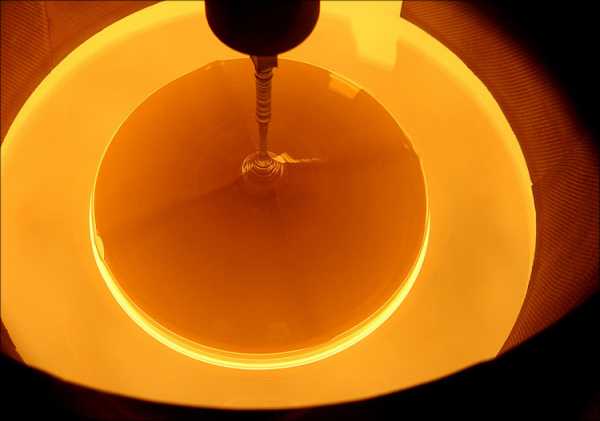

Расплавленный кремний

Вещество очищается в течение нескольких этапов, пока не получится кремний полупроводниковой чистоты, используемый в полупроводниках. В конечном счете, он поступает в виде монокристаллических слитков диаметром около 300 миллиметров (12 дюймов). Ранее слитки имели диаметр 200 миллиметров (8 дюймов), а в далеком 1970 году – еще меньше – 50 миллиметров (2 дюйма).

На данном уровне производства процессоров после очистки чистота кристалла составляет один атом примеси на миллиард атомов кремния. Вес слитка составляет 100 килограмм.

Шаг 3. Нарезание слитка

Слиток нарезается очень тонкой пилой на отдельные ломтики, называемые подложками. Каждая из них впоследствии полируется, чтобы получилась бездефектная зеркально-гладкая поверхность. Именно на эту гладкую поверхность впоследствии будут наноситься крошечные медные провода.

Экспонирование фоторезистивного слоя

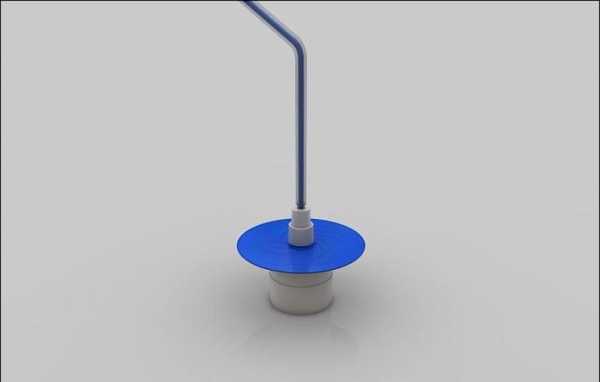

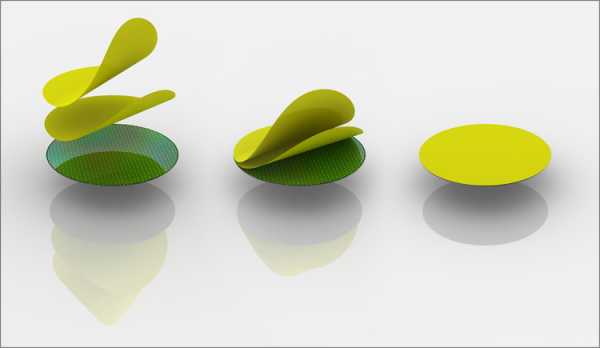

На вращающуюся с высокой скоростью подложку заливается фоторезистивная жидкость (такие же материалы используются в традиционной фотографии). При вращении на всей поверхности подложки образуется тонкий и равномерный резистивный слой.

Ультрафиолетовый лазер через маски и линзу воздействует на поверхность подложки, образуя на ней небольшие освещенные ультрафиолетовые линии. Линза делает сфокусированное изображение в 4 раза меньше маски. Везде, где ультрафиолетовые линии воздействуют на резистивный слой, возникает химическая реакция, в результате которой данные участки становятся растворимыми.

Шаг 5. Травление

Растворимый фоторезистивный материал затем полностью растворяется с помощью химического растворителя. Таким образом, для частичного растворения или травления небольшого количества полированного полупроводникового материала (подложки) используется химический травитель. Оставшаяся часть фоторезистивного материала удаляется путем похожего процесса промывки, открывая (экспонируя) протравленную поверхность подложки.

Формирование слоев

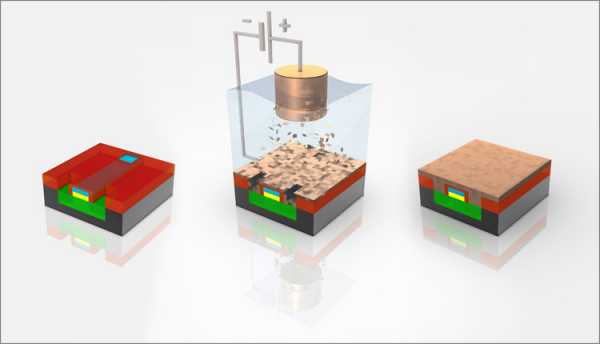

Для создания крошечных медных проводов, которые в конечном счете будут передавать электричество к/от различных соединителей, добавляются дополнительные фоторезисты (светочувствительные материалы), которые также промываются и экспонируются. В дальнейшем выполняется процесс ионного легирования для добавления примесей и защиты мест осаждения ионов меди от медного купороса во время процесса гальваностегии.

На различных этапах этих процессов производства процессора добавляются дополнительные материалы, которые протравливаются и полируются. Данный процесс повторяется 6 раз для формирования 6 слоев.

Конечный продукт выглядит как сетка из множества микроскопических медных полос, проводящих электричество. Некоторые из них соединены с другими, а некоторые – расположены на определенном расстоянии от других. Но все они используются для реализации одной цели – для передачи электронов. Другими словами, они предназначены для обеспечения так называемой «полезной работы» (например, сложение двух чисел с максимально возможной скоростью, что является сутью модели вычислений в наши дни).

Многоуровневая обработка повторяется на каждом отдельном небольшом участке поверхности подложки, на котором будут изготовлены чипы. В том числе к таким участкам относятся те из них, которые частично расположены за пределами подложки.

Шаг 7. Тестирование

Как только будут нанесены все металлические слои и созданы все транзисторы, наступает время следующего этапа производства процессоров "Интел" – тестирования. Устройство с множеством штырьков размещается в верхней части чипа. К нему прикрепляется множество микроскопических проводков. Каждый такой проводок имеет электрическое соединение с чипом.

Для воспроизведения работы чипа ему передается последовательность тестовых сигналов. При тестировании проверяются не только традиционные вычислительные способности, но также выполняется внутренняя диагностика с определением значений напряжения, каскадных последовательностей и другие функции. Ответ чипа в виде результата тестирования сохраняется в базе данных, специально выделенной для данного участка подложки. Данный процесс повторяется для каждого участка подложки.

Нарезание пластин

Для нарезания пластин применяется очень маленькая пила с алмазным наконечником. База данных, заполненная на предыдущем этапе, используется для определения, какие чипы, отрезанные от подложки, сохранены, а какие отброшены.

Шаг 9. Заключение в корпуса

Все рабочие пластины помещаются в физические корпуса. Несмотря на то, что пластины были предварительно протестированы и в отношении их было принято решение, что они работают корректно, это не означает, что они являются хорошими процессорами.

Процесс заключения в корпуса означает помещение кремниевого кристалла в материал подложки, к контактам или массиву шариковых выводов которого подсоединены миниатюрные золотые проводки. Массив шариковых выводов можно обнаружить на обратной стороне корпуса. В верхней части корпуса устанавливается теплоотвод. Он представляет собой металлический корпус. По завершении этого процесса центральный процессор выглядит как готовый продукт, предназначенный для потребления.

Примечание: металлический теплоотвод является ключевым компонентом современных высокоскоростных полупроводниковых устройств. Раньше теплоотводы были керамическими и не использовали принудительное охлаждение. Оно потребовалось для некоторых моделей 8086 и 80286 и для моделей, начиная с 80386. Предшествующие поколения процессоров имели намного меньше транзисторов.

Например, процессор 8086 имел 29 тысяч транзисторов, в то время как современные центральные процессоры имеют сотни миллионов транзисторов. Столь маленькое по нынешним меркам количество транзисторов не вырабатывало достаточно тепла, чтобы требовалось активное охлаждение. Чтобы отделить данные процессоры от нуждающихся в таком типе охлаждения, впоследствии на керамические чипы ставилось клеймо «Требуется теплоотвод».

Современные процессоры генерируют достаточно тепла, чтобы расплавиться в считанные секунды. Только наличие теплоотвода, подсоединенного к большому радиатору и вентилятору, позволяет им функционировать в течение продолжительного времени.

Сортировка процессоров по характеристикам

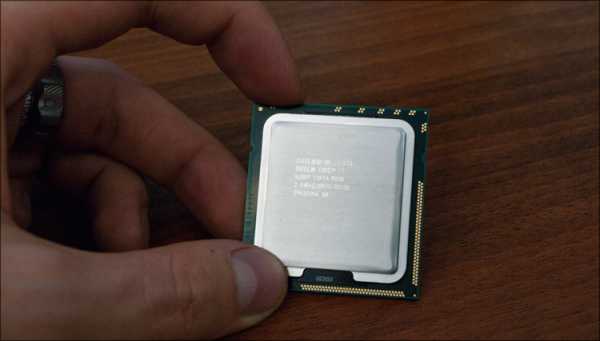

К этому этапу производства процессор выглядит таким, каким его покупают в магазине. Однако для завершения процесса его производства требуется еще один этап. Он называется сортировкой.

На этом этапе измеряются действительные характеристики отдельного центрального процессора. Измеряются такие параметры, как напряжение, частота, производительность, тепловыделение и другие характеристики.

Лучшие чипы откладываются как изделия более высокого класса. Они продаются не только как самые быстрые компоненты, но и как модели с низким и сверхнизким напряжением.

Чипы, которые не вошли в группу лучших процессоров, часто продаются как процессоры с более низкими тактовыми частотами. Кроме того, четырехъядерные процессоры более низкого класса могут продаваться как двух- или трехъядерные.

Производительность процессоров

В процессе сортировки определяются конечные значения скорости, напряжения и тепловые характеристики. Например, на стандартной подложке только 5 % произведенных чипов могут функционировать на частоте более 3,2 ГГц. В то же время 50 % чипов могут функционировать на частоте 2,8 ГГц.

Производители процессоров постоянно выясняют причины, почему основная часть производимых процессоров работает на частоте 2,8 ГГц вместо требуемой 3,2 ГГц. Иногда для увеличения производительности в конструкцию процессора могут быть внесены изменения.

Рентабельность производства

Рентабельность бизнеса по производству процессоров и большинства полупроводниковых элементов лежит в пределах 33-50 %. Это означает, что, по меньшей мере, от 1/3 до 1/2 пластин на каждой подложке рабочие, а компания в этом случае рентабельна.

У компании Intel операционная прибыль при применении технологии 45 нм для подложки 300 мм составляет 95 %. Это означает, что если из одной подложки возможно изготовить 500 кремниевых пластин, 475 из них будут рабочими и только 25 будут выброшены. Чем больше пластин можно получить с одной подложки, тем большую прибыль будет иметь компания.

Технологии Intel, используемые в наши дни

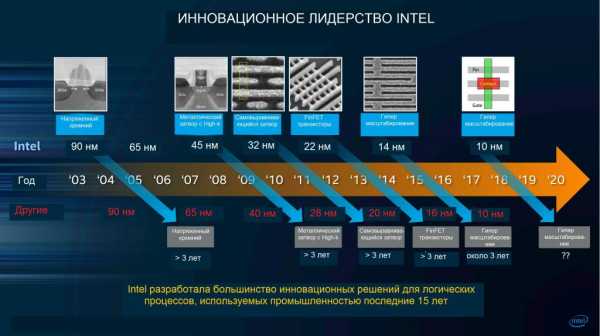

История применения новых технологий Intel для массового производства процессоров:

  • 1999 г. – 180 нм;
  • 2001 г. – 130 нм;
  • 2003 г. – 90 нм;
  • 2005 г. – 65 нм;
  • 2007 г. – 45 нм;
  • 2009 г. – 32 нм;
  • 2011 г. – 22 нм;
  • 2014 г. – 14 нм;
  • 2019 г. – 10 нм (планируется).

В начале 2018 г. компания Intel объявила о переносе массового производства 10-нм процессоров на 2019 год. Причина этого – в большой стоимости производства. На данный момент компания продолжает поставлять 10-нм процессоры в небольших объемах.

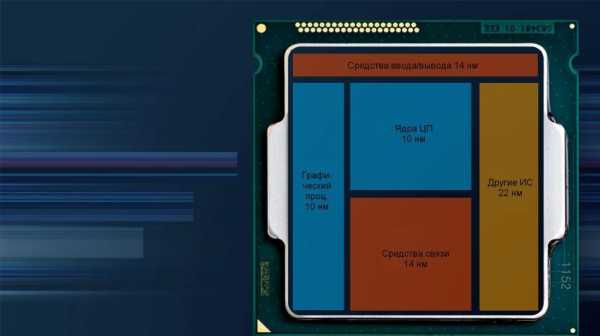

Охарактеризуем технологии производства процессоров Intel с точки зрения стоимости. Дороговизну технологического процесса руководство компании объясняет длинным производственным циклом и применением большого количества масок. В основе 10-нм технологии лежит глубокая ультрафиолетовая литография (DUV) с применением лазеров, работающих на длине волны 193 нм.

Для 7-нм процесса будет использоваться экстремальная ультрафиолетовая литография (EUV) с применением лазеров, работающих на длине волны 13,5 нм. Благодаря такой длине волны удастся избежать применения мультипаттернов, широко используемых для 10-нм процесса.

Инженеры компании считают, что на данный момент нужно отшлифовать технологию DUV, а не прыгать напрямую на 7-нм процесс. Таким образом, пока будут снятыми с производства процессоры, использующие 10-нм технологию.

Перспективы микропроцессорного производства компании AMD

Единственным реальным конкурентом "Интел" на рынке производства процессоров на сегодняшний день является AMD. Из-за ошибок "Интел", связанных с 10-нм технологией, AMD немного поправила свое положение на рынке. У Intel массовое производство с использованием технологического процесса 10 нм сильно запоздало. Компания AMD, как известно, использует для производства своих чипов третью сторону. И теперь сложилась ситуация, когда AMD для производства использует во всю 7-нм технологии производства процессоров, не уступающие главному конкуренту.

Основными сторонними производителями полупроводниковых устройств с использованием новых технологий для сложной логики являются Тайваньская компания производства полупроводников (TSMC), американская компания GlobalFoundaries и корейская Samsung Foundry.

AMD планирует использовать TSMC исключительно для производства микропроцессоров следующего поколения. При этом будут применяться новые технологии производства процессоров. Компания уже выпустила ряд продуктов с применением 7-нм процесса, включая 7-нм графический процессор. Первый планируется выпустить в 2019 г. Уже через 2 года планируется начать массовое производство 5-нм микросхем.

GlobalFoundaries отказалась от разработки процесса 7 нм, чтобы сосредоточить свои усилия на развитии своих 14/12 нм процессов для клиентов, ориентированных на быстрорастущие рынки. AMD вкладывает в GlobalFoundaries дополнительные инвестиции для производства процессоров AMD текущего поколения Ryzen, EPYC и Radeon.

Производство микропроцессоров в России

Основные микроэлектронные производства расположены в городах Зеленоград ("Микрон", "Ангстрем") и Москва ("Крокус"). Собственное микроэлектронное производство имеется также и в Беларуси – компания "Интеграл", использующая технологический процесс 0,35 мкм.

Производством процессоров в России занимаются компании "МЦСТ" и "Байкал Электроникс". Последняя разработка "МЦСТ" – процессор «Эльбрус-8С». Это 8-ядерный микропроцессор с тактовой частотой 1,1-1,3 ГГц. Производительность российского процессора составляет 250 гигафлопс (операций с плавающей запятой в секунду). Представителями компании заявляется, что по ряду показателей процессор может конкурировать даже с лидером отрасли – компанией Intel.

Производство процессоров "Эльбрус" продолжится моделью "Эльбрус-16" частотой 1,5 ГГц (цифровой индекс в названии обозначает количество ядер). Массовое изготовление этих микропроцессоров будет осуществляться в Тайване. Это должно способствовать уменьшению цены. Как известно, цена на продукцию компании заоблачная. При этом, по характеристикам комплектующие значительно уступают ведущим компаниям в этом секторе экономики. Пока такие процессоры будут использоваться только в государственных организациях и для оборонных целей. В качестве технологии производства процессоров этой линейки будет применяться 28-нм технологический процесс.

"Байкал Электроникс" производит процессоры, предназначенные для использования в промышленности. В частности, это относится к модели "Байкал Т1". Область ее применения – маршрутизаторы, системы с ЧПУ и офисная техника. Компания на этом не останавливается и уже разрабатывается процессор для персональных компьютеров – "Байкал М". Сведений о его характеристиках пока немного. Известно, что у него будет 8-ядерный процессор с поддержкой до 8 графических ядер. Преимущество этого микропроцессора будет заключаться в его энергоэффективности.

fb.ru

Разработана 5 нм технология изготовления чипов / IBM corporate blog / Habr

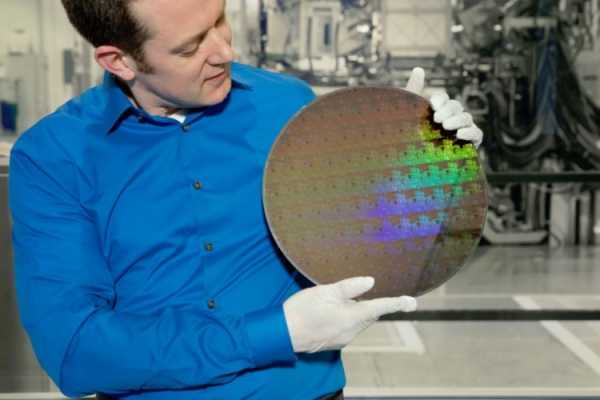

Корпорация IBM создала технологию производства чипов с топологией 5 нанометров. Предыдущий минимум, 7 нм, был анонсирован два года назад. В производстве сейчас используется и топология 10 нм, но эта технология еще не слишком распространена. По 10 нм технологии, в частности, изготавливаются чипы Snapdragon 835, которые установлены в Samsung Galaxy S8.

По мнению специалистов, 5 нм чипы смогут значительно снизить энергопотребление устройств, поскольку такие процессоры потребляют на 75% меньше энергии, а вот производительность их на 40% выше, чем у большинства текущих мобильных чипов, изготовленных по 14 нм техпроцессу. Таким образом, в автономном режиме новые устройства смогут работать в 2-3 раза дольше, чем сейчас.

5 нм технология — плод совместных трудов IBM с компаниями Samsung и GlobalFoundries. Дело в том, что корпорация сейчас сама не производит чипы, а GlobalFoundries и Samsung могут лицензировать технологию. По мнению представителей всех компаний-партнеров, в массовое производство технология отправится к 2020 году, тогда же на рынке и начнут появляться новые чипы. В электронике пока что превалируют 14 нм чипы, выпуск которых начался 2-3 года назад.

Разработчики приняли решение использовать новый тип транзисторов, которые объединяются в кремниевые нанолисты. Электроны при этом посылаются через четыре затвора. Наиболее совершенные на данный момент транзисторы типа FinFET, которые массово используются на современном рынке, используют три затвора. Скорее всего, технология FinFET останется и в 7-нм чипах, хотя со временем она уйдет, поскольку ее нельзя масштабировать геометрически. Об этом заявил вице-президент по исследованиям полупроводниковых технологий IBM Research Мукеш Харе (Mukesh Khare).

«Выход за пределы 7 нм — это очень важно. Это важно и в конструктивном плане, и в том, что сейчас возможно собрать вместе все больше транзисторов. Так что мы можем говорить о 5 нм процессе», — заявил Харе. Чем выше плотность размещения транзисторов в микросхеме, тем выше скорость прохождения сигналов между ними, соответственно, тем выше и скорость выполнения различных задач таким чипом.


Для производства новинки, скорее всего, будет использоваться технология фотолитографии в глубоком ультрафиолете (extreme ultraviolet lithography, EUV). Эта же технология использовалась для создания тестовых 7 нм чипов. Ширина нанолистов в случае использования этого метода может регулироваться. А точная настройка очень важна при производстве чипов. Этого нельзя достичь, используя FinFET.

Новое достижение чрезвычайно важно как для общества, так и для бизнеса. «Для бизнеса и сообщества важны когнитивные и облачные вычисления, которые будут совершенствоваться с появлением новых достижений в полупроводниковых технологиях», — заявил Арвинд Кришна, руководитель IBM Research. Он говорит, что именно поэтому IBM активно продвигает новые типы архитектур и материалы, которые раздвигают границы возможностей производства.

habr.com

Устройство и основные характеристики процессора

Информация о процессоре компьютера, его значении, технологии изготовления, а также о характеристиках, которые необходимо учитывать при его выборе и приобретении.

Что такое процессор и как он устроен


Центральный процессор (микропроцессор, центральное процессорное устройство, CPU, разг. – "проц", "камень") – сложная микросхема, являющаяся главной составной частью любого компьютера. Именно это устройство осуществляет обработку информации, выполняет команды пользователя и руководит другими частями компьютера. Уже много лет основными производителями процессоров являются американские компании Intel и AMD (Advanced Micro Devices). Есть, конечно, и другие достойные производители, но до уровня указанных лидеров им далеко. Intel и AMD постоянно борются за первенство в изготовлении все более производительных и доступных процессоров, вкладывая в разработки огромные средства и много сил. Их конкуренция - важный фактор, содействующий быстрому развитию этой отрасли. Внешне центральный процессор не представляет собой ничего выдающегося – небольшая плата (где-то 7 х 7 см.) с множеством контактов с одной стороны и плоской металлической коробочкой с другой. Но на самом деле внутри этой коробочки хранится сложнейшая микроструктура из миллионов транзисторов.

Как изготавливают процессоры. Что такое техпроцесс

Основным материалом при производстве процессоров является самый обычный песок, а точнее сказать кремний, коего в составе земной коры около 30%. Из очищенного кремния сначала изготавливают большой монокристалл цилиндрической формы, который разрезают на "блины" толщиной около 1 мм. Затем с использованием технологии фотолитографии в них создаются полупроводниковые структуры будущих процессоров. Фотолитография чем-то напоминает процесс печати фотографий с пленки, когда свет, проходя через негатив, действует на поверхность фотобумаги и проецирует на ней изображение. При изготовлении процессоров своеобразной фотобумагой выступают упомянутые выше кремниевые "блины". Роль света играют ионы бора, разогнанные до огромной скорости высоковольтным ускорителем. Они пропускаются через специальные "трафареты" - системы высокоточных линз и зеркал, вкрапливаются в кремний и создают в нем микроскопическую структуру из множества транзисторов. Сегодняшние технологии позволяют создавать транзисторы размером всего 22 нанометра (толщина человеческого волоса - около 50000 нм). Со временем техпроцесс изготовления процессоров станет еще совершеннее. По прогнозам, их транзисторы уменьшатся как минимум до 14 нм. Чем тоньше техпроцесс – тем больше транзисторов можно поместить в один процессор, тем он будет производительнее и энергоэффективнее. Созданная таким образом полупроводниковая структура вырезается из кварцевого "блина" и помещается на текстолит. На обратную его сторону выводятся контакты для обеспечения подсоединения к материнской плате. Сверху кристал защищается от повреждения металлической крышкой (см. рис. выше).

Понятие архитектуры, ядра, ревизии процессора

Процессоры прошли сложную эволюцию и сейчас продолжают развиваться. Производители совершенствуют не только технологию изготовления, но и внутреннюю структуру процессоров. Каждое новое их поколение отличается от предыдущего строением, количеством и характеристиками входящих в их состав элементов. Процессоры, в которых используются те же базовые принципы строения, называют процессорами одной архитектуры, а эти принципы - архитектурой (микроархитектурой) процессора. В пределах одной архитектуры процессоры могут существенно отличаться - частотами системной шины, техпроцессом изготовления, размером и структурой внутренней памяти и некоторыми другими особенностями. О таких процессорах говорят, что они имеют разные ядра. В рамках доработки одного ядра производители могут делать небольшие изменения с целью устранения мелких недочетов. Такие усовершенствования, которые "не тянут" на звание самостоятельных ядер, называют ревизиями. Архитектурам и ядрам присваиваются определенные имена, а их ревизиям – цифробуквенные обозначения. Например, все модели Intel Core 2 Duo являются процессорами микроархитектуры Intel Core и производились с ядрами Allendale, Conroe, Merom, Kentsfield, Wolfdale, Yorkfield. У каждого из этих ядер были еще и разные ревизии.

Основные характеристики процессора

Количество вычислительных ядер. Многоядерные процессоры – это процессоры, содержащие на одном процессорном кристалле или в одном корпусе два и более вычислительных ядра. Многоядерность, как способ повышения производительности процессоров, используется с относительно недавнего времени, но признана самым перспективным направлением их развития. Для домашних компьютеров уже существуют процессоры с 8 ядрами. Для серверов на рынке есть 12-ядерные предложения (Opteron 6100). Разработаны прототипы процессоров, содержащие около 100 ядер. Эффективность вычислительных ядер разных моделей процессоров отличается. Но в любом случае, чем их (ядер) больше, тем процессор производительнее. • Количество потоков. Чем больше потоков – тем лучше. Количество потоков не всегда совпадает с количеством ядер процессора. Так, благодаря технологии Hyper-Threading, 4-ядерный процессор Intel Core i7-3820 работает в 8 потоков и во многом опережает 6-тиядерных конкурентов. • Размер кеша 2 и 3 уровней. Кеш - это очень быстрая внутренняя память процессора, которая используется им как буфер для временного хранения информации, обрабатываемой в конкретный момент времени. Чем кеш больше – тем лучше. Структура не всех современных процессоров предусматривает наличие кеша 3 уровня, хотя критичным моментом это не является. Так, по результатам многих тестов производительность процессоров Intel Core 2 Quadro, выпускавшихся с 2007 г. по 2011 г. и не имеющих кеша 3 уровня, даже сейчас выглядит достойно. Правда, кеш 2 уровня у них достаточно большой. • Частота процессора. Здесь все просто – чем выше частота процессора, тем он производительнее. • Скорость шины процессора (FSB, HyperTransport или QPI). Через эту шину центральный процессор взаимодействует с материнской платой. Ее скорость (частота) измеряется в мегагерцах и чем она выше - тем лучше. • Техпроцесс. Понятие техпроцесса рассматривалось в предыдущем пункте этой статьи. Чем тоньше используемый техпроцесс, тем больше процессор содержит транзисторов, меньше потребляет электроэнергии и меньше греется. От техпроцесса во многом зависит еще одна важная характеристика процессора - TDP. • TDP. Termal Design Point - показатель, отображающий энергопотребление процессора, а также количество тепла, выделяемого им в процессе работы. Единицы измерения - Ватты (Вт). TDP зависит от многих факторов, среди которых главными являются количество ядер, техпроцесс изготовления и частота работы процессора. Кроме прочих преимуществ, "холодные" процессоры (с TDP до 100 Вт) лучше поддаются разгону, когда пользователь изменяет некоторые настройки системы, вследствие чего увеличивается частота процессора. Разгон позволяет без дополнительных финансовых вложений увеличить производительность процессора на 15 – 25 %, но это уже отдельная тема. В то же время, проблему с высоким TDP всегда можно решить приобретением эффективной системы охлаждения (см. последний пункт этой статьи). • Наличие и производительность видеоядра. Последние технические достижения позволили производителям, помимо вычислительных ядер, включать в состав процессоров еще и ядра графические. Такие процессоры, кроме решения своих основных задач, могут выполнять роль видеокарты. Возможностей некоторых из них вполне достаточно для игры в компьютерные игры, не говоря уже о просмотре фильмов, работе с текстом и решении остальных задач. Если видеоигры - не главное предназначение компьютера, процессор со встроенным графическим ядром позволит сэкономить на приобретении отдельного графического адаптера. • Тип и максимальная скорость поддерживаемой оперативной памяти. Эти характеристики процессора необходимо учитывать при выборе оперативной памяти, с которой он будет использоваться. Нет смысла переплачивать за быстрые модули ОЗУ, если процессор не сможет реализовать все их преимущества.

Что такое сокет


Важным моментом, который нужно учитывать при выборе процессора, является то, для установки в сокет какого типа он предназначен. Сокет (socket, разъем центрального процессора) – это щелевой или гнездовой разъём на материнской плате, в который устанавливается процессор. Каждый процессор можно установить только на материнскую плату с подходящим разъемом, имеющим соответствующие размеры, необходимое количество и структуру контактных элементов. Каждый новый сокет разрабатывается производителями процессоров, когда возможности старых разъемов уже не могут обеспечить нормальную работу новых изделий. Для процессоров Intel длительное время использовался (и сейчас еще используется) сокет LGA775 (процессоры Pentium 4, Pentium D, Celeron D, Pentium EE, Core 2 Duo, Core 2 Extreme, Celeron, Xeon серии 3000, Core 2 Quad). С началом производства линейки новых процессоров были введены сокеты LGA1366, LGA1156, LGA1155 (процессоры i7, i5, i3) и др. Разъемы для процессоров от AMD за последние годы также изменились - AM2, AM2+, AM3 и т.д. О более ранних сокетах, думаю, смысла вспоминать нет, поскольку компьютеры на их основе – уже раритет. Если вы задумали модернизировать старый компьютер путем приобретения более производительного процессора, убедитесь, что по сокету он подойдет к вашей старой материнской плате. Иначе однозначно придется менять и ее. Устанавливать центральный процессор в сокет системной платы нужно аккуратно, чтобы не повредить контакты.

Система охлаждения процессора


Процессор нуждается в надлежащем охлаждении, иначе он может выйти из строя. Как известно, верхняя поверхность процессора представляет собой металлическую коробку, выполняющую, кроме защитных, еще и теплоотводные функции. Поверх процессора на материнской плате устанавливается система охлаждения. Ее теплоотводные элементы должны плотно прижиматься к поверхности процессора. Для улучшения передачи тепла с процессора на радиатор системы охлаждения, между ними прокладывается слой термопасты – специального пастообразного вещества с высокой теплопроводностью.При подборе системы охлаждения процессора нужно учитывать его TDP (рассматривалось выше в пункте о характеристиках процессора). Процессоры обычно продаются в так называемом боксовом варианте поставки, когда в комплект входит штатная система охлаждения – боксовый куллер. Но иногда эффективность такого куллера является недостаточной (например, если был произведен разгон и частота процессора, а следственно и его TDP, возросла). Нормальная температура работы процессора - до 50 градусов Цельсия (при пиковых нагрузках возможно чуть больше). Средства измерения температуры встроены в центральный процессор. При помощи специальных программ температуру можно отслеживать в режиме реального времени (например, программой SpeedFan). • CPU-Z: ⇒ Официальная страница загрузки ⇒ Скачать копию для Windows 32-bit (2,6 MB) ⇒ Скачать копию для Windows 64-bit (3 MB) Современный процессор устроен так, что при достижении им критичной температуры он отключается и не включается, пока не остынет. Это позволяет предупредить его повреждение под воздействием высокой температуры. Перегрев возможен вследствие низкой эффективности системы охлаждения, выхода ее из строя, засорения пылью, пересыхания термопасты и др.

www.chaynikam.info

Что такое технологический процесс процессора и на что он влияет

Все современные вычислительные технологии базируются на основе полупроводниковой электронной техники. Для ее производства используются кристаллы кремния – одного из самых распространенных минералов в составе нашей планеты. С момента ухода в прошлое громоздких ламповых систем и с развитием транзисторных технологий этот материал занял важное место в производстве вычислительной техники.

Центральные и графические процессоры, чипы памяти, различные контроллеры – все это производится на основе кремниевых кристаллов. Уже полвека основной принцип не меняется, совершенствуются только технологии создания чипов. Они становятся более тонкими и миниатюрными, энергоэффективными и производительными. Главным параметром, который при этом усовершенствуется, является техпроцесс.

Что такое техпроцесс

Практически все современные чипы состоят из кристаллов кремния, которые обрабатываются методом литографии, с целью формирования отдельных транзисторов. Транзистор – ключевой элемент любой интегральной микросхемы. В зависимости от состояния электрического поля, он может передавать значение, эквивалентное логической единице (пропускает ток) или нулю (выступает изолятором). В чипах памяти с помощью комбинаций нулей и единиц (положений транзистора) записываются данные, а в процессорах – при переключении производятся вычисления.

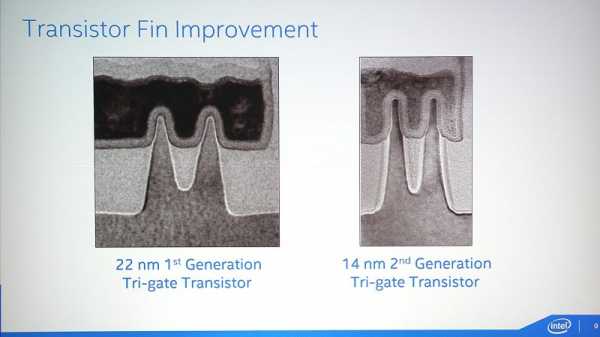

В 14-нм технологии (по сравнению с 22-нм) сокращено количество барьеров, увеличена их высота, уменьшено расстояние между диэлектрическими ребрами

Технологический процесс – это процедура и порядок изготовления какой-либо продукции. В электронной промышленности, в общепринятом значении, это величина, которая указывает на разрешающую способность оборудования, применяемого при производстве чипов. От нее также напрямую зависит размер функциональных элементов, получаемых после обработки кремния (то есть, транзисторов). Чем чувствительнее и точнее оборудование используется для обработки кристаллов под заготовки процессоров – тем тоньше будет техпроцесс.

Что значит числовая величина техпроцесса

В современном полупроводниковом производстве наиболее распространена фотолитография – вытравливание элементов на кристалле, покрытом диэлектрической пленкой, с помощью воздействия света. Именно разрешающая способность оптического оборудования, излучающего свет для вытравливания, и является техпроцессом в общепринятом толковании этого слова. Это число указывает, насколько тонким может быть элемент на кристалле.

Фотолитография – вытравливание элементов на кристалле

На что влияет техпроцесс

Техпроцесс напрямую сказывается на количестве активных элементов полупроводниковой микросхемы. Чем тоньше техпроцесс – тем больше транзисторов поместится на определенной площади кристалла. В первую очередь это значит увеличение количества продукции из одной заготовки. Во вторую – снижение потребления энергии: чем тоньше транзистор – тем меньше он расходует энергии. Как итог, при равном количестве и структуре размещения транзисторов (а значит, и увеличения производительности) процессор будет меньше расходовать энергию.

Минусом перехода на тонкий техпроцесс является удорожание оборудования. Новые промышленные агрегаты позволяют делать процессоры лучше и дешевле, но сами набирают в цене. Как следствие, лишь крупные корпорации могут вкладывать миллиарды долларов в новое оборудование. Даже такие известные компании, как AMD, Nvidia, Mediatek, Qualcomm или Apple самостоятельно процессоров не делают, доверяя это задание гигантам вроде TSMC.

Что дает уменьшение техпроцесса

При уменьшении технологического процесса производитель получает возможность поднять быстродействие, сохранив прежние размеры чипа. К примеру, переход с 32 нм на 22 нм позволил вдвое увеличить плотность транзисторов. Как следствие, на том же кристалле, что раньше, стало возможным размещение не 4, а уже 8 ядер процессора.

Для пользователей главное преимущество заключается в снижении энергопотребления. Чипы на более тонком техпроцессе требуют меньше энергии, выделяют меньше тепла. Благодаря этому можно упростить систему питания, уменьшить кулер, меньше внимания уделить обдуву компонентов.

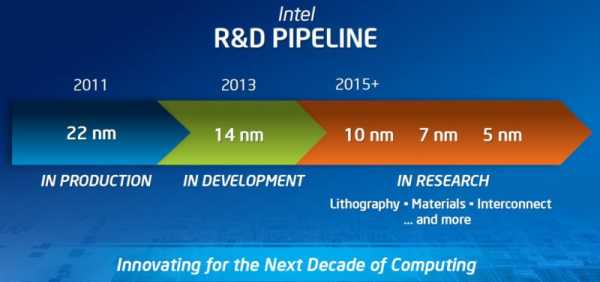

Схематический прогноз изменения техпроцесса в будущем

Техпроцесс процессоров на смартфонах

Смартфоны требовательны к аппаратным ресурсам и быстро расходуют заряд аккумулятора. Поэтому, для замедления расхода разряда, разработчики процессоров для мобильных устройств стараются внедрять в производство самые новые техпроцессы. К примеру, некогда популярные двухъядерники MediaTek MT6577 производились по техпроцессу 40 нм, а Qualcomm Snapdragon 200 ранних серий изготавливались по 45-нанометровой технологии.

В 2013-2015 годах основным техпроцессом для чипов, используемых в смартфонах, стал 28 нм. MediaTek (вплоть до Helio X10 включительно), Qualcomm Snapdragon серий S4, 400, а также модели 600, 602, 610, 615, 616 и 617 – это все 28 нм. Он же использовался и при изготовлении Snapdragon 650, 652, 800, 801, 805. «Горячий» Snapdragon 810, что интересно, был выполнен по более тонкому техпроцессу 20 нм, но это ему не сильно помогло.

Apple в своем A7 (iPhone 5S) тоже обходилась 20-нанометровой технологией. В Apple A8 для шестого Айфона применили 20 нм, а в модели A9 (для 6s и SE) уже используется новый 16 нм технологический процесс. В 2013-2014 годах Intel делали свои Atom Z3xxx по 22-нанометровой технологии. С 2015 года в производство запустили чипы с 14 нм.

Следующим шагом в развитии процессоров для смартфонов является повсеместное освоение техпроцессов 14 и 16 нм, а дальше стоит ожидать 10 нм. Первыми экземплярами на нем могут стать Qualcomm Snapdragon 825, 828 и 830.

mobcompany.info

Что такое процессор - Libtime

  1. Главная
  2. ПК
  3. Что такое процессор

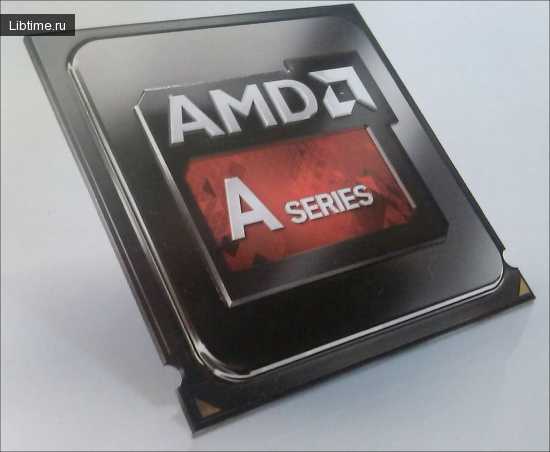

libre 3045 Первый микропроцессор Intel 4004 был создан в 1971 г. под руководством доктора Теда Хоффа для микрокалькуляторов и был изготовлен на заказ одной японской фирмы. Возникает вопрос: Что такое процессор? Центральный процессор CPU (Central Processor Unit) - это основной рабочий компонент компьютера, который выполняет арифметические и логические операции, заданные программой, управляет вычислительным процессом и координируют работу всех устройств компьютера. Кроме центрального процессора CPU существуют специализированные микропроцессоры - чипы по обработке графики, 3D звука, компрессий и декомпрессий, которые размещены на специализированных, дополнительных платах. На процессорном кристалле находятся:
  • Собственно процессор, основное вычислительное устройство, которое состоит из миллионов логических элементов - транзисторов.
  • Сопроцессор - специальный блок для операций с плавающей точкой (или запятой). Используется для особо точных и трудных расчетов, а также для работы с рядом графических программ.
  • Кэш-память первого уровня - сверхскоростная память, предназначена для сохранения промежуточных результатов расчетов.
  • Кэш-память второго уровня - это память по работе медленнее, но больше по объему - от 128 до 512 кбайт. Площадь процессора - 4-6 квадратных сантиметров.

Характеристики процессоров

Тактовая частота процессора. Тактовая частота измеряется в мегагерцах (МГц), показывает, сколько инструкций способен выполнить процессор за секунду. Тактовая частота обозначена цифрой в названии процессора (например, Pentium 4 2400 МГц, процессор Pentium 4 с тактовой частотой 2400 МГц или 2,4 ГГц). Технология производства процессора. Технология производства определяется размером минимальных элементов процессора. Технология производства современных процессоров, например, AMD Athlon XP (Thoroughbred) составляет величину 0,13 мкм. Частота системной шины. Частота системной шины прямо связана с частотой самого процессора через "коэффициент умножения". Процессорная частота - это частота системной шины, умноженная процессором на некоторую заложенную в нем величину. Например, частота процессора 1700 МГц - это частота системной шины в 100 МГц умноженная на коэффициент 17. Форм-фактор процессора. Форм-фактор процессора - это тип изготовления процессора, его конструктивного исполнения и способа подключения к материнской плате. Процессоры квадратной формы (тип разъема сокет (socket)) - корпус с ножками-контактами. Существует форма слот (slot) - ножки-контакты размещены с одного бока процессорной платы. Например, старые модели процессоров имели форм-фактор Socket7 (процессоры фирмы AMD -К6, К6-2, K6-2+, K6-3, Intel - Pentium II (200 - 266), Cyrix (M2), Centaur Technology (IDT)). Процессоры, имеющие форм-фактор Slot1 - процессоры фирмы Intel: Pentium II (233-600 МГц), Pentium III (Katmai) и Celeron (300-400 МГц). Процессоры под разъем Socket А - процессоры фирмы AMD: Athlon (Thunderbird, Palomino, Thoroughbred), Duron. Процессоры под разъем Socket370 - процессоры фирмы Intel: Pentium III (Coppermine), Celeron (Mendocino, Coppermine-128, Tualatin-128). Процессоры форм-фактора Socket-423 - Pentium IV (Willamette), Socket 478 - Pentium IV (Willamette, Northwood). Надеемся теперь на вопрос "Что такое процессор?" Вы сможете дать исчерпывающий ответ.

libtime.ru

Процессор Википедия

AMD Phenom II X4 840, вид сверху. Intel Xeon E7440, кристалл с очищенной поверхностью (видна 45-нм литография) в сравнении с размером теплораспределительной крышки для него Intel Core i7 2600K Socket LGA1155, вид снизу, контактные площадки текстолитовой платформы

Центра́льный проце́ссор (ЦП; также центра́льное проце́ссорное устро́йство — ЦПУ; англ. central processing unit, CPU, дословно — центральное обрабатывающее устройство) — электронный блок, либо интегральная схема (микропроцессор), исполняющая машинные инструкции ( программ), главная часть аппаратного обеспечения компьютера или программируемого логического контроллера. Иногда называют микропроцессором или просто процессором.

Изначально термин центральное процессорное устройство описывал специализированный класс логических машин, предназначенных для выполнения сложных компьютерных программ. Вследствие довольно точного соответствия этого назначения функциям существовавших в то время компьютерных процессоров он естественным образом был перенесён на сами компьютеры. Начало применения термина и его аббревиатуры по отношению к компьютерным системам было положено в 1960-е годы. Устройство, архитектура и реализация процессоров с тех пор неоднократно менялись, однако их основные исполняемые функции остались теми же, что и прежде.

Главными характеристиками ЦПУ являются: тактовая частота, производительность, энергопотребление, нормы литографического процесса, используемого при производстве (для микропроцессоров), и архитектура.

Ранние ЦП создавались в виде уникальных составных частей для уникальных и даже единственных в своём роде компьютерных систем. Позднее от дорогостоящего способа разработки процессоров, предназначенных для выполнения одной единственной или нескольких узкоспециализированных программ, производители компьютеров перешли к серийному изготовлению типовых классов многоцелевых процессорных устройств. Тенденция к стандартизации компьютерных комплектующих зародилась в эпоху бурного развития полупроводниковых элементов, мейнфреймов и мини-компьютеров, а с появлением интегральных схем она стала ещё более популярной. Создание микросхем позволило ещё больше увеличить сложность ЦП с одновременным уменьшением их физических размеров. Стандартизация и миниатюризация процессоров привели к глубокому проникновению основанных на них цифровых устройств в повседневную жизнь человека. Современные процессоры можно найти не только в таких высокотехнологичных устройствах, как компьютеры, но и в автомобилях, калькуляторах, мобильных телефонах и даже в детских игрушках. Чаще всего они представлены микроконтроллерами, где, помимо вычислительного устройства, на кристалле расположены дополнительные компоненты (память программ и данных, интерфейсы, порты ввода-вывода, таймеры и др.). Современные вычислительные возможности микроконтроллера сравнимы с процессорами персональных ЭВМ десятилетней давности, а чаще даже значительно превосходят их показатели.

ru-wiki.ru
