Технология изготовления сушильной камеры – На сегодняшний день существует множество производителей и видов сушильных камер. Как же выбрать ту камеру, которая

Содержание

Вакуумная сушка древесины в сушильных камерах: технология, особенности и способы

Строительная индустрия сегодня переживает активный этап технологического развития, что отражается и на применяемых инструментах, и на методологии выполнения ремонтно-монтажных операций, и, конечно, на материалах. При этом за счет доступности и низкой стоимости по-прежнему сохраняют свою востребованность традиционные материалы, среди которых древесина. Другое дело, что использовать ее в чистом виде нельзя, поскольку даже твердотельные породы уже не соответствуют строительным нормативам в защитных свойствах. Преодолеть этот барьер позволяют специальные операции подготовки, в том числе сушка древесины в сушильных камерах – технология, благодаря которой улучшается целый спектр технико-физических показателей материала.

Технология выполнения сушки в камерах

Принцип сушки в вакуумных камерах базируется на законах испарения и циркуляции воды. То есть главные задачи метода сводятся к обеспечению оптимально быстрого вывода влаги из структуры дерева, но без негативных последствий для эксплуатационных качеств. На выполнение этого процесса и ориентирована рассматриваемая технология. На практике она выполняется с помощью специальных установок, обеспечивающих циркуляцию воды по древесной структуре в направлении от сердцевины к наружной части. Далее производится выведение воды и с поверхности посредством испарения. Но важно понимать, что избавление от влаги – не единственная задача, которую реализует сушка древесины в сушильных камерах. Технология также позволяет устранять физические дефекты, но для этого применяется дополнительное оборудование наподобие прессов. Что касается технической реализации процесса, то он обычно выполняется путем ручной загрузки материала в соответствующую камеру. Далее за счет нагревательных пластин агрегат производит автоматический прогрев на фоне интенсивного испарения.

Особенности метода вакуумной сушки

По сравнению с традиционными сушильными камерами, новые технологии цилиндрической вакуумной сушки позволяют добиваться высокой скорости процесса. Связано это не столько с принципом воздействия на материал, сколько с механикой загрузки и расположением заготовок относительно функциональных пластин. Но и тепловое воздействие имеет свои особенности. Поскольку древесный материал сжимается между пластинами под давлением, обеспечивается высокая интенсивность воздействия на структуру – соответственно, выпаривается большее количество влаги. В части энергопотребления тоже имеет свои отличия вакуумная сушка древесины. Особенности технологии по этому параметру обуславливаются повышением температуры пластин и оптимизацией физического перемещения материала внутри камеры. Поэтому для достижения одинаковых с альтернативными способами сушки результатов такие камеры затрачивают меньше энергии.

Этапы сушки

Автоматизированные камеры позволяют без участия пользователя реализовывать стандартный набор технологических этапов, который выглядит следующим образом:

  • Прогрев материала. Первичная термическая обработка, в ходе которой структура древесины подготавливается к последующим этапам.
  • Непосредственно сушка. На этой стадии выполняется комбинированная операция увлажнения-сушки, позволяющая максимально размягчить материал в целях дальнейшего иссушения.
  • Охлаждение. По сути, это этап кристаллизации структуры, благодаря которому ставшая податливой из-за тепловой обработки древесина вновь обретает оптимальные характеристики твердости.

Как отмечалось выше, все стадии процесса сушки контролирует автоматика, а оператор следит за показателями индикаторов безопасности. Но еще до начала мероприятия от пользователя требуется установка оптимального режима сушки. В частности, он устанавливает давление и температуру, ориентируясь на характеристики материала. К примеру, для хвойных заготовок толщиной 2,5 см требуется давление на уровне 500 кг/м2. Что касается температурного режима, то он в данном случае может составлять 80 °C.

Устройство сушильной камеры

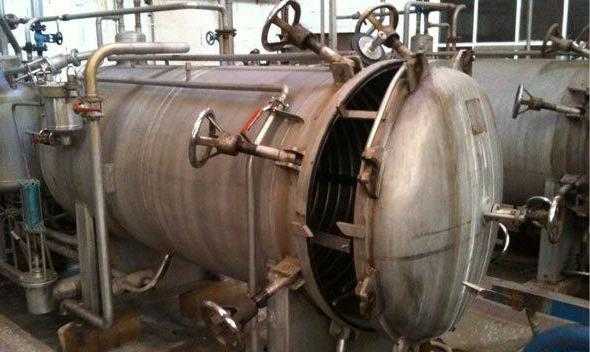

Современные камеры выполняются в форме параллелепипеда или цилиндра. Выходная сторона конструкции снабжается крышкой, через которую и производятся операции загрузки/выгрузки материала. Причем структура крышки включает резиновый лист, фиксированный на металлической раме – это решение позволяет создавать почти идеальный вакуум с повышенной герметизацией. Каждый пласт пиломатериала подкладывается нагревательными пластинами, которые обычно выполняются из теплопроводных сплавов алюминия. Для осуществления перемещений пластины снабжаются роликовыми механизмами. Благодаря движению нагревателей обеспечивается сбалансированная сушка древесины в сушильных камерах. Технология изготовления камер также предусматривает подключение контуров с циркулирующей водой. Бойлеры с жидкостью размещаются отдельно и предусматривают собственный подогрев. Для стабильного поддержания вакуума внутри камеры размещается специальная помпа.

Применение гидравлического пресса

Уже говорилось выше, что в процессе прохождения этапов сушки структура древесины размягчается и становится податливой. Данное состояние именно в рамках сушильного процесса является побочным и избыточным. Собственно, для устранения этих последствий и предусматривается финальный этап охлаждения. Однако размягченную структуру материала можно подвергать воздействию гидравлического пресса, который избавит заготовку от физических дефектов – как минимум обеспечит ее выпрямление. Такие прессы вводятся в общий комплекс мощностей, на которых производится сушка древесины в сушильных камерах. Технология прессования, в свою очередь, устраняет и возможные дефекты, которые были приобретены материалом в камере. Конечная же заготовка будет «правильно» деформирована с теми параметрами, которые нужны для рабочего пиломатериала.

Методы сушки

На данный момент развития технологии выделяют три основных метода вакуумной сушки. Первые два способа уже были рассмотрены – это непосредственно сушка и пресс-вакуумная подготовка материала. Но есть также метод паровой обработки в вакуумной камере. Его актуальность обусловлена возможностью исключения из конструкции камеры нагревательных пластин, поскольку горячий пар охватывает все пространство, не требуя специального направления потоков на отдельные участки заготовок. Данный подход дает немало плюсов, которые обеспечивают паронагревательные методы сушки древесины. Сушильные камеры, например, позволяют выполнять загрузку не только трудоемким ручным способом, но и с помощью вилочных грузчиков.

Какой эффект обеспечивает сушка?

Сама по себе сушка как процесс оптимизации гигроскопического свойства наделяет древесину относительно высокими показателями прочности. Этого уже достаточно для того, чтобы материал соответствовал базовым требованиям строительных регламентов. Но крупные деревообрабатывающие комбинаты используют вышеописанные технологии и способы сушки древесины лишь как подготовительный этап для дальнейшей обработки материала. В частности, для пропиток, которые дополнительно придадут заготовкам качества огнеупорности, влагостойкости, морозоустойчивости и т. д.

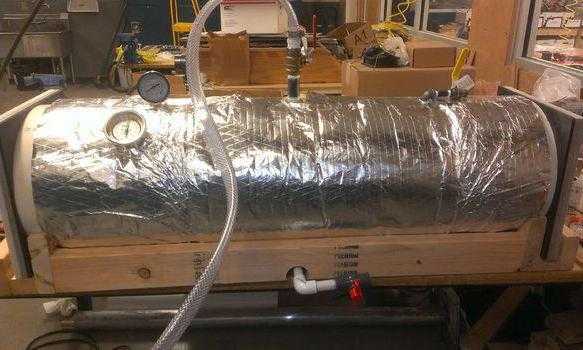

Организация сушки своими руками

Для изготовления собственной сушилки доступными средствам в первую очередь потребуется отдельное помещение. По размерам оно может соответствовать небольшой подсобке или хозблоку. Сооружение желательно выполнять из кирпича или бетона, а внутренние поверхности изолировать и утеплить слоями пенопласта с фольгированным покрытием. В итоге получится хоть и не вакуумная, но герметизированная сушилка для досок. Как сделать элементы теплового воздействия? Для этого следует предусмотреть несколько конвекторов или радиаторов – их количество будет определяться конструкционными возможностями помещения и требованиями к самой сушке. Отопительное оборудование и будет обеспечивать эффект испарения. Для большей эффективности можно дополнить функцию термического воздействия вентиляторами.

Заключение

В ходе строительных и ремонтных операций часто возникает вопрос выбора между разными материалами. Ограниченные финансовые возможности нередко исключают металлические сплавы и высокопрочные пластики, оставляя безальтернативный вариант древесины. Но и это решение во многих случаях себя оправдывает по техническим характеристикам, если используется сушильная камера для пиломатериалов. Своими руками без затрат на недешевые радиаторы такую камеру тоже выполнить не получится, но в долгосрочной перспективе ее применения вложения себя оправдают. Как показывает практика эксплуатации конструкций на основе правильно высушенной древесины, материал может даже в суровых условиях служить годами, не утрачивая первичных свойств. Другое дело, что многое будет зависеть и от породы дерева, которое планируется использовать для таких целей.

fb.ru

в камере и в домашних условиях +Видео

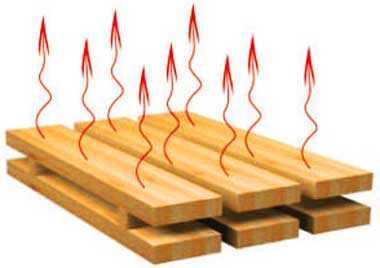

Сушка древесины и пиломатериалов – важнейшая операция по улучшению и облагораживанию древесины.

В течение этой процедуры материал меняет свои физико-механические, технические и эксплуатационные качества. Также меняется соотношение содержащихся в материале экстрактивных веществ. Процесс направлен на улучшение всех имеющихся свойств.

Процесс сушки протекает в несколько этапов. Вначале испаряется влага с поверхности древесины, затем наступает очередь находящихся в глубине древесины слоев. Более тонкие части высыхают быстрее, влага начинает движение от утолщенных мест к более тонким, уже подсохшим.

Если процесс происходит технологически неправильно, тонкие древесные слои начинают как бы сжиматься.

Итог этого – древесина растрескивается и коробится. Чтобы этого не происходило, древесные заготовки обрабатывают смесью мела и олифы, которые наносят на срезы заготовок, с их торца.

Поэтому древесину лучше заготавливать в форме брусьев, досок и прочих геометрических фигур.

Кряжи, пни и другие части, которые готовятся для производства посуды, объемных скульптур, удобнее обрабатывать сразу после спила, пока дерево еще сырое и поддается воздействию различных приспособлений и инструментов.

Ни одна из необходимых для обработки операций не вызывает столь значительные изменения свойств древесины, как ее сушка. Различные режимы этого процесса обусловлены породными и иными особенностями пиломатериалов: районом произрастания, плотностью дерева, местом вырезки и т. д. Подобранный сразу режим нередко нуждается в коррекции в процессе сушки.

Промышленная сушка

Выбор подходящего режима зависит от породы дерева и толщина исходного материала. Чтобы доски при проведении процедуры не коробились и не трескались, их предварительно пропаривают в камерах с влажным паром.

Сначала материал хорошо прогревают один-два часа при t 50°. Затем ее повышают до 60°, и повторяют процедуру пропарки. Ее можно повторять до трех раз при необходимости.

Для мягких пород используют температуру t° от 40 до 75 градусов, для твердых сортов от 35 до 55. В любом случае, этот показатель не должен быть выше 80°С. Если температура поднимается выше, происходят необратимые изменения в поверхностных слоях материала. Дерево как бы закаливается, что существенно затрудняет его дальнейшую обработку инструментами.

В самом начале процесса воздух имеет довольно большую влажность и невысокую t°. Чем больше начальная влажность дерева, тем больше влаги должно быть в воздухе, поступающем в камеру. Это необходимо для того, чтобы предотвратить растрескивание материала. По мере высыхания породы t° воздуха понемногу увеличивают, содержание же в нем влаги, напротив, снижают.

Между влажностью воздуха и содержанием влаги в материале имеется строгая зависимость. Ее можно определить с помощью особого прибора – психрометра, служащего для определения влажности и температуры воздуха в сушильных камерах. Последние носят название сушила. Существуют различные методы сушки древесины.

Заводской способ предполагает использование специальных камер для сушки.

Это паровоздушные сушила периодического действия, имеющие реверсную циркуляцию. Полученный материал, выгруженный оттуда, двое-трое суток выдерживается в производственном цехе. В это время происходит нормализация материала, то есть его освобождение от поверхностных и внутренних напряжений, обретенных в процессе сушки.

Существуют также газовые камеры для сушки древесного материала. В таких устройствах периодического действия, чтобы избавиться от ненужной влаги, используют особый бездымный газ.

Его получают при сжигании в топках сырых отходов дерева. С помощью высоконапорного осевого вентилятора, через специальные газоходы, он подается на штабеля пиломатериалов. Конструкция системы предполагает наличие парового увлажнителя.

В деревообрабатывающей промышленности используют газовые аппараты, действующие на природном газе. Они оснащены топкой, температура в которой при горении достигает 1300°С. Но прежде чем попасть в сушилку, смесь циркулирует и охлаждается, приобретая ко времени попадания в камеру температуру 100 градусов. Рабочая смесь бездымна. Если работа такой камеры хорошо отлажена, то высушенные в ней пиломатериалы остаются светлыми. Каждая из них может вместить четыре больших штабеля досок. Также они применяются для обычной, рядовой сушки хвойных пород дерева.

Для скоростной сушки строительного материала используются электрические сушилки, в которых применяются высокочастотные токи. Такая процедура длится недолго – время сушки составляет лишь несколько часов, а качество ее высокое. Дерево высыхает равномерно: без изъянов, коробления и трещин. Количество брака при таком способе сушки оказывается значительно меньшим, чем при газовом и паровом методе – его показатель составляет менее пяти процентов.

Особенности нагревания диэлектриков и полупроводников (к ним принадлежит и дерево) в электрическом поле высокой частоты состоят в том, что температура всего обрабатываемого материала заметно повышается в небольшой отрезок времени. Влажную доску за три минуты можно нагреть до 100 градусов по всей ее толщине. Мощность поглощаемого материалом тока регулируется параметрами электрического поля (его изменением посредством регулировки).

Домашняя сушка древесины

Кроме промышленных способов сушки древесины существуют еще и домашние.

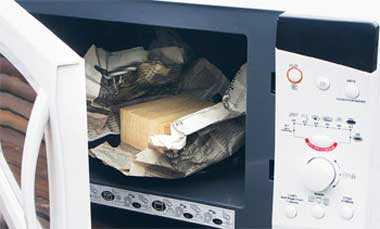

С помощью микроволновки

Преимущества такого метода состоят в том, что при его использовании в деревянном массиве не образуются крохотные трещины, способные превратить в брак до полутора сантиметров материала с каждого торца, а в отдельных случаях даже разломать заготовку на куски. Под воздействием СВЧ-нагрева в волокнах лигнина происходят изменения, благодаря которым высушенный таким способом предмет теряет свою чувствительность к резким изменениям влажности.

Для процедуры сушки подойдет не слишком мощная, бюджетная модель микроволновки без лишних опций. Главное, чтобы у нее имелся режим малой мощности. Обычно он соответствует отметке «defrost», или «разморозка». Камера должна иметь размеры, достаточные для того, чтобы разместить в ней поделки или заготовки из дерева. Нередко в ширину камера имеет большие размеры, чем в глубину.

СВЧ сушка древесины: техника

Отдельные заготовки удобнее сушить целиком, некоторые лучше распилить. Если уже известно, для они предназначены, то пилят по размеру будущих изделий, с припуском. Допускается сушить заранее обработанную заготовку, которая также должна иметь хотя бы маленький припуск. Следует помнить о том, что изделие в процессе сушки может деформироваться. Круглый предмет может сделаться более овальным.


Тот, кто часто работает с деревом, постепенно приобретает опыт. Мастера могут предполагать, какой реакции ждать от какой породы дерева, как именно какой сорт деформируется, и делать соответствующий припуск. Если оставить обработанную сырую заготовку на столе, она может лопнуть.

В перерывах в работе (например, при резьбе) или перед сушкой в микроволновке необходимо убирать изделие в полиэтиленовый мешок.

Микроволновка: сушка в домашних условиях

Перед началом процедуры заготовка взвешивается, вес записывается. Завернутая в полиэтиленовый пакет со сделанными отверстиями вещь помещается в середину печи, выставляется минимальная мощность. Время обработки зависит от размеров предмета. Затем заготовка остужается прямо в пакете, и прогревается снова. Конденсат из пакета сливается, вещь взвешивается.

Весь цикл повторяется несколько раз, пока масса не станет постоянной, перестав уменьшаться.

Если в первой попытке вещь растрескается, необходимо или еще уменьшить мощность, или загерметизировать торцы заготовки. Капы перед помещением в пакет заворачивают в газеты. С прочими заготовками тоже можно так поступить: это уменьшит вероятность растрескивания дерева.

После остывания, перед очередным циклом, газеты меняются на новые. При наличии в массиве смоляных карманов, последние могут, закипев, разорвать его, и испачкать смолой печь. Здесь тоже поможет заворачивание в бумагу.

Если продолжать процесс нагревания уже высушенного дерева, оно способно обуглиться и даже загореться.


Естественная сушка древесины на воздухе

Это доступный и чрезвычайно простой способ. Доски штабелем располагаются под навесом, чтобы на них не попадали осадки и солнечные лучи. Для них должно быть подготовлено специальное ровное основание, для оборудования которого можно использовать рельсы, бревна, толстые трубы или бруски. На это основание поперек укладывается пиломатериал.

Между землей и нижним слоем досок должно быть расстояние от 0,3 м. Землю под штабелем лучше накрыть листами рубероида, соломой или сеном. Сохнет лес довольно долго: этот процесс может занять до нескольких лет. В теплое время процесс идет более активно.

Торцы леса покрывают специальной смесью, содержащей в составе известь. С боков штабель укрывается от струй косого дождя и от сильного ветра. Предпринимаются специальные меры, предупреждающие быстрое высыхание и растрескивание материала. Поперек досок, между слоями сохнувшего леса, на расстоянии метра друг от друга, укладываются прокладки: крайние из них располагаются вровень с торцами досок в штабеле.

При таком способе сушки древесины своими руками на концах досок образуются обязательные трещины. По этой причине длина заготовок должна быть несколько больше планируемых изделий. Ведь после окончания сушки, треснувшие концы досок придется спилить. При такой сушке, осуществляемой в сухих и теплых условиях, оставшаяся в древесине влажность составляет около 20 процентов.

Материал, планируемый использовать для внутренних работ, следует переместить в отапливаемое помещение для окончательной сушки.

Минус такого простого способа очевиден: невозможность высушить материал полностью, плюс зависимость от времени года и погоды. Достоинство заключается в простоте и дешевизне.

9 лучших строительных и мебельных магазинов!
  • Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  •  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru - "Купистол" стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня."
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

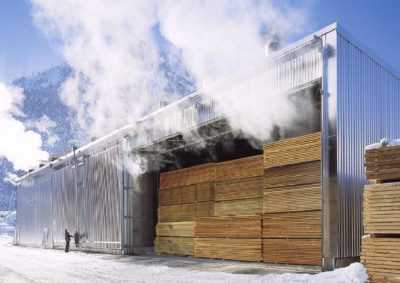

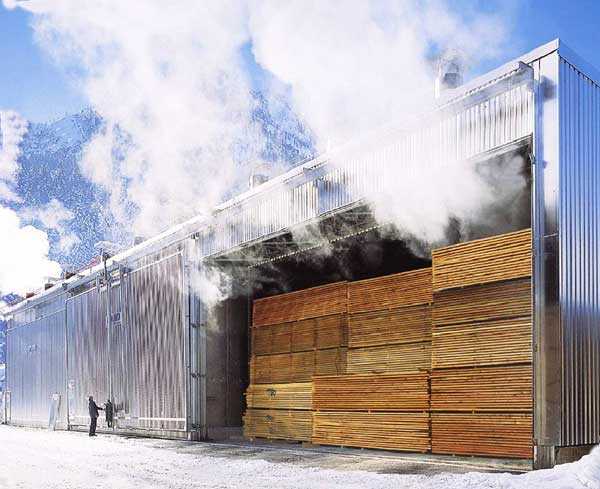

Сушильная камера для древесины, пиломатериалов

Сушильная камера для пиломатериалов представляет собой промышленное оборудование, которое используется для высушивания сырых лесоматериалов с целью их дальнейшей обработки. Сегодня сушка древесины в сушильных камерах осуществляется несколькими видами таких устройств, каждое из которых отличается своими определенными функциональными особенностями. Однако фактически все они универсальны. С их помощью можно высушить любой сорт лесоматериалов. При помощи новейших сушильных камер осуществляется качественная сушка древесины даже самых экзотических и дорогостоящих сортов, к примеру, палисандра, бука, венге или тика. При этом отсутствует растрескивание и прочие изъяны.

Виды сушильных камер

Большое количество деревообрабатывающих производств осуществляют переработку практически 10000 м³ пиломатериалов каждый год. Сушильная камера для древесины в технологической цепочке представляет собой решающее звено для обеспечения качества. Объем разовой загрузки лесоматериалов в сушильную камеру сильно отличаются. Иногда нужно высушить 6 м³, а бывают нужды и до 100 м³. Главным фактором во время выбора размера сушильной камеры можно назвать мощность производства.

Методы сушки классифицируют по особенностям передачи тепла высушиваемому сырью, поэтому выделяют такие типы камер:

  • диэлектрические - нуждаются в больших энергетических затратах
  • СВЧ
  • конвекторные
  • вакуумные. Такие аппараты отличаются высокой ценой и дорогим обслуживанием
  • аэродинамические. Таким устройствам необходимо много энергии.

Камерная сушка древесины разными методами была придумана в 60-х годах прошлого столетия, однако вследствие высоких расходов на электроэнергию и сложности конструкции, сушка стала популярна лишь в последнее десятилетие. Наибольшей популярностью во всем мире пользуются камеры конвекторного типа.

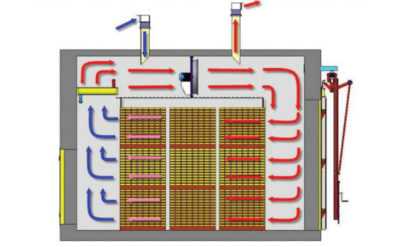

Конвекторные сушилки

Камера для сушки древесины конвекторного типа применяется для разнообразных сортов лесоматериалов. Такие устройства имеют простую конструкцию, они отличаются недорогим обслуживанием и надежностью. Именно поэтому они наиболее популярны на производстве.

Работа осуществляется за счет нагрева от газообразного носителя (агента сушки). При нагревании сырье высыхает. В качестве агента сушки может выступать пар, топочный газ или воздух. Влажность, которая выделяется из лесоматериалов, служит для дополнительного увлажнения агента, а излишки с помощью вентиляции высасываются наружу.

Показатель обмена воздуха в конвекторной сушилке не превышает 2% от суммарного количества, следовательно, ощущается экономия электроэнергии.

Корпус камеры металлический, ставится на монолитно-столбчатый фундамент. Металл, который используется для корпуса - углеродистая сталь или алюминий с антикоррозионным покрытием. С двух сторон корпус обшивают листами алюминия. Утепление камеры осуществляется при помощи минеральной ваты в виде плит. Приобрести конвекторную камеру можно как отечественного, так и зарубежного производства.

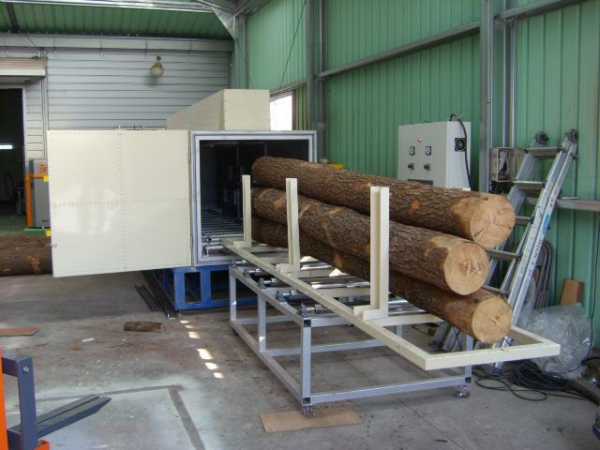

Вакуумная сушка

Вакуумная сушильная камера для древесины предназначена для ценных сортов лесоматериалов, таких как тик, венге, палисандр и другие. Функционирует такой агрегат от конвекторного нагрева древесины и вакуумного удаления лишней влаги. Протекает процесс при максимальной температуре +65. Однако вследствие вакуумного давления 0,09 МПа кипение происходит при 45,5. Такие условия дают возможность высушить древесину без агрессивного воздействия высокой температуры. Таким образом, не возникает высокого внутреннего напряжения, и древесина не подвергается растрескиванию.

Во время сушки, когда температура поднимается до 65 градусов, включается автоматика и электрический котел выключается. Верхние слои лесоматериалов медленно остывают, а влага изнутри поступает к более сухим участкам. За период одной сушки таких циклов происходит около 250. В таких условиях влага равномерно вытягивается по длине и глубине материала. После сушки материал характеризуется уровнем влажности в пределах 4-6%.

Аэродинамическая сушка

Камерная сушка пиломатериалов в аэродинамических условиях получила широкое распространение вследствие довольно низкой цены, незамысловатой конструкции. Кроме этого, для работы на таком устройстве не нужны специфические знания обслуживающего персонала. Рентабельность достигается при сушке до 2000м³ в год хвойных лесоматериалов.

Из недостатков можно выделить:

  • высокий уровень энергоемкости процесса сушки. Для того, чтобы высушить свежеспиленную древесину на выпаривание 1 литра влаги необходимо 1,15-1,3 кВтч. Электроэнергии, примерно, 240-290кВтч/м³
  • нет возможности регулировать температуру. Присутствует лишь возможность замедлить скорость ее увеличения при помощи изменения проходного сечения центробежного вентилятора
  • нет возможности организовать технологическую сушку по расписанию режимов "Руководящих технических материалов по технологии камерной сушки древесины".

Такая камера представляет собой четырехугольный короб. В него удобно загружать древесину машиной или по железнодорожным путям. Сушка происходит под действием аэродинамической энергии. Теплый воздух движется в камере под действием особого аэродинамического вентилятора. Вследствие сжатия воздуха в камере увеличивается температура на центробежном вентиляторе, а именно на его лопатках. Следовательно, аэродинамические потери становятся тепловой энергией. Тепло может нагоняться в камеру реверсно или тупиково, все зависит от конструкционных особенностей. Открытие камеры происходит исключительно по завершению цикла сушки.

Сушка в СВЧ камере

Такие устройства придуманы совсем недавно. Похожи они на замкнутую металлическую емкость. Работа осуществляется под действием отражательной поверхности СВЧ волн. Принцип действия схож с работой обычной микроволновки. При помощи СВЧ камеры сушится сырье любого сечения и габаритов. СВЧ камеры отличаются несложной конструкцией, настройки позволяются выбрать любую длину волны. Поэтому сушить можно самые разнообразные лесоматериалы. Режим затухания СВЧ волн гарантирует регулировку температуры внутри камеры. При помощи реверсивных вентиляторов удаляется лишняя влага из системы. Сравнивают СВЧ сушку с диэлектрической, которая считается самой эффективной, но из-за высоких затрат электроэнергии в России не применяется.

Основным минусом является высокая энергоемкость, как и у аэродинамических сушилок.

wood-prom.ru

Сушка пиломатериалов в сушильных камерах

 Здравствуйте уважаемые читатели и подписчики Блога Андрея Ноака. Сегодня мы рассмотрим как должна быть организована сушка пиломатериалов в сушильных камерах.

Самое важное в сушке пиломатериалов

Как перерабатывается сухая доска в ламель, а затем в клееный брус мы уже читали, сегодня же используя опыт специалистов работающих в данной отрасли мы узнаем что же важнее всего в сушке, а это:

  • Оптимальную схему расстановки пакетов перед камерой.
  • Хранение пиломатериалов.
  • Методы увеличения производительности сушильных камер.
  • Контроль технологического процесса сушки.
  • Нормы выработки при подготовке пакетов к сушке.
  • Нормы выработки при разборке пакетов после сушки.

Сегодня наша промышленность оживает, строятся новые заводы, монтируется новое оборудование. Очень большое количество оборудования возникает «с нуля». А теперь вот такой вот вопрос, кто ни разу на производстве не сталкивался с неудобной расстановкой оборудования или с неправильной и неудобной конструкцией здания? При этом вроде бы все службы согласовывали это строительство, но за все их грехи 😉 приходится расплачиваться мастеру смены и тем кто эксплуатирует данное оборудование...

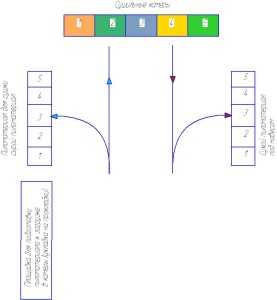

Планирование производства под сушку пиломатериала

При планировании территории расстановки пакетов для процесса сушки, нам нужно понимать, что скорость сушки пиломатериалов, оборот сушильных камер в достаточно большой степени зависит от вспомогательного времени (загрузка и выгрузка камеры).

И поэтому очень важно данные операции производить довольно быстро. Для этого вилочный погрузчик должен иметь возможность меньше разворачиваться и крутиться около сушильной камеры. Площадки под пакеты должны быть размечены краской, при этом под каждый размер пиломатериала необходима отдельная площадка, для исключения перестановок «не того пакета» в другой штабель...

Наиболее часто загружаемый пиломатериал хранится ближе к камерам, чем редко используемый.

Сухой пиломатериал желательно хранить под крышей или навесом, для этого навес должен быть около сушильных камер. Прокладки для пакетов должны храниться также под навесом (под открытым небом они портятся и набирают влагу).

Для прокладок изготавливают специальные железные и в тоже время легкие контейнеры. Кроме этого наличие данных контейнеров облегчает складирование и хранение прокладок, уменьшает время на их укладку, а также позволяют не засорять территорию. Технология сушки пиломатериалов — вот как весь этот процесс можно назвать и его организация это интересное и ответственное занятие.

Контейнер под прокладки для пакетов. Необходимо учесть чтобы вилочный погрузчик мог его с легкостью перевозить.

Контроль технологического процесса сушки доски

Кроме уменьшения времени на загрузку и выгрузку, для увеличения производительности сушильных камер необходимо контролировать технологию сушки пиломатериалов:

  • Не нужно пересушивать доску, подбирайте максимально возможную влажность, лучше сушить до 12% чем до 6%, это сэкономит вам несколько дней.
  • Для более быстрой загрузки пакеты должны быть стандартными, чем меньше пакетов мы грузим в камеру — тем быстрее грузим камеру. Лучше рассчитывать высоту и ширину пакетов таким образом, чтобы количество загружаемых пакетов было минимально, а объем одного пакета был максимален.
  • Подбирать оптимальные программы для сушки, выбирать режимы сушки пиломатериалов, не рекомендуется ставить программу сушки для толщины 30 мм, при фактической толщине доски 28 мм. Это будет способствовать снижению производительности.
  • Также производительность у нас будет выше за счет загрузки в камеру досок одинаковой толщины, загруженная камера с разными толщинами должна сушиться по максимальной толщине, а чем толще доска тем продолжительность сушки выше и соответственно более тонкий пиломатериал, загруженный с толстым, мы будем пересушивать.
  • Необходимо строгое соблюдение заданных температур на каждом этапе.
  • Необходима герметичность сушильных камер, все щели должны быть устранены.
  • Четкая работа шиберов, все шибера должны плотно закрываться когда это нужно, а также одновременно закрываться и открываться.
  • Все вентиляторы должны работать в одном направлении.
  • Камера должна быть загружена по максимально возможной ширине и высоте но не нужно переусердствовать и повредить потолок или стены, на рис. 1 видно что от пакетов до потолка расстояние около 20 см. Для того чтобы больший объем воздуха проходил через штабель и не мимо пиломатериала (сверху или сбоку), сверху и сбоку устанавливают резиновые шторки, препятствующие проходу воздуха на старых камерах, на новых камерах сбоку шторки не устанавливаются.
  • Сушка пиломатериалов обрезных более производительна чем необрезных (пакеты более плотные, не нужно сушить все что потом обрежется у необрезного пиломатериала).
  • Сушильный агент не должен свободно проходить вдоль стенок и потолка, чем больше сушильного агента проходит через пиломатериал, тем лучше и быстрее будет сушка, но при слишком интенсивном продувании возможно появление трещин.
  • Предварительная выдержка готовых пакетов перед загрузкой (атмосферная сушка) сокращает время сушки на 1-2 дня.
  • Чем выше конечная влажность пиломатериала, тем меньше время сушки.
  • Естественно все оборудование в камере должно быть исправно, целюлоза или психрометр должны быть свежими при каждой загрузке камеры.
  • Зимой снег с пакетов предварительно скидывается.
  • Сушку лучше осуществлять когда на улице тепло, пакеты подсушены, не нужно ждать дождей, снега и холодов, очень часто встречал когда летом на производстве камеры пустуют, а потом не могут насушить необходимых объемов.
  • Для снижения конечной себестоимости продукции нужно осуществлять подготовку пиломатериалов к сушке.
  • Если у постоянно трескаются торцы досточек, то как вариант их необходимо забеливать известкой, тогда влага из них будет уходить медленнее и усушка не будет такой быстрой.

Производительность при укладке пакетов для сушки

Сушка пиломатериалов, в любом случае на участке необходимо иметь работников для снятия сухих досок с прокладок, так как любая технология сушки пиломатериалов включает в себя операцию снятия пиломатериалов с прокладок и в зависимости от технологии производства, иногда приходится на данном участке и складывать доски на прокладки.

Укладкой пакетов занимается два человека или как их обычно называют — пара. Конечно все механизируется и автоматизируется и несомненно мы уйдем от ручной подготовки пакетов к сушке и разборки пакетов, ну а пока давайте посмотрим от чего зависит норма укладки пиломатериала на прокладки:

  • Объем одной доски (чем больше объем, тем быстрее производится складирование).
  • Масса одной доски (слишком тяжелая доска складывается очень медленно).
  • Опыт обоих укладчиков.
  • Число прокладок по длине пакета.
  • Разборка сухих пакетов производится в 2 раза быстрее сборки пакетов сырого пиломатериала.

В среднем на одну пару в смену идет 40 кубометров укладки сырого пиломатериала в пакет или 80 кубометров снятие пиломатериала с прокладок.

Довольно часто из за неправильной организации работ можно встретить ситуацию когда количество работников на сушильном комплексе завышено. Происходит это потому что нет стабильности в процессе работы, поэтому организовывать работу нужно таким образом чтобы у работников была она постоянно, а не «приливами и отливами».

Буду рад вашим комментариям! Как вы считаете статья удалась или в ней что то упущено? Предлагаю вам ознакомиться с интересной технологией сушки без радиаторов в этой статье.

Моя книга

Недавно вышла в свет моя новая книга, информация которая в ней дана это просто информационная бомба! В ней расписано все, от анализа дефектов сушки в каждой камере до перечня всей документации на участке. Зная эту информацию в свое время, она помогла бы не только мне но и всему предприятию! Рекомендую для руководителей и специалистов.

Удачи и до новых встреч!

andreynoak.ru

Технология сушки древесины: грузим правильно камеру

Приветствую вас мастера, технологи, начальники участков, начальники цехов! На связи Андрей Ноак! Сегодня я расскажу фишки, благодаря которым технология сушки древесины станет для вас более понятна. А говорить про это я имею полное право!

В свое время я поработал мастером сушильных камер. Запускал с нуля сушилку «COPCAL» с тремя камерами 200, 200 и 100 кубометров, это итальянская фирма. Работал на уральских сушильных камерах и производил монтаж с немцем Ральфом камер «Hildebrand».

С немцем это вообще отдельная история , мы каждый вечер пили вино и закусывали сыром, он постоянно жаловался на работу *wacko* , а я тренировал свой немецкий язык *good* ! Именно немец и рассказывал как нужно сушить древесину правильно. А про распитие вина и поедание сыра можно почитать тут.

Сушка дерева в камере — а как сделать это правильно?

Мы с вами будем рассматривать сушильные камеры для дерева (пиломатериалов) из «сэндвич» панелей (алюминиевый профиль и наполнитель). Чем быстрее происходит выгрузка, а затем и загрузка камер, тем выше эффективность работы сушильной камеры. Кроме загрузок и выгрузок значительное влияние оказывает время простоев камеры по устранению неисправностей, это могут быть повреждения стен, фальш потолков, ремонт радиаторов нагрева сушильной камеры. Большинство данных простоев можно избежать если загрузку камеры предварительно готовить:

  • Пакеты пиломатериалов должны быть сложены ровно, про укладку у меня есть статья здесь, при необходимости производится торцевание пакетов. Ровные торцы пакетов будут уменьшать количество повреждений «сэндвичей» стен камеры. Готовятся пакеты заранее для уменьшения времени загрузки камеры. Желательно все чтобы все подготовленные пакеты находились недалеко от камеры.
  • После выгрузки сушильной камеры необходимо обязательно пол подмести и убрать всю кору и опилки из камеры. Дело в том что радиаторы сушильных камер при попадании на них пыли, грязи, опилок (особенно от хвойных пород древесины из за наличия смолы), забиваются. При этом уменьшается объем проходящего воздуха в процессе сушки через радиаторы и соответственно через пиломатериал, что приводит к появлению синевы на пиломатериалах, более слабой теплоотдачи радиаторов и соответственно увеличению времени сушки пиломатериалов. Особенно негативно будет влиять мусор и опилки не убранные с предыдущего процесса сушки, так как этот мусор высох и легко поднимается в воздух попадая на радиаторы. Сушка дерева в камере должна производиться в чистой и подготовленной камере!
  • Из предыдущего пункта мы видим что пакеты загружаемые в сушильную камеру необходимо тщательно очищать от мусора.
  • Установка датчиков в сушильные пакеты очень важный процесс. Я по долгу службы встречал сушильные камеры работающие на одном датчике, с полу разорванными проводами и еле вбитыми датчиками, соответственно такое же качество сушки было на данных предприятиях. Представляете сколько потом отходов они получали при дальнейшей переработке пиломатериалов?
  • Сейчас ведется тенденция к тому что иглы датчиков не связаны между собой и легко отделяются от провода, хотя раньше датчик был жестко соединен с проводом, иглы были в датчике на строго фиксированном расстоянии. На мой взгляд для большей точности измерения влажности лучше фиксированное расстояние между иглами датчика. Отдельным плюсом цельного датчика от игл является то, что датчик жестко связан с проводом и не разъеденится случайно при разгрузке камеры. Наверное многие испытывали чувство досады когда вы случайно оставляете иглу в пиломатериале и затем строгая этот пиломатериал выходит из строя очень дорогая фреза из заграницы.

  • Высота игл датчика также влияет на качество сушки дерева. Управление процессом сушки производится от показаний датчиков и если датчик имеет иглы длиной 2 сантиметра, а пиломатериал толщиной 60 мм, то влажность будет измеряться только в быстрее сохнущих наружных слоях — происходит ситуация когда информация в контроллер управления процессом сушки поступает неправильная. В таком случае будь это хоть самая совершенное программное управление пиломатериал все равно растрескивается. Игла должна минимум  доходить до середины толщины пиломатериала. При этом от толщины игл не должен пиломатериал раскалываться (это я про тонкие дощечки в которые иногда от отсутствия материалов, забивают датчик с толщиной иглы до 4мм и пиломатериал раскалывается. ).
  • Как правило даже сушка дерева в камере с одной партии имеет большие различия или как говорят специалисты разбег по влажности. Если это сердцевинная часть древесины или пиломатериал из сухостойной древесины то влажность может быть ниже на 20-30% в отличии от заболонного или смолянистого пиломатериала. Датчики необходимо устанавливать в пиломатериал с максимально высокой влажностью, мы устанавливаем в заболонные и смолянистые досточки.
  • При загрузке сушильной камеры для дерева нам также необходимо устанавливать правильно датчики. Устанавливать датчики необходимо в места где сушка дерева будет проходить сложнее и дольше. Верхние пакеты сохнут быстрее нижних. Допустим мы имеем шесть стоек пиломатериалов в два ряда по три пакета в ряде, в первую и шестую стойку нет необходимости ставить датчики так как эти стойки будут быстрее остальных сохнуть и в конце процесса сушки мы можем получить что пиломатериал в середине еще сырой, а компьютер уже остановил процесс сушки. Устанавливаем по два датчика во вторую и пятую стойку, слева вторая стойка нижний пакет один датчик, слева пятая стойка второй пакет один датчик, справа вторая стойка второй пакет один датчик, справа пятая стойка нижний пакет один датчик. Устанавливаются датчики в одном ряду как бы в шахматном порядке сначала вниз, затем вверх. Датчик забиваем на верхнюю часть пакета, желательно ближе к середине пакета. Не забываем забивать датчики поглубже в пиломатериал.
  • Отдельное внимание необходимо уделять подтеканиям воды с форсунок, радиаторов. Все подтекания будет видно если камера простояла несколько часов, на полу образуются лужи. Очень часто у нас в России возникают проблемы с эксплуатацией сушильных камер в зимнее время, радиаторы, форсунки и трассы с водой при морозе начинают замерзать, при этом дорогое оборудование выходит из строя. Хотя и предусмотрены в камерах различные фишки типа подача тепла включается в радиаторы если температура в камере становится ниже ноля, но сильно надеяться на эти фишки не стоит. Здесь кроме отслеживания и постоянного контроля со стороны мастера за состоянием камеры ничего лучше пока не придумали. Кстати очень важно чтобы температура на всех этапах сушки соответствовала необходимой и для этого конечно же нужно чтобы все теплотрассы до сушильной камеры были утеплены.

Книга вам в помощь!

Недавно вышла в свет моя новая книга, информация которая в ней дана это просто информационная бомба! В ней расписано все, от анализа дефектов сушки в каждой камере до перечня всей документации на участке. Зная эту информацию в свое время, она помогла бы не только мне но и всему предприятию! Рекомендую для руководителей и специалистов. Более подробно в разделе книги.

Будет приятно если вы оставите комментарии к статье!

andreynoak.ru

Конвективные сушильные камеры, требования к конструкции - Статьи о камерной сушке древесины

То, что приведено ниже, не следует расценивать как руководство из серии "Сделай сам". Самодельные камеры для сушки древесины существуют и их довольно много. Но при этом подавляющее большинство из них далеки от совершенства. Сушильные камеры рассчитываются и проектируются, а значит, этим должны заниматься специалисты.

Даже если Вы решили сделать сушильную камеру "своими руками", то хотя бы, перед тем как построить, закажите специалистам проект или найдите и изучите литературу об устройстве сушильных камер.

Деревообработка, ее себестоимость, качество изделий, зависят от качества сушки пиломатериалов. В свою очередь, качественная камерная сушка древесины зависит не только от соблюдения технологии (правильная укладка пиломатериала, соблюдение режимов), но и от конструкции сушильной камеры. Надеюсь, что приведенная здесь информация, позволит Вам избежать ошибок при покупке или поможет улучшить имеющиеся на Вашем производстве конвективные сушильные камеры древесины.

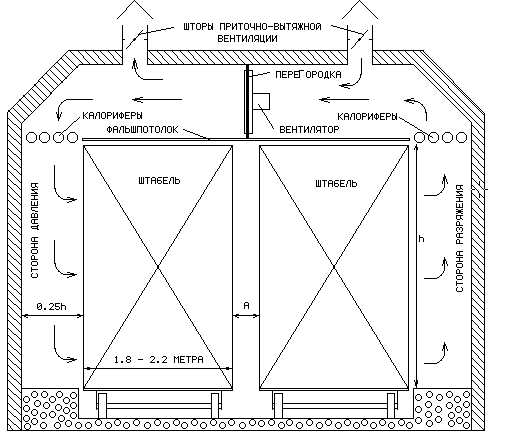

Далее рассматривается устройство сушильной камеры для древесины с верхним расположением вентиляторов (вертикально-поперечная циркуляция сушильного агента), так как в современных конвективных камерах для сушки древесины это самая распространенная аэродинамическая схема.


Все расчёты даны для легкосохнущих пород дерева: сосна, ель, кедр и так далее. За условный принимается пиломатериал толщиной 50 миллиметров.

Устройство сушильной камеры для древесины конвективного типа

Для равномерной сушки древесины по высоте штабеля расстояние от стенки сушильной камеры до штабеля пиломатериала должно быть не менее четверти высоты штабеля (см. рисунок), иначе необходимо обеспечить сужение воздушного канала сверху вниз.


Схема конвективной сушильной камеры (в разрезе)

При двух и более штабелях расстояние между ними (на рисунке А) должно быть не менее 15 - 20 сантиметров.

Для равномерной сушки пиломатериалов по длине штабеля (при длине доски 6 метров) сушильные камеры, как правило, должны иметь не менее трех вентиляторов.

Сушильные камеры для древесины должны иметь конструкцию, обеспечивающую прохождение воздуха только через штабель пиломатериалов. Свободные проходы снижают поток воздуха через штабель (следовательно, сушка древесины идет медленнее) и делают его неравномерным, что увеличивает неравномерность влажности высушенных пиломатериалов.

Свободный проход воздуха по бокам, сверху, снизу штабеля должен быть перекрыт шторами, порогами и прочим. Боковые шторы рекомендуется установить таким образом, чтобы они перекрывали штабель на 10 - 15 сантиметров от торцов, это уменьшит растрескивание торцов. Верхние шторы желательно сделать подвижными, так как сушка древесины приводит к уменьшению высоты штабеля пиломатериала.

Циркуляция воздуха при камерной сушке древесины

Циркуляция осуществляется с помощью вентиляторов, воздух проходит поперек штабеля. Вентиляторный отсек отгорожен от штабелей пиломатериала фальшпотолком и имеет перегородку, предназначенную для исключения "коротких замыканий" воздушного потока. Это очень важно! В некоторых самодельных сушильных камерах эта перегородка отсутствует, в результате значительная часть воздуха бесполезно гоняется над фальшпотолком, не попадая в штабель.

Одноштабельные сушильные камеры для пиломатериалов допускают использование нереверсивных вентиляторов, при двух и более штабелях вентиляторы должны быть реверсивными.

Требования к вентиляторам для сушильных камер

Если электродвигатель вентилятора находится внутри сушильной камеры, он должен быть выполнен во влагозащищенном исполнении и иметь класс нагревостойкости "Н" (до 100 градусов), электродвигатель, не удовлетворяющий этим требованиям, должен быть вынесен за пределы камеры. В самодельных сушильных камерах часто используют электромоторы класса F. В результате они выходят из строя с периодичностью 3 - 6 месяцев.

При недостаточной производительности вентиляторов камерная сушка древесины идет медленнее, повышается неравномерность влажности по ширине штабеля. Приближенно подсчитать необходимую суммарную производительность вентиляторов (метры куб./час) для одно - двухштабельной сушильной камеры можно умножив длину штабеля на высоту (в метрах) и умножив на 3200.

Обогрев конвективных сушильных камер.

Подача тепла, необходимого для испарения влаги из древесины, осуществляется калориферами, их мощность определяется из расчета 3 - 4 кВт на куб условного пиломатериала. Чтобы это обеспечить, поверхность теплосъёма калориферов должна быть около 3,5 квадратных метра на куб пиломатериала. Не рекомендуется применять электрические калориферы: сушка древесины при этом будет иметь большую себестоимость. Наверное, для многих, лучшим вариантом будет использование котла, работающего на отходах деревообработки.

Желательно чтобы воздух, поступающий в конвективные сушильные камеры при вентилировании, до попадания в штабель проходил через калориферы. Поэтому при наличии реверса вентиляторов калориферы обычно располагают в два ряда, как показано на рисунке. Если калориферы расположены в один ряд, а вентиляторы реверсивные, то калориферы должны находиться между воздуховодами вентиляции стороны давления и стороны разряжения. Такая схема сушильной камеры характеризуется немного большими тепловыми потерями, но меньшей стоимостью при изготовлении.

Камерная сушка древесины требует меньших затрат тепловой энергии если конвективные сушильные камеры оснащены рекуператорами (теплообменниками). В рекуператоре происходит теплообмен между поступающим и выходящим воздухом при вентилировании. Использование рекуператора кроме экономии тепловой энергии дает уменьшение скачков температуры при вентилировании, следовательно, сушка пиломатериалов при этом будет более качественной.

К сожалению, в России конвективные сушильные камеры для древесины с рекуператорами практически не выпускаются.

Теплоизоляция сушильных камер для древесины.

По рекомендуемым (мягким) для хвойных пород режимам, сушка пиломатериалов на последних стадиях может проходить при температуре до 75 градусов Цельсия, внешняя температура может достигать минус 40. Итого перепад температур 115 градусов. Следовательно, при плохой теплоизоляциии часть денег, которые Вы платите за теплоэнергию, пойдет на обогрев улицы.

Кроме того, при плохой теплоизоляции на стенах, полу и потолке сушильной камеры будет конденсироваться влага, что не позволит выдержать заданную по режиму влажность воздуха на начальных стадиях сушки древесины.

По возможности, сушильные камеры нужно устанавливать в помещении, это снизит возможность растрескивания пиломатериалов при выгрузке из-за резкого перепада температур. Но и при установке в помещении нужна хорошая теплоизоляция.

Герметичность сушильных камер для древесины.

На начальных стадиях камерная сушка древесины проводится при высокой влажности, поэтому влажный воздух должен удаляться тогда и только тогда, когда это требуется по режиму. При плохой герметичности невозможно выдержать заданную влажность воздуха. Использование системы увлажнения не помогает: даже если подается пар, значительная часть его выпадает в виде конденсата из-за соприкосновения с холодным воздухом. Следовательно: сушильные камеры древесины должны быть герметичны, не иметь щелей, на воротах должны быть установлены уплотняющие прокладки. Особенно часто плохую герметичность имеют самодельные сушильные камеры. В промышленных камерах ухудшение герметичности обычно происходит из-за неплотного закрывания ворот вследствие небрежной их регулировки при монтаже.

Приточно-вытяжная вентиляция при камерной сушке

Обычно устройство сушильных камер обеспечивает приточно-вытяжную вентиляцию за счет избыточного давления на стороне давления и пониженного давления на стороне разряжения, дополнительные вентиляторы не применяются. Необходимая суммарная площадь сечения воздуховодов при такой вентиляции ориентировочно определяется из расчета 40 кв. сантиметров на куб условного пиломатериала со стороны давления и столько же со стороны разряжения. Воздуховоды оснащены шторами, которые открываются и закрываются по мере необходимости.

Для уменьшения образования конденсата в воздуховодах, желательна их теплоизоляция.

Система увлажнения при камерной сушке древесины

Есть мнение, что сушка легкосохнущих пород дерева может проводиться без влагообработки. Действительно, при проведении сушки свежераспиленной древесины, необходимая по режиму влажность воздуха набирается за 6 - 12 часов. Однако, если производится камерная сушка древесины, которая после распиловки пролежала 2 - 3 дня, то это время может растянуться на сутки и более, что уже нежелательно. Таким образом, система увлажнения при камерной сушке пиломатериалов все-таки нужна. Для увлажнения используют пар или мелкораспыленную (капли зависают в воздухе) с помощью форсунок воду. Очень распространенная ошибка в самодельных сушильных камерах - при распылении вода попадает на термометр и датчик влажности воздуха. В результате автоматика получает ложную информация о параметрах климата. Это не допустимо.

О требованиях к прокладкам.

Прокладки не являются элементом конструкции сушильной камеры и естественно с ней не поставляются, но без соблюдения требований к ним качественная сушка древесины невозможна, поэтому коротко о прокладках.

Прокладки должны быть изготовлены из сухого пиломатериала и иметь строго одинаковую толщину. Толщина прокладок при суммарной ширине штабелей до 4,5 метров должна быть не менее 25 миллиметров, при большем количестве штабелей толщину рекомендуется увеличить до 30 - 35 миллиметров. При недостаточной толщине прокладок камерная сушка древесины проходит медленнее, увеличивается неравномерность влажности по ширине штабеля.

Ширина прокладок - 40 - 50 миллиметров. Поверхности прокладок, соприкасающиеся с пиломатериалом, должны быть струганными.

Качественная сушка древесины во многом зависит от правильной укладки пиломатериала, поэтому обязательно изучите этот вопрос.

esd70.ru

Сушильная камера для пиломатериалов: материалы, постройка

С давних времен для изготовления продукции из дерева использовали сухую древесину. Изделия из влажной древесиной основы быстро приходили в негодность, поэтому специально для получения высококачественного материала дерево выдерживали на протяжении нескольких лет, стараясь высушить его.

При высыхании древесина сжимается, уплотняется и скручивается, поэтому перед изготовлением срубов или пиломатериалов необходимо хорошенько просушить дерево. Сушить дерево нужно тоже правильно, необходимо добиться определенного процентного содержания влажности, пересушивать материалы не следует, поскольку высушенное дерево будет сильно впитывать влагу, разбухнет и потрескается.

Сушат спиленные деревья, как правило, в специальных сушильных камерах, напоминающих печь. Далее обсудим, какие сушильные устройства существуют, как ими пользоваться и можно ли сделать сушилку собственными руками.

Устройство для сушки с принудительной циркуляцией воздуха и компьютерной системой контроля над процессом

Разновидности устройств для сушки дерева

В больших объемах промышленного производства спиленные деревья сушат в специализированных сушильных зданиях, похожих на огромные печи. Содержание влаги в древесине уменьшается за счёт обработки нагретым воздухом исходного материала. Такая конструкция обеспечивает технологический процесс высушивания дерева для дальнейшей обработки. Делаются такие устройства в нескольких вариантах, возможно изготовление корпуса сушилки из:

  • Металла, в цельно-сборном варианте;
  • Разнообразных стройматериалов как сборная конструкция.

Сборные конструкции монтируют непосредственно по месту, в виде сооружений и отдельно стоящих строений. Стены свариваются из каркаса и обшиваются металлическим листом, можно стены залить бетонным раствором или использовать кирпич. Крупные лесоперерабатывающие заводы делаю целую систему сушильных помещений, объединяя несколько модулей единым центральным управлением и контролем над технологическим процессом. Сборные конструкции в виде отдельно стоящих строений свариваются из каркаса и покрываются металлическим листом, можно залить бетонным раствором или использовать кирпич.

Крупные промышленные сушильные сооружения, объединенные в модули

Основной принцип это нагрев древесины теплым воздухом. За счет циркуляции его внутри сушильной камеры идет активный нагрев пиломатериала и его высыхание. Источников тепла может быть несколько:

  • горячий пар;
  • дым от сгорания древесины;
  • просто нагретый воздух;
  • электротэны;
  • инфракрасная энергия;
  • электромагнитные поля высокочастотного диапазона.

Кроме того сушильные устройства оборудуются дополнительными системами, которые помогают более эффективно проводить технологический процесс сушки леса. Это:

  • приточно-вытяжные системы нагнетания и удаления воздуха;
  • дополнительные источники тепла;
  • увлажняющие системы.

Отличаются сушильные помещения и принципом работы, они могут функционировать:

  • на конвекционном оборудовании;
  • на конденсационных котлах;
  • на дровах;
  • как аэродинамические сушилки;
  • на солнечных инфракрасных батареях;
  • как вакуумные.

Схема сушильной камеры, использующей инфракрасная и солнечные лучи в качестве нагрева

Принцип действия конвекционных сушилок

Конвекционные сушильные устройства, построенные на принципе циркуляции теплого воздуха между исходным пиломатериалом. За один цикл, длительность которого от 5 часов до 14, дерево высушивается до нужного процента влажности. Кроме того принципиальное отличие конвекционных сушилок состоит в нагревании дерева газообразным теплоносителем. Им может быть:

  • пар;
  • нагретая воздушно-газовая смесь;
  • газы продукты горения.

При нагревании древесного материала происходит выделение влаги, которая выбрасывается с теплоносителем наружу.

Сушильные камеры закрытого типа в виде отдельного бокса более компактны и отличаются тем, что по всему объему камеры сохраняется постоянная заданная температура и влажность. Такая конструкция печей позволяет высушить исходный древесный материал любого сорта, до нужной влажности.

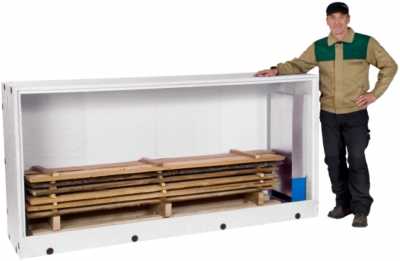

Для бытовых нужд можно сделать минимальную конструкцию инфракрасной сушилки

Строим сушильную камеру, пошаговая инструкция

Для изготовления сушильной камеры своими руками нет необходимости подготавливать сложные технические чертежи. Следует только лишь предусмотреть следующее:

  • Место для установки сушильной камеры.
  • Утепление (теплоизоляция) всего сооружения.
  • Источники нагревания.
  • Систему вентиляции или циркуляции воздуха.

Площадь сушильных камер, построенных своими руками, обычно, небольшая, обычно до 10 кв. метра. Это квадратные помещения пригодные для циркуляции теплых потоков воздуха. Рекомендуется соорудить хотя бы одну стену из бетона, остальные могут быть из дерева. Изнутри камера обязательно должна быть отделана теплоизолятором, следует подобрать хороший материал для сохранения тепла внутри.

Например, отличный и одновременно недорогой утеплительный материал — деревянная стружка. Также необходимо проложить слой фольги, которая будет сохранять тепло.

Можно устроить сушилку для пиломатериалов из алюминиевого листа, соорудив каркас из дерева или профиля, и обшив его металлическим листовым алюминием, можно получить конструкцию, которая прослужит долгое время. Важно позаботиться о хорошем толстом слое теплоизоляционного материала, по толщине не менее 150 мм. В противном случае можно столкнуться с большими теплопотерями, т. е. отапливаться будет улица. Пол необходимо застелить рубероидом или аналогичным рулонным материалом, по верху насыпается слой древесной стружки, что послужит дополнительным теплоизолятором.

Простая, но вместительная конструкция из кирпича построенная своими руками

Теоретически после заготовки и распила древесного сырья можно и не сушить древесину. На сырой товар тоже есть спрос, но высушенный                                  материал дороже почти в два раза. И чем глубже обработка пиломатериала, тем выше продажная стоимость и, соответственно, экономическая эффективность фирмы.

К их главным минусам конвекционных сушильных систем относится:

  • Повышенное потребление электричества в аэродинамических сушилках;
  • Большая цена конденсационных сушильных устройств, а длительность цикла просушки повышен в 1,5-2 раза;
  • повышенная цена вакуумных устройств, а также проблемы в их обслуживании и эксплуатации.

Конвективный метод сушки является наиболее выгодным для промышленных объемов древесины различных пород. Такие устройства намного дешевле, более просты в эксплуатации и обслуживании, а значит, и более надежны. Для повышения эффективности сушилки конвективного типа останутся наиболее оптимальным вариантом.

Конвективные устройства для сушки наиболее оптимальный вариант для больших объемов пиломатериалов

Комплектация сушильных камер

Несколько слов скажем о комплектации сушилок для пиломатериалов в различных исполнениях. Существуют ли минимально необходимый набор оборудования составляющий «базовую» комплектация.

Специалисты утверждают, что типовых решений, как правило, не существует. Большинство производителей сушильных устройств для пиломатериалов индивидуально подходят к требованиям и условиям каждой конкретной технологии. Комплектация сушильных конструкций может быть практически любой — от минимально необходимых, до полностью укомплектованных комплексов сушильных печей с котлами, работающими на отходах лесообработки. Опыт показывает, что самыми распространенными вариантами комплектации являются следующие:

  • поставка устройств и приборов для комплектации уже существующего или возводимого здания сушилки;
  • комплексная поставка вместе с конструкцией сборного сооружения я с оборудованием и элементами управления.

Чем еще характерны особенности работы конвекционных сушильных устройств для пиломатериалов, так это системами регулировки влажности. Влагосодержание воздуха внутри камеры – важный параметр, влияющий на технологию сушки пиловочника. Сохнет пиломатериал тем быстрее, чем выше температура теплоносителя в камере, но при высокой температуре влажность в несколько раз превышает влагосодержание окружающей среды. А в конвекционных сушилках объемы воздухообмена превышает 2 % от всего циркулирующего воздуха в час.

Корпус сушилки

Корпус печи для сушки пиломатериалов представляет собой конструкцию из металла, возведенную на фундаменте. Каркас и стены, как правило, делают из алюминия или листовой углеродистой стали с антикоррозийным покрытием. Внутренние конструктивные элементы: дефлекторы, подвесные потолки и агрегаты систем управления, а также вспомогательные конструкции делаются из алюминия, а в качестве утеплителя используется минеральная вата.

Особое внимание следует уделить минеральной вате, поскольку использование некачественной продукции может дать отрицательный результат. Поэтому следует использовать только известную минвату проверенных фирм, что исключит оседания теплоизолятора, а зазоры позволят утеплитель высыхать даже при попадании влаги.

Корпуса для размещения сушильного оборудования

Заключение

Главное помнить, о невозможности допущения резких смен температурных границ внутри помещений, во время сушки пиловочника, иначе это приводит к порче материала, короблению дерева и возникновению трещин. При строительстве сушильной конструкции необходимо выполнять противопожарные нормативы. Рядом с печью обязательно должны быть установлены огнетушители.

Утепление стен сушильной печи своими руками возможно деревянной стружкой. Как вариант, воспользоваться вместо фольги в камере пенофолом, который может создать неплохое отражение от поверхности теплоты. В подобной конструкции дерево сушится в течение 1-2 недель.

Вконтакте

Facebook

Twitter

Google+

profanera.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
