Технологическая щепа – производство, ГОСТ 15815 83, цена, сферы применения и отличия от других древесных отходов

Содержание

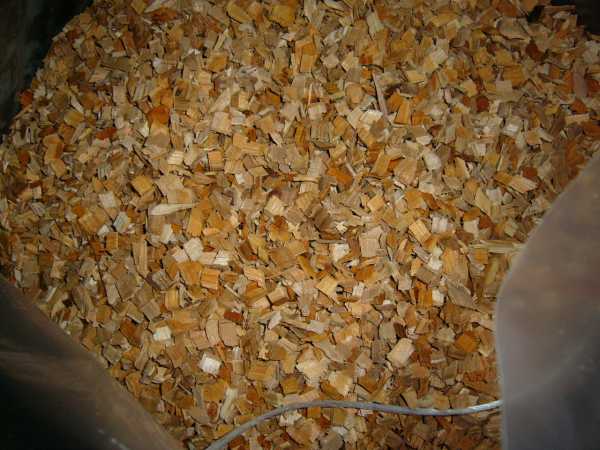

Щепа технологическая

Щепа технологическая является ценным сырьем, широко используемым в различных бытовых и производственных сферах деятельности, поэтому изготовление щепы является одним из направлений нашей работы. В процессе лесопиления и деревообработки образуются древесные отходы, представляющие собой вторичные ресурсы, которые идут в производство щепы технологической. В щепу можно перерабатывать дровяные и тонкомерные деревья, вершины и обломки стволов, отходы лесообрабатывающих производств. Таким образом разнообразные деревянные отходы приводятся к однородному технологическому сырью с заданными размерами и определенными свойствами, таким сырьем и является технологическая щепа.

Производится она следующим способом — отходы древесины измельчаются в соответствии со стандартами, предъявляемым к щепе. Измельченные частицы древесного сырья характерной фракции образуют сыпучий материал, который облегчает механизацию и автоматизацию транспортно — переместительных операций.

Применение:

Hаша технологическая щепа прекрасно подходит для использования в качестве топлива для универсальных твердотопливных котлов, из-за экономичности и высокой эффективности такими котлами в последнее время оснащаются котельные как частных домов, так и целых районов.

Некоторые предприятия используют нашу щепу для производства крашеной, или декоративной щепы. Декоративная щепа является очень популярным экологичным мульчирующим мотериалом для оформления ландшафтного дизайна.

Также щепа технологическая в промышленности применяется в производстве целлюлозы, древесных плит, продукции лесохимических и гидролизных производств. Щепа не является самостоятельным изделием на предприятиях по переработке древесины. Так же, как и опилки, щепа используется для изготовления бумаги, картона, плит ДСП и ДВП, а также технического спирта.

Мы обеспечиваем производство щепы и ее отгрузку механизированным насыпным способом.

БОЛЬШИЕ СКИДКИ ЗА БОЛЬШИЕ ОБЪЕМЫ!

За подробной и актуальной информацией обращайтесь к нашим менеджерам:

Контактная информация OOO «Леспроект»

www.lesproect.ru

6. Технологическая щепа хвойных пород для целлюлозно-бумажного производства

Щепа — это вид продукции получают путем измельчения древесного сырья рубильными машинами или соответствующими рабочими узлами в составе технологической линии. Различают технологическую щепу, зеленую щепу (с примесью коры, хвои, листьев) и топливную щепу. Наибольшее значение имеет технологическая щепа, выпуск которой за последнее десятилетие увеличился более чем в 3 раза.

Древесина всех хвойных и лиственных пород используется при производстве щепы для получения сульфатной целлюлозы и полуцеллюлозы, дрожжей, спирта, ДВП и ДСтП. Породный состав щепы остальных назначений дифференцирован с учетом химических свойств и строения древесины.

Технологическая щепа согласно ГОСТ 15815-83 выпускается 8 марок. В целлюлозно-бумажное производство идет щепа трех марок, определяющих следующие назначения: Ц-1 — сульфитная целлюлоза и древесная масса для бумаги с регламентируемой сорностью; Ц-2 — те же полуфабрикаты для бумаги и картона с нерегламентируемой сорностью, сульфатная и бисульфитная целлюлоза для бумаги и картона с регламентируемой сорностью; Ц-3 — сульфатная целлюлоза и различные виды полуцеллюлозы для бумаги и картона с нерегламентируемой сорностью.

В зависимости от назначения установлены размеры щепы. Размеры технологической щепы для целлюлозно-бумажного производства: длина 15-25 мм., толщина более 55 мм.

Длина щепы измеряется по направлению волокон древесины. Особые требования предъявляются к качеству срезов щепы для целлюлозно-бумажного производства. Для того чтобы обеспечить проникновение варочного раствора в глубь древесины, срезы должны быть чистыми, без мятых кромок: угол среза находится в диапазоне 30-60°. В щепе не допускаются обугленные частицы и металлические включения. Жесткие требования установлены в отношении засоренности минеральными примесями. Ограничен допуск гнили и коры для щепы различных назначений.

7. Лущеный облицовочный шпон

Путем лущения получают шпон в виде непрерывной ленты древесины. Схема лущения чурака показана на рис.111. После выхода из лущильного станка ленту шпона до или после сушки разрезают на форматные листы. Лущеный шпон вырабатывают в качестве полуфабриката или товарной продукции, используя для изготовления фанеры, слоистых пластиков; для облицовки и других целей.

Лущеный шпон предназначен для изготовления слоистой клееной древесины и облицовки поверхности изделий из древесины. Шпон, применяемый для облицовки, отличается от строганного шпона меньшей декоративностью, но имеет большие размеры листов. Согласно ГОСТ 99-96 шпон имеет размеры по длине от 800 до 3750 мм с градацией 100мм, по ширине — от 150 до 750 мм с градацией 50 мм и от 800 до 3750 мм с градацией 100 мм. Толщина шпона из древесины лиственных пород: 0,55; 0,75; 0,95; 1,15 мм и от 1,25 до 4,00 мм с градацией 0,25 мм, а из древесины хвойных пород — от 1,20 до 4,00 мм с градацией 0,4 мм, а от 4,0 до 6,5 мм с градацией 0,5 мм. В зависимости от качества древесины и обработки шпон лиственных пород подразделяют на пять сортов: Е (элита), I, II, III, IV, а шпон хвойных пород — на Ех (элита), 1х, Их, Шх, Р/х. К качеству шпона сорта Е предъявляются очень высокие требования: не допускаются булавочные, здоровые полностью и частично сросшиеся, выпадающие сучки, червоточина, прорость, грибные и химические окраски, ложное ядро, гнили и другие пороки, а также дефекты обработки. У остальных сортов требования к качеству древесины соответственно снижаются. Так, у шпона сорта IV допускаются сросшиеся здоровые сучки, сомкнутые трещины, прорость, ложное ядро, окраски, дефекты обработки, с некоторыми ограничениями допускаются другие пороки. Требования к качеству шпона хвойных пород ниже, чем у шпона лиственных пород.

Шпон изготовляют из древесины пород, указанных в главе 11 § 53. Параметр шероховатости поверхности шпона для наружных слоев из древесины лиственных пород должен быть не более 200 мкм, а из хвойных — 320 мкм. Влажность шпона (6±2)%.

studfiles.net

Производство технологической щепы

В процессе изготовления пилопродукции получается большое количество отходов: горбыльный обапол, рейки, вырезки. Для комплексного использования древесины налаживают

производство технологической щепы из всех кусковых отходов, которая является сырьем для целлюлозно-бумажной промышленности, древесно-стружечных, древесноволокнистых плит и биотопливной промышленности.

Технологическая щепа — это размельченная древесина, имеющая определенные размеры частиц. Для производства технологической щепы высокого качества нужно учитывать один из важных факторов, такое как качество технологической щепы, — ее однородность по длине и толщине. Для различных производств размеры щепы различны. Оптимальные размеры щепы (длина * ширина) составляют, мм: для целлюлозно-бумажного производства 18×5; древесноволокнистых плит 25×5; древесно-стружечных плит плоского прессования 40×30; гидролизного производства 20×5. Фракционный состав щепы нормируется. Количество разных примесей ограничивается в зависимости от назначения щепы: коры 1-17%, гнили 0,1-6, минеральных примесей 0-1,5%. Обугленные частицы и металлические включения не допускаются для всех видов производства.

Кусковые отходы целесообразно перерабатывать на технологическую щепу на предприятиях, где они имеются. Процесс производства технологической щепы состоит из следующих операций: транспортирования кусковых отходов и удаления металлических включений; измельчения древесины на рубительных машинах; сортирование щепы по фракциям; удаления мелочи; повторного измельчения отсортированной крупной щепы и сортирования; отгрузки щепы.

Отходы производства ленточным конвейером подаются к рубительной машине. Перед ней установлен электронный металлоискатель. Между концом конвейера и рубительной машиной предусмотрен зазор, а под ним люк, куда ссыпаются мелкие отходы, опилки и мусор. Щепа из рубильной машины попадает на конвейер и далее через дозатор на щепосортировочное устройство. Крупная щепа с верхнего сита ссыпается на конвейер и направляется на вторичное измельчение в дезинтегратор, далее в циклон и снова на конвейер и на сортировку. Кондиционная щепа из щепосортировочной установки конвейером (или пневмосистемой) подается в бункерную галерею и далее в автощеповоз. Отсортированная мелочь удаляется конвейером в сборный бункер или в котельную завода.

Рубка щепы. Щепу рубят на рубительных машинах. Тип рубительных машин характеризуется механизмом резания и загрузочным устройством. Механизм резания состоит из ротора с режущими ножами и двигателя привода ротора. Загрузочное устройство состоит из загрузочного патрона с одним или несколькими опорными ножами (контрножами) и механизма подачи сырья. Роторы рубильных машин делятся на дисковые и барабанные. Поверхность ротора (между ножами) делают плоской или винтовой — геликоидальной. Геликоидальная форма ротора и задних граней рубительных ножей создает условия для получения щепы одинаковой длины, что повышает качество технологической щепы. При геликоидальной форме поверхности и достаточно большом числе ножей обеспечивается самоподача сырья в машину, отпадает необходимость в подающих механизмах. Сырье, поступающее в машину, опирается при резании на кромку загрузочного патрона. Кромка быстро изнашивается, и поэтому у большинства машин ее делают в виде сменной пластины — опорного ножа (контрножа). Зазор между кромкой ножа и контрножа должен быть минимальным 0,5-1 мм. В зависимости от направления подачи (горизонтальной или наклонной) загрузочные патроны устанавливают к диску под углом 90 или 35-53°.

Для рубки отходов лесопиления чаще всего используют рубильные машины с геликоидальным диском МРН-25 и МРГ-18, что позволяет получить около 92 % кондиционной технологической щепы. Производительность МРГ-18 составляет 12 м3 плотной древесины в час; МРН-25 — 25 пл. м3 щепы в час.

Сортирование щепы. Сортированием отделяются от массы щепы крупные частицы и мелочь. Для выработки технологической щепы применяют сортировочные машины СЩ-1М и и СЩ-120 вибрационного типа. У СЩ-1М ситовая коробка расположена на раме, расположенной на станине. Рама при помощи эксцентрикового привода совершает колебательные движения. Щепа подается в загрузочный лоток. Крупная щепа, не прошедшая через верхнее сито, ссыпается через край лотка и направляется конвейером в дезинтегратор. От щепы, прошедшей сквозь верхнее сито, отделяются мелкие частицы и опилки, прошедшие через два нижних сита и направляются на конвейер для мелочи. Кондиционная щепа ссыпается на конвейер и далее подается в бункерную галерею.

Складирование щепы. Для накопления технологической щепы и кратковременного ее хранения служит бункерная галерея, представляющая собой емкость, в верхней части которой установлен ленточный или скребковый конвейер, подающий щепу в бункер. В нижней части емкости предусмотрено устройство для загрузки щепы в щеповоз. Бункерную галерею располагают на высоте, достаточной, чтобы под нее въехал щеповоз. Вместимость бункерной галереи 50-100 м3. Для длительного хранения больших объемов щепы используют открытые склады сезонного хранения щепы. К потребителю щепу транспортируют автощеповозами, железнодорожным транспортом в специальных вагонах, баржами по воде.

www.woodtechnology.ru

Технологическая щепа – востребованный продукт

Производство щепы в России

Совсем недавно в нашей стране отходам деревообработки не находилось применения. Деревообрабатывающим, целлюлозно-бумажным заводам приходилось решать данную проблему, путем вывоза скопившихся остатков на свалки или оставляя гнить на своей территории. Но со временем, выяснилось, что перерабатывать эти отходы намного выгоднее.

Производится большое количество оборудования для переработки древесины, такое как мобильные и стационарные рубильные машины, дисковые, барабанные и молотковые дробилки.

При производстве щепы, ее измельчение является основным этапом технологического процесса.

Щепу можно получать путем переработки как целых стволов деревьев, так и отходов лесопиления, в том числе остатков фанерного производства и т.п. Технологическую щепу применяют для отопления жилых и производственных помещений, как в естественном виде, так и в виде топливных брикетов, пеллет; при создании древесно-стружечных и древесноволокнистых плит, для изготовления целлюлозно-бумажных изделий.

Измельчители древесины могут быть стационарные и устанавливаться непосредственно на производственной площадке, иметь собственный двигатель и передвигаться на автомобильном шасси или работать от ВОМ трактора.

Транспортировка щепы до заказчика – это самая затратная составляющая. Издержки при транспортировке достигают 80% от себестоимости продукции. Следовательно, чтобы снизить эти расходы основная масса производителей технологической щепы размещены в важных промышленных регионах, ориентирующихся на изготовление продуктов лесопереработки, древесных панелей, целлюлозы и бумаги – Северо-Запад, Приволжский и Сибирский округ.

Тенденции рынка щепы

Технологическая щепа проявляет стабильность на рынке даже условиях кризиса. Изготовителю щепы стоит ориентироваться на отрасли, где щепа используется в роли: топлива для получения тепловой энергии; сырья для создания арболита; материала для изготовления топливных гранул; засыпки полов в вольерах для животных, манежных комплексах и клетках для птиц; извлечения компоста. Отрасль топливного направления стремительно развивается. Все чаще региональные власти отказываются от применения угля, как топлива, в пользу щепы в котельных. Вследствии этого, для перехода на новый уровень технологии отопления, закупается новое оборудование или модернизируется старое там, где это возможно. В настоящее время, во всех уголках нашей необъятной родины, финансируется множество проектов такого типа.

Статья составлена на основе Статьи журнала ЛесПромИнформ №8 (122) 2016г

pk-izhora.ru

ГОСТ 15815-83* «Щепа технологическая. Технические условия»

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЩЕПА ТЕХНОЛОГИЧЕСКАЯ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 15815-83

ГОССТАНДАРТ РОССИИ
Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЩЕПА ТЕХНОЛОГИЧЕСКАЯ

Технические условия

Technological chips.
Specifications

ГОСТ

15815-83

Срок действия с 01.01.85

до 01.01.95

Настоящий стандарт распространяется на технологическую щепу, предназначенную для целлюлозно-бумажного и гидролизного производств, изготовления древесностружечных и древесноволокнистых плит.

Стандарт не распространяется на щепу от сучьев и получаемую на агрегатных установках типа ЛАПБ.

(Измененная редакция, Изм. № 2).

1.1. В зависимости от назначения технологическую щепу изготовляют следующих марок, приведенных в табл. 1.

Таблица 1^*

Марка щепы	Назначение
Ц-1	Сульфитная целлюлоза и древесная масса, предназначенные для изготовления бумаги с регламентируемой сорностью
Ц-2	Сульфитная целлюлоза и древесная масса, предназначенные для изготовления бумаги и картона с нерегламентируемой сорностью, сульфатная и бисульфитная целлюлоза, предназначенные для изготовления бумаги и картона с регламентируемой сорностью
Ц-3	Сульфатная целлюлоза и различные виды полуцеллюлозы, предназначенные для изготовления бумаги и картона с нерегламентируемой сорностью
ГП-1	Спирт, дрожжи, глюкоза и фурфурол
ГП-2	Пищевой кристаллический ксилит Т
ГП-3	Фурфурол и дрожжи при двухфазном гидролизе
ПВ	Древесноволокнистые плиты
ПС	Древесностружечные плиты

^* Таблица 2 (Исключена, Изм. № 2).

1.2. Размеры щепы приведены в приложении.

1.1, 1.2. (Измененная редакция, Изм. № 2).

2.1. Технологическая щепа должна изготовляться в соответствии с требованиями настоящего стандарта.

2.2. По показателям качества технологическая щепа должна соответствовать требованиям, указанным в табл. 3.

Таблица 3

Наименование показателя	Норма для марок
Наименование показателя	Ц-1	Ц-2	Ц-3	ГП-1	ГП-2	ГП-3	ПВ	ПС
Массовая доля коры, не более	1,0	1,5	3,0	11,0	3,0	3,0	15,0	15,0
Массовая доля гнили, не более	1,0	3,0	7,0	2,5	1,0	1,0	5,0	5,0
Массовая доля минеральных примесей, не более	Не допускается	0,3	0,3	0,5	Не допускается	0,3	1,0	0,5
Массовая доля остатков на ситах с отверстиями диаметром:
30 мм, не более	3,0	5,0	6,0	5,0	5,0	5,0	10,0	5,0
20 и 10 мм, не менее	86,0	84,0	81,0	90,0	90,0	94,0	79,0	85,0
5 мм, не более	10,0	10,0	10,0	90,0	90,0	94,0	10,0	85,0
на поддоне, не более	1,0	1,0	3,0	5,0	5,0	1,0	1,0	10,0
Обугленные частицы и металлические включения	Не допускаются

Примечание. По согласованию с потребителем для выработки целлюлозы и полуцеллюлозы, используемой в производстве картона и упаковочной бумаги с нерегламентированной сорностью, допускается изготовление щепы марки Ц-3 с содержанием коры до 10 %.

(Измененная редакция, Изм. № 1).

2.3. Щепа для целлюлозно-бумажного производства и производства древесноволокнистых плит должна быть без мятых кромок, угол среза должен быть равен 30 — 60°. Количество щепы, не соответствующей указанным требованиям, не должно превышать 30 % от объема партии.

В щепе для производства древесностружечных плит и гидролиза качество кромок и угол среза не учитывают.

2.4. Щепу изготовляют из пород древесины, указанных в табл. 4.

Таблица 4

Назначение щепы	Массовая доля пород древесины в щепе, %
	хвойных 100	лиственных 100	в смеси
	хвойных 100	лиственных 100	хвойных	лиственных
Производство целлюлозы: сульфитной и бисульфитной	Ель, пихта	—	Не менее 90	Не более 10
Производство целлюлозы: сульфитной и бисульфитной	—	Береза, осина тополь, ольха, бук, граб	Не более 10	Не менее 90
сульфатной	Все породы, лиственница отдельно	—	Не менее 90	Не более 10
	—	Все породы	Не более 10	Не менее 90
нейтрально-сульфитной	Не допускается	Все породы	Не допускается
Производство полуцеллюлозы	Все породы	—	Не менее 90	Не более 10
Производство полуцеллюлозы	—	Все породы	Не более 10	Не менее 90
Производство древесной массы	Ель, пихта	Не допускается	Не допускается
Гидролизное производство: дрожжевое	Все породы	Все породы	Допускается в любом соотношении
спиртовое	Все породы	Все породы	Не менее 70	Не более 30
глюкозное	Все породы	Не допускается	Не допускается
фурфурольное	Не допускается	Все породы	Не более 5	Не менее 95
Производство ксилита	Не допускается	Береза, примесь осины не более 10	Не допускается
Производство фурфурола и дрожжей при двухфазном гидролизе	Не допускается	Береза, бук, клен, дуб, граб, примесь осины не более 10	Не допускается
Производство ДВП и ДСП	Все породы	Все породы	Допускается по согласованию с потребителем

Примечание. Для производства бисульфитной полуцеллюлозы на магниевом основании щепа из древесины сосны изготовляется отдельно от щепы других хвойных пород.

Примесь других хвойных пород в сосновой щепе не должна превышать 25 %.

(Измененная редакция, Изм. № 1, 2).

3.1. Партией считают количество щепы одной марки, оформленное одним документом о качестве. Размер партии определяют по согласованию с потребителем.

3.2. Документ о качестве должен содержать:

наименование предприятия-изготовителя, его товарный знак и местонахождение;

наименование ведомства или предприятия, в систему которого входит предприятие-изготовитель;

марку и породу технологической щепы;

количество щепы в плотных кубических метрах;

результаты испытаний;

обозначение настоящего стандарта.

3.3. Для проверки качества щепы отбирают 10 точечных проб общей массой (10 ± 1) кг из различных мест партии, равномерно расположенных по всей партии или через равные промежутки времени (в случае разгрузки щепы ленточным транспортером).

3.4. Приемосдаточные испытания проводят по следующим показателям:

массовая доля коры;

массовая доля гнили;

массовая доля остатков на ситах;

обугленные частицы и металлические примеси.

Периодические испытания проводят по требованию потребителя, определяя:

состав щепы по породам;

массовая доля минеральных примесей;

массовую долю щепы с мятыми кромками;

угол среза.

(Измененная редакция, Изм. № 1).

3.5. При получении неудовлетворительных результатов хотя бы по одному показателю проводят повторную проверку на 20 точечных пробах.

Результаты повторной проверки распространяются на партию.

Если после первичной проверки последующий отбор проб возможен, все 30 проб отбираются одновременно в начале проверки.

3.6. Учет технологической щепы производят в кубических метрах плотной массы с округлением до 0,1 м³.

Для перевода насыпного объема щепы в плотный при перевозках железнодорожным транспортом применяют коэффициенты, указанные в табл. 5.

Для перевода насыпного объема щепы в плотный при перевозках автомобильным транспортом применяют следующие коэффициенты:

0,36 — до отправки потребителю; 0,40 — после перевозки на расстояние до 50 км и 0,42 — на расстояние более 50 км.

(Измененная редакция, Изм. № 1).

Таблица 5

Способ погрузки	Расстояние перевозки, км
Способ погрузки	0	до 200	201 — 650	Более 650
Механическими устройствами	0,36	0,38	0,39	0,41
Пневмопогрузка	0,41	0,41	0,43	0,43

3.7. Определение количества щепы — по нормативно-технической документации.

(Введен дополнительно, Изм. № 2).

4.1. Отбор проб

4.1.1. Точечные пробы массой не менее 1 кг отбирают из транспортных средств на глубине не менее 20 см от верхнего уровня щепы или через равные промежутки времени в процессе равномерной погрузки или разгрузки транспортных средств. Допускается производить отбор щепы после разгрузки на приемную площадку. Щепу на ленточном транспортере отбирают путем пересечения потока всей ширины ленты транспортера через равные промежутки времени. Точечные пробы соединяют вместе, тщательно перемешивают и методом двукратного квартования сокращают до навески массой 2,0 — 2,5 кг и взвешивают с погрешностью не более 5 г.

(Измененная редакция, Изм. № 2).

4.1.2. Аппаратура

Весы с погрешностью взвешивания не более 5 г.

(Введен дополнительно, Изм. № 2).

4.2. Определение массовой доли коры и гнили в щепе

4.2.1. Аппаратура

Весы с погрешностью взвешивания не более 1 г.

4.2.2. Проведение испытаний

Из навески, приготовленной по п. 4.1.1, выбирают частицы, полностью состоящие из коры или гнили и щепу с частичным наличием коры и гнили. Кору и гниль отделяют от щепы, присоединяют к отобранной коре и гнили и взвешивают с погрешностью не более 1 г.

4.2.3. Обработка результатов

Массовую долю коры или гнили (X) в процентах вычисляют по формуле

где m₁ — масса коры или гнили, г;

m — масса навески с корой и гнилью, г.

Результаты вычислений округляют до первого десятичного знака.

4.3. Определение массовой доли остатков на ситах анализатора

4.3.1. Аппаратура

Анализатор ситовый механический марки АЛГ-М; набор контрольных сит с отверстиями диаметром 30, 20, 10, 5 мм и поддон.

Весы с погрешностью взвешивания не более 1 г.

4.3.2. Подготовка к испытанию

При подготовке к анализу щепу, ширина которой превышает ее длину, доизмельчают вручную. Длиной щепы считают размер по направлению волокон.

4.3.3. Проведение испытаний

Набор сит устанавливают на подвижном основании анализатора. Навеску, приготовленную в соответствии с п. 4.1.1, после отбора из нее коры и гнили высыпают на верхнее сито набора. Набор сит затягивается стяжками, включают анализатор и сортируют навеску в течение 1 мин. После полной остановки анализатора остатки на ситах взвешивают с погрешностью не более 1 г.

4.3.4. Обработка результатов

Массовую долю остатков на ситах (X₁) в процентах вычисляют по формуле

где m₁ — масса остатка на одном из сит, г;

т — масса навески без коры и гнили, г.

Результаты округляют до первого десятичного знака.

4.4. Определение массовой доли хвойных и лиственных пород древесины

4.4.1. Аппаратура и реактивы

Весы с погрешностью взвешивания не более 1 г.

Секундомер.

Стакан фарфоровый или стеклянный вместимостью 500 см³ по ГОСТ 1770-74.

Стакан из монель-металлической сетки или нержавеющей стали со сквозными отверстиями вместимостью 500 см³.

Пинцет.

Бумага фильтровальная по ГОСТ 12026-76.

Кислота соляная по ГОСТ 3118-77, 12 %-ный раствор.

Калий марганцовокислый по ГОСТ 20490-75, 1 %-ный раствор.

Аммиак по ГОСТ 3760-79, 1 %-ный раствор.

При отсутствии сетчатого стакана из монель-металлической сетки или нержавеющей стали допускается обработка пробы непосредственно в фарфоровом стакане.

4.4.2. Проведение испытаний

После испытаний по п. 4.3 отбирают 100 г щепы, оставшейся на сите анализатора с отверстиями диаметром 10 мм. Щепу помещают в стакан из монель-металлической сетки, который устанавливают в фарфоровый стакан и заливают 1 %-ным раствором марганцовокислого калия с таким расчетом, чтобы вся проба была покрыта раствором. Через 2 мин сетчатый стакан вынимают и промывают водой для удаления раствора. После этого пробу в течение 2 мин обрабатывают 12 %-ным раствором соляной кислоты и снова промывают. Затем щепу обрабатывают 1 %-ным раствором аммиака в течение 1 мин без промывки водой. Обработанная таким образом щепа лиственных пород приобретает пурпурно-красную окраску, а хвойных — желтую. После обработки щепу слегка отжимают фильтровальной бумагой, сортируют по цвету и взвешивают.

4.4.3. Обработка результатов

Массовую долю щепы лиственных пород (Х₂) в процентах вычисляют по формуле

где m - масса щепы лиственных пород, г;

т₁ - масса щепы хвойных пород, г.

Результаты вычислений округляют до первого десятичного знака.

Массовую долю щепы двойных пород (Х₃) в процентах вычисляют по формуле

Х₃ = 100 — Х₂

4.5. Определение массовой доли минеральных примесей в щепе

4.5.1. Аппаратура и реактивы

Прибор для определения минеральных примесей (см. чертеж).

Весы с погрешностью взвешивания не более 0,01 г.

Воронка стеклянная по ГОСТ 25336-82.

Цилиндр мерный по ГОСТ 1770-74 вместимостью 100 см³.

Стаканы химические по ГОСТ 25336-82 вместимостью 150 и 50 м³.

Цинк хлористый по ГОСТ 4529-78 или насыщенный раствор любой соли плотностью 1,4 — 1,6 г/см³.

Прибор для определения минеральных примесей

1 — цилиндр; 2 — верхняя подвижная пластина; 3 — нижняя пластина; 4 - приемная воронка; 5 — резиновая трубка; 6 — зажим; 7 — стойка; 8 — болтовое соединение; 9 — шайба; 10 — стакан для раствора с минеральными примесями; 11 — стакан для раствора с частицами щепы; 12 — фильтр

Прибор для определения минеральных примесей состоит из двух пластин, изготовленных из полированного стекла. В верхней пластине при помощи битума закреплен стеклянный цилиндр, снабженный притертой пробкой. В нижней пластине закреплена приемная воронка с краном. Щели между цилиндром, приемной воронкой и пластинами заливают парафином. Пластины плотно прижимают Друг к другу болтом и гайкой через медные шайбы.

Для улучшения скольжения верхней пластины по нижней соприкасающиеся стороны пластин покрывают ланолином или другой аналогичной смазкой. В нижней части имеется отверстие для слива суспензии из цилиндра. Слив осуществляется путем поворота верхней пластины вокруг болта до совмещения цилиндра с отверстием на нижней пластине. Перед началом работы цилиндр должен быть совмещен с приемной воронкой.

Шкаф сушильный электрический, обеспечивающий температуру (100 ± 5) °С.

(Измененная редакция, Изм. № 2).

4.5.2. Проведение испытаний

Наличие минеральных примесей размером 3 мм и более в щепе определяют визуально. Из навески щепы, приготовленной в соответствии с п. 4.1.1, выбирают и взвешивают минеральные примеси размером 3 мм и более. Массовую долю минеральных примесей с размером менее 3 мм определяют с помощью прибора. Для этого 2 г высушенных до постоянной массы частиц щепы, прошедших через сито с отверстиями диаметром 5 мм при испытании по п. 4 — 3, помещают в цилиндр прибора, куда предварительно заливают 70 см³ раствора любой соли плотностью 1,4 — 1,6 г/см³. Содержание цилиндра перемешивают и дают отстояться суспензии. После отстаивания раствор с частицами щепы сливают в стакан через отверстие в нижней пластине. Через воронку с резиновой трубкой в другой стакан сливают раствор с минеральными примесями. Минеральные примеси переносят в воронку фильтром. Фильтрат отбрасывают, а фильтр с минеральными примесями после промывки горячей водой сушат в сушильном шкафу при температуре (105 ± 5) °С до постоянной массы и взвешивают с погрешностью не более 0,01 г.

(Измененная редакция, Изм. № 2).

4.5.3. Обработка результатов

Массовую долю минеральных примесей (Х₄) в процентах определяют по формуле

где т — масса навески щепы по п. 4.1.1, г;

m₁ — масса частиц минеральных примесей размером более 3 мм;

т₂— масса минеральных примесей в 2 г остатка на поддоне;

m₃ — масса остатка на поддоне, определенная в соответствия с п. 4.3.

Результаты вычислений округляют до первого десятичного знака.

4.6. Наличие обугленных частиц и металлических включений определяют визуально. Угол среза определяют с помощью шаблона.

4.7. Определение массовой доли щепы с мятыми кромками

Из остатка на сите с отверстиями диаметром 20 мм при испытании щепы по п. 4.3 отбирают пробу массой 100 г и взвешивают с погрешностью не более 1 г. Визуально оценивают состояние кромок и производят разделение пробы на щепу с мятыми и немятыми кромками. Мятыми кромками считают кромки, обмятые по всей ширине щепы.

Массовую долю щепы с мятыми кромками (Х₅) в процентах вычисляют по формуле

где m₁ — масса щепы с мятыми кромками, г;

т₂ - масса щепы без мятых кромок, г.

Результаты вычислений округляют до целого числа.

5.1. Технологическую щепу транспортируют всеми видами транспорта.

5.2. Транспортные средства перед погрузкой технологической щепы должны быть очищены от посторонних примесей.

При перевозке в открытых транспортных средствах щепа должна быть предохранена от потери и засорения.

(Измененная редакция, Изм. № 2).

5.3. Транспортирование щепы производится в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта.

Справочное

Марка щепы	Длина	Толщина, не более
Ц-1, Ц-2, Ц-3	15 — 25	5
ГП-1, ГП-2, ГП-3	5 — 35	5
ПВ	10 — 35	5
ПС	10 — 60	30

(Введен дополнительно, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством лесной промышленности СССР

РАЗРАБОТЧИКИ

А.М. Копейкин, В.С. Худокуев, М.М. Цивин, Т.А. Яковенко

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 24 августа 1983 г. № 3948

3. ВЗАМЕН ГОСТ 15815-70

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. Срок действия продлен до 01.01.95 Постановлением Госстандарта СССР от 11.11.88 № 3664

6. Переиздание (июнь 1992 г.) с Изменениями № 1, 2, утвержденными в апреле 1985 г., октябре 1988 г. (ИУС 6-85, 2-89)

СОДЕРЖАНИЕ

files.stroyinf.ru

горбыльный обапол, рейки, вырезки. Для древесина, лес

Технологическая щепа — это размельченная древесина, имеющая определенные размеры частиц. Для производства технологической щепы высокого качества нужно учитывать один из важных факторов, такое как качество технологической щепы, — ее однородность по длине и толщине. Для различных производств размеры щепы различны. Оптимальные размеры щепы (длина * ширина) составляют, мм: для целлюлозно-бумажного производства 18×5; древесноволокнистых плит 25×5; древесно-стружечных плит плоского прессования 40×30; гидролизного производства 20×5. Фракционный состав щепы нормируется. Количество разных примесей ограничивается в зависимости от назначения щепы: коры 1-17%, гнили 0,1-6, минеральных примесей 0-1,5%. Обугленные частицы и металлические включения не допускаются для всех видов производства.

Кусковые отходы целесообразно перерабатывать на технологическую щепу на предприятиях, где они имеются. Процесс производства технологической щепы состоит из следующих операций: транспортирования кусковых отходов и удаления металлических включений; измельчения древесины на рубительных машинах; сортирование щепы по фракциям; удаления мелочи; повторного измельчения отсортированной крупной щепы и сортирования; отгрузки щепы.

Отходы производства ленточным конвейером подаются к рубительной машине. Перед ней установлен электронный металлоискатель. Между концом конвейера и рубительной машиной предусмотрен зазор, а под ним люк, куда ссыпаются мелкие отходы, опилки и мусор. Щепа из рубильной машины попадает на конвейер и далее через дозатор на щепосортировочное устройство. Крупная щепа с верхнего сита ссыпается на конвейер и направляется на вторичное измельчение в дезинтегратор, далее в циклон и снова на конвейер и на сортировку. Кондиционная щепа из щепосортировочной установки конвейером (или пневмосистемой) подается в бункерную галерею и далее в автощеповоз. Отсортированная мелочь удаляется конвейером в сборный бункер или в котельную завода.

Рубка щепы. Щепу рубят на рубительных машинах. Тип рубительных машин характеризуется механизмом резания и загрузочным устройством. Механизм резания состоит из ротора с режущими ножами и двигателя привода ротора. Загрузочное устройство состоит из загрузочного патрона с одним или несколькими опорными ножами (контрножами) и механизма подачи сырья. Роторы рубильных машин делятся на дисковые и барабанные. Поверхность ротора (между ножами) делают плоской или винтовой — геликоидальной. Геликоидальная форма ротора и задних граней рубительных ножей создает условия для получения щепы одинаковой длины, что повышает качество технологической щепы. При геликоидальной форме поверхности и достаточно большом числе ножей обеспечивается самоподача сырья в машину, отпадает необходимость в подающих механизмах. Сырье, поступающее в машину, опирается при резании на кромку загрузочного патрона. Кромка быстро изнашивается, и поэтому у большинства машин ее делают в виде сменной пластины — опорного ножа (контрножа). Зазор между кромкой ножа и контрножа должен быть минимальным 0,5-1 мм. В зависимости от направления подачи (горизонтальной или наклонной) загрузочные патроны устанавливают к диску под углом 90 или 35-53°.

Для рубки отходов лесопиления чаще всего используют рубильные машины с геликоидальным диском МРН-25 и МРГ-18, что позволяет получить около 92 % кондиционной технологической щепы. Производительность МРГ-18 составляет 12 м3 плотной древесины в час; МРН-25 — 25 пл. м3 щепы в час.

www.promwood.com

Производство технологической щепы | Biowatt

Технологическая щепа — это размельченная древесина, имеющая определенные размеры частиц. Для производства технологической щепы высокого качества нужно учитывать один из важных факторов, такое как качество технологической щепы, — ее однородность по длине и толщине.

Для различных производств размеры щепы различны. Оптимальные размеры щепы (длина*ширина) составляют, мм:

для целлюлозно-бумажного производства 18×5;
древесноволокнистых плит 25×5;
древесно-стружечных плит плоского прессования 40×30;
гидролизного производства 20×5.

Фракционный состав щепы нормируется. Количество разных примесей ограничивается в зависимости от назначения щепы: коры 1-17%, гнили 0,1-6, минеральных примесей 0-1,5%. Обугленные частицы и металлические включения не допускаются для всех видов производства.

транспортирования кусковых отходов и удаления металлических включений;
измельчения древесины на рубительных машинах;
сортирование щепы по фракциям;
удаления мелочи;
повторного измельчения отсортированной крупной щепы и сортирования;
отгрузки щепы.

Щепа из рубильной машины попадает на конвейер и далее через дозатор на щепосортировочное устройство. Крупная щепа с верхнего сита ссыпается на конвейер и направляется на вторичное измельчение в дезинтегратор, далее в циклон и снова на конвейер и на сортировку.

Кондиционная щепа из щепосортировочной установки конвейером (или пневмосистемой) подается в бункерную галерею и далее в автощеповоз. Отсортированная мелочь удаляется конвейером в сборный бункер или в котельную завода.

Рубка щепы.

Щепу рубят на рубительных машинах. Тип рубительных машин характеризуется механизмом резания и загрузочным устройством. Механизм резания состоит из ротора с режущими ножами и двигателя привода ротора. Загрузочное устройство состоит из загрузочного патрона с одним или несколькими опорными ножами (контрножами) и механизма подачи сырья.

Роторы рубильных машин делятся на дисковые и барабанные. Поверхность ротора (между ножами) делают плоской или винтовой — геликоидальной. Геликоидальная форма ротора и задних граней рубительных ножей создает условия для получения щепы одинаковой длины, что повышает качество технологической щепы. При геликоидальной форме поверхности и достаточно большом числе ножей обеспечивается самоподача сырья в машину, отпадает необходимость в подающих механизмах. Сырье, поступающее в машину, опирается при резании на кромку загрузочного патрона. Кромка быстро изнашивается, и поэтому у большинства машин ее делают в виде сменной пластины — опорного ножа (контрножа). Зазор между кромкой ножа и контрножа должен быть минимальным 0,5-1 мм. В зависимости от направления подачи (горизонтальной или наклонной) загрузочные патроны устанавливают к диску под углом 90 или 35-53°.

Сортирование щепы.

Сортированием отделяются от массы щепы крупные частицы и мелочь. Для выработки технологической щепы применяют сортировочные машины СЩ-1М и и СЩ-120 вибрационного типа. У СЩ-1М ситовая коробка расположена на раме, расположенной на станине. Рама при помощи эксцентрикового привода совершает колебательные движения. Щепа подается в загрузочный лоток. Крупная щепа, не прошедшая через верхнее сито, ссыпается через край лотка и направляется конвейером в дезинтегратор. От щепы, прошедшей сквозь верхнее сито, отделяются мелкие частицы и опилки, прошедшие через два нижних сита и направляются на конвейер для мелочи. Кондиционная щепа ссыпается на конвейер и далее подается в бункерную галерею.

Складирование щепы.

Для накопления технологической щепы и кратковременного ее хранения служит бункерная галерея, представляющая собой емкость, в верхней части которой установлен ленточный или скребковый конвейер, подающий щепу в бункер. В нижней части емкости предусмотрено устройство для загрузки щепы в щеповоз. Бункерную галерею располагают на высоте, достаточной, чтобы под нее въехал щеповоз. Вместимость бункерной галереи 50-100 м3. Для длительного хранения больших объемов щепы используют открытые склады сезонного хранения щепы. К потребителю щепу транспортируют автощеповозами, железнодорожным транспортом в специальных вагонах, баржами по воде.

По материалам: promwood

Щепа технологическая

Применение:

Мы обеспечиваем производство щепы и ее отгрузку механизированным насыпным способом.

Контактная информация OOO «Леспроект»

6. Технологическая щепа хвойных пород для целлюлозно-бумажного производства

7. Лущеный облицовочный шпон

Производство технологической щепы

Технологическая щепа – востребованный продукт

Производство щепы в России

Тенденции рынка щепы

ГОСТ 15815-83* «Щепа технологическая. Технические условия»

горбыльный обапол, рейки, вырезки. Для древесина, лес

Производство технологической щепы | Biowatt

Добавить комментарий Отменить ответ
