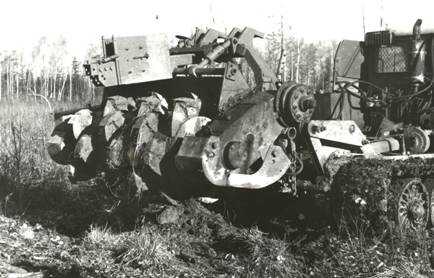

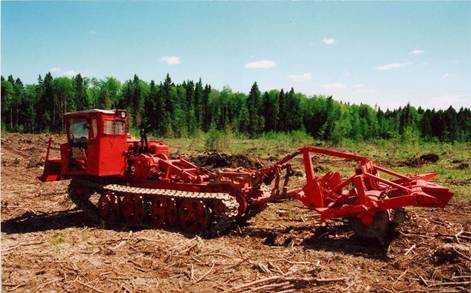

Машина для дробления пней МДП–1,5 (рис. 5) предназначена для подготовки полос под посадку лесных культур с одновременным дроблением пней и обработки почвы на глубину до 25 см. Рабочий орган машины представляет собой барабан, на поверхности которого закреплены долотообразные ножи. Вращение роторному рабочему органу передается от ВОМ трактора ЛХТ–4 через карданную передачу, конический и цилиндрический редукторы. Частота вращения барабана — 65 м^-1. Трактор ЛХТ–4 оборудован гидроходоуменьшителем, обеспечивающим рабочие скорости в пределах 0,4…1,0 км/ч основного времени.

Рис. 5. Машина для дробления пней МДП–1,5

Вращающийся роторный рабочий орган при поступательном движении агрегата рыхлит почву, измельчает порубочные остатки и корни, при встрече с пнем скорость движения автоматически снижается, и долотообразные ножи, перемещаясь снизу вверх по дуге окружности, отрывают от пня пластины. По окончании дробления пня скорость поступательного движения автоматически возрастает до 1 км/ч [5, 6].

Проведенный анализ достоинств и недостатков конструкций и технологических процессов машин для удаления пней и древесно-кустарниковой растительности показал, что лесоводственный уход за культурами можно эффективно механизировать при помощи различных кусторезов, корчевателей и измельчителей пней. Но для этого необходимо разрабатывать и внедрять перспективные технологии лесовосстановления, которые предусматривали бы комплексную механизацию всего процесса создания и выращивания леса.

Литература:

1.                  Пошарников, Ф. В. Технология и машины лесовосстановительных работ [Текст]: учеб. пособие / Ф. В. Пошарников. — Воронеж, 2006. — 523 с.

2.                  Малюков, С. В. Обоснование рабочего процесса и параметров комбинированного рабочего органа кустореза-осветлителя лесных культур [Текст]: дисс. … канд. техн. наук / С. В. Малюков. — Воронеж: ВГЛТА, 2012. — 190 с.

3.                  Бартенев, И. М. Конструкции и параметры машин для расчистки лесных площадей [Текст]: монография / И. М. Бартенев, М. В. Драпалюк, П. И. Попиков и др. — М.: Флинта: Наука, 2007. — 208 с.

4.                  Батищев, С. Н. Обоснование параметров ударных рабочих органов машин для удаления пней [Текст]: дисс. … канд. техн. наук / С. Н. Батищев. — Воронеж: ВГЛТА, 2011. — 185 с.

5.                  Бартенев, И. М. Эффективные способы и технические средства удаления пней [Текст] / И. М. Бартенев, Е. В. Поздняков. — Тракторы и сельхозмашины. — 2013. — № 9. — С. 13–16.

6.                  Винокуров, В. Н. Машины, механизмы и оборудование лесного хозяйства [Текст]: справочник / В. Н. Винокуров, М. Е. Демкин, В. Г. Маркин и др. — М.: МГУЛ, 2002. — 439 с.

moluch.ru

Аренда Мульчера (Лесной фрезы)

Мы оказываем услуги по расчистке любых участков от любых видов древесной растительности в комплексе.

Многолетний опыт по расчистке территорий, квалифицированный персонал, наличие парка своего современного оборудования, высокое качество работы — серьезные преимущества нашей компании.

Расчистка от ДКР, подлеска, мелколесья являлась ранее очень трудоемким процессом, но в наше время наличие специализированной техники: мульчеров и дробилок ее заметно упростили.

• Механизированная расчистка: высокопроизводительна и проводится в среднем раз в 7 лет;
• Применение современной технологии мульчирования позволяет качественно и быстро расчищать большие площади, не нарушая плодородного слоя почвы.

Данная техника имеет очень широкий спектр применения:

• Измельчения древесины, пней и кустарника на корню;
• Очистка зон отчуждения ЛЭП, газопроводов и нефтепроводов;
• Подготовка площадок под строительство;
• Создание противопожарных полос в лесных массивах;
• Уничтожение старых отслуживших садов, уход за лесными участками;
• Расчистка лесосек от пней и порубочных остатков;

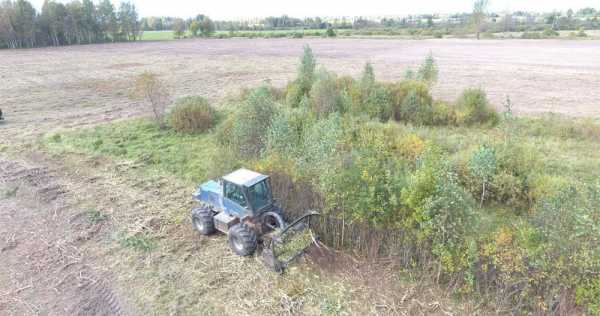

Мульчерная технология с применением мобильных машин – Мульчеров является наиболее оптимальной потому, что с точки зрения экологической безопасности применения мульчерной технологии согласуется с лесным кодексом РФ, где указано, что одним из разрешенных способов утилизации порубочных остатков является их измельчение с разбрасыванием щепы по поверхности почвы.

Основные достоинства мульчеров заключаются в их способности за одну технологическую операцию срезать растительность до уровня почвы, утилизировать ее до состояния щепы, которая покрывает освободившуюся территорию, а также разрыхлять территорию в процессе удаления растительности. Все это повышает противопожарную роль расчищенной мульчером территории.

Мульчеры улучшают условия труда обслуживающего персонала, повышают безопасность, качество и экономическую эффективность работ. Эффективность применения мульчеров создается за счет скорости вырубки (производительность 1 единицы техники от 20 до 70 га в месяц), а также за счет способности одновременно вырубать (удалять) и утилизировать растительность, что в свою очередь, исключает необходимость вывозить растительность за пределы объекта.

Объединение нескольких операций (спил деревьев/кустарников, сбор, дробление), в одну (мульчирование), а также отсутствие необходимости дополнительных затрат на погрузку и вывоз порубочных остатков, дает очень значительную экономию затрат при решении задач в области:

• Расчистка заросших лесом полей в сельском хозяйстве;
• Очистка зон отчуждения ЛЭП, газопроводов и нефтепроводов;
• Подготовка площадок под строительство;
• Создание противопожарных полос в лесных массивах;
• Уничтожение старых отслуживших садов;
• Уход за лесными участками
• Расчистка лесосек от ДКР и пней;
• Измельчения древесины, пней и кустарника на корню;
• …. и многое другое…

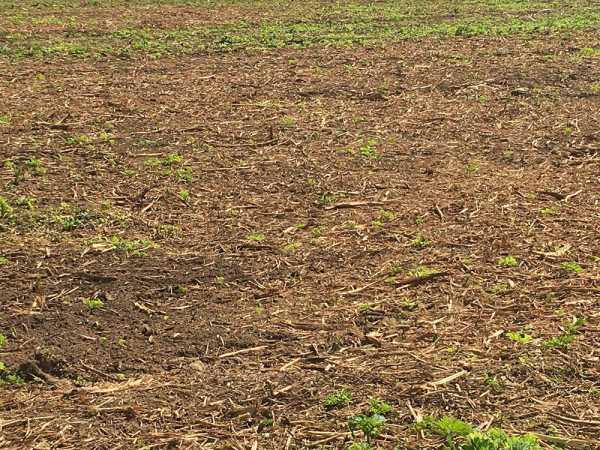

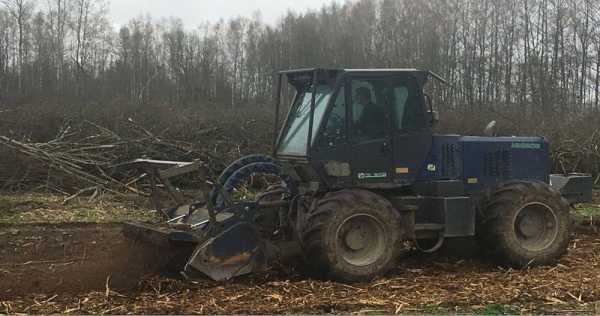

Вот так выглядит участок ЛЕСА после работы мульчера:

Аренда Ротоватора, Почвенной фрезы (стабилизатор грунта)

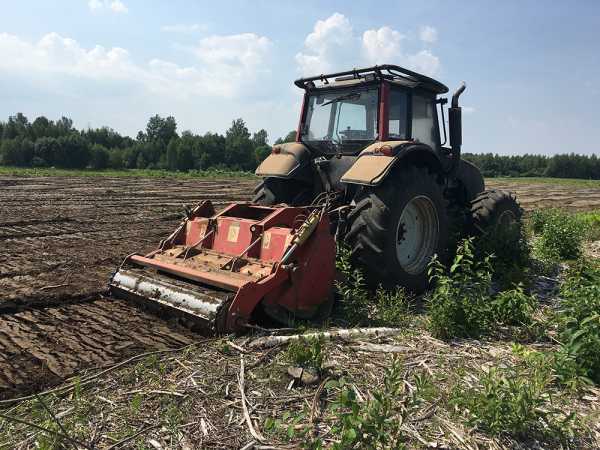

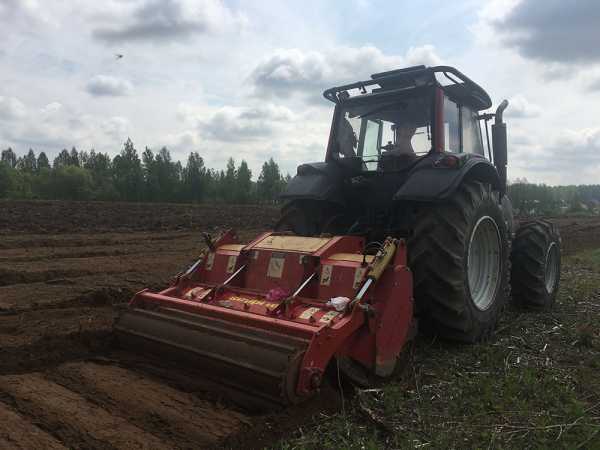

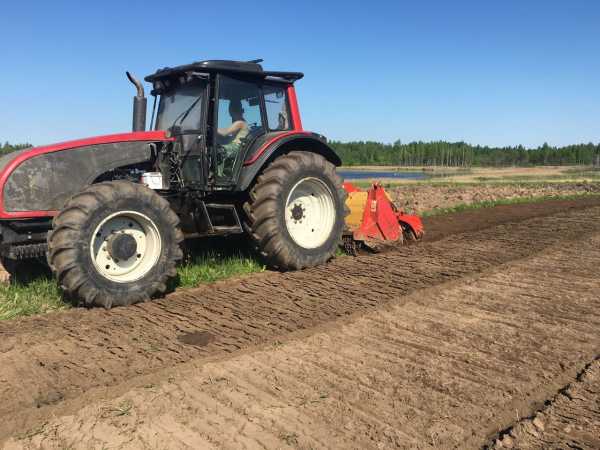

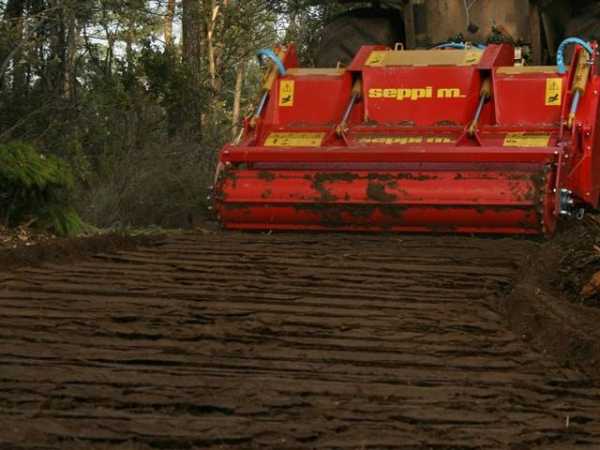

Seppi M MULTIFORST — это универсальная фреза, которая отлично совмещает в себе функции лесного мульчера и Ротоватора.

Измельчает деревья, пни до 30 см в диаметре, фрезерует грунт на глубину до 25 см с измельчением корней и камней.

Фреза прекрасно зарекомендовала себя при работе в мелколесье, при восстановлении заросших территорий под посевные площади, подготовке и содержании просек и противопожарных полос, в дорожном строительстве при утилизации дорожного полотна, перемешивании грунта с добавками при стабилизации грунта.

• Возможность работы мульчером с заглублением в грунт позволяет оптимально применять его для рекультивации полей. Перемешивание мульчи с грунтом обеспечивает более быстрое разложение древесных остатков и улучшения плодородия почв;
• Обработка почвы ротоватором сегодня в большинстве стран применяется как завещающая стадия обработки территории, подвергшейся мульчированию;
• Принцип работы ротоваторов, тот же что и у мульчеров: они измельчают и перемешивают измельченные остатки с верхним слоем грунта на требуемую глубину;

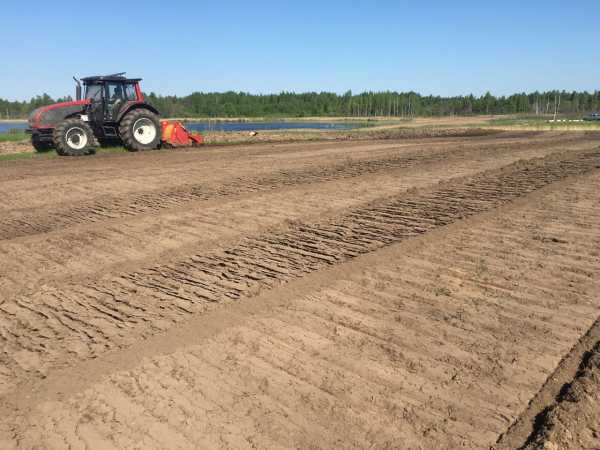

Обработка почвы ротоваторами Seppi M представляет собой глубинную и поверхностную обработку площадей. Как и в случае с мульчированием, органический материал измельчается и смешивается с грунтом. В отличие от мульчирования, грунт обрабатывается на глубину до 50см.

Такая методика обработки почвы рекомендуется, к примеру, для дополнительной обработки подвергнутых мульчированию площадей или для рекультивации не находящих применения в сельском хозяйстве залежных и лесных площадей.

Ротоваторы измельчают корневища и остатки древесины в почве, т.е. органический материал измельчается в почве, а сама почва разрыхляется и измельчается. В результате возникает однородный содержащий питательные вещества слой почвы, оптимально пригодный для новых посадок. В отличие от корчевания пней, при котором корни удаляются и вывозятся, при данном методе обработки, содержащиеся в корнях питательные вещества возвращаются в природный круговорот. Ротоваторы позволяют не только сэкономить при обработке лесных, сельскохозяйственных или инфраструктурных площадей свое время, работу персонала и время работы техники, но и получить многие другие преимущества.

К примеру, при рекультивации лесных участков, на которых проводилась вырубка древесины более не нужны работы по уборке порубочных остатков. Дополнительные расходы по утилизации выкорчеванных пней и корневищ отсутствуют. Использование экологически безопасных технологий имеет и другие преимущества: данный метод обработки почвы соответствует стандартам ISO.

Мы являемся непосредственными исполнителями работ и даем Вам лучшую цену, качество и сроки исполнения.

Звоните, и мы ответим на все ваши вопросы.

+7(929) 984-66-95
+7(916) 122-22-43

• Наши клиенты: юридические и физические лица.
• Поможем грамотно и в короткие сроки оформить Документы на вырубку деревьев и проведем работы в удобное для Вас время

mulcher-pro.com

Машины для срезания кустарника и мелколесья

 Обратная связь ПОЗНАВАТЕЛЬНОЕ Сила воли ведет к действию, а позитивные действия формируют позитивное отношение Как определить диапазон голоса — ваш вокал Как цель узнает о ваших желаниях прежде, чем вы начнете действовать. Как компании прогнозируют привычки и манипулируют ими Целительная привычка Как самому избавиться от обидчивости Противоречивые взгляды на качества, присущие мужчинам Тренинг уверенности в себе Вкуснейший «Салат из свеклы с чесноком» Натюрморт и его изобразительные возможности Применение, как принимать мумие? Мумие для волос, лица, при переломах, при кровотечении и т.д. Как научиться брать на себя ответственность Зачем нужны границы в отношениях с детьми? Световозвращающие элементы на детской одежде Как победить свой возраст? Восемь уникальных способов, которые помогут достичь долголетия Как слышать голос Бога Классификация ожирения по ИМТ (ВОЗ) Глава 3. Завет мужчины с женщиной Оси и плоскости тела человека — Тело человека состоит из определенных топографических частей и участков, в которых расположены органы, мышцы, сосуды, нервы и т.д. Отёска стен и прирубка косяков — Когда на доме не достаёт окон и дверей, красивое высокое крыльцо ещё только в воображении, приходится подниматься с улицы в дом по трапу. Дифференциальные уравнения второго порядка (модель рынка с прогнозируемыми ценами) — В простых моделях рынка спрос и предложение обычно полагают зависящими только от текущей цены на товар.

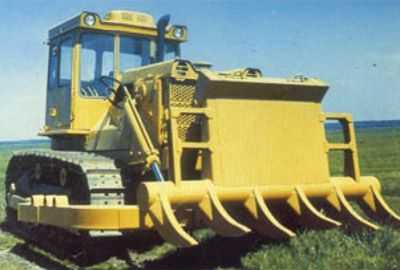

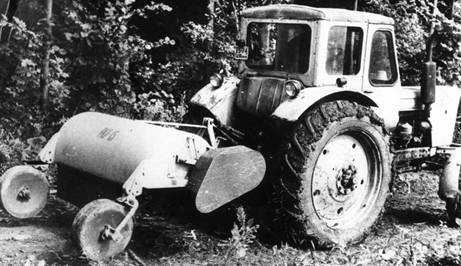

Широкое распространение получили кусторезы пассивные ДП-24 и МП-14, агрегатируемые с гусеничными тракторами тягового класса 6, а также машины для срезания мелколесья (кусторезы-древовалы) активного действия МТП-43А и МТП-13А, техническая характеристика которых приведена в таблице 1.   Таблица 1 Техническая характеристика кусторезов Параметры Марка машины ДП-24 МП-14 МТП-43 А МТП-13 Ширина захвата рабочего органа, м 3,6 4,6 Производительность, га/ч 0,75-0,95 0,9-1,0 0,12-0,13 0,08-0,13 Рабочая скорость, км/ч 3,2-3,8 2,4-4,5 0,8 1,7 Диаметр срезаемых стволов, м 0,2 0,15 0,25 0,35 Высота срезаемых стволов, м 6-10 6-10 до 16 До 20 Давление движителей на почву, кПа Дорожный просвет, м 0,3 0,3 0,4 0,45 Агротехнические (экологические) свойства -вынос гумуса, % 5-10 5-6 Число рабочих органов Тип рабочих органов Пассивный Пассивный Активный Активный Угол установки ножей в плане, град Параметры дисковой фрезы: диаметр, мм частота вращения, с-1 1500 590 150 838 Габаритные размеры: длина • ширина • высота, мм 7500х3600х х3330 8000х4640х х3220 12800х3770х х6000 9750х7050х х3280 Энергетический модуль (трактор) Т-130.1.Г-1 Т-130МБГ-1 КПТ-1 МТП-71 Масса, кг 4.2.1 Кусторез МТП-43А (рисунок 1) с активным рабочим органом применяют для срезания и укладки в валы кустарника и мелколесья со стволами диаметром до 250 мм и высотой до 16 м. 1 — укладчик, 2 — фреза, 3 — стрела, 4 — базовая машина, 5 — силовая установка, 6 — полиспаст.   Рисунок 1 — Машина для срезания мелколесья МТП-43А. Рабочее оборудование кустореза, включающее в себя фрезу 2, укладчик 1 и стрелу 3, навешиваемую вместо кранового оборудования со стрелой, на торфяной дизель-электрический кран КПТ-1М, который состоит из платформы на увеличенных гусеницах. Дисковая фреза 2, снабженная 48 режущими зубьями, закреплена на вертикальном валу редуктора. Над фрезой установлен неподвижный защитный диск, воспринимающий массу срезанного дерева при перемещении его в зону укладки. Фреза диаметром 1500 мм приводится во вращение электродвигателем марки МТВ-412-6 мощностью 30 кВт, Передача осуществляется через муфту и конический редуктор, включенным в электросеть крана. Все механизмы приводятся в действие от дизельной электростанции ДЭС-50Е, мощностью 52,5 кВт. Частота вращения фрезы 590 мин-1. Фреза, редуктор и электродвигатель размещены на выносной раме, закрепленной на стреле 3. Стрелу поднимают и опускают лебедкой и полиспастом 6. Укладчик 1 состоит из вертикальной фермы и клыков, закрепленных один от другого на расстоянии 1,5 м. Клыки образуют П-образные захваты для накопления срезаемой древесной растительности. Кусторез работает позиционно. В каждой позиции включают привод поворота платформы и вращения фрезы 2. Платформа поворачивается вместе со стрелой слева-направо (по ходу часовой стрелки) на угол 180°, делая рабочий ход. При повороте платформы фреза срезает кустарник и деревья, которые после среза комлем опираются на защитный диск и прислоняются к клыкам укладчика. В конце рабочего хода деревья выгружают в вал, образуемый с правой стороны. По окончании рабочего хода фрезу опускают до соприкосновения с поверхностью поля и включают обратный ход платформы. Фреза, двигаясь в обратном направлении, срезает кочки и пни. Затем машину переводят на новую позицию на расстоянии 1,5 м и цикл повторяют. Кусторез с дисково-фрезерным режущим аппаратом применяют на срезке кустарника при ровном рельефе местности. Из одной позиции машина срезает кустарник с полосы шириной 1,6 м. Производительность машины до 0,1 га/ч. 4.2.2 Кусторез ДП-24 представляет собой навесное оборудование, смонтированное на гусеничном тракторе Т-130Г-1. Орудие предназначено для расчистки участков от кустарника и мелколесья при освоении земель под с.-х. культуры, проведении трасс для строительства дорог, каналов, устройства лесных просек и др. Он состоит из рабочего органа, представляющего собой клинообразный отвал 1, вдоль нижних кромок которого болтами закреплены горизонтальные взаимозаменяемые режущие ножи 9 под углом 64° один к другому; универсальной толкающей рамы 2 и ограждения трактора 3. Отвал — V-образная рама, к поперечной балке которой приварено шаровая пята 11 для соединения с шаровой головкой 10 универсальной толкающей рамы 2. В передней части отвала приварен заточенный вертикальный клин-колун, раскалывающий пни и раздвигающий срезанные деревья. Сверху рама закрыта каркасом, обшитым листовой сталью. Универсальная толкающая рама 2 представляет собой две изогнутые полурамы коробчатого сечения, которые шаровыми втулками шарнирно соединены с бугелем гусеничных тележек трактора 4.Подъем и опускание отвала осуществляются двумя гидроцилиндрами 5. 1 — отвал; 2 — толкающая рама; 3 — ограждение; 4 — трактор; 5 — гидроцилиндры; 6 — бугель; 7 — лыжи; 8 — пружинная подвеска; 9 — нож; 10 — шаровая головка; 11 — шаровая пята. Рисунок 2 — Кусторез ДП-24: а-общий вид ДП-24; б – схема. При движении агрегата клин раскалывает пни и раздвигает поваленные деревья, горизонтальные ножи 9, опущенные до уровня почвы, срезают кустарник и деревья диаметром до 20 см у корневой шейки, а отвал 1 сдвигает их в стороны. Качество среза зависит от высоты установки ножей над поверхностью поля и остроты их лезвий. Перестановкой копирующих лыж ножи размещают от поверхности почвы на расстоянии 0…2 см. На участках, засоренных камнями, ножи поднимают. Затупившиеся ножи затачивают шлифовальной машинкой. Для заточки ножей отвал ставят на подставку. Машинку подключают к двигателю трактора только на время заточки ножей. Наиболее качественно кусторез работает при отрицательной температуре окружающего воздуха и при небольшом снежном покрове. От падающих деревьев и сучьев кабина защищена ограждением 3,а радиатор — щитком. Кусторез работает с трактором Т-130Г-1 на 2-й передаче.

megapredmet.ru

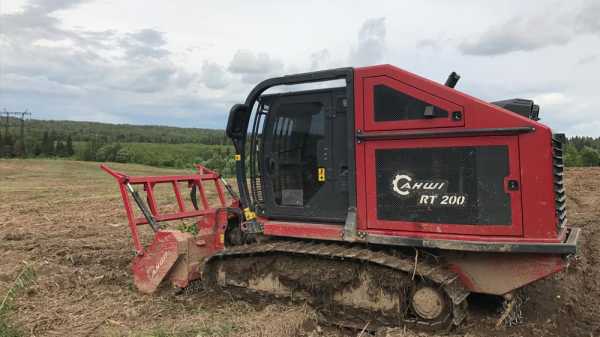

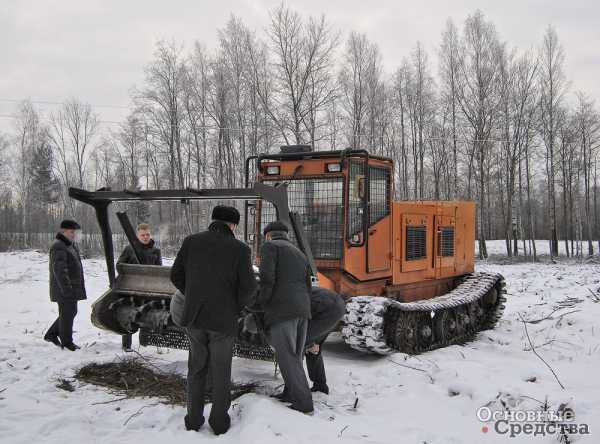

Лесные самоходные машины — мульчеры. Технология мульчирования

Мульчирование – как одна из передовых технологий в лесопромышленном комплексе Европы и Америки зарекомендовало себя как экономически и технологически выгодная замена ручного и не столь совершенного машинного труда с применением устаревших технических устройств. Сегодня, мульчеры являются основным рабочим инструментом при проведении самого широкого спектра работ в ЛПК, таких как:

• сезонная очистка зон отчуждения территорий линий электропередач, газовых и нефтяных трубопроводов;

• первичная подготовка площадок под капитальное строительство;

• организация противопожарных полос вдоль лесных массивов;

• уничтожение старых садов и первичная подготовка отчужденных сельскохозяйственных земель;

• организация лесных просек, а так же последующая расчистка от пней и спиленных деревьев.

В России активная эксплуатация мульчеров, можно сказать, только набирает обороты. Законодательство России, в частности Лесной кодекс РФ, всеми силами подталкивает на использование мульчеров в рабочих процессах связанных с лесозаготовительными и прочими лесными работами. Таким образом, и лесники, и экологи борются с тем, чтобы в ходе проведения работ использовалась технология мульчирования, связано это с тем, что технология с применением мульчера, имеет один из самых высоких коэффициентов противопожарной безопасности (самый большой коэффициент имеет «технология» предусматривающая вывоз из лесного массива срубленных веток, деревьев и прочней поросли, что является экономически неоправданно). Мульчер так же позволяет удалять и утилизировать

Строительство магистрального трубопровода

Строительная полоса сооружения магистрального трубопровода представляет собой линейно-протяженную строительную площадку.

Подготовка строительной полосы является частью общей подготовки строительного производства.
Во всех природно-климатических условиях строительства магистральных трубопроводов следует соблюдать основное правило:
• минимальное нанесение ущерба окружающей природной среде (экологический принцип)

При подготовке проводятся внутритрассовые работы по расчистке строительной полосы от леса, кустарника, пней.
Специализированная бригада выполняет :
• уборку зависших деревьев и крон;
• уборку мелколесья (до 15 см по комлю) и кустарника;
• валку крупных деревьев;
• устройство разделочных площадок;
• устройство трелевочного волока:
• обрубку и уборку сучьев;
• трелевку хлыстов;
• разделку хлыстов на сортимент;
• складирование (вывозку) древесины;
• пакетирование порубочных остатков на переработку;
• корчевку пней (бульдозерами, взрывным способом) и их уборку;

Эффективность работы бригады определяется густотой и крупностью леса, погодными условиями и применяемой техникой (лесоповалочные, пакетопогрузочные, трелевочные машины, бензомотопилы, сучкорезные машинки и т.п.) с учетом требований техники безопасности (особенно при валке деревьев и производстве взрывных работ).
Мероприятия по расчистке строительной полосы от леса выполняются по следующей схеме: впереди вальщики деревьев, затем на расстоянии не менее 50 м обрубщики сучьев и далее трелевщики и корчевщики.

Предварительно по обе стороны строительной полосы подготавливают просеку шириной, достаточной для разворота техники.  Для расчистки трассы от кустарника и мелколесья вместе с корневой системой применяют бульдозеры и корчеватели-собиратели. С  их помощью срезают и перемещают кустарник и мелколесье в направлении от просеки. Образующиеся в процессе расчистки валы или кучи сжигают на месте или удаляют за пределы строительной полосы. Места сжигания и закапывания порубочных остатков должны определяться с учетом противопожарной и экологической безопасности.

Как видим – это достаточно трудоемкая и низкопроизводительная технология.

Оптимальным решением в организации данных работ является применение мульчерной технологии, которая является как самым эффективным, так и самым экологически безопасным способом.

Мульчер полностью удаляет и утилизирует  растительность и порубочные остатки за один проход, за счет чего снижаются затраты труда и исключаются  дополнительные работы, сокращаются сроки подготовительных мероприятий, при этом значительно снижается опасность несчастных случаев во время лесорубочных работ и повышается противопожарная безопасность.

Подготовка строительной площадки

Любая строительная площадка имеет свои особенности, но всякое строительство начинается с подготовительных работ.  От качества выполнения этих мероприятий в большой степени зависит успех проведения всех основных строительно-монтажных работ.Подготовка  строительной площадки включает в себя  расчистку от леса, пней и кустарника.Деревья и кустарники спиливают механическими или электрическими пилами. Толстые корни пней подрезают рыхлителями или бульдозерами, после чего пни корчуют с помощью тракторных лебедок, иногда с помощью полиспастов. Отдельные пни, не поддающиеся корчевке, расщепляют взрывом.  Тракторами с трелевочно-корчевальными лебедками или бульдозерами с высокоподнятыми отвалами валят деревья с корнями. Кусторезами расчищают территорию от кустарника. Для этой же операции применяют бульдозеры с зубьями-рыхлителями на отвале и  корчеватели-собиратели.

Большой недостаток этого метода в том, что необходимы дополнительные работы по расчистке от спиленных и выкорчеванных деревьев, кустарника и пней, что является очень трудоемким процессом.

Мульчерная технология заменяет все работы по спиливанию, корчевке, складированию, сжиганию и вывозу остатков, что значительно снижает трудозатраты и сроки проведения подготовительных мероприятий. Применение этой технологии позволяет выполнить полное удаление и утилизацию растительности и порубочных остатков за один проход и является эффективным и оптимальным решением в организации и проведении подготовительных работ на строительных и производственных площадках.

Подготовка к строительству дорог

Подготовка к строительству дорог, как и любое строительство, включает в себя расчистку полосы отвода от леса, кустарника и пней.

Как и прежде, эти работы производятся старыми дедовскими способами: лес зачастую вырубается вручную,  обрезка осуществляется с помощью пил, пни корчуются корчевателями или бульдозерами, после которых остаются огромные ямы и рытвины и все это требует больших трудозатрат. Хотя давно известно, что экономия  достигается в основном благодаря подготовительным и вспомогательным работам. Так как же повысить эффективность производственного процесса и снизить затраты?

Ответ один — использовать передовые технологические процессы, самое совершенное оборудование, новейшие достижения науки и техники.

Технология подготовительных мероприятий должна отвечать на вопрос, как и какими способами, следует производить эти работы.

Практика показала, что при выполнении таких задач, как вырубка деревьев, удаление кустарника и корчевание пней наибольшую эффективность  показывает мульчерная технология.

При использовании мульчеров производительность труда значительно повышается, заметно снижаются сроки выполнения подготовительных мероприятий.

Мы предлагаем Вам уникальное оборудование и отработанную технологию. Появляется возможность удалить деревья в труднодоступных местах, при наличии вблизи строений, линий электропередач и т.п.

Преимущество использования данной технологии —  ее большая оперативность, экологическая безопасность, возможность работать круглый год и в труднодоступных местах.

Очистка леса от древесно-кустарниковой растительности

В условиях все более масштабного роста населения городов и промышленных центров усиливается стремление людей к отдыху на лоне природы. Многие лесные массивы, в первую очередь пригородные леса, превратились в места массового отдыха. Пребывание в лесу помогает поддерживать физическое и психологическое состояние в любом возрасте.

Миллионы людей в летнее время, особенно в субботние и воскресные дни, выезжают в пригородные леса, чтобы провести свои выходные дни или отпуск. Там нередко можно встретить целые палаточные городки с многочисленным населением, что, в свою очередь, создаёт захламлённость лесных территорий, оставленным ими мусором, спиленными деревьями, ветками, хворостом и валежником. Люди не задумываются о том, что живая, нетронутая природа это  роскошь и, что её необходимо беречь. Людям же прошлого века было неоспоримо ясно значение леса и дерева. Не было такого небрежного обхождения с лесом, чтобы дерево оставалось гнить в лесу, и не встречалось такого, чтобы среди деревьев были навалены кучи хвороста и веток. Каждая щепка и палочка, не говоря уже о бревнах, была предназначена для своей цели. Если рубили лес зимой, то весной шли убирать ветки, хворост и пилить верхушки деревьев на дрова. В настоящее время нередко при заготовке древесины происходят значительные потери. В местах рубок остаются ветви, хвоя, недорубы и заготовленная древесина, что ведет к повышенной пожароопасности.

Многочисленные исследования лесозаготовительного производства позволяют утверждать, что основной экологический ущерб при освоении лесосеки возникает от воздействия техники и персонала на почвогрунты, на восстановление плодородия которых после завершения лесосечных работ могут потребоваться сотни лет.

Наиболее разрушительными  являются сплошные вырубки с применением тяжелой тракторной техники, зачастую они превращают леса в пустыню, не имеющую напочвенного покрова и лесной подстилки.

В последнее время особенно много внимания уделяется экологии окружающей среды.

В связи с чем, становится очевидным, что леса требуют совершенно новую технику. Лесозаготовка в условиях современного лесозаготовительного рынка должна проводиться при помощи современных лесозаготовительных машин, одной из которых являются мульчеры — простые в эксплуатации, мощные машины высокой производительности.

Данная техника создана для измельчения и мульчирования растительности  и широко используются для утилизации срезанных ветвей, для удаления пней и корневых систем практически любого диаметра. Эффективно эксплуатируется при расчистке территорий от погибших деревьев, вершинок и хвороста  после прореживания, при уборке порубочных остатков после лесозаготовительных работ. Идеально подходит для подготовки почвы для посадки деревьев, максимально стабильна и надежна.

Мульчеры для очистки вырубок

Сегодня в нашей стране предъявляются высокие требования к лесопользователям.

Лесозаготовители обязаны вести лесосечные работы способами, не допускающими эрозии почвы и обеспечивающими хорошие условия для восстановления лесов  и противопожарную безопасность всех операций, связанных с разработкой лесосек, как в процессе заготовки леса, так и на вырубках.

Основными задачами охраны леса являются его рациональное использование и восстановление. Сегодня особо актуальна проблема повышения эксплуатационной эффективности рубок леса при одновременном обеспечении наиболее оптимальных условий для лесовозобновления, так как лес очень трудно поддаётся восстановлению. От применяемой  техники и технологии напрямую зависит тип вырубки, образующейся на месте проведения лесосечных работ. А от типа вырубки напрямую зависит срок лесовозобновления.

Поэтому необходимо применение технологий, предусматривающих минимальное нанесение повреждений лесу и такой техники, которая отвечала бы требованиям лесозаготовительного производства, лесоводства и противопожарной безопасности. Таких машин, которые не снижали бы продуктивность леса и его способность к возобновлению. На сегодняшний день наиболее эффективна в этом плане мульчерная технология.

Мульчеры находят все большее распространение на лесосечных работах в нашей стране. Они просто незаменимы при очистке вырубок от сухих деревьев, пней и порубочных остатков для проведения мероприятий по восстановлению леса и там, где нужно сделать это быстро, качественно, с наименьшим вредом для окружающей среды и с минимальными затратами.

Этот класс оборудования в России, к сожалению, мало известен, хотя его применение для некоторых видов работ может быть экономически весьма эффективным. Мульчеры можно использовать для ухода за лесными участками; расчистки территории под линиями электропередачи; в полосах отвода газо- и нефтепроводов, автомобильных и железных дорог; создания противопожарных полос в лесу; уборки поврежденных деревьев после пожаров, ураганов, наводнений; ландшафтных и сельскохозяйственных работ.

Конечно, для измельчения древесно-кустарниковой растительности в некоторых случаях применяются и мобильные рубительные машины − дисковые или барабанные, но прежде чем подать в машину, растительность нужно срубить. В тех случаях, когда собирать щепу не планируется или ее объемы незначительны, а приоритетом является скорость вырубки, преимущества мульчеров очевидны, ведь они могут одновременно и вырубать растительность, и утилизировать ее. А если при расчистке территории необходимо удалить растительность вместе с корнями или подготовить грунт, то альтернативы мульчерам нет.

Как же устроены эти машины и как выбрать измельчитель для своих потребностей, попробуем разобраться.

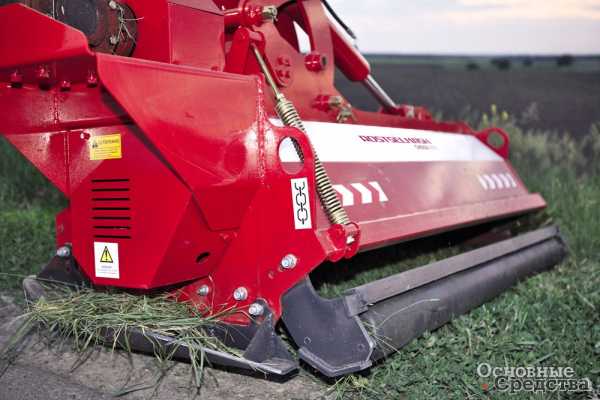

Название «мульчер» (Mulcher) пришло из сельского хозяйства, где широко применяется способ мульчирования − покрытие почвы слоем перегноя, соломы (мульчи) для защиты от испарения или замерзания. И мульчеры, предназначенные главным образом для расчистки территории, не собирают щепу, а разбрасывают ее по поверхности земли. Для ландшафтных и садовых работ такой термин действительно можно считать весьма подходящим, однако для машин, предназначенных для работы в лесу, чаще применяют названия «лесная косилка» (Forestry Mulcher) или «лесная фреза». Если же измельчитель работает с погружением в грунт (используется для корчевания, подготовки почвы и пр.), то его называют «ротоватор» (Rotovator).

Для измельчения древесно-кустарниковой растительности применяют технологии дискового и роторного измельчения. Как видно из названия, основным рабочим органом машин, работающих по дисковой технологии (Rotary Disc Mulching (RDM) Technology), является дисковая фреза с закрепленными на ней зубьями из твердосплавного материала.

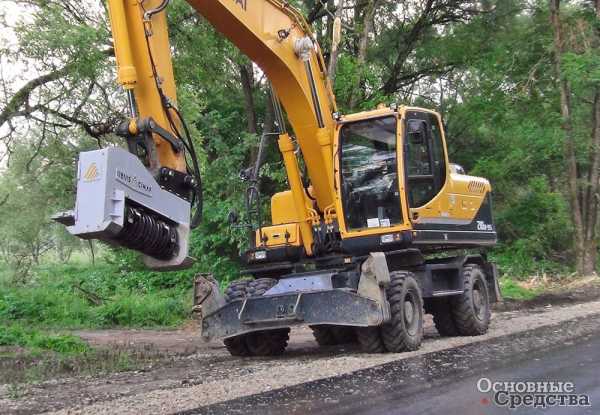

Такие фрезы, как правило, устанавливаются на стрелу экскаватора или трактора и позволяют срезать и измельчать подлесок, стволы и пни практически любого диаметра за несколько проходов. Привод дисковых фрез осуществляется от гидромотора, подключенного к гидросистеме носителя (экскаватора или трактора). Площадь работы дисковых измельчителей небольшая, но размеры, вес и энергопотребление по сравнению с роторными несколько меньше, что определяет их относительно невысокую стоимость. К недостаткам таких измельчителей можно отнести необходимость частой смены зубьев при работе на поверхности грунта.

Дисковые измельчители почти не представлены на нашем рынке, большей популярностью пользуются косилки (мульчеры) роторного типа. Основным рабочим органом в таких машинах является закрепленный в торцах вращающийся вал − ротор, конструкция которого определяется назначением, обрабатываемым материалом и условиями работы. Ротор мульчера может быть оснащен подвижными (шарнирно закрепленными) молотками, измельчающими древесину за счет ударного воздействия, или неподвижными, жестко закрепленными резцами с твердосплавными вставками, измельчающими древесину разрезанием. Иногда используется комбинированный вариант − режущие молоты, оснащенные твердосплавными резцами. Часто производитель предусматривает для каждого ротора несколько типов ножей для измельчения различных материалов. Для бесступенчато регулируемой степени измельчения мульчеры могут оснащаться гидравлически регулируемым откидным резцедержателем вторичного измельчения со сменными противорежущими сегментами.

Основными рабочими характеристиками ротора мульчера являются ширина обработки (или ширина полосы, которую может за один проход очищать данный ротор) и диаметр ротора. Понятно, что при большей ширине ротора повышается производительность работы, однако также увеличиваются и потребляемая мощность, и вес мульчера, то есть требуется более мощный носитель. Диаметр ротора определяет высоту или глубину обработки. Привод ротора в зависимости от типа машины организуется по-разному. Это может быть привод от вала отбора мощности (ВОМ), гидропривод или даже собственный двигатель. Легкие модели мульчеров устанавливают на стрелы экскаватора или трактора в качестве насадок, более мощные используют в качестве отдельной навески на классические тракторы, погрузчики или специальные самоходные шасси.

Мульчеры с креплением на стреле экскаватора или трактора позволяют очищать территорию от травы, кустарников и небольших деревьев в труднодоступных местах. Использование таких мульчеров удобно при уходе за зелеными зонами в местах со сложным рельефом − в руслах рек и каналов, на горных склонах, в полосах отвода железных дорог и трубопроводов и т. п. Подобные измельчители работают от гидромотора, подключаемого к гидравлической системе носителя. Как уже говорилось, измельчители подразделяются на дисковые или роторные. Роторные мульчеры могут быть оборудованы гидравлически управляемым капотом для задания нужной степени измельчения материала и регулируемым опорным катком, позволяющим установить нужную высоту среза. Роторы комплектуются ножами для травы и веток или молотками для толстых веток. Самые мощные навесные мульчеры позволяют в один заход срезать и измельчать деревья, кусты и ветки диаметром до 40 см. Крепление мульчера осуществляется при помощи плиты крепления, часто с возможностью поворота навески. Такие мульчеры требуют, как правило, трех гидравлических подключений: давления, обратки, дренажа. Для защиты от разлета щепок используются шторки из металлических пластин, цепей или резины.

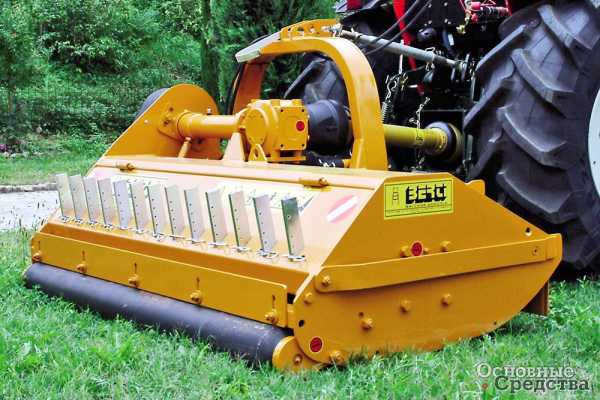

Мульчеры с приводом от вала отбора мощности закрепляются на трехточечную навеску трактора и позволяют расчищать территории от древесной растительности. Могут быть использованы и для расчистки участков после лесозаготовок, просек ЛЭП, полос отводов газо- и нефтепроводов, полос вдоль железных и автомобильных дорог, а также в сельском хозяйстве для уничтожения старых садов перед закладкой новых. Такие мульчеры выпускаются для тракторов мощностью от 40 до 400 л. с., с различными вариантами роторов и разнообразной комплектацией. Самые мощные модели позволяют измельчать кусты, ветки и деревья до 50 см в диаметре и обрабатывать территории на скорости до 5 км в час. Для мощных машин используют двусторонний привод ротора, передача усилия на который может быть осуществлена через встроенную раздаточную коробку, эластичные ремни или боковые карданные валы. В целях удобства мульчеры оборудуются рамкой-толкателем для раздвигания кустов и валки деревьев, жестко закрепленной или управляемой гидроприводом. Высота положения ротора над землей определяется установкой опорных катков или регулируемыми салазками. Мульчеры с приводом от ВОМ могут быть выполнены для задней и передней навески. Некоторые производители предлагают также машины с автономным двигателем. Такие мульчеры могут навешиваться на самые разные шасси, в частности на бульдозеры и фронтальные погрузчики.

Некоторые модели роторов разработаны специально для работы с погружением в грунт.

Ротоваторы (почвенные фрезы) позволяют измельчать корни и пни, разрыхлять почву. Такие машины подходят для создания противопожарных полос, восстановления заброшенных территорий, расчистки участков после лесозаготовок, корчевания, разрыхления почвы перед посадкой новых деревьев с одновременным удалением старых пней и корней. Ротоваторы, рассчитанные на работу с мощными тракторами, способны обрабатывать территории с пнями до 40 см в диаметре и погружаться в грунт до 50 см, обеспечивая глубокую обработку грунта. При этом используется ротор большого диаметра (1 м), вращающийся с небольшой скоростью. Для закрепления грунта после измельчения возможна установка прижимного вала с гидравлическим подъемом.

Среди роторных измельчителей есть и техника для измельчения камней. Камнедробилки могут быть использованы для расчистки угодий в сельском хозяйстве, окультуривании городских территорий, подготовки лыжных склонов, стройплощадок и
т. д. Их устройство аналогично ротоваторам; ротор оснащается жестко закрепленными зубьями для работы с камнем, а трактор, который предназначен для установки камнедробилки, должен быть оборудован ходоуменьшителем для снижения скорости вращения ротора.

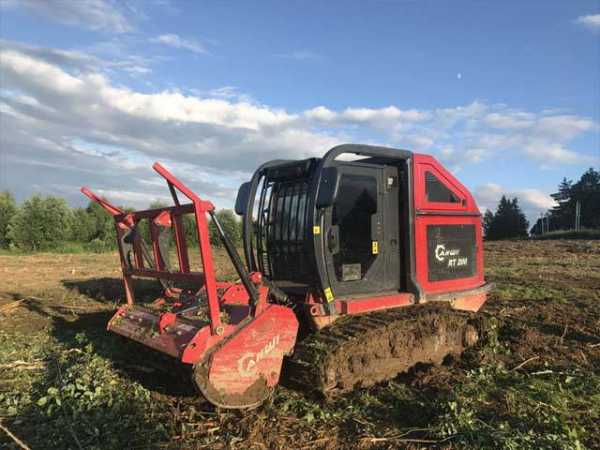

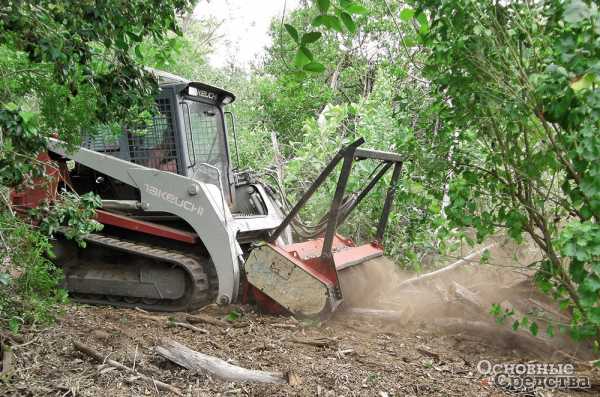

Мульчеры, монтируемые на самоходные шасси, с гидравлическим отбором мощности. Как правило, это машины с фронтальным креплением мульчера на компактный погрузчик, самоходную тележку на гусеничном ходу или другую технику высокой проходимости. Такие машины весьма распространены, среди них есть как легкие варианты для ухода за парками и зелеными зонами, так и тяжелая техника для вырубки трасс. Привод ротора в них, как правило, осуществляется клиноременной передачей от одного или двух гидромоторов, подключенных к гидросистеме носителя (погрузчика, бульдозера и пр.). Мощность таких мульчеров варьируется в широком диапазоне. Самые производительные рассчитаны на работу с носителем мощностью до 600 л. с. Основное назначение таких мощных машин − вырубка и очистка трасс для нефте- и газопроводов, линий электро-передачи и других линейных объектов. Для работы на участках большой протяженности удобно фронтальное крепление измельчителя, на котором закрепляются толкатели для валки деревьев. Весь процесс расчистки трасс выполняется одним человеком, который управляет им, не выходя из кабины машины.

«Лесная косилка» подрезает кустарник и стволы, опрокидывает их и измельчает. Применение машинной технологии расчистки позволяет отказаться от затратных, травмоопасных и малоэффективных ручных работ по рубке и корчеванию, складированию, сжиганию или вывозу древесины, в несколько раз повышая производительность труда. Кроме того, применение мульчеров позволяет частично перерабатывать грунт, измельчая корни и пни, что увеличивает период между расчистками, повышает пожарную безопасность и удобство обслуживания трассы. С точки зрения экологической безопасности применение технологии мульчирования согласуется с Лесным кодексом РФ, где указано, что одним из разрешенных способов утилизации порубочных остатков является их измельчение с разбрасыванием щепы по поверхности почвы.

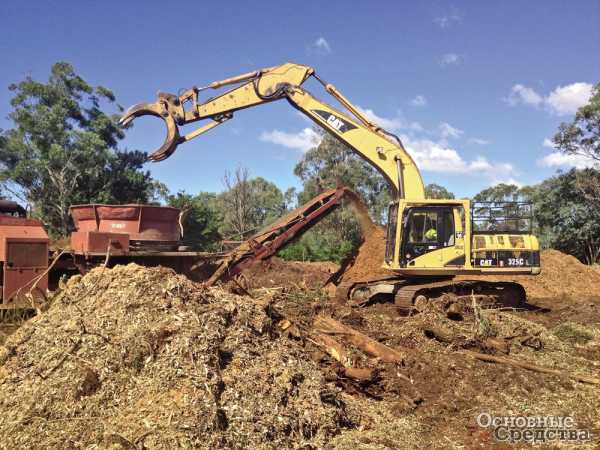

Харвестер для сбора биомассы конструктивно представляет собой навесной роторный мульчер, оборудованный вентилятором, выдувающим полученную щепу через специальный патрубок в контейнер или бункер. Машина может применяться при валке леса, сборе и обработке поваленных деревьев, обработке кустарников для сбора биомассы топливного или сельскохозяйственного назначения. Харвестер на базе трактора или самоходного тягача может собирать растительность, имеющую до 25 см в диаметре, при требуемой мощности носителя 240−400 л. с. Рабочая ширина харвестера − 2,3 м, а вес − 2340 кг. Привод вращения ротора и вентилятора выброса биомассы, регулирование высоты салазок и поворота выбросного патрубка осуществляются гидравлически.

Измельчение пней − еще одна операция, на которой хотелось бы остановиться подробней. В условиях расчистки лесных территорий для этой цели могут использоваться лесные косилки или ротоваторы, но глубина их работы ограничена.

Измельчители пней (Stump Grinders), или, как их еще называют, пнедробилки, не только удаляют (измельчают) внешнюю часть пня над поверхностью земли, но и работают на глубине от 30 см до1,5 м (в зависимости от модели).

Ассортимент пнедробилок достаточно широк и представлен как малыми, легкими и недорогими моделями, так и большими профессиональными самоходными машинами.

Конструктивно пнедробилка может быть выполнена в виде горизонтального роторного измельчителя с узким ротором и жестко закрепленными резцами или в виде вертикально расположенной дисковой фрезы с зубьями на торцевой и боковых частях. Роторные дробилки измельчают пни, погружаясь на нужную глубину и продвигаясь на шасси. Дисковые измельчители срезают древесину, перемещаясь по дуге из стороны в сторону. Количество зубьев и диаметр фрезы варьируются в зависимости от мощности и назначения агрегата.

Измельчители пней, так же как и мульчеры, могут быть выполнены в виде навески на трехточечную опору трактора с приводом от вала отбора мощности или установлены на компактный погрузчик (в этом случае они приводятся в действие гидромоторами, подключаемыми к гидросистеме погрузчика). Множество моделей пнедробилок изготавливаются в автономном варианте, с приводом от собственного электрического, бензинового или дизельного двигателя. Профессиональные автономные измельчители оборудуются приводом на колеса или устанавливаются на гусеничную платформу. Мощность силовых агрегатов таких машин доходит до 200 л. с.

При выборе пнедробилки учитывают диаметр измельчаемых пней, их количество, требуемую глубину дробления и рельеф местности, где будет использоваться машина. На холмистых поверхностях и в труднодоступных местах, при большом скоплении пней лучше использовать машины на гусеничном ходу. В местах с хорошей доступностью, там, куда измельчитель может быть доставлен буксиром, при частых перемещениях оправдано применение машин на колесной базе.

http://harwest.ru/

harwest.promportal.su

Оборудование | техника | инвентарь для проведения работ по уходу за деревьями, фото: автовышки, автокраны | контейнеры для вывоза мусора | измельчители пней, веток | электрические, ручные лебедки | бензопилы Husqvarna | снаряжение альпинистов | машины для пересадки деревьев | сучкорезы, секаторы, кусторезы | садовые пилы, топоры | оптический теодолит | турбоструйный бур | резистограф

Изображения и описания техники и оборудования представлены для общего ознакомления. Оборудование, техника, используемые компанией «Лесмастер», могут иметь отличия от представленных.

Автовышки и автокраны

Автовышки часто применяются при проведении работ по удалению деревьев, их обрезке, кронированию, укреплению. Как правило, с применением автовышек удаляют одиноко стоящие деревья, на которые опасно подниматься альпинисту, например, деревья с обширными дефектами — гнилями, трещинами, аномально тонкие высокие деревья. Высота телескопических и коленчатых вышек, как правило, от 18 метров и до 60 м на базе ЗИЛ, ГАЗ, КамАЗ, Isuzu, МАЗ.

1. Телескопическая автовышка АПТ-18, высота 18 метров

Основные технические характеристики автовышки АПТ-18:

Фото 1. Автовышка АПТ-18.

Базовое шасси: ЗИЛ-433362/ЗИЛ-432932;
Максимальная высота подъема люльки: 18 м;
Максимальный рабочий вылет стрелы: 10 м;
Угол поворота стрелы: ±195 град.;
Максимальная грузоподъемность люльки: 200 кг;
Допускаемое рабочее напряжение: 1000 В;
Габаритные размеры: 6,6 х 2,4 х 2,7 м.

2. Коленчатая автовышка АПТ-22, высота 22 метра

Основные технические характеристики автовышки АПТ-22:

Фото 2. Автовышка АПТ-22.

Базовое шасси: КамАЗ-43253;
Максимальная высота подъема люльки: 22 м;
Максимальный рабочий вылет стрелы: 8,5 м;
Угол поворота стрелы: 360 град.;
Максимальная грузоподъемность люльки: 300 кг;
Максимальная транспортная скорость передвижения: 80 км/ч;
Габаритные размеры: 8,4 x 2,5 x 3,9 м.

3. Коленчатая автовышка АПТ-36, высота 36 метров

Основные технические характеристики автовышки АПТ-36:

Фото 3. Автовышка АПТ-36.

Базовое шасси: КамАЗ-65115, КамАЗ-65111;
Максимальная высота подъема люльки: 36 м;
Максимальный рабочий вылет стрелы: 16,5 м;
Угол поворота стрелы: 360 град.;
Максимальная грузоподъемность люльки: 350 кг;
Максимальная транспортная скорость передвижения: 80 км/ч;
Габаритные размеры: 13,6 x 2,5 x 3,9 м.

4. Автокран КС-55729-1Б

Область применения автокранов очень широка, при работах с деревьями они используются для погрузки больших деревьев-крупномеров, перемещения больших тяжелых фрагментов удаленных деревьев, пней.

Основные технические характеристики автокрана КС-55729-1Б:

Фото 4. Автокран КС-55729-1Б.

Базовое шасси: КамАЗ-6540;
Максимальная длина стрелы: 30,2 м + 9 м;
Максимальная глубина опускания крюка стрелой: 7 м;
Угол поворота стрелы: 360 град.;
Максимальная грузоподъемность: 32 т;
Максимальная транспортная скорость передвижения: 80 км/ч;
Габаритные размеры: 12 x 2,5 x 3,8 м.

5. Автокран КС-4572А

Основные технические характеристики автокрана КС-4572А:

Фото 5. Автокран КС-4572А.

Базовое шасси: КамАЗ-53213;
Максимальная длина стрелы: 21,7 м;
Максимальный рабочий вылет стрелы: 17 м;
Угол поворота стрелы: 360 град.;
Максимальная грузоподъемность: 16 т;
Максимальная транспортная скорость передвижения: 90 км/ч;
Габаритные размеры: 12 x 2,5 x 3,6 м.

Контейнеры для вывоза мусора

Контейнеры для мусора или бункеры доступны различной грузоподъемности и различного объема — от 8 до 32 куб. м. Используются для вывоза порубочных остатков, щепы, опилок и прочего мусора.

6. Контейнер для вывоза мусора 8 м. куб

Основные характеристики контейнера для вывоза мусора:

Фото 6. Контейнер для мусора.

Объем контейнера: 8 м. куб;
Грузоподъемность: 4,5 т;
Толщина металла стенки: 3 мм;
Толщина металла дна: 3 мм;
Угол: 35°;
Габаритный размер: 3.4 x 1,9 x 1,4 м;
Вес контейнера: 450 кг.

В один контейнер объемом 8 куб. м можно загрузить 1-2 дерева, для большого количества деревьев можно заказать контейнер большего объема.

Вывоз мусора контейнерами осуществляется автомобилями МАЗ, КамАЗ, ЗИЛ.

Измельчители пней

Использование измельчителей пней, корчевателей — самый удобный и эргономичный способ удаления пней на участке. Пнедробильные машины доступны в широкой модификации, существуют как стационарные, так и самоходные, и прицепные устройства.

7. Измельчитель пней (пнедробильная машина) Toro SGR-13

Основные технические характеристики измельчителя пней Toro SGR-13:

Фото 7. Измельчитель Toro SGR-13.

Производитель двигателя: Honda;
Тип двигателя: GX390 OHV;
Диаметр режущего диска: 33,4 см;
Количество зубьев: 12 шт;
Рабочая глубина: 35 см;
Габариты машины: 0,7 x 1,9 x 1,0 м;
Вес машины: 108 кг.

Разработан для удаления небольших пней в стесненных условия — в узко ограниченном пространстве.

8. Измельчитель пней (пнедробильная машина) Husqvarna SG-13

Основные технические характеристики измельчителя пней Husqvarna SG-13:

Фото 8. Измельчитель Husqvarna SG-13.

Производитель двигателя: Honda;
Тип двигателя: GX390 OHV;
Диаметр режущего диска: 35,5 см;
Количество зубьев: 8 шт;
Рабочая глубина: 30 см;
Габариты машины: 0,69 x 1,9 x 1,0 м;
Вес машины: 113 кг.

Конструкция измельчителя позволяет проводить работы по удалению пней в пространстве шириной 70 см, режущий диск с зубцами изготовлен из твердого сплава, обеспечивающий надежную работу агрегата при удалении пней деревьев твердых пород — дуба, осины.

9. Измельчитель пней (минитрактор) Laski F 500 H

Основные технические характеристики минитрактора Laski F 500 H:

Фото 9. Минитрактор Laski F 500.

Двигатель: Kohler Command CH 740;
Диаметр режущего диска: 51 см;
Количество зубьев: 18 шт;
Максимальная рабочая глубина: 40 см;
Ограничения по диаметру пней: нет;
Габариты машины: 2,5 x 1,7 x 1,0 м;
Вес машины: 760 кг.

Минитрактор Laski F 500 H позволяет удалять пни неограниченного диаметра на глубину 40 см ниже уровня земли.

Измельчители веток

Измельчители древесины от всемирно известной финской компании «Фарми форест» — рубительные машины различной мощности, предназначенные для переработки в щепу самого широкого спектра древесных отходов — порубочных остатков, деревьев, стволов, верхушек, веток, коротких обрезков, подлеска.

10. Измельчитель веток Farmi Forest CH 180 Т НF

Основные технические характеристики измельчителя веток Farmi Forest CH 180 Т НF:

Фото 10. Farmi Forest CH 180.

Максимальный диаметр ствола: 26 см;
Производительность (щепа): 10-40 м. куб/час;
Количество ножей: 3 шт;
Длина щепы: от 7 до 25 мм;
Толщина щепы: до 5 мм;
Входное окно машины: 26 x 32 см;
Вес машины: 700 кг.

11. Дереводробилка (рубительный станок) Farmi Forest СН 380 HFC

Основные технические характеристики рубительного станка Farmi Forest СН 380 HFC:

Фото 11. Farmi Forest СН 380.

Максимальный диаметр ствола: 38 см;
Производительность (щепа): до 120 м. куб/час;
Количество ножей: 4 шт;
Длина щепы: от 7 до 30 мм;
Толщина щепы: до 5 мм;
Входное окно машины: 38 x 42 см;
Вес машины: 2,3 т.

Электрические лебедки

Электрические лебедки используются для осуществления различных операций при проведении работ по удалению, валке, срубу деревьев, погрузке фрагментов удаленных деревьев — порубочных остатков — в контейнер. Их применение возможно при температурах окружающей среды от — 40°С до + 40°С, рабочим положением, как правило, является крепление на горизонтальной площадке.

12. Электрическая лебедка ТЛ-7Б

Основные технические характеристики электрической лебедки ТЛ-7Б:

Фото 12. Электрическая лебедка ТЛ-7Б.

Тяговое усиление: 4,5 кгс;
Расчетная канатоемкость: 250 м;
Скорость навивки каната на первом слое: 0,4 м/с;
Мощность двигателя: 15 кВт;
Напряжение: 380 В;
Габаритные размеры: 170 x 180 x 92 см;
Масса без каната: 2200 кг.

13. Электрическая лебедка ТЛЧ-2

Основные технические характеристики электрической лебедки ТЛЧ-2:

Фото 13. Электрическая лебедка ТЛЧ-2.

Тяговое усиление: 2,0 кгс;
Расчетная канатоемкость: 250 м;
Скорость навивки каната на первом слое: 0,35 м/с;
Диаметр каната: 1,4 см;
Напряжение: 380 В;
Габаритные размеры: 100 x 120 x 50 см;
Масса без каната: 550 кг.

Ручные лебедки

Ручные лебедки бывают барабанного и рычажного типов, оба типа используются для перемещения грузов, в арбористике — частей деревьев, пней.

14. Ручная барабанная лебедка

Основные технические характеристики лебедки ручной барабанной ЛР-1:

Фото 14. Ручная лебедка.

Грузоподъемность на одной ветви: 500 кг;
Грузоподъемность на полиспасте: 1000 кг;
Длина каната: 40 м;
Диаметр каната: 0,7 см;
Усилие на рукоятке: 18,2 кгс;
Габаритные размеры: 43 x 24 x 44 см;
Масса без каната: 24 кг.

15. Ручная рычажная лебедка ЛР-1,6

Основные технические характеристики лебедки ручной рычажной ЛР-1,6:

Фото 15. Рычажная лебедка.

Тяговое усилие: 1,6 т;
Усилие на ручке: 35 кг;
Длина каната: 9 м;
Диаметр каната: 8,3 см;
Перемещение груза: 9 м;
Габаритные размеры: 125 x 15 x 14 см;
Масса без каната: 13,8 кг.

Бензопилы Husqvarna

Бензопилы применяются при проведении работ по удалению деревьев — для спила деревьев, ветвей, удаления фрагментов деревьев, распиловки порубочных остатков перед погрузкой или складированием. Пилы чрезвычайно просты в использовании, технические характеристики позволяют быстро и легко их запустить. Узкий корпус, высокий центр тяжести и плоское днище делают инструменты исключительно удобными в эксплуатации.

16. Бензопила Husqvarna 340E-15

Основные технические характеристики бензопилы Husqvarna 340E-15:

Фото 16. Бензопила Husqvarna 340E-15.

Мощность бензопилы: 2 кВт;
Рабочий объем цилиндра: 40 см. куб;
Уровень шума: 110 дБА;
Длина меча: 40 см;
Шаг цепи: 0,325″;
Вибрация, передняя/задняя рукоятка: 3.4 м/с² / 4.5 м/с²;
Вес бензопилы: 4,7 кг.

17. Бензопила Husqvarna 365SP

Основные технические характеристики бензопилы Husqvarna 365SP:

Фото 17. Бензопила Husqvarna 365SP.

Мощность бензопилы: 34 кВт;
Рабочий объем цилиндра: 65 см. куб;
Уровень шума: 114 дБА;
Длина шины: 38 см;
Шаг цепи: 0,375″;
Вибрация, передняя/задняя рукоятка: 3.4 м/с² / 4.5 м/с²;
Вес бензопилы: 6 кг.

Бензопила Husqvarna 365SP разработана профессионалами для профессионалов, ее проектировкой занимались те, для кого этот инструмент является неотъемлемой частью работы.

В ней прекрасно сочетаются небольшой вес, большая мощность, надежный двигатель, что делает эту пилу исключительно универсальной и подходящей для широкого использования. Также пила оснащена трёхсекционным коленчатым валом и центробежной системой очистки воздуха для продолжительных интервалов между очистками фильтров.

Снаряжение альпинистов

Наибольшее распространение среди арбористов получили стальные карабины, они максимально прочны и долговечны. К их недостаткам можно отнести малую теплопроводность стали (при трении возможен значительный нагрев, что может привести к оплавлению веревки).

Карабины без муфты используются для вспомогательных целей, наиболее удобны там, где важна скорость. Отдельно выделяются карабины с проволочной защелкой – у них меньший вес, нет инерции защелки, они меньше забиваются грязью и льдом.

Муфтованные карабины применяются для решения самых разных задач в самых тяжелых условиях. Рекомендуются для использования везде, где нужна надежная фиксация.

18. Карабин альпинистский

Фото 18. Карабин альпиниста.

Карабин с гнутой защелкой и угловым наклоном носика тела для более легко вщелкивания, быват с прямой и гнутой защелкой.

Раскрытие карабина — 2,5 см, вес — 50 г.

Нагрузка по главной оси — 25 кН.

Нагрузка по короткой оси — 7 кН.

Нагрузка при открытой защелке — 9 кН.

19. Веревка альпинистская

Альпинистские веревки изготавливаются из синтетических полиамидных волокон — из нейлона, из капрона, из достаточно прочных материалов, которые обладают эластичностью, износостойки и устойчивы к влаге, что делает их применимыми под открытым небом при любых погодных условиях.

Для изготовления оплетки веревки применяются различные материалы, например, кевлар, а также различные пропитки — в зависимости от назначения веревки. Динамические веревки предназначаются для динамической страховки в ситуациях, где есть вероятность срыва, обвала, например, при удалении дерева по частям с завешиванием фрагментов — динамическая веревка амортизирует рывок за счет растяжения волокон, тем самым, снижая нагрузку на точку страховки.

Фото 19. Веревка альпинистская.

Производитель веревки: Tendon;
Диаметр: 9,8 мм;
Вес: 64 г/м;
Количество рывков: 9-10 шт;
Усилие рывка: 7,6 кН;
Удлинение: 7,6%;
Динамическое удлинение: 35%.

Машины для пересадки деревьев

При помощи машин для пересадки деревьев — пересадчиков, корчевателей — можно за считанные минуты выкопать дерево и пересадить его в другое место, или выкопать и перевезти его на расстояние в несколько сот или даже тысяч километров.

Корчеватели классифицируются по размеру лопат — диаметру и глубине вырезаемого кома грунта — следовательно, по размеру (диаметру ствола) дерева, которое можно пересаживать при помощи агрегата.

20. Машина для пересадки деревьев Big John 100 D

Основные технические характеристики пересадчика Big John 100 D:

Фото 20. Big John 100 D.

Номинальный диаметр ствола дерева: 35 см;
Высота в транспортном положении: 4,1 м;
Ширина в транспортном положении: 2,6 м;
Диаметр вырезаемого кома грунта: 2,54 м;
Глубина вырезаемого кома грунта: 1,73 м;
Вес вырезаемого кома грунта (без дерева): 6,8 т;
Количество лопат: 4 шт (сталь AR – 400).

21. Машина для пересадки деревьев Big John 90 D

Основные технические характеристики пересадчика Big John 90 D:

Фото 21. Big John 90 D.

Номинальный диаметр ствола дерева: 25 см;
Высота в транспортном положении: 4,1 м;
Ширина в транспортном положении: 2,6 м;
Диаметр вырезаемого кома грунта: 2,3 м;
Глубина вырезаемого кома грунта: 1,52 м;
Вес вырезаемого кома грунта (без дерева): 5,4 т;
Количество лопат: 4 шт (сталь AR – 400).

22. Машина для пересадки деревьев Big John 65 D

Основные технические характеристики пересадчика Big John 65 D:

Фото 22. Big John 65 D.

Номинальный диаметр ствола дерева: 18 см;
Высота в транспортном положении: 3,7 м;
Ширина в транспортном положении: 2,6 м;
Диаметр вырезаемого кома грунта: 1,6 м;
Глубина вырезаемого кома грунта: 1,34 м;
Вес вырезаемого кома грунта (без дерева): 1,9 т;
Количество лопат: 4 шт (сталь AR – 400).

23. Машина для пересадки деревьев Big John 55 D

Основные технические характеристики пересадчика Big John 55 D:

Фото 23. Big John 55 D.

Номинальный диаметр ствола дерева: 15 см;
Высота в транспортном положении: 3,8 м;
Ширина в транспортном положении: 2,5 м;
Диаметр вырезаемого кома грунта: 1,32 м;
Глубина вырезаемого кома грунта: 1,22 м;
Вес вырезаемого кома грунта (без дерева): 1,6 т;
Количество лопат: 4 шт (сталь AR – 400).

Сучкорезы, секаторы, кусторезы

Сучкорезы, секаторы, кусторезы — садовый инвентарь, без которого не обойтись ни владельцам приусадебных и дачных участков, ни специалистам, занимающимся обслуживанием деревьев.

24. Сучкорез штанговый высотный садовый

Фото 24. Сучкорез штанговый.

Благодаря длинной ручке — телескопической штанге — и прочному нейлоновому шнуру с ручкой сучкорез позволяет срезать ветки, расположенные в труднодоступных местах — на вершине кроны дерева или высокого кустарника.

Широкое расхождение лезвий сучкореза позволяет срезать ветви до 32 мм в диаметре.

Длина ножовочного полотна 40 см, рабочая часть 32 см, изготовлено из высококачественной стали.

25. Сучкорез контактный садовый

Фото 25. Сучкорез контактный.

Сучкорез контактный садовый используется при обрезке деревьев, кустарников для среза крупных веток и сучьев.

Оборудован специальным храповым механизмом — «мини домкратом» — позволяющим резать древесину в несколько этапов.

Обрезка веток в несколько этапов позволяет снизить прилагаемое усилие и тем самым повысить режущую способность сучкореза. Инструмент подходит как для сухой, так и для свежей и твердой древесины.

Рукоятки, выполненные из металла, снабжены прорезиненными накладками, что обеспечивает удобную работу, предотвращая выскальзывание секатора. Овальный профиль ручек придает дополнительную жесткость конструкции.

26. Секатор садовый

Фото 26. Секатор садовый.

Секатор садовый предназначен для обрезки живых веток деревьев и кустарников.

Длина инструмента 21 см, с прямой формой резца. Верхнее лезвие выполнено из стали У8, покрытой тефлоном, что увеличивает срок службы инструмента.

Шестеренная передача в устройстве увеличивает усилие реза до 20%, толщина срезаемых веток до 22 мм.

Инструмент обладает шестеренчатым приводом, имеет двухкомпонентные ручки.

27. Кусторез ручной

Фото 27. Кусторез ручной.

Ручные кусторезы применяются для обрезки кустарников, живых изгородей, крон небольших деревьев, травы.

Кусторез оборудован алюминиевыми ручками, что облегчает вес инструмента, а, следовательно, и снижает утомляемость при работе, также оснащен запатентованным механизмом возвратной пружины.

Ручки оснащены резиновыми противоскользящими накладками и резиновым амортизатором.

Лезвия кустореза выполнены в форме волны, что противодействует выскальзыванию веток, внутренние стороны покрыты специальным составом, что обеспечивает повышенную износостойкость и защиту от коррозии. Немецкая технология заточки лезвия обеспечивает легкость реза.

Маркировка деревьев

Флуоресцентные аэрозольные краски применяют для маркировки деревьев — идентификации деревьев, подлежащих вырубке, пересадке, укреплению, лечению или обрезке.

28. Аэрозольная краска для маркировки деревьев

Фото 28. Краска для маркировки.

Светоотражающие свойства краски делаю метки заметными в сумерках, используемая палитра включает белый, красный, оранжевый, желтый, зеленый, синий, вишневый.

В состав красок входят нехлорированные растворители, красящие пигменты, не содержащие свинец, краска не содержит толуола, распылителем является пропанбутановая смесь, безопасная для озонового слоя.

Краска устойчива к воздействию погодных условий до 6 месяцев.

Садовые пилы, топоры

Садовые пилы, ножовки, топоры — незаменимые инструменты при проведении работ по удалению деревьев.

29. Ножовка садовая

Фото 29. Ножовка садовая.

Ножовка используется при проведении садовых работ — обрезки деревьев, удалении сухих ветвей, предназначена для удаления сухой и сырой древесины.

Сочетание трехгранной заточки и индукционной закалки зуба обеспечивает быстрый рез и продолжительный срок службы ножовки.

Полотно инструмента изготовлено из высококачественной углеродистой стали, имеет обратный наклон зуба и хромированную поверхность для защиты от коррозии.

Рукоятка ножовки состоит из двух компонентов, что снижает утомляемость при продолжительной работе. На рукоятке имеются крепления для ремня, что обеспечивает удобное использование пилы.

30. Плотницкий топор

Фото 30. Плотницкий топор.

Плотницкий топор используется при проведении работ по удалению деревьев — рубке, валке и прочих работах с деревом. Длина топора 50 см.

Инструмент имеет прямой режущий край. Лезвие изготовлено ручной ковкой из шведской стали высшего качества.

Конструкция лезвия позволяет размещать руку как можно ближе к режущему краю для максимального контроля инструмента при проведении работ.

Оптические теодолиты

Теодолиты – устройства, которые предназначены для измерения вертикальных и горизонтальных углов на местности.

31. Оптический теодолит 3Т5КП

Основные технические характеристики оптического теодолита 3Т5КП:

Фото 31. Оптический теодолит.

Увеличение зрительной трубы: 30 крат;
Световой диаметр объектива: 4 см;
Поле зрения: 1°35′;
Наименьшее расстояние визирования: 0,9 м;
Среднеквадратическая погрешность вертикального угла: 5″;
Среднеквадратическая погрешность горизонтального угла: 5″;
Вес теодолита с подставкой: 4,3 кг.

Турбоструйный бур

Турбоструйная установка позволяет произвести глубокое — до полутора метров — рыхление почвы сжатым воздухом и внести на заданную глубину твёрдые или жидкие удобрения.

32. Турбоструйный бур ТТА

Основные технические характеристики турбоструйного бура ТТА:

Фото 32. Турбоструйный бур.

Объем воздуха: 300 л/мин;
Давление: от 6 до 8 бар;
Количество ударов: 2300/мин;
Вес устройства: 6 кг;
Высота устройства: 1,2 м;
Длина стального наконечника: 50 см;
Диаметр стального наконечника: 2,2 см.

Резистограф

Резистографы используются для обнаружения и локализации внутренних дефектов деревьев, которые часто не видны снаружи.

33. Резистограф IML B300

Основные технические характеристики резистографа IML B300:

Фото 33. Резистограф IML B300.

Глубина измерения: 30 см;
Скорость измерения: от 5 до 50 см/мин;
Заряд батареи: 10-15 измерений;
Разрешение: 0,04 мм;
Объем памяти: 38 м измерений;
Рабочая температура: от 0 до 50 °C;
Длительность проведения измерения: 1 мин.

Импульсный томограф PICUS

Импульсный томограф — это система, создающая двумерную модель поперечного сечения дерева при минимально возможном вмешательстве.

34. Импульсный томограф PICUS

Основные технические характеристики импульсного томографа PICUS:

Фото 34. Импульсный томограф.

Размер томографа: 54 x 48 x 18 см;
Вес томографа: 11,3 кг;
Заряд батареи: 80 измерений;
Потребляемый ток: 35 мА;
Время заряда батареи: 10 ч;
Рабочая температура: от 0 до 40 °C;
Длительность проведения измерения: 5 мин.

www.lesmaster.com

Машины и механизмы для обрезки кустарников — Мегаобучалка

Уход за надземной частью кустарников заключается в основном в своевременно и качественно проводимой обрезке побегов и ветвей.

Как и при обрезке деревьев, при уходе за кустарниками применяют формовочную, санитарную и омолаживающие обрезки. Целью обрезки является создание и поддержание декоративной формы кустарников, формирование необходимых размеров живой изгороди, усиление роста боковых побегов и увеличение густоты кроны. Для кронирования отдельных кустов, стрижки изгородей различных видов, обрезки мертвых веток и сучьев применяют ручной и ручной моторизованный инструменты, а также специальное навесное оборудование к тракторам. В ручных моторизованных инструментах в качестве рабочего органа в основном используются возвратно-поступательные плоскостные режущие аппараты. Для снижения вибрационных нагрузок на рукоятках управления режущие аппараты должны иметь два ряда активных ножей и двойной кривошипно-шатунный механизм.

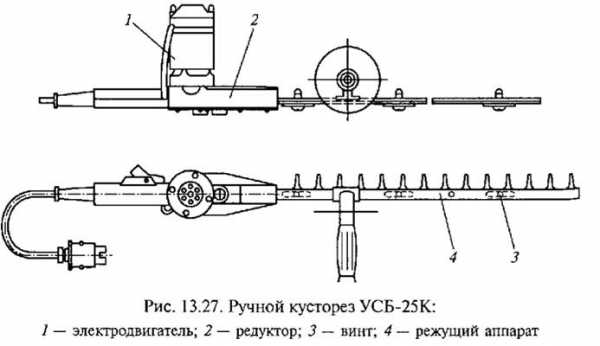

Ручной кусторез УСБ-25К (рис.27) — переносной электроинструмент

— состоит из электродвигателя 1, редуктора 2 и режущего аппарата 4. Кусторез входит в комплект сменных рабочих органов универсальной машины УСБ-25 и предназначен для ручной механизированной подрезки кустарниковых изгородей, а также отдельных кустарников.

Кусторез оснащен возвратно-поступательным плоскостным режущим аппаратом и приводится в действие двигателем трехфазного тока повышенной частоты 200 Гц.

Крутящий момент передается через двухступенчатый редуктор, состоящий из двух пар косозубых цилиндрических шестерен. На конце вала ротора установлен вентилятор, обдувающий двигатель снаружи. Электрокусторез питается от электростанции, установленной на базовом тракторе, через трехжильный кабель и комплектуется трехфазным штепсельным разъемом для подключения к распределительному щитку электростанции.

Обрезка кустарника проводится оператором на высоте до 1 м.

Ширина изгороди, обрабатываемой за один проход, 0,7 м; толщина срезаемых веток до 6 см; масса 4 кг.

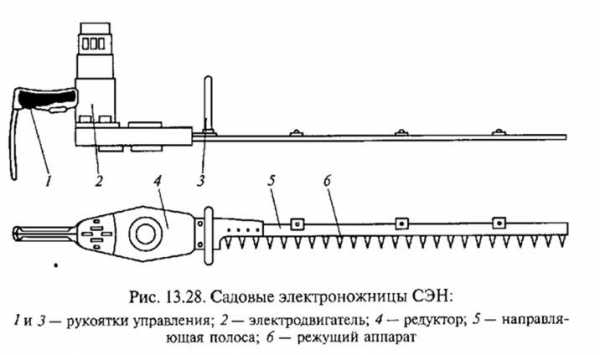

Садовые электроножницы СЭН (рис.28) состоят из электродвигателя 2, редуктора 4, возвратно-поступательного плоскостного режущего аппарата 6, двух рукояток управления 1 и 3 и питающего кабеля, связанного с источником энергии. Ими могут быть агрегаты АПХ-1 и АПХ-2М. Первый смонтирован на одноосной тележке, второй — на грузовом мотороллере.

В блоке с электроножницами работает электрозащитное устройство ИЭ-9801 или ИЭ-9803, защищающее оператора от поражения электрическим током. Рабочие параметры электроножниц аналогичны кусторезу УСБ-25К, но масса несколько меньше — 3,5 кг.

Ножницы для формирования живой изгороди «Хускварна 225Н» состоят из двигателя, рукояток управления, рабочего органа. Двигательбензиновый, мощностью 0,9 кВт имеет систему очисткивыхлопных газов. Ножницы хорошо сбалансированы, задняя ру коятка может поворачиваться, принимая три фиксированных положения,что позволяет обрабатывать живую изгородь как в вертикальной,так и горизонтальной плоскостях. Двойные ножи обеспечиваютэффективную и высококачественную обрезку ветвей засчет встречного движения, создаваемого специальным кривошипно-шатунным механизмом. Ножницы оборудованы системой гашениявибрации Лоу Виб.

Ширина захвата рабочего органа 60 и 72 см; высота обрабатываемой изгороди 1,2 м; толщина перерезаемых ветвей до 10 мм; масса 5,3 кг.

Аналогично работают ножницы, выпускаемые фирмами Штиль, Орегон, Стига и др.

Обрезка кустарниковых изгородей также проводится специальными механизмами, навешиваемыми на колесные тракторы класса 0,6 и 0,9. Механизмы могут производить обрезку в горизонтальной, вертикальной и наклонной плоскостях. Режущий аппарат, как правило, монтируется консольно на конце подвижной стрелы, позволяющей маневрирование рабочим органом в широких пределах. Рабочий орган состоит из пальцевого бруса с сегментными ножами возвратно-поступательного действия и имеет ширину захвата 1,2… 1,6 м.

На качество стрижки большое влияние оказывают строение стеблей и особенности их расположения в кроне куста. Поэтому геометрические размеры и режимы работы необходимо выбирать учитывая условия, при которых происходит срез всех стеблей, попадающих в зону действия рабочего органа.

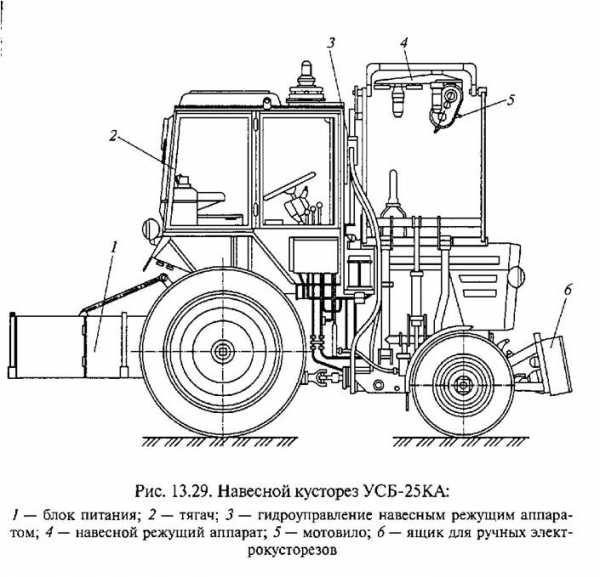

Навесной кусторез УСБ-25КА (рис.29) предназначен для подрезки живой изгороди, расположенной вдоль дорожек с благоустроенным покрытием. Кусторез состоит из блока питания 1 рабочих органов, тягача 2 на базе трактора Т-25А, гидроуправления навесным режущим аппаратом 3, навесного режущего аппарата 4, мотовила 5. Блок питания состоит из генератора, преобразователя переменного тока, предохранительного щитка, электропроводки и контрольных приборов. Он питает электродвигатели навесного режущего аппарата и ручных кусторезов.

Генератор переменного тока ОС-51-42 служит для получения переменного тока напряжением 230 В и частотой 50 Гц. Поскольку электродвигателю кустореза требуется переменный ток напряжением 36 В и частотой 200 Гц, он соединен с генератором через преобразователь ИЭ-9403. Предохранительный щиток служит для защиты генератора от перегрузок и коротких замыканий во внешних цепях, а также для сигнализации о напряжении 230 В во всех фазах генератора или пробоя любого провода на корпус.

Привод генератора осуществляется от заднего вала отбора мощности трактора через коробку отбора мощности, карданные валы и конический редуктор.

Навесной кусторез имеет три рабочих органа (режущий аппарат, мотовило и транспортер), смонтированных на одной плите и имеющих независимые электромеханические приводы.

Рычажная система с силовыми гидроцилиндрами предназначена для установки плиты с рабочими органами на требуемую высоту подрезки кустарника, а также для установки навесного кустореза в транспортное положение.

Гидроцилиндры наклоняют рычажную систему и проворачивают плиту и рабочие органы в шарнирах посредством шестерни и зубчатого сектора. Управление силовыми цилиндрами осуществляется трехзолотниковым распределителем Р75 посредством рукояток из кабины тягача.

На рамке механизма передней навески тягача в специальном ящике хранятся три ручных электрокустореза, которые используют при небольших объемах работ и в недоступных для навесного кустореза местах. Конструкция ручных электрокусторезов аналогична описанным выше.

Наличие у режущего аппарата мотовила и транспортера, удаляющего срезанные ветви из зоны действия аппарата, улучшает качество среза и позволяет подрезать кустарниковую изгородь с одного прохода.

Работа кустореза заключается в следующем: с помощью рычагов и гидроцилиндров рабочий орган устанавливается на заданную высоту стрижки, после чего кусторез, перемещаясь вдоль кустарниковой изгороди, осуществляет ее подрезку. Скорость движения кустореза 0,7…2,7 км/ч; ширина захвата 1,3 м; высота обрабатываемой изгороди до 3 м.

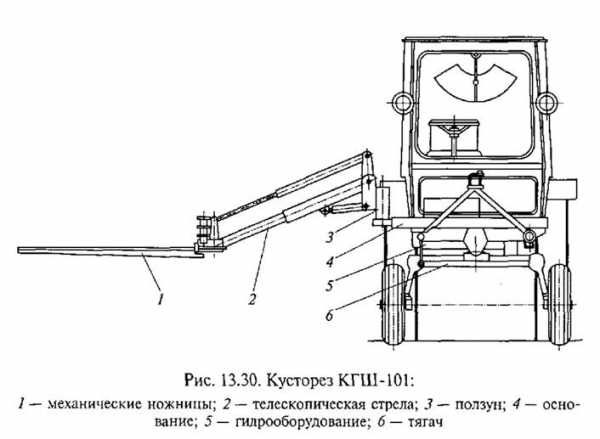

Кусторез КГШ-101 (рис.30) с гидроприводом на базе самоходного шасси Т-16М предназначен для механизированной стрижки живой изгороди в парках, скверах, на бульварах, вдоль дорог. Конструктивно кусторез выполнен в виде навесного оборудования, установленного в средней части самоходного шасси.

Кусторез КГШ-101 состоит из механических ножниц 1, телескопической стрелы 2, ползуна 3, основания 4, гидрооборудования 5.

Рабочий орган возвратно-поступательного действия представляет собой два ножа секаторного типа, имеющих привод от гидромотора и редуктора с кривошипно-шатунным механизмом. Ножи совершают разнонаправленное движение по направляющим траверсы, прикрепленной к редуктору. Ширина захвата рабочего органа 1280 мм. Подъем и опускание рабочего органа обеспечивает стрела, шарнирно соединенная с ползуном, который перемещается по основанию. Высота резания при горизонтальной стрижке не менее 2000 мм, при вертикальной стрижке — не менее 3000 мм.

Для привода исполнительных механизмов рабочего органа используется гидросистема базового шасси и дополнительная автономная насосная станция с приводом от независимого вала отбора мощности. Автономная насосная станция служит для питания гидромотора привода механических ножниц, а подъем и опускание рабочего органа, его поворот в горизонтальное и вертикальное положение осуществляются от гидросистемы базовой машины.

Для утилизации ветвей, оставшихся после обрезки кустарников и деревьев, применяются специальные измельчители садовых отходов. Для уборки пней — специальные фрезерные измельчители.

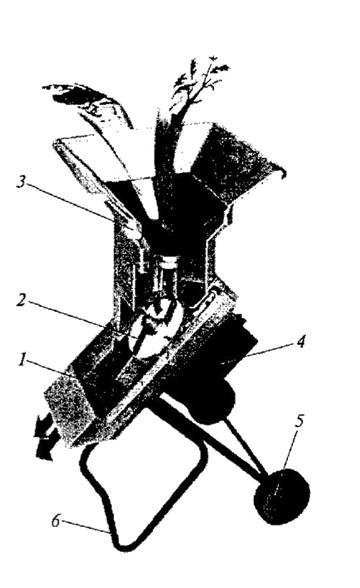

Измельчитель Ал-Ко Динамик Н2200РС (рис.31) предназначен для обработки отходов древесины на объектах озеленения. Измельчитель состоит из измельчительной камеры 1, в которой расположены ножи 2. Ветви и листва подаются через специальную воронку бункера 3. Измельчающие ножи приводятся во вращение от двигателя 4 мощностью 2,2 кВт. Для удобства перемещения измельчителя по участку имеется комплект транспортных колес 5.

Работа машины заключается в следующем: ветви или листва через воронку поступают к ножам, которые измельчают подаваемый материал. Двойные ножи наклонены таким образом, что бы создать эффект всасывания измельчаемого материала.

Наибольший диаметр ветвей 40 мм; высота 1100 мм. Двигатель оснащен тормозом, который останавливает его при перегрузке и в случае самопроизвольного пуска.

Измельчитель «Хускварна 40» рассчитан на измельчение ветвей диаметром до 40 мм. Камера измельчителя снабжена распределителем, который протягивает материал по режущему агрегату. Двухкамерная система резания снижает нагрузку с верхних ножей, увеличивая срок службы машины. Большая воронка бункера загрузки позволяет эффективно загружать не только ветви, но и листву.

Машина для измельчения пней «Вермеер 222» предназначена для удаления надземной части пней высотой до 635 мм и подземной части на глубину до 330 мм. Машина состоит из фрезы с защитным кожухом, двигателя, гидросистемы, управляющих гидроцилиндров, прицепного устройства, опорных колес.

Фреза выполнена в виде стального диска толщиной 13 мм и диаметром 480 мм, на котором укреплены 12 ножей для фрезерования.

Двигатель мощностью 14 кВт передает крутящий момент на фрезу, посредством ременной передачи, закрытой кожухом. Управление фрезой осуществляется с помощью гидроцилиндров от гидросистемы.

Работа машины заключается в следующем: оператор подводит фрезу к пню, включает двигатель и систему привода, сообщая фрезе необходимое число оборотов. С помощью гидроцилиндра устанавливается первоначальная высота фрезерования, гироцилиндром также обеспечивается подача рабочего органа. Образующаяся щепа отбрасывается по ходу машины.

Измельчитель пней «Хускварна 272 С» состоит из фрезы с ограждающим кожухом, двигателя, ременного привода, стойки с рукоятками управления рамы, опорных колес, отбрасывателя щепы.

Двигатель мощностью 3,6 кВт чрез ременную передачу передает крутящий момент на фрезу, ножи которой, в соответствии с подачей, создаваемой оператором, измельчают древесину. Щепа отбрасывается влево по ходу измельчителя с помощью отбрасывателя. При транспортировке рукоятки управления можно складывать.

Машина снабжена гасителем колебаний Лоу Виб, который практически изолирует рукоятки управления от вибраций двигателя.

Машина для фрезерования пней Ласки Ф-450 предназначена для удаления верхней части пня на высоту до 400 мм и подземной части на глубину до 380 мм. Машина является передвижной мобильной установкой и может использоваться для работы как в городских насаждениях, так и лесопарках. Основными частями являются рама, фреза с защитным кожухом, двигатель с системой управления, стояночные упоры. Фрезерный рабочий орган выполнен в виде стального диска диаметром 420 мм и толщиной 10 мм. На диске расположены 12 ножей. Фреза приводится в действие четырехтактным двухцилиндровым двигателем мощностью 13,2 кВт с помощью ременной передачи.

Работа машины заключаются в следующем: оператор подводит фрезу к боковой поверхности пня, включает двигатель и режущие элементы в соответствии с подачей, создаваемой оператором, измельчают древесину. Образующаяся щепа отбрасывается в сторону и вперед. После срезания пня оператор внедряет фрезу в почву для измельчения корней на глубину до 380 мм.

Работы по уходу за садовыми дорожками, площадками и газонами включают в себя: очистку поверхности от опавших листьев и мусора, зимнюю очистку поверхности от снега.

Уборка опавших листьев может выполнятся двумя способами.

П ер вы й с п о с о б предусматривает собирание листьев в кучи (валки), последующую их подборку в специальные транспортные средства и доставку к месту компостирования.

В то ро й с п о с о б заключается в уборке листьев с одновременной их переработкой для последующего внесения в почву в качестве удобрения.

При втором способе листья подбираются в специальные машины, измельчаются и распределяются по поверхности газона. В этом случае исключаются погрузочно-разгрузочные и транспортные работы, что дает значительный экономический эффект.

Очистка дорожек от снега заключается в его сдвигании к обочине снегоочистителями с рабочим органом плужного типа или перебрасывании его в сторону с помощью снегоочистителей роторного типа.

Газоноочистители

Газоноочистители предназначены для уборки листьев, скошенной травы и мусора. По принципу действия газоноочистители бывают механическими, пневматическими и комбинированными.

Ме х а н и ч е с к и е о ч и с т и т е л и имеют рабочий орган роторного типа, который убирает материал с поверхности и направляет его в бункер. Рабочим органом очистителя, как правило, является вращающаяся щетка из синтетического материала. Щетку приводит в действие либо механический двигатель, либо колесо машины.

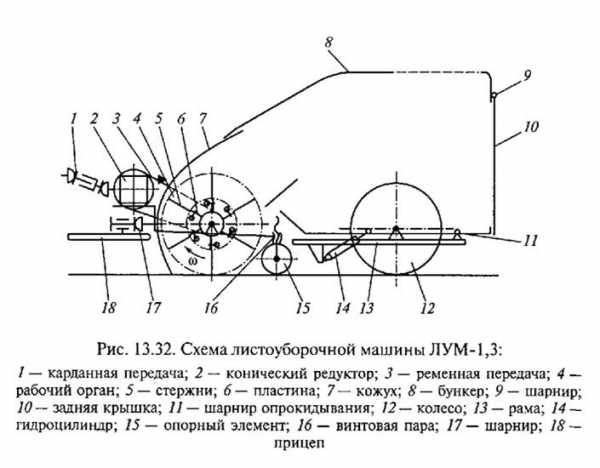

Принцип действия и конструкцию механического газоноочистителя рассмотрим на примере листоуборочной машины ЛУМ-1,3 (рис.32). Основными частями машины являются рабочий орган 4, бункер 8, рама 13, ходовая часть — колесо 12 и привод рабочего органа (/, 2 и 3).

Рабочий орган выполнен в виде роторных грабель из упругих стальных стержней 5, установленных на пластинах 6. Предохранительный кожух 7 обеспечивает безопасность и направляет поток листьев в бункер 8. Шарнир 77позволяет копировать рельеф газона.

Высота рабочего органа устанавливается с помощью винтовой пары 16 на опорном элементе 15. Привод осуществляется от ВОМ трактора через карданную передачу 1, конический редуктор 2 и ременную передачу 3. Бункер 8 служит для накопления собираемого материала и имеет систему опрокидывания, управляемую гидроцилиндром 14, для очистки внутреннего объема. Рама 13 выполнена в виде сварной конструкции и жестко связана с прицепом 18. В качестве тягача используются тракторы класса 0,6; 0,9.

При движении агрегата вращающиеся стержни ротора взаимодействуют с лежащими на газоне листьями, поднимают их вверх и забрасывают в бункер. При наполнении бункера агрегат перемещается к месту разгрузки, освобождается от листьев и возвращается для дальнейшей работы.

При компоновке подборщика листьев и измельчителя агрегат получает возможность работать по второму способу, т. е. измельчать листву и распределять ее по поверхности газона.

Пневматические газоноочистители отличаются от механических простотой конструкции и возможностью помимо уборки листьев и мусора с поверхности газона использовать их для очистки асфальтированных дорожек и площадок от пыли и листьев.

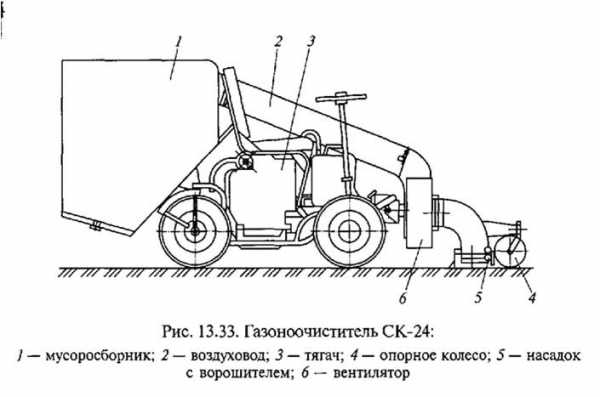

Газоноочиститель СК-24 (рис.33) состоит из мусоросборника 1, тягача 3, насадки с ворошителем 5, платформы с опорным колесом 4 и вентилятора 6. Оператор располагается на сиденье, установленном на раме тягача. Тягач оборудован двигателем УД- 25Г, крутящий момент от которого через коробку передач распределяется между передней ведущей осью тягача и вентилято ром. Зазор между всасывающим патрубком и обрабатываемой поверхностью определяется положением опорного элемента и дает возможность перемещаться на поверхности без повреждения травостоя.

Бункер для сбора мусора изготовлен из синтетического пыленепроницаемого материала, он имеет емкость 0,9 м3. Ворошитель для подъема листьев выполнен в виде щетки из синтетического волокна с шириной захвата 1 м. Для создания всасывающего воздушного потока газоноочиститель оборудован центробежным вентилятором с частотой вращения 3300 об/мин. Машина хорошо убирает мусор, который не плотно прилегает к поверхности газона, в противном случае необходимость увеличения всасывающего эффекта приводит к тому, что с потоком воздуха в бункер начинают засасываться частички почвы, что ухудшает состояние травостоя (оголяется корневая система, рвутся стебли травы). В таком случае очистку поверхности газона следует вести после прохода механической щетки, сгребающей мусор в валки, которые пневматическая машина легко подбирает.

Для удаления листьев и мусора из приствольных лунок деревьев, из-под кустарников и кустарниковых изгородей, около бордюрного камня, забора применяются ручные воздуходувки.

Ручная воздуходувка «Хускварна 141В» крепится на спине оператора с помощью ременного крепления. Двигатель обеспечивает работу вентилятора, создающего воздушный поток. Нагнетающий патрубок, изготовленный из синтетического материала, подает воздух для формирования валка из листьев и мусора. Масса воздуходувки 8,8 кг. Система гашения вибрации создает комфортные условия для работы оператора.

megaobuchalka.ru
