Основной специализацией компании «Термотехник» является производство и реализация отопительного газогорелочного оборудования. Предприятие активно развивается, начиная с 2002 года, и за этот относительно небольшой для бизнеса период компания смогла занять достойное место на российском рынке.

Сегодня бренд «Термотехник» у профессионалов ассоциируется с высоким качеством продукции и надежностью производителя. Являясь деловым партнером многих крупных российских предприятий, группа компаний «Термотехник» непрерывно работает над расширением собственного ассортимента и улучшения качества поставляемой на рынок продукции.

В настоящее время под этой торговой маркой выпускается широкий спектр отопительного оборудования. Компания предлагает своим клиентам газовые котлы, конвекторы, радиаторы, водонагревательные системы, а также комплектующие. И производитель не останавливается на достигнутом, стремясь постоянно осваивать все новые ниши и завоевывая новые рынки сбыта.

Газовый котел Термотехник — одна из наиболее востребованных позиций, выпускаемых отечественной фирмой. Этот вид оборудования производится не так давно (в 2007 году был выпущен первый котёл под маркой «Термотехник»), однако оно уже успело завоевать свое место в сердцах потенциальных клиентов, благодаря своей надежности и практичности.

Термотехник — котлы, обладающие достойными эксплуатационными характеристиками. Среди преимуществ, которые выгодно выделяют продукцию этого бренда, стоит отметить следующие:

  • Отменные технические параметры газовых котлов, благодаря особой конструкции теплообменника;
  • Использование немецких и итальянских деталей в каждой модели котла;
  • Доступная ценовая политика производителя, позволяющая за относительно небольшие деньги оснастить дом или квартиру качественной газогорелочной техникой.

Сегодня темпы развития компании «Термотехник» весьма динамичны. В штате предприятия работают квалифицированные инженеры, которые в непрерывном режиме работают над усовершенствованием существующих моделей котлов, ориентируясь в первую очередь на нужды российского потребителя. Нацеленность именно на отечественный рынок позволяет компании «Термотехник» предлагать потенциальным покупателям очень конкурентоспособный конечный продукт.

Производитель выставляет серьезные требования к качеству продукции, и именно поэтому на предприятии практикуется многоканальный контроль соответствия. Квалифицированные сотрудники компании проводят постоянный анализ выпускаемой техники по параметрам надежности, долговечности и работоспособности в жестких условиях. К слову, последняя характеристика особенно важна для России, так как большинство газовых котлов других марок плохо адаптированы к спецификам страны.

Являясь одной из ведущих производственных компаний России, предприятие постоянно расширяет собственный ассортимент, предлагая россиянам все больший выбор продукции, предназначенной для эффективного обогрева помещений.

Модели котлов

Напольные газовые котлы Термотехник выпускаются в самых разных модификациях. Ассортимент компании включает как одно-, так и двухконтурное газогорелочное оборудование. На сегодняшний день производитель предлагает газовые отопительные котлы Термотехник мощностью 8-16 кВт.

Особенностью моделей, выпускаемых под этим брендом, является наличие горизонтального дымохода, посредством которого наружу выводятся продукты сгорания. Кроме того, в конструкциях предусматривается открытая камера сгорания. Главным плюсом является то, что в роли котельной может выступать любая комната с естественной циркуляцией воздуха. В частном доме газовый напольный котел Термотехник может быть установлен в любом подсобном помещении, которое хорошо проветривается.

Отопители этой торговой марки отличаются универсальностью, ведь каждая из предлагаемых производителем моделей может функционировать в любой системе – и с насосной, и с естественной циркуляцией.

Технические характеристики популярных моделей

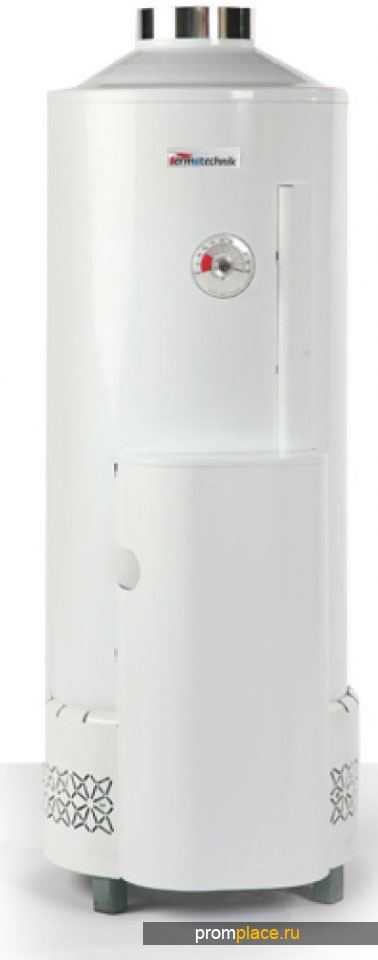

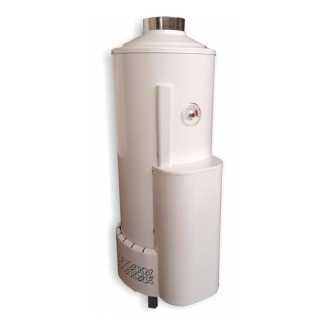

Газовые котлы Термотехник серии ЖУК – наиболее популярные позиции в товарной линейке производителя. Данные аппараты используется для отопления квартир и домов с системами отопления, предусматривающими принудительную или естественную циркуляцию теплоносителя.



Термотехник ЖУК — котел, который функционирует на природном газе. Пользователь может выбирать количество расходуемого топлива с помощью специальной панели. Такая гибкость в управлении работой газового котла не может не радовать. Высокий КПД, достигающий отметки в 90%, говорит о немалой эффективности оборудования марки Термотехник Жук.

Производитель гарантирует полное сгорание газа в системе, что устраняет риск утечек и любых других негативных явлений. Еще один плюс оборудования в модификации «ЖУК» — полное отсутствие сажи, что позволяет устанавливать котел где угодно.

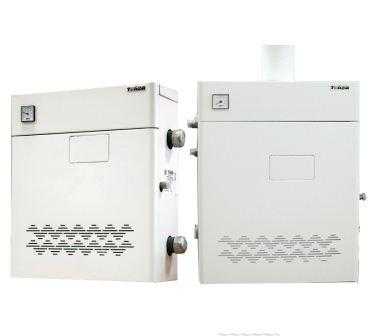

Линейка Термотехник Аляска представлена одноконтурными газовыми котлами, предназначенными для отопления помещения с обустроенным дымоходом. Большое количество моделей с различными мощностными характеристиками дают возможность клиенту выбрать оборудование согласно личным потребностям. Техника «Аляска» порадует покупателя высоким КПД, а также наличием итальянской автоматики, которая гарантирует долговечность и достойный уровень безопасности.

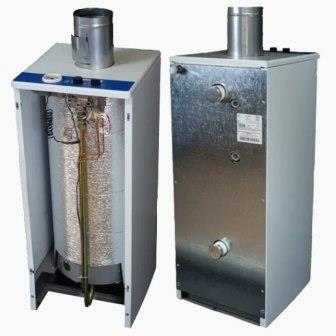

Газовые котлы Термотехник Атем идеально подходят для отопления помещений, в которых есть дымоход. Экономичность и надежность – одни из главных плюсов моделей из этой линейки. Также котлы «Атем» очень удобны и понятны в обслуживании, а их неприхотливость в процессе эксплуатации делает их одним из лучших предложений в своем сегменте.

Газогорелочное оборудование этой модификации комплектуется итальянскими горелками POLIDORO и автоматикой SITGROUP. Это говорит о высокой надежности техники.

Универсальность – важнейшее преимущество котлов «Атем». Они выпускаются с вертикальным или горизонтальным дымоходом, что расширяет сферу их применения.

Котлы серии Термотехник Тайга — это множество самых разных моделей, которые отличаются друг от друга номинальной мощностью. В зависимости от площади отапливаемого помещения покупатель без труда подберет нужную модификацию котла «Тайга». Несомненным плюсом этой техники считается демократичная цена, позволяющая каждому желающему обзавестись надежным газогорелочным оборудованием.

Как подойти к выбору котла Термотехник?

В первую очередь, выбирая котел, нужно разобраться в основных отличиях всех представленных моделей. Поскольку компания-производитель предлагает широкую линейку товаров, важно среди этого изобилия выбрать именно тот аппарат, который удовлетворит конкретные запросы потенциального клиента. Главные факторы, на которые нужно обращать внимание, — это площадь помещения и климатические условия определенного региона.

Газовые котлы отличаются друг от друга по показателям мощности, КПД, расхода природного газа. Немаловажны такие параметры как габариты и цена. Сопоставив все эти характеристики, подбор нужного аппарата окажется простой задачей.

Сегодня газовый котел Термотехник — это выгодная инвестиция в отопительную систему жилища. Длительный срок эксплуатации оборудования этого бренда делает его очень востребованным как среди владельцев частных домов, да и среди более крупных покупателей.


Советуем также почитать:

prostokotel.ru

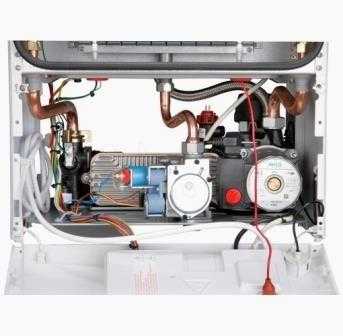

Котел Термотехник — Ремонт и эксплуатация

___________________________________________________________________________________________

Не так давно подключили газовый котел Термотехник АКГВ-23 Жук с итальянской горелкой 630 eurosit. Запуск производится без проблем, главные горелки загораются и тухнут при достижении нужной температуры. Но есть одно «но»: после того, как вода остывает в системе отопления, в момент начала работы главных горелок слышен громкий хлопок. Во время затухания горелок хлопка нет. Как можно поступить в такой ситуации, какой вид следует отрегулировать, чтобы не было такого хлопка во время включения главных горелок?

Необходимо очистить жиклер запальной горелки. Следует определить причину хлопка. Так как пламя на запальной горелке стало меньше, газ не загорается после включения главной горелки, а только после задержки. Поэтому и хлопок. Требуется убрать трубку и продуть. Жиклер отсоединить, продуть и почистить хорошей щеткой посадочное место.

Газовый котел Termotechnik АОГВ 10 Аляска – проблемы с терморегулятором. После того, как была произведена замена теплообменника, температура воды стала повышаться до 70 градусов, после чего горелка прекращает работать. При температуре 40 градусов аппарат начинает нагреваться повторно. Расскажите, есть ли возможность провести регулировку терморегулятора и выставить разницу температуры в 10-15 градусов?

Терморегулятор требует замены. В момент съема необходимо было осмотреть место резьбы. Большая вероятность того, что произошло окисление. Но внутри сохранилась рабочая область. Если на данный момент происходит перепад в 30 градусов, то в дальнейшем он будет увеличиваться, в результате агрегат выйдет из строя.

Парапетный котел Термотехник АКГВ 20 Аляска расположен в частном доме. В осеннее время производилось включение на слабый газ, в работе проблем не было. Затем произошло резкое похолодание на -15 град, батареи нагревались и в доме было нормально, в общем никто не ждал подвоха. После резко потеплело, почти до 0, а атмосферное давление понизилось до 740 мм.рт.ст и агрегат не стал работать в обычном режиме, будучи на слабом газу. С одной стороны происходит регулярное затухание пламени, создается впечатление, что его задувают, после опять загорается. Горение запальника ровное, при увеличении подачи газа пламя вырывается в окно розжига. В итоге при тихом включении газа, открывается дверца для подачи

воздуха, и в доме не повышается температура. Хотя осенью, когда осуществлялось включение агрегата, даже при полной работе проблем с ним никаких не было. В данном случае не хватает тяги и скорее всего, возникли проблемы с горелкой. К тому же, на горелку попадает вода, но не можем понять откуда. Напоминает конденсат внутри трубы, когда аппарат выключен вода на него не попадает. Расскажите, как можно решить эту проблему? Извлечь горелку из него, чтобы почистить, не получится, так как все полностью проварено. Есть ли возможность повысить тягу? На данный момент есть только одна идея, установить на его трубу вентилятор.

Однозначно проблема в самой тяге. Здесь есть несколько вариантов решения проблемы: Убрать все «подсосы», то есть в трубе и других частях дымохода не должно быть отверстий. Трубу необходимо утеплить и нарастить. Работа вентилятора не будет нормальной, так как он не является дымососом, да и нужные характеристики подобрать невозможно. Не стоит забывать, работа агрегата на малом газу тоже не хорошо. За счет этого происходит падение температуры выходящих газов. Следует попробовать дать ему поработать на более высокой мощности, трубу следует просушить, после чего подачу газа оставлять на прежнем уровне, а температуру на терморегуляторе следует понизить. Он будет включаться, и отключаться, такая работа считается нормой у недорогих моделей, горелки и автоматики в таких моделях работают только на включение и выключение, у них отсутствуют модуляции как в настенных приборах.

У нас в систему подключен парапетный котел Термотехник КС-Г-10 Тайга. Неисправность такая: очень резко, на маленьком значении мощности подогрева, аппарат начал работать на всю мощность и перестал отключаться, даже при установке регулятора на 0. В трубах стала закипать вода, пришлось иногда проводить полное отключение, а через некоторое время опять включение. Есть ли возможность сделать автоматику, или придется заменять ее полностью?

В таком случае можно провести перевод ручки терморегулятора в положение, в котором происходит отключение горелки. Снять верхний болт и снять пластиковую ручку, может, придется ее поддевать с некоторым усилием. Там будет болт конической формы, провести его закрутку до того момента, пока горелка не потухнет. Осторожно, во избежание срыва нарезки на конусе. Если произойдет отключение горелки или не отключение, то потребуется замена баллон-сильфон терморегулятора. Здесь лучше позвать специалиста.

Обнаружили, что отопительный газовый котел АОГВ 12 Жук работает неисправно. Вот в чем проблема: во время его включения, работа запальника нормальная, во время прокручивания регулятора температуры начинает работать главная горелка, а запальник тухнет, то есть огонь отрывается. После такой работы около 30 секунд включается автоматика, и агрегат совсем тухнет. Если непрерывно удерживать кнопку запальника, то работа осуществляется как в первом режиме, после того как переводится на слабое пламя, то начинает работать запальник и работа происходит в нормальном режиме. Котел парапетный, на слабом огне работает отлично. Расскажите, как быть?

Неправильно набран газоход. Необходимо снять аппарат и провести сборку газохода как нужно, со всеми необходимыми уплотнителями. Здесь получается, что продукты сгорания уходят в трубу, которая предназначена для взятия воздуха. Такие проблемы уже встречались. Только перебрать дымоход. Обязательно нужно завернуть винт регулировки байпаса на блоке автоматики до упора.

Установлен газовый напольный котел Termotechnik АКГВ 12 Аляска. Помогите, насколько минимально можно настраивать огонь? Отрегулировано в половину, цвет голубой, иногда появляется желтый язычок. На горелке все идеально. Работоспособность аппарата почти постоянна, подача и обратка нагрета и соответствует установленной температуре. На самом деле нагрев шел быстрее, чем у теплоносителя.

Желательно провести чистку горелки. Но делать высоту более 5 см не желательно.

Подключен напольный котел Термотехник КС-Г-16 Тайга. Не происходит полное загорание горелки от запальника. Горит только одна полоска. При ветре все загораются. Как быть? Рядом установлен такой же аппарат. Во время включения подхода газа происходит сильный щелчок, а газ начинает гореть гораздо сильнее. Кажется, что ему давления мало. Может не весь открывается клапан? При осмотре пламени, определил высоту 5 см, вроде не выше. Сейчас осмотрел, опять одна горит. Второй работал, затух и загорелся при другом работающем агрегате, горят все горелки.

Возможно, у Вас неисправность в поступлении газа, если стоит термозапорный клапан, то может с ним поломка. Может со счетчиком. Или же на самом газопроводе замерз конденсат. Могут быть трудности с газораспределением, общим газоснабжением улицы. У вас трудности с терморегулятором, он не может полностью открыть клапан, вот почему горит только секция у запальника. Требуется проверить все секции на сажу, ее там быть не должно.

Помогите в регулировке газового котла Термотехник АКГВ-23 Аляска. Куда нужно прокручивать колесо, чтобы провести увеличение температуры? Срабатывание автомата происходит часто, высота пламени 1 см, нагрев батарей происходит на 1/3 сверху. Провел ослабление винта, колесо провернул по часовой стрелке на половину оборота, и закрепил винт назад. Работа его не прекращается уже сутки, прогрев батарей произошел почти полностью, высота огня 1,5 см. Ведь так не должно быть?

Крутить надо против часовой стрелки. Высота пламени не должна быть ниже 1 см, оптимально 2 см. Произошло завышение верхнего порога выключения по температуре, а при помощи крана, создали работу агрегата на минимальной мощности, поэтому не подымается до той температуры. Так и должно быть. Но следует проверить, произойдет ли отключение при температуре 90 градусов, иначе может закипеть.

Подключен отопительный котел Термотехник АОГВ 16 Жук. Произошла проблема: он работал на слабом газе (автоматика в неисправном состоянии давно, регулируем краном подачи) и затух. Понял это по звуку, напоминающему урчание. Глянул в топку и под ним, огонь горит не на запальнике, а снизу под ним, в отверстии подходящей к горелке трубы, сама она не работает. Несмотря на сильный ветер, аппарат ни когда не угасал самостоятельно. После поднесения горящей спички, запальник зажегся, но пламя маленькое и не произошло возгорание после поступления газа. Все отключил. После того как ветер утих, попытка повторилась – агрегат начал гореть, но запальник моментально потух. Перекрыл кран. В чем неисправность? Очистки никто не делал. Если ее можно провести самостоятельно и это исправит проблему, то, как это делается? Если же необходимо его разобрать, то возникает проблема.

Нужно провести техническое обслуживание и отрегулировать аппарат.

Была произведена установка и подключение котла Termotechnik АКГВ 20 Аляска. Эксплуатируется он год, после этого возникла проблема с автоматикой. В момент включения осуществляется пьезорозжиг и горелки загораются, но розжиг все равно включается, в итоге происходит погасание котла. После нескольких подобных запусков, он приходит в рабочее состояние, но когда происходит автоматическое отключение и при повторном автоматическом запуске опять тухнет. Что можно сделать в таком случае?

В данном случае агрегат не может распознать пламя. Здесь насколько причин: Электрод ионизации не находится в пламени; Загрязнился электрод ионизации; В цепи электрода ионизации слабый контакт. Последний вариант самый распространенный, так как происходит прогорание проводов.

Расскажите что делать, при неполадке с котлом Термотехник КС-Г-20 Тайга. Произвели замену терморегулятора, и в результате образовалась сильная разница между отключением и включением, то есть он остывает до 25 градусов. Это вероятность покупки дефектного терморегулятора?

Да, необходимо провести проверку терморегулятора.

Termotechnik АОГВ 20 Аляска. Произвели запуск и полную настройку. Этой зимой произошла разморозка змеевика горячей воды, подскажите, что теперь делать, идти за новым или все-таки можно провести его ремонт.

Ремонтировать котлы с использованием сварки не рекомендуется. Поэтому рекомендуется либо приобретать новый агрегат или исправить систему старого, то есть установить бойлер косвенного нагрева для ГВС. Но прежде всего, требуется опрессовать котел, особенно после разморозки это необходимо. Если после проведения опрессовки он даст течь, то его придется менять на новый.

Произошла такая проблема: раньше при работе на максимум, температура достигала 95 градусов, данная температура набиралась на любых режимах, после чего происходило отключение, и работал только запальник. Затем все становилось хуже. На данный момент я его прочистил, и работа снова стала нормальной, но все равно слабо. При максимальной работе температура повышается только до 75 градусов, не срабатывает и работает всего в половину мощности, и так в любых режимах. В чем может быть поломка? Но, несмотря на то, что он дымоходный, говорят, что плохо его зажигать по много раз в день. В эксплуатации 3 года, и ничего похожего не было. Случалось, что не хотел работать в режиме запальника, но всего раз 5, но
происходило такое из-за накопления сажи на термопаре.

Необходимо разобрать аппарат, очищать все от сажи и убрать причину ее появления. Накопление сажи происходит от неправильного сгорания, или же мало воздуха или много газа.

Установлен газовый котел Термотехник АКГВ 12 Жук. Факел и горелка начали максимально коптить все время горят и не гаснут, но температура не поднимается выше установленной. Если увеличить температуру он нагревается, но не отключается. Огромное количество сажи. Газовая служба сказала, что ему не хватает тяги. Расскажите, что произошло? Как исправить эту проблему?

Возможно дело в недостатке воздуха. Требуется снять газогорелочный блок, осуществить промывку и продувку горелки, жиклеров, теплообменника, почистить снаружи. Другими словами, требуется провести полное обслуживание.

Подготовка к эксплуатации

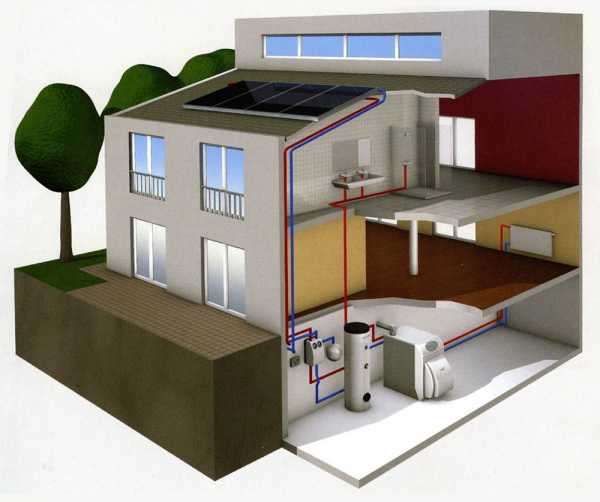

Комната для монтажа газового напольного котла Termotechnik АОГВ/АКГВ должна иметь постоянный воздушный поток и вентиляционную вытяжку под потолком, а так же соответствовать всем правилам, направленные на постановку тепловых аппаратов, которые монтируются в качестве отопления и подачи теплой воды в отдельно стоящих жилых домах.

Устанавливать котельный агрегат можно в жилом здании, только когда имеется дымоход с выходом в него сгорающих продуктов от агрегата. Дымоход устанавливается в соответствии со всеми правилами и нормами. На канале дымохода должно располагаться «живое» сечение диаметром, который не меньше установленного газоотводящего устройства агрегата, располагаться оно должно только вертикально. Он должен быть ровный и гладкий, а также не иметь поворотов или сужений.

Поверхность дымохода снаружи, которая находится выше крыши, оштукатуривается раствором из цемента. А часть дымохода, которая остается на чердаке, оштукатуривается и обязательно утепляется. Места крепления трубы и агрегата — внизу, должны иметь специальный карман, глубина которого не меньше 25 см, и иметь люк для его прочистки.

Чтобы рабочее разряжение происходило нормально, рекомендуется создавать высоту дымохода более 5 метров. Дымоход к агрегату должен крепиться с использованием стальных труб для кровли. А их диаметр должен равняться диаметру тягопрерывателя. Трубы должны задвигаться одна в другую, очень плотно и не иметь ни каких отверстий, движение происходит по направлению продуктов сгорания, диаметр труб должен иметь разницу на 0,5 диаметра трубы.

Укладывать соединительные трубы через жилые помещения строго запрещается. Желательно, не укладывать дымоотводящие трубы горизонтально. И не делать их длинными. Общая длина всех участков проведенных горизонтально должна быть не выше 3 метров. В некоторых домах данную длину можно проводить до 6 метров. Если имеется уклон трубы, то он равняется 0,01. Создаваемые радиусы закрепления, меньше диаметра трубы.

Установка напольного котла Термотехник АОГВ/АКГВ должна проводиться у не горящих стен, на расстоянии около 15 см от стены. Если монтаж производится у стены, которая трудно горит, то ее поверхность рекомендуется закрыть листом стали, который крепится на асбестовый лист, толщиной 5 мм, так же он должен быть больше габаритов котла на 10 см. Проход перед аппаратом делается более 1 метра. Если он монтируется на пол из дерева, то сначала укладывается асбестовый лист и лист метала.

Изоляция делается больше аппарата на 10 см. Чтобы циркуляция воды в системе отопления проходила лучше, то его рекомендуется установить значительно ниже всех обогревательных приборов, радиаторов. Установка расширительного бачка должна производиться на самом высоком участке системы. Отопительная система должна быть оснащена верхней разводкой. Поверхность обогревательных приборов вычисляется при помощи расчетов. Чтобы не случилось большое гидравлическое сопротивление системы, не следует снижать диаметры трубопроводов.

___________________________________________________________________________________________

___________________________________________________________________________________________

Ремонт газовых котлов АОГВ Борино, ЖМЗ, Сиберия, Альфа Калор, Термотехник.
Регулировка газовой автоматики Eurosit 630. Замена термопары и техническое обслуживание запальной горелки. Неполадки и ремонт котлов Baxi Модели Luna, Luna 3 Comfort, Luna Duo Tec (F / Fi). Двухконтурные, турбированные. Рекомендации по устранению ошибок и неисправностей. Настройки и регулировка режимов работы. Газовые котлы отопления Bosch Модели ZWC, ZSA, ZSC, ZWR, Gaz 5000, Gaz 3000 W ZW, WBN 6000.
Настенные, двухконтурные. Ремонт, регулировки и неисправности. Параметры настройки функций и режимов. Рекомендации по ремонту Navien Модели Deluxe Coaxial, Deluxe Plus, GA. Ошибки и неполадки.
Работа с дистанционным управлением Кситал. Контроль системы. Настройка работы по температуре и давлению. Напольные котлы Buderus
Ремонт моделей Logano G124, G125, G215, G234, G334. Поломки и неисправности. Эксплуатация с системой управления Логоматик и бойлером косвенного нагрева. Режимы и функции. Эксплуатация котлов Вайлант Модели Turbotec Atmotec pro/plus VU/VUW INT. Компоненты и рабочие функции. Программы для регулировки. Газовая система. Установка и монтаж. Техническое обслуживание и профилактика. Напольные котлы Protherm
Ремонт моделей Медведь KLOM, KLZ, TLO, PLO мощностью от 20 до 50 кВт. Поломки и неполадки. Эксплуатация, техническое обслуживание. Рекомендации по настройкам рабочих параметров. Лемакс — ремонт и настройки Модели газовых напольных котлов Премиум, Лидер, Патриот. Рабочие характеристики. Модели Prime, Wise. Регулировка автоматики Eurosit, Minisit, Sit Nova. Твердотопливные котлы Форвард. Настенные котлы Protherm
Ремонт моделей Пантера, Гепард, Ягуар, Рысь, Леопард. Поломки и неисправности. Эксплуатация и сервисное обслуживание. Рекомендации по регулировкам рабочих режимов. Beretta — ремонт и регулировки Ремонт и эксплуатация котлов Ciao, City, Novella, Exclusive. Настенные и напольные модели. Неисправности и коды ошибок. Рабочие функции и настройка сервисных режимов. Техническое обслуживание. Котлы Теплодар Куппер ПРО
Эксплуатация и регулировки твердотопливных котлов мощностью 22, 28, 36 кВт. Установка автоматической пеллетной горелки АПГ-25, 36, 42. Настройки рабочих режимов. Ремонт газовых котлов Оазис Модели настенных котлов ZRT, ZRN, BM. Неисправности и коды ошибок. Советы по устранению неполадок. Рабочие режимы и настройка сервисных параметров. Техническое обслуживание. Отопительные котлы Альфатерм
Описание напольных котлов модели Beta и настенных газовых котлов Sigma. Неисправности и коды ошибок. Вопросы по ремонту и устранению неполадок. Основные работы по обслуживанию. Wolf — неисправности и ремонт Установлен котел Вольф. Заметил, что со временем в нем постепенно снижается давление (примерно на 1 за 2 дня). Проверил все трубы на наличие протечек, но ничего не нашел. Что еще проверить? Газовые котлы Junkers
После 7 лет работы у газового котла Junkers ZW-23-KE появились следующие проблемы. Когда начинает работать ГВС, он или отключается, или перестает работать… Ремонт котлов Нева Люкс
Нева люкс 8224 (Baltgaz), обнаружил такую проблему: насос постциркуляции не выключается, и неважно, какая температура. Чтобы убедиться, что это так, поднял температуру в …
