Термостойкая штукатурка – особенности нанесения термостойкой и огнеупорной штукатурки, отзывы, фото и видео инструкция по выполнению работ своими руками

Содержание

Штукатурка жаростойкая / Сухие строительные смеси / Жаростойкие смеси "Терракот" / Каталог продукции

Аналогичные названия: термостойкая, жаропрочная, огнестойкая, штукатурка печная и штукатурка для печей и каминов.

Жаростойкая высокопрочная штукатурка «Терракот» применяется для выравнивания и оштукатуривания печей, каминов, печей-барбекю, мангальных зон и прочих нагреваемых поверхностей.

СОСТАВ:
Глина каолиновая, пыль шамотная каолиновая, вяжущее жаростойкое, песок, функциональные химические добавки.

ОТЛИЧИТЕЛЬНЫЕ СВОЙСТВА:

Жаростойкая, экологически чистая, высокопластичная сухая смесь. Легко наносится и выравнивается. Обладает высокой силой сцепления (адгезией) с поверхностью. Сохраняет свои свойства при нагреве до 400°С.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Цвет смеси: охристо-серый

Жизнеспособность раствора: не < 30 минут

Температура применения: от +5С до +35С

Время полного высыхания: не < 50 часов

толщина слоя за 1 нанесение: до 8 мм

Жаростойкость: +400С

Фракция заполнителя: не > 2,5мм

Марка прочности на сжатие: М75

Количество воды затворения 235мм/1кг сухой смеси


РЕКОМЕНДУЕМЫЕ ПОВЕРХНОСТИ:
Газобетон, силикатный и керамический кирпич.

ПОДГОТОВКА ПОВЕРХНОСТИ:
Основание должно быть очищенным от пыли, грязи, извести, жиров, красок, остатков клеевых масс и ветхой штукатурки.Перед началом работ поверхность необходимо увлажнить.

РАСХОД СМЕСИ:
При нанесении на поверхность слоем 5 мм расход смеси составляет 5кг/  м²

СПОСОБ ПРИГОТОВЛЕНИЯ РАСТВОРА:
В сухую смесь влить чистую воду комнатной температуры в соответствии с рекомендациями по количеству воды затворения, перемешать до получения однородной массы без комков выдержать в покое 5 минут. После повторного перемешивания раствор готов к применению.

ВЫПОЛНЕНИЕ РАБОТ:
Готовый раствор наносится на поверхность слоем до 8 мм и затем выравнивается. при необходимости выравнивание выполняется несколько раз. Следующий слой наносится при условии полного высыхания предыдущего. Для более быстрого высыхания необходимо обеспечить хорошую вентиляцию. Принудительная сушка (нагревательные приборы, вентиляторы, фены) не допускаются. Работы производятся при температуре от +5°С до + 35°С.

Все работы по устройству, облицовке и ремонту печей, каминов и дымоходных систем необходимо производить в строгом соответствии общеотраслевым (строительным) и специализированным (пожарным) стандартам и требованиям.

ФАСОВКА И ХРАНЕНИЕ:
Выпускается в мешках по 25кг. Гарантийный срок хранения смеси в неповрежденной заводской упаковке в сухих помещениях при температуре от -40°С до +40°С — 12 месяцев с даты изготовления.

Продукция имеет СЕРТИФИКАТ СООТВЕТСТВИЯ и СЕРТИФИКАТ ПОЖАРНОЙ БЕЗОПАСНОСТИ.

Продукция является безопасной для человека.

www.terrakot.com

Термостойкая штукатурка для печей и каминов

Печи и камины, выложенные из кирпича, шамотного камня или даже газосиликатных блоков, требуют качественной отделки. Это придает им эстетичный внешний вид, уберегает от накопления пыли в швах, которая с повышенными температурами вызывает неприятный запах и просто опасна для здоровья. Из вариантов отделки можно выбелить облицовку керамической плиткой, изразцом, облицовочным кирпичом. Однако наиболее практичный и простой вариант – это оштукатуривание с последующей побелкой. К тому же можно применять различные варианты декоративной штукатурки для каминов и печей и создать уникальное декоративное покрытие, которое невозможно получить никакими другими способами.

Облицовка печи помогает не только создать подобающий внешний вид, но и становится дополнительным теплозащитным и армирующим слоем. Воздвигается защита предотвращающая высыпание раствора, образование щелей в рядах кирпичной кладки, предупреждается механическое истирание основной кладки. Штукатурку со временем легче восстановить, чем любой другой облицовочный материал, кроме того она является прекрасной основой для применения более широкого ассортимента отделочных материалов.

Выбор готовой смеси и как сделать своими руками

Процесс оштукатуривания печи и каминов сам по себе уже имеет особенности и определенные правила. Основное отличие от классической штукатурки стен все же кроется в составе отделочного материала. Обычный цементно-песчаный раствор для этих задач не подходит.

Необходимо  учитывать, что поверхность даже качественно сложенной печи или камина может нагреваться до температур до 100 градусов, в некоторых местах и выше. Любые материалы подвергаются тепловым деформациям, в том числе и те, что используются для возведения печей. В результате обычный цементный раствор довольно быстро трескается за счет деформаций и осыпается за счет перегрева и пересушенного состояния.

Основные требования к раствору для оштукатуривания печей и каминов:

  • эластичность раствора в затвердевшем состоянии на весь срок эксплуатации;
  • термостойкость;
  • прочность и износостойкость.

Частично эти условия выполняют классические растворы для самостоятельного приготовления. В их составе не используется цемент или его меньше, чем в обычно растворе. Основное вяжущее вещество – глина. Кроме этого применяется известь или асбест. Последний опасно применять для облицовки печей и каминов в виду его токсичности, особенно под воздействием высоких температур. В таблице представлены рецепты растворов, которые можно приготовить своими руками.

Раствор/материалПесокГлинаЦементИзвестьАсбест
Глина-цемент2110,1
Глина известь2110,1
Глина2,510,2

Указаны объемные доли каждого компонента. Глина перед замешиванием с остальными компонентами должна в течение суток отмокнуть и набраться влаги. Для этого ее в отдельной таре заливают водой и периодически перемешивают, примерно раз в три-четыре часа. Перед использованием уже разведенную глину перемешивают миксером до однородного состояния. Желательно после этого исключить все крупные твердые включения, которые не растворились и не измельчились.

Примеры готовых смесей и материалов, используемых для оштукатуривания печей и каминов

Строительная индустрия также предлагает немало вариантов термостойких растворов, которые уже в большей степени соответствуют указанным выше требованиям. За счет точной пропорции вяжущего вещества наполнителя и дополнительных добавок раствор получается более практичным и удобным в нанесении, после затвердевания он долговечнее и прочнее.

Термостойкие сухие смеси для отделки печей подразделяются на три типа: для кладки, для оштукатуривания и клеевые составы, для облицовки плиткой или шамотным камнем, а также для склейки кладки и металлических закладных элементов.

Справиться с тепловыми деформациями достаточно сложно, потому даже самые качественные смеси не способны самостоятельно противостоять им долгое время, в особенности, если камин используется эпизодически. Для надежности раствор необходимо в обязательном порядке армировать. Для этого можно прибегнуть к двум решениям:

  • армирующие волокна в составе раствора,
  • закладные армирующие элементы (сетка, проволока).

Точно указать какой из видов армирования будет предпочтительней невозможно. Однако для отделки сложных по форме поверхностей, небольших участков, какие встречаются при отделке каминов лучше отдать предпочтение волокнистым добавкам в сам раствор. Сетку и проволоку сложнее приладить к поверхности сложной формы, с выступами и переходами по высоте и глубине. Если стенки печи ровные и обширные, то сетка, естественно, лучше.

В идеальном варианте еще на стадии закладки и возведения печи в кирпичную кладку закладывается проволока, к которой впоследствии можно прикрутить сетку. Так будет создан надежный контакт без применения шурупов или тем более  дюбелей, которые попросту не уместны в конструкции печи.

Подготовка поверхности и смеси

Еще несколько важных моментов касаются подготовки поверхности печи к отделке штукатуркой.

Во-первых, оштукатуривание новой печи или камина следует выполнять только после того, как раствор в кладке полностью высох, и конструкция дала усадку. Должно пройти не меньше месяца.

Во-вторых, перед оштукатуриванием обязательно выбирается раствор из швов на глубину 10 мм, то в дальнейшем обеспечит надежное сцепление и дополнительное распределение веса штукатурки по всей плоскости. Непосредственно перед оштукатуриванием необходимо очистить стенки от пыли и грязи.

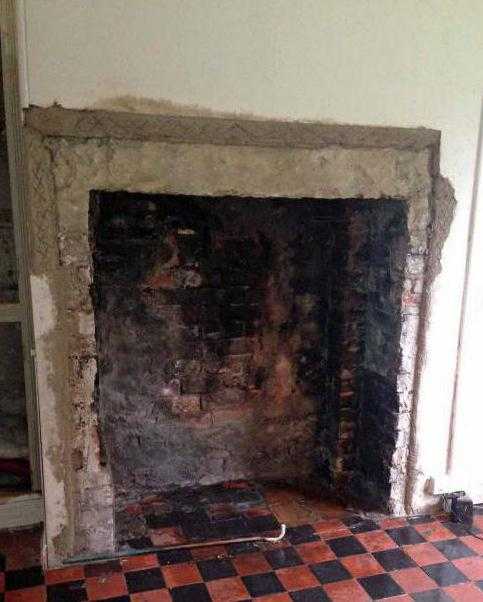

Подготовка печи к оштукатуриванию

Чтобы раствор надежно держался, нужна хорошая адгезия штукатурки с основой. Достичь этого нельзя применением обычных составов грунтовки. Необходимо применить специальную термостойкую грунтовку с глубоким проникновением, подготовленную для обработки печей или каминов. Это будет вполне логичным решением при использовании специальных термостойких сухих смесей.

Если раствор на глиняной основе и приготовлен вручную, то можно поступить иначе. Заготавливается параллельно с обычным раствором, более жидким, по консистенции напоминающим жидкую сметану. Этот раствор обрызгом наносится на всю обрабатываемую поверхность. Когда он немного прихватится и станет не таким жидким уже можно выполнять оштукатуривание обычным раствором.

Толщина слоя штукатурки должна быть не больше 10 мм по возможности. Если нужен более толстый слой, то его надо формировать за несколько приходов, когда предыдущий слой полностью высохнет и будет снова перегрунтован. Это касается и классических рецептов раствора и подготовленных сухих смесей.

Для растворов на основе глины и извести рекомендуется прогреть печь перед нанесением штукатурки. То есть отделка выполняется на прогретую основу. Притом мастера расходятся во мнении, насколько следует прогревать печь. Примерно можно ориентироваться о жирности используемой глины. Если она слишком жирная, то стенку прогревают больше и наоборот.

Для подготовленных смесей необходимо следовать требованиям производителя. В большинстве случаев прогревать не только не нужно, но и нельзя, так что перед их использованием обязательно следует ознакомиться с инструкцией.

Технология нанесения

  1. Подготовка поверхности. По всей поверхности печи и камина выбирается часть раствора из швов на глубину 10 мм. Необходимо убрать всю грязь и пыль, для чего удобно использовать строительный пылесос и щетку с полимерной щетиной средней жесткости.
  2. Выполняется грунтовка стен, закрепление армирующей сетки или обвязка проволокой. Армирующую сетку закрепляют за закладные проволочные выводы с помощью шурупов, вкрученных в шов между рядами или непосредственно в блоки, если дело касается газосиликата.
  3. Разводится раствор в соответствии с выбранным рецептом самостоятельно или по инструкции к выбранной готовой сухой смеси. Раствор подготавливается в объеме, который можно нанести на стену за 50 мин, не более.
  4. Нанесение раствора выполняется сверху вниз. Набрасывается достаточное количество раствора для формирования слоя в 10 мм, далее правилом или теркой штукатурка разравнивается равномерно по выбранному участку стены. Не затрагивается только участок непосредственно возле топки, где оштукатуривание нецелесообразно.
  5. Когда вся площадь стенки заполнена, а раствор уже немного схватился, с помощью затирки окончательно сравнивается слой штукатурки. Если она слишком быстро высохла и не поддается сглаживанию, ее можно смочить водой, сильно разведенной глиной или грунтовкой.
  6. Для формирования углов применяется любой удобный способ. В самом простом случае это подготовленная рейка в виде буквы «Г», которую прислоняют к стенке, на которую уже набросан раствор, выведя плоскости угла и подождав, пока раствор схватится, можно убирать рейку и сглаживать всю оштукатуренную поверхность.
Технология нанесения штукатурки на поверхность печи

После завершения работ должно пройти не менее 3-х дней для высыхания раствора. Включать печку желательно только через неделю, когда раствор окончательно окрепнет. Как-либо ускорять процесс не стоит, никаких сквозняков или тепловых пушек с прогревом. Только хорошее проветривание всего помещения.

Если планируется использовать декоративную шпаклевку для печей и каминов, то наносить чаще всего по инструкции надо после того, как основной слой уже подсох и покрылся тонкой корочкой, однако еще поддается нажиму.

udobnovdome.ru

Штукатурка для печей: виды, характеристики, особенности нанесения

Когда наступила эра газификации, русские печи стали восприниматься потребителями как пережиток прошлого. Новшества в их отделке почти не разрабатывались, а зря. Печь выступает в качестве надежного источника тепла, она может работать независимо от перебоев в электроснабжении, помимо прочего, на нее не влияет стоимость энергоносителей. В последнее время происходит переоценка ценностей, становятся популярны услуги печников, забытые секреты отделки печей восстанавливаются. Если вы тоже решили возродить старую печь или оштукатурить новую, то следует правильно подобрать строительный раствор, так как требования, предъявляемые к отделочным материалам в этом случае, довольно высоки. Облицовка в процессе эксплуатации будет постоянно подвергаться воздействию высоких температур. Выбранная штукатурка для печей обязательно должна быть экологически чистой, эластичной и отличаться хорошей теплопроводностью.

Разновидности штукатурки для печей

При оштукатуривании печей сегодня используются специальные составы, отличающиеся от традиционных цементно-песчаных растворов, которые применимы для штукатурки стен домов, в качестве примера может быть рассмотрена глиняная штукатурка, особенности ее приготовления описаны ниже.

Необходимость применения специальных растворов обусловлена тем, что кладка печи будет расширяться и сжиматься под воздействием температур. Именно поэтому важно использовать такую смесь, которая будет характеризоваться эластичностью, а также не будет препятствовать быстрому прогреву помещения.

Для того чтобы придать такие качества составу, к ингредиентам следует добавить:

  • стекловолокно;
  • шамот;
  • глину;
  • асбест;
  • соль.

При замешивании смеси может использоваться простая глина и довольно сложные растворы, которые вы можете приготовить самостоятельно. Некоторые приобретают их в готовом виде. Если вы выбираете раствор для штукатурки печи, то можно рассмотреть несколько его разновидностей, для приготовления первой следует подготовить одну часть глины, две части песка и 0,1 часть асбеста. Вторая разновидность состава готовится из одной части глины и такого же объёма извести, а также двух частей песка и асбеста в таком же объеме, которое было упомянуто выше.

Для приготовления третьей разновидности состава нужно использовать две части извести, по одной части песка и гипса, а также 0,2 части асбеста. Четвертый вариант – это глиняная штукатурка, которая имеет следующие пропорции: глина, цемент, песок и асбест должны соединиться в соотношении 1:1:2:0,1.

Особенности приготовления разных смесей для штукатурки и их характеристики

Если вами будет готовиться раствор для штукатурки печи, то важно учесть, какую жирность имеет глина. При низком или завышенном параметре жирности соотношение компонентов может изменяться. Чем жирнее данный ингредиент, тем больший объем песка потребуется. Смешивать составляющие необходимо по одной и той же технологии, первым делом в емкость должны поступить сухие составляющие, далее добавляется раствор извести или глины.

Для того чтобы увеличить прочность, на ведро глино-песчаного раствора следует добавить 200 г соли. При использовании раствора, когда к двум частям песка добавляется по 1 части цемента или глины, следует выработать состав как можно быстрее, так как через час после приготовления штукатурка для печей окажется непригодной. При закупке цемента следует выбирать тот, что имеет марку М-400 или М-500. Используя глину, воду и песок, следует замесить густое тесто, после в состав вводится асбестоцемент. При добавлении воды ингредиенты хорошо перемешиваются, по густоте раствор должен получиться сметанообразным.

Совет специалиста по приготовлению штукатурки

Перед тем как будет осуществлена отделка печи, в любой состав необходимо добавить вяжущий заполнитель, в качестве которого может выступить известь или цемент. При использовании высокопрочной смеси на базе гипса следует учитывать одну особенность, которая заключается в быстром высыхании смеси. Это произойдет всего лишь в течение 6 минут, а через полчаса состав уже будет непригодным для использования.

Альтернативные варианты штукатурки

В качестве основы наиболее часто используется гипс или натуральная глина. В роли наполнителя может применяться любой материал, который доступен по стоимости или остался после основного строительства. Сюда следует отнести:

  • известь;
  • песок;
  • асбест;
  • стекловолокно.

Когда в качестве главного сырья используется гипс, то можно придерживаться следующих пропорций: 1 часть гипса, 0,2 части стекловолокна, 2 части извести и 1 часть песка.

Подготовка инструментов

Отделка печи должна осуществляться только после приготовления определенного набора инструментов. Перед началом работ вы должны подготовить:

  • мешковину;
  • гвозди;
  • грунтовку;
  • дрель;
  • наждачную бумагу;
  • уровень.

Емкость понадобится для замешивания штукатурки, тогда как дрель с насадкой может использоваться в качестве миксера. Подготовьте щетку и терку, а также наждак разной зернистости. Эти инструменты понадобятся для обработки штукатурной поверхности после ее высыхания. При покупке гвоздей следует отдать предпочтение тем, которые имеют длину в 5 см.

Подготовка поверхности

Если вы уже решили, чем штукатурить печь, то можете приступать к подготовительным работам. Для того чтобы раствор не отслоился со временем и не покрылся трещинами, а также выглядел привлекательно, в процессе работы необходимо следовать определенной инструкции. Черновое основание зачищается, с него следует удалить пыль и грязь, обновив покрытие и удалив остатки прежнего материала. Швы расчищаются на 10 мм в глубину, а после по швам вбиваются гвозди, расстояние между которыми должно составить 15 см. Над поверхностью они должны возвышаться на 1/4 длины.

Прежде чем будет осуществлена штукатурка камина, поверхность необходимо покрыть грунтовкой, а после оставить конструкцию до высыхания раствора. Печь разогревается, а после подготавливается штукатурная смесь с учетом выбранных пропорций. За один раз следует подготовить такой объем смеси, который вы успеете использовать до момента ее затвердевания. Поверхность смачивается теркой или кистью, а после укладывается штукатурная сетка.

Нанесение штукатурки

Штукатурка для печей наносится толщиной в 0,5 см по сетке. При этом рекомендуется использовать кельму или терку, одна из которых предварительно смачивается в воде. Данный слой позволит укрепить сетку, а в качестве альтернативного решения можно зафиксировать ее гвоздями по швам. Далее должна быть выдержана техническая пауза до тех пор, пока смесь не отвердеет. Толщина второго слоя должна быть равна 1 см или меньше, его следует оставить до схватывания, но не до полного застывания.

Штукатурка смачивается водой, что позволит выровнять все неровности наждачной бумагой или теркой. Покрытие обязательно следует проверить на наличие трещин и сколов. Если они появились, то нужно расширить трещины, обработать их водой и заполнить раствором. Затирку основания следует осуществить после высыхания поверхности.

Нюансы проведения работ

Штукатурка для печей наносится по направлению сверху вниз. Для первого слоя необходимо подготовить раствор более жидкой консистенции, тогда как для второго – густой. Гвозди станут маяками для ориентации по толщине слоя и равномерности распределения смеси.

Использование термостойкого состава

Если печи работают без сильных перепадов температуры, то вполне можно использовать для оштукатуривания смесь, приготовленную самостоятельно. Если же вы заметили, что по поверхности через некоторое время пошли трещины, то следует приобрести готовый состав, который способен выносить температуру до 200°. Плюсом таких материалов выступает теплоотдача, в разы превышающая данную характеристику у глиняных растворов.

Нанесение производится по вышеописанной технологии, предварительно печь обрабатывается термостойкой грунтовкой. Для штукатурки лучше всего использовать армирующую сетку с квадратными ячейками, сторона которых составляет 2 см или меньше. Термостойкая штукатурка для печей наносится в 2 слоя, основной из них должен быть гуще сметаны, а применить его предстоит для обрызга. Его нанесение производится щеткой для лучшего сцепления материалов.

Заключение

При приготовлении основного раствора не следует делать замес большого объема, так как если состав затвердеет в ведре, использовать его будет невозможно.

fb.ru

Термостойкая штукатурка

Продажа термостойкой штукатурки

Отделка печей и каминов требует не только особого мастерства от рабочих, но и специальных материалов. Чтобы она не начала сыпаться уже через месяц, необходимо использовать термо штукатурку, стоимость которой вполне приемлема. Ее основа – красная или каолиновая глина, обеспечивающая максимальную жаростойкость.

Качественная термостойкая штукатурка обладает свойствами:

  • — прочность;
  • — пластичность;
  • — жаростойкость (до +200ºС).

Для отделки каминов и печей следует купить штукатурку с высокой силой сцепления. Смесь должна быть экологически-чистой, легко наноситься и распределяться. Так же, как и фасадная штукатурка, она должна быть устойчивой к негативным воздействиям окружающей среды: ультрафиолетовым лучам, перепаду температур, влаге.

Термостойкие смеси и штукатурки для печей. хафтмертели для печи.glenrich.

"Термостойкие смеси" и "штукатурки" для печей .

Выбирая тот или иной тип печи -   из эстетических или практических соображений, необходимо ясно себе представлять, какие материалы для строительства "печей"  будут использоваться.

Эти материалы - "штукатурки для печей", "термостойкие смеси", "мертели", "клеи" должны обладать  высокой термостойкостью.

Отдельные элементы конструкции  "печи" соединяются друг с другом связующими компонентами, которые представляют собой вещества, затвердевающие в результате физических процессов и химических реакций.

В состав материалов для строительства печей относятся : строительная известь, гипс, цемент, жидкое стекло, сульфат магния и др.

Мертели, штукатурки, термостойкие смеси - наша компания  предлагает вам для  строительства печей  любых типов.

Это экологически чистые материалы.Они  долговечны, качественны, чисты, высокотермостойки, с ними приятно работать.

Зао парад - производитель специальных строительных материалов - - смесь для оштукатуривания печей и каминов парад рш

Смесь для оштукатуривания печей и каминов Парад РШ



Сухая смесь с армирующими термостойкими волокнами и огнеупорными наполнителями для оштукатуривания и ремонта печей, каминов и дымоходов.

Добавки обеспечивают раствору высокую конечную прочность, термостойкость и эластичность, предохраняя поверхность от растрескивания.

При выборе штукатурных жаростойких смесей  просим обратить ваше внимание, что некоторые производители сухих смесей для печных работ преподносят свою продукцию как универсальную – «Для кладки и штукатурки печей», но это в корне неверно, и значит, производитель просто экономит, выдавая один продукт за два совершенно разных. Ведь согласитесь, что просто невозможно использовать один и тот же раствор для кладки стен дома и финишной штукатурки стен при проведении внутренних отделочных работ.

ЗАО Парад предлагает для выполнения работ по оштукатуриванию печей и каминов смеси специальные жаростойкие смеси Парад РШ, а для кладочных работ Парад РК

 Подготовка поверхности

Лицевые поверхности печей оштукатуривают после того, как кладка полностью высохла и осадка печи прекратилась (не менее 1 месяца после кладки).

Поверхности печи тщательно очищают от пыли и остатков кладочного раствора, швы кладки желательно расчистить и удалить раствор на глубину 5–10 мм. Это нужно для того, чтобы в швах лучше заклинился раствор.

Для удержания раствора на стенках печи в процессе кладки в швы рекомендуется закладывать проволоку, так чтобы она находилась примерно в середине кладки, а концы выходили на лицевую сторону на 50- 100 мм. Желательно выпускать их в виде двух концов (вилки). По стенкам производят проволочное плетение и закрепляют выпущенными концами или натягивают сетку с сечением ячеек не крупнее 20-20 мм и закрепляют этими концами, располагая их по поверхности печи в шахматном порядке через 70–120 мм. Это очень надежная подготовка.

Приготовление раствора

В сухую смесь выливают теплую (20–40 0С) воду из расчета 0,14–0,16 л воды на 1 кг смеси и тщательно перемешивают до образования однородного пластичного раствора. Готовится раствор в таком количестве, которое можно израсходовать за 1 ч работы. Использовать загустевший остаток раствора повторно (с разбавлением водой) не разрешается.

Способ применения

Оптимальная толщина штукатурки 10 мм, иногда ее доводят до 15--20 мм, что несколько хуже.

Перед оштукатуриванием поверхность печи необходимо обработать грунтовкой термостойкой «Парад Г-77». Загрунтованное основание использовать после полного высыхания, но не ранее, чем через 2 ч.

Печь начинают штукатурить с верхней части.

На поверхность печи наносят сметанообразный слой раствора-обрызг толщиной 5–6 мм. После того как он немного окрепнет, на него наносят более густой слой раствора такой же толщины, выравнивают его и затирают.

Раствор наносят равномерно по всей поверхности, иначе он будет не одновременно высыхать. Если требуемая толщина штукатурки 15–20 мм, то раствор наносят в три приема, каждый раз разравнивая слой раствора — так он потом легче затирается.

Затирка производится после схватывания раствора, но еще достаточно мягкого. Деревянная или металлическая пластмассовая терка берется правой рукой; в левой держат кисть, которой при необходимости смачивают штукатурку грунтовкой. Затирку ведут так, чтобы штукатурка была чистой и гладкой.

Через несколько минут оштукатуренную поверхность затирают круговыми движениями терки, пока она не станет ровной и гладкой. Если раствор успел застыть и плохо затирается, его смачивают водой, обрызгивая поверхность рогожной щеткой.

Углы печей штукатурят при помощи деревянной рейки. Через 7–10 мин после нанесения раствора рейку осторожно снимают, подправляют угол и затирают.

Рекомендации Начинайте протапливать печь или камин не ранее чем через 3 суток с момента окончания работ. Рекомендуется производить первую топку, используя 50% мощности печи или камина.

В процессе высыхания раствора печь или камин не топят совсем, либо подтапливают незначительно и дымовую трубу Донецка не закрывают, что бы не порвало штукатурку. Если в процессе высыхания раствора на штукатурке все же образуются трещины, их разрезают (расширяют) стальным шпателем или концом штукатурной лопатки (отрезовки), смачивают водой, замазывают раствором и затирают. Иногда эту операцию приходится повторять многократно, до тех пор, пока на поверхности штукатурки не останется трещин.

После высыхания штукатурного раствора и исправления трещин печь при необходимости окрашивают

Окрашивать штукатурку лучше всего известковой побелкой, в которую добавляют, хорошо перемешивая, поваренную соль, разведенную в стакане воды (100 г на 10 л побелки). Соль придает побелке прочность, и она не отмеливается. Наносят побелку за один-два раза, но не больше: толстый слой, высыхая, может растрескаться.

Для побелки известью применяется так называемое известковое молоко, которое получается из 1 части гашенной извести и 3 частей воды. Не стоит забывать, что известковое молоко сильное дезинфецирующее средство-оно уничтожает бактерии и препятствует скоплению и размножению клопов вжилых помещениях.

Готовят известковую побелку следующим образом: свежегашенную измельченную известь выкладывают в большую металлическую или эмалированную посуду, заливают холодной водой в соотношении указанном выше и размешивают деревянной лопаткой до густоты сметаны. При гашении известь выделяет большое количество тепла и разбрызгивается, поэтому надо быть осторожным.

Требования безопасности

При работе с сухим раствором следует защищать органы дыхания от пыли при помощи респиратора.

ВНИМАНИЕ! Оштукатуренную поверхность печи категорически запрещается облицовывать.

Облицовку свежевыложенных (не оштукатуренных!) печей проводят после регулярной эксплуатации печи в течение 3–4 недель. Для облицовочных работ применяют клей термостойкий «Парад К-77» с грунтованием поверхности грунтовкой термостойкой «Парад Г-77».

Работы по нанесению смеси проводить при температуре не ниже плюс 1 0С.

Гарантийный срок хранения 6 мес со дня приготовления. Хранить при температуре не ниже 5 оС.

Расход 1,3–1,5 кг/м2 на 1 мм толщины слоя

Упаковка Пакеты бумажные по 2 кг. Мешки бумажные с полиэтиленовым вкладышем по 20 кг.

Технические характеристики по СТБ 1307-2002

Наименование показателя

Норма

Насыпная плотность, кг/м3

1150-1300

Прочность сцепления с основанием, МПа, не менее

0,2

Предел прочности при изгибе, МПа, не менее:

после сушки при температуре (105±2) ˚С

1,5

Предел прочности на сжатие, МПа, не менее

после сушки при температуре (105±2) ˚С

4,5

 Дополнительную информацию можно получить по телефону (29) 606 29 53.

Изготовитель материала не несет ответственности за неправильное его пользование, применение не по назначению, в других целях и условиях, не предусмотренных данной инструкции.

Вернуться к разделу

Смеси термостойкие

shpatlevko.ru

Чем и как штукатурить печь, чтобы она не трескалась + Видео

Печь с осыпавшейся штукатуркой вряд ли украсит ваш интерьер. Именно поэтому спешить с оштукатуриванием нельзя – далеко не каждая смесь подходит для отделочных работ такого сложного предмета обстановки. Для начала разузнаем, чем штукатурить печь, чтобы она не трескалась и не осыпалась.

Народный состав раствора для штукатурки печи

На волне моды на загородные дома печные вопросы становятся актуальными для многих домовладельцев. Можно использовать новомодные стройматериалы, но в большинстве случаев гораздо проще и дешевле обойтись испытанными временем глиняными растворами – печка любит народные, как и она сама, способы придать ей внешнюю красоту. Прежде, чем штукатурить печь, убедитесь, что кладка полностью затвердела и устоялась.

Уж лучше пусть печка постоит в неприглядном виде несколько месяцев (чтобы произошла ее усадка), чем потом пожинать плоды своей спешки в виде многочисленных усадочных трещин. Кроме того, печка должна не раз протопиться. Чем жирнее глина, тем больше в состав раствора для штукатурки печи должно входить песка. Поэтому окончательный «рецепт» состава вы все же должны определять сами, исходя из этого показателя. Для жирной глины на одну долю нужно 3-4 доли песка!

Глиняные растворы также делают и с примесью цемента или извести. В таком случае на стандартный раствор глины и песка добавляют еще по одной доли одного из этих материалов. Известь особенно выгодна, когда вы планируете красить ее в белый цвет – в таком случае в будущем будет меньше слоев краски. Цемент же делает раствор еще более крепким.

Штукатурка печи глиной – делаем раствор крепче!

Армирование печной штукатурки – отдельная тема для разговора. И опять-таки, народные методы отнюдь не проигрывают современным, вопрос лишь в том, что в процессе оштукатуривания у вас окажется под рукой или что проще будет достать. Армирование осуществляется как с помощью добавления компонентов в сам раствор, так и с помощью посторонних материалов, например, мешковины. В первом случае в народе часто добавляли измельченные волокна льна, солому, конский навоз. На сегодняшний день в глиняный раствор добавляют асбест – как минимум одну десятую доли.

Помимо асбеста, если вы не сторонник этого материала, можно добавлять измельченное стекловолокно в таком же соотношении.

Мешковина до сих пор используется многими мастерами для армирования печной штукатурки. У этого метода есть свои плюсы и минусы – такую печку нельзя перегревать, однако мешковина – самый простой, экологически чистый и доступный способ укрепления штукатурки. Мешковину можно заменить тонкой сеткой из стальной проволоки, размер ячеек которой не больше 1*1 см. Однако крепежную проволоку нужно заводить в кладку при возведении печки. Если этот момент вы пропустили, придется воспользоваться добавками в раствор или мешковиной.

Как отштукатурить печь – пошаговая инструкция

Штукатурка печи глиной похожа на целый обряд из древности. Оно и не удивительно, условия эксплуатации печки – самые сложные в доме, поэтому и внимания ей нужно гораздо больше, чем остальным предметам обстановки. Перед тем, как отштукатурить печь, подготовьте все необходимые инструменты и материалы: деревянную терку, емкость и лопатку для замешивания, материалы для армирования, составляющие раствора.

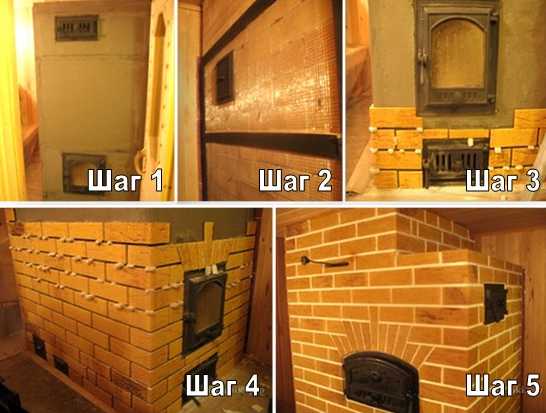

Как отштукатурить печь - пошаговая схема

Шаг 1: Протапливаем печку

Перед тем, как приготовить раствор для штукатурки печи, хорошенько ее протопите, чтобы она потрещала там, где ей положено и прогрела стены. Это правило нельзя нарушать даже в летнее время, несмотря на жару.

Шаг 2: Готовим поверхность

Как следует пройдитесь по поверхности печи веником и щеткой, чтобы удалить скопившуюся пыль и остатки раствора для укладки. Для улучшения сцепления лучше прочистить и слегка углубить щели кирпичной кладки, но не более чем на полсантиметра.

Шаг 3: Первый слой глины

Смочите поверхность печки водой и нанесите мочальной кистью тонкий слой жидкой глины. Дайте ей немного подсохнуть.

Шаг 4: Армирование

Если вы решили использовать для армирования мешковину, этот шаг – для вас! Предварительно нарезанную на нужные куски ткань следует вымочить в жидком глиняно-песчаном растворе и поклеить на печку сверху вниз, как клеят обои. Совмещать куски можно и встык, но лучше внахлест не меньше чем на 5 см.

Шаг 5: Наносим штукатурку

Помните, что толщина каждого из слоев штукатурки должна быть не более 5 мм, а общая толщина облицовочного слоя – не более 1 см. Раствор нужно наносить сверху вниз, ровным слоем, чтобы облицовка высыхала равномерно. Как только штукатурка хорошо схватится, ее следует затереть деревянной теркой, круговыми движениями. Если состав чересчур затвердел, смочите его водой. В народе в конце нанесения штукатурки ее разглаживали тряпкой, смоченной в жидком растворе из этого же состава.

После завершения процесса не спешите растапливать печку, дайте слою штукатурки окончательно просохнуть. Если во время высыхания образовались трещины, их следует слегка расширить обычным ножом, смочить водой и затереть тем же раствором. Если же вы с течением времени заметили новые трещины на поверхности печи, проанализируйте свои действия – отслаиваться и трескаться печка может из-за усадки, из-за чрезмерной толщины слоя либо неправильной перевязки рядов кирпича. Кроме того, трещины могут появиться и из-за перегрева.


Термостойкая смесь для штукатурки печей – когда без нее не обойтись?

Смеси, приготовленные самостоятельно, подойдут для тех печей, которые отдают тепло равномерно и без сильных скачков температуры. Если эти условия не соблюдены (особенно это касается новых печей, которые делают неопытные мастера), то, как бы вы не старались ее оштукатурить, из-за резкого перегрева штукатурка будет трескаться и осыпаться. В таких случаях вам понадобится современная смесь для штукатурки печей, которая способна выдержать без ущерба для себя температуру до +200 °С, подобрать и купить которую вы можете на любом строительном рынке.

Несомненный плюс современных печных отделочных материалов – это их теплоотдача, которая в разы превышает эту же характеристику в глиняных растворах. Нанесение таких растворов практически ничем не отличается от процесса оштукатуривания глиной. Те же требования к усадке печи и к подготовке поверхности, точно также печка должна быть слегка протопленной. Предварительно рекомендуется обработать поверхность термостойкой грунтовкой. Для такой штукатурки лучшим армированием будет стальная сетка с ячейками не крупнее 2*2 см.

Раствор готовится согласно инструкциям, указанным на упаковке. Помимо основного раствора, который будет идти на оштукатуривание, приготовьте также раствор не гуще сметаны для так называемого «обрызга», его наносят щеткой на поверхность для лучшего сцепления материалов. При замешивании основного раствора не делайте сразу больших замесов – затвердевшую  в ведре смесь уже нельзя будет использовать для работ. Протапливать печку рекомендуется не раньше, чем через 3 дня после оштукатуривания, да и то в половину ее нагрева. С каждым разом вы сможете увеличивать ее температуру, постепенно дойдя до максимального значения.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

видео-инструкция по монтажу своими руками, особенности декоративных термоштукатурок для печей, цена, фото

Зачастую при выполнении ремонта в квартирах и домах возникает необходимость в отделке поверхностей, которые разогреваются до высокой температуры, к примеру, стен печей и каминов. Для этих целей существует специальная термостойкая штукатурка для печей,которая не боится огня и сохраняет свои свойства при разогреве при очень больших температурах.

Далее мы подробней рассмотрим свойства этого материала и особенности его применения.

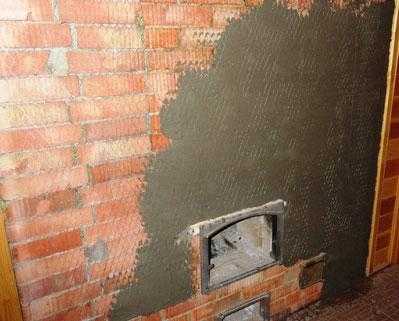

Отделка печи термостойкой штукатуркой

Общие сведения

Современная термоштукатурка способна выдерживать температуру до 1000 градусов.

Кроме того, из особенностей этого покрытия можно выделить и другие некоторые моменты:

  • Все ингредиенты, которые используются при изготовлении жаростойкой штукатурки, представляют собой минеральные материалы, в результате состав является экологически безвредным.
  • Штукатурка обладает большим сроком эксплуатации, который составляет до 50 лет, конечно, при условии соблюдения технологии ее использования.
  • Можно наносить на все виды покрытия, в том числе и металлические основания. При этом не требуется придавать поверхностям искусственную шероховатость.
  • Если правильно выполнен замес раствора и его нанесение, то в процессе высыхания не возникает трещин.
  • Не крошится при небольших механических нагрузках.
  • Доступная цена.

Что касается недостатков, то у данного материала он, пожалуй, один — невозможность использовать штукатурку в качестве финишного отделочного покрытия, так как она обладает весьма непривлекательным серым цветом, неспособным придать конструкции завершенный вид.

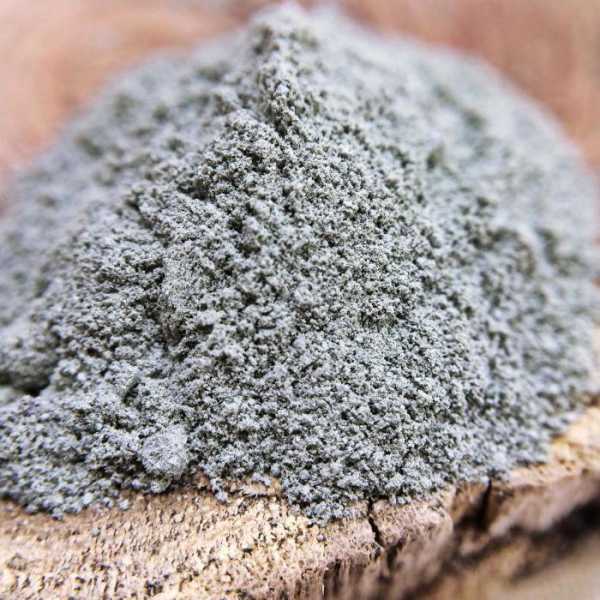

Пример термостойкой штукатурки

Совет!
Если нужна термостойкая декоративная штукатурка, то ее можно сделать самостоятельно, для этого надо смешать шамотную глину, цемент и мраморную крошку.
Все эти ингредиенты следует развести с водой.
В итоге раствор должен иметь сметанообразную консистенцию.

Установка маячков

Технология оштукатуривания печи термостойкой штукатуркой

Подготовительные работы

Прежде чем приступать к отделке поверхностей штукатуркой своими руками, необходимо выполнить некоторые подготовительные работы:

  • В первую очередь основание, на которое будет наноситься состав, следует очистить от пыли и масляных пятен, если таковые имеются.Если оштукатуриванию подлежат металлические поверхности, то их необходимо очистить от коррозии. Швы кладки нужно расчистить и углубить на 5 – 10 миллиметров, что обеспечит лучшее сцепление раствора с поверхностью.
  • Затем печь желательно покрыть специальной термостойкой грунтовкой, к примеру, можно использовать «Парад Г-77».
  • Если поверхность стен будет подвергаться динамическим нагрузкам и вибрации, необходимо использовать штукатурную сетку с размером ячеек 50х50 или 40х40 мм. Зафиксировать ее можно при помощи этой же огнезащитной смеси.
  • Далее, чтобы поверхность получилась ровной, нужно таким же способом закрепить маячки, положение которых следует проверить при помощи строительного уровня.При этом расстояние между рейками должно быть не меньше ширины правила, которое будет использоваться для окончательного выравнивания стен.

Нанесение штукатурки

Обратите внимание!
Температура окружающей среды при работе со штукатуркой должна составлять не менее 5 градусов по Цельсию, а влажность — не более 70 процентов.
Кроме того суточные колебания температуры не должны превышать 5 градусов.
Оптимальной же температурой для работы со смесью считается 20 градусов.

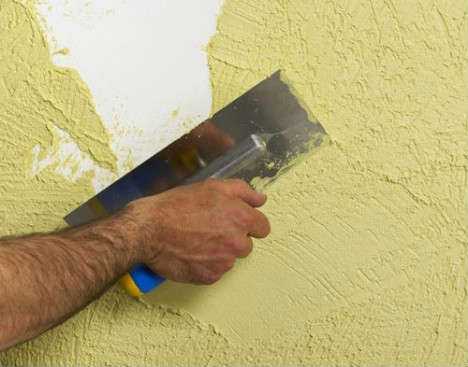

На фото –выравнивание штукатурки правилом

Оштукатуривание

После того, как слой грунтовки высохнет, на что уходит не менее двух часов, можно приступать оштукатуриванию.

Инструкция выглядит следующим образом:

  • Сухую штукатурную смесь необходимо приготовить в строгом соответствии с рекомендациями от производителя, которые нанесены на упаковку. Если состав размешивается вручную, то для этих целей можно воспользоваться обычным ведром. Смесь можно размешать строительным миксером либо электродрелью с насадкой.
  • Следующим шагом является обрызг, для этого на поверхность наносится смесь сметанообразной консистенции. Состав надо положить на мастерок и с силой бросать на поверхность, чтобы раствор не стекал, а надежно прилипал к стенам печи. Слой обрызга должен составлять около 5 мм.
  • После того, как покрытие немного окрепнет, на него наносят более густой слой штукатурки. Покрывать стену следует равномерно, в противном случае она будет высыхать неодновременно. Если предполагаемая толщина штукатурки составляет около 15–20 мм, то состав наносится в несколько слоев, при этом выравнивание поверхности осуществляется при помощи правила, которое тянется снизу вверх по маякам-рейкам.
  • Как только раствор схватится, находясь еще в мягко состоянии, необходимо выполнить затирку при помощи специальной терки, совершая круговые движения. Данную процедуру нужно выполнять до тех пор, пока покрытие не станет гладким и ровным.

Совет!
Углы печи надо штукатурить при помощи реек.
После застывания раствора, рейки демонтируются и углы подправляются.

Отделанная печь

На этом работа по оштукатуриванию завершена. В качестве финишной отделки можно использовать известковую побелку или огнеупорную кафельную плитку. Также отличный вариант — покрыть поверхность печи декоративной штукатуркой, способ приготовления которой указан выше.

Вывод

Использование термостойкой штукатурки на сегодняшний день является наилучшим решением при отделке печей и каминов. Соблюдая изложенную выше технологию, данный материал позволит выполнить качественную и долговечную отделку, после чего к этой процедуре можно будет не возвращаться на протяжении многих десятков лет.

Дополнительную информацию по данной теме можно получить из видео в этой статье.

Добавить в избранное Версия для печати

nashaotdelka.ru

Штукатурка для печей: цена, самодельные и готовые смеси: Rath Hefnerputs, ORTNER, Плитонит

Казалось бы, в настоящее время, когда есть возможность приобрести современные отопительные котлы и варочные поверхности, практика строительства печей себя изжила. Оказывается, это совсем не так. Печи и особенно их усовершенствованные модификации, дополненные функцией камина, пользуются устойчивым спросом. Ведь правильно построенная печь – и магия живого огня, и живительное тепло во всем доме, и при творческом подходе к дизайну и выбору штукатурки для печей – неординарный предмет интерьера.

Оглавление:

  1. Изготовление смеси своими руками
  2. Популярные готовые составы
  3. Процесс оштукатуривания печи

На чем остановить выбор для декоративной отделки поверхности печки? Естественно, на том материале, который сможет выдержать высокую температуру, ведь стены дровяных отопительных приборов значительно нагреваются. Традиционным видом является керамическая плитка. Для наших целей подойдет далеко не всякая, а только огнеупорная, выдерживающая температуру 100 °С и выше толщиной 8-10 мм. Оптимальный вариант – изразцы, терракота или клинкер. Он не дешев, а изразцы и вовсе – штучный материал, так что готовьтесь выложить немалую сумму. Довольно дорого обходится и каминная облицовка, выполненная из мрамора или натурального камня. Кроме того, продающиеся комплекты имеют стандартные размеры, которые вам могут не подойти.

Каким же образом сэкономить? Самый дешевый вариант – отделка печи декоративной штукатуркой. Метод позволяет кардинально изменить облик печи, сложенной из кирпича. Оштукатуренную поверхность можно дополнительно побелить, покрасить и даже расписать в любой доступной вам манере, что придаст интерьеру удивительную самобытность. Кроме того, штукатурка поверхности печи помимо эстетики имеет и экологическое предназначение, ведь незаделанные швы между кирпичами со временем покрываются микротрещинами. Именно через них в помещение просачивается угарный газ и запах гари. А вот слой штукатурки этому отлично противостоит.

Самодельные смеси для оштукатуривания


К составу требования предъявляются довольно серьезные, ведь отделка будет постоянно испытывать смену циклов нагрева-остывания. Самодельная штукатурка для печей и каминов выполняется из глины, песка и жаропрочных добавок, в качестве которых раньше всегда выступал асбест. Однако в последнее время из-за потенциальной вредности этого материала для здоровья человека чаще используют дробленое стекловолокно. Указать точные пропорции для смеси сложно, так как на них сильно влияет качество глины. В стандартном варианте применяется соотношение:

  • 1 часть глины;
  • 2 – речного песка;
  • 1/10 стекловолокна.

При повышенной жирности глины количество песка возрастает вдвое. Существуют данные, что некоторые мастера примешивают в массу еще поваренную соль, считая, что она придает оштукатуренной поверхности прочность. Практических доказательств положительного воздействия хлорида натрия пока не получено.

Можно дополнительно применять в исходной смеси гипс. Однако данные добавки не рекомендуются, если штукатурка печей своими руками выполняется впервые, ведь гипс настолько ускоряет затвердевание, что уже через 5 минут становится сложно работать. Таким же образом влияет на свойства и цемент – состав «схватывается» спустя 15 мин. С ним имеют дело мастера-профессионалы.

А вот гашеная известь, наоборот, придает раствору противоположные свойства, кроме того, она благотворно действует на адгезию (сцепляемость) штукатурки и кирпичной кладки. Пропорции для приготовления те же самые.

Готовые составы

Если же возиться с отмериванием компонентов у вас нет времени, можно купить печную штукатурку в специализированной магазине.

  • Плитонит-СуперКамин ОгнеУпор обладает термической индифферентностью, высокой пластичностью и стойкостью к образованию трещин. В состав входят армирующие термостойкие волокна и специальная клеящая добавка. Выпускается штукатурка в удобной расфасовке по 4 и 20 кг, а свою пластичность готовая масса сохраняет не менее 30 минут, так что вы вполне успеете тщательно выгладить поверхность.
  • Термостойкая штукатурка для печей существует и у других производителей. Компания ORTNER специально выпустила моделируемую смесь под маркировкой ТСП4, благодаря использованию которой выполняют декоративную штукатурку печей и каминов.
  • Финишная штукатурка Rath Hefnerputs способна выдерживать температуру до 200 °C, а трещиностойкость в ней достигается добавлением жидкого стекла (силиката натрия). Выпускается она в ведрах и не требует даже растворения.


Технология выполнения работы

Но, какую бы вы смесь не выбрали, прежде чем оштукатурить печь, обязательно подготовьте основание. Печь очищают от пыли, старой штукатурки (если она была). Швы между кирпичами углубляют на 0,5-1 см. В качестве укрепляющей поверхности некоторые печники применяют полотно мешковины, его приклеивают непосредственно на кирпич, без воздушной прослойки. Еще для этих целей можно использовать металлическую мелкоячеистую сеть, ее прикрепляют с зазором 3-5 мм. Самым современным материалом для укрепления печи является стекловолоконная ткань крупного переплетения, которую приклеивают непосредственно на рабочий раствор.

После проведения подготовки печь протапливают, чтобы состав лег на горячую поверхность, и штукатурят обычным способом. Потребуются:

  • кельмы;
  • шпатели;
  • правила;
  • дрель с насадкой для размешивания и придания однородной консистенции;
  • кисть для набрызга;
  • терка с войлоком для финишной затирки.

Перед началом выполняют обрызг оштукатуриваемой поверхности более жидким рабочим составом. На него наносят грунт с тщательным растиранием. Раствор располагают в 2-3 слоя, при этом общая толщина штукатурки не должна превышать 10-15 мм во избежание растрескивания.

termogurus.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
