Термостатический трехходовой клапан для твердотопливного котла: Термостатические клапаны | Купить антиконденсационный клапан для котла-kpdsklad.ru

Содержание

Зачем нужен термостатический клапан для твердотопливных котлов

Содержание

  1. Для чего нужен трёхходовой клапан для твердотопливного котла
  2. Как работает трехходовой термоклапан для ТТ котла
  3. Как выбрать трехходовой клапан к котлу
  4. Какой марки термосмесительный клапан поставить на ТТ котел
  5. Как и в какое место устанавливается термостатический клапан ТТ котла


Закипание теплоносителя, вследствие перегрева, является распространенной проблемой эксплуатации котлов, работающих на твердом топливе. Для подержания необходимой температуры, подключения сразу нескольких контуров к отопительному оборудованию, используется термостатический клапан для твердотопливных котлов.

Для чего нужен трёхходовой клапан для твердотопливного котла

В котлах, работающих на твердом топливе, достаточно сложно добиться стабильной температуры нагрева теплоносителя. Еще сложнее, обеспечить постоянные параметры на подаче и обратке водяного контура.

Назначением трехходового клапана в системе отопления с твердотопливным котлом, является:

  • Предотвратить аварийные ситуации и выход из строя котла, по причине большой разницы температуры водяного потока на подаче и обратке системы отопления. Особенно чувствительны к перепадам нагрева, чугунные теплообменники.
  • Обеспечить стабильные параметры нагрева, при одновременном подключении нескольких водяных контуров. При подключении теплых полов, трехходовой клапан входит в обязательную схему обвязки. Если требуется одновременно отопить несколько отдельно стоящих зданий, также применяют регулирующую арматуру данного типа.


Заменить трехходовой клапан в системе отопления можно, установив два двухходовых устройства. При этом, обязательным условием является работа арматуры на реверсе. При открытии одного клапана, должен закрываться второй и т.д.

Как работает трехходовой термоклапан для ТТ котла

Температурный предохранительный клапан для котлов на твердом топливе, имеет несколько предназначений. Тип выбранного устройства влияет на место установки и принцип работы.

Принято классифицировать два вида регулирующей арматуры, в зависимости от принципа действия клапана:

  • Распределительный трёхходовой термостатический клапан для твердотопливного котла, служит для разделения потока циркулирующей жидкости для двух отопительных контуров, работающих при одинаковой температуре нагрева. Арматура имеет один вход и два выхода, и работает, в зависимости от конструкции, при постоянном или переменном давлении в системе отопления.
  • Трехходовой смесительный клапан для твердотопливного котла нужен при одновременном подключении теплых полов, с максимальным пределом температуры 55°С (оптимальный показатель 45°С) и радиаторной системы, работающей при 80-90°С. Поток, идущий к теплым полам, разбавляется холодной водой, что позволяет уменьшить интенсивность нагрева. Устройство трехходового клапана имеет два входа (для подключения горячей и холодной воды) и один выход.

Принцип действия клапана напоминает обычный тройник, только со сложным внутренним устройством. Теплоноситель проходит внутри корпуса от входного до выходного патрубка, пока его температура не достигнет установленного пользователем значения. После этого, поток частично перекрывается штоком. Одновременно открывается второй входной патрубок, подключенный к холодной воде, разбавляющей теплоноситель.

Варианты использования термостатического смесительного защитного клапана перегрева в обвязке, зависят от схемы отопления. Но, в основном, устройство устанавливают:

  1. На подачу или обратку в теплые полы.
  2. На подающий трубопровод, идущий от котла.

Монтаж выполняют по стрелкам и обозначениям, указанным на корпусе клапана. В инструкции подробно описаны разные схемы обвязки.

Как выбрать трехходовой клапан к котлу

Чтобы подобрать клапан, потребуется учесть несколько важных характеристик, связанных как с работой самого котла, так и регулирующей арматуры. На выбор влияют следующие параметры:

  • Рабочие параметры теплоносителя – указаны в технической документации, прилагаемой к котлам. Как правило, температура обратки составляет 45-50°С.
  • Пропускная способность.
  • Тип привода – энергонезависимый трехходовой смесительный клапан, имеет механический регулятор. Обеспечивает стабильную температуру теплоносителя, независимо от интенсивности нагрева помещения. Трехходовой термостатический смесительный клапан для твердотопливного котла, идет в комплекте с шаровым накладным датчиком, реагирующим исключительно на температуру поступающего теплоносителя. Используется в бытовых условиях.
    Устройства с электронным управлением, позволяют устанавливать параметры нагрева по комнатам. Такие трехходовые термостатические смесительные клапаны для твердотопливных котлов с выносным датчиком, подключаются к сервоприводу, комнатным термостатам.


Электронный клапан чувствителен к изменениям температуры в жилых помещениях. Установка устройства с сервоприводом, подключенного к термодатчику, экономит от 10-25% затрат на отопление.

Какой марки термосмесительный клапан поставить на ТТ котел

Запорную и регулирующую арматуру изготавливают несколько зарубежных и отечественных производителей. С помощью отзывов потребителей, были выбраны наиболее популярные модели клапанов. Постоянным спросом пользуется продукция следующих производителей:

  • ESBE – шведская компания, поставляющая запорную и регулирующую арматуру, практически по всему миру. Главный акцент, компания делает на энергосберегающих технологиях и автоматизации управления.
    Потребителю предлагается модельный ряд термосмесительных и распределительных клапанов, с встроенными и выносными датчиками, и возможностью подключения к сервоприводу. Продукция ESBE отличается высоким качеством, надежностью и экономичностью.
  • Watts – компания из США, владеющая тремя крупными подразделениями. Запорная и регулирующая арматура, изготавливается в Германии и полностью соответствует требованиям, действующим в странах ЕС.
    Особенностью продукции является выпуск отдельной серии клапанов, предназначенных для подключения к теплым полам и радиаторам. Потребителю, под маркой Watts, предлагают все необходимые для монтажа комплектующие и устройства, включая термодатчики, сервоприводы и т. п.
  • Caleffi – итальянская компания, известная тем, что выпускает регулирующую и запорную арматуру, для таких концернов как Viessmann, Buderus, Vaillant, Grundfos. Особый акцент, компания делает на производстве клапанов и водораспределительных узлов для теплых полов. В ассортименте продукции предлагается смесительный узел в полной комплектации.
    Компания изготавливает оборудование, предназначенное для бытовых и промышленных объектов. Термостатические клапаны Caleffi, разработаны с учетом особенностей работы твердотопливных котлов.
  • Valtec – совместная, итало-российская компания, которая была создана в 2002 г, с целью изготовления запорной и регулирующей арматуры для систем отопления, и водоснабжения. Продукция пользуется популярностью, за счет оптимального соотношения стоимости и качества предлагаемого сантехнического оборудования.
    На все термосмесительные клапана, действует заводская гарантия 10 лет. Риски покрывает обязательное страхование всего выпускаемого оборудования. Продукция Valtec, предлагается отечественному потребителю по самой доступной среди аналогов стоимости.
  • Herz – один из старейших производителей сантехнической арматуры в Европе. Австрийская компания осуществляет свою деятельность еще с 1896 г. Собственностью Herz является несколько запатентованных инноваций, повлиявших на экономичность, внешний вид и длительность эксплуатации устройств.
    Компания делает акцент на энергосберегающих технологиях. Дополнительным «бонусом» является красивый внешний вид регулирующей арматуры, выпускаемой под маркой DE LUXE.
  • Danfoss – компания, которая была создана как небольшой семейный бизнес, в Дании, в 1933 г. На данный момент, штат сотрудников компании включает более 24 тыс. человек. Продукция поставляется более чем в 100 стран мира.
    Продукция Danfoss, предназначена для бытовых и промышленных систем отопления. В ассортименте представлены термостатические клапаны с механической и электронной настройкой. Потребителю предлагают сервоприводы и термодатчики.
  • Systemair – норвежская компания, созданная в 1974 г, активы которой, постоянно увеличиваются. В 2000 годах, продукция концерна стала доступна отечественному потребителю. Производственные цеха, изготавливающие продукцию для России, расположены в Литве, Турции, а с 2011 г в РФ, что позволило снизить себестоимость изделий.
    Вся сантехническая арматура Systemair, проходит обязательную сертификацию. Осуществляется постоянный контроль качества.
  • Barberi – итальянская компания, изготавливающая простые регулирующие устройства с высокой степенью надежности. Особой популярностью пользуются смесительные узлы с встроенными термочувствительными элементами.
    Механические термосмесительные клапана Barberi, предназначены для открытых и закрытых систем отопления. Серия L-comfort, разработана для подключения к теплым полам.

Как и в какое место устанавливается термостатический клапан ТТ котла

Чтобы правильно подключить трехходовой термоклапан защиты от перегрева к твердотопливному котлу, требуется определить цель, для которой будет использоваться регулирующая арматура:

  • Защита котла – правильная установка распределительного клапана осуществляется на подачу теплоносителя, незакрывающимся отверстием в сторону котла. Смесительный узел устанавливается исключительно на обратку. Сразу после включения котла, теплоноситель циркулирует по малому кругу системы отопления, после нагревания, клапан начинает пропускать жидкость в водяной контур.
  • Регулирование температуры в контурах отопления – гидравлическая обвязка предусматривает установку коллектора между котлом и клапаном. Смесительный узел, в данном случае, устанавливается исключительно на подачу. Схема подключения с трехходовым термосмесительным клапаном, подразумевает установку циркуляционного насоса после регулирующего узла. Распределительный пропускной клапан ставится на обратку.

Для облегчения монтажа, схема движения теплоносителя с трехходовым термосмесительным или распределительным клапаном, указана на корпусе арматуры, стрелочками или буквенными обозначениями. Устанавливать узел можно исключительно по указанному направлению.

Термостатический клапан является необходимым устройством обвязки твердотопливного котельного оборудования. Установка клапана требуется и при одновременном подключении нескольких контуров отопления с разными температурными характеристиками.

Подключение трехходового клапана к системе отопления

В любой системе отопления, организованной на основе твердотопливного котла, должны присутствовать так называемые смесительные клапаны. Их тип и количество, в схеме может быть различным в каждой конкретной системе отопления. О том, как работает трехходовой смесительный клапан, какие основные и самые распространенные, типы смесительных клапанов бывают, и о их практическом назначении, мы и погорим в данной статье.

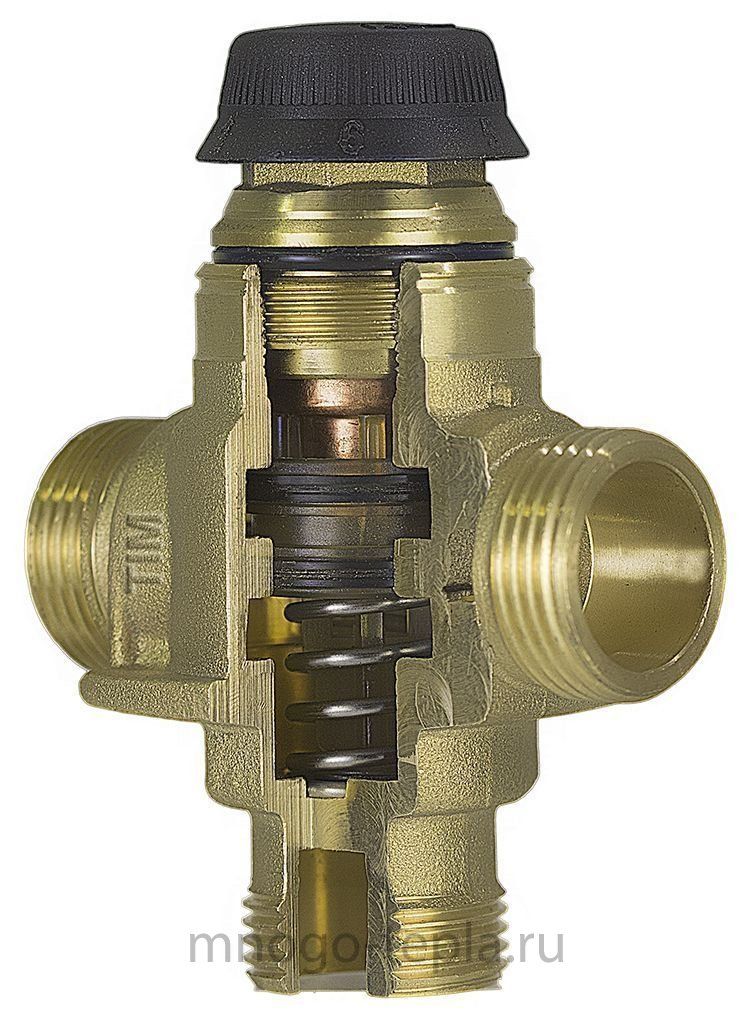

Трёхходовой термостатический смесительный клапан

Зачем нужен трехходовой клапан в твердотопливном котле — трёхходовой термостатический смесительный клапан предназначен для защиты твердотопливного котла от конденсата. Поэтому данное устройство ещё часто называют антикондинсационный клапан.

В устройстве данного клапана имеется термочувствительный элемент, который при нагреве приводит в движение подпружиненный шток, который в свою очередь открывает или закрывает один из каналов клапана.

Как работает трехходовой смесительный клапан

На вход клапана В поступает горячая вода по байпасному каналу, одновременно поступает вода по каналу  А из обратки системы отопления. В клапане происходит смешение этих двух потоков, в результате чего на канале  АВ образуется смешанный поток с заданной температурной характеристикой. Причем, температура этого смешанного потока зависит от того, какой температурный график открытия клапана имеет каждый конкретный термостат.

В продаже встречаются трёхходовые термостатические смесительные клапана с разной температурой открытия, например, 45 °C , 55 °C, 61 °C, 72 °C и др. Для защиты твёрдотопливного котла от конденсирования обычно применяют клапана с температурой открытия не ниже 55 °C. Выбор термостата по температуре открытия зависит от температурного режима, на котором предполагается эксплуатация твёрдотопливного котла. Например,  твёрдотопливный котел будет эксплуатироваться на температуре теплоносителя 60 °C. Тогда, при таком условии необходимо поставить термостатический смесительный клапан с температурой открытия 55 °C.

Схема подключения трехходового смесительного клапана

Трёхходовой термостатический смесительный клапан относительно недорогое устройство, которое позволяет надежно защитить твёрдотопливный котел от эффекта конденсирования, а соответственно, значительно уменьшает образование различных отложений на стенках котла.

Вдобавок к вышеперечисленным полезным эффектам, стоит отметить и то, что термостатический клапан напрямую, и при этом в лучшую сторону, влияет на экономичность работы котла, а также на его срок службы.

Трехходовой смесительный клапан

Трехходовой смесительный клапан представляет из себя устройство с тремя каналами, между которыми, расположена поворотная заслонка, при повороте которой, в ту или иную сторону, в клапане происходит смешение потоков. В отличии от трехходового термостатического клапана, в трехходовом смесительном клапане температурный режим смешанного потока не статичен, а может меняться в широком диапазоне.

На приведенном ниже рисунке показана схема работы клапана. Практически схему работы клапана можно описать следующим образом. Допустим, на один из каналов клапана поступает горячий теплоноситель из котла или распределительного коллектора, одновременно на другой канал клапана поступает более холодный теплоноситель из обратки системы отопления. На третьем канале клапана мы можем получить смешанный поток теплоносителя с отличным от двух других потоков температурным режимом.

Трехходовой смесительный клапан применяется в тех участках гидравлической схемы системы отопления, где требуется получение потока теплоносителя с изменяемым температурным режимом. Рассмотрим способ применения данного типа клапана  с помощью нижеприведенной схемы.

На схеме изображен распределительный коллектор на три отдельные линии отопления. В нашем случае линии отопления это – система теплых полов, радиаторы первого этажа и радиаторы второго этажа. Допустим, что в коллектор из котла поступает теплоноситель с температурой семьдесят градусов. Для радиаторов такая температура не страшна, а вот теплый пол теплоноситель с такой температурой пускать нельзя. Вот тут-то на помощь и приходит трехходовой смесительный клапан. Подмешивая в подачу холодный теплоноситель из обратки, клапан позволяет создать на подаче требуемый нами температурный режим. При чем, свой температурный режим можно создать на всех трех линиях,  независимо друг от друга. На радиаторной линии трехходовой смесительный клапан тоже очень полезен, так как позволяет уменьшить температуру на радиаторах , например, когда помещение уже прогрелось, и слишком горячий теплоноситель в радиаторах не нужен. На схеме изображены трехходовые смесительные клапана, оснащенные сервоприводами, которые позволяют управлять клапанами в автоматическом режиме.  Сервопривод позволяет очень точно поддерживать заданный температурный режим в помещении, за счет четкой обратной связи с терморегулирующей автоматикой.

Четырёхходовой смесительный клапан

Четырёхходовой смесительный клапан представляет из себя, устройство, имеющее 4 канала и поворотную заслонку  между каналами. В отличии от трехходовых клапанов, в четырехходовом клапане смешение потоков можно осуществлять сразу в двух направлениях. См. рисунок.

Схема работы четырехходового смесительного клапана

Четырехходовой клапан работает следующим образом. При полностью закрытом клапане (рис 1.) смешение не происходит, и горячий теплоноситель идет по малому кругу, не попадая в систему отопления, возвращается в котел. При повороте заслонки, начинается смешение потоков теплоносителя в двух направлениях : один смешанный поток идет в систему отопления, а другой смешанный поток идет в обратку котла. Немного поворачивая заслонку влево или вправо, можно менять температурный режим в системе отопления и на обратке котла. Например, из котла идет теплоноситель с температурой семьдесят градусов, а нам, допустим, в систему отопления требуется пятьдесят градусов.

Поворачивая заслонку клапана, мы разбавляем идущий из подачи котла семидесятиградусный теплоноситель, более холодным теплоносителем, поступающим из обратки системы отопления

При полностью открытой заслонке смешивание потоков не происходит и теплоноситель идет по большому кругу прямо в систему отопления. Стоит отметить, что есть модели четырехходовых клапанов, в которых, положений полностью закрыто и полностью открыто не существует, то есть смешивание потоков присутствует всегда, хотя и минимальном объеме.

Классическая схема использования четырехходового смесительного клапана

Четырехходовой смесительный клапан может управляться как в ручном режиме, так и в автоматическом режиме, при помощи сервопривода. Сервопривод автоматически поворачивает заслонку четырехходового клапана в нужном направлении, по сигналам, поступающим из специального блока управления, который в свою очередь, программируется на создание нужного температурного потока в системе отопления.

Как показывает практика, четырехходовой смесительный клапан – это очень полезный элемент системы отопления, позволяющий значительно увеличить комфортность эксплуатации твердотопливного котла. Фактически, четырехходовой клапан дает следующие возможности:

  • удержание необходимого температурного режима в отапливаемом помещении, особенно в периоды межсезонья и оттепелей
  • частичная, а при некоторых условиях, и полная защита твердотопливного котла от конденсирования

Установка четырехходового смесительного клапана в систему отопления, организованную на основе твердотопливного котла – это очень эффективное решение в соотношении затраченных средств и получаемого эффекта.

Клапаны термостатические для твердотопливных котлов

  • Дом
  • Детали для твердотопливных котлов
  • Термостатические вентили

Клапаны температурные предназначены для котлов на твердом топливе, котлах на биомассе, пеллетах и ​​котлах на жидком топливе. В этой секции расположены смесительные противоконденсатные клапаны, предназначенные для защиты источника от низкотемпературной коррозии и последующего повреждения камеры сгорания котла.
Простой в установке смесительный клапан позволяет размещать клапаны в старых системах отопления. Для клапанов CALEFFI можно выбрать термопару с заданной температурой смешивания 45 — 70 °C.

Марки и параметры

только в наличии действие Новости

9 товаров

  • Бренд

Калеффи(8)

DílyNaKotle. cz(1)

закрыть Просмотр 9 Предметы

удалить фильтры

кат.номер: 13029634 в наличии CALEFFI термопара DN 25-32 — 55 °C

16,60 € с НДС

Для клапанов: DN 25-32 — 55 °C

кат. номер: 13543503 в наличии Клапан доохлаждения CALEFFI с датчиком 74,02 € с НДС

Набор T — 98 °C, 1300 мм

кат.номер: 13544400 в наличии Никелированный двухходовой клапан доохлаждения CALEFFI

157,53 € с НДС

Набор Т — 100°С, 1300 мм

кат. номер: 13280055 в наличии Смесительный клапан CALEFFI DN20 — 55 °C

80,72 € с НДС

DN20 — 55 °C

кат.номер: 13280265 в наличии Смесительный клапан CALEFFI DN20 — 55 °C

108,08 € с НДС

DN20 — 55 °C

кат. номер: 13280266 в наличии Смесительный клапан CALEFFI DN20 — 60 °C 108,08 € с НДС

DN20 — 60 °C

кат.номер: 13280075 в наличии Смесительный клапан CALEFFI DN32 — 55 °C

128,76 € с НДС

DN32 — 55 °C

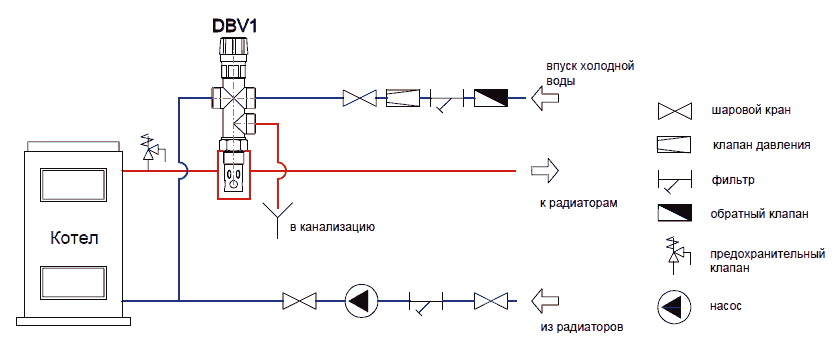

кат. номер: 13008066 в наличии Клапан доохлаждения ДНК двухходовой ДБВ1

105,80 € с НДС

DNK ventil dochlazovací dvoucestný DBV1

кат.номер: 13029633 на заказ Термопара CALEFFI DN 25-32 — 45 °C 16,60 € с НДС

Для клапанов: DN 25-32 — 45 °C

© 2022 DILYNAKOTLE. CZ Дубенец 134, Дубенец 544 55 — тел.: +420 494 900 158, электронная почта: [email protected]

магазин от wpj.cz | Настольная версия | настройки файлов cookie

файлы cookie

Мы используем файлы cookie для персонализации контента и рекламы, предоставления функций социальных сетей и анализа нашего трафика. Мы также передаем информацию об использовании вами нашего сайта нашим партнерам по социальным сетям, рекламе и аналитике, которые могут объединять ее с другой информацией, которую вы им предоставили или которую они собрали в результате использования вами их услуг.

Ваши настройки файлов cookie

Здесь вы можете включить файлы cookie в соответствии с вашими предпочтениями. Вы можете изменить эти настройки в любое время в будущем, щелкнув ссылку «Настройки файлов cookie» в нижнем колонтитуле нашего веб-сайта.

Необходимо

Необходимые файлы cookie помогают сделать веб-сайт удобным для использования, обеспечивая основные функции, такие как навигация по страницам и доступ к защищенным областям веб-сайта. Веб-сайт не может функционировать должным образом без этих файлов cookie.

Настройки

Файлы cookie предпочтений позволяют веб-сайту запоминать информацию, которая изменяет поведение или внешний вид веб-сайта, например предпочитаемый язык или регион, в котором вы находитесь.

Статистика

Статистические файлы cookie помогают владельцам веб-сайтов понять, как посетители взаимодействуют с веб-сайтами, собирая и сообщая информацию анонимно.

Маркетинг

Маркетинговые файлы cookie используются для отслеживания посетителей на веб-сайтах. Цель состоит в том, чтобы показывать релевантную и привлекательную рекламу для отдельного пользователя и, следовательно, более ценную для издателей и сторонних рекламодателей.

Зачем нужен трехходовой клапан в системах отопления » Топка

Двух-, трех- и четырехходовые клапаны имеют переменную пропускную способность в зависимости от положения плунжера клапана. Запорно-регулирующая арматура данного типа может выполнять запорную, регулирующую, разделительную, распределительную и смесительную функции. Управление осуществляется с помощью привода, который может быть гидравлическим, электрическим, пневматическим или электромагнитным. Дискретный и аналоговый тип управления может использоваться для управления двух-, трех- и четырехходовыми клапанами. Сигнал об изменении положения конуса подается микроконтроллером, в результате клапан занимает заданное положение. Давайте разберемся, Зачем нужен трехходовой клапан в системах отопления? И когда его заменят на четырехполосный.

С помощью трех- и четырехходовой арматуры можно решать сложные задачи автоматизации процесса отопления, закачки воды в систему отопления и другие. Используются они, как правило, в проектных системах, но разобравшись в установке и специфике, такие клапаны значительно улучшат функциональность систем отопления частного дома.

Несмотря на изначально идентичный принцип действия, в силу различных конструктивных и функциональных особенностей двух-, трех- и четырехходовые клапаны имеют разное назначение и применение.

Двухходовой клапан

Двухходовой клапан работает по тому же принципу, что и шаровой кран. Внутренний конус изменяет коммуникационную способность клапана и, соответственно, расход проходящей через него жидкости. Но этот тип клапанов используется не только в отоплении, рабочим телом может быть любая термодинамическая среда.

Двухходовые клапаны показали особенно высокую эффективность в системах отопления и вентиляции. Применяются для изменения и регулирования параметров тепловых цепей, применяются в качестве смесительных, регулирующих, запорных, распределительных устройств, изменяющих условия рабочей среды.

Клапан трехходовой

Клапан трехходовой имеет другое конструктивное решение, хотя по сути это два двухходовых клапана в одном. Используется для разделения и смешения потоков с нужной степенью проникновения сред друг в друга. Благодаря трехходовым клапанам сырая вода смешивается в системах отопления и горячего водоснабжения. По аналогии с двухходовым клапаном рабочей средой может быть воздух, жидкость или газообразная среда. Клапан управляется микроконтроллером и сервоприводом. Метод регулирования аналогичен двухходовому клапану.

Чаще всего трехходовые клапаны используются в системах отопления в качестве узла управления регулируемым изменением теплоотдачи от отопительных приборов, вентиляции, теплообменников. Трехходовой клапан имеет три патрубка, два входных и один выходной. Рабочая среда подается на входные патрубки, где перемешивается в зависимости от настроек и положения конуса. Теперь становится понятнее, для чего нужен трехходовой клапан.

В некоторых случаях трехходовые клапаны совмещают в себе функции обратного запорного устройства для предотвращения обратного потока жидкости. По характеру возможностей клапанный узел может иметь смесительную, разделительную и переключающую функции. Трехходовые клапаны широко используются в автоматических системах. Важной характеристикой и показателем качества является герметичность клапана, обеспечиваемая внутренними уплотнениями.

Типы трехходовых клапанов

На практике часто используются следующие аналоги устройств на основе трехходового клапана:

  • Клапан смесительный для гидравлически корректного смешения теплоносителя с различными значениями температуры. Защищает контуры отопления от перегрева;
  • Термостатический клапан поддерживает постоянный уровень температуры в теплых полах и радиаторах. Его часто устанавливают на входе в котел, чтобы гарантировать стабильные температурные показатели теплоносителя. Используется в различных смесительно-делительных узлах;
  • Клапан теплого пола
  • , используется для снижения температуры теплоносителя и поддержания ее в заданном диапазоне значений. Если используется электронный вариант, то появляется возможность регулировать параметры в каждой комнате. Это касается только стабильной температуры теплоносителя; теплообмен в этом случае не учитывается.

Для чего нужен трехходовой кран, можно разобраться на примере конкретной системы отопления, хорошо разобравшись в его функциях и принципах выбора данного типа запорной арматуры.

Четырехходовой клапан

У потребителей часто возникает вопрос о целесообразности использования в системе трех- или четырехходового клапана. Чаще всего их используют в случае автоматизации и поддержки специальных параметров в контуре отопления и ГВС. Четырехходовые клапаны используются, например, для регулирования работы твердотопливных котлов.

В некоторых случаях для этих целей достаточно обычного клапана.

Сравнение применений 3- и 4-ходового клапана

Например, для чего нужен трехходовой клапан и когда используется четырехходовой клапан:

  • для получения стабильной температуры на входе и выходе котла. Принцип работы трехходового клапана заключается в подмешивании теплоносителя из «обратки». Показания датчиков температуры передаются на контроллер, который контролирует «перегрев» контура отопления и регулирует состояние трехходового клапана, его положение и пропускную способность;
  • Трехходовые клапаны
  • некоторых производителей поддерживают дополнительные управляющие сигналы и бывают, например, двух- и трехпозиционными. При двухпозиционном регулировании клапан либо открыт (есть смесь), либо закрыт (смесь отсутствует). Эти клапаны имеют тот недостаток, что они не могут занимать промежуточное положение при небольшой примеси. Эти клапаны не используются в системах со стабильной температурой подачи и обратки. Поскольку эффективность смешения зависит от ряда параметров (диаметр трубы, расход, сопротивление теплоносителя), требуется более точная регулировка, обеспечиваемая трехпозиционным трехходовым или четырехходовым клапаном.
  • Клапаны трехходовые
  • применяются для газовых котлов с модулирующей горелкой или в подобных случаях, в том числе в пеллетных твердотопливных котлах (в том числе каскадное подключение котлов ) когда автоматика плавно снижает мощность горения и отключает котел безопасно для оборудования, поддерживающего работу насоса и другого сопутствующего оборудования;
  • Клапаны трехходовые
  • используются для поддержания температуры на входе в твердотопливный котел. Например, регулятор твердотопливного котла FR124 (Honeywell) позволяет автоматизировать процесс, но не позволяет удерживать температуру. Для этого используются трехходовые клапаны. Отметим, что при перепадах температуры также наблюдается выпадение конденсата, что грозит коррозией теплообменного контура и увеличивает отложение накипи. Трещины могут появиться в чугунных теплообменниках, а также в сварных соединениях котлогенератора.
Заменяем трехходовой на четырехходовой

Вместо трехходового клапана на входе в котел в последнем случае можно использовать четырехходовой клапан. В его задачи входит не только регулирование параметров климат-контроля, но и внутренних физических характеристик контура котла и связанной с ним системы отопления. На рисунке представлена ​​типовая схема теплового подключения. твердотопливный котел и бак ГВС, выход котла подключается к прямой котловой линии, где делится на ГВС и отопление. Разделение как раз и осуществляется с помощью четырехходового клапана, обеспечивающего постоянную циркуляцию в котле и контуре отопления и регулярную подачу горячего теплоносителя в бак ГВС для поддержания температуры.
