Радиаторный термостат Danfoss (7 фото)
- Подробности
- Раздел: Теплоснабжение
- Категория: Отопление
- Создано 08.02.2015 20:06
- Просмотров: 5488
Главная задача любой системы отопления — обеспечить в помещении комфортную температуру воздуха. Эта температура может быть разной в зависимости от назначения помещения, но если обязательным условием является ее неизменность в течение дня, то терморегулятор становится незаменимым конструктивным элементом отопительного прибора.

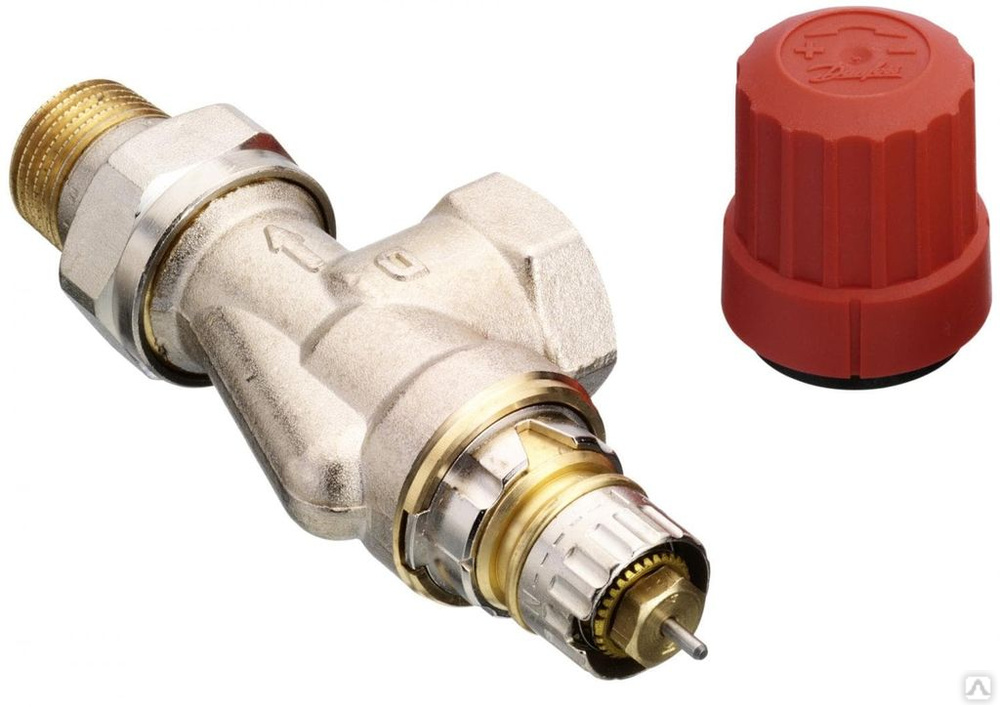

Радиаторный термостат Danfoss состоит из двух частей: клапана и термостатического элемента (термоголовки). Внутри термостатического элемента находится тонкий герметичный цилиндр — сильфон, заполненный жидким или газообразным термочувствительным рабочим веществом. При повышении температуры сильфон растягивается и перемещает связанный с ним стержень, который давит на шток в клапане, и клапан уменьшает поток теплоносителя в радиатор.
Все разнообразие видов, моделей этих устройств можно классифицировать по таким критериям:
• Конструктивное исполнение (механическое, электромеханическое, электронное)
• Вид рабочего тела сильфонной системы термоголовки (твердотельное, жидкостное, воздушное или газовое)
• Температурный режим (низкий, средний, высокий с диапазоном от 6° С до 28° С)
• Тип датчика температуры (встроенный, дистанционный, программируемый)
Исходя из конструктивного исполнения терморегуляторов отопления, термоголовки могут иметь некоторые особенности модификаций. Так механические приборы состоят лишь из газонаполнительной колбы, капиллярной трубки, рабочей мембраны и не содержат электрической части, электронных элементов. Для электромеханических термостатов наряду с указанными тремя компонентами характерно наличие еще контактных групп (пар) или биметаллической пластины.
Среди предлагаемых производителями радиаторных терморегуляторов преобладают модели с термостатическими элементами, имеющими жидкостное (спирт, масло) или парафиновое наполнение. А патент на термоголовки с таким видом рабочего тела как газоконденсатная смесь (сжиженный газ) принадлежит датской компании «Danfoss». Именно они имеют большой спрос среди многочисленных застройщиков частных домов и владельцев квартир в домах различной этажности.
Наличие обозначенных модификаций датчиков температуры позволяет применять термостаты, как на трубах подачи теплоносителя, так и вдали от них с расстоянием от 2-х до 8-ми метров с соблюдением требования свободной циркуляции воздуха вокруг устройства для точного контроля над климатом помещения.
Клапаны для терморегуляторов.
Помимо особенностей систем отопления, назначения зданий, условий для его размещения первостепенное значение имеет выбор второй составляющей части терморегулятора отопления – клапана.
Этот исполнительный элемент представлен моделями в таких видах: прямые, угловые (горизонтальные, вертикальные) и трехосевые (лево- и правосторонние), что позволяет применять их при разных пространственных возможностях мест установки.
Современные регулирующие клапаны располагают встроенным устройством монтажной предварительной настройки на заданное гидравлическое сопротивление (пропускную способность), обеспечивающую необходимый температурный режим функционирования.
Основной принцип действия термостатов состоит в том, что при повышении/понижении температуры окружающего его воздуха происходит перемещение штока клапана, соответственно, в направлении увеличения или уменьшения объемов теплоносителя, проходящего через прибор отопления.
Использование термостатов в коттеджах, загородных домах с автономным отоплением от котлов позволяет снижать расходы на сжигаемое топливо, достигая экономии тепловой энергии до 20%. Поэтому финансовые затраты на приобретение терморегуляторов, их монтаж, настройку окупаются в течение очень короткого времени.
- < Назад
- Вперёд >
Радиаторный термостат DANFOSS LC-13 Living Connect Z-Wave
Описание
Управляйте температурой с Danfoss Living Connect (LC-13)
Danfoss living Connect ® является Z-Wave управляемым электронным термостатом радиатора. Предназначен для установки на радиаторах отопления как регулирующий клапан и управляется с помощью электродвигателя.
Устройство принимает значение температуры, задаваемое вручную с помощью кнопок на устройстве или беспроводным путём посредством
Радиаторный терморегулятор от Danfoss имеет встроенный планировщик, позволяющий задать до 9 установок на все 7 дней недели.
После программирования желаемых параметров термостат будет работать в автоматическом режиме без необходимости дальнейшего вмешательства. Помимо установки желаемой температуры устройство может поддерживать различные схемы отопления, например схемы энергосбережения или защиты от замерзания и др. Также в термостат встроены интеллектуальные функции: обнаружение открытого окна или функцию разработки клапана после долгого перерыва.
Термостат Danfoss Livinng Connect может устанавливаться на клапаны со стандартным разъёмом M30x1.5 или RA2000 (Danfoss оснастка).
Радиаторный термостат Danfoss Living Connect управляется с помощью Z-Wave совместимого контроллера или центрального устройства Danfoss LinkTM CC.
У вас в доме слишком жарко топят? Приходится открывать окна и мириться со сквозняками? Счета за газ или дизельное топливо напоминают список телефонов?
Термостаты Danfoss позволят вам самим выбирать температуру в доме и серьезно снизить платежи!
Радиаторный термостат – это устройство для автоматического регулирования температуры в отапливаемом помещении.
Устройство
и термостатического элемента. клапан термостатический элемент | |
| Клапан RA-G предназначен для применения в однотрубной системе отопления, в основном, для квартир. Клапан RA-N – для двухтрубной системы отопления в коттедже или квартире. | |
RA-GRA-N |
Термостатические элементы универсальны и могут применяться на обоих типах клапанов.
RA-2994RAW 5010RAXliving eco
*Этот термостат не должен использоваться в опасных местах (агрессивные среды) или в местах, где он будет подвергаться воздействию воды.
Список совместимости
| Z-Wave контроллер | Версия контроллера | Версия товара | Состояние совместимости | Комментарий |
| FIB_HOMEC2 | 4,130 | 1,1 | полностью совместимый | |
| FIB_HOMEC2 | 4,180 | 1,1 | полностью совместимый | |
| FIB_FGHCL | 4,170 | 1,1 | полностью совместимый | |
| FIB_FGHCL | 4,130 | 1,1 | полностью совместимый | |
| POPE011801 | v2. 2.2-26-g0e6b6bc | полностью совместимый | ||
| POPE011801 | 2.3.0 | 1,1 | полностью совместимый | |
| POPE011801 | 2.3.8-RC3 | 1,1 | полностью совместимый | |
| POPE011801 | 2.3.5 | 1,1 | полностью совместимый | |
| SCHEHA101 | 3.2.0 | 1,1 | полностью совместимый | |
| ZMEEUZBWAY | 2.3.8-RC3 | 1,1 | полностью совместимый | |
| ZMEEUZBWAY | 2.3.5 | 1,1 | полностью совместимый | |
| ZMEEUZBWAY | 2.3.0 | 1,1 | полностью совместимый | |
| ZMEEUZBWAY | v2.2.2-26-g0e6b6bc | полностью совместимый | ||
| MCVEVERA_PLUS | 1.7.4001 | 1,1 | полностью совместимый | |
| MCVEVERA_PLUS | 1. 7.3015 | 1,1 | полностью совместимый | |
| ZMEEUZBWD | 2.3.8-RC3 | 1,1 | полностью совместимый | |
| ZMEEUZBWD | v2.2.2-26-g0e6b6bc | полностью совместимый | ||
| ZMEEUZBWD | 2.3.0 | 1,1 | полностью совместимый | |
| ZMEEUZBWD | 2.3.5 | 1,1 | полностью совместимый | |
| ZMEERAZ2 | 2.3.8-RC3 | 1,1 | полностью совместимый | |
| ZMEERAZ2 | 2.3.5 | 1,1 | полностью совместимый | |
| ZMEERAZ2 | v2.2.2-26-g0e6b6bc | полностью совместимый | ||
| ZMEERAZ2 | 2.3.0 | 1,1 | полностью совместимый | |
| ZMEEUZB1 | v2.2.2-26-g0e6b6bc | полностью совместимый | ||
| ZMEEUZB1 | 2. 3.5 | 1,1 | полностью совместимый | |
| ZMEEUZB1 | 2.3.8-RC3 | 1,1 | полностью совместимый | |
| ZMEEUZB1 | 2.3.0 | 1,1 | полностью совместимый | |
| ZIPEMICRO | 1.3.13 | 1,1 | не совместимы | только значение температуры, без темп. установка |
| ZIP_Zipabox-G1 | 1.2.29 | 1,1 | полностью совместимый | |
| ICOEPIPER-NV_B | не совместимы |
Помощь и поддержка
Наши специалисты готовы проконсультировать по всем интересующим вас вопросам. Вы можете обратиться к нам
- по адресу: г.Минск, ул. Франциска Скорины, дом 14, офис 116. Время работы: Пн.-Пт.: с 9.00 до 18.00
- позвонить по номеру:
+375-29-624-94-15 велком
+375-33-664-61-79 мтс
+375-17-266-38-09
+375-17-266-38-10
- Позвонить через Skype
- написать письмо: info@z-wave.
by
byDanfoss 013G8019 3/4″ Угловой термостатический клапан радиатора
| |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Интернет-магазин Powered by Network Solutions | |||||||||||||||||||||||||||||||||||||||||||||||||||||
O.U. Water Heaters
JPG»> Jandy / Zodiac
jpg»> Rheem Water Heaters
jpg»> Taco
jpg»> Viessmann
дюймТермостатический клапан радиатора, — Danfoss Industrial Automation — Каталоги в формате PDF | Техническая документация
Добавить в избранное
{{requestButtons}}
Выдержки из каталога
Северная Америка Термостатический радиаторный клапан, электрический зональный клапан и клапан перепуска давления Каталог Автоматический контроль температуры для отдельно стоящих радиаторов, плинтусов, конвекторов и т.
д. Термостатические приводы Электрические зональные клапаны Термостатические радиаторные клапаны
Тип привода Типичная конфигурация установки ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ Отдельно стоящие радиаторы Отдельно стоящие радиаторы горячей воды или 2-трубные паровые радиаторы низкого давления располагаются там, где циркуляция воздуха беспрепятственна и свободно проходит над оператором. Циферблат и датчик, установленные на клапане, стандартные модели или модели с защитой от несанкционированного доступа. Всегда устанавливайте эти приводы в горизонтальном положении. Отдельно стоящие радиаторы Отдельно стоящие водяные или двухтрубные паровые радиаторы низкого давления. Циркуляция воздуха над оператором затруднена из-за мебели, штор, покрытий и т. д. Регулятор на клапане с дистанционным…
Термостатические приводы RA 2000 обеспечивают автоматический контроль температуры отдельно стоящих радиаторов, плинтусов или конвекторов в системах горячего водоснабжения и пара низкого давления. Корпуса клапанов продаются отдельно.
См. запасные части на стр. 8-9. Для получения дополнительной технической информации см. стр. 10-11. * Включает гнездо для использования с корпусами клапанов RAV, KOVM и VMT. ПРИВОДЫ ТЕРМОСТАТИЧЕСКИХ КЛАПАНОВ Для получения дополнительной информации о TRV посетите наш веб-сайт: www.radiatorcontrol.com Пожалуйста, отправьте заказы по факсу/электронной почте: 416-352-5981/[email protected] Для получения технической поддержки позвоните по бесплатному телефону: 866-375-HVAC ( 4822)
RA 2000, Клапанная вставка Корпуса клапанов RA 2000 предназначены для удовлетворения требований бытового, коммерческого и промышленного секторов. Пожалуйста, отправляйте заказы по факсу/электронной почте: 416-352-5981/[email protected] Для получения технической помощи звоните: Бесплатный номер: 866-375-HVAC (4822)
RA 2000, конверсионный клапан, патрубки RA 2000, 1-трубный паровой радиатор Клапан преобразования в горячую воду — это специальный клапан преобразования, который позволяет использовать одну точку подключения как для подачи, так и для возврата в системе, работающей на основе горячей воды.
Одним из таких применений преобразовательного клапана является перевод чугунного 1-трубного парового радиатора на горячую воду. С помощью переходного клапана трубопровод системы можно преобразовать в обычную однотрубную систему горячего водоснабжения (отвод) или двухтрубную систему горячего водоснабжения. При установке требуются хвостовики и соединения или компрессионные фитинги. Для подходящей насадки…
ПРИВОДЫ И КОМПЛЕКТЫ ДЛЯ ЭЛЕКТРИЧЕСКИХ ЗОНАЛЬНЫХ КЛАПАНОВ (TWA-A, ABRA, ABNM) Приводы TWA используются для электрического управления клапанами в системах водяного отопления, где требуется медленное открытие и закрытие для устранения гидравлического удара, связанного с быстродействующими клапанами. Пожалуйста, отправьте заказы по факсу/электронной почте: 416-352-5981/[email protected] Для получения технической помощи позвоните по бесплатному номеру: 866-375-HVAC (4822)
Пожалуйста, отправьте заказы по факсу/электронной почте: 416-352-5981/Custservlx @danfoss.com Для получения технической помощи звоните: Бесплатный номер: 866-375-HVAC (4822)
AVDO представляет собой автоматический байпасный регулятор автоматического действия, используемый в основном либо для поддержания минимального расхода, либо для контроля перепада давления в системе отопления.
AVDO открывается при повышении перепада давления. ЗАПАСНЫЕ ЧАСТИ И ПРИНАДЛЕЖНОСТИ Клапаны для термостатических радиаторов Пожалуйста, заказывайте по факсу/электронной почте: 416-352-5981/[email protected] www.na.heating.danfoss.com Для получения технической помощи звоните: Бесплатный номер: 866-375-HVAC (4822)
ТЕРМОСТАТИЧЕСКИЙ РАДИАТОРНЫЙ КЛАПАН И ЗАПАСНЫЕ ЧАСТИ ДЛЯ ПРИВОДА Набор инструментов для термостатических радиаторных клапанов — шестигранный ключ на 2 мм и инструмент для стопорного штифта. из 20 шт.) Зажимы для защиты от кражи (Продаются в пакетах по 20 шт. — необходимо заказывать партиями, кратными 20 шт.) Для использования только в системах горячего водоснабжения 1-1/4″ сменный комплект удаленных разъемов в сборе Для использования со снятыми с производства Дистанционно устанавливаемые операторы шкалы RA 2000 (013G8262 и 013G8222) ОРИЕНТАЦИЯ, ТРЕБУЕМАЯ ОПЕРАТОРОМ ЗАПАСНЫЕ ЧАСТИ И ПРИНАДЛЕЖНОСТИ Датчики…
Указанные температуры являются приблизительными. Установите диск на желаемую настройку.
Управление комфортом: управление температурой в помещении на комфортном уровне легко осуществляется путем поворота циферблата по часовой стрелке или против часовой стрелки. Циферблат имеет пронумерованную шкалу от 1 до 5, соответствующую температуре приблизительно от 57°F до 79°F (от 14°C до 26°C). Если помещение не занято в течение длительного времени, циферблат можно установить на символ «*» для защиты от замерзания (50°F или 9°C) для экономии энергии. Включены функции блокировки или ограничения температуры. Термостатический привод RA 2000 состоит из…
RA2000 РАЗМЕРЫ Размеры других изделий указаны на сайте: www.na.heating.danfoss.com Тип клапана РАЗМЕРЫ ТЕРМОСТАТИЧЕСКОГО КЛАПАНА Пожалуйста, отправляйте заказы по факсу/электронной почте: 416-352-5981/[email protected] Для получения технической помощи звоните: Toll Бесплатно: 866-375-HVAC (4822)
Danfoss Долговечные термостатические радиаторные клапаны (TRV) Простое решение для экономии энергии, повышения комфорта и уменьшения количества жалоб! Термостатические радиаторные клапаны (TRV) торговой марки Danfoss автоматически регулируют температуру в отдельных помещениях в системах парового и водяного отопления низкого давления и обеспечивают значительную экономию энергии.
Наши клиенты добились более чем 20% экономии на счетах за электроэнергию. Избегайте перегрева помещений и потерь энергии из-за открытых окон, установив TRV торговой марки Danfoss. Срок окупаемости наших TRV составляет менее трех лет, а прочность, качество и фундамент обеспечивают…
