Содержание

Рекомендации по выбору терморегулятора для водяного теплого пола



Водяной теплый пол как один из вариантов отопления на сегодняшний день является очень популярным и применяется довольно широко. Остановив свой выбор именно на таком способе обогрева, потребитель значительно уменьшает уровень расходов на отопление, обеспечивая при этом равномерное распределение температуры в квартире или доме, и экономит бюджет.


Кроме этого такое решение позволяет управлять температурой с учетом индивидуальных запросов. Эффективная работа управления теплым полом невозможна без терморегулятора, способного регулировать температуру помещения без особых сложностей. Он значительно экономит бюджетные средства, поскольку с его помощью можно установить в помещении оптимальную температуру. На современном этапе такая система отопления не может функционировать без терморегулятора.



Назначение прибора






К основополагающим преимуществам терморегуляторов относятся такие:



  • •    индивидуальная настройка температуры в отдельной комнате или, например, только зоне отдыха. Такое решение дает оптимальный тепловой уровень комфорта;
  • •    простота при устанавливании и подключении;
  • •    возможность комплексного управления от внешнего таймера;
  • •    низкая себестоимость при сопоставлении со стандартными формами отопления;
  • •    достаточно высокий уровень качества материалов;
  • •    функциональные возможности позволяют подобрать индивидуальную систему из разных видов;
  • •    точное поддержание температуры позволяет экономить 30-35% от общего потребления энергии.



Классификация терморегуляторов





  • •    механические – самые популярные из-за доступной стоимости. Они лучше всего поддерживают температурный режим в малых по объему помещениях – кухне, ванной и пр.;
  • •    электронные – их современный дизайн и свойства состоят в оснастке жидкокристаллическим дисплеем. Они выполняют функцию температурного контроля, преобразуя информацию в цифры, которые мгновенно отображаются на экране;
  • •    программируемые – преимущественно используются в больших помещениях. Они намного экономнее по электроэнергии. Современное оборудование предусматривает самостоятельную установку времени автоматического включения/выключения отопительной системы. Их дополнительным функциональным предназначением является поддержание различной температуры в четко обозначенное время. Такие приборы программируются на определенный временной отрезок: от суток до недели;
  • •    сенсорные – последняя модель.




По способам монтажа терморегулятор для водяного теплого пола подразделяется на два вида:



  • •    накладной – при наличии внешней проводки прикрепляется к стене;
  • •    встраиваемый – при его выборе нужно будет дополнительно купить короб для установки.


По функционированию устройства бывают такими:



  • •    с индикатором температуры воздуха;
  • •    с датчиком температуры водяного пола;
  • •    с оснасткой двумя видами одновременно.





Рекомендации по выбору устройства




Прибор с датчиком температуры воздуха не особо подходит для выбранной системы отопления. Сквозняк, поток теплого воздуха, исходящий от других источников тепла, обуславливают ошибочные температурные показатели.







Программируемый вариант категорически нельзя применять в небольших помещениях из-за небольшой мощности.


Электромеханический аналог при наличии в нем биметаллической термочувствительной детали характеризуется небольшой точностью. Несмотря на низкую стоимость при неправильном выборе места подключения эффективность его применения может быть сведена до нуля.




Наиболее популярны среди клиентов комнатные электронные устройства с датчиком пола. Простота эксплуатации, доступность людям зрелого возраста обеспечивается такими выгодными факторами, как надежность и бюджетность. При монтаже большой системы отопления либо 2-х средних можно установить и программируемый регулятор. Такое решение при хорошо подобранной программе с учетом площади жилища даст возможность сэкономить и окупить прибор за квартал. Монтаж сложных отопительных систем с делением на разные зоны лучше производить с программируемыми агрегатами. Кроме экономии это позволит достичь эффективного контроля температуры.


Самыми креативными являются приборы, которые позволяют давать команды просто по телефону (соблюдение технологии «умного дома»). Поскольку водяной теплый пол органично сочетается в структуре «интеллектуального дома», то процесс отопления можно контролировать и по интернету.


Ассортимент регулировочных устройств на современном рынке достаточно широк и разнообразен. При их приобретении следует обратить внимание мощность, наличие параметров защиты, способность к минимизации перепадов напряжения, устойчивость к влаге. Стоимость прибора зависит от таких показателей как функциональность, размер, градация температуры.

promplace.ru

Терморегуляторы отопления для радиаторов и теплого пола

Регулируемое отопление — это не только повышенный комфорт, но и возможность сэкономить. Как экономить? Термостаты и регуляторы позволяют тратить именно столько топлива, сколько необходимо на поддержание заданной температуры. Получается и комфортно и экономно. В середине зимы платить меньше если и получится, то незначительно. А вот в межсезонье, когда на улице еще не минус, но уже и без отопления никак, экономия может быть очень значительной. В этой статье поговорим об устройствах, которые работают независимо от котлов (их автоматика — это тема для целого цикла статей).

Виды терморегуляторов отопления

Первыми при словах «регулируемое отопление» на ум приходят устройства, которые могут изменять температуру отопительных приборов — радиаторов, полотенцесушителей или конвекторов. Радиаторы стоят практически в любом доме и квартире — без них в нашем климате перезимовать сложно.  Но не всегда и не во всех помещениях температура для нас комфортна. В одной может быть холодно, в другой — жарко. Изменить ситуацию может регулировка при помощи   термостатов для радиаторов отопления. Они несложны в установке, окупаются в первый же сезон.

Термостаты и вентили выполняют одну функцию, но предоставляют разную степень комфорта

Есть еще такие системы, как теплые полы. Бывают они электрическими и водяными. Температурой этих устройств тоже можно и нужно управлять. Для этих целей разработаны специальные термостаты для теплого пола. Для электрических — свои,  для водяных — свои. Они очень похожи, но естественно, есть отличия.

Терморегуляторы электрического теплого пола подают команду на изменение мощности нагрева или на отключение электропитания. Терморегуляторы водяного пола требуют установки дополнительных устройств: сервоприводов на каждом контуре теплого пола и, при большом количестве контуров, коммутационного узла.

Одна из схем регулирования температуры водяного теплого пола

Все устройства разные, но все устроены по одному принципу: при отклонении температуры контролируемой среды (теплоносителя или воздуха) от заданного значения, вырабатывается команда. Эта команда отрабатывается переключающими устройствами. Температура возвращается к норме. Следующая команда формируется при следующем отклонении.

Регулировка температуры батарей отопления

Термостаты радиаторов отопления работают независимо от котлов. Они вообще ни от кого не зависят. Потому могут устанавливаться в любых системах: индивидуального и централизованного отопления. Неэффективны они только с чугунными батареями: те имеют большую инерционность, из-за чего регулировать их температуру крайне сложно.

Сразу нужно сказать, что эти устройства могут только понижать температуру радиатора. Повысить изначально недостаточный нагрев они не могут. У большинства моделей проходное сечение небольшое, потому они сразу и значительно снижают теплоотдачу. Если вы только разрабатываете и рассчитываете систему отопления, нужно иметь это в виду и мощность радиаторов брать с запасом (как в основном и делают). А еще назначение у них такое — регулировать, а не увеличивать.

Есть термоклапаны для радиатор в однотрубной и двухтрубной системе. И использовать устройства для двухтрубной системы в однотрубной нельзя

Обязательно нужно помнить, что есть термостаты на однотрубные системы (с большим проходным сечением) и на двухтрубные (с малым). И ставить устройство с большим гидравлическим сопротивлением (для двухтрубной разводки) на однотрубную систему, значит намного снизить ее теплоотдачу (станет намного холоднее).

Конструктивно терморегулятор радиатора состоит из термоголовки и термокрана (термовентиля). Регуляторы температуры батарей отопления могут быть с ручным или автоматизированным управлением. Меняется при этом только верхняя часть — термоголовка. Корпус (правильное название «термостатический клапан») — универсальный. Мало того что к одному корпусу подходят разные термоголовки (ручные или автоматические), так еще и можно ставить их от разных фирм. Редкая универсальность.

Разница между ручным регулятором радиатора и автоматическим только в установленной термоголовке

Принцип работы термостата

Рассмотрим работу автоматизированного терморегулятора для радиатора. В его термостатической головке находится основной элемент, который обеспечивает работоспособность устройства: сильфон. Это небольшой эластичный цилиндр. Он заполнен веществом (газом или жидкостью), которое сильно изменяет объем с изменением температуры (при нагреве расширяется, при охлаждении сжимается). Вот как происходит регулировка температуры радиаторов отопления:

  • От теплого воздуха, проходящего вдоль термоголвки, вещество в сильфоне нагревается и увеличивается в объеме.
  • Цилиндр растягивается и давит на шток.
  • На конце штока закреплен запорный конус. Он, опускаясь, достигает седла крана и перекрывает теплоноситель.
  • Подача в радиатор теплоносителя перекрыта. Он остывает.
  • Вокруг остывшего радиатора воздух тоже становится холоднее, вещество в термоголовке регулятора охлаждается и сжимается. Цилиндр становится меньше в размерах.
  • Подпружиненный механизм поджимает уменьшенный в размерах сильфон, запорный конус приподнимается. Теплоноситель начинает поступать в радиатор, тот нагревается.
  • Далее процесс повторяется.

    Внутреннее строение термостата с сильфоном

Принцип работы прост и надежен. Количество циклов нагрева/остывания, на которые рассчитаны эти устройства, — порядка 10 тыс. Цена — от 15 евро (это у европейских производителей с хорошей репутацией, китайские, естественно, дешевле).

Виды

Регулировка батарей отопления возможна несколькими способами. У описанного выше варианта имеется существенный недостаток: термоголовка находится возле радиатора, а температура там намного выше, чем в комнате. Более точно контролировать температуру позволяют  модели с выносным датчиком. Он соединен с термоголовкой капиллярной трубкой.

Датчик температуры воздуха может быть выносным. Он соединяется с термоклапаном капиллярной трубкой

Есть еще один вариант  — вместо термоголовки ставят сервопривод и термостат. Между собой они соединены электрическими проводами. Датчик температуры воздуха находится в корпусе термостата. При снижении температуры на 1oC, термостат подает питание на сервопривод. Но там находится не моторчик и шестеренки, а сильфон. Только вещество в нем нагревается от термоэлемента. Питание от термостата поступает именно на термоэлемент. Далее механизм действует аналогично описанному выше.

Есть еще самый простой способ регулировки: ручной. В этом случае шток опускается и поднимается из-за того, что вы крутите ручку. Это способ самый простой, термоголовки — самые дешевые (порядка 4 евро), но он далеко не так удобен, как все описанные выше: приходится самому всякий раз крутить ручку и контролировать температуру по термометру.

Самый простой способ отрегулировать температуру радиатора — поставить регулировочный вентиль

Установка

Чаще всего терморегуляторы на радиаторы устанавливают на трубопроводе подачи. Одной стороной они вкручиваются в радиатор, вторая подсоединяется к трубе подачи. При установке важно правильно разместить устройство:

  • Термоголовка должна быть направлена горизонтально. Она не должна находиться над трубой.
  • Требуется соблюдать направление потока (стрелка на корпусе).
  • При установке в однотрубную систему обязательно наличие байпаса.

В принципе, при соблюдении всех этих условий, установить регулятор можно и на обратке. Он там очень хорошо работает.

Чтобы устройство работало правильно, нужно установить его «головой» в комнату

Более подробно, о том, как регулировать температуру радиаторов читайте тут.

Термостаты теплого пола

Теплый пол — это удобно и комфортно и такой способ отопления становится все более популярным. Несмотря на разные типы нагрева,  электрический и водяной теплый пол управляются схожими устройствами. Внутренняя механика изменений разная, а вот типы и виды терморегуляторов одинаковые.

Типы и устройство

По способу установки контролируемых параметров и по функционалу эти устройства делятся на:

  • Механические. Требуемая температура выставляется поворотом диска, на котором проставлены отметки. Модели самые простые и недорогие, но и самые надежные. Правда, без каких-либо дополнительных возможностей.
  • Электронный. Функционал тот же, только изменен принцип установки температуры — кнопками. Имеется также цифровой дисплей, на котором отображаются текущие и выставляемые температуры.
  • Программируемые термостаты или программаторы. Принцип задания параметров тот же — кнопки, а вот функций больше: есть возможность задать температуру по времени суток или по дням недели. Могут иметь переносные пульты управления.
  • Программаторы сенсорные. Аналогичны описанным выше программаторам, только используются сенсорные кнопки.

    Электронный и программируемый термостаты водяного пола очень похожм внешне, но электронные имеют больше кнопок, так как предлагают больше возможностей

Все эти устройства передают команды при помощи проводов, что делает их установку сложным и кропотливым делом. Но есть системы, передающие сигналы при помощи радиопередатчиков. Это тоже программаторы, но с еще более широким функционалом: некоторые из нах могут управляться через SMS, другие — от компьютера и планшета.

Датчики для термостатов теплого пола

Регулировка температуры может проводиться по степени нагрева пола, или по кондициям воздуха. Есть модели, которые имеют оба типа контроля. Тогда основной параметр — состояние воздуха, а контроль пола — вторичен. У таких термостатов имеются два датчика: температуры пола  (выносной) и воздуха (встроен в корпус).

Некоторые модели термостатов контролировать могут и температуру пола и температуру воздуха в помещении

Когда какой тип датчиков лучше применять? Отслеживать состояние воздуха желательно, если теплый пол — единственная система отопления. Ведь именно его температура тогда основной показатель. Если подогрев пола служит только для повышения комфорта — лучше отслеживать температуру под ногами. В этом случае она — главный критерий.

Если контролируется воздух, никаких дополнительных датчиков не нужно: они обычно встроены в корпусе терморегулятора. Для отслеживания степени нагрева пола нужно в стяжку или под напольное покрытие установить специальный датчик, который проводами подключается к определенным контактам на корпусе терморегулятора.

Принцип работы

Алгоритм работы, в принципе, ничем не отличается. При повышении температуры на один градус комнатный термостат электрического теплого пола отключает питание нагревательных элементов. В случае с водяным подогревом, закрывается подача теплоносителя. Система находится в таком положении до тех пор, пока температура не станет ниже заданного значения на 1oC. Тогда подача теплоносителя/электропитания восстанавливается. Так и происходит автоматическая регулировка температуры отопления с точностью до одного градуса.

Регулировкой температуру радиатора не поднять

И все-таки, хоть работа устройств схожа, но отличия есть. Читайте подробнее о регуляторах водяного пола тут, а в этой статье описаны термостаты электрического пола, их особенности и установка.

Итоги

Даже если ваш котел не позволяет поддерживать постоянную температуру в помещении или вы живете в квартире с централизованным отоплением, есть возможность повысить уровень комфорта. Если у вас слишком горячие батареи, установите радиаторные термостаты. Они бывают энергонезависимыми, и стабилизируют температуру с точностью до 1oC.

Такой же комфорт обеспечивают и регуляторы температуры теплого пола. Электрический подогрев вообще будет без них очень дорог, а нагревательные элементы из-за перегрева могут перегореть. Менее критичен теплорегулятор в системе водяного пола, но с ним намного комфортнее и дешевле (меньше расход топлива).

teplowood.ru

Как выбрать и установить терморегулятор для теплого водяного пола

Тёплые водяные полы перестают быть экзотической разновидностью приборов.

С каждым годом их доступность для покупателей возрастает.

И устройства используются при обогреве помещений разных назначений.

Такая система отопления может быть как основной, так и дополнительной. Данные свойства и определяют то, как выбирают терморегулятор для теплого водяного пола.

Основная информация

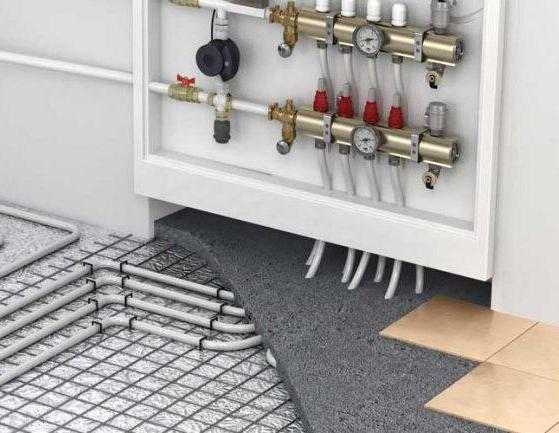

Теплый водяной пол

Характер применения подобных систем зависит от того, как складываются климатические условия в окружающей среде.

Если регион теплый, то и данная разновидность систем может стать основным источником обогрева.

Но от такого варианта применения отказываются на территориях с холодными, длинными зимами.

Ведь эффективной мощности не хватит для создания приемлемых условий.

И пол невозможно по определённым причинам нагревать до максимальных температур.

То, в каком режиме работает водяное оборудование, определяет, насколько комфортно людям будет в том или ином помещении.

Терморегуляторы как раз используются для обеспечения дополнительного контроля. Принцип работы остаётся примерно одинаковым, хотя моделей выпущено большое количество. Стоит заранее ознакомиться с главными особенностями приборов.

Регулировка температуры у водяных полов

У водяного тёплого пола имеется несколько систем – по одной буквально на каждую комнату. Внутри одного помещения допустимо использовать несколько контуров сразу. Автономное регулирование обязательны для систем и контуров по отдельности. Процесс осуществляется при участии так называемых коллекторов. С данным устройством соединяются приспособления других типов.

Насос монтируется для того, чтобы организовать подачу воды. Различные вентили контролируют подаваемые теплоносители по количеству. Датчики помогают осуществить контроль, как и сервоприводы.

Количество тёплой воды увеличивается, если датчик показал, что температура уменьшается. Процесс проходит и в обратном направлении. На каждый контур сервоприводы монтируются отдельно. Каждое устройство управляется датчиками. Внутри помещений дополнительно монтируют термостаты, позволяющие выбирать уровень нагрева. Либо их можно разместить внутри общего щита, отвечающего за управление.

Терморегулятор для теплого водяного пола

Это актуальный вариант при большом количестве комнат, требующих единого управляющего пульта.

Потому стоит задуматься о том, чтобы приобрести механический регулятор температуры водяного теплого пола.

Термостаты и сервоприводы нужны, чтобы автоматизировать эксплуатацию рабочих компонентов.

Это облегчает и вопрос обслуживания системы.

Терморегуляторы делают так, что температура внутри долго сохраняется на протяжении определённого срока.

В случае длительного отсутствия людей внутри помещения подача воды может сама по себе отключаться, либо включаться. Благодаря этому экономятся теплоносители.

Терморегуляторы: что они контролируют

Терморегуляторы отвечают за контроль нескольких параметров, в зависимости от характеристик оборудования и назначения:

  • Температура пола. Приспособления устанавливаются максимально близко по отношению к главному отопительному контуру. После этого можно увидеть, до какой степени нагревается финишное напольное покрытие. Отличный вариант для контуров с небольшой длиной, либо систем с водой и небольшой мощностью, которые становятся одним из дополнительных источников тепловой энергии.
  • Показатель температуры у воздуха. Монтаж при таких обстоятельствах предполагает, что терморегулятор размещают внутри корпуса конструкции. Настройка зависит от того, какие показатели температуры считаются комфортными для того или иного помещения. Данное решение используется совместно с системами большой мощности. При этом сам дом должен соответствовать общепринятым нормам по теплоизоляции. Иначе эксплуатация теплоносителей перестаёт быть рентабельной, потери ресурсов становятся слишком большими.
  • Комбинированный вариант. В данном случае учитываются показания сразу двух счётчиков. Один находится в помещении, а второй – рядом с системой отопления. Такие приспособления совмещаются с видами систем, выпущенных совсем недавно. При желании, пользователь может сделать так, чтобы основой стал только один из показателей.

При выборе подходящего варианта надо учитывать, сколько характеристик максимум может быть у одной системы. И сколько их нужно самому покупателю. Кроме того, важным становится климатическая зона, где всё находится.

О видах терморегуляторов

Современные промышленные компании выпускают большое количество моделей терморегуляторов.

Сенсорный программируемый терморегулятор

Покупатели могут выбирать следующие виды оборудования для того, чтобы создавать определённый микроклимат внутри помещения:

  • Механические разновидности. Это надёжные устройства, которые так же отличаются низкими ценами, простотой эксплуатации. Снабжаются защитным кожухом, изготавливаемым из пластика высокой прочности. Термостатическую головку надо просто поворачивать, чтобы контролировать показатель температуры. Обслуживание не связано с серьёзными затратами. Специальный диск со шкалой градации поможет подобрать точный уровень температуры в том или ином случае. Иногда одним из обязательных элементов выступает комнатный термостат для водяного теплого пола. Некоторые модели дополнительно идут с краном, который может полностью выключать, либо включать работу системы. Недостаток в том, что температура должна регулироваться постоянно. Показатели могут корректироваться только с применением ручного режима. Иногда встречаются недобросовестные производители, у которых температура всегда некорректная. Лучше заранее проверять, насколько используемая информация соответствует действительности.
  • Дистанционные сенсорные. За настройку параметров отвечает специальная сенсорная панель. Иногда так же используются дистанционные пульты управления. Контроль температуры облегчается благодаря использованию современных технологий. Параметров регулировки имеется сразу несколько. От производителя во многом зависит то, насколько надёжной будет та или иная установка. Лучше не экономить, потом затраты могут стать слишком большими.
  • Обыкновенные электронные. С такими же функциональными возможностями, как и у обычных сенсорных моделей. На корпусе ставится экран небольших габаритов. Для создания программы, при которой функционирует система, используется несколько кнопок.
  • Электронные с дополнительным программированием. Одно из самых сложных приспособлений. Позволяют задать программу даже на несколько суток, на неделю вперед.
    Можно, например, сохранять внутри помещения температуру с максимальным комфортом, только пока рядом находятся люди. На остальное время устройство переводят в режим так называемой дежурной эксплуатации. Потери по деньгам из-за необходимости оплачивать отопление заметно уменьшаются благодаря такой схеме работы. При использовании системы «умный дом» экономия может достигать 30 процентов. Можно только ко времени своего прихода увеличить температуру, тогда приход принесёт больше положительных эмоций. Допустим одновременный контроль показателей сразу нескольких регуляторов. Из недостатков отмечают высокую стоимость, а так же сложность регулировок, выполнения монтажных работ. Необходимо нанимать мастера с соответствующими навыками.
  • Радиоуправляемые. Стоимость у таких приборов неоправданно высокая, потому они используются реже остальных типов моделей. При этом отличия по техническим характеристикам отсутствуют.

В большей степени конкретный выбор зависит от того, какими будут условия эксплуатации. Не менее важный фактор – удобство интерфейса. С ним легко должны справляться даже дети и пожилые люди.

Управление температурой водяного тёплого пола – на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.


foxremont.com

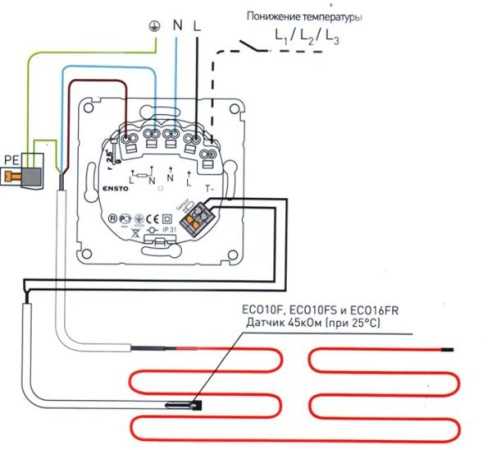

принцип работы, установка, схема подключения

Вы ищете средство, что экономить электроэнергию при эксплуатации теплого пола? Для этого существует идеальное решение – терморегулятор для теплого пола. Термостат будет эффективно регулировать и поддерживать заданную температуру. Конечно, это все при условии правильного выбора этого устройства и его монтажа.

Каким же образом терморегулятор для водяного теплого пола делает их экономически выгодными? Дело в том, что он не только, как может показаться, регулирует температуру, но и позволяет в ручном или автоматическом режиме устанавливать временной интервал нагревания. Термостат для водяных плов с обогревом обеспечивает изменение температуры в помещении в тепловом промежутке от 5 до 45 градусов. И делает это достаточно оперативно.

Предназначение

Основная задача, которую выполняет терморегулятор для водяного теплого пола – уменьшение или увеличение объема горячего теплоносителя из центральной системы отопления. Для нагревательных кабелей, работающих на электрической энергии, устройство регулирует мощность тока. Данные о текущих показателях температуры поступают от термодатчика. В водяном отоплении он устанавливается во входящий патрубок гребенки, для электрического – между кабелями нагрева.

Так как большинство моделей рассчитаны для комплектации электрических систем отопления, рассмотрим технические характеристики этой группы товаров:

    • Номинальная мощность. Выбор и монтаж терморегулятора теплого пола может осуществляться только после расчета мощности всей системы. Рекомендуется выбирать модель с небольшим запасом.
    • Способ регулирования температуры – автоматический или ручной.

  • Различия по способу монтажа — накладные или встраиваемые.
  • Возможность подключения нескольких датчиков температуры. Двухзонный терморегулятор для теплого пола считывает показания нагрева электрических элементов из воздуха в помещении. Такие устройства работают полностью автоматически, но имеют более высокую стоимость, чем модели с меньшими функциями.

Виды термостатов

Терморегулятор для водяных теплых полов можно классифицировать по разным показателям: типу, виду датчика, месту размещения и т. д. Однако, самым существенным признаком, конечно, является принцип действия.

prestigpol.ru

Установка терморегулятора теплого пола своими руками

Система подогрева пола позволяет поддерживать комфортный микроклимат в помещении, предоставляя владельцу возможность самостоятельного определения необходимой температуры. Для управления интенсивностью обогрева подобного рода системы комплектуются прибором, известным как терморегулятор.

Установка терморегулятора теплого пола

При желании с установкой упомянутого устройства можно справиться собственными силами. Исполнитель изначально должен настроиться на серьезность и ответственность предстоящего мероприятия, не забывая, при этом, о положениях техники безопасности.

Содержание статьи

Основные сведения о терморегуляторе для теплого пола

В состав системы, помимо непосредственно терморегулятора, включается специальный температурный датчик. Установка второго прибора выполняется с использованием гофрированной трубки из пластика. Это изделие располагается в стяжке пола.

Температурный датчик

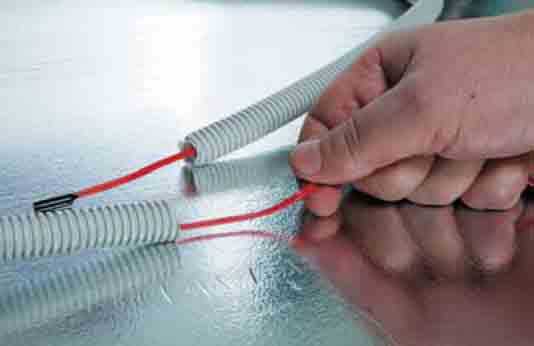

Температурный датчик должен быть смонтирован в гофротрубке

Современные термостаты имеют возможность программирования, что очень удобно. Например, владелец может настроить прибор таким образом, что при отсутствии хозяев теплый пол будет функционировать в режиме экономии энергии, а за некоторое время до прихода людей домой переключится в режим полноценного обогрева, обеспечив желаемую температуру в обслуживаемом помещении.

Регуляторы с функцией программирования стоят несколько дороже по сравнению с «собратьями» без такой возможности, однако, за счет экономии на расходе источника тепла, разница в цене компенсируется в среднем за 1-3 сезона.

Терморегулятор для теплого пола Thermo Thermoreg TI 900 программируемый

Классический вариант комнатного терморегулятора для теплого пола с выносным датчиком температуры

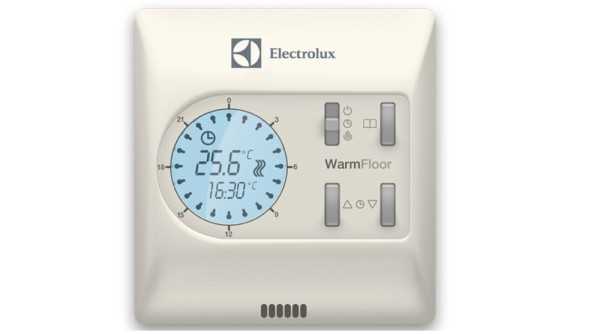

Терморегулятор ELECTROLUX ETA-16

Подготовка к работе

Прежде чем приступать к установке температурного регулятора, внимательно ознакомьтесь с положениями инструкции, приложенной производителем. Отдельного внимания заслуживает раздел, посвященный непосредственно установке приспособления, т.к. порядок выполнения данного мероприятия для разных моделей отличается.

Терморегулятор Thermoreg TI-200. Инструкция

Терморегулятор Thermoreg TI-200

Терморегулятор UTH-150 Euro type. Паспорт и инструкция по монтажу

UTH-150 Euro type

Снимите лицевую панель регулятора, осторожно демонтировав управляющее колесико. Чтобы это сделать, аккуратно подденьте элемент отверткой, а после открутите закрепляющий винт. Если выбранная вами модель регулятора оснащена защелками, достаточно попросту надавить на них отверткой и панель снимется.

Снятие передней панели

Важно! Если крышка не снимается, не нужно пытаться решить задачу посредством оказания механического воздействия. Так вы рискуете сломать крепежные элементы. В результате придется покупать новый регулятор. Лучше внимательно прочтите руководство производителя и разберите прибор в соответствии с приведенной последовательностью.

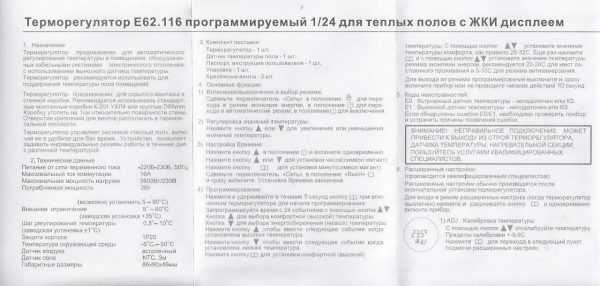

Терморегулятор E 62.116. Инструкция

Подготовьте нижеперечисленные приспособления для монтажа прибора:

  • гофротрубку. В большинстве ситуаций это изделие присутствует в заводской комплектации. Если конкретно в вашем случае производитель не укомплектовал свое изделие гофрированной монтажной трубой, купите ее отдельно. Оптимально подходит трубка, имеющая 16-миллиметровый диаметр. Для определения требуемой длины измерьте пространство между местами установки регулятора системы обогрева и температурного датчика;
  • отвертку;
  • крепежные винты;
  • монтажную коробку;
  • уровень;
  • индикационную отвертку. Предназначена для определения напряжения в сети. Можно заменить другим прибором с аналогичными функциями.

Нюансы монтажа разных видов терморегуляторов

Изучая инструкцию к выбранному терморегулятору, обратите внимание на заявленный производителем показатель площади обслуживания. Если вы планируете установить прибор в большом помещении, целесообразно будет разделить пространство на несколько областей и установить для каждой из них свой температурный регулятор. В противном случае устройство может попросту не выдержать подаваемую нагрузку и в его использовании не будет никакого смысла.

Регуляторы могут иметь разную конструкцию и функциональность. В зависимости от этого будет несколько различаться порядок установки устройства. Информация по этому поводу приведена в таблице.

Таблица. Отличия основных параметров терморегуляторов

ПараметрыПояснения
Конструкция термостатаВ продаже представлены встраиваемые и накладные устройства. Монтаж встраиваемого регулятора предполагает необходимость создания технологического отверстия в выбранной стене. В случае с накладным прибором отверстие делать не придется.
Особенности управленияПроизводители предлагают приборы с выносными и встроенными температурными датчиками. Также доступны комбинированные модели, оснащенные датчиками обоих типов.
Функциональные возможностиРанее отмечалось, что регулятор может иметь функции программирования либо же быть без таковых. Специалисты рекомендуют по возможности пользоваться настраиваемыми приборами, т.к. они обеспечивают более комфортные, экономные и в целом эффективные условия использования теплого пола.

Полезная информация об электропроводах

В коробку вводится несколько проводов, изоляция которых имеет разную окраску. В соответствии с общепринятыми положениями, на ноль заходит провод голубого цвета, фаза соединяется с проводом в черной изоляции, а заземление обеспечивается посредством провода в желто-зеленой оболочке.

Обратите внимание на цвет проводов

Найти фазу можно при помощи специального сетевого индикатора. Также в процессе подготовки вы должны измерить уровень напряжения, создаваемый между нулем и фазой. Нормальным считается показатель в 220 В.

Соединение проводов

Вы должны обрезать провода главного греющего кабеля, а также питания. Это можно сделать при помощи острого ножа либо специальных кусачек. Кабели необходимо обрезать таким образом, чтобы они выходили из монтажной коробки приблизительно на 5 см. Провода нужно зачистить. Если выполняется установка устройства с безвинтовым соединением, информация о рекомендованной длине данной зачистки будет приведена на корпусе прибора. Следите, чтобы зачищенные концы кабелей не соприкасались. Для соединения заземляющего провода с оплеткой греющего кабеля воспользуйтесь пайкой либо клеммой.

Далее вам нужно подключить питающий провод к устанавливаемому термостату. Схема подключения системы приводится в руководстве производителя либо на корпусе устройства. Для разных устройств она будет отличаться, поэтому уточните данный момент в индивидуальном порядке.

Подключение терморегулятора

Заведите фазный провод на соответствующий контакт устанавливаемого устройства. Узнать нужный контакт можно по маркировке латинской буквой L. Кабель нуля подавайте на клемму, обозначенную буквой N. Будьте внимательны: в продаже представлены системы, в которых на N-клемму предусматривается подсоединение основного греющего кабеля обустраиваемой системы. Уточните эту информацию в руководстве производителя перед выполнением работы.

Соедините датчик температуры с sensor-клеммами. Как отмечалось, данный датчик располагается в гофрированной трубе. Если он изначально не вставлен в трубку, вам нужно сделать это самостоятельно.

Установка термодатчика - размещение в гофротрубке

Установка термодатчика

Ключевые положения техники безопасности

Любые электромонтажные работы должны проводиться в строгом соответствии с техникой безопасности. Пренебрежение данными положениями грозит самыми неблагоприятными последствиями. Ключевые рекомендации следующие:

  • перед началом работы обесточьте всю квартиру/дом либо непосредственно линию, выделенную для подсоединения термостата, если такая возможность присутствует;
  • не включайте в электросеть разобранное устройство;
  • не используйте регулятор при температуре выше +40 и ниже -5;
  • не допускайте запыления термостата;
  • не применяйте для чистки устройства разнообразные растворители. Использование в этих целях бензола также недопустимо;
  • не занимайтесь ремонтом регулятора, не имея соответствующих навыков;
  • не допускайте превышения значений мощности и тока выше указанных в инструкции производителя.

Поэтапная инструкция по монтажу регулятора

Рассматриваемое мероприятие состоит из нескольких основных технологических этапов. Придерживайтесь приведенной последовательности, и все обязательно получится.

Первый этап. Вооружившись перфоратором, дрелью или другим подходящим инструментом, подготовьте в стене отверстие для подключаемого устройства. Его размер должен позволять установить коробку. На этом же этапе обустройте каналы для прокладывания кабелей и обустройства датчика. Поместите установочную коробку в ранее подготовленное монтажное отверстие.

Фото штробы в стене, соединяющей пол с терморегулятором

Штроба должна быть 20х20 мм

Второй этап. Уложите провода. Питающие кабели системы подогрева пола нужно подвести к коробке. На этой же стадии работы заведите в коробку провода температурного датчика.

Схема прокладки проводов в гофре

Третий этап. Установите температурный регулятор. Ваша задача сводится к простому фиксированию устройства в коробке.

Четвертый этап. Соедините главные узлы системы. На этой стадии вы должны четко следовать положениям инструкции производителя, т.к. последовательность действий несколько отличается для разных моделей устройств.

Подключение терморегулятора теплого пола

Пятый этап. Установите лицевую панель. Для фиксации используйте монтажные винты из комплекта. Проверьте ровность монтажа регулятора при помощи уровня. После этого закройте крышку термостата и включите напряжение. Если все в порядке, вы поймете это по загоревшемуся индикатору теплого пола или включению экрана регулятора. Можете приступать к настройке устройства.

Проверка системы

Важно! Специалисты рекомендуют принимать систему теплого пола в постоянную эксплуатацию минимум спустя 3-4 недели после заливки стяжки и укладки плитки, если она была выбрана в качестве финишного декоративного покрытия. Под воздействием тепла заливка может попросту растрескаться.

Исполнителю разрешается лишь измерить сопротивление, создающееся между греющими жилами, воспользовавшись специально предназначенным для этого инструментом. Полученные замеры сопоставляются с оптимальными значениями, приведенными в руководстве производителя. Если все в порядке, останется лишь дождаться полного высыхания и набора прочности стяжки, после чего систему, укомплектованную термостатом и сопутствующим датчиком, можно будет вводить в полноценную эксплуатацию.

Удачной работы!

Видео – Установка терморегулятора теплого пола

pol-spec.ru

Терморегуляторы для водяного теплого пола

Механизм действия

Терморегуляторы - устройства, контролирующие температурный режим в помещении. Принцип действия терморегуляторов таков - замеряется текущая температура в помещении, сравнивается с эталонным (установленным заранее вручную или автоматически) значением, после чего системе подогрева дается команда отключиться или включиться. Но, в отличие от электрического теплого пола, где терморегулятор непосредственно воздействует на систему подогрева, регулируя подаваемое на нее напряжение, терморегуляторы для водяного теплого пола могут действовать лишь опосредованно. Происходит это с помощью сервоприводов, устанавливаемых в распределительном коллекторе. Терморегулятор подает команду сервоприводу, а тот поворачивает кран, увеличивая или уменьшая циркуляцию воды в отопительном контуре «вверенного» ему помещения. Поэтому реакция на команды терморегуляторов в электрическом и водяном видах теплых полов разная: электрический реагирует мгновенно, меняя свою температуру, а водяной – спустя некоторое время, когда система заполнится необходимым количеством теплоносителя.

Виды терморегуляторов

Терморегуляторы для водяного теплого пола бывают двух видов: ручные и электронные. Ручные терморегуляторы (термостатические головки) – устройства, аналогичные тем, которые повсеместно устанавливаются на радиаторах отопления в многоэтажках. Температура для конкретного отопительного контура устанавливается вручную: вращая термостатическую головку, выбирают нужный режим. Ручные терморегуляторы просты в обслуживании и дешевы в установке, но требуют постоянного вмешательства человека в свою работу, а это, согласитесь, не слишком удобно.

Электронный терморегулятор представляет собой блок управления со встроенным датчиком температуры помещения (реже встречаются датчики температуры теплоносителя, встраиваемые непосредственно в пол). В самом простом виде блок снабжается рукояткой, поворотом которой устанавливается требуемая в помещении температура. Современная промышленность выпускает множество разновидностей электронных терморегуляторов. Вот некоторые из них:

- программируемые терморегуляторы. Например, с их помощью можно установить время поддержания температуры, режимы повышенного обогрева и экономии электроэнергии, максимальную температуру теплоносителя и т.д. «Венцом» программируемых терморегуляторов являются «интеллектуальные» терморегуляторы, которые самостоятельно рассчитывают режимы обогрева конкретного помещения, и выбирают оптимальный по экономии вариант;

- радиотерморегуляторы. В них, помимо стандартной «начинки» терморегулятора, находится встроенное радиоустройство. Управляющие сигналы на сервоприводы подаются посредством радиоволн. Такие терморегуляторы применяются, когда невозможно проложить проводные системы связи.

Выбор вида терморегулятора зависит от многих факторов и обычно подчинен конкретному техническому решению устройства системы водяных теплых полов.

semidelov.ru

критерии выбора и принципы монтажа :: SYL.ru

Производители теплового оборудования оснащают свою продукцию современными системами контроля и управления. Регуляторы прежних поколений с односложными настройками давно уступили место технологичным панелям с термостатами, которые дают возможность комплексного управления возможностями отопительной системы. Пример такого подхода демонстрирует термостат для теплого пола, позволяющий осуществлять всесторонний контроль как основных, так и второстепенных рабочих параметров.

Основные параметры выбора

В первую очередь нужно брать в расчет температурные нагрузки, с которыми в принципе должен будет работать термостат. Это диапазон конкретных температурных пределов, в рамках которых пользователь сможет осуществлять настройку. Большинство типовых моделей для домашнего применения регулируются в двух интервалах – или от 5 до 35 °C, или от 0 до 60 °C. Если же требуется захват и отрицательной температуры, то придется обращаться к мощным многофункциональным моделям. Широкими диапазонами настройки характеризуется термостат для теплого пола электрического с нагревательными матами. Такие модели располагают шкалой регулятора от -10 до 60 °C в среднем. Специализированные терморегуляторы, предназначенные для работы с высокотемпературными системами теплого пола, могут поддерживать и 150 °C.

Еще один существенный параметр выбора – показатель гистерезиса. Он обозначает пределы запуска и отключения обогрева. В частности если гистерезис составляет 2 °C, то при температуре 18 °C устройство будет поддерживать рабочий режим, пока значение термометра не достигнет 20 °C. Но эта функция присутствует не во всех моделях, а только в программируемых модификациях.

Электронный или механический прибор?

Модели с механической системой регуляции управляются вручную. Это недорогие устройства с простым функционалом без возможности программирования. Чаще всего такие термостаты представлены в виде панелей с поворотной ручкой, которая устанавливается на нужное значение по температурной шкале. Впрочем, и подобные модели не лишены современных опций. Наличие светодиодного индикатора и установка обогрева по таймеру – распространенный набор инструментов, которым оснащается термостат механический. Теплые полы с электронными регуляторами отличаются высокой эргономикой. Термостаты этого типа могут иметь кнопочные или сенсорные элементы управления, но главное их преимущество заключается в наличии ЖК-дисплея, на котором отражается полная информация о работе теплого пола. К слову, помимо температуры и основных настроек на панель могут выводиться сведения об уровне влажности, скорости ветра и других показателях, на которые хоть и не влияет система обогрева, но их может фиксировать выносной датчик.

Модели с возможностью программирования

Электронные модели могут поддерживать возможность программирования режима обогрева от нескольких часов до недель и даже месяцев. Данная функция позволяет составлять подробные расписания на включение теплого пола в определенные дни недели с указанием точного времени. Кроме того, указывается и температурный уровень, который будет поддерживать система. В этом сегменте тоже есть свои отличия. К примеру, современный программируемый термостат для теплого пола может настраиваться на самостоятельное определение температурного режима. Это значит, что в зависимости от погодных условий он будет работать с теми или иными параметрами. Информацию для такой саморегуляции будет предоставлять тот же датчик. От пользователя при этом требуется более кропотливая работа с настройками. Он должен будет через соответствующую программу термостата прописать алгоритмы действия системы в разных условиях.

Нюансы выбора датчика

Уже несколько раз подчеркивалась функция датчика в комплексе термостата, что вполне оправдано. Его главная задача заключается в фиксации температуры, на основе которой или сам пользователь, или терморегулятор будет принимать решения об изменении текущих параметров обогрева. Датчик может поставляться как в комплекте с термостатом, так и отдельно. В его выборе следует учитывать два аспекта – способ коммуникации с регулятором и место установки. Наиболее удобен термостат теплого пола с датчиком беспроводного типа. Такой способ организации взаимодействия между компонентами системы исключает потребность в прокладке провода для датчика, а также дает возможность располагать чувствительный элемент в любом месте. И здесь можно перейти ко второму критерию выбора – по месту расположения. Принципиальным является разделение моделей на комнатные и уличные. Первые могут интегрироваться в конструкцию термостата, а вторые размещаются на улице, что и позволяет им регистрировать целый комплекс климатических параметров.

Оптимальный класс защиты

Как раз для уличных датчиков особенно важна высокая степень защищенности, поэтому в их выборе следует учитывать наличие прочной и герметичной изоляции. Но и сам термостат должен иметь соответствующую защиту, уровень которой будет определяться условиями эксплуатации. Например, для жилой комнаты, которой не грозят неблагоприятные внешние воздействия можно приобрести термостат для теплого пола с классом защиты IP30. Это будет стандартный прибор с пластиковым корпусом, который убережет чувствительную начинку от случайных физических воздействий. Если же речь идет об установке в технических помещениях, в ванной или на кухне, то класс должен быть не менее IP44. Модели с такой защитой имеют пылевлагозащитные корпуса, препятствующие проникновению воды и грязи внутрь устройства. Для тех, кто хочет максимально обезопасить прибор, стоит предусмотреть наличие класса защиты IP54. Такие модели можно устанавливать даже на улице, как и выносной датчик.

Особенности работы термостатов для водяной системы

Модели термостатов для водяного напольного обогрева имеют несколько другое устройство и в целом принцип работы. В данном случае управление осуществляется через коллектор, который подсоединяется к трубам. На этот прибор заводятся два контура труб – от подающей гребенки и от обратной линии водообеспечения. Причем на оба входа в процессе эксплуатации будет осуществляться подача теплоносителя с одинаковой температурой. Непосредственно регулировку пользователь может осуществлять через систему запорной фурнитуры, которой оснащается термостат для водяного теплого пола. Механическая инфраструктура регуляции будет включать ручной термостат и воздушный клапан. В то же время важно предусмотреть возможность управления циркуляционным насосом для изменения нагрузок на контурах. В отличие от термостатов для электрических систем, водяные аналоги также включают в свою структуру манометр, позволяющий отслеживать и параметры давления в системе.

Что еще учесть в выборе?

Среди второстепенных критериев выбора можно отметить мощность и количество каналов. Мощностный потенциал не является существенным параметром по той причине, что нагрузки на этот прибор незначительны и сама его функция требуется минимум энергозатрат. Тем более что большинство стандартных моделей полностью охватывают максимальную мощность данной системы обогрева. И все же в случае риска колебаний нагрузок в сети стоит предусмотреть силовой потенциал на 15-20 % больше номинального для конкретного оборудования. Что касается количества каналов, то, в зависимости от модификации, термостат для теплого пола может подключаться к одной или двум системам. Вторые также называются двухзонными. Это значит, что прибор сможет одновременно управлять функциями двух систем обогрева.

Производители термостатов

В продаже доступны модели термостатов от фирм EBERLE, Teplotex, DEVI, OJETR и т. д. Если нужен недорогой, но надежный прибор, то можно обратиться и к продукции отечественного изготовителя «Джитуар». Предприятие выпускает типовые модели регуляторов для систем напольного обогрева в разных стилистических решениях, электронного и механического типа. И напротив, для обеспечения полного контроля с широким набором возможностей больше подойдет термостат теплого пола Legrand, который предлагает функцию программирования, работу с несколькими системами обогрева и высокую степень внешней защищенности. Прямую конкуренцию данным моделям составляет продукция OJ Microline. Кроме многофункциональности, устройства этого производителя характеризуются повышенной электротехнической защитой и высокопрочными элементами конструкции.

Общие принципы установки

Система управления формируется центральным блоком регуляции в виде термостата и устройством для измерения температуры – то есть датчиком. Монтаж реализуется на высоте не ниже 50 см, при этом устройства должны быть удалены от прямого воздействия других климатических приборов. Если используется комнатный термостат для теплого пола, то установка реализуется непосредственно к стене. Перед началом монтажа следует выполнить коммуникационные связки, обеспечивающие питание термостата, его взаимодействие с датчиком и с системой обогрева.

Способы монтажа термостата

Конкретная техника установки будет зависеть от конструкции термостата. Она может предполагать накладной способ монтажа, встраиваемый или установку с применением DIN-рейки. При этом термостат для водяного теплого пола интегрируется прямо в трубопроводную инфраструктуру с гребенкой, от которой отходят контуры подачи воды. Для его установки достаточно интегрировать запорную арматуру через соответствующие адаптеры, подключить манометр и коллектор.

Что касается накладного способа установки моделей регуляторов для электронных термостатов, то он реализуется с помощью специального короба, который прикручивается к стене. Далее в него устанавливается панель управления. Врезной способ монтажа предусматривает необходимость штробления ниши в стене, в которую будет интегрирован блок управления и электротехническая разводка. Сегодня распространено и подключение термостата теплого пола через DIN-рейку. В этом случае прибор будет соединен с коммуникациями прямо в распределительном щитке.

Заключение

Использование термостата в качестве управляющего инструмента для теплого пола дает не только эргономические преимущества. При грамотной настройке работы системы в соответствии с разными климатическими условиями можно рассчитывать на минимизацию энергоресурсов. Устройство будет автоматически отключать обогрев без надобности, и поддерживать его при необходимости. Впрочем, термостат для водяного теплого пола существенно обделен возможностями автоматизации. Как правило, такие устройства ориентируются на ручной контроль режима обогрева. Но и это не повод отказываться от такого типа обогревающих систем. Использование горячей воды само по себе обходится дешевле, чем эксплуатация электрических моделей теплого пола. И этот фактор зачастую становится определяющим в подборе систем обогрева.

www.syl.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
