Описание

Осуществляет контроль над температурным диапазоном.

Характеристики

org/PropertyValue»>

Размер длина, мм	100
Размер ширина, мм	200
Размер высота, мм	20
Вес, кг	0.1

Наличие

г. Обь, ул. Ломоносова, 38/1
тел: +7 913 750-15-88

Товар под заказ

г. Новосибирск, ул. Толмачевская 15/1
тел: +7 913 950-62-81

Товар под заказ

г. Бердск, ул. Вокзальная, 4/1
тел: +7 913 780-60-25

Товар под заказ

г. Новосибирск, ул. Тайгинская, 19 к.1
тел: +7 913 930-10-18

Товар под заказ

г. Новосибирск, ул. Большевистская 14/3
тел: +7 913 930-09-55

Есть в наличии

г. Новосибирск, ул. Станционная, 16/1
тел: +7 913 930-07-17

Товар под заказ

Будьте всегда в курсе!

Узнавайте о скидках и акциях первым

Новости магазина

Новости

Все новости

Статьи

Все статьи

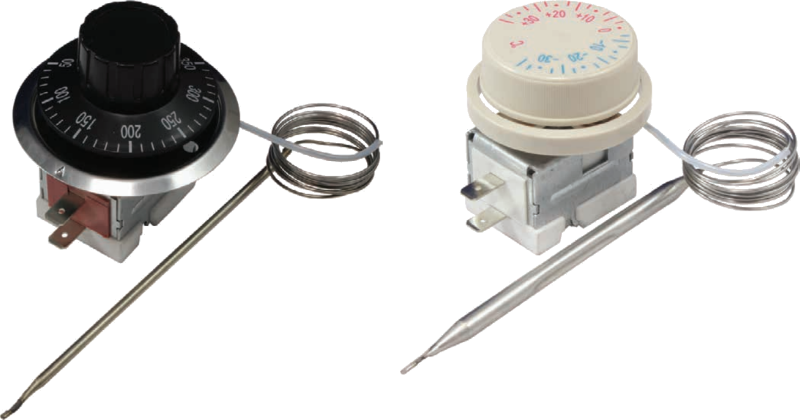

ДР-Т-5 термостат капиллярный

Термостат ДР-Т-5 с переключающимися контактами предназначен для автоматического поддержания температуры жидких или газообразных сред, неагрессивных к материалу термобаллона. Может использоваться для управления исполнительными устройствами (калориферами, приборами нагрева, теплообменниками, вентиляторами и т. д.), а также для включения сигнальных устройств.
Принцип работы основан на свойстве объемного температурного расширения. Чувствительным элементом является термобаллон из нержавеющей стали. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется, и через капиллярную трубку избыточный объем переходит в сильфон. Сильфон удлиняется и пере дает усилие на контактную группу, замыкается группа контактов, работающая на охлаждение. Когда температура среды понижается, жидкость в баллоне термостата остывает, сильфон уменьшается, давление с контакта пропадает, замыкается другая группа контактов, работающая на нагрев. Таким образом осуществляется автоматическое поддержание заданной температуры в системе.

Особенности ДР-Т-5:

• Установка температуры при помощи поворотной шкалы
• Не требует питания
• Ламели для подключения в комплекте

Технические характеристики ДР-Т-5:

Параметр	Значение
Диапазоны регулирования температуры	+30. ..+85°С	+30…+110°С	+50…+200°С	+50…+320°С
Дифференциал	±6°С		±12°С
Коммутационная способность реле	~16 (5*) А, 220 В (нагрев и охлаждение)
Механическая износостойкость	≥ 105 циклов
Сопротивление контактов	≤ 50 мОм
Сопротивление изоляции при испытании напряжением 500 В	≥ 100 МОм
Монтаж	В щит
Габаритные размеры измерительного блока	62×51×51 мм
Длина капилляра (Lc)	870 мм
Длина термобаллона (Lb)	85 мм	85 мм	60 мм	125 мм
Диаметр термобаллона (Db)	6 мм			3 мм
Вес	82 г	84 г	79 г	82 г

* для индуктивной нагрузки



ДОКУМЕНТАЦИЯ:

Руководство по эксплуатации скачать. ..



Капиллярный термостат, IP65 — Regin

Характеристики Программное обеспечение и документация Аксессуары

Артикул

(10 ст)

• MTIC30S

  Диапазон температур

  -30…+30 °С

  шагов

  1

  Примечание

  Гистерезис

  2…20 К

  Ступенчатый диф.

  —

  Макс. температура лампы

  60 °С

  Скрытая уставка

  —

  Подходящий погружной колодец

  ДР-01, ДР-02

  Погружной колодец для использования

  ДБЗ-01, ДБЗ-02

• МТИК30Ш

  Диапазон температур

  -30…+30 °С

  шагов

  1

  Примечание

  Гистерезис

  2…20 К

  Ступенчатый диф.

  —

  Макс. температура лампы

  60 °С

  Скрытая уставка

  х

  Подходящий погружной колодец

  ДР-01, ДР-02

  Погружной колодец для использования

  ДБЗ-01, ДБЗ-02

• MTIC30-2

  Диапазон температур

  -30…+30 °С

  шагов

  2

  Примечание

  Гистерезис

  1 К

  Ступенчатый диф.

  2…5 К

  Макс. температура лампы

  60 °С

  Скрытая уставка

  —

  Подходящий погружной колодец

  ДР-01, ДР-02

  Погружной колодец для использования

  ДБЗ-01, ДБЗ-02

• MTIC30

  Диапазон температур

  -30…+30 °С

  шагов

  1

  Примечание

  Гистерезис

  1 К

  Ступенчатый диф.

  —

  Макс. температура лампы

  60 °С

  Скрытая уставка

  —

  Подходящий погружной колодец

  ДР-01, ДР-02

  Погружной колодец для использования

  ДБЗ-01, ДБЗ-02

• МТИК30Р

  Диапазон температур

  -30…+30 °С

  шагов

  1

  Примечание

  Гистерезис

  Минимальный ручной сброс

  Ступенчатый диф.

  —

  Макс. температура лампы

  60 °С

  Скрытая уставка

  —

  Подходящий погружной колодец

  ДР-01, ДР-02

  Погружной колодец для использования

  ДБЗ-01, ДБЗ-02

• MTIC90S

  Диапазон температур

  20…90 °С

  шагов

  1

  Примечание

  Гистерезис

  2. ..20 К

  Ступенчатый диф.

  —

  Макс. температура лампы

  100 °С

  Скрытая уставка

  —

  Подходящий погружной колодец

  ДР-01, ДР-02

  Погружной колодец для использования

  ДБЗ-01, ДБЗ-02

• МТИК90Ш

  Диапазон температур

  20…90 °С

  шагов

  1

  Примечание

  Гистерезис

  2. ..20 К

  Ступенчатый диф.

  —

  Макс. температура лампы

  100 °С

  Скрытая уставка

  х

  Подходящий погружной колодец

  ДР-01, ДР-02

  Погружной колодец для использования

  ДБЗ-01, ДБЗ-02

• MTIC90

  Диапазон температур

  20…90 °С

  шагов

  1

  Примечание

  Гистерезис

  1 К

  Ступенчатая диф.

  —

  Макс. температура лампы

  100 °С

  Скрытая уставка

  —

  Подходящий погружной колодец

  ДР-01, ДР-02

  Погружной колодец для использования

  ДБЗ-01, ДБЗ-02

• MTIC90R

  Диапазон температур

  20…90 °С

  шагов

  1

  Примечание

  Гистерезис

  Максимальный ручной сброс

  Ступенчатая диф.

  —

  Макс. температура лампы

  100 °С

  Скрытая уставка

  —

  Подходящий погружной колодец

  ДР-01, ДР-02

  Погружной колодец для использования

  ДБЗ-01, ДБЗ-02

• MTIC120S

  Диапазон температур

  50…120 °С

  шагов

  1

  Примечание

  Гистерезис

  2…20 К

  Ступенчатая диф.

  —

  Макс. температура лампы

  150 °С

  Скрытая уставка

  —

  Подходящий погружной колодец

  ДР16, ДР-17

  Погружной колодец для использования

  ДБЗ-17

Технические характеристики

Технические характеристики капиллярного термостата, IP65

Чувствительный элемент	Спиральная медная колба, заполненная жидкостью
Лампа	Ø 9,5 (Ø 8 для диапазона 50. ..120°C)
Длина, капиллярная трубка	1,5 м
Контакты	Микропереключатели с однополюсными контактами (нагрев/охлаждение)
Коммутационная способность	15 (8) А, 24…250 В перем. тока
Температура окружающей среды	-35…+65°С
Влажность окружающей среды
Корпус	Основание Bayblend®, крышка из АБС-пластика
Вес	400 г
Размеры	108 х 70 х 72 мм
Класс защиты	IP65

Программное обеспечение и документация

Описание изделия

• MTIC (EN)

Инструкции

• MTIC (EN, SV, DE)

Аксессуары

DR-01

Гильза из латуни 120 мм, внешний Ø 11 мм, внутренний Ø 10 мм, соединение R 1/2”

DR-02

Гильза из нержавеющей стали AISI 304, 120 мм, внешний Ø 12 мм, внутренний Ø 10 мм, соединение R 1/2”

DR-05

Набор монтажных уголков для крепления капилляра

DR-16

Гильза из латуни 120 мм, внешний Ø 10 мм, внутренний Ø 8,5 мм, соединение R 1/2”

DR-17

Гильза из нержавеющей стали AISI 304, 120 мм, наружный Ø 10 мм, Ø внутренний 8,5 мм, соединение R 1/2”

Капиллярный термостат | НБВИК | Термостат водонагревателя

Капиллярные термостаты широко используются в электрических водонагревателях, фритюрницах, духовках, стиральных машинах, холодильниках и т.
