Как выбрать и установить терморегулятор для водогрея?
Терморегулятор для водогрея считается существенным элементом устройства накопительного водонагревателя. Важная задача прибора находится в поддержании заданного режима температур нагреваемой жидкости, а у определенных моделей он должен поддерживаться и при непредвиденном отключении электрического прибора во время появления поломок. Советы по поводу выбора и установки аналогичного прибора рассмотрим в этой публикации.
Специфики
Термостат отвечает за безопасность работы водогрея и выключает элемент нагрева на случай, когда температура достигла заданного значения. Если терморегулятор по каким-то причинам отсутствует или неисправен, то как только температура увеличивается, а значит и давления в середине герметичного корпуса, может случиться взрыв. Благодаря этому от квалифицированной установки и функционирования внешнего водяного термостата зависит безопасность находящихся вокруг.
Самые новые модели снабжены функцией непредвиденного отключения Трубчатого нагревателя при невысоком уровне либо полном отсутствии воды в бачке, что весьма комфортно в случае перебоев со снабжением водой, плохим напором и нередкими отключениями.
Рабочий принцип термостатического клапана весьма прост. Он заключен в отключении питания контактов Трубчатого нагревателя при достижении температурой заданной метки и в их соединении при уменьшении температуры жидкости ниже заданного значения. Почти что все модели внешних водяных термостатов снабжены индикаторной лампочкой, показывающей, в каком состоянии находится прибор: горящая лампочка означает работу элемента нагрева, а погасшая говорит про то, что нагрев воды до температуры которая задана случился, и электрическим водонагревателем можно пользоваться.
Необходимая температура задаётся на специальном электронном табло или при помощи механического тумблера все зависит от модели, и может быть изменена всегда по требованию клиента.
Очень современные и очень технологичные приборы в случае поломки электрического элемента нагрева очень быстро отключат его от сети и не допустят удара электричеством при принятии душа при незаземлённом бойлере. Также многие модели внешних водяных термостатов могут исполнять собственные функции даже при отказе электроники.
В данных случаях происходит непредвиденное отключение прибора при достижении температуры 95 градусов, а в водонагревателях косвенного нагрева последнего поколения – при 105 градусах.
Современные водонагреватели косвенного нагрева, в основном, уже оснащены терморегуляторами, среди них выделяют стержневые, электронные, биметаллические и капиллярные модели.
Стержневой терморегулятор является самым популярным типом бытовых внешних водяных термостатов и предоставлен в виде маленькой трубки, линейно расширяющейся как только температура увеличивается и давящей при этом на реле выключателя. Обратный процесс с включением Трубчатых нагревательных элементов происходит при остывании воды в бачке и уменьшении её температуры ниже заданных значений.
Среди хороших качеств моделей этого вида можно подчеркнуть низкую цену приборов, к недостаткам нужно отнести определенную погрешность в работе, связанную с близким размещением устройства к системе холодного водоподвода, благодаря чему работа термостатического клапана часто бывает не совсем корректной. В виду непрерывного охлаждения прибор не успевает вовремя ответить на нагрев жидкости и не выключает Нагревательный элемент трубчатого типа. Благодаря этому температура воды из накопительных электрических водонагревателей, оснащенных стержневыми терморегуляторами, часто превосходит заданные значения.

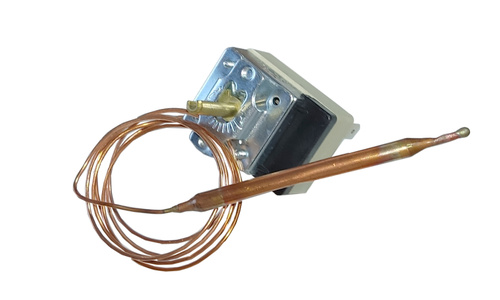

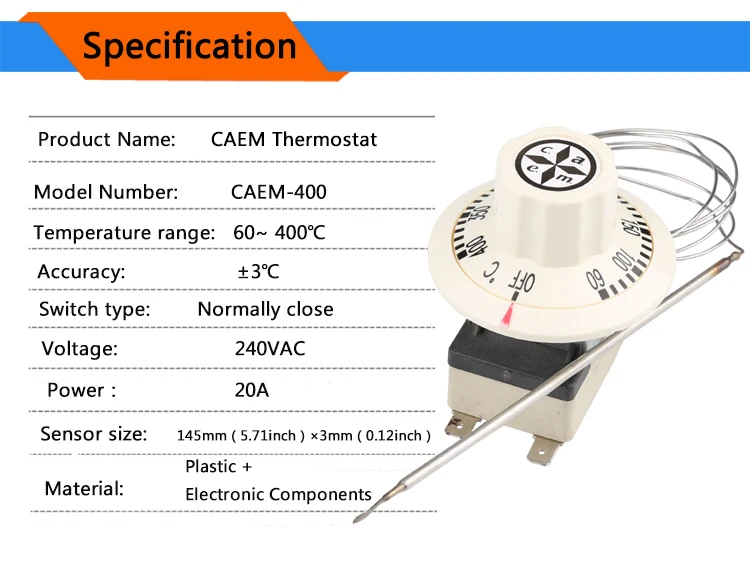

Капиллярный терморегулятор считается наиболее современным образцом внешнего водяного термостата и собой представляет трубку, в середине которой размещена капсула, содержащая играющую на контрастах жидкость. Как только температура увеличивается вода давит на мембранную ткань, которая, со своей стороны, размыкает контакты элемента нагрева. Этот вид терморегуляторов выделяется очень высокой точностью и большим эксплуатационным сроком.
Трубка, содержащая баллон, сделана из антикоррозийных сплавов, в связи с чем аппарат не подвергается возникновению ржавчины и окислению. Температурная погрешность капиллярных терморегуляторов не будет больше 3 градусов.
Электронный терморегулятор снабжен защитным реле, останавливающим работу Трубчатого нагревательного элемента при пустом баке. Цена подобных моделей несколько превосходит цену более обычных заменителей. Термостаты этого типа монтируются на водонагреватели косвенного нагрева популярных мировых брендов, и выделяются большой точностью, надёжностью и обычностью в применении. Очень технологичные модели имеют функцию программирования температуры и времени включения.
Биметаллические. Если в стержневых и капиллярных моделях индикатором температурные изменения считается жидкость, находящаяся в запаянной трубке, то в терморегуляторах данного вида роль жидкости исполняют железные пластинки. При изменении режима температур пластины меняют своё размещение и размыкают или замыкают электрическую цепь.
МаксЭлектро

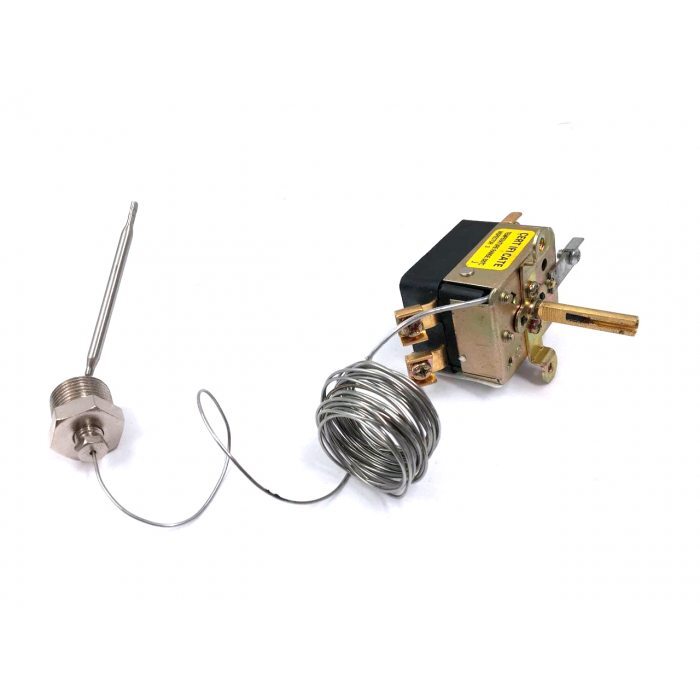

Капиллярные термостатические клапаны: рабочий принцип и область использования
Большинство оборудования функционирует в установленном диапазоне температур. Контроль над ним выполняется с помощью терморегуляторов, внешних водяных термостатов (температурный регулятор) и тепловых реле. Выбор определенных устройств устанавливается конструктивными свойствами техники, требованиями к точности контроля нагрева и прочими факторами. Капиллярный терморегулятор входит в число самых популярных устройств регулирования режима температур.
Рабочий принцип капиллярных терморегуляторовРабота капиллярного термостатического клапана основывается на первом законе термодинамики, который говорит, что при изменении температуры в термодинамической системе она делает механическую работу, пока не придёт к равновесному состоянию. Конструкция капиллярного термостатического клапана дает возможность контролировать температуру за счёт регулирования величины точки равновесия и в себя включает такие элементы:
- измеритель в виде железной капсулы, содержащей жидкость для работы;
- капилляр, объединяющий измеритель с регулирующим блоком термостатического клапана;
- выверяющий блок или электромеханическое реле, при помощи которого задаются необходимые параметры (ставится точка равновесия).
При нагреве датчика происходит расширение содержимого капсулы, которое через капиллярную трубку давит на мембранную ткань реле, а при достижении установленной температуры происходит отключение питания контактов. Обыкновенная погрешность подобного устройства составляет ±3-4°C. Подобный вариант контролирующих приборов, как капиллярный температурный регулятор, довольно прост, надежный и энергонезависим, за счёт чего используется в разной технике.
Область использования капиллярных терморегуляторовВ теории датчик температуры и выверяющий блок могут быть разнесены на любое расстояние. Более того, в них можно применять рабочие жидкости с разными физическими параметрами (к примеру, фреоны), что дает возможность применять капиллярный терморегулятор и при минусовых температурах в морозилках.
Очень часто данные устройства применяются в технике, где выверяющий блок нужно максимально обезопасить от нагревания. Благодаря этому термостаты капиллярного типа устанавливают в котлах отопления, проточных водонагревателях, электрических водонагревателях и другом теплотехническом оборудовании, духовых, пекарских и жарочных шкафах,кондиционерах и т.
д.
Капиллярные термостатические клапаны и термостаты
Большинство оборудования функционирует в установленном диапазоне температур. Контроль над ним выполняется с помощью терморегуляторов, регуляторов и тепловых реле. Выбор определенных устройств устанавливается конструктивными свойствами техники, требованиями к точности контроля нагрева и прочими факторами. Капиллярный терморегулятор здесь; входит в число самых популярных устройств регулирования режима температур.
Рабочий принцип
капиллярных терморегуляторовРабота капиллярного термостатического клапана основывается на первом законе термодинамики, который говорит, что при изменении температуры в термодинамической системе она делает механическую работу, пока не придёт к равновесному состоянию. Конструкция капиллярного термостатического клапана дает возможность контролировать температуру за счёт регулирования величины точки равновесия и в себя включает такие элементы:
- измеритель в виде железной капсулы, содержащей жидкость для работы;
- капилляр, объединяющий измеритель с регулирующим блоком термостатического клапана;
- выверяющий блок или электромеханическое реле, при помощи которого задаются необходимые параметры (ставится точка равновесия).
При нагреве датчика происходит расширение содержимого капсулы, которое через капиллярную трубку давит на мембранную ткань реле, а при достижении установленной температуры происходит отключение питания контактов. Обыкновенная погрешность подобного устройства составляет ±3-4°C. Подобный вариант техники на электрическом ходу https://www.scat-technology.ru/, как капиллярный термостат, довольно прост, надежный и энергонезависим, за счёт чего используется в разной технике.
Область использования капиллярных терморегуляторовВ теории датчик температуры и выверяющий блок могут быть разнесены на любое расстояние. Более того, в них можно применять рабочие жидкости с разными физическими параметрами (к примеру, фреоны), что дает возможность применять капиллярный терморегулятор и при минусовых температурах (в тех же холодильниках).
Очень часто данные устройства применяются в технике, где выверяющий блок нужно максимально обезопасить от нагревания.
Благодаря этому термостаты капиллярного типа устанавливают в котлах отопления, проточных водонагревателях, электрических водонагревателях и другом теплотехническом оборудовании, духовых и жарочных шкафах, разных системах машин, кондиционерах и т. д.
Принцип работы термостата в холодильнике
Капиллярный термостат TS-K6 6 метров
- Описание
- Детали
- Отзывы (0)

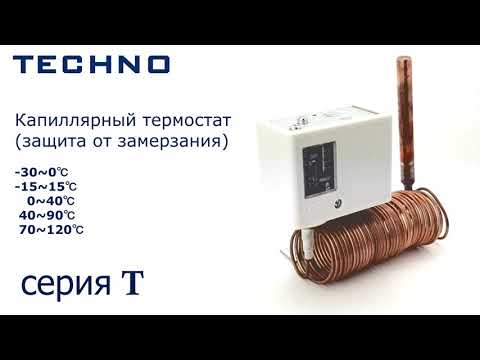

Капиллярный термостат TS-K6 6 метров для защиты от замерзания это реле температуры, предназначенные для контроля температуры в каналах систем вентиляции, отопления и кондиционирования, в том числе в тех случаях, где необходимо предотвратить образование льда.
Капиллярные термостаты контролируют температуру теплообменников в системах вентиляции и кондиционирования воздуха для предотвращения разрушения последних при замерзании теплоносителя.
Основная цель реле температуры TS-K6 – своевременно обнаружить, что воздух после теплообменника вентиляционной системы перестал прогреваться и есть угроза того, что жидкость, циркулирующая в калорифере, может превратиться в лед и разорвать трубки теплообменника. Температура срабатывания капиллярного термостата устанавливается с помощью колеса для регулировки, которое находится внутри корпуса температурного реле.
Термостат защиты от замораживания сигнализирует о срабатывании с помощью перекидного контакта SPDT и используется для инициализации следующих защитных функций в системах управления вентиляцией:
• остановка вентилятора,
• закрытие заслонки наружного воздуха,
• открытие клапана теплоносителя калорифера на 100%,
• запуск циркуляционного насоса теплоносителя,
• включение звукового или светового сигнала аварии.
Принцип работы капиллярного термостата для защиты от замораживания: газонаполненный капилляр (газ R134a), соединенный с диафрагмой внутри корпуса термостата, представляют собой измерительный элемент, который механически связан с толкателем контактной группы SPDT. Термостат защиты от замораживания чувствителен к падению температуры ниже установленного порога на длине участка капилляра от 30 см. При превышении температуры выше порога гистерезиса происходит автоматический сброс термостата.
Технические данные
| Диапазон настройки уставки термостата: | -15…+15 °C |
| Температура эксплуатации термостата: | -10…+55 °C |
| Рабочая среда капилляра термостата : | воздух |
| Повторяемость характеристик: | ± 1 °C |
| Точность срабатывания по уставке: | ± 1,5-2 °C |
| Ширина петли гистерезиса: | 3±1 °C |
| Сброс (возврат в исходное состояние): | автоматический |
| Тип чувствительного элемента: | Капиллярная трубка |
| Тип наполнителя капилляра: | Газ R134A |
| Длина капиллярной трубки: | 2, 3, 4, 6 метров |
| Контактная система: | Перекидной контакт – SPDT |
| Максимальная электрическая нагрузка: | 6А (250В) cos φ = 0,75 |
| Класс защиты (корпус): | IP 31 |
| Габаритные размеры (корпус): | 75x100x40 мм. |
| Подключение кабеля: | Уплотняемый ввод MG16 |
Артикулы
| TS-K2 | Реле температуры (термостат капиллярный) 2 метра |
| TS-K3 | Реле температуры (термостат капиллярный) 3 метра |
| TS-K4 | Реле температуры (термостат капиллярный) 4 метра |
| TS-K6 | Реле температуры (термостат капиллярный) 6 метров |
Только зарегистрированные клиенты, купившие данный товар, могут публиковать отзывы.
Переключатель капиллярного термостата | STEMCO by Senasys
Независимо от того, какой стиль или модель вы выберете, все капиллярные термостаты работают по одному и тому же принципу. Жидкость заключена в металл, и при изменении температуры жидкость либо расширяется, либо сжимается. Эта смена жидкости перемещает диафрагму, которая соприкасается с переключателем мгновенного действия, и либо открывает, либо закрывает цепь.
Наши термостаты также предлагают возможность компенсации температуры окружающей среды, чтобы компенсировать разницу температур, что обеспечивает более точное управление термостатом при изменении окружающей среды. Защитные гильзы и корпуса также доступны для всех моделей.
Все переключатели капиллярных термостатов Stemco, Cemco и Essex International, производимые Senasys, также могут быть изготовлены по спецификациям заказчика. Это гарантирует, что вы получите именно тот контроль, который вам нужен, не платя за функции, которые вам не нужны.
Капиллярные термостаты серии 351
Капиллярный термостат серии 351 представляет собой универсальную линейку термостатов с дистанционным измерением, доступных в виде колбы, капиллярной трубки или зонда. В каждом стиле доступно множество вариантов, включая фиксированную или регулируемую температуру, автоматический или ручной сброс, конструкцию из меди/медного покрытия или нержавеющей стали, и все варианты имеют несколько вариантов монтажа.
9№ 0003
Регулируемая отвертка с разъемами для подключения спереди идеально подходит для обогрева духовых шкафов, фритюрниц и водонагревателей.
Тип вала D регулируется и используется с ручкой, которая отлично подходит для конвекционных печей, жаровен, грилей, тостеров и посудомоечных машин.
Модели с фиксированной температурой обычно используются для обеспечения безопасности или приложений с высокими и низкими пределами.
Все варианты доступны как в виде зонда, более типичного для установки типа котла, так и в виде колбы и капиллярной трубки для более дистанционного измерения температуры.
Диапазон калибровки 0 ° F-700 ° F Действие переключателя SPDT
Опции диапазона Фиксированные или регулируемые Оценки переключателя 15-30 AMP
Варианты сброса Автоматические или ручные MAX Ambampient 250 °. F
Посмотреть характеристики капиллярного термостата серии 351
Капиллярные термостаты серии 352 Капиллярный термостат серии 352 предлагает дополнительный переключатель, открывающий диапазон применения капиллярного термостата.
2 переключателя могут быть любой комбинацией автоматического сброса SPDT или ручного сброса SPST. Дифференциал между двумя переключателями может быть установлен на заводе очень близко для двухполюсных приложений или увеличен для многоступенчатых приложений. Комбинация нагрева и охлаждения или вентилятора и ограничения от одного термостата. Используйте его для трехфазного или двойного разрыва линии. Эта серия оставляет приложения широко открытыми.
Диапазон калибровки 0 ° F-700 ° F Действие переключателя 2 SPDT
Опции диапазона Фиксированные или регулируемые Оценки коммутатора 15-30 AMP на переключатель
Варианты сброса или Manual Max Ammordient Ammordient Ammordient
. 250 °FПосмотреть характеристики капиллярного термостата серии 352
Капиллярные термостаты серии 354 В капиллярных термостатах серии 354 используется сквозной вал, обеспечивающий плавное и точное движение.
В сочетании с жесткими допусками вы получаете повторяемость на протяжении всего вращения циферблата. Боковая установка идеальна в местах с ограниченной глубиной. Серия 354 может использоваться для широкого спектра функций управления, включая спа, нагреватели для бассейнов, настенные обогреватели, тепловые насосы, управление вентиляторами, а также коммерческие плиты и оборудование для общественного питания.
Диапазон калибровки 0 ° F-675 ° F Действие переключателя SPDT
Опции диапазона Фиксированные или регулируемые Оценки переключателя 15-25 AMP
Варианты сброса Автоматический Ambertive 150 ° F
Max Ambertient 150 ° FView Технические характеристики капиллярного термостата серии 354
Капиллярные термостаты серии 358 Капиллярные термостаты серии 358 обладают той же универсальностью, что и серия 351, но имеют более компактную конструкцию.
Жесткие допуски серии 358 и небольшой перепад температур делают ее идеальной для коммерческого кухонного оборудования, водонагревателей и посудомоечных машин. Крепление доступно со стандартными центрами 1,75”, 1,312” и 28 мм, что делает его легко заменяемым термостатом. Все 359Серия доступна в медном, гальванизированном медном исполнении и конструкции из нержавеющей стали.
Регулируемая отверткой модель с разъемами для подключения спереди идеально подходит для обогрева духовых шкафов, фритюрниц и водонагревателей.
Тип вала D регулируется и используется с ручкой, которая отлично подходит для конвекционных печей, жаровен, грилей, тостеров и посудомоечных машин.
Модели с фиксированной температурой обычно используются для обеспечения безопасности или приложений с высокими и низкими пределами.
Диапазон калибровки 0 ° F-700 ° F Действие переключателя SPDT
Варианты диапазона Фиксированные или регулируемые рейтинги 15-30 Amps
.
Посмотреть характеристики капиллярного термостата серии 358
Узлы капиллярной диафрагмы серии 368Узлы серии 368 также известны как узел диафрагмы гидростата 368. Он состоит из колбы, капиллярной трубки и диафрагмы. Мембрана спроектирована для определенного движения при заданном изменении температуры. Гидрастат 368 представляет собой такой же узел диафрагмы, который используется в линейке термостатов серии 350. Они доступны в Меди, Покрытой медью или Нержавеющей стали.
Посмотреть характеристики термостата с колбой и капилляром серии 368
Защитные гильзы и опорные трубки Защитные гильзы представляют собой трубчатые фитинги, используемые для защиты датчиков температуры, установленных в промышленных процессах. Защитная гильза состоит из трубы, закрытой с одного конца и установленной в технологическом потоке. В настоящее время мы производим несколько разновидностей, в которых размещаются как RTD, так и наши капиллярные датчики температуры.
Комбинации материалов, таких как латунные фитинги с трубками из нержавеющей стали или меди, являются нашими стандартными моделями.
Щелкните здесь, чтобы получить дополнительные варианты и информацию о наших защитных гильзах и опорных трубках.

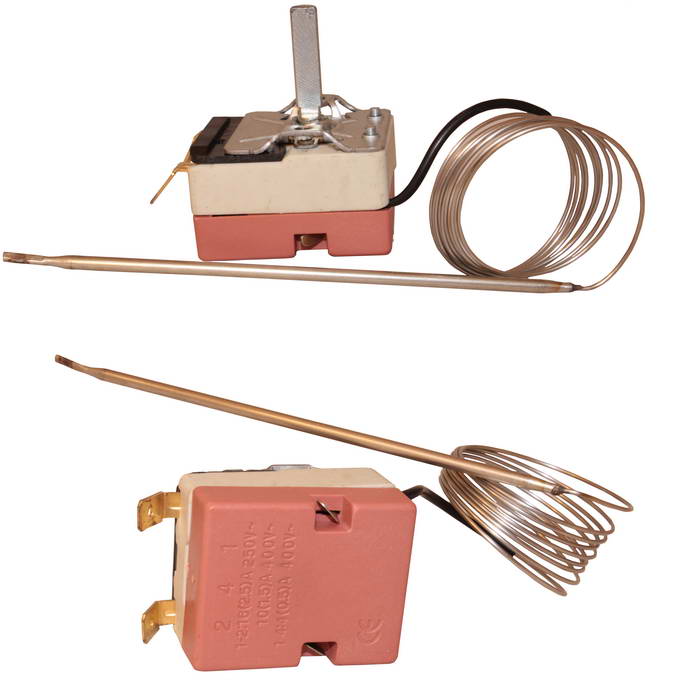

Капилляр
Основным преимуществом капиллярных термостатов и термовыключателей является возможность размещения датчика в положении, отличном от положения корпуса термостата. Широкий спектр использования включает, например, котлы, электрические печи, масляные радиаторы и т.д.
Защитный термовыключатель 89.00 представляет собой электромеханический защитный термовыключатель с капиллярным датчиком, сертифицированный по DIN EN 14597 и EN60730-1/2-9.
электрическая духовка. RT не предназначен для использования в качестве разъединителя.RT 8801 (RT в последующем тексте) предназначен для регулирования температуры в устройствах с питанием от переменного тока, например. масляные радиаторы. RT не предназначен для использования в качестве разъединителя.
RT 8802 (RT в последующем тексте) предназначен для регулирования температуры в устройствах с питанием от переменного тока, например. электрический котел. RT не предназначен для использования в качестве разъединителя.
Капиллярный термостат поддерживает температуру в приборе или его части в заданном пользователем диапазоне, электрическая цепь включается и выключается в зависимости от температуры.
Типичное использование термостата KR — регулирование температуры в электрических водонагревателях.
Капиллярный термовыключатель КНТП 8823.02 (далее КНТП) — устройство защиты от перегрева, предназначенное для ограничения температуры в устройствах с питанием от сети переменного тока в нештатных режимах работы. КНТП 8823.02 (вместе с РТ 8803.02) предназначен в основном для котлов.
RT 8803 (RT в последующем тексте) предназначен для регулирования температуры в устройствах с питанием от переменного тока, например. водонагреватель. RT не предназначен для использования в качестве разъединителя.
