Комнатный термостат (терморегулятор) для котла отопления

Здесь вы узнаете:

Некоторые модели отопительных котлов наделяются электронными схемами, необходимыми для расширения функционала и более удобного управления микроклиматом в доме. Оборудование получается сложным, но радующим изобилием сервисных возможностей – от автоматической регулировки температуры в контурах до управления внешними вспомогательными узлами. Неоспоримым преимуществом является возможность подключения дополнительных управляющих модулей. Например, терморегулятор для котла отопления поддержит заданный температурный режим и обеспечит удобство управления обогревом.

Для чего нужны комнатные термостаты

Владельцам простых отопительных котлов не приходится задумываться об удобстве управления климатом в доме. Чаще всего все регулировки на таких котлах сводятся к одной простой ручке выбора степени нагрева теплоносителя – здесь используется простая шкала с цифрами от 0 до 9. В осенние холода оборудование работает на единичке или двойке, а в крепкие морозы пользователи устанавливают ручку на более высокие цифры.

Таким образом, здесь используется простейший терморегулятор, ориентирующийся на температуру теплоносителя в системе. Требуемый уровень нагрева устанавливается вручную, а дальше в котле начинает работать простой термоэлемент на основе биметаллической пластины – он включает розжиг, обеспечивает подачу газа на горелку. Такая схема используется во многих простых моделях.

Более продвинутые котлы регулируют температуру степень прогрева помещений следующим образом:

Модели с выносным датчиком будут регулировать температуру именно того места, где установлен сам датчик.

  • По электронному датчику контроля температуры теплоносителя в системе отопления;
  • По выносному датчику температуры воздуха;
  • По температуре воздуха за пределами помещений;
  • По датчику, располагаемому в выносном комнатном терморегуляторе.

Погодозависимые датчики используются потребителями крайне редко – люди привыкли полагаться на собственные ощущения. Поэтому они выбирают контроль температуры теплоносителя или контроль температуры внутреннего воздуха.

Выносной терморегулятор для котла – это внешний управляющий модуль, устанавливаемый в произвольной точке домовладения или квартиры. Он включает в себя комнатный датчик температуры и органы управления. Основная функция этого миниатюрного прибора – отслеживание заданной температуры, основываясь на показаниях термоэлемента. С понижением температуры регулятор передает на котел команду включения отопления, а после достижения заданного значения отключает горелку.

Терморегуляторы для котлов отопления обладают и дополнительным функционалом:

  • Регулировка температуры в контуре горячей воды – не самый нужный регулятор, но в некоторых моделях он есть;
  • Задание дневного и ночного температурного режима – оборудование само понизит ночную температуру до установленной отметки;
  • Управление отоплением по заданной программе – терморегулятор будет включать и отключать горелку котла, ориентируясь на заранее введенные данные. Например, мы можем запрограммировать оборудование на неделю вперед;
  • Управление внешним оборудованием – это бойлеры косвенного нагрева, солнечные коллекторы и многое другое.

Благодаря выносной конструкции, терморегуляторы обеспечивают удобство управления работой котла отопления, который может стоять в каком-либо удаленном помещении – это кухня, ванная комната или подвал.

Функционал терморегуляторов варьируется в широких пределах. Самые простые модификации представляют собой одну-единственную ручку регулировки с механической шкалой. Более сложные приборы оснащаются несколькими регуляторами и электронными табло, на которых отображаются различные данные. Соответственно, и цены на такие приборы выше – они являются более продвинутыми, даря пользователям множество сервисных функций.

Как работают терморегуляторы для котлов отопления

Термостат для газового котла – это полноценный выносной пульт управления. Судите сами – если котел висит на кухне, то для того чтобы убавить температуру в отоплении, вам придется встать с дивана и посетить кухонное помещение. Если бы в комнате был установлен терморегулятор, достаточно было повернуть ручку или нажать на кнопку понижения температуры. Хуже всего, если отопительное оборудование смонтировано в труднодоступном месте – в этом случае без выносного пульта управления просто не обойтись.

В программируемых термостатах можно задавать различные температурные режимы для дня и ночи.

Основой любого терморегулятора для котла отопления является температурный датчик. Он анализирует температуру воздуха в обогреваемых помещениях, управляя работой горелки и прочих узлов. Выставив ручкой или кнопками +22 градуса, можно оставить технику в покое – она сама обеспечит достижение заданного температурного режима. Какой бы ни была температура наружного воздуха, температура в помещении будет держаться на одной и той же отметке.

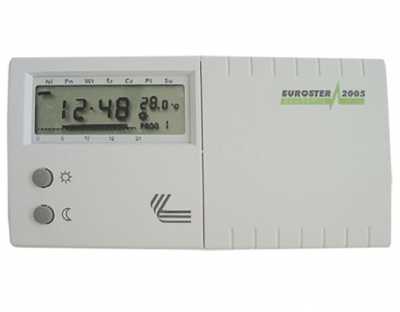

Программируемый комнатный термостат устроен сложнее – здесь мы можем задать определенную программу работы отопления. Например, в дневное время выставляем +23 градуса, а в ночное время выставляем +20 градусов (при пониженной температуре сон будет более крепким и здоровым). Также мы можем задать температуру в контуре горячего водоснабжения или отрегулировать степень нагрева теплых полов.

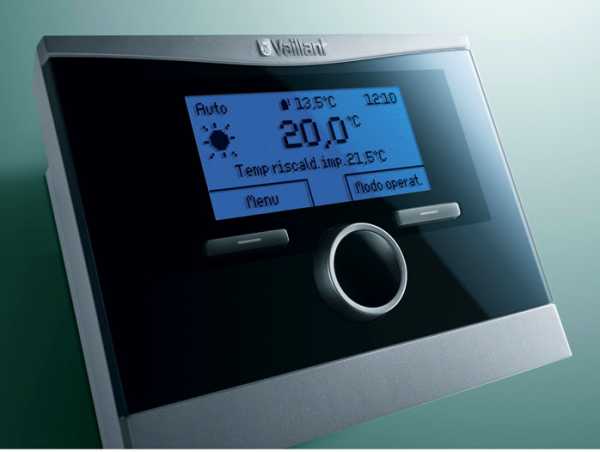

Более сложный и продвинутый комнатный термостат для газового котла сможет работать сразу с несколькими отопительными контурами отопления, обеспечивая раздельную регулировку температуры.

Плюсы и минусы комнатных термостатов

Терморегулятор для котла отопления – это всего лишь удобное дополнение, обеспечивающее температурный контроль и управление различными сервисными функциями. Этот прибор не является обязательным узлом отопительной системы, в некоторых случаях можно обойтись и без него. Комнатный регулятор температуры удобен в больших домовладениях и в многокомнатных квартирах, когда котел может стоять слишком далеко – в этом случае температуру можно будет отрегулировать, например, из гостиной.

Давайте рассмотрим все достоинства терморегулятора для котла отопления:

Единожды настроив такой прибор вы сможете долгое время наслаждаться комфортной температурой в вашем жилище.

  • Обеспечивает соблюдение заданного температурного режима – вы сможете создать в квартире или в доме комфортную обстановку без дополнительных усилий;
  • Автоматизация работы отопительной системы – за это отвечает функция программирования;
  • Применение терморегулятора позволит снизить потребление газа котлом отопления – тем самым достигается экономия на коммунальных платежах.

К сожалению, не обошлось и без недостатков:

  • Проводной комнатный регулятор для газового котла требует прокладки кабеля – это легче сделать на этапе постройки дома, чем прокладывать его поверх сделанного ремонта;
  • Стоимость оборудования – продвинутые терморегуляторы стоят довольно дорого. В противном случае придется обойтись без дополнительных функций.

Недостатки не самые страшные, поэтому с ними можно мириться. В конце концов, за удобство нужно платить.

Основные виды термостатов

Термостат комнатный для котла отопления – штука нужная и удобная. Но в продаже этих терморегуляторов столько, что разбегаются глаза. Давайте посмотрим, чем отличаются друг от друга эти устройства и в чем заключаются особенности их работы в системах отопления. Для начала обсудим деление на электронные и механические модели – кстати, последние стоят заметно дешевле, но уступают по функционалу.

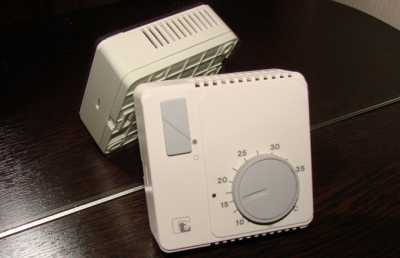

Механические модели отличаются простотой и надежностью.

Механический терморегулятор для котла отопления – это регулятор температуры с самым простым внутренним устройством. Внутри мы найдем простой термоэлемент на основе биметаллической пластины (иногда используются другие типы датчиков), управляющий сухими электрическими контактами. За установку температуры отвечает соответствующий регулятор. Благодаря простому устройству, оборудование отличается своей дешевизной. Но здесь отсутствует какая-либо автоматика.

Обратите внимание, что терморегулятор для котла отопления и комнатный механический термостат для котла отопления являются двумя разными приборами – первый представляет собой внутренний узел отопительного оборудования.

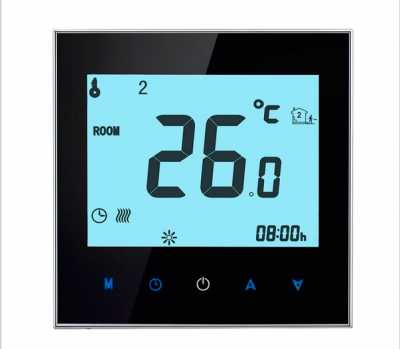

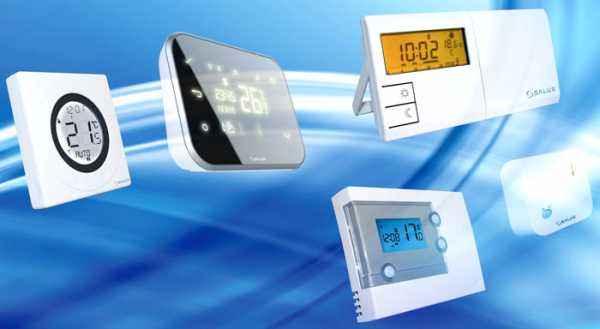

Электронный терморегулятор для котла отопления представляет собой более продвинутый прибор. Температурный контроль в нем обеспечивает точный электронный датчик, фиксирующий изменения температуры с точностью до десятых долей градуса. Самые простые модификации обладают минимальным набором функций – это контроль работы контура отопления. Более продвинутые модели порадуют мощным функционалом:

  • Контроль контура горячего водоснабжения;
  • Работа по программе;
  • Работа с теплыми полами;
  • Отображение даты и времени;
  • Дневной и ночной режимы работы отопления;
  • Ночная подсветка и многое другое.

Большинство представленных в продаже терморегуляторов для котлов отопления представлено именно электронными моделями – «механика» встречается в магазинах гораздо реже.

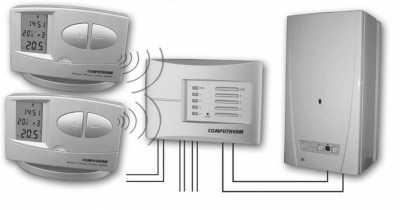

Беспроводные терморегуляторы очень удобны в установке, так как не требуют прокладки кабелей.

Терморегуляторы для котлов отопления подразделяются на проводные и беспроводные. Проводные модели отличаются более доступной ценой. Подключение терморегулятора к котлу выполняется с помощью двухпроводного кабеля – он прокладывается под штукатуркой или укладываемся в плинтусы или кабельные каналы. Оптимальное сечение каждого проводника составляет 0,75 кв. мм.

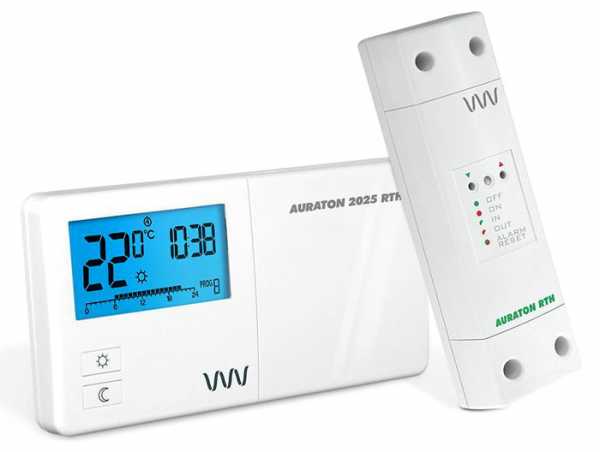

Беспроводной термостат – штука более интересная, так как не требует прокладки проводов. Радиус действия у этого прибора составляет до 100 метров в прямой видимости. В реальных условиях он падает в 1,5-2 раза за счет стен. Хуже всего сигнал проходит в квартирах, где стены бывают сделаны из железобетона. Зато не нужно прокладывать соединительный кабель, что актуально для построек, где уже сделан ремонт.

Популярные модели

Далее мы рассмотрим самые популярные модели комнатных терморегуляторов для котлов отопления.

Zilon ZA-1

Типичным представителем механической категории является термостат Zilon ZA-1. Это самая простая модель с релейным выходом, созданная для работы с оборудованием, поддерживающим подключение «механики». Диапазон срабатывания температурного датчика – от +10 до +30 градусов.

В данной модели используется газонаполненный датчик, управляющий сухими электрическими контактами. Термостат не рекомендован к установке в помещениях с повышенной влажностью.

Protherm Exacontrol

Комнатный терморегулятор для газового котла под названием Protherm Exacontrol создан для работы с отопительным оборудованием от одноименной марки. Но он может работать и с любыми другими котлами. Он регулирует температуру в диапазоне от +5 до +35 градусов, причем только в отопительном контуре. Для удобства работы прибор оснащен жидкокристаллическим дисплеем. Терморегулятор создан для тех, кому не нужен лишний функционал.

Более продвинутая модель Protherm Exacontrol 7 наделена функцией программирования – можно запрограммировать режимы работы на неделю вперед. Также есть некоторые различия в индикации, здесь она более расширенная.

SALUS Controls VS20WRF

Из беспроводных комнатных терморегуляторов для котлов отопления мы можем выделить модель SALUS Controls VS20WRF. Это многофункциональный прибор, умеющий управлять сервоприводами. Он обеспечивает температурный контроль в диапазоне от +5 до +35 градусов, умеет работать по одной из заложенных в память программ, поддерживает подключение выносных датчиков. Для контроля текущего режима работы прибор оснащен большим жидкокристаллическим дисплеем.

Как установить терморегулятор

Купить подходящий термостат можно в любом магазине, торгующем теплотехникой. Они представлены сотнями модификаций, как простых, так и более продвинутых. После выбора и покупки подходящей модели можно приступать к установке. Далее мы расскажем, как подключить терморегулятор к котлу – в этом нет ничего сложного.

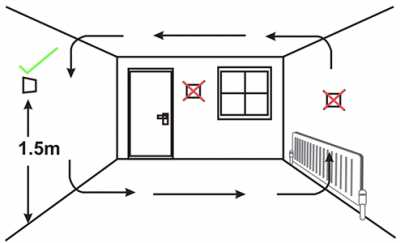

Правильная установка терморегулятора в жилом помещении.

Для того чтобы установить терморегулятор на котел, следует определиться с местом его установки. На прибор не должны попадать прямые солнечные лучи, он не должен располагаться в зоне сквозняков. Также необходимо проследить, чтобы рядом не было никаких отопительных приборов – в противном случае будет трудно добиться необходимой температуры. От терморегулятора к котлу отопления прокладывается двухпроводный кабель.

В случае с беспроводным оборудованием его достаточно прикрутить к стене в любом подходящем месте.

Далее нужно настроить терморегулятор – для этого необходимо снять или установить перемычку, располагающуюся на плате котла или в каком-то определенном его месте. Так, агрегат сможет понять, что он будет работать с выносным термостатом. После это приступаем к тестам, проверкам и программированию. При использовании беспроводной модели проводится ее сопряжение с котлом согласно прилагаемой инструкции.

Термодатчик для котла отопления, представляющий собой внутренний узел отопительного оборудования, устанавливается путем замены вышедшего из строя датчика.

remont-system.ru

регулятор температуры или нечто более важное?

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Чтобы управлять котлом и всей системой отопления предусмотрены специальные элементы, которые позволяют уменьшить энергозатраты на обогрев, а также помогают создать оптимальный температурный режим и при этом не допустить перегрева помещения. К таким элементам относится терморегулятор для котла отопления. Регулятор температуры позволяет экономить до 20% топливных ресурсов, а за счет чего, мы расскажем в этом обзоре.

Качественный термостат заметно уменьшает расходы на топливное сырье

Содержание статьи

Терморегулятор для котла отопления: регулятор температуры или не только?

Бывает несколько разновидностей котлов. Это газовые, твердотопливные, а также электрические модели. Материал изготовления подобного оборудования чугун или сталь. Контроль и настройка температуры осуществляется при помощи специального термоэлемента. Данное оборудование представляет собой конструкцию из металла. В результате термического расширения меняется положение рычага, который перемещает заслонку. Чтобы горение разрослось, заслонка приоткрывается. В более новых конструкциях монтируются  контроллеры, которые могут регулировать воздушные потоки.

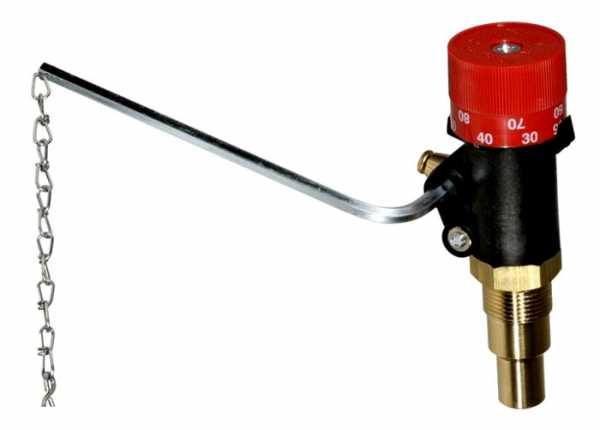

Термостатический регулятор тяги для твердотопливного котла

Чаще всего используются газовые модели, которые бывают одноконтурными и с двумя контурами. Некоторые модели имеют отдельные комнатные терморегуляторы для газового котла для схемы с горячим водоснабжением и  контуром на отопление.

Электрические аппараты отличаются большим КПД и несложным подключением. В подобных конструкциях существует защита от перегрева и регулировка температуры. С применением механического таймера производятся разные способы контроля температуры. Чаще агрегат просто включается/выключается при понижении/превышении температуры. Но также возможно задать определенное время включения.

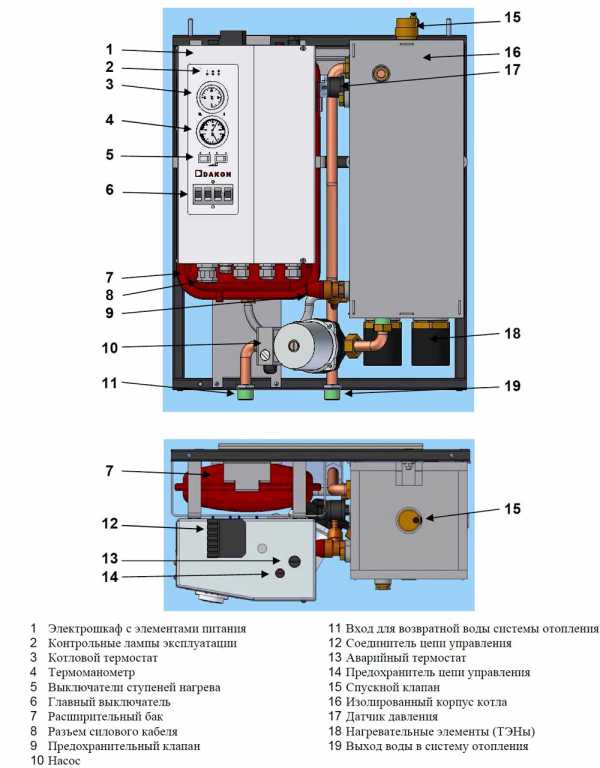

Конструкция электрического агрегата
Полезная информация! Механические устройства обладают круглым циферблатом. Чтобы установить время включения нужно повернуть диск. Подобные приспособления просты в регулировке.

Разновидности регулирующих приборов

Терморегуляторы  для котла отопления с опцией регулирования температуры разделяются на несколько видов:

  • механические модели с одной функцией;
  • программируемые модели с большим набором вспомогательных настроек.

Беспроводные модели

Также подобные конструкции бывают беспроводными и проводными. Терморегуляторы устанавливаются в выбранное  место, подсоединяется датчик температуры и соединяется с управляющим устройством.

Схема конструкции регулирующего прибора

Обратите внимание! К термостатам необходимо обеспечить постоянный доступ воздуха во избежание перегрева. Также рядом не рекомендуется устанавливать электроприборы.

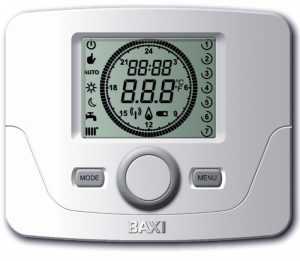

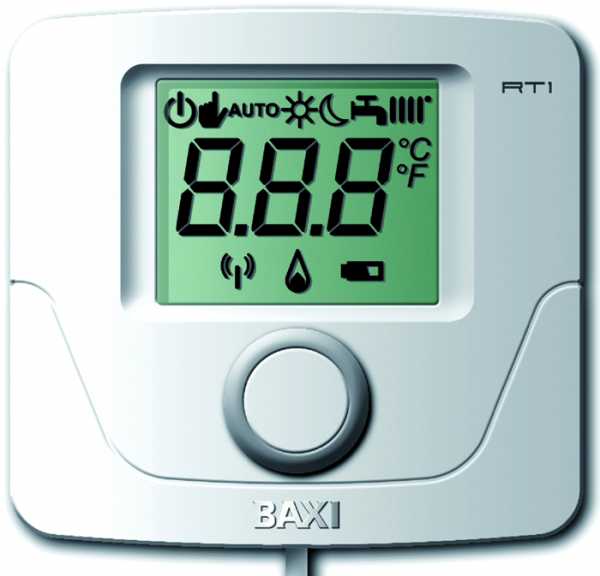

Выбор комнатного программируемого устройства

Вариант электронного термодатчика для котла отопления помогает подобрать подходящий температурный режим и изменять его по своему усмотрению. Комнатный термостат устанавливает заданные показатели каждый день. Некоторые значения уставок можно программировать, например, когда день сменяет ночь.

Подобные контроллеры имеют дополнительные опции. Например, функция, позволяющая остановить отопление на некоторое время, а потом его возобновить. Также можно менять программируемые температуры на время настроенных периодов. Еще одной полезной опцией считается возможность менять интенсивность прогрева.

Регулятор комнатного типа

Термостат как центральный элемент

Центральный терморегулятор для котла отопления (регулятор температуры) размещается на определенном расстоянии от отопительного агрегата и позволяет отключать и включать оборудование  по всему дому.

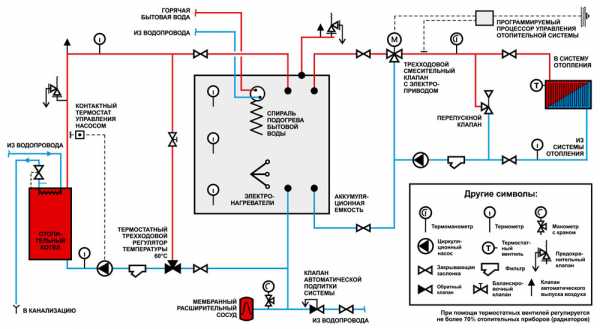

Схема установки термостатов в отопительной системе

Статья по теме:

Терморегулятор для радиатора отопления. Какую задачу выполняет это устройство и в чем его преимущество? Каков принцип работы и правильный монтаж? Цены также имеют значение. Подробнее в специальной публикации.

Модели прошлых лет соединяются проводами с отопительным агрегатом напрямую, а более современные конструкции отличаются дистанционным управлением. Новейшие приборы монтируются в двухконтурные агрегаты Beretta, Ferroli и АОГВ. Пользуются популярностью комнатные  регулирующие механизмы для котлов марки Protherm и Gsm. Они отличаются дилатометрическим механизмом.

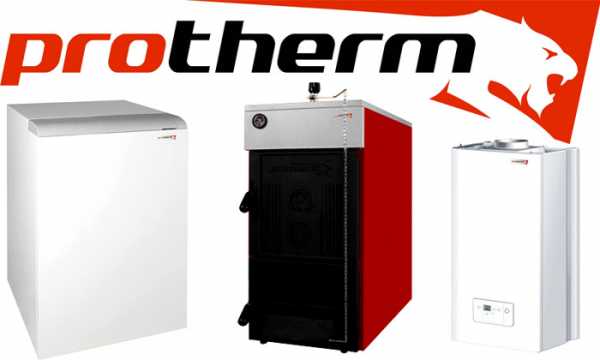

Модели оборудования Protherm

Комнатные устройства останавливают нагрев при возникающей необходимости. Они контролируют температуру воздуха и при падении температурного значения подключают отопление. Самым лучшим местом для микроконтроллера считается спальная комната и гостиная.

Установка контроллера позволит получать точные данные о микроклимате помещения

Полезная информация! Рекомендуемая температура для термостата 20 градусов, а в детской комнате – 21-22 градуса. В ночное время температурное значение может варьироваться от 19 до 21 градуса.

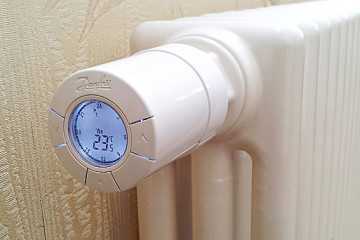

Термостатические клапаны для регулировки

Такое устройство позволяет создать определенную температуру теплоносителя за счет смешивания потоков прямой и обратной магистрали. Прибор помогает контролировать температурные значения при помощи изменения расхода горячей воды через батарею. При этом механизм контролирует подачу горячей воды через батарею, но не через котел. Он устанавливается в любом помещении, где нужно поддерживать определенную температуру.

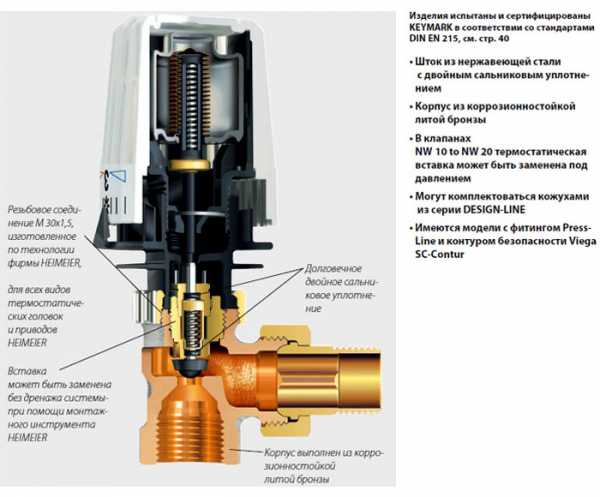

Устройство термостатического клапана на примере определенной модели

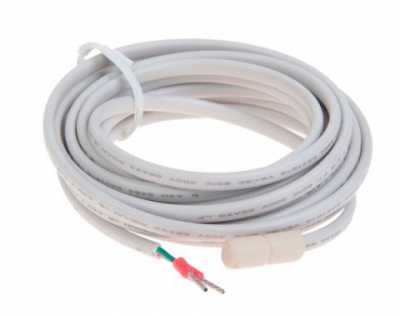

Выбор датчика температуры для котла отопления

При выборе комнатного датчика температуры  для газового котла стоит учитывать, что они делятся на два типа. Это модели без проводов, передающие информацию с помощью механизма передатчика и устройства для приема радиоволн. А также проводные, которые передают данные на контроллер через провода.

Датчик температуры производителя обладает определенными функциями

По способу расположения термодатчики бывают:

  • накладными, которые монтируются на магистраль;
  • погружные, которые контактируют с жидкостью;
  • комнатные устройства размещаются в помещениях;
  • внешние монтируются снаружи.

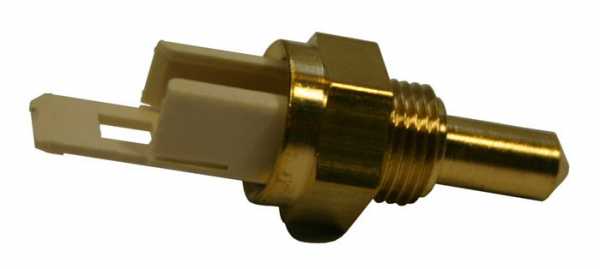

Модель погружного механизма

Для стандартной отопительной системы используется один комнатный датчик, а для коллекторной системы лучевого типа можно применить несколько датчиков.

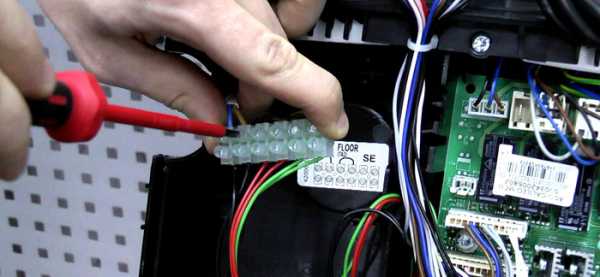

Как подключить терморегулятор к котлу

Чтобы выбрать качественную модель механического терморегулятора для котла отопления нужно также знать цены. Стоимость отдельных моделей можно увидеть в таблице.


Схема подсоединения термостата к котлу

В установке подобных приборов помогут следующие рекомендации:

  • желательно, чтобы регулирующее устройство и отопительный агрегат были сделаны на одном производстве, что облегчит процесс монтажных работ;
  • перед приобретением рассчитайте площадь обогреваемого помещения и оптимальный показатель температуры, что позволит избежать простоев оборудования;
  • перед установкой продумайте теплоизоляцию помещения. это предотвратит значительные теплопотери.

Подключение механического регулятора к отопительному агрегату

Специалисты советуют монтировать регуляторы в жилых  комнатах. Если их поставить в помещениях хозяйственного назначения, то это приведет к проблемам в системе. Также лучше выбрать более холодную комнату. Поблизости с таким оборудованием не должно находиться  источников тепла и электротехнических приборов.

Включение котла производится при помощи реле. В современных газовых котлах предусмотрено специальное место для подсоединения термостата. Подключить устройство можно при помощи клеммы, которая находится на котле. Способ подсоединения указан в паспорте к котлу.

После установки оборудование нужно настроить. На передней панели располагаются кнопки, при помощи которых производится настройка устройства. Переключатели позволяют контролировать охлаждение и прогрев воздуха, а также колебание температур и время задержки работы датчиков.

При помощи кнопок поддерживается оптимальный показатель температуры, которая поддерживается в дневное время. А ночью данный показатель будет понижаться, чтобы обеспечить экономию топливных ресурсов и не допустить их перерасхода.

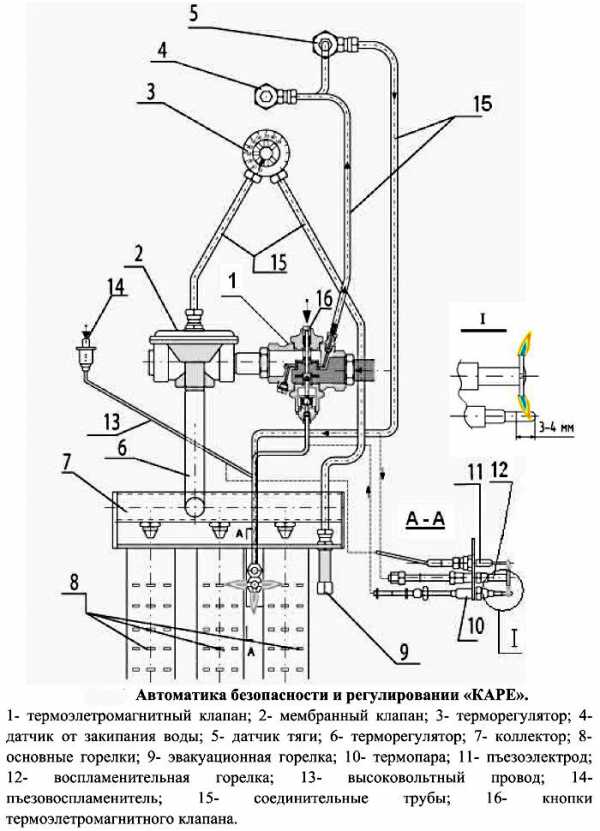

Термостат в системе с котлом АОГВ

Терморегулятор представляет собой важную деталь отопительной автономной системы. Он обеспечивает качественную работу системы, а также позволяет избежать лишних трат топлива. Данное устройство, несмотря на свою простоту, обеспечивает долговечную работу котла и всей системы.

Подключение комнатного термостата или программатора котла (видео)




ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка…

aquatic-home.ru

Комнатный термостат для котла отопления


Выносные комнатные термостаты для котлов отопления

Некоторые модели отопительных котлов наделяются электронными схемами, необходимыми для расширения функционала и более удобного управления микроклиматом в доме. Оборудование получается сложным, но радующим изобилием сервисных возможностей – от автоматической регулировки температуры в контурах до управления внешними вспомогательными узлами. Неоспоримым преимуществом является возможность подключения дополнительных управляющих модулей. Например, терморегулятор для котла отопления поддержит заданный температурный режим и обеспечит удобство управления обогревом.

Владельцам простых отопительных котлов не приходится задумываться об удобстве управления климатом в доме. Чаще всего все регулировки на таких котлах сводятся к одной простой ручке выбора степени нагрева теплоносителя – здесь используется простая шкала с цифрами от 0 до 9. В осенние холода оборудование работает на единичке или двойке, а в крепкие морозы пользователи устанавливают ручку на более высокие цифры.

Таким образом, здесь используется простейший терморегулятор, ориентирующийся на температуру теплоносителя в системе. Требуемый уровень нагрева устанавливается вручную, а дальше в котле начинает работать простой термоэлемент на основе биметаллической пластины – он включает розжиг, обеспечивает подачу газа на горелку. Такая схема используется во многих простых моделях.

Более продвинутые котлы регулируют температуру степень прогрева помещений следующим образом:

Модели с выносным датчиком будут регулировать температуру именно того места, где установлен сам датчик.

  • По электронному датчику контроля температуры теплоносителя в системе отопления;
  • По выносному датчику температуры воздуха;
  • По температуре воздуха за пределами помещений;
  • По датчику, располагаемому в выносном комнатном терморегуляторе.

Погодозависимые датчики используются потребителями крайне редко – люди привыкли полагаться на собственные ощущения. Поэтому они выбирают контроль температуры теплоносителя или контроль температуры внутреннего воздуха.

Выносной терморегулятор для котла – это внешний управляющий модуль, устанавливаемый в произвольной точке домовладения или квартиры. Он включает в себя комнатный датчик температуры и органы управления. Основная функция этого миниатюрного прибора – отслеживание заданной температуры, основываясь на показаниях термоэлемента. С понижением температуры регулятор передает на котел команду включения отопления, а после достижения заданного значения отключает горелку.

Терморегуляторы для котлов отопления обладают и дополнительным функционалом:

  • Регулировка температуры в контуре горячей воды – не самый нужный регулятор, но в некоторых моделях он есть;
  • Задание дневного и ночного температурного режима – оборудование само понизит ночную температуру до установленной отметки;
  • Управление отоплением по заданной программе – терморегулятор будет включать и отключать горелку котла, ориентируясь на заранее введенные данные. Например, мы можем запрограммировать оборудование на неделю вперед;
  • Управление внешним оборудованием – это бойлеры косвенного нагрева, солнечные коллекторы и многое другое.

Благодаря выносной конструкции, терморегуляторы обеспечивают удобство управления работой котла отопления, который может стоять в каком-либо удаленном помещении – это кухня, ванная комната или подвал.

Функционал терморегуляторов варьируется в широких пределах. Самые простые модификации представляют собой одну-единственную ручку регулировки с механической шкалой. Более сложные приборы оснащаются несколькими регуляторами и электронными табло, на которых отображаются различные данные. Соответственно, и цены на такие приборы выше – они являются более продвинутыми, даря пользователям множество сервисных функций.

Термостат для газового котла – это полноценный выносной пульт управления. Судите сами – если котел висит на кухне, то для того чтобы убавить температуру в отоплении, вам придется встать с дивана и посетить кухонное помещение. Если бы в комнате был установлен терморегулятор, достаточно было повернуть ручку или нажать на кнопку понижения температуры. Хуже всего, если отопительное оборудование смонтировано в труднодоступном месте – в этом случае без выносного пульта управления просто не обойтись.

В программируемых термостатах можно задавать различные температурные режимы для дня и ночи.

Основой любого терморегулятора для котла отопления является температурный датчик. Он анализирует температуру воздуха в обогреваемых помещениях, управляя работой горелки и прочих узлов. Выставив ручкой или кнопками +22 градуса, можно оставить технику в покое – она сама обеспечит достижение заданного температурного режима. Какой бы ни была температура наружного воздуха, температура в помещении будет держаться на одной и той же отметке.

Программируемый комнатный термостат устроен сложнее – здесь мы можем задать определенную программу работы отопления. Например, в дневное время выставляем +23 градуса, а в ночное время выставляем +20 градусов (при пониженной температуре сон будет более крепким и здоровым). Также мы можем задать температуру в контуре горячего водоснабжения или отрегулировать степень нагрева теплых полов.

Более сложный и продвинутый комнатный термостат для газового котла сможет работать сразу с несколькими отопительными контурами отопления, обеспечивая раздельную регулировку температуры.

Терморегулятор для котла отопления – это всего лишь удобное дополнение, обеспечивающее температурный контроль и управление различными сервисными функциями. Этот прибор не является обязательным узлом отопительной системы, в некоторых случаях можно обойтись и без него. Комнатный регулятор температуры удобен в больших домовладениях и в многокомнатных квартирах, когда котел может стоять слишком далеко – в этом случае температуру можно будет отрегулировать, например, из гостиной.

Давайте рассмотрим все достоинства терморегулятора для котла отопления:

Единожды настроив такой прибор вы сможете долгое время наслаждаться комфортной температурой в вашем жилище.

  • Обеспечивает соблюдение заданного температурного режима – вы сможете создать в квартире или в доме комфортную обстановку без дополнительных усилий;
  • Автоматизация работы отопительной системы – за это отвечает функция программирования;
  • Применение терморегулятора позволит снизить потребление газа котлом отопления – тем самым достигается экономия на коммунальных платежах.

К сожалению, не обошлось и без недостатков:

  • Проводной комнатный регулятор для газового котла требует прокладки кабеля – это легче сделать на этапе постройки дома, чем прокладывать его поверх сделанного ремонта;
  • Стоимость оборудования – продвинутые терморегуляторы стоят довольно дорого. В противном случае придется обойтись без дополнительных функций.

Недостатки не самые страшные, поэтому с ними можно мириться. В конце концов, за удобство нужно платить.

Термостат комнатный для котла отопления – штука нужная и удобная. Но в продаже этих терморегуляторов столько, что разбегаются глаза

www.teplo-ltd.ru

Термодатчики для котлов отопления,как подключить своими руками,виды

В этой статье хочу подробнее рассказать о видах термодатчиков для котлов отопления, какие они бывают и как провести монтаж. Но самое главное, как сэкономить на приобретении такого датчика, по видео вы сможете сделать термостат для котла отопления своими руками. Запаситесь терпением и вперед….

ВИДЫ ТЕРМОРЕГУЛЯТОРОВ

Существует несколько классификаций терморегуляторов. В зависимости от способа передачи сигнала термостаты для котлов подразделяются на:

  1. Механические
  2. Электронные

В зависимости от количества выполняемых задач, устройства принято делить на однофункциональные и многофункциональные.

Однофункциональные терморегуляторы – устройства, выполняющие главную, но единственную задачу: они определяют температуру воздуха в помещении и останавливают или возобновляют работу котла, в зависимости от заданных параметров.

однофункциональные датчики

Многофункциональные терморегуляторы для газовых котлов носят еще одно название – программаторы. Эти устройства позволяют задавать расписание для работы котла и программировать его на день, неделю. С помощью электронного устройства можно установить разный режим работы системы отопления в течение дня (например, ночью можно снизить температуру, а к вечеру, когда вся семью собирается в доме, стоит установить самые комфортные показатели).

Многофункциональные терморегуляторы

По способу управления терморегуляторы делятся на:

Проводные термостаты с ручным регулятором температуры. Наиболее простые, чаще всего решающие одну задачу, недорогие устройства;

Проводные регуляторы с программируемыми настройками дисплея. Дают возможность составить расписание работы котла;

Дистанционно управляемые терморегуляторы с GSM-модулем. Данный тип терморегуляторов позволяет постоянно иметь актуальную информацию о работе оборудования, задавать на расстоянии нужные параметры теплоносителя и корректировать температурный режим помещения. Управление может осуществляться с мобильного устройства (телефон, смартфон), планшета или стационарного компьютера.

Рекомендации по эксплуатации

  1. Наиболее рациональным вариантом является установка системы терморегулирования и котла — от одного производителя. При этом очень важно, чтобы его марка была признана в кругах специализированных монтажных организаций в качестве надёжного, и в обязательном порядке имела сервисное обслуживание.
  2. Монтаж проводной версии следует начинать до начала ремонтных работ. В ином случае может появиться необходимость штробить стены, уже после оформления внутреннего дизайна помещения.
  3. К комнатным терморегуляторам должна быть обеспечена естественная циркуляция воздуха. Он не должен быть закрыт шторами или заблокирован мебелью. Расположенные в непосредственной близости другие электронные устройства могут влиять на корректность его работы (компьютеры, телевизоры, радиоприёмники и пр.).
  4. Кроме того, на объективность работы термоустройства влияют источники температур: радиаторы отопления, кухонные печи, открытые форточки, скрыто проложенные трубы, дымовые каналы, прямые солнечные лучи, тепло исходящее от расположенных рядом светильников и прочее.



Как подключить термодатчики для котлов своими руками

При монтировании проводного прибора для регулировки температуры выбираем не солнечный участок комнаты. Крепление будем вести на отрезке от пола 150 см. На датчике есть клеммы с литерами COM и NO, ведём сюда подсоединение тонкого двухжильного провода, его надо подсоединить к специальным клеммам (для термостата) котла. Блоком питания будут пальчиковые батарейки в количестве двух штук. В беспроводном типе провода тянуть не будем.

Исполнительную часть подключаем к котлу, а датчики располагаем в разных точках. Сигналу от датчика не страшны бетонные перекрытия и другие препятствия. Работает устройство также на пальчиковых батарейках. Устанавливать их можно не в одном экземпляре на различные насосы, а несколько, только следует сделать настройку сигналов, чтобы каждый понимал свою команду. Настройка приборов ведётся согласно прилагаемой инструкции, так как каждый вид имеет индивидуальную регулировку.



Термостат для котла отопления своими руками

Данный терморегулятор располагается далеко от котла и позволяет обычно включить или выключить во всем доме отопление. Старые версии проводами соединены с котлом, более новые, как правило, посылают в командный пункт устройства сигналы. Именно средствами нового типа оснащены достаточно дорогие, но эффективные устройства: котлы двухконтурные Ferroli, Beretta и отечественные АОГВ.

Капиллярный комнатный беспроводной терморегулятор для котла возможно установить и отдельно, не нарушая при этом интерьер и не ломая стен. Приспособление закрепляется к стене с помощью шурупов, и начинается соединение проводов. Во-первых, подключаем нейтрал, затем идет провод питания котла или бойлера, сетевой кабель, который подключен к общей электрической сети, и провод, который соединяет между собой гнездо питания устройства отопления и напряжения. Значительно процедура упрощается при наличии «якоря» и термостата. Закрывается коробка, и устанавливаются необходимые параметры.

Наиболее популярны комнатные терморегуляторы для двухконтурного котла торговых марок Protherm и Gsm. У них вшитый дилатометрический терморегулятор для котла, который, в зависимости от модели, может действовать дистанционно. Зачастую эта технология применяется для твердотопливных агрегатов или электрического котла.

Комнатный термостат выключает нагрев системы по мере надобности. Работает он при помощи измерения температуры воздуха, и, когда температура воздуха уменьшается до уровня ниже установки термостата, отопление включается, а когда установленная температура достигается, он выключается.

Советы:

  1. Рекомендуют устанавливать термостат на 20 градусов по Цельсию.
  2. Устанавливаемая температура в ночное время должна быть в границах 16-19 градусов по Цельсию.
  3. В детской комнате желательно, чтобы было около 18 градусов по Цельсию.
  4. Для людей с ограниченными возможностями и пожилых людей температура в помещении не должна опускаться ниже 16 градусов по Цельсию.
  5. Зачастую всего на одном микроконтроллере климата системы отопления базируется температура всего дома или же отдельных помещений. Лучшим вариантом его расположения будут гостиная или ванная комната, которые обычно являются самыми посещаемыми местами в доме.

Схема со стабилитроном:

Её мы представляем в двух частях. В левой части схемы показываем часть, предшествующую управляющему контакту реле (К1). Термический резистор (R4) является измерительным элементом. Если в окружающей среде повысится температура, произойдёт его уменьшение сопротивления.

Температуру можно регулировать вручную, для этого в схеме делаем установку переменного резистора R1. Схема питается напряжением в 12 В. В замкнутой цепи, при включенном реле, управляющие контакты стабилитрона будут иметь напряжение 2.5 В. В качестве блока питания можно использовать любой недорогой прибор.

Реле лучше взять герконовое, например, РЭС47 или РЭС55А. Термическим резистором могут быть модели ММТ, КМТ или аналогичные им. Принцип работы схемы в следующем: температура настроена на определённый предел и при её возрастании выше порога, на элементе R4, произойдёт падение сопротивления и напряжения (меньше 2,5 В) и цепь разорвётся.

Синхронно произойдёт отключение силовой части сопротивлением в правой части схемы. Термореле, снабжённое, симистором D2, исполняет роль исполнительного блока и напряжение на нём 220 В.



prof-kirpich.ru

виды термостатов, правила выбора, монтаж

Многие владельцы частных домов устраивают в жилище автономную систему отопления, которая обеспечивает эффективное создание комфортной атмосферы в комнатах жилища. Любая такая система имеет возможность регулировки уровня температуры. Обеспечивается это благодаря терморегулятору для котла. Именно за счёт него владелец может изменять температуру для создания благоприятного климата в жилище и возможность для снижения затрат энергоресурсов при эксплуатации котла.

Назначение термостатов и характеристики

В основе работы этого приспособления лежит принцип включения и отключения котла отопления. До этого в прибор устанавливается термодатчик. Это устройство отличается простотой управления и при этом демонстрирует достаточную надёжность по управлению температурой в комнатах дома.

Главным преимуществом использования терморегулятора в составе системы отопления является возможность для снижения затрат на энергоресурсы.

При этом не имеет значения, работает установка на газе или получает питание за счёт электроэнергии. По такому параметру, как функциональное назначение все терморегуляторы разделяются на два вида:

  • ручные;
  • программируемые.

Какие терморегуляторы лучше

Ручные приборы снабжены кнопкой включения и выключения. Кроме этого, термостат имеет диск регулировки необходимого уровня температуры, который вращается вручную.

Программируемые терморегуляторы имеют более сложное устройство. Однако это не означает, что их использование проблематично. Сложные конструкции дают больше возможностей, которые становятся доступны для владельца, использующего систему отопления со встроенным терморегулятором.

Одна из таких — включение и отключение котла в автоматическом режиме через определённые промежутки времени, которые настроены пользователем.

Классификация термостатов

Для надёжной работы проводных терморегуляторов необходимо особое внимание уделить качественной установке проводников.

Это необходимо сделать для обеспечения их бесперебойной связи с котлом. Поступающий на терморегулятор сигнал приводит к запуску процесса подачи на отопительный контур теплоносителя.

По своему исполнению термостаты разделяются на следующие виды: беспроводные и проводные.

В беспроводных устройствах регулирование процесса работы осуществляется посредством использования радиосигнала, который поступает на термодатчик.

Обычно в составе терморегулятора для котлов отопления имеется два блока. Установка одного из них выполняет в непосредственной близости от котла, он соединяется его клеммами.

Установка другого осуществляется в отапливаемом помещении. По выделенному радиоканалу эти два блока связываются между собой. Главным отличием основного блока от исполнительного является наличие ЖК-дисплея и клавиатуры.

Классификация по автоматизации

По такому критерию, как уровень автоматизации термостаты разделяются на следующие группы:

  • Аналоговые.
  • Цифровые.

Характерные особенности аналоговых устройств заключаются в том, что они управляются вручную, для чего используется механический регулятор, который непосредственно связан с реостатом.

Посредством сигналов микросхемы осуществляется управление цифровым устройством. Использование оборудования такого вида позволяет использовать при работе системы отопления большое количество температурных режимов.

Классификация по типу датчика

В зависимости от установленного в термостате датчика модели этих приборов разделяются на имеющие механические и электронные датчики.

Приборы, которые в своём оснащении имеют механические датчики, на рынке представлены капиллярными термостатами. Они считают температуру по изменению находящегося в запаянной колбе общего объёма нагреваемой жидкости. В теплообменник, располагающийся в нагревательном приборе, погружают такой датчик.

Главной из положительных характеристик является точность и долговечность. Что касается недостатков, то главным можно считать несовместимость с программируемыми контроллерами.

Если в термостате установлен электронный датчик, то при работе контроллера он будет считывать сигналы с терморезистора. Сам же терморезистор измеряет сопротивление под воздействием температуры.

Преимущества устройства

Необходимо отметить, что, если в системе отопления частного дома установлен программируемый термостат, предназначенный для котла, работающего на газе, то перед приборами простого типа он имеет следующие преимущества:

  • управление работой отопительного оборудования можно осуществлять дистанционно;
  • в такие приборы встроен режим «день и ночь», что позволяет для конкретного времени суток устанавливать определённый уровень тепла;
  • имеется возможность мгновенного изменения для существующих помещений температуры;
  • благодаря функции программирования по дням недели появляется возможность для выбора оптимального теплового режима, возможность устанавливать нужную температуру на термостате при изменении погодных условий;
  • благодаря оперативной работе термостата сразу же после внесения изменений в настройки прибора датчик подаёт сигнал, после чего температура в помещении в течение короткого времени меняется;
  • обеспечивается хорошая экономия энергоресурсов.

При выборе любого устройства для котла в первую очередь необходимо отталкиваться от требований, которые предъявляются к его функциональности.

Если для вас не важны серьёзные функциональные возможности прибора, то можно установить в систему отопления простой прибор. В большинстве случаев владельцы приобретают программируемый термостат по причине его хорошей функциональности.

Как работает термостат

Принцип действия прибора от различных производителей не имеет каких-либо существенных отличий. Они могут иметь даже одинаковый вид. Различие заключается только в незначительных деталях. В плане функциональности они практически не отличаются друг от друга.

При работе прибора осуществляется контроль нагрева теплоносителя и окружающего воздуха, для чего используется датчик, который может быть встроенным или внешним. Контроллер отправляется сигнал на отключение и включение в автоматический блок, установленный на котле отопления.

Сигнал на отключение поступает, если температура теплоносителя или окружающего воздуха поднимается выше заданного значения. Когда же она опускается ниже заданного уровня, то подаётся сигнал на включение отопительного оборудования.

Особенности монтажных работ

Если в систему отопления владелец решил установить термостат, то эту работу можно выполнить своими руками. Монтаж устройства желательно выполнять в самой холодной части дома или там, где чаще всего находятся проживающие в доме люди.

Обычно установка этого прибора производится в месте, удобном для использования и в котором обеспечивается свободный доступ к нему.

Перед установкой терморегулятора для котла следует выбрать такое место, к которому обеспечен постоянный приток воздуха. Это необходимо для обеспечения его правильной работы.

Поэтому установка таких изделий должно производиться вдали от других электрических приборов, так как они при работе могут повышать температуру воздуха и тем самым влиять на работу терморегулятора.

Условия для монтажа

При установке термостата для котла необходимо выполнить следующие условия:

  1. Прибор необходимо изолировать от солнечных лучей. Если этого не сделать, то его работа будет некорректной.
  2. Желательно выполнять его установку в помещениях, в которых на радиаторы установлены вентили с термоголовкой.
  3. Установка прибора должна производиться по схеме, предлагаемой производителем отопительного оборудования.

Есть несколько способов, которые могут использоваться для подключения термостата. Для того чтобы при монтаже избежать ошибок, необходимо ознакомиться с инструкцией к отопительному оборудованию. В этом случае можно обеспечить надёжную связь между термостатом и клапаном теплообменника.

Для обеспечения этого необходимо подключить прибор к электрической цепи. Модели электрических котлов обычно имеют встроенный терморегулятор, который располагается в корпусе оборудования. Обусловлено это тем, что довольно часто эти установки применяются для монтажа систем обогрева «тёплый» пол.

Термостат для котла — важный прибор, который обеспечивает регулировку температуры и тем самым позволяет владельцу создать благоприятный микроклимат в своём жилище, а также даёт возможность для экономии энергоресурсов.

Установка термостата для котла может производиться в любых системах отопления. С его помощью можно при необходимости изменять температурный режим в помещении, создавая таким образом, комфортную атмосферу, а кроме этого экономить энергоресурсы.

Оцените статью: Поделитесь с друзьями!

kotel.guru

что это и как установить

Функцией отопительных котлов является нагрев теплоносителя и хозяйственной воды.

Для автоматической работы отопительного оборудования применяются терморегуляторы для котлов.

Необходимость установки регуляторов температуры в систему отопления обусловлена несколькими факторами:

  1. Повышенная температура теплоносителя может вызвать аварию, поэтому необходимо установить контролирующий датчик защиты от подобных ситуаций.
  2. Из-за различной температуры наружного воздуха постоянно происходит изменение температуры воздуха в помещении. Для поддержания оптимального режима необходимо установить регулирующий датчик.

Терморегуляторы имеют различные виды и назначение.

Термостаты

Термостат – это прибор, контролирующий работу котла в зависимости от температуры. Существуют комнатные термостаты – они регулируют температуру воздуха в помещении. Есть термостаты, контролирующие температуру теплоносителя. Их принцип работы основан на температурном расширении тела и замыкании при этом контактов, либо на основе терморегуляторов.

На основании сигнала термостата температуры теплоносителя происходит автоматическое отключение котла при повышении температуры в линии подачи выше 950С.

Установка комнатного термостата осуществляется в том месте, где будет отражена истинная температура воздуха. Термостат нельзя размещать близко к отопительным приборам или к окнам.

Подключение термостата к котлу производится в соответствии с паспортной схемой подключения датчиков. Каждый котел имеет свою схему.

Терморегулятор радиатора

Терморегулятор радиатора – это устройство, регулирующее подачу теплоносителя к каждому радиатору отопления индивидуально. Он состоит из механической части (клапана), осуществляющей уменьшение или увеличение расхода теплоносителя и регулирующей части (термостатического элемента).

Принцип действия терморегулятора следующий: шток клапана соединен с термостатическим элементом, который представляет собой сосуд с газом или жидкостью. При нагревании происходит расширение жидкости и сосуда, вследствие чего воздействие на шток клапана и расход теплоносителя уменьшается. После остывания термостатического элемента происходит сужение жидкости и сосуда и клапан автоматически открывается.

Выбор терморегулятора должен производиться в соответствии с гидравлическим расчетом системы отопления и схемой ее подключения: двухтрубная, однотрубная, с принудительной циркуляцией или гравитационная.

Для установки необходимой температуры клапан оборудуется механизмом управления со шкалой.

Существуют также и электромагнитные датчики, которые необходимо подключать к электросети. Их работой можно управлять дистанционно, а также осуществлять сложное программирование по времени. Например, в одно время в спальне установить прохладный режим, в гостиной более теплый, а в ночное время наоборот. Это обеспечит не только создание комфортных условий, но и сэкономит горючее.

Вертикальная установка термостатического элемента имеет более эстетичный вид, однако его работа в таком положении может быть некорректной (из-за восходящих теплых потоков воздуха). Лучше всего располагать ее горизонтально.

Программируемый комнатный термостат

Программируемый комнатный термостат – это электронный прибор, регулирующий температуру воздуха в помещении и контролирующий ее с помощью изменения режимов работы котла. Особенностью программируемого термостата является возможность создания программы температурного режима на будущее, учитывая время суток.

Работа комнатного термостата осуществляется на основании выносных датчиков. Они устанавливаются в оптимальных зонах, где нет нагревательных приборов или источников холода.

Комнатный термостат способствует более экономичной работе агрегата, а также учитывает погодное влияние на внутренний климат помещения.

Центральный терморегулятор

Центральный терморегулятор – влияющее на всю систему отопления. Как привило, термостат устанавливается на расстоянии от котла и может соединяться с ним при помощи проводов или беспроводной системы. Прибор крепится к стене и подключается к электрической сети, после чего осуществляется его подключение к котлу.

Терморегуляторы обеспечивают безопасную, экономичную и комфортную работу системы отопления и позволяют установить индивидуальный температурный режим для каждой комнаты.

otoplenie-pro.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
