Терморегуляторы радиаторные danfoss – Как пользоваться терморегулятором? Радиаторные терморегуляторы Danfoss. Схема терморегулятора для радиаторов — Как сделать самому?

Содержание

Danfoss терморегулятор – инструкция по монтажу и использованию

Установка на радиатор терморегулятора — это возможность снизить затраты на отопление, улучшение микроклимата в доме, а также бережное расходование энергоресурсов земли.

Мотивы могут быть разными, но решение воплощается в жизнь всё чаще.

Многие, выбирая производителя оборудования, останавливаются на компании Danfoss.

И не удивительно, продукцию известного бренда легко встретить на прилавках многих магазинов.

Технология производства их термостатов на основе газонаполненного сильфона запатентована и применяется на собственных заводах компании. Если Вы тоже решили приобрести Danfoss терморегулятор, инструкция по установке и эксплуатации будет кстати.

Терморегуляторы для радиатора отопления Danfoss

Цель установки терморегулятора — поддержание, выбранной потребителем, температуры воздуха в доме.

В конструкцию терморегулятора для радиаторов входят два элемента, взаимодополняющие друг друга:

  1. Термостат (или термостатический элемент).
  2. Клапан терморегулятора Danfoss.

Клапан подключается непосредственно к батарее, а на него устанавливается термостатический элемент.

Основа основ — это термостат. Именно он реагирует на изменение окружающей температуры и влияет на клапан, который перекрывает поток теплоносителя.

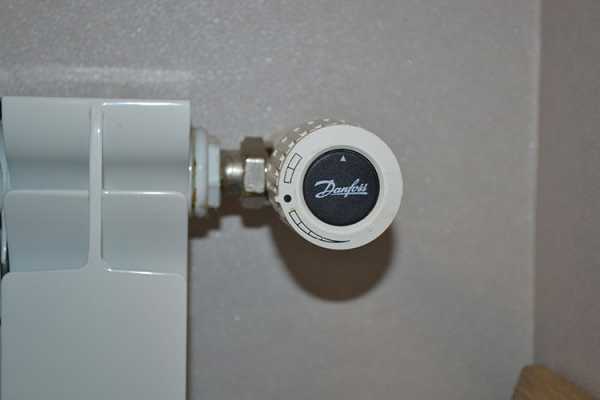

Терморегулятор Danfoss

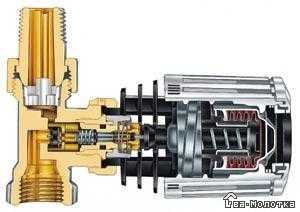

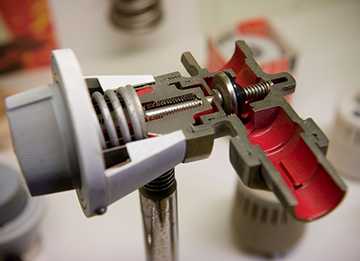

Внутри головки термостата — сильфон (гофрированная камера, способная изменять размеры), заполненный газом. Газ, в зависимости от температуры, меняет своё агрегатное состояние (охлаждённый он конденсируется). Это приводит к изменению объёма и давления в камере. Камера уменьшается в размерах, тянет за собой шток золотника, который открывает в клапане больший просвет для поступления теплоносителя.

При нагревании происходит обратный процесс расширения и перекрытия просвета (принятый стандарт — 2 В°C превышения температуры воздуха над заданной).

Когда на шкале регулятора выставляется комфортная температура, внутри устанавливается определённое сжатие настроечной пружины, которая взаимосвязана с определённым давлением газа.

Данфосс производит сильфоны с газом внутри, а также жидкостные. Последние — более инертны, реагируют на изменение температуры медленнее.

Виды и условные обозначения:

  • RTS — сильфон жидкостный;

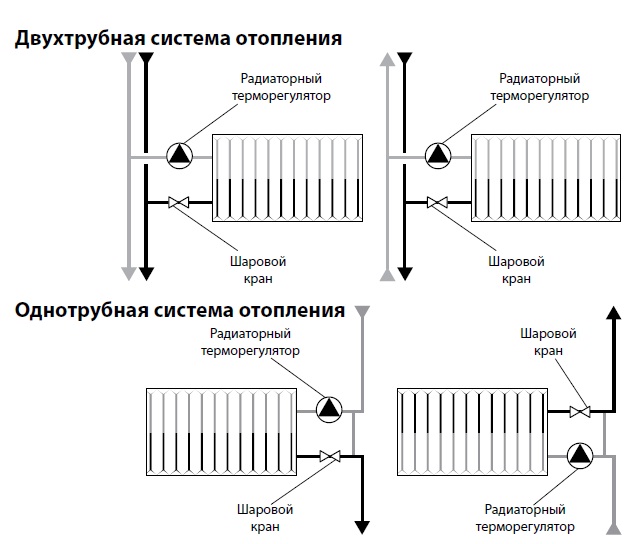

  • RTD-G — газовый сильфон для однотрубной системы, или двухтрубной без насоса;
  • RTD-N — газовый сильфон для двухтрубной системы, и систем с циркуляционным насосом.

Радиаторный терморегулятор ДАНФОСС RA 2991

Существуют также модификации термоэлементов, в которых:

  • Предусмотрена защита от перенастроек случайными лицами (отличный вариант для общественных заведений и детских комнат).
  • Есть выносной термодатчик, соединённый двухметровой капиллярной трубочкой, который можно установить подальше от радиатора, заглублённого в нишу или заставленного мебелью, что даёт более точный результат измерений.
  • С диапазоном температур, чуть меньшим, чем у обычных датчиков, для интеграции в систему, где производится оплата по нормативам.

Добыча электричество из земли интересует многих людей. Электричество из земли для дома — как получить своими руками, читайте в статье.

Формулы и примеры расчета вентиляции производственных помещений вы найдете тут.

С отзывами об эффективности электрических конвекторов отопления вы можете ознакомиться по ссылке.

Система обогрева полов

Терморегуляторы используются и для системы обогрева полов. Терморегулятор для тёплых полов просто необходим!

Ведь загоняя жидкость в контур пола, нужно понизить её температуру с 60 — 90 В°C, до комфортных 35 — 40 В° C (при этом поверхность самого пола будет около 25 В°C).

Расходомеры бессильны, если скачет давление в системе, если воздух нагревается, например, от солнца, да и если жильцы хотят сэкономить на отоплении во время своего отсутствия.

Термомеханический регулятор лучше применять для небольших комнат, около 10 м2.

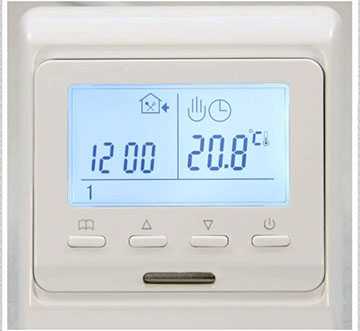

Для больших площадей используют комнатные терморегуляторы с датчиками температуры тёплого пола.

Монтаж термостатического элемента

В первую очередь монтируется клапан на радиатор. Для этого перекрывается подача теплоносителя.

  1. На подающей трубе делается разметка. Участок, который нужно будет выпилить, должен по длине соответствовать размеру корпуса клапана минус резьбовые соединения.
  2. Разрезается труба отопления, выпиливается лишний отрезок.
  3. При помощи лерки, или плашки, на внешней стороне отрезанной трубы делается резьба.
  4. Соединение обрабатывается сантехнической пастой и фум-лентой.
  5. На получившуюся резьбу накручивается корпус клапана.
  6. Так как трубу крутить нельзя, с противоположной стороны клапана скручивается накидная гайка-американка, а затем вворачивается (шестигранным ключом) в сгон радиатора.
  7. Корпус прибора вворачивается в его же накидную гайку через резиновую шайбу. Это соединение не нужно как-то герметизировать, главное, чтобы оно было чистым.
  8. После того, как клапан установлен на радиатор, с него снимается защитный колпачок (расположен перпендикулярно трубе).

На термоголовке выставляется максимальное значение температуры, после чего, она одевается на клапан с нажатием (до щелчка).

Монтаж датчика

Как уже говорилось, выносной датчик нужен, если батарея встроена в стену или чем-то закрыта (мебель, экран, плотные шторы).

В одном корпусе этого элемента совмещён датчик и настроечный узел.

  1. Располагать прибор лучше всего на открытом (но без сквозняков) участке стены, на высоте около 1,4 м. от пола. Избегать нужно мест вблизи приборов, которые могут сильно изменять температуру среды — кондиционеров, кухонных плит и т. д.
  2. В комплекте прибора имеется небольшая монтажная панель, которая закрепляется на выбранное место при помощи пары саморезов.
  3. Внутри датчика смотана капиллярная труба. Её вытягивают на нужную длину, чтобы прибор дотягивался до закреплённой планки.
  4. Капиллярная трубка аккуратно фиксируется на обратной стороне клапана.
  5. Датчик помещается на планку путём простого защёлкивания.

Микроклимат в доме и влажность воздуха — два неразрывно связанных понятия. Увлажнители воздуха — польза и вред для дома и здоровья, об этом читайте в статье.

Какой утеплитель для теплого пола выбрать, читайте в этой теме. А также вы найдете общую информацию об укладке утеплителей.

Установка ограничения

В основе работы терморегуляторов — физические законы. А потому, нужно помнить, что условия, в которых находится прибор, могут вносить некоторые корректировки (например, удалённость от источника тепла). Существуют ориентировочные таблицы соответствия шкалы регулятора и температуры, которые можно брать за ориентир, при установке. Однако после основной настройки нужно будет «понять» свой терморегулятор.

Для этого:

  1. Выставляют температуру на рукоятке с метками.
  2. Через час проводят контрольные замеры комнатным термометром в нескольких точках помещения.
  3. Если температура больше или меньше, проводится корректировка показаний на рукоятке.

Зона пропорциональности — 2 °C. Если выставить температуру 20°, то прибор будет удерживать показатели в пределах от 20 до 22 °C.

Датчик после установки на радиатор

Два штифта, которые входят в комплект датчика помогут выставить ограничения минимального и максимального положения термоэлемента.

Находятся они в нижней части прибора:

  1. Чтобы выставить ограничение на отметке, например «3», нужно вытащить ограничитель и установить показания датчика на отметке «3». Затем штифт вставляют в то отверстие, которое в этом положении оказывается под значком ромба.
  2. Таким же образом выставляется второй ограничительный порог. Рукоятка поворачивается на нужный показатель, только штифт вставляется в отверстие, оказавшееся под значком треугольника.

Можно заблокировать регулятор на определённой температуре (защитит от нечаянного сбоя или детских шалостей).

Для этого:

  1. Вынимаются оба штифта.
  2. Рукоятка ставится на желаемый показатель.
  3. В этом положении, первый штифт вставляется в отверстие, расположенное под ромбом.
  4. Второй штифт — в отверстие под треугольником.

Терморегуляторы Данфосс имеют множество положительных отзывов. Это очень простой в использовании прибор, не требующий никакого внимания после первичного монтажа и настройки. Зато результатом будет более комфортная температура в квартире, а также в ряде случаев, существенная экономия бюджетных средств.

Видео на тему

microklimat.pro

Терморегуляторы отопления Danfoss | Книга строителя

Терморегуляторы отопления данфосс являются одними из лучших в мире устройств, предназначенных для автоматической настройки температуры воздуха в помещении зимой. Они устанавливаются непосредственно на радиаторную батарею, а именно в потоке теплоносителя. Это позволяет им влиять на степень подачи теплоносителя в радиатор и таким образом регулировать теплоотдачу последнего.

Содержание статьи:

Почему именно Danfoss

Если вы уже читали другие статьи на нашем сайте, вы наверняка обратили внимание, что мы достаточно часто упоминаем продукцию торговой марки «Данфосс». Может показаться, что мы занимаемся рекламой этих товаров, но это не так. Наш сайт некоммерческий. Мы стараемся доносить к людям полезную и объективную информацию касательно отделки жилья и всего, что связано с этим процессом. Именно по этой причине мы так часто упоминаем компанию Danfoss. Ведь во всем, что касается терморегуляторов отопления, эта фирма не знает себе равных.

Конечно, компания «Данфосс» отнюдь не является единственным производителем терморегуляторов отопления в мире. Помимо нее их производят многие фирмы, включая такой знаменитый бренд как Valtec. Тем не менее, продукция Danfoss обладает качеством, с которым мало какой бренд сможет сравниться.


Товары фирмы «Данфосс» производятся в Дании, а значит, они соответствуют всем европейским стандартам. Кроме того, они обладают стильным дизайном и рассчитаны на длительный срок службы. Все перечисленные здесь факты позволяют с уверенностью заявить, что данная продукция достойна внимания покупателей и не зря им пользуется.

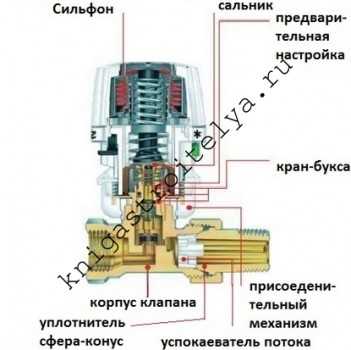

Устройство и принцип работы

Практически все терморегуляторы отопления данфосс схожи друг с другом, как принципом работы, так и своей конструкцией. В их состав, как правило, входят следующие комплектующие детали:

          • сильфон
          • рукоятка настройки температуры
          • крепежное приспособление
          • установочная метка
          • пружина настройки
          • ограничитель температуры
          • шток
          • термочувствительная жидкость
          • капиллярная трубка (не во всех моделях)
          • возвратная пружина
          • выносной или встроенный теплочувствительный датчик

Терморегулятор отопления «Данфосс» состоит из двух основных частей: теплочувствительного датчика и сильфона. Датчик реагирует на изменение температуры окружающей среды и подает сигнал на сильфон. Последний оснащен клапаном перекрытия потока теплоносителя. В случае, если в помещении становится жарко, сильфон расширяется и выталкивает шток клапана в сторону закрытия потока теплоносителя. Если в помещении становится холодно, сильфон сжимается, шток клапана опускается вниз, позволяя теплоносителю беспрепятственно поступать в радиатор, увеличивая его теплоотдачу.

Популярные модели

Наиболее популярными моделями представленных в этой статье устройств на сегодняшний день являются следующие:

          • RAW
          • RAW-K
          • RA 2000
          • Living eco

Давайте коротко охарактеризуем их.

№ п/пНаименованиеКраткая характеристика
1.RAWОтносительно недорого термостатический элемент хорошего качества. Сконструирован специально под радиаторные батареи типа RA. Имеет версии, как с выносным, так и со встроенным датчиком определения климата. Желаемая температура устанавливается при помощи рукоятки и специальной настроечной шкалы. Оснащен функцией «Антизамерзание».
2.RAW-KДанный модель представляет собой практически копию предыдущего элемента, с той только разницей, что является более универсальной и подходит для многих типов радиаторных батарей.
3.RA 2000Термостатические элементы, которые подходят к радиаторам класса RA. Имеются варианты, как со встроенным, так и с выносным датчиком, в котором длина капиллярной трубки может достигать восьми метров. От негативного внешнего воздействия элемент защищен специальным защитным кожухом. Имеет шкалу регулировки температуры.

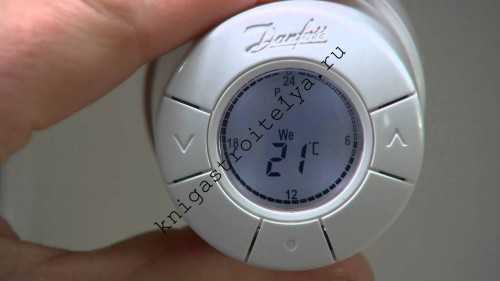

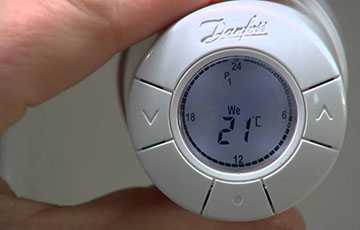

4.Living ecoСамый совершенный на сегодняшний день продукт. Обладает множеством полезных функций и жидкокристаллическим дисплеем. Имеет стильный внешний вид. Рассчитан на длительный срок эксплуатации.

Монтаж и настройка

В каждом из перечисленных выше приборов есть возможность заранее установить диапазон температур, за пределы которых температура в помещении выходить не будет. Для этого в них предусмотрено специальное настроечное кольцо, которое можно зафиксировать на желаемых отметках.

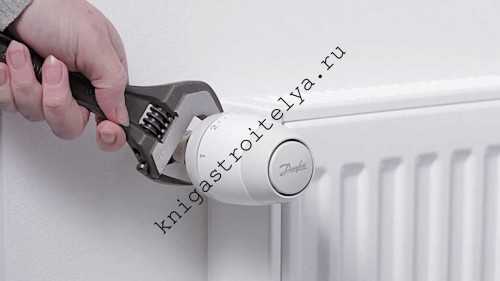

Монтаж терморегулятора отопления сам по себе процесс несложный. В статьях на нашем сайте мы уже неоднократно описывали его. В коробке к каждому прибору прилагается бумажная инструкция, где подробно описан весь процесс монтажа пошагово. Изучив ее, вы убедитесь в том, что чтобы установить термостатический элемент на радиатор не нужно быть мастером или сантехником. Вполне достаточно иметь руки, голову на плечах и 32-мм гаечный ключ, который можно найти в каждом доме.

Ориентировочная стоимость

Компания Danfoss выпускает, как дорогие, так и средние по цене терморегуляторы отопления. Ниже мы кажем среднюю стоимость перечисленных ниже популярных моделей.


п/п
Наименование моделиЦена в рублях
1.RAW1300
2.RAW-K1100
3.RA 20004000
4.Living eco3700

Какое изделие вы бы не купили, в любом случае вы приобретете качественный продукт, поскольку другие товары датская компания «Данфосс» не выпускает.

Материал для скачивания

Каталог автоматических регуляторов для систем теплоснабжения зданий

Радиаторные терморегуляторы и трубопроводная арматура для систем водяного отопления

Прайс-лист на приборы и устройства для автоматизации систем теплоснабжения зданий



Видеозапись: Обзор радиаторных терморегуляторов Данфосс

knigastroitelya.ru

модели, подключение, настройка и регулировка

Популярным брендом, под которым выпускаются терморегуляторы, является Danfoss. Изделия этой компании можно встретить практически во всех магазинах.

Производственная технология на основе газонаполненного сильфона имеет патент и используется на своих же заводах компании. Если вы склоняетесь к покупке терморегулятора Данфосс, то обязательно прочтите инструкцию к эксплуатации.

Про регуляторы Danfoss

Зачем устанавливают терморегулятор? Для поддержания определённой температуры воздуха в помещениях.

Состоит изделие из двух частей, которые дополняют друг друга:

  1. Термостат.
  2. Терморегулирующий клапан.

Клапан терморегулятора Danfoss подключают прямо к радиатору, а на него уже монтируют термостат.

Главное – это термостатический элемент, который улавливает температурные изменения и подаёт сигнал клапану, перекрывающему поток теплового носителя.

Внутри термоголовки – сильфон (гофрированная камера, которая может менять размеры) с газом. Газ при определённой температуре меняет своё состояние (при охлаждении конденсируется). Это влияет на изменение объема и давления в камере, которая становится меньше в размерах и тянет за собой шток золотника, открывающего в свою очередь в клапане просвет для циркуляции теплового носителя.

Когда происходит нагрев, запускается обратный процесс расширения и просвет перекрывается (стандартом считается 2 В °C превышения температурного показателя над указанным).

При выставлении на шкале прибора оптимального градуса, внутри появляется определенное сжатие настроечной пружины, что связана с конкретным газовым давлением.

Danfoss выпускает газовые сильфоны и жидкостные (более инертные, медленнее реагируют на температурные колебания).

Виды и условные обозначения

Аббревиатуры, по которым различают терморегуляторы отопления Данфосс, означают вид наполнителя и назначение прибора:

  • RTS – это жидкостный сильфон;
  • RTD-G – работающий от газа, подходит для одно- и двухтрубной системы без насоса;
  • RTD-N – газовый прибор для одно- и двухтрубной системы насосов.

Сервисный термостатический элемент Danfoss RTR/RTD со встроенным температурным датчиком

Есть модификации, выполняющие не только свои главные функции, но и много дополнительных. Допустим, опция защиты от перенастройки установленных показателей. Это удобно, когда в помещении постоянно находятся дети. Число режимов и разнообразие функций в каждой модели индивидуально.

Подробнее про виды терморегуляторов для радиаторов отопления можно прочитать здесь.

Популярные модели терморегуляторов Данфосс

В ассортиментном ряду компании множество различных терморегуляторов Данфосс для батарей. Популярностью пользуются следующие:

  1. Регулятор RTD маркировки 3640. Он используется на системах отопления 2-трубного классического типа. Оснащён опцией, которая препятствует замерзанию магистрали в прохладное время. Терморегулятор Danfoss RTD применяется в бытовых и промышленных условиях, имеет четыре деления с отметками в виде римских цифр.
  2. Обозначение RАХ, как правило, у изделий с жидкостью, что используются для монтажа на необычных батареях либо на полотенцесушителях. Внешне очень привлекательны и хорошо вписываются в дизайн. Корпус имеет лишь деления с римскими и арабскими цифрами.
  3. Терморегулятор Danfoss RА-299 работает от газа, имеет автоконтроль температурного режима, производится в разных цветах. Оперативно реагирует на температурные колебания. Используется только для установки на классических системах отопления.

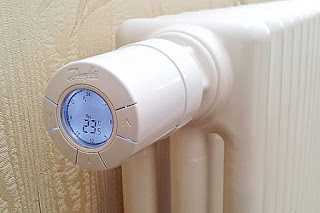

  4. Прибор Living ECO имеет опцию контроля микроклимата в помещении. Его смело устанавливают в различных административных зданиях и жилых домах. Отличается изделие наличием ЖК-экрана, который выводит все необходимые данные о тепловом носителе. Кроме этого, корпус имеет при главных кнопки режимной настройки.
  5. Также существуют серии со множеством функций, они подходят и для полотенцесушителей, и для разных участков оборудования под отопление. Могут быть право- и левостороннего типа.

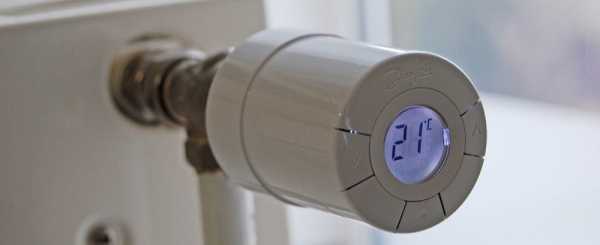

Терморегулятор Danfoss Living Connect

Все терморегуляторы Данфосс для радиаторов отопления имеют в комплекте детали, которые упрощают крепление устройства и его будущее использование.

Установка термоголовки Danfoss

Прибор монтируют именно на трубе контура горячего водоснабжения. Установка не подразумевает ничего сложного, даже в случае с дизайнерскими вариантами, монтаж происходит по одному принципу. Работа осуществляется поэтапно:

  1. Делается разметка на патрубке подачи для обозначения области, что потребуется срезать. Стоит учитывать размеры корпуса клапана. Отнимается резьбовый элемент, что будет входить прямо в трубу.
  2. Отключается отопление и спускается жидкость, для исключения потопа в доме.
  3. По отметкам срезается лишний участок трубы, а на внешней части среза делается резьба плашкой.
  4. Стык обрабатывается специальной пастой для сантехнических работ (производитель не важен).
  5. На резьбу, выполненную плашкой, накручивается клапан и крепко затягивается шайбой. Дополнительно закреплять соединение для герметичности не требуется. Выполненных действий достаточно для надёжного стыка.
  6. Убирается предохранитель, устанавливается на регуляторе максимальный показатель «пять» и сверху надевается корпус со шкалой.
  7. Проверяются все стыки и подключается тепловой прибор ко всей системе отопления.

Если подключение терморегулятора Danfoss было произведено правильно, то появиться проблем не должно. Стоит проконтролировать работу прибора до первого открывания и закрывания клапана.

Настройка терморегулятора

Все приборы производителя отличаются внешне и по теххарактеристикам, однако всё же их настройка производится одинаково. Для её осуществления необходимо заглянуть в инструкцию к эксплуатации и ознакомиться с обозначением режимов, что указаны на корпусе прибора. Показатели могут отличаться, всё зависит от модели.

Далее для регулировки терморегулятора Danfoss поставьте на нём необходимую температуру. Это можно сделать при помощи передвижения крутящего элемента в определённую сторону. Если вы установили прибор с кнопками, всё, что вам нужно, это нажать на «плюс» или «минус».

Возможно указать промежуточные значения, когда они наилучшим образом подходят для того, чтобы создать определённый температурный режим в помещении. Пройдёт пару минут, и отопительная система успеет подстроиться под указанные параметры и будет греть, пока не получится оптимальный микроклимат. Также происходит настройка и для холодильного оборудования.

Работа регулятора в системе тёплого пола

Терморегулятор тёплого пола Danfoss – важная вещь для всей системы отопления. На приборе лежит ответственная функция по регулировке температуры до комфортных 25 °C.

Расходомеры не помогут, если давление нестабильно, воздух нагревается, допустим, солнечными лучами, а жильцы стремятся сэкономить на обогреве в то время, как их нет дома.

Механический регулятор специалисты советуют ставить в маленьких комнатах примерно на 10 м².

В больших помещениях применяют комнатные терморегуляторы Данфосс с температурными датчиками теплого пола.

Термостатическая головка Danfoss заслуженно имеет много положительных отзывов. Это простой в эксплуатации элемент, который не требует особого внимания со стороны владельца после установки и регулировки. В итоге в доме обеспечивается благоприятный микроклимат, а в некоторых случаях и ощутимая экономия денежных средств.

teplofan.ru

Терморегулятор Danfoss: принцип работы, конструкция, монтаж


Расходы на отопление и вентиляцию в среднем составляют 30-50% семейного бюджета. И проблема не в самой функции, но в некачественном расходовании энергии. Удобное решение предложила компания Danfoss – терморегулятор для контроля температуры в доме и работы отопительной системы. Этот девайс можно применять в комбинации практически со всеми котлами, включая отопительные устройства с жидким теплоносителем.



Используется термоголовка дома, в квартире,  производственных помещениях, складах, закрытых теплицах и оранжереях, словом, везде, где требуется относительно постоянный температурный режим. Причем это касается не только отопления, но и кондиционирования. Так, термоголовка одинаково успешно взаимодействует с кондиционерами, холодильным оборудованием и другими агрегатами, отвечающими за температуру.


Конструктивные особенности


Главное предназначение терморегулятора Danfoss заключается в долговременном поддерживании выбранного пользователем температурного режима. Конструкция прибора включает две основных детали:


  • термостатический элемент или как его еще именуют – термостат;

  • клапан.


На батарею сначала монтируется клапан и только уже на него устанавливается термостат. Именно второй элемент является главным в конструкции устройства. Он отлеживает температуру окружающей среды, после чего подает необходимый сигнал клапану, который в свою очередь открывает или прикрывает поток теплоносителя.

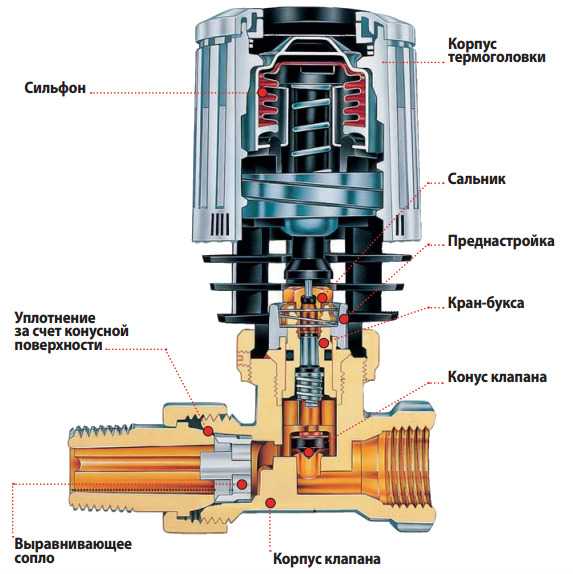

Конструкция термостатической арматуры Danfoss


Во внутренней области терморегулятора Данфосс имеется сильфон – гофрированная емкость, заполненная газом или жидкостью. При воздействии температуры наполнитель начинает менять размеры и надавливать на запорный клапан. При перекрытии потока теплоносителя в отопительных агрегатах начинает повышаться температурный показатель.


Если же комната сильно охладилась, наполнитель сжимается и образуется обратная реакция – камера подтягивает за собой шток золотника, который в свою очередь приоткрывает в клапанном элементе зазор для поступления теплоносителя.


Компания выпускает две разновидности терморегулятора – на газу и жидкости. Но второй вариант считается более инертным, он существенно медленнее подает сигнал на смену температурного режима.


Разновидности и условные обозначения аппаратов


Вид наполнителя и назначение определяется следующей аббревиатурой:


  • RTS – жидкостный сильфон



Danfoss RTS-K


  • RTD-G – газовый прибор для однотрубной или двухтрубной системы, в которой отсутствует насос


Клапан RTD-G-20 для однотрубной системы


  • RTD-N – газовое устройство для однотрубной, двухтрубной насосной системы



Клапан терморегулятора RTD-N-15


В некоторых моделях помимо основной функции имеется ряд дополнительных опций. Например, программа защиты от вмешательства в установленные настройки случайными лицами. Опция будет удобной для установки в общественных заведениях или детских учреждениях. Количество режимов и разновидности функций различаются зависимо от выбранной модификации.


Модельный ряд приборов


Компания выпускает достаточно широкий модельный ряд регуляторов температуры отопления Danfoss.



Разновидности запорной арматуры


Наиболее востребованными вариациями считаются:


  1. Danfoss RDT маркировки 3640 – аппарат предназначен к применению на отопительных системах двухтрубного стандартного типа. Он оснащен опцией RTD, исключающей промерзание магистрали в холодное время года. Используется в бытовых, промышленных условиях. Обладает четырьмя делениями с обозначениями в виде римских цифр.

  2. Регулятор Danfoss RAX – жидкостный вид приборов, который применяется для установки на радиаторы дизайнерского типа или на полотенцесушители. Обладает привлекательными внешними параметрами и минималистичным стилем. На корпусе присутствуют только деления с римскими или арабскими цифрами.

  3. Living ECO с функцией отслеживания микроклимата в доме. Это усовершенствованная серия, которая успешно применяется в коммерческих учреждениях и жилых зданиях. Особенность терморегулятора для радиатора отопления в том, что он имеет жидкокристаллический экран, сообщающий всю необходимую информацию о теплоносителе. Также на корпусе присутствует три основных клавиши настройки режимов.

  4. Газовый прибор Danfoss RA-299 с автоматизированным контролем температуры выпускается в нескольких цветовых решениях. Он быстро реагирует на перемену температуры. Применяется исключительно для оснащения традиционных отопительных систем.

  5. 013 G4 001-013 G4 009 – многофункциональные серии аппаратов, подходящие как для полотенцесушителей, так и для разнообразных участков отопительного устройства. Бывают лево- и правостороннего типа.


Каждый из представленных вариантов комплектуется деталями, упрощающими крепление прибора и его последующее применение.


ВИДЕО: Обзор термостатических комплектов Danfoss



Монтаж термоголовки


Терморегулятор Danfoss устанавливают непосредственно на «горячей» трубе, которая подает теплоноситель в бытовую отопительную систему. Монтажные работы не имеют каких-либо сложностей, даже если дело касается дизайнерских вариаций, принцип установки у всех одинаков.



Необходимо следовать следующим этапам работы:


  1. Осуществите разметку на подающем патрубке для определения области, которую необходимо срезать. При этом учитывайте габариты корпуса клапана и отнимите резьбовой элемент, который будет входить непосредственно в трубу.

  2. Отключите отопление и спустите воду, чтобы в процессе работы не затопить дом.

  3. По отметкам срежьте ненужный участок трубы и на внешней части среза сделайте резьбу при помощи плашки.

  4. Соединительную часть обработайте специальной сантехнической пастой любого производителя и фумкой.

  5. На резьбу, которую сделали плашкой, накрутите клапанный элемент, после чего хорошо затяните шайбой. Дополнительно герметизировать область стыка уже не потребуется, данного соединения будет достаточно для того, чтобы труба не подтекала.

  6. Уберите предохранитель, установите на терморегуляторе максимальный показатель «5» и сверху наденьте корпус со шкалой. Колпачок надевается до упора, определяющим сигналом послужи звонкий щелчок, он свидетельствует о плотном контакте деталей.

  7. Проверьте все соединения и подключите тепловое устройство обратно к общей отопительной системе.


Проконтролируйте функционирование регулятора Данфос до первого открывания и закрывания клапанного устройства. Если установка была осуществлена по правилам, проблем возникнуть не должно.


Как отрегулировать прибор


Хоть все модификации терморегуляторов Danfoss и имеют отличия по внешним параметрам, техническим характеристикам, настройка устройств проделывается одинаковым методом. Чтобы ее осуществить потребуется обратиться к инструкции по эксплуатации и изучить обозначения режимов, указанных на корпусе устройства. Показатели могут иметь отличия, зависимо от того, какая именно применяется модель.



Термостатический радиаторный комплект Danfoss G1/2


Далее установите на аппарате нужный температурный режим. Для этого передвиньте крутящий элемент на необходимый режим. В случае если был установлен аппарат с кнопочным управлением, все манипуляции осуществляются методом нажатия на клавиши «прибавить» или «убавить» температуру.


Также можно выбрать промежуточный параметр, если он больше подходит для создания определенного микроклимата в доме. Через несколько минут система отопления подстроится под выбранные значения и будет воспроизводить обогрев помещения до момента получения нужного микроклимата. Аналогичным способом настраивается клапан и для холодильных агрегатов.


ВИДЕО: Как правильно установить термоголовку на радиатор


www.portaltepla.ru

Терморегуляторы

Радиаторные терморегуляторы отопления Danfoss или по другому термостаты фирмы Данфосc, предназначены для автоматического поддержания температуры в помещениях. На этом ресурсе мы рассмотрим виды терморегуляторов, цены на них, ответим на вопросы как эксплуатировать и как произвести установку терморегуляторов отопления своими руками.

Но давайте обо всем по порядку. Первое что мы рассмотрим – это, как с радиаторными терморегуляторами фирмы Danfoss можно организовать комфортное отопление дома или квартиры, а так же как применяя данные устройства можно экономить на отоплении.

Конечно ощущение комфорта складывается из множества показателей и одним из основных является температура в помещении. Конечно температура регламинтируется ГОСТом 30494-96 “ЗДАНИЯ ЖИЛЫЕ И ОБЩЕСТВЕННЫЕ. ПАРАМЕТРЫ МИКРОКЛИМАТА В ПОМЕЩЕНИЯХ”, но каждый человек является индивидуальностью и к вопросам комфорта необходимо подходить так же индивидуально.

И все же давайте выведем средние значения температур помещений, которые присутствую везде, опираясь на вышеуказанный ГОСТ (ниже мы поясним для чего):

  • 16-18°C – температура в спальных помещениях;
  • 18°C – температура на кухне;
  • 20°C – температура в больших комнатах, местах отдыха;
  • 20°C – температура в игровых и детских комнатах;
  • 23°C – температура в санузлах и ванных помещениях.

Данные температуры рекомендуются в зависимости от функционального предназначения помещения, например рекомендованная температура на кухе 18°C, а когда идет готовка, то температуру хорошы бы было еще немного уменьшить например до 16°C (в зависимости от того сколько у Вас включено комфорок и какие бытовые приборы еще подогреваются), или например температура в спальных помещениях должна быть немного пониже, для комфортного сна, в жару обычно плохо спится. А вот например в ванной температура должна быть больше, потому что выходя из под душа с температурой в 18°C человек будет просто замерзать.

Исходя из всего выше сказанного хорошо бы, что бы в каждом помещении можно было регулировать температуру отдельно. В современных квартирах обычно установлены радиаторы или батареи отопления, но осознаную регулировку осуществить невозможно, хорошо если есть кран с помощью которого можно “прижать” поток теплоносителя, для уменьшения температуры, но такая регулировка крайне неудобна.

Радиаторные терморегуляторы отопления Danfoss как раз предоставляют возможность регулировки. Вы выставляете по шкале, которая находиться на терморегуляторе определеную температуру (например 20°C) и термостат будет автоматически поддерживать установленную температуру в помещении.

Мы с Вами узнали, что с радиаторными терморегуляторами фирмы Danfoss можно регулировать температуру в помещениях, так как же можно экономить используя данное устройство ?

Все просто пример про кухню был выше, соотвественно понизив температуру мы уменьшим скорость подачи теплоносителя, получается что за один и тот же промежуток времени через радиаторы отопления будет проходить меньше теплоносителя,

соотвественно будет и меньше затрачено энергии на подогрев воды. Пока в основной части не только Росии, но и даже Москвы не установлены тепловые счетчики, поэтому в квартирах сэконномить пока не получится, здесь можно только создать для себя и близких комфортные условия. Но прогресс движется и не за горами то время, когда с нас будут взымать плату за расходы на обогрев теплоносителя.

А вот в загородных частных домах можно довольно эффективно экономить на отоплении и самым эффективным приемом является понижении температуры до минимальной допустимой 16-18°C во всех помещениях на период пребывания на работе, а это более половины дня в которые будет расходоваться на порядок меньше теплоносителя.

Терморегуляторы для радиаторов отопления состоят из двух отдельных компонентов: управляющего – термостатического элемента (термоголовки) и исполняющего регулирование подачи теплоносителя – клапана. Термоголовка состоит из цилиндра с гофрированными стенками (сильфона), который заполняется веществом, имеющим свойство чуткого реагирования на изменения температуры окружающего воздуха.

Все разнообразие видов, моделей этих устройств можно классифицировать по таким критериям:

  • Конструктивное исполнение (механическое, электромеханическое, электронное)
  • Вид рабочего тела сильфонной системы термоголовки (твердотельное, жидкостное, воздушное или газовое)
  • Температурный режим (низкий, средний, высокий с диапазоном от 6° С до 28° С)
  • Тип датчика температуры (встроенный, дистанционный, программируемый)

Исходя из конструктивного исполнения терморегуляторов отопления, термоголовки могут иметь некоторые особенности модификаций. Так механические приборы состоят лишь из газонаполнительной колбы, капиллярной трубки, рабочей мембраны и не содержат электрической части, электронных элементов. Для электромеханических термостатов наряду с указанными тремя компонентами характерно наличие еще контактных групп (пар) или биметаллической пластины. Конструкция электронных устройств оснащается электронными датчиками температуры (терморезисторами, термотранзисторами и т. п.).

Среди предлагаемых производителями радиаторных терморегуляторов преобладают модели с термостатическими элементами, имеющими жидкостное (спирт, масло) или парафиновое наполнение. А патент на термоголовки с таким видом рабочего тела как газоконденсатная смесь (сжиженный газ) принадлежит датской компании «Danfoss». Именно они имеют большой спрос среди многочисленных застройщиков частных домов и владельцев квартир в домах различной этажности.

Наличие обозначенных модификаций датчиков температуры позволяет применять термостаты, как на трубах подачи теплоносителя, так и вдали от них с расстоянием от 2-х до 8-ми метров с соблюдением требования свободной циркуляции воздуха вокруг устройства для точного контроля над климатом помещения.

Сегодня имеется возможность подобрать модель для разных конструктивных схем систем отопления. Речь идет, прежде всего, о термостатах, предназначенных для двухтрубных отопительных системах новых строений и однотрубных с естественной циркуляцией теплоносителя («ленинградках») в квартирах старых многоэтажек.

Помимо особенностей систем отопления, назначения зданий, условий для его размещения первостепенное значение имеет выбор второй составляющей части терморегулятора отопления – клапана. Этот исполнительный элемент представлен моделями в таких видах: прямые, угловые (горизонтальные, вертикальные) и трехосевые (лево- и правосторонние), что позволяет применять их при разных пространственных возможностях мест установки.

Современные регулирующие клапаны располагают встроенным устройством монтажной предварительной настройки на заданное гидравлическое сопротивление (пропускную способность), обеспечивающую необходимый температурный режим функционирования.

Основной принцип действия термостатов состоит в том, что при повышении/понижении температуры окружающего его воздуха происходит перемещение штока клапана, соответственно, в направлении увеличения или уменьшения объемов теплоносителя, проходящего через прибор отопления.

Каждая модификация имеет свои конструктивные особенности и наличие запасных частей (дополнительных принадлежностей). Его типы выбираются исходя из вида отопительной системы, а размеры – по диаметру отверстия пробки радиатора, труб на подаче теплоносителя.

Совместимость технических характеристик термоголовок и клапанов терморегулторов Danfoss обеспечивается их соответствием международным (ISO), европейским (CEN) стандартам, отечественным ГОСТам. А это создает предпосылки для удобства их установки, настройки и долговечной эксплуатации даже при максимально высоких параметрах теплоносителя. Кстати терморегуляторы можно смонтировать самостоятельно, делая отопление своими руками пошаговую инструкцию по установке Вы можете найти в статье Как установить терморегулятор Danfoss самому (пошаговая инструкция).

Постоянный процесс конструктивного усовершенствования современных термостатов напрямую влияет также на повышение уровня экономической эффективности. Ведь они способны сокращать подачу избыточного тепла от радиаторов с учетом также его поступления от работающих бытовых приборов, проникающих солнечных лучей, присутствующих в помещении людей, не допуская, таким образом, перегрева воздуха.

  1. С помощью радиаторных терморегуляторов отопления Danfoss в городских квартирах, а так же в загородных домах можно регулировать температуру в помещениях.
  2. Использование термостатов в коттеджах, загородных домах с автономным отоплением от котлов позволяет снижать расходы на сжигаемое топливо, достигая экономии тепловой энергии до 20%. Поэтому финансовые затраты на приобретение терморегуляторов, их монтаж, настройку окупаются в течение очень короткого времени. Следовательно в частных загородных домах используя терморегуляторы отопления можно не только создать комфортные условия, но и довольно эффективно экономить на отоплении. Рассчитать ориентировочную окупаемость терморегуляторов можно используя калькулятор Расчет окупаемости терморегуляторов отопления онлайн.

Наиболее яркой иллюстрацией эргономических свойств термостатов является продукция мирового лидера тепловой автоматики международного концерна «Danfoss». Их использование позволяет создавать комфортную температуру, соответствующую санитарным нормам для каждой отдельной комнаты. А различное стилевое решение дизайна современных терморегуляторов – это еще и возможность гармонично вписывать их в любой интерьер помещений, не нарушая его целостности.

Всю самую интересную и полезную информацию о термостатах и клапанах терморегуляторов Вы найдете на нашем интернет ресурсе терморегуляторы для радиаторов отопления.

termo-danfoss.blogspot.com

Радиаторные терморегуляторы Danfoss | Dvamolotka.ru

Ручной или автоматический…….?

На этот вопрос промышленный датский гигант “Danfoss” ответил: “Только автоматическая регулировка температуры с помощью терморегуляторов, устанавливаемых на радиаторы отопления”.

Как этим пользоваться? Надежен ли этот прибор? Не лучше ли поставить обычный вентиль или вообще без них, по старинке. Вот типичные вопросы, которые задают себе владельцы загородных домов и городских квартир. Сразу скажем: “Да, надежен!”. “Danfoss” выпускает терморегуляторы уже несколько лет. Изделие отлажено. Миф о том, что качество воды в системах отопления делает невозможным их использование, отметается (если у Вас в воде грязь, песок, то обычные вентили не смогут нормально работать).

Итак, Вы купили для пробы один в спальню, где для Вас желаемая температура + 19°С. После его установки (заметим, что терморегулятор устанавливается, как и обычный вентиль, не требующий никакого источника питания), нужно установить его на желаемую температуру.

Начнем с того, что закроем все окна и двери, исключив утечку тепла. Повернем ручку терморегулятора вправо, до его полного открытия (радиатор работает на полную мощность).

По комнатному термометру ждем, когда температура в комнате достигнет превышения желаемой на несколько градусов. После этого закрываем радиатор, повернув до упора влево (в радиатор не поступает вода). Воздух в помещении постепенно остывает. Через некоторое время настенный градусник показывает + 19°С. Начинаем медленно вращать ручку регулятора влево, внимательно прислушиваясь. В каком-то положение ручки, терморегулятор откроется, в радиатор начнет поступать вода. В этот момент мы услышим шум воды в трубе, и корпус терморегулятора начнет быстро нагреваться. Мы нашли искомое положение ручки терморегулятора. Если в комнате есть другие батареи с терморегулятором, такие же манипуляции проделать сразу же и на нем. Больше никаких регулировок не нужно. Смело открывайте окно, или форточку. Температура в помещении будет всегда поддерживаться стабильно с точностью до +/- 1°С. В нашем случае +19°С. К хорошему быстро привыкаешь и мы уверены, что вскоре все Ваши “апартаменты” будут оборудованы этими чуткими и надежными устройствами.

dvamolotka.ru

Терморегуляторы для радиаторов отопления

Радиаторные терморегуляторы отопления Danfoss или по другому термостаты фирмы Данфосc, предназначены для автоматического поддержания температуры в помещениях. На этом ресурсе мы рассмотрим виды терморегуляторов, цены на них, ответим на вопросы как эксплуатировать и как произвести установку терморегуляторов отопления своими руками.

Но давайте обо всем по порядку. Первое что мы рассмотрим – это, как с радиаторными терморегуляторами фирмы Danfoss можно организовать комфортное отопление дома или квартиры, а так же как применяя данные устройства можно экономить на отоплении.

Конечно ощущение комфорта складывается из множества показателей и одним из основных является температура в помещении. Конечно температура регламинтируется ГОСТом 30494-96 “ЗДАНИЯ ЖИЛЫЕ И ОБЩЕСТВЕННЫЕ. ПАРАМЕТРЫ МИКРОКЛИМАТА В ПОМЕЩЕНИЯХ”, но каждый человек является индивидуальностью и к вопросам комфорта необходимо подходить так же индивидуально.

И все же давайте выведем средние значения температур помещений, которые присутствую везде, опираясь на вышеуказанный ГОСТ (ниже мы поясним для чего):

  • 16-18°C – температура в спальных помещениях;
  • 18°C – температура на кухне;
  • 20°C – температура в больших комнатах, местах отдыха;
  • 20°C – температура в игровых и детских комнатах;
  • 23°C – температура в санузлах и ванных помещениях.

Данные температуры рекомендуются в зависимости от функционального предназначения помещения, например рекомендованная температура на кухе 18°C, а когда идет готовка, то температуру хорошы бы было еще немного уменьшить например до 16°C (в зависимости от того сколько у Вас включено комфорок и какие бытовые приборы еще подогреваются), или например температура в спальных помещениях должна быть немного пониже, для комфортного сна, в жару обычно плохо спится. А вот например в ванной температура должна быть больше, потому что выходя из под душа с температурой в 18°C человек будет просто замерзать.

Исходя из всего выше сказанного хорошо бы, что бы в каждом помещении можно было регулировать температуру отдельно. В современных квартирах обычно установлены радиаторы или батареи отопления, но осознаную регулировку осуществить невозможно, хорошо если есть кран с помощью которого можно “прижать” поток теплоносителя, для уменьшения температуры, но такая регулировка крайне неудобна.

Радиаторные терморегуляторы отопления Danfoss как раз предоставляют возможность регулировки. Вы выставляете по шкале, которая находиться на терморегуляторе определеную температуру (например 20°C) и термостат будет автоматически поддерживать установленную температуру в помещении.

Мы с Вами узнали, что с радиаторными терморегуляторами фирмы Danfoss можно регулировать температуру в помещениях, так как же можно экономить используя данное устройство ?

Все просто пример про кухню был выше, соотвественно понизив температуру мы уменьшим скорость подачи теплоносителя, получается что за один и тот же промежуток времени через радиаторы отопления будет проходить меньше теплоносителя,

соотвественно будет и меньше затрачено энергии на подогрев воды. Пока в основной части не только Росии, но и даже Москвы не установлены тепловые счетчики, поэтому в квартирах сэконномить пока не получится, здесь можно только создать для себя и близких комфортные условия. Но прогресс движется и не за горами то время, когда с нас будут взымать плату за расходы на обогрев теплоносителя.

А вот в загородных частных домах можно довольно эффективно экономить на отоплении и самым эффективным приемом является понижении температуры до минимальной допустимой 16-18°C во всех помещениях на период пребывания на работе, а это более половины дня в которые будет расходоваться на порядок меньше теплоносителя.

Терморегуляторы для радиаторов отопления состоят из двух отдельных компонентов: управляющего – термостатического элемента (термоголовки) и исполняющего регулирование подачи теплоносителя – клапана. Термоголовка состоит из цилиндра с гофрированными стенками (сильфона), который заполняется веществом, имеющим свойство чуткого реагирования на изменения температуры окружающего воздуха.

Все разнообразие видов, моделей этих устройств можно классифицировать по таким критериям:

  • Конструктивное исполнение (механическое, электромеханическое, электронное)
  • Вид рабочего тела сильфонной системы термоголовки (твердотельное, жидкостное, воздушное или газовое)
  • Температурный режим (низкий, средний, высокий с диапазоном от 6° С до 28° С)
  • Тип датчика температуры (встроенный, дистанционный, программируемый)

Исходя из конструктивного исполнения терморегуляторов отопления, термоголовки могут иметь некоторые особенности модификаций. Так механические приборы состоят лишь из газонаполнительной колбы, капиллярной трубки, рабочей мембраны и не содержат электрической части, электронных элементов. Для электромеханических термостатов наряду с указанными тремя компонентами характерно наличие еще контактных групп (пар) или биметаллической пластины. Конструкция электронных устройств оснащается электронными датчиками температуры (терморезисторами, термотранзисторами и т. п.).

Среди предлагаемых производителями радиаторных терморегуляторов преобладают модели с термостатическими элементами, имеющими жидкостное (спирт, масло) или парафиновое наполнение. А патент на термоголовки с таким видом рабочего тела как газоконденсатная смесь (сжиженный газ) принадлежит датской компании «Danfoss». Именно они имеют большой спрос среди многочисленных застройщиков частных домов и владельцев квартир в домах различной этажности.

Наличие обозначенных модификаций датчиков температуры позволяет применять термостаты, как на трубах подачи теплоносителя, так и вдали от них с расстоянием от 2-х до 8-ми метров с соблюдением требования свободной циркуляции воздуха вокруг устройства для точного контроля над климатом помещения.

Сегодня имеется возможность подобрать модель для разных конструктивных схем систем отопления. Речь идет, прежде всего, о термостатах, предназначенных для двухтрубных отопительных системах новых строений и однотрубных с естественной циркуляцией теплоносителя («ленинградках») в квартирах старых многоэтажек.

Помимо особенностей систем отопления, назначения зданий, условий для его размещения первостепенное значение имеет выбор второй составляющей части терморегулятора отопления – клапана. Этот исполнительный элемент представлен моделями в таких видах: прямые, угловые (горизонтальные, вертикальные) и трехосевые (лево- и правосторонние), что позволяет применять их при разных пространственных возможностях мест установки.

Современные регулирующие клапаны располагают встроенным устройством монтажной предварительной настройки на заданное гидравлическое сопротивление (пропускную способность), обеспечивающую необходимый температурный режим функционирования.

Основной принцип действия термостатов состоит в том, что при повышении/понижении температуры окружающего его воздуха происходит перемещение штока клапана, соответственно, в направлении увеличения или уменьшения объемов теплоносителя, проходящего через прибор отопления.

Каждая модификация имеет свои конструктивные особенности и наличие запасных частей (дополнительных принадлежностей). Его типы выбираются исходя из вида отопительной системы, а размеры – по диаметру отверстия пробки радиатора, труб на подаче теплоносителя.

Совместимость технических характеристик термоголовок и клапанов терморегулторов Danfoss обеспечивается их соответствием международным (ISO), европейским (CEN) стандартам, отечественным ГОСТам. А это создает предпосылки для удобства их установки, настройки и долговечной эксплуатации даже при максимально высоких параметрах теплоносителя. Кстати терморегуляторы можно смонтировать самостоятельно, делая отопление своими руками пошаговую инструкцию по установке Вы можете найти в статье Как установить терморегулятор Danfoss самому (пошаговая инструкция).

Постоянный процесс конструктивного усовершенствования современных термостатов напрямую влияет также на повышение уровня экономической эффективности. Ведь они способны сокращать подачу избыточного тепла от радиаторов с учетом также его поступления от работающих бытовых приборов, проникающих солнечных лучей, присутствующих в помещении людей, не допуская, таким образом, перегрева воздуха.

  1. С помощью радиаторных терморегуляторов отопления Danfoss в городских квартирах, а так же в загородных домах можно регулировать температуру в помещениях.
  2. Использование термостатов в коттеджах, загородных домах с автономным отоплением от котлов позволяет снижать расходы на сжигаемое топливо, достигая экономии тепловой энергии до 20%. Поэтому финансовые затраты на приобретение терморегуляторов, их монтаж, настройку окупаются в течение очень короткого времени. Следовательно в частных загородных домах используя терморегуляторы отопления можно не только создать комфортные условия, но и довольно эффективно экономить на отоплении. Рассчитать ориентировочную окупаемость терморегуляторов можно используя калькулятор Расчет окупаемости терморегуляторов отопления онлайн.

Наиболее яркой иллюстрацией эргономических свойств термостатов является продукция мирового лидера тепловой автоматики международного концерна «Danfoss». Их использование позволяет создавать комфортную температуру, соответствующую санитарным нормам для каждой отдельной комнаты. А различное стилевое решение дизайна современных терморегуляторов – это еще и возможность гармонично вписывать их в любой интерьер помещений, не нарушая его целостности.

Всю самую интересную и полезную информацию о термостатах и клапанах терморегуляторов Вы найдете на нашем интернет ресурсе терморегуляторы для радиаторов отопления.

termo-danfoss.blogspot.com

Отправить ответ

avatar
  Подписаться
Уведомление о
