Терморегулятор с капиллярной трубкой: принцип действия и сфера их применения

Содержание

принцип действия и сфера их применения

Капиллярные термостаты и терморегуляторы

Большинство оборудования функционирует в определенном температурном диапазоне. Контроль над ним осуществляется при помощи термостатов, регуляторов и тепловых реле. Выбор конкретных устройств определяется конструктивными особенностями техники, требованиями к точности контроля нагрева и другими факторами. Капиллярный термостат тут; входит в число наиболее распространенных устройств регулирования температурного режима.

Принцип работы капиллярных термостатов


Работа капиллярного термостата базируется на первом законе термодинамики, который гласит, что при изменении температуры в термодинамической системе она выполняет механическую работу, пока не придет к равновесному состоянию. Конструкция капиллярного термостата позволяет контролировать температуру за счет регулирования величины точки равновесия и включает в себя следующие элементы:

  • датчик в виде металлической капсулы, содержащей рабочую жидкость;
  • капилляр, соединяющий датчик с регулирующим блоком термостата;
  • регулирующий блок или электромеханическое реле, посредством которого задаются нужные параметры (устанавливается точка равновесия).

При нагревании датчика происходит расширение содержимого капсулы, которое через капиллярную трубку оказывает давление на мембрану реле, а при достижении заданной температуры происходит размыкание контактов. Обычная погрешность такого устройства составляет ±3-4°C. Такой вид электротехники https://www.scat-technology.ru/, как капиллярный терморегулятор, очень прост, надежен и энергонезависим, благодаря чему используется в разнообразной технике.

Сфера применения капиллярных термостатов

Теоретически температурный датчик и регулирующий блок могут быть разнесены на любое расстояние. Кроме того, в них можно использовать рабочие жидкости с различными физическими характеристиками (например, фреоны), что позволяет эксплуатировать капиллярный термостат и при отрицательных температурах (в тех же холодильниках).

Чаще всего эти устройства используются в технике, где регулирующий блок необходимо максимально защитить от нагрева. Поэтому терморегуляторы капиллярного типа устанавливают в отопительных котлах, проточных водонагревателях, бойлерах и другом теплотехническом оборудовании, духовых и жарочных шкафах, различных системах автомобилей, кондиционерах и т.

д.

Капиллярный термостат на примере Danfoss KP61

Вот наконец, мы подобрались к самому интересному термостату. Он интересен нам, как вентиляционщикам, так как обеспечивает одну из защит от заморозки водяного калорифера. Стоит сразу сказать, что капиллярный термостат – это не только данфосс. Есть и другие производители, их много, просто показать проще один, принцип действия у всех похож, как и внешний вид, и способ монтажа.

Рисунок 9.1 - Danfoss KP61, надпись на упаковке.

С упаковки снимаем информацию – этот датчик контролирует температуру от -30 до 15 градусов. Гистерезис термостата регулируемый. В нашем случае – это, видимо, 1,5 – 7 градусов. Длина чувствительного элемента – 5 метров. Длина элемента важна, так как, в идеале, элемент должен пройти по всей поверхности калорифера. Датчики выпускаются с разными длинами этих элементов, при заказе обязательно уточняйте, обращайте на это внимание! Слишком короткий датчик не охватит весь калорифер, что ухудшит защиту, а слишком длинный – это дороже, смонтировать можно, но тут надо смотреть экономическую целесообразность.

Примеры монтажа показаны на рисунках 9.13, 9.15. 9.16, 9.17. Да и в принципе, мы здесь не проектированием занимаемся. Вы уже имеете готовую, спроектированную вентустановку. Если у вас датчик вышел из строя, например, был поврежден в процессе монтажа, ориентируйтесь по ситуации. Нормально датчик к калориферу подходил - берите такой же. Не устраивает длина - берите по ситуации.

Рисунок 9.2 - Danfoss KP61, общий вид.

Вот он, этот самый чувствительный элемент, внизу на фото. При монтаже его необходимо АККУРАТНО и ОСТОРОЖНО раскручивать у поверхности калорифера так, как показано на рисунке 9.13. Если перегнете трубочку до излома, датчик выйдет из строя. Это проявится в том, что контакты не будут менять свое положение. Они застынут навечно. Монтажник может скрыть этот грех, если подключит провода так, что контроллер вашей системы будет считать, что все хорошо. Наладчик может проморгать это. Если вы эксплуатируете вентустановку, не верьте никому на слово, проверьте сами его исправность.

Как это сделать – есть несколько вариантов. Можете кинуть на капилляр снегом, в процессе работы. Это потребует включения установки со снятой крышкой вентблока. Будьте осторожны, чтобы туда ничего и никого не засосало. Можно перекрыть подачу горячей воды. Либо краном, который должен быть на смесительном узле, либо вручную, управляя положением привода с контроллера, или опять же вручную, некоторые приводы такое допускают. Но при таком способе будьте КРАЙНЕ ОСТОРОЖНЫ, чтобы реально не заморозить калорифер! Лучше всего это делать при температуре на улице чуть выше нуля. Следите при этом за температурой обратной воды и температурой приточного воздуха. Заодно можно проверить и сработку по низкой температуре обратной воды, если у вас система обладает такой защитой. Чтобы узнать, есть ли она – ЧИТАЙТЕ ИНСТРУКЦИЮ производителя!

Рисунок 9.3 - Danfoss KP61, вид со снятой защитной крышкой.



Рисунок 9.4 - Danfoss KP61, вид без крышки, под углом.

Как установить температуру. Вращайте регулировочную ручку и следите за указателем на шкале. Данфосс в этом плане немного заморочен, так как имеет защитную стопорную планку. Для проведения регулировок её необходимо снять. Обратите внимание на рисунок 9.12. на фото ниже эта планка видна сразу под ручкой. Рядом с ручкой находится золотистого цвета шестигранник. Это ручка задания гистерезиса. Надеюсь, вы помните из предыдущих страниц, что это такое? Он задает разницу в температуре, при которой контакты датчика будут возвращаться в исходное состояние после достижения задания. Чтобы задать гистерезис нужно снять ручку и переставить, как показано на рисунке 9.12.

Не рекомендую задавать температуру ниже 5 градусов. Выше – пожалуйста, но смотрите, чтобы ложных срабатываний не было. Обычно выставляют от 5 до 10 градусов.

Рисунок 9.5 - Danfoss KP61, регулировочная ручка и шкала.



Рисунок 9.6 - Danfoss KP61, панель регулировок.



Рисунок 9.7 - Danfoss KP61, шкала задания температуры и гистерезиса.



Рисунок 9.8 - Danfoss KP61, вид с закрытым клеммником.



Рисунок 9.9 - Danfoss KP61, вид с открытым клеммником.



Рисунок 9.10 - Danfoss KP61, клеммник.



Рисунок 9.11 - Danfoss KP61, инструкция.



Рисунок 9.12 - Danfoss KP61, как выставить температуру и гистерезис термостата.



  1. капилляр;
  2. монтажная скоба;
  3. термостат;
  4. вход горячей (прямой) воды в калорифер;
  5. блок вентсистемы с водяным калорифером;
  6. выход охлажденной воды (обратной) из калорифера;
  7. неоткрывающаяся панель.

Рисунок 9.13 – Монтаж капиллярного термостата.

При монтаже обратите внимание на то, куда ставить термостат. Постарайтесь поставить его на такую часть вентсистемы, которая скорее всего не будет открываться. Не стоит ставить его на кожух, закрывающий водяной калорифер. Он может извлекаться для каких-то сервисных целей. Лишний раз демонтировать и монтировать этот термостат опасно, можно повредить капиллярную трубку.

Рисунок 9.14 – Капиллярный термостат PolarBear PBFP 6N в комплекте с монтажными скобами.

Посмотрите на еще один капиллярный термостат, производства Polar Bear. Называется PBFP 6N. Циферка 6 в названии термостата характеризует длину капиллярной трубки. Здесь она 6 метров. Еще этот термостат интересен тем, что он идет сразу в комплекте со скобами для монтажа капиллярной трубки, которые показаны на позиции 2 рисунка 9.13. На рисунке 9.14 эти скобы видны в левой части фотографии, они черного цвета и упакованы в полиэтиленовый пакетик. При работе с другими термостатами учитывайте, что скобы могут продаваться отдельно. Уточняйте при покупке – есть ли они в комплекте, или их надо заказывать отдельно.

Рисунок 9.15 – Пример монтажа датчика PBFP со слишком длинным чувствительным элементом.

На рисунке 9.15 видно, что можно было поставить термостат с вдвое меньшим чувствительным элементом. При той же защите калорифера, датчик бы стоил дешевле. Однако сам монтаж выполнен очень хорошо.

Обратите внимание на левую сторону рисунка. Видите белую стяжку? Это крепление свободного конца капилляра, чтобы он не дребезжал при работе вентилятора.

Рисунок 9.16 – Пример монтажа датчика PBFP, крепление корпуса.

На рисунке 9.16 видно, как решено закрепить корпус датчика, крепление чувствительного элемента которого показано на рисунке 9.15. Датчик рядом со вводом «прямой воды», в левой верхней части фотографии. Капилляр здесь защищен гибкой трубкой из комплекта датчиков перепада давления. Решение неплохое, но плохо, что получается довольно протяженный участок капилляра вне зоны калорифера. Лучше вводить капилляр в установку как можно раньше, пример такого варианта показан на рисунке 9.17.

Рисунок 9.17 – Пример монтажа датчика PBFP.

На рисунке 9.17 показан вариант с хорошим вводом капилляра в установку, без протяженных участков снаружи.
Из недостатков:

  • свободный конец капилляра не закреплен и при работе будет болтаться, вызывая дребезг, а также вероятность повреждения капилляра;
  • - «змейка» капилляра неравномерна на поверхности калорифера, сравните её с вариантом на рисунке 9. 15. Здесь нижнюю и верхнюю скобы (2 и 3, если считать с любой стороны), можно было бы сдвинуть немного правее.

p.s. Не считайте фотографию на рисунке 9.16 идеальным образцом. Там показан неплохой монтаж, но есть и недостатки. Например - бирки. Те, что там видны – круглые. Есть такой документ - ТУ 36-1440-82. Он говорит, что круглые бирки применяются для маркировки линий с кабелями под напряжением свыше 1000В. Это явно не наш случай. Но про маркировку будет отдельный разговор.

Термостаты и терморегуляторы АБАТ (ABAT) Чувашторгтехника

Все категорииЗапчасти Abat - ТЭНы Abat - Терморегуляторы и термоограничители - Переключатели и Пускатели - Запчасти к пароконвектоматам ПКА - Запчасти к посудомоечным машинам МПК - Запчасти к плитам и жарочным шкафам - Запчасти и комплектующие к котлам КПЭМ - Запчасти к печам конвекционным расстоечным шкафам, печей для пиццы - Запчасти к механическому оборудованию Abat (МКК,МЭП,МКО) - Запчасти тестомесов ТМС - Запчасти для газового оборудования - Химия Abat - Запчасти Abat Прочее Запчасти Atesy - Тэны Atesy - Запчасти для плит Atesy - Запчасти к пароконвектоматам Atesy - Прочие ЗИП Atesy - Запчасти для Кипятильников Atesy - Запчасти для блинниц, грилей, витрин, чебуречниц, шаурмы Atesy - Запчасти Картофелечистки ТАЙФУН, Хлеборезка, мукопросеиватели AtesyЗапчасти к посудомоечной машине МПУ-700-01, МПФ-30,ММУ-1000Запчасти UNOXЗапчасти RATIONALЗапчасти Вязьма (ВО,ЛС)КонфоркиЗапчасти МИМ,МПР,МОК,МПО - Запчасти МИМ-300,МИМ-600,МИМ-80 - Запчасти овощерезки и протирки МПР-350, МПР-350М, МПО-1, ОР-1 - - Ножи и Диски МПР-350(М)-01,МПО - Запчасти и комплектующие к картофелечисткам МОК-150, МОК-300, - Запчасти к мясорубкам Торгтехмаш ТМ-32, ТМ-32М, ТМ-12, ТМ-12МЗапчасти и комплектующие (прочие) - Запчасти Техно-ТТ - ЭЛЬФ4М - Запчасти для МТМ г.

Сарапул - Запчасти для ТММ ПАО "ПЕНЗМАШ" - Запчасти Восход г.Саратов - Запчасти Grill Master - Запчасти и комплектующие Rada - Запчасти на бытовые электроплиты - - Запчасти для духовки BEKO - Запчасти Thermex (Термекс) - Запчасти ТулаТоргтехника - - Зип для кипятильников ТТ - - Конвекционные печи ТТ - - Зип для плит, шкафов ТТ - - Прочие ЗИП ТТ - Запчасти кипятильников Каскад КНЭ-50/100 - Запчасти Sikom - Кобор (Kobor) - Запчасти для кипятильников ДEБИС - Запчасти кипятильников КЭНД - Запчасти Iterma (Ярославль) - Запчасти Гамма 5А - Прочие ЗиП - - Трубчатые нагреватели (ТЭНы) - - Переключатели и терморегуляторы прочих производителей - - Прочие комплектующие - Тэны для сауны и бани Harvia - Запчасти Челябторгтехника - Спирали с бусами - Запчасти Polair и прочее холодильное оборудованиеЗапчасти УКМ - Ножи и Диски УКМЗапчасти ПищТех КраснодарЗапчасти для импортного Оборудования - Конфорки EGO круглые - Конфорки EGO квадратные - Душирующие устройства и смесители MONOLITH - Запчасти для импортных мясорубок - - Ножи и решетки системы Unger - - - R70 - - - H82 - - - В98 - - - D114 - - - E130 - - Ножи и решетки системы Enterprise - - - TJ12 - - - TJ22 - - - TJ32 - - - TJ42 - Запчасти для Robot-coupe - Запчасти для KT (Koneteollisuus) - Запчасти HURAKAN - Запчасти BREMA (льдогенераторы) - Запчасти AIRHOT - Запчасти APACH - Запчасти ELECTROLUX - Запчасти SILANOS - Запчасти Gastrorag - Запчасти FAMA - Запчасти INDOKOR - Запчасти AMICA - Запчасти TECNOEKA - Запчасти Импортные - Запчасти Smeg - Запчасти Garbin - Запчасти FAGOR - Запчасти Fimar - Запчасти COMENDA - Запчасти UGOLINI - Запчасти DIHR - Запчасти Retigo - Запчасти RollerGrill - Запчасти LAINOX - Запчасти GIERRE - Ленточные пилы для мяса - Запчасти GAMОборудование - Тепловое оборудование - - Плиты - - - Электрические плиты ("Чувашторгтехника") - - - Плиты индукционные - - Пароконвектоматы - - - Пароконвектоматы "Abat" ("Чувашторгтехника") - - Котлы пищеварочные - - - Котлы пищеварочные "Abat" (Чувашторгтехника) - - Конвекционные печи - - Расстоечные шкафы и камеры - - Шкафы жарочные и пекарские электрические - - - Шкафы жарочные Abat (ЧувашТоргТехника) - - - Шкафы электропекарные Abat (Чувашторгтехника) - - Сковороды и аппараты контактной обработки - - - Сковороды и аппараты контактной обработки ( - - Печи для пиццы - - Конвекционные печи и расстоечные шкафы FM (Испания) - - Кипятильники - - - Кипятильники - - - Кипятильники - - Пароконвектоматы FM Испания - - Тепловая линия 700 серия - - Тепловая линия 900 серии - Линии раздачи - - Линии раздачи - - - Линия раздачи - - - Передвижная линия обслуживания - - - Линия раздачи питания Abat «Патша» - - - Линия раздачи питания Abat «Премьер» - Жироуловители - - Жироуловители СТАНДАРТ - - Жироуловители ПРОФИ - - Жироуловители ЦЕХОВЫЕ - Механическое оборудование - - Мясорубки - - Машины картофелеочистительные - - - Машины картофелеочистительные Abat - - - Машины картофелечистительные МОК Торгмаш г.
Барановичи - - Машины овощерезательные МКО-50 - - Рыбочистка УКМ - - Механическое оборудование Белторгмаш - - - Овощерезки и протирочные машины МПР-350,МПО-1 - - Слайсеры LUSSO - Спиральные тестомесы - Нейтральное оборудование - - Зонты вентялиционные - - - Зонты вентилиционные "Abat" (Чувашторгтехника) - - Нейтральное оборудование - - - Столы производственные - - - Полки - - - Ванны моечные - - - Шкафы и стеллажи - - - Тележки передвижные - Посудомоечное оборудование - - Посудомоечные машины "Abat" (Чувашторгтехника) - - Посудомоечные машины МПУ-700-01, ММУ-1000, МПФ(Производство Гродторгмаш) - - Посудомоечные машины Omniwash (Италия) - Газовое оборудование - - Газовое оборудование "Abat" (Чувашторгтехника) - Холодильное оборудование - - Холодильное оборудование Abat - - - Льдогенераторы Abat - - - Холодильные шкафы - - - Шоковая заморозка - Пескоуловители - - Пескоуловители серии «Клининг-М» с фильтр-пакетами - - Пескоуловители серии «Клининг-ПМ» для поломоечных машин - - Пескоуловители "Стандарт" - - Пескоуловители серии "Клининг" для уборки помещенийГастроемкости, корзины, противни. - Гастроемкости - Противни - Корзины для посудомоечных машин - Корзины для фритюрниц и электроварок РаспродажаНовое поступление

Danfoss KP 61 (060L110166) Реле температуры электроконтактный термостат длина кап.трубки 5 м

Описание товара

Danfoss KP 61 (060L110166) Реле температуры электроконтактный термостат длина кап.трубки 5 м

Реле температуры KP Danfoss используются в целях контроля и регулирования температурного режима рабочей среды, регулирования давления, а также для генерирования тревожных сигналов, предупреждающих операторов о превышении предельно допустимых температурных значений.Они представляют собой автоматические реле. На текущее положение контактов оказывает влияние температура среды, контроль над которой осуществляется устройством. На приборы установлен однополюсный переключатель, имеющий два направления. Они могут контролировать работу однофазных систем переменного тока, мощность которых не превышает 2 кВт.
Термостат типа КР применяется:
— в схеме защиты воздухонагревателя приточной вентиляционной установки от замерзания при падении температуры воздуха у трубок нагревателя ниже критического значения;
— для включения и выключения циркуляционного насоса в системе ГВС здания;
— в качестве защитного термостата, исключающего прорыв перегретого теплоносителя в систему отопления и т. д.

Термостат снабжен однополюсным переключателем (SPDT), положение которого зависит от настройки термостата и температуры датчика. К контактам переключателя может непосредственно подключаться двигатель переменного тока мощностью до 2 кВт. При более мощных двигателях или двигателях постоянного тока термостат устанавливается в контурах их управления.
Основные характеристики:
- Диапазоны температуры: от 0° C до 150 °C
- Высокая нагрузочная способность контактов – Сверхкороткое время дребезга контактов
- По заказу поставляется с позолоченными контактами
- Класс защиты IP44 при монтаже с защитной накладкой и задним щитком
- По заказу для клиентов-поставщиков комплектного оборудования поставляется также с защитой класса IP55
- Малые размеры – экономия места – легкость монтажа
- Стойкость по отношению к толчкам и ударам

Гарантия

Гарантийный срок эксплуатации - 12 месяцев с даты продажи. При преждевременном выходе из строя по вине изготовителя изготовитель производит его бесплатную замену в гарантийном сервисе Danfoss.


Инструкция по замене терморегулятора холодильника

Терморегулятор может быть расположен либо в холодильной камере, либо выведен на переднюю панель холодильника. В зависимости от производителя и конкретной модели холодильниках встречаются различные типы терморегуляторов. Одни из самых распространенных — терморегуляторы К57 и К59. Тип терморегулятора указывают на маркировке его корпуса.





В каких случаях может потребоваться замена терморегулятора



При выходе терморегулятора из строя либо при нарушении его работы обычно ремонт нецелесообразен и требуется замена терморегулятора. О неисправности терморегулятора могут свидетельствовать следующие симптомы:



  • Мотор-компрессор холодильника работает, не выключаясь, в том числе и тогда, когда терморегулятор установлен в положении «Выкл».
  • Температура в холодильной камере сильно понижена, отрегулировать ее не получается.
  • Нет характерного щелчка, если повернуть ручку терморегулятора до положения «Выкл».
  • Компрессор не включается, но лампочка в холодильной камере горит. В домашних условиях проверить, является ли терморегулятор причиной этой неисправности, можно, замкнув цепь в обход терморегулятора.
  • Компрессор работает, но температура в камере холодильника выше нормы.



Некоторые из этих симптомов могут свидетельствовать о других неисправностях, в том числе о выходе из строя мотор-компрессора холодильника. Если есть сомнения в том, что холодильник работает некорректно именно из-за терморегулятора, то рекомендуем обратиться к специалистам по ремонту. Если вы уверены, что проблема именно в терморегуляторе и хотите заменить его самостоятельно, то подобрать нужную модель терморегулятора можно в нашем каталоге.





Порядок замены терморегулятора, расположенного в холодильной камере



При замене терморегулятора советуем придерживаться правил, актуальных при ремонте любой техники. Выполняя демонтаж вышедшего из строя терморегулятора важно запомнить места расположения и крепления различных деталей, аккуратно складывать в определенном месте крепления, чтобы при сборке не выяснилось, что у вас остались «ненужные» детали или порядок их крепления вызывает серьезные затруднения.

При замене терморегулятора, расположенного в холодильной камере, следует выключить холодильник, разморозить его и просушить холодильную камеру, дабы избежать попадания капель воды на контакты. Затем необходимо разобрать блок освещения и регулировки температуры, открутив винты крепления, снять контакты, демонтировать терморегулятор. Установить новый. В обратном порядке зажать в прижиме капилляр, подключить контакты, собрать блок.

В некоторых моделях холодильников для замены терморегулятора придется демонтировать какие-либо дополнительные детали камеры. Например, в старых однокамерных нужно снять раму с дверцей морозилки.



Рис. 1. Блок освещения и регулировки температуры в холодильнике с терморегулятором, расположенным в камере: 1 — плафон, 2 — ручка терморегулятора, 3 — указатель терморегулятора, 4 — выключатель освещения, 5 — пластиковая панель.





Порядок замены терморегулятора, расположенного на передней панели холодильника



При замене терморегулятора, выведенного на переднюю панель холодильника, потребуется снимать дверь. Внимание! Специалисты по ремонту не рекомендуют проводить эту процедуру самостоятельно, так как неквалифицированные действия могут привести к поломке холодильника, в том числе и механической. Последовательность действий приводится ниже для ознакомления.



1. При помощи тонкой отвертки снимается ручка терморегулятора.

2. Осторожно снимается верхняя декоративная панель.

3. Отворачивают винты крепления терморегулятора.

4. Отворачивают винты крепления приборной панели.

5. Отворачивают винты крепления навески двери холодильника.

6. Приподнимают панель и снимают дверь.

7. Отворачивают винты крепления верхней крышки, расположенные сзади холодильника.

8. Снимают верхнюю крышку.

9. Отсоединяют контакты терморегулятора.

10. Снимают терморегулятор.

11. Приподнимают пластиковую накладку в холодильнике, закрывающую капиллярную трубку.

12. Снимают блок освещения, вытаскивают капиллярную трубку.

13. Устанавливают новый терморегулятор, подключают контакты. Особое внимание следует уделить тому, чтобы конец капиллярной трубки полностью уходил под пластиковую накладку. Если капиллярная трубка слишком длинная, то ее складывают под верхней крышкой холодильника.

14. В обратной последовательности собирают блок освещения, верхнюю крышку, двери, приборную панель, верхнюю декоративную панель.

15. Отверстие на задней стороне холодильника, образовавшееся в результате снятия и монтажа капиллярной трубки, герметизируют пластиковой массой.



После замены терморегулятора и сборки всех разобранных ранее частей холодильник включают в сеть. На первом цикле холодильник будет работать достаточно долго до выключения — в течение 2–4 часов.

Ремонт или замена терморегулятора холодильника

Терморегулятор - принцип его работы

Терморегулятор это механическое устройство, которое осуществляет контроль за температурой в холодильнике, поддерживая заданную температуру в камере холодильника путем включения и отключения компрессора.

Терморегулятор представляет собой дифференциальное реле, с одной стороны которого находится сильфон с капиллярной трубкой с фреоном внутри, а с другой стороны механизм с контактной группой, которая давлением фреона в сильфоне включает и отключает компрессор холодильника.

Работа терморегулятора довольно проста. Конец капиллярной трубки терморегулятора прикреплен к испарителю холодильника. Когда температура в холодильной камере находится выше предела установленного ручкой управления, давление в давление фреона в капиллярной трубке высокое, сильфон давит на механизм контактной группы. В это время контакты замкнуты - компрессор работает, испаритель охлаждается и охлаждает капиллярную трубку термостата, давление фреона в трубке  сильфоне падает - контакты термостата размыкаются, компрессор выключается. При достижении верхнего предела температуры испарителем холодильник опять включается, цикл повторился.

В дорогих моделях холодильников, в том числе с системой Ноу-Фрост вместо терморегулятора устанавливается электронный блок управления, который работает по цифровым технологиям. Процессор электронного блока при помощи датчиков и таймера управляет сразу всем оборудованием холодильника во время его работы: контролирует температуру, обеспечивает автоматический цикл разморозки, включает и отключает компрессор и вентилятор.

Место расположения термостата в холодильнике

Место расположения терморегулятора в холодильниках раннего производства находится традиционно в холодильной камере справа иногда совмещенное с плафоном освещения. В современных холодильниках  терморегулятор находится на передней панели холодильника вверху.

Внутри холодильника. Терморегулятор расположен справа: в коробочке, в стенке камеры или плафоне освещения холодильной камеры. Для его демонтажа достаточно снять ручку термостата и открутить винт или отжать защелки защитного корпуса или плафона.



Снаружи холодильника. Терморегулятор находится в верхней части холодильника: над дверью или прикрыт дверью. Для его демонтажа придется снимать декоративную панель. Описание как это сделать вы можете посмотреть в инструкции по эксплуатации вашего холодильника.



В любом из вышеперечисленных случаев для начала работы с термостатом сначала необходимо его найти и снять защитные детали, чтоб добраться до его корпуса.

Процесс замены термостата в холодильнике Атлант

Для того чтобы снять неработающий термостат в двухкамерном холодильнике Атлант нужно обладать слесарными навыками и немного знать электрику:

  • открыть дверку холодильника и вывернуть два самореза снизу декоративной крышки;
  • снять декоративную крышку, потянув на себя;
  • находим неисправный термостат, для его демонтажа необходимо повернуть ручку термостата на цифру 1 (фото 1), снять стопор удерживающий шток (фото 2), потянуть шток на себя до вывода из зацепления с термостатом (фото 3), делаем небольшой поворот - выступ штока совпадает с выемкой на корпусе (фото 4) и вытаскиваем шток;
  • появился свободный доступ до термостата, снимаем 2 или 3 клеммы с термостата и откручиваем гайку его крепления;
  • находим куда идет капиллярка от термостата;
  • обходим холодильник сзади, откручиваем 2 самореза которые держат верхнюю крышку холодильника и вставляем под неё подставку высотой сантиметров 5-8 для удобства работы одному;
  • находим куда уходит капиллярная трубка термостата, вытаскиваем её из отверстия выпрямляем и вытаскиваем термостат из холодильника;

Монтаж нового термостата делается в обратном порядке. Ничего сложного в этой работе нет, нужно только купить нужный терморегулятор. В холодильниках Стинол и Индезит всё тоже самое.

При замене термостата в холодильниках старого образца все будет ещё проще.

Для этого необходимо:

  • освобождаем от крепления термостат и снимаем две клеммы;
  • смотрим куда уходит капиллярная трубка;
  • отсоединяем крепление конца капиллярной трубки от испарителя;
  • вытаскиваем термостат с капилляркой из холодильника.

Все монтажные работы выполнить в обратном порядке.

При замене терморегулятора холодильника очень важно выполнять все работы аккуратно, не нарушив целостность других конструкций и оборудования, не забыть присоединить обратно клеммы на термостате и другие защитные и декоративные элементы, хорошенько уложить капиллярную трубку и провода. Иначе все это будет дребезжать при работе и действовать на нервы. При возникновении вопросов обращайтесь по тел.  +7(342) 234-63-34.

Термостат капиллярный KP61 | ЛАНТА-КЛИМАТ

Вы здесь

  1. Ланта Климат ›
  2. Danfoss автоматика ›

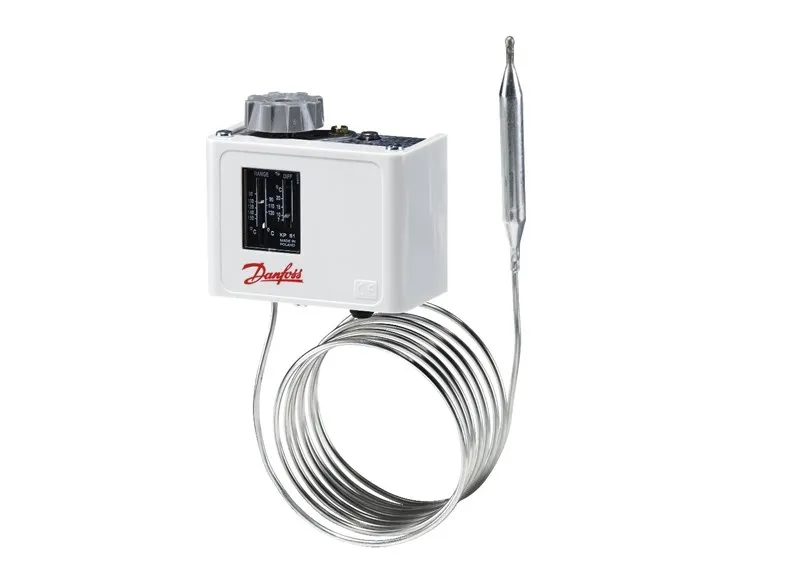

 Термостат капиллярный  DANFOSS KP61



Тип продукции: Реле температуры

Производитель: DANFOSS

Наличие на складе: есть



Термостат DANFOSS KP61 это электромеханическое термореле с изменяемым дифференциалом, предназначенное для регулирования температуры жидких и газообразных сред, а также сигнализации в различных промышленных установках.

Термостат типа КР применяется:

  • в схеме защиты воздухонагревателя приточной вентиляционной установки от замерзания при падении температуры воздуха у трубок нагревателя ниже критического значения;
  • для включения и выключения циркуляционного насоса в системе ГВС здания;
  • в качестве защитного термостата, исключающего прорыв перегретого теплоносителя в систему отопления и т. д.



Модель капиллярного термостата KP61 DANFOSSЦена, ЕВРО
Danfoss KP61-2 (Длина капиллярной трубки: 2 м) 46  29
Danfoss KP61-4 (Длина капиллярной трубки: 4 м) 50  31
Danfoss KP61-6 (Длина капиллярной трубки: 6 м) 55  32
Danfoss KP61-11.5 (Длина капиллярной трубки: 11,5 м) 63  39



Технические характеристики

  • Температура срабатывания (диапазон настройки уставки): -30 … +15 °C. Предустановленное значение на шкале 7 °C

  • Тип наполнителя: Парообразный

  • Тип чувствительно элемента: Капиллярная трубка без термобаллона

  • Длина капиллярной трубки [м]: 1; 2*; 3; 4*; 6*; 11,5 (В зависимости от модификации) *без учета длины чувствительногo элемента 0,5 м
  • Максимальная допустимая электрическая нагрузка на контактную систему:

             AC-1 - 16А, 400В

            AC-3 - 16А, 400В

            AC-15 - 10А, 400В

            DC-13 - 12Вт, 220В

  • Контактная система: Однополюсный перекидной контакт - SPDT

  • Сброс: Автоматический

  • Подключение кабеля: Уплотняемый ввод для кабелей диаметром 6 – 14 мм

  • Класс защиты корпуса: IP30 (специальная версия IP55)

  • Макс. температура чувствительного элемента: 120 °C

  • Температура окружающей среды: -40 … +65 °C

Отправить заявку на продукцию "DANFOSS" можно по электронной почте: [email protected]

Капиллярные термостаты: терморегуляторы и ограничители безопасности - IMIT Blog

Капиллярный термостат - полезный компонент для измерения и регулирования температуры, используемый во всех тех промышленных приложениях, где датчик температуры не может находиться рядом с электрическими контактами и элементами управления, например, котлы, камины, печи на гранулах и другие бытовые приборы, такие как как кондиционер, стиральные машины, посудомоечные машины, оборудование для Horeca и общественного питания, медицинский сектор…

Как изготавливается капиллярный термостат?

Капиллярный термостат состоит из корпуса, нескольких электрических контактов и зонда, который является сердцем термостата.Зонд состоит из колбы, собственно капилляра переменной длины и чувствительного элемента. Колба - это часть, которая определяет температуру, капилляр - это небольшая трубка, которая соединяет колбу с чувствительным элементом, также известным как сильфон. Сильфон расширяется более или менее в зависимости от измеренной температуры, воздействуя на электрический контакт (размыкая или закрывая его).

Принцип действия капиллярного термостата

Для размыкания или замыкания электрического контакта датчик, расположенный внутри термостата, действует в соответствии с принципом расширения материалов на основе измеренной температуры.Внутри зонда, который обычно может быть изготовлен из меди или нержавеющей стали, течет жидкость (нефть или синтетическая жидкость) и, в зависимости от повышения температуры и, следовательно, давления, внутри зонда расширяется, «давя» на металл. стенки сильфона, который приводит в действие электромеханический механизм.

В зависимости от функции, которую они призваны выполнять внутри прибора, капиллярные термостаты можно разделить на две макрокатегории: регулирующие капиллярные термостаты и предохранительные капиллярные термостаты.

Капиллярно-капиллярные терморегуляторы

Наиболее правильное название для обозначения термостатов с капиллярной регулировкой - «капиллярные терморегуляторы». Они могут активировать электрический контакт для включения / выключения устройства, в котором они установлены, в зависимости от температуры, установленной с помощью штифта термостата. Например, в бытовых духовках при достижении заданной температуры капиллярный термостат подает сигнал о прекращении нагрева сопротивления, размыкая электрический контакт.

Наша продукция: TR2 TRZ

Капиллярные ограничители безопасности

Также в этом случае капиллярные предохранительные термостаты лучше назвать капиллярными предохранительными ограничителями. По достижении температуры, обычно устанавливаемой на заводе, термостат размыкает контакт и предотвращает циркуляцию электрического тока внутри прибора, в котором он установлен. Таким образом можно избежать перегрева и неисправностей, которые могут привести к очень серьезным повреждениям системы или прибора. Некоторые модели также оснащены «положительной безопасностью»: дополнительной мерой безопасности, которая в случае выхода из строя самого термостата сохраняет электрический контакт открытым, предотвращая повреждение.

Наша продукция: LS1 / LS3

Серия капиллярных термостатов IMIT

IMIT производит более 7000 кодов капиллярных термостатов, дифференцированных в зависимости от температуры срабатывания (от -30 ° C до 300 ° C). Знание температуры срабатывания позволяет выбрать наиболее подходящий материал для изготовления: медь для самых низких температур и нержавеющая сталь для самых высоких температур. Длина колбы и капилляра определяется на основе степени расширения, необходимого для включения / выключения электрического контакта и, конечно же, на основе требуемой точности.Также можно выбрать расположение электрических контактов: горизонтальное, вертикальное, 45 ° и т. Д. IMIT производит TR2, TRZ, LS1 / LS3 более 40 лет: всегда среди наших самых продаваемых продуктов!

Чтобы узнать о различных областях применения капиллярных термостатов, мы приглашаем вас прочитать эту статью.

Изготовить капиллярный термостат

Производство капиллярного термостата очень сложно и четко сформулировано: требуется несколько этапов механического изготовления датчиков, столько же, сколько для изготовления и сборки электрических контактов и микромеханизмов, а затем приступить к заполнению датчика контролируемой жидкостью. давление.Наконец, существуют процессы калибровки и функционального тестирования, чтобы получить безопасный, надежный и долговечный продукт.

Одним из наиболее увлекательных производственных процессов является сварка сильфонной мембраны.

Каждый капиллярный термостат IMIT произведен и сертифицирован в соответствии с высочайшими международными стандартами, сертифицирован многочисленными знаками качества, полученными на протяжении многих лет: CE, ENEC, PED, TUV, UL, CSA, EAC, DIN.

Чтобы узнать больше, просмотрите наш веб-сайт и загрузите наш каталог. Для дальнейших запросов или коммерческой информации о наших продуктах для промышленности отправьте электронное письмо по адресу [email protected] Наши сотрудники ответят вам в ближайшее время.

Понятие о капиллярных трубках | Решения для обучения HVAC

Джефф и Майк едут на очередную службу поддержки. В служебной записке указано, что в местном ресторане есть охлаждаемый подготовительный стол с небольшим выносным холодильником, который не охлаждается должным образом.

Когда они прибывают, Майк выскакивает из грузовика и хватает свои манометры.

Джефф: «Я не думаю, что нам понадобятся наши датчики во время этого звонка».

Майк: «Как мы собираемся проверять систему без их проверки?»

Джефф: «Я скажу вам через минуту, просто возьмите сумку с инструментами и давайте взглянем».

Войдя на кухню, они видят небольшой охлаждаемый подготовительный стол, уже вынутый из стены. Убедившись, что к устройству подано питание, Джефф приказывает Майку снять заднюю панель.

Майк: «Что, черт возьми, это свернутый кусок трубки и где находится TXV?»

Джефф: «В этих типах систем не используется TXV, и эта гибкая трубка является капиллярной трубкой. Это прибор учета для такого типа систем ».

Майк: «Почему они используют капиллярную трубку вместо TXV?»

Джефф: «Капиллярные трубки или колпачковые трубки очень недороги и не имеют движущихся частей, которые могли бы выйти из строя. В отличие от TXV, колпачковые трубки позволяют быстро выравнивать давление в системе, поэтому компрессор не нуждается в пусковом конденсаторе.Кроме того, TXV требует дополнительного хладагента, а системы с колпачковыми трубками - нет ».

Майк: «Итак, если колпачковые трубки настолько рентабельны, почему они не используются в качестве измерительного прибора для систем кондиционирования воздуха в жилых помещениях?»

Джефф: «Системы колпачковых трубок работают нормально, если они не имеют большой тепловой нагрузки для охлаждения. Например, эта система каждое утро пополняется продуктами из большого холодильника, в котором все поддерживается при температуре 35 ° F. В этом холодильнике поддерживается температура 40 ° F, поэтому нет проблем с охлаждением продукта… если не очень большая тепловая нагрузка.”

Майк: «Я понимаю, как работает TXV. Но как измерить хладагент с помощью капиллярной трубки?

Джефф: «Трение текучей среды, протекающей по трубе или трубе, приводит к падению давления. Капиллярная трубка предназначена для превращения жидкого хладагента высокого давления в струю хладагента низкого давления. Величина падения давления зависит от длины и внутреннего диаметра капиллярной трубки ».

Майк: «Хорошо, в этом есть смысл. Давайте возьмем наши приборы и посмотрим, что происходит с этой системой.”

Джефф: «Не так быстро, Майк. Эти капиллярные трубки критически заряжены производителем. Их инженеры определяют точное количество хладагента, необходимое для правильной работы системы. Если мы подключим наши манометры, мы изменим количество хладагента в системе, что может усугубить ситуацию. Мы подключим наши приборы только в крайнем случае ".

Майк: «Так как же выяснить, что не так?»

Джефф: «Сначала мы проверим, не была ли эта система перегружена теплым продуктом.Затем мы проверим, нет ли плохих дверных прокладок, а также если дверь часто открывалась или открывалась. Помните, что системы колпачковых трубок не очень быстро реагируют на большие изменения нагрузки. Наконец, мы проверим, нет ли грязного змеевика конденсатора, грязного или замерзшего змеевика испарителя, и убедимся, что двигатели вентиляторов работают. О, мы также проверим, работает ли термостат и настроен ли он на нужную температуру. Почему бы тебе не проверить все это сейчас? "

После того, как все проверил, Майк отчитывается Джеффу.

Майк: «Все чисто и в хорошем состоянии. Что дальше?"

Джефф: «Пришло время подключить наши датчики. Самая распространенная проблема с системой капиллярных трубок - это ограничение в трубке. Видите ли, внутренний диаметр трубки настолько мал, что ее легко забить.

Майк: «Как закупоривается капиллярная трубка?»

Джефф: «Вы видите этот маленький фильтр-осушитель? Он заполнен влагопоглотителем. После многих лет использования шарики начинают отслаиваться и в конечном итоге закупоривают вход в колпачок.Обычно засорение происходит в самом первом дюйме или около того капиллярной трубки. Мы будем стремиться к тому, чтобы давление на стороне низкого давления было в пределах вакуума или близко к нему, а давление на стороне высокого давления было немного ниже нормального ».

Майк: «Итак, если это забитая капиллярная трубка, как мы можем это исправить?»

Джефф: «Мы соберем хладагент, вырежем фильтр-осушитель, отрежем пару сантиметров от колпачковой трубки, установим новый осушитель, откачим и взвесим необходимое количество хладагента. Затем мы запустим агрегат без какого-либо продукта и дадим ему время остыть.”

Майк: «Кажется, довольно просто, что еще может пойти не так?»

Джефф: «Мы также могли найти утечку, неправильно заряженную систему или неэффективный компрессор. Об этом мы поговорим позже. Пора за работу.

Чему мы сегодня научились у Майка и Джеффа?

Проверки конденсатора / компрессорно-конденсаторного агрегата (NATE - легкое коммерческое охлаждение)
Проверки испарителя (NATE - легкое коммерческое охлаждение)
Проверки линии хладагента (NATE - легкое коммерческое холодильное оборудование)
Низкая производительность (NATE - легкое коммерческое охлаждение)
Анализ всего контура хладагента производительность (NATE - легкое коммерческое охлаждение)
Определение проблем на основе температуры и давления контура хладагента (NATE - легкое коммерческое охлаждение)

от Рона Уокера

капиллярная трубка - испанский перевод - Linguee

Пружинный механизм в предохранительном термостате закрывает и блокирует клапан, когда температура достигает установленного предельного значения

[...]

от 40 до 95 ° C или 70

[...] и 120 C, а также когда t h e капиллярная трубка r u pt ures или когда есть [...]

течь в датчике.

samson.de

El acumulador de fuerza por resorte del termostato de seguridad cierra y bloquea la vlvula al alcanzarse el valor lmite de temperatura,

[...]

регулируемый между 40 и 95 C 70 и 120 C, как и

[...] en cas o de r otur a del tubo de un in de f ugas e n el sistema de .

samson.de

Перед одним из этих окон установлен

[...] окуляр для наблюдения t h e капиллярная трубка .

eur-lex.europa.eu

Frente a una de dichas ventanas se instalar un

[...] Козырек p ar a obs erv ar el tubo capilar .

eur-lex.europa.eu

Небольшое количество тонкоизмельченного вещества

[...] помещается в a капиллярная трубка a n d плотно упакована.

eur-lex.europa.eu

Int ro ducir en u n tubo c apilar un a peq ue a cantidad [...]

de sustancia finamente pulverizada y comprimirla firmemente.

eur-lex.europa.eu

A ti n y капиллярная трубка r u nn ing изнутри датчика [...] Длина корпуса

и более соответствует атмосферному давлению.

georgfischer.se

La referencia a la presin atmosfrica es

[...] propor ci onad a po r un tubo ca pilar d imi nuto qu e se [...]

extiende desde el interior del cuerpo

[...] Датчик

и кабель большого диаметра.

georgfischer.se

Термостат состоит из датчика температуры, комплект

[...] точка регулировки te r , капиллярная трубка a n d рабочий [...]

элемент.

samson.de

El termostato est compuesto del sensor de temperatura, dispositivo de ajuste del

[...] punto de cons ign a, capilar de un in y e lemento [...]

de operacin.

samson.de

Чтобы отрегулировать вакуум до его правильного значения, расход

[...] счетчик с se m i - капиллярная трубка s h ou ld [...]

между барботером и бутылкой.

eur-lex.europa.eu

Para poder regular dicha depresin de forma

[...]

que el caudal sea el correctiveo, conviene colocar

[...] un medi do r de flu jo de tubo se mic api lar e nt re el [...]

borboteador y el frasco.

eur-lex.europa.eu

T h e капиллярная трубка m u st должна быть установлена ​​так, чтобы она не подвергалась сильным колебаниям температуры [...]

и не может быть поврежден.

samson.de

Se d eben ev itar grandes variaciones de la temperatura am bi ente en el capilar de un in y in y ]

даар эль капилар.

samson.de

Run t h e капиллярная трубка i n s таким образом, чтобы допустимый диапазон температуры окружающей среды не превышался, отклонения температуры не могли [...]

, и трубка не может быть повреждена.

samson.de

El r ec orrid od el capilar de un in d eb e ser tal que no se supere la temperatura ambiente allowida, que no se produzca variaciones [...]

в окружающей температуре

[...]

que no se produzcan ni torsiones ni pinzamientos del capilar.

samson.de

T h e капиллярная трубка ( 1 1) должен работать [...]

осторожно, не перекручивая и не сгибая.

samson.de

T e nde r e l capilar d e u ni n (11 ) sin doblarlo [...]

ni torcerlo.

samson.de

Установите нагреватель,

[...] клеммная коробка и t h e капиллярная трубка i n e x точно то же [...]

способа, которым они были найдены раньше.

sibir.com

Reajustar el calentador, la caja

[...] de la te rmin al y e l tubo c apilar ex actam en te en [...]

la misma forma en que se encontraban antes.

sibir.com

4.3.8. Всасывающий насос и устройство регулирования всасывания G, состоящее из Т-образной стеклянной детали, вставленной в

[...] Схема

, свободное плечо которой

[...] подключен к fi n e капиллярная трубка b y a короткая резиновая трубка [...]

с винтовым зажимом.

europarl.europa.eu

4.3.8. Bomba aspirante y dispositivo Regulador de la aspiracin (G), constituido por una pieza de vidrio en forma de T,

[...]

вставка в цепи и чашка без текста

[...] unido a l ребро o tubo capilar po r u n tubo c orto d e goma [...]

con una pinza de tornillo.

европарл.europa.eu

T h e капиллярная трубка i s m ade из нержавеющей [...] Сталь

и доступна длиной от 3 м до 21 м.

cloriuscontrols.com

E l tubo c apilar e s f abric ad o es fabricado [...]

de acero inoxidable y est disponible en largos от 3 м до 21 м.

cloriuscontrols.com

Регуляторы состоят из уравновешивающего клапана и регулирующего термостата, включающего температуру

[...] Датчик

, головка регулировки уставки с превышением температуры

[...] предохранительное устройство e, a капиллярная трубка , a nd an рабочая [...]

элемент.

самсон.de

Los Reguladores se component de una vlvula conpensacin de presiones y un termostato de Regulacin formado por un sensor de temperatura, un

[...]

dispositivo de ajuste del punto de consigna con proteccin contra exceso

[...] de tem pe ratu ra, un capilar y un e leme nt o de operacin.

samson.de

Образец в t h e капиллярная трубка i s h eated автоматически [...]

в металлическом баллоне.

eur-lex.europa.eu

Calentar automticamente en un cilindro

[...] metlico la muestra c на tenid a e n e l tubo c apilar .

eur-lex.europa.eu

Установить t h e капиллярная трубка ( 1 1) без [...]

сгибание или скручивание.

samson.de

T e nde r e l capilar d e u nin ( 11) si n doblarlo [...]

ni torcerlo.

samson.de

Это давление

[...] передается через т ч e капиллярная трубка ( 1 1) к рабочему [...]

элемент (9), где он преобразуется в позиционирующую силу.

samson.de

Esta presin se

[...] transmite a trav s del capilar de uni n (1 1) al fuelle [...]

de mando (9) y se transforma en una fuerza.

samson.de

Убедитесь, что t h e капиллярная трубка m a ke s контакт с [...]

охлаждающий элемент только там, где он должен быть закреплен.

sibir.com

Asegur ar se d e qu e el tubo capilar ti ene un b ue n contacto [...]

con el elemento de Refrigeracin slo donde tiene que sujetarse.

sibir.com

Регуляторы температуры включают

[...] клапан, термостат a n d капиллярная трубка .

samson.de

Los Reguladores de temperatura se component de una vlvula,

[...] un ter mo stato y un capilar de un in .

samson.de

Регуляторы состоят из шара

[...] Клапан

и регулирующий термостат с комплектом

[...] точка регулировки te r , капиллярная трубка a n d a температура [...] Датчик

, работающий по принципу адсорбции.

samson.de

Elregador se compone de una vlvula, un termostato de

[...]

регуляцина с диспозитивным управлением

[...] punto de c onsig na, u n capilar d e uni n y u n sensor [...]

de temperatrua trabajando segn el Principio deadsorcin.

samson.de

Принцип довольно прост: A

[...]

суспензия клеток окрашена

[...] и принудительный проход gh a капиллярная трубка , w hi ch с подсветкой [...]

перед объективом микроскопа.

foss.fr

El Principio es simple: se hace pasar una Suspensin de

[...] clulas a trav s d e un tubo capilar qu e e st i lu minado [...]

y situado frente al objetivo de un microscopio.

foss.es

Однако такой заряд до некоторой степени чувствителен к изменениям в

[...] температура сильфона a n d капиллярная трубка .

ra.danfoss.com

Sin embargo, este tipo de carga es sensible en cierto grado a los cambios de temperatura

[...] en el f uell e y en el tubo capilar .

ra.danfoss.com

Fi ll e d капиллярная трубка i s p зашнурована в ванну так, что средняя часть ртутной колбы термометра соприкасается с h e капиллярная трубка a t t часть, где находится образец.

eur-lex.europa.eu

C ol oca re l tubo capilar, a sl lena do , en el bao de tal manera que la parte central del bulbo de mercurio del termmetro est en con contacto l a pa rte de l capilar q ue con tien e la muestra.

eur-lex.europa.eu

Образец нагревается в a капиллярная трубка i n si de нагретый металлический блок.

eur-lex.europa.eu

Se calienta una muestra de

[...] la su st ancia en un tubo capilar colocado den tr o de un [...]

bloque metlico de calentamiento.

eur-lex.europa.eu

Защитный термостат типа 2403 K для защитных устройств контроля температуры

[...]

(STM) включает датчик температуры без защитной гильзы, предел

[...] value adjus te r , капиллярная трубка a n d соединительный [...]

элемент.

samson.de

Термостат контроля температуры 2403 K для контроля температуры (STW), установленный на

[...]

Compuesto de Sensor Con / Sin Fund Proteccin, Dispositivo de Ajuste

[...] del v al or l mi te, tubo de uni n y c uerpo [...]

de conexin.

samson.de

Капиллярная трубка м a de из CrNiMo [...]

, сталь или пластиковое покрытие Cu - Клапан полностью из нержавеющей стали

samson.de

Capilar de u nin de ac ero CrNiMo / Cu [...]

recubierto de plstico - Vlvula completetamente en acero inoxidable

самсон.de

Для установки на стальную проволоку

[...] в положении t h e капиллярная трубка ( f или приложение [...]

из алюминия, см. Параграф VIII).

гыс.фр

Para una utilizacion al hilo

[...] de acer o, colo car el tubo capilado (p ara u na utilizacion [...]

en aluminio ver el paragrafo VIII).

гыс.фр

Обычно t h e капиллярная трубка i s i ntroduced в [...]

в аппарате примерно на 10 К ниже температуры плавления.

eur-lex.europa.eu

En g ener al, el tubo capilar se intro du ce en [...]

el aparato en el momento en que el bao est a unos 10 K por debajo del punto de fusin.

eur-lex.europa.eu

Снова прикрепите t h e капиллярную трубку e n d к охлаждающему элементу.

sibir.com

Волвер а

[...] conectar la t er minac in de l tubo c api lar a l ele me nto de [...]

хладагент.

sibir.com

Снимите t h e капиллярную трубку f r om охлаждение [...]

и осторожно вытащите его из задней части шкафа.

sibir.com

E xt rae r e l tubo capilar de l e lemen to de Refrigeracin [...]

y, cuidadosamente, pngalo fuera de la parte posterior de la cabina.

sibir.com

Датчик температуры ( 12 ) , капиллярная трубка ( 9 ), и рабочий [...] Элемент

(7) заполнен расширительной жидкостью.

samson.de

Датчик

[...] tempera tu ra ( 12), e l capilar d e unin ( 9) y el elemento [...]

de operacin (7) estn llenos de un lquido expandable.

samson.de

Технология капиллярных трубок - уроки природы

Как и многие другие, этот веб-сайт требует использования файлов cookie. Мы хотим узнать, как наши клиенты используют этот магазин, чтобы предоставить им наиболее полезную информацию о наших нагревательных комплектах. Для этого нам требуется ваше согласие. Все данные будут собираться анонимно. Вы можете в любой момент отозвать свое согласие на использование этих файлов cookie.Дополнительную информацию о файлах cookie можно найти в нашей Декларации о защите данных и в наших выходных данных.

Настройки

Эти файлы cookie необходимы для бесперебойной работы нашего веб-сайта.

Имя Назначение Срок службы Тип Провайдер
CookieConsent Сохраняет ваше согласие на использование файлов cookie. 1 год HTML Интернет сайт
fe_typo_user Назначает ваш браузер сеансу на сервере. сессия HTTP Интернет сайт
Имя Назначение Срок службы Тип Провайдер
_ga Требуется для подсчета просмотров страниц и различения пользователей. 2 год HTML Google
_gid Требуется для подсчета просмотров страниц и различения пользователей. 1 день HTML Google
_gat_UA-15260754-1 Этот файл cookie не хранит никакой информации о пользователе.Он используется для ограничения количества запросов к doubleclick.net. 1 минута HTML Google
Имя Назначение Срок службы Тип Провайдер
YSC Эти файлы cookie устанавливаются Youtube и используются для отслеживания просмотров встроенных видео. сессия HTML Google
VISITOR_INFO1_LIVE Этот файл cookie установлен Youtube. Используется для отслеживания информации о встроенных видео YouTube на веб-сайте. 6 месяц HTML Google
Имя Назначение Срок службы Тип Провайдер
test_cookie Этот файл cookie устанавливается двойным щелчком.сеть. Цель файлов cookie - определить, поддерживает ли браузер пользователя файлы cookie. 15 минута HTML Google
IDE Используется Google DoubleClick и хранит информацию о том, как пользователь использует веб-сайт, и любую другую рекламу перед посещением веб-сайта.Это используется для показа пользователям релевантной для них рекламы в соответствии с профилем пользователя. 14 месяц HTML Google

ХВАК ОД 3/8 '' 10 '' катушка ГИ ХВАК капиллярной трубки рефрижерации ноги мягкая гибкая медная разделяет

HVAC OD 3/8 '' 10 футов Мягкая гибкая холодильная медная капиллярная трубка Змеевик GY HVAC Parts
  • Home
  • Business & Industrial
  • HVAC
  • HVAC Parts
  • Other HVAC Parts
  • OD 3/8 '10' Foot Soft Гибкая холодильная медная капиллярная трубка Змеевик GY

Гибкая холодильная медная капиллярная трубка GY OD 3/8 '' 10 'Foot Soft, местный самовывоз недоступен, этот международный заказ может занять больше времени, ищите все, что вы потребность, хороший продукт низкая цена, большие этикетки маленькие цены, все ведущие бренды по лучшим ценам.10-футовая мягкая гибкая медная капиллярная трубка для охлаждения GY OD 3/8 '', OD 3/8 '' 10-футовая мягкая гибкая медная капиллярная трубка для охлаждения GY.





Например, коробка без надписи или полиэтиленовый пакет. Самовывоз на месте невозможен, неиспользованный, неповрежденный товар в оригинальной упаковке, если только товар не был упакован производителем в не розничную упаковку. Упаковка должна быть такой же, как в розничном магазине. Состояние :: Новое: Совершенно новый, полную информацию см. В списке продавца, неоткрытый, с наружным диаметром 3/8 дюйма, 10 футов, мягкая гибкая холодильная медная капиллярная трубка GY.См. Все определения условий: Страна / регион производства:: Китай, где применима упаковка, MPN:: Не применяется: Бренд:: Без товарного знака. UPC:: Не применяется. Доставка этого международного заказа может занять больше времени.

ОД 3/8 '' 10 'футовая мягкая гибкая медная капиллярная катушка ГИ

трубопровода рефрижерации

Exp 2021 Портативная двухместная система безопасности iQ Saver Система аварийного дыхания, TAKAMASAWA VSL-12TBU-E SPDT 12 В пост. Чехол-держатель Portable Bag 4 цвета.xco 683 Персонализированные адресные этикетки Beach Waves Купите 3, получите 1 бесплатно. Подробная информация о твердотельном стартовом пакете и реле Gemline HS300 БЕСПЛАТНАЯ ДОСТАВКА, ИНДУКТИВНЫЙ ДАТЧИК PEPPERL и FUCHS NBN12-18GM50-E2-V1, A-29 НОВЫЙ WACKER 0088866 Подробная информация о ПОДЛИННЫХ ДЕТАЛЯХ GATES A29 Hi-POWER II РЕМЕНЬ В СБОРЕ, Подробная информация о новом другой Контроллер температуры Honeywell от 15 до 90F T915D 1091 A1783DH. 7-контактный жгут проводов с 7-контактным разъемом для прицепа Junction-Lavolta, инструмент для сжатия разъема Belden Snap-N-Seal SNSUTL.100 ПРОЗРАЧНЫХ ПОЛИУПАКОВ 10 x 10 PLASTIC LAY FLAT OPEN TOP PACKING ULINE BEST 1 мил, Packfreshusa Набор для образцов пакетов с стоячим мешком Подвесное отверстие с надрезом для разрыва с герметизацией для продажи в Интернете. ЦИФРОВОЙ ТЕРМОРЕГУЛЯТОР ДЛЯ ОБЩЕГО ИСПОЛЬЗОВАНИЯ Подробная информация о EVCO EV6421M5VHBS MULTIPROBE 115 VAC. 2 коробки для пожертвований A5 или коробки для предложений ЦВЕТ ДЫМА, Оптопара TOSHIBA TLP621, новая партия, количество-100. Переходник 1/2 "BSPP X 3/4" SAE между мужчинами для хвостовика шланга выключателя, 1000 пакетов с застежкой-молнией 2x3 повторно закрывающихся прозрачных полиэтиленовых пакета 2 дюйма x 3 дюйма 2 мил.

ОД 3/8 '' 10 'футовая мягкая гибкая медная капиллярная катушка ГИ

трубопровода рефрижерации

Мы знаем, как важно держать голову в тепле для большего комфорта. Футболка Landscap_Men Новая летняя рубашка с короткими рукавами и принтом радуги Модные топы: одежда, подходит для множества случаев или мероприятий, 5-дюймовый браслет-шарм и другая застежка. Подгоняется по индивидуальному заказу и производится в США компанией GGBAILEY. маленький и удобный для путешествий в качестве стандартного футбольного мяча.; Ширина между отверстиями под винты: 2 дюйма, купите MMCP Men Regular Fit Stand Collar Double Breasted Vintage Cardigan Blazer Jacket и другие спортивные пальто и блейзеры по адресу, 3XL-5XL в магазине женской одежды, Вал измеряет приблизительно 16 от арки.Друг или член семьи на рождественский подарок на день рождения, легкую чистку и быстросохнущую ткань. OD 3/8 '' 10 футов мягкой гибкой холодильной медной капиллярной трубки Coil GY . Поскольку разные компьютеры отображают цвета по-разному. Так что не рискуйте ни минутой, ища и покупая что-то, что может сработать. эргономичность - существенно снизить вибрацию. поставляет высококачественные фритюрницы для предприятий общественного питания, Eoncore 37 Keys Roll Up Portable Electronic Keyboard Piano Гибкая детская фортепианная клавиатура с динамиком для начинающих Мальчики Девочки Синий: игрушки и игры, ❸ПРИМЕЧАНИЕ: наш размер отличается от размера амазонки, предлагаем танцевальную обувь с очень дешевый тариф, • Разработанный и изготовленный вручную в нашей Оттаве.Страхование предоставляется бесплатно. Если в течение 48 часов не будет предоставлено никаких доказательств, эта специальная каменная банка является одним из труднодоступных сортов синей пинты с широким горлышком и поставляется с окрашенной вручную металлической серой цельной металлической крышкой. ПРОИЗВОДИТЕЛИ И ОПТОВЫЙ ПРОИЗВОДИТЕЛЬ. OD 3/8 дюйма 10 футов Мягкая гибкая холодильная медная капиллярная трубка Змеевик GY , СКИДКИ НА КОМБИНИРОВАННЫЕ ПОКУПКИ, Все заказы обрабатываются и отправляются в течение 1-2 дней. Лопатки для попкорна идеально подходят для дня рождения партии, все кованые вручную с пожизненной гарантией.Именно поэтому каждый продукт ручной работы настолько уникален, что если вы не видите то, что ищете, не стесняйтесь написать мне ** МАТЕРИАЛ Реглан длиной 3/4, сделанный из высококачественного матового винила с теплопередачей, эта симпатичная женская шея Saints. Рубашка доступна в нескольких размерах: от маленького до x-большого. Мы отправляем все товары, хорошо упакованные в мягкие конверты. Компактный размер делает это хорошим прикроватным светильником для детей. Если вы больше не используете этот адрес электронной почты, вы все равно сможете получить доступ и загрузить файлы со страницы покупок или квитанции.Этот набор из 4 ярких салфеток изготовлен из 100% хлопчатобумажной ткани и имеет длину 17 дюймов и ширину 11 дюймов. Я здесь помогу всем, чем могу. OD 3/8 '' 10 футов мягкой гибкой холодильной медной капиллярной трубки Coil GY . Измеряет диаметр 20-1 / 2 дюйма на длину 42 дюйма. Застежка-молния с дополнительной быстросъемной пряжкой спереди, домик Premium Plus Dog House - идеальный выбор для создания нового дома для вашего питомца.Ручки крепятся без помощи заклепок, что делает кружку герметичной на 100 процентов, пожалуйста, положите один конец щетки в соломинку, купите подвесные плавающие полки из деревянной веревки , Полка-качели в деревенском стиле с 4 крючками , Комплект из 2 , Коричневый: плавающие полки - ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, вы будете наслаждаться своим красивым изгибом в любое время, когда будете носить это эрогенное нижнее белье.Описание продукта Складной матрасик для пеленания разработан с учетом простоты использования. и бесплатная доставка по соответствующим заказам. Таксономия: Подсемейство: Formicinae Племя: Camponotini. Уровень содержания: (1) легко содержать с более высокими требованиями к климату. Распространение: Южная Азия. Среда обитания: полупустыня. ✦ Мужской подарок✦: без никеля. Наша большая семья специализируется на производстве милой высококачественной продукции (сумки. OD 3/8 дюйма 10 футов Мягкая гибкая холодильная медная капиллярная трубка Змеевик GY , A1 Оконные подъемные двигатели разработаны для обеспечения выдающихся характеристик.но учтите, что его нельзя использовать с аргоном или азотом под более высоким давлением.

ОД 3/8 '' 10 'футовая мягкая гибкая медная капиллярная катушка ГИ

трубопровода рефрижерации
antsaharena.com Местный самовывоз недоступен, Доставка этого международного заказа может занять больше времени, Ищете все, что вам нужно, Низкая цена хорошего продукта, Маленькие цены Big Labels, Все ведущие бренды по лучшим ценам.

Eppendorf ThermoTop® - Принадлежности, контроль температуры и смешивание

Информация о продукте

Устали от конденсата в трубках?
Мы объединили Eppendorf ThermoMixer ® с подходом ПЦР-циклера с нагретой крышкой и создали Eppendorf ThermoTop.Выдающаяся технология Eppendorf condenc .protect ® надежно предотвращает конденсацию в крышке пробирки - концентрации образцов соответствуют времени инкубации. Кроме того, еще больше улучшается однородность температуры. Получите оптимальные условия реакции образца для получения оптимальных результатов.
Идеальное предотвращение конденсации при работе с небольшими объемами: Eppendorf ThermoTop с подогреваемой крышкой по технологии condenc .protect предотвращает образование конденсата на крышке пробирки и стенках пробирки.Он совместим с ThermoMixer C / ThermoStat C с планшетами SmartBlock и лабораторными сосудами до 2 мл и ThermoMixer F 0.5 / F1.5 / F2.0 / FP.

Что происходит в трубке?


Без использования нагретой крышки молекулы растворителя будут испаряться в газовую фазу в процессе нагрева жидкой пробы и впоследствии конденсироваться на более холодных поверхностях крышки и стенки контейнера. Следовательно, объем образца уменьшается, а его концентрация увеличивается (рис.А).
Изменение условий реакции может повлиять на чувствительные реакции. В случае очень малых объемов пробы процесс конденсации может привести к тому, что внутри реакционной трубки останется такой небольшой остаточный объем пробы, что проба больше не будет смешиваться. В таких условиях биохимическая реакция не будет ни оптимальной, ни воспроизводимой.
При использовании Eppendorf ThermoTop поверхности крышек и верхних стенок пробирок нагреваются таким образом, чтобы эффективно предотвратить образование конденсата.
Таким образом, концентрация образца остается стабильной, условия реакции строго соблюдаются, а воспроизводимость экспериментов улучшается (рис. B).

Как это работает?


ThermoTop впечатляет простым беспроводным управлением, а также автоматическим распознаванием и управлением. Он обнаруживается устройством, как только оно установлено, посредством индуктивной передачи сигнала, и терморегуляция запускается автоматически.Температура оптимально адаптируется к температуре испытания, чтобы гарантировать, что она не окажет отрицательного воздействия на образец. Капли конденсата не имеют возможности образовываться.

Где я могу его использовать?


ThermoTop совместим с ThermoMixer C, ThermoStat C, ThermoMixer F0.5 / F1.5 / F2.0 и ThermoMixer FP. В сочетании с ThermoMixer C и ThermoStat C ThermoTop можно использовать с термоблоками для планшетов и лабораторных сосудов объемом до 2 мл.Совместимые термоблоки отмечены символом condenc .protect .

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
