Капиллярные термостаты и терморегуляторы | Статьи




Большинство оборудования функционирует в определенном температурном диапазоне. Контроль над ним осуществляется при помощи термостатов, регуляторов и тепловых реле. Выбор конкретных устройств определяется конструктивными особенностями техники, требованиями к точности контроля нагрева и другими факторами. Капиллярный термостат тут; входит в число наиболее распространенных устройств регулирования температурного режима.

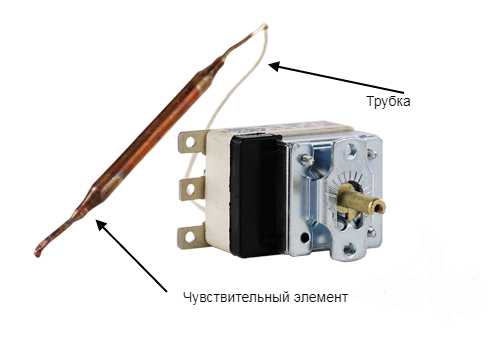

Принцип работы капиллярных термостатов

Работа капиллярного термостата базируется на первом законе термодинамики, который гласит, что при изменении температуры в термодинамической системе она выполняет механическую работу, пока не придет к равновесному состоянию. Конструкция капиллярного термостата позволяет контролировать температуру за счет регулирования величины точки равновесия и включает в себя следующие элементы:

  • датчик в виде металлической капсулы, содержащей рабочую жидкость;
  • капилляр, соединяющий датчик с регулирующим блоком термостата;
  • регулирующий блок или электромеханическое реле, посредством которого задаются нужные параметры (устанавливается точка равновесия).

При нагревании датчика происходит расширение содержимого капсулы, которое через капиллярную трубку оказывает давление на мембрану реле, а при достижении заданной температуры происходит размыкание контактов. Обычная погрешность такого устройства составляет ±3-4°C. Такой вид электротехники https://www.scat-technology.ru/, как капиллярный терморегулятор, очень прост, надежен и энергонезависим, благодаря чему используется в разнообразной технике.


Сфера применения капиллярных термостатов

Теоретически температурный датчик и регулирующий блок могут быть разнесены на любое расстояние. Кроме того, в них можно использовать рабочие жидкости с различными физическими характеристиками (например, фреоны), что позволяет эксплуатировать капиллярный термостат и при отрицательных температурах (в тех же холодильниках).

Чаще всего эти устройства используются в технике, где регулирующий блок необходимо максимально защитить от нагрева. Поэтому терморегуляторы капиллярного типа устанавливают в отопительных котлах, проточных водонагревателях, бойлерах и другом теплотехническом оборудовании, духовых и жарочных шкафах, различных системах автомобилей, кондиционерах и т. д.

Поделиться статьей в соц. сетях

Другие полезные публикации:

nvph.ru

капиллярный термостат, терморегулятор для водонагревателя, тэн для бойлера

Функция терморегулятора заключается в первую очередь в поддержании необходимой для потребителя температурыПокупка бойлера для нагрева воды не так проста, как может показаться на первый взгляд. Невозможно просто прийти в магазин, и приобрести первую попавшуюся модель. На самом деле, данный процесс требует максимальной аккуратности, чтобы оборудование прослужило на протяжении длительного времени и не доставило хлопот. В целом, устройство водонагревателя не сложное, и вполне возможно проводить и подключение, и даже ремонт своими руками. Однако, при выборе стоит обращать внимание на то, какое в нем установлено термореле, например, с регулировкой температуры или без нее.

Чем хорош капиллярный термостат

Есть некоторые классификации терморегуляторов, по которым можно поделить водонагреватель на несколько типов. Электромеханический-электронный, что влияет на способ управления. Программируемый или простой, что повлияет на то, как будет задаваться температура. Врезной или накладной, что влияет на способ монтажа.

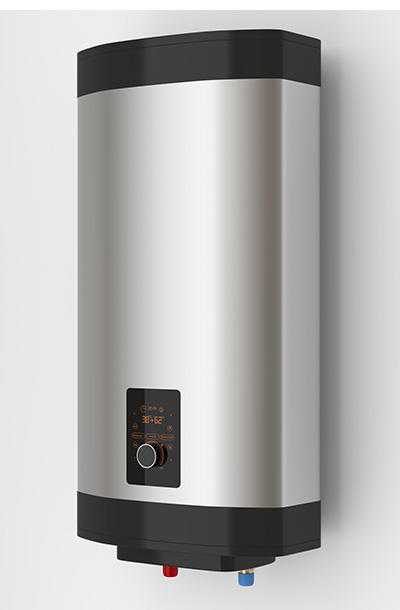

Электронный термостат для водонагревателя – самый точный и современный тип термостата

В основном, термовыключатель бывает:

  • Стержневой;
  • Капиллярный;
  • Электронный.

Особенность стержневой модели состоит в том, что это наиболее старый прибор. Выглядит он, как небольшая трубка, длина которой 35 см, а ширина 1 см. Когда на нее воздействует высокая температура, трубка расширяется в размере, и происходит надавливание на выключатель. Именно так работает данная система.


У нее есть свой собственный недостаток, и заключается он в невысокой точности, ведь трубка остывает максимально быстро, за счет чего водонагреватель работает дольше, чем требуется.

Принцип работы у капиллярного термостата немного усовершенствованный, так как он появился после стержневого. Вид термостата – это трубка, с расположенными внутри нее баллонами. В них присутствует жидкость, с плотностью, отличающейся от водной. При нагревании, происходит увеличение объема жидкости, баллон начинает давить на мембрану и на прибор отключения. По точности данный способ имеет расхождение в 3 ᵒС.

Термодатчик электронного вида – это наиболее распространенная модель и она является самой точной на фоне остальных. Совершенство модели состоит в том, что у термодатчика есть прямое взаимодействие с реле защиты, благодаря чему проводится аварийное автоматическое отключение питания, если в резервуаре отсутствует жидкость.

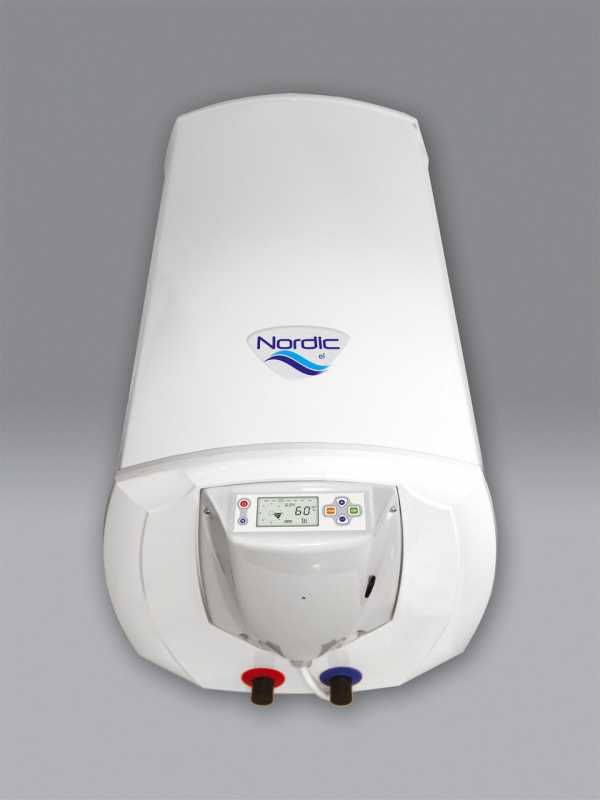

Назначение терморегулятора для водонагревателя

Помимовсего вышеперечисленного, терморегулятор несет ответственность за безопасную работу бойлера. Если быть точнее, то при повышении температуры воды, повышается и давление внутри герметичного бака, а если данный рост будет неконтролируемым, то в скором времени произойдет взрыв. Это может быть опасно не только для техники, но и для здоровья человека, если в этот момент находиться рядом. Регулятор температуры – это устройство, посредством, которого еще и удерживается оптимальный уровень температуры.

Более современный терморегулятор обычно работает в тандеме с защитным реле – если бойлер будет пуст при поступлении напряжения к нагревательному элементу, то сработает защита, которая отключит питание

Это своего рода термоклапан, который предотвращает:

  • Перегрев;
  • Взрыв;
  • Порчу не только оборудования, но и рядом расположенного имущества.

Именно он отвечает за контролирование нагрева воды в момент, когда проводится подключение устройства, а также за то, чтобы нагревательный элемент был вовремя заблокирован. Практически каждый производитель стремится снабдить бойлер термостатом. Изделия бывают разных моделей, однако, принцип работы у них у всех один и тот же. На момент, когда нужно подключить оборудование к сети, требуется сразу же отрегулировать уровень нагрева воды.

Сделать это можно посредством панели управления, расположенной на корпусе устройства.

Далее проводится регулируемый нагрев воды, а реле, установленное на термостате, отвечает за размыкание контактов тэна. При полном остывании бака, происходит понижение температуры ниже нормы, и осуществляется замыкание контактов тэна реле, за счет чего запускается система, и жидкость в баке снова нагревается.

Как подключить и отрегулировать термостат для водонагревателя

Если бойлер не работает, то не нужно его запускать еще раз, дожидаясь феноменального включения, а проверить изделие на наличие поломок. Если выяснено, что проблема в терморегуляторе, то требуется замена. Ремонт на датчик не распространяется и, как правило, просто приобретают новую деталь. Как заменить терморегулятор?

Главное – уметь правильно выбрать нужный прибор и установить его. Хотя и здесь потребителю смогут помочь интернет или консультант в точке продажи


Не нужен мастер, просто не стоит нарушать ниже представленную инструкцию:

  1. Водонагреватель отключается от сети.
  2. Перекрывается вентиль с подачей воды в емкость бака, и сливается вся имеющаяся в нем жидкость.

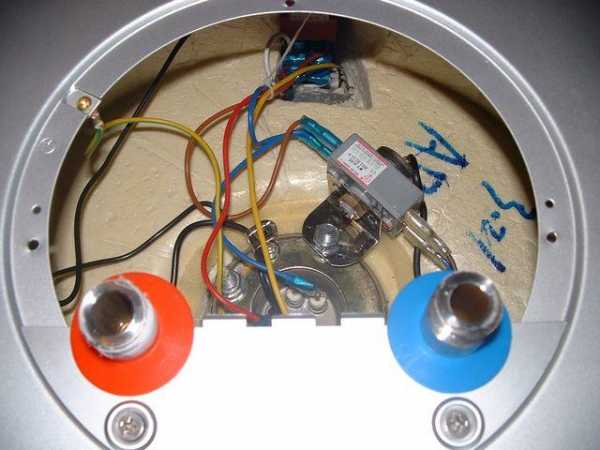

  3. Снимается нижняя панель прибора, что позволяет подобраться к тэну.
  4. Далее снимается прижимное кольцо в нагревательном элементе.

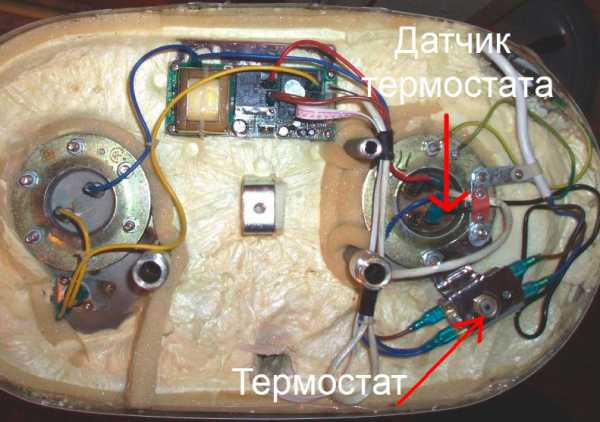

  5. Вынимается датчик в терморегуляторе и регулирующий блок.
  6. Устанавливается новый терморегулятор.
  7. На место обязательно нужно установить прижимное кольцо и закрепить нижнюю панель.

Пара не сложных движений, и экономится максимум средств, времени и сил. Для того чтобы выбрать защитный терморегулятор на водный нагреватель, стоит следовать определенным рекомендациям от специалистов. Отправляясь за приобретением нового терморегулятора, стоит захватить с собой технический паспорт на бойлер. Так продавцу будет намного проще сориентироваться в том, какая модель и с какими эксплуатационными особенностями подойдет лучше всего. Категорически запрещается выкидывать сломанное изделие до покупки нового.

Может пригодиться маркировка, которая наносится производителем и является своего рода опознавательным знаком.

Выбирать термостат нужно точно такой же модели, так как минимальное отличие по размеру или характерным чертам может привести к поломке всего бойлера. При выборе терморегулятора самостоятельно, нужно ориентироваться на вид изделия, параметры, способ монтажа, на то, какой он обладает рабочей силой тока и функциональностью.

Частые неисправности терморегулятора для тэна

Любой прибор в доме может сломаться, даже если речь идет о высококачественном и супер дорогом бойлере. Причиной поломки может быть совершенно любой фактор, как внешний, так и внутренний.

Следует не забывать: любые самостоятельные действия без наличия определенных знаний и четкого соблюдения правил по технике безопасности могут привести к очень неприятному исходу

Есть ряд основных поломок, на которые обязательно стоит обратить внимание:

  1. Изнашивается медная капиллярная трубка.
  2. Трехконтактный терморегулятор и нагреватель плохо взаимодействуют между собой.
  3. Произошел сбой в регулировании нагревательного элемента.
  4. Образовалась накипь.
  5. Произошла поломка из-за перепадов в напряжении.

Стоит заметить, что если нет никаких навыков и знаний относительно работы с терморегулятором, то лучше всего осуществлять замену и ремонт данной детали в бойлере у специалиста, чтобы не было неуверенности в правильности выполненных действий, и устройство исправно выполняло свои прямые обязанности.

Проверяем терморегулятор для бойлера на исправность

Через некоторое время после установки, схема работы любого нагревателя, хоть косвенного нагрева, хоть обычного, может давать сбой. Как проверить изделие на пригодность?

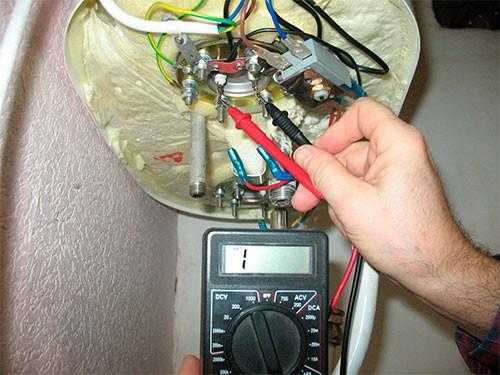

Первым делом проверяем с помощью мультиметра в режиме прозвонки (или другого подобного прибора), как звонятся клеммы (от которых подается напряжение сети, к клеммам, к которым подключается сам ТЭН). Проверяем каждую пару

Вполне возможно провести диагностику без вмешательства мастера:

  1. Для выяснения пригодности термостата, его требуется снять с бойлера и установить в режим, на котором измеряется сопротивление.
  2. Задается максимальный уровень температуры и измеряется сопротивление на контактах ввода и вывода изделия. Если нет реакции прибора, то терморегулятор не исправный.
  3. Если был отклик, то ручка на регуляторе переводится на минимальный уровень и снова проверяется сопротивление.
  4. Далее нужно взять зажигалку, и нагреть ею трубку в термостате.

Через несколько минут должно произойти автоматическое срабатывание реле, которое размыкает цепь. В таком случае должно быть устремлено значение сопротивления вверх. Если этого не было, то терморегулятор сломан и требуется его замена.

Выявление неисправности, замена термостата (видео)

В заключение отметим, что при любых работах, необходимо себя обезопасить, надеванием диэлектрических перчаток, очков и отсутствием контактов при подающем напряжении. Для того чтобы выбрать термостат, терморегулятор и вид тэна, предварительно нужно ознакомиться с их особенностями и недостатками, о чем написано выше.

Внимание, только СЕГОДНЯ!

Добавить комментарий

kitchenremont.ru

Терморегулятор с капиллярной трубкой K-52 L4510

  • +7 963-614-79-56
  • zipten@bk.ru
  • Закладки (0)
  • Оформление заказа
  • Авторизация
  • Регистрация


Товаров 0 (0р.)

  • Ваша корзина пуста!

Каталог товаров

  • Главная
  • Каталог товаров

    Запчасти для водонагревателей

    • Ремкомплекты
    • ТЭНы
    • Термостаты
    • Магниевые аноды
    • Уплотнительные прокладки
    • Предохранительные клапаны
    • Платы управления
    • Выключатели
    • Термометры
    • Аксессуары
    • Ariston Original

    Запчасти для стиральных машин

    • Ремкомплекты
    • ТЭНы
    • Сливные насосы
    • Фильтры
    • Подшипники
    • Сальники
    • Суппорты
    • Защитные смазки
    • Ремни приводные
    • Амортизаторы
    • Щетки
    • Клапаны
    • Петли люка
    • Манжеты люка
    • Блокировки люка
    • Модули управления
    • Пружины
    • Ручки люка
    • Крестовины барабана
    • Аксессуары
    • Термодатчики
    • Двигатели
    • Шланги
    • Прессостаты
    • Шкивы барабана
    • Патрубки
    • Ребра барабана

    Запчасти для холодильников

    • Испарители и тэны
    • Реле
    • Терморегуляторы
    • Ручки
    • Таймеры
    • Аксессуары

    Запчасти для электроплит

    • Конфорки
    • ТЭНы для духовки
    • ТЭНы для конфорок
    • Переключатели
    • Термостаты
    • Ручки
    • Блоки розжига
    • Рассекатели
    • Жиклеры
    • Термопары

    Запчасти для пылесосов

    • Двигатели для пылесосов
    • Шланги для пылесосов
    • Ручки для пылесосов
    • Щетки для пылесосов
    • Фильтры для пылесосов
    • Пылесборники для пылесосов
    • Трубки для пылесосов

    Запчасти для мясорубок

    • Решетки для мясорубок
    • Шестерни для мясорубок
    • Ножи для мясорубок
    • Шнеки для мясорубок
    • Втулки шнеков для мясорубок

    Запчасти для посудомоек

    • ТЭНы
    • Насосы
    • Шланги

    Запчасти для микроволновок

    • Магнетроны
    • Двигатели
    • Аксессуары

    Запчасти для мультиварок

    Антинакипин

    ТЭНы водяные

    ТЭНы гибкие

    ТЭНы для котлов

    ТЭНы для конвекторов

    ТЭНы для радиаторов

    ТЭНы для чайников

    ТЭНы для термопотов

    Фильтры для бытовой техники

    Конденсаторы

    ТЭНы для печей Harvia

    ТЭНы для фритюрницы

    ТЭНы для парогенераторов

  • Акции
  • Скидки
  • Доставка
  • Контакты

zipten.ru

Что такое терморегулятор? | Виды терморегуляторов

Терморегулятор – это устройство предназначенное для непрерывного контроля температуры какой либо среды.

  1. Капиллярные терморегуляторы
  2. Биметаллические термостаты
  3. Комнатные терморегуляторы
  4. Терморегуляторы теплого пола

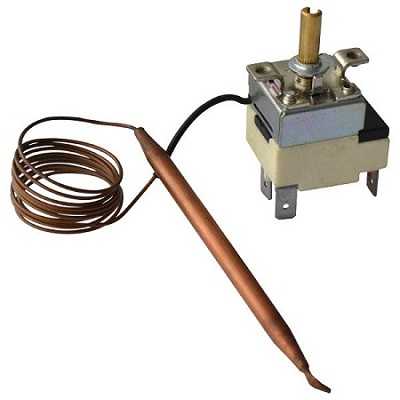

Капиллярные терморегуляторы

Данный вид терморегуляторов в основном используется в бытовых отопительных или вентиляционных приборах, таких как газовые и электрические котлы, холодильники, пищевые плиты, сушилки и т.п.

В основе работы лежит принцип изменения объёма жидкости в зависимости от температуры. Капиллярный термостат состоит из чувствительно элемента, капиллярной трубки и мембраны. При расширении жидкости увеличивается давление в мембране, которая расширяясь нажимает “сухой контакт”.

Терморегуляторы выпускаются на разный диапазон температуры(0-90C, 50-300C и т.д.) или на фиксированную температуру срабатывания. Длинна капиллярной трубки также бывает различная, как правило до 6 метров, так как при более длинной трубке более высокая погрешность срабатывания.

Виды капиллярных термостатов:

  • Регулируемые
  • С фиксированной температурой
  • С регулируемой температурой
  • Многофазные(как правило 2-3 группы контактов)
  • Предохранительные с принудительным перезапуском

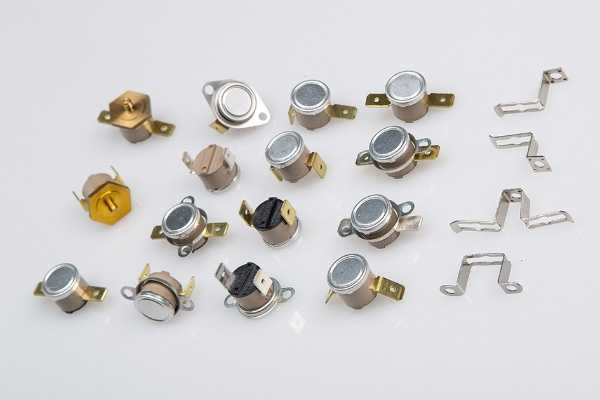

Биметаллический термостат(“таблетка”)

Данный вид термостатов в основном выполняет защитную функцию от превышения температуры. Регулировка отсутствует, термостаты изготавливаются на заводе уже под конкретную температуру. Внутри терморегулятора находиться биметаллический диск, который при повышении температуры выше заданной изгибается и нажимает на контакт.

Возврат бывает ручной(при нажатии на кнопку) или автоматический с заданным дифференциалом(также устанавливается на заводе). Применяется в утюгах, фенах, тепловых пушках, котлах и другой бытовой и промышленной технике. Стандартное количество циклов срабатывания – 100.000 (10A/250В) – 30.000 (16A/250В)

Виды биметаллических термостатов:

  • С фиксированной температурой
  • С ручным возвратом

Комнатные терморегуляторы

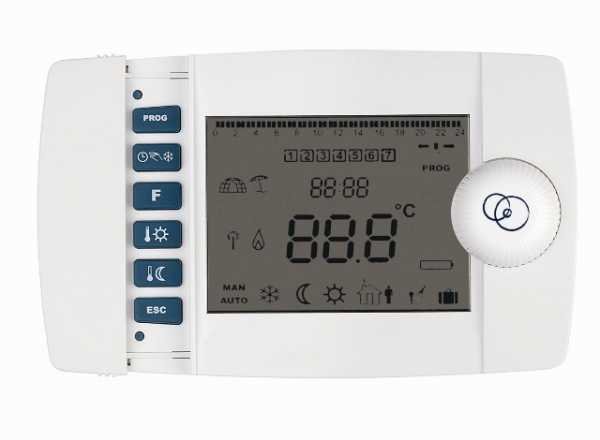

Комнатные терморегуляторы предназначены для поддержания постоянной температуры в помещении посредством включения/отключения бытовых приборов отопления/вентиляции. Подходят дли инфракрасных обогревателей, котлов, водяных теплых полов и др. Как правило работают через встроенных датчик температуры воздуха, но также бывают и с выносным датчиком.

Виды комнатных термостатов:

  • Механические (биметаллические или газонаполненные) – для данного типа питание от сети не требуется.
  • Электронные (с дисплеем или без) – питание от сети.
  • Электронные программируемые (позволяют поддерживать заданную температуру по расписанию) – питание от сети.
  • Электронные программируемые с удаленным управлением (wifi приложение или SMS) – питание от сети.
  • Электронные “в розетку” – питание от сети.

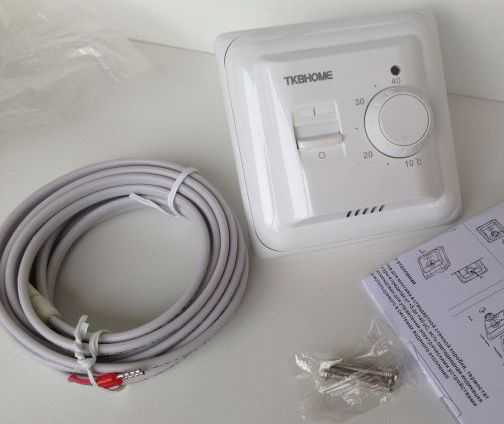

Терморегуляторы теплого пола

Для теплого пола применяются электронные терморегуляторы снабженные выносным датчиком температуры.

Монтируются в монтажную коробку или имеются модели наружного монтажа. Датчик теплого пола монтируется в монтажную трубку вблизи нагревательного элемента теплого пола, благодаря которой датчик можно заменить в случае его выхода из строя.

Виды терморегуляторов теплого пола:

  • Без дисплея
  • С дисплеем
  • Программируемые с дисплеем
  • Программируемые с Wi Fi

termost.ru

KP термостаты, датчик с прямой капиллярной трубкой, KP термостаты, датчик с прямой капиллярной трубкой


Реле давления и термостатыТерморегулирующие вентилиСоленоидные клапаныРегуляторы давления и температурыЭлектронные регуляторыТерморегулирующие клапаны с электронным управлениемкатушка электромагнитаICF, Промышленное холодильное решение управленияФильтры-осушителиСмотровые стеклаЗапорные клапаныРегулирующие клапаныОбратные клапаныЛинейные компоненты коммерческих холодильных установокВодорегулирующие клапаныРаспределители жидкостиМаслоотделителиСетчатые фильтры (защищенное обновление)Электронное Управление: Датчики, ПреобразователиПредохранительные КлапаныРегуляторы Уровня ЖидкостиКонтакторы и Стартеры эл. моторовУправляющая автоматикаАксессуары, Запасные частиТеплообменные аппараты


KP/KPU, термостаты, стандартное применениеRT, термостаты/дифференциальные термостаты, для тяжелых условий эксплуатацииUT, универсальные термотатыKP/KPU/KP-A, реле давлений, стандартное применениеRT/RT-A, реле давлений, для тяжелых условий эксплуатацииRT, дифференциальное реле давленияMP/MP-A, реле перепада давления маслаACB, картриджное реле давления


KP термостаты, датчик с прямой капиллярной трубкой, KP термостаты, датчик с прямой капиллярной трубкойKP термостаты, змеевик для дистанционного контроля температуры воздуха, KP термостаты, змеевик для дистанционного контроля температуры воздухаKP термостаты, змеевик контроля температуры воздуха расположен рядом с корпусом, KP термостаты, змеевик контроля температуры воздуха расположен рядом с корпусомKP термостаты, дистанционный датчик, KP термостаты, дистанционный датчикKP термостаты, дистанционный змеевик, KP термостаты, дистанционный змеевикKP 98, сдвоенные термостаты, KP 98, сдвоенные термостаты

products.danfoss.ru

ДР-Т-5 Термостат капиллярный

Термостат капиллярный ДР-Т-5 для регулирования температуры жидких и газовых сред.










ПараметрЗначение
Рабочая средаЖидкие и газообразные среды
Погрешность±4…15°С (в зависимости от диапазона)
Дифференциал2…10°С (в зависимости от диапазона)
Диаметр термобаллона (D)3 мм (50…320°С), 6 мм (остальные диапазоны)
Реле~20 А, 220 В
Габаритные размеры62×43×43 мм
Диаметр монтажного отверстия8 мм
Вес83 г







Диапазон регулирования температуры, °CДлина капилляра, ммДлина термобаллона, мм
0…40900150
30…85800100
30…11090074
50…20091050
50…32090095

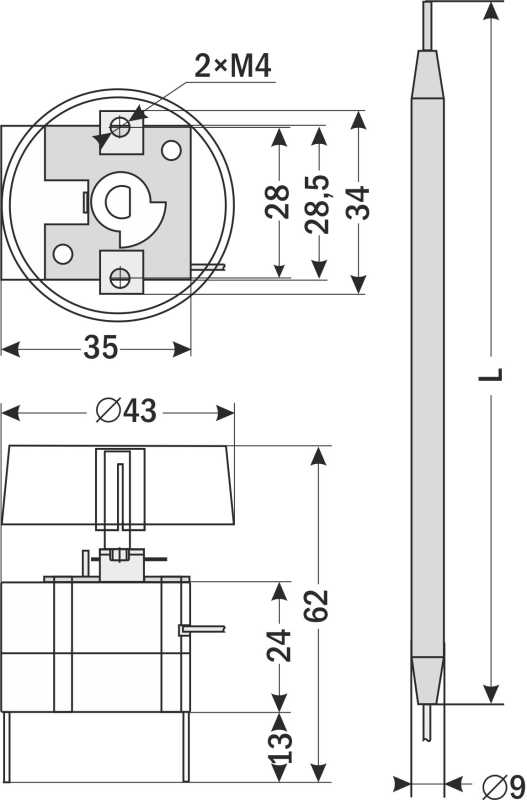

Габаритные размеры

Версия: 2015-05-16-КВА
