Терморегулятор для водяного теплого пола

Теплые водяные полы из категории экзотического отопления переходят в ранг известного для многих пользователей вида обогрева внутренних помещений различного назначения. Если утепление здания отвечает современным жестким требованиям, а помещение небольших размеров, то оно может быть основным. Во всех других случаях теплый водяной пол используется в качестве дополнительного отопления.

Управление водяным теплым полом

На характер применения влияет и климатическая зона расположения здания, в теплых регионах водяные полы в большинстве случаев монтируются как основное отопление. В регионах с холодными и длинными зимами такой вариант не применяется, эффективная мощность для создания комфортных температур недостаточная. А нагревать пол до очень высоких температур по многим причинам невозможно.

Конструкция теплого пола

Комфортность пребывания в помещениях, длительность и безопасность эксплуатации систем во многом зависит от режимов работы водяного отопления. Для контроля и регулирования параметров эксплуатации используются терморегуляторы для водяного теплого пола. Существует их огромное множество, но по принципу действия устройства делятся всего на несколько больших групп. Перед тем как приступить к рассмотрению принципа действия терморегуляторов, нужно познакомиться со способами и параметрами регулировки температуры обогрева. Эти знания дадут возможность лучше понять особенности функционирования различных типов терморегуляторов.

Терморегуляторы теплого пола

Содержание статьи

Как регулируется температура водяной системы подогрева пола

Водяное отопление дома имеет несколько систем для каждой комнаты, иногда в одном помещении может быть два и более контура.

Контуры теплого пола

Каждая система и каждый контур должны регулироваться автономно. Осуществляется процесс через коллектор – устройство, к которому присоединяются входы и выходы всех контуров.

Коллектор теплого пола

Для подачи воды смонтирован насос, количество подаваемого теплоносителя регулируется различными вентилями. Для контроля показателей температуры имеются датчики, вентилями могут управлять сервоприводы.

В системе обязательно присутствует насос

Если датчик показывает уменьшение температуры пола, то количество теплой воды увеличивается и наоборот, при повышении температуры выше установленных параметров расходный объем воды уменьшается. Сервоприводы должны монтироваться на каждый контур отдельно и управляться датчиками. Термостаты выбора показателей нагрева устанавливаются в помещениях или в специальном общем щитке управления (если комнат много и требуется единый пульт управления).

Терморегулятор и сервопривод для водяного подогрева

Для регулировки температуры нужен коллектор, термостат и сервопривод

Применение термостатов и сервоприводов в терморегуляторах дает возможность полностью автоматизировать функционирование системы, отопление легко обслуживать, терморегуляторы в состоянии не только поддерживать значения температуры в заданных режимах, но и самостоятельно включать/выключать отопление в случае длительного отсутствия людей. Автоматика экономит до 30% энергоносителей без ухудшения условий пребывания в помещениях людей.

Что могут контролировать терморегуляторы

Термостат для теплого пола водяного

В зависимости от вида отопления терморегуляторы могут регулировать следующие параметры:

  • температуру пола. Датчики устанавливаются в непосредственной близости к отопительному контуру и показывают степень нагрева финишного полового покрытия. Применяются в небольших по дине контурах и маломощных водяных системах, используемых лишь в качестве дополнительного отопления;
  • температуру воздуха в комнате. Для этих терморегуляторов датчики монтируются непосредственно в корпусе терморегулятора. Настройка параметров выполняется с учетом комфортной температуры в помещении. Используются на мощных системах и только в домах, имеющих соответствующую требованиям стандартов теплоизоляцию. В противном случае большие потери теплоносителей делают ее эксплуатацию нерентабельной;
  • комбинированные. Управление параметрами отопления выполняется с учетом показаний двух датчиков: в помещении и рядом с отопительной системой. Применяются редко только для наиболее современных систем. При желании управление может производиться на основании показаний одного из установленных датчиков.

Теплый пол водяной - распределение температуры

Выбор конкретного терморегулятора учитывает максимальное количество технических характеристик отопительной системы, показателей теплосбережения здания, климатической зоны расположения и пожеланий заказчика.

Виды и краткие характеристики терморегуляторов

Промышленные компании освоили производство широкого спектра различных терморегуляторов, что позволяет управлять в атомном режиме всеми системами водяного обогрева пола.

  1. Механические терморегуляторы.

    Терморегулятор для теплого пола механический

    Самые простые, дешевые и надежные устройства. Имеют защитный кожух из прочных пластиков. Температура регулируется поворотом термостатической головки, приборы не требуют больших затрат на обслуживание. Температура подбирается поворотом специального диска со шкалой градации.

    Механические терморегуляторы с выносным датчиком температуры

    На некоторых моделях установлен кран полного включения/отключения работы системы. Недостаток – требуется постоянный контроль температуры, изменение показателей производится только в ручном режиме. Недобросовестные производители могут выпускать устройства, некорректно показывающие температуру. Практики советуют во всех случаях проверить их показания с установленным точным термометром. Если данные существенно отличаются, то регулировку нужно выполнять с учетом разбежностей.

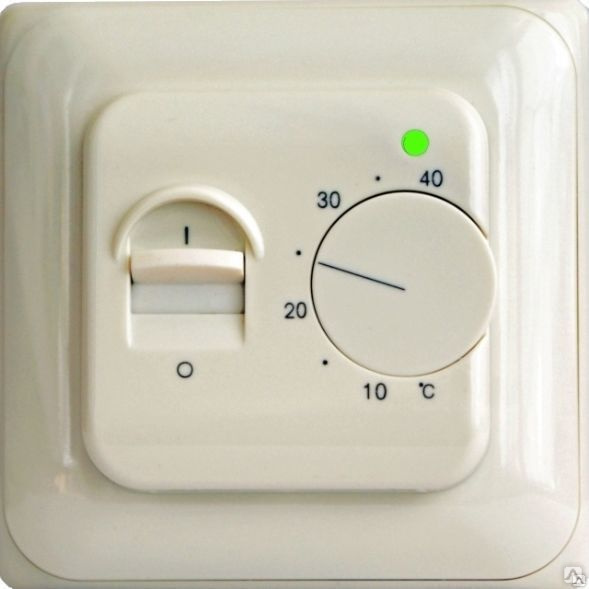

    Механический терморегулятор

  2. Дистанционными сенсорными. Настройка параметров выполняется с помощью сенсорной панели, могут управляться дистанционными пультами. Более современные модели, значительно облегчают контроль температуры. Имеют несколько параметров регулировки. Надежность и безопасность эксплуатации во многом зависят от производителя. Не стоит экономить, реальные потери могут намного превышать разницу в цене.

    Сенсорный тип терморегулятора

  3. Обыкновенные электронные. Функциональные возможности почти не отличаются от сенсорных. На корпусе есть небольшой экран и набор кнопок для создания программы функционирования теплого пола.

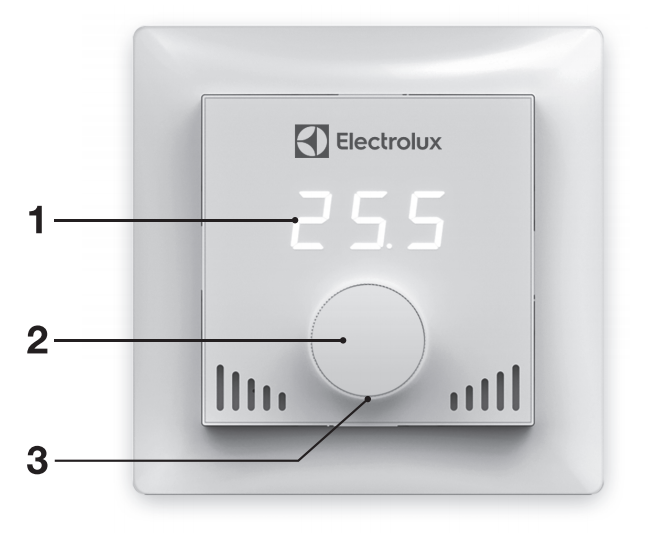

    Электронные терморегуляторы теплого пола

  4. Электронные программируемые. Одни из самых сложных, позволяют создавать программу работы отопительной системы на неделю и по времени суток.

    Беспроводной программируемый терморегулятор

    Это позволяет поддерживать комфортную температуру в помещениях только во время присутствия людей, в остальной период отопление переводится в режим дежурного пользования. За счет таких возможностей существенно уменьшаются финансовые потери на содержание помещений в отопительный период. Устройства при желании можно подключать к системе «умный дом», экономия тепла достигает 30%. Кроме того, пользователи могут увеличивать температуру в комнатах ко времени своего прихода, пребывание в помещениях становится более комфортным.

    Терморегулятор для теплого пола программируемый

    Программируемые терморегуляторы могут одновременно контролировать несколько отдельных систем водяного обогрева пола. Недостатки: высокая стоимость и сложность регулировок, работы по монтажу, регулировке и пуску должен выполнять только специально обученный мастер. Перед началом эксплуатации необходимо внимательно изучить прилагаемую инструкцию, грубые нарушения правил пользования могут вывести дорогостоящую аппаратуру из строя.

  5. Радиоуправляемые. Используются редко из-за неоправданно высокой стоимости. По своим техническим возможностям ничем не отличаются от вышеописанных, а цена может возрастать в разы. Отличие – управление сервомеханизмами выполняется не через кабели низкого напряжения, а при помощи радиосигналов. Радиотермостат принимает показатели датчиков и передает их на радиоконтроллер. Последний после обработки данных направляет радиосигналы на механизмы привода подачи теплой воды. Каждый аппарат имеет собственный приемник и передатчик, что значительно увеличивает цену. Кроме того, это усложняет проведения ремонтных работ, большинство деталей приходится полностью заменять новыми. Монтировать такие терморегуляторы целесообразно в элитных помещениях, в которых наличие внешних токопроводящих кабелей не приветствуется владельцами.

Как работают терморегуляторы

Функционирование приборов возможно только в комплекте с дополнительной аппаратурой и датчиками, каждый элемент выполняет свои функции. Аппаратура устанавливается на стене или в отдельном щитке и на центре коммутации.

  1. Датчики. Монтируются рядом с отопительной системой или в корпусе терморегулятора, показывают фактическую температуру в местах установки. Сигналы передаются по проводам или радио.
  2. Терморегуляторы обрабатывают полученную информацию и подают сигналы реагирования на сервоприводы.
  3. Модуль управления насосом. Срабатывает только тогда, когда открыта хотя бы одна отопительная система или отдельный контур.
  4. Сервоприводы открывают/закрывают краны подачи горячей воды, имеют прямые связи с терморегуляторами.

Принцип работы

Для повышения безопасности функционирования устанавливаются предохранительные клапаны и арматура защиты электрического оборудования от перегрева и сверхвысоких токов короткого замыкания.

Советы по выбору терморегуляторов

Выбор конкретной модели терморегулятора для водяного пола зависит от многих условий: назначения и размера помещения, способа подключения теплоносителя, материалов финишного покрытия пола, климатической зоны проживания, наличия основных или дополнительных отопительных систем.

Выбор терморегулятора

По каким критериям подбирать устройства?

  1. Цена. Самые дешевые механические. Они надежны в работе, универсального использования. Кроме того, такие аппараты очень надежные, их почти невозможно вывести из строя по неосторожности. Отлично подходят тем пользователям, у кого есть маленькие дети.
  2. Электронные. Имеют несколько расширенный функционал, могут контролировать температуру на уровне пола или в помещении. По стоимости относятся к среднему сегменту товаров.
  3. Программируемые. Дорогие устройства, требуют внимательного отношения, позволяют создавать самые благоприятные условия пребывания в комнатах. Могут иметь различные модификации и технические возможности, по стоимости относятся к наиболее высокой категории. Рекомендуется использовать во время монтажа отопления в элитных зданиях. Цена может достигать 500 долларов и больше.

По месту монтажа бывают настенными или щитовыми. Первые устанавливаются в каждой комнате, применяются для небольших квартир. Вторые используются в больших зданиях, позволяют с одного места контролировать параметры обогрева во всех комнатах. Монтаж и обслуживание таких терморегуляторов обходится дорого.

Щитовые регуляторы

Какая модель лучше

Как пользоваться механическим терморегулятором

Механический регулятор

На каждый контур нужно устанавливать отдельный механический прибор, его технические параметры не позволяют управлять температурой одновременно нескольких помещений.

Термоконтроллер для теплых полов

Для того чтобы управлять температурой нагрева в зависимости от температуры в помещении, нужно приобрести комнатный термостат и при помощи вращения головки задать необходимую температуру. К некоторым моделям возможно подключение хронометров, что позволяет не только поддерживать комфортную температуру в различные периоды времени, но и экономить существенные деньги.

На коллекторе нужно поставить электрический сервопривод, на основании полученных сигналов он будет увеличивать или уменьшать количество подаваемой в контур горячей воды. Перед подключением устройств к питанию нужно изучить схему, она имеется с обратной стороны крышки корпуса.

Электрический сервопривод

Сервопривод в разрезе

Важно. Несоблюдение рекомендованной схемы не только станет причиной некорректной работы оборудования, но и может полностью вывести его из строя.

Сервопривод имеет двигатель с двухсторонним вращением. В зависимости от фазности подаваемого термостатом сигнала ротор вращается за или против часовой стрелки. Соответственно, клапан увеличивает или уменьшает условный просвет трубопроводов. Все работы нужно выполнять с соблюдением ПУЭ, оборудование работает от напряжения 220 В.

Видео – Терморегулятор для водяного пола

виды и как выбрать, схема подключения

На чтение 12 мин. Просмотров 12.1k. Обновлено

Обустройство отопления дома теплыми полами, в условиях нашего климата становится все более популярным. В данной системе обязательно должен присутствовать терморегулятор для управления водяного теплого пола, поскольку данная отопительная система очень требовательна к степени нагрева.

Независимо от того, является обогрев с помощью водяного пола основным или вспомогательным способом поддержания приемлемых температурных условий в помещении,  к нему предъявляются специфические требования.

Дело в том, что у него должна быть ограничена максимальная температура. В любом помещении всегда присутствует пыль и располагается она, в соответствии с законами физики, на полу. Установлено, что при нагревании поверхности теплого пола, образуются конвекционные потоки подогретого воздуха.

Если нагрев превысит 30 градусов по Цельсию, то потоки воздуха поднимают пыль, и нам приходится этим дышать. Данное обстоятельство не благоприятно сказывается на общее состояние организма человека, вследствие чего стали применяться терморегуляторы для поддержания нужной температуры.

Для контроля температурного режима, осуществляется подключение терморегулятора для водяного пола, который относится к управляющим приборам.

Устройство и принцип действия

Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.

Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.

Смотреть видео – процесс настройки

Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.

Что такое разводка отопления

Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.

Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.

Терморегулятор для радиатора отопления: установка, принцип работы, характеристики, критерии выбора.

Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.

Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.

И вот здесь и устанавливается терморегулятор, реагирующий на величину нагрева обратного потока и дающий команду на выполнение того или иного действия.

В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.

Как работает принцип регулирования температурного режима

Основными элементами регулировки нагрева является сервоприводы,  датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:

  1. Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
  2. При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
  3. Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.

Параметры регулировки

Смотреть видео – регулировка мощности блока термодатчика

Регулировка теплого пола используем терморегулятор для водяного теплого пола


Watch this video on YouTubeТерморегуляторы в системе отопления могут регулировать следующие параметры:
  1. Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
  2. Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
  3. Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.

Виды терморегуляторов

Смотреть видео – обзор датчиков для водяного пола

Обзор комнатных термостатов с датчиком пола и без. Назначение. Правила монтажа


Watch this video on YouTube

Для создания этих приборов применяются различные принципы и конструктивные решения. Давайте рассмотрим их.

  1. Механический терморегулятор для водяного теплого пола представляет собой наиболее простой, надежный и долговечный прибор. Регулировка прогрева воздуха осуществляется поворотной рукояткой, шкала температур наносится на прочный пластиковый корпус.

Некоторые производители устанавливают на терморегулятор клапан открыто – закрыто. Недостатком этого аппарата является необходимость постоянного контроля – он работает только в режиме ручной регулировки.

Отдельные производители допускают серьезные неточности в градуировке шкалы температур, поэтому необходимо производить дополнительную проверку прибора с использованием точного поверенного термометра.

  1. У сенсорного дистанционного регулятора температуры теплого пола управление и регулировки выполняются (узнайте более подробно) с соответствующей панели или дистанционного пульта. Эти модели обеспечивают более точный и надежный контроль нагрева, но в ряде случаи эти показатели зависят от производителя. Не стоит основным параметром выбора рассматривать цену на прибор, в ряде случаев этот подход не оправдывается.

  1. Электронные терморегуляторы по функционалу мало чем отличимы от сенсорных приборов, но выделяются более удобным дисплеем.
  2. Программируемые терморегуляторы удобны возможностью самостоятельно составлять программы управления режимом отопления.

На таком приборе возможны настройки на сутки, на неделю, а также возможность работы в автоматическом режиме с поддержкой экономичного режима на время отсутствия людей в доме. Это позволяет экономить на энергоресурсах до трети расходов.

Такие устройства позволяют в автоматическом режиме поддерживать температуру в отдельных контурах сложно разветвленной системы отопления с водяным теплым полом. К недостаткам прибора можно отнести высокую стоимость и сложность регулировок. Перед вводом в действие нужно тщательно изучить инструкции по подсоединению, монтажу и настройкам, ошибки влекут за собой выход из строя сложной дорогостоящей системы.

  1. Датчики с радиоуправлением можно считать эксклюзивом из-за их высокой стоимости. При их использовании низковольтные управляющие схемы отсутствуют, поскольку регулировки производятся по радиосигналу. Каждый прибор оснащается радиопередатчиком и радиоприемником сигналов, управляющих работой сервоприводов. Такие приспособления, возможно, уместны в элитных коттеджах для регулировки температуры теплого водяного пола, если владельцы не хотят иметь пучки проводов цепей управления.

Как отрегулировать температуру в доме – 3 способа и определение оптимального режима

Основная задача поддержания температурного режима – создание комфортных условий для проживания при условии оптимального расходования ресурсов. Этого можно добиться несколькими способами.

Первый из них заключается в установке оптимальной степени нагрева теплоносителя в контурах теплых полов. Второй – в полном прекращении его поступления в него.

Самый простой способ заключается в использовании для греющего контура труб с максимальной рабочей температурой 90-95 градусов. Это позволяет установить в систему циркулярный насос с терморегулятором, а также клапан обратного хода.

Место установки насоса – труба-обратка, а температура теплоносителя в этом месте составляет не более 70-80 градусов по Цельсию. Если разогрев теплоносителя достигает критичных значений, термостатом отключается насос и отопление переходит в режим ожидания.

По мере остывания пола, циркулярный насос снова включается, подавая в трубопровод контура новую дозу горячей воды. Практика показывает, что такой способ наиболее эффективен и надежен для устойчивой работы отопления с теплым полом.

Второй способ регулировки степени нагрева предполагает включение в систему трехходового вентиля или смесительного клапана. При таком подходе через трехходовой вентиль производится подмешивание охлажденной воды из обратки к горячей подаче. То есть, максимальная температура горячей воды из котла, понижается добавлением охлажденной.

Если используется 3-х ходовой вентиль, регулировку можно производить вручную или через сервопривод. Клапан смешивающий регулирует температуру носителя тепла по заранее введенной величине контрольного показателя.

Третий способ регулировки нагрева носителя тепла в системе обогрева жилья состоит в использовании узла подмеса. Такое устройство можно изготовить из следующих компонентов:

  • вентиль 3-х ходовой;
  • насос циркуляционный;
  • перемычка байпаса;
  • градусник;
  • термостатическая головка ;
  • реле контроля максимальной температуры.

Учитывая состав применяемых компонентов, узел регулировки степени нагрева в системе обогрева получается довольно не дешевым.

Но изменение температуры в нем происходит очень быстро, потому, что оно производится подмешиванием к основному потоку теплоносителя воды из трубы-обратки. При этом происходит автоматическое уменьшение интенсивности горения в котле.

В соответствии с установленными регулировками режим потребления топлива всегда является оптимальным. Количество узлов в объединенной системе может быть любым, и каждый будет работать автономно в соответствии с установленными настройками.

Таким образом, можно поддерживать более высокую температуру воздуха, например, в детской комнате и одновременно более низкую в спальне взрослых представителей семейства. Особенно эффективен такой узел для управления температурой в устройстве водяных полов.

Для применения такого способа регулировки есть только одно требование – вся отопительная схема должна быть устроена по европейским требованиям. Температура горячей воды из котла должна быть не выше 67 градусов.

И в теперь рассмотрим методику регулировки теплового и гидравлического режима с использованием термостата. Его устанавливают в помещении, и настройка производится путем установки на этом приборе нужной температуры для данной конкретной точки. Управление нагревом производится сервоприводом на конкретном контуре.

Смотреть видео

Такое устройство успешно работает в соединении и с самодельным коллектором и с вентилем трехходовым и с узлом подмешивания. Его популярность обусловлена простотой регулировки режима отопления и относительной дешевизной устройства.

Узнайте как работает водяной теплый пол в зависимости от вида подключения.

Схема подключения терморегулятора для водяного теплого пола

В условиях многоквартирного дома в городе устройство теплых полов представляет собой практически невыполнимую задачу. Дело в том, что низкотемпературный контур теплого пола может быть включен только в трубу – обратку и часто приводит к критичному снижению температуры в общедомовой отопительной сети.

Это и становится причиной отказа в согласовании изменения в конструкции систем отопления. Гораздо проще решается этот вопрос для индивидуальных застройщиков, который являются полными хозяевами собственной отопительной системы.

Смотреть видео – функции и отличия терморегуляторов для контуров под стяжку

Терморегуляторы для теплых полов | Часть 1 | Функции и отличия терморегуляторов


Watch this video on YouTube

В них горячий теплоноситель из котла попадает в коллектор и оттуда распределяется по помещениям отдельными трубами. Отдав тепло в радиаторах, теплоноситель вновь попадает в коллектор, завершая полный цикл.

Регулирующая аппаратура в таких устройствах устанавливается непосредственно на коллекторе. Она управляет сервоприводами, получающими сигнал на срабатывание от терморегуляторов.

Применяется также способ управления температурой с использованием сигнала от датчика, расположенного непосредственно в том помещении, где контролируется температура.

Такой способ, безусловно, более точен, но он сопряжен с большими затратами при прокладке управляющих низковольтных систем. Для этого понадобится большой объем штробления стен, ведь такие провода предстоит протянуть из каждого отапливаемого помещения.

А из некоторых и по два, когда в комнате устанавливается комбинированная схема отопления с радиаторной частью и системой теплого пола. При установке терморегулятора на коллекторе необходимость в этом отпадает, а конечный итог тот же.

Трубопровод водяного теплого пола достаточно сложен в исполнении, а ошибки при проектировании и монтаже обходятся дорого. Поэтому такую работу лучше доверить опытным специалистам.

Перед тем, как подключить терморегулятор водяного теплого пола, нужно определиться с местом его расположения в системе обогрева.

Как выбирать терморегуляторы для водяного теплого пола

Управление современными отопительными устройствами производится с использованием специальных терморегуляторов. Будучи совмещенным с вынесенным измерителем температуры, этот прибор контролирует не только температуру поверхности пола, но и степень нагрева воздуха в самом помещении.

Ведь в конечном итоге, все усилия по созданию надежной отопительной системы направлены на создание комфортных условий для проживания.

Нормальное пользование теплым полом практически невозможно, если не использовать регулирующую аппаратуру. Схема терморегулятора для водяного теплого пола позволяет эффективно удерживать его температуру в необходимом интервале, позволяющем вести здоровый образ жизни.

На рынке присутствуют множество моделей этих приборов, которые специалистами условно разбиты на такие категории:

  1. Устройства, помогающие экономить энергоресурсы путем временного отключения отопительной системы и теплого пола в отсутствие хозяев.
  2. Приборы с программируемыми таймерами, которые позволяют настраивать «умный режим» работы отопительной системы в зависимости от состояния влияющих факторов. Все регулировки с таймера передаются на терморегулятор, устанавливающий температуру.

Выбор терморегулятора напрямую зависит от размеров обогреваемого помещения. Для комнаты  небольших размеров вполне достаточно недорого механического прибора с простой и доступной регулировкой.

Но наиболее часто используются электронные терморегуляторы с возможностью программирования. При этом точность регулировки составляет 0,5 градуса.

Жидкокристаллический дисплей этого прибора отражает настроенную температуру поверхности, и ее фактическое значение на момент времени. Кроме того, показывается специальный символ во время работы системы отопления. Имеется также указатель неполадок при сбое в работе терморегулятора или системы с теплым полом в целом.

Управление работой отопления производится посредством воздействия на три клавиши, расположенные на лицевой панели дисплея.

Смотреть видео – автоматизации водяного пола

Водное отопление продолжает оставаться самым популярным способом обогрева жилья, в том числе частного. Поэтому продолжают развиваться и совершенствоваться и системы его управления.

Это позволяет в значительной степени экономить энергоресурсы на отопление. Устанавливать и подсоединять датчик терморегулятора в системе с теплым полом следует при обесточенном электропитании.

Терморегулятор для водяного теплого пола: устройство, принцип действия,подключение

Подогрев теплого пола может быть электрическим и водяным. В любом варианте важно, чтобы температура пола была комфортной, а для этого должна быть возможность ее изменения. Погода нестабильна, то теплее, то холоднее, и такая функция действительно нужна. Такую возможность предоставляют терморегуляторы водяного пола. Эти устройства называют еще термостатами и регуляторами, но суть от этого не меняется.

Разный тип подогрева пола подразумевает различный принцип управления, то есть для электрического подогрева регуляторы свои, для водяного — свои. В этой статье будем говорить о регулировке температуры водяных теплых полов. Почитать о термостатах для электрического теплого пола можно тут.

Как регулировать температуру водяного пола

Самый распространенный и удобный способ организации водяного подогрева пола — подсоединение отопительных контуров через коллектор. Он и используется чаще всего. На это устройство заводятся оба конца труб: один на подающую гребенку, второй — на обратную. На вход каждого контура поступает теплоноситель одинаковой температуры. Но длина контуров обычно разная, что приводит к нагреву до разных температур, да и температуры в каждом помещении нужны разные. Так в ванной комфортной считается +25oC или даже выше, а в общих +20 oC или максимум +22 oC. Изменение температурных характеристик возможно только при помощи  изменения количества поступающего в контур теплоносителя.

К подобному коллектору подключаются петли водяного теплого пола

В самом простом варианте в коллекторе на вход или выход устанавливают регулирующие вентили. Поворачивая их головки можно изменять количество поступающего в каждый контур теплоносителя. Ориентироваться при этом приходится только на ощущения, что не всегда удобно. Схема действий в этом случае простая, но многоступенчатая: подкрутили, подождали некоторое время (пока прогреется или остынет пол), оценили результат, снова подкрутили, и т.д. Так как температура на улице редко отличается стабильностью, крутить вентили приходится часто.

Для облегчения задачи на входе ставят расходомеры, при помощи которых легче выравнивать температуру. Но при этом краны приходится также крутить вручную и контролировать кондиции также самостоятельно.

Для механизации и автоматизации процесса используют специальные устройства: термостаты и сервоприводы. Термостаты — контролирующие и управляющие устройства, сервоприводы — исполнительные. Сервоприводы устанавливаются в каждый контур на гребенке подачи теплоносителя. Их функция — по команде уменьшать или увеличивать количество теплоносителя, поступающего в отопительный контур. Термостаты для водяного теплого пола стоят обычно в каждом помещении, где установлен такой тип отопления. Они связаны с соответствующими сервоприводами и подают им управляющие сигналы.

Одна из схем регулирования температуры водяного теплого пола

Регуляторы могут контролировать температуру пола, или температуру воздуха. Следить за температурой воздуха приходится в том случае, если подогрев пола — единственный вид отопления. Если он служит для повышения комфорта, то именно степень нагрева поверхности под ногами и нужно проверять. Есть модели, которые могут отслеживать сразу два показателя. В этом случае обычно основной критерий оценки — это состояние воздуха, а температура пола — вторичный.

Как работает регулятор теплого пола? На корпусе устройства задаете требуемую температуру (воздуха или пола в зависимости от модели). При отклонении на один градус в ту или другую сторону на сервомоторы подается команда, по которой поступление теплоносителя увеличивается или уменьшается. В результате через какое-то время температура возвращается к норме.

Принцип работы несложен, но эффективен: требуемые параметры поддерживаются стабильно, но нужно принимать во внимание инерционность системы. Если трубы уложены в стяжку, то должно пройти какое-то время, чтобы ситуация поменялась: требуется прогреть или остудить весь массив. В случае с настильными системами инерционность меньше, и изменения происходят быстрее.

Для регулировки температуры нужен коллектор, термостат и сервопривод

Виды регуляторов температуры пола

Несмотря на то, что основная задача у регуляторов температуры одна, реализована она по-разному. Основное отличие — в способе выставления параметров.

Механические модели

Самый бюджетный и самый надежный класс (реже всех ломается). Требуемая температура задается поворотом диска. На нем имеется градуировка, которая делает процесс простым и понятным. Иногда лицевая панель механического термостата для водяного теплого пола имеет рычаг включения/выключения устройства. Никаких дополнительных функций это устройство предоставить не может. Приблизительные цены — в районе 15 € (есть более и менее дорогие, зависит от производителя).

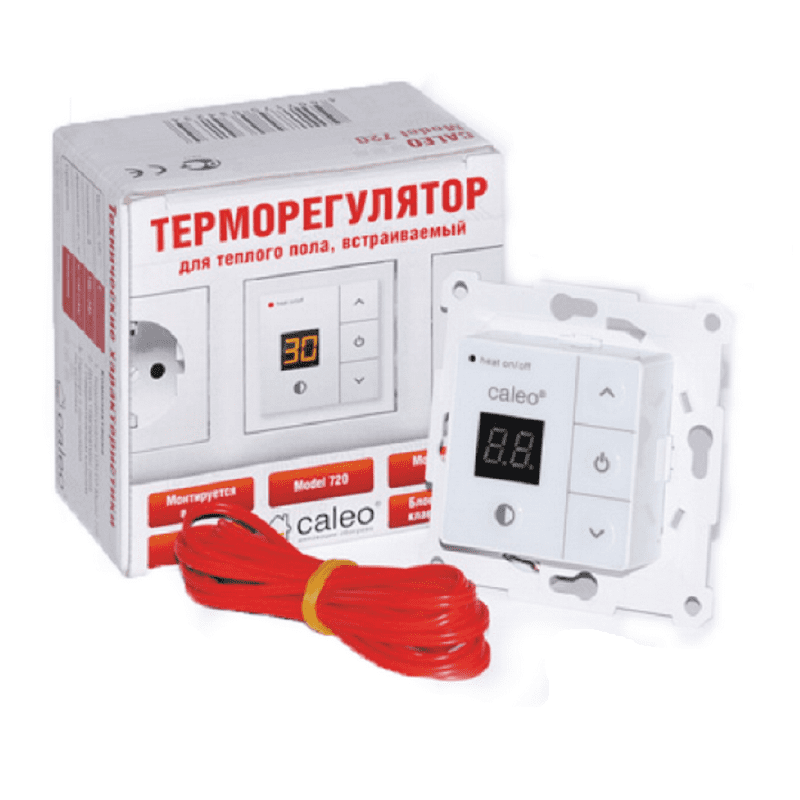

Электронные модификации

Функционал тот же, реализация другая. Имеется небольшой цифровой экран и несколько кнопок. На экране отображаются или текущие параметры системы или выставляемые. Кнопки (часто со стрелками «вверх» и «вниз») служат для поэтапного изменения температуры. По цене электронные модели чуть дороже, но разница некритична: ориентировочная цена 20 €.

Программируемые регуляторы температуры

Это уже серьезное устройство, которое позволяет не только поддерживать постоянную температуру пола, но и автоматически изменять ее в зависимости от времени. Есть модели с возможностью программирования температуры по времени суток. Что дает эта функция? Экономию. В то время, когда никого не бывает дома (все ушли на учебу или работу) можно температуру понизить, а за несколько часов до прихода запрограммировать ее повышение. Так и экономите на отоплении, и живете в комфорте. Только вот такое программирование позволяет платить за отопление на 20-30% меньше.

Эти программаторы температуры пола могут изменять степень нагрева в зависимости от времени суток или на определенные дни недели. Есть модификации, которые наряду со стационарным блоком управления на стене имеют, переносной пульт управления. Некоторые позволяют управлять работой через компьютер или планшет.

Также эти устройства могут контролировать не только нагрев пола, но и воздух в комнате. Это имеет смысл, если водяной теплый пол — единственный источник тепла, и важен не столько комфорт для ног, сколько общая атмосфера.

Электронный и программируемый термостаты водяного пола очень похожм внешне, но электронные имеют больше кнопок, так как предлагают больше возможностей

Внешне очень напоминают электронные терморегуляторы, только имеют большее количество кнопок. Значительно отличаться может цена. Самый простой программатор с возможностью задания температуры пола по времени стоит от 40 €, а самые «навороченные» могут и больше тысячи стоить.

Программируемые модели термостатов на теплый водяной пол могут контролировать не один контур, а несколько. Такие модели называются мультизональными. Они поддерживают заданные параметры в каждой зоне независимо друг от друга. Более простые модели (механические и электронные) устанавливаются по одному на каждый контур. Если в одной комнате уложена только одна петля трубопровода, в мультизональном устройстве нет необходимости (цена на них намного выше).

Сенсорные

Практически тот же набор функций, что и у электронных программаторов, но кнопки не тактильные, а сенсорные. Цены отличаются в большую сторону.

Радиотермостаты и радиоконтроллеры

Эта система — новинка. Предлагается некоторыми европейскими фирмами, например, на российском рынке есть у фирмы Uponor. Состоит из:

Имеется также дополнительный SMS-модуль, который позволяет управлять системой через мобильную сеть и также отслеживать ее состояние.

Теперь подробнее рассмотрим составляющие системы регулировки температуры водяного пола.

Датчики регуляторов водяного пола

В зависимости от отслеживаемой среды датчики терморегуляторов бывают:

  • контроля температуры теплого пола;
  • контроля температуры воздух.

Датчики состояния воздуха обычно находятся в корпусе термостата. С одной стороны это удобно — нет мороки с установкой, а с другой — создает определенные сложности. В том смысле, что располагать термостат нужно с соблюдением целого ряда условий:

Датчики температуры пола выносные. Это небольшое устройство, которое закреплено на конце длинного кабеля. Этот прибор должен быть закреплен в полу на расстоянии не менее 0,5 м от стены. Его размещают на равном расстоянии от ближайших труб с теплоносителем. Второй конец заводится на терморегулятор и подсоединяется к соответствующим клеммам.

Устанавливается датчик пола в процессе монтажа труб, до заливки стяжки. Для того чтобы была возможность замены (они иногда выходят из строя), имеет смысл уложить гофрорукав. Конец рукава, оказавшегося в стяжке, нужно заизолировать, чтобы в него не попадал раствор. Второй конец уложить в штробу на стене и завести на монтажную коробку термостата. Такая установка датчика температуры водяного пола хлопотная, но позволяет в процессе эксплуатации пола без проблем менять вышедшее из строя устройство.

Лучше датчик устанавливать в гофрошланге, тогда его можно будет поменять

При использовании настильной системы принцип монтажа остается таким же, но тогда гофрированный рукав нужно будет крепить к конструкции и следить за тем, чтобы он не пережимался.

Примерная схема устройства водяного пола с регулятором температуры и датчиком

В зависимости от толщины стяжки и типа планируемого напольного покрытия (твердое или мягкое) может потребоваться защитная оболочка провода разной плотности. Есть как мягкие провода, так и жесткие. Для установки под плитку есть модификации стойкие к агрессивным средам (нужны, если гофорорукав использовать не будете).

Сервоприводы водяного пола

Автоматическое регулирование температуры теплого водяного пола невозможно без наличия сервоприводов. Это небольшие электро-термические устройства, которые открывают/закрывают подачу теплоносителя. Называют их еще сервомоторы, а официальное название звучит так «сервопривод электротермический». В принципе те же устройства можно поставить и на радиаторы, но так поступают нечасто.

Так сервоприводы выглядят «вживую» на коллекторе

Как работают сервоприводы? Основной рабочий элемент — сильфон. Это небольшой герметичный и эластичный цилиндр, который заполнен веществом, объем которого сильно зависит от температуры. Вокруг сильфона находится электрический нагревательный элемент. При поступлении команды с термостата, на нагревательном элементе появляется питание. Он включается в работу, вещество внутри сильфона разогревается и начинает расширяться. Увеличенный в размерах цилиндр давит на расположенный ниже шток. А он в свою очередь перекрывает поток теплоносителя. Как видите, никаких моторов и шестеренок, только электричество и тепловая энергия. Потому и называют их термоэлектрическими.

Сервопривод — внешний вид и внутреннее строение

Немного о разновидностях. Бывают сервоприводы нормально закрытые и нормально открытые. Эти названия показывают, в каком положении находится клапан при отсутствии питания: первый в обычном положении открыт, а при появлении сигнала закрывается, второй, соответственно, в обычном состоянии закрыт, а при наличии сигнала открывается.

Какой из них лучше использовать? Для нашей страны лучше отдавать предпочтение нормально открытым сервомоторам. И вот почему: если он выйдет из строя теплоноситель продолжит циркулировать и пол не заморозится (хотя нужны длительные и низкие температуры чтобы трубы в стяжке замерзли).

Бывают еще устройства, работающие от переменного тока 220 В, или от постоянного 24 В. Для подачи напряжения 24 В потребуется установить инвертор.

Как подключать сервоприводы

Схема подключения может быть разной и зависит в первую очередь от типа термостата. Если термостаты управляют одним контуром теплого пола, то они напрямую соединяются с соответствующими сервоприводами проводами. Если термостат мультизональный, то провода заводятся от соответствующих клемм.

Один из коммутационных узлов водяного теплого пола

Для упорядочивания проводов используют коммутаторы теплого пола. Кроме стандартной функции подключения и соединения разных устройств, они выполняют еще и защитную роль. При закрытом положении всех контуров водяного пола подается сигнал на отключение работы циркуляционного насоса. Это удобно, если установлены автоматизированные отопительные котлы (насос не будет работать вхолостую без расхода, и система не выйдет из строя из-за превышения давления).

Как подключать устройства через коммутационный узел водяного пола

Но в системах с обычными твердотопливными котлами насосы отключать нельзя: котел то не затухнет и отключение насоса грозит разрывом системы. В этом случае ставят байпас и перепускной клапан (смотрите схему подключения). Перепускной клапан настраивают на давление чуть ниже максимального давления насоса (если у него максимум 5 метров, выставьте 3-4 метра). При достижении в системе этого значения (бывает, если открытыми остаются небольшое количество контуров теплого пола) перепускной клапан начинает часть потока теплоносителя заворачивать в «обратку» и подавать снова на котел.

Схема включения с перепускным клапаном для предотвращения работы системы «вхолостую»

Эта схема работать будет с любым типом котлов, не только с твердотопливными. Но для них — она практически единственный недорогой способ уберечь систему от перегрева.

Итоги

В самом простом варианте регулировать температуру водяного пола можно при помощи ручных кранов. Более комфортны автоматические регуляторы — термостаты с датчиками и сервоприводами. Но кроме них еще желательно установить коммутационный узел и перепускной клапан.

термостат, термоклапан, как регулировать температуру, регулировка, механический термодатчик, комнатный датчик

Содержание:

О теплых полах теперь можно не только мечтать. В настоящее время их монтаж не требует больших трудозатрат и денежных средств. Теплые полы решили множество проблем, связанных с отоплением помещения. Особенно они радуют семьи, у которых есть маленькие дети и внуки, а так же тех, кто любит ходить босиком по голому полу. Ещё лучше, если уровень температуры в доме или квартире можно регулировать.


Понизить температуру обогрева в отопительной системе в зимний период требуется во многих ситуациях: днём, когда солнце активно проникает сквозь окна, ночью, чтобы не было жарко спать. В дневные часы, пока домочадцы на работе и в школе, можно сэкономить, и не топить сильно. В морозные вечера, наоборот, нужно поднимать уровень температуры теплоносителей в системе отопления, чтобы помещение прогрелось. Помогают сделать это легко и быстро, даже без участия человека, терморегуляторы для водяного отопления.

Как происходит регулировка обогрева теплого пола

Если дом или квартира не большие, регион проживания — южный, теплые полы можно оставлять основным источником отопления. В других случаях его делают как приятное дополнение, которое сделает жизнь более комфортной. Например, в детской комнате, в ванной или на кухне, в рабочей зоне. Всё дело в том, что делать пол очень горячим по понятной причине нельзя. Если за окном минус 40 градусов, отопительная система должна быть более мощной.

Очень удобно иметь полы, уровень нагрева которых контролируется. Есть множество устройств для регулировки температуры теплого пола. Их работа основана на едином принципе.

Отопительные контуры контролируются индивидуально, через обустройство специальных коллекторов, которые собирают вместе входы и выходы системы отопления:

Термодатчик для водяного теплого пола сигнализирует терморегулятору о том, что температура в помещении (или на поверхности пола) повысилась. В цепочку включается сервопривод, управляющий вентилями. Получив соответствующий сигнал от термостата, он впускает в систему новую партию горячей воды. Или, наоборот, перекроет её движение, если терморегулятор даст сигнал, что в комнате стало жарко. Помогает регулировать поток теплоносителя термоклапан для водяного теплого пола. Подобный термостатический клапан для теплого пола позволяет эффективно регулировать температуру подачи теплоносителя. Для подкачки воды обязательно устанавливается насос.


Итак, для контроля показателей температуры теплых полов нужны:

  • коллектор, куда сводятся все контуры;
  • терморегулятор;
  • термодатчик;
  • сервопривод, управляющий вентилями;
  • насос для подкачки воды.

Всё это вместе даёт возможность сделать систему отопления автоматизированной. Это не простое удобство, а экономия энергоресурсов. Терморегуляторы можно выставить так, что в отсутствие людей обогрев помещения будет снижен. Автоматы позволяют сэкономить от 30 до 40 процентов объёма энергоносителей. Причём на условиях проживания людей это не отразится, наоборот, сделает более комфортным пребывание в квартире или доме.

Для того, чтоб повысить безопасность эксплуатации приборов, предусмотрена установка предохранительных клапанов и защитной арматуры от скачков напряжения в электрической сети и перегрева электрооборудования.

Что могут контролировать термостаты

 Современные терморегуляторы для водяного теплого пола могут контролировать следующие показатели:

  • температуру воздуха в помещении;
  • уровень прогрева пола;
  • совмещать контроль температуры воздуха и поверхности пола.

Чтобы проконтролировать температуру воздуха в комнате, датчики встраивают в корпус термостата. Настраивают его специально для учёта уровня показателей в контролируемом помещении. Такой контроль эффективен только внутри зданий, которые имеют хорошую теплоизоляцию, а потери тепла сведены к минимуму. Если это условие не выдержано, датчик контроля температуры в помещении ставить не рентабельно.


Если надо проконтролировать прогрев поверхности напольного покрытия, датчик температуры водяного теплого пола устанавливают как можно ближе к отопительному контуру. Такая система эффективна, когда теплый пол выполняет функцию дополнительного обогрева помещения. Температурный режим воздуха устанавливают основные источники тепла.

Термостат для водяного теплого пола с комбинированной системой контроля применяется редко, в отдельных современных отопительных контурах. Он может одновременно контролировать уровень прогрева пола и воздуха, или, по выбору, что-то одно.

Типы терморегуляторов по конструкции и способу монтажа

Когда встаёт вопрос о том, как регулировать температуру водяного теплого пола, в многообразии различных видов термостатов нужно правильно сориентироваться. Несмотря на то, что они выполняют одну и ту же функцию, дополнительные возможности разные, и, соответственно, цена.

Устройства, которые выпускают производители, можно по сложности конструкции распределить на пять групп:

  1. механические;
  2. дистанционные сенсорные;
  3. обычные электронные;
  4. программируемые терморегуляторы;
  5. радиоуправляемые.

Надёжность моделей зависит не от конструкции, а от добросовестности производителя и условий эксплуатации.

По способу монтажа терморегуляторы бывают:

  • обычными настенными, которые крепятся в каждой комнате и подходят для небольших квартир;
  • щитовыми, позволяющими из одной точки контролировать процесс в большом здании.

Каждый из этих способов позволяет удобно эксплуатировать систему регулировки температурного режима.

Механический тип

Механические терморегуляторы для водяного теплого пола — самые простейшие модели, напоминающие устройства для регулировки холода в холодильниках. Стоят недорого, лёгкие в обслуживании. Температурный режим выбирается путём поворота термометрической головки. Специальная метка совмещается с нужной цифрой на шкале градации. Если что-то выставлено неправильно, всё можно без труда исправить. Есть модели, где установлен тумблер полного выключения/включения работы системы. Бывают механические терморегуляторы с таймером. Он позволяет выставить определённый промежуток времени, на время которого будут включены теплые полы.


Единственный минус — это необходимость постоянного контроля температуры, изменение показателей возможно только вручную. Никакой электроники, которая сможет распределить уровень температурного режима во времени, в них нет.

Следует знать, что встречаются некачественные экземпляры, не совсем точно отображающие температуру. Это, в принципе, не так страшно. Рекомендуется сразу после пуска устройства сверить его показания с комнатным термометром. Затем контроль осуществлять с учётом разницы.

Сенсорные термоклапаны с пультом управления

Регулировка температуры водяных теплых полов может осуществляться с помощью сенсорных моделей, которыми управляют дистанционно, с помощью пульта.

Устройства имеют современную легко управляемую сенсорную панель. На неё выводится вся текущая информация о температурном режиме, в том числе, и предупреждение о наличии какого-то сбоя в системе.


Привлекательность таких конструкций не только в их «дистанционном» обслуживании, но и в том, что они могут регулировать сразу несколько контуров. Именно для таких сложных систем применяют чаще всего сенсорные модели, управляемые с помощью пульта. Термостат от надёжного производителя прослужит долго.

Обычные электронные термостаты для водяного теплого пола

Некоторые потребители предпочитают установить в своём доме обычные электронные терморегуляторы. Они практически не отличаются от сенсорных с дистанционным управлением. На пластиковой панели расположены электронное табло и кнопки. С их помощью задаётся необходимый температурный режим, который может меняться за сутки несколько раз.


Разобраться самостоятельно в настройках такого устройства несложно. Конструкция на порядок выше, чем у термостата для теплого водяного пола механического типа.

«Умные» программируемые терморегуляторы

Устройства, которые сами могут менять уровень температуры в помещении в отсутствие людей, гораздо более сложные, но экономия от их использования огромная. Затраты на их покупку и установку окупятся в первый же зимний сезон. Речь идёт о программируемых терморегуляторах. Они могут обслуживать одновременно несколько контуров. Есть возможность подключения к системе «умного дома».


Программируемый терморегулятор решает множество проблем с отоплением, обеспечивает комфортное пребывание в помещении. Позволяет настроить определённые дни, часы и недели на заданную температуру. Поэтому даже в отсутствие хозяев он сам переведёт отопительную систему в экономный режим. Вся информация о его работе отображается на дисплее.

Устанавливать их может только специально обученный мастер. Аппаратура эта дорогостоящая, требует бережного к себе отношения, но вполне оправдывает себя.

Беспроводные радиоуправляемые термостаты

Еще более дорогостоящие, чем электронные программируемые, радио термостаты устанавливают редко. Используют в домах, где принято решение не использовать электрические кабели.

Команды сервоприводам подаются с помощью радиосигналов. Происходит это следующим образом. Сигнал от датчиков для водяного теплого пола поступает на радио термостат. Он перенаправляет их радио контролёру. Цепочка радиосигналов приводит к механизму подачи горячей воды. Цена такой аппаратуры высокая из-за того, что приёмники и передатчики установлены на каждом этапе передачи радиосигналов.

Ремонт такой системы, если она выйдет из строя, дорогостоящий.

Как определиться с выбором термостата для регулировки

Первое, на что обращают внимание, когда речь заходит об комфортном пребывании квартире или доме, это температура воздуха в помещении. Каким ни был интерьер, а способ отопления, и все связанные с этим последствия оказываются более важными. Если помещение равномерно прогрето, нет сырых полов, углов и закоулков с холодными сквозняками, в помещении находиться приятно. Терморегулятор для теплого пола с выносным датчиком позволяет добиться комфортного уровня температуры в каждом помещении отдельно. Однако механический термостат для таких целей покупать не целесообразно. У него нет возможности контролировать температурный режим одновременно в нескольких помещениях.

Перед покупкой терморегулятора нужно подумать, какие проблемы по контролю за температурным режимом решит это устройство. Если есть необходимость отрегулировать тепло в отсутствие хозяев, с этой задачей прекрасно справится программируемый термостат.

Когда члены семьи не могут определиться с общим температурным режимом в доме, поможет многоканальный электронный термостат, который с помощью датчиков, установленных в разных комнатах, будет регулировать уровень тепла.

Самый недорогой и простой в использовании механический терморегулятор поможет поддерживать нужный уровень температуры в небольшой квартире.

При выборе терморегулятора нужно обязательно знать его мощность. Она должна соответствовать мощности системы отопления теплого пола.

Разные виды комнатных термостатов для водяного теплого пола предназначены для отопительных систем с определёнными техническими характеристиками и теплосберегающими показателями зданий, климатом данного региона. Учитываются пожелания потребителя. Так, например, у разных моделей и производителей отличаются интерфейсы, с помощью которых удобно следить за работой прибора.

Советы по установке терморегуляторов

Перед тем, как выполнять монтаж, нужно познакомиться с инструкцией и схемой подключения, чтобы установка датчика теплого пола была выполнена правильно. Она изображена на обратной стороне корпуса. Если порядок подключения будет нарушен, аппарат выйдет из строя. Поэтому на этом этапе очень важно правильное подключение, от которого зависит, насколько эффективно будет работать вся саморегулирующая система. Конечно, немаловажно и то, насколько грамотно был сделан монтаж контуров теплого пола.


Следует учесть, что у сервопривода двигатель с двусторонним вращением. Он вращается по часовой стрелке или в обратную сторону в зависимости от сигнала, который подаёт ему термостат. При этом клапан увеличивает или делает меньше просвет в трубе, по которой идёт теплоноситель.

Термостаты нужно располагать поближе к электрическим розеткам, на высоте от пола от 0,5 до 1 метра. Если в семье маленький ребёнок, то прибор нужно крепить повыше. Особенно это касается программируемых электронных моделей, которые легко вывести из строя неумелым обращением.

Оборудование работает от сети напряжением 220 В (кроме радиоуправляемых).

Подсоединение к электросети всех приборов нужно выполнять в соответствии с правилами устройства электроустановок.


функции, типы регуляторов температуры, схема подключения комнатного термостата

Особенности работы терморегулятора для водяного теплого пола: правила установки и подключения, виды комнатных термостатов для водяных систем теплых полов» width=»400″ height=»298″ />Водяные теплые полы – один из вариантов автономной обогревательной системы в частных домах. Они давно появились на рынке и полюбились потребителям своей надежностью, долговечностью, эффективностью работы и экономией энергоресурсов.

Терморегулятор для водяного теплого пола не обязательная часть системы, но желательная. Это понимают те, кто любит сочетать комфорт с экономией средств на нем.

Как и зачем регулировать водяной пол

Как правило, в регионах с сильными морозами и продолжительной зимой система теплых полов используется исключительно как дополнительный или аварийный источник обогрева жилья. По мощности они «не тянут» на эффективное поддержание комфортной температуры в помещениях в таких условиях, но в областях, где климат помягче, могут быть «главными» в доме по теплу.

Не зависимо от того, какая основная функция у подобной системы отопления, регулятор температуры для водяного теплого пола способен и контролировать, и направлять, и проверять качество его работы.

Обычно, водяной пол – это целая система контуров, отдельных для каждого помещения. Если комната большая, то таких контуров в ней может быть два и больше, и для каждого из них можно установить автономный терморегулятор для водяного пола или сделать пульт управления сразу всеми.

Основная задача подобных устройств:

  • Наблюдать за степенью нагрева теплоносителя в контуре и измерять температуру напольного покрытия. Обычно, их применяют, если водяной пол – это вспомогательное средство, так как подобные термостаты не влияют на «погоду» в доме и лишь поддерживают комфортную температуру напольного покрытия под ногами. Чаще всего такие полы и регуляторы температуры устанавливают в детской. Датчики температуры устройства монтируются под напольным покрытием в непосредственной близости от нагревательных элементов, а выносной датчик с дисплеем или ручкой управления крепится на стену.
  • Терморегулятор, следящий за температурой воздуха в доме, оснащен встроенным датчиком, и именно такой прибор создает необходимый микроклимат. Подобный комнатный термостат для водяного теплого пола уместен лишь в помещениях, где этот тип обогрева является основным, а сама система достаточно мощной для такой работы.
  • Комбинированное устройство с двумя датчиками подходит для теплого пола, который в зимний период используется как основной вид отопления, а в межсезонье – дополнительный. В этом случае в холода основными показателями являются настройки датчика температуры воздуха, а когда необходимо лишь слегка прогреть помещение – контроллера теплого пола.
  • Терморегулятор отвечает за своевременное включение/отключение пола и экономию средств на электричество.
  • Он создает комфортные условия для проживания на весь отопительный период.

Как правило, одной из функций термостата теплого пола является контроль над нагревом его элементов. Так как водяному напольному отоплению не грозит перегрев, как это случается с электро или пленочными полами, то некоторые потребители не видят смысла устанавливать терморегулятор. Это ошибочное решение, так как основная задача устройства – это регулировка температуры и контроль над включением/выключением системы, во время которых и происходит экономия средств на отоплении.

Характеристики комнатных термостатов

Сегодня на выбор потребителям предлагаются несколько видов регуляторов температуры, которые отличаются по типу настроек:

  • Терморегулятор для теплого пола водяного механический – это недорогое, простое в использовании и надежное устройство, которое устанавливается лишь в тех случаях, когда этот вид отопления является вспомогательным. Все параметры в приборе настраиваются вручную при помощи кнопки включения и диска со шкалой температурного диапазона. Достоинства прибора:
  • низкая стоимость;
  • возможность ремонта при выходе из строя;
  • легко монтировать;
  • прост в управлении.

Недостатки механического терморегулятора для водяного теплого пола:

  • Некорректно показывает температуру и разница между реальным нагревом и заданными параметрами может составлять до 5 градусов.
  • Механическая настройка предполагает, что каждый раз, когда на улице меняется температура воздуха, приходится вносить новые параметры вручную.
  • Электронные терморегуляторы оснащены дисплеем с кнопками, на котором удобно выставлять температурные параметры нагрева воздуха или пола, в зависимости от датчика, и таймер. Обладают точными настройками, разница температуры составляет не более 0.5 градуса. Многие электронные термостаты имеют сенсорный экран и дистанционный пульт, что позволяет управлять ими на расстоянии в пределах дома или квартиры. Это наиболее востребованные аналоги, так как имеют среднюю стоимость, качественную настройку и удобны в управлении.
  • Программаторы – это многофункциональные устройства, которые настраиваются как по времени суток (день/ночь), так и по дням недели. Экономия, которую приносят эти устройства при эксплуатации водяного пола, составляет 30% и более. Это связано с тем, что при помощи программы прибор можно настраивать на режим «эконом», при котором температура пола или воздуха поддерживается на минимальном уровне, когда домочадцев нет, и включается на необходимую мощность к их приходу. Одним устройством можно управлять сразу несколькими водяными контурами. Все программаторы имеют встроенный Wi-Fi, что дает возможность следить за работой теплого пола на большом расстоянии от дома и вносить коррективы при помощи планшета или смартфона. Недостатком данного вида устройства считается их высокая стоимость, но учитывая экономию, которую они приносят людям, и комфорт, цена вполне оправданна.
  • Радиоуправляемые терморегуляторы для водяных полов появились недавно и стоят очень дорого. Особенность технической характеристики прибора в том, что ему не нужны для подключения кабели, которые, как правило, не украшают интерьер помещения. Управление и контроль над полом производится при помощи радиосигналов, которые отдаются датчиком радиотермостату, а тот, в свою очередь, передает их контроллеру. Функция последнего заключается в обработке данных и контроле подачи нагретого теплоносителя в контур или его остановки. Каждое устройство имеет отдельный передатчик и приемник, работающий с одним водяным контуром, поэтому для больших площадей придется покапать несколько радиоуправляемых терморегуляторов, что оправдано лишь в том случае, если в доме элитный интерьер, которому лишние провода и кабели ни к чему.

Чтобы контроль над водяным полом осуществлялся эффективно, должны одновременно  взаимодействовать следующие приборы:

  • Датчики, которые могут быть как встроенными, так и монтироваться непосредственно возле элементов теплого пола. Передает параметры нагрева воздуха или пола термостату. Работает либо от кабеля, либо при помощи радиосигналов.
  • Терморегулятор принимает и обрабатывает параметры, посланные датчиком, и передает информацию дальше на сервоприводы.
  • Задачей сервоприводов является открытие/закрытие клапанов или кранов с подачей теплоносителя в систему.
  • Управляющий модуль следит за работой котла и включает его при необходимости.

Совместная работа этих устройств создает экономию и обеспечивает безопасный режим работы всего контура теплого пола.

Типы датчиков для водяных теплых полов

Выбор датчика определяет, какие задачи будет выполнять терморегулятор. В зависимости от того, что именно измеряет прибор, они делятся на:

  • Датчики температуры пола.
  • Контроллеры нагрева воздуха в помещении.

Монтируя термостат с датчиком воздуха, следует соблюдать следующие правила:

  • Так как контроллер находится внутри устройства, то его местоположение должно быть не менее чем в метре от пола, чтобы температурные параметры были более точными.
  • Он не должен находиться под прямыми солнечными лучами.
  • Нельзя подключать прибор в розетку с другими нагревающими устройствами, расположенными рядом.

Если необходим датчик температуры напольного покрытия, то у подобного терморегулятора водяного теплого пола схема подключения следующая:

  • Контроллер, находящийся на конце кабеля, помещается в полуметре от стены между двумя витками труб с теплоносителем. Важно, чтобы он находился на одинаковом расстоянии от них.
  • Кабель с датчиком укладывается в гофрированную трубку, чтобы при выходе его из строя можно было легко поменять.
  • Другой конец кабеля при помощи клемм подключается к терморегулятору и укладывается в штробу.
  • Датчик заливается стяжкой вместе с элементами водяного теплого пола.

Такая схема монтажа немного хлопотная, зато позволяет при необходимости менять или ремонтировать прибор, не вскрывая напольное покрытие и стяжку. Его легко можно вынуть через гофрированную трубку и так же вставить обратно.

Критерии выбора терморегулятора для водяного пола

Определяясь с тем, каким будет терморегулятор, нужно обращать внимание на следующие технические особенности прибора:

  • Если требуется управление сразу несколькими отопительными контурами, то потребуется двухзонный терморегулятор для теплого пола. Подобное устройство имеет дисплей, на который выводятся данные, полученные либо из воздуха, либо из уровня нагрева пола. Более дорогие устройства считывают и ту, и другую информацию. Имеет смысл устанавливать подобный прибор в том случае, если водяной пол – единственный источник тепла.
  • Максимальная температура терморегулятора должна соответствовать уровню максимального нагрева пола. Как правило, для водяных систем она соответствует +60°C.
  • Количество и способ настроек так же важно учитывать. Когда теплый пол используется лишь для подогрева напольного покрытия, то вполне можно выбрать дешевый механический регулятор с датчиком температуры пола. Для основного отопления нужен прибор подороже и с дополнительными функциями, например, таймером или наличием Wi-Fi.

Специалисты советуют не покупать приборы сомнительного качества от неизвестных производителей. У него обязательно должны быть гарантийный талон, инструкция по монтажу и техпаспорт с указанием всех его технических параметров.

Водяные теплые полы могут быть экономными и создавать оптимальный климат в доме, если они подключены к терморегулятору. Выбор подобных приборов сегодня на рынке очень большой, так что каждый сможет подобрать устройство и по необходимым параметрам, и по цене.

Водяной терморегулятор на теплый пол. Как работает терморегулятор

Водяной терморегулятор на теплый пол. Как работает терморегулятор

Выносной термостат напольного отопления – это автоматический выключатель, который разрывает либо замыкает электрическую цепь после достижения установленной пользователем температуры. В результате нагрев прекращается или же возобновляется. По принципу работы регуляторы теплого пола делятся на 2 вида:

  1. Механические с термодатчиком в виде биметаллической пластины. От нагрева данный элемент изгибается и в определенный момент разрывает цепь. Затем пластинка охлаждается, выпрямляется и снова замыкает контакты.
  2. В электронных (релейных) регуляторах датчиком температуры выступает терморезистор, меняющий сопротивление электрическому току в зависимости от нагрева. Микросхема-контроллер фиксирует это изменение и отдает команду реле, обмотка размыкает контакты, цепь разрывается.

Устройство простейшего терморегулятора с биметаллической пластиной

Справка. Электронные приборы оснащаются собственным источником (батарейками) либо подключаются к домовой сети. Простейшие механические терморегуляторы работают без внешнего электропитания. Это не является преимуществом, поскольку для управления водяными ТП все равно требуется электричество.

Теперь поясним, как с помощью комнатных термостатов реализуется автоматическое регулирование теплого пола. Электрические греющие контуры (кабельные секции, инфракрасная пленка) работают так:

  1. Установленный в помещении термостат подключается в разрыв главной силовой линии электропитания. Пока в комнате холодно, цепь замкнута.
  2. Домовладелец настраивает на приборе желаемую температуру, включается нагрев. Когда она достигает требуемого значения, срабатывает термодатчик, цепь размыкается, силовая линия обесточивается.
  3. После охлаждения на 0.5–1 градус подача электропитания возобновляется, нагрев продолжается. Кстати, разница между температурами включения/выключения зовется гистерезисом.

Термоэлектрические приводы, работающие с комнатными термостатами, накручиваются на клапаны распределительного коллектора

Принцип работы терморегулятора для водяного теплого пола такой же. Только реле размыкает цепь питания термоэлектрического привода (иначе – сервопривода). Он стоит на распределительном коллекторе ТП и закрывает/открывает подачу теплоносителя в греющий контур.

Термоголовка для теплого пола. Управление режимом обогрева пола

Термоголовки являются недорогим и эффективным решением для контроля над температурой теплоносителя в контуре пола. Из котла выходит теплоноситель с постоянной температурой 70-90 градусов. Получить комфортную температуру пола при помощи термостатических головок можно такими способами:

  • Осуществлять периодическую кратковременную подачу горячего теплоносителя в контур пола. Теплоноситель заполняет контур, и подача прекращается до тех пор, пока он не остынет до установленного предела.
  • Смонтировать систему, в которой подача теплоносителя будет постоянной, но с подмешиванием к подаче остывшей воды из обратки.

Система с кратковременной подачей монтируется в помещениях с небольшой площадью. Обычно это ванные или участки пола, покрытие керамикой. В систему на подаче подключается двухходовой клапан, оборудованный термоголовкой и выносным датчиком пола. После заполнения контура пол прогревается, датчик срабатывает, и клапан запирает поток теплоносителя. После остывания стяжки происходит очередное открывание клапана и заполнение системы горячей водой. Такая схема является экономичной альтернативой смесительному блоку при монтаже коротких систем подогрева. Таким способом лучше всего подключаться к обратке радиаторного отопления, так как поступление в контур пола практически кипятка не приветствуется из-за риска порчи всей конструкции.

У специалистов есть недоверие к способу порционной подпитки контура горячей водой. Логика работы схемы простая, но на практике не все так гладко. Главный аргумент – неравномерный прогрев трубы. На входе температура будет 800, а на выходе, где сработал датчик, – 300. Понятно, что такой пол не будет равномерно прогреваться. Поэтому тут необходима специальная система укладки труб, чтобы участки, находящиеся ближе к входу, укладывались рядом с трубами со стороны подачи. Это еще одно подтверждение, что такая схема не годится для больших помещений.

Клапаны с термоголовкой серии RTL, не имеющие выносного датчика, специально разработаны для тёплого пола. Они устанавливаются на обратную трубу и поддерживают постоянную температуру теплоносителя, независимо от температуры пола. В них есть возможность регулировать верхний порог температуры (обычно не выше 400). При установке таких моделей необходимо придерживаться общих правил монтажа. Головку РТЛ желательно устанавливать в горизонтальное положение. При этом нельзя устанавливать верхний порог температуры ниже, чем температура окружающего воздуха в помещении. Эта система выполняет точечные «впрыскивания», за счет чего сохраняется определенное постоянство движения теплоносителя, и нет перегрева контура.

Схема подключение с трехходовым клапаном

При втором способе необходимо установить в систему на подаче трехходовой клапан с термоголовкой и датчиком пола. От обратной трубы через тройник делается подводка к третьему выходу клапана.

Важно! При этом необходимо правильно подключить клапан, чтобы выход на подачу всегда оставался открытым.

Термоголовка устанавливается на клапан через специальную запирающую буксу. При нагревании датчика шток клапана смещается, при этом внутри корпуса открывается просвет для подмешивания остывшей воды из обратки и сужается просвет подачи. Так в систему будет постоянно поступать теплоноситель установленной температуры. За счет того, что поток воды будет непрерывным, поверхность пола будет прогреваться до комфортных 28 градусов. При этом можно не опасаться, что от слишком высокой температуры теплоносителя могут испортиться трубы или растрескаться стяжка. Без такой схемы не обойтись, если теплый пол подключен к одному смесителю с контуром радиаторов, питающимся от котла.

Кроме того, схема с подмешиванием холодной воды подходит для обогрева больших помещений и будет поддерживать постоянную температуру.

Термоголовки позволяют смонтировать недорогие и небольшие системы теплых полов, при этом можно обойтись без дорогой коллекторной группы.

Терморегулятор для теплого пола своими руками. Виды терморегуляторов

Разнообразие моделей терморегуляторов позволяет подобрать прибор, соответствующий любым потребностям владельцев квартиры или дома. В целом существует три вида термостатов.

Основные виды терморегуляторов

  • Электромеханический. Данный тип оснащен механическим переключателем, позволяющим вручную устанавливать нужную температуру нагрева. Такие устройства наиболее просты в эксплуатации и отличаются доступной стоимостью.
  • Цифровой. Стоимость таких моделей гораздо выше, а управление ими осуществляется при помощи кнопок. Вся информация о задаваемых параметрах выводится на сенсорный дисплей.
  • Программируемый. Данные модели самые дорогостоящие, так как, по сути, являются целыми системами, позволяющими устанавливать требуемую интенсивность нагрева по часам, дням или даже неделям. Некоторые модели оснащены пультом дистанционного управления, и позволяют контролировать работу теплого пола через персональный компьютер.

Характеристика электромеханического терморегулятора

Выбор того или иного устройства зависит от финансовых возможностей владельцев жилья и требуемого функционала.

Однако специалисты не рекомендуют устанавливать в ванных комнатах цифровые и программируемые устройства, так как в этих помещениях преобладает повышенная влажность воздуха, способствующая быстрому выходу электроники из строя.

Целесообразнее отдать предпочтение электромеханическому варианту. Если же предпочтение отдается более дорогостоящим моделям, то их можно поместить в специальный шкаф или вынести за пределы помещения.

Термостат должен контролировать работу теплого пола в одном помещении. Подключение двух помещений к одному устройству возможно, однако в данном случае придется в обоих помещения поддерживать одинаковую температуру нагрева, что может быть не совсем комфортно. В данном случае можно приобрести двухканальный терморегулятор, позволяющий управлять одновременно двумя контурами.

Терморегулятор механический для теплого пола. Терморегулятор для электрического теплого пола

Терморегуляторы или термостаты оснащены температурным датчиком, что позволяет поддерживать заданную температуру за счет периодического включения и выключения цепи. Точно так же работает и терморегулятор для инфракрасного теплого пола, функционирующего от электрической сети.

В большинстве случаев теплые полы изначально укомплектованы термостатами. Если такие приборы отсутствуют в комплекте, их можно подобрать индивидуально, поскольку все они стандартизированы и подходят ко всем электрическим системам теплых полов.

Стандартные комнатные устройства обладают мощностью 3-3,5 кВт и рассчитаны на ток в 16 ампер. Если мощность полов выше мощности терморегулятора, подключение должно выполняться только с помощью контактора. Каждый прибор оснащается двумя датчиками температуры – внутренним и внешним. Первый измеряет температуру полов, а второй – температуру воздуха в помещении.

Для того чтобы выбрать лучший терморегулятор для теплого пола, необходимо руководствоваться определенными критериями. В первую очередь должно учитываться значение максимальной мощности пола. В противном случае, недостаток мощности вызовет падение температуры нагрева кабеля. В случае необходимости приборы подключаются в единую сеть и свободно обеспечивают общую мощность свыше 3 киловатт. Их установка осуществляется по отдельности в разных концах помещения.

Другим фактором является тип монтажа, то есть, регуляторы могут быть накладными или встраиваемыми в стену. Особенности монтажа каждого устройства отражаются в руководстве по эксплуатации. При выборе следует учитывать и тип управления. Например, самыми точными считаются устройства, одновременно оборудованные встроенными и выносными датчиками. Большое значение придается функциональности и удобству эксплуатации.

Водяной теплый пол. Преимущества и недостатки водяных полов

Использование водяных теплых полов (ТП) возможно в качестве как дополнительного, так и основного источника обогрева комнат в коттеджах и квартирах. Причем чаще всего их укладывают во втором варианте исполнения. В сравнении с батареями напольный обогрев более эффективен в эксплуатации, но и дороже их в реализации.

Среди достоинств систем теплого пола на нагреваемой воде числятся:

  • оптимальное для человека распределение тепла по помещению;
  • отсутствие циркуляции пыли из-за конвекции воздуха;
  • высокая экономичность – теплоноситель приходится нагревать всего до 40–50 0С;
  • эстетика – все коммуникации и элементы энергосистемы укрыты в слое стяжки;
  • полная электробезопасность;
  • отсутствие электромагнитных полей и проблем с высушиванием воздуха;
  • срок службы до 50-ти лет;
  • плавность прогрева пола, исключающая шоковое воздействие на ламинат и иные покрытия при резком их прогреве.

Если сравнивать рассматриваемый вариант обогрева с радиаторным отоплением, то напольная система оказывается минимум на 20–30% экономичней. А в некоторых случаях эта разница доходит и до 50–60%. Для батарей воду приходится нагревать до температуры в 70–90 0С на входе в радиатор. А для ТП ее подогревают на максимуме, при сильном морозе за окном, лишь до 50–55 0С.

Распределения тепла при отоплении радиатором и системой теплый пол

Минусы у водяного пола следующие:

  • возможные протечки воды;
  • невозможность укладки в узких коридорах;
  • относительная дороговизна;
  • большие затраты по времени на устройство;
  • высокие нагрузки на перекрытие из-за большого объема бетона;
  • подъем пола за счет дополнительной стяжки толщиной 60–150 мм;
  • низкая ремонтопригодность;
  • высокая инертность.

Чтобы смонтировать трубный теплый пол своими руками и уложить сверху финишное покрытие, требуется до месяца времени. Монтаж его производится в стяжке из бетона, которому нужно порядка трех недель на застывание и упрочнение.

Первоначальные затраты на обустройство водяного ТП выше радиаторного аналога в 1,5–3 раза. Однако благодаря экономичности подобный теплый пол окупается за 3–5 лет.

Главная его проблема – высокая инертность на нагрев. Напольная система отопления из-за толстого слоя бетона долго прогревается (батареи дают тепло в помещение гораздо быстрее). Нередко из-за такого своего запаздывания она просто не успевает за колебаниями температуры на улице.

Термоклапан для водяного теплого пола. Как происходит регулировка обогрева теплого пола

Если дом или квартира не большие, регион проживания — южный, теплые полы можно оставлять основным источником отопления. В других случаях его делают как приятное дополнение, которое сделает жизнь более комфортной. Например, в детской комнате, в ванной или на кухне, в рабочей зоне. Всё дело в том, что делать пол очень горячим по понятной причине нельзя. Если за окном минус 40 градусов, отопительная система должна быть более мощной.

Очень удобно иметь полы, уровень нагрева которых контролируется. Есть множество устройств для регулировки температуры теплого пола. Их работа основана на едином принципе.

Отопительные контуры контролируются индивидуально, через обустройство специальных коллекторов, которые собирают вместе входы и выходы системы отопления:

Термодатчик для водяного теплого пола сигнализирует терморегулятору о том, что температура в помещении (или на поверхности пола) повысилась. В цепочку включается сервопривод, управляющий вентилями. Получив соответствующий сигнал от термостата, он впускает в систему новую партию горячей воды. Или, наоборот, перекроет её движение, если терморегулятор даст сигнал, что в комнате стало жарко. Помогает регулировать поток теплоносителя термоклапан для водяного теплого пола. Подобный термостатический клапан для теплого пола позволяет эффективно регулировать температуру подачи теплоносителя. Для подкачки воды обязательно устанавливается насос.

Итак, для контроля показателей температуры теплых полов нужны:

  • коллектор, куда сводятся все контуры;
  • терморегулятор;
  • термодатчик;
  • сервопривод, управляющий вентилями;
  • насос для подкачки воды.

Всё это вместе даёт возможность сделать систему отопления автоматизированной. Это не простое удобство, а экономия энергоресурсов. Терморегуляторы можно выставить так, что в отсутствие людей обогрев помещения будет снижен. Автоматы позволяют сэкономить от 30 до 40 процентов объёма энергоносителей. Причём на условиях проживания людей это не отразится, наоборот, сделает более комфортным пребывание в квартире или доме.

Для того, чтоб повысить безопасность эксплуатации приборов, предусмотрена установка предохранительных клапанов и защитной арматуры от скачков напряжения в электрической сети и перегрева электрооборудования.

Видео регулировка теплого пола используем терморегулятор для водяного теплого пола

принцип работы, установка, схема подключения

Вы ищете средство, что экономить электроэнергию при эксплуатации теплого пола? Для этого существует идеальное решение – терморегулятор для теплого пола. Термостат будет эффективно регулировать и поддерживать заданную температуру. Конечно, это все при условии правильного выбора этого устройства и его монтажа.

Каким же образом терморегулятор для водяного теплого пола делает их экономически выгодными? Дело в том, что он не только, как может показаться, регулирует температуру, но и позволяет в ручном или автоматическом режиме устанавливать временной интервал нагревания. Термостат для водяных плов с обогревом обеспечивает изменение температуры в помещении в тепловом промежутке от 5 до 45 градусов. И делает это достаточно оперативно.

Предназначение

Основная задача, которую выполняет терморегулятор для водяного теплого пола – уменьшение или увеличение объема горячего теплоносителя из центральной системы отопления. Для нагревательных кабелей, работающих на электрической энергии, устройство регулирует мощность тока. Данные о текущих показателях температуры поступают от термодатчика. В водяном отоплении он устанавливается во входящий патрубок гребенки, для электрического – между кабелями нагрева.

Так как большинство моделей рассчитаны для комплектации электрических систем отопления, рассмотрим технические характеристики этой группы товаров:

    • Номинальная мощность. Выбор и монтаж терморегулятора теплого пола может осуществляться только после расчета мощности всей системы. Рекомендуется выбирать модель с небольшим запасом.
    • Способ регулирования температуры – автоматический или ручной.

  • Различия по способу монтажа — накладные или встраиваемые.
  • Возможность подключения нескольких датчиков температуры. Двухзонный терморегулятор для теплого пола считывает показания нагрева электрических элементов из воздуха в помещении. Такие устройства работают полностью автоматически, но имеют более высокую стоимость, чем модели с меньшими функциями.

Виды термостатов

Терморегулятор для водяных теплых полов можно классифицировать по разным показателям: типу, виду датчика, месту размещения и т. д. Однако, самым существенным признаком, конечно, является принцип действия.

  • Электронно-механический. Он работает по принципу, аналогичному работе обычного утюга – без задания конкретной температуры. После того как температура в комнате нагреется до установленной, регулятор отключается и включается вновь, когда воздух остывает на несколько градусов. Управление чисто интуитивное: прохладно – крутите колесико в одну сторону, жарко – в противоположную. Самыми большими достоинствами этих приборов считаются предельно доступная цена и простота.

На заметку

Основное преимущество этих устройств – доступная стоимость. В некоторых моделях предусмотрена система защиты. При резком скачке напряжения происходит автоматическое отключение всей системы.

  • Электронный. Такое устройство имеет аналогичный принцип работы, что и предыдущий. Отличие их в способе задания температуры – вместо колесика переключателя температуры здесь предусмотрены кнопки и сенсоры, а вся информация выводится на дисплей.
  • Программируемый. Эти «умные» приборы помимо поддержания температуры выполняют еще некоторые действия. К примеру, их можно запрограммировать на включение в определенное время или на конкретный период, скажем на ночь и т. д. Программируемый терморегулятор для теплого пола имеет несколько встроенных режимов работы – экономичный, оптимальный и максимальный. Такие модели подключаются к двум датчикам температур. Один из них находится между нагревательными элементами, а второй считывает показания нагрева воздуха в помещении.

Выбор определенного типа термостата зависит от финансовых возможностей, степени комфорта эксплуатации обогрева помещения.

Где можно устанавливать


Особых ограничений на место установки термостата нет, хотя желательно не располагать их очень низко, чтобы легче было ими управлять и программировать. Исключение составляют «влажные» помещения, скажем, ванная комната или сауна. Прибор в этом случае устанавливают только снаружи, за пределами помещения.

Внимание

Дело в том, что чаще всего термостаты по своей конструкции негерметичны и из-за высокой влажности могут выйти из строя и, как правило, у них нет требуемого класса защиты.

При устройстве теплого пола в смежных комнатах можно сэкономить, если смонтировать двухзонный терморегулятор для теплого пола, который позволяет регулировать тепло в каждом помещении безотносительно один к другому.

Совет

ДУстановка такого устройства оправдана также в случаях, когда участки в комнате нужно обогревать с различной интенсивностью, к примеру, сильнее зону у кровати, нежели остальную площадь.

Сколько секций можно подключить

Обычно одну секцию обслуживает один узел. Если же секций в комнате две, то он может и не справиться с совокупной мощностью, поэтому необходимо предварительно произвести расчет системы.

На заметку

Для секций, расположенных в помещениях различного назначения, необходимо смонтировать терморегуляторы по количеству комнат.

Монтаж терморегулятора теплого пола

Установка проводится соответственно его типу – накладные они или встраиваемые. Для скрытого варианта необходимо подготовить отверстие в стене. Монтаж прибора выполняют на стене на расстоянии 1,2–5 м от плоскости пола. Зона монтажа должна быть свободна от мебели. Для термостатов с датчиками рекомендованная высота значительно меньше – порядка 30 см. Подключение к сети выполняют либо через стандартную розетку, либо к электрощитку через отдельный кабель.

Как правило, схема бывает изображена на корпусе прибора, поэтому монтажные работы можно выполнять самостоятельно.

Инструкция к установке

Работа термостата основана на сигналах датчика. В зависимости от зафиксированной термодатчиком температуры термостат отключает или включает подачу электроэнергии

Установка датчика

Датчик и подводящие к регулятору провода любом случае укладываются в гофротрубку, которую заводят между нагревательными элементами – трубами, кабельными нитями и т. д. на расстоянии до 1 м от регулятора и подводят к стене, где он будет расположен. Для этого предварительно на полу и по стене пробивают шторбу вплоть до распаечной коробки. При таком способе монтажа датчик в случае неисправности можно легко извлечь и заменить даже из-под стяжки.

Внимание

Как правило, из-за резкого перехода в месте соприкосновения датчика с кабелем он цепляется за гофру, что создает определенные трудности при его замене. Поэтому рекомендуется обматывать эти места изоляционной лентой.

 Как подключить терморегулятор

Термостат устанавливают после окончания работ по укладке полов.

  • В месте монтажа делают углубление в соответствии с габаритами его корпуса. Если это накладная модель, то выполняют разметку стены, снимают переднюю панель и закрепляют устройство.
  • Затем подключают провода датчика к термостату. Чаще всего его выходы подсоединяют к двум контактам, маркированными литерой «С». Обычно способ соединения цепи датчика с клеммами бывает описан в паспорте.

  • К регулятору, как правило, кроме двух проводов датчика подключаются еще фазу и ноль, заземление к клеммам, обозначенным соответственно L или F и N, заземление и холодные концы кабелей нагревательных контуров.
  • Устанавливают термостат на стену.

Внимание

В условиях повышенной влажности термостат рекомендуется устанавливать в соседнем помещении

Водяная система нагрева

Терморегулятор для водяных теплых полов устроен иначе – он смешивает потоки горящей и охлажденной жидкости для снижения (повышения) температуры воды в трубках.

Конструктивно он состоит из сервопривода и термодатчика, который устанавливается во входной коллектор. С помощью регулирующей головки выставляется оптимальный уровень температуры. Как только датчик фиксирует ее повышение – с помощью сервопривода шток опускается, блокируя поступление воды. Жидкость циркулирует внутри системы без смешивания с горячим теплоносителем. Когда температура падает ниже положенного уровня – шток поднимается и находится в таком положении до получения данных от датчика о достижении критической отметки.

Недостатком такой схемы работы является отсутствие показаний о температуре воздуха в помещении. Если необходимо учитывать этот фактор – во входные патрубки коллектора устанавливаются отдельные термостаты. Они подключаются к внешнему блоку управления, который фиксирует данные о степени нагрева воды в трубках и воздуха в комнате.

Советы по выбору

При покупке определенной модели необходимо обращать внимание на технические характеристики. Прежде всего это номинальная мощность устройства. Схема терморегулятора для теплого пола поможет разобраться с подключением прибора к нагревательным элементам и датчикам температуры.

В настоящее время существует множество компаний, выпускающих приборы контроля работы нагревательных кабелей. На практике европейские модели мало чем отличаются от китайских — технология сборки у них одинакова, разница может быть лишь в материале изготовления. Следует обращать внимание на отзывы в сети, которые помогут составить объективную картину о качестве.

Какой терморегулятор для теплого пола оптимально подойдет для монтажа в конкретной системе обогрева? Лучше всего воспользоваться советами специалистов – они по личному опыту могут подсказать лучшую модель прибора.

© 2021 prestigpol.ru

Термостаты и регуляторы

Мы предлагаем широкий выбор средств контроля температуры в помещении, чтобы предоставить вам лучший способ обогрева вашего дома, просто и эффективно. У нас есть стильные системы управления как для электрического, так и для водяного теплого пола, и мы можем посоветовать вам, какой тип лучше всего подходит для ваших индивидуальных требований к отоплению, стиля жизни и бюджета.

Доступны различные варианты управления:

  • Термостаты с ручным циферблатом

    Электронные термостаты с циферблатом.Для использования с водяным или электрическим нагревом, когда нет необходимости в программировании отдельных зон.

  • Программируемые термостаты

    7-дневные программируемые термостаты помогают снизить потребление энергии за счет нагрева именно тогда, когда это необходимо.Для водяного и электрического отопления.

  • Термостаты с сенсорным экраном

    Сенсорные термостаты программируются и могут использоваться как в электрических, так и в водных системах. Эти устройства проще программировать, что дает им преимущество перед стандартными программируемыми опциями.

  • Беспроводные термостаты

    Эти агрегаты могут использоваться только с системами на водной основе. Они обеспечивают программируемую функциональность с помощью стильного термостата без необходимости прокладывать кабели.

  • Wi-Fi / управляемый смартфон

    Наши новейшие системы, управляемые смартфоном, также дают вам полный контроль над отоплением, даже когда вы находитесь вне дома, что идеально подходит для современного образа жизни.Может использоваться как с водными, так и с электрическими системами.

  • Часы с горячей водой

    Смартфон управляет таймером, чтобы ваш водонагреватель всегда оставался горячим и горячим именно тогда, когда он вам нужен.

  • Центры коммутации

    Центры коммутации позволяют управлять несколькими зонами в системе отопления, будь то радиаторы или полы с подогревом.Эти коробки делают электромонтаж системы аккуратным и аккуратным процессом.

У нас есть стильные системы управления как для электрического, так и водяного теплого пола , чтобы удовлетворить ваши индивидуальные потребности в отоплении, образ жизни и бюджет.
Стандартные проводные термостаты

Мы предлагаем самый широкий на рынке ассортимент проводных электрических и водяных термостатов для теплого пола, включая ProWarm ™, Devi, Heatmiser и Honeywell, от стандартных домашних циферблатов до высокотехнологичных систем контроля энергопотребления с сенсорным экраном, у нас также есть большой ассортимент термостатов бытового отопления в наличии.

Беспроводные термостаты

Heatmiser являются ведущими экспертами в области беспроводного управления термостатами и предлагают самый широкий ассортимент на рынке. Мы продаем беспроводные термостаты для любого типа установки, от управления несколькими комнатами до зон с одним контуром.

Сетевые термостаты 12В

Большинство сетевых термостатов 12 В используются только для систем водяного отопления. Компания Heatmiser предлагает широкий спектр различных опций для любого типа дома, включая центральную систему сенсорной панели управления, которая может контролировать до 32 различных зон!

Термостаты Wi-Fi
Термостаты

230 В Wi-Fi делают управление нагревом доступным из любой точки мира, с помощью уникальных приложений Heatmiser вы можете включить обогрев со своего мобильного телефона / ноутбука или ПК в любом месте в любое время.

5 лучших интеллектуальных термостатов для систем водяного отопления с водяным полом

Когда вы тратите деньги на установку своей новой системы водяного теплого пола, имеет смысл сэкономить несколько долларов.

Вы, наверное, задаетесь вопросом, можно ли отказаться от нового термостата лучистого тепла и использовать старый, сэкономив деньги и нервы.

Что ж, ответ в том, что это возможно, но может и не быть.

Моя личная философия - всегда использовать правильное снаряжение по прямому назначению.Так вы получите больше от своей системы.

На мой взгляд, вам следует использовать правильный тип термостата для вашего лучистого теплого пола, особенно если он является водяным.

В этой статье я написал подробное руководство для покупателя, которое поможет вам выбрать правильный термостат для лучистого тепла, и включил мои рекомендации из 5 лучших термостатов для лучистого тепла.

В спешке? Вот наш выбор

Вам нужен специальный термостат для вашего водяного теплого пола?

Вам действительно нужен специальный термостат лучистого тепла, так как те, которые работают лучше всего, измеряют температуру пола и воздуха, чтобы убедиться, что пол не становится опасно горячим во время нагрева.Если вы измеряете только температуру воздуха, тогда система теплого пола может превысить температуру и быть слишком горячей на ощупь, пока не достигнет датчиков термостата.

С интеллектуальным термостатом излучающего тепла у вас гораздо больше контроля, чем с традиционным термостатом. Теплый пол - это несложно, но, поскольку он медленно нагревается, лучше всего, если вы сможете запрограммировать его с большей точностью. Это то, что вы получите с правильными термостатами излучающего тепла.

Вы даже можете использовать датчики, чтобы узнать, когда кто-то выходит из комнаты, чтобы они отключились сами по себе.И вы также можете включить его удаленно через приложение, чтобы было тепло, когда вы вернетесь домой, если вы вернетесь, когда обычно это не запланировано.

Есть много преимуществ, включая экономию энергии. Если вы собираетесь использовать пол с подогревом, имеет смысл иметь такой.

Убедитесь, что у вас есть подходящий термостат для вашего обогревателя!

Electric vs Hydronic

Гидравлический теплый пол просто означает, что в нем используется циркулирующая горячая вода. Этот термин может относиться к плинтусу или даже к тепловому вентилятору, у которого есть труба с горячей водой, которая излучает тепло.

В нашем случае это замкнутая система, в которой бойлер или водонагреватель циркулирует горячую воду через серию трубок из полиэтиленгликоля под полом.

Если вы еще не разобрались с водонагревателем для теплого пола, ознакомьтесь с этой статьей о том, следует ли вам использовать водонагреватель или бойлер для лучистого теплого пола!

В электрической системе используются теплопроводящие маты с катушками, которые нагреваются за счет электричества. Они используют сопротивление для выработки тепла и для безопасности обернуты полимером.

Обычно мат и термостат объединяются, поскольку они являются частью одной системы. Если вы изучаете электрическую систему водяного теплого пола, то половина вашей работы уже сделана. Скорее всего, вам не нужно использовать старый термостат или покупать специальный электрический термостат для этой работы.

Работают ли интеллектуальные термостаты с тепловым излучением?

Большинство интеллектуальных термостатов предназначены для принудительного воздушного отопления, а не для излучающих водяных систем. В настоящее время вам действительно нужен термостат с Wi-Fi для водяного водяного отопления.

Теперь, когда лучистые полы с подогревом становятся все более популярными благодаря своей эффективности и эффективному отоплению дома, они начинают приспосабливаться к спросу.

Сложность заключается в том, что системы лучистого теплого пола нагреваются дольше и иногда требуют двухступенчатого нагрева. Даже если термостат может управлять двумя ступенями, иногда используемый котел этого не делает.

Дома с разными зонами также представляют проблему и обычно требуют нескольких термостатов и датчиков.

Лучшие интеллектуальные термостаты работают с датчиком температуры пола, который может более точно регулировать температуру и избегать превышения заданной температуры. Это и безопаснее, и эффективнее.

Теперь, когда вы знаете, что интеллектуальные термостаты работают с лучистым теплом, мы предлагаем 5 наших лучших излучающих напольных термостатов. Мы также включаем наш лучший выбор термостата для лучистого теплого пола.

5 лучших термостатов для теплого пола

Лучший в целом - Умный термостат Honeywell Home T9 WIFI

SaleHoneywell Home T9 WIFI Smart Thermostat
  • ЖИВОЙ И СОН УМНЫЙ.Выберите температуру в конкретной комнате, например ...
  • УДИВИТЕЛЬНЫЙ ДИАПАЗОН ДАТЧИКА. В умных комнатных датчиках с батарейным питанием используется уникальный ...
  • MULTI-ROOM FOCUS. Не заставляйте выбирать одну комнату вместо другой, T9 ...
  • ЭКОНОМЬТЕ ДЕНЬГИ И ЭНЕРГИЮ. Отрегулируйте термостат из любого места с помощью ...
  • УМНЫЕ ОТВЕТЫ И ПРЕДУПРЕЖДЕНИЯ. Интеллектуально изучает отопление вашего дома и ...

Вы можете увидеть некоторые из основных функций в поле выше, но вот некоторые подробности.

Honeywell T9 может работать в нескольких комнатах, поэтому вы можете устанавливать температуру для каждой комнаты индивидуально. Вы можете установить разное время для каждой комнаты, помимо температуры.

Если в дневное время на верхних этажах никого нет, то подогревать пол там нет смысла. Просто добавьте датчик для каждой комнаты, в которой есть лучистое тепло, чтобы создать разные настройки для каждой. (NB: у него есть только один датчик, поэтому вам нужно будет заказывать больше для каждой дополнительной комнаты!)

Geofencing также может быть добавлен, поэтому, когда вы дома, ваш телефон снимает его, входя в зону.В этот момент может начаться обогрев, поэтому его не нужно включать, если вы прибываете в то время, которое еще не было запрограммировано.

Что нам нравится:

  • Простота установки
  • Работает с голосовыми командами Alexa, Cortana и Google
  • Имеет возможность работы в нескольких зонах
  • Поддерживает геозону
  • Отслеживает ваши тенденции нагрева

Что нам не нравится:

  • Требуется провод C
  • Невозможно изменить яркость дисплея

Самый популярный - Nest Learning Thermostat 3-го поколения

Nest Learning Thermostat 3-го поколения

Возможность работы в нескольких зонах позволяет отслеживать различные области дома.Датчики искусственного интеллекта изучают ваш ежедневный график нагрева и охлаждения и устанавливают его за вас. Супер простая установка

Хотя это не лучший интеллектуальный термостат для лучистого напольного отопления, он, пожалуй, самый популярный. Этот термостат Nest 3-го поколения отлично справляется со своей задачей и прост в использовании, но он не обладает такой чувствительностью и точностью, как рассмотренный выше Honeywell T9.

Это последнее поколение поддерживает работу в нескольких зонах, чего раньше не было, так что это приятный бонус.Вы можете поставить датчики в разных частях дома и соответственно обогреть.

Алгоритм AI поможет вам отслеживать использование и фактические движения, чтобы знать, когда и где вам больше всего нужно тепло. Датчики могут определить, сколько времени вы проводите в каждой части дома, и будут предварительно нагревать эти зоны в то время, когда сочтут это необходимым. Однако он не контролирует температуру в этих комнатах.

Это экономит ваши деньги, поскольку вы не перегреваете область, потому что она слишком долго нагревается.Это особенно полезно, если у вас теплый пол, поскольку для его нагрева может потребоваться некоторое время.

Вы можете проверить, будет ли он работать с вашим бойлером или водонагревателем, нажав здесь и пройдя анкету.

Что нам нравится:

  • Экономия до 12% на счетах за отопление
  • Возможность работы в нескольких зонах
  • Работает с Alexa, Google Home
  • Легко читаемый дисплей
  • Алгоритм AI работает, когда он вам нужен

Что мы Не нравится:

  • Требуется C-Wire
  • Не контролирует температуру в других зонах

Best For Luxury - Ecobee Smart Thermostat с голосовым управлением

Saleecobee SmartThermostat с голосовым управлением, черный
  • Поместите SmartSensor в самая главная комната, как и ваша спальня, детская...
  • Smart Home & Away обнаруживает ваше присутствие и автоматически регулирует ...
  • Time of Use охлаждает или нагревает ваш дом в периоды, когда энергии меньше ...
  • Назван Tom's Guide «Лучшим в целом интеллектуальным термостатом»
  • Управляйте температурой из любого места с помощью приложения ecobee.

Smart Thermostat Ecobee - это дорогой термостат, без сомнения. Но это помогает, когда вы используете его для лучистого тепла несколькими способами.

Он намного точнее и программируется, чем Nest, и близок к Honeywell T9.

Через секунду я перейду к тонкостям, но сначала позвольте мне сказать, почему это хорошо работает с лучистым теплым полом. Он поддерживает двухступенчатые нагреватели, такие как бойлер или тепловой насос, поэтому может помочь вам эффективно обогреть комнату без чрезмерной компенсации.

Если в вашем доме несколько систем отопления, то это также необходимо.

Теперь, если вам нравится иметь под рукой множество различных приложений или даже кончик языка с голосом, тогда вам понравится, как много вы можете сделать с термостатом Ecobee.

Он работает как на 2,4 ГГц, так и на 5 ГГц Wi-Fi, поэтому, если вы используете двухдиапазонный маршрутизатор, вы все настроены на него. Многие умные дома используют эти двухдиапазонные маршрутизаторы, так что это хорошо, даже если вы не думаете, что вам это нужно, как это может случиться в ближайшем будущем.

Он использует голосовые интеграции Alexa, Google Assistant и Siri для управления, но действительно превосходит Alexa и даже имеет динамик Alexa, если вы хотите слушать музыку или подкасты с него. Он получит доступ к голосу Alexa только с того устройства, которое находится ближе всего к вам.

Дистанционный датчик может определять, дома вы или нет, и может обогревать различные зоны вашего дома индивидуально в соответствии с вашими потребностями. Он также перейдет в интеллектуальный режим и сделает это автоматически, без необходимости его настройки. Если он обнаруживает ваше присутствие в комнате, он автоматически включается. Конечно, поскольку для обогрева сияющего пола требуется время, вы также можете включить его удаленно со своего смартфона по дороге домой.

Что нам нравится:

  • Очень продвинутые возможности Alex
  • Датчик удаленного помещения
  • Двухдиапазонный Wi-Fi
  • Простая установка

Что нам не нравится:


Лучший бюджетный вариант - Emerson Sensi Touch Smart Thermostat

Смарт-термостат Emerson Sensi Touch
  • СЭКОНОМЬТЕ около 23% НА ЭНЕРГИЮ HVAC *: Регулируя температуру с помощью гибкого регулятора...
  • НАИБОЛЕЕ УСТАНАВЛИВАЕТСЯ ЗА 30 МИНУТ ИЛИ МЕНЬШЕ **: Используйте встроенный уровень, с подсветкой ...
  • СОВМЕСТИМОСТЬ С SMART HOME: Работает с Amazon Alexa, Google Assistant, Apple ...
  • ОТЧЕТЫ ОБ ИСПОЛЬЗОВАНИИ: Текущий мониторинг дневное и историческое отопление, охлаждение и вентилятор ...
  • УПРАВЛЕНИЕ ИЗ ЛЮБОГО ОТДЕЛЕНИЯ: Удаленное управление домашним комфортом с вашего ...

Вам не нужно тратить столько же, сколько другие термостаты, рассмотренные здесь, чтобы получить качество.

Emerson Sensi - отличный вариант для людей с ограниченным бюджетом, которые устанавливают лучистый напольный обогреватель, поскольку он работает с газовыми, пропановыми, масляными и даже электрическими системами отопления, вентиляции и кондиционирования воздуха.Он может обрабатывать до 4-х ступенчатого нагрева с помощью теплового насоса и является единственным в этом списке, который может. Для обычных систем это работает в 2 этапа.

Размер и форма примерно такие же, как у традиционного термостата. Если вы заменяете один, то его легко установить, не перекрашивая область вокруг него. Он может выглядеть не так броско, как другие, но он выполняет свою работу.

Он ограничен по сравнению с ecobee, когда дело доходит до использования датчиков и автоматического нагрева, но все же имеет геозону и гибкое планирование.

Он дает вам подробные отчеты, чтобы вы могли настроить свое расписание соответствующим образом, но он не будет ощущать человека, входящего в комнату и включающего отопление. Он также не предлагает много возможностей для зонирования, если вы не установите несколько термостатов там, где они вам нужны.

Установка занимает менее 30 минут, но вы должны знать, что вам нужно подключить его к C-проводу. У него есть переходник, так что это очень легко сделать самому.

Что нам нравится:

  • Работает с несколькими гидравлическими системами
  • Отлично низкая цена
  • Предлагает геозону
  • Совместимость с многоступенчатым обогревом
  • Совместимость с Amazon Alexa, Google Home Assistant, Apple HomeKit и Wink

What We Не нравится:

  • Не такой умный, как некоторые другие термостаты
  • Не предлагает многозонных датчиков

Лучшая совместимость - Умный термостат Bosch BCC100

Умный термостат Bosch BCC100
  • ЭКОНОМИЯ ЭНЕРГИИ И ДЕНЬГИ: Этот Alexa- включен, программируется с подключением к Интернету...
  • СОВРЕМЕННЫЙ СЕНСОРНЫЙ СЕНСОРНЫЙ ЭКРАН: полноцветный 5-дюймовый сенсорный экран ...
  • МНОГОПОЛЬЗОВАТЕЛЬСКАЯ СОВМЕСТИМОСТЬ: включая тепловой насос (4 нагрева, 2 охлаждения) или ...
  • НОВЫЕ КОММЕРЧЕСКИЕ ОБНОВЛЕНИЯ: обновления позволяют контроль испарения и пара ...
  • ТРЕБУЕТСЯ С-ПРОВОД: С-образный провод (общий провод) необходим для питания устройства. Два ...

Если вы ищете бренд с богатой историей, то Bosch определенно тот, которому вы можете доверять.

Они производят обогреватели, от которых люди привыкли годами отапливать свои дома.Фактически, я несколько раз упоминал их на этом сайте в связи с их безрезервуарными водонагревателями.

Благодаря этому вы получаете отличную совместимость со многими различными системами HVAC. В качестве дополнительного бонуса он также может управлять увлажнителями и осушителями всего дома.

Из всех термостатов, рассмотренных в этом списке, Bosch BCC100 является самым простым в использовании. Фактически, вы можете использовать его без приложения, если действительно хотите, чтобы все было просто.

Конечно, если вы хотите использовать приложение, оно предоставит вам гораздо больше возможностей для контроля температуры.Однако он не предлагает геозон.

Хотя у него нет наворотов, которые есть у других в этом списке, он выполняет свою работу и очень надежен.

Если вы ищете множество дополнительных функций и что-то более интуитивно понятное, я бы прокрутил назад и посмотрел другие.

В остальном, по цене, он действительно хорошо работает и за ним стоит поддержка крупного бренда.

Что нам нравится:

  • Совместимость со многими различными системами отопления, вентиляции и кондиционирования воздуха
  • Работает с увлажнителями и осушителями
  • 4-ступенчатое отопление с тепловым насосом
  • Работает без Wi-Fi
  • Alexa и Google Home Connected Control

Что мы делаем t Нравится:

  • Не так много функций
  • Требуется C-Wire

Часто задаваемые вопросы о термостатах излучающего тепла

Сколько термостатов вам нужно для теплых полов?

Как показывает практика, для теплого пола нужен один термостат на зону.Помните, что одна зона не означает одну комнату, так как в больших комнатах может быть несколько зон.

Однако, если у вас есть вторичные теплогенераторы, такие как плиты типа Aga или дровяные горелки в комнате, вам могут потребоваться дополнительные термостаты для полов с подогревом.

Какую температуру следует установить с помощью лучистого тепла?

Лучистое тепло должно быть установлено на 75 * F. Это позволит поддерживать температуру в помещении, близкую к идеальной, рекомендованной специалистами по HVAC: 68 * F на уровне глаз и 61 * F близко к потолку.

Взаимозаменяемы ли термостаты теплого пола?

Термостаты теплого пола взаимозаменяемы. Все, что вам нужно сделать, чтобы заменить старый термостат на новый, - это выключить прерыватель, отсоединить старый термостат, подключить его новый аналог на его месте и снова включить прерыватель. Ваш новый термостат будет работать точно так же, как старый.

Заключение

Лучший термостат поверхностного отопления обеспечит максимальную отдачу от напольного отопления.Он окупится за счет экономии энергии, поскольку вы можете быть очень точными с настройками и убедиться, что он работает только тогда, когда вам это нужно.

Благодаря возможностям искусственного интеллекта сегодняшних устройств, имеет смысл использовать его.

Nest Термостаты и теплые полы: последнее информационное руководство

Полы с подогревом обеспечивают мягкий, нежный обогрев из-под ног в течение дня, придавая дому приятный и естественный вид. Это особенно по сравнению со случайным потоком теплого воздуха (или тепла от настенного радиатора), который обеспечивают многие дома.

Итак, я хотел изучить, насколько хорошо серия обучаемых термостатов Nest и Nest Thermostat E справляются с поддержкой полов с подогревом. Хотя ответ заключается в том, что он варьируется в зависимости от вашей системы и термостата, суть такова:

Серия Nest Thermostat поддерживает водяное (водяное) напольное отопление, тогда как поддержка электрических UFH более ограничена. Термостаты Plus Nest могут управлять только одним источником тепла, а не несколькими.

Что такое термостат Nest?

Два термостата Google Nest (Learning Thermostat 3-го поколения и Thermostat E)

В ассортимент Nest Thermostat входят несколько моделей Nest Learning Thermostat с жестким подключением, а также отдельно стоящий Nest Thermostat E.Все они относятся к категории «умных термостатов» и в основном заменяют термостат в вашем доме.

Затем они начинают узнавать все о том, как в вашем доме используется система отопления, включая время суток, в которое люди, вероятно, будут в доме, температуру, при которой люди любят дом, и многое другое.

Интеллектуальный термостат

Nest затем начнет корректировать ваш график отопления, чтобы он соответствовал тому, что люди в доме любят (и ожидают), и при этом мы надеемся сэкономить ваши деньги на счетах за топливо.Ранее Nest рассчитывала ожидаемую экономию от 131 до 145 долларов в год на счетах за отопление.

Вы также можете включать и выключать обогрев (а также повышать и понижать его) с помощью приложения для смартфона или с помощью голоса (через интеллектуальный динамик, например, Google Home), что также полезно.

Наконец. Nest совместим с широким спектром систем отопления и охлаждения. Однако читайте дальше, чтобы узнать больше об их поддержке систем теплого пола.

Hydronic (вода) и электрические теплые полы

Как я уже упоминал во введении, полы с подогревом - это довольно хороший способ обогрева, так как под ногами тепло (как и следовало ожидать от связки нагревательных труб / проводов на дюйм или два ниже пола!), Но он также естественным образом нагревает комнату постепенно, так что тепло никогда не будет чрезмерным или ложным (например, с некоторыми электрическими нагревателями тела, которые могут ощущаться как «искусственное тепло»).

Существует два основных типа полов с подогревом: электрическое и водяное (гидронное). Системы водяного теплого пола могут работать, проложив трубопроводы от вашей системы центрального отопления и под полом :

Полы с водяным подогревом, трубы проходят под полом.

Каждая труба довольно мала, и ее часто укладывают в изоляционную решетку с предварительно вырезанными отверстиями для труб (это не показано выше). Это позволяет сохранять тепло как можно дольше, а также обеспечивает устойчивость пола.

Во-вторых, у вас есть электрические полы с подогревом, которые по сути похожи на электрические одеяла, которые вы можете достать для своей кровати. Он поставляется в виде большого рулона сетчатого коврика, к которому прикреплены обогреваемые кабели, и затем он подключается к электросети вашего дома :

Коврик для подогрева пола Klima с различными нагревательными спиралями / проводами.

Итак, насколько хорошо Nest Thermostat поддерживает каждую из них? Давайте взглянем!

Как термостаты Nest работают с водяным теплым полом

В общем, системы водяного теплого пола подключаются к вашим системам центрального отопления, работающим на горячей воде, обычным образом, а это означает, что это лишь часть вашей более широкой системы отопления.

Таким образом, термостаты Nest не имеют проблем с управлением системами водяного теплого пола. Действительно, такие системы специально перечислены на странице совместимости термостатов Nest в Великобритании, и в американской версии нет ничего, что говорило бы об обратном.

Если вы не совсем уверены, просто проверьте онлайн-инструмент совместимости Nest, который проведет вас через вашу текущую систему, а затем сообщит вам, совместима ли она. Если возникнут проблемы, вы можете поговорить с кем-нибудь по телефону или в онлайн-чате.

И последнее замечание: термостаты Nest работают с одной зоной. Если ваш теплый пол является частью многозонной системы, вам понадобится отдельный термостат Nest для этого . Однако, честно говоря, это действительно сработает лучше, потому что вы можете использовать теплый пол при температуре, отличной от температуры остальной системы отопления.

Потенциальная проблема: некоторые термостаты Nest работают только с 1 источником тепла

Стоит отметить, что термостаты Nest в некоторых частях мира работают только с одним источником тепла, например, в Великобритании.

В этом случае, если ваш пол с подогревом (будь то гидравлический или электрический) сконфигурирован так, что он является отдельным источником тепла, вам потребуется приобрести отдельный термостат Nest, чтобы справиться с этим.

Это отличается от североамериканской модели термостата Nest, которая поддерживает два (или несколько) источников тепла и, таким образом, может нормально работать в этом случае.

Могут ли термостаты Nest работать с электрическими полами с подогревом?

Два термостата Nest (и несколько камер Nest) в магазине в Великобритании.

Термостаты Nest, включая урезанную модель «E», также работают с электрическими полами с подогревом. Действительно, их страницы совместимости ясно показывают, что он поддерживает электрическое отопление :

.

Термостаты Google Nest предназначены для работы с большинством систем на 24 В, даже с более старыми системами. Они работают со всеми распространенными видами топлива, включая природный газ, нефть и электричество.

страницы поддержки Google Nest, где обсуждается их совместимость.

Сказав это, то, как вы на самом деле установите , будет зависеть от того, где вы живете в мире.

Например, в Европе ваш термостат Nest поставляется с Nest Heat Link - устройством, которое подключается к вашему блоку управления обогревом или системе, а затем обменивается данными с термостатом Nest.

Это означает, что Heat Link можно подключить к системе электрического теплого пола по мере необходимости. Однако в Америке этого не происходит по умолчанию из-за различных требований к проводке, и такое устройство, вероятно, не требуется в Америке.

Однако есть несколько вещей, о которых следует позаботиться перед покупкой термостата Nest:

  • Во-первых, даже если должен нормально работать с вашим электрическим теплым полом, просто дважды проверьте страницу совместимости Nest, чтобы убедиться, что .
  • Как упоминалось ранее, , если у вас многозонная или двухтопливная система отопления, вам, вероятно, понадобится несколько термостатов Nest .
  • Для термостата Nest требуется 20–30 В, поэтому, если ваша система электрического отопления находится под высоким напряжением (например, 110 В или выше), она либо не будет совместима, либо вам понадобится понижающий трансформатор .

Помогает ли функция Nest True Radiant с подогревом полов?

Термостаты

Nest поддерживают изящную функцию под названием True Radiant, которая специально разработана для систем напольного отопления, которые используют медленное лучистое тепло для обогрева помещения.

Это работает следующим образом: вы можете указать, что термостат Nest включает ваше отопление раньше, чем обычно (то есть с помощью системы обогрева с быстрым зажиганием), с целью, чтобы все было хорошо и тепло, когда вам это нужно. . Точно так же система выключится раньше, чем в противном случае, чтобы предотвратить слишком сильный нагрев помещения.

Это действительно полезно, потому что напольное отопление основывается на медленном и постоянном нагреве для обогрева комнаты, вводя тепло снизу, которое поднимает температуру более постепенно , чем с принудительным воздухом и другими системами отопления.

Без истинного излучения ваш термостат узнал бы, что вы приходите домой в 18:00, но если бы он включил пол с подогревом только в 17:45, в вашем доме все равно было бы холодно в 18:00! Поэтому вместо этого термостат Nest узнает, что на самом деле «время прогрева» у вашего пола с подогревом составляет 1,5 часа, и вместо этого включит отопление в 16:30 (например), чтобы ваш дом достаточно прогрелся к 18:00.

Вы можете отключить эту опцию, если хотите, или изменить время включения термостата.Это полезно, если вы обнаружите, что на то, чтобы все нагреть должным образом, требуется 2 часа.

Как работает теплый пол | John Guest Speedfit

Сравнение обычного отопления и теплого пола

Полы с подогревом обеспечивают наиболее комфортное и равномерное тепло среди всех систем отопления. Он экономичен в эксплуатации и практически не требует обслуживания. Полы с подогревом Speedfit используют в основном лучистое тепло, наиболее удобный вид обогрева, обеспечивающий равномерное распределение тепла по всей комнате.

Напротив, радиаторы передают энергию с помощью конвекции, нагревая воздух над радиатором и вокруг него до гораздо более высокой температуры, заставляя теплый воздух подниматься. Это приводит к тому, что пол остается самым прохладным местом в комнате, а масса теплого воздуха находится на уровне потолка. Полы с подогревом решают эту проблему, гарантируя, что больше не будет холодных точек и тепло распределяется равномерно там, где это больше всего необходимо.

Обычный радиатор может иметь температуру до 75 ° C, в то время как система напольного отопления имеет гораздо более низкую и безопасную температуру поверхности в пределах 25–27 ° C.

Радиаторы

На изображении выше показано, как теплый воздух из радиаторов отопления поднимается вверх, делая пол самым прохладным местом в комнате, а потолок - самым теплым.

Полы с подогревом

На изображении выше показано, как лучистое тепло от UFH распределяет более равномерную температуру для вашего тела.

Знакомство с принципами работы систем теплого пола

«Полы с подогревом» работают за счет распределения теплой воды более низкой температуры по трубопроводу под чистым полом.Тепло контролируется и регулируется интеллектуальными термостатами для поддержания постоянной температуры на всей территории или в отдельных зонах.

Для теплого пола можно использовать любой источник тепла, например, стандартные, комбинированные, конденсационные котлы или котлы на биомассе, тепловые насосы и печи.

Блок управления и коллектор теплого пола

Теплая вода перекачивается от источника тепла (например,бойлер) в блок управления, где он смешивается до прим. 50ºC. Блок управления устанавливается на коллектор, который подключается к трубным контурам UFH.

Полы с подогревом Термостаты

Один или несколько термостатов регулируют время и температуру, в течение которых нагретая вода распределяется по трубопроводу.

Центр коммутации для Полы с подогревом

Выполняет централизованное переключение исполнительных механизмов зон, блока управления и котла по сигналу термостатов.

Трубный контур для системы обогрева пола

Когда включается обогрев, вся площадь пола нагревается до 25–28ºC, обеспечивая равномерное распределение тепла при температуре, немного превышающей комнатную.

Ключевые компоненты системы теплого пола UFH

Узнайте больше об основных компонентах системы теплого пола>

Руководство по регуляторам и термостатам теплого пола

Знание регуляторов теплого пола и правильного их использования поможет вам поддерживать комфортную температуру в доме, не тратя впустую энергию, целые состояния или землю.

Мы отвечаем на ваши наиболее часто задаваемые вопросы, чтобы помочь вам уверенно контролировать свое отопление. От того, как использовать термостаты для эффективного управления полом с подогревом, до понимания панелей управления теплым полом.

Перейти к разделу руководства по регулированию теплого пола

Как использовать термостаты для теплого пола

Термостат - это просто переключатель, который включает и выключает обогрев в зависимости от температуры в помещении. Термостаты обычно ошибочно принимают за дроссельную заслонку, потому что ошибочно полагают, что это ускорит отопление вашего дома.Правильно используя термостат для пола с подогревом и установив его на желаемую температуру, вы избегаете потери энергии из-за случайного перегрева вашего дома.

Вот видео о том, как контролировать теплый пол с помощью программируемого neoStat.

Температура теплого пола - что мне установить?

Это варьируется от человека к человеку, но обычно 21 ° C является идеальной температурой для жилых помещений. В спальнях обычно немного прохладнее до 18 ° C.Вы можете установить это с помощью панели управления теплым полом.

Выбранная вами температура теплого пола может иметь большое значение как для комфорта вашего дома, так и для вашего банковского баланса. По данным Energy Savings Trust, включение комнатных термостатов с подогревом пола всего на 1 градус может сэкономить около 80 фунтов стерлингов и 330 кг CO2 в год.

Следует ли оставлять пол с подогревом включенным на весь день?

Это может зависеть от типа установленной вами системы теплого пола и вашего образа жизни.Как правило, для создания комфортного и гостеприимного дома, в котором не тратится энергия, следует установить таймер, который гарантирует, что отопление будет включено, когда вам это нужно.

Балансировка теплых полов - пошаговое руководство

Не знаете, как использовать термостаты для теплого пола?

Когда вы «балансируете» систему теплого пола, вы рассчитываете, сколько времени потребуется комнате, чтобы нагреться и остыть, используя эту информацию, чтобы определить, как запланировать теплый пол. Попробуйте эти советы по балансировке теплого пола.

  1. При настройке таймера используйте холодный вечер и определите время, за которое пол с подогревом нагреется до комфортной температуры - это время разогрева.
  2. Выключите систему и определите время, за которое система остынет до холода.
  3. С помощью этих двух цифр вы можете составить точный график работы системы теплого пола. Если вы знаете, что для достижения 21 ° C требуется 30 минут, вы можете настроить обогрев на полчаса до того, как вы придете домой с работы или встанете с постели.

Если это звучит слишком сложно, вы можете установить более сложный термостат, например neoStat от Nu-Heat. Многие регуляторы теплого пола имеют функции самообучения и могут автоматически регулировать включение отопления в течение года для достижения оптимальной производительности.

Как отрегулировать теплый пол в соответствии с вашей системой UFH

Как наиболее эффективно контролировать теплый пол? Теплый водяной пол с подогревом очень эффективен, но его можно сделать еще более эффективным, если вы правильно сбалансировали теплый пол.

Существует два основных типа водяных теплых полов, и управление ими осуществляется по-разному:

Как контролировать стяжку теплого пола

В системе стяжки, распространенной в новостройках, нагревательная трубка встроена под слой стяжки.

Он будет иметь высокую тепловую массу, поэтому можно ожидать, что он нагреется через некоторое время. Из-за этого стяжку полов следует включать примерно на час раньше, чем аналогичную радиаторную систему.Система теплого пола с бесшовным полом будет хорошо удерживать тепло, а это значит, что возможны более длительные периоды отключения.

Для повышения эффективности системы и быстрого реагирования установите температуру теплого пола на 16 ° C в периоды «выключения». Это приведет к более быстрому прогреву, так как системе отопления требуется меньше энергии.

Как управлять низкопрофильным подогревом пола и модифицировать его

Модернизированные системы теплого пола, такие как LoPro ® , или решения, в которых труба обогрева находится близко к поверхности пола, нагреваются быстрее, чем традиционная система теплого пола со стяжкой.

Если у вас низкопрофильная система с хорошей теплоотдачей, вы можете управлять своим теплым полом так же, как и радиаторной системой, с помощью панели управления теплым полом.

Имеет ли значение, где расположены термостаты с подогревом пола?

Да, безусловно. Комнатные термостаты с подогревом полов следует размещать в таком месте, где они могут получать свободный поток воздуха из комнаты, чтобы считывать точную температуру для балансировки полов с подогревом.

Важно, чтобы они не блокировались такими предметами, как шторы, картины или мебель.Вы также должны убедиться, что они не находятся рядом с дополнительными источниками тепла, такими как дровяные горелки, или сквозняки.

Нужно ли мне обновить или заменить существующие регуляторы отопления?

Система отопления должна иметь термостат котла, программатор / таймер и комнатные термостаты (или термостатические радиаторные клапаны с радиаторами). Если они у вас есть, это, как правило, лишь случай понимания того, как их эффективно использовать.

Если вашим существующим элементам управления больше 14 лет, их обновление может быть платным.Новые, более точные элементы управления могут обеспечить большую экономию и комфорт.

Панели управления теплым полом - чего ожидать

Вот пример термостата пола с подогревом нового типа, которым можно управлять с помощью смартфона.

В дальнейшем в этом руководстве мы рассмотрим другие типы термостатов, включая простые модели термостатов с круговой шкалой.

Объяснение типов термостатов и регуляторов теплого пола

Контролируемость является важным фактором при установке теплого пола - одна из самых больших областей потерь от системы теплого пола связана с плохим контролем теплого пола.

Стиль жизни, как правило, диктует объем требуемой управляемости, и вы должны учитывать:

  • Будет ли преимущество термостатов с возможностью дистанционного управления, позволяющих включать и выключать обогрев по дороге с работы домой или в доме отдыха?
  • Вы проводите большую часть времени дома со стандартным распорядком дня? В таком случае простой комнатный термостат для теплого пола с циферблатом может идеально удовлетворить ваши требования.

Чтобы упростить выбор контроллеров и термостатов для теплого пола, мы рассмотрим некоторые из самых популярных в нашем ассортименте, объяснив, что они предлагают и для каких проектов они наиболее подходят.

Познакомьтесь с высококачественным проводным устройством Nu-Heat neoStat, беспроводным neoAir и термостатом со стандартной шкалой.

neoStat с дополнительным neoHub и приложением для смартфона

Поющий и танцующий neoStat позволяет контролировать пол с подогревом с помощью загружаемого приложения. Он имеет функции отпуска, поддержания температуры и коррекции температуры. Два ключевых преимущества:

  • Энергосберегающий Optimum Start рассчитывает время нагрева, необходимое для обеспечения тепла, когда это необходимо, автоматически регулируя его в течение года.
  • Можно сотрудничать с neoHub, чтобы получить доступ к ряду «умных» функций.Отличное решение, если вы хотите точно контролировать температуру теплого пола.

Программируемые термостаты для пола с подогревом помогают повысить энергоэффективность и оперативность, поскольку в комнатах поддерживается точная температура, необходимая в течение дня. Они особенно подходят там, где нужно запрограммировать обогрев разных частей дома в разное время дня, например, обогрев спален на более короткие периоды и гостиных с полудня до вечера.

Беспроводной программируемый термостат

Благодаря тому, что эти контроллеры теплого пола являются беспроводными, они могут быть встроены в существующее здание без необходимости прокладывать проводку в стенах, что приводит к меньшим нарушениям работы. Они предлагают те же функции, что и программируемый термостат neoStat, но часто являются лучшим выбором для проектов ремонта.

Стандартный циферблатный термостат - простой контроль теплого пола

  • Предлагает простой и эффективный индивидуальный контроль UFH для каждой комнаты
  • Аналогичен стандартным регуляторам отопления, поэтому большинство знакомо с их работой.
  • Подходит для большинства проектов отопления и ремонта дома

Smart vs.Регулятор теплого пола стандартный циферблат

Nu-Heat предлагает ряд программируемых и регулируемых термостатов для любого дома. Серия smart neoStat может предложить дистанционное управление системой отопления через загружаемое приложение.

Обновившись до neoHub и синхронизируя систему neo со смартфоном или планшетом, он открывает такие функции, как геолокация, которая позволяет термостату пола с подогревом включать и выключать пол с подогревом в зависимости от близости пользователя к собственности.

Проводной neoStat и беспроводной neoAir позволяют легко сбалансировать температуру теплого пола, точно рассчитать время и настроить в соответствии с вашим образом жизни и распорядком дня.

Установка контроллера теплого пола neoStat

NeoStat устанавливается как любой другой комнатный термостат с проводным подогревом пола и подходит для любого проекта. NeoHub, аналогичный беспроводному маршрутизатору, необходим для обеспечения удаленного доступа к приложению.

Каждым отдельным neoStat в собственности можно управлять с помощью смартфона или планшета, поэтому нет необходимости напрямую взаимодействовать с термостатами.Если ваш домашний декор очень минималистичный, возможность дистанционного управления через загружаемое приложение Nu-Heat означает, что элементы управления подогревом пола можно скрыть.

Почему выбирают neoStat для контроля теплого пола?

Помимо стандартных функций, которые вы ожидаете от термостата, neo system также предлагает:

Географическое положение

Используйте свое местоположение телефона, чтобы выключить отопление на определенном расстоянии от дома, а затем снова включить при возвращении. Это может быть отличным резервом, который автоматически отключит полы с подогревом, когда дом пуст - идеально подходит для выходных, когда отопление может быть запрограммировано на работу в течение всего дня.

Оптимальный старт

Отложите запуск теплого пола до самого последнего момента, чтобы избежать ненужного нагрева и обеспечить прогрев помещения в запрограммированное время.

Optimum Start использует информацию о скорости изменения температуры, чтобы вычислить, сколько времени необходимо отоплению для повышения температуры в здании на 1 ° C, а затем соответственно запускает отопление. Neo автоматически регулирует время нагрева в течение года.

Режим отпуска

Уменьшает заданную температуру теплого пола в доме до заданной температуры защиты от замерзания.Они автоматически вернутся в программный режим по возвращении домовладельца.

Выбор датчика

Позволяет выбрать температуру воздуха, температуру пола или и то, и другое. Когда оба датчика включены, датчик температуры пола используется как датчик ограничения пола и предназначен для предотвращения перегрева пола.

Заинтересованы в установке теплого пола?

Диапазон термостатов

Nu-Heat доступен как часть их полного пакета проектирования и поставки для теплого пола, будь то в составе возобновляемой системы отопления или более традиционной системы котла.Наши специалисты могут помочь вам подобрать лучшую систему для вас и как эффективно контролировать теплый пол.

Вопросы? Просмотрите полный ассортимент термостатов или прочтите все руководства пользователя термостатов Nu-Heat здесь.

Нужен ли мне специальный термостат для лучистого тепла? - HVACseer.com

Мы можем получать комиссионные за покупки, сделанные по ссылкам в этом посте.

По всем соображениям переключения на лучистое тепло, одним из последних может быть тип термостата, необходимый для его работы.Однако вы должны знать, какой специальный термостат может потребоваться для работы вашей новой системы отопления. Требуется ли специальный термостат для лучистых полов с подогревом? Мы провели небольшое исследование и подготовили для вас лучшую информацию.

Когда дело доходит до лучистого тепла, вам нужен термостат, который легко регулируется и достаточно умный, чтобы не перегревать ваш дом. Итак, лучше всего сделать такой, специально созданный для лучистого тепла. При этом некоторые термостаты работают с традиционной системой, а также с лучистым теплом, и вам необходимо убедиться, что термостат, который вы покупаете, будет работать с типом тепловой системы, которой вы владеете.Некоторые популярные бренды, совместимые с лучистым теплом, производятся SunTouch, ecobee, Honeywell и Nest. Вы также должны учитывать, является ли ваш пол с подогревом водяным или электрическим.

Теперь, когда мы установили, что существует множество разновидностей термостатов, которые можно использовать для получения лучистого тепла, давайте обсудим некоторые варианты продуктов более подробно. Продолжайте читать, чтобы узнать больше о специальных термостатах, о том, как настроить их на лучистое тепло, на какую температуру следует устанавливать и многое другое.

Что делает термостат совместимым с лучистым теплом?

В идеале термостат, который вы выбираете для управления лучистым теплом, должен иметь датчик температуры пола. Этот датчик температуры пола постоянно знает температуру полов, поэтому они не становятся слишком горячими или слишком холодными. Кроме того, термостат, созданный для водяного лучистого тепла, должен иметь возможность управлять водонагревателем, так как именно эта теплая вода передает тепло вашим полам.

Для электрического обогрева пола термостат должен быть термостатом базового сетевого напряжения.Если когда-либо возникнет вопрос, совместим ли термостат, обратитесь к руководству пользователя или свяжитесь с производителем. Не забывайте всегда проверять максимальное допустимое напряжение на термостате, чтобы убедиться, что вы соблюдаете электрические требования, чтобы избежать перегрузки.

SunTouch

Термостат SunTouch, который работает на лучистое тепло, представляет собой интеллектуальный термостат. Он оснащен Wi-Fi, и к нему можно получить доступ, находясь за пределами вашего дома. Эта модель имеет датчик температуры пола, а также дополнительный датчик температуры в помещении и работает с электрическим лучистым теплом.Его можно запрограммировать на срок до 7 дней. Кроме того, он поставляется с регулируемым экраном, поэтому вы можете изменить цвет в соответствии с дизайном интерьера.

Посмотреть этот термостат на Amazon.

экоби

Ecobee предлагает множество интеллектуальных функций. У него есть датчики, которые автоматически определяют, дома вы или нет, и автоматически регулируют температуру на основе этого. Он также предлагает голосовое управление и удаленные комнатные датчики. Эта модель хорошо работает с жидкостными системами лучистого отопления.Хотя это один из самых дорогих вариантов, это один из самых сложных термостатов на рынке.

Посмотрите этот термостат Ecobee на Amazon.

Honeywell

Th215-AF-GA / U

Этот термостат подходит только для систем электрического водяного отопления. У него есть датчик температуры пола, что означает, что он будет довольно точно поддерживать температуру ваших полов. Кроме того, вы можете запрограммировать термостат на срок до семи дней вперед, что означает, что вы можете установить температуру в соответствии с тем, когда вы будете дома, а когда нет.Кроме того, этот термостат предназначен только для резистивной нагрузки, поэтому убедитесь, что ваше лучистое тепло является резистивной нагрузкой.

Посмотрите этот термостат Honeywell на Amazon.

Aube от Honeywell Th240-28-01-B / U

Этот альтернативный вариант от Honeywell работает с водяным лучистым теплым полом и предлагает те же функции, что и описанный выше. Это термостат, который также работает с центральным отоплением.

Посмотреть этот термостат на Amazon.

Гнездо

Предложение Google, термостат Nest, признано лучшим интеллектуальным термостатом для вашего дома.Nest обладает функцией «истинного сияния», которая позволяет ему работать с полом с подогревом. Информация, полученная при просмотре сайта поддержки Google Nest, указывает на то, что один и тот же термостат может использоваться для центрального отопления и вентиляции, а также для лучистого тепла одновременно, хотя многие обзоры, похоже, расходятся в этом мнении. Если вы используете гибридную систему, лучше всего проконсультироваться с подрядчиком, чтобы обеспечить надлежащую установку и поддержку.

Так как это «умный» термостат, он поддерживает Wi-Fi и им можно управлять извне.Вы можете приобрести аксессуары для определения и передачи температуры в каждой комнате вашего дома. Если вас впечатляют высокотехнологичные устройства, Nest - хороший вариант для вас, хотя это не лучший вариант для лучистого тепла, поскольку в нем нет датчика температуры пола.

Посмотреть этот термостат на Amazon.

Сколько термостатов нужно для теплого пола?

Одним из преимуществ напольных покрытий с лучистым обогревом является возможность контроля над различными частями дома за счет создания многозонных зон с отдельными термостатами.

Это личное предпочтение, так как вы можете настроить всю систему на управление одним термостатом. Однако, имея несколько зон с собственным термостатом, эти отдельные комнаты и зоны можно регулировать в зависимости от их размера или жителей.

Наличие отдельных термостатов может означать более эффективное управление, но при этом может сэкономить тонну на затратах на электроэнергию. Если ваши термостаты являются программируемыми, вы можете настроить определенные комнаты на обогрев в определенное время, например, в ванной комнате во время утренней суеты или в спальнях ночью.

Хотите знать, какой тип пола лучше всего подходит для лучистого тепла? Прочтите наш пост «Какой тип напольного покрытия лучше всего подходит для полов с подогревом?»

Как настроить термостат для теплого пола?

Чтобы настроить термостат для водяного теплого пола, вам необходимо проконсультироваться с инструкциями производителя о том, как запрограммировать вашу модель. Доступно много разных моделей, и все они проходят аналогичные этапы. Вот обучающее видео о том, как настроить термостат излучающего тепла SmartStat:

Кроме того, вот удобное видео о том, как подключить теплый пол к термостату:

Пожалуйста, не пытайтесь заниматься электропроводкой, если у вас нет опыта или вы внимательно не изучили инструкции производителя.Как всегда, если сомневаетесь, обратитесь к профессионалу.

При какой температуре следует устанавливать лучистое тепло?

Идеально установить температуру пола в пределах 80-85 градусов, а затем отрегулировать ее оттуда. Поскольку полы с подогревом излучают, фактическая температура в комнате будет намного ниже той, на которую установлен термостат. Большинство излучающих обогревателей нагреваются до более 100 градусов для тех, кто хочет супер-жареного.

Личные предпочтения и уровень комфорта имеют большое значение в этом решении, но помните, что одним из преимуществ лучистого тепла является экономия на расходах на электроэнергию.Дайте ему нагреть комнату и избегайте подъема термостата, прежде чем дать обогревателю достаточно времени, чтобы сделать то, что он умеет лучше всего.

Чтобы узнать больше о комнатной температуре и лучистом тепле пола, прочитайте наш пост «Согревает ли воздух лучистое тепло?»

При закрытии

Теплый пол не требует специального термостата. Многие термостаты работают с обычными системами отопления, вентиляции и кондиционирования воздуха, а также с лучистым теплом. Пока вы проверяете спецификации, следуете инструкциям и соблюдаете меры безопасности, вы обязательно найдете лучший вариант для себя и своей семьи, будь то интеллектуальный термостат или самый простой вариант.Не торопитесь в поисках и наслаждайтесь жаркими теплыми ногами с помощью сияющего теплого пола!

Полы с подогревом - Netatmo

Полы с подогревом - это система, в которой отопление осуществляется через пол. Система может быть гидравлической или электрической и нагревает окружающий воздух в помещении без каких-либо видимых нагревательных приборов. В последние годы в этот очень продвинутый тип обогрева были внесены различные усовершенствования, чтобы упростить его установку и повысить удобство использования.

Как работает теплый пол? Полы с подогревом - это невидимая установка, которая нагревает комнату за счет передачи тепла от пола в окружающий воздух. Существует два типа полов с подогревом :
  • Напольное отопление Hydronic
Напольное отопление Hydronic использует контур горячей воды, установленный под полом. Сеть гибких труб покрывает всю площадь помещения.Трубы укладываются на теплоизоляционные плиты, покрытые литой стяжкой, затем настилом пола. Тепло протекающей по трубам воды увеличивает температуру в помещении. Стяжка равномерно распределяет тепло, а также обеспечивает ровную поверхность для укладки выбранного напольного покрытия (ковролин, плитка, паркет и т. Д.).
  • Электрический подогрев пола
В электрическом напольном отоплении тепло передается через цепь электрических элементов в полу, а не через трубы горячей воды.Они покрыты изолирующими пластинами и покрывают всю площадь помещения, равномерно распределяя тепло. Система подключается к электросети дома или здания.

Система подогрева полов может быть установлена ​​в любых ситуациях: в общественных местах, офисах, жилых домах, магазинах и т. Д. При соблюдении нескольких условий энергоэффективности и использовании соответствующих материалов.

Распространенные заблуждения относительно теплых полов Полы с подогревом долгое время имели плохую репутацию: из-за того, что они обеспечивали чрезмерное тепло, в 1960-х годах его критиковали за провоцирование проблем с кровообращением.Современные системы больше не вызывают этой проблемы, поскольку они отдают умеренное тепло, а температура на поверхности пола не превышает 28 ° C. Французский стандарт DTU 65.14 ограничивает температуру воды, протекающей через систему гидравлического пола, максимум 45 °, и чем больше площадь поверхности комнаты и чем больше проводящие материалы используются, тем ниже температура циркуляции жидкости. Откройте для себя всю нашу продукцию

Преимущества полов с подогревом Установка полов с подогревом дает множество преимуществ как с точки зрения комфорта, так и с точки зрения экономии энергии.
  • Полы с подогревом : комфорт превыше всего
Полы с подогревом обеспечивают комфортную температуру и теплый пол даже при ходьбе по дому босиком. Тепло равномерно распределяется в комнате, чего нельзя сказать о локальном обогреве, таком как радиатор. Тот факт, что тепло исходит от пола, обеспечивает равномерную доставку в любую зону без разницы температур. Тепло распределяется повсюду, без холода и ненужной циркуляции воздуха.
  • «Полы с подогревом» : невидимое решение
Еще одно преимущество системы «теплый пол » состоит в том, что она невидима, поскольку трубы или элементы скрыты под полом, поэтому она легко интегрируется в интерьер. Это также значительно экономит пространство как на полу, так и на стенах, оставляя эти области свободными от радиаторов или видимых систем отопления. Это позволяет без стеснения оформить комнату и поставить мебель, шторы, двери и окна где угодно.
  • Полы с подогревом для экономии энергии
Полы с подогревом - это низкотемпературная система отопления. В то время как радиаторы нагреваются до температуры от 50 ° C до 70 ° C, температура воды, протекающей через систему водяных полов , составляет всего 40 °, обеспечивая теплоту пола максимумом 28 ° C. Это снижает потребление энергии и позволяет значительно сэкономить на отоплении. Более того, в сочетании с конденсационным котлом или тепловым насосом, полы с подогревом значительно увеличивают экономию энергии.
  • Беспроблемная система отопления
Установка напольного отопления имеет и другие практические преимущества: отсутствие радиаторов не только предотвращает отложение пыли, тепло, излучаемое с пола, не обеспечивает циркуляцию воздуха и позволяет дышать более здоровым воздухом. . Более того, пол с подогревом не вызывает вибрации и шума. Благодаря изоляционным панелям под напольным покрытием и стяжкой вы забудете о том, что полы с подогревом и даже есть.Хотя установка теплого пола была сложной задачей из-за размера системы, последние нововведения означают, что толщина пола составляет всего 6 см. Хотя установка водяного теплого пола по-прежнему является довольно техническим делом, установка электрического теплого пола проста, быстра и хорошо подходит для ремонтных работ. Кроме того, на стяжку системы теплых полов можно укладывать большое количество различных напольных покрытий: плитку, натуральный камень, ПВХ, ковролин или готовый паркет при условии проверки его совместимости в «Единых технических документах». »(« DTU », спецификации, которые регулируют правильный монтаж ремонтных работ).
  • Возможность адаптации ко всем типам энергии
Полы с подогревом совместим со всеми видами тепловой энергии: электроэнергией, бытовым маслом, природным газом, пропаном, древесными гранулами, солнечной энергией, электрическим или газовым тепловым насосом и т. Д. поэтому может быть адаптирован к любому типу существующей системы.
Также стоит знать, что вы можете установить «реверсивный» пол с подогревом , который не только отдает тепло зимой, но и охлаждает комнату в теплую погоду.

Недостатки теплого пола Несмотря на свои преимущества, как и любая система отопления теплый пол также имеет свои недостатки.
  • Полы с подогревом - дорогое удовольствие
Установка напольного отопления требует значительных инвестиций. Материалы и установка дорогие, и выполнить работы могут только профессионалы, специализирующиеся на установке теплого пола . Подпольное отопление не имеет права на получение французской налоговой льготы при переходе на энергоносители, хотя может иметь место оборудование для подключения и регулирования, а также существуют другие субсидии для снижения стоимости вашей системы отопления.Свяжитесь с Французским национальным агентством по благоустройству жилья (ANAH) для получения дополнительной информации.
  • Совместимость материалов
Несмотря на то, что полы с подогревом очень легко адаптируются, не совместим со всеми напольными покрытиями. Для безупречного комфорта, распределения тепла и использования избегайте чрезмерно толстых деревянных полов, а также бука или клена, которые могут покоробиться от тепла. Вам также следует избегать очень толстых ковров и изоляционных матов и следить за тем, чтобы материалы и клеи покрытий, уложенных поверх теплого пола , подходили для этой цели.
  • Установка полов с подогревом
Теплый пол неизбежно поднимает пол на несколько сантиметров. Хотя это не проблема для новых сборок, это может быть проблемой при ремонте. Поскольку эта дополнительная толщина пола не является оригинальной особенностью, она может затруднять открытие дверей и окон или мешать работе низких элементов (трубопроводов, деревянных конструкций и т. Д.). При таком ремонте также невозможно сохранить оригинальные полы.

Более того, установка этого типа системы требует времени, а это означает, что во время ее установки комнаты не могут быть заняты. Время, необходимое для укладки, заливки и сушки стяжки, не может быть уменьшено.

Если есть техническая проблема, ее труднее обслуживать, чем с традиционной системой с доступными радиаторами. Действительно, ремонт или регулировка полов с подогревом и затруднительна, потому что этот теплый пол незаметен и покрыт стяжкой.
  • Инерция и время нагрева

    В некоторых случаях полы с подогревом также могут создавать определенные проблемы.Например, температура частично зависит от площади обогреваемого помещения. Если комната слишком мала, система не будет работать очень хорошо, и комфортная температура может быть не достигнута. Если это ванная комната, то недостаток тепла можно легко восполнить, установив полотенцесушитель, который повысит температуру в комнате на несколько градусов.

    Отличие напольного отопления от заключается в том, что он инертен. Это означает, что после его начала требуется определенное время для нагрева всей поверхности стяжки и достижения желаемой температуры в помещении.Поэтому этот тип нагрева не подходит, если вам нужен периодический или более динамичный нагрев, который эффективен быстрее.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
