Терморегулятор для теплого пола danfoss – Терморегуляторы для теплого пола и радиаторного отопления Danfoss

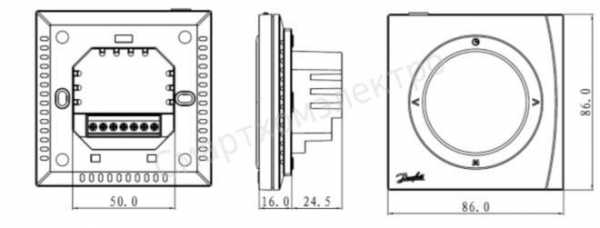

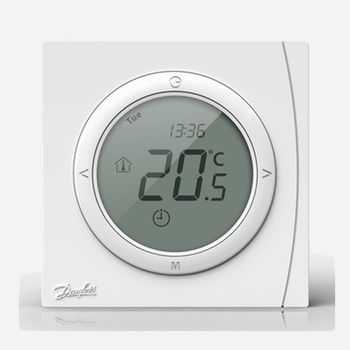

Терморегулятор для теплого пола Danfoss ECtemp Next Plus

Терморегулятор электронный ECtemp™ Next Plus - это универсальный программируемый терморегулятор. Применяется для интеллектуального управления электрическими системами электрокабельного обогрева различного назначения. Терморегулятор предназначен только для стационарной установки и может быть использован для регулирования как систем комфортного нагрева пола, так и систем полного отопления помещений. Прибор может также быть использован для управления другими системами электроотопления или системами отопления с электрическими блоками контроля.

Терморегулятор имеет следующие особенности:

• Современный дизайн, лицевая панель без выступающих элементов;

• Большой круглый дисплей с LCD-подсветкой;

• Удобный кольцевой джойстик для управления работой терморегулятора;

• Удобное и простое меню для программирования и эксплуатации;

• Простая и интуитивно понятная индикация режимов работы;

• Интеллектуальный таймер, обеспечивающий экономичное управление;

• Широкий диапазон напряжения сети питания;

• Калибровка температуры;

• Два датчика, 3 режима управления обогревом помещений и поверхностей;

• Контроль исправности датчиков;

• Режим защиты от замерзания;

• Быстрый переход к режиму «Отъезд»;

• Режим блокировки экрана («Защита от детей»).

Технические характеристики:

• напряжение питания

~230 В

• активная нагрузка

<16 А

• индуктивная нагрузка

<6 А

• переключатель нагрузки

NO, двухконтактное реле

•  гистерезис

0,2°С

• рабочая температура

-10°С +60°C

• диапазон регулирования температуры

пола: +5°С +45°С

воздуха: +5°С +35°С

• класс защиты

IP31

• сертифицирован

ГН, МСанПиН, ГОСТ Р, DEMKO, CE

devi-krasnodar.ru

Рейтинг терморегуляторов для теплого пола 2016

Краткое содержание

Подбор терморегуляторов, основным назначением которых является обеспечение эффективного и экономичного функционирования теплого пола, основывается на целом ряде критериев. Одним из них является известность и популярность марки, свидетельствующей о надежности производителя.

Терморегуляторы для теплых полов

Наиболее популярные терморегуляторы 2016 года

Ориентируясь на отзывы потребителей, можно представить рейтинг наиболее покупаемых моделей терморегуляторов 2016 года, которые, благодаря своим характеристикам, будут востребованы и в 2017 году.

  • Среди терморегуляторов Danfoss, ориентированных для систем теплого пола, можно отметить модель ECtemp
    TM
    Next Plus, оснащенную встроенным датчиком для определения температуры воздуха и выносным на проводе – для пола. Благодаря возможности программирования функционирования обогревательной системы в разные временные промежутки, обеспечивается экономичная эксплуатация.

    Терморегулятор Devi Danfoss ECtempTMNext Plus

  • Линейка изделий Eberle (Германия) позволяет выбирать разные типы приборов. Примером может служить механический терморегулятор из серии FRe 525, оснащенный выносным датчиком, устанавливаемым на полу. При необходимости обеспечения более точного регулирования в просторных производственных помещениях есть возможность приобрести электронный прибор EBERLE ITR3 с фиксацией режима. Выносной датчик, каким оснащен механический терморегулятор серии Fre525 31, позволяет использовать его для системы теплого пола в условиях с повышенной влажностью при установке в другом помещении.

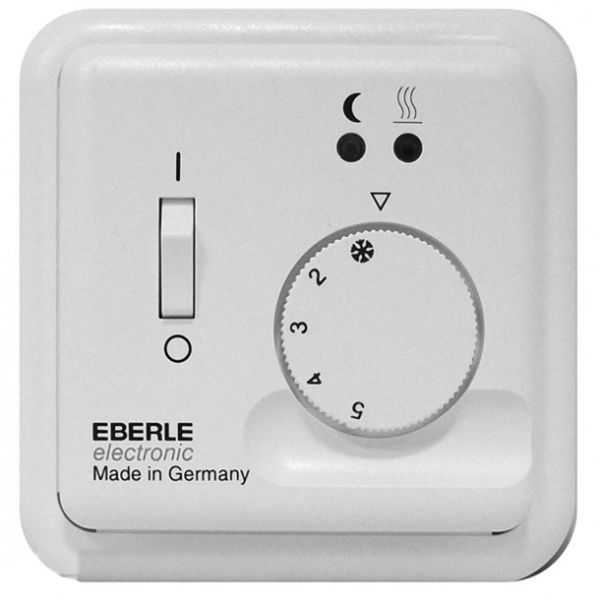

    Терморегулятор Eberle FRe 525 22 с датчиком пола

  • Компания Devi (Дания) известна разнообразием продукции высокого качества. Например, электронный терморегулятор Devireg 530 обеспечивает оптимальный режим функционирования теплого пола, являющегося как основной, так и дополнительной современной обогревательной системой. Оснащен регулятор датчиком, индикацией, контролем на случай обрыва провода, ведущего на датчик.

    Терморегулятор Devireg 530

  • Компания Legrand известна надежными изделиями. При применении терморегулятора для теплого пола под этой маркой можно быть уверенным в бесперебойности работы обогревательной системы. Они адаптированы к влажным условиям.

    Терморегулятор для теплого пола Legrand

  • Для монтажа в рамку Legrand подходит программируемый регулятор Priotherm PR-119 (Швеция), предназначенный для разных видов теплого пола. В его конструкции предусмотрены два датчика – для комнатного воздуха и пола. Для задания нужных температурных параметров PR-119 имеет шесть режимов, а также включены отдельные режимы на два выходных дня. При отключении электропитания заданные параметры Priotherm PR-119 сохраняются в памяти настроек. Для корпуса использован высококачественный пластик.

    Установка терморегулятора Priotherm PR-119

Чтобы регулирующее устройство Priotherm PR-119 правильно работало, не следует его размещать в местах, куда попадают прямые солнечные лучи. Также не должно быть рядом источников тепла. Это позволит избежать перегрева прибора Priotherm PR-119. Также при его фиксации необходимо обратить внимание на обеспечение вокруг регулятора свободной циркуляции воздуха. Наличие подсветки облегчает допуск к показаниям даже в темное время суток.

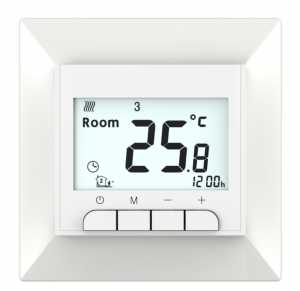

Программируемый терморегулятор Priotherm PR-119

Также привлекателен для потребителя Priotherm pr 119 современным внешним оформлением, позволяющим достойно выглядеть в любом интерьере.

Еще один представитель программируемых регулирующих устройств Priotherm PR-109 оснащен только датчиком, определяющим температуру теплого пола разного вида, в том числе и пленочного инфракрасного.

Для включения PR-109 используется кнопка, находящаяся на лицевой стороне. В случае возникновения короткого замыкания срабатывает автоматическое отключение.

Программируемый сенсорный регулятор с двумя типами датчиков Priotherm PR-111 имеет дополнительные функции: блокировка от детей, часы, отображение параметров температуры в текущий момент времени. Регулирование температуры происходит в диапазоне 5 — 40°С выше нуля.

Может использоваться PR-111 и в ручном режиме. В этом случае задается температура единожды, а терморегулятор в последующем поддерживает ее. Priotherm PR-115 с большим сенсорным дисплеем также имеет основные функции, характерные для подобных изделий.

Терморегулятор для теплого пола

Другие модели, заслужившие доверие потребителей

Продолжить рейтинг производителей терморегуляторов, заслуживших высокий имидж и признание потребителей, могут еще многие компании.

Электронный терморегулятор Energy TK 03 для теплых полов

Возможность обеспечения надежной работы теплого пола, в том числе пленочного инфракрасного, гарантирована, если устанавливается электронный терморегулятор Energy TK 03 (Великобритания) с функцией программирования.

Для удобства пользователей прибор TK 03 оснащен жидкокристаллическим дисплеем и выносным датчиком, определяющим температуру пола.

Совместим с разными обогревательными электрическими системами. Поскольку корпус TK 03 имеет защиту от конденсата, он может эффективно функционировать во влажных помещениях.

Управляется пятью кнопками. При помощи микропроцессора TK 03 программируется в зависимости от потребности в степени обогрева в разные дни и временные промежутки в течение дня. Благодаря этой функции TK 03, достигается оптимальное функционирование теплого пола.

Сенсорный цветной программируемый терморегулятор для теплого пола

Управление электронным терморегулятором Energy TK 02 ведется при помощи трех кнопок. Предназначен прибор для выполнения регулирования плюсовой температуры в диапазоне 5-40°С. Модель Energy TK 07 обладает основными характеристиками аналогов, управляясь тремя кнопками сенсорного типа.

Схема подключения терморегулятора для теплого пола

Есть в линейке Energy электронно-механический регулятор серии TK 01 с выносным датчиком. Он имеет несложное управление, элегантный дизайн. Температура теплого пола регулируется в диапазоне плюсовых температур от 10 до 30 градусов.

Для изменения этих показателей на модели TK 01 применяется поворотный регулятор.

Более широкую амплитуду регулирования (0-40°С выше нуля) температуры демонстрирует еще одна модель электронно-механического терморегулятора Energy Light TK 04.  Точность колеблется в пределах 0,5°С.

Этот доступный по цене прибор легко устанавливается, может функционировать в помещениях, где наблюдается достаточно высокая влажность.

Усовершенствованные регуляторы на две зоны и более

Терморегуляторы Caleo (Корея), оснащенные датчиком, служат для автоматизированного управления разнообразными системами обогрева, включая теплые полы. Изготавливается корпус из негорючего ударопрочного пластика. Устройства имеют несколько рабочих режимов, электронный дисплей. Минимальная ресурсная долговечность приборов – 10 лет.

Терморегулятор ДУ Caleo 540R

Среди достоинств терморегуляторов Caleo отмечается простое управление, устойчивость к нередко возникающим перепадам напряжения, наличие блокировки клавиатуры, высокая надежность.

Есть в ассортименте компании усовершенствованные модели, например, 330R, оснащенные, кроме кнопочного управления, дистанционным пультом.

Терморегулятор накладной с пультом ДУ Caleo 540R используется для автоматизированного управления теплыми полами и другими системами электрического обогрева. Работает в двух режимах: программируемое включение/выключение и поддержка заданной температуры.

Терморегулятор имеет светодиодный дисплей и оснащен кнопками для изменения параметров обогрева с функцией блокировки. В ночное время можно снижать яркость индикации. В комплект входит температурный датчик SF 4×15 с кабелем (2 м), а также пульт дистанционного управления.

Терморегуляторы для теплого пола

Крепеж осуществляется к стене накладным способом. Габаритные размеры 90х90х45 мм. Коммутируемая мощность 4 кВт.Терморегулятор Caleo UTH-90 позволяет производить управление на две зоны, одну из которых представляет теплый пол, а вторую — другое электрическое обогревательное устройство. Автоматическое поддержание заданных температурных параметров осуществляется посредством выносных датчиков.

Терморегулятор Caleo UTH-90

В случае эксплуатации инфракрасного пленочного пола датчик ставится в специально подготовленную в теплоотражающем материале канавку под термопленку. В ситуации, когда требуется обогрев одной зоны, при подсоединенных двух датчиках используется только блок СН1, а второй исполняет роль комнатного термометра.

Удобно использовать двухзонные терморегуляторы, например, «Национальный комфорт ТР-730», если нагревающие полы установлены в смежных комнатах. Оценили это преимущество потребители и в ситуации, когда возникает необходимость выделения в одном помещении двух тепловых зон.

Терморегулятор национальный комфорт ТР-730 двухзональный

Например, сделать обогрев пола на участке для отдыха и проведения игр детьми более интенсивным, чем во всей комнате. Подключение подобного устройства сложнее, чем обычного, поэтому целесообразно обратиться к специалистам.

Есть в ассортименте современных терморегуляторов модели, рассчитанные на 4 зоны, например, ИРТ-4к. Для обеспечения независимого функционирования четырех каналов необходимо установить столько же датчиков и исполнительных реле. Предусмотрены разные варианты выбора конфигурации под конкретные условия, делающие этот прибор многофункциональным.

Видео: Регулятор температуры теплого пола

kaminyn.ru

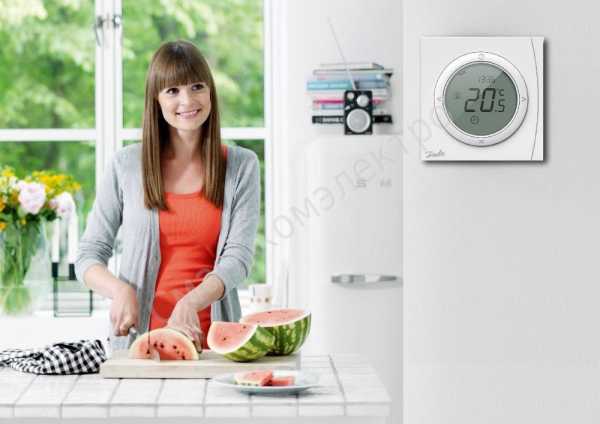

Терморегулятор для теплого пола Danfoss ECtemp Next Plus

Новый программируемый терморегулятор от Danfoss





Управление отоплением из любой точки мира, в любое время



Терморегулятор электронный ECtemp™ Next Plus - это универсальный программируемый терморегулятор. Применяется для интеллектуального управления электрическими системами электрокабельного обогрева различного назначения. Терморегулятор предназначен только для стационарной установки и может быть использован для регулирования как систем комфортного нагрева пола, так и систем полного отопления помещений. Прибор может также быть использован для управления другими системами электроотопления или системами отопления с электрическими блоками контроля.

Терморегулятор имеет следующие особенности:

• Современный дизайн, лицевая панель без выступающих элементов;

• Большой круглый дисплей с LCD-подсветкой;

• Удобный кольцевой джойстик для управления работой терморегулятора;

• Удобное и простое меню для программирования и эксплуатации;

• Простая и интуитивно понятная индикация режимов работы;

• Интеллектуальный таймер, обеспечивающий экономичное управление;

• Широкий диапазон напряжения сети питания;

• Калибровка температуры;

• Два датчика, 3 режима управления обогревом помещений и поверхностей;

• Контроль исправности датчиков;

• Режим защиты от замерзания;

• Быстрый переход к режиму «Отъезд»;

• Режим блокировки экрана («Защита от детей»).

Технические характеристики:

• напряжение питания

~230 B + 10% / -20%, 50 Гц

• активная нагрузка, макс.

16 А 230 В, 3450 Вт

• индуктивная нагрузка

1 А, 250 В, cos ϕ = 0,3

• переключатель нагрузки

NO, двухконтактное реле

• гистерезис

0,2°С

• рабочая температура

-10 ÷ +60 0 C

• диапазон регулирования температуры

пола: +5°С +45°С

воздуха: +5°С +35°С

• класс защиты

IP31

• сертифицирован

ГН, МСанПиН, ГОСТ Р, DEMKO, CE





devi-krasnodar.ru

Терморегуляторы DEVIreg для теплого пола характеристики, отзывы

Тип терморегулятора:механическийТип терморегулятора:механический
Управление:поворотная ручкаУправление:поворотная ручка
Программирование:нетПрограммирование:нет
Способ монтажа:накладнойСпособ монтажа:встраиваемый
Активная нагрузка:16 А, 250 ВАктивная нагрузка:10 А | 16 А, 250 В
Перейти в раздел Перейти в раздел
Тип терморегулятора:механическийТип терморегулятора:электронный
Управление:поворотная ручкаУправление:кнопочное
Программирование:нетПрограммирование:есть
Способ монтажа:встраиваемыйСпособ монтажа:встраиваемый
Активная нагрузка:15 А 230 ВАктивная нагрузка15 А 230 В
Перейти в раздел Перейти в раздел
Тип терморегулятора:электронныйТип терморегулятора:электронный
Управление:сенсорноеУправление:сенсорное + Wi - Fi
Программирование:естьПрограммирование:есть
Способ монтажа:встраиваемыйСпособ монтажа:встраиваемый
Активная нагрузка:16 А, 250 ВАктивная нагрузка:16 А, 250 В
Перейти в раздел Перейти в раздел

Терморегулятор для теплого пола

Для управления системами полного отопления помещения или комфортного подогрева применяется терморегулирующая система. Такая система включает в себя терморегулятор и датчик.


Терморегулятор это внешнее устройство, отвечающее за включение и выключение обогревательной системы, общую настройку, поддержку температуры и контроль электроэнергии, который отслеживает и регулирует температуру нагрева теплого пола и управляет временными интервалами нагрева. Температуру можно варьировать в диапазоне от 5 ºС до 45 ºС.


В качестве выносного датчика используется терморезистивный датчик - это устройство преобразует измеряемую температуру в электрическую величину. Метод работы таких датчиков основан на принципе изменения электрического сопротивления при изменении температуры. Преимуществом таких датчиков является долговременная стабильность работы и высокая чувствительность к параметрам изменяемой температуры.


В случае если система теплого пола используется как основной обогрев помещения, рекомендуется использовать терморегулирующую систему с расширенными возможностями, которая имеет два датчика (внешний и встроенный). Наличие дополнительного встроенного датчика позволяет проводить более точную регулировку температурного режима, что гарантирует наиболее комфортный обогрев при высоких показателях экономии электроэнергии. За счет постоянного учета и контроля температуры нагрева современные терморегулирующие системы позволяют экономить до 40-50% электроэнергии.


В зависимости от способа монтажа терморегуляторы различаются на встраиваемые и накладные. При этом встраиваемые устанавливаются в розеточную коробку или специальное отверстие, а накладные крепятся на поверхности стены внутри отапливаемого помещения. Необходимо учитывать, что в помещениях с высокой влажностью (ванная комната) терморегулятор выносится за пределы помещения и устанавливается возле выключателей света. По способу регулировки температурных режимов терморегуляторы подразделяются на механические, цифровые и программируемые.


Механический терморегулятор

Механический терморегулятор это самое простое и надежное устройство. Как правило выпускается с круговым переключателем на лицевой стороне и цветовым индикатором. Такой терморегулятор имеет несколько ступеней регулировки температурного режима, которые обозначаются цифровыми значениями от 1 до 5 и тд. Изменение режимов в таком случае осуществляется путем поворота переключателя по часовой стрелке. К представителям данных терморегуляторов можно отнести такие модели как DEVIreg 130 и DEVIreg 530.


Цифровой терморегулятор

Цифровой терморегулятор работает по такому же принципу что и механический но отличается от последних наличием дисплея. Температурный режим выбирается нажатием кнопок. При этом заданная температура отображается на экране. Использование цифрового дисплея и кнопок позволяет проводить регулировку температурного режима с точностью до 1 ºС. Наличие функции автоматического отключения и подачи питания, при снижении температуры, обеспечивает достаточно высокий уровень экономии электроэнергии.


Программируемые терморегуляторы

Программируемые терморегуляторы это более современные вид устройств позволяющих проводить более точную настройку работы теплого пола. С помощью таких терморегуляторов можно устанавливать температуру пола либо воздуха в почасовом режиме или по времени суток, исключая время, когда из-за отсутствия хозяев обогрев помещения не требуется.


Программируемые терморегуляторы чаще всего используется в случаях обогрева помещений непостоянного использования (например, прогрев пола только к вечеру или только утром), для обогрева помещений имеющих большую площадь (с целью экономии электроэнергии) и для постоянного отопления помещений с использование системы день/ночь.


Примечательно, что при использовании для обогрева высоких помещений теплого пола с программируемым терморегулятором экономия электроэнергии может достигать 75%.


Условно программируемые терморегуляторы можно разделить на "простые" и "сложные".


К "простым" относятся терморегуляторы которые имеют 3 стандартные программы и программируются на периоды суток - утро, день, вечер и ночь. К представителям таких терморегуляторов можно отнести модели серии DEVIreg 535 и и DEVIreg 550 в настоящее время снятые с производства.


К "сложным" относятся терморегуляторы которые поддерживают все возможные режимы регулировки теплого пола такие как:

- поддержание заданной температуры;

- работа по запрограммированному на неделю алгоритму;

- работа по показаниям датчика температуры пола, воздуха или их комбинации.


При этом такие терморегуляторы как Danfoss ECtemp Next Plus производимые DEVI обладают функцией самообучения, так называемой адаптивной функцией. Учитывая, что скорость нагрева каждого помещения различна и зависит от установленной теплоизоляции, мощности кабеля и толщины стяжки, наличие этой функции позволяет задать время, когда пол или помещение уже должны иметь нужную температуру, а время включения обогрева терморегулятор определит самостоятельно.


Программируемые терморегуляторы могут иметь расширенные возможности управления и настройки, как при помощи сенсорного экрана, так и с помощью специального приложения для iPhone или смартфонов на базе Android через беспроводную сеть WiFi, Интернет. К таким моделям можно отнести DEVIreg Smart в различном цветовом исполнении.


При использовании терморегулятора теплого пола нужно учитывать, что снижение температуры пола на 1ºС уменьшает потребление электроэнергии на 3 - 4 %.


Все терморегуляторы DEVI совместимы с теплыми полами сторонних производителей.


Примечание: Не рекомендуется использовать один терморегулятор для помещений с разными условиями эксплуатации (например кухня и ванная комната, спальня и ванная) или разными теплопотерями (балкон и комната). А также, если в разных зонах используется разные типы напольного покрытия с различной теплопроводностью.

devi.expert

Терморегулятор для теплого пола Devi: обзор модельного ряда

Краткое содержание

Обустройство электрического современного теплого пола, выполняемого чаще всего под стяжку, не только в презентабельных загородных особняках, но и в небольших квартирах, становится уже привычным способом обогрева, как основного, так и дополнительного. При обращении за комплектующими деталями к надежному производителю, каким является Devi, можно быть уверенным в долговременном эффективном функционировании всей системы.

Терморегуляторы Danfoss DEVI

Подготовительный этап

Выполнив стяжку над конструкцией электрического теплого пола, необходимо провести этап подключения его к электросети. Для управления температурным режимом на выбранном предварительно месте фиксируется терморегулятор, к которому крепятся провода, идущие от нагревательных элементов. Для определения значения температуры нагрева предусмотрен датчик, также соединяемый посредством кабеля с терморегулятором.

Подключение терморегулятора к электросети

Производитель Devi обязательно предлагает инструкция к каждой модели оборудования с подробным описанием каждой проводимой операции. Именно этими рекомендациями следует руководствоваться, устанавливая датчик или терморегулятор. Кроме того, схема подключения изображается на самом приборе, что значительно облегчает самостоятельно проводимое оборудование теплого пола.

Подключение сенсорного терморегулятора Devi

Рассматривая в качестве примера пользующийся популярностью терморегулятор марки Devi Devireg 535, следует отметить, что в комплект входит еще и температурный датчик. Перед установкой обязательно при помощи автомата, установленного в электрощитке, отключается подача тока во всем помещении.

Алгоритм установки

Прежде чем залить стяжку, готовится желоб, который потребуется, когда нужно будет устанавливать температурный датчик. Затем фиксируется гофрированная труба так, чтобы один конец находился в подрозетнике, а второй — в полу около нагревательных матов. Такое решение позволит быстро поставить датчик на подготовленное для него место в конструкции теплого пола после окончания настилки финишного покрытия на достигшую эксплуатационной прочности стяжку.

Монтаж и подключение терморегулятора Devireg 535

Для этого достаточно поместить датчик в гофру, а затем по подготовленному заранее желобу протолкнуть до упора на нужный участок теплого пола. Дальнейшая работа предполагает следующие этапы.

Установка теплого пола с правильным размещением терморегулятора

  • Подключается заземление, для чего снимается изоляционный слой с проводов, направляемых от нагревательного кабеля, длиной 6–8 см. Соединяются концы при помощи клеммника (специалисты рекомендуют серию WAGO 222-412) с защитным нулем (заземлением) питающего кабеля, который в рассматриваемой модели имеет желто-зеленый цвет.
  • Подготавливается к установке термический регулятор. Вначале снимается передняя панель вместе с рамкой. Для этого предусмотрен паз, находящийся внизу лицевой панели, на который можно надавить отверткой. Когда раздастся щелчок фиксатора, панель выдвинется вперед и терморегулятор легко разбирается.
  • Чтобы подключить нужные провода, на их концах снимается изоляционный слой длиной от 8 до 10 мм, а потом они зажимаются в клеммах в порядке, который отображает схема подключения. Все кабели, выводимые на верх для фиксации в терморегулятор, укладываются аккуратно, чтобы не вызывали помех при дальнейшем монтаже.

    Электрическая схема подключения терморегулятора теплого пола

  • Сам термический регулятор при фиксации в подрозетник выверяется по уровню.
  • Ставится на место рамка и защелкивается передняя панель. Для грамотной фиксации ее осторожным надавливаем до щелчка ставят в посадочное место. Одновременно устанавливается декоративная рамка.
  • Остается подать электропитание и провести тестовые испытания, показывающие правильно ли функционирует терморегулятор и датчик. В момент включения кнопки, находящейся с левой стороны на корпусе терморегулятора, загорается красный индикатор. На ЖК экране отобразится значение температуры теплого пола, которое передает датчик.

Обзорный анализ популярных моделей

С целью снижения энергозатрат на эксплуатацию теплого пола, выполняемого под стяжку, специалисты рекомендуют подбирать качественный терморегулятор. С этой целью многие отдают предпочтение продукции Devi.

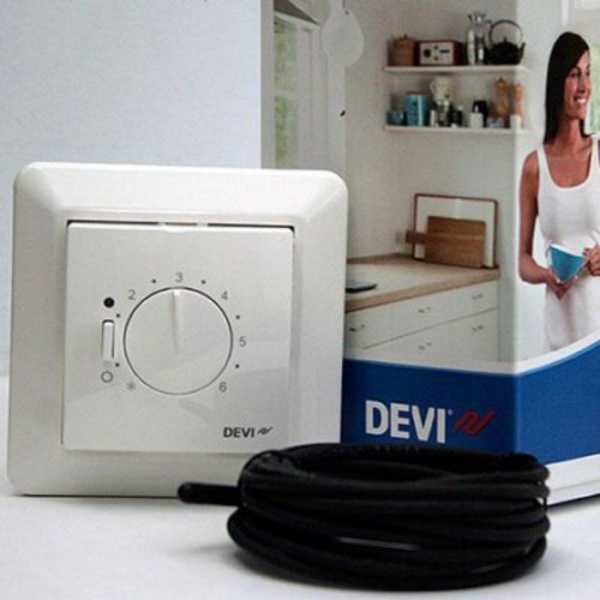

  • Термический регулятор Devireg 130 относится к ассортименту бюджетных изделий. В этой серии можно подобрать модели как для системы, выполненной под стяжку и предполагающей исполнение роли основного обогрева, так и для менее интенсивного варианта дополнительного устройства. Среди преимуществ отмечается понятная схема, несложная эксплуатация, автоматическое осуществление контроля неисправностей. Имеются приборы, оснащенные датчиками воздуха или непосредственно пола, а также комбинированные, например, Devireg.

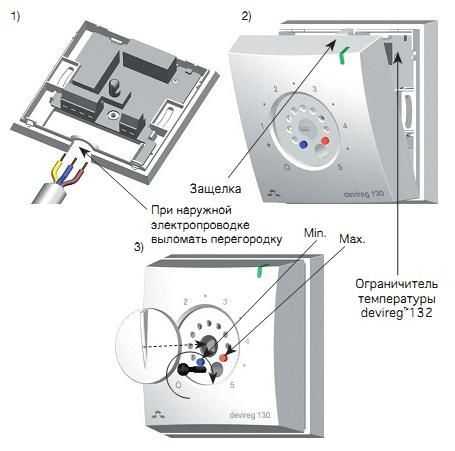

    Устройство регулятора Devireg 130

  • Функционирующий практически без сбоев регулятор из серии Devireg 530 способен поддержать любой теплый пол, уложенный под стяжку. На корпусе предусмотрен световой индикатор. Имеется поворотная ручка, посредством которой ведется управление, и кнопка, осуществляющая ручное выключение питания. Классический внешний дизайн позволяет органично разместить прибор в современном интерьере. Возможностью регулирования двух температурных параметров – окружающего воздуха и теплого пола обладает модель Devireg.

    Терморегулятор для теплого пола Devireg 530

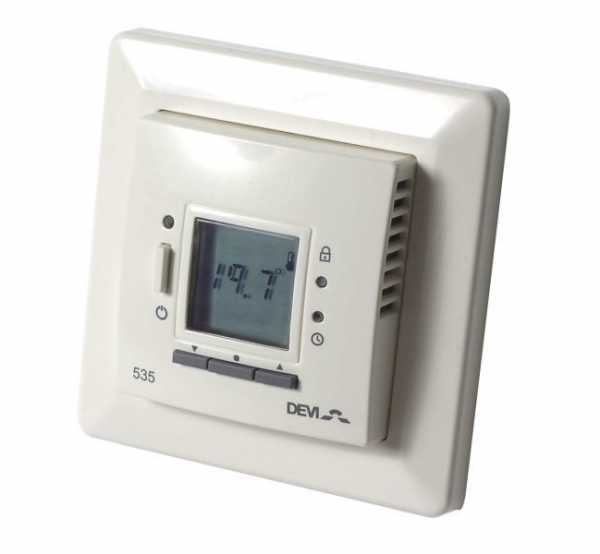

  • Модель Devi Devireg D535 ELKO используется, если теплый пол под стяжку ориентирован для выполнения полного отопления. Предусмотрены встроенные датчики, отражающие температурные показатели полового покрытия в диапазоне от 5 до 45°С и воздуха в пределах от 5 до 35°С. Устанавливается прибор в стену. Имеет защитный механизм от детей.

    Термостат DEVIreg D-535 ELKO

Изделия нового поколения

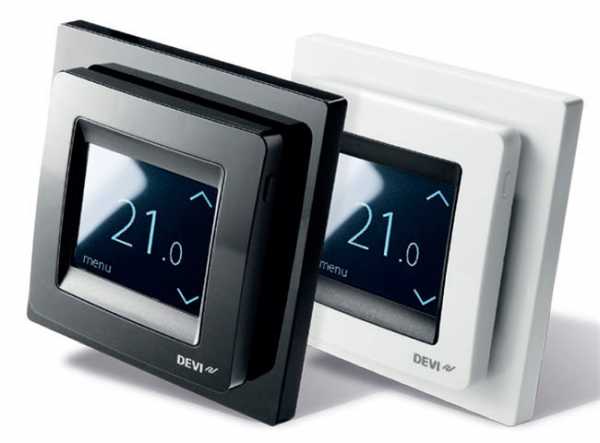

  1. Сенсорный регулятор Devireg Touch привлекает внимание современным дизайном панели с экраном. Он относится к разновидности универсальных приборов, способных управлять функционированием теплого пола, смонтированного под стяжку, любого вида.

    Примеры экранов терморегулятора DEVIreg Touch

Контролирует терморегулятор температуру не только пола, смонтированного под стяжку, но и окружающего воздуха. Оригинальная схема предполагает, что встроенный таймер будет создавать нужный по заданным параметрам микроклимат также в обозначенные промежутки времени. Это позволяет включать экономичный режим, снижая расход электропитания.

Современный регулятор характеризуется рядом отличительных характеристик:

  • противоударный дисплей, оснащенный подсветкой;
  • понятное меню;
  • быстрая настройка;
  • синхронизация с компьютером.

    Терморегуляторы для электрического теплого пола

Если схема подключения предполагает, что будет использован NTC датчик другого производителя, то регулятор Devireg Touch покажет оптимальную совместимость с ним. Оборудуя теплый пол, нужно учитывать, что на сайте Devi имеется возможность введения нужных параметров посредством их записи в короткий код. При первом включении этот код вводится в регулятор и введенные данные автоматически передадутся в память.

  1. Удобство пользования и широкий функционал предлагает терморегулятор DeviregTM Smart, который можно подключить со смартфона посредством использования приложения DevismartTM App. Для этого достаточно регулятор перевести в режим Access Point (модема). Руководствуясь указаниями мастера настройки можно без проблем пройти все этапы подключения. Код, который будет сгенерирован автоматически, позволяет скопировать настройки, если будет необходимость. Это можно сделать для любого количества других терморегуляторов, которые будут контролироваться на любом расстоянии при помощи DevismartTM App.

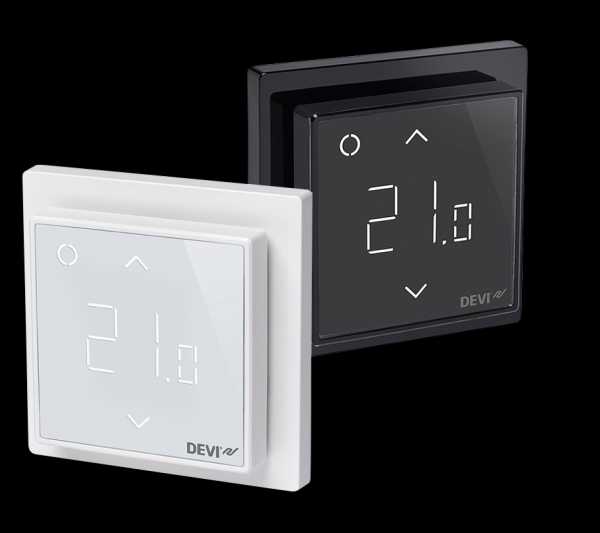

    Новый терморегулятор Devireg Smart

Компания Devi, благодаря обширному ассортименту, дает возможность подобрать все основные комплектующие, чтобы теплый пол функционировал безотказно. Наряду с терморегуляторами – механическими, электронными, интеллектуальными можно приобрести кабель Devi, а также более практичные и простые в укладке маты Devi. Схема подключения и подробные рекомендации по проведению всех этапов монтажа отражены в инструкции.

Видео: Монтаж терморегулятора

kaminyn.ru

Управление теплым полом | Danfoss

Теплый пол создает непревзойденный комфорт в помещении и позволяет дополнительно сэкономить до 10% энергии на отопление. В загородных домах распространены водяные теплые полы, тепловая энергия для которых берется от того же источника тепла, которым отапливается весь дом. Такая энергия получается значительно дешевле электрической, и эксплуатационные затраты на водяные теплые полы существенно ниже, чем на распространенные в городских квартирах электрические теплые полы. Рассмотрим, какое оборудование необходимо для комфортной работы водяного теплого пола.

В зависимости от напольного покрытия, максимальный комфорт достигается при температуре поверхности 23-26 С. Слишком высокая температура пола вредна для здоровья, поэтому в своде правил по отоплению установлена максимальная средняя температура поверхности пола в жилых помещениях 26 С. Чтобы достичь такой температуры на поверхности, в трубопроводы теплого пола нужно подавать теплоноситель с температурой 35-40 С. Проходя по трубопроводам теплого пола, теплоноситель остывает. Температура воды на выходе из змеевика теплого пола должна быть на 5-10 С ниже температуры на входе, иначе перепад температур будет ощущаться ногами, что некомфортно.

Котел нагревает воду до 60-80 С чтобы обеспечить подготовку горячей воды и прогреть радиаторы. Температура на входе и выходе из котла отличается, как правило, на 20 С. Чтобы обеспечить необходимую температуру для водяного теплого пола, применяют узлы смешения. Узел смешивает остывшую воду на выходе из теплого пола с горячей водой от котла и подает воду с температурой 35-40 С в контур теплого пола. Насос узла смешения обеспечивает циркуляцию воды в контуре теплого пола и небольшую разницу температур на входе и выходе из петли теплого пола, не более 10 С. Термостатический элемент с чувствительным элементом в подающем патрубке обеспечивает постоянную температуру в контуре теплого пола. Значение температуры можно отрегулировать в пределах 20...50 С в зависимости от толщины стяжки и типа напольного покрытия.

Теплый пол состоит из нескольких контуров. Как правило, один контур отапливает до 15 м2. Для достижения комфорта необходимо распределить теплоноситель по контурам теплого пола в соответствии с нагрузкой, т.е. длиной каждого контура. Для этого используют специальные распределительные коллекторы с преднастройкой. Преднастройка представляет собой прецизионный клапан со шкалой настройки. Каждому промаркированному положению соответствует определенное проходное сечение клапана. Положение каждого клапана определяют по таблице в зависимости от длины петли контура. Корректность настройки можно проверить с помощью расходомеров, установленных в каждом контуре.

С помощью узла смешения и коллекторов с расходомерами достигается подача необходимого количества теплоносителя в каждое помещение, пропорционально площади помещений. Но требуемая мощность отопления не постоянна. Она меняется в зависимости от времени суток и того, насколько ярко светит солнце, какую температуру воздуха в помещении установил пользователь. Наконец, если в комнате несколько дней никого не будет, владелец может без потери комфорта снизить температуру теплого пола или вовсе выключить напольное отопление.

Для регулировки температуры теплого пола в каждом помещении независимо служат комнатные термостаты с датчиком температуры теплого пола. Комнатный термостат измеряет температуру теплого пола и включает/отключает подачу теплоносителя в контур теплого пола данного помещения. Для включения/отключения подачи теплоносителя служат термоэлектроприводы, устанавливаемые на коллектор теплого пола. Если помещение большое и в одном помещении уложено несколько контуров теплого пола, сигнал от одного комнатного термостата подается одновременно на несколько термоэлектрических приводов - по числу контуров.

Простые комнатные термостаты позволяют автоматически поддерживать заданную температуру теплого пола. Более функциональные модели позволяют автоматически изменять температуру теплого пола, например, прогреть пол ко времени прихода с работы. Проводные модели подключаются с помощью обычного электрического кабеля, для удобного подключения служит распределительная коробка. Беспроводные модели работают совместно с приемником беспроводного сигнала и не требуют проводов для подключения.

Для небольших, не более 10м2, помещений вместо комнатного термостата можно использовать термомеханический регулятор температуры теплого пола. Такой регулятор поддерживает заданную температуру теплоносителя на выходе из теплого пола и, таким образом, управляет температурой самого теплого пола. Термомеханический регулятор не требует электроэнергии и поэтому особенно часто применяется в помещениях с повышенной влажностью - ванных комнатах.

Легко и быстро выбрать оборудование для теплого пола вашего дома можно с помощью бесплатного конфигуратора систем отопления коттеджей. Наглядные изображения и подробное описание позволят даже неспециалисту выбрать оптимальное решение.

Перейти в конфигуратор

dom.danfoss.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
