Термостат Danfoss RTR 013G7090 Данфосс термоголовка терморегулятор радиаторов отопления
В связи с ежедневными изменениями курса валют ЦБ и большой нагрузкой временно принимаем заказы от 30 000 р. У Вас есть перечень необходимых материалов? — присылайте на
почту [email protected] (расчет актуальных цен выполняем бесплатно).
Термостат Danfoss RTR 7090 шкала 1-5 t=5-26°C (013G7090) с клеммным соединением — термоголовки радиаторов
- Описание
- Документация
- Отзывы
- Доставка
Характеристики
| Товар | |
| Страна | Дания |
| Высота, мм | 81 |
| Ширина, мм | 56 |
| Бренд | Danfoss |
| Серия | Rtr |
| Модель | Rtr 7090 |
| Материал | Латунь |
| Длина, мм | 56 |
| Цвет | Белый |
| Назначение | Для радиаторов отопления |
| Гарантия | 1 год |
Бренд (рус. )
|
Данфосс |
| Наличие | Есть |
| Чувствительный элемент | Жидкостный |
| Соединение | Клеммное |
| Шкала | 1-5 |
| Время закрытия, мин | 22 |
| Диапазон настройки температуры, °c | 5-26 |
Макс. температура чувств. элемента, °c
|
50 |
| Макс. температура теплоносителя, °c | 120 |
Макс. давление теплоносителя, бар
|
10 |
| Нулевая отметка | Нет |
| Дистанционная настройка | Нет |
Каталог продукции 2020
Справочник монтажника
Декларация о соответствии
Заключение СЭС
Информационное письмо
+ Добавить комментарий
//»ProductVideo»
Бренд:
Данфосс
Серия:
Rtr
Модель:
Rtr 7090
Страна:
Дания
Артикул:
013G7090
Терморегуляторы для радиаторов отопления: конструкция, виды и приемы монтажа.
Терморегуляторы (термоголовки) Danfoss (Данфосс)Сегодня мы поговорим о терморегуляторах отопления и будет делать это на примере терморегуляторов отопления Данфосс. Мы рассмотрим конструкцию данных приборов, типы и приемы монтажа.
Радиаторный терморегулятор — это устройство, предназначенное для индивидуального регулирования температуры воздуха в отапливаемом помещении, ее поддержании на постоянном заданном уровне, путем открытия / закрытия подачи теплоносителя в радиаторы отопления. Регулирование подачи теплоносителя происходит вручную (сегодня это уже редкость) или автоматически. Основная задача терморегулятора и терморегуляторы Данфосс здесь не исключение – это экономия тепла за счет отключения отопления при достижении заданной температуры воздуха в помещении. Благодаря использованию терморегуляторов максимально используются теплопоступления от других источников тепла: солнечного освещения, работающей бытовой техники, тепла человека.
Кстати, радиаторные терморегуляторы Danfoss могут иметь и другие названия: термоголовки Danfoss, термостаты Danfoss.
Необходимо помнить, что терморегуляторы экономят тепло при условии организованного учета тепла или наличия собственного газового или электрического котла. Конечно, и те собственники жилья, которые платят фиксированную цену за отопление в месяц могут получить пользу от использования термоголовок Danfoss, но она будет выражаться лишь в комфортном микроклимате, что, согласитесь, тоже немало.
Конструкция терморегуляторов
Конструкция терморегуляторов для радиаторов включает в себя 2 основных элемента:
Термостатические элементы (термостаты) бывают трех видов:
-
ручные термоголовки снабжены вентилем, который при повороте рукоятки регулирует подачу теплоносителя.
-
механические термоголовки могут поддерживать желаемую температуру в помещении автоматически.
Принцип работы механических термоголовок заключается в нагревании сильфона, который давит на шток клапана, уменьшая проход теплоносителя.
-
электронные термоголовки работают от батареек, т.е. являются энергозависимыми и взаимодействуют со штоком клапана при помощи электродвигателя и микропроцессора.
Принцип работы механических термоголовок заключается в нагревании сильфона, который давит на шток клапана, уменьшая проход теплоносителя.
Условные обозначения:
1. Газоконденсатный сильфон 2. Сальник 3. Предварительная (монтажная) настройка 4. Кран-букса 5. Присоединительный механизм 6. Успокоитель потока 7. Уплотнение сфера-конус 8. Корпус клапана
Термостатический клапан изготавливается из латуни и имеет традиционный механизм с рабочим прижимным конусом, входящим в седло и таким образом уменьшающим его проходное сечение. Отличие от обычного ручного вентиля заключается в том, что прижимной конус прикреплен к нажимному штоку с пружиной, часть нажимного штока выходит наружу.
Нажатие на конец штока производит второй элемент – термостатическая головка. Здесь имеется прямая зависимость: чем сильнее нажатие, тем меньше проходное отверстие клапана. Терморегулятор таким образом выполняет количественное регулирование, т.е. уменьшает количество поступающей горячей воды в радиаторы отопления, а не качественное, на температуру теплоносителя он не влияет. Температурный диапазон регулирования термоголовок составляет у разных производителей от 5-6 до 28 градусов. При необходимости этот диапазон можно уменьшить при помощи двух ограничительных штифтов.
Термоголовка устроена также достаточно просто. Рассмотрим конструкцию механической термоголовки Данфосс. На рукоятке нанесена температурная шкала. Поворачивая рукоятку настройки относительно метки, вы изменяете температурную настройку. Внутри корпуса терморегулятора находится небольшой гофрированный герметичный контейнер – сильфон, который заполнен термореагирующим веществом. В качестве термореагирующего вещества может использоваться газ (например, термоголовка Danfoss RTR 7090) или жидкость (например, Danfoss RAE-K 5034).
Конструкция сильфона обеспечивает многократные циклы сжатия и расширения без потери прочности и герметичности. Также внутри термоголовки имеется шток термоголовки и присоединительный механизм, который фиксирует термоголовку на термостатическом клапане. Достоинством механических термостатических головок, и термоголовки Данфосс тут не исключение, является то, что они энергонезависимы, т.е. работают без подключения к электропитанию.
Конструктивное отличие механических терморегуляторов отопления от электронных заключается в отсутствии сильфона с термореагирующим веществом. В таких терморегуляторах вместо сильфона под корпусом находится микропроцессор и электродвигатель, которые питаются от батареек. Преимущества такого устройства термоголовок мы рассмотрим ниже.
Виды и типы термоголовок
Виды и типы термоголовок мы будем рассматривать на примере терморегуляторов Danfoss.
В зависимости от типа термореагирующего вещества все механические термоголовки Danfoss подразделяются на:
- радиаторные терморегуляторы Danfoss с жидкостным температурным датчиком:
на январь 2022 года это, например, такие модели:
-
радиаторный термостат RTRW с жидкостным встроенным температурным датчиком
-
термостат RTRW-K с жидкостным температурным датчиком
-
радиаторный термостат с выносным датчиком с жидкостным заполнением RAE 5056, 2м
-
радиаторный термостат с жидкостным заполнением RAE 5054 RTR/RA
-
радиаторный термостат с жидкостным заполнением RAE-K 5034 М30х1,5
-
радиаторный термостат с жидкостным заполнением RAE-K 5134 М30х1,5 с настройкой на 0 и ряд других моделей.

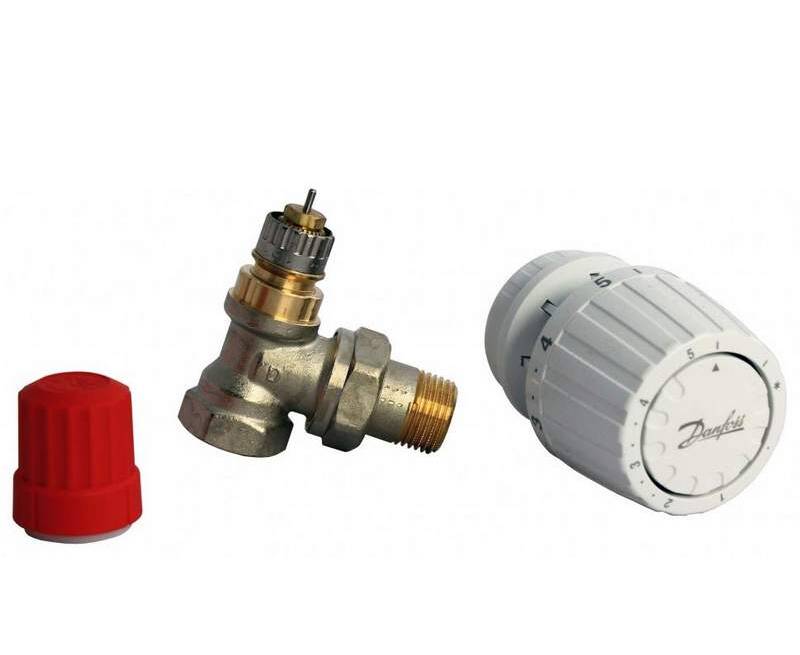

Обратите внимание, это термостаты, для их монтажа нужно приобрести дополнительно клапаны или купить сразу комплекты: термостат плюс клапан (также есть в ассортименте Danfoss).
- терморегуляторы отопления Данфосс с газонаполненным температурным датчиком:
например,
- термостат RTR 7090 с газонаполненным температурным датчиком
Основным преимуществом термоголовок Danfoss второго типа, т.е. с герметичным газоконденсатным сильфоном является более высокая скорость реагирования на изменение температуры (на 30%) и соответственно более эффективная экономия тепла. Газоконденсатные сильфоны имеют и лучшие характеристики регулирования за счет наибольшего хода штока (на 30%) при отклонении температуры в помещении от установленной настройки. Специальная конструкция дросселя клапана уменьшает вероятность загрязнения, при этом, если это все-таки произошло, то конструкция допускает очистку без использования специальных инструментов.
Сильфоны терморегуляторов Данфосс после заполнения газоконденсатной смесью запаиваются, это дает их абсолютную герметичность по сравнению с сильфонами с жидкостным или парафиновым заполнением. Более того газоконденсатная смесь не стареет от времени, что обеспечивает стойкую работу терморегулятора в течение всего срока эксплуатации, который составляет более 1 млн. циклов или приблизительно 60 лет.
Все более популярными становятся у потребителей электронные термоголовки. Преимущества электронных термоголовок в том, что их датчик реагирует на изменение комнатной температуры в течение 1 минуты и передает управляющий сигнал на электродвигатель, который, в свою очередь, воздействует на шток термоклапана, уменьшая или перекрывая подачу теплоносителя в радиатор. Это позволяет точнее и оперативнее регулировать отопление. Так при использовании электронных терморегуляторов Danfoss экономия тепловой энергии может составлять до 46%.
Еще одним преимуществом использования электронных термоголовок является возможность настройки программ в течение суток и дней недели.
Дополнительно электронные термоголовки Danfoss предоставляют пользователю возможность управления через мобильное приложение и интернет. Необходимо только помнить, что электронные терморегуляторы энергозависимы и за их питанием необходимо следить.
В зависимости от местонахождения и монтажа радиатора существуют:
-
термоголовки со встроенным термодатчиком. Их конструкцию мы рассмотрели выше. Такая термоголовка эффективно и правильно работает, когда она установлена горизонтально и вокруг нее имеется свободная циркуляция воздуха.
-
термоголовки с выносным термодатчиком. Такие термоголовки используются, когда нет возможности горизонтально установить терморегулятор или к нему нет свободного доступа воздуха. Необходимость использовать такие термоголовки часто возникает, когда радиаторы расположены за плотными шторами, широкими и низко расположенными подоконниками или рядом с ними находятся другие источники тепла.
В такой конструкции терморегулятора выносной датчик крепится обычно к стене и соединяется с термоголовкой при помощи капиллярной трубки длиной от 5 до 20 метров
-
термоголовки с выносным регулятором температуры. Их применение аналогично применению термоголовок с выносным датчиком плюс такие термоголовки удобны, когда доступ к регулятору затруднен, например, декоративной решеткой. Различие заключается в том, что терморегулятор монтируется на стену, а клапан управляется адаптером через капиллярную трубку.
В такой конструкции терморегулятора выносной датчик крепится обычно к стене и соединяется с термоголовкой при помощи капиллярной трубки длиной от 5 до 20 метров
Монтаж термоголовок
Монтаж термоголовок на радиатор отопления не представляет труда. Необходимо отметить, что лучше покупать комплект термоголовка и клапан одного производителя, тогда вам не придется переживать об их совместимости и их стыковочные резьбы будут точно совпадать. Стандартные резьбы на термоклапанах М28х1,5 или М30х1,5. В термоголовках Danfoss имеется своя запатентованная система подключения с резьбой М23,5х1,5.
Крепление термоголовки к термоклапану может быть выполнено двумя способами:
-
на резьбе,
-
на защелке.
Для выполнения монтажа сначала открутите колпачок на клапане, там вы увидите резьбу, на которую нужно накрутить термоголовку. Но сначала на самой термоголовке вам нужно выставить максимальное значение температуры. Теперь прикручивайте термоголовку к клапану. Если термоголовка устанавливается при помощи системы click, то она не накручивается, а просто защелкивается на клапане. Если после установки термоголовка вращается нормально, то конструкция собрана правильно.
ТСЦ Рэлсиб предлагает следующие виды терморегуляторов Danfoss:
- электронный терморегулятор Danfoss Ally™ (с управлением через интернет). Он позволяет настраивать температуру в доме дистанционно через интернет, его можно подключить к умной колонке — и управлять теплом с помощью голоса (при наличии шлюза Danfoss Ally™ Gateway). Радиаторный термостат Danfoss Ally™ является компактным и простым в управлении устройством с ручным колесом регулирования и одной кнопкой. Установка и настройка термостата Danfoss Ally™ не представляют сложности, процесс установки занимает 30 секунд, а взаимодействие осуществляется с помощью вашего смартфона.
Радиаторный термостат Danfoss Ally™ является компактным и простым в управлении устройством с ручным колесом регулирования и одной кнопкой. Установка и настройка термостата Danfoss Ally™ не представляют сложности, процесс установки занимает 30 секунд, а взаимодействие осуществляется с помощью вашего смартфона.В нашей компании вы также можете купить шлюз Danfoss Ally™ Gateway для управления отоплением через интернет. Чтобы цена была более низкой вы можете купить комплект Danfoss Ally™ Starterpack, в который входят 1 терморегулятор и 1 шлюз.
|
|
|
|
| Электронный терморегулятор Danfoss Ally™ | Шлюз Danfoss Ally™ Gateway | Комплект Danfoss Ally™ Starterpack (терморегулятор + шлюз) |
