Терморегулятор Danfoss для радиатора отопления: инструкция, основные виды
Поддерживать комфортную температуру, открывая окна и проветривая помещения, не всегда возможно и экономически неразумно. Дорогое тепло тратится на обогрев улицы, а сквозняки вызывают простуду. Решить проблему поможет терморегулятор Данфосс для радиатора отопления, в автоматическом режиме регулируя теплоотдачу батареи.
Содержание
- О компании
- Функции терморегулятора
- Виды конструкций
- Основные технические характеристики
- Достоинства и недостатки
- Модельный ряд
- Особенности монтажа, настройки и эксплуатации
О компании
Фирма Данфосс основана в 1933 годуДатская компания Danfoss A/S — международный концерн, производящий тепловое и холодильное оборудование. Фирма основана в 1933 году, штаб-квартира расположена в Норборге (Дания).
В ассортименте присутствуют средства автоматизации для комплексов теплоснабжения, вентиляции и кондиционирования зданий. Заводы выпускают запорную и регулирующую арматуру.
Многолетний опыт конструирования и изготовления специализированной техники позволяет компании выпускать конкурентоспособную продукцию. По оценкам экспертов до 30% устройств для тепловой автоматики на территории России поставляет Данфосс. Вся продукция соответствует Европейским нормам качества.
Функции терморегулятора
Комфорт подразумевает поддержание разных температурных режимов в комнатах и помещениях квартиры или частного дома. Сделать это в условиях централизованного отопления без регулирующей аппаратуры невозможно по нескольким причинам:
- Радиатор имеет строгие параметры и при изменении температуры теплоносителя будет греться больше или меньше независимо от желания собственника.
- Температура теплоносителя одинакова на входе радиаторов во всех комнатах квартиры и зависит только от работы котельной.
- При подаче слишком горячей воды (пара) в комнатах будет жарко, душно и сухо.
Единственным способом регулирования микроклимата является установка термостата.
Алгоритм действия:
- Изменяя положение регулировочной головки, выставляют терморегулятор на батарею Danfoss в необходимый режим работы.
- При низкой температуре в комнате клапан регулятора находится в открытом положении и теплоноситель в радиатор поступает без ограничения — батарея работает на полную мощность, комната прогревается.
- При достижении требуемой температуры регулятор постепенно перекрывает поток теплоносителя, направляя часть горячей воды в обход батареи по центральному стояку — батарея отдаёт меньше тепла, температура в комнате понижается.
Скорость и точность реагирования терморегуляторов Danfoss для радиаторов отопления зависит от конструкции прибора.
Виды конструкций
Виды регуляторовЛюбые конструкции радиаторных терморегуляторов Danfoss построены и работают по похожей функциональной схеме. Есть вентили с ручной и автоматической регулировкой.
В случае ручной регулировки пользователь по мере необходимости закрывает или открывает подачу теплоносителя в радиатор. Способ неудобно использовать осенью и весной, когда температура значительно изменяется в течение суток.
Вентиль автоматического устройства открывается или закрывается при изменении температуры воздуха в помещении без участия человека.

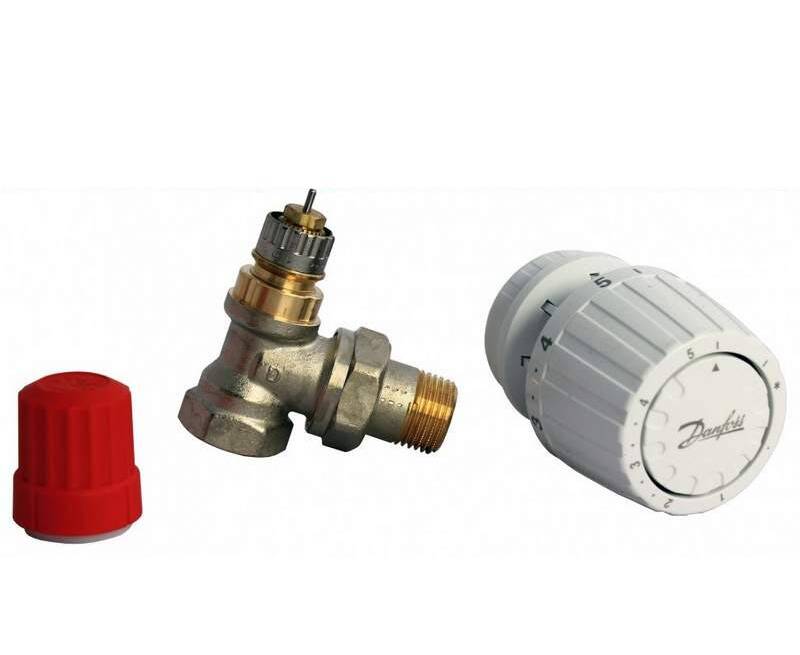

Конструкция автоматического терморегулятораВ состав автоматического прибора входят:
- Корпус термоголовки с расположенным на ней регулятором и шкалой настройки.
- Сильфон, наполненный газоконденсатной жидкостью или газом.
- Кран-букса, управляющая работой клапана.
- Арматура для установки на подводящие теплоноситель к радиатору трубы.
Принцип работы заключается в том, что в зависимости от температуры воздуха в помещении газ, находящийся в сильфоне, расширяется при нагреве или сжимается при охлаждении. При расширении подвижная часть термоголовки перемещает шток и клапан, изменяя размер отверстия, через которое теплоноситель попадает в радиатор. При охлаждении газа в сильфоне шток перемещает клапан в открытое положение — батарея греется сильнее.
В качестве наполнителя сильфона используют специальные жидкости, парафин, газ или газовый конденсат. Данные исследований Рейнско-Вестфальского технического университета, показывают, что по скорости и точности реакции лучшими параметрами обладают газонаполненные регуляторы.
Патент на изобретение газовых устройств принадлежит компании Danfoss и только эта фирма производит такое оборудование.
Основные технические характеристики
Для пользователя важны потребительские качества и товара и его безопасность.
Любой регулятор температуры на батарею Данфосс гарантированно выдержит следующие параметры:
- рабочее давление в системе — до 10 Атм;
- испытательное давление — до 16 Атм;
- максимальную температуру теплоносителя — 120 градусов;
- пределы регулирования температуры — от 5 до 26 градусов.
При выборе обращают на присоединительные размеры регулятора. В ассортименте компании аппаратура на 10, 15, 20 и 25 мм.
Существуют корпуса, рассчитанные на прямое или угловое присоединение, что учитывают при покупке. При необходимости приобретают дополнительную арматуру.
При покупке приборов, работающих от электроэнергии, обращают внимание на способ питания регулятора: от аккумуляторов, сети, или от блока питания.
Установщики теплотехнического оборудования отмечают положительные качества радиаторных терморегуляторов Danfoss:
- Экономию до 50% энергии за счёт поддержания нужной пользователю температуры в помещении. Особенно важно это свойство в частных домах или в квартирах, оборудованных индивидуальными приборами учёта потреблённого тепла.
- Быстрое автоматическое реагирование на изменение температуры воздуха в помещении.
- Простая установка на любые стандартные радиаторы, доступный ассортимент переходников и фитингов на трубы любых размеров и любой конфигурации трубопровода. Монтаж на системы с нижней, верхней, угловой подводкой в одно- и двухтрубных системах.
- Надёжность и большой срок службы при соблюдении правил эксплуатации.
- Наличие функций блокировок от несанкционированного снятия и разборки, что важно для безопасности, особенного для защиты детей от ожогов.
- Современный дизайн.
- Возможность приобретения прибора с выносным датчиком температуры, который может быть установлен на расстоянии до 5 м от радиатора. Опция помогает поддерживать нужный уровень комфорта в любой точке комнаты.
Как недостаток отмечают высокую стоимость — цена самых дешёвых образцов начинается от 15 Евро. Некоторые пользователи считают отрицательной стороной верхнюю границу регулировки 26 градусов, но такую температуру предпочитает минимальное количество людей.
Модельный ряд
Данфосс производит регуляторы с 1943 года. С 2009 года в серию запущена единая серия терморегуляторов для радиаторов, обозначенная индексом RA.
В 2016 году фирма презентовала локализованную под российский рынок линейку с обозначением RTR. Приборы приспособлены для условий эксплуатации в теплоцентралях нашей страны с учётом качества теплоносителя и параметров гидравлического давления.
При покупке регуляторов обязательно принимают во внимание сведения, содержащиеся в инструкции к автоматизированному регулятору отопления Данфосс.
Регулирующие клапаны типа RTR:
- Приборы для двухтрубной системы с насосами — RTR-N, обладающие повышенным сопротивлением. В составе прибора имеется устройство монтажной настройки для выполнения гидравлической балансировки системы отопления.
- RTR-G клапаны повышенной пропускной способности для насосной однотрубной или двухтрубной гравитационной системы отопления.
В квартирах и частных домах наиболее востребована серия приборов RTR7000, в которую входят приборы:
- RTR 7090 и 7091 со встроенным температурным датчиком и регулировкой температуры от 5 до 26 оС, серия 7091 может быть настроена на 0оС.
- RTR 7092 оснащены выносным датчиком* и устройством фиксирования минимальной и максимальной температуры (ограничитель хода).
- RTR 7094 — защищены от несанкционированного вмешательства в работу, встроенный датчик, предотвращающий замерзание.
- RTR 7096 защищён специальным кожухом, имеет ограничения регулировки температуры, датчик в приборе выносной*.
Выносной датчик присоединяется к прибору сверхтонкой трубкой длиной до 2 м.
Датчики с жидкостным заполнением обозначаются RTRW.
При замене датчиков старых серий RTD, RA на приборы RTR следует пользоваться таблицей.
Новая серия | Эквивалент | |
RTR 7090 | RA 2994 | RTD 3640 |
RTD 3110 | ||
RTD-R | ||
RTD 7092 | RA 2992 | RTD 3642 |
RTD 3120 | ||
RTD 7094 | RA 2920 | RTD 3120 |
Варианты замены более редких регуляторов можно найти в приложении к инструкции.
Особенности монтажа, настройки и эксплуатации
Установить терморегулятор несложно самостоятельно. Если в комнате несколько радиаторов, устройство устанавливают на каждую батарею либо на самую мощную.
Если радиатор не оборудован отсекающими кранами на входе и выходе, работы проводят только летом. Если батарею можно исключить из общего контура, терморегулятор можно установить в любое время.
Алгоритм монтажа:
- При необходимости отключают отопление, сливают воду из системы.
- Проводят разметку с учётом длины патрубков и переходников.
- Если лишний участок трубы придётся срезать, на оставшемся участке изготавливают резьбу, используется плашка необходимого размера. В контур из полипропиленовых труб наваривается необходимый фитинг.
- На резьбу наматывают уплотнитель (лён, ФУМ-лента) и наворачивается клапан. На корпусе стрелкой указано движение теплоносителя, оно должно строго выдерживаться.
- В зависимости от модификации уплотнение производится резиновыми прокладками или конусной частью корпуса. Шлифовка абразивными материалами сочленений запрещена.
- Согласно инструкции, на корпус регулятора надевается термоголовка.
- Проводят пробный пуск, устраняют протечки.
Окончательную настройку термоголовки Данфосс для радиаторов проводят после подачи горячей воды в систему отопления.
Производитель даёт несколько важных советов по эксплуатации, позволяющих добиться наибольшего эффекта от установленного оборудования:
- если в комнате терморегуляторами оборудовано несколько батарей, они подлежат одновременной регулировке;
- при проветривании термостат отключают, чтобы не последовало повышенного расхода тепла;
- в режиме ожидания температуру не понижают больше чем на 3 градуса по сравнению с обычными показателями — сэкономленная энергия будет потрачена на повторный прогрев комнаты.
Установка терморегуляторов на радиаторы отопления — отличный способ решить проблему экономии энергоресурсов и автоматически поддерживать комфортную температуру в каждом из помещений квартиры. Установка приборов проста, не занимает много времени. Важно правильно выбрать прибор и выполнять инструкцию по эксплуатации — в этом случае устройство прослужит без поломок несколько десятков лет.
Радиаторные терморегуляторы Danfoss
Радиаторный терморегулятор был изобретён более 60-ти лет назад компанией «Данфосс». На сегодняшний день в мире установлено более 400 миллионов терморегуляторов нашего производства.
Радиаторные регуляторы Danfoss
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
|
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
