Содержание

Электропечи и термопеналы в Крыму | Севастополе

Электропечи, термопеналы

Многим типам электродов перед использованием для сварки требуется специальная процедура – прокалка. От этого во многом зависит качество и герметичность будущего сварного шва. Процедура прокалки выполняется при помощи специальных электропечей или термопеналов.

Устройства для прокаливания электродов

Термопеналы представляют собой переносные устройства небольших размеров, которые используются в основном на малых предприятиях. Помимо самого процесса прокаливания, такие приборы подходят для хранения электродов.

Термопечи отличаются вместительностью – в них входит больший объем электродов. Кроме того, в печах достигается более высокая температура, у них есть дополнительные функции для настройки просушки, прокаливания. Основная цель предварительной обработки электродов заключается в сокращении количества влаги, содержащейся в их покрытии. Процесс занимает полтора-два часа.

Особенности пеналов-термосов

Пеналы-термосы имеют определенные особенности:

При необходимости хранения большого количества электродов используется несколько пеналов;
Прямоугольная конструкция позволяет ставить приспособления одно на другое;
Емкость герметично закрывается, чтобы достигался эффект термоса;

Пеналы изготавливаются из термоизоляционных материалов, такая изоляция отделяет также рабочую камеру от внешней части;
Для удобства переноски во многих моделях имеется ручка. Она же служит подставкой при горизонтальном расположении пенала.

Особенно важно использовать пенал-термос в весенний и осенний период, когда повышается влажность воздуха. Отсыревшее покрытие электрода не позволяет создавать качественные сварные швы.

Как выбрать электропечь для прокалки электродов

Электропечи для прокалки электродов различаются определенными параметрами, которые следует учитывать при выборе оборудования. Так, бывают модели с электронным и ручным типом управления. В первых можно устанавливать температурный режим и время работы. Во вторых те же параметры задаются вручную.

Печи делятся на стационарные и переносные. Некоторые из них выполняют только просушку, другие используются для сушки и прокалки. Снаружи любая печь выглядит как шкаф небольших габаритов с наружным кожухом из металла. Изнутри стенки покрыты керамическим либо волоконным теплоизоляционным материалом.

В каждом устройстве установлен термостат с широким диапазоном регулировок. Внутри располагаются полки, на которые укладываются электроды. Электропечь может оснащаться тепловым экраном, что позволяет обеспечивать максимальное сохранение тепла.

К преимуществам электропечей относятся длительный срок службы ТЭНов трубчатой конструкции, надежная защита от ударов, безопасность в экологическом плане. Полимерно-порошковое покрытие кожуха надежно защищает его от внешних воздействий. Для испарения продуктов нагрева, испарений системы комплектуются вытяжкой. При выборе печи следует учитывать состояние электропроводки и возможности сети электропитания.

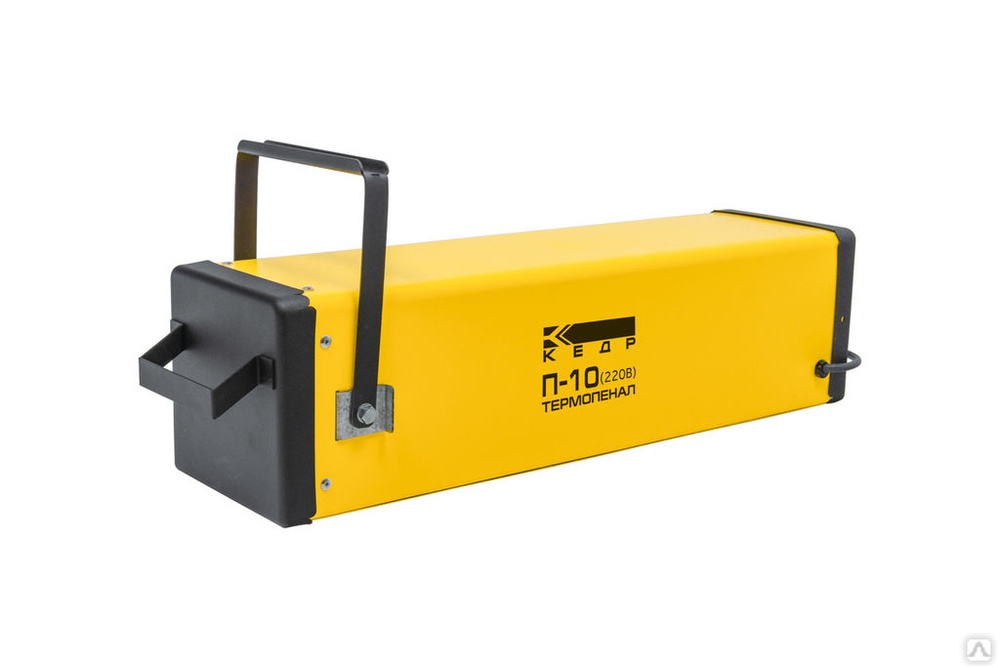

Термопенал для электродов

Термопенал — это специальное оборудование для сушки и прокалки электродов. О необходимости прокалки электродов было сказано уже неоднократно. Посредством обработки, таким образом, электроды приобретают прочность и значительные улучшения в работе. Они не подвержены всевозможным реакциям и окислам, и за счет воздействия большого уровня температур, работают дольше и не крошатся.

Все эти качества достигаются при обкалке электродов при высоких температурах в специальных печах, которые конкретно предназначены для просушки электродов. Но дабы не утратить этих свойств и поддержать это полезное состояние, при котором электроды будут более прочными и качественными в работе, их необходимо содержать в специальном термопенале, который предназначается для хранения электродов после прокалки на рабочем месте. Рассмотрим данное оборудование более детально.

Термопенал — применение и эксплуатация

Термопеналы осуществляют две функции, а именно поддерживают температуру, при которой необходимо содержать электроды для сохранения всех вышеперечисленных свойств, и второй функцией является прогревание электродов. Дело в том, что закаливание электродов в печах не целесообразно проводить более трех раз, это приводит к истощению структуры электрода и к его некачественной работе, и делает электрод более хрупким. Поэтому для поддержания необходимой температуры, в которой наиболее благоприятно содержать электроды, осуществляется таким устройством, как термопенал.

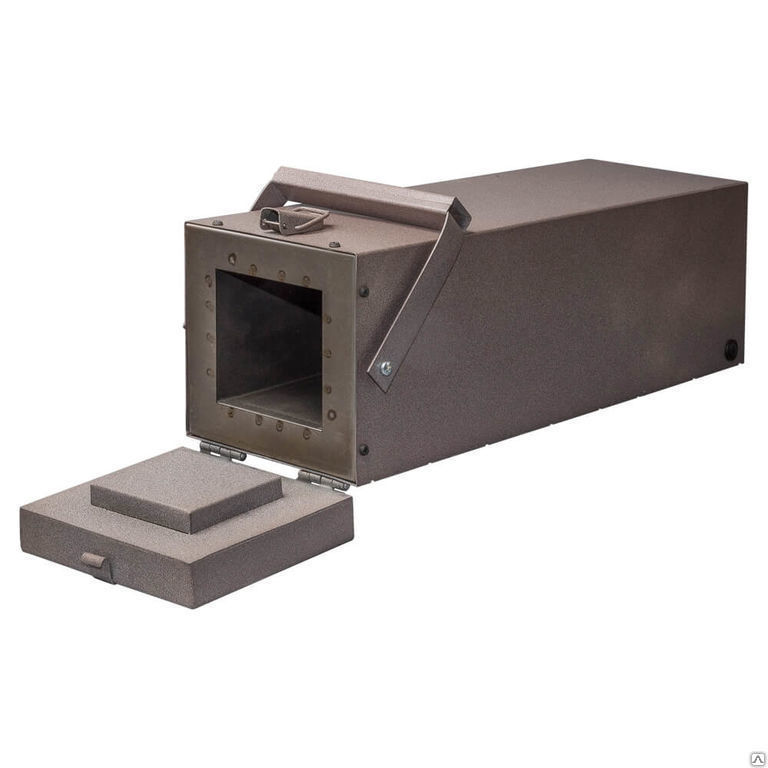

Конструкция термопенала

Конструкция термопеналов выполнена в виде небольшого ящика с дверцей. Внутри данного корпуса, имеется специальное термоустройство, которое и выполняет процесс поддержания температуры. Вообще работа термопенала основана на принципе работы термоса, то есть на сохранении нужного уровня температуры, за счет термостата.

Камера с размешены внутри термостатом непременно отделывается слоем термоизоляции. Для достижения наибольшего эффекта. Сам термопенал имеет два вида крышек, одна из которых имеет поворотную систему, другая является прочно прикрепленной к корпусу. Конструкция подразумевает разделение на отделы, в которых можно хранить различные виды электродов.

Термопенал является чрезвычайно удобным и необходимым элементом оснащения при любом виде сварочных работ. Поскольку при сварочной работе возникает необходимость передвижения с одного рабочего места на другое, есть вероятность попадания электродов под дождь или снег, таким образом, существует опасность намокания электродов. В данном же случае при использовании термопенала такая вероятность исключается, к тому же при нечаянном намокании электроды могут быть высушены посредством термопенала.

Характеристики термопенала

Их вес не обладает большими размерами, и в зависимости от модели и модификации термопенала, может варьироваться в разных пределах.

Однако средний вес термопенала равен порядка трем килограммам. А вот количество вмещаемых электродов является уже важной характеристикой термопенала, которую необходимо рассматривать при выборе данного оборудования. средним весом электродов, которые могут быть загружены в термопенал, является вес в три килограмма. Однако, опять же от модельного вида термопенала, данные характеристики могут быть другими, и в большую и в меньшую сторону.

Температура, которую способен выдавать термопенал может иметь различия и варьируется в диапазоне от нуля градусов до ста двадцати градусов. То есть является достаточно большой, для поддержания нужного состояния электродов. Термопеналы могут функционировать от самого сварочного аппарата, а так же от сети, однако потребление ими мощности, является достаточно экономичным. Рабочей мощностью термопеналов может быть мощность, не выходящая за пределы ста Ватт.
