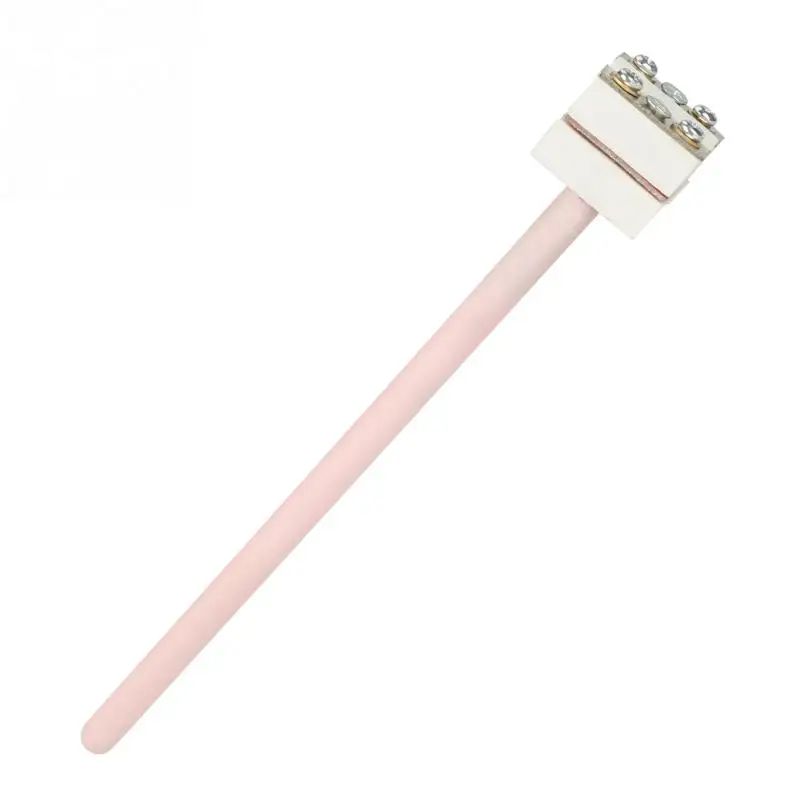

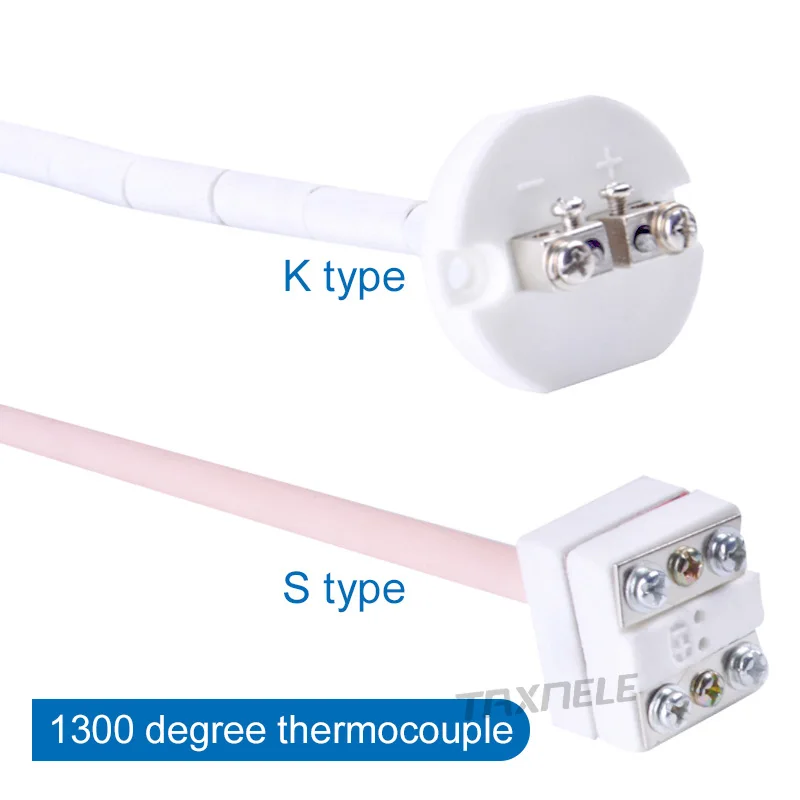

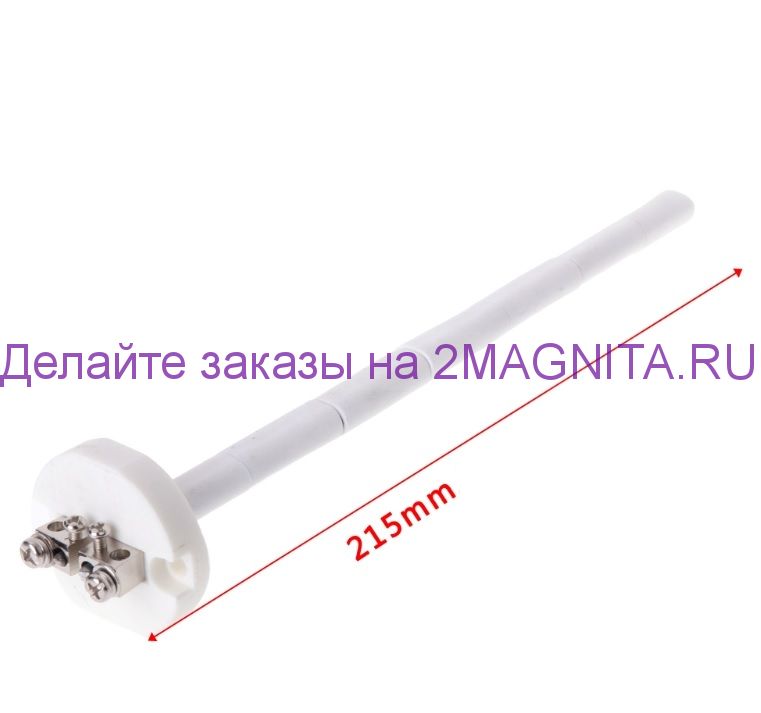

Термопары 1300 градусов: Термопара ТХА 1300°С (бескорпусная)

Термопара тп3, ТХА, тип К, +1300°С, хромель-алюмель в None | Объявления

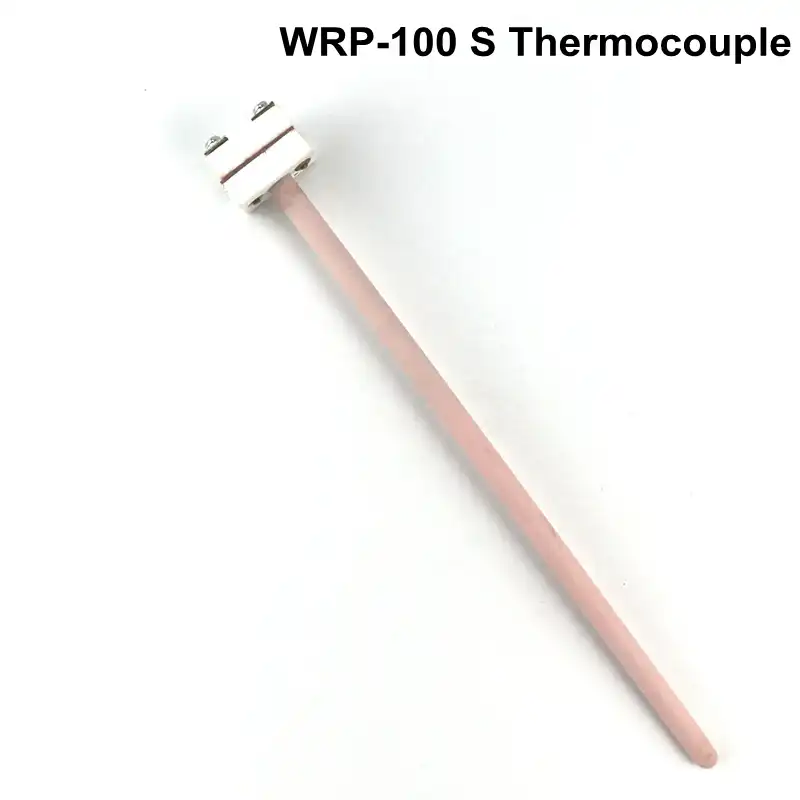

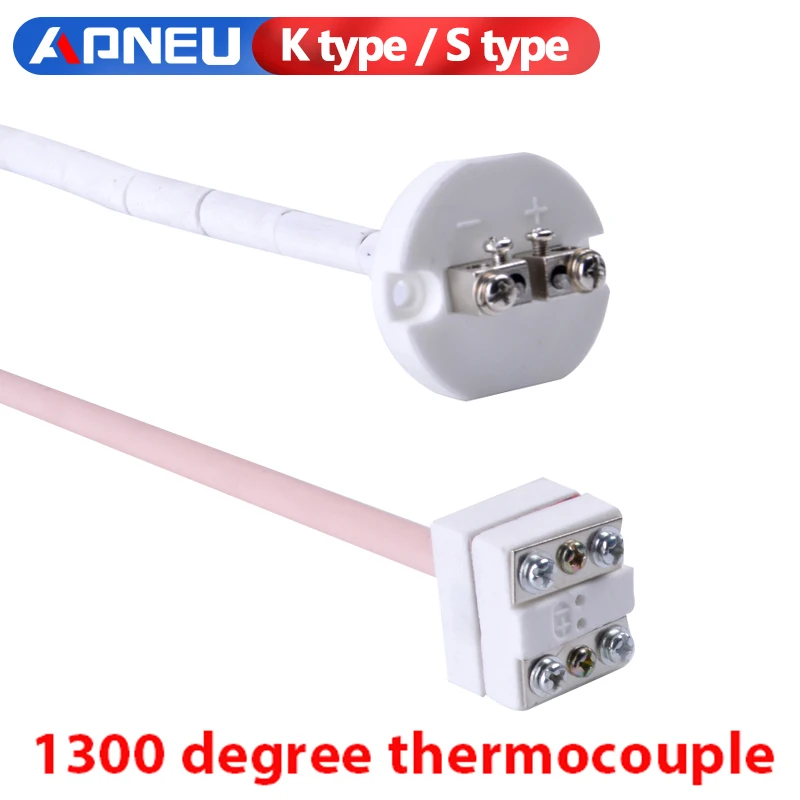

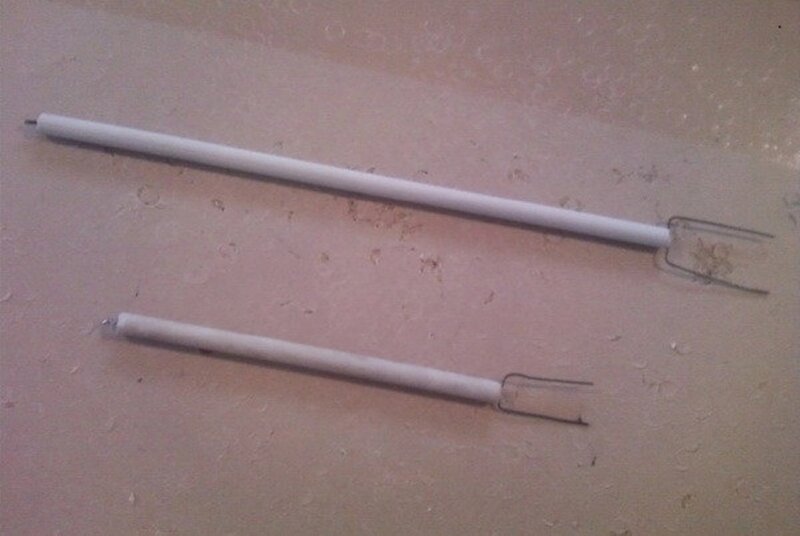

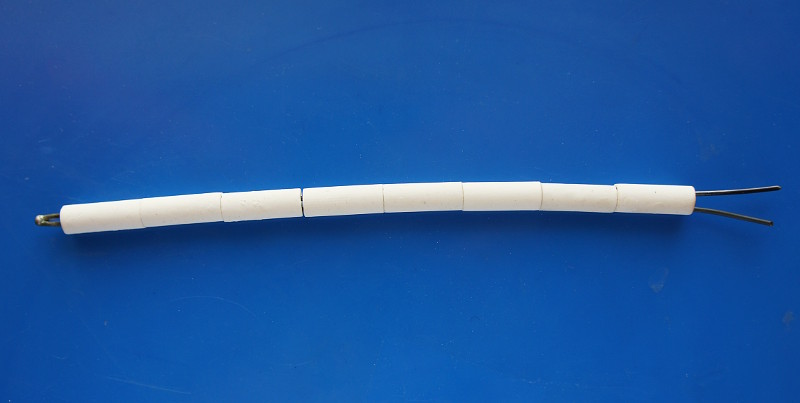

Термопара ТП3/*** ТХА (К) +1300 градусов хромель-алюмель
(Хромель (НХ9,5) https://ru.wikipedia.org/wiki/Хромель
Алюмель (НМЦАк 2-2-1) http://ru.wikipedia.org/wiki/Алюмель )

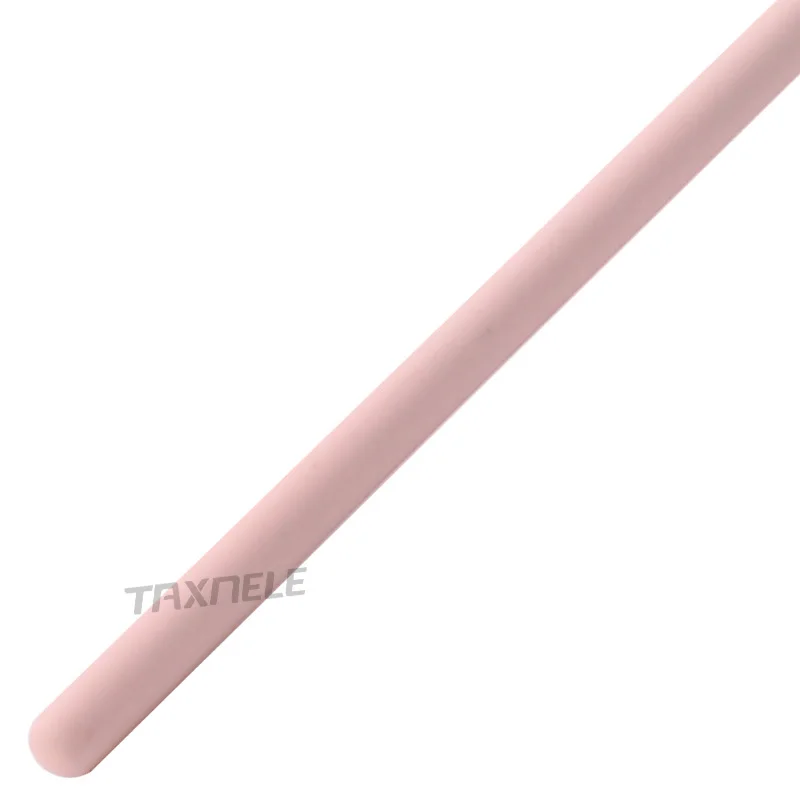

тп3 — высокотемпературный датчик градусник термометр в керамических бусах для измерения высоких температур. Диаметр проволоки 3 мм, Ширина с изоляторами 14 мм.
Цена:
Длина 100 мм — 190 гривен (10$).
Длина 150 мм — 250 гривен (15$).
Длина 250 мм — 350 гривен (25$).
Длина 500 мм — 600 гривен (40$ ),
Длина 1000 мм — 1100 гривен ( 60$ ),
Длина 1500 мм — 1500 гривен ( 100$ ),
Длина 3000 мм — 2900 гривен ( 200$ ),
Возможно изготовление любой длины до 5 м.
Возможна комплектация:

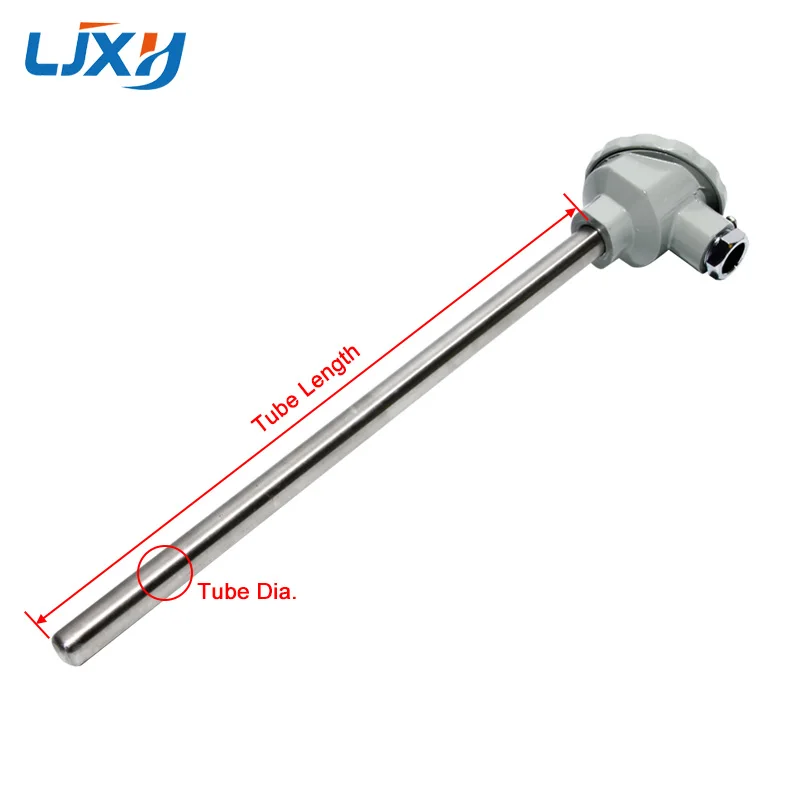

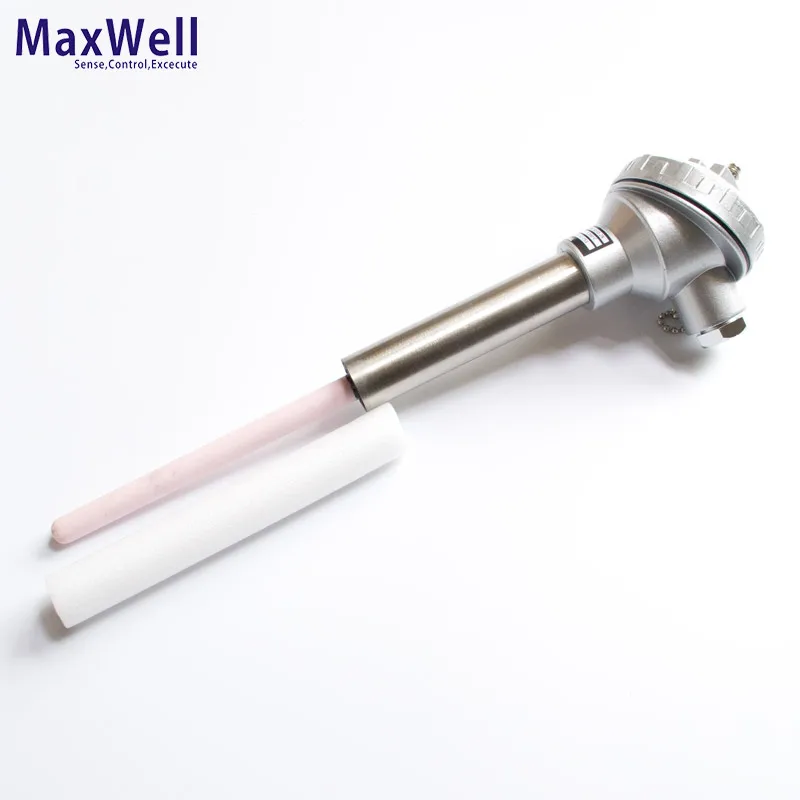

Защитными чехлами для термопар любого размера http://fotki.yandex.ru/users/uds12r/view/609580/

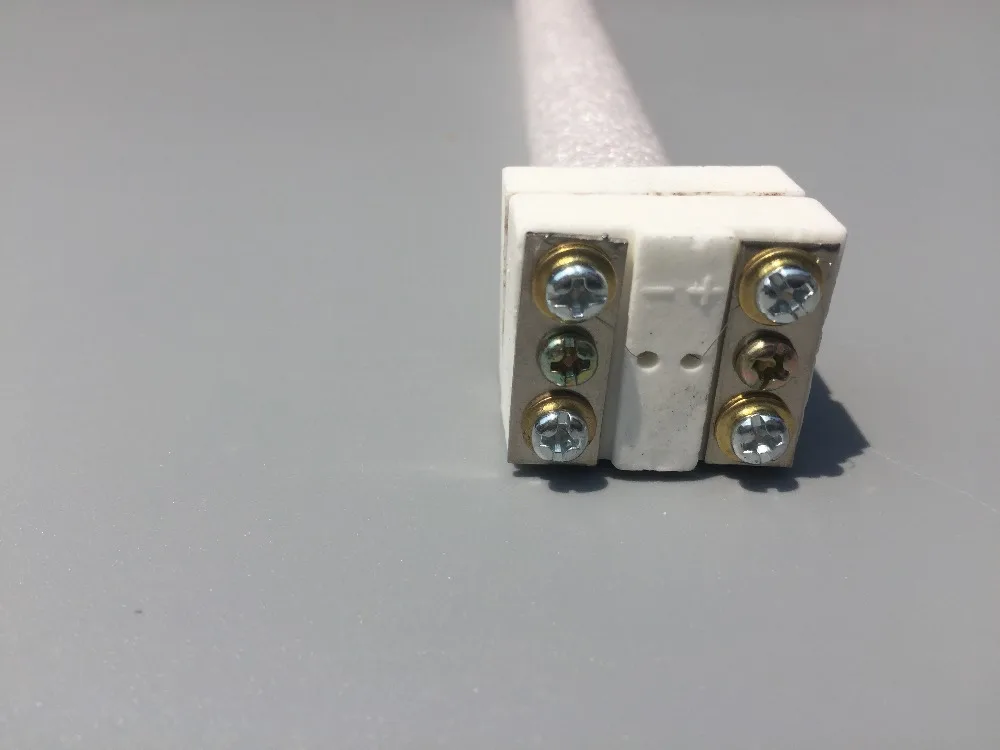

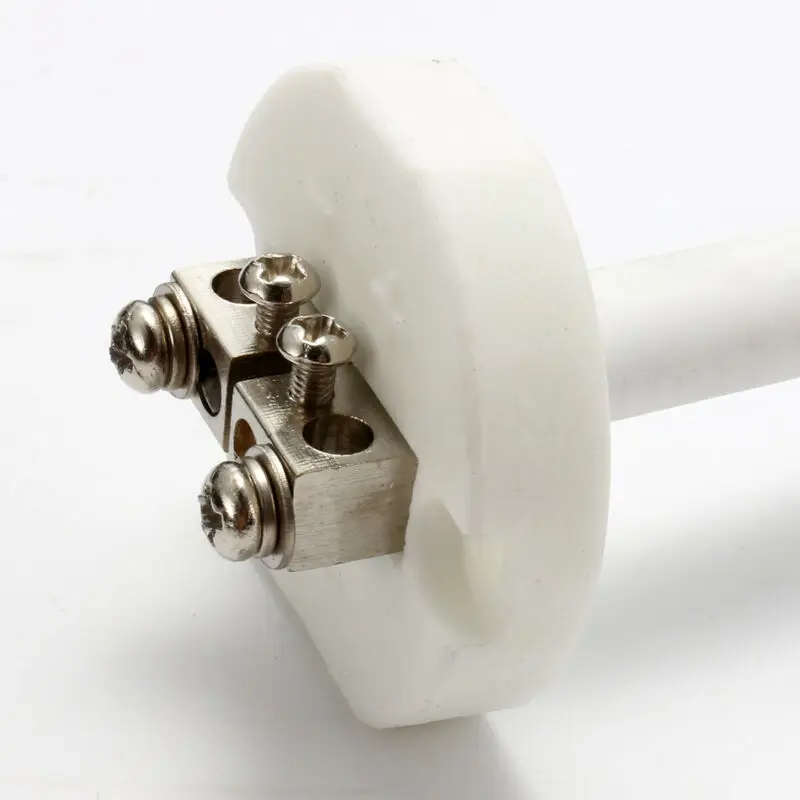

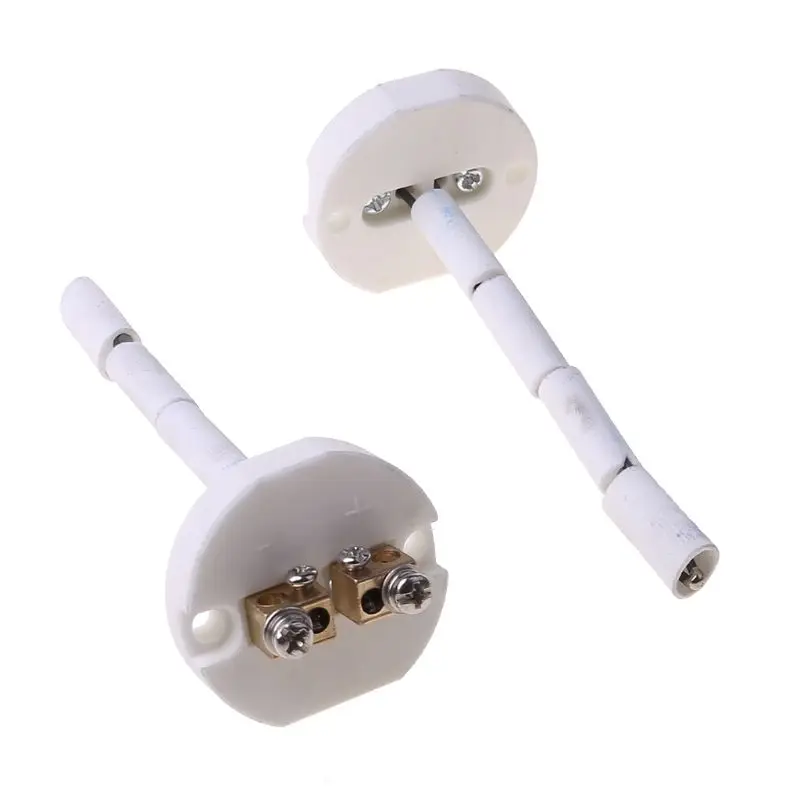

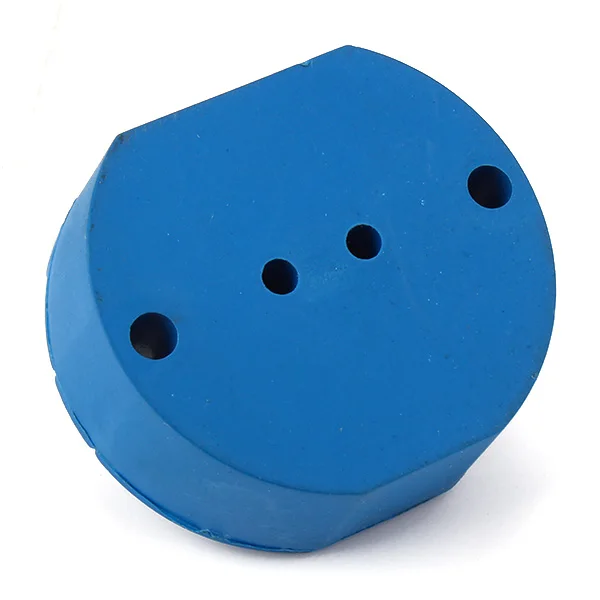

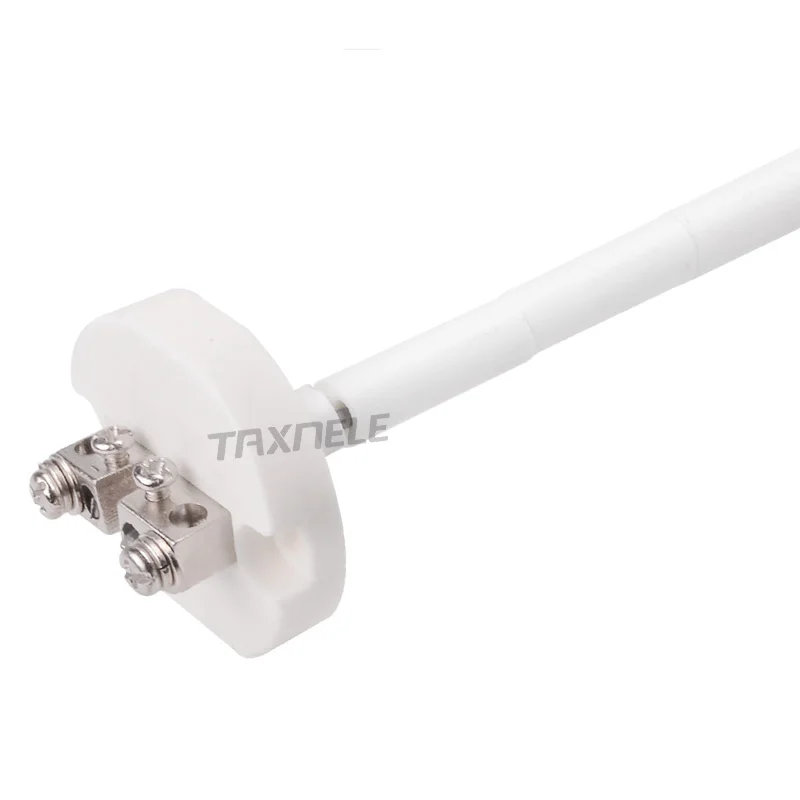

Соединительными керамическими колодками http://fotki.yandex.ru/users/uds12r/view/548396/
Удлинителем для термопар http://fotki. yandex.ru/users/uds12r/view/533854/

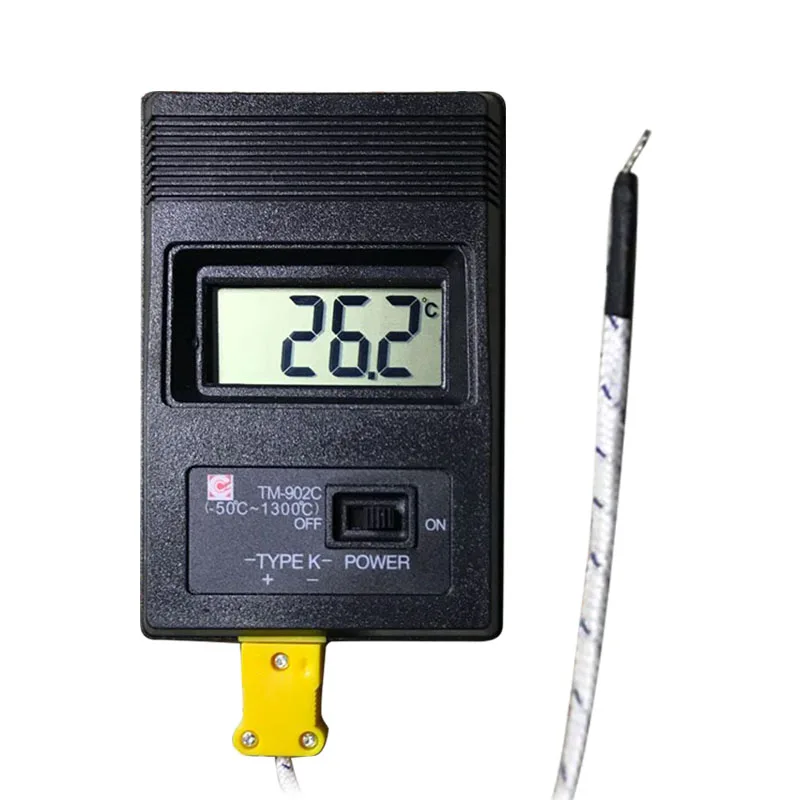

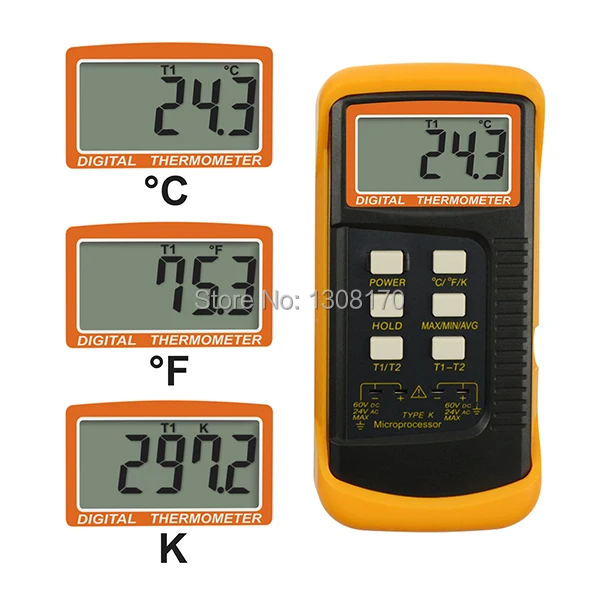

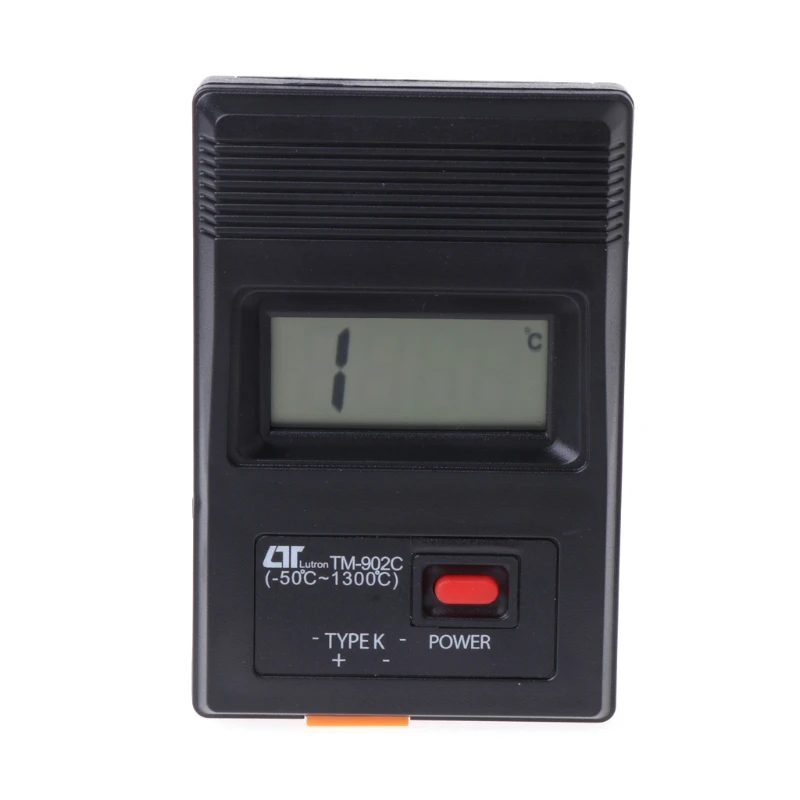

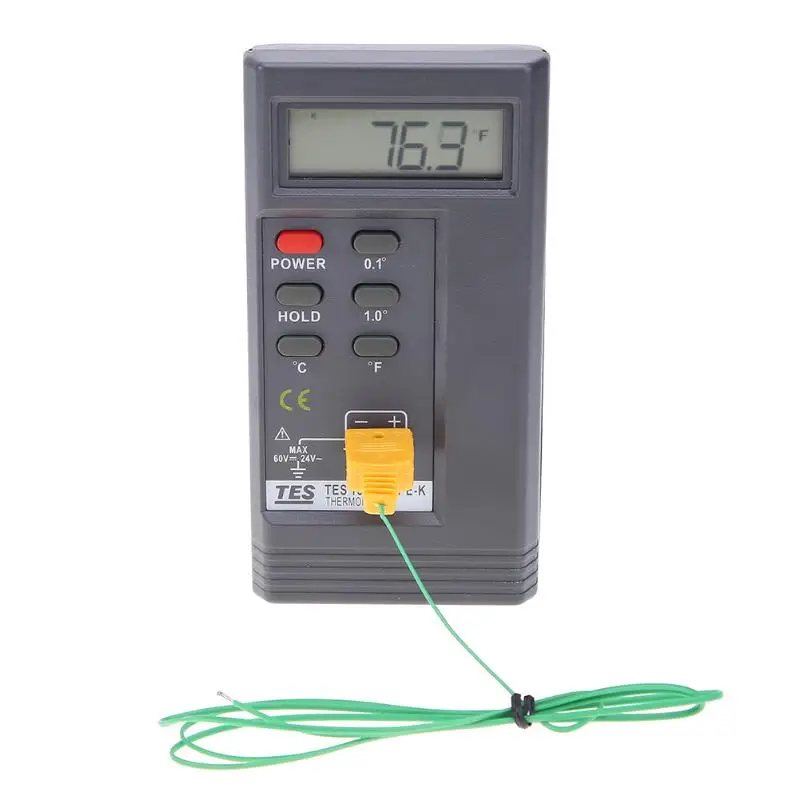

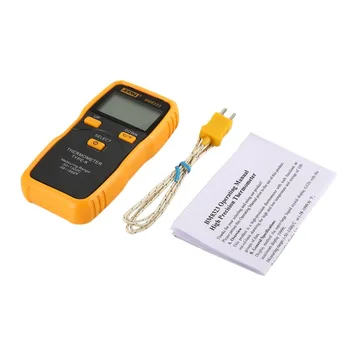

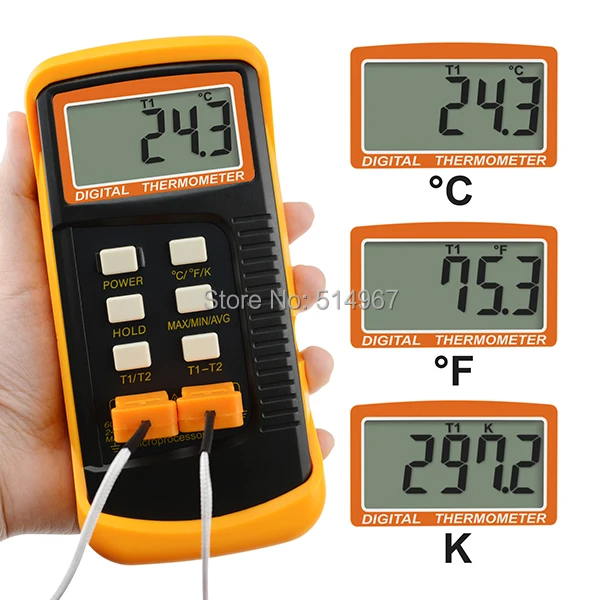

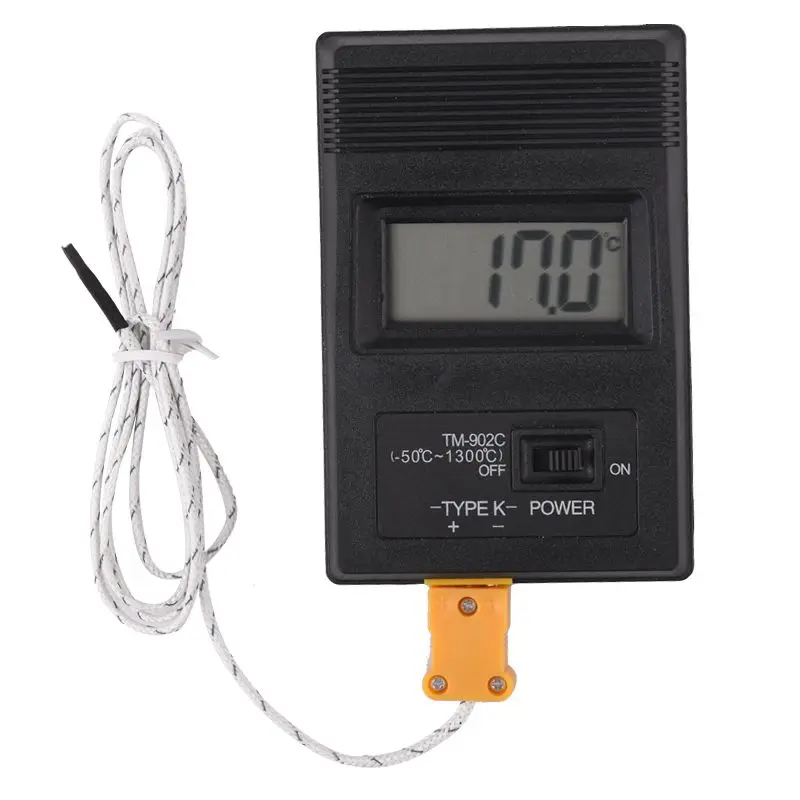

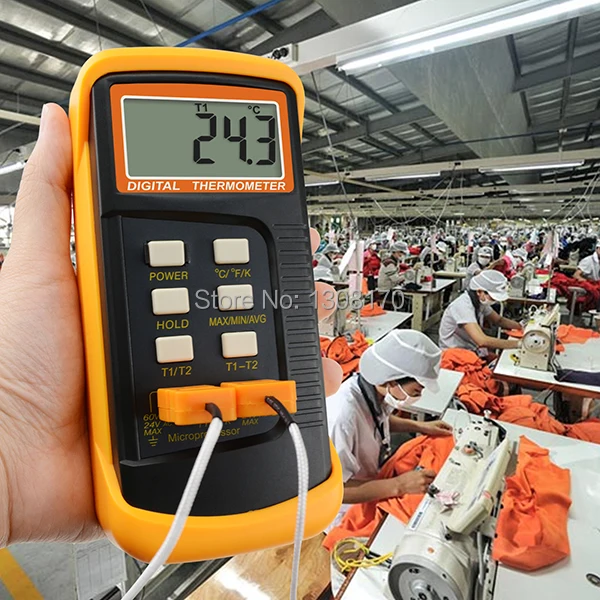

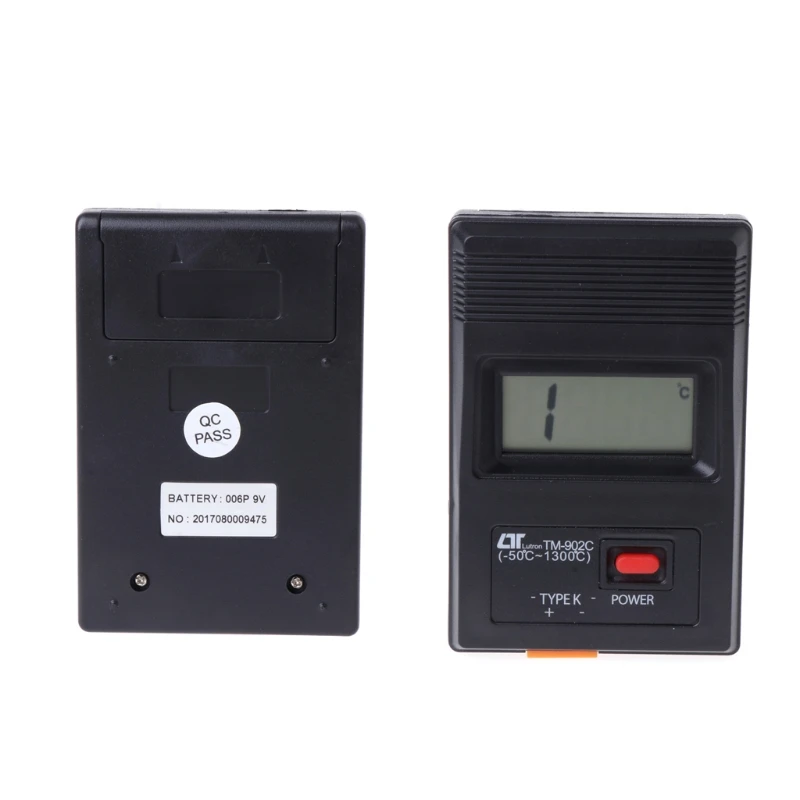

Измерительными приборами http://fotki.yandex.ru/users/uds12r/view/573552/

Также в наличии:

Термопары ТП6 ТХА(К) +1100 градусов (хромель-алюмель) изготавливаются любой длины от 10 миллиметров до 50 метров в гибком наборном керамическом корпусе, диаметр керамической трубки 6,5 миллиметров, проволока 0,8 мм.
Цена:
Термопара ТП6/30 «мини» (30 мм) Цена 68 гривен. PRICE: 6$, Термопара ТП6/150 «литтл» (30-150 мм) Цена 140 гривен. PRICE: 13$,
Термопара ТП6/300 «стандарт»(151-300 мм) цена 210 гривен. PRICE: 20 $
Термопара ТП6/450 «мидл» (301-450 мм) Цена 310 гривен, PRICE: 30 $,
Термопара ТП6/600 «лонг» (451-600 мм) Цена 410 гривен, PRICE: 40 $,
Термопара ТП6/900 «биг» (601-900мм) Цена 610 гривен, PRICE: 60 $,
Свыше 900 мм — каждый метр 700 гривен.
Максимальная длина «Макси» — 50 метров. http://fotki.yandex.ru/users/uds12r/view/659970/

Термопары ТП10 ТХА(К) +1100 градусов (хромель-алюмель) изготавливаются любой длины от 30 миллиметров до 50 метров в гибком наборном керамическом корпусе, диаметр керамической трубки 10 миллиметров, проволока 0,8 мм.
http://fotki.yandex.ru/users/uds12r/view/633830/
Цена:
Термопара ТП10/30 «мини» (30 мм) Цена 68 гривен. PRICE: 6$, Термопара ТП10/150 «литтл» (30-150 мм) Цена 140 гривен. PRICE: 13$,
Термопара ТП10/300 «стандарт»(151-300 мм) цена 210 гривен. PRICE: 20 $
Термопара ТП10/450 «мидл» (301-450 мм) Цена 310 гривен, PRICE: 30 $,
Термопара ТП10/600 «лонг» (451-600 мм) Цена 410 гривен, PRICE: 40 $,
Термопара ТП10/900 «биг» (601-900мм) Цена 610 гривен, PRICE: 60 $,
Свыше 900 мм — каждый метр 700 гривен.
Максимальная длина «Макси» — 50 метров.
Термокомпенсирующий провод 1 метр (удлинение без погрешности) = 34 гривен (3$).
http://fotki.yandex.ru/users/uds12r/view/533854/
Максимальная длина – 50 метров.

Доставка в любую точку Украины наложенным платежом или предоплатой НоваПошта.

Подробное описание термопары, принцип действия, виды термопар.
• Для измерения температуры тигля или расплава металла, в большинстве случаев используют термометры с термопарами. Термопары недороги, доступны, надежны, обеспечивают высокую точность измерения температуры. Термопара состоит из двух спаянных на одном из концов проводников, изготовленных из металлов, обладающих разными термоэлектрическими свойствами.

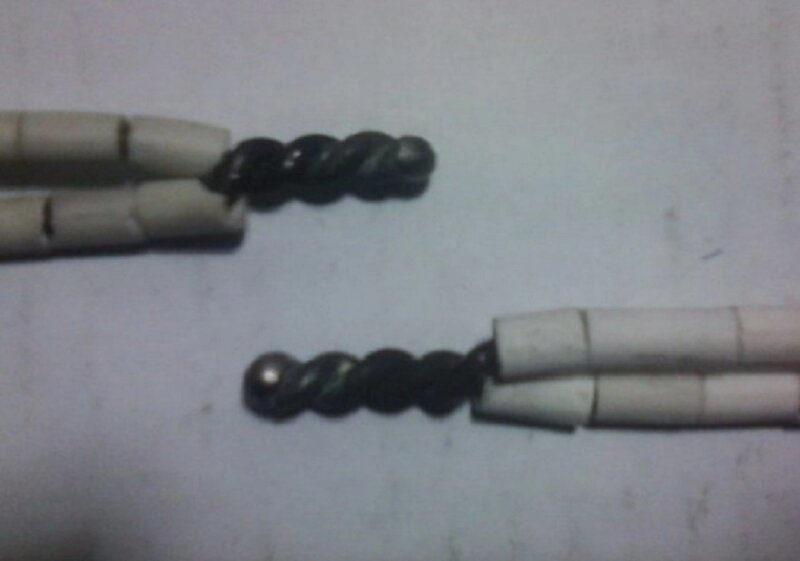

Спаяный конец термопары называют рабочим спаем, который помещается в измеряемую среду, а свободные концы (холодные концы), подключаются ко входу измерителей-регуляторов. Если температура холодных концов и рабочего спая — различны, то на холодных концах возникает термоЭДС, которую прибор измеритель преобразует в доступный вид, например цифровой индикатор. Если температура холодных концов и рабочего спая — одинаковы, то термоЭДС = 0, хотя температура окружающей среды может быть любой. На практике, делать каждый раз поправку на температуру окружающей среды — неудобно, поэтому, измеритель-терморегулятор должен иметь измеритель температуры окружающей среды, а точнее — температуры холодных концов, и учитывать её при дальнейших вычислениях. Эту особенность измерителя-регулятора называют автоматической компенсацией холодных концов (холодного спая). Подключение термопары к измерителю осуществляется непосредственно или с помощью компенсационных (термоэлектрических) проводов. Особенностью компенсационных проводов является то, что их термозлектрические характеристики в диапазоне температур 0…100 °С аналогичны характеристикам материалов электродов термопары. Если использовать обычные проводники, то могут иметь место значительные погрешности при измерении температуры. Термопары производятся нескольких типов: хромель-копель(тип L), хромель-алюмель (тип К), нихросил-нисил (тип N), платина-платинородий-10% (тип S), платина-платинородий-13% (тип R), платинородий-30%-платинородий-6% (тип B) и друг…

Открыть полный текст объявления →

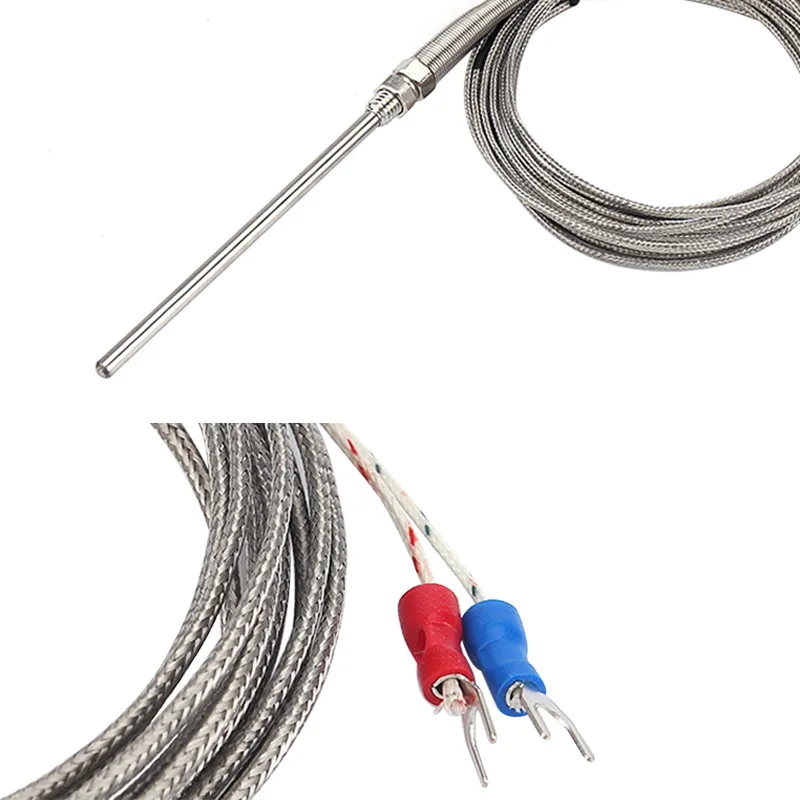

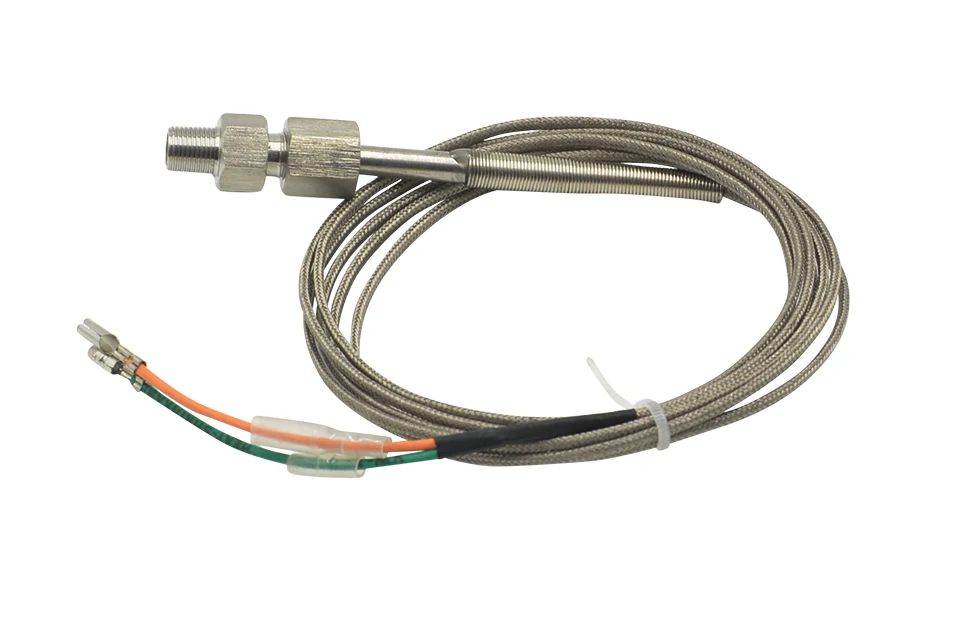

ДТПХхх4 термопары с кабельным выводом

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до 300-400 °С.

Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:

• ТХА (К) – для ДТПК
• ТХК (L) – для ДТПL

Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур от -40 до +400 °С (до +300 °С – для мод.014, 034):

• вероятность безотказной работы – не менее 0,95 за 16 000 час;
• средний срок службы – не менее 4 лет;
• гарантийный срок эксплуатации – 2 года.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2.

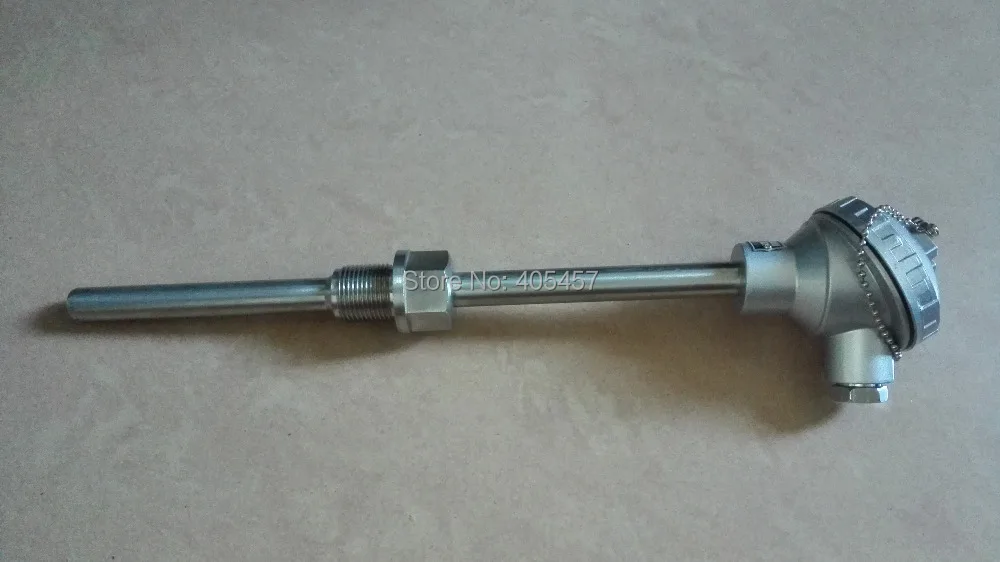

Для монтажа датчиков ДТПХхх4 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.

Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Важно: максимальная температура узлов вывода, т. е. мест перехода «арматура-кабельный вывод», для ДТПХхх4 – 200 °С.

Конструктивные исполнения датчиков

	014	D = 5 мм	ДТПК, ДТПL латунь (-40…+300 °C)	25
	024	D = 8 мм	ДТПК, ДТПL сталь 12Х18Н10Т (-40…+400 °С)	30
Накидная гайка	034	D = 5 мм М = 8×1 мм**	ДТПК, ДТПL латунь (-40…+300 °С)	25
	044	D = 8 мм M = 12×1,5 мм**	ДТПК, ДТПL сталь 12Х18Н10Т (-40…+400 °С)	30
	054	D = 6 мм М = 16×1,5 мм** S = 22 мм, h = 9 мм		60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000
	064	D = 8 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм
	074	D = 10 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм
	084	D = 10 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм
	094	D = 6 мм, D1 = 13 мм
	104	D = 8 мм, D1 = 18 мм
	114	D = 10 мм, D1 = 18 мм
Подвижный штуцер	124	D = 6 мм M = 16×1,5 мм** S = 17 мм		10, 32, 40, 60, 80, 120, 160, 200, 250, 320, 400, 500
	134	D = 8 мм M = 20×1,5 мм** S = 22 мм
	144	D = 10 мм M = 20×1,5 мм** S = 22 мм
Подвижный штуцер	154	D = 10 мм M = 20×1,5 мм** S = 22 мм
	194	D = 5 мм, D1 = 10 мм		60, 80, 100, 120, 160, 200, 250, 320
Накидная гайка	204	M = 10×1 мм** S = 14 мм	ДТПК, ДТПL латунь (-40…+400 °С)	40, 65
	534	d = 4,5 мм Под М4	ДТПК, ДТПL сталь 12Х18Н10Т (-40…+250 °C – c кабелем СФКЭ; -40…+300 °C – c кабелем ДКТ; −40…+400 °C c кабелем КТППЭ)	39
	554	d = 5,5 мм Под М5		39
	564	d = 6,4 мм Под М6 D = 19 мм S = 0,5 мм		58
	574	d = 8,4 мм Под М8 D =22 мм S=0,75 мм		61
	584	d = 10,5 мм Под М10 D = 26 мм S = 0,75 мм		63
	594	d = 13 мм Под М12 D = 30 мм S = 1,0 мм		71
	644	D = 4,5 мм М = 6×1 мм S = 10 мм	ДТПК, ДТПL сталь 12Х18Н10Т (-40…+300 °C – c кабелем ДКТ)	13, 20, 30

Примечания:

1. С кабельным выводом из СФКЭ и диаметром термоэлектродов 0,7 мм изготавливаются только модели с диаметром арматуры 10 мм: 074, 114, 144, 154.
2. С кабельным выводом из СФКЭ изготавливаются:
   • Модели с диаметром арматуры 6 мм: ДТПХ124, ДТПХ094.
   • Модели с диаметром монтажной части 8 мм, кроме ДТПХ024 и ДТПХ044.
3. С кабельным выводом из СФКЭ и диаметром арматуры 5 мм датчики не изготавливаются.
4. Исполнение с 2-мя чувствительными элементами возможно для моделей с диаметром защитной арматуры 8 и 10 мм.

Термопарные провода, поставляемые в качестве кабельного вывода совместно с ДТПХхх4

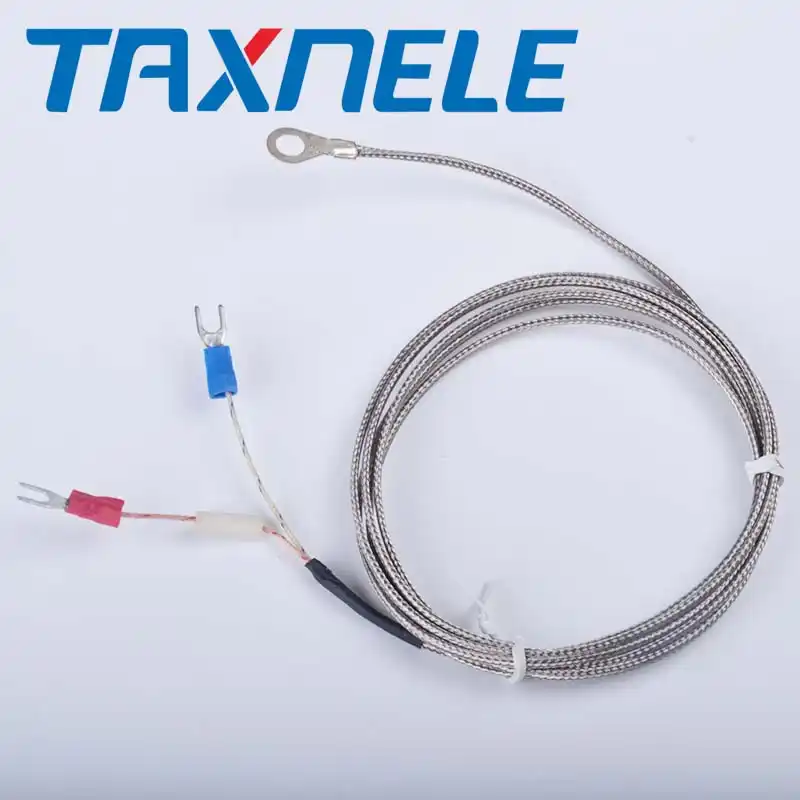

Кабель термопарный тип К (ХА), хромель-алюмель

1 – термоэлектродная проволока 2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком	ДКТК011-0,5 ДКТК011-0,7 ДКТК011-1,2	Одножильный Диаметр проводов: 0,5 мм/0,7 мм/1,2 мм (указывается при заказе) Изоляция нить К11С6 Красной термоусадочной трубкой помечен положительный электрод	-40…+300 °С	1,8/2,0 2,0/2,8 2,8/4,0
1 – термоэлектродная проволока 2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком 3 – обмотка фторопластовой запеченной пленкой 7 – экран из медной луженной оловом проволоки	Кабель СФКЭ ХА 2×0,5	Многожильный С – изоляция из стекловолокна Ф – изоляция из фторопластовой пленки К – комбинированная изоляция и оболочка   Х – положительная жила, сплав хромель А – отрицательная жила, сплав алюмель   2 – количество жил 0, 5 – сечение жилы   Красный наконечник НШВИ установлен на положительный электрод.	-60…+250 °С	3,0/4,5
1 – термоэлектродная проволока 2- стеклонить 3 – слюда 4 – стеклонить 5 – экран из нержваеющей стали	Кабель КТППЭ-ХА	Одножильный Диаметр жил: 0,5 мм Красной термоусадочной трубкой помечен положительный электрод	-50…+400 °С	2,7/4,0

Кабель термопарный тип L (ХK), хромель-копель

1 – термоэлектродная проволока 2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком	ДКТL011-0,5 ДКТL011-0,7	Одножильный Диаметр проводов: 0,5 мм/0,7 мм/1,2 мм (указывается при заказе) Изоляция – нить К11С6 Красной термоусадочной трубкой помечен положительный электрод	-40…+300 °С	1,8/2,0 2,0/2,8
1 – термоэлектродная проволока 2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком 3 – обмотка фторопластовой запеченной пленкой 7 – экран из медной луженной оловом проволоки	Кабель СФКЭ ХК 2×0,5	Многожильный С – изоляция из стекловолокна Ф – изоляция из фторопластовой пленки К – комбинированная изоляция и оболочка   Х – положительная жила, сплав хромель К – отрицательная жила, сплав копель   2 – количество жил 0, 5 – сечение жилы   Красный наконечник НШВИ установлен на положительный электрод.	-60…+250 °С	3,0/4,5
1 – термоэлектродная проволока 2- стеклонить 3 – слюда 4 – стеклонить 5 – экран из нержваеющей стали	Кабель КТППЭ-ХК	Одножильный Диаметр жил: 0,5 мм Красной термоусадочной трубкой помечен положительный электрод	-50…+400 °С	2,7/4,0

Технические характеристики

Модификации

Конфигуратор для подбора датчиков (тестовый режим)

Класс допуска и диапазон измерения преобразователей термоэлектрических ОВЕН ДТП

Документация

Статьи

Новости

Задать вопрос специалисту

Технический вопросПредложения/замечания по сайтуДругое

E-mail*

Компания

Телефон

Cообщение*

Добавить файлы

Опросный лист для выбора датчика температуры

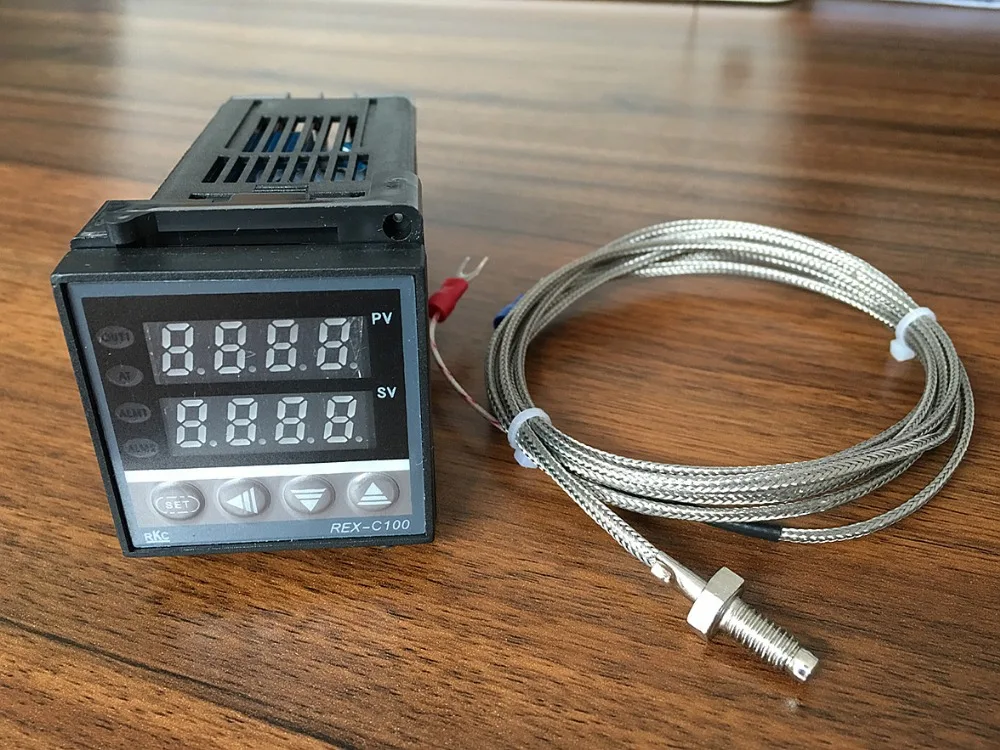

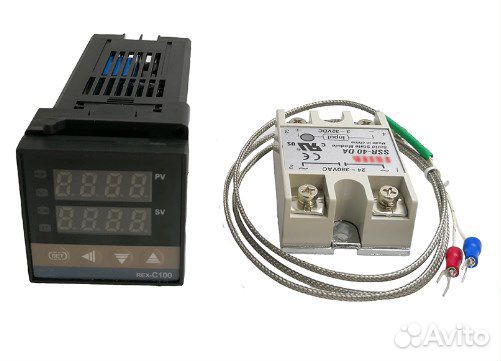

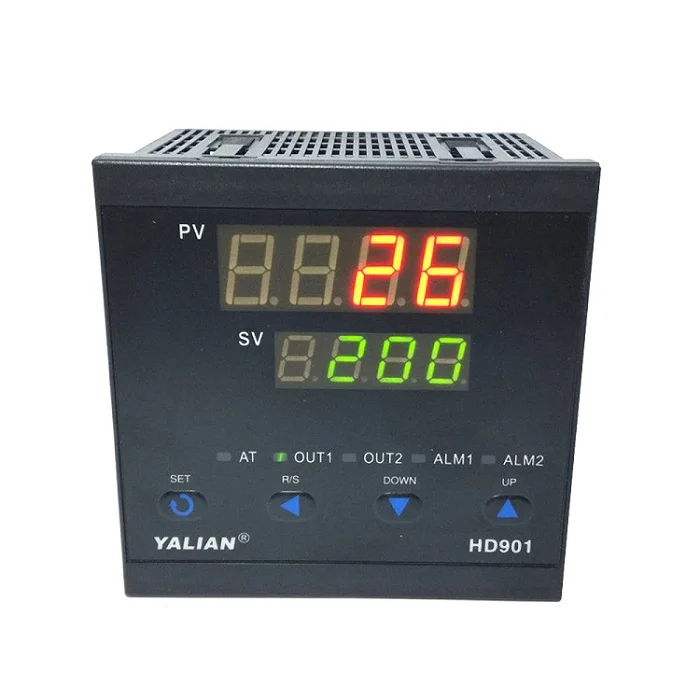

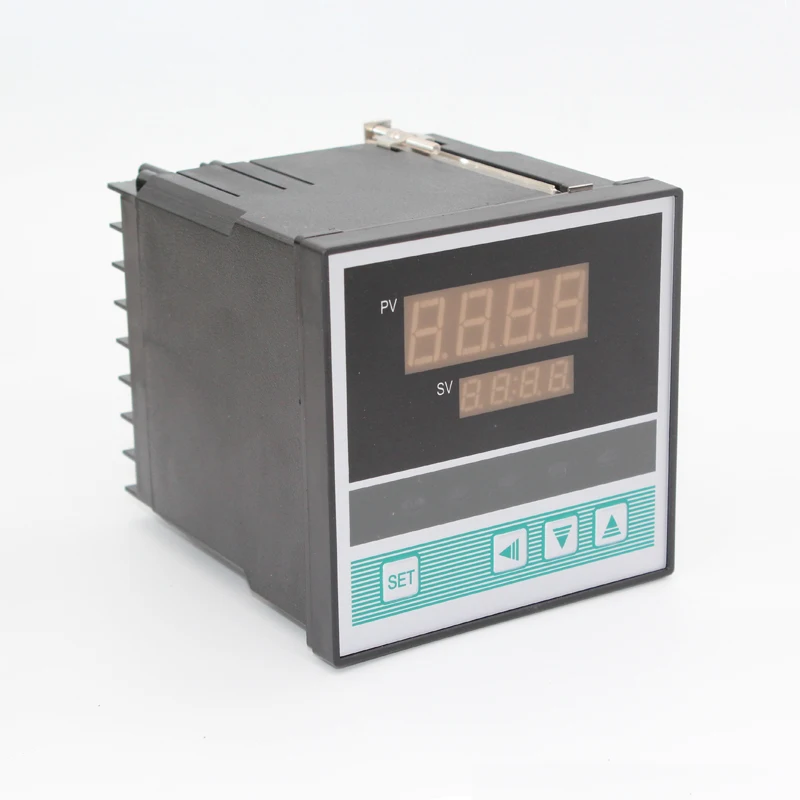

Терморегулятор ТР1340, до 1300 градусов, с термопарой ТХА

Терморегулятор, UDS-12. R ТР1340, монтаж — врезной, до +1300 градусов, с термопарой тха К и под ТХК L, термореле, термостат, измерение и регулировка температуры, термопреобразователь, термодатчик.
Прибор предназначен для автоматического удержания заданной температуры в зоне нагрева.
Метод регулировки — двухпозиционный, по принципу включения и отключения нагревательного элемента.
Контактный элемент — электромагнитное реле.
Данный прибор может быть легко и надежно установлен на любой плоской поверхности щита, панели или дверцы и использоваться в любых производственных и бытовых процессах измерения температуры до 1000 градусов Цельсия.
Прибор предназначен для работы с термопарами типа ТХА(К) и ТХК(L).
Прибор укомплектован термопарой ТП2/950 типа ( ТХА (К) до +600°С (изображена на фото).

Возможна комплектация высокотемпературными термопарами:
1) До 1000°С:
а) ТП6 https://uds.zakupka.com/p/66278207 б) ТП7 https://uds.zakupka.com/p/66277872 в) ТП10 https://uds.zakupka. com/p/1625893

2) До 1150°С:
г) ТП61 https://uds.zakupka.com/p/532250601  д) ТП11 https://uds.zakupka.com/p/532719618

Важно:
В том случае, когда необходимо установить термопару на большом удалении от прибора, наращивать длину следует специальным термо-компенсационным проводом МК https://uds.zakupka.com/p/419606955
В случае применения для этой цели обычного медного провода, точность показаний не гарантируется.
Технические характеристики:
Напряжение питания : 12V постоянного тока (DC). В комплекте блок питания 220/12В.
Ток потребления : 100мА.
Тип датчика: ТХА(К) (в комплекте)
Температурный диапазон : +6_+1300 °С.
Шаг задания температуры: 1°С.
Время измерения : 1 сек.
Период управления : 1 сек.
Погрешность измерения : 1%.
Устройство управления нагрузкой : электромагнитное реле (макс. 5А или 1100 Вт).
Инструкция по эксплуатации:
Прибор начинает работу немедленно после подачи питания 12V постоянного тока.
Перед включением произведите все необходимые соединения по схеме.
Внимание! Соблюдайте полярность подключения термопары.
Не допускайте попадания на выводы термопары какого-либо напряжения,
касания выводов к корпусу незаземленного оборудования. Не подключайте к клеммам питания напряжения выше 14,5V постоянного тока. В противном случае прибор выйдет из строя! В этих случаях ремонт производится за счет покупателя.
Установка необходимой температуры производится нажатием кнопок «ПЛЮС» или «МИНУС». Для быстрой прокрутки удерживайте нужную кнопку, и по достижении необходимого значения отпустите. Установленная температура автоматически сохранится в памяти устройства через 3 секунды,
или сразу после нажатия кнопки «МЕНЮ».

При кратковременном нажатии кнопки «МЕНЮ» появится надпись(Гuc) «коридора точности»(гистерезиса). Установите значение, используя кнопки «ПЛЮС» или «МИНУС». Для калибровки температуры нажимайте кнопку МЕНЮ повторно до появления надписи (CAL) и введите число коррекции температуры с помощью кнопок «ПЛЮС» или «МИНУС». С помощью этой настройки можно откорректировать показание прибора, при большой длине термопары, сравнив его с показанием любого исправного термометра. Подобным образом настраивается коэффициент усиления (COF) в случае изменения параметров термопары (старение, окисление). Значение (CoF) по умолчанию — 83,6.
Выбор типа термопары: нажимайте кнопку «МЕНЮ» до появления надписи «typ», выберите 0 =ТХА(К) или 1=ТХК(L).
Для сохранения настройки нажмите кнопку «МЕНЮ».
Если в течение 3 сек. не будет нажата ни одна из кнопок, параметр автоматически сохранится в энергонезависимой памяти устройства.
Вносить изменения данных можно в любой момент работы терморегулятора.
При появлении на индикаторе надписи «Obr» следует отключить прибор, и проверить надежность соединения проводов термопары.
Гарантийные обязательства:
Предприятие-изготовитель гарантирует бесплатный ремонт или замену неисправного прибора в течение одного месяца со дня продажи.
Гарантия не распространяется на приборы с внешними повреждениями корпуса, следами вскрытия задней панели, и признаками подключения нагрузки на контакты 3 и 4 (реле), превышающими максимально допустимый ток.
Внимание!
При ошибочной подаче на выводы термопары какого-либо напряжения, производитель определяет причину выхода прибора из строя. В данном случае гарантийные обязательства аннулируются, и ремонт прибора оплачивается потребителем.
Гарантийный ремонт производится в течение 8 рабочих дней после личного обращения покупателя к распространителю данного прибора.
Цена:
Красный индикатор 999 грн. PRICE: 30 $
Зеленый индикатор 1130 грн. PRICE: 33 $
Предприятие-изготовитель гарантирует бесплатный ремонт или замену неисправного прибора в течение одного месяца со дня продажи.
E-mail: [email protected]
Сайт: www.uds.ua.market
tel: +38 0679400083
Доставка в любую точку Украины наложенным платежом или предоплатой НоваПошта.

Также в наличии значительно дешевле аналогичный прибор UDS-220.R ТР999, монтируется на DiN-рейку, фото и описание по ссылке https://uds.zakupka.com/p/65881038

Термопары тха, type K, до + 1300 градусов, хромель алюмель, термопреобразователь в Харькове (Оборудование регулирования и контроля температуры)

Термопары ТП, тха хромель-алюмель являются высокотемпературными датчиками для измерения температуры муфельной печи, тигля или расплава металла. Идеально подходят для Терморегуляторов: UDS-12.R ТР995, UDS-12.R ТР1340, UDS-220.R ТР999, UDS-220.R ТР1350, UDS-220.R Тi999 и UDS-220.R Тi1339.

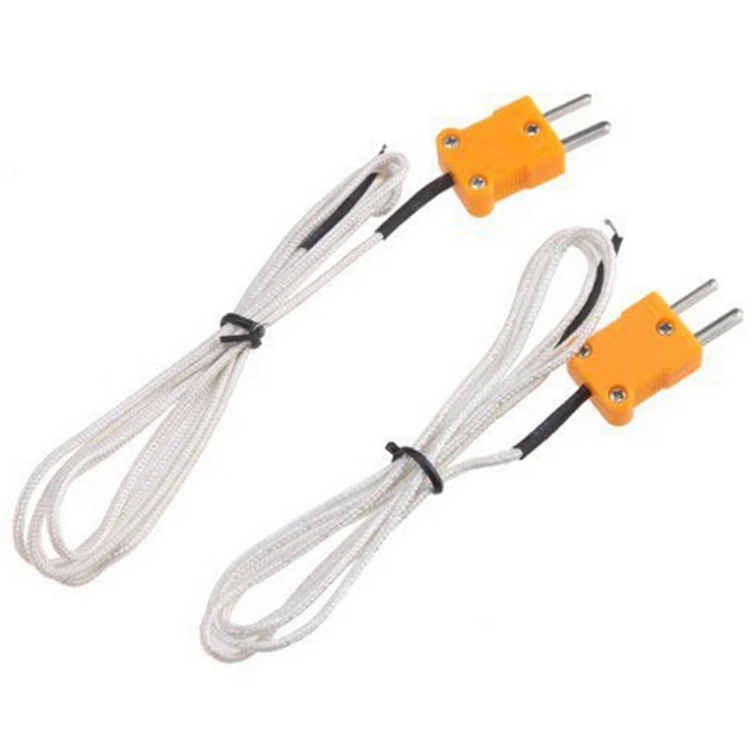

Термопара ТП2/950 тип ТХА, type K, до + 600 градусов в гибкой стеклотканевой оплётке. Диаметр 2 мм, диаметр проволоки 0,3 мм. Цена: 60 гривен (UAH), PRICE 3 $, Длина 950 мм. Этот вид термопары можно использовать без термокомпенсирующего провода, либо вместо него, соединяя между собой длиной до 50м.

Термопара ТП2/3000 тип ТХА, type K, до + 600 градусов в гибкой стеклотканевой оплётке. Диаметр 3 мм, диаметр проволоки 0,3 мм. Цена: 200 гривен (UAH), PRICE 3 $, Длина 3 м. Снабжена штуцером М6/15, который, при необходимости, можно удалить. Можно использовать без термокомпенсирующего провода, либо вместо него, соединяя между собой длиной до 50м.

Термопара ТП2/5000 тип ТХА, type K, до + 600 градусов в гибкой стеклотканевой оплётке. Диаметр 3 мм, диаметр проволоки 0,3 мм. Цена: 200 гривен (UAH), PRICE 3 $, Длина 5 м. Снабжена штуцером М6/15, который, при необходимости, можно удалить. Можно использовать без термокомпенсирующего провода, либо вместо него, соединяя между собой длиной до 50м.

Термопара ТП5Э, тип ТХА, type K, +700 градусов, экранированная, датчик измерения температуры, термопреобразователь, термодатчик, термозонд, со штуцером М6/15 мм, который, при необходимости, можно удалить, цена 200 гривен

Термопары ТП6 +1100°С изготавливаются любой длины от 100 мм до 20 м в керамических наборных изоляторах-бусах, диаметр керамических изоляторов 6,7 миллиметров, проволока 0,8 мм.
Термопара ТП6/100 «мини»(100мм) Цена 160 гривен, PRICE: 10 $
Термопара ТП6/250 «стандарт» (250мм) Цена 250 гривен, PRICE: 20 $,
Термопара ТП6/450 «мидл» (250-450мм) Цена 450 гривен, PRICE: 40 $,
Термопара ТП6/675 «медиум» (460-675мм) Цена 675 гривен, PRICE: 53 $,
Термопара ТП6/20000 «макси» (680-20000мм) Цена 1900 гривен, PRICE: 863 $. Изготовление любой длины до 20 метров.

Термопары ТП7 +1100 градусов изготавливаются любой длины от 100 мм до 20 м в цельном или гибком керамическом корпусе, диаметр керамической трубки 7,5 миллиметров, проволока 0,8 мм.
Термопара ТП7/225 «стандарт»(110-225мм) Цена 225 гривен, PRICE: 20 $
Термопара ТП7/100 «мини» (100мм) Цена 150 гривен, PRICE: 13 $,
Термопара ТП7/450 «мидл» (230-450мм) Цена 450 гривен, PRICE: 40 $,
Термопара ТП7/675 «лонг» (460-675мм) Цена 670 гривен, PRICE: 53 $,
Термопара ТП7/1100 «макси» (680-1100мм) Цена 1100 гривен, PRICE: 63 $.

Термопары ТП10 +1100°С изготавливаются любой длины от 30 мм до 20 м в гибком наборном керамическом корпусе (изоляторы-бусы), диаметр керамических изоляторов 10 миллиметров, проволока 0,8 мм.
Термопара ТП10/30 «мини»(100мм) Цена 98 гривен, PRICE: 10 $
Термопара ТП10/250 «стандарт» (250мм) Цена 250 гривен, PRICE: 20 $,
Термопара ТП10/450 «мидл» (250-450мм) Цена 450 гривен, PRICE: 40 $,
Термопара ТП10/675 «медиум» (460-675мм) Цена 675 гривен, PRICE: 53 $,
Термопара ТП10/20000 «макси» (680-20000мм) Цена 1900 гривен, PRICE: 863 $. Изготовление любой длины до 20 метров.

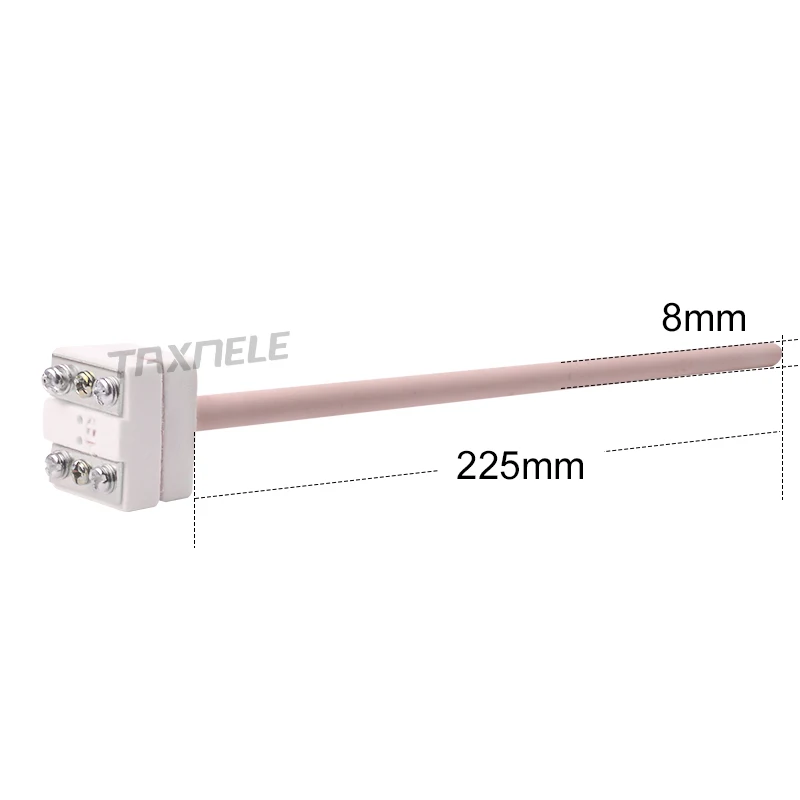

Термопара тп3 тип ТХА, type K, до +1300 градусов, в керамических изоляторах, для измерения высоких температур. Диаметр проволоки 3 мм, диаметр изолятора 6 мм, ширина термопары 14 мм. Цена:

Длина 100 мм — 160 гривен (8$).

Длина 150 мм — 200 гривен (12$).

Длина 250 мм — 290 гривен (15$).

Длина 500 мм — 490 гривен (25$ ),

Длина 1000 мм — 900 гривен ( 50$ ),

Длина 1500 мм — 1400 гривен ( 70$ ),

Длина 3000 мм — 2600 гривен ( 150$ ),

Длина 6000 мм — 5100 гривен ( 300$ ),

Термопары ТП могут комплектоваться:
Проводом МК медь-константан термокомпенсирующий для термопар тха к парный двухжильный в изоляции кабель
Диаметр жилы 1,5 мм,
Ширина кабеля 8 мм.
Длина от 1 до 500 метров.
Цена 60 грв за метр, Price 3 $.

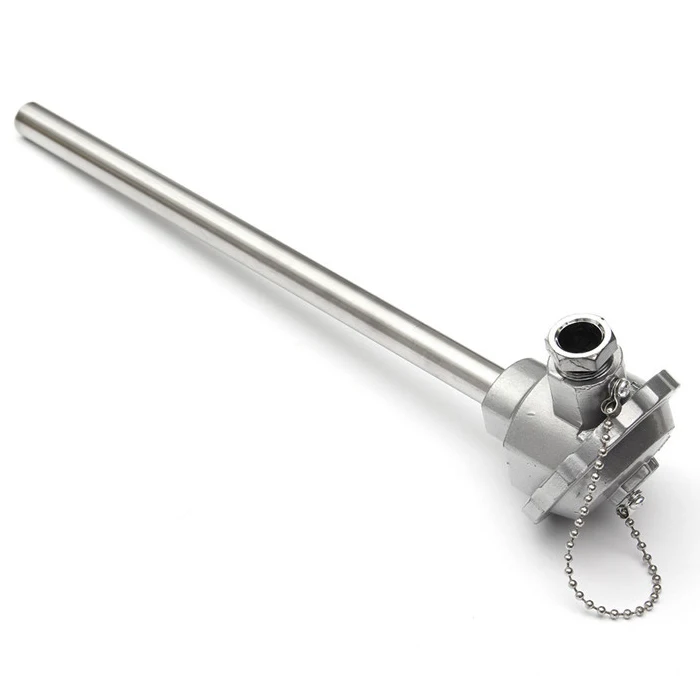

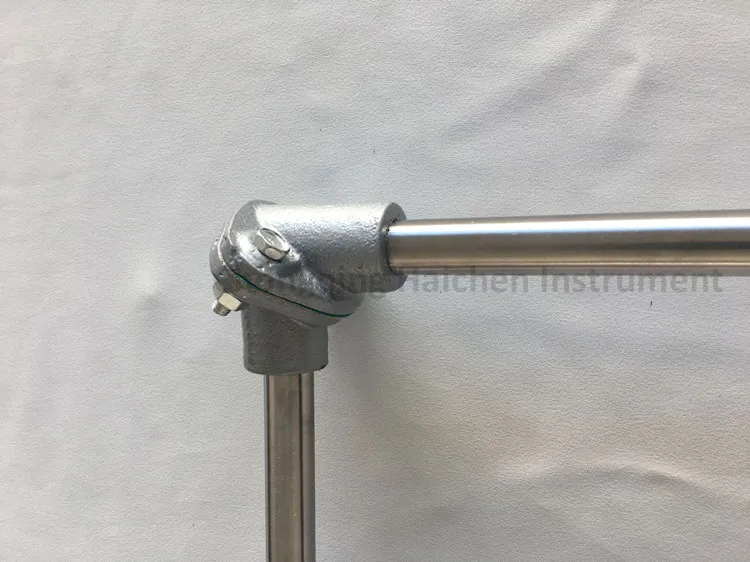

Чехлами из нержавеющей стали для термопар до + 1000 градусов. Наружный диаметр 10, 14 и 18 мм. Внутренний диаметр 7, 11 и 15 мм. Резьба М14, М18 и М22. Длина от 50 до 3000 мм. Возможно изготовление любой длины до 3 метров.
Возможна кимплектация метчиками.
Цена:
50 мм 120 гривен = 15 $.
200 мм 250 гривен = 18 $.
350 мм 360 гривен = 20 $.
550 мм 550 гривен = 23 $.
700 мм 700 гривен = 25 $. и т.д.
Всегда в наличии.
Длина более 700 мм под заказ 3-4 дня.

Чехлами керамическими для термопар до + 1300°С. Наружный диаметр 14 мм. Внутренний диаметр 11 мм. Длина от 200 мм до 1 м.
Цена:
200 мм 150 гривен = 10 $.
300 мм 250 гривен = 18 $.
400 мм 300 гривен = 20 $.
500 мм 400 гривен = 23 $.
800 мм 600 гривен = 25 $.
1 м 700 гривен = 35 $.

Колодками керамическими КС-1 и КС-2, применяются при соединении контактов с высокими температурами. Обеспечивают надёжность соединения контактов даже разного диаметра при частом охлаждении и нагреве.
Размеры КС-1:
Длина 23 мм, ширина 19 мм, высота 18 мм.
Резьба М3.
Цена 35 гривен, Price 3 $.
Размеры КС-2: Длина 33 мм, ширина 28 мм, высота 23 мм.
Резьба М3.
Цена 45 гривен, Price 4 $.
Доставка наложенным платежом или предоплатой.

Характеристики термопар тха, type К, до + 1300 градусов, хромель алюмель, термопреобразователь

• — Страна производитель: Украина
• — Бренд: UDS-device

Типы термопар, их параметры. Предъявляемые требования- Elektrolife

Трудно недооценить все преимущества использования термопар. Это и высокая точность измерения значений температуры (вплоть до ±0,01 °С), и большой температурный диапазон измерения: от −250 °C до +2500 °C, простота, дешевизна, надёжность.

Чтобы не заблудиться во всем многообразии рассмотрим основные типы термопар и их параметры.

Термопара хромель-алюмель (тип К)

Основные свойства и области применения

Одна из самых распространенных термопар, применяемых в промышленности и научных исследованиях. Позволяет длительно измерять температуры до 1100 °С и кратковременно – до 1300 °С. Также используется для измерения низких температур вплоть до -200°С (70К). Термопара хромель-алюмель предназначена для работы в инертных и окислительных средах, может использоваться для измерений в сухом водороде и кратковременно в вакууме. Термоэлектрическая харак­теристика данной термопары практически линейная, чувствительность составляет порядка 40 мкВ/°С. Термопара хромель-алюмель является наиболее устойчивой среди термопар других типов в условиях реакторного облучения.

К недостаткам данной термопары можно отнести высокую чувствитель­ность к деформации термоэлектро­дов и обратимую нестабильность тер­мо-ЭДС.

Данная термопара применяется для измерения температуры в промыш­ленных печах, нагревательных устройствах, энергосиловом оборудовании, а также в многообразной научной аппаратуре и лабораторных приборах.

Материал термоэлектродов

В термопаре ХА положительным электродом является проволока из нике­левого сплава хромель НХ 9,5 (ГОСТ 492-2006), отрицательным – проволока из никелевого сплава алюмель НМцАК 2-2-1 (ГОСТ 492-2006).

Рекомендуемая рабочая среда

Термопара хромель-алюмель предна­значена для измерения температуры в окислительных и инертных средах. Содержание кислорода (O

₂) в окисли­тельной среде должно быть не менее 2-3% или его присутствие должно быть практически исключено. В противном случае в хромеле резко увеличивает­ся селективное окисление хрома, его концентрация уменьшается, что приводит к существенному уменьшению термо-ЭДС данного сплава. Термопара ХА может применяться и в восстановительной или переменной окислительно-восстановительной атмосфере, если имеет надежный защитный чехол. ­

Удлиняющие провода

Таблица 1. Удлиняющие провода к термопаре хромель-алюмель

Изоляция и защита
В качестве изоляционных материалов для термопары хромель-алюмель могут быть использованы: фарфор, асбест, стекловолокно, кварц, эмали, высокоогнеупорные окислы.

Рекомендации по эксплуатации
Наиболее частыми причинами выхода термопары хромель-алюмель из строя являются:
• разрушение термоэлектрода из алюмеля вследствие его интеркристаллитной коррозии и охрупчивания;
• разрушение термоэлектрода из хромеля вследствие его коррозии (коррозия типа «зеленой гнили»).

Термопара хромель-копель (тип L)

Интеркристаллитная коррозии и охрупчивание сплава алюмель про¬исходит в результате нагрева термоэлектрода до температуры 650-820 °С в атмосфере, содержащий серу. Источниками появления серы могут являться: топливо печей, остатки масел и эмульсий в защитных чехлах термопары, некоторые сорта асбеста, цемента и других материалов, из которых могут быть изготовлены защитные чехлы.

Предотвратить интеркристаллитную коррозию алюмеля можно, только полностью исключив попадание серы в атмосферу, окружающую термоэлектроды.

Коррозия сплава хромель может быть вызвана селективным внутренним окислением хрома (входит в состав данного сплава) вследствие работы термоэлектрода в атмосфере, содержащей пары воды или CO (слабоокислительная атмосфера). Предотвратить коррозию хромеля можно путем применения вентилируемых защитных чехлов большого диаметра или чехлов с помещенными внутри геттерами (газопоглотителями, веществами, поглощающими и прочно удерживающими газы (кроме инертных)).

Основные свойства и области применения
Одна из самых распространенных термопар, применяемых в промышленности и научных исследованиях. Термопара хромель-копель позволяет проводить измерения температуры в инертных и окислительных средах до 800 °С длительно и до 1100 °С кратковременно. Нижний предел измеряемых температур ограничен -253 °С. В связи с наличием в промышленности термопары хромель-алюмель термопара хромель-копель применяется, как правило, для длительных измерений до 600 °С. Термопары данного типа обладают наибольшей чувствительностью из всех промышленных термопар. Чувствительность термопары ХК превышает 81 мкВ/°С при температурах выше 200 °С. Также данная термопара имеет практически линейную градуировочную характеристику. ТХК свойственна исключительно высокая термо-электрическая стабильность при температурах до 600 °С. К недостаткам термопар данного типа можно отнести высокую чувствительность к деформации термоэлектрода.

Градуировка термопар хромель-копель осуществляется по градуировочным таблицам в соответствии с ГОСТ 3044-84. Проволока для термоэлектродов поставляется по ГОСТ 1790- 77 и ряду технических условий.

Термопары хромель-копель широко распространены в различных областях промышленности и при проведении научных исследований. Часто используются для измерения малых разностей температур.

Материал термоэлектродов
В термопаре ХК положительным электродом является проволока из никелевого сплава хромель НХ 9,5 (ГОСТ 492-2006), отрицательным – проволока из медно-никелевого сплава копель МНМц 43-0,5 (ГОСТ 492-2006).

Рекомендуемая рабочая среда
Основной рабочей средой термопары ХК является окислительная среда или содержащая инертные газы. Термопара также может использоваться в вакууме при высокой температуре, но непродолжительное время. Постоянное использование термопары хромель-копель в указанной среде может привести к селективному испарению хрома из положительного электрода.
Для использования данной термопары в атмосфере, содержащей серу, в восстановительной, переменной окислительно-восстановительной, а также в слабокислой атмосфере требуется хорошая (газоплотная) защита. В атмосфере, содержащей хлор или фтор, термопара хромель-копель может работать при температурах до 200 °С.

Удлиняющие провода

Таблица 2. Удлиняющие провода к термопаре хромель-копель

Термопара железо-константан (тип J)

Основные свойства и области применения
Термопары данного типа широко используются в промышленности и научных исследованиях. Термопара железо-константан позволяет проводить измерения в восстановительных, окислительных, а также инертных средах и вакууме. Термопара ЖК позволяет измерять как положительные температуры (до 1100 °С), так и отрицательные (до -203 °С). Следует отдельно заметить, что именно измерение положительных совместно с отрицательными температурами является рекомендуемым применением термопары данного типа. Использование данных термопар для измерения исключительно отрицательных температур не рекомендуется, так как существуют аналоги с лучшими характеристиками. При длительном применении максимальная рабочая температура составляет 750 °С, при кратковременном – 1100 °С.
Термопары данного типа имеют высокую чувствительность, которая составляет 50-65 мкВ/°С. Также стоит отметить их сравнительно низкую стоимость. К недостаткам термопар данного типа можно отнести высокую чувствительность к деформации термоэлектродов, а также низкую коррозионную стойкость железного термоэлектрода.

Материал термоэлектродов
В термопаре ЖК положительный электрод выполнен из технически чистого железа (малоуглеродистой стали), отрицательный – из медно-никелевого сплава константан МНМц 40-1,5 (ГОСТ 492-2006). Стоит заметить, что специально для термометрии железную проволоку не изготовляют, используется проволока, предназначенная для других целей.

Рекомендуемая рабочая среда
Термопара железо-константан устойчиво работает в окислительной и восстановительной атмосферах. При температурах около 769 °С и 910 °С железо, из которого изготовлен положительный электрод термопары, претерпевает магнитное и α↔γ-превращения, которые влияют на термоэлектрические свойства. В связи с вышесказанным термопара, находившаяся при температурах выше 760 °С даже в течение короткого временного интервала, не может использоваться для дальнейших точных измерений при температурах ниже 760 °С, так как ее показания могут не соответствовать градуировочной таблице.
Срок службы термопары зависит от поперечного сечения термоэлектродов. Диаметр электродов термопары следует выбирать прямопропорционально измеряемой температуре. В некоторых источниках приводятся следующие рекомендации по выбору диаметра электродов термопар в чехлах для длительного измерения температуры: 760 °С – 3,2 мм; 590 °С – 1,6 мм; 480 °С – 0,8 мм; 370 °С – 0,3-0,5 мм.
При температурах больших 500 °С использование термопары ЖКн в атмосфере, содержащей серу, возможно только при наличии надежной газоплотной защиты.

Термопара вольфрам-рений (тип А-1, А-2, А-3)

Основные свойства и области применения
Термопара вольфрам-рений является одной из лучших среди промышленных термопар для измерения температур выше 1800 °С. Термопара ВР используется для измерения температур до 3000 °С. Нижний предел измеряемых температур, как правило, ограничен 1300 °С. Рабочей атмосферой является аргон, азот, гелий, сухой водород или вакуум. Термо-ЭДС при 2500 °С составляет 34 мВ для термопар из сплавов ВР5/20 и ВАР5 (сплав вольфрама с рением, содержащий 5% рения, кремнещелочную и алюминиевую присадки; остальное – вольфрам)/ВР20 и 22 мВ для термопар из сплава ВР10/20, чувствительность термопар – 7-10 и 4-7 мкВ/°С соответственно.
Термопары вольфрам-рений обладают хорошими механическими свойствами при высоких температурах, могут работать при воздействии больших знакопеременных нагрузках, а также при частых и резких теплосменах. Термопары данного типа неприхотливы при изготовлении и монтаже, так как сравнительно малочувствительны к загрязнениям.

Среди недостатков термопар ВР можно выделить плохую воспроизводимость термо-ЭДС, нестабильность термо-ЭДС в условиях облучения, значительное падение чувствительности при температурах выше 2400 °С. (Воспроизводимость — характеристика результатов измерений, определяемая взаимной близостью результатов повторных измерений. В случае термопар необходимо, чтобы при проведении повторных измерений од¬ной и той же температуры полученные значения термо-ЭДС были близки к первоначальным)

Стоит заметить, что термопара из сплавов ВАР5/ВР20 дает более точный результат при длительных измерениях, чем термопара из сплавов ВР5/20.

Градуировка термопар вольфрам-рений осуществляется по градуировочным таблицам в соответствии с ГОСТ 3044-84. Проволока для термоэлектродов из сплавов ВР5, ВАР5 и ВР20 изготовляется по техническим условиям. Термоэлектродная проволока из сплава ВР10 серийно не производится.

Термопары ВР применяют в отраслях промышленности, связанных с высокими температурами. Например, вольфрам-рениевая термопара используется для измерения температуры при производстве тугоплавких металлов, твердых сплавов и керамики, при выплавке и разливке сталей и сплавов, для измерения температуры газовых потоков и низкотемпературной плазмы в газотурбинных двигателях, МГД-генераторах, а также в атомной энергетике.

Материал термоэлектродов
В вольфрам-рениевых термопарах материалами для электродов служат сплавы ВР5 – положительный термоэлектрод и ВР20 – отрицательный; ВАР5 – положительный термоэлектрод и ВР20 – отрицательный или ВР10 – положительный термоэлектрод и ВР20 – отрицательный.

Рекомендуемая рабочая среда
Термопары вольфрам-рений предназначены для длительного измерения температуры в чистых инертных средах, сухом водороде и вакууме. Даже небольшое количество кислорода существенно уменьшает срок службы термопары. В окислительных средах термопары данного типа могут быть использованы только для измерения температуры в быстротекущих процессах. При значениях температуры выше значений, при которых начинается катастрофическое окисление, срок службы термопары исчисляется минутами.
Использование термопар ВР не рекомендуется в атмосфере влажного водорода и углеродсодержащих восстановительных средах. Реакция вольфрам-рениевых сплавов с парами углеводородов начинается уже при 1000 °С. Взаимодействие с углеродом может привести к охрупчиванию термоэлектродов и существенному увеличению нестабильности термопары. Возникновение хрупкости наблюдается уже при 1700 °С. Контакт с углеродом понижает предельную измеряемую температуру до 2500 °С. Однако, существуют случаи использования термопары вольфрам-рений в высокотемпературных печах с графитовыми нагревателями. Общий вывод можно сформулировать следующим образом: срок службы термопары зависит в большой степени от характера атмосферы, материала изоляции и рабочей температуры.

Удлиняющие провода

Таблица 3. Удлиняющие провода к термопаре вольфрам-рений

Изоляция и защита
Для изоляции термоэлектродов используют керамику из BeO, HfO2, ThO2, Y2O3. Окись бериллия может использоваться при температурах, не превышающих температуру плавления данного материала (~2570 °С). BeO является самым часто употребляемым изолятором для термопар ВР. Следует отметить, что необходимо использовать BeO чистотой не менее 99,9%.
Для измерения температур ниже 1600 °С электроды термопары изолируют окисью Al2O3 чистотой 99,5% или MgO. При этом керамика должна быть прокалена для удаления органических и неорганических примесей.
При очень высоких температурах используют термопары с неизолированными термоэлектродами. В окислительных средах для защиты термопары используют главным образом металлические чехлы из Nb, Ta, Mo и сплавов Mo-Re, W-Re с покрытиями. Термопара с термоэлектродами, покрытыми иридием, может кратковременно эксплуатироваться на воздухе (30-40 часов при температуре 2000-2400 °С).

Термопара вольфрам-молибден (ВМ)

Основные свойства и области применения
Термопара предназначена для измерения высоких температур. Измерения с помощью термопары вольфрам-молибден (ВМ) могут проводиться в инертных средах, среде водорода или вакууме. Диапазон измеряемых температур составляет 1400-1800 °С, предельная рабочая температура ~2400 °С. Термопара ВМ имеет чувствительность 6,5 мкВ/°С в указанном диапазоне температур. Термоэлектроды имеют высокую механическую прочность. При изготовлении, монтаже и эксплуатации термопары не предъявляются жесткие требования к соблюдению химической чистоты. Термопара вольфрам-молибден является самой дешевой в изготовлении среди прочих термопар пригодных для измерения высоких температур.
Среди недостатков термопары ВМ можно выделить плохую воспроизводимость термо-ЭДС, небольшую величину термо-ЭДС и чувствительности, инверсию полярности, охрупчивание после нагрева при высоких температурах.

Основная область применения термопары ВМ – кратковременные измерения температуры жидких сталей, сплавов и шлаков в различного рода печах, конверторах и ковшах.

Стоит заметить, что с появлением термопар вольфрам-рений и платинородий-платинородий термопара вольфрам-молибден стала использоваться для измерения температур в процессах выплавки и разливки только неответственных сплавов.
Проволока для изготовления термоэлектродов из вольфрама и молибдена поставляется по техническим условиям.

Материал термоэлектродов
Для изготовления термоэлектродов термопар ВМ используются металлы технической чистоты. Металлы высокой чистоты, как правило, не применяются, так как значительно увеличивают стоимость термопары и предъявляют повышенные требования к отсутствию загрязнения.
Положительный электрод в термопаре вольфрам-молибден сделан из вольфрама, отрицательный – из молибдена (по причине инверсии полярности данное утверждение справедливо для температур выше 1400 °С). Для изготовления вольфрамовой проволоки используют штабики марки ВРН, для изготовления молибденовой проволоки – штабики марки МЧ.

Рекомендуемая рабочая среда
Термопара вольфрам-молибден служит для измерения температуры в среде водорода, инертных газов или вакууме. Вольфрам и молибден начинают окисляться на воздухе при температуре около 400 °С. С ростом температуры процесс окисления усиливается. Указанные металлы не вступают в реакцию с водородом вплоть до температуры плавления и инертными газами. При этом ни водород, ни инертные газы не должны содержать окисляющих примесей. Обычный диапазон рабочих температур термопары ВМ в условиях промышленной эксплуатации составляет 1400-1800 °С. В специальных случаях данный диапазон может быть расширен до 2100 °С. При этом рекомендуется использовать термопару без изоляции, так как при температурах больше 2000 °С молибден и вольфрам начинают взаимодействовать со многими окислами, из которых обычно изготовляют изоляцию.
Если электроды защищены с помощью керамики и термопара имеет защитный колпачок, то с ее помощью можно проводить кратковременные измерения температуры в окислительных средах и расплавленных металлах.

Удлиняющие провода

Таблица 4. Удлиняющие провода к термопаре вольфрам-молибден

Изоляция и защита
Термоэлектроды термопар вольфрам-молибден для разовых измерений температуры жидкой стали изолируют глиноземистой керамикой (Al2O3) и защищают кварцевыми наконечниками.

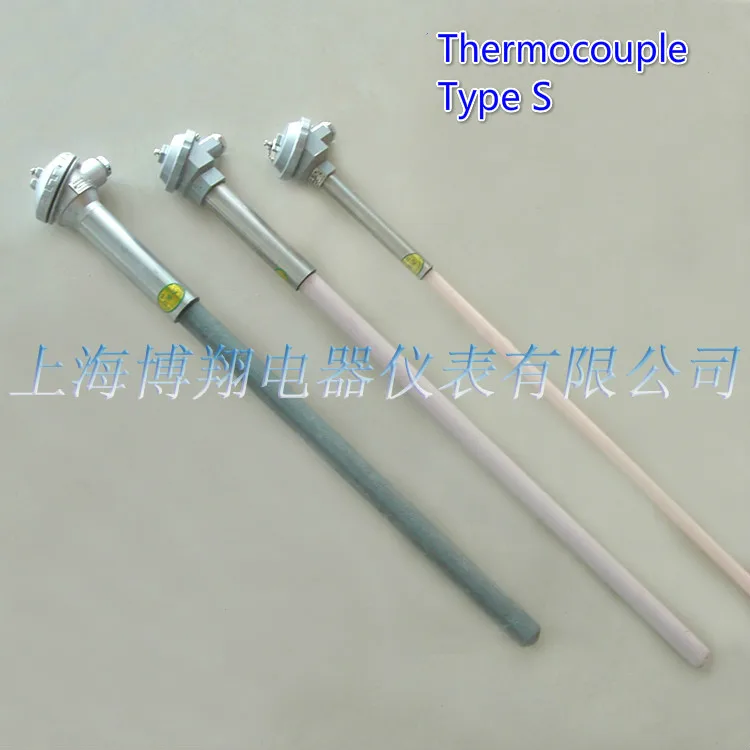

Термопары платинородий-платина (ПП13 — тип R, ПП10 — тип S)

Основные свойства и области применения
Термопары платинородий-платина являются одними из самых распространенных для измерения температур до 1600 °С. К данному типу относятся термопары, изготовленные из платины и сплава платины c родием (10% Rh), и из платины и сплава платины с родием (13% Rh). Термопары ПП предназначены для выполнения измерений температуры в окислительных и инертных средах. Предельная рабочая температура при длительных измерениях составляет 1400°С, при кратковременных – 1600°С. Термопары платинородий-платина имеют практически линейную термоэлектрическую характеристику в области температур 600-1600 °С, чувствительность
10-12 мкВ/°С (10% Rh) и 11-14 мкВ/°С (13% Rh). Другими достоинствами данных термопар являются высокая точность измерений, хорошая воспроизводимость и стабильность термо-ЭДС. Стоит заметить, что термопары данного типа выступают в качестве эталонных приборов для воспроизведения Международной практической температурной шкалы (МПТШ) в области температур от 630,74 до 1064,43 °С.
К недостаткам термопар ПП можно отнести высокую стоимость, нестабильность работы в условиях облучения, высокую чувствительность к загрязнениям металлическими и неметаллическими примесями при изготовлении, монтаже и эксплуатации.
Термопары платинородий-платина используются в различных отраслях промышленности и науки, где требуется высокая точность и надежность измерений.
Градуировка термопары ПП (10% Rh) осуществляется по ГОСТ 3044-84, термоэлектродная проволока изготовляется по ГОСТ 10821-75. Термоэлектродная проволока для термопар ПП (13% Rh) изготовляется по техническим условиям.

Материал термоэлектродов
Для изготовления термопары ПП используются сплавы платины с родием ПР10 или ПР13, содержащие 10% и 13% родия (Rh) соответственно и чистая платина.
Положительным является термоэлектрод, изготовленный из платинородия, отрицательным – из платины.

Рекомендуемая рабочая среда
Термопара платинородий-платина предназначена для измерения температуры в окислительных и инертных средах. При наличии защиты термопары данного типа могут быть использованы для измерений в восстановительных средах и средах, содержащих пары мышьяка, серы, свинца, цинка, фосфора.
На практике термопары ПП редко применяются для измерения температур ниже 0 °С. Дело в том, что чувствительность термопары данного типа падает при понижении температуры и становится равной нулю при -138 °С. Тем не менее, в некоторых стандартах термо-ЭДС термопар нормируется при температурах до -50 °С. Термопары платинородий-платина не используются для измерения температур в диапазоне 0-300 °С, а для температур 300-600 °С применяются только для получения сравнительных данных.
Верхний температурный предел кратковременного применения термопары ПП ограничивается 1600 °С, долговременного применения – 1400 °С. При температурах больших 1400 °С происходит стремительный рост зерен платинового термоэлектрода. При наличии хорошей защиты термопару можно использовать для длительных измерений при температурах до 1500 °С.

Удлиняющие провода

Таблица 5.

Удлиняющие провода к термопаре вольфрам-рений

Изоляция и защита
Изоляцией для термоэлектродов рабочих термопар вплоть до температуры 1200 °С могут служить кварц, фарфор, муллит, силлиманит, огнеупорный фарфор. Термоэлектроды образцовых термопар изолируют плавленым кварцем. Если термопара используется для измерения температур до 1400 °С, то в качестве изоляции применяется керамика с повышенным содержанием Al2O3. В слабоокислительной и восстановительной атмосфере при температурах больше 1200 °С, а также во всех случаях применения термопар при температурах больше 1400 °С следует использовать керамику из высокочистой окиси алюминия. При работе в восстановительной атмосфере иногда в качестве изоляции применяют окись магния.
Внутренние чехлы для термопар, как правило, изготовляют из тех же материалов, из которых сделана изоляционная керамика. Обязательным условием является газоплотность таких материалов (способность материала сопротивляться проникновению сквозь него газов под давлением).
Для защиты рабочих спаев термопар, предназначенных для разовых измерений температуры жидких сталей и сплавов, применяются кварцевые наконечники.

Рекомендации по эксплуатации
Термопары ПП очень чувствительны к различного рода химическим загрязнениям, которые могут быть причиной охрупчивания и снижения прочности, а также возникновения сильного дрейфа показаний термопары. Особенно чувствителен к загрязнениям платиновый электрод. Источниками загрязнения могут стать материалы, из которых изготовлена изоляция и защитный чехол, нагревательное устройство и его атмосфера, предметы, находящиеся в непосредственной близости от термопары.

Рекомендации для предотвращения загрязнения термоэлектродов.
Термоэлектроды должны быть изолированы одной двухканальной керамической трубкой по всей рабочей длине.
Между изолирующей трубкой и керамическим защитным чехлом, так же как между термоэлектродами и трубкой, должны быть достаточные, хорошо вентилируемые зазоры.
Следует тщательно очистить термоэлектроды от следов смазки и жира перед их помещением в изолирующую и защитную керамику. Металлические чехлы должны быть также очищены от грязи, остатков смазки, стружки и др. Перед монтажом все компоненты термопары – электроды, изолирующую и защитную керамику и чехлы – необходимо отжечь при высокой температуре.
Конструкция термопары должна быть такой, чтобы термоэлектроды не служили опорой для изолирующей керамики. Данная рекомендация особенно важна для термопар, устанавливаемых вертикально.

Термопары платинородий-платинородий (тип B)

Основные свойства и области применения
Термопара ПР предназначена для измерения температуры в окислительных и нейтральных средах. Также возможно ее использование в вакууме. Максимальная рабочая температура при длительных измерениях составляет 1600 °С, при кратковременных – 1800 °С. При температурах выше 1200 °С термопара платинородий-платинородий имеет линейную термоэлектрическую характеристику, чувствительность 10,5-11,5 мкВ/°С и хорошую стабильность термо-ЭДС. Термопара ПР может применяться без удлиняющих проводов благодаря низкой чувствительности в области температур 0-100 °С.
В сравнении с термопарами платинородий-платина термопара платинородий-платинородий имеет немного меньшую термо-ЭДС, при этом с ее помощью можно измерять более высокие температуры. Термопара ПР имеет большую механическую прочность, большую стабильность при высоких температурах, меньшую склонность к росту зерна и охрупчиванию, а также меньшую чувствительность к загрязнению.
Термопара ПР активно используется в областях, где необходимо длительное измерение температуры выше 1400 °С. К таким областям относятся металлургия, стеклоплавильная, цементная промышленность, производство огнеупоров. Также термопары данного типа применяются в образцовых термометрах.
Градуировка термопары платинородий-платинородий осуществляется по ГОСТ 3044-84, термоэлектродная проволока изготовляется по ГОСТ 10821-75.

Материал термоэлектродов
Для изготовления термопары ПР используются сплавы платины с родием ПР30 и ПР6, содержащие 30% и 6% родия (Rh) соответственно. Чистота платины и родия, которые используются в производстве сплавов, должна быть больше или равна 99,95%.
Положительным является термоэлектрод, изготовленный из платинородия ПР30, отрицательным – из платинородия ПР6.

Рекомендуемая рабочая среда
Термопары платинородий-платинородий используются в окислительных и нейтральных средах, а также в вакууме. Максимальная рабочая температура термопары ПР определяется температурой плавления отрицательного термоэлектрода, изготовленного из сплава ПР6 (1820 °С) и составляет 1800 °С (по ГОСТ 3044-84 и ГОСТ 6616- 94 при кратковременных измерениях). При длительных измерениях рабочая температура ограничивается значением 1600 °С.
Без надежной защиты нельзя использовать термопары данного типа в восстановительных атмосферах и атмосферах, содержащих пары металлов и неметаллов.

Удлиняющие провода

Таблица 6. Удлиняющие провода к термопаре платинородий-платинородий

Изоляция и защита
Для изоляции и защиты термопар ПР применяют керамику из Al2O3 высокой чистоты.

Рекомендации по эксплуатации
Причины выхода термопар платинородий-платинородий из строя вследствие охрупчивания, снижения механической прочности или исключительно большого дрейфа термо-ЭДС, как правило, совпадают с причинами схожих проблем, возникающих у термопар платинородий-платина. Но выход из строя термопар ПР происходит значительно реже по сравнению с термопарами ПП, так как сплавы платины с родием менее подвержены химическим загрязнениям и росту зерна, чем чистая платина, из которой изготовляют отрицательный электрод термопары ПП.

Требования, предъявляемые к термоэлектродным сплавам

Термопары применяются для измерения широкого диапазона температур в различных средах. При этом измерительные приборы должны обеспечивать надлежащую точность и иметь приемлемые сроки службы. В связи с перечисленными выше особенностями к материалам, применяемым для производства термопар, предъявляются специальные требования:

1.

Термо-ЭДС термоэлектродных сплавов, образующих термопару, должна быть достаточно большой для того, чтобы ее можно было измерить с необходимой точностью. Желательно, чтобы величина термо-ЭДС линейно зависела от величины температуры.
2. Температура плавления термоэлектродных сплавов должна быть выше максимальной рабочей температуры термопары. Разница между указанными температурами должна составлять не менее 50 °С.
3. Термоэлектродные сплавы должны обладать коррозионной стойкостью в рабочей среде термопары. Данное требование не всегда может быть выполнено, поэтому в таких случаях термоэлектроды защищают от воздействия среды с помощью защитного чехла.
4. Термоэлектродные сплавы должны отличаться воспроизводимыми и однородными свойствами при производстве их в промышленных масштабах.
5. Сплавы для термопар должны сохранять свою термоэлектрическую характеристику неизменной в процессе градуировки и эксплуатации.
6. Сплавы для термопар должны обладать хорошей пластичностью и прочностью.

Источник: «МЕТОТЕХНИКА»

Смотрите также:

Примеры термопар на площадках АлиЭкспресс

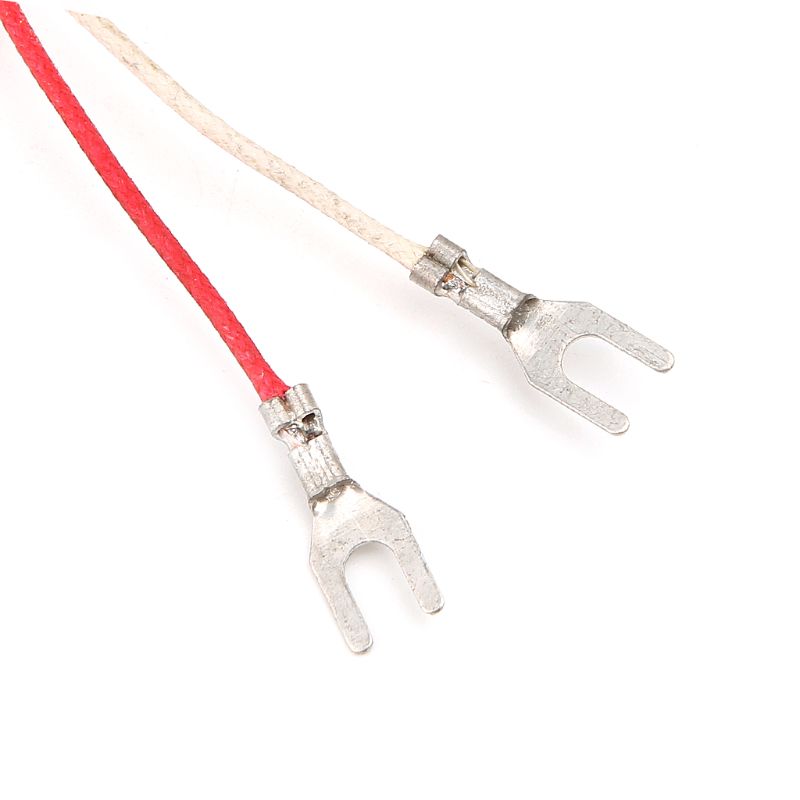

Датчик термопары типа K, рабочая температура: от -50 до 350 градусов по Цельсию, длина кабеля: прибл. 100 см Термопара типа К (Pt100), диапазон измерения: -50 ~ 450 °C. Длина кабеля 2 метра, диаметр зонда: 5 мм, материал зонда: нержавеющая сталь Датчик термопары типа K, рабочая температура: от 0 до 1300 градусов по Цельсию, керамическая трубка Датчик термопары типа S, рабочая температура от 0 до 1300 градусов по Цельсию Измеритель температуры 0-800 C, термопара типа К, защита от помех Измеритель температуры TM902C (-50C до 1300C) с термопарой K типа

Термопара ТХА — Термопара ТХА (хромель-алюмель) используется для наиболее точного измерения температуры до 1250 градусов в электропечах сопротивления, сушильных шкафах и промышленных станках.

Новосибирск

Компании:	19 821
Товары и услуги:	12 830

Статьи и публикации:	1 136
Тендеры и вакансии:	113

Вход в личный кабинет

3 000 р.

Купить

Термопара ТХА (хромель-алюмель) используется для наиболее точного измерения температуры до 1250 градусов в электропечах сопротивления, сушильных шкафах и промышленных станках.

сПо исполнению чехла, термопара хромель-алюмелевая может быть изготовлена: в керамических бусах, керамическом чехле, либо корпусе из высокотемпературной нержавеющей стали. В последнем варианте у термопреобразователя повышается максимальная температура (до 1250 градусов) и ресурс использования.

Мы поставляем термопары ТХА длиной от 200 до 100 000мм, а диаметром от 5 до 40мм.

Наша компания занимается поставкой не только термопар ТХА, но также керамической трубки, проволоки нихром, фехраль, трубки кварцевые и керамические, а также подовые плиты к печам сопротивления.

посмотреть все (25)

Другие товары и услуги компании:

Муфельная печь СНОЛ 1,6.

2,5.1

СНОЛ-1,6.2,5.1/11-И2М является одной из самых популярных лабораторных печей в нашей стране. Объем печи всего 4 литра, но этого хватает для большинства лабораторных операций.

50 000 р.

Фехраль для койлов

Фехраль для койлов — это сплав, который используется для намотки спиралей. Мы предлагаем качественную проволоку фехраль (кантал) диаметром от 0,1 до 1 мм для Ваших электронных сигарет.

790 р.

Фехраль 0,2мм (кантал)

Фехраль 0,2мм (кантал) — сплав с высоким удельным сопротивлением. Имеет различные названия — кантал, фехраль, суперфехраль, но предназначение у них одно и тоже.

1 150 р.

Фехраль 0,3 мм (кантал)

Фехраль 0,3мм (кантал) — это жаропрочный сплав с высоким удельным сопротивлением. По химическому составу состоит из следующих элементов: железо, хром, алюминий, кремний и марганец.

1 050 р.

Фехраль 3 мм

Фехраль Х23Ю5Т 3 мм — это жаропрочный сплав, его также называют кантал, суперфехраль, по сути являющихся одним и тем же товаром.

850 р.

Фехраль 0,5 мм (кантал)

Фехраль 0,5мм (проволока кантал) — это жаропрочный сплав с высоким удельным сопротивлением прецезионный сплав, состоящий их железа, хрома, алюминия, кремния и марганца.

950 р.

Товары и услуги других компаний:

Термопара ТХА

Термопара ТХА (хромель-алюмель) используется для наиболее точного измерения температуры до 1300 градусов в электропечах сопротивления, сушильных шкафах и промышленных станках.

2 000 р.

Термопреобразователь ТХА

Термопреобразователь ТХА (хромель-алюмель) используется для точного измерения температуры в электропечах сопротивления, сушильных шкафах и промышленных станках

2 000 р.

Покупаем Термопара

Закупаем термопара ТВР (термопары вольфрам-рений)- Куплю положительные электроды ТВР из термопарной проволоки ВР5-

1 600 р.

Печь муфельная ЭКПС 10

Печь муфельная ЭКПС 10 является одной из самых популярных моделей лабораторных электропечей в нашей стране. Простота конструкции, высокая температура в рабочей камере.

42 500 р.

Печь ЭКПС 50

Печь ЭКПС 50 используется для выполнения лабораторных аналитических работ; выплавки и выжига восковых моделей из литейных форм, обжига литейных форм, термической и высокотемпературной обработки.

78 000 р.

Печь муфельная ПМ-10

Печь ПМ-10 используется в ювелирном и сувенирном производстве, в лабораториях промышленных производств, в медицинских учреждениях, в художественных школах, мастерских, кружках керамики и в др. обл.

63 145 р.

• Промышленные материалы и оборудование

Металлоизделия Промышленное оборудование

Информация о продавце

Апром

• +7 (383) 381-83-58
• ул. Большевистская, 177
• aprom.su/

Продажа поставка оборудования

Купить высокотемпературную керамическую термопару типа К для гончарных печей CR-02

Измерительные приборы MN™

(пока отзывов нет) Написать рецензию

MN Measurement Instruments™

18,5-дюймовый высокотемпературный датчик термопары k-типа Печь для обжига керамики

Рейтинг Требуется Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Требуется

Тема обзора Требуется

комментариев Требуется

Артикул:

CR-02 18,5″

СКП:

708828923449

MPN:

5″> КР-02-18.5

Состояние:

Новый

Наличие:

в наличии

Вес:

0,60 фунта

Доставка:

Рассчитывается на кассе

Сейчас: 34,99 долларов США

Текущий запас:

Количество:

• Описание
• Информация о гарантии

Описание



Термопара K-типа CR-02-18,5″ для цифрового термометра печи

— ONE 18,5 «Длинная термопару с высокотемпературной изоляцией керамической трубки —

— Пластина разъема для подключения —

04-58 до 2372

104-58 до 2372 237 ° — 572 °.

C)



Термопара типа K для тяжелых условий эксплуатации для использования в печах, кузницах и печах Зонд изготовлен из термопарной проволоки калибра AWG 8 и рассчитан на непрерывную работу при очень высоких температурах до 2372 °F по Фаренгейту или 1300 °C по Цельсию. Термопара типа k имеет общую длину около 18,5 дюймов, а 14 изоляционных трубок имеют длину около 16 дюймов. Соединительная пластина для подключения датчика к термометру типа k или регулятору температуры включено



Этот зонд для термопары типа K состоит из 14 керамических изоляторов, каждый длиной около 1 дюйма, и позволяет регулировать длину зонда, удаляя элементы изолятора и укорачивая провод в соответствии с вашими требованиями. Он также доступен в виде 8,5-дюймового и 14,5-дюймового термопарного зонда K-типа.



Если вам нужен кабель для подключения этого датчика температуры к цифровому термометру, мы рекомендуем соединительный кабель CR-4, см. здесь:

https://www.meter-depot.com/connector-hookup-cable-f-high-temperature-k-type-ceramic-thermocouple-sensor-cr4/ Эта термопара k-типа часто используется в керамических печах, горнах и горнах, в гончарных печах, металлообработке, кузнице и плавильне, производстве металлов и всякий раз, когда вам нужно измерять и контролировать очень высокие температуры.



Доставка осуществляется быстро из Сент-Пола, Миннесота, США. Если у вас есть вопросы, мы можем помочь.



Технические характеристики:



• Датчик термопары типа K


• Диапазон измерений от -58 до 2372 °F (от -50 до 1300 °C)

• Провод термопары «Select» или «Класс 1», жесткие допуски, +/- 1,5°C до 375°C или 0,4% выше 375°C

• Диаметр проволоки: AWG 8, 0,13 дюйма или 3,2 мм

• Общая длина: 18,5 дюймов (47 см)

• Длина с изоляцией: 15 дюймов (39 см)

• Керамический изолятор, овальной формы: Д~ 0,5” Ш~ 0,4” (Д=12,3 мм Ш=10 мм)

Thermocouple CR-02-18,5 K-типа. 0105

-Пластина разъема для проводки включена —

-58 до 2372 ° F (от -50 до 1300 ° C)

Это тяжелая универсальная термока в печах, кузницах и печах. Зонд изготовлен из провода термопары калибра AWG 8 и рассчитан на непрерывную работу при очень высоких температурах до 2372 °F или 1300 °C по Цельсию. Общая длина термопары k-типа составляет около 18,5 дюймов, а длина 14 изоляционных трубок составляет около 16 дюймов. В комплект входит соединительная пластина для подключения датчика к термометру типа k или регулятору температуры.



Этот термопарный зонд для обжига печи типа K состоит из 14 керамических изоляторов, каждый длиной около 1 дюйма, и позволяет регулировать длину зонда, удаляя элементы изолятора и укорачивая провод в соответствии с вашими требованиями. Он также доступен в виде 8,5-дюймового и 14,5-дюймового термопарного зонда K-типа.



Если вам нужен кабель для подключения этого датчика температуры к цифровому термометру, мы рекомендуем соединительный кабель CR-4, см. здесь:



http://www.ebay.com/itm/311857872033



Термопара k-типа часто используется в печах, металлических и керамических печах. кузница и плавильщик, производство металлов и всякий раз, когда вам нужно измерять и контролировать очень высокие температуры.



Доставка осуществляется быстро из Сент-Пола, Миннесота, США. Если у вас есть вопросы, мы можем помочь.



Технические характеристики:



• Датчик термопары типа K


• Диапазон измерений от -58 до 2372 °F (от -50 до 1300 °C)

• Провод термопары «Select» или «Класс 1», жесткие допуски, +/- 1,5°C до 375°C или 0,4% выше 375°C

• Диаметр проволоки: AWG 8, 0,13 дюйма или 3,2 мм

• Общая длина: 18,5 дюймов (47 см)

• Длина с изоляцией: 15 дюймов (39 см)

• Керамический изолятор, овальной формы: Д~ 0,5” Ш~ 0,4” (Д=12,3 мм Ш=10 мм)



Просмотреть всеЗакрыть

Информация о гарантии

1 год гарантии

Просмотреть всеЗакрыть

Китай Производитель датчиков давления расплава, Датчик давления, Поставщик датчиков давления

Горячие продукты

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Популярные продукты

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Рекомендуется для вас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Торговая компания
	Основные продукты:	Датчик давления расплава , Передатчик давления , Датчик давления , расходомер
	Количество работников:	9
	Год основания:	2015-12-21
	Площадь завода:	58 square meters»> 114,58 квадратных метров
	Среднее время выполнения:	Время выполнения заказа в сезон пиковой нагрузки: один месяц Время выполнения заказа в межсезонье: в течение 15 рабочих дней

Информация отмечена проверяется БВ

Штаб-квартира Changsha Luosen Automation Technology Co. , Ltd. находится в городе Чанша, провинция Хунань, под торговой маркой Promesstec. Это техническое предприятие, специализирующееся на исследованиях и разработках, производстве и продажах A. S (Automatic Sensing Technology). Объединяя немецкую технологию основных преобразователей и внося свои скромные усилия на рынок промышленной автоматизации.

Мы являемся ведущим поставщиком промышленной автоматизации. Наша продукция в основном используется в: пластиковом оборудовании, оборудовании для производства химических волокон, нефтехимической …

Просмотреть все

Доска объявлений

6 шт.

CS Луосен Автоматизация

Дисплей

проместек

преобразователь давления

Прибор для измерения давления

Преобразователь давления расплава

Пошлите Ваше сообщение этому продавцу

* От:

* Кому:

Мистер Джек Ли

* Сообщение:

Введите от 20 до 4000 символов.

Это не то, что вы ищете?  Опубликовать запрос на поставку сейчас

Как правильно выбрать термопару для работы с расплавленным металлом

Металлические термопары — отличный выбор для измерения температуры в расплавленных металлах. Термопары представляют собой полупроводниковые материалы, используемые для измерения температуры путем измерения напряжения на двух разных типах материалов, когда между ними существует разница температур.

Типы термопар выбираются в зависимости от типа металла, измеряемого термопарой, и могут быть изготовлены таким образом, чтобы выдерживать высокие температуры. Термопары обычно используются во многих отраслях промышленности, включая сталелитейную промышленность, где они помогают измерять температуру внутри печей во время их работы.



Почему стоит выбрать термопарный датчик температуры?

Датчик температуры термопары состоит из двух отдельных металлических проводов, сваренных вместе на одном конце, так называемой горячей сварки. Когда температура горячего сварного шва отличается от температуры эталонных сварных швов, электрическое напряжение можно измерить, подключив два оставшихся конца к вольтметру. Как отмечено ниже, существует несколько типов термопар.



Типы термопар

Типы термопар названы в честь букв алфавита, и существует не менее 11 различных типов. Температурный диапазон является наиболее важным аспектом, который следует учитывать при выборе термопары. От отрицательных температур 10 градусов по Фаренгейту или ниже до палящего зноя, измеряемого в тысячах градусов по Фаренгейту, диапазон дает вам ориентир для выбора идеального.

Термопара типа K: Термопара типа K является наиболее распространенной из-за ее способности измерять температуру от -200 до 1300 градусов Цельсия, также известную как температура плавления стали (от -328 до 2372 градусов по Фаренгейту).

Термопара типа S: Тип S популярен среди тех, кто измеряет более высокие температуры, поскольку его диапазон составляет от -170 до 1000 градусов Цельсия (или от -274 до 1832 градусов по Фаренгейту). Эта термопара является наиболее распространенным выбором для расплавленных металлов, таких как сталь, алюминий и цинк.

Термопара типа B: Тип B подходит для сред с температурой до 1260 градусов по Цельсию (2300 градусов по Фаренгейту), что делает его идеальным для других отраслей, связанных с металлом, таких как сварка.

Термопара типа R: Термопара типа R предназначена для сред с температурой до 2372 градусов по Фаренгейту (или 1300 градусов по Цельсию), что делает ее пригодной для использования при измерении температуры расплавленных металлов, таких как сталь, алюминий и цинк.



Какие факторы следует учитывать при выборе термопары?

Размер датчика/зоны измерения. Если ваша термопара предназначена для измерения только одной области в расплавленном металле, вам не нужно покупать датчик большего размера. Однако, если вы измеряете несколько площадей одновременно или пытаетесь покрыть всю яму или печь, рекомендуется приобрести датчик большего размера.

Диапазон измеряемых температур. Если ваша термопара измеряет температуру расплавленной стали, лучше всего использовать термопару типа K или S, поскольку они измеряют температуру ниже 1300 градусов по Цельсию (или 2372 градусов по Фаренгейту).

Операционная среда. Если ваша рабочая среда чрезвычайно суровая или опасная, лучше всего убедиться, что ваша термопара может выдерживать такие условия. Некоторые термопары типа K поставляются с защитной оболочкой, которая помогает предотвратить повреждение из-за этого, хотя обычно они не могут измерять температуры, близкие к их точке плавления.

Стоимость покупки двух отдельных компонентов вместо одного блока термопары. Некоторые термопары поставляются в виде одного компонента, а не двух, как большинство, что может удорожить покупку, если вам нужна только верхняя часть (например, тип K).

Размер корпуса датчика/компонента следует учитывать в зависимости от области применения и места, где будет измеряться термопара. Если вы пытаетесь измерить температуру расплавленной стали в труднодоступной секции печи, ее будет сложно установить и использовать, если корпус зонда слишком велик.



5 Распространенные случаи использования расплавленного металла

Очистка алюминия:

Это процесс преобразования глинозема в металлический алюминий одним или несколькими из нескольких различных методов, таких как электролиз или перегонка под давлением и вакуумом. Если ваша термопара измеряет температуру расплавленного алюминия, лучше всего использовать тип K или S, потому что они измеряют температуру ниже 1300 градусов Цельсия.



Производство стали:

Это процесс, при котором чугун превращается в сталь путем удаления из него примесей, таких как углерод и шлак, в зависимости от того, какой тип стали производится. Если ваша термопара измеряет температуру расплавленной стали, лучше всего использовать тип K или S, потому что они измеряют температуру ниже 1300 градусов Цельсия.



Производство цинка:

Это процесс, в котором оксид цинка превращается в чистый металлический цинк путем нагревания его с углеродом и известняком, уменьшения его массы на единицу объема, увеличения плотности и удаления большей части кислорода, который составляет оксид цинка. Если ваша термопара измеряет температуру расплавленного цинка, лучше всего использовать тип K или S, потому что они измеряют температуру ниже 1300 градусов Цельсия.



Электроника/Печь:

Если ваша термопара будет использоваться в печи на заводе по производству электроники, вы можете удалить загрязнения с металлических деталей.



Горнодобывающая промышленность:

Термопары могут использоваться для контроля температуры в горнодобывающей промышленности. Термопары часто являются самым быстрым и простым способом обнаружения потерь тепла на участке трубопровода, масляного бака или топливопровода при контроле температуры воды или нефтепродуктов. Они также помогают определить, когда пришло время ремонта или замены оборудования.

Выбор правильной термопары для работы с расплавленным металлом имеет решающее значение, когда речь идет об измерениях, которые могут повлиять на результат производства. Прежде чем определить, какая термопара лучше всего подойдет для ваших нужд, рассмотрите область измерения, диапазон температур, который она будет измерять, а также наличие каких-либо суровых условий, которые могут повредить продукт.

Принимая во внимание эти факторы перед покупкой блока термопары, вы можете быть уверены, что приобретаете правильный тип для работы, а также гарантируете, что он прослужит столько времени, сколько необходимо.

Типы термопар | Omega Engineering

ТИП ТЕРМОПАРЫ

Узнать больше

• Что такое термопара
• Как работают термопары
• Как выбрать термопару
• Типы термопар
• Термопара против. РДТ

Нужна дополнительная помощь?

СВЯЗАТЬСЯ С НАМИ

Купить лучшие в своем классе термопары

ПРИОБРЕСТИ

Термопары типа K

Термопары класса

Диапазон температур °F/°C

-328/-200   2282/1250

Extension Grade

Диапазон температур °F/°C

32/0   392/200

5

-10 Международный стандарт IEC Комбинация

+ свинец: никель-хром Ni-Cr
— свинец: никель-алюминий Ni-Al

Стандарт Пределы погрешности °C (в зависимости от того, что больше)

2,2°C или 0,75% выше 0°C

Специальные

1,1°C или 0,4%

Комментарии, среда с оголенным проводом

Чистый окислитель и инертный; ограниченное использование в вакууме или восстановлении;
широкий диапазон температур; наиболее популярная калибровка

Термопары типа J

Термопары класса

Диапазон температур °F/°C

32/0 1382/750

Расширение класса

Диапазон температур °F/°C

5 3 2 0005 3

International IEC 584-3

Комбинация сплавов

+ свинец: железо Fe
— свинец: медь-никет Cu-Ni

Стандартные пределы погрешности °C (в зависимости от того, что больше)

2,2°C или 0,75 % выше 0°C

Special

1,1°C или 0,4 % . Ограниченное использование для окисления при высоких температурах. Не рекомендуется для низких температур.

Термопары типа T

Термопары класса

Диапазон температур °F/°C

32/0   392/200

Удлинитель класса

Диапазон температур °F/°C

-328/-250   662/350

Международный стандарт IEC 584-3

Комбинация сплавов

+ свинец: медь Cu
— свинец: медь-никель Cu-Ni

Стандартные пределы погрешности °C (в зависимости от того, что больше °C )

1,0°C или 0,75% выше 0°C

Special

0,5°C или 0,4%

Комментарии, среда с неизолированным проводом

Мягкое окисление, восстановление вакуума или инертность. Хорошо там, где есть влага. Низкотемпературные и криогенные применения

Тип R Thermocouples

Главка термопары

Диапазон температуры ° F/° C

32/0 2642/1450

Удлинитель. 584-3

Комбинация сплавов

+ свинец: платина-13% родий Pt-13% Rh
— свинец: платина Pt

Стандартные пределы погрешности °C (в зависимости от того, что больше)

1,5°C или 0,25% выше 0°C

Специальный

0,6°C или 0,1%

Комментарии, среда с оголенными проводами

Окисляющий или инертный. Не вставляйте в металлические трубки. Остерегайтесь загрязнения. Высокотемпературные

Термопары типа E

Термопары класса

Диапазон температур °F/°C

-328/-200   1652/900

Удлинитель класса

390 1/5 200 Диапазон температур °F/°C 900 200

Международный стандарт IEC 584-3

Комбинация сплавов

+ свинец: никель-хром Ni-Cr
— Свинец: никель-алюминий Ni-Al

Стандартные пределы погрешности °C (в зависимости от того, что больше)

1,7°C или 0,5% выше 0°C

Special

1,0°C или 0,4%

Окисляющие или Инертный. Ограниченное использование в вакууме или восстановлении. Наибольшее изменение ЭДС на градус

Термопары типа N

Термопары класса

Диапазон температур °F/°C

-450/-270   2372/1300

Расширение класса

Диапазон температур 0°F/°C0010 32/0 392/200

International IEC 584-3

Комбинация сплавов

+ свинец: Nicrosil Ni-Cr-Si
— свинец: Nicrosil Ni-Si-Mg

Стандартные пределы погрешности °C выше)

2,2°C или 0,75% выше 0°C

Special

1,1°C или 0,4%

Альтернатива типу K. Более стабильны при высоких температурах

Термопары типа S °F/°C

32/0   2642/1400

Extension Grade

Диапазон температур °F/°C

32/0 300/150

International IEC 584-3

Комбинация сплавов

+ свинец: свинец-10% Rh-08 Rh-09 Pt-1 : Платина Pt

Стандартные пределы погрешности °C (в зависимости от того, что больше)

1,5°C или 0,25% выше 0°C

Special

0,6°C или 0,1%

Окисляющий или инертный. Не вставляйте в металлические трубки. Остерегайтесь загрязнения. Высокая температура

Термопары типа C

Главный класс

Диапазон температуры ° F/° C

32/0 4208/2320

Удлинитель. Комбинация

+ свинец: ВОЛЬФРАМ-5% РЕНИЙ W-5% Re
— Свинец: ВОЛЬФРАМ-26% РЕНИЙ W-26% Re

Стандартные пределы погрешности °C (в зависимости от того, что больше)

4,5°C или 1,0 % выше 0°C

Вакуум, инертный, водород. Остерегайтесь охрупчивания. Не практично ниже 399°C (750°F) Не для окислительной атмосферы

Термопары типа B

Термопары класса

Диапазон температур °F/°C

32/0   2642/1400

Расширенный диапазон температур °F/°F

5 9 C

32/0   300/150

Комбинация сплавов

+ свинец: платина-30% родий Pt-30% Rh
— свинец: платина-6% родий Pt-6% Rh

Стандартные пределы погрешности °C

0,5% при температуре свыше 800°C

Окисляющий или инертный. Не вставляйте в металлические трубки. Остерегайтесь загрязнения. Высокая температура. Обычное использование в стекольной промышленности

Сопутствующие товары

Бочковые насосы высокой вязкости

От 1 926,00 долларов США

КУПИТЬ СЕЙЧАС

Емкостной стержневой зонд для непрерывного измерения уровня

От $863,69

КУПИТЬ СЕЙЧАС

Барабанный смеситель на 55 галлонов

От 1010,00 долларов США

КУПИТЬ СЕЙЧАС

Generic High Temperature Thermocouple K Type S Type Temperature Sensor For Ceramic Kiln Furnace 2372 Fahrenheit 1300 Degree

Choose your location

Please selectAbiaAdamawaAkwa IbomAnambraBauchiBayelsaBenueBornoCross RiverDeltaEbonyiEdoEkitiEnuguFederal Capital TerritoryGombeImoJigawaKadunaKanoKebbiKogiKwaraLagosNasarawaNigerOgunOndoOsunOyoPlateauRiversSokotoYobe

Please selectAbule Egba (Agbado Ijaye Road)Abule Egba (Ajasa Command Rd) Абуле-Эгба (Аджегунле)Абуле-Эгба (Алагбадо)Абуле-Эгба (Алакуко)Абуле-Эгба (Экоро-роуд)Абуле-Эгба (Мейран-роуд)Абуле-Эгба (Новый Око-Оба)Абуле-Эгба (Старая Отта-роуд)АгбараАгеге (Аджувон-Акуте-роуд)Агеге (Допему) )Агеге (Иджу-роуд)Агеге (Старая дорога Абеокута)Агеге (Старая дорога Отта)Агеге (Ориле Агеге)АГИЛИТИАГУНГИ (ЛЕККИ)АХАО ЭСТЕЙТАЛЬФА-БИЧАМУВОАНТОНИ ДЕРЕВНЯАпапа (Аджегунле)Апапа (Амукоко)Апапа (GRA)Апапа (Кири кири)Апапа (Олоди) )Apapa (Suru Alaba)Apapa (Tincan)Apapa (Warf Rd)AWOYAYAAwoyaya-Контейнерный автобусAwoyaya-Eko Akete EstateAwoyaya-EputuAwoyaya-Gbetu Iwerekun RoadAwoyaya-Idowu EletuAwoyaya-Mayfair GardensAwoyaya-Ogunlana BusstopAwoyaya-OlogunfeAwoyaya-OribanwaBadagryBERGERBogijeCokerDoyinEjigbo-Ailegun RoadEjigbo-BucknorEjigbo-Ile EpoEjigbo-Isheri OsunEjigbo-Jakande Wood MarketEjigbo-NNPC RoadEjigbo-Oke-AfaEjigbo-PipelineEjigbo-PowerlineElemoroEPEFagba (Iju Road) FESTAC (1-я авеню)FESTAC (2-я авеню)FESTAC (3-я авеню)FESTAC (4-я авеню)FESTAC (5-я авеню)FESTAC (6-я авеню)FESTAC (7-я авеню)Gbagada- IfakoGbagada-Abule OkutaGbagada-AraromiGbagada-Deeper LifeGbagada-DiyaGbagada-ExpresswayGbagada -HospitalGbagada-L&KGbagada-New GarageGbagada-OlopomejiGbagada-PedroGbagada-SawmillGbagada-SholuyiIbeju-Lekki AiyetejuIbeju-Lekki AkodoIbeju-Lekki Amen EstateIbeju-Lekki Dangote fertilizerIbeju-Lekki Dangote RefineryIbeju-Lekki Dano MilkIbeju-Lekki Eleko JunctionIbeju-Lekki IgandoIbeju-Lekki MagbonIbeju-Lekki OnosaIbeju -Лекки ОримедуИбеджу-Лекки Панафриканский университет Ибеджу-Лекки ШапатиИДИМУИГАНДОИЯНИКИНИДЖЕГ UN IKOTUNIjegun-Obadore RoadIJORAIikeja (ADENIYI JONES)Ikeja (ALAUSA)Ikeja (ALLEN AVENUE)Ikeja (computer village)Ikeja (GRA)IKEJA (MM Airport)Ikeja (MANGORO)Ikeja (OBA-AKRAN)Ikeja (OPEBI)IKORODU (Adamo) ИКОРОДУ (Агбеде)Икороду (Агбова)ИКОРОДУ (Сельское хозяйство)ИКОРОДУ (Баеку)ИКОРОДУ (Эйита)ИКОРОДУ (Гберигбе)ИКОРОДУ (Иджеде)ИКОРОДУ (Имота)ИКОРОДУ (Ита олуво)ИКОРОДУ (Итамага)ИКОРОДУ (Офин)ИКОРОДУ (Оводе-Ибесе) )Ikorodu Road-AjegunleIkorodu Road-IrawoIkorodu Road-Owode OnirinIKORODU(Elepe)IKORODU(Laspotech)Ikorodu(Ogolonto)IKORODU(Sabo)Ikorodu- Imota Caleb UniversityIkorodu-AgufoyeIkorodu-BensonIkorodu-GarageIkorodu-OdokekereIkorodu-OdonlaIkorodu-OgijoIKOTAIKOTUNIkoyi (Awolowo Road)Ikoyi ( Бурдийон)Икойи (Дельфин)Икойи (Гловер-роуд)Икойи (Кеффи)Икойи (Кингс-уэй-роуд)Икойи (Обаленде)Икойи (Квинс Драйв)IKOYI MTN ( PICKUP STATION)Ikoyi-Banana IslandILAJE (BARIGA)ILUPEJU (Lagos)ISHERI IKOTUNISHERI MAGODOISOLOIyana EjigboIYANA IBAIyana Ipaja (Abesan)Iyana Ipaja (Aboru)Iyana Ipaja (Ayobo Road)Iyana Ipaja (Командная дорога)Ияна Ипая (Эгбеда)Ияна Ипая (Икола-роуд)Ияна Ипая (Ияна-Ипая-роуд)Ияна Ипая (Шаша)ДЖАКАНДЕ (ЛЕККИ)ДЖАНКАНДЕ (ИСОЛО)Джумия-Центр опытаКету-АгбойиКету-АлапереКету-CMD дорогаКету-ДемуринКету- Ikosi RoadKetu-Ile IleKetu-Iyana SchoolKetu-Tipper GarageLagos Island (Adeniji)Lagos Island (Marina)Lagos Island (Onikan)Lagos Island (Sura)Lagos Island (TBS)LAKOWELakowe-Adeba RoadLakowe-GolfLakowe-KajolaLakowe-School GateLEKKI -VGCLekki 1 ( Епископ Дуросими)Лекки 1 (улица Ф. Т. Кубое)Лекки 1 (Оморинре Джонсон)Лекки Фаза 1 (Адмиралтейская дорога)Лекки Фаза 1 (Адмиралтейская дорога)Лекки Фаза 1 (Фола Осибо)Лекки-АГУНГИЛЕККИ-АДЖА (АБИДЖО)ЛЕККИ-АДЖА (АДДО) ДОРОГА)LEKKI-AJAH (BADORE)LEKKI-AJAH (ILAJE)LEKKI-AJAH (ILASAN)LEKKI-AJAH (JAKANDE)LEKKI-AJAH (SANGOTEDO)Lekki-AwoyayaLekki-ChiscoLEKKI-ELFLEKKI-IGBOEFONLEKKI-IKATE ELEGUSHILEKKI-JAKANDE (KAZEEM ELETU) LEKKI-MARUWALEKKI-ONIRU ESTATELEKKI-OSAPA LONDONMagboroMAGODOMARYLAND (MENDE)MARYLAND (ONIGBONGBO)MEBANMUMILE 12Mile 12 -AjelogoMile 12-Agboyi KetuMile 12-Doyin OmololuMile 12-OrishigunMILE 2Mushin-Palm AvenueMushin-Agege Motor RoadMushin-Daleko MarketMushin-Fatai AtereMushin-Idi OroMushin-Idi-ArabaMushin-Ilasamaja RoadMushin-Isolo RoadMushin-Ladipo RoadMushin-Mushinki MarketOgab-OlatejuMushin Road College RoadOgba- Lateef Jakande RoadOgba-Acme RoadOgba-AgudaOgba-CountyOgba-Ifako-IdiagbonOgba-Ifako-OrimoladeOgba-Isheri RoadOgba-ObawoleOgba-OjoduOgba-Oke IraOgba-Oke Ira 2nd JuctionOGBA-Surulere Ind RdOgba-Wemco RoadOGUDUOJOOjo ShibiriOjo-Abule OshunOjo-AdalokoOjo- AgricOjo-AjangbadiOjo-Alaba InternationalOjo-Alaba RagoOjo-Alaba SuruOjo-AlakijaOjo-CassidyOjo-IjegunOjo-IlogboOjo-Ojo BarracksOjo-OkokomaikoOjo-Old Ojo roadOjo-OnirekeOjo-PPLOjo-ShibiriOjo-Tedi TownOjo-Trade FairOjo-VolksOJODUOJOKOROOJOTAOKOKOMAIKOOKOTAOmole Phase 1Omole Phase 2OREGUNOreyo- IgbeORILEOSAPA ( ЛЕККИ)ОСХОДИ-БОЛАДЕОСОДИ-ИСОЛООСОДИ-МАФОЛУКУОСОДИ-ОРИЛЭОСОДИ-СЁГУНЛЕПалмгроув-ОнипануСари-ИганмуГород-СпутникСОМОЛУСурул Эре (Адениран Огунсанья) Сурулере (Агуда) Сурулере (Боде Томас) Сурулере (Фатья Шитта) Сурулере (Иди Араба) Сурулере (Иджеша) Сурулере (Ипонри) Сурулере (Итире) Сурулере (Лавансон) Сурулере (Маша) Сурулере (Драйв Огунлана) Сурулере (Охуэлегба) VI (Адетокунбо Адемола) VI (Путь Ахмеда Белло) VI (Епископ Абояде Коул) VI (Аджосе Адеогун) VI (Акин Адешола) VI (Епископ Олувале) VI (Юсуф Абиодун) Остров Виктория (Адеола Одеку) Остров Виктория (Кофо) Абайоми)Яба-Абуле ИджешаЯба-ФадейиЯба-(Сабо)Яба-(Унилаг)Яба-Абуле ОджаЯба-АдекунлеЯба-АкокаЯба-АлагомеджуЯба-Педагогический колледжЯба-Коммерческий проспектЯба-ФолагороЯба-Уэй Герберта МаколеяЯба-ДжибовуЯба-МакокоЯба-Муртала Уэй МухаммедаЯба-Онике IwayaYaba-OyingboYaba-TejuoshoYaba-University RoadYaba-Yabatech

Door Delivery

Delivery ₦ 3,304

Ready for delivery between 31 October & 08 November when you order within next 15hrs 38mins

Pickup Station

Delivery ₦ 3,114

Готов к выдаче между 31 октября и 08 ноября при заказе в течение следующего 15 часов 38 минут

Политика возврата

Бесплатный возврат в течение 15 дней для товаров из официального магазина и 7 дней для других товаров, соответствующих критериям. Подробнее

1 500,00 руб.

Это высококачественный термометр K-типа для измерения высоких температур. Он имеет один вход для термопар типа K и может отображать температуру до 1300 градусов C или 1999 градусов по Фаренгейту.

Рекомендуемый термометр для использования с газовой горной печью Casspir SB1

Доступность: Нет в наличии Артикул: DM6801A+ Категория: Продукция, снятая с производства Торговая марка: CWT

• Описание
• Дополнительная информация
Дополнительные изображения Видео
• Запрос на продукт

Описание

Это совершенно новый высококачественный термометр K-типа для измерения высоких температур. Он имеет один вход для термопар типа K и может отображать температуру до 1300 градусов C или 1999 градусов по Фаренгейту.

Часто используется с кузнечными горнами, кузнечными горнами, печами для обжига керамики и печами в металлообработке и в любом другом высокотемпературном процессе или всякий раз, когда вам нужно точное измерение очень высоких температур.

Многие люди используют его для своих гончарных печей, и он будет работать со всеми типами: электрической печью, печью на газе или пропане или дровяной печью.

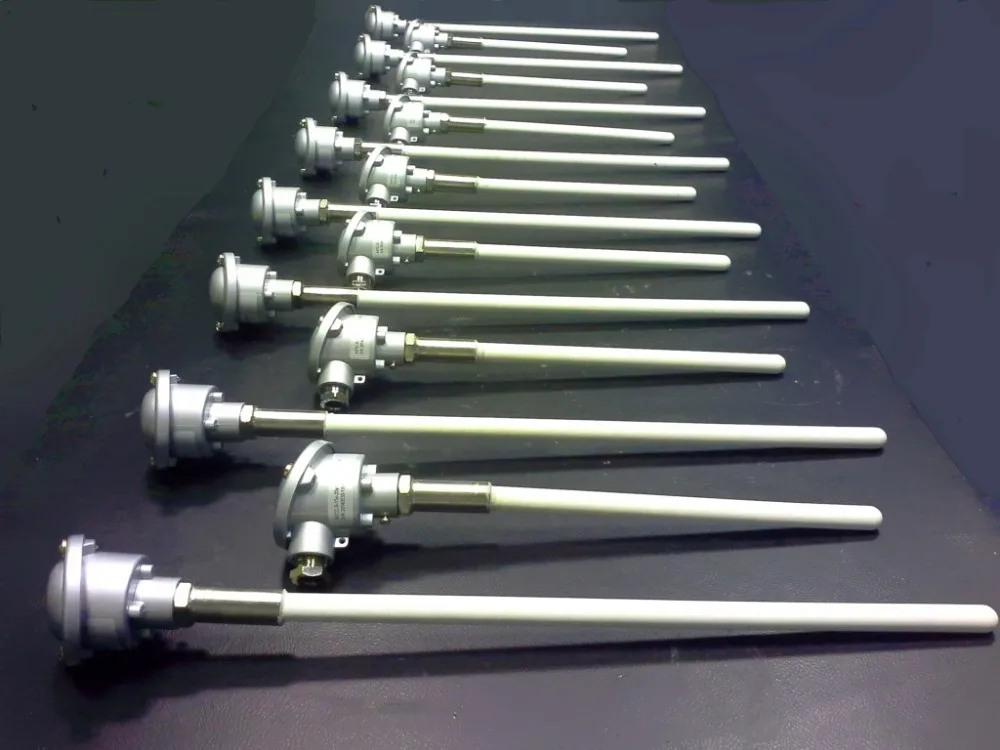

Поставляется с термопарой K-типа длиной 190 мм с керамическими изоляторами. Он изготовлен из очень толстой термопарной проволоки 3,2 мм, что делает его очень прочным и долговечным. Прочность также повышается за счет скрученного наконечника термопары. Проволока относится к классу 1 или выбранному классу, наилучшему доступному классу K-типа.

В комплект входит керамическая соединительная пластина и соединительный кабель типа K CR-4 длиной 100 см с внешним металлическим экраном (в оплетке из нержавеющей стали) и миниатюрным разъемом для термопары.

Технические характеристики термометра:

• Vici DM6801A+
• ЖК-дисплей: 3 1/2 цифры
• Простое переключение между °C и °F
• F)
• Разрешение: 0,1°C или °F (до 100 градусов, затем отображается шаг в 1 градус)
• Точность: 1,5 ° C или 0,4%
• Данные Удержание
• Аккумулятор: 9 В (включен!)
• .
• Термопара: тип K
• Температура измерения: от -50 до 1300 °C (от -58 до 2372 °F)
• Кабель: 1 м – внутренняя изоляция: стекловолокно
• Провод термопары типа K: внешний металлический экран (в оплетке из нержавеющей стали)
• Материал резьбы: Cr-Ni, Si-Ni
• Диаметр резьбы: 3,2 мм
• Длина резьбы: 190 мм
• Длина трубки: 150 мм
• Диаметр трубки: овальная форма: Д=12,3 мм и Ш=10 мм
• Форма трубки: керамическая трубка
• Изолятор: два Изолятор с отверстиями

В комплект входят:

• 1 цифровой термометр Vici DM6801A+
• 1 зонд для термопары и керамический монтажный блок0061
• 1x 9V Аккумулятор
• 1 x Руководство по английскому языку

Дополнительная информация

Вес	1 кг

*Изображение.

Заполните форму ниже с вашим запросом, и мы свяжемся с вами в ближайшее время.
