Еще совсем недавно теплый пол относился к предметам роскоши. В настоящее время стало ясно, что такой вариант обогрева является наиболее предпочтительным для создания идеального микроклимата в помещении. При простой установке радиаторов теплый воздух сразу же поднимается, оставляя пол полностью холодным. В итоге происходит отступление от стандартов, при которых температурные показатели были бы благоприятными для человека. В этой же статье мы поговорим о трехходовом клапане для теплого пола, опишем его характеристики и виды.


Идеальная температура в жилом помещении

Согласно принятым нормам температура воздуха на уровне головы должна достигать 20 ℃, а у ног она должна составлять порядка 22-24 ℃. Стоит отметить, что создать такие условия с помощью одних лишь настенных обогревателей невозможно. В силу особенностей циркуляции воздуха, нижние его слои будут прогреты наименее всего – неважно, какой тип отопления использован и насколько прогрето помещение.

Теплый воздух в районе пола можно получить только при условии укладки нагревательных элементов под напольное покрытие. В этом случае вам обязательно понадобится трехходовой термостатический смесительный клапан для теплого пола.

Назначение термостатического клапана

Основная функция термосмесителя для теплого пола состоит в перемешивании потоков для достижения оптимальной температуры в отопительном контуре. Регулирование показателей теплоносителя производится в автоматическом режиме.


Как понятно из названия, трехходовой клапан смешивает три потока жидкости. По способу смешивания различают несколько видов таких клапанов.

Разновидности по методу смешивания

По данному признаку различают два типа клапанов:

  • с функцией термостата;
  • термостатический.

Клапан с функцией термостата

Клапан данного типа регулирует интенсивность обоих потоков воды – и горячего, и холодного. Таким образом, достигается необходимое значение температуры и удержание на заданном уровне. Регулирование потоков происходит при помощи термостата, который реагирует на показатели жидкости и помогает сохранять стабильные значения температуры.


Такой трехходовой кран для теплого пола может быть использован также и для проведения трубопровода горячего водоснабжения. Благодаря наличию автоматического регулирования температуры воды, потребитель будет защищен от ошпаривания, когда откроет кран.

Механизм действия клапана предполагает автоматическое перекрытие клапана с горячей водой в том случае, если холодной воды также нет. Кроме того, внутри клапана установлены термочувствительные датчики, которые определяют температуру входящих потоков жидкости и автоматически сокращают или расширяют отверстия, пока не будет достигнута оптимальная температура.

Термостатический клапан

Совет: Используйте наши строительные калькуляторы, и вы выполните расчеты строительных материалов быстро и точно.

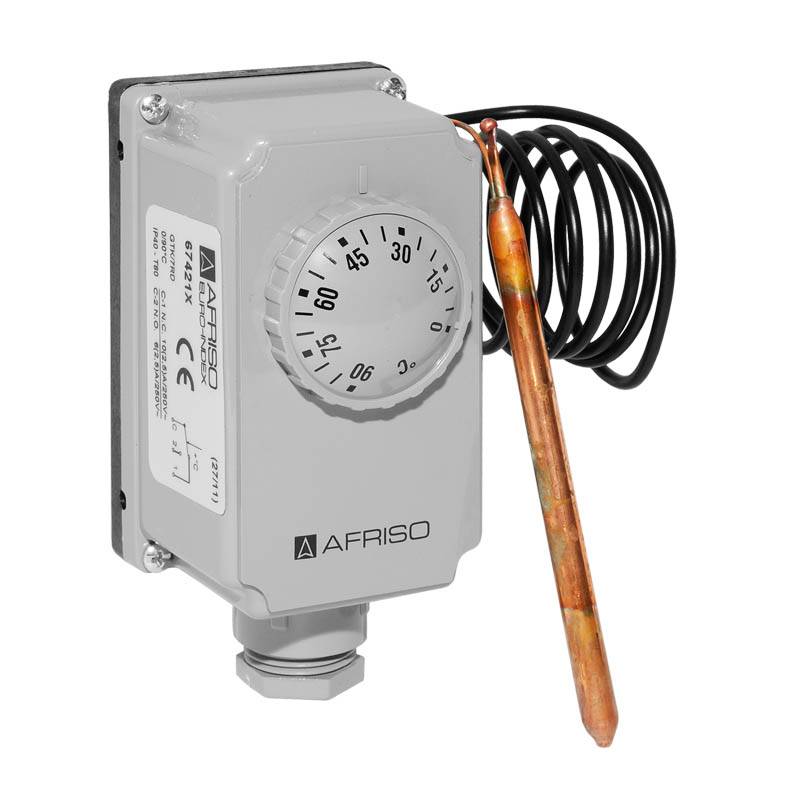

Главным отличием термостатического клапана для теплого пола является регулирование интенсивности только потока горячей воды. В данном случае вместе с клапаном продается термоголовка с выносным термодатчиком.


В продаже можно найти разновидности трехходовых клапанов, которые не могут регулировать температуру теплоносителя самостоятельно. В сущности, это стандартные вентили, открывая или закрывая которые можно отрегулировать температуру воды вручную. Несмотря на простоту конструкции, они довольно часто используются в системах теплых полов.

Виды клапанов по направленности потоков

В зависимости от конфигурации отопительного контура теплого пола, можно выбрать один из таких типов клапанов:

  • С Т-образной схемой. В данном устройстве смешанный поток вытекает из центра клапана, а входящий горячий и холодный потоки входят симметрично с противоположных сторон.
  • L-образная схема является ассиметричной. В данном случае горячий поток входит сбоку, холодный – снизу, а смешанный поток вытекает с противоположной стороны от горячего.

Для каких целей применяют трехходовой клапан

Основное предназначение трехходовых клапанов заключается в комбинировании радиаторов с высокими температурами теплоносителя и более прохладного контура для теплого пола. Так, теплый пол может выдерживать до 40 ℃, тогда как в радиаторах теплоноситель может нагреваться до 90 ℃. Таким образом, перепад температур компенсируется трехходовым краном для теплого пола с терморегулятором. Хотя это не единственное приспособление, можно воспользоваться и другими средствами.


Альтернативные варианты

Если площадь помещения не превышает 10 м2, то корректировку температуры можно осуществлять простыми вентилями. Понадобится всего два устройства – на подачу и на обратку. Если нужно повысить температуру, достаточно открутить вентиль сильнее, и наоборот, прикрутив кран, можно добиться снижения температуры теплоносителя. Правда, в отличие от термостатического трехходового смесительного клапана для теплого пола, вентиль нужно перекрывать вручную. Да и точные данные получить достаточно сложно – все определяется лишь опытным путем.

Термостатический клапан можно купить не только трехходовой, но и двухходовой. Такое устройство устанавливают в дополнение к обычному вентилю с одной из сторон. В таком случае, не будет необходимости в ручном регулировании – оно будет осуществляться автоматически.


В тех случаях, когда потребуется покрыть теплыми полами большую площадь, понадобится узел подмеса. Он представляет собой комплект из термостатического клапана, циркуляционного насоса, коллектора подающего и обратного потока.

Факторы выбора смесительного приспособления для теплого пола

Перед тем, как начать установку трехходового клапана на теплый пол или любого другого устройства, необходимо учесть ряд факторов. В частности, большое значение имеет отапливаемая площадь.

Наименее затратными с экономической точки зрения будут стандартные вентили, однако они используются только для маленьких помещений. В то же время, для оборудования небольшой комнаты, ванной или туалета например, совсем не нужно тратить большие деньги на узел подмеса. Несколько дороже будет установка трехходовых клапанов, однако они позволят автоматически регулировать температуру.


Безусловно, несколько дороже будут стоить устройства со встроенными терморегуляторами. Хотя различие между двухходовыми и трехходовыми клапанами будет не слишком большим. Намного дороже будет стоить узел подмеса.

Как вариант, если цена узла подмеса для большой комнаты кажется неподъемной, можно собрать его самостоятельно, если у вас есть необходимый опыт и багаж технических знаний. При желании, можно найти множество схем установки регуляторов для теплых полов, которые несложно выполнить самостоятельно. В любом случае самостоятельная компоновка узла из отдельных элементов позволит существенно сэкономить.


Трехходовой термостатический смесительный клапан для теплого пола – что это?

Краткое содержание

  • 1 Особенности трехходового клапана
  • 2 Критерии подбора
  • 3 Характеристики двухходового клапана
  • 4 Схема подключения трехходового клапана
  • 5 Видео: Тёплый пол своими руками: нужен ли трёхходовой кран

Благодаря созданию комфортных условий, водяной теплый пол становится уже привычным.

Чаще всего он обустраивается в частных владениях. Для регулирования потоков жидкости необходимо включать в систему трехходовой клапан для теплого пола определенного типа.

Схема узла подмеса для теплого пола

Особенности трехходового клапана

Смешивание потоков жидкости, которое позволяет выполнять термостатический смесительный кран, дает возможность направлять в систему теплого пола потоки со стабильной, нормативно установленной температурой. Производится эта операция автоматически. Для смешивания, происходящего внутри прибора, к горячей воде добавляется уже остывшая жидкость из «обратки».

Описание трехходового клапана

Функционирование происходит в следующей последовательности:

Принцип работы трехходового клапана
  • горячая вода поступает к коллектору, входящему в систему теплого пола;
  • при проходе термосмесительного клапана происходит определение степени нагрева жидкости;
  • если температура воды выше установленной, то открывается проход, куда поступает охлажденная жидкость;
  • внутри происходит смешивание двух потоков;
  • после достижения нужного значения проход для холодной воды закрывается.

Среди недостатков трехходовых клапанов отмечается возможность появления резких скачков температуры, происходящих во время запуска нагретой воды, что негативно влияет на состояние трубопровода.

Подача и обработка тепла в пол трехходового смесителя

Такой кран, изготавливаемый из латуни, в своей конструкции имеет три хода, обусловливающие применение разных способов смешивания жидкостных потоков, в зависимости от которых выделяются три разновидности трехходовых клапанов.

Габаритные и установочные размеры трехходового клапана
  • Клапан с нужной для теплых полов функцией термостата. Такое устройство не только регулирует интенсивность смешиваемых потоков, но и обеспечивает поддержание в системе заданной температуры. Содействует осуществлению данной функции наличие термочувствительного элемента, который, улавливая степень нагрева обоих потоков, входящих в кран, изменяет сечение отверстий.
  • Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В комплектацию входит термоголовка с выносным датчиком.
  • Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру.

Критерии подбора

Подбирая смесительный клапан, целесообразно ориентироваться на несколько показателей.

  • Площадь помещения. Для маленьких комнат – ванной, туалетной не всегда рекомендуется приобретать более дорогой термосмесительный клапан, так как достаточно поставить привычный вентиль. Большие помещения при обустройстве теплых водяных полов потребуют наличия смесителей, автоматически регулирующих температуру обогревающей жидкости. Трехходовые клапаны Esbe модели VTA320
  • Размеры поперечного сечения. Этот показатель обязательно учитывается при подборе термостатического клапана, обеспечивая точное подключение в отопительную систему. Если в ассортименте, предлагаемом в магазине, не нашлось прибора с нужным диаметром, то приобретаются специальные переходники.
  • Возможность получения автоматического режима функционирования.
  • Пропускная способность. Этот параметр рассчитывается на этапе проектирования теплого пола. Сообразно полученным величинам подбирается смесительный кран, способный выдержать нужную нагрузку.

Характеристики двухходового клапана

Двухходовой кран представляет собой  модернизацию вентиля. Вмонтированный в коллектор, он, работая в автоматическом режиме, поддерживает уровень заданной температуры. В отличие от традиционного вентиля, такая модель ориентирована на пропуск жидкостного потока в одном направлении. При обратной установке весь процесс функционирования теплого пола будет нарушен. Для продления эксплуатационного срока перед клапаном монтируется фильтр для задержки механических примесей.

[ads-mob-1][ads-pc-1] Изготавливается такой термосмесительный кран из латуни, стали, а также чугуна. Включает в себя термостатическую головку с жидкостным датчиком, целевая роль которого включает контроль температуры теплоносителя. При его функционировании прохладная вода, идущая из «обратки», поступает постоянно, в то время как горячий теплоноситель подается только при необходимости. Схема двухходового клапана

Благодаря подобной схеме, теплый пол не перегревается, следовательно, его эксплуатационный срок удлиняется. Поскольку пропускная способность двухходового клапана сравнительно невысокая, регулирование температуры производится плавно, без скачков. Специалистами рекомендуется применять этот прибор при обустройстве теплых полов на значительной площади, превышающей 200 м2.

Схема подключения трехходового клапана

В зависимости от направления потоков, термостатический клапан представлен двумя моделями.

  • Т-образная или симметричная схема. При таком подключении вода – горячая и холодная входит через боковые отверстия, а после смешивания жидкость вытекает через центральный ход.
  • L-образная или асимметричная схема. В таком случае горячая вода поступает с одного бока, а холодная – снизу. Впоследствии смешанный поток выходит из второго бокового хода. Схема подключения трехходового смесительного клапана

Устанавливается смесительный кран, оборудованный терморегулятором, если требуется обеспечить стабильную температуру теплоносителя.

Рассматривая смесительный узел, можно выделить в нем следующие составные части:

  • клапан обратный;
  • датчик температурный;
  • насос циркуляционный;
  • смесительный трехходовой клапан.
Схема смесительного узла для теплого пола

Схема подключения включает циркуляционный насос, монтируемый на подачу. Затем устанавливается температурный датчик, необходимый для определения степени нагрева поступающей воды. После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.

При подобной схеме подключения теплоноситель движется по следующему маршруту.

Последовательный тип подключения
  • Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
  • Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
  • Распределение теплоносителя по трубам теплого пола.
  • Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.

При подобном подключении регулирование степени нагрева поступающей в водяной контур воды осуществляет температурный датчик. Есть и другие способы управления. Самый неэффективный – это ручной метод, когда требуется изменять поступление потоков поворотом рукоятки. Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.

Схема узлов на основе трехходового смесительного и термостатического клапанов для теплых полов

Термостатический кран при оборудовании водяного теплого пола играет важную роль. Не допуская перегревания поступающего в трубы теплоносителя, он позволяет экономить топливо. Кроме этого, обеспечивается безопасность при эксплуатации достаточно сложной системы обогрева и продляется срок безаварийной службы.
[ads-pc-2][ads-mob-2]

Видео: Тёплый пол своими руками: нужен ли трёхходовой кран

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Термостатические смесительные клапаны: Применение в водопроводе и водяном отоплении

Термостатический смесительный клапан для жилых помещений

Термостатические смесительные клапаны предназначены для водопровода или водяного отопления? Оказывается, они для обоих. Такой же клапан можно найти в системе горячего водоснабжения, а также в регулирующем клапане для водяного отопления. Это делает эти важные части оборудования настоящими рабочими лошадками машиностроительной промышленности, перекрестным продуктом, одинаково важным для обоих секторов.

Термостатические смесительные клапаны используются в жилых, коммерческих и общественных помещениях как для водоснабжения, так и для водяного отопления. Основная функция этих клапанов заключается в контроле температуры воды на выходе либо в системе горячего водоснабжения, либо в обеспечении подачи низкой температуры в систему лучистого теплого пола. Часто один и тот же физический клапан может использоваться для обоих применений.

Однако существует множество различных типов, размеров и конфигураций клапанов, предназначенных для конкретных применений. Что касается сантехники, существует множество уникальных применений, требующих очень специфических термостатических клапанов. Для большинства гидравлических применений термостатические клапаны обычно представляют собой трехходовые клапаны, используемые в проектах малого и среднего размера.

Изменения правил водопроводно-канализационного хозяйства, принятые в большинстве юрисдикций по всей Канаде, теперь требуют контроля температуры горячей воды с помощью термостатических смесительных клапанов. Температура воды, подаваемой на все светильники, не должна превышать 49°C (120F). Это требует, чтобы смесительный клапан, сертифицированный по стандарту CSA CAN/CSA B125-01, был установлен на линии распределения горячей воды как можно ближе к верхней части бака водонагревателя и установлен на заводе на 49°C.

Там, где условия объекта, такие как длинные участки трубопровода, могут привести к тому, что температура воды, подаваемой в кран, будет значительно ниже 49C, то вместо клапана, устанавливаемого на резервуаре, должен быть установлен смесительный клапан, сертифицированный по стандарту CSA B125-01.

Чтобы понять требования этих кодов, важно понять, почему регулирование температуры так важно в системе горячего водоснабжения. Термостатический смесительный клапан обеспечивает важные преимущества безопасности и комфорта для жителей здания. Горячая вода для бытовых нужд потенциально подвергает жильцов здания двум очень конкретным опасностям: угрозе ошпаривания чрезмерно горячей водой и возможности роста бактерий Legionella.

Ожог от воздействия очень горячей воды вызывает разрушение клеток кожи, а иногда и нижележащих структур мышц. Обваривание может привести к ожогам, столь же разрушительным, как и ожог от огня. Исследования показали, что ошпаривание горячей водой может произойти всего за несколько секунд, а у маленьких детей с тонкой нежной кожей еще меньше. Кроме того, медленная реакция пожилых людей и инвалидов делает их особенно уязвимыми к серьезным ожогам горячей водой.

Температура воды 60C (140F) может вызвать ожог третьей степени у взрослых за пять секунд, а у детей от 0 до 5 лет за три секунды. Чтобы предотвратить ошпаривание, решение состоит в том, чтобы поддерживать температуру воды ниже 49.C.

Болезнь легионеров — это разновидность пневмонии, вызываемая распространенной бактерией Legionella. И болезнь, и бактерия были впервые обнаружены в 1976 году, когда вспышка на съезде Американского легиона привела к гибели 29 человек.

При попадании Legionella в водопроводную систему эти бактерии могут быстро размножаться. Температура воды от 20°C (68°F) до 49°C (115°F) в домашней водопроводной системе обеспечивает идеальные условия для роста бактерий. Бактерия обитает внутри труб и часто встречается в накипи и отложениях в баках водонагревателей. Наиболее широко принятый и предпочтительный метод предотвращения легионеллеза заключается в постоянном поддержании температуры в системе горячего водоснабжения на уровне 60°C (140°F) или выше, но не ниже 55°C (131°F).

Так что же делать? Выключите водонагреватель до более низкой температуры, чтобы предотвратить опасные ожоги, но есть ли риск роста бактерий? Увеличьте температуру, чтобы предотвратить потенциальный рост бактерий Legionella, но рискуете обжечься? Ни один из них не является хорошим выбором.

Смесительный клапан системы, установленный на выпускном отверстии бака

Теперь легко понять, почему правила водопровода требуют использования термостатического смесительного клапана. Это идеальный способ решить обе эти серьезные проблемы и обеспечить конечного пользователя комфортным и безопасным горячим водоснабжением.

Термостатический смесительный клапан нейтрализует обе угрозы, позволяя настроить водонагреватель на достаточно высокую температуру, чтобы уменьшить угрозу роста бактерий, при этом смешивание поддерживает соответствующую температуру воды на выходе из сантехники и позволяет жильцам пользоваться раковинами. , душ или ванну с меньшей боязнью ошпаривания.

При использовании смесительного клапана дополнительным преимуществом для конечного пользователя является увеличение полезного объема горячей воды. С водой, хранящейся при более высокой температуре 60C, а затем смешивая ее до 49C на выходе, в результате количество пригодной для использования горячей воды увеличивается примерно на 50 процентов по сравнению с тем, когда в баке поддерживается только температура 49°C. Это приводит к превращению емкости 40-галлонного бака в эквивалент 60-галлонного бака. Это большее количество горячей воды, подаваемой из бака, означает, что у конечного пользователя меньше шансов остаться без горячей воды.

Существует два основных типа термостатических смесительных клапанов, используемых в водопроводных системах. Системное устройство предназначено для ограничения температуры воды в источнике горячей воды для распределения в подающую сеть и устанавливается вблизи выхода водонагревателя. Системные клапаны доступны в самых разных размерах для жилых и коммерческих помещений от ¾ до 3 дюймов.

Некоторые производители изготавливают комплекты бытовых резервуаров, включающие смесительный клапан, соединительные фитинги и гибкую перепускную линию холодной воды. Эти комплекты упрощают подключение к верхней части обычного водонагревателя резервуарного типа.

Точечное устройство предназначено для ограничения температуры воды для одного или группы светильников. Обычно его прикрепляют непосредственно к душе или под раковиной, чтобы контролировать температуру воды и обеспечивать защиту от ожогов.

Существует специальный тип аварийного термостатического смесительного клапана, который специально разработан для подачи теплой воды для экстренного промывания глаз или душа. Текущий стандарт ANSI требует экстренного промывания глаз и обильного душа для подачи прохладной воды в течение 15 минут. Это гарантирует, что пользователь не будет подвергаться воздействию очень холодной воды и, возможно, гипотермии или очень горячей ошпаривающей воде.

Комплект смесительного клапана для бытового бака с датчиком температуры

В системах водяного отопления термостатический смесительный клапан представляет собой простое решение для обеспечения более низкой температуры подаваемой воды в систему лучистого теплого пола в жилых и небольших коммерческих помещениях. Всякий раз, когда лучистое отопление пола комбинируется в одной системе с системами распределения более высокой температуры, такими как фанкойлы или плинтусные радиаторы, смесительный клапан необходим.

Смесительный клапан позволяет настроить источник тепла (бойлер или водонагреватель) на более высокую температуру для удовлетворения высоких температурных нагрузок, а затем через смесительный клапан подавать в излучающий контур воду с более низкой температурой.

Примером может служить очень распространенная гибридная система с теплым полом в подвале и фанкойлом для обогрева верхних этажей. Это двухтемпературная система, в которой для теплого пола с большой массой обычно требуется температура подаваемой воды от 35°C до 45°C, а для фанкойла требуется гораздо более высокая температура от 65°C до 75°C. Если вы попытаетесь обеспечить только одну температуру для обеих областей, вы создадите большие проблемы. При высокой температуре подачи вы резко перегреете пол, что может привести к повреждению или трудно контролировать тепловую мощность. При низкой температуре подачи вы не получите достаточную тепловую мощность от фанкойла.

Решение состоит в том, чтобы разделить систему на два контура с двумя насосами и одним термостатическим смесительным клапаном (см. схему трубопроводов). Фанкойл будет получать воду высокой температуры непосредственно от источника тепла, а лучистый пол будет получать воду более низкой температуры, поступающую от термостатического клапана.

Очень важно убедиться, что циркуляционный насос радиационного контура установлен после смесительного клапана, в противном случае вы не получите достаточного расхода через радиационные контуры. Помните, что вода всегда будет идти по пути наименьшего сопротивления, и если насос находится перед термостатическим клапаном, она будет проходить прямо через клапан, а не через контуры.

Термостатический смесительный клапан для теплого пола

Также важно никогда не пытаться заставить эту систему работать только с одним насосом для обеих нагрузок. Держите нагрузки раздельными, чтобы обе они получали необходимый поток. Используйте пружинные обратные клапаны на обеих линиях подачи, чтобы предотвратить термосифонирование в зоны над механическим помещением. Чтобы обеспечить точность настройки температуры, убедитесь, что температура горячей воды, подаваемой к смесительному клапану, как минимум на 5°C (10°F) выше требуемой температуры смешанной воды.

Добавление системы теплого пола в подвале к водонагревателю является очень популярным вариантом для многих домов. Что может не понравиться в теплом удобном лучистом отапливаемом подвале? Даже при наличии только этой однотемпературной схемы теплого пола очень важно иметь термостатический клапан. В соответствии с нормами, требующими, чтобы водонагреватель поддерживал температуру 60°C, температура воды должна быть снижена до того, как она попадет на пол. Поэтому необходимо установить термостатический клапан перед насосом системы теплого пола.

Основной функцией термостатического смесительного клапана в системе отопления является регулирование температуры воды на стороне подачи распределительной системы, но во многих системах это не единственная функция смесительного устройства. В системах, использующих «обычные» неконденсационные котлы, термостатический смесительный клапан также может гарантировать, что температура обратной линии котла остается достаточно высокой для предотвращения продолжительной конденсации дымовых газов.

При использовании для этой цели смесительного клапана часть горячей воды смешивается с более холодной водой, возвращающейся из распределительной системы, смесь направляется обратно в котел. Цель состоит в том, чтобы поднять температуру на входе в котел достаточно высоко, чтобы предотвратить конденсацию дымовых газов, что обычно означает выше 55°C (131°F). Это повышение температуры обратной воды никогда не требуется для конденсационного котла, и, поскольку сегодня устанавливается все больше и больше конденсационных котлов, это приложение больше не будет встречаться очень часто.

Двухтемпературная гидравлическая система с термостатическим смесительным клапаном

Существуют три основные технологии, используемые для термостатических смесительных клапанов: технология воскового элемента, биметаллическая пластина и технология заполнения жидкостью. Наиболее распространенным типом, используемым в жилых и небольших коммерческих помещениях, как для водопровода, так и для отопления, является технология восковых элементов. Восковой элемент обеспечивает высокую точность, быструю реакцию и чрезвычайно долгий срок службы с небольшим количеством движущихся частей.

В работе термостатического смесительного клапана используются три основных компонента: шпиндель или вал, термоэлемент и возвратная пружина. Возвратная пружина обеспечивает возвратную силу вверх к тепловому элементу. Термоэлемент действует как подвижный блок, который реагирует на изменения температуры, открывая порты для изменения потока воды между входами горячей и холодной воды.

При использовании темперированной воды термоэлемент измеряет температуру на выходе и позиционирует узел седла, который регулирует поток горячей и холодной воды, подаваемой в порт смешанной воды. Если температура смеси на выходе увеличивается, термостат расширяется, перемещая узел седла, чтобы впустить больше холодной воды, и в то же время ограничивая входное отверстие для горячей воды.

И наоборот, если температура смеси на выходе снижается, термостат сжимается, пропуская больше горячей воды и ограничивая входное отверстие для холодной воды. В обоих случаях температура смешанной воды на выходе автоматически и постоянно поддерживается на заданном уровне. Большинство клапанов имеют функцию безопасности, которая перекрывает впускное отверстие для горячей или холодной воды в случае сбоя подачи холодной или горячей воды. Клапан будет иметь механическую регулировку в виде циферблата или установочного винта в верхней части, что позволяет пользователю выбрать желаемую температуру воды на выходе в пределах диапазона клапана.

Это необходимо настроить при вводе системы в эксплуатацию, и это намного проще сделать, если датчик температуры установлен в линии смешанной воды после клапана. Некоторые клапаны на рынке доступны со встроенным термометром, что упрощает настройку.

Термостатический смесительный клапан, вид изнутри

Итак, ответ ясен: термостатические смесительные клапаны необходимы как для водоснабжения, так и для водяного отопления. Убедитесь, что вы используете их правильно, чтобы защитить своих клиентов и их напольные системы, а также обеспечить оптимальную производительность горячего водоснабжения и системы отопления. <>

Объявление

Заполнение закрытой системы | | Теплый пол своими руками

Воздух, попавший в закрытую излучающую систему, является наиболее распространенной причиной неэффективной работы системы. К счастью, эту проблему легко решить, и она вообще не станет проблемой, если соблюдать осторожность в процессе первоначального заполнения.

Найдите минутку, чтобы изучить комплект расширения и очистки. Горячая вода поступает, проходит через комплект для расширения и продувки (EPK) и поступает в зональный коллектор. Оттуда вода подается циркуляционными насосами через каждую отдельную зону, а затем возвращается к источнику тепла. В закрытой системе циркулирует одна и та же жидкость вокруг и вокруг, и она полностью отделена от бытового водоснабжения.

Комплект для расширения и продувки

Вы заметите, что в комплекте для расширения и продувки есть три клапана… два клапана для котла и шаровой кран. Первый вентиль котла находится слева от расширительного бака. Ради этого описания мы будем называть его наполнительным клапаном .

Второй кран котла (справа от расширительного бака) назовем сливной кран . Он используется для откачки воздуха из радиационной системы.

Обратите внимание, что или из этих клапанов могут выполнять функции наполнения или слива. Какую функцию выполняет клапан, зависит от того, расположен ли насос или насосы справа или слева от EPK. Другими словами, вы всегда хотите заполнить систему в направлении циркуляционных насосов.

Между сливным и наливным клапанами находится запорный клапан . Если закрыть этот клапан во время процесса наполнения, вода, подаваемая через наполнительный клапан , будет проходить мимо насосов, через трубы пола, в водонагреватель или бойлер, а затем через сливной клапан. Непосредственная близость сливного и наливного клапанов друг к другу гарантирует отсутствие воздушных карманов в системе.

Многозонная закрытая система должна заполняться по одной зоне за раз, и если отдельные контуры в каждой зоне имеют клапаны, промывать по одному контуру за раз. Идея состоит в том, чтобы сфокусировать давление воды как можно точнее.

С помощью шаровых кранов, расположенных перед каждым циркуляционным насосом в каждой зоне, закройте все зоны, кроме №1. Затем прикрепите садовый шланг к сливному клапану и проведите его к удобной раковине, стоку в полу, на улицу или туда, где вы хотите, чтобы много галлонов отработанной воды ушло.

Дополнительный шаг, который многие установщики считают полезным, — поставить 5-галлонное ведро в одно из указанных выше мест и дать воде вылиться из ведра, прежде чем она попадет в канализацию. Преимуществом этого метода является визуальная индикация пузырьков воздуха. Часто поток воды, выходящий из сливного шланга, выглядит очищенным от воздуха — просто потому, что шланг перестал плеваться и брызгать. Но я могу заверить вас, что воздуха остается много. Держа конец выпускного шланга под водой в 5-галлонном ведре, случайные пузырьки невозможно не заметить.

  • Закройте запорный клапан .
  • Подсоедините второй садовый шланг к наливному клапану . Мы включили латунный фитинг с внутренней резьбой для шланга, чтобы упростить подключение охватываемого конца вашего садового шланга к этому клапану. Этот фитинг можно использовать на любом из клапанов котла, в зависимости от того, какой из двух клапанов станет наполнительным.
  • Теперь вы готовы удалить воздух из зоны №1.
  • Используя полное давление дома или мощный коммунальный насос, затопите зону.

Если вы используете новый или пустой баковый водонагреватель, вы также будете наполнять бак во время этой процедуры, поэтому ожидайте, что зона № 1 заполнится дольше всего. Любые оставшиеся зоны будут только выдувать воздух из труб пола, и процесс будет намного быстрее.

Обратите внимание на сливной шланг. В зависимости от того, насколько велик ваш бак для горячей воды, может пройти несколько минут без того, чтобы из сливной линии вытекала какая-либо вода… только воздух. В конце концов, вода начнет течь, часто рывками и брызгами. Потерпи. Помните, постоянный поток воды не обязательно означает, что весь воздух вышел из системы. Хорошее эмпирическое правило: как только это кажется что весь воздух вышел из зоны, пусть непрерывный поток воды течет одну минуту на каждые 100 футов трубы в зоне. Иногда вода может фактически обтекать воздушный карман, особенно в излучающей системе, где многие кривые и изгибы являются нормальными. Однако через несколько минут потока воды даже самый стойкий пузырь лопнет и вытечет из сливного шланга.

Также рекомендуется внимательно прислушиваться к воде, протекающей через систему. В системе перекрытий довольно часто, когда вода проходит через пол, слышны воздушные карманы, когда они проходят через трубы. В плитной установке исходная вода и воздух, выходящие из плиты в возвратный коллектор, довольно шумные. Кроме того, прислушайтесь к любым звукам, исходящим от водонагревателя. Ваша цель — тишина. В правильно заряженной лучистой системе вообще не слышно никакого звука.

На этом этапе процедуры вы также можете запустить зональный насос. Если какой-либо воздух попал в крыльчатку, сила воды, которая сейчас промывает систему, вытеснит его. Для этого вам нужно всего лишь запустить насос на несколько секунд. И помните, чугунные циркуляционные насосы настолько тихие, что вам нужно прикоснуться к ним, чтобы узнать, что они включены. Насосы из нержавеющей стали издают очень слабый, почти неслышимый гул. В любом случае, если ваши насосы шумят, воздух присутствует.

Итак, когда вода стабильно вытекает из сливного шланга и все звуковые признаки наличия воздуха в зоне прекратились, можно повторить процедуру с остальными зонами.

Откройте шаровой кран перед зональным насосом №2 и закройте шаровой кран перед зональным насосом №1.

Не забудьте обеспечить поток воды не менее одной минуты на каждые 100 футов трубопровода в зоне и, как и в зоне № 1, убедитесь, что все звуковые признаки наличия воздуха отсутствуют.

Когда через несколько минут из сливного шланга будет стабильно течь вода, закройте вентиль перед зональным насосом №2 и откройте вентиль перед зональным насосом №3.

Повторите эту процедуру для всех оставшихся зон.

Последним шагом после промывки всех зон является закрытие сливного клапана на расширительно-промывочном комплекте и наблюдение за показаниями манометра. Как только вы закроете сливной клапан, давление поступающей воды начнет повышать давление в системе лучистого пола. Когда манометр показывает 15 фунтов на квадратный дюйм, закройте наполнительный клапан. Это давление вашей холодной системы. Когда система горячая, давление будет на несколько фунтов выше. Положительное давление в системе гарантирует, что любой оставшийся воздух в трубке или любое выделение газа во время нормальной работы будут удалены воздухоотделителем.

Крышка воздухоотделителя закрывается, когда ее затягивают (по часовой стрелке), и открывается, когда крышка отвинчивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в крышке… Крышка воздухоотделителя может удалить, если хотите, но не обязательно. При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Испытание системы под давлением воздухом требует, чтобы эта крышка была закрыта, чтобы она не выпускала воздух, . .. так как это и есть ее цель. Самое главное, чтобы крышка была открыта на время работы системы.

Примечание. Крышка на верхней части воздухоотделителя всегда должна быть открыта во время нормальной работы.

Откройте запорный клапан между наливным и сливным клапанами.

Теперь ваш источник тепла готов к работе.

Опция для поддержания давления в системе. Закрытая система лучистого отопления с автоматическим наливным клапаном. Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.


Заполнение закрытой системы с одной зоной с помощью электробойлера

Вышеуказанная процедура может использоваться для удаления всего воздуха из системы. В качестве альтернативы, насос для перекачки (не отстойник) можно использовать для закачки жидкости в систему и откачки воздуха. Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, , или аналогичный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45 фунтов на квадратный дюйм.

Таким образом, независимо от того, используете ли вы насос или домашний насос для удаления воздуха, требуется один дополнительный шаг.

Определите, сколько антифриза на основе пропиленгликоля (не автомобильного этиленгликоля) требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов полипропилена 7/8 дюйма … 1,3 галлона на 100 футов 1/дюйма). 2″ Pex) плюс объем воды в водонагревателе или бойлере.

Определите, какое процентное содержание смеси антифриза и воды рекомендуется производителем источника тепла. Одни рекомендуют 30 % антифриза, другие 50 %. Правильная смесь также зависит от степени низкой температуры, от которой вы хотите защититься. Всегда предварительно смешивайте антифриз перед закачкой его в систему!

После того, как будет рассчитано необходимое количество предварительно смешанного антифриза, налейте первые несколько галлонов в чистое пятигаллонное ведро и используйте насос общего назначения, чтобы закачать его в систему. Постоянно пополняйте пятигаллонное ведро заранее приготовленным антифризом.

Все клапаны перед всеми зональными насосами должны быть открыты. Это поможет равномерно распределить антифриз по каждой зоне. Когда антифриз испарится, закройте сливной кран.

Если система обогрева была заполнена чистой водой для удаления воздуха, добавление антифриза вытеснит соответствующее количество воды из сливного шланга. Позже, когда система заработает, зональный коллектор (в случае системы с теплообменником) или накопительный бак (в стандартной закрытой системе) будет действовать как «смесительная станция», далее смешивая антифриз с любым оставшимся чистая вода, которая может оставаться в системе.

Последним этапом является повышение давления в системе. Если у вас нет мощного коммунального насоса, снова подключите подачу воды к наполнительному клапану (не забудьте залить садовый шланг водой перед повторным подключением к наполнительному клапану. Это предотвратит попадание воздуха из шланга в систему), создайте давление до 15 фунтов на квадратный дюйм, затем закройте наполнительный клапан.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
