Благодаря напольному покрытию с водяным обогревом в помещении можно создать комфорт и уют. Достигнуть такого результата позволяет равномерное распределение тепловой энергии. Но для обеспечения эффективного функционирования системы необходимо разобраться, как выполняется регулировка водяного теплого пола.

В холодное время года температура воздуха на улице постоянно меняется, поэтому и возникает потребность в корректировке степени обогрева комнат и других помещений. Для этих целей используют такие устройства, как терморегуляторы, у них еще есть другое название — регуляторы и термостаты, но функциональное назначение у всех одинаковое.

Регулировка нагрева водяных полов

Чаще всего для обустройства водяного обогрева пола используют соединение отопительных контуров посредством коллектора, на который заходят оба конца трубопровода: один из них подает теплоноситель, а второй — возвращает его обратно. На вход в каждый из отопительных контуров поступает горячая вода, имеющая одинаковую температуру.

Поскольку протяженность трубопроводов разная, то каждое из помещений прогревается до разной температуры. Например, для ванной данный параметр должен составлять 25 градусов, а для жилых комнат он не может превышать 22 градуса. Чтобы добавить или убавить степень обогрева помещения, нужно изменить количество носителя тепла, подаваемого в контур.

Наиболее простым способом, как регулировать температуру водяного теплого пола, считается оснащение коллектора специальными вентилями на вход и выход (подробнее: «Схема коллектора теплого пола – как всё должно работать»).

Путем поворота их головок можно корректировать количество носителя тепла, подаваемого в каждый из контуров. В этом случае ориентироваться приходится только на собственные ощущения, а такой способ регулировки обогрева нельзя назвать удобным.

Последовательность действий при этом следующая:

• регулировочные вентили подкручивают;
• ожидают в течение некоторого времени, пока не прогреется пол;
• оценивают результат;
• снова подкручивают вентили и т.д.

Поскольку температура на улице практически никогда не бывает одинаковой в течение даже одних суток, хозяевам дома приходится вращать вентили очень часто, причем вручную.

С целью автоматизации и механизации регулировки подачи тепла применяют специальные регулировочные устройства: контролирующий и управляющий термостат для водяного теплого пола, и исполнительный сервопривод

Термостаты, изображенные на фото, обычно размещают в каждом помещении, где смонтировано напольное покрытие с водяным обогревом. В свою очередь сервоприводами оснащают каждый контур на гребенке подачи носителя тепла. Они согласно сигналам увеличивают либо уменьшают количество воды, поставляемой в контур. Термостаты связывают с конкретными сервоприводами и подают на них команды управления.

Регуляторами контролируется либо температура теплого водяного пола, либо воздушной массы в комнате. При этом отслеживать температурный режим воздуха в комнате приходится тогда, когда обогрев напольной поверхности является единственным способом отопления в доме.

В продаже имеются модели, которые способны одновременно отслеживать оба показателя. В данном случае, основным параметром оценки до того, как настроить водяные теплые полы, является температура воздуха, а вторичным – пола.

Принцип функционирования регулятора пола с обогревом:

1. На корпусе оборудования устанавливают нужную температуру (напольной поверхности или воздуха в зависимости от конкретной модели).
2. В случае отклонения параметра в ту или иную сторону, на сервомоторы приходит сигнал, после чего подача носителя тепла либо увеличивается, либо снижается. В итоге через некоторый временной период температура приходит в норму.

Когда трубы залиты стяжкой, необходимо время на то, чтобы весь бетонный массив нагрелся или остыл. При наличии настильной системы обогрева пола инерционность меньше и тогда изменения наступают быстрее.

Разнообразие регуляторов водяной конструкции пола

Принципиальное отличие разных регулирующих устройств заключается в способе выставления необходимой температуры:

1. Механические модификации. Эти приборы редко ломаются и доступны по стоимости. Такого типа регулятор водяного теплого пола имеет простую шкалу, делающую процесс настройки легким и понятным. Необходимую температуру выставляют при помощи вращающегося диска. Иногда на лицевой панели терморегуляторов для водяного пола с обогревом имеется рычаг, предназначенный для его включения/отключения. Других функций у таких устройств нет. В среднем цена на них составляет 15 евро.
2. Электронные приборы. Их функционал аналогичен механическому варианту, но реализован он иначе. Электронная модель предусматривает наличие цифрового экрана, на котором отображаются текущие или устанавливаемые параметры. Также на устройствах можно увидеть несколько кнопок. На них могут находиться стрелки со знаками «вверх» и «вниз», служащими для постепенного изменения температурного режима. Ориентировочная стоимость – 20 евро.
3. Модели с программированием. Регулировка температуры теплого пола при помощи такого устройства позволяет, как поддерживать стабильный нагрев, так и менять его в автоматическом режиме в зависимости от времени. Продаются модели, имеющие возможность программировать температурный режим в течение суток и по дням недели. Данная функция позволяет экономить энергоресурсы, а значит, деньги и при этом жить в комфортных условиях. Например, температуру можно снизить, когда все члены семьи отсутствуют дома, а перед их возвращением – повысить.
   Некоторые модификации помимо стационарного блока, расположенного на стене, оснащены переносными пультами управления. Сейчас в продаже имеются модели, которыми корректируют работу посредством компьютера или планшета. Простейшая модификация, которая предусматривает возможность установки температуры пола по времени обойдется не менее, чем в 40 евро, а навороченной устройство может стоить более одной тысячи.
4. Мультизональные модификации. Такие термостаты контролируют несколько контуров и поддерживают индивидуальные параметры в каждом из них.
5. Сенсорные модели. Выполняемый данными приборами перечень функций тот же, что и у электронных моделей. Но они оборудованы сенсорными кнопками, а не тактильными. Стоимость более высокая.
6. Радио термостаты и контроллеры. Подобные системы, поставляемые европейскими производителями, являются новинками на отечественном рынке. Например, системы фирмы Uponor состоят из сервомеханизмов, управляемых при помощи радиосигналов, радио термостата, который отслеживает показания датчиков и радио контроллера, принимающего данные от термостата и передающего их дальше на сервоприводы.
   В комплект также входит SMS-модуль, позволяющий управлять системой посредством мобильной связи и следить за ее состоянием.

Датчики термостатов водяного пола

До того как пользоваться регулирующим устройством, необходимо узнать, как регулировать температуру теплого пола и из каких элементов состоит система.

Датчики терморегуляторов отслеживают температуру:

• пола с обогревом;
• воздуха в помещении.

Как правило, датчики, контролирующие состояние воздуха, располагаются в корпусе термостата. В этом имеется как положительный момент (нет проблем с установкой), так и отрицательный (возникают некоторые сложности). Читайте также: «Какой датчик температуры для теплого пола выбрать и как его установить правильно».

Дело в том, что при монтаже термостата необходимо соблюдать ряд условий:

• в непосредственной близости от прибора не должны находиться источники холодного или теплого воздуха;
• на него не может падать солнечный свет;
• отсутствие сквозняков;
• его нужно разместить так, чтобы устройство могло максимально достоверно отображать температуру в данном помещении, а значит, оно должно быть установлено на высоте от 1 до 1,5 метра от напольной поверхности.

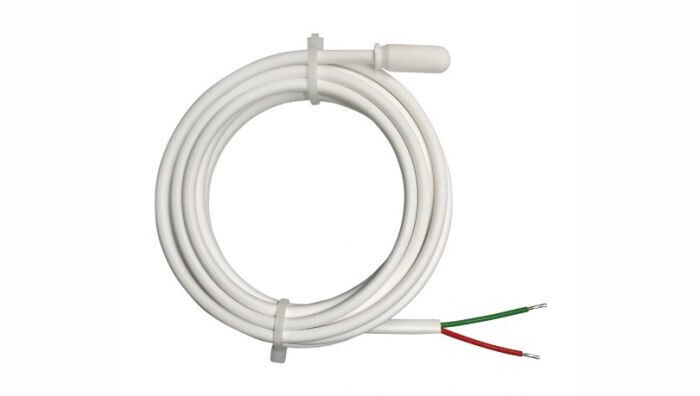

Выносной датчик температуры пола — это небольшой приборчик, прикрепленный к концу длинного кабеля. Данное устройство необходимо закреплять на полу на расстоянии не меньше, чем 50 сантиметров от стен. Оно должно быть установлено на равном расстоянии по отношению к ближайшим трубам с носителем тепла. Противоположный конец кабеля подводят к терморегулятору и подсоединяют к нужным клеммам (прочитайте: «Правильная установка терморегулятора теплого пола и условия эксплуатации»).

Монтируют датчик пола перед заливкой стяжки при укладке отопительного контура. Но поскольку приборы могут ломаться, для обеспечения возможности замены их желательно помещать в специальный гофрированный рукав. Конец находящегося в стяжке рукава следует заизолировать, иначе в него может попасть цементный раствор

Второй конец укладывают в штробу на стене и заводят на монтажную коробку прибора. Такая последовательность монтажа датчиков водяного пола является непростым делом, но при поломке устройства менять его можно будет быстро и легко.

В том случае, когда использовалась настильная система обустройства теплого пола, способ монтажа применяется аналогичный. В этом случае гофрированный рукав необходимо прикрепить к системе и не допускать его пережима.

Иногда при условии, что не будет задействован гофрорукав, в зависимости от высоты бетонной стяжки и вида напольной поверхности (мягкая или твердая) возникает потребность в использовании провода с разной плотностью защитной оболочки. Производители выпускают изделия жесткие и мягкие, а также модификации проводов, устойчивые к агрессивным средам.

Сервоприводы для систем теплого пола

Не существует способа, как отрегулировать теплые полы в автоматическом режиме без сервопривода (другое название сервомотор). Это электротермическое устройство, основное назначение которого заключается в открытии и закрытии подачи горячего теплоносителя.

Основной элемент сервопривода – эластичный сильфон, который имеет форму герметичного цилиндра. Он наполнен веществом, способным изменять объем в зависимости от температуры.

Вокруг сильфона имеется электрический нагревательный элемент, на который подается питание после поступления с термостата сигнала. Когда он включился в работу, вещество, находящееся в цилиндре, начинает нагреваться и расширяться. Сильфон, который увеличился в размерах, оказывает давление на шток, расположенный ниже, а тот перекрывает подачу теплоносителя. Поскольку в работе данных приборов используется только тепловая энергия и электричество, их принято называть термоэлектрическими.

Бывают сервоприводы нормально закрытыми и нормально открытыми. Их название говорит о положении клапана во время отсутствия электропитания. В первом случае клапан в обычном положении открыт, а после получения сигнала закрывается. Во втором случае все происходит наоборот, сначала он закрывается, а потом открывается.

Специалисты рекомендуют в отечественных условиях функционирования использовать нормально открытые сервомоторы. Объясняется такой выбор тем, что в случае поломки прибора теплоноситель не перестанет циркулировать по системе, и она не разморозится.

Каким образом подключают сервоприводы

На практике используют разные схемы подключения сервомоторов, что зависит от типа монтируемого термостата. Когда этот прибор управляет только одним отопительным контуром, его соединяют проводами напрямую с конкретным сервоприводом. Если задействуют термостат мультизональный, тогда провода подсоединяют к конкретным клеммам.

Чтобы упорядочить расположение проводов монтируют коммутаторы теплого водного пола. Помимо обычных функций подключения и соединения различных устройств, они выполняют и защитную роль. Читайте также: «Оптимальная схема подключения теплого пола – делаем правильный выбор».

Когда все отопительные контуры находятся в закрытом положении, поступает команда отключить циркуляционный насос. Данный способ удобен, если предусмотрена установка автоматического отопительного котла.

Что касается систем с твердотопливными котлами обычной конструкции, то в них не допускается отключение насосов, иначе отопительная конструкция взорвется. В таком случае монтируют байпас и перепускной клапан, который настраивают на показатель давления немного меньший, чем максимальное давление циркуляционного насоса.

После достижения нужного значения в системе (если открытыми остается незначительное число отопительных контуров) перепускной клапан начинает частично заворачивать в обратную трубу теплоноситель и подавать его назад на котел.

Вышеописанная схема будет функционировать с любыми моделями нагревательных котлов. Для твердотопливных агрегатов – это единственный, причем недорогой, способ, позволяющий не перегреть систему.

Когда требуется регулировка теплого пола с расходомерами, необходимо, чтобы подающий коллектор имел воздухоотводчик автоматического типа и был подсоединен к обратному аналогу байпасом с перепускным клапаном (прочитайте: «Как выбрать и установить расходомер для теплого пола»).

Подводя итоги, следует отметить, что наиболее простым вариантом как настроить теплый пол и отрегулировать температуру теплоносителя можно назвать установку ручных кранов. Более комфортными в пользовании являются автоматические регулирующие устройства — термостаты с датчиками и сервоприводами. Также следует задействовать перепускной клапан и коммутационный узел.

Датчик температуры водяного теплого пола. Терморегулятор в системе отоплениях. Что это за прибор?

Содержание

1. Датчик температуры водяного теплого пола. Терморегулятор в системе отоплениях. Что это за прибор?
   • Виды регуляторов температуры
2. Как отключить водяной теплый пол. Разнообразие регуляторов водяной конструкции пола
3. Регулировка температуры водяного теплого пола. 4 способа регулировки температуры теплых полов
4. Температура теплого пола.
   • Максимальная температура теплых водяных полов
   • Оптимальная температура теплого пола
   • Установленные стандарты для температуры поверхности теплых полов
   • Скорость нагрева теплых полов
   • Комфортная температура теплого пола
5. Термоклапан для водяного теплого пола. Как происходит регулировка обогрева теплого пола
6. Видео регулировка теплого пола используем терморегулятор для водяного теплого пола

Датчик температуры водяного теплого пола. Терморегулятор в системе отоплениях. Что это за прибор?

Терморегулятор, используемый для теплого водяного пола — это устройство, посредством которого осуществляется регулировка температуры теплоносителя в системе отопления. Прибор оснащается чувствительным термоэлементом, благодаря которому быстро реагирует на изменение интенсивности нагрева теплоносителя. Диапазон изменения температуры варьируется в пределах 5-45⁰С. Изменения в системе происходят мгновенно, что очень удобно и эффективно.

Терморегулятор или термостат, другое название прибора, сегодня используется как в ручном режиме, так и в комплекте с контроллерами (датчики температуры воздуха), которые фиксируют температурные изменения внутри отапливаемого помещения и на поверхности пола. Правильная настройка терморегулятора и постоянная взаимосвязь контроллеров с термостатом являются ключевыми факторами успешной работы теплых водяных полов.

На сегодняшний день используются различные типы термостатов, каждый из которых имеет свою сферу применения.

Виды регуляторов температуры

Для теплых полов используются различные типы устройств, которые могут отличаться различными технологическими показателями. Речь идет о типе прибора, виде используемого датчика и места установки.

Основное различие для всех устройств, заключается в принципе действия. В системах водяных теплых полов сегодня используются следующие типы терморегуляторов:

• Электромеханический прибор. Принцип действия данного устройства заключается в следующем. Достижение внутри помещения установленной на регуляторе температуры, фиксируется датчиком температуры воздуха, который посылает сигнал на термостат. Прибор отключается, останавливая подачу теплоносителя в систему отопления. Снижение температурных параметров внутри помещения дает сигнал на прибор, который снова приводится в действие, включая подачу горячей воды в водяные отопительные контуры.

На заметку: электромеханический термостатический смесительный клапан работает по принципу домашнего утюга, не имея конкретных значений температуры, а лишь включаясь и отключаясь при повышении или при понижении температуры воды.

Управляется прибор интуитивно, настраиваясь в соответствии вашими личными ощущениями. Если в комнате прохладно, головка прибора вращается в одну сторону. Если становится жарко, то колесико крутится в обратную сторону. Для данного вида термостатов характерны низкая цена и простота эксплуатации.

Электронные термостаты – это приборы, которые действуют аналогично, как и электронно-механические приборы. Единственное и существенное отличие данного вида устройств, наличие возможность зафиксировать заданную температуру. Здесь вращающаяся термостатическая головка заменена электронными сенсорами. Управление кнопочное, а вся текущая информация выводится на дисплей.

Такое оборудование обладает высокой точностью и способно чутко реагировать на малейшие изменения температурного режима внутри отапливаемого помещения.

Программируемое устройство. Третий вид термостатов, которые являются полностью автоматизированными и автономными системами. В дополнение к своей основной функции, эти приборы наделены дополнительными функционалами. Их можно запрограммировать на длительный период, делая управление отопительной системой гибким и удобным.

По своей функциональности все термостатические устройства можно разделить на три вида:

• модели, оснащенные индикаторами температуры воздуха;
• модели, оборудованные датчиками температуры нагрева водяного пола;
• устройства, имеющие на вооружении два датчика.

Как отключить водяной теплый пол. Разнообразие регуляторов водяной конструкции пола

Принципиальное отличие разных регулирующих устройств заключается в способе выставления необходимой температуры:

1. Механические модификации . Эти приборы редко ломаются и доступны по стоимости. Такого типа регулятор водяного теплого пола имеет простую шкалу, делающую процесс настройки легким и понятным. Необходимую температуру выставляют при помощи вращающегося диска. Иногда на лицевой панели терморегуляторов для водяного пола с обогревом имеется рычаг, предназначенный для его включения/отключения. Других функций у таких устройств нет. В среднем цена на них составляет 15 евро.
2. Электронные приборы . Их функционал аналогичен механическому варианту, но реализован он иначе. Электронная модель предусматривает наличие цифрового экрана, на котором отображаются текущие или устанавливаемые параметры. Также на устройствах можно увидеть несколько кнопок. На них могут находиться стрелки со знаками «вверх» и «вниз», служащими для постепенного изменения температурного режима. Ориентировочная стоимость – 20 евро.
3. Модели с программированием . Регулировка температуры теплого пола при помощи такого устройства позволяет, как поддерживать стабильный нагрев, так и менять его в автоматическом режиме в зависимости от времени. Продаются модели, имеющие возможность программировать температурный режим в течение суток и по дням недели. Данная функция позволяет экономить энергоресурсы, а значит, деньги и при этом жить в комфортных условиях. Например, температуру можно снизить, когда все члены семьи отсутствуют дома, а перед их возвращением – повысить. Некоторые модификации помимо стационарного блока, расположенного на стене, оснащены переносными пультами управления. Сейчас в продаже имеются модели, которыми корректируют работу посредством компьютера или планшета. Простейшая модификация, которая предусматривает возможность установки температуры пола по времени обойдется не менее, чем в 40 евро, а навороченной устройство может стоить более одной тысячи.
4. Мультизональные модификации . Такие термостаты контролируют несколько контуров и поддерживают индивидуальные параметры в каждом из них.
5. Сенсорные модели . Выполняемый данными приборами перечень функций тот же, что и у электронных моделей. Но они оборудованы сенсорными кнопками, а не тактильными. Стоимость более высокая.
6. Радио термостаты и контроллеры . Подобные системы, поставляемые европейскими производителями, являются новинками на отечественном рынке. Например, системы фирмы Uponor состоят из сервомеханизмов, управляемых при помощи радиосигналов, радио термостата, который отслеживает показания датчиков и радио контроллера, принимающего данные от термостата и передающего их дальше на сервоприводы. В комплект также входит SMS-модуль, позволяющий управлять системой посредством мобильной связи и следить за ее состоянием.

Регулировка температуры водяного теплого пола. 4 способа регулировки температуры теплых полов

Регулировка температуры водяных теплых полов в помещении происходит двумя способами. Первый способ — это регулировка температуры теплоносителя, поступающего в контур теплого пола. Второй способ — это полное прекращение подачи теплоносителя, поступающего в контур теплого пола.

Для регулировки температуры помещения есть несколько способов. Начнем с самого простого. Самый простой способ — это использовать для монтажа системы теплого пола трубы с рабочей температурой до 90-95 градусов.

В этом случае в систему на подачу монтируют насос и обратный клапан, а на обратный коллектор теплого пола монтируют накладной термостат, через который и подключают насос. При этом в теплые полы идет теплоноситель с  высокой температурой. По практике от 70-85 градусов.

При этом температура снимается полом и приходит охлажденная обратка. Как только температура обратки повышается вследствие прогрева помещения, то термостат отключает насос и прекращается подача теплоносителя. Система находиться в режиме ожидания.

Далее полы отдают тепло, температура падает, термостат включает насос и подает в систему новую порцию горячего теплоносителя. Как показала практика, это самая дешевая и надежная система регулировки температуры помещения.

При следующем способе регулировки температуры теплых полов мы в систему теплого пола на подачу монтируем насоса перед ним трехходовой вентиль или смесительный клапан. При таком способе, благодаря трех ходовому вентилю, происходит подмес прохладной обратки к горячей подаче. Происходит так сказать разбавление теплоносителя до нужной температуры.

С трехходовым вентилем регулировка температуры теплых полов происходит вручную или с помощью сервопривода. А смесительные клапаны регулируют температуру по заранее настроенному показателю. При этом трехходовой вентиль Вы можете крутить как хотите. А вот смесительный клапан необходимо настраивать более кропотливо.

трехходовой смесительный вентиль

Ко всему, с помощью смесительного клапана можно смонтировать теплые полы в квартире и подключить к центральной системе отопления без ущерба для соседей.

Следующий способ — это регулировка температуры с помощью смесительного модуля. В этом модуле в одном корпусе собраны все необходимые элементы.  Такие как: трехходовой вентиль, насос, байпас, термометр, термостатическая головка и реле максимальной температуры.

модуль подмеса

Эти модули дороги, но очень эффективны. Но дело в том, что работают такие модули, когда вся система отопления смонтирована по европейскому образцу. При этом в системе отопления поддерживается температура не менее 65 градусов для нагрева горячей воды.

А вот на теплые полы модуль подмеса подает разбавленный теплоноситель по заранее выставленным на нем параметрам. Но у нас зачастую регулировку систем отопления производят именно котлом. Что приводит к некомфортному температурному хаосу.

И последний самый продвинутый способ регулировки температуры теплых полов — это монтаж на распределитель теплого пола сервопривода, а в комнату комнатного термостата.

сервоприводы

Комнатный термостат дает команду сервоприводу, открывая и закрывая его по необходимости. Такая система может работать хоть с самодельным коллектором, хоть с трехходовым вентилем, хоть с модулем подмеса. Цена вопроса — ваши возможности.

Температура теплого пола.

Температура теплых водяных полов всегда должна создавать комфорт в помещении. Такая система отопления все больше набирает популярность на рынке. Благодаря ей тепло равномерно распределяется между полом и потолком, а показатель влажности всегда оптимальный.

Теплый пол легкий в установке и имеет большой срок эксплуатации. Специалисты считают, что оптимальная температура воды вдолжна быть 40С, чтоб пол не забирал лишнюю электроэнергию.

В данной статье мы рассмотрим информацию о том, какая должна быть оптимальная температура у теплых полов. Также рассмотрим рекомендуемую температуру для разных покрытий полов.

Наиболее комфортными для человека считаются такие условия, когда температура поверхности пола составляет 22-25°С, а нагрев воздуха на уровне головы 19-20°С.

Санитарные нормы ограничивают температуру воздуха: в жилых помещениях — величиной 18-24ºС (оптимальная 20-22ºС), в ванных комнатах и санузлах – величиной 18-26ºС (оптимальная 24-26ºС), в вестибюлях, кладовых и лестничных клетках — величиной 12-22ºС (оптимальная 16-18ºС).

В конструкциях систем напольного отопления, в частности, водяных теплых полов (ВТП), происходит распределение и передача тепловой энергии, которые зависят как от тепловой нагрузки, так и от параметров греющей панели (теплофизических и геометрических), диаметра труб контуров теплого пола, их материала и шага укладки, материала финишного покрытия, вида теплоносителя, настройки расходомера и т. д.

Как известно, на каждую единицу перепада температур (между значением поверхности пола и воздуха) теплоотдача с одного квадратного метра отопительной панели ВТП составляет 11 Вт. При этом около 45% передается за счет теплообмена конвекцией, а примерно 55% — за счет излучения.

Таким образом, для обеспечения температуры воздуха в 20°С при максимально комфортном значении 29°С, отопительная нагрузка, которую можно снять с поверхности ВТП составит порядка 100 Вт/м².

В большинстве случаев потребность энергии покрывает эффективная теплоотдача поверхности равная 80 Вт/м², однако для того, чтобы делать расчеты исходя из этого значения, здание должно соответствовать нормам теплозащиты.

При этом наружные стены зданий, в которых предполагается установка ВТП, должны иметь рекомендуемый коэффициент теплопередачи k

При использовании систем напольного отопления необходимо помнить об ограничении температуры поверхности пола.

Оптимальная температура составляет 24-26ºС и для обеспечения теплового комфорта по санитарным нормам не должна превышать: 29ºС для жилых и офисных помещений, где люди пребывают постоянно, 35ºС по периметру для приграничной зоны вдоль внешней стены, 33ºС для кухонь и ванных комнат, 27ºС в служебных и рабочих помещениях, где люди работают стоя.

Присистемы необходимо учитывается допустимая температура пола при том или ином расположении и длине контуров, шаге укладки труб, скорости подачи и нагреве теплоносителя.

Следует помнить, что максимально разрешенная температура теплоносителя для ВТП составляет 55ºС (рекомендуется 45°С), а перепад на прямом и обратном трубопроводах контура теплого пола должен составлять 5-10°С (на практике порядка 7°С).

Шаг укладки является величиной расчетной, но в любом случае не должен превышать 30 см, в противном случае возникнет неравномерный нагрев поверхности пола с появлением теплых и холодных полос. Чтобы эффект «температуно-полосатого пола» не воспринимался ногой человека, максимальный перепад температуры по длине стопы не должен превышать 2°С.

Существует несколько методик регулирования температуры теплоносителя. Если рассматривать ВТП как основную систему отопления и не брать в расчет помещения, где существенно именно поддержание постоянного нагрева пола, то основными способами регулировки теплоты являются следующие:

• Изменение нагрева подачи при постоянном потоке в зависимости от внутренней температуры.

По мнению некоторых экспертов, самым лучшим является способ контроля внутреннего нагрева. Причина в том, что большинство зданий имеет очень высокую тепловую инерцию. Это означает, что быстрые изменения наружной температуры влияют на внутреннюю очень медленно.

Другими словами, контролирование внутренней температуры гармонирует с тепловой инерцией дома. При применении этого способа регулирования, риск от влияния пиковых значении на внутренний климат помещения минимален.

• Изменение нагрева подачи при постоянном потоке в зависимости от наружной температуры.

Ряд экспертов, наоборот, считает лучшим способом регулирования контроль наружной температуры. Причина в том, что в этом случае можно работать с предварительно рассчитанными кривыми зависимости нагрева подающей воды от наружной температуры.

Главное преимущество заключается в том, что когда происходит повышение наружной температуры, контрольная система немедленно понижает нагрев подающей воды, доводя до минимума нежелательные потери тепла. С другой стороны, понижение наружной температуры всегда вызывает повышение нагрева подающей воды

• Переменный поток при постоянной температуре подающей воды.

Некоторые эксперты считают самым современным способом регулирования мкроллимата применение переменного потока подающей воды с постоянной температурой.

Как правило, отдаваемое тепло оценивается измерением разницы между подающей и обратной водой в отопительной системе. Большая разница температур указывает на низкую теплоотдачу и, следовательно, малая разница — на высокую.

Каждая из этих методик имеет своих сторонников и противников, однако, на наш взгляд, для обеспечения хорошего регулирования внутреннего климата оптимальным является комбинированное их использование.

Если использовать ВТП не только для отопления, но и для охлаждения помещений, то с точки зрения энергоэффективности важно, чтобы температурные уровни систем отопления и охлаждения составляли единоуправляемое целое, а не соперничали друг с другом.

Здесь наиболее эффективным будет применение погодозависимого регулирования, способного выключать одну систему и включать другую в зависимости от определенного уровня наружной температуры.

Максимальная температура теплых водяных полов

Понятие допустимой температуры определено в СНиП41-01-2003 «Отопление, вентиляция и кондиционирование». По нему, максимальный нагрев водяного теплого пола не может превышать 26 °С в тех помещениях, где все время находятся люди.

Если максимальная температура теплоносителя в теплом водяном полу – 55 градусов, то это обеспечивает комфортный подогрев пола – 28 °С. Не лишним будет учесть и специфику напольного покрытия. Они выдерживают 27 °С, но если пол вскрыли лаком, то нельзя переходить рубеж в 21 °С. Если же на полу лежит ковер, то придется добавить около 5 °С.

По стандартам здравоохранения, если в помещениях, где постоянно находятся люди, должно быть 26 °С, то во влажных комнатах – уже 31. Такую же температуру нужно предусмотреть и в тех помещениях, где люди пребывают какое-то время, а не постоянно. Над осью трубы должно быть 35 °С, а на паркетном полу максимум обозначен в 27 °С.

Оптимальная температура теплого пола

Водяная отопительная система, в отличие от электрических моделей предусматривает наличие бетонной стяжки, которая имеет более высокий показатель нагрева. Поэтому, прежде чем приступить к рассмотрению какая должна быть температура пола по финишному покрытию, сначала необходимо ознакомиться со стандартными показаниями потока теплоносителя.

Для приятной ходьбы по комфортному полу и во избежание деформации бетонной стяжки с трубопроводами, максимальный показатель температуры теплоносителя при входе в отопительную систему не должен превышать — + 60 градусов.

Оптимальным значением подающего потока жидкости считается + 40 — + 50 градусов. Перепад температуры теплоносителя для теплого пола и обратки, должен варьироваться в пределах 5 – 15 градусов. При несоблюдении этих норм, также могут возникнуть проблемы с напором теплоносителя.

Чтобы теплые полы были комфортными и приносили удовольствие, а не вред (а при их перегреве возможно и это, ведь слишком высокая температура воздуха может привести к утомлению и перегреванию организма), рекомендуем иметь в виду следующие моменты.

Нагревательная жила греющего кабеля может нагреваться до 60-70°C. Нагрев самого пола при этом может достигать 35-40°C. В то же время обычно не стоит нагревать пол до максимально возможной температуры.

Это связано с физиологическими особенностями тактильных ощущений человека. При температуре поверхности выше примерно 31°C, тепло перестает ощущаться ступнёй, как комфортное.

Согласно СНиП 41-01-2003, п.6.5.12 рекомендуется, чтобы средняя температура пола не превышала:
1. 26°C для помещений с постоянным пребыванием людей;
2. 31°C для помещений с временным пребыванием людей и обходных дорожек плавательных бассейнов;
3. температура поверхности пола по оси нагревательного элемента в детских учреждениях, жилых зданиях и плавательных бассейнах не должна превышать 35°C;
4. для детских учреждений и помещений с постоянным пребыванием детей, в том числе детских дошкольных учреждениях, согласно Санитарным нормам и правилам (ВСН-49-86), рекомендуемый нагрев полов – не выше 24°C. Подобные правила действуют и за рубежом.

Именно с целью исключения перегрева полов, большинство термостатов (терморегуляторов) ограничивают верхнюю температуру 40°C. Отметим, кстати, что параметр отслеживаемый термодатчиком, соответствует температуре в месте его установки.

При толстой стяжке она может отличаться от температуры на поверхности пола (на поверхности, как правило, немного ниже). Поэтому, кстати, рекомендуется устанавливать датчик как можно ближе к поверхности пола. Использование кабельных систем обогрева без термостатов с применением, например, простых выключателей, вообще говоря, запрещено ВТТКСО.

Если у вас возникли сомнения в том, что нагрев пола соответствует заданному вами на терморегуляторе, это можно проверить при помощи, например, инфракрасного термометра. Если теплый пол не греет или греет плохо (стал нагреваться значительно меньше, чем это было раньше), возможна неисправность датчика температуры пола.

Самостоятельно установить причину и устранить ее вам помогут материалы из раздела ремонт теплого пола. Если вы не обладаете достаточными навыками, рекомендуем обратиться за консультацием к нам, см. ремонт теплого пола: неисправности и стоимость.

Отдельным вопросом является температура пола при покрытиях типа паркет и ламинат. Использование теплого пола в этом случае требует большей осторожности и не всегда целесообразно, т.к. тот же паркет ощущается гораздо более теплым, чем керамическая плитка.

Также необходимо учитывать, что при нагреве до порядка 30°C у обычного паркета может происходить разрушение лакового покрытия и деформация, что никогда не произойдет, если вы установили теплый пол под плитку. Под ламинат укладывать теплые полы можно, это относится, прежде всего к пленочным полам, ограничивая их температуру 27 – 29°С.

При этом, необходимо обязательно проконсультироваться у продавца, подходят ли конкретный ламинат или паркетная доска для использования с теплыми полами и уточнить максимальную температуру, на которую нужно ориентироваться при использовании конкретного напольного покрытия.

Установленные стандарты для температуры поверхности теплых полов

В справочнике Строительных Норм и Правил (СНиП) установлен строгий регламент на счет того, какая должна быть температура пола. Согласно пункту 44-01-2003 максимальный и минимальный параметр теплого пола должен быть в диапазоне 26 и 35 °С.

Минимальную точку в 26 °С следует устанавливать только в том случае, если в данной комнате постоянно находятся люди. Если в помещение редко заходят посетители, тогда оптимальная температура должна быть на отметке в 31 °С.

Такое значение обычно выставляется для ванных комнат, бассейнов и санузлов, где комфортная температура для ног наиболее необходима.

Главное ограничение заключается в том, что температура по осям нагрева не должна превышать допустимые 35 °С, более высокая вызовет нежелательный перегрев системы и напольного покрытия.

Значения комфортной для человека в позе стоя температуры пола из различных материалов (в позе сидя люди предпочитают температуры на 1 ‘С — 2 *С выше) в зависимости от времени соприкосновения

Конструкция пола (толщина)	Потеря тепла кДж/м2		Оптимальная температура пола °С		Рекомендуемый диапазон температур пола °С
	1 мин	10 мин	1 мин	10 мин	1 мин (10 % неудовлетворенных)	10 мин (15 % неудовлетворенных)
Бетонные плиты, отделанные деревянной гладилкой	60	419

Для паркетной поверхности максимальное значение составляет 27 °С. Это вызвано особенностями материала и его термическими свойствами, перегрев такого напольного покрытия может привести к его деформации.

Для комфортного нахождения в помещении достаточно 22-24 °С. Такая температура приятна для ног и равномерно нагревает воздух в помещении. В отличие от классических батарей, нагрев воздуха будет максимальным по всей высоте участка. На практике редко достигается значение теплоносителя в 30 °С.

Как правило, все параметры просчитываются на этапе проектирования отапливаемой поверхности. Перед установкой водяных и электрических систем обогрева следует учитывать их задачи и показатели теплопотерь помещения.

Каждая система имеет свои преимущества и недостатки. Время нагрева таких полов зависит от конструкции теплоносителей и глубины, на которой они заложены.

Для нагрева одного квадратного метра поверхности с глубиной стяжки 5 — 6 см в среднем требуется 1,5 — 2 часа.

Водяной теплый пол достаточно долго прогревается. Время нагрева может быть 20 — 30 часов, для ног поднятие температуры будет ощутим примерно через 5 часов. Большую часть времени и энергии уходит на прогрев стяжки, которая в среднем достигает толщины в 5 см.

Только после ее нагрева происходит отдача тепла в помещение. После отключения комфортная температура поверхности и помещения может сохраняться на протяжении суток. Как правило, общее время нагрева и остывания зависит от толщины стяжных элементов. Значительным недостатком такого теплоносителя является сложность при монтаже.

Для кого возможно это будет открытием, но теплый пол практически не ощущается ногами. В прямом смысле этого слова. Вы можете ходить босым по полу в ожидании, что вот-вот я почувствую это тепло и познаю всю прелесть теплых полов. Но не тут то было.

Адекватный нагрев поверхности водяного теплого пола не превышает 28 градусов. Именно поэтому с трудом удается что-либо почувствовать ногами. Температура тела попросту выше. И все, что Вы испытываете – это комфорт от того, что ногам не холодно.

При этом нагрев теплоносителя на котле обычно не превышает 45 градусов. Само собой цифры не абсолютные и бывают корректировки в большую и меньшую сторону. Важным параметром такого рода системы является температура системы и покрытия.

Конечно же, каждой разновидности свойственны определенные показатели, однако стандартные пределы определяются СНиПом. В этом документе четко регламентирована максимальная и минимальная температура напольного покрытия. Она может варьироваться в пределах 26-35 градусов.

Подогрев пола до такого значения позволяет обеспечивать в помещении температурный режим на отметке 20 градусов, для жилых помещений, и 24, для комнат с повышенным уровнем влажности (ванная). Специалисты рекомендуют, в помещениях с высокой проходимостью, удерживать нагрев поверхности пола на значении 26 °С.

Если в комнате низкая проходимость, тогда температуру желательно поднять до 31 °С. Основным ограничением, которое указано в нормативных документах, является соблюдение температуры по осям подогрева. Она не должна превышать 35 °С, в противном случае происходит перегрев самой системы и напольного покрытия.

В случае с перегревами страдает не только система, но и человек, так как ходить по слишком теплой поверхности неприятно. Помимо этого, колебания температуры в высоких диапазонах может привести к нарушению целостности напольного покрытия. Для каждого типа отделки рекомендованы определенные границы, превышение которых нежелательно.

Довольно часто бывает, когда нагрев теплоносителя в котле достигает 60-70 градусов. При этом полы могут быть еле теплыми. Связано это в первую очередь с неправильно смонтированной системой.

Если дом или квартира не большие, регион проживания — южный, теплые полы можно оставлять основным источником отопления. В других случаях его делают как приятное дополнение, которое сделает жизнь более комфортной. Например, в детской комнате, в ванной или на кухне, в рабочей зоне. Всё дело в том, что делать пол очень горячим по понятной причине нельзя. Если за окном минус 40 градусов, отопительная система должна быть более мощной.

Очень удобно иметь полы, уровень нагрева которых контролируется. Есть множество устройств для регулировки температуры теплого пола. Их работа основана на едином принципе.

Отопительные контуры контролируются индивидуально, через обустройство специальных коллекторов, которые собирают вместе входы и выходы системы отопления:

Термодатчик для водяного теплого пола сигнализирует терморегулятору о том, что температура в помещении (или на поверхности пола) повысилась. В цепочку включается сервопривод, управляющий вентилями. Получив соответствующий сигнал от термостата, он впускает в систему новую партию горячей воды. Или, наоборот, перекроет её движение, если терморегулятор даст сигнал, что в комнате стало жарко. Помогает регулировать поток теплоносителя термоклапан для водяного теплого пола. Подобный термостатический клапан для теплого пола позволяет эффективно регулировать температуру подачи теплоносителя. Для подкачки воды обязательно устанавливается насос.

Всё это вместе даёт возможность сделать систему отопления автоматизированной. Это не простое удобство, а экономия энергоресурсов. Терморегуляторы можно выставить так, что в отсутствие людей обогрев помещения будет снижен. Автоматы позволяют сэкономить от 30 до 40 процентов объёма энергоносителей. Причём на условиях проживания людей это не отразится, наоборот, сделает более комфортным пребывание в квартире или доме.

Для того, чтоб повысить безопасность эксплуатации приборов, предусмотрена установка предохранительных клапанов и защитной арматуры от скачков напряжения в электрической сети и перегрева электрооборудования.

Руководство по датчикам температуры пола и воздуха

| Блоги

Напольные датчики необходимы для:

• Все ванные комнаты

Для помещений, не являющихся ванными комнатами:

Напольные датчики необходимы для установки в помещениях со следующей отделкой пола:
• Натуральное дерево
• Роскошный винил плитка (LVT), например Karndean и Amtico
• Винил

Датчики пола не требуется устанавливать для помещений со следующей отделкой пола:
• Плитка
• Ковер

Почему во всех ванных комнатах установлены напольные датчики, а не термостаты?

Напольные датчики обеспечивают альтернативный способ измерения температуры в помещении, когда установка термостата не подходит, например, в ванной комнате.

Регуляторы термостатов обычно не устанавливаются в ванных комнатах, так как большинство из них не имеют степени защиты IP, и, поскольку они измеряют только температуру воздуха, показания могут быть неточными из-за скачков и несоответствий температуры воздуха, создаваемых паром от горячего душа и ванн.

По этим причинам в ванной комнате напольный датчик следует устанавливать как можно ближе к поверхности пола, чтобы получать наиболее точные показания температуры поверхности пола. Затем он подключается к термостату, чтобы обеспечить более точное измерение температуры в помещении. Используя эту установку, можно также точно поддерживать стандартную расчетную температуру UFH для ванной комнаты CIBSE на уровне 22°C, измеряя температуру пола в диапазоне 30-33°C.

Почему напольные датчики устанавливаются в помещениях с натуральным деревом, LVT или винилом?

При установке системы подогрева пола с этими более чувствительными покрытиями пола устанавливаются напольные датчики для защиты покрытия, предотвращая повышение температуры пола выше 27°C. Это может быть установлено как верхний предел, чтобы исключить риск любого потенциального долговременного повреждения отделки пола.



Почему напольные датчики не устанавливаются в помещениях с плиткой или ковром?

Напольные датчики не требуются, если полы с подогревом установлены под плиткой и ковром, так как эти покрытия более долговечны и не требуют защиты от возможного перегрева выше температуры воды, которую может обеспечить система UFH.



Когда следует устанавливать термостаты или датчики воздуха?

В любом помещении, кроме ванной комнаты, только стандартные регуляторы термостата  предназначены для точного измерения температуры воздуха, и на них можно положиться для поддержания желаемой температуры в помещении. Когда в помещении установлены термостаты, датчик воздуха не требуется.

Датчики воздуха обычно устанавливаются по эстетическим, логистическим соображениям или по соображениям защиты от несанкционированного доступа, а также когда элементы управления устанавливаются в другой зоне/комнате, чем та, которую вы хотели бы измерить. В этом случае датчики воздуха могут быть установлены в каждой комнате для измерения индивидуальной температуры воздуха – тогда каждый датчик воздуха должен быть подключен обратно и настроен в соответствии с его управлением термостатом.

Thimble Air SensorТемпературный датчик для пола



---

Читайте наш блог о напольных покрытиях и UFH здесь

Следите за нами в LinkedIn Instagram Twitter Facebook

Если вы хотите рассчитать стоимость предстоящего проекта, пожалуйста, свяжитесь с Ambiente Systems сегодня по адресу info @ambienteufh.co.uk или позвоните по телефону 01707 649 118, чтобы обсудить ваши требования. Перейти в конец галереи изображений

Перейти к началу галереи изображений

В наличии и доступен для доставки по:
Закажите в пределах и выберите Экспресс-доставку

Сменный датчик температуры пола, подходящий для широкого спектра термостатов напольного отопления.

• Работает с широким спектром различных термостатов
  Пожалуйста, проверьте значения сопротивления вашего текущего датчика по таблице ниже для совместимости
• Кабель длиной 3 метра
• Кабель имеет высокую жесткость, что позволяет легко пропускать его через существующий гибкий кабелепровод
• Подходит для использования во влажных помещениях. Степень защиты IP68 (при установке в соответствии с инструкциями производителя)
• Без полярности, просто подключите два провода в любом направлении к выходу датчика на термостате
• Резиновый защитный кожух из термопластика для датчика NTC
• Инструкции включены
• Размеры датчика; 20 мм x 5 мм (см. рисунок ниже)

Важное примечание : Этот датчик имеет сопротивление 10 кОм при 25°C. Поэтому он не совместим с некоторыми марками термостатов для подогрева пола, такими как Devi, сопротивление которых составляет 15 000 Ом при 25ºC.
