Датчик температуры теплого пола | Гид по отоплению

Содержание:

1 Классификация датчиков температуры теплого пола
2 Установка датчика температуры теплого пола
3 Возможна ли работа теплых полов без датчика температуры?
4 Видео

Регулировка температуры теплого пола базируется на показаниях термодатчиков, которые считываются устанавливаемым температурным блоком. Особенно важна работа этого тандема при финишном покрытии, перегрев которого крайне нежелателен (линолеум, паркетная доска или ламинат). В основном, терморегуляторы уже продаются с температурными датчиками теплого пола в комплекте. Такой вариант является самым предпочтительным. Однако бывают случаи, когда приходится приобретать данные аксессуары отдельно.

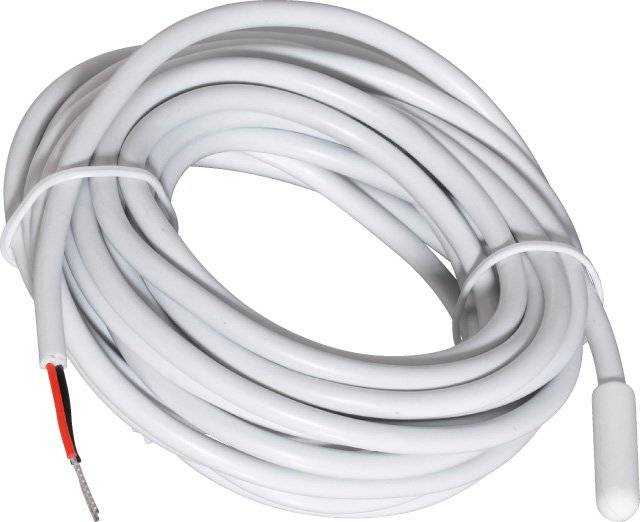

Термодатчик.

Классификация датчиков температуры теплого пола

В зависимости от места установки датчики подразделяются на внешние и встраиваемые. Внешние располагают в непосредственной близости от терморегулятора, либо в одном блоке с ним. Они предназначены для измерения температуры окружающего воздуха. Для оптимизации контроля за рабочими параметрами системы теплого пола, внешние датчики необходимо располагать вдали от прямых лучей солнечного света и защищать от сквозняков.

Выносные — приборы с широкими функциональными возможностями. Зачастую их используют для контроля за отопительными комплексами «теплые стены», позволяющими максимально эффективно задействовать преимущества рассеянного теплового излучения.

Датчик для греющего кабеля Raychem T2RED.

Внутренние температурные датчики, устанавливаемые между контурами греющего кабеля, выполняются в нескольких модификациях и подразделяются на:

Используемые для «мягких» покрытий (ламинат, ковролин или линолеум). Выполнены в виде полимерного цилиндра, размером (15х4 мм), который крепится на финишном отрезке кабеля;

Предназначенные для укладки под кафельную, керамическую плитку, керамогранит или натуральный (искусственный) камень. Размеры этих приборов несколько больше, а их «начинка» обязательно помещается в защитную гелевую капсулу. Такая предосторожность необходима, чтобы защитить термодатчик температуры от разъедающего действия материалов стяжки и механических нагрузок.

Водяной теплый пол.

Самый простой датчик устанавливается в системе в единственном экземпляре, при этом внутренние датчики наиболее точны, так как минимизируется влияние погрешности от внешних факторов. Более прогрессивна схема, использующая показания двух приборов: температуры пола и, дополнительно, воздуха. Как отдельную разновидность можно отметить приборы, предназначенные для ограничения максимальной и (или) минимальной температуры пола.

Встроенные в терморегулятор термодатчики зачастую оснащены еще и устройством оповещения. В случае любого сбоя в работе, подается звуковой сигнал, информируя владельцев о возможных неполадках.

Установка датчика температуры теплого пола

Монтаж встроенного термодатчика производится только после полного высыхания и отвердения смеси для стяжки. При этом необходимо предусмотреть наличие штробы, в которую, в дальнейшем будет устанавливаться прибор. Место для встроенного датчика выбирается не менее 50 см от ближней стенки помещения, при этом суммарная длина провода до терморегулятора не должна быть более 200 см. Эти параметры позволят избежать погрешностей при измерении параметров и отключения нагрева до достижения расчетной температуры.

Важно! Любой датчик устанавливается внутри гофрированной трубки Ø16 мм, с изоляцией торцов и надежной фиксацией монтажной лентой места крепления.

Герметичная заглушка позволит предохранить прибор от агрессивного воздействия внешних факторов (влаги, пыли и т.д.). Для обеспечения непроницаемости можно тщательно обернуть срез гофротрубки изолентой, либо завернуть ее край круглогубцами. Однако лучше всего использовать для этой цели специальные пластиковые колпачки.

Электрический теплый пол.

Подобная компоновка приборов абсолютно необходима при использовании твердого финишного покрытия и весьма желательна в случае «мягких» материалов пола. Она позволяет минимизировать трудозатраты в случае необходимости ремонта или замены, достаточно лишь извлечь неисправный термодатчик из гофротрубки и заменить его новым.

Перед установкой датчика температуры теплого пола обязательно выполняется проверка на сопротивление прибора, которая должна соответствовать его паспортным данным и совпадать со значением сопротивления терморегулятора. При несовпадении данных на 20% и более устанавливать датчик в систему не рекомендуется. Следует учесть, что характеристики сопротивления у различных производителей не совпадают, причем варьируются в значительных пределах:

Фирма-производитель	DEVIREG	Eberle	Ensto
Паспортное значение сопротивления, кОм	15.0	32.0÷33.0	47.0

Именно поэтому, весьма желательно приобретать датчик в комплекте с терморегулятором, либо использовать взаимозаменяемые марки.

Перед установкой производится пробное включение системы. Финишный монтаж выполняется только в случае безотказной работы всей системы при тестировании. О работе термодатчика информирует загорающийся зеленый светодиод на панели прибора. При этом при нагреве кабеля сопротивление падает.

Теплый электрический пол состоящий из: 1) саморегулирующийся греющий кабель для теплого пола T2RED, 5-15Вт/м @230В; 2) датчик температуры; 3) сетка арматурная Вр-I 100×100; 4) хомуты пластиковые KBL-10 для монтажа греющего кабеля на арматуру.

Перед соединением концов проводов датчика с терморегулятором рекомендуется оголенные провода залудить и подвести их к клеммам.

Важно! Все работы производятся при отключении электропитания.

Возможна ли работа теплых полов без датчика температуры?

Можно ли эксплуатировать теплые полы без температурных контроллеров? Может быть, эти приборы не столь необходимы и вполне можно обойтись без них? При выходе датчика температуры теплого пола из строя или его отсутствии, система начинает работать «на износ». Постоянный нагрев пола не только не обеспечивает надлежащий тепловой комфорт в помещении, и приводит к значительным финансовым потерям из-за перерасхода электроэнергии.

Видео

как регулировать температуру своими руками, видео-инструкция, фото

Добиться максимального комфорта в доме или квартире без отопления не получится. Поэтому сегодня есть достаточно систем, которые дают возможность это сделать.

Теплые полы с водяным контуром – одна из систем. Для их нормальной работы необходимо установить на трубопроводы соответствующее оборудование, которое позволит контролировать нагрев теплоносителя в зависимости от температуры в комнате.

Общие сведения

Терморегулятором (термостатом, регулятором) называют оборудование, благодаря которому осуществляется регулировка температуры водяного теплого пола в заданном пользователем значении. Вместе с ним используют также датчики температуры пола и воздуха. Подача теплоносителя регулируется специальным прибором — сервоприводом.

Сегодня найти необходимые терморегуляторы для водяного теплого пола не составляет труда, их ассортимент достаточно широк.

Отличаются они по:

типу используемой автоматики;
функциональности;
мощности;

монтажу.

Комфорт и уют с комнатным регулятором пола с подогревом

Тип автоматики:

механический;
дистанционный, например, пульт управления;
электронный;
электронно-программируемый.

По функциональным возможностям регулятор может быть с:

датчиком температуры воздуха;
датчиком температуры гидравлического контура;
датчиками воздуха и водяного контура одновременно.

Мощность может быть 600 Вт, 2 кВт, 3 кВт и более.

Регулировка водяного теплого пола происходит в автоматическом режиме, основываясь на показаниях индикаторов температуры пола и воздуха.

Устройства могут монтироваться снаружи и внутри оборудования.

Схема разводки и установки регулятора

максимальная t˚C гидравлических полов для обогрева помещений + 60˚С;
по способу монтажа приборы делятся на настенные и щитовые. Первые устанавливают непосредственно возле источника электроэнергии и чаще всего используют в быту, у вторых цена дороже, а для работы им нужен отдельный щиток;
стоимость приборов контроля зависит от габаритов, функционального набора и температурного диапазона.

Совет: сомневаетесь, что можете установить термостат своими руками, доверьте его монтаж профессионалам.

Виды терморегуляторов

Механический термостат считается самым дешевым и самым простым в использовании. Несложное устройство в том случае является его достоинством. Регулировка теплых водяных полах осуществляется вращением поворотного колесика.

Термостат защищает комнату от перегрева, автоматически включая и выключая систему водяного отопления пола. Недостаток – нет возможности программировать устройство, поэтому температуру необходимо менять своими руками несколько раз в сутки.

Электронный регулятор оснащается цифровым дисплеем и кнопками управления, делая его более комфортным, чем механический вариант. На нем установлены датчики температуры воздуха и воды. Благодаря программируемому блоку, появилась возможность устанавливать температуру на день или неделю.

На фото – электронный термостат

В термостате на дистанционном управлении есть возможность программировать его на 9 различных режимов. При этом на дисплее отображается и количество затраченной энергии за разный период времени.

Термостат позволяет отслеживать температуру гидравлического пола и воздуха, а так же контролировать и экономить потребление электроэнергии. На каждый прибор предоставляется инструкция, позволяющая быстро произвести все регулировки.

Что нужно знать

Выбирая оборудование для регулирования нагрева пола с гидравлическим контуром, следует учитывать условия проживания, цели и собственные предпочтения.

Если вы большую часть времени проводите дома или недалеко от него, лучше обратить внимание на механические устройства. Кроме того, они оборудованы специальной защитой от детей.

Когда ваш ежедневный рабочий график не позволяет вам часто бывать в квартире или доме в течение дня, лучше приобрести программируемый регулятор. Он самостоятельно включаться и отключаться в нужное время. Наиболее комфортным вариантом являются с недельным циклом, которые идеально подстраиваются под ритм жизни.

Способы регулировки термостата

Есть несколько способов, как регулировать температуру водяного теплого пола – нетрадиционный и традиционный.

Нетрадиционный

Простой и дешевый способ регулировки нагрева в гидравлическом контуре. После монтажа распределительного коллектора и заполнения системы останется только позаботиться о контроле над температурой теплоносителя.

Для этого:

Поместите термостатическое реле на коллекторе обратки;

или

Установите насос непосредственно на обратке или подаче.

Тогда контролировать включение/выключение насоса можно через термореле, на котором следует установить t=35˚С. Этого достаточно для правильно сделанного пола с теплоизоляцией. Если на входе будет t=70˚С, благодаря остыванию контура и инерции нагрева, температура на поверхности пола будет наиболее комфортной.

Традиционный

Его суть заключается в автоматической регулировке нагрева контура пола. Модуль собирается на трехходовом клапане, причем неважно ручном или автоматическом.

Насос во время работы добавляет в контур теплоноситель из подачи благодаря трехходовому клапану. Регулировка нагрева происходит через установленный термостат.

Программируемый термостат

Датчики для теплого пола | Nu-Heat

Что такое датчик теплого пола?

Температура системы обогрева пола регулируется термостатом, который считывает температуру в помещении с помощью датчиков. При напольном отоплении обычно устанавливаются датчики двух типов: обычный датчик воздуха (в самом термостате), а также датчик теплого пола или датчик пола. Есть несколько причин, по которым вы можете захотеть установить датчик теплого пола, и мы объясним их ниже.

Нужен ли напольный датчик для подогрева пола?

Не всегда — UFH будет работать только с датчиком воздуха — но есть несколько сценариев, когда рекомендуется установка датчика пола с подогревом.

Основной причиной установки датчика теплого пола является защита напольного покрытия. При UFH пол нагревается, а некоторые напольные покрытия могут быть чувствительны к теплу. Как винил, так и дерево обычно выдерживают максимальные температуры, которые они могут выдержать. Установив датчик пола, вы можете ограничить температуру пола и расслабиться, зная, что пол никогда не перегреется, поэтому напольное покрытие не отклеится и не деформируется.

Еще одна причина, по которой вы можете установить датчик пола, заключается в том, что вы можете достичь желаемой температуры пола, а не температуры воздуха. Это популярно в ванных комнатах или кухнях, часто с электрическим UFH и твердым полом, где вы можете захотеть, чтобы пол был действительно теплым под ногами. Термостат можно настроить для достижения определенной температуры пола, а не воздуха.

Как установить датчик датчика теплого пола?

При установке напольного датчика всегда следует следовать прилагаемым инструкциям производителя, однако существуют некоторые общие правила, которые следует соблюдать при установке любого датчика напольного отопления.

Зонд должен располагаться на одинаковом расстоянии между нагревательными проводами и никогда не должен пересекать нагревательные провода.

Зонд можно установить над или под ковриком с электрическим подогревом пола.
Следует избегать мест, в которых возможно воздействие температуры, таких как наружные двери или трубы отопления.

Как проверить зонд для теплого пола?

Во время установки необходимо проверить датчик теплого пола, чтобы убедиться, что он работает правильно. Это сделает установщик. Для этого они будут использовать цифровой мультиметр. Мультиметр — это электронный измерительный прибор, который обычно может измерять напряжение, сопротивление и силу тока. В этом случае ваш установщик будет измерять сопротивление (Ом).

Чтобы проверить правильность работы датчика теплого пола, они прикрепляют щупы мультиметра к кабелю датчика пола. При нормальной комнатной температуре мультиметр должен показывать 10 кОм при 25°C. В этом случае кабель датчика работает правильно, и установка может быть завершена.

Для получения дополнительной информации о датчиках для подогрева пола, пожалуйста, свяжитесь с нашей командой!

Подробнее о Джоне Терри

Как менеджер по техническому обслуживанию в Nu-Heat, я горжусь тем, что поддерживаю наших клиентов на протяжении всего срока службы их систем и помогаю клиентам с решениями, которые помогут им лучше обогревать свои дома.

Датчик температуры температуры беспроводного воздуха

~~RRP: 50,39 фунтов стерлингов~~ £ 20,99

в складе

Следующий рабочий день доставка
Когда вы заказываете до 4 вечера

Описание

Установка

. могут использоваться с системами Touch V2, Edge и Neo и могут использоваться как отдельный датчик температуры или как часть группы, когда требуется среднее значение температуры.

Беспроводной датчик воздуха соединяется напрямую с Touch v2 и Edge, тогда как в Neo System беспроводной датчик воздуха соединяется с neoHub Gen 2, а затем подключается к соответствующей зоне.

Использование беспроводного датчика воздуха с системой Neo

Благодаря этому новому дополнению ваша система Neo стала еще умнее. Беспроводной датчик воздуха позволяет измерять температуру с помощью одного беспроводного датчика воздуха или нескольких датчиков, если вы хотите усреднить температуру на большей площади.

Наш беспроводной датчик воздуха подключается к neoHub Gen 2 с помощью приложений для Android или iOS. После привязки вы можете решить, как будет работать система;

Мониторинг — позволяет просто измерять температуру в другом месте вашего дома.
Сопряжение с зоной — это позволяет вам соединить датчик с neoStat, который уже установлен в вашей системе.

Если вы выберете Pair to Zone, у вас будет 2 варианта.

Усреднение — если вы выберете эту опцию, термостат будет усреднять температуру с помощью внутреннего датчика в термостате.
Только удаленный — при выборе этого параметра внутренний датчик будет отключен, а дистанционный датчик станет датчиком воздуха для выбранной зоны. Если вы затем подключите дополнительные удаленные датчики, они будут давать усредненные показания.

Range	40 metres
RF Frequency	868 MHz
IP Protection	IP20
Weight (inc battery)	16 г

Этот датчик предназначен для поверхностного монтажа.

С помощью маленькой монеты отвинтите крышку батарейного отсека против часовой стрелки, чтобы освободить ее. Снимите прозрачный пластиковый язычок и установите на место крышку аккумуляторного отсека.
Соедините датчик с термостатом, совместимым с нагревателем, удерживая нажатой кнопку сопряжения (подробности см. в разделе сопряжения).
Наклейте двусторонний клейкий диск на заднюю часть датчика.
Тщательно выберите место, которое находится в зоне действия сигнала
Отклейте вторую сторону липкого диска и приклейте на нужный участок поверхности.
