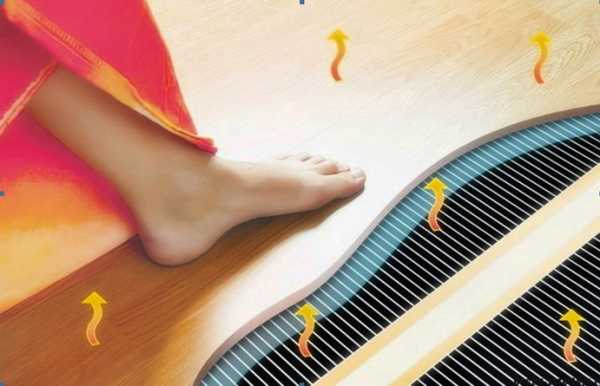

Теплый пол с инфракрасным обогревом

С наименьшими усилиями и максимально быстро можно сделать теплый пол с электрическим инфракрасным подогревом. Достаточно под напольное покрытие уложить тонкую нагревательную пленку, которая излучает тепловую энергию в инфракрасном диапазоне с длиной волны 6 — 20 мкм.

Такое излучение будет нагревать все плотные предметы (чем плотнее, тем больше поглощение), прежде всего напольное покрытие, а от них — воздух в помещении.

Уложить пленочный инфракрасный излучатель не составит большого труда и своими руками, так как какие-либо сложные и мокрые процессы монтажа отсутствуют.

Но важно правильно определиться с нужным количеством пленки, площадью и конфигурацией ее укладки, с потребляемой мощностью и правильным электрическим подключением.
О создании пленочного теплого пола и пойдет речь далее.

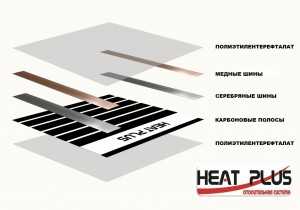

Конструкция нагревательной пленки

В пластик закатываются медные проводники, которые соединены множеством нагревательных пластин особого состава, чаще их называют «угольные».

При прохождении по ним электрического тока происходит нагрев, но не более чем на 50 град. С и излучение тепловой энергии в инфракрасном диапазоне.

Такая пленка поставляется в рулонах длиной до 10 метров.

Рулон состоит из однотипных нагревательных элементов с одинаковой мощностью. От цельного куска для укладки можно отделить любое количество элементов, так как все они подключаются параллельно.

Характеристики

Ширина пленки обычно составляет 0,5, 0,8 или 1,0 метра.

Мощность нагревательного элемента может быть различной, необходимо изучать тех. характеристики конкретной модели, но обычно не более 0,2 кВт с 1 кв. метра.

Толщина пленки не превышает 2 мм (обычно меньше) и поэтому нагреватель может быть уложен под напольное покрытие, не нарушая его конструкцию.

Мощность, толщина, размеры могут различаться у разных производителей, как и состав нагревательных элементов, для производства которых в основном используется безкислородная медь, серебро, углерод.

Какая мощность теплого пола потребуется

Необходимо определиться будет ли инфракрасный теплый пол единственным обогревом или только вспомогательным.

Чтобы обогреть комнату в климате средней полосы, для нормально утепленного здания необходима мощность 1 кВт на 10 м кв. площади. Но это условное значение.

Все зависит от конкретных теплопотерь, т.е. от теплоизоляции ограждающих конструкций, высоты потолков, наличия окон и дверей и их теплосберегающих свойств, вентиляции помещения, а также от климата, где расположено здание.

Больше информации о требуемой мощности на обогрев, можно узнать, например, здесь
, — а здесь о потерях тепла с вентиляцией

Сколько площади и пленки нужно для обогрева

Таким образом выбирается нужное количество нагревательных элементов для каждой комнаты по требуемой мощности, при этом мощность подбирается с 20% запасом.
Режим включений в работу, а значит и отдаваемая мощность в течении суток, всегда регулируется автоматикой по заданной температуре.

Но ввиду того, что обогревать электричеством на сегодняшний день не выгодно, так как электроэнергия наиболее дорогой источник энергии, это чаще используется как вспомогательный подогрев.

При этом площадь покрытия пола нагревателем обычно находится в пределах 0,4 — 0,6 от всей площади комнаты, а суммарная максимальная мощность не превышает 0,7 от требуемой.

Хватит ли мощности электросети

Также максимальную мощность ограничивает возможности электросети. Для обычного подключения 220 В максимальная потребляемая мощность не превышает 5,0 кВт, следовательно на отопление можно выделить 2, 0 — 3,0 кВт, что явно не достаточно для обогрева всего здания электричеством.

Чтобы сделать полноценное отопление электричеством дома необходимо трехфазное подключение 380 В и разрешенная мощность больше 10 кВт. При этом, кстати оптимальным отоплением является электрокотел с жидкостными радиаторами и водяным теплым полом. Подробнее об отоплении электричеством — котел или конвектора

Необходимость применения утеплителя

Пленка инфракрасного нагрева для теплого пола может быть уложена только на фольгированный утеплитель. Сама пленка несколько нагревается и это тепло нужно изолировать от основания пола. Но главное,- необходимо отразить излучение обратно в комнату.

В пунктах продажи пленки подложка зачастую идет в комплекте. Не следует применять алюминиевую фольгу.

Толщина эффективного утеплителя для межэтажных перекрытий может быть и 1 см. А полы над не отапливаемым подпольем, или над проездами должны быть утеплены в соответствии с требованиями нормативов. Например, Особенности утепления полов с лагами

В любом случае под фольгированную подложку для пленки рекомендуется уложить пароизоляционную мембрану (полиэтиленовую пленку), во избежание выхода пара из помещения в холодные зоны и его конденсации в точке росы.

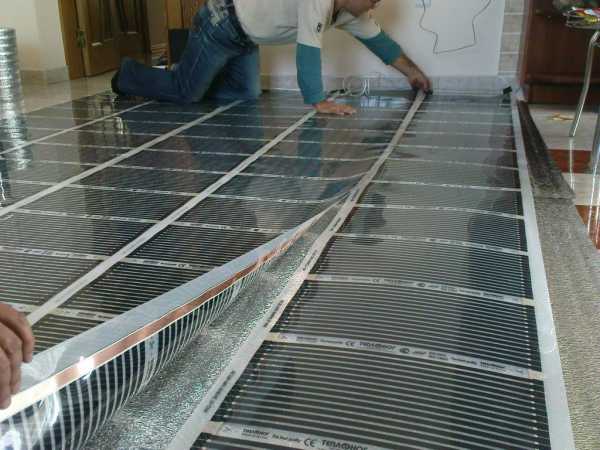

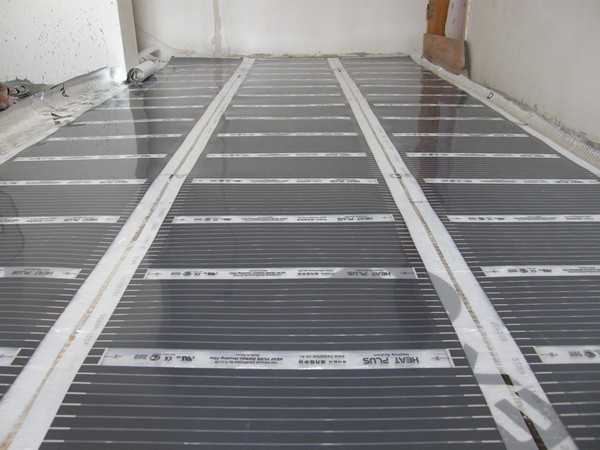

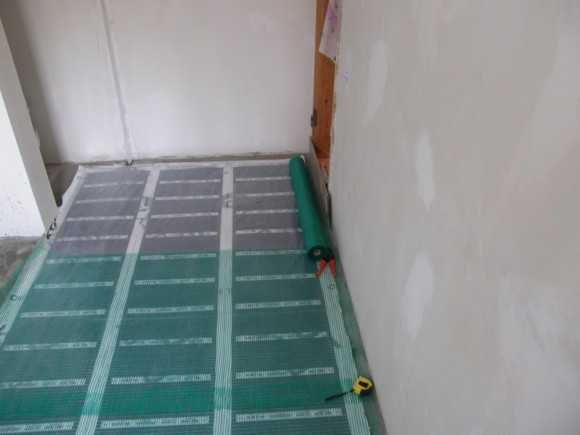

Как укладывается сама пленка

Датчики температуры нагрева укладываются под нагревательной пленкой в углублениях сделанных в утеплителе.

Чтобы не повредить нагревательные элементы при монтаже, обычно их покрывают дополнительно тонкой виниловой (полиэтиленовой) прокладкой.

Инфракрасный излучатель не укладывается под мебелью, так как возможен ее перегрев и повреждение. Если комната заставлена мебелью, то это может значительно ограничить мощность подогрева.

Ограничения на применение инфракрасного обогрева

Опутывание комнаты электрическими проводниками под напряжением, по которым проходит значительная сила тока (большой расход мощности), влечет повышения уровня электрического и магнитного полей в комнате.

Весьма много специалистов рекомендуют по возможности избегать нахождения вблизи источников излучения электоромагнитных волн, так как существуют доказательства их вредности для живых организмов.

Производители пленки говорят о безвредности их продукции и теплового излучения 5 — 20 мкм.
Но здесь рекомендуется по возможности менять электрический обогрев на безобидный и экологичный водяной, а также не допускать нахождения детей в помещениях и на местности с повышенным электромагнитным фоном.

Подключение

Если проводка старая, то она, скорее всего не рассчитана на мощность свыше 2 кВт. Во многих случаях для инфракрасного обогрева помещения нужно будет прокладывать отдельную линию от щитка с отдельными защитами. Обычно кабель прокладывают под плинтусом.

Саму пленку разворачивают подключающими клеммами к источнику 220 В, отдельные фрагменты пленки подключают параллельно к общему проводнику.

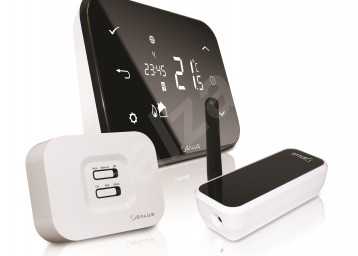

Нагреватель комплектуется регулятором мощности (термостатом) и датчиком температуры, который устанавливается по схеме рекомендуемой производителем.

Для выполнения монтажа электрической части рекомендуется пригласить квалифицированного электрика. Важно сделать подключения силовых контактов в соответствии с требованиями Правил, во избежание перегрева и возгорания.

Еще информация (от одного из производителей)
– как сделать инфракрасный обогрев полов

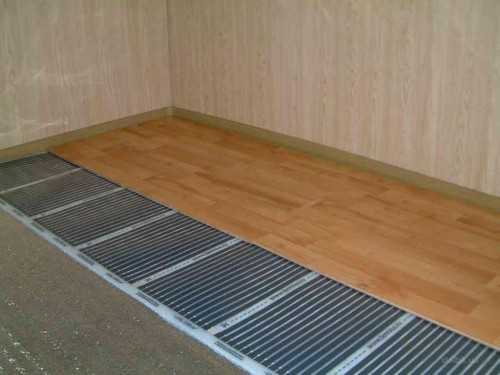

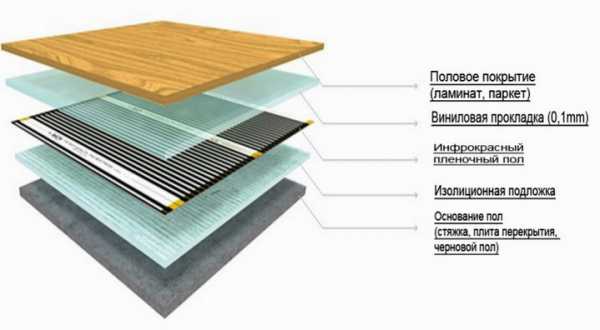

Напольное покрытие

Инфракрасный излучатель — нагревательная пленка, весьма прочная и может укладываться на теплоизоляционную подложку-отражатель непосредственно под жесткое напольное покрытие — доску, ламинат, стяжку с плиткой, жесткий линолеум.

Все напольные материалы должны быть рассчитаны на систему теплого пола и возможность нагревания. Обычные напольные покрытия при нагревании могут деформироваться растрескиваться, или выделять вредные вещества.

Как правило, монтаж инфракрасного теплого пола влечет за собой и смену напольного покрытия.

Под мягким ковролином или линолеумом пленку лучше защитить твердым покрытием, которое станет и основным поглотителем тепла. Может применяться тот же ламинат или тонкая доска из не смолистых пород дерева (не сосна). Не рекомендуются фанеры из-за опасности повышенной эмиссии формальдегида при нагревании.

В случае укладки пленки под стяжку недопустимо включать нагреватель до полного высыхания.

Цементно-песчаная стяжка с керамической плиткой являются оптимальным покрытием по накоплению и передаче тепла для любого источника обогрева в полу — и водяного и электрического.

Но здесь может применяться и сухая стяжка из двойных листов ГВЛ. (В любом случае нужно смотреть характеристики плени и рекомендации производителя по возможному сдавлению и возможности укладки под различные покрытия).

Достоинства, почему пленочный теплый пол нравится

Уложенный и подключенный пленочный инфракрасный излучатель нужно опробовать в работе в течении нескольких часов до укладки напольного покрытия.

Несмотря на весомые недостатки — дороговизну энергоносителя и самого излучателя и сомнительную экологичность, пленочный инфракрасный обогрев популярен.

Пользователи прежде всего хотят получить теплый пол как можно быстрей и с минимальными затратами труда, также комфортность в эксплуатации — для управления достаточно лишь выставить нужную температуру.

А о достоинствах любого обогрева полов известно, – лучшая температурная комфортность в помещении и оптимальное распределение температур по экономии тепла. Срок же службы системы обычно не менее 15 лет.

teplodom1.ru

Водяной и электрический теплый пол

Нетрадиционной для России, но приобретающей в последнее время большую популярность формой отопления становятся теплые полы — отзывы о них говорят о растущей симпатии к ним потребителей. Сегодня на рынке представлены две разновидности системы — полы с водяным подогревом и кабельные варианты. Какая система более эффективна, и что выбрать для загородного дома или квартиры? Ответить на эти вопросы можно, только сравнив технические характеристики и эксплуатационные преимущества обоих вариантов.

Какой теплый пол выбрать?

Стержневой теплый пол RHE

Обе системы имеют одинаковые достоинства. Они позволяют убрать громоздкие отопительные приборы, самостоятельно регулируют температурный режим в помещении и обеспечивают дополнительную звукоизоляцию пола. Но самое главное достоинство любого теплого пола — это отсутствие конвертерных потоков и равномерное прогревание пространства.

И система водяного обогрева, и электрический вариант теплого пола широко распространены и активно используются для улучшения микроклимата домовладения. Благодаря применению современных материалов удается продлить сроки службы альтернативного отопления.

Поэтому вопрос о том, какой теплый пол лучше, и какой системе отдать предпочтение, остается актуальным как никогда. Чтобы максимально корректно ответить на него, необходимо рассмотреть преимущества и недостатки каждого варианта, а также условия их монтажа. Определяясь с предпочтением, нужно ответить на очень важные вопросы:

1. Где планируется установка теплого пола?
2. В каком состоянии находится половое основание?

Если речь идет о квартире в многоквартирном доме, использовать водяную систему нельзя. Дело в том, что по существующим нормам запрещается проводить врезку каких-либо дополнительных объектов обогрева и подключать теплый пол к системе централизованной подачи горячей воды. А для организации автономной магистрали понадобится дополнительное оборудование, газовый котел, циркуляционный насос.

Кроме того, придется укладывать и подключать отдельную ветку, которая многократно увеличит расходы на оплату коммунальных услуг. Подобные вложения вряд ли окупятся — слишком велик первоначальный взнос. В этом случае электрический теплый пол aeg, например, будет куда более предпочтителен. Нагревательные маты выполнены по классической технологии.

В заводских условиях производитель рассчитал идеальный шаг расположения кабеля, а на синтетической сетке закреплена самоклеющаяся основа, которая значительно облегчает монтаж. При помощи такой системы можно оперативно утеплить малую часть площади квартиры, ради которой устанавливать сложные системы экономически нецелесообразно.

Обратите внимание! Если стоит цель утеплить загородный коттедж, особенно, когда проблема решается на этапе строительства, выгоднее использовать водяную систему. В этом случае есть шанс окупить первые дорогостоящие вложения благодаря тому, что водяной теплый пол проявит себя как высоко энергоэффективная система.

Теперь пришло время поговорить о технических особенностях каждого варианта.

Электрический теплый пол

Любая электрическая система, включая теплый пол nexans, функционирует принципиально иначе, чем традиционный вариант обогрева. При конвертерном способе тепло вырабатывает радиатор. Он нагревает воздух только возле себя. Тот поднимается вверх, остывает и спускается вниз. Ноги все время находятся в холоде, а голова в тепле. Поэтому возникает неизбежное ощущение дискомфорта.

Теплый пол прогревает воздух до +24 градусов на расстоянии двух метров от пола. Ноги постоянно находятся в тепле, поэтому на полу комфортно. Именно такое распределение теплого воздуха экономит тепло внутри помещения и создает наиболее благоприятные условия для человека с физиологической точки зрения.

Воздух нагревает теплое излучение, которое совершенно безопасно для здоровья. Причем тепло предоставляется практически без потерь. Однако пока эффективность перевода электричества в тепло достаточно низка, к тому же эксплуатация такой системы приводит к увеличению расходов на оплату коммунальных счетов, что является существенным недостатком. Существует несколько разновидностей электрического теплого пола.

Его можно собрать при помощи:

1. Кабеля.
2. Нагревательных матов.
3. Инфракрасной пленки.

Каждая разновидность имеет свои положительные и отрицательные стороны. Зная их, определиться с выбором будет достаточно просто.

Кабельный теплый пол

Теплый пол комплект Теплолюкс

Кабельный теплый пол — система, где в качестве теплового элемента используется резистовый нагревательный кабель. Положительные стороны такого варианта — низкая стоимость расходных материалов и возможность применения кабеля в качестве системы антиобледенения. На этом преимущества заканчиваются и начинаются недостатки. Электрический кабель нужно укладывать в бетонную стяжку.

Ее заливка — долгий и трудоемкий процесс. Он требует строгого соблюдения технологии монтажа и сушки бетона. Укладывать кабель можно только через месяц после заливки пола. Стяжка должна иметь определенную толщину — 5–7 см. Причем не каждое основание способно выдержать такую нагрузку. Но и это еще не все.

Очень трудно человеку непосвященному самостоятельно правильно рассчитать шаг укладки кабеля. Слишком большая петля приведет к снижению эффективности обогрева, а слишком маленькая — к перегреву и порче напольного покрытия. Нельзя допускать разрезания кабеля, а также соединения двух его концов внутри магистрали. Поэтому трудно заранее рассчитать, какой длины должен быть нагревательный элемент.

Обратите внимание! Все эти трудности приводят к тому, что тот, кто предпочитает самостоятельно укладывать теплый пол, выбирает более простую модель его исполнения — нагревательные маты.

Нагревательный мат

Это конструкция теплого пола, состоящая из полимерной сетки и тонкого двужильного нагревательного кабеля. Он закреплен на ней уже в заводских условиях. Шаг расположения заранее просчитан опытными технологами. Укладывать такой мат можно поверх тонкой выравнивающей стяжки прямо в клей под керамическую плитку, натуральный камень или керамогранит.

Простота монтажа — главное преимущество нагревательных матов. Купив один комплект, легко можно уложить маты в необходимых местах, разрезав сетку (но не кабель!) и развернув элемент в нужную сторону. Недостатков у этого варианта тоже немного. Маты нельзя укладывать на пол там, где стоит крупногабаритная мебель без вентиляционных карманов. Их отсутствие может привести к перегреву матов, поэтому они быстро выйдут из строя.

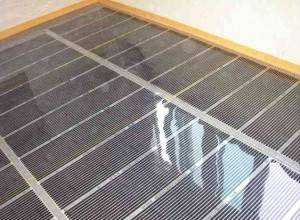

Пленочный пол

Как делать теплый пол

Пленочный пол — продукт нового поколения и сверхтонкая система, которая обогревает помещение при помощи длинных инфракрасных волн. Такой вариант — это многослойный пирог. Его основанием является полимерная пленка, на которую нанесены тонкие графитные или карбоновые полосы. На конце каждой — медная клемма, покрытая серебряной пастой.

При монтаже клеммы просто сжимаются плоскогубцами, и пленка подключается к кабелю, соединяющему систему с термостатом. Поверх графитных или карбоновых полос лежит еще один полимерный защитный слой. Собранная таким образом пленка отличается особой прочностью, гибкостью, жаростойкостью и влагонепроницаемостью.

Укладывать ее можно на любое ровное основание и под любое напольное покрытие, включая ламинат, паркет, линолеум и ковролин. Преимущества подобной разновидности очевидны:

1. Простота сборки и установки.
2. Отсутствие необходимости делать стяжку.
3. Экономия при эксплуатации.

Особо стоит отметить эксплуатационные достоинства пленки. При работе она не формирует электромагнитного излучения, как это делают разновидности электрического теплого пола. А все потому, что у нее совсем другой принцип работы. Ток, проходя через карбоновые или графитные полосы, запускает процесс образования длинных волн в диапазоне инфракрасного излучения. Они, проникая сквозь финишное напольное покрытие, нагревают не воздух в помещении, а предметы, находящиеся в нем.

Последние тоже становятся источниками тепла, отдавая его излишки в пространство. Такой принцип работы подсмотрен у самой природы. Пленка греет так же, как и солнце. При этом инфракрасное излучение абсолютно безвредно, что доказано многочисленными научными исследованиями. Мало того, оно даже полезно. Инфракрасные волны вызывают внутриклеточную вибрацию, которая стимулирует жизненноважные процессы внутри организма.

Поэтому тепло воспринимается очень комфортно с физиологической точки зрения. Кроме того, воздух в помещении не сушится, а значит, и дышать легче, и самочувствие улучшается. Недостаток у инфракрасной пленки один — высокая цена. Такой электрический пол обойдется недешево, особенно, если выбираются карбоновые образцы. Но именно их рекомендуют покупать специалисты, если предпочтение отдано пленочному полу. Карбоновый вариант в десятки раз прочнее и надежнее графитового.

Водяные теплые полы

Водяной тёплый пол

В водяной системе в качестве нагревательного элемента используются трубы, по которым идет горячая вода, подаваемая из системы отопления. Главная особенность подобного варианта — возможность использования системы не только зимой, но и летом. В жаркое время года можно пустить по магистрали холодную воду, которая значительно понизит температуру воздуха внутри помещения. А зимой горячая вода будет отапливать его. Еще одна важная черта — такой вид обогрева способен работать от любых систем отопления.

Это может быть и тепловой насос, и газовый котел, и солнечный коллектор. Используя такую разновидность в частном секторе, можно создавать разные режимы обогрева и индивидуальный микроклимат, соответствующий сезонным погодным условиям. Классическая схема водяного пола подразумевает монтаж труб в цементно-песчаную стяжку. Только она способна выдерживать большие нагрузки, которые провоцирует заполненная водой трубопроводная магистраль, а также препятствовать ее механическому повреждению.

Кроме того, стяжку нужно делать еще и потому, что трубы имеют небольшую площадь поверхности, а воздух является прекрасным теплоизолятором. Поэтому трубы, контактируя со стяжкой, превращают ее в одну большую нагревательную плоскость. Есть и отрицательные моменты у этой системы обогрева. Устанавливать ее в многоквартирных домах нельзя. Такие полы усилят гидравлическое давление и спровоцируют разрывы в слабых местах системы.

Поэтому водяной теплый пол используется исключительно в малоэтажном жилом секторе. Но и там домовладельцев поджидает одна существенная неприятность. Установка и подключение к системе подачи горячей воды обязательно спровоцирует в ней снижение давления. Если при подключении допущены серьезные ошибки, работать отопление просто не будет.

Обобщение по теме

Теплый пол — очень эффективная система обогрева, но лишь в том случае, если правильно подобрана ее разновидность, и учтена функциональность помещения. Так, например, теплый пол в ванной комнате обогревает небольшую площадь, поэтому целесообразно использовать здесь электрические системы. Из трех вариантов наиболее подходящим является нагревательный мат.

Кабель самостоятельно укладывать очень трудно, а инфракрасную пленку использовать во влажном помещении нельзя. Для дополнительного или основного отопления загородного коттеджа стоит выбрать водяной теплый пол. Он сэкономит до 20% энергии и создаст индивидуальный микроклимат в любое время года.

Автор: Семен Князев

Поделиться материалом:

Комментарии и отзывы к материалу

polmechty.ru

Какой теплый пол лучше и почему: как выбрать подходящий вариант?

Наверное, сегодня не возможно повторение истории, мастерски рассказанной в любимой многими новогодней кинокартине. К счастью, времена однотипных и безликих строений остались в прошлом. Сегодня, каждый из нас может сделать свое жилище уникальным и оригинальным, и не всегда для этого необходим капитальный ремонт. Но нас же интересует именно он, а вернее один из его этапов – устройство пола. «Какой теплый пол лучше?» – именно так звучит вопрос практически каждого домовладельца, перед которым стоит нелегкая задача по его обустройству. А почему именно теплый? Да, потому, что технология «теплый пол» чрезвычайно популярна в настоящий момент и все больше наших граждан отдают предпочтение именно ей. Объяснить это очень просто – суровые климатические условия.

Проблема выбора системы «теплый пол» в принципе не является архисложной. Однако однозначно ответить на вопрос о том, теплый пол от какой фирмы лучше, вряд ли представляется возможным. Для конкретных советов необходимо знать конкретные условия и возможности монтажа, а также эксплуатации. Отметим лишь, что на сегодня они могут быть двух видов — водяные и электрические. Электрические полы в свою очередь могут быть выполнены в трех вариациях: кабельной, пленочной или стержневой.

Как устроена водяная система?

Эта система подразумевает использование воды в качестве теплоносителя, циркулирующего внутри системы отопления. Вода может быть подведена как от системы централизованного отопления, так и от стояка. Очень важным условием водяного теплого пола является задействование насоса, обеспечивающего циркуляцию теплой воды. Хотя возможен монтаж такой системы без насоса, но здесь должны быть особенно соблюдены законы гравитации. Однако эффективность такого отопления будет высокой только в помещениях с ограниченной площадью.

Преимущества:

• Наиболее бюджетный вид теплых полов с точки зрения выполнения монтажа.
• Низкая стоимость воды, как теплоносителя в сравнении с другими энергоносителями.

Недостатки:

• Существует риск механического повреждения трубопровода при выполнении стяжки.
• При снижении давления теплоносителя в системе, водяной пол функционировать не сможет без насоса.
• Невозможна выполнение такого пола в городской квартире, поскольку наблюдаются проблемы с отоплением у других потребителей, проживающих в это доме. Вода из центральной системы, пройдя через систему «теплый пол», возвращается назад охлажденной. На сегодня существует запрет на подключение водяных теплых полов в городских квартирах с общим отоплением.

Подключение такой системы требует получения официальных разрешений в соответствующих инстанциях.

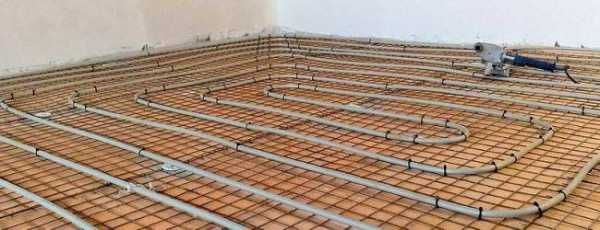

Так выглядит водяной теплый пол. Как правило, система монтируется через коллектор — распределительный шкаф для труб

Классификация электрических систем

Кабельный пол

В основе его функционирования задействована работа проводов, произведенных из особых компонентных сплавов. Провода «умеют» преобразовывать электрическую энергию в тепловую. Суммарное количество тепла, создаваемое теплым электрическим полом, регулируется посредством терморегулятора, который является обязательным компонентом отопительной системы такого типа.

Кабельный теплый пол — эффективная самодостаточная система отопления

Преимущества:

• Срок эксплуатации пола на основе нагревающих электрокабелей значительно превышает период жизнедеятельности водяного пола.
• Экономное энергопотребление – количество необходимой электроэнергии равно таким же потребностям, как и обычной бытовой техники.

Недостатки:

• Имеет место наличие небольшого электромагнитного излучения.
• Монтаж электрического пола довольно затратное мероприятие.

В идеале необходимо приобретать греющий кабель, который сопровождается такими документами, как сертификат соответствия известному стандарту ISO 14000, который является гарантией экологической безопасности производства. А кроме того необходимо наличие сертификата на саму продукцию – KIMA.

Пленочный вариант

Представляет собой систему, базирующуюся на функционировании нагревательной углеродной пленки. Во время подключения к электрической сети она излучает длинные инфракрасные лучи и анионы (отрицательно заряженные ионы). Роль излучателя выполняет углеродная (карбоновая) паста, которую, как правило, наносят в виде изогнутых или ровных параллельных друг другу полос. В более дорогих моделях пленка может быть нанесена всплошную.

Для подачи электроэнергии используются медно-серебристые проводники. А ключевые рабочие части инфракрасной пленки запаяны двумя слоями полиэстера. Подключение к питанию происходит посредством терморегулятора. В принципе, производителей именно этой специфической продукции на рынке много. О том, система какой фирмы лучше в вашей конкретной ситуации все же лучше узнать у специалистов, которые смогут реально оценить задачи, которые должна будет выполнять отопительная система.

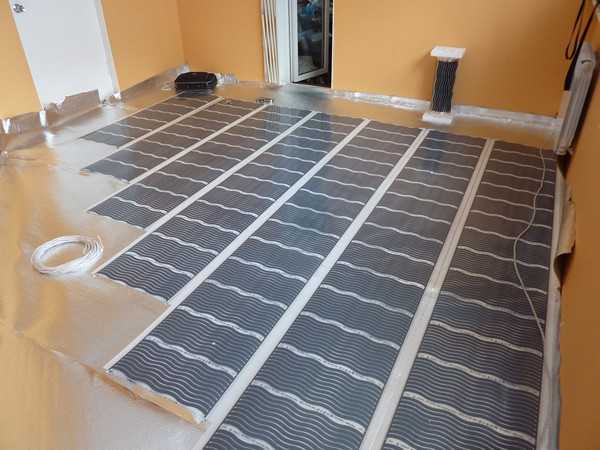

Так выглядит пленочный теплый пол. Естественно его монтаж можно выполнить самостоятельно, но предварительно все же стоит получить консультацию у специалиста

Преимущества:

• Эта система является универсальной в плане подбора лицевого напольного покрытия. То есть поверх системы инфракрасный пленочный теплый пол можно стелить ламинат, линолеум, ковролин, виниловую плитку, керамическую плитку и пр.
• Данную систему обогрева можно сделать мобильной, прикрепив ее снизу к ковру, который может убираться летом и стелиться в холодное время года.

Недостатки:

• Наличие большого количества скрытых контактов – перед укладкой необходимо выполнить тестирование работоспособности системы. А кроме того нужно контролировать процесс укладки верхнего напольного покрытия.
• Для обеспечения контакта между пленкой и проводом нужно использовать специальный коннектор, обжатый плоским прессом.

Если верхним покрытие будет керамическая плитка, то ее необходимо укладывать с применением специального пола для системы «теплый пол», при этом нанесенный слой клеящего состава должен быть толщиной не меньше 15 мм.

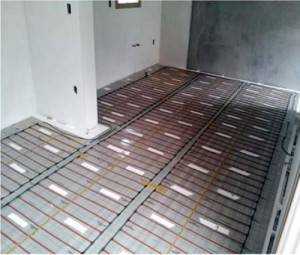

Стержневая система

Инновационная и очень надежная отопительная система, характеризующаяся повышенной экологической безопасностью. Ее называют: интеллектуальный электрический теплый пол. Основные элементы – карбоновые стержни, сначала соединяемые друг с другом, а затем подключаемые к терморегулятору и сети. Потребителям поставляется в виде матов.

Стержневой теплый пол — торжество инноваций рядом с нами

Преимущества:

• Нет необходимости в продумывании вариантов расстановки мебели – наделен эффектом саморегуляции. То есть не боится закрывания тяжелыми предметами, что может привести к перегреву и выходу из строя в других случаях.
• Стержни без опасений можно заливать раствором для стяжки или плиточным клеем под керамогранит, плитку, мрамор и т.п. Эту систему можно монтировать в помещениях с повышенной влажностью, на открытых террасах или подъездных дорожках.
• Безусловная экологичность в сравнении с другими видами теплых полов.

Недостатки:

• Самый большой недостаток заключается в высокой стоимости.
• На рынке встречается большое количество подделок.

Безусловно, различия между этими разновидностями теплого пола имеются, однако есть и множество моментов, характерных и водяному, и электрическому полу. Это в первую очередь относится к технологическим аспектам монтажа. Подробнее про выбор электрических систем теплого пола читайте тут.

На предварительно подготовленное основание в соответствии с предварительно разработанным проектом укладывается трубопровод, специальный нагревательный кабель или пленочный нагревательный элемент. Далее сверху укладываются другие слои полового пирога: как правило, это стяжка и лицевое напольное покрытие.

Так что же все-таки выбрать?

Ответ на этот вопрос зависит от очень многих параметров и условий. К примеру, большое значение имеет площадь помещения, а так же его расположение. Если это частный дом или коттедж, то в принципе можно применять любую систему, естественно предварительно оценив экономическую целесообразность с разных аспектов. В то время как в квартире, находящейся в высотном строении выбор будет иметь определенные ограничения.

Кроме того, важно понимать целевое предназначение системы «теплый пол». Если речь идет о дополнительном отоплении, созданном для поддержания уюта и благоприятного микроклимата в доме, то вполне подойдут маты или пленочный теплый пол. В том случае, когда подразумевается, что она будет выполнять функцию основного отопления, то вполне логичным будет предпочтение нагревательного кабеля высокой мощности или водяной системы.

И, конечно же, приоритетным критерием в любом случае должно быть высокое качество продукции. Не стоит поддаваться на уговоры продавцов и покупать системы неизвестных производителей, а вот сертифицированная продукция при правильной эксплуатации будет служить вам долгие годы.

pol-master.com

Электрический теплый пол под плитку: укладка своими руками

Кафельная плитка отличается высокой износоустойчивостью и хорошо проводит тепло. Электрический теплый пол под плитку – это довольно распространенное решение, но эффективность обогрева электрополов будет напрямую зависеть от вида и особенностей конструкции системы, выполняющей подогрев.

Инфракрасный пленочный пол под плитку

• Инфракрасная пленка отличается низкой адгезией (сцеплением с поверхностью) и если поверх нее положить ПВХ или керамическую плитку под стяжку, то весь слой попросту «поплывет». Если на такой пол случайно уронить тяжелый предмет, то стяжка с большой вероятностью треснет. Для увеличения адгезии пленочного инфракрасного пола между швами плитки делают вырезы и засечки, которые впоследствии нужно долго и кропотливо изолировать.
• Все разновидности клеевых составов и растворов для стяжки содержат щелочь. Это приводит к постепенному разъеданию пленочного нагревательного покрытия вне зависимости от толщины слоя. В результате повышается вероятность замыкания нагревательного контура электрополов.
• Биметаллический пленочный инфракрасный пол вообще не сочетается с керамической плиткой, под ней инфракрасное излучение теряет ряд своих полезных качеств.

Несмотря на сложности с обустройством пленочного теплого пола под кафель, существует технология монтажа, которую можно использовать при укладке плитки своими руками. Расходы на монтаж окупаются незначительным энергопотреблением пленочного ИК-пола, так на электроподогрев 1 кв. м. пола расходуется 35-55 Вт.

Монтаж пленочного теплого пола

1. Укладывается утеплитель (лучше всего использовать пенофол с одной фольгированной стороной).
2. Укладка электрополов инфракрасного типа своими руками выполняется отражающим слоем кверху. Продолжается монтаж скреплением листов лавсановым скотчем.
3. Пленку нужно аккуратно укладывать медной полосой вниз, двухсторонним скотчем скрепляя находящиеся рядом полоски. Укладка нагревательного пленочного контура выполняется одним слоем.
4. На срезе пленки крепятся клеммы, обеспечивающие контакт с кабелем питания.
5. На стене своими руками крепится терморегулятор. Это устройство должно быть расположено неподалеку от проводки.
6. К клеммам на пленке подключаются провода питания.
7. Пленка соединяется с питающими проводами, к клеммам подводятся провода питания и в местах соединения обжимаются пассатижами.
8. Устанавливается устройство для измерения температурного режима.
9. Выполняется подключение нагревательного пленочного контура к сети.

Укладка плитки своими руками

Технология, с ориентировкой на которую выполняется укладка пленочного ИК-пола под плитку своими руками, требует соблюдения алгоритма:

1. Производится установка гипсокартона или строительной ячеистой сетки. Толщина гипсокартонного листа не должна быть менее 4 мм.
2. Размечается поверхность пола с ориентировкой на схему размещения ПВХ или кафельной плитки. Устройство инфракрасного теплого пола под плитку позволяет укладывать ее как по диагонали комнаты, так и параллельно стенам.
3. Инструкция по укладке плитки своими руками позволяет начинать ее размещение с середины комнаты. В некоторых условиях допустимо смещать изначальную точку укладки облицовочного материала.
4. Выполняется подготовка плиточного клея, который должен быть совместим с системой теплых полов.
5. Учитывая разметку, начинается укладка плитки, можно начинать монтаж не только с середины комнаты, но и от наиболее удаленной от входа стены.
6. С помощью мягкого зубчатого шпателя клеевой состав наносится на плитку и пол, при этом слой клея должен быть тонкий – 3-4 мм.
7. Изделие плотно прижимается к поверхности пола и таким способом выполняется укладка всего напольного покрытия.
8. Для регулировки одинакового расстояния между плиткой используется специальный разделитель. Выступающий на швах клей сразу же вытирается.
9. У самой стены необходимо оставить небольшой зазор без плитки (около 0,5 см, так называемый «термический шов»)

В процессе укладки с помощью уровня нужно периодически проверять ровность плитки относительно друг друга.

Важно! Через сутки после окончания укладки нужно провести затирку швов с помощью цементного или эпоксидного состава, который с помощью резинового шпателя тщательно втирается в швы. Для удаления лишней затирки применяют влажную губку.

Стержневой теплый пол под плитку

h3_2

Тонкий нагревательный карбоновый мат выполняет подогрев пола за счет стержней, соединенных проводом. Толщина таких стержней около 9 мм. Поверхность карбоновых нагревательных матов отлично сочетается с керамической плиткой. Положить ее своими руками поверх нагревательных карбоновых матов достаточно просто – маты размещаются на подготовленном бетонном основании, на их поверхность наносится плиточный клей, затем выполняется монтаж самой плитки.

Карбоновые маты считаются наиболее универсальным теплым полом, который может сочетаться с любыми видами финишного покрытия, в том числе с ПВХ и керамической плиткой. Устройство карбоновых матов отличается параллельным соединением нагревательного контура, что дает возможность разделения мата на любое количество кусков.

Карбоновые нагревательные маты могут выполнять выборочный подогрев керамической плитки. Карбоновые маты способны распознавать участки пола с различной температурой поверхности плитки и подстроившись под них обеспечивать равномерный подогрев всей поверхности.

Благодаря высокой степени теплопроводности плитки, нагревательные маты стержневого пола снижают температуру на теплых участках пола и повышают интенсивность обогрева на более холодных. Для укладки стержневого теплого пола под кафель нужно выбрать самовыравнивающийся раствор для стяжки.

Монтаж карбонового теплого пола

Выбрать утеплитель для карбонового теплого пола следует перед тем, как начнется монтаж. Подойдет такой утеплитель, как пенополистирол, минеральная вата или теплоизоляционные маты. Толщина утеплительного слоя составляет 1-1,5 см.

1. Определяются размеры общей площади, на которую впоследствии будут уложены карбоновые маты.
2. В поверхности пола сверлится паз для размещения термодатчика в гофрированной трубе.
3. Маты укладываются на пол и крепятся с помощью клея или скотча. Полоски теплоотражающего материала соединяются друг с другом.
4. На участке разреза карбонового мата провод зачищается от изоляции, на него надевается гильза, которая обжимается пассатижами.
5. Силовые провода карбонового мата соединяются с соединительными проводами. Так выполняется монтаж каждой нагревательной полосы электрополов.
6. Температурный датчик нужно положить в гофрированную трубку, на которой будет установлена заглушка. Устройство укладывается вдоль нагревательных стержней электрополов.
7. На стене крепится терморегулятор.

После окончания монтажа карбоновых матов следует приступить к укладке плитки своими руками.

Важно! При укладке следует помнить о том, что минимальная толщина слоя плиточного клея должна быть не менее 15 мм.

1. Подготовленный клеевой состав наносится поверх электрополов на участке с площадью 60х60 см.
2. При помощи зубчатого шпателя клей наносится на поверхность плитки.
3. Плитка аккуратно укладывается на поверхность обогревательного мата и прижимается. Рекомендуется мягко надавливать на середину изделия и контролировать ровность укладки.
4. Инструкция по укладке указывает на необходимость выравнивания швов с помощью пластиковых крестиков.
5. После того как с помощью уровня или деревянной рейки будет проверена ровность укладки, нужно удалить крестики. Необходимо сделать это своевременно, в противном случае клеевой состав застынет и произвести выравнивание плитки без демонтажа не удастся.
6. После того как монтаж плитки будет окончен и клеевая основа высохнет, нужно приступить к затирке швов. Затирочной пастой полностью закрываются все швы между плиткой, а лишняя затирка после высыхания удаляется.

Важно! Систему теплого карбонового пола категорически запрещено включать до того, как будет завершен монтаж плитки. Полное засыхание клеящего состава происходит в течение 15-20 дней.

Кабельный теплый пол под плитку

В отличие от пленочных электрополов, кабельные системы обогрева наиболее хорошо сочетаются с керамическим плиточным покрытием. Есть один нюанс – монтаж плитки производится поверх тонкой цементно-песчанной стяжки. Ее толщина достигает 3-5 см.

Основное достоинство кабельного обогревательного пола в сочетании с керамической плиткой – это высокая скорость прогревания покрытия и простота эксплуатации. Кабельный теплый пол обеспечивает быстрый обогрев поверхности благодаря высокой степени теплопроводности плиточного покрытия, которое к тому же устойчиво к воздействию высоких температур.

Недостаток кабельного пола в сочетании с плиткой заключен в сложности проведения монтажных работ. При укладке плитки поверх кабельного теплого пола обогрев будет происходить с минимальной инерционностью, т.е. поверхность будет своевременно нагреваться или остывать по команде программируемого терморегулятора. Керамическая плитка, установленная поверх электрического кабельного пола, обеспечивает максимально эффективное распределение тепла по всему помещению.

Монтаж кабельного теплого пола своими руками

1. Устройство кабельного пола начинается со сборки нагревательного контура. На фольгированное покрытие укладываются рейки для монтажа, между ними располагается утеплитель.
2. Греющий кабель прокладывается от той точки, где будет размещен блок управления.
3. Устанавливается один или несколько температурных датчиков. Это устройство размешается между витками нагревательного кабеля в гофрированной трубке.
4. После завершения укладки нагревательного кабеля и температурных датчиков, греющий контур заливается бетонной стяжкой. Ее толщина может достигать 4-5 см.
5. Электрический теплый пол подключается к контрольному блоку управления. Выполняется это последовательно – к разъемам подсоединяются температурные датчики, а после них – кабель нагрева.
6. К блоку управления подключается линия квартирной электросети, которая отводится от главного предохранителя.

Совет! Во избежание перегрузок электросети, подключение теплого пола рекомендуется выполнять к выделенной линии, которая обустраивается отдельно.

Укладка плитки на кабельный пол

1. Сначала нужно убедиться в том, что все детали конструкции надежно залиты цементной стяжкой. Ровность покрытия проверяется уровнем. Стяжка полностью высыхает за более чем 20 дней, укладывать плитку можно на 5-й.
2. Укладка плитки начинается после предварительной стыковки элементов рисунка. Начинать укладку лучше всего с самой дальней стены.
3. На плитку с помощью зубчатого шпателя наносится слой клеевого состава с толщиной в 40-45 мм.
4. Плитка с клеем прикладывается к стяжке, плотно прижимается и выравнивается. Можно по ней слегка простукивать прорезиненным молотком.
5. На углах изделия выставляются пластмассовые крестики для выравнивания швов, к ним стыкуется следующее изделие.
6. После того как укладка дойдет до угла нужно оставить зазор, в который укладываются отрезанные части плитки.
7. По истечении 3-4 дней, когда плиточный клей засохнет, производят затирку швов с помощью цемента или герметика.
8. Через два часа после затирки плитка тщательно вымывается от остатков состава.

Запуск обогревательной системы выполняется не ранее, чем через 25 дней после укладки плитки.

domotopim.ru

Инфракрасный теплый пол: плюсы и минусы, монтаж

Оглавление:
Инфракрасный теплый пол: как это работает
Основные технические характеристики инфракрасного теплого пола
Пленочный инфракрасный пол: преимущества и недостатки
Монтаж инфракрасных полов: принцип установки и подключения

Если речь идет о подогреве пола, покрытого линолеумом или ламинатом, то ничего лучше, чем инфракрасный теплый пол, придумать трудно. Он закладывается непосредственно под декоративное покрытие, и никакой глобальной переделки стяжки делать не нужно. Об этой системе пойдет речь в данной статье, в которой вместе с сайтом stroisovety.org мы рассмотрим ее преимущества и недостатки, изучим основные технические характеристики и ознакомимся с принципом установки.

Теплый пол инфракрасный пленочный фото

Инфракрасный теплый пол: как это работает

Для начала несколько слов о том, как работает инфракрасный пол. Особенностью излучения в невидимом инфракрасном спектре является то, что оно способно нагревать исключительно непрозрачные предметы – подогревая напольное покрытие, сам элемент этого устройства практически не нагревается. Нет нагрева, нет и холостого расхода энергии – экономичность является одной из характерных черт пленочного инфракрасного нагревателя. Что происходит дальше? А дальше все идет по стандартной схеме – напольное покрытие отдает тепло окружающему нас воздуху, который благодаря конвекции распределяет его по всему помещению.

Инфракрасный теплый пол фото

Конструктивно инфракрасный пленочный теплый пол состоит из трех основных частей, которые друг без друга не работают.

1. Нагревательная пленка, изготовленная из полимера, толщина которого не превышает 0,4мм. Устроена она достаточно просто – по проводникам, изготовленным из сплава меди и серебра, электрический ток поступает к графитовым полосам, которые под его воздействием начинают генерировать инфракрасное излучение. Самое интересное – это то, что электромагнитное поле, образующееся при работе этого устройства, очень слабое и на человека практически не влияет.
2. Терморегулятор, который контролирует работу теплого пола и оптимизирует ее согласно заданным режимам. От этого устройства в первую очередь зависит эффективность, а во вторую – экономичность работы теплого инфракрасного пола. Самый простой аналог этих устройств позволяет не допускать перегрева излучателя, а самый сложный дает возможность программировать его работу. В общем, с помощью небольшого компьютера можно задать температуру нагрева пола в определенный момент времени на протяжении недели или даже месяца.
3. Температурный датчик, в задачи которого входит не дать напольному покрытию нагреться выше необходимой температуры. Без этого элемента два других будут работать неэффективно. Да и вообще их работоспособность будет под сомнением.

   Инфракрасный пол фото

Основные технические характеристики инфракрасного теплого пола

Для чего необходимо знать основные технические характеристики любой современной техники? В них отражается много информации, знание которой позволит определиться с вопросом, подойдет вам устройство или нет? Что касается инфракрасного подогрева пола, то эти характеристики следующие.

1. Источник питания – бытовая электрическая сеть 220 В.
2. Размеры пленки – толщина 0,4мм, ширина 0,5м или 0,8м.
3. Энергопотребление 1 квадратного метра – 140 Вт и 150 Вт в зависимости от ширины пленки.
4. Способ нагрева – графитовый излучатель.
5. Максимальная температура нагрева – до 55°C.
6. Температура плавления пленки – свыше 210°C.

Глядя на эти технические характеристики, можно сделать вывод о том, что данный тип обогревателя для пола, в отличие от ему подобных устройств, является более экономичным, безопасным и практически не занимает места под напольным покрытием. Эта пленка не ощущается даже под мягким линолеумом.

Пленочный инфракрасный пол: преимущества и недостатки

Практически все производители инфракрасных систем обогрева пола в один голос утверждают, что их системы не обладают никакими недостатками. Но так ведь не бывает? Идеальна только сама Мать Природа, а творение рук человека уже само по себе является одним большим недостатком. Давайте критично подойдем к выставляемым производителями инфракрасных теплых полов достоинствам и выясним, так ли это на самом деле?

• Первое и самое главное преимущество – это легкий и быстрый монтаж инфракрасного пола. Если сравнивать его с другими подобными системами (электрическим или водяным теплым полом), то это утверждение абсолютно верно. Установка обогревателей пленочного типа осуществляется быстро за счет отсутствия сопутствующих работ (например, заливки стяжки или затягивания клеем). Если же исключить эти сопутствующие работы, то можно прийти к выводу, что установка пленочного теплого пола не намного проще своих собратьев.
• Второе преимущество – это то, что такие обогреватели подходят под любой тип напольного покрытия и при этом не требуют специальной стяжки пола. Весьма противоречивое утверждение, так как любое современное напольное покрытие укладывается на идеально ровный пол. Да и сама пленка – во что она превратится, если уложить ее на горбатое основание? Ну а на счет того, что подходит для любого декоративного напольного покрытия – все верно, с одной лишь оговоркой. Укладывая инфракрасный теплый пол под линолеум или ковролин, его обязательно нужно накрывать таким материалом, как ДВП.
• Надежность. О какой надежности может идти речь, если все, что у нас изготавливается, рассчитывается на то, чтобы продукция покупалась? Да, сама пленка может быть и надежной, но вот термодатчик и терморегулятор служат от силы лет семь. Средняя гарантия на эту систему обогрева пола составляет 10 лет.
• Экономия энергоресурсов. Здесь также имеются оговорки – максимальная экономичность таких систем достигается при температуре пола 21˚C, а при таких условиях возможность полноценного отопления подобными системами полностью исключена.

  Преимущества и недостатки инфракрасного теплого пола

И так дальше, одни сплошные оговорки, которыми сопровождаются практически все достоинства инфракрасного теплого пола. А при таких обстоятельствах утверждения о том, что он не обладает недостатками, выглядят, по крайней мере, голословно, а все достоинства плавно превращаются в недостатки.

Инфракрасный пленочный пол фото

Монтаж инфракрасных полов: принцип установки и подключения

И в завершение данной темы постараемся убедиться еще и в главном преимуществе пленочных теплых полов – легком монтаже. Посмотрим, насколько реально простому человеку выполнить его самостоятельный монтаж. Начнем по порядку.

1. Для начала планирование и расчеты. Здесь все просто, и нюансов практически нет. Из общей площади пола помещения нужно исключить пространство, занимаемое крупногабаритной мебелью (шкафы, диваны, тумбы, кровати), а также полосу шириной 150-200мм вдоль всех стен. Оставшееся свободным пространство измеряем и высчитываем необходимое количество квадратных метров пленки. А лучше всего составляем план-схему с указанием всех необходимых размеров и отправляемся с ним в магазин – там должны все рассчитать без вашего участия.
2. Стелем теплоотражающий экран, который направит все излучение внутрь помещения. Он продается в рулонах и имеет покрытие из фольги. Все стыки между полосами экрана заклеиваем алюминиевой самоклеящейся лентой.
3. Согласно начерченной схеме укладываем пленку. Кстати, ее придется резать поперек и делать это нужно согласно специальной разметке – четко секциями. Пленка укладывается медными шинами вниз.

   Монтаж теплого пола инфракрасного фото

4. Соединяем отдельные полосы с помощью проводов и клипс. Соединение производится по одной стороне полос – с другой стороны контакты просто изолируются. Клипсы тоже нужно будет заизолировать – изоляция используется специальная и поставляется в комплекте вместе пленочным теплым полом.
5. Устанавливаем и подключаем терморегулятор. Современный контролер для теплого пола свободно помещается в подрозетник – этим иногда пользуются мастера, но вам этого делать не стоит. Лучше установить отдельный подрозетник, а провода к нему подвести непосредственно от счетчика. К контролеру прилагается схема подключения, где обозначено, что и куда прикручивать. Сложного там ничего нет – две клеммы для подачи электричества, две для подключения пленки и две для подсоединения термодатчика.
6. Устанавливаем термодатчик. От контроллера прокладываем его к ближайшей пленке и приклеиваем скотчем между двумя любыми графитовыми полосами снизу (т.е. между пленкой и отражающим экраном).
7. Подаем напряжение на контроллер и включаем его – если теплый пол работает, значит выключаем его и настилаем декоративное напольное покрытие. Как и говорилось выше, если вы укладываете инфракрасный теплый пол под линолеум или ковролин, то дополнительно его лучше накрыть ДВП.

   Укладка инфракрасного теплого пола фото

Вот так устроен инфракрасный теплый пол. Как видите, с легким монтажом производитель на самом деле не обманул. Если разобраться с прилагаемой им схемой подключения, то при наличии элементарных навыков работы с электропроводкой, самостоятельно установить такой теплый пол вполне реально.

Автор статьи Александр Куликов

stroisovety.org

Инфракрасный теплый пол: секреты, характеристика, преимущества

Теплый пол — это способ скрытого отопления, так как его не видно, как радиаторы под окнами. Инфракрасный теплый пол – инновационная технология, которая прочно обосновывается в жизни, заключается она в инфракрасном излучении специальных элементов, вмонтированных под покрытие. Деталь пола состоит из двухслойной пленки, состоящей из полимеров, между двумя листами которой запаивают сами излучатели (графитовые полосы с шинами, они покрыты тонким слоем серебра).

В чем сущность теплого пола?

Действует пол так же, как инфракрасные обогреватели. Электрический ток сети подается на резистивный элемент. Этот элемент представляет собой материалы, подобранные так, чтобы токопроводность соответствовала заданным параметрам, и могла нагреть до пятидесяти градусов по Цельсию пол над ним.

Нагреваясь до 40 С0, части теплого пола исторгают из себя невидимые невооруженному глазу волны диапазона 5—25 мкм. Материалы, используемые в технологии такого теплого пола: карбоновые (углеродные) нанотрубки, графит, серебряные детали и бескислородная медь, сочетание этих элементов.

Когда происходит нагревание элементов пола до температуры 40—50 градусов, элемент излучает упомянутые инфракрасные волны. Сравнивают этот процесс с освещением предметов и людей лучами солнца. Такие процессы происходят каждый день, когда светит солнце, но у нашего светила есть не только инфракрасные лучи в спектре.

Когда пол нагрет (напольное покрытие, которое лежит поверх пленки), тогда только нагревается воздух непосредственно над полом.

Кроме нагретого воздуха, который поднимается снизу вверх, нагреваются инфракрасными лучами окружающие предметы. Это специальные элементы передают тепловую энергию предметам. Причем потери тепла близки к нулевым, если проводить сравнительный анализ с другими теплозатратными способами отопления помещений. Коэффициент полезной работы теплого пола достигает девяноста пяти процентов.

Секреты монтажа

Токопроводящие элементы при установке ламинируют с обеих сторон пленкой (сосоящей из нескоьких веществ) для безопасности эксплуатации, ведь она изолирует любой материал от внешнего воздействия тока. Толщина ИФК-пола составляет до двух миллиметров. При покупке рулона пленки рассчитывают полезную площадь, которую необходимо и целесообразно покрыть теплым полом. Ширина рулона будет до метра. В длину такой рулон обычно можно развернуть на 10 м, не более.

На подготовленный и очищенный от мусора (в том числе строительного) пол укладывают экранирующую отражающую подложку (в дальнейшем она будет отражать тепло только вверх, а вниз энергия уходить не будет), сверху параллельным способом раскладывают нужное количество элементов инфракрасного пола (пленку). Очень важно соблюдать правило параллельности и не допускать перекрещивания и наложения друг на друга элементов инфракрасного излучения.

Это важно! Укладка элементов теплого пола производится исключительно параллельным способом. Запрещено делать перекрест, нахлест частей теплого пола между собой или класть их друг на друга.

После аккуратной укладки происходит пробное подключение в сеть, имеющую характеристики: 220 Вольт, 50 Герц. Помогают совершить это важное действие специально изготовленные электрические разъемы. Они подключают в систему датчики температурного контроля.

Сверху полученная конструкция (только после удачного тестирования) накрывается обычной пленкой, имеющей толщину всего лишь 0,2—0,3 мм и проверяется работоспособность всей системы.

Пол в разрезе представляет собой набор следующих слоев:

1. Основание пола (бетонная стяжка) без покрытия.
2. Изоляция пара.
3. Теплоизоляция.
4. Инфракрасные элементы.
5. Напольное покрытие (плитка, камень, линолеум, ковролин и т. д.).

Если теплый пол предполагается сделать основным и единственным источником тепла в помещении, то покрывать им следует не менее семидесяти процентов поверхности всего пола. Не стоит тратить теплую энергию на обогрев массивной мебели, то есть в тех местах, где предполагается оставить мебель, которую вряд ли будут двигать с места. Лучше сразу учесть «пустые» куски пола и не размещать там обогревательные элементы.

В случае оборудования инфракрасного пола как дополнительного источника тепла можно закрыть от тридцати до сорока процентов поверхности пола.

Последний этап работы над теплым полом – укладка самого напольного покрытия. Тут может быть два варианта работы: сухой монтаж и мокрый. В зависимости от материала покрытия выбирают нужный вид монтажа. Если выбор владельца пал на линолеум, ковролин, паркет, то укладка его будет производиться сухим монтажом, а для установки мраморных плит, плит из другого природного камня, керамической плитки нужен мокрый монтаж. Перед началом сухого монтажа рекомендуют проложить сначала слой фанеры или древесноволокнистой плиты (сокращенно ДВП).

Перед окончательным этапом проводят изоляцию на местах соединения элементов.

Во время мокрого монтажа поверх пленки сразу идет раствор, плитка либо камень. Но такие работы пусть выполняет специалист, а установку сухим способом сделает любой внимательно ознакомившийся с инструкцией неспециалист.

Характеристика ИК-пола

Вот сжатый перечень основных характеристик системы инфракрасного теплого пола:

• Нагрев инфракрасных элементов пола до начала передачи тепла — до 50 градусов по Цельсию.
• Энергоэффективность очень высокая, достигает 95%, то есть потери тепла при работе незначительны — всего пять процентов.
• Длина волны, излучаемая инфракрасными элементами пола — 5—25 мкм.
• Энергопотребление теплого пола – 15—55 Вт в расчете на квадратный метр пленки.
• Толщина пленки – до 2 мм.
• Сеть, к которой можно подключать смонтированный теплый пол – 220 Вольт, 50 Герц.
• Срок службы пленки — 15 лет.
• При переезде на другое место жительства ИФК-пол можно демонтировать и заново установить в другом жилом помещении.

Преимущества инфракрасного теплого пола

Технологии инфракрасного обогрева самые прогрессивные на сегодняшний день. Обобщенный список преимуществ перед обогревом другими способами следующий:

1. Существенная экономия по сравнению с отоплением горячей водой или при помощи масляного обогревателя.

Центральное отопление вообще сейчас оставляет желать лучшего. Температурный уровень не выдерживается, в том числе из-за устаревшего оборудования и недобросовестности организаций, обеспечивающих тепло населению. Если не учитывать стоимость материалов и установку теплого пола, то само обслуживание ничего не стоит, а электроэнергии тратится на обогрев очень мало.

А именно: в среднем расход энергии 30 Вт в час или 720 Вт в сутки на один квадратный метр. Одна небольшая комната занимает примерно 15 кв. метров площади (это уже 10,8 КВт за месяц). Получается, что на обогрев пола в такой комнате за месяц будет потрачено 78,90 р. × 10,80 = 852,12 р. (при учете стоимости электроэнергии для населения с повышенным расходом).

Учтите, что при использовании теплого пола в качестве отопления, вы сами регулируете температуру и время отопления и не зависите от прихотей коммунальных работников или от неремонтируемых поломок в теплосети.

2. Инфракрасный пол нагревается очень быстро – не более пяти минут.

Нагревание элементов пола производится без лишних потерь энергии за считаные минуты. А если говорить о печном или любом другом отоплении, то нужно ждать длительный отрезок времени, прежде чем окружающий воздух нагреется достаточно.

3. Суточное потребление энергии даже в самое холодное время не превышает 70 Вт на метр площади в час.

4. ИФК-пол допускает монтаж под любое напольное покрытие.

Как уже было упомянуто выше, на теплый пол укладывают линолеум, плитку, камень, ламинат, ковролин и не только.

5. Делают теплые полы везде.

ИК-полы монтируют в частных, многоквартирных домах, производственных помещениях, спортивных залах школ, больницах. Даже для обогрева беговых дорожек могут быть смонтированы нагревающиеся полы. Ограничений почти нет, ведь материал пола тоже допускается любой.

6. Теплые инфракрасные элементы устанавливаются на стены.

Если недостаточно отопления от пола либо для наличия выбора среди разнообразных вариантов можно устанавливать ИФК-элементы и в стенах. Инновационная технология и простота таких конструкций позволяет монтировать их не только горизонтально, но и вертикально.

7. Для установки не обязательно иметь специальную квалификацию.

И действительно, при сухой установке любой грамотный человек, ответственно относящийся к делу и внимательно изучивший инструкцию, может сам без помощи специалистов сделать дома такой пол.

8. Теплый пол не создает круговорот пыли и мелких частиц в воздухе.

Считают, что теплый пол не сушит воздух чрезмерно, как обычные системы отопления, поэтому он показан аллергикам и тем, у кого есть заболевания дыхательных путей. Ведь обычно этим категориям людей очень вреден контакт с пылью и его стараются приуменьшить либо избежать вообще.

9. Теплый пол экологически чист, не создает шума, вибраций.

Кроме экологической чистоты, такой пол выделяет большое количество отрицательных ионов, что согласно данным ученых положительно влияет на организм. Происходит улучшение микроклимата в помещении в несколько раз.

10. С помощью ИК-пола помещение прогревается равномерно.

Сравните: от центрального отопления тепло часто только возле батареи. А нагретый воздух сразу от окна идет вверх, а опускается вниз (туда, где живут люди) уже охлажденным, чего не бывает с ИК-полами.

couo.ru

Что нужно знать о теплых полах Heat Plus чтобы не разочароваться потом

---

---

Ранее мы уже писали об инфракрасных теплых полах, как дополняющих основное отопление устройствах. Южнокорейская компания Seggy Century Co Ltd выпустила на рынок уникальное устройство, и как говорят продавцы – волшебное средство. Давайте разбираться, такое ли оно волшебное.

Виды

Всего под маркой Heat Plus выходит два типа теплых полов – обычный – «полосатая пленка» и серия APN – сплошная «закраска» карбоном почти всей поверхности пленки.

Полосатая пленка Heat Plus — более дешевый вариант

Сплошная пленка Heat Plus — инновационное решение

Эта серия, с цельным нагревательным элементом делает Heat Plus действительно в чем-то уникальным теплым полом, т.к. при повреждении центральной части никаких последствий не возникает. Вы можете протыкать пленку гвоздями и разрезать ножом, она все равно будет греть по всей поверхности.

Принцип работы

---

---

Принцип действия этих нагревательных элементов практически одинаков карбон между двумя медными контактами под воздействием электричества нагревается и отдает это тепло в окружающую среду. В случаях полосатой и сплошной пленок их повреждение так и остается «несмертельным», но нежелательным, т.к. выделение тепла не прекращается, но значительно сокращается.

Так устроен теплый пол Heat Plus

Мифы продавцов

Задача продавцов – любыми средствами продать товар. И для этого они допускают различные хитрости и мифы. Давайте разберемся в том, что правда, а что вымысел:

• Полезное длинноволновое излучение. На самом деле никакого особого длинноволнового излучения уникальные инфракрасные полы Heat Plus не выделяют. Т.е. это то же самое излучение, которое исходит от радиатора или дровяного камина. Ничего полезного, впрочем, как и вредного, в нем нет;
• Отсутствие электромагнитного излучения. Тоже ложь! Электромагнитное излучение присутствует всегда. Просто все нагревательные приборы его минимально производят;
• Уничтожает плесень и грибок. Тоже неправда! Никаких средств для этого в системе теплого пола не предусмотрено. То, что сухая среда является неблагоприятной для распространения плесени, не говорит о том, что она исчезнет, как только вы воспользуетесь Heat Plus;
• Повышенный КПД – только отчасти правда. Действительно, инфракрасные полы выделяют немного больше полезного тепла, нежели другие конструкции, но это больше связано с близким расположением к финишному покрытию пола, нежели с конструкцией самих полов;
• Пленку Heat Plus можно монтировать на стены и потолки. Сомнительное преимущество. В принципе любую систему теплого пола можно монтировать на потолок, правда вот толку от этого никакого не будет;
• Не требует стяжки! Просто положите его под ковролин, ламинат или линолеум. Такой хитрый лозунг очень помогает продавцам. Стяжка нужна. Нужна идеальная стяжка, чтобы никакие неровности не повредили контакты и рабочую поверхность всей системы. В этом плане инфракрасные полы очень требовательны;
• Экономичное использование в качестве основного отопления. На самом деле любой электрический конвектор экономичнее в плане основного отопления, чем система теплого пола, т.к. значительная часть энергии в теплом полу уходит на обогрев перекрытия.

Может сложиться впечатление, что Heat Plus на самом деле – плохие теплые полы. Однако это не так. Просто сравнивать их нужно не с другими системами, кабельными или водяными, а с аналогичными. И вот тут у этой системы действительно проявляются значительные преимущества

Сильные стороны

1. Качество деталей. Здесь оно действительно на высоте. И сам теплый пол и контактные группы и сопутствующие элементы (терморегулятор, термодатчик) находятся на высоком уровне;
2. Простота монтажа. Пожалуй, Heat Plus – самый простой способ сделать теплый пол, особенно под линолеум или ковролин. В этом случае вам не понадобится никаких дополнительных покрытий и подложек;
3. Износостойкость. Плотный уретан, используемый в серии APN 410 прослужит действительно долго;
4. Хорошие контакты. Клеммы, которые идут в комплекте с теплым полом надежно держатся и не нуждаются в обслуживании на весь срок эксплуатации;
5. Можно нарезать любую длину, а в случае со сплошным (APN 410), можно даже наискосок резать – функционал при этом остается прежним;
6. Невысокая стоимость 14$ за квадратный метр «полосатого» и 40$ за квадрат сплошного теплого пола Heat Plus. Это действительно небольшая цена, если сравнивать, например, с Thermomat, который требует гораздо большего внимания при укладке, а стоит все те же 40$ за квадратный метр;
7. Не боится передавливания. Можно смело ставить что-то тяжелое. Но только не на контактную полосу.

В целом, система себя оправдывает полностью только как теплый пол, но не в качестве основного отопления. Монтаж системы инфракрасного теплого пола своими руками не представляет сложности и с ней справится практически каждый.

---

---

Теплые полы Caleo – весьма качественное исполнение обогревательного прибора. Регулятор теплого пола – важная деталь всей системы Маты для электрического теплого пола облегчают жизнь монтажникам Несколько слов о том, почему стоит или не стоит покупать теплый пол Devi

electricadom.com
