Теплый пол калео монтаж – Монтаж теплого пола CALEO - особенности установки под паркет, ламинат, ковролин, линрлеум. Варианты монтажа, видеоинструкция

Содержание

отзывы, видео инструкция по монтажу

Теплый пол «Caleo» широко известен на российском рынке. В этой статье мы рассмотрим все плюсы и минусы комплектов теплых полов этого бренда, приведем отзывы реальных потребителей и конечно же дадим подробную инструкцию по монтажу системы своими руками.

Содержание статьи:

Инфракрасный теплый пол представляет собой систему отопления, созданную с применением уникальных технологий и получившую заслуженное признание во многих странах. Данная статья поведает вам от пленочных полах Калео, которые по многим параметрам своей работы превосходят другие системы напольного обогрева.

Особенности конструкции и сферы применения

Система отопления Калео – это универсальная двуслойная термопленка со встроенными в нее карбоновыми нагревательными элементами, которые изолированы защитным слоем. На пленку нанесено специальное углеродное вещество, благодаря которому происходит инфракрасное излучение, обладающее дальним спектром действия. Подача электричества к системе осуществляется за счет прочных медных проводов.

Среди основных достоинств теплого пола «Калео» можно выделить:

легкость в установке, поскольку при наличии минимальных навыков смонтировать систему можно за несколько часов. При этом она может быть запущена в работу сразу по окончании монтажа;
экономичность, обусловленная тем, что во время установки нет нужды тратить дополнительные средства на стяжку, клеевые составы или мастику. При покупке пленки можно отсчитать необходимый метраж, а потом самостоятельно разделить изделие на нужное количество модулей. Кроме того, при эксплуатации пола Калео экономия электроэнергии составит около 15-20% по сравнению с другими системами обогрева;
безопасность. На обе стороны инфракрасной пленки нанесены специальные полимеры, обеспечивающие не только электроизоляцию, но и повышенную пожароустойчивость. При этом полосы не нагреваются до температуры, превышающей 55 градусов. Излучаемое тепло находится в диапазоне, благоприятно воздействующем на организм человека;

долговечность, гарантируемая использованием новейших запатентованных технологий в процессе изготовления теплого пола благодаря которым система бесперебойно работает в течение многих лет. При сильном механическом воздействии, как правило, из строя выходят только поврежденные полосы или секции, что не мешает продолжать самой системе безотказно функционировать.

Однако стоит отметить, что все имеющиеся в системе выводы питания располагаются под покрытием, что в случае поломки системы потребует полного демонтажа конструкции. Поэтому при установке теплого пола крайне внимательно нужно относиться к недопущению ошибок.

Инфракрасный пол Калео идеально подходит для установки под такие покрытия как ламинат, паркет или линолеум. В доме, отличающемся большой общей площадью, такая система поможет обеспечить эффективный обогрев всех имеющихся помещений. Ее

можно смело использовать в спальне или детской комнате, поскольку излучение не причиняет абсолютно никакого вреда здоровью человека. По этой же причине такой теплый пол считается незаменимым в различных медицинских и детских учреждениях. На покрытии, под которым расположена конструкция Калео, дети могут достаточно долго играть, не рискуя получить переохлаждение. Система не создает никаких электромагнитных полей, а также поддерживает естественную постоянную влажность в помещении.

Что входит в комплект

Комплект теплого пола Caleo обычно состоит из:

термопленки, реализуемой в рулонах;
контактных зажимов в определенном количестве;
электрической проводки;
битумной изоляции;
инструкции по монажу.

Дополнительно необходимо приобрести терморегулятор соответствующего типа и датчик температуры. Также понадобится монтажный материал, обладающий теплоотражающим эффектом и шумоподавляющую подложку в случае укладки теплого пола под ламинированное покрытие. Категорически запрещается использовать материалы, в составах которых имеется алюминиевая фольга.

Установка теплого пола Caleo своими руками

Способы монтажа теплого инфракрасного пола могут немного отличаться в зависимости от используемого напольного покрытия:

Если система обогрева устанавливается под ламинат или паркет, то необходимо использовать полиэтиленовую пленку, функция которой заключается в обеспечении защиты термопленки от проникновения в нее влаги, а также от механических повреждений. В этом случае сначала на стяжку кладут теплоотражающий материал изолон, на который укладывают термопленку Калео. Сверху размещают полиэтиленовый материал, после чего монтируют финишное покрытие.
При использовании в качестве покрытия таких не особо прочных материалов как линолеум или ковролин последовательность практически такая же, за исключением того, что между полиэтиленовой пленкой и финишным покрытием нужно установить листы фанеры или ДВП. Такие материалы помогут защитить систему обогрева от возможных повреждений.

Перед монтажными работами нужно обязательно продумать будущее расположение мебели в помещении, поскольку инфракрасный теплый пол нельзя устанавливать в местах с большими статическими нагрузками.

После того как окончательный выбор напольного покрытия и места расположения конструкции сделан можно приступать непосредственно к монтажу системы теплого пола:

на предварительно очищенную ровную поверхность укладывают листы теплоотражающего материала, которые с помощью скотча должны быть скреплены между собой.
термопленку Калео аккуратно нарезают на полосы необходимой длины. Для удобства на ней имеются линии отреза;

нарезанные полосы укладывают встык поверх теплоотражающего материала, после чего фиксируют их плотное соединение друг с другом при помощи скотча. Рекомендуется укладывать термопленку контактами к той стене, на которой в дальнейшем будет располагаться терморегулятор. Это позволит сократить длину соединительных проводов;
устанавливают терморегулятор, который должен быть закреплен в соответствии с инструкцией и без нарушений техники безопасности. Желательно чтобы он был расположен в наиболее доступном месте;
укладывают монтажные провода, после чего соединяют их с термопленкой. После установки контактных зажимов на медные полосы пленки все места соединений необходимо заизолировать. Зажимы не должны свободно болтаться, поэтому желательно воспользоваться пассатижами;
провода, идущие от крайней полосы пленки, подключают к контроллеру. Делать это нужно в строгом соответствии со схемой, которая прилагается к регулятору;

к изнаночной стороне пленки Калео при помощи битумной изоляции крепят датчик температуры. На том участке, где он будет расположен, нужно сделать в теплоотражающем материале соответствующего размера канавку, чтобы наличие датчика не повлияло на равномерность напольного покрытия;
терморегулятор подключают к электрической сети и делают тестовый запуск системы для проверки работоспособности каждой полосы термопленки;
поверх конструкции укладывают полиэтиленовую пленку, после чего можно стелить финишное покрытие.

Во время монтажа строго запрещается:

устанавливать терморегулятор без предварительного отключения напряжения в электросети;
укладывать полосы пленки друг на друга, поскольку это может привести к повреждению нагревательных элементов;
включать систему с неизолированными контактами;
устанавливать на терморегуляторе температуру, превышающую 30 градусов.

Отзывы о фирме «Калео»

Когда мы переехали в новую квартиру, основного отопления в ней еще не было. Установили теплый пол Caleo в ванной комнате, после этого долго еще ходили туда не только мыться, но и греться. Совершенно не сушит воздух, не издает неприятных запахов. А потребление электроэнергии вполне приемлемое. Порадовало и то, что не потребовалось специально готовить основание, можно укладывать фактически на любую ровную поверхность.
Антон, 30 лет
Раньше зимой пользовались обогревателями, поскольку основное отопление недостаточно прогревало комнату. А год назад сделали теплый пол. Выбрали Калео как раз по отзывам. Теперь на порядок меньше приходится платить за электричество. Отлично нагревает не только паркет, по которому приятно стало ходить босиком, но и воздух в помещении.
Виктория, 25 лет

Уважаемые посетители! Если вы хоть раз сталкивались с монтажом или использованием теплого пола этой фирмы, просим вас оставить свой отзыв в комментариях под статьей. Ваше мнение может помочь другим людям!

Полезная статья? Добавь к себе в закладки!

Вам также будет интересно:

comfortpola.ru

Теплый пол Калео (Caleo): обзор, инструкция, монтаж

Краткое содержание

С появлением нагревательных приборов жизнь людей стала более комфортной. Эти устройства спасали в зимнюю стужу и в межотопительный сезон, избавляя от необходимости кутаться в одеяла и носить шерстяные носки. А с внедрением в производство систем теплого пола жизнь и вовсе превратилась в сказку. Такой способ обогрева позволил не только избавиться от громоздких приборов, но и улучшить общий микроклимат в доме. Однако не все модели данных устройств одинаково хороши: одни требуют трудоемких монтажных работ, а другие – существенно пересушивают воздух.

Тёплый пол Unimat

Таких недостатков лишены электрические устройства, излучающие тепло в инфракрасном диапазоне. Компания ООО «Калео Глобал» предлагает потребителям различные варианты инфракрасных моделей электрообогрева пола, которые могут использоваться для дополнительного или основного обогрева помещений. Какие системы теплого пола выпускаются под маркой Калео, в чем заключаются их особенности, и каким образом производится их монтаж?

Линейка продукции Caleo

ООО «Калео-Глобал» производит комплекты инфракрасных систем теплого пола, изготавливаемых в виде тонких матов, где в качестве греющих элементов выступают тонкие и гибкие карбоновые стержни.

Виды теплых полов Caleo

Действует термомат, как и любой другой инфракрасный пленочный теплый пол: по проводникам проходит ток, нагревающий стержни до +60°С. Но в отличие от кабельных аналогов, карбоновые стержни выделяют тепло в инфракрасном диапазоне, что способствует не только эффективному нагреву поверхности пола и окружающих предметов, но и благотворно сказывается на состоянии здоровья людей.

Ассортимент продуктов компании Калео достаточно обширен, поэтому целесообразнее рассматривать его в рамках отдельных серий.

CALEO LINE. Инфракрасный пленочный электрообогрев, представленный в этой серии, отличается невысокой стоимостью, сочетающейся с высокой надежностью. Особенностью данной линейки продуктов является возможность укладки под линолеум. Системы Line не являются саморегулирующимися, поэтому их монтаж должен производиться лишь на полезной площади помещения. Основным преимуществом данных устройств является низкое энергопотребление. Однако использовать термоматы Line можно лишь в качестве вспомогательного обогрева помещений.
Комплект Caleo Line
CALEO GRID. Отличительной особенностью теплого пола Grid является наличие антиискровой серебряной сетки, расположенной между излучателем и питающей шиной. Данная сетка выступает в качестве приятного бонуса, так как делает инфракрасный обогрев Grid более безопасным. Преимуществом линейки Grid является увеличенная мощность, позволяющая использовать инфракрасные маты в качестве основного способа обогрева.
Комплекты теплого пола CALEO GRID
CALEO GOLD. В этой серии предлагаются термоматы, оснащенные функцией саморегуляции. Способность самостоятельной регуляции интенсивности нагрева стержней позволяет уменьшать потребление энергоресурсов. Несмотря на внушающую мощность моделей Gold, равную 170 Вт, при условии использования терморегулятора Caleo Uth энергопотребление снижается до 39 Вт.
Комплект теплого пола CALEO GOLD
CALEO PLATINUM. Инфракрасный электрообогрев Platinum также оснащен функцией саморегуляции. Это означает, что по мере увеличения интенсивности нагрева карбоновых стержней, теплый пол Caleo Platinum снижает потребление электроэнергии.
Теплый пол CALEO PLATINUM
CALEO UNAIMT. В данной серии предлагается инфракрасный электрообогрев, имеющий конструктивные особенности. Термоматы Unimat являются не пленкой, а устройствами, состоящими из жестких стержней, что позволяет применять их для обогрева помещений, имеющих большую площадь. В отличие от серии Line, Grid, Gold и Platinum, укладываемых под финишное покрытие, Unimat помещаются в бетонную стяжку, либо под плитку, при условии увеличения расхода плиточного клея.
Теплый пол Caleo UNIMAT

Стоит заметить, что в серию Gold входит не только инфракрасный электрообогрев, но и комплекты на основе резистивных двужильных кабелей, закрепленных на полимерной сетке. В отличие от инфракрасных, отдача тепла кабельными устройствами осуществляется путем преобразования тока в тепловое излучение.

Теплый пол CALEO и UNIMAT

Особенности систем Caleo

Каждый комплект Калео имеет определенные особенности, говорящие в пользу его применения.

Характеристики теплых полов калео

Монтаж любого комплекта серии Grid, Gold и Platinum не требует учета расстановки мебели. Все устройства электрообогрева являются саморегулируемыми, а потому не перегреваются, даже находясь под тяжелой мебелью. При увеличении температуры нагревательных элементов, мощность потребления электроэнергии снижается в 1,5 раза.
В отличие от кабельного, инфракрасный электрообогрев пола, в том числе Unimat, потребляет на 60% меньше энергоресурсов.
Инфракрасные маты отличаются повышенной надежностью, так как их нагревательные элементы соединены параллельно, а не последовательно. Поэтому даже при выходе из строя одного из стержней, работоспособность системы нарушена не будет.
Преимущества тёплого пола калео
Монтаж нагревательных матов может осуществляться не только в бетонную стяжку, как модели серии Unimat, но и непосредственно под плитку.
Монтаж нагревательных элементов Калео серии Grid, Gold, Platinum и Unimat может производиться под любые напольные покрытия, включая паркетную доску, линолеум и ковролин.
Инфракрасные устройства электрообогрева не оказывают влияния на влажность воздуха, оставляя ее уровень неизменным.
В процессе работы инфракрасных нагревательных элементов устраняются неприятные запахи.
Схема установки полов от Caleo
Монтаж любой модели серии Line, Grid, Gold, Platinum и Unimat осуществляется на теплоотражающую поверхность. Использовать для этих целей фольгированные материалы строго запрещается. Поэтому в качестве подложки необходимо выбирать материалы из лавсана или полипропилена.
На каждую модель Калео, в том числе Line, Grid, Gold и Platinum, производитель дает гарантию 15 лет. А для моделей Unimat этот срок увеличен до 20 лет.
Работа всех систем электрообогрева должна осуществляться через терморегулятор Caleo UTH.

Системы теплого пола Калео: особенности монтажа

В зависимости от модели, монтаж теплых полов Калео может производиться двумя способами:

в бетонную стяжку;
без использования бетонной стяжки.
Пирог монтажа теплого пола калео в стяжку или первичный пол

В первом случае на очищенную и выровненную черновую поверхность пола укладывается подложка с теплоотражающей поверхностью. Очень важно тщательно закрепить подложку на основании, чтобы в процессе заливки стяжки она не всплывала. Далее на подложку полосами укладываются термоматы. Их необходимо также тщательно закрепить. Для удобства у большинства моделей Калео нижний слой самоклеющийся.

Монтаж теплого пола Caleo

После этого греющие элементы заливаются тонким слоем бетонной стяжки, равным 2 см. Затем осуществляется подключение к терморегулятору Caleo UTH. Финишное покрытие укладывается после застывания цементно-песчаной смеси.

Устройство теплого пола калео

Если монтаж системы осуществляется непосредственно под плитку, то на закрепленные термоматы наносится плиточный клей слоем в 1 см, а затем укладывается плитка.

Следует заметить, что толщина плиточного клея вместе с плиткой должна составлять не менее 2 см. Только соблюдя данное условие, можно добиться равномерного прогрева поверхности пола.

Инструкция терморегулятора калео

Основным преимуществом инфракрасных термоматов является возможность разрезать и соединять их с помощью провода, связывающего стержни. В итоге большую площадь помещения можно застелить несколькими комплектами Калео, а один большой рулон системы разделить на несколько небольших помещений.

Эффективная и экономичная работа систем возможна лишь при условии использования терморегулятора, который поставляется в комплекте с некоторыми моделями теплого пола.

Если терморегулятор не предусмотрен комплектацией, его следует приобрести отдельно. При этом производитель рекомендует использовать терморегуляторы, предназначенные для инфракрасных систем теплого пола, к примеру, накладной терморегулятор CALEO UTH-155.

Видео: Caleo Unimat стержневой теплый пол

kaminyn.ru

Теплый пол Caleo (Калео) пленочный, инфракрасный

Краткое содержание

При установке теплого пола можно обойтись без заливки, стяжки, или других процессов, которые требуют много времени и сил. Для уменьшения термина проведения всех монтажных работ рекомендуют использовать пленочные нагревательные элементы. Они считаются весьма эффективными, особенно если говорить о продукции Caleo (Калео). Она является одной из лучшей на рынке России, и успела себя зарекомендовать как надежная и долговечная.

Пленочный теплый пол Caleo

Особенности продукции Caleo

Инфракрасный пленочный теплый пол Caleo представляет собой тонкую пленку, толщина которой составляет не больше 0,42 мм. Эффективная работа данного материала возможна благодаря размещению внутри специальных карбоновых пластин. Они исполняют роль нагревательных элементов. Электричество подается в систему по медно-серебряным проводникам.

Прикупил инфракрасный теплый пол Caleo Platinum

Состав пленочной инфракрасной пленки Калео

Такая пленка с двух сторон ламинируется с применением специального полимера, который отличается высокой стойкостью к негативному воздействию окружающей среды.

Также данное покрытие отличается огнестойкостью, водонепроницаемостью и электроизоляционными свойствами. Такие характеристики позволяют надежно защитить систему от любого негативного воздействия и продлить срок службы пленочного теплого пола Калео.

Подключение отдельных элементов к сети осуществляется параллельно. Для контроля над работой системы применяется терморегулятор. Его монтаж осуществляется на стене в помещении, где размещается теплый пленочный пол. Терморегулятор получает информацию о системе через термодатчик, который также внедряется в данный комплекс. Этот элемент обеспечивает эффективность работы теплого пола и снижает в несколько раз расход электроэнергии.

Преимущества Caleo

Продукция Калео (система пленочного теплого пола) обладает следующими преимуществами:

монтаж всех элементов конструкции происходит «сухим» способом — без применения стяжки, плиточного клея или любого другого раствора;
Пленочный теплый пол Калео можно применять не только на полу,но и на потолке
нагревательные элементы пленочного типа можно использовать под ламинат, ковролин, линолеум и другие напольные покрытия;
один комплект инфракрасной пленки можно разделить на несколько частей и использовать для подогрева разных зон в помещении. В данном случае необходимо производить разрез на участке, который рекомендован производителем;
толщина образовавшегося покрытия (без декоративной облицовки) составляет не больше 0,5 см;
образовавшаяся конструкция не производит негативного влияния на микроклимат помещения – не сушит воздух, не провоцирует образование пыли;
при эксплуатации теплого пола число отрицательно заряженных аэроионов увеличивается как минимум в 5 раз. Это положительно сказывается на самочувствии и здоровье людей, которые пребывают в данном помещении;
при повреждении какого-то участка не выходит из строя вся система. При необходимости дефектную зону можно легко заменить;
Схема установки инфракрасной пленки
нагревательные элементы Калео равномерно нагревают поверхность пола. Отсутствуют зоны с концентрацией теплового излучения, что позволяет создать максимально комфортную среду;
нагревательные элементы пленочного типа устойчивы к воздействию влаги, не боятся высоких температур (до +110…+130°С), прочные и долговечные;
во время работы инфракрасный теплый пол не производит шума и вибрации;
используя эффективный терморегулятор, можно легко настроить теплый пол под свои нужды. При этом будет наблюдаться ощутимая экономия энергоресурсов;
пленочный инфракрасный теплый пол полностью безопасен для окружающих, поскольку не нужно бояться наличия протечек или перегрузки электрической сети;
График нагрева обычного теплого и инфракрасного полов
благодаря применению нагревательных элементов пленочного типа, удается сэкономить электроэнергию как минимум на 15-20%. Их максимальная мощность 150 Вт на 1 кв. м;
при необходимости инфракрасные нагревательные элементы пленочного типа можно устанавливать даже на потолок или стены;
длительность монтажа теплого пола составляет 2-3 часа. Сразу после установки всех элементов системы можно начинать ее эксплуатацию;
наличие гарантии от производителя. В зависимости от конкретной модели может составлять от 2 до 15 лет.

Описание продукции Caleo

Калео предлагает для своих клиентов широкий модельный ряд систем для теплых полов — от бюджетных вариантов до премиум класса. Также они предлагают дополнительные элементы для обустройства полноценной конструкции, в число которых входит терморегулятор.

Теплый пленочный инфракрасный пол CALEO

Caleo Line

Пленочный инфракрасный пол данной серии представляет собой продукт, который сочетает в себе надежность, эффективность и доступность. Его стоимость гораздо ниже, чем других моделей такого типа. Мощность термопленки составляет 130 Вт/кв. м. Она предназначена для «сухой» укладки под ламинат, ковролин, паркетную доску и другие напольные покрытия. В комплекте с термопленкой серии Line присутствуют контактные зажимы, битумная изоляция и кабель для подключения к сети. Отсутствует антиискровая серебряная сетка.

Информация о Caleo Line

Caleo Grid

Продукция из серии Grid отличается высочайшим качеством, надежностью и разумной ценой. Именно из-за таких характеристик она стала популярной среди покупателей. В данной серии присутствуют две модификации разного назначения. Одна может использоваться в качестве основного источника отопления, другая – дополнительного. В инфракрасных пленочных элементах Grid присутствует антиискровая сетка, полимерное покрытие. Мощность теплого пола – 150, 220 Вт на 1 кв. м.

Caleo Grid технические характеристики

Caleo Gold

Продукция из серии Gold отличается следующими преимуществами:

внедрение антиискровой технологии;
увеличения эффективности и долговечности системы из-за отсутствия нагревания контактов;
наличие функции саморегулирования.

Caleo Gold информационная таблица

Caleo Platinum

Отличается высокой стоимостью, которая компенсируется наличием следующих характеристик:

полная саморегуляция;
может укладываться под мебелью;
снижено энергопотребление;
высокая мощность;
долговечность и надежность.

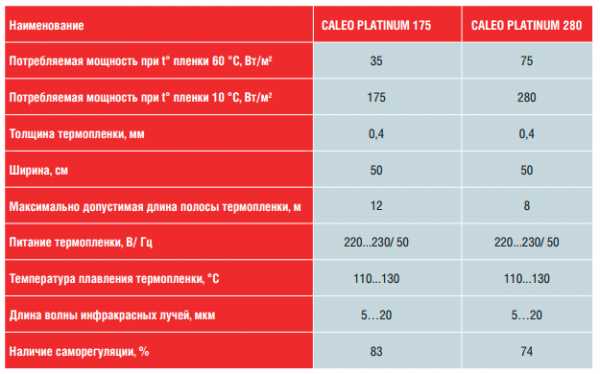

Caleo Platinum таблица характеристики пленочного пола

Терморегуляторы

Производитель Калео предлагает для потребителей такой важный элемент для теплого пола, как терморегулятор. Этот прибор характеризуется:

привлекательным внешним видом;
терморегулятор можно настроить таким образом, который позволит создать оптимальную температуру в помещении;
присутствие возможности дистанционного управления;
терморегулятор оборудован защитой от перегрева;
легкость монтажа.

Терморегулятор Калео для теплого пола

Особенности установки теплого пола Caleo

При монтаже пленочного теплого пола Калео необходимо придерживаться следующих рекомендаций:

Преимущества установки тёплого пола Калео

укладка пленки проводится исключительно «сухим» способом без стяжки. Для устройства конструкции производят монтаж изоляции, нагревательных элементов, отделочного покрытия;
при укладке материала во влажных помещениях необходимо тщательно изолировать все поврежденные участки и дополнительно применять заземление;
при устройстве теплого пола рекомендуется использовать все элементы от одного производителя – терморегулятор, клеммы, кабеля и другие;
схема подключения нагревательных элементов к сети детально описана в инструкции от производителя.

Теплый пол от Caleo – лучшее решение для дома, поскольку каждый покупатель сможет найти подходящий продукт. Высокая надежность, эффективность и наличие дополнительных функций – это все то, что получит каждый после покупки.

Видео: Монтаж пленочного теплого пола с саморегуляцией CALEO PLATINUM

kaminyn.ru

Кладем инфракрасный пол Caleo — обзор, инструкция

Компания Калео Трейд производит и реализует систему инфракрасного пленочного пола Сaleo уже более семи лет. Пользователи отмечают преимущества обогрева с помощью данного бренда, в числе которых удобство, комфортный обогрев, значительная экономия электроэнергии. От 15 до 20% стоимости электроэнергии при использовании привычных обогревателей. А также быстрый и простой монтаж системы и наличие комплексов разной мощности. Фирма Caleo известна как развивающаяся компания, с широкой представительской сетью. Изготовление системы теплого пола производится из высококачественных комплектующих и материалов, произведенных в Германии, Америке и Корее. Компания ставит своей целью дарить тепло и комфорт в дома, квартиры, дачи, офисы с максимальной эффективностью и экономической обоюдной выгодой.

Сфера применения инфракрасного пола Caleo
Преимущества системы инфракрасного теплого пола Caleo
Инфракрасный пол caleo. Цена экономии энергоносителей
Инфракрасный пол Сaleo. Стоимость
Инфракрасный пол caleo. Устройство
Как самостоятельно установить пленочный пол Caleo
Монтаж теплой системы Калео

Сфера применения инфракрасного пола Caleo

Инфракрасный пол Калео стал качественным и недорогим полноценным заменителем традиционным обогревательным напольным системам, таким как кабельный обогрев. Установка инфракрасного пола Caleo производится на объектах самого разного предназначения: частные постройки и дома, многоквартирные объекты, производственные площади, государственные бюджетные заведения, например, детские сады и ясли.

Возможностей тонкого теплого пола Caleo достаточно для прогрева больших площадей в течение нескольких секунд, создания локального обогрева, временного прогрева не жилой комнаты, поддержания заданного температурного режима.

Преимущества системы инфракрасного теплого пола Caleo

Главной отличительной чертой инфракрасного теплого пола Caleo является излучение инфракрасных лучей длинной, совпадающей с излучением человеческого тела. Данная характеристика гарантирует полную безопасность для здоровья данного вида обогрева. Медиками доказано, что система Caleo полезна для организма, благоприятно влияет на тонус и общую кондицию людей.
Нейтрализует статическое электричество.
Создает уникальный эстетичный интерьер.
Функциональность. Легкий монтаж и демонтаж системы. Возможна установка на съемной квартире.
Оказывает положительное влияние на здоровье. ИК-лучи мягко проникают в организм и не вызывают нарушений естественного ритма жизни. Эти лучи широко известны при прохождении физиотерапевтических методов лечения.

Создают электромагнитное излучение меньшей силы, чем у обычных приборов.
Простота установки системы связана с отсутствием расходов на такие материалы, как клей, мастика, стяжка.
Компактность. Позволяет производить маскировку под поверхностью в 0.3 мм.
Универсальность. Система Калео монтируется на любой горизонтальной, вертикальной и наклонной поверхности.
Пожаробезопасная. Применяемые в конструкции материалы устойчивы к воздействию открытого огня, имеют негорючие характеристики, огнеустойчивы, выдерживают температуру выше 7000 С.
Совместима с практическими всеми применяемыми для отделки напольными покрытиями.
Экологически чистая обогревательная система.
Экономная, энергосберегающая технология.
Длительный рабочий ресурс до 15 лет.

Инфракрасный пол caleo. Цена экономии энергоносителей

Инновационная пленочная инфракрасная система обогрева полов не только удобна и комфортна, но и экономна. Ей не присущи недостатки аналогичных пленочных отопительных систем благодаря уникальной конструкции.

Состав системы:

Два слоя специальной полиэстеровой пленки, обработанной электрическим коронарным разрядом. Стандартная толщина одной пленки до 5 мм.
Встроенные карбоновые нагревательные элементы. Они известны малой токопроводимостью и малой электрической емкостью. Материал, который «не бьется» током.
Медная шина, через которую пропускается ток.
Серебряная сетка в качестве предохранительного элемента медной шины от перегревания и влаги. Надежная защита позволяет устанавливать систему Калео в ванных и душевых.

В системе Калео исключены соединения горячих и холодных оконечных проводов. Соединение «холодного» провода производится по традиционному способу, как в обычной проводке. Проходящий через медную шину электрический ток не нагревает металл, а приводит к нагреву карбоновых полос.

Использование данного вида обогрева позволяет в современных условиях, при постоянно растущих ценах на энергоносители, экономить на оплате за уют и комфорт в холодное время, не зависеть от городских коммунальных систем и неожиданных аварий при очень низкой температуре. Общая экономия, подсчитанная многими пользователями системы обогревательной системы Caleo, составляет 20 – 35 %. Не стоит отказываться от одноразовой инвестиции в собственное благополучие. Потратите один раз – сэкономите на 15 лет.

Инфракрасный пол Сaleo. Стоимость

Приобретая продукцию марки Caleo, остерегайтесь дешевых вариантов. Вся продукция имеет красивый дизайн и упакована в коробки.Фирмы, предлагающие монтаж инфракрасного пленочного теплого пола, используют только сертифицированный товар. Средняя стоимость монтажа теплого пола Caleo у профессионалов от 5.5 до 10 $ за м2.

Отдельно реализуемые пленки для локального обогрева имеют разное напряжение. Существует пленка Калео 220 W. Средняя цена пленки с шириной 50 см от 20 $. Нагревательная пленка Калео 150 W. Средняя цена от 19 $.

Различные аксессуары, агрегаты и датчики для монтажа инфракрасного пола Caleo:

Клеммы – от 0.6 $.
Изоляторы – от 0.45 $.
Терморегуляторы с силой тока 16 А для большой нагрузки – от 21 до 55 $.

Инфракрасный пол caleo. Устройство

Инфракрасный пленочный теплый пол CALEO имеет вид пленки. На нее нанесены элементы для излучения инфракрасных лучей. Создаваемое тепло нагревает все предметы в помещении. Воздух прогревается от их тепла до мягкой и комфортной величины. При прогреве не происходит сжигание кислорода, а влажность остается в пределах нормы.

Как самостоятельно установить пленочный пол Caleo

Для монтажа приготовьте материалы и инструменты:

Рулонная термопленка в фирменной упаковке. На ней нанесен метраж в метрах погонных и расписана инструкция установки.
Зажимы для контактов.
Терморегулятор Калео. Выбор произведите в соответствии с предполагаемой нагрузкой системы.
Сенсор температурного режима Калео. Подбирается по характеристикам системы.
Электрическую проводку в комплекте.
Электроизоляцию.
Пассатижи с изолированными ручками для электропроводки.

Теплоотражающий материал. Он необходим для предотвращения утечки тепла системы, помогает сэкономить на 2-5% потребление электроэнергии. Количество пленки рассчитывается на всю площадь комнаты, а не только по площади теплопленки. При укладке финишного покрытия не будет перепадов или неровностей на поверхности основы.

Скотч строительный, двусторонний.
Подложку для шумопоглощения или ПЭ пленку при укладке теплого пола под паркет или ламинат. Оргaлит, ДBП, CМЛ – при монтаже под линолеумное или ковролиновое покрытия. Клей плиточный, СМЛ и шумопоглощающую подложку при монтаже под покрытие из плитки или керамогранита.

Начальный этап работ:

Выберите точку размещения терморегулятора. Обычно его размещают на стене.

Выберите участок фронта работ. Подготовьте его: снимите старое покрытие, уберите мусор.
Внимательно прочитайте инструкцию на пленке. Проверьте наличие необходимых инструментов и материалов.

Монтаж теплой системы Калео

Листы теплоотражателя скрепить скотчем по стыкам. Положить на основу.
Термопленку разрезать на полосы по необходимому размеру. Учитывайте следующее при резании:
- Разрез термопленки производится только по линиям, специально намеченным на пленке. Они располагаются через 174 мм.
- Разрезание вдоль пленки предусматривает максимально допустимую длину для уменьшения числа точек подключения.
- Расположение полосок выполняют контактами к терморегулятору, для уменьшения длины проводов в процессе соединения окончаний с аппаратом.

Поместить полоски пленки на теплоотражатель, располагая медную шину вниз. При установке системы под линолеум термополоски лежат впритык, а ширина между медными шинами не превышает 10 мм. Таким образом, будет достигнут равномерный прогрев всего покрытия.
Установить контактные зажимы на медные токонпроводящие шины:
- Зажимы расположить так: одной частью внутрь термопленки Калео, другой наружу, сверху медной полосы.
- Зажать очень плотно контакт пассатижами.
Заизолировать место отреза медной полоски и серебряные контакты соединения с карбоновым элементом. Это особенно важно при нарезании термопленки на небольшие отрезки. Идеально подходит битумная изоляция. Ее разрезают пополам по ширине. Пример точного проведения работ: производитель дает в качестве образца уже установленные контакты с зажимами в начале системы и изолированное окончание на противоположной. Особое внимание проявить к серебряным контактам: они максимально изолируются, на каждом срезе, без пропусков.
Для уничтожения сдвига, термопленку двухсторонним скотчем укрепить на тепло отражателе.
В выбранном месте установить терморегулятор:
- Рекомендация: установка на вертикальной поверхности производится в соответствии требования удобной визуализации, обслуживания и доступа к источнику электропитания.
- Выбрать способ подключения: постоянный с открытой или сокрытой проводкой; традиционным электропроводом с электровилкой под евророзетку.
Сделать проводку монтажных кабелей:
- Производить подключение согласно чертежу на фирменной упаковке Caleo.
- В комплекте помещены провода 2-х цветов для удобства пользователя.
- Располагать монтажные провода следует по одной стороне комнаты.
- Большой массив провода укладывается под стеной и маскируется под плинтус или монтажный короб.
- Если проводка идет поверху, в теплоотражателе выполняется углубление или канавка. Тогда при укладке основного покрывочного материала сверху инфракрасного теплого пола Калео будет максимально гладкой. Или уложить проводку вдоль шва теплоотражателя.
Снять изоляционный материал в точке подключения проводов с контактными зажимами. Для этого использовать специальный инструмент.
Оголенный конец провода вставить в зажим, с максимальным усилием зажать узел пассатижами. Проверить прочность и надежность подсоединения.
Заизолировать точки подвода и подключения проводки с термопленкой. В комплекте Калео для каждой полоски термопленки вложены 5 отрезков изоляции. Для подсоединения используются по два отрезка. В качестве наглядного примера производитель установил изоляцию на одном отрезке. Один отрезок изоляции крепят снаружи полосы, другой по внутренней стороне проводов термопленки.
Проверить качество изоляции на всех местах подсоединения: термопленки с проводами, линий среза медной полоски, серебряные срезы.
Подключить соединительные провода с терморегулятором согласно схеме в комплекте к прибору.
Установить и произвести подключение датчика Калео к терморегулятору Калео:
- Датчик установить под термопленку, внизу от черной полоски нагревательного элемента. Крепить датчик пола к нагревательной пленке изоляцией.
Подключить терморегулятор к электросети:
- Пригласить профессионального электрика, в случае поверхностных собственных познаний и опыта в данной области.
- Учесть при подключении терморегулятора возможность подключения к данной сети других электроприборов. Применить автоматический прерыватель-стабилизатор при подключении к сети системы Калео мощностью выше 2 кВт.
- Фаза в терморегуляторах Калео – это две крайние клеммы, первая и последняя.
Протестировать общую, собранную систему отопления Калео:
- Установить температуру нагрева пола до 30 С.
- Проверить каждую полосу на нагрев.
- Специальным пробником проверить все места подключения, включая монтажные провода и изолированные окончания.
- Места соединений при правильной сборке не искрят, не греются.
Уложить сверху системы теплого пола ПЭ пленку для защиты от влаги и потерь тепла.
Заизолировать стыки пленки скотчем. Для укладки ламината вместо пленки использовать специальную подложку. Не применять пробковое покрытие.
Уложить выбранный защитный материал сообразно типу напольного финишного покрытия.
Произвести рабочее включение теплого пола Калео. Выставить на терморегуляторе параметр до 30 С.

Инфракрасный пол caleo — видео о монтаже системы под ламинат и ковролин:

Обучающее видео о правильном монтаже системы:

strport.ru

Инфракрасный теплый пол Caleo: выбор, монтаж, схема подключения

В стаье мы рассмотрим плёночный инфракрасный тёплый пол Caleo. Он подходит для использования в качестве основного вида обогрева как в квартире, так и на даче. И даже для обогрева ступенек благодаря тому, что основой является плёнка и он легко может принять необходимую нам форму.

Содержание статьи:

Подготовка к монтажу.
Инструкция.
Виды напольных покрытий.
Техника безопасности.

Перед монтажом теплого пола

Для работы вам понадобятся:

Непосредственно сам комплект тёплого пола Калео в который входят: рулон термоплёнки, зажимы контактные, сенсор температуры пола (покупается отдельно), терморегулятор (покупается отдельно), комплект электропроводки и изоляция.
Материал необходимый для монтажа пленки и напольного покрытия: теплоотражающий материал, скотч, при финишной отделке ламинатом или паркетом используется шумоподавляющая подложка (толщиной не более 3 мм) или полиэтиленовая пленка, в случае применения ковролина или линолеума используем ДВП (оргалит, СМЛ, ГВЛ и т.д.).

Обязательно при монтаже плёночного инфракрасного тёплого пола применять теплоотражающий материал он снижает тепловые потери. В качестве него используют материал покрытый полипропиленовой или металлизированной лавсановой плёнкой.

Ни в коем случае не применяйте материал на основе алюминиевой фольги.

При укладке под такие напольные покрытия как ковролин, линолеум и аналоги рекомендуется использовать теплоотражающий материал с мягкой прослойкой, например:

Инфрафлекс,
Изолон ППЭ-3003 или НПЭ-3003,
Пенотерм НПП ЛП толщиной 3-5 мм.

Изолон (Инфрафлекс) — теплоотражающий материал на основе полиэтилена и полиэстра, с одной стороны он покрыт металлизированным лавсаном. Это экологически чистый материал останавливающий тепло.

При укладке под керамогранит, керамическую плитку, жидкие полы, паркет и ламинат советуем применять теплоотражающий материал с твердой прослойкой: изолон ППЭ-0502 (с кратностью вспенивания 5-10) или техническую пробку толщиной 2 мм.

Инструкция по монтажу теплого пола Caleo

Заранее продумайте, где на стене будет находиться терморегулятор.

Приготовьте ровную и чистую основу под укладку на неё термоплёнки.

На подготовленную поверхность укладываем теплоотражающий материал. Между термопленкой и теплоотражающим материалом не должно быть воздушного промежутка.

Листы теплоотражающего материала крепим на скотч. При помощи скотча также соединяем листы между собой.

Далее разрезаем термоплёнку по специальным линиям отреза на нужные нам размеры. Линии разреза расположены через каждые 17,4 см. Для уменьшения количества точек подключения резать плёнку нужно на максимально возможную длину (но не более 8 пог.м).

Для уменьшения длины проводов контакты на термоплёнке должны быть направлены в сторону стены, на которой будет находиться терморегулятор.

Раскладываем термоплёнку медной полосой вниз на теплоотражающий материал.

Установите контактный зажим на медную токонесущую полосу термопленки. При установке смотрите, чтобы одна сторона зажима находилась внутри её, а другая поверх медной полосы – снаружи.

Зажимаем пассатижами контактный зажим. Применяйте контактные зажимы входящие в комплект тёплого пола Caleo или аналогичные.

Теперь необходимо линии отреза медной шины, включая серебряные контакты заизолировать. Для этих целей применяют короткую, разрезанную на 2 части, битумную изоляцию входящую в набор изоляции.

Серебряные контакты внутри также должны быть заизолированы по всему срезу.

Термопленку крепим на теплоотражающем материале скотчем воизбежание её сдвига.

Устанавливаем терморегулятор на стену вблизи с розеткой в доступном и удобном для Вас месте. Терморегулятор к электросети можно подключить непосредственно к проводке стационарно или как бытовой электрический прибор, при помощи вилки включаемой в розетку.

Далее укладываем монтажные провода.

Подключать к электросети полы Калео нужно только согласно штатной схемы подключения.

Для удобства монтажа в комплекте находятся провода двух цветов. Монтажные провода необходимо располагать с одной стороны помещения и желательно так, чтобы основной пучок проходил под плинтусом.

Также провода можно уложить в сделанное углубление в теплоотражающем материале.

Зачистите концы проводов для подключения их к контактным зажимам. Вставьте провод в контактный зажим и зажмите его пассатижами. Проверьте, чтобы провод был хорошо закреплен.

Теперь нужно заизолировать места подключения к термопленке входящими в её комплект отрезками изоляции. Для изоляции одного соединения используем два отрезка.

Пример можно посмотреть в конце полосы, там уже установлена изоляция.

Серебряные контакты тоже должны полностью быть заизолированы по всему срезу.

Убедитесь еще раз в качественной изоляции всех соединений и линий отреза.

Подключаем, согласно схеме входящей в комплект тёплого пола, провода к терморегулятору.

Устанавливаем датчик температуры пола под термопленку снизу нагревательного элемента. Крепим его при помощи битумной изоляции.

В теплоотражающем материале делаем углубление, чтобы избежать неровностей напольного покрытия. Если используете мягкие напольные покрытия, то датчик температуры тёплого пола необходимо устанавливать в том месте где будет наименьшая на него нагрузка.

Заключительным этапом является подключение электропитания к терморегулятору электрического пола caleo, которое осуществляется специалистом электриком. И помните, что подключение устройств мощностью более 2кВт должно производиться через отдельный автомат.

Читайте также: Технология стяжки полов в квартире.

Теперь можно протестировать всю систему тёплого пола. При включении температуру пола необходимо установить не более 30 °С.

Проверьте, чтобы все полосы термопленки нагревались.
Проверьте отверткой-индикатором места подключения проводов к термоплёнке и изоляцию линии отреза.
В местах соединения не должно быть нагревания и искрения.

Поверх теплого пола для дополнительной защиты уложите полиэтиленовую пленку. Места соединения плёнки заизолируйте при помощи скотча.

В случае настилки ламината можно применить специальную подложку поставляемую вместе с ним.

Монтаж тёплого инфракрасного плёночного пола caleo под разные виды напольного покрытия

Учтите, что при разных видах финишного напольного покрытия необходимо применять разные защитные материалы.

Паркет и ламинат

При укладке под паркет или ламинат используют полиэтиленовую пленку. Монтировать такое напольное покрытие необходимо согласно прилагаемой инструкции по монтажу.

И будьте особо аккуратны, чтобы не повредить термоплёнку.

Линолеум, ковролин или ковровое покрытие

Укладывать линолеум, ковровое покрытие или ковролин необходимо также на защитный материал. В качестве которого могут быть (оргалит, ДВП , влагостойкий ГВЛ, СМЛ-Премиум и т.д.).

Затем на защитный материал укладывается выбранное вами напольное покрытие любым способом:

на клей,
клеящуюся двухстороннюю ленту и т.д.

Керамогранит или керамическую плитку

В этом случае необходимо избежать контакта термоплёнки и стяжки или плиточного клея.

Первым слоем укладываем полиэтиленовую пленку. Поверх которой кладём и крепим к полу при помощи дюбель-гвоздей стекломагнезитовый лист толщиной 3-6 мм (СМЛ-Премиум) или влагостойкий гипсокартон толщиной 6-10 мм, а на него уже можно класть керамогранит или плитку.

Также под керамогранит или керамическую плитку хорошо использовать уникальный стержневой теплый пол UNIMAT. Он не боится перегрева в местах установки мебели или бытовой техники, а также имеет эффект саморегуляции.

Вот и всё. Теперь можно включить терморегулятор и выставить на терморегуляторе 30 °C.

Техника безопасности при монтаже тёплого пола

И ещё немного о технике безопасности при выполнении монтажа электрического тёплого пола Caleo.

Категорически запрещается:

Подключать терморегулятор не отключив напряжение в сети.
Накладывать при монтаже друг на друга полосы термопленки, чтобы избежать перекрытия нагревательных элементов.
Устанавливать температуру нагрева пола более 30 °С.
Включать всю систему теплого пола пока не будет произведена изоляции всех контактов и линий отреза.

RemontLegco.ru

remontlegco.ru

Теплый пол Калео — отзывы потребителей и нюансы монтажа

Теплые полы стали воплощением инновационных технологий, служащих человеку. Они не просто дали возможность обеспечить тепло и уют в домах, но и позволили минимизировать затраты на отопление, создать комфортный для человека микроклимат. Отзывы о теплых полах «Калео» — лучшее тому доказательство.

Классификация теплых полов

Инфракрасный пленочный теплый пол Caleo

Все теплые полы, представленные производителями на рынке, можно разделить на две большие группы — водяные и электрические. Основным элементом водяных полов являются трубы, проложенные внутри половой конструкции. В системе трубопроводов циркулирует подогретый теплоноситель, в роли которого выступает вода или специальные незамерзающие жидкости.

Тепло распространяется снизу вверх, равномерно прогревая все помещение и не оставляя плохо прогретых участков. В отличие от отопления с помощью радиаторов, теплый пол не образует конвекционного эффекта, в результате чего пыль не поднимается в воздух и не создает риска аллергических осложнений.

Важнейшим элементом электрических теплых полов является система греющих кабелей, способных преобразовывать электроток в тепловую энергию. Система включает в себя нагревательную секцию, теплоизоляционный слой и управляющую аппаратуру. Существуют кабели с одной жилой и двумя.

Одножильный кабель не рекомендуется использовать в жилых помещениях, так как он образует электромагнитное излучение. К тому же данный кабель должен подключаться обоими концами в одну точку. Двухжильный греющий провод может подсоединяться к электросети одним концом, что намного удобнее в плане укладки его на основании.

В зависимости от основного принципа действия электрические теплые полы делятся на конвекционные и инфракрасные.

Инфракрасные полы CALEO

Теплый пол CALEO относится к категории инфракрасных тепловых конструкций. Смонтировать его можно самостоятельно. Для этого не требуется выполнять сложную стяжку и монтажные работы, которые возможны только на стадии капитального ремонта квартиры.

Отличают такие полы и другие преимущества:

Легкость ионизации.
Гипоаллергенность.
Равномерное распределение тепла по всему пространству помещения.

Принцип действия инфракрасных полов

Инфракрасное излучение относится к виду электромагнитных в спектральной области 0,74 – 340 мкм. За счет длинноволнового спектра оно может распространяться и преломляться так же, как видимый свет, а за счет коротковолнового — проходить сквозь материалы, через которые видимое излучение пройти не может.

Эти особенности ИК-излучения обеспечивают основной принцип действия пленочных полов. Излучаемое ими тепло сначала прогревает предметы, а уже от них нагревается воздух. В результате помещение прогревается быстро и очень равномерно. Этого невозможно добиться при конвекционном отоплении, когда сначала греется воздух, являющийся не самым лучшим теплоносителем.

Монтаж инфракрасных теплых полов

Пленочный пол может монтироваться под любые напольные покрытия, включая ламинат и ковролин. Установка пленочной конструкции не требует выполнения стяжки, что существенно упрощает и удешевляет процесс.

Обычными ножницами можно разрезать пленку

Монтаж системы начинается с подготовки пола и очистки поверхности. Идеальный вариант — если пол заранее был выровнен, так как любые неровности базового основания могут привести к проблемам в работе всей греющей конструкции. Если на полу имеются существенные неровности, их можно устранить с помощью теплоотражающей подложки, которая укладывается под пленку.

Обязательно нужно сделать углубление под установку термодатчика с запасом около 5 мм во все стороны. Отверстие может быть вырезано в теплоотражающей подложке. Но это не всегда позволяет установить термодатчик таким образом, чтобы избежать его выступания над уровнем финишного напольного покрытия. Не стоит устанавливать датчик и непосредственно на основание. В этом случае он будет быстро остывать от контакта с холодной поверхностью и не сможет обеспечить правильный контроль над температурой. В углубление под датчик обязательно нужно уложить подложку.

Терморегулятор монтируется в непосредственной близости от источника электропитания, к которому будет подключаться система. Соединительные провода прячутся в кабель-канал. Высота установки регулятора должна быть такой, чтобы обеспечить удобство управления системой.

Обратите внимание! Монитор должен быть на высоте, соответствующей росту взрослого человека. Это позволит отслеживать все показания на дисплее и без труда изменять их при необходимости.

Для встраиваемых терморегуляторов в стене делается отверстие. Настенные модели крепятся непосредственно на поверхность стены. При установке встраиваемого регулятора в настенном варианте потребуется специальный переходник.

Теплоотражающая подложка

Терморегулятор CALEO 520

После проведения подготовительных работ на поверхность пола укладывается теплоотражающая подложка металлизированной стороной вверх. Ее размер должен быть больше, чем размер греющей пленки. Желательно закрыть подложкой весь пол, чтобы минимизировать теплопотери. К основанию подложка крепится с помощью двустороннего скотча. Сначала первая полоса, затем последовательно вся теплоотражающая пленка.

Друг к другу полосы крепятся встык. В местах соединений полоса скотча клеится так, чтобы захватить обе полосы подложки. Стыки пленки заделываются с помощью скотча с металлическим напылением. В результате подложка превращается в единую теплоотражающую поверхность.

Греющая пленка

Площадь пола, которую необходимо закрыть греющей пленкой, зависит от рекомендаций производителя. В среднем, достаточно уложить ее на 70% поверхности. Не рекомендуется монтировать нагревательную пленку под тяжелую мебель — диваны, комоды, шкафы. Под такими габаритными предметами тепло отводится плохо. В результате воздух под ними перегревается, что негативно сказывается как на состоянии мебели, так и на работоспособности самого теплого пола.

Греющая пленка укладывается, исходя из особенностей меблировки помещения. Пленочный пол позволяет создавать абсолютно любую конфигурацию, что и дает возможность обойти плотно заставленные участки пола.

Нагреватель укладывается на подложку вниз медными шинами и крепится с помощью скотча — лавсанового или канцелярского. Боковые линии приклеиваются по всей длине с отступом около 20 см от края. Торцевые края инфракрасного нагревателя должны обязательно оставаться свободными. Окончательное закрепление выполняется только после того, когда вся конструкция будет подключена к сети.

Подключение нагревателя

Так можно подключить пленку

К подключению нагревателя нужно отнестись очень тщательно, так как при плохом обжиме контакта может возникнуть обрыв цепи, и работу придется полностью переделывать. Подключение осуществляется с помощью зажимов типа «краб» и обычных плоскогубцев.

Одна пластинка «краба» вставляется внутрь пленки, а вторая прижимается со стороны медной шины. Зажим, в который обжимается провод, должен располагаться разрезом кверху. После установки зажимов их половинки обжимаются, обеспечивая тем самым надежное соединение. Делать это можно непосредственно через пленку, поскольку такая процедура не нанесет ей никакого вреда. Краб не должен двигаться на шине — это будет говорить о недостаточном обжиме.

Подключение к терморегулятору осуществляется с помощью многожильного одинарного провода сечением 1,5 кв. мм. Хорошо подходит для монтажа инфракрасных полов провод ПВ-3. В ряде случаев можно использовать ШВВП 2×0,75, но только, если мощность пола не слишком велика. Полосы подключаются параллельно.

Монтаж проводов

Подключение провода

Монтаж проводов осуществляется только после того, как будут полностью соединены все полосы инфракрасной греющей пленки. Проводка не должна возвышаться над пленкой, в противном случае она будет ощущаться при ходьбе. Желательно, чтобы было как можно меньше перекрещиваний проводов — по возможности их лучше вовсе избежать.

Для того чтобы спрятать провода, в подложке делается небольшое углубление, в которое и укладывается провод. Края углубления закрываются скотчем. Таким образом, проводку подводят к терморегулятору.

Подключение терморегулятора

Для удобства и простоты подключения терморегулятора провода должны выходить из коробки не более чем на 10 см. Длинные провода мешают, а короткие сложно подключать.

Важно! При подключении терморегулятора нужно обязательно обесточить электросеть, иначе велик риск поражения током.

После подключения терморегулятора монтаж теплого пола завершен, и можно укладывать финишное напольное покрытие. В среднем, даже непрофессионал может смонтировать всю конструкцию буквально за несколько часов.

Заключение

На сегодняшний день инфракрасные теплые полы можно назвать самой современной и, безусловно, энергоэффективной технологией. По сравнению с другими отопительными конструкциями и традиционными приборами, они в полной мере обеспечивают комфорт и уют, не сушат воздух и не оказывают негативного воздействия на здоровье человека. Простота монтажа инфракрасных пленочных полов сделала возможной установку современного инновационного обогревательного оборудования даже для непрофессионалов.

Автор: Семен Князев

Поделиться материалом:

Комментарии и отзывы к материалу

polmechty.ru

Монтаж теплого пола CALEO — особенности установки под паркет, ламинат, ковролин, линрлеум. Варианты монтажа, видеоинструкция

Напольные покрытия, под которые производится монтаж пленочного теплого пола CALEO: ламинат, паркетная доска, линолеум, ковролин.

Термопленку CALEO можно укладывать как в помещении с бетонным основанием, так и на деревянную основу пола (массив доски, листы OSB, фанеру и т.д.).

Монтаж под ламинат и паркетную доску

На ровную, очищенную поверхность, укладывается специальный теплоотражающий материал (изолон), а сверху раскладываются и закрепляются полосы нагревательной пленки CALEO. Пленку можно разрезать на необходимую длину, если того требует конфигурация помещения. Места для разреза расположены через каждые 17 см.

Подложка под ламинат (продается в комплекте с напольным покрытием) в данном случае не используется, т.к. ее роль выполняет теплоотражающий материал для теплого пола. Однако в случаях укладки теплого пола на небольшие площади – 10-20% от общей, целесообразно использование теплоотражающего материала только под нагревательной пленкой, а на остальную площадь для выравнивания уровня пола укладывается обычная подложка под ламинат или техническая пробка. В случаях, когда площадь обогрева более 60% от общей, теплоотражающий материал можно уложить на всей площади помещения, а не только там, где укладывается нагревательная пленка.

Полосы пленки укладывается вплотную друг к другу, для их закрепления к теплоотражающей подложке и между собой используется обычный (или двухсторонний) скотч. Мы рекомендуем использовать оригинальный скотч CALEO.

Финишное напольное покрытие укладывается прямо на смонтированную нагревательную пленку.

Монтаж под линолеум или ковролин

При устройстве теплого пола с помощью греющей пленки под “мягкие” напольные покрытия – линолеум или ковролин — сначала укладывается теплоотражающая подложка, термопленка, затем фанера или ДВП, а затем уже линолеум (ковролин). Такая технология незначительно увеличит время разогрева теплого пола, но существенно повысит надежность системы. Крепить к полу фанеру, под которой находится нагревательная пленка, следует с осторожностью, используя для мест крепежа прозрачные технологические полосы вдоль термопленки, а также места, предназначенные для разреза полос. Штучный паркет, который приклеивается к основанию, тоже потребует укладки греющей пленки под фанеру. Затем уже к фанере будет крепиться сам паркет.

И в первом и во втором способах монтажа обязательно использование теплоотражающей подложки. Металлизированная основа теплоизоляции не пропускает инфракрасные лучи вниз, а отражает их. Это существенно сократит время нагрева, увеличит эффективность и экономичность использования теплого пола. Допускается использование материала на основе металлизированной лавсановой пленки; из алюминиевой фольги – запрещено.

Большинство систем пленочного теплого пола устанавливаются под “капризные” напольные покрытия, которые чувствительны к высоким температурам и перегрев которых не желателен. Большинство производителей ламината не рекомендуют температуру выше 28-30 градусов. Поэтому при выборе терморегулятора для теплого пола CALEO важным является наличие цифровой индикации температуры пола на дисплее терморегулятора – это позволит не перегреть напольное покрытие.

Особенности монтажа и выбора комплекта

Термопленку CALEO можно резать, а полосы соединять между собой, поэтому любую большую площадь теплого пола можно набрать из нескольких разных комплектов (стоимость при этом не меняется). Например 9 м/кв можно составить из 5 и 4 м², или 4, 3 и 2 м². А также 9 м² можно составить их девяти комплектов по 1 м². И наоборот, один большой комплект можно использовать на несколько помещений. Все зависит от конфигурации помещения и желаемой схемы укладки теплого пола.

ВНИМАНИЕ!

В состав комплекта теплого пола CALEO входит необходимое количество комплектующих для монтажа — битумная изоляция, контактные зажимы, провода. Битумная изоляция не боится многократных циклов нагрева/остывания и не будет отслаивается. Более того, в процессе эксплуатации от нагрева происходит “прикипание” битумной изоляции к пленке и клеммам в местах соединения.

Если по каким-то причинам Вам не хватило материалов идущих в комплекте, то оригинальные комплектующие для монтажа CALEO – дополнительные комплекты К2, скотч, провода – всегда есть в наличии в наших магазинах.

Для дополнительной защиты термопленки рекомендуется перед укладкой покрытия постелить полиэтиленовую пленку.

При укладке теплого пола длина одной полосы пленки не должна превышать 8 погонных метров.

Копирование и использование текстов с сайта Сети фирменных магазинов «ТЕПЛЫЙ ПОЛ» без указания источника – ЗАПРЕЩЕНО!
