Любое жилое помещение требует организации системы отопления. Электрический теплый пол Energy — это наиболее современный вид обогрева помещения. Он обеспечивает не только быстрое прогревание воздуха, но и комфорт, и экономию. Благодаря инновационным разработкам в области обогревательных приборов и совершенным моделям терморегуляторов, система обогрева обеспечивает бесперебойную работу на протяжении всего срока службы.

Электрический теплый пол Energy

Выбор модели теплого пола — наиболее важный момент для эффективности монтажа основной системы обогрева. Теплый пол английского производства имеет массу преимуществ в сравнении с аналогичными товарами других производителей. Основные из них:

экономия пространства в помещении;

равномерность прогревания поверхности пола;
удобство, надежность управления;
простота монтажа;
долговечность конструкции. Таблица характеристики теплого пола Energy

Широкий ассортимент продукции Energy

В модельный ряд теплых полов Энерджи входит 6 линеек:

Energy Mat представляет собой конструкцию пола, в основе которой – нагревающий мат, представляющий собой сетку, сотканную из полимерного волокна. На сетке крепится двужильный кабель с двойной системой изоляции. В качестве изоляционного слоя выступают медная оплетка с алюминиевой фольгированной оболочкой и фторполимерное покрытие. Такой тип пола монтируется в слой клея под плитку, и может включаться уже через несколько дней после монтажа. Модель выпускается в различных размерах, рассчитанных на определенные площади обогрева. Максимальная площадь составляет 14 квадратных метров. Вид электрического теплого мата Energy Mat
Energy Cable – двухпроводный кабель с инновационной технологией изоляции, который снабжен экранированной оплеткой, защищающей от электромагнитного излучения. Его можно легко монтировать под плитку в помещениях с повышенной влажностью.
Теплый пол Energy Cable
Теплый пол Energy Light – сверхтонкий вариант нагревательного мата с одножильным кабелем, изолированным фторопластом. В основе конструкции — сетка из полимеров. Может укладываться под плитку, ковролин и ламинат. Такой тип системы отличается более низким энергопотреблением. Рекомендуется для укладки только в сухих помещениях. Главной особенностью модели стала инновационная технология изготовления самого нагревательного кабеля: основная жила располагается в изоляции, которая экранирует оболочку из меди и фольги, а снаружи располагается фторопластовая изоляция. Параметры нагревательных матов Energy Light
Серия изделий Light Plus отличается оснащением двужильным кабелем, который состоит из нагревательной и возвратной линий. Такой мат применяется для укладки под плитку на площади до 12 квадратных метров. Теплый пол Light Plus

Теплый пол Energy Cable — система, в основе которой двужильный кабель в жесткой оболочке. Требует стяжки толщиной до 5 мм. Может применяться в любых помещениях. Параметры нагревательных кабелей Energy Cable
Электрические полы Energy Professional отличаются увеличенной мощностью двужильного кабеля. Используется в качестве системы подогрева на открытых площадках и помещений увеличенной площади. Для обеспечения экономии необходимо использовать не только терморегулятор, но и контроллер температуры и влажности. Для обогрева больших площадей используется кабель с большим сечением. Особенностями установки является вариативность: в качестве фиксирующей подножки может применяться и монтажная лента, и металлическая сетка. Электрический пол Energy Professional

Полы Universal, так же, как и большинство модификаций, основаны на двужильном кабеле. От других моделей система отличается пониженной мощностью. Это обстоятельство позволяет укладывать кабель не только под плитку, но и под деревянные виды напольных покрытий. Также они применяются для подогрева почвы в теплицах и для защиты труб от замерзания. Кабельный тонкий теплый пол универсал
Настоящим прорывом компании Энерджи считается их разработка теплового водяного пола Water Energy. Он представляет собой трубы, наполненные водой, со встроенным электрическим нагревательным прибором. Для верхнего покрытия пола можно применять не только плитку, но и любые другие материалы. Тёплый пол Energy

Терморегуляторы для теплых полов

Ни одна качественная система теплого пола не может обойтись без такого устройства как терморегулятор. Это высокоточный прибор, с помощью которого можно регулировать уровень температуры, а также режим работы системы. Терморегулятор участвует в процессе подключения системы обогрева к сети питания.

[ads-mob-1][ads-pc-1] Оригинальные приборы от ведущей английской компании Энерджи, выпускающей электрические теплые полы, тестируются вместе с системами. Поэтому они полностью подходят к выпускаемым моделям полов под плитку или другое половое покрытие.

Классификация приборов

В ассортименте компании представлено три вида терморегуляторов: электронные с сенсорным экраном, электромеханические и электронные с ЖК-дисплеем. Выбирая один из них, нужно отталкиваться от планируемой частоты включения пола, ценовой категории и функциональности.

Если терморегулятор нужен только для регулировки температуры, а также механического включения/выключения, лучше выбрать электромеханический вид прибора. Главными преимуществами модели являются:

безопасность;
автоматическое включение при снижении заданной температуры;
возможность установки во влажных помещениях;
невысокая стоимость. Характеристика электромеханического терморегулятора для тёплого пола

Более функциональным считается терморегулятор Энерджи с ЖК-дисплеем. В прибор встроены часы и календарь, которые позволяют задавать различные режимы работы (температурные, рабочих и выходных). С помощью удобной программы можно самостоятельно выбирать время включения/выключения системы. Выставлять данные на дисплее удобно в любое время суток, так как он имеет неяркую подсветку. Электронный терморегулятор Energy TK03 с жк дисплеем для теплого пола

Важно: Используя различные режимы работы системы, можно существенно сэкономить электроэнергию.

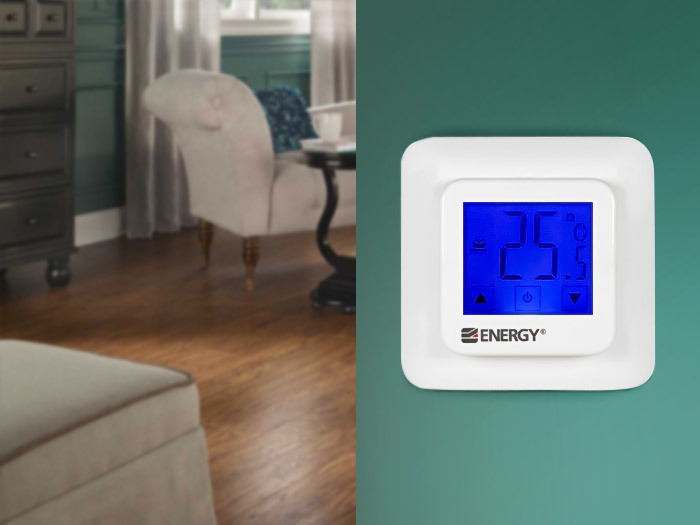

Модели с сенсорным экраном удобны в эксплуатации. Они имеют массу положительных свойств:

экономичность;
вариативность температурных режимов;
установка во влажных помещениях;
возможность регулировки режимов работы системы. Сенсорный программируемый терморегулятор

Большой выбор моделей позволяет подобрать оптимальный терморегулятор для системы теплого пола, исходя из потребностей, а также личных предпочтений.

Почему стоит выбрать систему Energy

Приборы компании Энерджи имеют множество преимуществ:

Для всех моделей применяется термостойкий пластик.
Комплектующие надежны.
Управление простое и понятное даже новичку.
Удобный подсвечиваемый дисплей с крупными цифрами.
Весь модельный ряд защищен от пыли и влаги. Схема подключения терморегулятора теплого пола

Удобная и доходчивая инструкция позволит грамотно подключить не только терморегулятор, но и сами электрические полы. Наличие терморегулятора в системе подключения — обязательное условия предоставления гарантийного обслуживания.
[ads-pc-2][ads-mob-2]

Видео: Электрический теплый пол Energy

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

обзор, инструкция укладки под плитку

В последнее время просматривается явная тенденция использовать для отопления помещений теплые полы. Рост востребованности таких систем объясняется экономичностью и эффективностью этого способа. Системы обогрева, производимые в Англии, при своих высоких качественных и эксплуатационных характеристиках доступны широкому кругу потребителей даже со средним достатком.

Теплый пол Energy из Англии создает исключительно комфортное тепло. Ценность этой системы возрастает, если учесть, что ее стоимость на фоне других европейских аналогов значительно ниже, вполне «российская».

В помещениях, где уложен Energy, воздух постоянно циркулирует, равномерного распределяя тепло в комнате. Поэтому, в отличие от «классических» систем, в этом случае в помещении не возникает зон с различной температурой от пола до потолка.

О продукции

Специфика продукции компании заключается в комплектации систем отечественными материалами и нагревательными элементами зарубежного производства. В частности, кабель во всех моделях производится английской компанией Lytellton Limited. Маты изготавливают из полимерного термостойкого материала, обладающего механической прочностью и низким показателем теплопроводности.

В настоящее время компания предлагает на выбор несколько систем, отличающихся областью применения:

Использование в качестве вспомогательного источника нагрева при наличии основного отопления. Для решения этой задачи можно использовать тонкие маты или одножильные кабеля, устанавливаемые на монтажную ленту.
Установка мощного нагревательного кабеля в комнатах без дополнительных отопительных приборов. Оптимальный выбор – модели с двужильным кабелем большого сечения. Это могут быть как нагревательные маты, так и отдельные наборы по произвольной прокладке нагревательных элементов.
Обогрев пола на улице (терраса, открытая площадка).

Определиться с выбором того или иного вида теплого пола можно только после ознакомления с полным ассортиментом компании.

Виды систем Энерджи

Теплый пол Energy представлен на рынке в двух модификациях: кабельный Energy Cable и тепловыводящие маты EnergyMat и другие. Light и Light Plus. Первый эффективно используют для полного обогрева, а нагревательные маты – только для дополнительного.

Energy Mat

Один из самых популярных продуктов компании – маты, укомплектованные двужильным нагревательным кабелем. Они устанавливаются только в качестве дополнительного обогрева.

Это полимерная сетка, на которой с шагом в полметра расположены двухжильные кабели. Толщина мата – небольшая, можно подсчитать самому: сетка – 1 мм, кабель – 3 мм. Поэтому проще всего его монтировать вместе с клеем для плитки слоем в 3–4 мм и уложить поверх финишное покрытие. То есть пол поднимется практически только на высоту напольного покрытия. Возможность разрезать мат на отдельные куски делает их незаменимыми при устройстве теплых полов в помещениях со сложной конфигурацией. Еще одно его преимущество в необязательности бетонной стяжки, что в свою очередь тоже упрощает монтаж.Относительно низкая теплоемкость исключает риск местного перегрева.

Совет

Energy предусмотрело несколько вариантов монтажа системы – под плиточным клеем или теплоизолирующей подложкой. Но в любом случае после установки нагревательного мата необходимо обустроить цементно-песчаную стяжку. Она нужна для равномерного распределения тепла и защиты декоративного покрытия от прямого контакта с кабелем.

Из ассортимента можно выбрать несколько комплектов, которые отличаются тепловой энергией на 1 м² помещения.

Стандартный набор включает в себя нагревательные маты шириной 50 см, гофрированную трубку для установки термодатчика.

Energy Light

Представляет собой сверхтонкий нагревательный мат с одножильным кабелем. Все кабели представляют собой сложную многослойную конструкцию. Термоэлементы защищены полимерным составом, экрани рование поверхности осуществляется с помощью медной оплетки с алюминиевой фольгой. Защитный кожух из фторопластов защищает конструкцию от механических повреждений и создает равномерную зону нагрева.

Подходит под любой вид покрытия: керамическую плитку, ламинат, ковролин и т. д. Его минимальная толщина – всего 2,8 мм, а потребление энергии ниже по сравнению с изделиями из обычного кабеля – порядка 100 Вт/м². Энерджи Лайт желательно использовать для сухих помещений.

Основным преимуществом этой продукции является доступная стоимость. Нагревательные маты с одножильным проводом могут устанавливаться во всех видах помещений – ванная, туалет, кухня или жилые комнаты.

На базе Энерджи Лайт была создана модель Лайт Плюс уже с двухжильным кабелем: одна из них выполняет роль нагревательного элемента, а другая – служит для замыкания контура цепи. Изоляция кабеля выполнена в два слоя — тефлонового и из армированного стекловолокна. Для них к тому же предусмотрено двойное экранирование: сначала при помощи оплетки из оцинкованной меди, следующее – из непрерывного фольгового слоя. Energy Light Plus имеет 16 типоразмеров в 75–1800Вт и 0,5–12м². Ограничений на уровень влажности помещений эти маты не имеют. В основном их используют под плитку и керамогранит.

На заметку

Терморегуляторы систем Энерджи позволяют сэкономить порядка 60–80% потребляемой электроэнергии.

Energy Cable

Нередки ситуации, когда установка стандартного нагревательного мата невозможна. Ширина комнаты не кратна стандартному размеру изделия 50 см, так как монтаж различных видов теплых полов в одном помещении настоятельно не рекомендуется, оптимальный выход из ситуации — монтаж провода с произвольным шагом укладки.

В стандартный комплект входят тепловой кабель, монтажная лента для его крепления на поверхности пола и гофрированная трубка термодатчика. Выбор определенного типа изделия напрямую зависит от удельной теплоемкости на 1 м² помещения. Т.е. чем толще кабель, тем больше тепловой энергии он будет вырабатывать. Можно подобрать оптимальную модель в зависимости от метража (от 8,5 до 149 м.п.) и сечения (от 3,4 до 4,2 мм).

Для расчета расстояния следует применять формулу:

формула1

В качестве примера можно рассчитать оптимальное расстояние для площади 15 м² при стандартной длине 83,5.

Пользуясь этой методикой расчета можно без труда самостоятельно сделать монтаж теплого пола.

Инновационный двухпроводный кабель с фторполимерной изоляцией, снабжен экранированной оплеткой, которая сводит к минимуму негативное электромагнитное излучение. Теплый пол под плитку можно монтировать в помещениях с повышенной влажностью. Такие системы устанавливают на дне бассейна, на закрытых балконах и т. д. Модельный ряд кабельных полов Энерджи довольно разнообразен и позволяет обогревать одним комплектом до 26 м². Регулируют температуру обогрева , используя терморегулятор. Монтаж кабеля выполняют на слой утеплителя и завершают установку заливкой стяжки слоем порядка 2,5–3,5 см. Уровень пола при этом подымется примерно на 3–5 см.

Energy Professional

Обогрев открытых площадок можно осуществлять с помощью специального кабеля с большим сечением — от 6,2 до 8,9 мм. Преимуществом его установки является выбор из нескольких видов фиксирующей подожки – монтажная лента, либо металлическая сетка. Для улучшения характеристик обогрева рекомендуется выполнить теплоизоляцию поверхности перед прокладкой повода.

При использовании Energy Professional на открытых площадках, размер которых не превышает 2,5 м², большая часть тепловой энергии будет расходоваться на компенсацию холодной температуры от почвы. Правильно обстроенная изоляционная поверхность позволит избежать этого, в результате чего основная часть тепловой энергии от кабеля будет направлена на обогрев пола.

Инструкция монтажа Энерджи Мат

Установку выполняют по следующей схеме.

Начинают работы с определения мест расположения терморегулятора и датчика. Первый желательно размещать выше уровня пола на 1,2–1,5 м. Расположение же датчика, как известно, связано с местом терморегулятора. Под них прорубают соответствующие шторбы на полу и на стене.

В подготовке нуждается и поверхность пола. Она должна быть выровнена и уплотнена, с нее необходимо убрать трещины и сколы, все предметы, с которыми связан риск повреждения системы обогрева. Поверхность пылесосят и протирают влажной тряпкой. Отсутствие пыли повышает адгезию плитонита.
Составляется подробная схема раскладки мата по форме участков.

На заметку

Если была выполнена теплоизоляция пола, то поверх нее сначала заливают небольшой слой стяжки, порядка 3 см , и только потом монтируют нагревательный мат.

Устанавливают монтажную трубку с датчиком температуры. Край, остающийся на полу, герметизируют, второй – выводят через шторбу к терморегулятору. Шторбу заливают клеем. Место датчика необходимо отметить и на полу, и на схеме.
Поверхность основания под мат обрабатывают праймером глубокого проникновения.

Укладывают мат по плоскости пола в соответствии с его формой. При необходимости его разрезают или поворачивают в нужном направлении. Все это делают с большой осторожностью, чтобы не повредить нагревательный элемент. Удалив защитную пленку с нижней части мата, окончательно закрепляют его к полу. Теперь при заливке он ни в коем случае не сместится.

Выводят холодные концы системы к коробке подключения и заливают поверхность пола раствором плиточного клея. Толщина его слоя не должна быть больше 5 мм. Раствор должен быть такой консистенции, чтобы, с одной стороны, был обеспечен должный контакт с поверхностью кабеля, а с другой – должны быть полностью исключены трещины или воздушные полости в клеевом слое.

Инструкции по установке системы напольного отопления — ООО «Системы напольного отопления»

После того, как вы приобрели у нас систему напольного отопления, следующим шагом будет ее установка. Ниже мы изложили все, что вам нужно, чтобы помочь вам установить и настроить вашу систему.

Расстояние между трубами для бетонного пола составляет 200 мм, а для деревянных подвесных полов — 200 мм. Мы также рекомендуем c/c 200 мм для бетонных полов при использовании теплового насоса, если только тепловой насос не может обеспечить температуру потока воды только 35 градусов по Цельсию, тогда следует применять расстояние между трубами c/c 150 мм.
Труба должна быть на расстоянии 100 мм от стен. Всегда сначала идите с потоком к холодным местам. См. набросок от руки для типового макета.
Максимальная длина петли должна быть 110 м. Мы рекомендуем монтировать трубу вдвоем; один для удержания катушки, а другой для зажима трубы в ее изоляции.
Прикрепите трубу к изоляции с помощью прилагаемых хомутов. Вам понадобится примерно 1 или 2 зажима на метр трубы.
Коллектор, узел электропроводки и блок управления всегда должны располагаться в центре здания.
Попробуйте использовать все поставляемые трубопроводы. Обычно у вас будут отходы. Труба маркируется через каждый метр, чтобы вы знали, когда пора вернуться к коллектору. Длины петель в Cad являются приблизительными.
Трубопроводы, как правило, не прокладываются под кухонными модулями или подсобными помещениями.
Мы рекомендуем сначала установить коллектор и блок управления в соответствии с предоставленными инструкциями. Чтобы установить трубу на коллектор, обрежьте конец трубы под прямым углом с помощью пластикового трубореза. Снова закруглите конец трубы с помощью прилагаемого калибровочного инструмента, наденьте на трубу гайку, затем оливку и, наконец, вставьте вставку в трубу и прикрепите к коллектору. Коллектор обычно устанавливается на высоте 1 м над уровнем пола.

Если труба перегибается при изгибе, ее следует выпрямить и переставить так, чтобы место перегиба находилось на прямом участке.
Обратите внимание на длину труб, подсоединенных к каждому контуру, трубы маркируются через каждый метр.
Обратите также внимание на помещение, к которому относится каждый контур.
Не позволяйте людям ходить по трубам и держите инструменты и т. д. вдали от труб.
Заполните систему в соответствии с предоставленными инструкциями. Не заполняйте из контура заполнения котла. Перед укладкой стяжки система должна быть заполнена водой.
Важно продуть трубопровод от котла к коллектору, чтобы избежать попадания воздуха и грязи в систему.
Пол из стяжки или ДСП следует укладывать сразу же после укладки трубы, чтобы защитить ее.
Деревянные полы должны быть обработаны перед установкой.
Сбалансируйте петли, как указано в инструкции.
Обратите внимание, что комнатные термостаты имеют 3 жилы + земля. Если у вас есть отдельные элементы управления, у вас будет центр проводки, расположите его чуть выше коллектора.
Приводы установлены на обратном коллекторе. Приводам требуется 4 минуты, чтобы открыться после срабатывания комнатного термостата.

В качестве части вашей системы напольного отопления мы поставили вам цифровые комнатные термостаты Heatmiser PRT . Когда система работает, убедитесь, что комнатные термостаты установлены на 20°C, система рассчитана на работу при температуре от 20 до 21°C, что является подходящей внутренней температурой для Великобритании. Скорость насоса должна быть установлена на скорость 3. Смесительный клапан обычно устанавливается на 45°C для бетонных полов и 55°C для деревянных подвесных полов. Если по каким-то причинам помещения не нагреваются, можно увеличить температуру подачи на смесительном клапане.

Если система шумит, возможно, в системе есть воздух. Воздух можно удалять из торцевых крышек на коллекторах, как в радиаторной системе. Прежде чем вносить какие-либо изменения, убедитесь, что система работает в течение 24 часов.

Обратите внимание, в отопительный сезон система должна работать 24 часа в сутки, это наиболее эффективный способ ее запуска. Термостат Heatmiser PRT поставляется с функцией понижения температуры, поэтому вы можете настроить комнатные термостаты на понижение, например, на 5°C ночью, а утром система может быстро отреагировать, чтобы вернуться к требуемой дневной температуре, см. инструкции, прилагаемые к Heatmiser ПРТ.

Комнатные термостаты обычно устанавливаются на высоте 1,5 м от пола, рядом с выключателем света. Старайтесь не размещать их под прямыми солнечными лучами, так как это повлияет на их показания.

Максимальная тепловая мощность для системы напольного отопления составляет 100 Вт/м2 для бетонных полов и 70 Вт/м2 для деревянных подвесных полов. Для того, чтобы любая система обогрева пола работала эффективно, недвижимость должна быть построена в соответствии с действующими строительными нормами. Ковер и подложка вместе не должны превышать 2,5 тг.

Если вы используете пол с подогревом для зимнего сада, обратите внимание, что это продлит время, в течение которого вы можете использовать зимний сад. Она не будет поддерживать температуру 20°C круглый год, так как теплопотери в зимнем саду превышают 100 Вт/кв.м. Это также обычно имеет место при установке радиаторов.

Конденсационные котлы очень эффективны при использовании в сочетании с теплыми полами. Для комбинированных котлов всегда рекомендуется уточнять у производителя котла, может быть оснащен вспомогательным насосом .

Если проект представляет собой небольшую квартиру и комбинированный котел обеспечивает только отопление пола и горячее водоснабжение, можно установить систему без блока управления, при условии, что на котле установлено предохранительное устройство, предотвращающее регулировку температуры подачи выше 60°С.

Системы напольного отопления можно комбинировать с обычными радиаторными системами. Также обратите внимание, что система подогрева пола должна быть полной отдельной системой , т.е. подача и обратка для теплого пола должны идти полностью обратно к котлу. Если в вашей системе есть радиаторы, мы рекомендуем независимое управление от котла, т.е. не вместе с теплым полом.

Если вы используете тепловой насос, убедитесь, что компания, производящая тепловой насос, указала насос, способный справиться с задачей обогрева пола, поскольку вам могут не понадобиться наши блоки управления с тепловыми насосами. Тепловые насосы должны поставляться с буферным баком (спросите своего поставщика GSHP).

Мы рекомендуем изоляцию из полиуретана толщиной не менее 50 мм для системы подогрева пола. Это очень качественная изоляция, которую можно использовать как для бетонных, так и для деревянных конструкций подвесных полов.

Обратите внимание, мы не поставляем изоляцию. Любой продавец строителей найдет в наличии изоляцию Celotex или Kingspan. Предложение основано на подсоединении трубы непосредственно к изоляционной плите. Мы поставляем зажимы для труб. Для бетонных полов мы рекомендуем 65–75 мм стяжки поверх изоляции.

Также можно использовать жидкую или волокнистую стяжку толщиной 50 мм. Важно установить пластиковую мембрану поверх изоляции, если используется жидкая стяжка. При нанесении жидкой стяжки необходимо также использовать кромочную ленту.

Стяжке необходимо дать высохнуть в течение как минимум 4-6 недель перед включением обогрева. При первом использовании системы смесительный клапан должен быть установлен на минимум, чтобы вся влага в стяжке испарялась. После этого температуру следует повышать на два градуса каждый день, пока смесительный клапан не будет установлен на 45°C. Перед укладкой половые доски должны иметь влажность менее 7%. Мы не рекомендуем половые доски толще 25 мм, см. нашу техническую страницу для получения дополнительной информации о половых досках. Всегда уточняйте у производителей напольного покрытия, совместимо ли оно с напольным отоплением. Важно, чтобы напольное покрытие не укладывалось на бетон до тех пор, пока он не высохнет на 100%.

Для каменной и керамической плитки рекомендуются эластичные клеи и затирки. Избегайте ковровых покрытий типа войлока и резиновой крошки. При использовании винила уточните у производителя, подходит ли он для полов с подогревом, а ламинат всегда должен иметь компенсационный зазор, чтобы можно было двигаться.

Поскольку туалеты и ванные комнаты, как правило, небольшие, может потребоваться дополнительное отопление. Поэтому в таких помещениях полотенцесушители обычно комбинируют с теплым полом.

Если в системе есть металлические детали, ее следует промыть с помощью Fernox или аналогичного продукта. Для недвижимости среднего размера в Великобритании (дом с 4 спальнями) подходит 22-миллиметровая подача и обратка к коллектору, более крупные дома должны использовать 28-миллиметровую подачу и обратку. Мы настоятельно рекомендуем сантехнику установить запорные клапаны до того, как трубопровод будет подсоединен к коллектору от котла, на тот случай, если насосу потребуется обслуживание или смесительный клапан нуждается в очистке.

Перед укладкой стяжки система должна быть заполнена водой и полностью удален воздух. Этого лучше всего добиться с помощью сетевого давления через два наполнительных клапана на концах коллекторов. Все краны должны быть закрыты, а подающий наполнительный клапан подсоединен шлангом к водопроводной сети, а обратный наполнительный клапан подсоединен к шлангу, ведущему к точке слива.

Один за другим открываются и закрываются подающий и обратный клапаны, продувая контуры воздухом. Убедитесь, что все черные заглушки на обратном коллекторе закрыты. Откройте верхнее кольцо на торцевой крышке на 2–3 оборота. Откройте первую черную крышку, а затем откройте возвратную заглушку. Подождите, пока не пойдет чистая вода, и убедитесь, что вышел весь воздух. Закройте черную шапочку и сделайте то же самое для следующей петли. Продолжайте процесс, пока из всех петель полностью не выйдет весь воздух. Закройте торцевые заглушки, когда закончите.

Когда это завершено и заправочные клапаны закрыты, насосы должны поработать в течение пяти минут и снова спустить воздух через клапан для выпуска воздуха на заправочных клапанах, пока весь воздух не будет удален из системы. Не заполнять систему из контура заполнения котла.

Перед укладкой стяжки система должна быть испытана под давлением 5 бар в течение 24 часов.

Коллекторы поставляются с возможностью индивидуального управления для каждой комнаты. На обратном коллекторе (черные колпачки) могут быть установлены приводы для индивидуального управления. Если системой управляет программируемый комнатный термостат с двухходовым клапаном и нет индивидуального управления, «черные колпачки» следует оставить открытыми. Проточные коллекторы снабжены расходомерами. Для регулировки расходомеров используйте ключ, поставляемый с коллекторами. Инструкции по регулировке расходомеров см. в коробке коллектора.

Ниже приведено приблизительное руководство по настройке каждой петли;

Размер процента петли Open

10–30 метров 30 % Open

40 — 60 метров 50 % Open

60 — 90 метров 75 % Открытый

90 — 100 метров 100 % Open

, если доходный коллектор. не греет, то в системе либо воздух, либо неправильно подогнана подача и обратка от котла. Запустите насос на скорости 3. Система должна быть включена в течение 24 часов, чтобы убедиться, что все контуры работают. Также убедитесь, что правильный комнатный термостат управляет правильным приводом.

Пункты ниже обобщают всю информацию, которую следует иметь в виду;

1) Сразу после укладки трубопровода необходимо уложить стяжку или пол из ДСП для защиты трубы.

2) Бетонная стяжка пола должна быть выдержана до того, как будет применено какое-либо тепло, общее эмпирическое правило заключается в том, что на каждые 2 миллиметра стяжки требуется 1 день.

3) Деревянный пол с наполнителем из сухой смеси можно сразу нагревать, сухая смесь должна быть полностью высушена перед укладкой пола.

4) Деревянные полы должны быть «кондиционированы» перед установкой.

5) Важно продуть трубопровод от котла к коллектору, чтобы избежать попадания воздуха в систему теплого пола.

6) Установите приводы на клапаны после подключения управляющей проводки.

7) Приводы устанавливаются на обратном коллекторе.

8) Важно, чтобы приводы были плотно прикручены к клапану.

9) Сначала запустите систему с термостатическим клапаном, установленным на минимум (25°C).

10) Увеличивайте температуру на 2°C в день, максимум до 50°C для бетонных полов, максимум 60°C для деревянных полов.

11) Подача и обратка от котла должны быть подключены к показанным соединениям коллектора с помощью компрессионных муфт.

12) ПРИМЕЧАНИЕ. При первом запуске системы может пройти 12-24 часа, прежде чем эффект нагрева станет очевидным!

Обратите внимание: если существует риск падения температуры воздуха ниже точки замерзания, необходимо защитить трубы и коллекторы от замерзания. Всегда рекомендуется укладывать стяжку поверх труб, как только они будут испытаны давлением.

Нужен совет?

Позвоните нашим специалистам по телефону 01905 354 791

Свяжитесь сейчас

Этап 1: Спланируйте и подготовьте пол
Чтобы помочь вам спланировать место для установки вашей системы отопления, может быть полезно начертить план помещения и отметить область, которую нужно отапливать. Убедитесь, что основание пола подготовлено (гладкое и ровное) в соответствии с требованиями для окончательной отделки пола.

Шаг 4: Закрепите систему на месте
Прикрепите вашу систему к подготовленному черновому полу. Перед тем, как приклеивать коврики, мы рекомендуем загрунтовать бетонный пол акриловой грунтовкой. Также установите напольный датчик (поставляется с таймером) между двумя нагревательными кабелями. Примечание: нагревательный кабель НЕОБХОДИМО всегда проверять перед укладкой плитки.

Шаг 5: Нанесите клей для плитки
Некоторые плиточники предпочитают укладывать плитку непосредственно на нагревательный мат или наносить тонкий слой плиточного клея или самовыравнивающейся смеси поверх системы с помощью шпателя без зубьев, чтобы защитить нагревательный кабель от повреждений.
