Energy (теплый пол): инструкция, отзывы, производитель

Сегодня, когда нет надежды на центральное отопление, все чаще современные потребители предпочитают устанавливать систему теплых полов. Они представлены вниманию покупателей в широком ассортименте, производители неустанно предлагают вниманию пользователей разные модели, которые отличаются уникальными характеристиками. В качестве одного из вариантов можно рассмотреть продукцию производителя Energy, теплый пол этой компании предлагается в нескольких моделях, о которых пойдет речь ниже.

О производителе и продукции

Energy – теплый пол, инструкция, регулятор которого представлены в комплекте поставки. Специфика описываемой продукции заключается в том, что отечественные материалы комплектуются нагревательными элементами зарубежного производства. Таким образом, кабель в моделях изготавливается английской компанией Lytellton Limited, что и привлекает покупателей. В основе матов лежит полимерный термостойкий материал, которому свойственна высокая механическая прочность и незначительные показатели теплопроводности. Сегодня компания предлагает несколько систем, которые отличаются областью использования.

Если в помещении есть основное отопление, то решить проблему недостаточной его интенсивности можно с помощью тонких матов или одножильных кабелей, которые монтируются на ленту. Существуют еще и мощные нагревательные кабели, которые устанавливаются в помещениях без дополнительных отопительных приборов. Оптимальным решением становятся модели с двухжильным кабелем внушительного сечения. Речь может идти о матах или наборах нагревательных элементов. Помимо прочего, вы можете выбрать системы обогрева пола на улице, например, на открытых площадках и террасах.

Отзывы о системе Energy Mat

Если вас заинтересовала продукция компании Energy, теплый пол этого производителя вами может быть приобретен в разновидности Energy Mat, которая используется в качестве дополнительной системы отопления. Как утверждают покупатели, это маты, которые укомплектованы нагревательными двужильными кабелями. Представляет собой данный теплый пол тонкую подложку, на которую устанавливаются элементы с диаметром в пределах от 2,8 до 3,5 мм. Пользователи подчеркивают основные преимущества использования, которые выражены в простоте укладки и обширном выборе моделей. Довольно часто Energy Mat становится частью пола, на который впоследствии укладывается керамическая плитка.

Отзывы о системе теплого пола марки Energy Light

Часто современные потребители интересуются продукцией компании Energy. Теплый пол этого поставщика представлен к продаже еще и в разновидности Energy Light, которая представляет собой одножильный кабель, применяемый для небольшого повышения температуры. Конструктивно данные модели не отличаются от разновидности Mat, в данном случае на полимерную подложку также устанавливаются нагревательные элементы. Диаметр жилы равен 2,8 мм, тогда как удельная мощность — 100 Вт/м².

Как подчеркивают покупатели, кабели представляют собой многослойную конструкцию, а термоэлементы защищаются полимерным составом. Со слов покупателей можно понять, что конструкция надежно защищена от механических повреждений кожухом, который изготавливается из фторопласта. Пользователи выбирают данную модель еще и по той причине, что она обладает доступной стоимостью. А вот устанавливать данные нагревательные маты можно в помещениях любого назначения, это могут быть жилые комнаты, туалеты, ванные или кухни.

Инструкция по установке

Energy – теплый пол, который довольно просто поддается монтажу. Однако перед проведением данных манипуляций необходимо ознакомиться с инструкцией. Для начала следует определить и подготовить место для терморегулятора и датчика температуры. Для этого на стене выбирается пространство. Терморегулятор должен располагаться на высоте в 1,5 м от пола. Его нужно установить в границах зоны монтажа мата. Данный подход позволит упростить вывод и размещение трубки с датчиком температуры. На выбранном месте устанавливается электромонтажная коробка, к которой подводится питание в сети 220 В.

Нюансы проведения работ

Для того чтобы подключение было максимально удобным, из коробки нужно вывести концы проводов на 10 см. Energy – теплый пол, установка которого может вестись любым домашним мастером. На следующем этапе технология предусматривает проделывание штробы, ширина и глубина которой должны составить 2 см. В ней будет располагаться гофрированная трубка с датчиком температуры. Штробу необходимо проложить от места термостата к центру нагревательного мата. Изгиб трубки допустим только в том месте, где элемент переходит от пола к стене. Если работы ведутся во влажном помещении, то терморегулятор должен располагаться в соседней комнате.

Для справки

Штроба заполняется клеевым раствором, а месторасположение датчика отмечается. Площадь укладки следует загрунтовать, используя для этого состав глубокого проникновения. Если имеете дело с сильно впитывающей поверхностью, то ее необходимо покрыть грунтовкой в 2 слоя. Перед укладкой нагревательного мата необходимо позволить поверхности просохнуть.

Заключение

Energy – теплый пол, производитель которого позаботился о качестве. Однако вы должны соблюсти все правила монтажных работ. Таким образом, нагревательный мат укладывается на обогреваемую площадь, а далее осуществляются работы по заливке поверхности. При этом мастеру следует надеть обувь с мягкой подошвой.

fb.ru

обзор, инструкция укладки под плитку

В последнее время просматривается явная тенденция использовать для отопления помещений теплые полы. Рост востребованности таких систем объясняется экономичностью и эффективностью этого способа. Системы обогрева, производимые в Англии, при своих высоких качественных и эксплуатационных характеристиках доступны широкому кругу потребителей даже со средним достатком.

Теплый пол Energy из Англии создает исключительно комфортное тепло. Ценность этой системы возрастает, если учесть, что ее стоимость на фоне других европейских аналогов значительно ниже, вполне «российская».

В помещениях, где уложен Energy, воздух постоянно циркулирует, равномерного распределяя тепло в комнате. Поэтому, в отличие от «классических» систем, в этом случае в помещении не возникает зон с различной температурой от пола до потолка.

О продукции

Специфика продукции компании заключается в комплектации систем отечественными материалами и нагревательными элементами зарубежного производства. В частности, кабель во всех моделях производится английской компанией Lytellton Limited. Маты изготавливают из полимерного термостойкого материала, обладающего механической прочностью и низким показателем теплопроводности.

В настоящее время компания предлагает на выбор несколько систем, отличающихся областью применения:

Использование в качестве вспомогательного источника нагрева при наличии основного отопления. Для решения этой задачи можно использовать тонкие маты или одножильные кабеля, устанавливаемые на монтажную ленту.
Установка мощного нагревательного кабеля в комнатах без дополнительных отопительных приборов. Оптимальный выбор – модели с двужильным кабелем большого сечения. Это могут быть как нагревательные маты, так и отдельные наборы по произвольной прокладке нагревательных элементов.
Обогрев пола на улице (терраса, открытая площадка).

Определиться с выбором того или иного вида теплого пола можно только после ознакомления с полным ассортиментом компании.

Виды систем Энерджи

Теплый пол Energy представлен на рынке в двух модификациях: кабельный Energy Cable и тепловыводящие маты EnergyMat и другие. Light и Light Plus. Первый эффективно используют для полного обогрева, а нагревательные маты – только для дополнительного.

Energy Mat

Один из самых популярных продуктов компании – маты, укомплектованные двужильным нагревательным кабелем. Они устанавливаются только в качестве дополнительного обогрева.

Это полимерная сетка, на которой с шагом в полметра расположены двухжильные кабели. Толщина мата – небольшая, можно подсчитать самому: сетка – 1 мм, кабель – 3 мм. Поэтому проще всего его монтировать вместе с клеем для плитки слоем в 3–4 мм и уложить поверх финишное покрытие. То есть пол поднимется практически только на высоту напольного покрытия. Возможность разрезать мат на отдельные куски делает их незаменимыми при устройстве теплых полов в помещениях со сложной конфигурацией. Еще одно его преимущество в необязательности бетонной стяжки, что в свою очередь тоже упрощает монтаж.Относительно низкая теплоемкость исключает риск местного перегрева.

Совет

Energy предусмотрело несколько вариантов монтажа системы – под плиточным клеем или теплоизолирующей подложкой. Но в любом случае после установки нагревательного мата необходимо обустроить цементно-песчаную стяжку. Она нужна для равномерного распределения тепла и защиты декоративного покрытия от п

prestigpol.ru

обзор и сравнение модельного ряда

Краткое содержание

Любое жилое помещение требует организации системы отопления. Электрический теплый пол Energy — это наиболее современный вид обогрева помещения. Он обеспечивает не только быстрое прогревание воздуха, но и комфорт, и экономию. Благодаря инновационным разработкам в области обогревательных приборов и совершенным моделям терморегуляторов, система обогрева обеспечивает бесперебойную работу на протяжении всего срока службы.

Электрический теплый пол Energy

Выбор модели теплого пола — наиболее важный момент для эффективности монтажа основной системы обогрева. Теплый пол английского производства имеет массу преимуществ в сравнении с аналогичными товарами других производителей. Основные из них:

экономия пространства в помещении;
равномерность прогревания поверхности пола;
удобство, надежность управления;
простота монтажа;
долговечность конструкции.
Таблица характеристики теплого пола Energy

Широкий ассортимент продукции Energy

В модельный ряд теплых полов Энерджи входит 6 линеек:

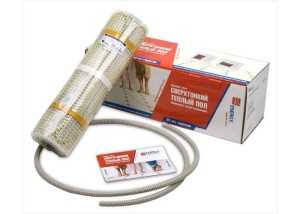

Energy Mat представляет собой конструкцию пола, в основе которой — нагревающий мат, представляющий собой сетку, сотканную из полимерного волокна. На сетке крепится двужильный кабель с двойной системой изоляции. В качестве изоляционного слоя выступают медная оплетка с алюминиевой фольгированной оболочкой и фторполимерное покрытие. Такой тип пола монтируется в слой клея под плитку, и может включаться уже через несколько дней после монтажа. Модель выпускается в различных размерах, рассчитанных на определенные площади обогрева. Максимальная площадь составляет 14 квадратных метров.
Вид электрического теплого мата Energy Mat
Energy Cable – двухпроводный кабель с инновационной технологией изоляции, который снабжен экранированной оплеткой, защищающей от электромагнитного излучения. Его можно легко монтировать под плитку в помещениях с повышенной влажностью.

Теплый пол Energy Cable
Теплый пол Energy Light – сверхтонкий вариант нагревательного мата с одножильным кабелем, изолированным фторопластом. В основе конструкции — сетка из полимеров. Может укладываться под плитку, ковролин и ламинат. Такой тип системы отличается более низким энергопотреблением. Рекомендуется для укладки только в сухих помещениях. Главной особенностью модели стала инновационная технология изготовления самого нагревательного кабеля: основная жила располагается в изоляции, которая экранирует оболочку из меди и фольги, а снаружи располагается фторопластовая изоляция.
Параметры нагревательных матов Energy Light
Серия изделий Light Plus отличается оснащением двужильным кабелем, который состоит из нагревательной и возвратной линий. Такой мат применяется для укладки под плитку на площади до 12 квадратных метров.
Теплый пол Light Plus
Теплый пол Energy Cable — система, в основе которой двужильный кабель в жесткой оболочке. Требует стяжки толщиной до 5 мм. Может применяться в любых помещениях.
Параметры нагревательных кабелей Energy Cable
Электрические полы Energy Professional отличаются увеличенной мощностью двужильного кабеля. Используется в качестве системы подогрева на открытых площадках и помещений увеличенной площади. Для обеспечения экономии необходимо использовать не только терморегулятор, но и контроллер температуры и влажности. Для обогрева больших площадей используется кабель с большим сечением. Особенностями установки является вариативность: в качестве фиксирующей подножки может применяться и монтажная лента, и металлическая сетка.
Электрический пол Energy Professional
Полы Universal, так же, как и большинство модификаций, основаны на двужильном кабеле. От других моделей система отличается пониженной мощностью. Это обстоятельство позволяет укладывать кабель не только под плитку, но и под деревянные виды напольных покрытий. Также они применяются для подогрева почвы в теплицах и для защиты труб от замерзания.
Кабельный тонкий теплый пол универсал
Настоящим прорывом компании Энерджи считается их разработка теплового водяного пола Water Energy. Он представляет собой трубы, наполненные водой, со встроенным электрическим нагревательным прибором. Для верхнего покрытия пола можно применять не только плитку, но и любые другие материалы.
Тёплый пол Energy

Терморегуляторы для теплых полов

Ни одна качественная система теплого пола не может обойтись без такого устройства как терморегулятор. Это высокоточный прибор, с помощью которого можно регулировать уровень температуры, а также режим работы системы. Терморегулятор участвует в процессе подключения системы обогрева к сети питания.

RTC 70 терморегулятор для теплого пола

Оригинальные приборы от ведущей английской компании Энерджи, выпускающей электрические теплые полы, тестируются вместе с системами. Поэтому они полностью подходят к выпускаемым моделям полов под плитку или другое половое покрытие.
Классификация приборов
В ассортименте компании представлено три вида терморегуляторов: электронные с сенсорным экраном, электромеханические и электронные с ЖК-дисплеем. Выбирая один из них, нужно отталкиваться от планируемой частоты включения пола, ценовой категории и функциональности.
Если терморегулятор нужен только для регулировки температуры, а также механического включения/выключения, лучше выбрать электромеханический вид прибора. Главными преимуществами модели являются:

безопасность;
автоматическое включение при снижении заданной температуры;
возможность установки во влажных помещениях;
невысокая стоимость.
Характеристика электромеханического терморегулятора для тёплого пола
Более функциональным считается терморегулятор Энерджи с ЖК-дисплеем. В прибор встроены часы и календарь, которые позволяют задавать различные режимы работы (температурные, рабочих и выходных). С помощью удобной программы можно самостоятельно выбирать время включения/выключения системы. Выставлять данные на дисплее удобно в любое время суток, так как он имеет неяркую подсветку.
Электронный терморегулятор Energy TK03 с жк дисплеем для теплого пола
Важно: Используя различные режимы работы системы, можно существенно сэкономить электроэнергию.
Модели с сенсорным экраном удобны в эксплуатации. Они имеют массу положительных свойств:

экономичность;
вариативность температурных режимов;
установка во влажных помещениях;
возможность регулировки режимов работы системы.
Сенсорный программируемый терморегулятор
Большой выбор моделей позволяет подобрать оптимальный терморегулятор для системы теплого пола, исходя из потребностей, а также личных предпочтений.
Почему стоит выбрать систему Energy
Приборы компании Энерджи имеют множество преимуществ:
Для всех моделей применяется термостойкий пластик.
Комплектующие надежны.
Управление простое и понятное даже новичку.
Удобный подсвечиваемый дисплей с крупными цифрами.
Весь модельный ряд защищен от пыли и влаги.
Схема подключения терморегулятора теплого пола

Удобная и доходчивая инструкция позволит грамотно подключить не только терморегулятор, но и сами электрические полы. Наличие терморегулятора в системе подключения — обязательное условия предоставления гарантийного обслуживания.
Видео: Электрический теплый пол Energy
kaminyn.ru
Теплый пол Energy Light Plus — монтаж своими руками
В качестве основы системы теплых полов Energy Light Plus используются нагревательные маты малой толщины, изготовленные из резистивного греющего кабеля, усиленного стекловолокном. Такое конструктивное исполнение пола позволяет наиболее оптимально распределить тепло по всей его поверхности, и соответственно, по всему объему помещения. Нагревательные элементы пола можно укладывать под плитку, линолеум, паркет, ламинат и эксплуатировать как при низкой, так и при высокой влажности.

Поскольку теплый пол Энерджи довольно прост, его монтаж можно произвести своими руками, пользуясь при этом инструкцией, прилагаемой к изделию. Для подключения системы необходимо воспользоваться услугами квалифицированного электрика.
Монтаж теплого пола Energy
Монтажные работы производятся в следующем порядке:
Определяется и подготавливается место для установки температурного датчика и терморегулятора. Оно должно быть доступным и удобным. Рекомендуется размещать терморегулятор на уровне 1,2-1,5 метра от поверхности пола.
Поверхность пола подготавливается для укладки нагревательных матов. Необходимо убедиться, что нагревательные маты укладываются на выровненный и плотный пол, имеющий достаточную несущую способность. Предварительно в нем изготавливаются углубления, в которых в последующем размещаются соединительные муфты нагревательных элементов.
Производится установка гофрированной трубки с температурным датчиком.

Подготовленная площадь для укладки нагревательных элементов грунтуется.
Нагревательные маты укладываются на поверхности пола по форме площади обогрева. Указанные работы, для недопущения повреждения нагревающего кабеля, необходимо производить в обуви с мягкой подошвой.
Площадь укладки подготавливается к заливке клеевым раствором. При этом нагревательный мат накрывается материалом, препятствующим его механическому повреждению.
Площадь, на которой укладываются нагревательные маты, заливается клеевым раствором. Необходимо, чтобы его консистенция обеспечивала хороший контакт с поверхностью нагревательного кабеля и исключала образование трещин и воздушных полостей.
Обзор теплого пола Energy на видео ниже.
На всех этапах проведения монтажных работ необходимо производить замеры омического сопротивления нагревательного кабеля с целью выявления возможных повреждений.

polgid.ru
Инструкция регулятор теплого пола energy. Energy (теплый пол): инструкция, отзывы, производитель

Установка регулятора теплого пола
Управление кабельным теплым полом невозможно без терморегулятора (термостата) – устройства, которое включает и выключает нагрев в зависимости от уровня температуры и тех параметров, которые вы на нем выставили.
Терморегуляторы монтируются и подключаются к сети при установке теплого пола. По способу монтажа они подразделяются на встроенные или накладные: первые размещаются в монтажной коробке, вторые – устанавливаются прямо на стену. Преимущество встроенных моделей в том, что они менее заметны, «утоплены» в стене.
Мы в общих чертах опишем схему монтажа встроенного регулятора теплого пола. Именно такие модели предлагает британский бренд Energy.
Установка и подключение данного устройства – несложный процесс. Однако если вы не имеете должных знаний в области электротехники, стоит обратиться к специалисту.
Основные этапы монтажа терморегулятора
Подготовка места для регулятора. Он должен располагаться на высоте 1,2 – 1,5 м от пола.

Установка электромонтажной коробки и подведение к ней проводов питания 220 В.

Штробление стены под гофрированную трубку, в которой находится датчик температуры. Трубка проходит от терморегулятора к полу.

Укладка теплого пола (см. инструкции в соответствующем разделе).

Размещение в полу термодатчика, определяющего температуру поверхности пола. Датчик устанавливают в гофрированной трубке, которая защитит его от бетонной стяжки и облегчит демонтаж в случае выхода из строя. Холодные подводящие выводы на концах кабеля заводятся в штробу.

Заливка стяжки.

Собственно подключение терморегулятора. Монтажные концы кабеля, датчик температуры и провода питания подключаются к клеммам терморегулятора в соответствии с инструкцией к прибору.

Установка регулятора в монтажной коробке.

Заделывание штробы в стене.

Подробную инструкцию к регулятору теплого пола с описанием процесса монтажа можно скачать на нашем сайте. Фото с пошаговой инструкцией по установке терморегулятора также можно увидеть на странице Energy вконтакте.
Настройка регулятора
Настройка терморегулятора зависит от типа модели
Каждая модель термостата будет настраиваться по-своему.
Электромеханические регуляторы имеют простое управление и всего лишь две функции – включение/выключение прибора и настройка температуры. На их корпусе обычно находятся только три элемента: — кнопка включения, — регулирующее колесико — и лампочка — индикатор работы.
Вы включаете устройство, выставляете на колесике уровень желаемой температуры, и обогрев начинает работать. По достижении температуры он выключится, а затем, когда пол немного остыл – снова включится. Полностью выключить обогрев вы сможете только вручную с помощью выключателя.
Электронные регуляторы также выпускаются с сенсорным или жидкокристаллическим дисплеем. На подсвеченном дисплее отображается текущая и заданная вами температура, что очень удобно для контролирования работы системы. ЖК- и сенсорные модели бывают простыми, с набором функций, мало отл
pilorama-chita.ru
обзор, инструкция укладки под плитку
В последнее время просматривается явная тенденция использовать для отопления помещений теплые полы. Рост востребованности таких систем объясняется экономичностью и эффективностью этого способа. Системы обогрева, производимые в Англии, при своих высоких качественных и эксплуатационных характеристиках доступны широкому кругу потребителей даже со средним достатком.
Теплый пол Energy из Англии создает исключительно комфортное тепло. Ценность этой системы возрастает, если учесть, что ее стоимость на фоне других европейских аналогов значительно ниже, вполне «российская».
В помещениях, где уложен Energy, воздух постоянно циркулирует, равномерного распределяя тепло в комнате. Поэтому, в отличие от «классических» систем, в этом случае в помещении не возникает зон с различной температурой от пола до потолка.
О продукции
Специфика продукции компании заключается в комплектации систем отечественными материалами и нагревательными элементами зарубежного производства. В частности, кабель во всех моделях производится английской компанией Lytellton Limited. Маты изготавливают из полимерного термостойкого материала, обладающего механической прочностью и низким показателем теплопроводности.
В настоящее время компания предлагает на выбор несколько систем, отличающихся областью применения:
Использование в качестве вспомогательного источника нагрева при наличии основного отопления. Для решения этой задачи можно использовать тонкие маты или одножильные кабеля, устанавливаемые на монтажную ленту.
Установка мощного нагревательного кабеля в комнатах без дополнительных отопительных приборов. Оптимальный выбор – модели с двужильным кабелем большого сечения. Это могут быть как нагревательные маты, так и отдельные наборы по произвольной прокладке нагревательных элементов.
Обогрев пола на улице (терраса, открытая площадка).
Определиться с выбором того или иного вида теплого пола можно только после ознакомления с полным ассортиментом компании.
Виды систем Энерджи
Теплый пол Energy представлен на рынке в двух модификациях: кабельный Energy Cable и тепловыводящие маты EnergyMat и другие. Light и Light Plus. Первый эффективно используют для полного обогрева, а нагревательные маты – только для дополнительного.

Energy Mat
Один из самых популярных продуктов компании – маты, укомплектованные двужильным нагревательным кабелем. Они устанавливаются только в качестве дополнительного обогрева.
Это полимерная сетка, на которой с шагом в полметра расположены двухжильные кабели. Толщина мата – небольшая, можно подсчитать самому: сетка – 1 мм, кабель – 3 мм. Поэтому проще всего его монтировать вместе с клеем для плитки слоем в 3–4 мм и уложить поверх финишное покрытие. То есть пол поднимется практически только на высоту напольного покрытия. Возможность разрезать мат на отдельные куски делает их незаменимыми при устройстве теплых полов в помещениях со сложной конфигурацией. Еще одно его преимущество в необязательности бетонной стяжки, что в свою очередь тоже упрощает монтаж.Относительно низкая теплоемкость исключает риск местного перегрева.
Совет
Energy предусмотрело несколько вариантов монтажа системы – под плиточным клеем или теплоизолирующей подложкой. Но в любом случае после установки нагревательного мата необходимо обустроить цементно-песчаную стяжку. Она нужна для равномерного распределения тепла и защиты декоративного покрытия от прямого контакта с кабелем.
Из ассортимента можно выбрать несколько комплектов, которые отличаются тепловой энергией на 1 м² помещения.
Стандартный набор включает в себя нагревательные маты шириной 50 см, гофрированную трубку для установки термодатчика.
Energy Light
Представляет собой сверхтонкий нагревательный мат с одножильным кабелем. Все кабели представляют собой сложную многослойную конструкцию. Термоэлементы защищены полимерным составом, экрани рование поверхности осуществляется с помощью медной оплетки с алюминиевой фольгой. Защитный кожух из фторопластов защищает конструкцию от механических повреждений и создает равномерную зону нагрева.
Подходит под любой вид покрытия: керамическую плитку, ламинат, ковролин и т. д. Его минимальная толщина – всего 2,8 мм, а потребление энергии ниже по сравнению с изделиями из обычного кабеля – порядка 100 Вт/м². Энерджи Лайт желательно использовать для сухих помещений.
Основным преимуществом этой продукции является доступная стоимость. Нагревательные маты с одножильным проводом могут устанавливаться во всех видах помещений – ванная, туалет, кухня или жилые комнаты.
На базе Энерджи Лайт была создана модель Лайт Плюс уже с двухжильным кабелем: одна из них выполняет роль нагревательного элемента, а другая – служит для замыкания контура цепи. Изоляция кабеля выполнена в два слоя — тефлонового и из армированного стекловолокна. Для них к тому же предусмотрено двойное экранирование: сначала при помощи оплетки из оцинкованной меди, следующее – из непрерывного фольгового слоя. Energy Light Plus имеет 16 типоразмеров в 75–1800Вт и 0,5–12м². Ограничений на уровень влажности помещений эти маты не имеют. В основном их используют под плитку и керамогранит.
На заметку
Терморегуляторы систем Энерджи позволяют сэкономить порядка 60–80% потребляемой электроэнергии.
Energy Cable
Нередки ситуации, когда установка стандартного нагревательного мата невозможна. Ширина комнаты не кратна стандартному размеру изделия 50 см, так как монтаж различных видов теплых полов в одном помещении настоятельно не рекомендуется, оптимальный выход из ситуации — монтаж провода с произвольным шагом укладки.
В стандартный комплект входят тепловой кабель, монтажная лента для его крепления на поверхности пола и гофрированная трубка термодатчика. Выбор определенного типа изделия напрямую зависит от удельной теплоемкости на 1 м² помещения. Т.е. чем толще кабель, тем больше тепловой энергии он будет вырабатывать. Можно подобрать оптимальную модель в зависимости от метража (от 8,5 до 149 м.п.) и сечения (от 3,4 до 4,2 мм).
Для расчета расстояния следует применять формулу:
формула1
В качестве примера можно рассчитать оптимальное расстояние для площади 15 м² при стандартной длине 83,5.
Пользуясь этой методикой расчета можно без труда самостоятельно сделать монтаж теплого пола.
Инновационный двухпроводный кабель с фторполимерной изоляцией, снабжен экранированной оплеткой, которая сводит к минимуму негативное электромагнитное излучение. Теплый пол под плитку можно монтировать в помещениях с повышенной влажностью. Такие системы устанавливают на дне бассейна, на закрытых балконах и т. д. Модельный ряд кабельных полов Энерджи довольно разнообразен и позволяет обогревать одним комплектом до 26 м². Регулируют температуру обогрева , используя терморегулятор. Монтаж кабеля выполняют на слой утеплителя и завершают установку заливкой стяжки слоем порядка 2,5–3,5 см. Уровень пола при этом подымется примерно на 3–5 см.
Energy Professional
Обогрев открытых площадок можно осуществлять с помощью специального кабеля с большим сечением — от 6,2 до 8,9 мм. Преимуществом его установки является выбор из нескольких видов фиксирующей подожки – монтажная лента, либо металлическая сетка. Для улучшения характеристик обогрева рекомендуется выполнить теплоизоляцию поверхности перед прокладкой повода.
При использовании Energy Professional на открытых площадках, размер которых не превышает 2,5 м², большая часть тепловой энергии будет расходоваться на компенсацию холодной температуры от почвы. Правильно обстроенная изоляционная поверхность позволит избежать этого, в результате чего основная часть тепловой энергии от кабеля будет направлена на обогрев пола.
Инструкция монтажа Энерджи Мат
Установку выполняют по следующей схеме.
Начинают работы с определения мест расположения терморегулятора и датчика. Первый желательно размещать выше уровня пола на 1,2–1,5 м. Расположение же датчика, как известно, связано с местом терморегулятора. Под них прорубают соответствующие шторбы на полу и на стене.
В подготовке нуждается и поверхность пола. Она должна быть выровнена и уплотнена, с нее необходимо убрать трещины и сколы, все предметы, с которыми связан риск повреждения системы обогрева. Поверхность пылесосят и протирают влажной тряпкой. Отсутствие пыли повышает адгезию плитонита.
Составляется подробная схема раскладки мата по форме участков.
На заметку
Если была выполнена теплоизоляция пола, то поверх нее сначала заливают небольшой слой стяжки, порядка 3 см , и только потом монтируют нагревательный мат.
Устанавливают монтажную трубку с датчиком температуры. Край, остающийся на полу, герметизируют, второй – выводят через шторбу к терморегулятору. Шторбу заливают клеем. Место датчика необходимо отметить и на полу, и на схеме.
Поверхность основания под мат обрабатывают праймером глубокого проникновения.
Укладывают мат по плоскости пола в соответствии с его формой. При необходимости его разрезают или поворачивают в нужном направлении. Все это делают с большой осторожностью, чтобы не повредить нагревательный элемент. Удалив защитную пленку с нижней части мата, окончательно закрепляют его к полу. Теперь при заливке он ни в коем случае не сместится.
Выводят холодные концы системы к коробке подключения и заливают поверхность пола раствором плиточного клея. Толщина его слоя не должна быть больше 5 мм. Раствор должен быть такой консистенции, чтобы, с одной стороны, был обеспечен должный контакт с поверхностью кабеля, а с другой – должны быть полностью исключены трещины или воздушные полости в клеевом слое.
xn--b1afkrjifedi7c.xn--p1ai
Теплый пол Energy Light Plus — монтаж своими руками
В качестве основы системы теплых полов Energy Light Plus используются нагревательные маты малой толщины, изготовленные из резистивного греющего кабеля, усиленного стекловолокном. Такое конструктивное исполнение пола позволяет наиболее оптимально распределить тепло по всей его поверхности, и соответственно, по всему объему помещения. Нагревательные элементы пола можно укладывать под плитку, линолеум, паркет, ламинат и эксплуатировать как при низкой, так и при высокой влажности.
Поскольку теплый пол Энерджи довольно прост, его монтаж можно произвести своими руками, пользуясь при этом инструкцией, прилагаемой к изделию. Для подключения системы необходимо воспользоваться услугами квалифицированного электрика.
Монтаж теплого пола Energy
Монтажные работы производятся в следующем порядке:
Определяется и подготавливается место для установки температурного датчика и терморегулятора. Оно должно быть доступным и удобным. Рекомендуется размещать терморегулятор на уровне 1,2-1,5 метра от поверхности пола.
Поверхность пола подготавливается для укладки нагревательных матов. Необходимо убедиться, что нагревательные маты укладываются на выровненный и плотный пол, имеющий достаточную несущую способность. Предварительно в нем изготавливаются углубления, в которых в последующем размещаются соединительные муфты нагревательных элементов.
Производится установка гофрированной трубки с температурным датчиком.
Подготовленная площадь для укладки нагревательных элементов грунтуется.
Нагревательные маты укладываются на поверхности пола по форме площади обогрева. Указанные работы, для недопущения повреждения нагревающего кабеля, необходимо производить в обуви с мягкой подошвой.
Площадь укладки подготавливается к заливке клеевым раствором. При этом нагревательный мат накрывается материалом, препятствующим его механическому повреждению.
Площадь, на которой укладываются нагревательные маты, заливается клеевым раствором. Необходимо, чтобы его консистенция обеспечивала хороший контакт с поверхностью нагревательного кабеля и исключала образование трещин и воздушных полостей.
Обзор теплого пола Energy на видео ниже.
На всех этапах проведения монтажных работ необходимо производить замеры омического сопротивления нагревательного кабеля с целью выявления возможных повреждений.
