Теплые полы стержневые – плюсы и минусы, устройство и монтаж

Стержневой теплый пол

Для создания комфорта и уюта вам может помочь покупка и установка теплого стержневого пола. Наиболее распространенной и дешевой в эксплуатации является система обогрева стержневого пола. Это электрические теплые полы. Что же он собой представляет?

Cтержневой теплый пол представляет важную систему для дополнительного обогрева жилых помещений. Основным элементом является гибкий стержень, в состав которого входит графит, серебро, карбон.

Cтержневой теплый пол Unimat

Они состоят из термоматов, состоят из герметичной оболочки и имеют инфракрасную нагревательную плёнку, которая способна использоваться для прогрева бетона. Важность работы состоит в работе инфракрасного излучения. Волны имеют длину 8-13 мкм.

Форма выпуска стержневых полов – это эластичные маты, расстояние между которыми 0,1 метра. Параллельно, расположенные друг к другу токопроводящие шины и нагревательные стержни проходят по обе стороны мата. Укладка этого вида теплых полов производится на плиточный клей, а также возможен монтаж на тонкую стяжку.

Cтержневой теплый пол имеет не мало достоинств

1. Надежность.

Если происходит повреждение карбоновых стержней системы, то это никак не повлияет на работу системы

2. Автоматическая защита от перегрева.

Благодаря системе теплого пола вы можете расставлять мебель в любом участке жилого помещения

3. Положительное влияние на организм человека

4. Возможность использования на любых поверхностях вашего помещения

Монтаж стержневого пола Унимат «Unimat»

Комплектация:

— карбоновый теплый пол Unimat

— электропровода

— муфты, выполненные из гелия

— термоусадочные трубки

Терморегулятор с датчиком температуры воздуха приобретаете отдельно, а также теплоотражающий материал. Особенность его заключается в экономичности, комфортабельности и надежной эксплуатации.

Стержневой теплый пол Unimat


Карбоновый стержневой пол GT-EXCEL

Безупречное качество — выполнено в виде термомата. Необходимо отметить, что, несмотря на невысокую стоимость продукта, стержневой пол Excel не уступает по качеству другим системам обогрева.

Кроме того, к его основным качествам можно отнести возможность саморегулировки, а также положительное воздействие инфракрасного излучения на здоровье человека. Теплый пол Excel желательно монтировать либо под керамическую плитку, либо под керамогранит.

Регулирующийся cтержневой теплый пол ДжиТи заметно повышает мощность у входной двери, и уменьшает под мебелью. Ставьте мебель, как захотите, этим вы нисколько не навредите вашей системе теплых полов.

Важный элемент нагревательного теплого пола ДжиТи — карбоновые стержни, задающие саморегуляцию свойства системы. Элементом, который выделяет тепло в стержнях, служит материал, содержащий мелкодисперсный графит.

При повышенной температуре происходит рост материала, и вследствие этого, расстояние между зернами увеличивается. В результате, сопротивление карбонового стержня увеличивается, а его мощность, наоборот, уменьшается.

Вы можете не волноваться о том, где уложен теплый пол: переставляйте мебель, стелите ковры, меняйте интерьер.

Читайте также:

Электрический или водяной теплый пол под плитку и ламинат

Демпферная лента для стяжки теплого пола

teplomex.ru

Карбоновый (стержневой) теплый пол: укладка под плитку

Электрические теплые полы, при всем своих достоинствах, отличаются и определенными ограничениями. Это, в первую очередь —  чрезвычайная требовательность к качеству монтажа, а также ограничения в последующей расстановке мебели. Поэтому южнокорейскими специалистами предложена конструктивное решение — стержневой теплый пол, работающий по принципу инфракрасного обогрева. Сущность решения в том, что покрытие является съемным, а потому может использоваться практически для любых условий.

Конструкция и принцип действия

Типовой комплект покрытий HotMat или UniMat (так именуется стержневой инфракрасный теплый пол в коммерческой практике и каталогах) состоит из следующих компонентов:

  • Карбонового мата, свернутого в рулон.
  • Монтажных проводов различной длины (она определяется типоразмером комплекта, и колеблется в пределах 3-21 м).
  • Соединительного комплекта, предназначенного для последовательной сборки отдельных нагревательных элементов специальным кабелем. Для повышения безопасности соединения кабеля, комплект снабжен соединительными гильзами и трубками с предварительной термоусадкой, что компенсирует последующее тепловое расширение материала.
  • Концевого комплекта, который применяется при монтаже теплого пола под конкретные размеры помещения. Изоляция мест отреза кабеля также производится при помощи термоусадочных трубок.
  • Гофрированной пластиковой трубки, для последующего монтажа датчиков контроля температуры пола (в комплект не входят, и приобретаются отдельно). Впрочем, указанные датчики могут устанавливаться не в трубку, а непосредственно в стяжку или в клеевой слой, предназначенный для приклеивания плитки покрытия.

Тепловой эффект инфракрасного обогрева в случаях, когда используется карбоновый теплый пол, заключается в  постепенном прогревании электрическим током греющих стержней, которые передают инфракрасное тепловое излучение плитке, керамограниту или иному типу покрытия с хорошей теплопроводностью. Наоборот, если использовать стержневой теплый пол на покрытиях, отличающихся малой теплопроводностью (паркет, ламинат, линолеум и т.п.), то конечный результат будет весьма незначительным.

Подготовительные работы перед укладкой

h3_2

Карбоновый теплый пол укладывается только на пленочную подложку, причем ее материал должен обладать высоким коэффициентом отражения тепла (лавсан, полипропилен, пленочный полиэтилен низкого давления).  Поверхность под монтаж карбоновых матов должна быть ровной и тщательно очищенной от загрязнений.

Использовать фольгированный пленочный материалы, в частности, алюминиевую фольгу, недопустимо по соображениям электробезопасности.

Подбор оптимальных параметров терморегуляторов производится исходя из максимальной мощности, которую потребляет система. Мощность определяет также допустимые параметры электрического тока и сечение монтажных кабелей.

Совет! При использовании монтажных проводов значительной длины (более 20 м) карбоновый теплый пол потребляет ток, превышающий 10А. Поэтому предварительно стоит сопоставить это значение с характеристиками тепловых выключателей системы электроснабжения жилья.

Перед монтажом карбоновых матов теплого пола необходимо выбрать место и установить на стене терморегулятор. Лучше, если это будет рядом с выключателем.

Последовательность монтажа

Производителем рекомендуется следующий порядок установки:

  1. Выбирается поверхность (или ее часть) под укладку матов. Под нее укладывается пленочный паро- и гидроизолятор, которая надежно скрепляется с первичным покрытием. Поскольку карбоновый теплый пол не боится «запирания», то покрытие может быть сплошным;
  2. Стержни матов подрезаются в необходимых местах, и тщательно изолируются с использованием концевых комплектов. Разрезку кабелей рекомендуется проводить примерно посредине расстояния между карбоновыми стержнями;
  3. Укладку матов начинают от места расположения терморегулятора, при этом необходимо обеспечивать тщательную фиксацию полос, во избежание перекрещивания греющих стержней, из которых собирается теплый пол;
  4. Собранную полосу подключают к терморегулятору, используя инструкцию фирмы-изготовителя прибора.

Особенности укладки финишного покрытия

Преимуществом использования описываемой системы инфракрасного обогрева относительно полов под плитку, является то, что гофрированную трубку можно размещать непосредственно в клеевом слое. Для этого необходимо лишь проштробить паз соответствующего сечения. Там же устанавливаются и дополнительные датчики перегрева.

Укладку плитки производят в следующей последовательности:

  1. Между греющими стержнями в шахматном порядке выполняются отверстия под заливку клеевого слоя.
  2. Производится заливка стяжки толщиной не более 30 мм. У стен при этом оставляют термический зазор, учитывающий тепловое расширение материала.
  3. Выполняется проверка собранной системы. Для этого она подключается через терморегулятор к питающей сети на 1-1,5 часа. Если нагрев равномерен, можно продолжать укладку окончательного покрытия.
  4. Стяжку под плитку выравнивают. Инструмент не должен иметь острых фрагментов, которые могут повредить изоляцию.
  5. Укладывая плитку или керамогранит, необходимо выбрать специальный плиточный клей для теплого пола, он более стойкий к постоянному термическому воздействию.

Включение пола в эксплуатацию допускается не ранее, чем через 4 недели после высыхания клеевой основы на которую ложили плитку. В финишное покрытие запрещается вводить любые токопроводящие элементы (гвозди, саморезы, дверные ограничители и т.д.).

domotopim.ru

какой электроподогрев пола выбрать, обогрев пола под плитку, подогреваемые полы

Содержание:

К категории «электрические теплые полы» принято относить несколько разновидностей устройств с разной конструкцией и принципом работы. Отличия касаются также технологии монтажа, что сказывается на высоте стяжки и возможности применить тот или иной финишный материал.

Основные разновидности

В настоящее время речь идет о трех способах электроподогрева пола:

  • Греющие кабели.
  • Пленочные теплые полы.
  • Нагревательные маты.

Каждая из разновидностей электрических полов с подогревом имеет непохожий на другие монтаж и принцип обогрева. Объединяет их лишь общий принцип использования тепла, получаемого при прохождении электричества по проводнику. Выделяемая в результате этого тепловая энергия распространяется конвекционным способом.


Еще один способ был изобретен совсем недавно. Построен он на использовании карбона, излучающего энергию в инфракрасном диапазоне при прохождении через него тока. Это спектр волн действует на организм тела намного благотворнее, чем тепловые волны, ведь подобное излучение присуще и нашему телу. Как результат, помещения, обогреваемые инфракрасными лучами, на порядок комфортнее. Напольные обогреватели инфракрасного типа выпускаются в виде карбоновой пленки и стержневых карбоновых матов.

Любой электрический теплый пол оснащен термостатом и датчиком температуры пола. Эти приспособления позволяют не только устанавливать рабочий режим, но и следить за его выполнением. Благодаря этим приборам удается уменьшить расход электричества: они периодически то включают, то выключают подогрев пола. Началом монтажных работ служит грамотное размещение терморегулятора и выполнение штроб под проводку от датчика. Последующие действия прописываются в инструкции от производителя.

Что такое терморегулятор

Строго говоря, любая система теплого пола при прямом подключении к электросети тоже будет работать. Однако при этом существует реальный риск ее перегревания и быстрого выхода из строя. Кроме того, уровень обогрева будет полностью неконтролируемым, при максимальном расходе электрической энергии. Нагревательные элементы в таком случае будут переживать постоянную нагрузку.

Во избежание возникновения вышеописанных ситуаций применяются терморегуляторы трех типов:

  1. Электромеханические. По конструкции устройства напоминают аналогичные приспособления на утюгах. Регулировка уровня обогрева проводится вращением ручки влево/вправо. Электромеханические устройства отличает простота конструкции и легкость в обращении. Стоимость этих приборов достаточно небольшая.
  2. Электронные. При схожести функций с предыдущим вариантом реализуются они другим способом. Цифровой или жидкокристаллический экран отображает текущие параметры системы, которые можно корректировать текстильными или сенсорными кнопками. Для увеличения параметра нажимают кнопку «+», для понижения ― кнопку «-». Другой тип исполнения электронных регуляторов делает их на порядок дороже.
  3. Программируемые (т.н. «программаторы»). Наряду с традиционной регулировкой текущей температуры пола в этом случае предоставляется возможность установки определенных показателей для определенного часа или дня недели. В некоторых программаторах для электрических теплых полов корректировка мощности нагревательных элементов зависит от температуры за пределами помещения. Для этих целей проводится установка специального датчика. Некоторыми моделями программируемых терморегуляторов можно управлять с компьютера.

Монтаж приспособлений обычно производят в наиболее удобных точках помещения. Довольно часто терморегулятор устанавливают возле выключателя. Если требуется оснастить электрическим теплым полом помещение с повышенной влажностью, терморегулятор размещают за его пределами. Дело в том, что высокая влажность плохо сказывается на точности показателей. Один прибор данного типа в состоянии обеспечить управление теплым полом общей мощностью 3 кВт. В случае превышения этого показателя контур разделяют на две параллельные зоны, каждая из которых комплектуется своим датчиком.

Каким бывает греющий кабель

Для обустройства теплого пола применяются резистивные и саморегулирующиеся кабели. Резистивные изделия характеризуются наличием постоянного сопротивления и стабильным уровнем теплоотдачи. Эта проводка бывает одножильной и двужильной: число жил влияет на схему ее коммутации. Подключение одножильного кабеля проводится заведением на терморегулятор двух концов бухты. Если используется двухжильный кабель, то заводится только один конец.

В механизм саморегулирующегося кабеля заложена способность адаптироваться под температуру окружающего пространства, с корректировкой объема исходящего тепла. Регулироваться может каждый из участков, на что не влияет состояние находящегося рядом кабеля. Нередко бывает так, что на поверхность пола ставят какой-то предмет: это приводит к возрастанию температуры под ним. Саморегулирующийся кабель реагирует на это уменьшением выделяемого на этом участке тепла за счет увеличения его сопротивление (снижается сила тока и температуру нагрева). При этом соседние участки работают в штатном режиме. После того, как предмет убирается, происходит выравнивание температуры поверхности.


Отличие характеристик объясняет тот факт, что укладываются кабеля по-разному. В случае с саморегулирующимися изделиями на расположение предметов мебели скидку можно не делать. Резистивные модели монтируются с большей осторожностью: при разработке схемы укладки предварительно обозначают зоны расположения мебели или подвешенные на небольшой высоте предметы. Греющими кабелями этого типа разрешается оснащать только свободные участки. Поэтому главным недостатком резистивных кабельных полов является их боязнь перегрева, что может спровоцировать их перегорание.

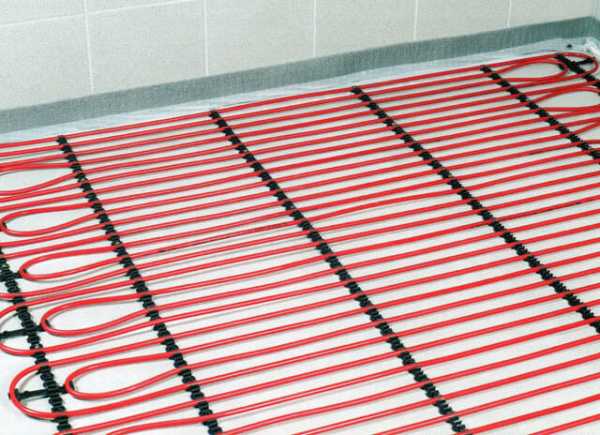

Как организовать подогрев пола греющими кабелями

Общий план монтажа следующий:

  1. Укладка теплоизоляционного материала на ровную чистую поверхность. Для этого используется теплоизоляция с металлизированным покрытием.
  2. Монтаж крепежных элементов (металлической сетки с маленькими ячейками или монтажной ленты).
  3. Укладка кабеля. В качестве схемы используется разработанный план расположения витков и линий. Также обязательно проводят коммутацию концов с терморегулятором.
  4. Установка и подключение на терморегулятор датчика температуры.
  5. Укладка бетонного раствора. Толщина слоя ― не менее 3 мм.
  6. Обустройство финишного покрытия. Это можно делать только на полностью высохшую стяжку спустя 28 дней.

Подогреваемый пол может иметь толщину более 50 мм, на что влияет высота теплоизоляционной подложки. Сверху стяжка может оформляться керамической плиткой, керамогранитом, ламинатом, линолеумом, паркетом. При заливке стяжки или укладке плитки необходимо применять специальные смеси для теплых полов. Для них характерна высокая эластичность, благодаря чему раствор не покрывается трещинами из-за температурного расширения. Что касается стоимости, то меньше всего придется выложить за резистивные кабели для электрического теплого пола. Саморегулирующиеся изделия на порядок дороже.

Электрические системы на основании матов

Маты бывают двух типов:

  1. Кабельные.
  2. Карбоновые.

Отличаются изделия принципом нагрева, характеристиками и стоимостью. Однако способ компоновки матов общий: они выглядят, как полотно, сложенное в рулон. При этом разница между ними касается также принципа установки и материалов изготовления. Карбоновые маты оснащаются нагревательными элементами стержневого типа, поэтому они называются стержневыми.


Для коммутации отдельных участков используется параллельное соединение. Кабельные маты включают в себя греющий одножильный греющий кабель, уложенный змейкой. В качестве основы здесь выступает пленка с армирующей сеткой. Монтировать теплый пол из матов в разы проще и быстрее, чем кабельные системы.

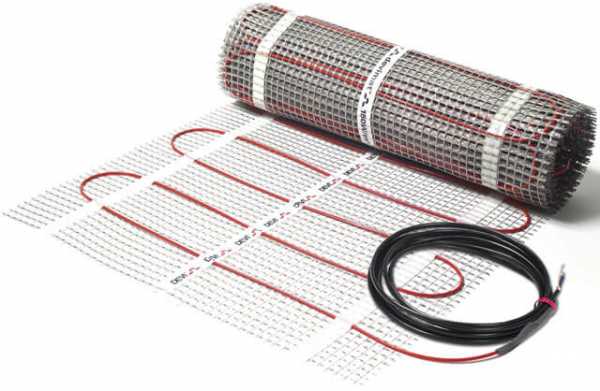

Маты на основе кабеля

Кабельными матами нередко обустраиваются теплые полы под плитку. Общая высота пирога такой электрической конструкции обычно не превышает 30 мм. Допускается укладка матов на старую основу: главное, чтобы она была ровной. Перед этим нужно обязательно убрать с пола грязь и пыль, т.к. Для фиксации рулонов используется клеевое основание пленки. Далее проводится раскатывание полотна по помещению, начиная от точки размещения терморегулятора. Процедура монтажа терморегулятора полностью совпадает с аналогичной операцией на кабельных теплых системах. Потребуется прокладка гофрошланга для коммутации кабелей и установки датчика температуры пола.

Конечной линией раскатки мата является место поворота: здесь сетку необходимо отрезать (кабель при этом не повреждается). После этого можно сменить направление рулона в нужную сторону. При размещении следующего отрезка выше или ниже точки завершения предыдущей раскатки допускается снятие кабеля нужной длины с сетки, с последующим размещением его в виде змейки. Главное ― раскатать полностью весь рулон (если не хватает, берут следующий). Второй и третий рулон укладывается точно таким же образом. Далее, используя тестер, проводится проверка электрического сопротивления на предмет соответствия его паспортным значениям. Разница допускается в пределах 5-10%.


На тыльной стороне есть пленка, скрывающая клеящую поверхность. Ее снимают и приклеивают мат на поверхность пола. Следующий шаг ― разместить и присоединить датчики температуры. Для укладки используется труба или гофрошланг. Учитывая общую толщину пирога теплого пола (не более 30 мм), в черновом основании под гофрошланг приходится обустраивать посадочное место. Монтаж датчика в незащищенном состоянии запрещен, иначе он быстро сломается. Вариант с размещением его под стяжкой также имеет свои изъяны: при замене приходится ломать пол. Поэтому наиболее удобный вариант ― укладка в шланг или трубу.

На следующем этапе наносят клей для плитки. Процесс полностью идентичен укладке бетонного раствора, однако толщина клеевой смеси значительно тоньше. После высыхания клея проводится укладка кафельной декоративной плитки. Данный тип электрического обогрева пола под плитку обладает такими же слабыми местами, как и резистивные кабели, входящие в его состав. Из-за опасности перегрева их не следует размещать под мебелью или коврами.

Особенности стержневых ИК матов

Для карбоновых матов перегрев не страшен, ведь их конструкция предусматривает возможность самостоятельной регулировки температуры. Основанием под укладку этой разновидности электрического теплого пола выступает слой металлизированной термоизоляции. Это позволяет добиться того, чтобы инфракрасное излучение расходилось во все стороны. Та же часть потока, которая уходит по направлению к полу, отражается обратно в помещение.

Укладка теплоизоляционного материала со светоотражающей поверхностью проводится на ровное чистое основание. Для его фиксации используются отрезки двустороннего скотча, скобы или клей. Для проклейки стыков теплоизоляции понадобится металлизированный скотч. Монтажные работы полностью повторяют аналогичную процедуру с матами из кабеля. Начальной точкой служит месторасположение терморегулятора. По достижении противоположной стены производится разрезание соединительного кабеля между двумя стержнями, с последующим разворачиванием полотна в нужную сторону. Запрещается допускать пересечение полос.


Полностью разложенные маты нужно закрепить скотчем к полу или друг с другом. Теплоизоляционный материал на участках между карбоновыми стержнями оснащается небольшими вырезами: в этих местах стяжка и черновое основание будут скрепляться между собой. Для соединения отдельных полос нагревающего полотна в местах разрезов используются электрические кабели. По завершению коммутации производится установка температурных датчиков. В завершении все узлы должны быть подключены к терморегулятору. Для тестирования систему включают на 15 минут. В случае успеха приступают к заливанию стяжки.

Другие варианты:

  1. Обустройство стяжки из бетона толщиной более 20 мм. В таком случае разрешается использовать любой вид напольного покрытия.
  2. Монтаж кафеля сразу на плиточный клей. Общая высота такого оформления должна превышать 20 мм.

Для применения этих способов подходят разные помещения: ванная, кухнях, жилые помещения. В каждом из этих случаев работа реализуется с помощью специальных смесей для теплого пола.

Теплые полы пленочного типа

В пленочных системах электрического обогрева пола используется методика инфракрасного излучения, поэтому они также относятся к ИК теплым полам. Инфракрасная пленка состоит из полос карбонового материала, соединенных медной шиной. Далее этот каркас запаивается в полимерную пленку (полипропилен или другой материал). Во время эксплуатации электрических пленок важно не допускать перегревания. По этой причине, как и в случае с греющими резистивными кабелями, их запрещается укладывать под мебель или низко нависающие предметы.

Способ укладки во многом напоминает аналогичную процедуру с другими типами электрических подогревателей пола. На ровной черновой поверхности проводится постилка металлизированной теплоизоляции. Пленку раскатывает сверху теплоизоляционного материала. Для коммутации отдельных полос потребуются провода, идущие на терморегулятор. Осуществив подключение, систему нужно протестировать при рабочей температуре до +30 градусов. Признаком исправности является равномерный прогрев всех полос при холодных клеммах.


Сверху раскатанных нагревающих рулонов нужно разложить полиэтиленовую пленку или нетканую ветрозащиту. Это создаст защиту от повреждений. Если изначально планировалась укладка ламината, это можно реализовать уже сейчас. Во время работы важно соблюдать повышенную аккуратность, чтобы не травмировать и не сдвинуть электрическую пленку теплого пола. Теплоизоляция может быть заменена обычной подложкой.

Если планируется укладка ковролина или линолеума, предварительно потребуется произвести монтаж жестких плит: фанеры, ОSB и пр. Во время укладки действовать нужно очень аккуратно, избегая малейших повреждений греющих элементов пленки. Такая подложка станет надежным основанием под напольное покрытие. Также иногда укладывают мобильный теплый пол под ковер, что не требует выполнения ремонтных работ. Использование пленочных полов в комбинации с керамической плиткой является плохой идеей, из-за угрозы быстрого разрушения полотна в слое плиточного клея.

Температурный режим

Использование датчика температуры и программатора дает возможность самостоятельного ввода нужного режима.

Однако каждая из разновидностей нагревателей обладает своим пределом:

  • Греющие кабели выдерживают +100 градусов, при максимальной рабочей температуре +65 градусов.
  • Маты имеют диапазон максимальных температур в пределах +80-104 градусов. Рабочая температура зависит от материала изготовления: +60 градусов у кабельных матов и +55 градусов у стержневых.
  • Рабочая температура пленочных инфракрасных систем ― около +55 градусов.

Так как терморегулятор может изменять температуру в широких пределах, точное потребление электроэнергии указать невозможно. Однако в любом случае эти системы будут более экономичными. Наименьшим уровнем энергопотребления славятся стержневые нагреватели; на втором месте по экономичности идут пленочные.

Как выбрать электрический теплый пол под конкретный напольный материал

Каждая из разновидностей напольного покрытия лучше всего взаимодействует с определенными нагревательными элементами. Кафель и керамогранит рекомендуется комбинировать с резистивными и саморегулирующимися кабелями, матами из кабеля и стержневыми теплыми полами. ИК пленку для обогрева пола под плитку лучше не применять, т.к. она не переносит плиточный клей.

Ламинат хорошо воспринимается следующие типы электро пола с подогревом:

  • Инфракрасную пленку.
  • Греющий кабель
  • Электрические или стержневые маты.

Наиболее подходящим вариантом в этом случае из-за простоты укладки считается пленка. При подборе греющихся кабелей лучше отдавать предпочтение саморегулирующимся. Что касается линолеума, то под ним разрешается укладывать любой тип электропола. Самыми неудобными считаются резистивные кабели и электрические кабельные маты. Объясняется это их боязнью перегрева. При использовании подобных систем обязательно устанавливают температурный датчик. Проще всего в этом отношении со стержневыми матами и саморегулирующимися проводами, защищенными от перегрева.
