Теплопроводность кирпича, сравнение кирпича по теплопроводности

Рассмотрена теплопроводность кирпича различных видов (силикатного, керамического, облицовочного, огнеупорного). Выполнено сравнение кирпича по теплопроводности, представлены коэффициенты теплопроводности огнеупорного кирпича при различной температуре — от 20 до 1700°С.

Теплопроводность кирпича существенно зависит от его плотности и конфигурации пустот. Кирпичи с меньшей плотностью имеют теплопроводность ниже, чем с высокой. Например, пеношамотный, диатомитовый и изоляционный кирпичи с плотностью 500…600 кг/м3 обладают низким значением коэффициента теплопроводности, который находится в диапазоне 0,1…0,14 Вт/(м·град).

Кирпич в зависимости от состава можно разделить на два основных типа: керамический (или красный) и силикатный (или белый). Значение коэффициента теплопроводности кирпича указанных типов может существенно отличатся.

Керамический кирпич. Производится из высококачественной красной глины, составляющей около 85-95% его состава, а также других компонентов. Такой кирпич изготавливают путем формовки, сушки и обжига, при температуре около 1000 градусов Цельсия. Теплопроводность керамического кирпича различной плотности составляет величину 0,4…0,9 Вт/(м·град).

По сфере применения керамический кирпич подразделяется на рядовой строительный, огнеупорный и лицевой облицовочный. Лицевой декоративный (облицовочный) кирпич имеет ровную поверхность и однородный цвет и применяется для облицовки зданий снаружи. Теплопроводность облицовочного кирпича равна 0,37…0,93 Вт/(м·град).

Силикатный кирпич. Изготавливается из очищенного песка и отличается от керамического составом, цветом и теплопроводностью. Теплопроводность силикатного кирпича немного выше и находится в интервале от 0,4 до 1,3 Вт/(м·град).

Сравнение кирпича по теплопроводности при 15…25°С
КирпичПлотность, кг/м3Теплопроводность, Вт/(м·град)
Пеношамотный6000,1
Диатомитовый5500,12
Изоляционный5000,14
Кремнеземный0,15
Трепельный700…13000,27
Облицовочный1200…18000,37…0,93
Силикатный щелевой0,4
Керамический красный пористый15000,44
Керамический пустотелый0,44…0,47
Силикатный1000…22000,5…1,3
Шлаковый1100…14000,6
Керамический красный плотный1400…26000,67…0,8
Силикатный с тех. пустотами0,7
Клинкерный полнотелый1800…22000,8…1,6
Шамотный18500,85
Динасовый1900…22000,9…0,94
Хромитовый3000…42001,21…1,29
Хромомагнезитовый2750…28501,95
Термостойкий хромомагнезитовый2700…38004,1
Магнезитовый2600…32004,7…5,1
Карборундовый1000…130011…18

Теплопроводность кирпича также зависит от его структуры и формы:

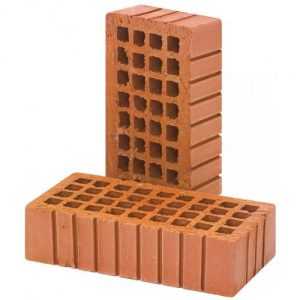

  • пустотелый кирпич — выполнен с пустотами, сквозными или глухими и имеет меньшую теплопроводность в сравнении с полнотелым изделием. Теплопроводность пустотелого кирпича составляет от 0,4 до 0,7 Вт/(м·град).
  • полнотелый — используется, как правило, при основном строительстве несущих стен и конструкций и имеет большую плотность. Полнотелый силикатный и керамический кирпич в 1,5-2 раза лучше проводит тепло, чем пустотелый.

Печной или огнеупорный кирпич. Изготавливается для эксплуатации в агрессивной среде, применяется для кладки печей, каминов или теплоизоляции помещений, которые находятся под воздействием высоких температур. Огнеупорный кирпич обладает хорошей жаростойкостью и может применяться при температуре до 1700°С.

Теплопроводность огнеупорного кирпича при высоких температурах увеличивается и может достигать значения 6,5…7,5 Вт/(м·град). Более низкой теплопроводностью в сравнении с другими огнеупорами отличается пеношамотный и диатомитовый кирпич. Теплопроводность такого кирпича при максимальной температуре применения (850…1300°С) составляет всего 0,25…0,3 Вт/(м·град). Следует отметить, что теплопроводность шамотного кирпича, который традиционно применяется для кладки печей, — выше и равна 1,44 Вт/(м·град) при 1000°С.

Теплопроводность огнеупорного кирпича в зависимости от температуры
КирпичПлотность, кг/м3Теплопроводность, Вт/(м·град) при температуре, °С
2010030050080010001700
Диатомитовый5500,120,140,180,230,3
Динасовый19000,910,971,111,251,461,62,1
Магнезитовый27005,15,155,455,756,26,57,55
Хромитовый30001,211,241,311,381,481,551,8
Пеношамотный6000,10,110,140,170,220,25
Шамотный18500,850,91,021,141,321,44

Источники:

  1. Физические величины. Справочник. А. П. Бабичев, Н. А. Бабушкина и др.; под ред. И. С. Григорьева — М.: Энергоатомиздат, 1991 — 1232 с.
  2. В. Блази. Справочник проектировщика. Строительная физика. М.: Техносфера, 2004.
  3. Таблицы физических величин. Справочник. Под ред. акад. И.К. Кикоина. М.: Атомиздат, 1976. — 1008 с. строительной физики, 1969 — 142 с.
  4. Михеев М. А., Михеева И. М. Основы теплопередачи. М.: Энергия, 1977 — 344 с.
  5. Промышленные печи. Справочное руководство для расчетов и проектирования. 2–е издание, дополненное и переработанное, Казанцев Е. И. М.: «Металлургия», 1975 — 368 с.
  6. Х. Уонг. Основные формулы и данные по теплообмену для инженеров. Справочник. М:. Атомиздат. 1979 — 212 с.
  7. Чиркин В.С. Теплофизические свойства материалов ядерной техники. Справочник.

thermalinfo.ru

Применение шамотного кирпича, размеры, вес и теплопроводность

Шамотный кирпич — применение, характеристики, достоинства и недостатки

Шамотным называется специальный вид кирпича, отличающийся повышенной устойчивостью к сильному нагреву и резким колебаниям температуры. Такие свойства обеспечивает особая технология производства, которая заключается в термическом обжиге смеси из шамотного порошка и специальной огнеупорной глины.

Этот материал незаменим при кладке печей, каминов, дымоходов, а также в промышленных установках, использующих энергию сгорания топлива.

Характеристики шамотного кирпича

Одной из главных особенностей этой разновидности строительных материалов является способность сохранять тепло. Высокая теплопроводность является основной причиной, по которой многие мастера рекомендуют возводить из шамотного кирпича не только топочную часть, а всю печь целиком.

Печь, сложенная из шамотного кирпича

Не вдаваясь в подробности довольно давно ведущихся споров, отметим, что в декоративном плане это решение могло бы быть достаточно интересным: нестандартные форма и размеры шамотного кирпича, небольшой вес, теплопроводность, а также мягкий песчаный оттенок зрительно создают эффект уютного прогретого солнцем источника тепла. Среди других характеристик, которые имеет шамотный кирпич, отметим следующие:

  • Форма. Как мы уже говорили, она может быть самой разнообразной. Наряду с традиционными прямоугольными, выпускаются клиновидные (для арок и сводов), трапецеидальные и другие изделия. Требуемая геометрия поверхности обеспечивается укладкой на глиняный раствор необходимой конфигурации.
  • Размеры. Чаще всего, при укладке печей используются две стандартные разновидности прямого огнеупорного кирпича: ШБ-5 и ШБ-8. Расшифровывается такая маркировка так: первая буква — сокращение от слова «шамотный», вторая – означает класс огнеупорности, т. е. температуру применения (до 1350 °С). Последняя цифра указывает на соотношение размеров сторон, соответственно, 230 х 114 х 65 мм для ШБ-5 и 250 х 124 х 65 мм для ШБ-8.
  • Вес. Данный материал отличается сравнительно небольшой массой, что никак не сказывается на его свойствах, но позволяет значительно уменьшить нагрузку на фундамент. Укладка производится на раствор, нанесенный тонким слоем, который не оказывает заметного влияния на общий вес конструкции.
  • Плотность и пористость. Эти параметры зависят друг от друга – большее значение одного из них соответствует меньшему значению другого. Чем больше пористость изделия, тем меньше его вес и выше теплопроводность.

Применение шамотного кирпича

Шамотный кирпич лучше других огнеупорных изделий выдерживает контакт со щелочами, например, с известью. Поэтому он может использоваться в различных промышленных установках, где продукты горения содержат активные химические вещества (кладка и футеровка котлов, топливных камер, доменных печей и т. д.).

Особое значение для придания тепловым агрегатам устойчивости к высоким температурам имеет используемый раствор. Обычно для его приготовления применяются те же компоненты, что и при производстве самого кирпича. При работе с марками ШБ-5 или ШБ-8 используют огнеупорную глину, в которую добавляют толченый кирпич. Такой состав обычно называется «шамотная глина» или мертель.

Толщина кладочного слоя зависит от температуры, на которую рассчитывается возводимая конструкция. Чем выше температура, тем более тонким слоем должен наноситься раствор.

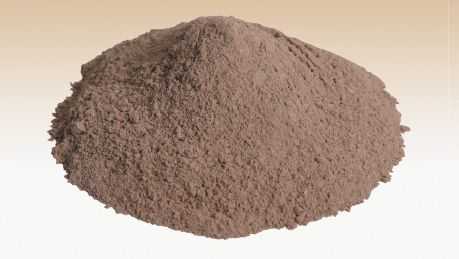

Так выглядит мертель в сухом виде

При особенно высоких температурах может потребоваться толщина менее 1 мм. Подобные работы требуют особого качества приготовления смеси и высокой квалификации исполнителей. Кроме того, заметно повышается расход и стоимость материала (необходимо применять только специальные марки с повышенной огнестойкостью, кирпич ШБ-8 или ШБ-5 не выдержит нагрузки), а также увеличивается общий вес готового изделия.

При всех своих достоинствах шамотный кирпич имеет и ряд недостатков, ограничивающих его применение:

  • Гигроскопичность. Он хорошо впитывает влагу, при этом увеличивается вес и снижается прочность при нагреве;
  • Неустойчивость к промерзанию. Обычно для кладки бытовых печей используется шамотный кирпич марок ШБ-5, ШБ-45, ШБ-94, ШБ-8, который часто крошится при нерегулярном использовании и периодическом остывании печи;
  • Высокая плотность. Материал с трудом поддается резке при необходимости обеспечить нужные размеры;
  • Сравнительно высокая цена, долгое время прогрева, необходимость готовить специальный раствор.

Подводя итоги, отметим, что применение шамотного кирпича оптимально для облицовки зон, подверженных сильному термическому воздействию. Вместе с тем, его использование в качестве основного строительного материала для бытовых печей сдерживается наличием ряда недостатков, вызванных технологическими особенностями производства.

http://all-for-remont.ru

legkoe-delo.ru

Теплопроводность шамотных кирпичей

Важные эксплуатационные свойства огнеупоров:

  • теплопроводность;
  • термическая устойчивость;
  • пористость;
  • химическая устойчивость;
  • неизменность объемов;
  • неизменность форм;
  • деформация при нагрузках в условиях высоких температур;
  • газопроницаемость;
  • электропроводность.

Все эти свойства находятся в тесной взаимосвязи, зависят от вида, химического состава и технологии производства огнеупора.

Теплопроводность

Теплопроводность — это способность какого-либо материала передавать потоки тепла, которые возникают из-за разницы между температурами на его противоположных поверхностях. Различные материалы по-разному передают тепло: одни быстрее, а другие — медленнее. Первые можно назвать теплопроводящими, а вторые – теплоизоляционными. Теплопроводность обозначается буквой λ (лямбда). Единицами теплопроводности являются ватты на квадратный метр и градус по Цельсию.

Теплопроводность огнеупоров зависит от их плотности, структуры, влажности и средней температуры. Известно, что чем выше средняя плотность материала, тем выше его теплопроводность. Плотность и пористость находятся в обратной пропорциональной зависимости: чем выше пористость, тем ниже показатели теплопроводности. Поскольку заполненные воздухом поры хуже передают тепло, чем поры, заполненные водой, влажность и теплопроводность материала находятся в прямой пропорциональной зависимости. Чем выше влажность материала, тем выше его теплопроводность. Повышение температуры приводит к возрастанию теплопроводности большинства огнеупорных материалов.

Шамотный и пеношамотный огнеупоры

В зависимости от того, для чего будет использоваться огнеупор, обеспечивается его низкая или высокая теплопроводность.

Широко используемый в бытовом и в промышленном строительстве шамотный (он же глиноземный) кирпич является алюмосиликатным огнеупором. Он характеризуется устойчивостью к высоким температурам (до 1720 градусов) и резким температурным перепадам. Эти свойства обеспечивает особенная технология его производства. Шамотные огнеупоры (ША, ШБ) производятся при помощи обжига шамотного порошка, в который, помимо огнеупорной глины, входят диоксид кремния (SiO2) и оксид алюминия (Al2O3). Обжиг делает материал менее пластичным, а добавляемые вещества – более прочным. Благодаря такому составу шамотный кирпич долго нагревается, накапливая тепло, а после этого медленно его отдает – то есть обладает высокой теплопроводностью. Именно поэтому шамотные кирпичи получили широкое применение в строительстве стен, сводов, порогов и соединительных элементов бытовых печей, бань, каминов и барбекю. Они используются там, где важна большая отдача тепла в окружающее пространство.

Той же огнеупорностью, что и шамот, но в несколько раз меньшей теплопроводностью, обладает сравнительно новый материал – пеношамот (шамот-легковес). Из него изготавливают пеношамотный (легковесный) кирпич. Пеношамот представляет собой легковесный огнеупорный материал, изготовленный пенометодом. Суть метода заключается в том, что при изготовлении легковесного шамотного кирпича (ШЛ) к формовочным массам добавляют различные искусственные высокопористые наполнители. Технология изготовления таких кирпичей продолжает активно развиваться и совершенствоваться.

Легковесный огнеупор более пористый, чем обычный шамотный кирпич. Поэтому он менее плотный и, соответственно, обладает меньшей теплопроводностью. По сравнению с обычным шамотным огнеупором он менее прочен и используется при менее низких рабочих температурах (до 1620 градусов). Пеношамотный кирпич применяют для теплоизоляции.

Наша компания предлагает вам строительные огнеупорные материалы разностороннего применения по самым доступным ценам с доставкой. Обратите внимание на то, что цена зависит от объема партии и срока нашего с вами сотрудничества. Мы также предлагаем помощь высококвалифицированных специалистов для выбора наиболее подходящего для вашего проекта материала.

Доставка в любой город Украины и – в кратчайшие сроки!

Приобретенная у нас высококачественная продукция соответствует нормам ГОСТ, ДСТУ и СНиП.

По материалам: Selmo

comments powered by HyperComments

lugradar.net

Теплопроводность кирпича: что влияет на показатели

Качество дома оценивается по многим факторам, одним из которых является способность удерживать тепло. Теплопроводность кирпича влияет на этот показатель. Поэтому перед началом строительства или утепления здания учитывается это свойство стройматериала. Популярным и доступным средством для возведения стен является керамический кирпич. Так как большинство его видов обладают слабой теплоизоляцией, то этот недостаток компенсируется с помощью термоизоляционных конструкций.

Что обозначает показатель?

Каждый стройматериал выделяется своей теплопроводностью. Этим показателем характеризуется способность удерживать тепло в доме. У бетона, дерева и кирпича эта характеристика имеет разные значения. Чем ниже значение показателя, тем лучше у него сопротивление теплопередаче. Но следует учитывать, что уровень теплоизоляции увеличивается при уменьшении плотности стройматериала. Это делает блоки более легкими, поэтому при возведении двухэтажного дома лучше выбрать пустотелый материал для уменьшения давления на фундамент дома. Толщина кирпичной кладки меняется в зависимости от теплопроводности стройматериала. Для экономии строительства используется двойной блок. Для оценки теплоизоляционных свойств утеплителя используют коэффициент теплотехнической однородности.

Вернуться к оглавлению

Свойства различных типов блоков

Красный керамический

Пористость увеличивает теплосопротивление стройматериалов, поэтому у полнотелого кирпича теплопроводность выше.

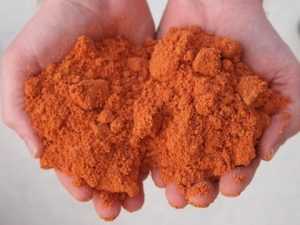

В составе такого материала присутствует глина.

Этот вид стройматериалов является популярным и доступным. Состоит из глины и других добавок. Этими строительными материалами возводится несущая конструкция, облицовываются или утепляются стены старого дома, а также сооружаются заборы и укладывается фундамент. Изделие отличается высокой прочностью и долговечностью. Теплопроводность керамического кирпича зависит от разновидности. Лучшим вариантом для утепления дома является использование пустотелого кирпича. Чем больше степень пустотелости, тем меньше изделие способно проводить тепло. Кирпичная стена может укладываться в один или два ряда. Кроме этого, стройматериал обладает такими свойствами, как:

  • прочность;
  • морозостойкость;
  • огнеупорность;
  • звукоизоляция.
Вернуться к оглавлению
Клинкерный

Эта разновидность красного керамического стройматериала чаще всего применяется для облицовочных работ, укладки тротуаров. Это обусловлено его высокой теплопроводностью. Она достигает 1,16 Вт/м°С. Уменьшения этого показателя удается достичь у пустотелых образцов. При строительстве дома из таких блоков необходимо использовать дополнительные методы утепления. Большая плотность изделия придает ему дополнительной влаго- и морозостойкости. Облицовочный кирпич широко используется для декоративной отделки домов снаружи и внутри.

Вернуться к оглавлению
Характеристика шамотного
Из шамотного материала получаются хорошие камины.

Так как этот вид стройматериала характеризуется высокой способностью проводить тепло, его чаще применяют при возведении каминов, печей. Этим обусловлено его название «печной кирпич». В таком случае теплопроводность шамотного кирпича играет решающую роль в выборе материалов для стройки. Подобные свойства помогают экономить энергию для обогрева помещения. Кроме этого, шамотный кирпич обладает такими свойствами, как:

  • огнеупорность;
  • устойчивость к перепадам температуры;
  • высокая теплопроводность;
  • легкий вес;
  • устойчивость к воздействию щелочей и ряда кислот;
  • прочность;
  • эстетичность.
Вернуться к оглавлению

Силикатный

Этот вид стройматериала ценится прочностью, экологичностью и звуконепроницаемостью. Но теплопроводность кирпича этого типа не завышена, поэтому помещения из него требуют дополнительного утепления. Силикатные блоки делают из смеси песка и извести с добавлением связующих компонентов, которые прессуются и впоследствии подвергаются обжигу. Самым распространенным является изделия марки М100. Различают рядовой и лицевой силикатный кирпич. Каждый из них имеет свою сферу применения. Кроме этого, материал способен впитывать влагу, что не позволяет использовать его в местах с повышенной влажностью и при строительстве фундамента.

Вернуться к оглавлению

Какая теплопроводность изделий?

У клинкерного материала этот показатель наивысший.

От состава, способа изготовления и пустотелости зависят характеристики стройматериалов. Коэффициент теплопроводности кирпича характеризует его способность проводить тепло. Клинкерные изделия отличаются высоким уровнем, а керамические материалы — самым низким в сравнении с другими видами. Характеристика разновидностей изделия указана в таблице.

Характеристика теплопроводности стройматериала
ВидПоказатель, Вт/м°С
КерамическийПолнотелый0,5—0,8
Щелевой0,34—0,43
Поризованный0,22
Клинкерный0,8—1,16
Шамотный0,6
СиликатныйПолнотелый0,7—0,8
Пустотелый0,4—0,66
Вернуться к оглавлению

Что влияет на показатели?

Теплопроводность кладки из кирпича зависит не только от качества изделия, но и от смеси, с помощью которой укладывается конструкция.

Для максимально эффективной теплоизоляции изделие должно содержать много пустот.

Но все же решающую роль в выборе стройматериала играет его характеристика. Теплопроводность красного кирпича отличается в зависимости от таких факторов, как:

  • Пустотелость. Чем больше пустот в изделии, тем выше его теплоизоляционные качества.
  • Плотность. Высокое значение этого показателя прибавляет стройматериалу прочности, но уменьшает способность удерживать тепло.
  • Структура и форма пористости. Большое количество мелких и замкнутых пор снижает теплопроводность материала.
  • Состав. Стройматериалы, образованные из тяжелых атомов и атомных групп, снижают теплопроводность.

При выборе стройматериалов руководствуются не только одним свойством удерживать тепло. Учитывается, в каких климатических условиях будет использоваться кирпич и функциональное назначение планируемой конструкции. Для строительства дома лучше подойдет применение двойного пустотелого керамического блока, а для облицовки — лицевого клинкерного кирпича. Преимущество силикатных блоков состоит в невысокой цене, но влаговпитываемость не позволяет его использование в местах с повышенной влажностью. К выбору стройматериалов рекомендуется относиться ответственно, так как от этого зависит качество постройки.



etokirpichi.ru

вреден ли для здоровья, теплопроводность и теплоемкость

Прежде чем ответить на главный вопрос — вредный ли шамотный кирпич, необходимо понять, что это за строительный материал, в каких областях и конструкциях применяется и из каких компонентов производится.

Чаще всего шамотный кирпич используется при сооружении печей и каминов.

Обычный кирпич, используемый в строительстве, не подходит для конструкций, которые постоянно подвергаются действию высоких температур. Для подобных условий применяются кирпичи из огнеупорных материалов, самым популярным из которых является шамотный кирпич. Без его использования сложно представить и частное, и промышленное строительство.

Особенности

Специфичный песочно-желтый окрас и крупнозернистая структура делают шамотный кирпич легко узнаваемым. Необычные свойства материалу придает технология изготовления, в ходе которого исходное сырье формуется и обжигается при высоких температурах. Причем их уровень на каждой стадии в обязательном порядке строго контролируется.

Изготавливается шамотный кирпич из особого сорта глины.

Высокие показатели (теплоемкость и огнестойкость) достигаются особым составом исходного сырья. Шамотный кирпич изготавливают из специальных марок глины (которые и носят название «шамот») с применением некоторых добавок, в частности, оксида алюминия. Именно он «отвечает» за прочность и стойкость строительного материала и, самое главное, пористость, от которой напрямую зависит теплоемкость шамотного кирпича.

Понятно, что чем больше добавляется оксида алюминия, тем выше пористость материала и, соответственно, ниже прочность. Найти баланс между этими двумя показателями — самое главное в производстве шамотного кирпича, да и теплоемкость от этого тоже зависит.

Недостатки

Исходя из вышесказанного, можно сделать однозначный вывод — миф о вредности шамотного кирпича не имеет под собой никакого фактического обоснования. Более того, трудно даже просто объяснить причину его возникновения. Вполне возможно, что материал невольно «пострадал» из-за того, что само производство шамотного кирпича, как и большинства других строительных материалов, особенно до прихода современных технологий, зачастую не являлось образцом для подражания защитникам окружающей среды.

Как бы то ни было, опыт многолетней эксплуатации материала позволяет однозначно утверждать, что при воздействии высоких температур (даже предельно высоких) не происходит выделения абсолютно никаких вредных для человека веществ. Трудно ожидать иного, особенно учитывая то, что при производстве шамотного кирпича применяется материал, в экологической чистоте которого сложно усомниться, а именно глина. Можно даже провести параллель с глиняной посудой, которая сопровождает человека множество сотен лет.

Возможные формы шамотного кирпича.

Означает ли это, что шамотный кирпич не имеет недостатков? Конечно же, нет. Можно отметить несколько основных:

  1. Блоки шамотного кирпича трудно обрабатывать и резать из-за высокой прочности. Этот минус частично нивелируется многообразием форм блоков шамотного кирпича, позволяющих добиваться практически любых дизайнерских изысков без резки материала.
  2. Даже в одной партии изделия заметны отклонения в размерах кирпичей, а добиться большей унификации блоков проблематично из-за особенностей технологии производства.
  3. Дороговизна материала в сравнении с обычным кирпичом. Избежать этого недостатка также невозможно: условия эксплуатации требуют применение подходящего материала. Использование обычного, не огнеупорного кирпича резко снижает срок службы конструкции либо требует применения дополнительных средств его обработки.

Характеристики

Шамотный кирпич просто незаменим в сфере частного строительства при возведении печей и каминов. Но для того, чтобы конструкция эксплуатировалась долгие годы, необходим качественный материал. Это особенно актуально именно для частников, так как крупные промышленные предприятия имеют больше возможностей по контролю применяемых в строительстве материалов.

И-за высокой прочности шамотный кирпич сложно резать и обрабатывать.

Все показатели шамотного кирпича — от прочности до морозостойкости, от пористости до плотности строго регламентируются государственными стандартами. Стоит отметить, что в последние годы часть производителей при производстве шамотного кирпича руководствуется собственными техническими условиями. В результате по ряду параметров возможны некоторые расхождения. Поэтому при приобретении материала необходимо в обязательном порядке проверять сертификат соответствия на качество продукции.

Следует обратить особое внимание на вес кирпичей. Чем он меньше, тем выше теплопроводность и, соответственно, ниже теплоемкость. Оптимальная масса огнеупорного блока определена ГОСТом в пределах 3,7 кг.

Виды и маркировка

Современные заводы-производители предлагают большое количество самых различных видов шамотного кирпича, которые различаются по массе и форме, технологии производства и степени пористости.

Стандартными по форме прямым и арочным блоками разнообразие форм шамотного кирпича далеко не заканчивается.

Большое распространение получили трапецеидальный и клиновидный, способные удовлетворить любые требования к конструктивным элементам.

В зависимости от показателя степени пористости, шамотный кирпич может варьироваться от особо плотного (менее 3% пористости) до ультралегковесного (пористость — 85% и более).

Основные характеристики очень просто определить по маркировке огнеупорного кирпича, которая в обязательном порядке наносится на каждый блок. В настоящее время выпускаются следующие марки:

  1. ШВ, ШУС.

Теплопроводность шамотного кирпича этих разновидностей позволяет применять их в промышленности — для футеровки стен газоходов парогенераторов и конвективных шахт.

Размеры и огнеупорность разных марок шамотного кирпича.
  1. ША, ШБ, ШАК.

Самые универсальные и в силу этого популярные огнеупорные блоки, используемые в большинстве своем частниками. Применяются особенно часто при кладке каминов и печей. Могут использоваться при температурах до 1690 градусов. Кроме того, обладают высокой прочностью.

  1. ШК.

Используются при строительстве агрегатов по производству кокса.

  1. ШЛ.

Легковесная разновидность материала, используемая для футеровки печей с относительно невысокой температурой нагрева — не более 1300 градусов. Небольшой вес огнеупорных блоков достигается ростом показателя пористости.

  1. ПВ.

Используются при строительстве дымоходов. Также могут применяться для кладки внутренних каминных стен.

  1. ПБ.

Чаще всего используются в конструкциях бытового назначения, примером такой конструкции может быть печь-барбекю.

Именно маркировку при приобретении материала необходимо изучать в первую очередь, что позволит любому строителю выбрать именно тот вид шамотного кирпича, который наиболее подходит для особенностей конструкции. А изучив приведенную информацию, любой может быть уверен в том, что шамотный кирпич не представляет никакой опасности для человека, а тем более мифического вреда.

kubkirpich.ru

Кирпич: шамотный Vs керамический. - Нет судьбы кроме той, что мы сами творим

Вокруг вопроса применения шамотного и керамического кирпича в печном деле ходит очень много разных споров, слухов, домыслов и легенд. Например, часто встречается мнение, что шамотный кирпич радиоактивный, что его использование вредно для здоровья.
Издавна принято, что печь кладется из керамического кирпича, а топка футеруется шамотным. Сейчас же можно встретить печи, камины, барбекю полностью сделанные из шамотного кирпича, да что уж таить - сам использую именно шамотный кирпич в работе.
Давайте попробуем все-таки разобраться, что здесь к чему, сравнить эти 2 вида кирпича и определить их области применения.

Для начала несколько теоретических моментов.

Теплопроводность - способность материала передавать через свою толщу тепловой поток, возникающий вследствие разности температур на противоположных поверхностях. Теплопроводность характеризуется количеством теплоты (Дж), проходящей в течение 1 ч через образец материала толщиной 1 м, площадью 1 м2, при разности температур на противоположных плоскопараллельных поверхностях в 1 К.
Теплоемкость - способность материала при нагревании поглощать теплоту. Теплоемкость определяется отношением количества теплоты, сообщаемого телу, к соответствующему изменению температуры
Пористость - степень заполнения объема материала порами, измеряется в %
Плотность кирпича определяется массой кирпича на единицу его объема
Морозостойкость - способность материала выдерживать попеременное замораживание и оттаивание в водонасыщенном состоянии без признаков разрушения

 ХарактеристикаШамотный кирпич Керамический кирпич
 Плотность кг/м. куб. 19101950-2050
 Морозостойкость 15-50 15-75
 Пористость, % 24-30 8
 Теплоемкость, кДж/кг С 1,04 0,9
 Теплопроводность, Вт/м С 0,84 0,5-0,7
 Коэф. линейного расширения, а.10+6, I/град С 5,3  3-5

А теперь давайте попробуем порассуждать о возможности применения шамотного кирпича.

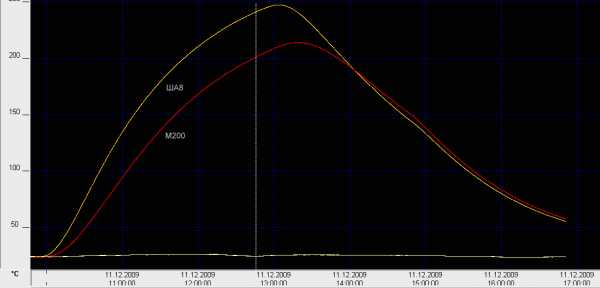

1. Шамотный кирпич будет быстрее прогреваться и стенки кирпича будут более горячими, но при этом остывает он по времени почти столько же,сколько и керамический. В подтверждение этому опыты Евгения Колчина. Это очень удобно, например, в облицовках каминных топок.
2. Сам по себе шамотный кирпич имеет правильную геометрическую форму где любая из 6 граней может быть лицевой(точнее 5 - ложок с клеймом не подойдет) - с этим преимуществом не может поспорить керамический кирпич(там их всего 3). Данный факт позволяет работать почти без брака.
Так же наличие шамотных блоков (ШБ 94, ШБ 96) в некоторых моментах упрощают работу и увеличивают возможность использования шамота (полки, декоративные элементы)

3. Давайте обратимся к Европейскому опыту. Дополнительные теплонакопительные элементы(включая дополнительные дымообороты) для Brunner, Jotul, Schmid, Olsberg делают из шамота. Немецкая компания Wolfshoeher Tonwerke выпускает шамотные элементы для дымооборотов и теплонакопительных печей. Мало кто обращает внимание, но даже есть специальный класс - печные топки: их можно подключать только через систему дымооборотов.

4. Конечно, коэффициент расширения у шамотного и керамического кирпича разный, потому перевязывать их настоятельно не рекомендуется. Это еще раз подтвердил опыт Евгения Колчина.
5. Очень часто бытует мнение, что шамотный кирпич при нагревании выделяет вредные вещества или вообще радиоактивен. Последнее еще в теории(и только в теории!) как-то возможно, так как все зависит от места добычи глины, но вот в первое верится с трудом.  Скорее всего, причина возникновения слуха о выделении вредных веществ в следующем. Шамотный кирпич - один из видов огнеупорных материалов(подгруппы алюмосиликатных огнеупоров: полукислые, шамотные и высокоглиноземистые; а есть еще динасовые, муллитовые и др. огнеупоры), а их очень много, изготавливаются они разным способом. Возможно, что при нагревании некоторых из них и выделение вредных веществ, но это не относится к шамотному кирпичу, так как он предназначен для бытового использования.
6. Еще одним недостатком шамотного кирпича можно назвать его меньшую, по сравнению с керамическим кирпичом, морозостойкость. Многи скажут, что для барбекю он не подойдет. Я не так давно работаю печником, но то, что было сделано на улице мной 3-5 лет назад бес признаков разрушения. Да и всегда можно защитить шамотный кирпич лаками или тем же жидким стеклом

tyomazzz.livejournal.com

Применение шамотного кирпича, размеры, вес и теплопроводность

Шамотным называется специальный вид кирпича, отличающийся повышенной устойчивостью к сильному нагреву и резким колебаниям температуры. Такие свойства обеспечивает особая технология производства, которая заключается в термическом обжиге смеси из шамотного порошка и специальной огнеупорной глины.

Этот материал незаменим при кладке печей, каминов, дымоходов, а также в промышленных установках, использующих энергию сгорания топлива.

Характеристики шамотного кирпича

Одной из главных особенностей этой разновидности строительных материалов является способность сохранять тепло. Высокая теплопроводность является основной причиной, по которой многие мастера рекомендуют возводить из шамотного кирпича не только топочную часть, а всю печь целиком.

Печь, сложенная из шамотного кирпича

Не вдаваясь в подробности довольно давно ведущихся споров, отметим, что в декоративном плане это решение могло бы быть достаточно интересным: нестандартные форма и размеры шамотного кирпича, небольшой вес, теплопроводность, а также мягкий песчаный оттенок зрительно создают эффект уютного прогретого солнцем источника тепла. Среди других характеристик, которые имеет шамотный кирпич, отметим следующие:

  • Форма. Как мы уже говорили, она может быть самой разнообразной. Наряду с традиционными прямоугольными, выпускаются клиновидные (для арок и сводов), трапецеидальные и другие изделия. Требуемая геометрия поверхности обеспечивается укладкой на глиняный раствор необходимой конфигурации.
  • Размеры. Чаще всего, при укладке печей используются две стандартные разновидности прямого огнеупорного кирпича: ШБ-5 и ШБ-8. Расшифровывается такая маркировка так: первая буква — сокращение от слова «шамотный», вторая – означает класс огнеупорности, т. е. температуру применения (до 1350 °С). Последняя цифра указывает на соотношение размеров сторон, соответственно, 230 х 114 х 65 мм для ШБ-5 и 250 х 124 х 65 мм для ШБ-8.
  • Вес. Данный материал отличается сравнительно небольшой массой, что никак не сказывается на его свойствах, но позволяет значительно уменьшить нагрузку на фундамент. Укладка производится на раствор, нанесенный тонким слоем, который не оказывает заметного влияния на общий вес конструкции.
  • Плотность и пористость. Эти параметры зависят друг от друга – большее значение одного из них соответствует меньшему значению другого. Чем больше пористость изделия, тем меньше его вес и выше теплопроводность.

Применение шамотного кирпича

Шамотный кирпич лучше других огнеупорных изделий выдерживает контакт со щелочами, например, с известью. Поэтому он может использоваться в различных промышленных установках, где продукты горения содержат активные химические вещества (кладка и футеровка котлов, топливных камер, доменных печей и т. д.).

Особое значение для придания тепловым агрегатам устойчивости к высоким температурам имеет используемый раствор. Обычно для его приготовления применяются те же компоненты, что и при производстве самого кирпича. При работе с марками ШБ-5 или ШБ-8 используют огнеупорную глину, в которую добавляют толченый кирпич. Такой состав обычно называется «шамотная глина» или мертель.

Толщина кладочного слоя зависит от температуры, на которую рассчитывается возводимая конструкция. Чем выше температура, тем более тонким слоем должен наноситься раствор.

Так выглядит мертель в сухом виде

При особенно высоких температурах может потребоваться толщина менее 1 мм. Подобные работы требуют особого качества приготовления смеси и высокой квалификации исполнителей. Кроме того, заметно повышается расход и стоимость материала (необходимо применять только специальные марки с повышенной огнестойкостью, кирпич ШБ-8 или ШБ-5 не выдержит нагрузки), а также увеличивается общий вес готового изделия.

При всех своих достоинствах шамотный кирпич имеет и ряд недостатков, ограничивающих его применение:

  • Гигроскопичность. Он хорошо впитывает влагу, при этом увеличивается вес и снижается прочность при нагреве;
  • Неустойчивость к промерзанию. Обычно для кладки бытовых печей используется шамотный кирпич марок ШБ-5, ШБ-45, ШБ-94, ШБ-8, который часто крошится при нерегулярном использовании и периодическом остывании печи;
  • Высокая плотность. Материал с трудом поддается резке при необходимости обеспечить нужные размеры;
  • Сравнительно высокая цена, долгое время прогрева, необходимость готовить специальный раствор.

Подводя итоги, отметим, что применение шамотного кирпича оптимально для облицовки зон, подверженных сильному термическому воздействию. Вместе с тем, его использование в качестве основного строительного материала для бытовых печей сдерживается наличием ряда недостатков, вызванных технологическими особенностями производства.

all-for-remont.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
