Теплопроводность кирпича полнотелого – СНиП 23-02 Расчетные теплотехнические показатели кирпичных кладок из сплошного кирпича. Теплоемкость, теплопроводность и теплоусвоение в зависимости от плотности и влажности, паропроницаемость.

термическое сопротивление и коэффициент, свойства пустотелых и полнотелых форм

С точки зрения надёжности строения и комфорта, в помещениях жилого здания лучшим материалом для стен в течение многих веков продолжает оставаться кирпич — теплопроводность его находится на хорошем уровне, а прочность проверена временем.

Применяемые материалы, технология изготовления и структура влияют на способность изделия передавать через себя температуру окружающим предметам. Для разного вида кирпичей показатель меняется.

Понятие о теплопроводности

Эта характеристика имеет важное значение в строительстве. Существует несколько взаимосвязанных вариантов подхода к оценке движения тепла в материалах:

  1. Способность предметов передавать нагрев от одной части целого к другой посредством последовательного перемещения хаотически колеблющихся частиц тела (молекул, электронов и атомов) от подвижных в сторону неактивных — холодных — называют теплопроводностью. Не следует путать этот показатель с термическим сопротивлением, которое свидетельствует о способности препятствовать перемещениям нагретых молекул.
  2. Коэффициент теплопроводности λ — способность физического тела передавать энергию за определённое время через единичную площадь при падении температуры на градус к наикратчайшей длине до изотермической поверхности. Другими словами, λ показывает, сколько тепла теряется за период прохождения сквозь стену. Принятая в технических расчётах размерность показателя — Вт/м·°C.
  3. Удельная теплопроводность Λ=λ/δ, где δ — толща преграды в метрах: Вт/м²·°C. Обратной величиной этой характеристики является термическое сопротивление: 1/Λ — оно оценивает препятствование 1 м² площади предмета перетоку энергии нагрева за час при разности температур поверхностей в 1°C. Другое название характеристики — коэффициент теплоизоляции, размерность: м²·°C/Вт.

При выборе материалов обычно обращают внимание на 2 показателя: термическое сопротивление, определяемое из соотношения 1/(λ/δ), и гораздо чаще применяемый коэффициент теплопроводности λ. Если значения первой характеристики возрастают, это свидетельствует о возможности употребить материал для изоляции. И наоборот, низкие цифры указывают на использование в качестве проводника температуры. Чем выше коэффициент теплопроводности, тем потери нагрева здания весомее, а малые значения свидетельствуют об эффективном в части энергосбережения материале стен.

Факторы зависимости переноса тепла

Несущие ограждающие конструкции зданий делают из железобетонных панелей, блоков различного исполнения, кирпича, дерева. Физические свойства, определяющие их теплопроводность, одинаковы для всех материалов:

  • плотность способствует взаимодействию частиц, являющихся носителями энергии, поэтому с её возрастанием потери увеличиваются;
  • пористость создаёт проблемы для передачи тепла из-за промежутков воздуха с показателем λ, равном 0,026 Вт/м·°C при комнатной температуре;
  • структура отверстий в теле предмета — присутствие мелких каверн закрытого типа снижает потери тепла;
  • влажность влечёт вытеснение сухого воздуха из пор, а потому энергообмен частиц возрастает, и остывание или нагревание происходит быстрее.

Самым холодным из стеновых материалов считается железобетон с λ=1,29, а пеноблоки, имеющие коэффициент теплопроводности 0,08, сохраняют климат лучше всего. Керамиты также подчиняются приведённым закономерностям: теплопроводность пустотелого кирпича находится в пределах 0,4-0,7 Вт/м·°C, полнотелого — в 1,5 раза выше.

Виды кирпичей и значения коэффициента

Стеновые блоки в форме небольших брикетов по сырьевому материалу делят на 2 вида: керамические красные и силикатные белого цвета. Первый тип кирпичей изготавливают путём высокотемпературного — около 1000°C, обжига мелкодисперсных горных пород. Причём из тугоплавкой глины производят огнеупорные или печные блоки. Силикатный брикет делают из кварцевого песка. Свойства исходного сырья обусловливают различия теплопроводности кирпича каждого из типов. По назначению они подразделяются на классы:

  • строительный или рядовой;
  • облицовочный — для наружного декорирования стен, его вырабатывают гладким и правильных геометрических форм; коэффициент теплопроводности облицовочного кирпича 0,37-0,93 Вт/м·°C;
  • специального назначения — шамотный и печной, их используют при кладке дымоходов и других объектов высокотемпературного (до 1700°C) воздействия.

В зависимости от плотности коэффициент теплопроводности керамического кирпича изменяется от 0,4 до 0,9 Вт/м·°C. Пустотелость изделия является определяющим фактором для силикатных брикетов и может представляться для каждого в виде 3 отверстий диаметром 52 мм (15%), 11 — Ø27-32 (20-25%), 14 дырок Ø30-32 мм при 28-30% воздушных промежутков.

Изменчивость коэффициента теплопроводности силикатного кирпича в диапазоне 0,4-1,3 Вт/м·°C. Зависимость λ от типа керамитов и их плотности можно проследить по таблице:

Наименование клинкераУдельный вес изделия, т/м3Показатель λ, Вт/м·°C
Силикатный: рядовой/щелевой/с отверстиями1,0―2,2/―/―0,5―1,3/0,4/0,7
Керамический: плотный/пустотелый/пористый1,4―2,6/―/1,50,67―0,80/0,44―0,47/0,44
Шамотный1,850,85
Динасовый1,9―2,20,90―0,94
Хромитовый3,0―4,21,21―1,29
Магнезитовый2,6―3,24,7―5,1

Теплопроводность огнеупорного кирпича с повышением нагрева возрастает до λ=6,5-7,7 единицы. Но у пеношамотного (0,6 т/м³) и диатомитового (0,55) клинкеров остаётся на низком уровне — 0,25-0,3 Вт/м·°C при температуре 850-1300 градусов. Для традиционного печного шамотного кирпича λ=1,44, если нагрев 1000°C.

kaminguru.com

видео-инструкция по монтажу своими руками, фото и цена

В статье мы постараемся как можно больше узнать об облицовочном кирпиче: его физических характеристиках, способах производства и особенностях применения. Мы выясним, насколько хороши его теплоизоляционные и прочностные качества, и узнаем, как можно оформить фасад с его помощью.

Любопытный материал, не правда ли? Давайте познакомимся с ним ближе.

Что это такое

Облицовочный, или лицевой — это кирпич, предназначенный для наружной отделки здания. От разнообразных видов декоративной плитки он отличается тем, что не навешивается на несущие нагрузку капитальные стены, а является их полноценным элементом.

Требования

Они вытекают из области применения материала.

  • Декоративные качества материала должны быть на высоком уровне. Предполагается, что он станет служить украшением фасада здания.

Уточнение: обычно тщательно обрабатывается лишь одна или две грани изделия. Есть ли смысл придавать всему кирпичу сложный рельеф и красивую окраску, если они все равно будут скрыты кладкой?

  • Высокая механическая прочность требуется уже потому, что нижним рядам кладки предстоит выдержать массу верхних. Кроме того, облицовка здания неизбежно подвергается постоянным ударам, трению и ветровой эрозии.
  • Низкое водопоглощение приветствуется. Необходимо, чтобы осадки не насыщали стену сыростью: влажная стена проводит больше тепла; к тому же кристаллизация воды при заморозках многократно ускоряет разрушение материала.
  • Высокая морозостойкость позволит кирпичу выдержать много циклов замерзания и оттаивания. Если строительный кирпич в толще стены может прогреваться теплом жилого помещения, то наружная часть кладки неизбежно будет охлаждаться до температуры окружающей среды.

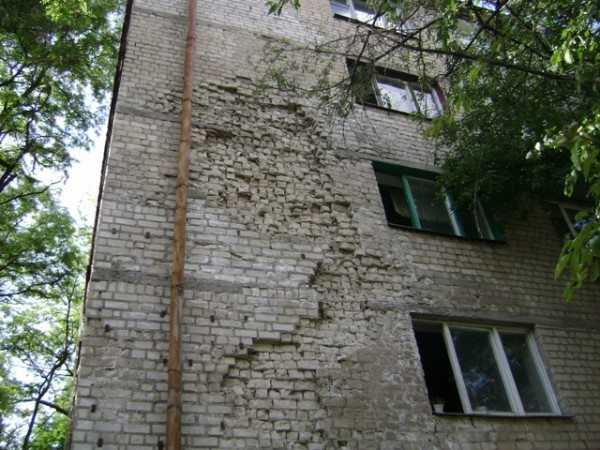

Последствия низкой морозостойкости материала.

  • Устойчивость окраски сохранит внешний вид фасада неизменным в течение многих лет.

Технологии производства

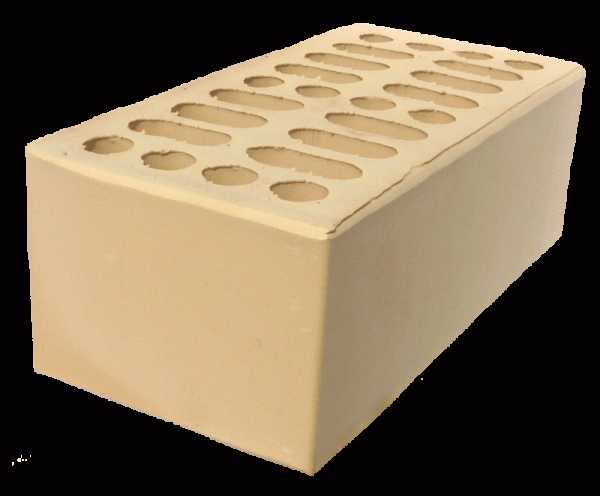

Лицевой пустотелый кирпич может производиться несколькими способами.

  • Керамический отличается от привычного нам красного полнотелого кирпича только и исключительно качеством обработки одной или нескольких поверхностей; кроме того, в глину могут добавляться минеральные красители, меняющие цвет изделия.
  • Глазурованный отличается тем, что перед обжигом на его лицевые грани наносится смесь каолина, кварца и полевого шпата. В процессе обжига на поверхности образуется исключительно прочный глянцевый слой, непроницаемый для влаги.
  • Клинкерный кирпич отличается высокой температурой обжига, при которой частицы глины спекаются особенно надежно. Полученный материал способен выдержать в 2-3 раза большее давление на сжатие по сравнению с обыкновенной керамикой.
  • Производство гиперпрессованного кирпича начинается с получения цементно-минеральной смеси,  которая затем прессуется и выдерживается в пропарочной камере. Прочностью этот тип облицовочного материала мало уступает клинкеру; поскольку сырье содержит очень мало воды, в процессе обжига в нем практически не образуется полостей.
  • Силикатный кирпич — бедный родственник среди конкурирующих решений. Единственное его преимущество — невысокая цена; механическая прочность материала невысока, а устойчивость к сырости оставляет желать лучшего. Строго говоря, от рядового силикатного кирпича лицевой отличается лишь обработкой фронтальной поверхности и, иногда, цветом.

В сущности, перед нами старый знакомый — двойной силикатный кирпич М 150, поменявший цвет и несколько более обычного гладкий.

Технология производства традиционна для этого вида строительных материалов: смесь кварцевого песка и извести формуется под давлением и пропаривается в автоклаве.

Обратите внимание:  независимо от технологии производства, лицевой кирпич в большинстве случаев изготавливается пустотелым. Цель — сделать его более легким, дешевым и менее теплопроводным.

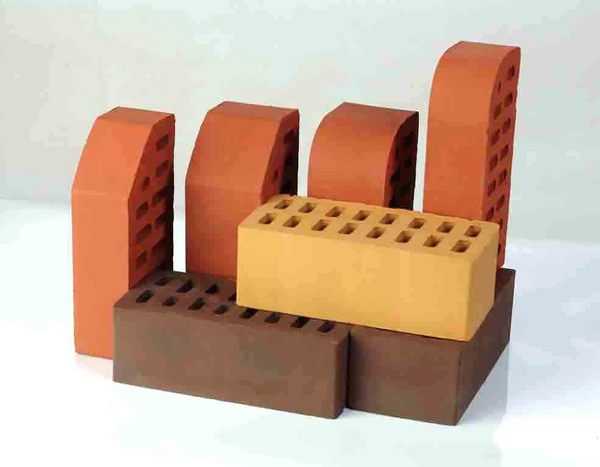

Разные виды облицовочного кирпича объединяет наличие пустот.

Физические свойства

Они во многом определяются способом, которым произведен изучаемый нами материал.

Теплопроводность

Начнем с лирического отступления.

Теплопроводность облицовочного кирпича сильно зависит от степени его пустотности.  При пустотности, равной 20 процентам, и при 40-процентной материал будет проводить весьма разное количество тепла.

Мы приведем коэффициент теплопроводности на облицовочный кирпич без пустот; полости уменьшат его на 10-30 процентов.

  • Силикатный кирпич характеризуется теплопроводностью в 0,7 Вт/м*К.
  • Керамический проводит тепло в зависимости от марки: чем прочнее (и, соответственно, плотнее)  материал, тем выше его теплопроводность. Справочники предлагают значения от 0,5 до 0,8 Вт/м*К. Глазурованная поверхность, как нетрудно догадаться, никак не влияет на теплоизоляционные качества.
  • Клинкерный кирпич благодаря лучшему спеканию и несколько больше плотности проводит тепло лучше — 0,9 Вт/м*К.
  • Гиперпрессованный облицовочный материал, как мы помним, имеет минимум полостей и весьма прочен. На теплоизолирующих качествах это сказывается плачевно: 1 — 1,1 Вт/м*К.

Некоторые значения можно обнаружить в таблице.

Прочность

Сравнительная прочность всех материалов позволяет расположить их по убыванию в таком порядке:

  1. Клинкерный;
  2. Гиперпрессованный;
  3. Керамический;
  4. Силикатный.

Пустотность может внести коррективы в список. Точное значение прочности заложено в маркировке изделия: средняя прочность на сжатие кирпича марки М 100 равна 10 МПа, кликера марки М 1000 — 100 МПа.

Плотность

В общем случае она максимальна у полнотелого гиперпрессованного кирпича; затем идут в порядке убывания силикатный, клинкерный и керамический. Диапазон значений — от 1600 до 2400 кг/м3. Конкретное значение плотности пустотного облицовочного изделия зависит от процента полостей.

Способы кладки

Если вы планируете облицевать фасад с помощью кирпича своими руками, инструкция зависит от ваших целей. Возможны два сценария.

  1. Цельная кирпичная стена в два, два с половиной или три кирпича включает выделяющийся отделкой наружный слой. В этом случае способ кладки ничем не отличается от традиционного: с интервалом в четыре — пять рядов кладутся тычковые ряды, обеспечивая надежную перевязку слоев стены. Разумеется, тычком кладут облицовочный кирпич с обработанными торцами.

На фото — именно такой способ облицовки.

  1. Облицовка может представлять собой самостоятельную стену в полкирпича, с промежутком от основной на 10-20 сантиметров и стоящую на общем с ней фундаменте. Полость между стенами заполняется утеплителем; цельность конструкции обеспечивается анкеровкой: между горизонтальными рядами обеих стен, связывая их, закладывается рифленая арматура или оцинкованный перфорированный профиль.

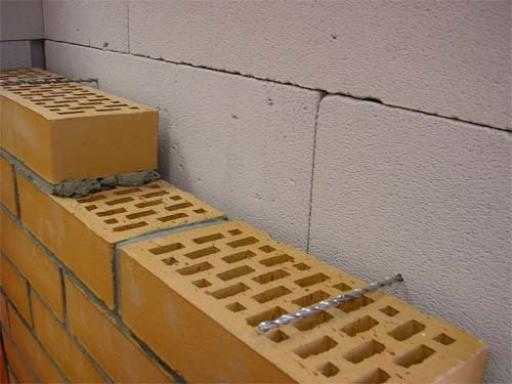

Арматура связывает облицовку с основной стеной.

Вывод

Как видите, под общим названием скрывается несколько материалов с сильно отличающимися физическими свойствами. Как обычно, в представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Успехов в строительстве!

klademkirpich.ru

видео-инструкция по монтажу своими руками, коэффициент, фото и цена

Долгие годы силикатный строительный кирпич пользуется огромной популярностью. При этом далеко не все потребители имеют полное представление о данном материале. Поэтому мы решили представить вашему вниманию его техническое описание.

Дома из такого материала смотрятся весьма изысканно

Характеристики

В состав данного изделия входит 90% кварцевого песка и 10% различных добавок. Изготавливают его методом сухой прессовки и обжига под высоким давлением. В результате получается строительный материал, обладающий следующими параметрами.

Теплопроводность

Данный термин означает способность вещества (материала) проводить тепло. В сфере строительства этот показатель является ключевым, ведь от него зависит насколько эффективна будет теплоизоляция тем или иным утеплителем.

На величину этой характеристики оказывают влияние такие факторы, как плотность, размеры, наличие (отсутствие) пустот и вид материала. По сути, чем меньше данный показатель, тем лучше утеплитель.

Коэффициент теплопроводности силикатного кирпича составляет порядка 0,69 Вт/(м*К), что почти в 1,5 раза больше, чем у его керамического собрата. Это значит, что он в полтора раза лучше сохраняет тепло в помещении, следовательно, его использование более целесообразно.

Интересный факт: согласно СНИП от 23-02-2003, материалы для наружной отделки должны обладать теплопроводностью не менее 3,078 Вт/(м*К). Получается, что он почти в 4,5 раза превосходит данную норму.

Стандартные размеры

Плотность

Данный показатель характеризует вес и прочность изделия. Так, согласно ГОСТ 379-95, полнотелый кирпич должен обладать плотностью не менее 1500 см/см3. Силикатные образцы обладают плотностью порядка 1850-1900 г/см3, следовательно, они полностью отвечают заявленным требованиям.

Совет: при покупке кирпича, поинтересуйтесь, каким показателем плотности обладает выбранный образец. Сегодня многие производители добавляют некоторые примеси, ухудшающие характеристики материала (в том числе и плотность). Поэтому целесообразно поинтересоваться о наличии таких веществ.

Так, вес одного изделия составляет порядка 4,2 кг, но некоторые производители предлагают своим клиентам образцы нестандартных размеров. Разумеется, в таком случае их стоимость повысится, так как речь идет о перенастройке высокотехнологичного оборудования.

Водопоглощение

Этот показатель характеризуется как способность вещества удерживать влагу. Согласно ГОСТ 379-95, силикатный полнотелый кирпич должен иметь коэффициент водопоглощение не менее 6%.

Интересно, что в данном документе указана лишь верхняя граница. По мнению экспертов оптимальным является значение 7-12%, которым и обладают большинство образцов.

Данный материал имеет кристаллическую структуру (ведь в качестве исходного сырья используется песок), что позволяет ему быстро впитывать и отдавать влагу. Это обеспечивает быстрый обмен влагой, который не наносит вреда структуре.

Цветовая гамма и текстуры

Безусловно, в данном аспекте он является единоличным лидером, ведь его можно покрасить в совершенно любой цвет и придать рельефную структуру. В результате появляется возможность приукрасить любое невзрачное здание, добавив ему некую изюминку.

Взглянув на данное фото, можно убедиться в широчайших цветовых возможностях данного материала

Многие производители дают возможность потребителю создать уникальный образец. В частности, существует возможность компьютерной колеровки, которая позволяет воспроизвести любой оттенок.

Сфера применения

Данное изделие активно применяется как в гражданском, так и промышленном строительстве, поскольку оно отвечает всевозможным требованиям. Этому также поспособствовало создание более совершенных образцов.

Так, двойной силикатный кирпич м 150 является лидером в своем сегменте по таким параметрам как прочность, морозостойкость и теплопроводность. Его легко укладывать своими руками при строительстве или ремонте.

Экологичность

Исходное сырье для силикатного кирпича – это песок, известь и вода, следовательно, он является природным материалом. В 21-ом веке все больше людей стали заботиться об экологической безопасности, поэтому данный аспект имеет особое значение.

В данном материале отсутствуют летучие углеводородные соединения и формальдегид, что исключает возможность выделения токсичных веществ. По заявлениям специалистов, силикат по экологичности можно сравнить с древесиной. При этом, в отличие от неё он не подвержен гниению и горению.

Сравнение характеристик силикатного кирпича с другими аналогами

Особенности

Теперь настало время познакомиться с главными особенностями этого материала. Их целесообразно разделить на положительные и отрицательные.

Достоинства

  • Ключевое преимущество силиката над другими материалами – это низкая цена. Данный факт объясняется более простой системой производства и дешевым исходным сырьем. Его производственный цикл не более 18 часов, в то время как у керамического кирпича он достигает 6 дней.
  • Он обладает повышенной звукоизоляцией, что значительно сокращает расходы при строительстве. Благодаря способности поглощать шумы и вибрацию, он обеспечивает комфортную обстановку в помещения. Как гласит инструкция, он не нуждается в установке дополнительной звукоизоляции.
  • Также нельзя не отметить и тот факт, что он прекрасно противодействует агрессивных воздействиям окружающей среды: плесень, бактерии, грибок и т.д. Это избавляет от необходимости наносить антисептики.
  • Уже упомянутую широкую цветовую гамму тоже можно занести в актив данного материала. Она позволяет создавать уникальные дизайны фасадов, чем с удовольствием пользуются многие дизайнеры. Причем он окрашивается полностью, а не только по лицевой стороне.
  • Фасады, сделанные из силикатного кирпича не нуждаются в дополнительной отделке, что значительно сокращает временные и финансовые затраты. Данный материал имеет абсолютно законченный вид.
  • Повышенная морозостойкость делает силикатный кирпич настоящим бестселлером для регионов с суровым климатом (к примеру, Сибирь). Ему не страшны даже жуткие северные морозы до -65 градусов.

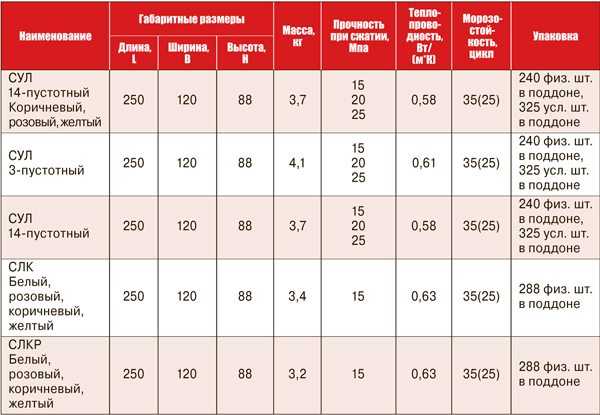

Ключевые характеристики основных разновидностей

Недостатки

Разумеется, нашлось место и отрицательным моментам, пусть их и не так много:

  • Ограниченность использования при возведении фундамента и цокольных этажей. Данное ограничение вызвано тем, что воздействие солей, содержащихся в грунтовых водах отрицательно влияет на силикатный кирпич. Он может начать рассыхаться со временем.
  • В сравнении с другими аналогами, у него более низкие показатели таких характеристик, как огне- и водостойкость. Это значительно сокращает его эксплуатационный период.
  • В экстремальных условиях данный материал начинает мгновенно терять все свои качества. Так, к примеру, в регионах с частыми дождями не желательного его использовать, так как он довольно быстро начнет рассыхаться.

Совет: силикатный кирпич (стандартный) нельзя использовать для кладки печей и каминов, так как он довольно плохо противостоит высоким температурам. Максимальный нагрев, который он может выдержать – это 550 градусов (если речь идет об улучшенных аналогах), в то время как поверхность печи накаляется до 700.

  • Большой вес, что заставляет возводить массивный фундамент. Естественно, любой кирпич имеет внушительную массу, но силикатный выделяется на фоне своих «собратьев».

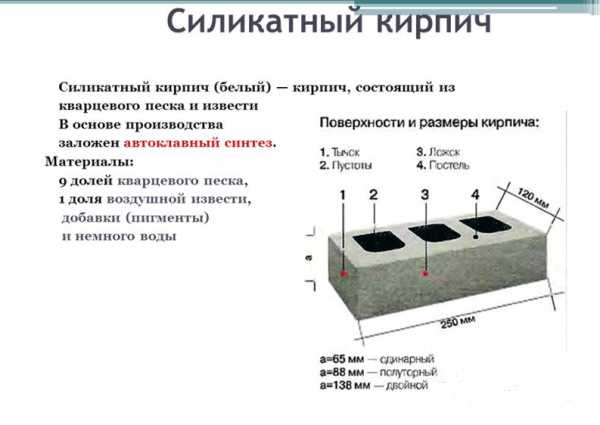

Составные части силикатного кирпича

На этом список качеств можно закончить. Констатируя все вышесказанное, можно сказать, что силикатный кирпич является превосходным материалом для различных видов наружных работ. К тому же, он обладает отменным соотношением цена-качество, благодаря которому и получил широкое признание в нашей стране.

Заключение

Разобраться во всех особенностях того или иного материала довольно сложная задача, но мы постарались максимально вам её облегчить (Узнайте здесь, чем покрасить кирпич). В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

klademkirpich.ru

Про кирпич: Теплопроводность кирпича

Теплопроводность кирпича
Самым древним и потребляемым строительным материалом из всех имеющихся, является кирпич. Множество величественных монументов и архитектурных построек были возведены именно из кирпича. Этот материал популярен также благодаря своим декоративным элементам и широко применяется для различных видов кладок - узорных, глазурованных, лекальных, фигурных.

Наравне с красивым оформлением фасадов теплопроводность кирпича способствует и повышению свойств теплозащиты. Эта особенность позволяет кирпичу проводить тепло через собственный же объем. Нужно принимать во внимание, что коэффициент теплопроводности достигается количеством объема, поэтому при высоком его уровне строение быстрее нагревается или остывает. Это позволяет в летний период спастись от жары, в зимний - от холода.

Высокому показателю теплопроводности способствует химический состав кирпича, влажность, температурное состояние материала и плотность, определяющаяся пористостью кирпича. При этом нельзя забывать, что влажность сырья также является причиной теплопроводности, т. е. влажный кирпич проводит тепло быстрее, чем сухой.

К примеру коэффициент теплопроводимости силикатного полнотелого кирпича в сухом виде составляет порядка 0,56 Вт/(м*c)*, в то время как кладка из него - около 0,69 Вт/(м*c)*. Кладка из кирпича керамического имеет теплопроводность - около 0,98 Вт/(м*c)*. Как видим, теплопроводность силикатного кирпича меньше, чем керамического, а это значит, что они дольше могут удерживать тепло. теперь понятно, почему для утепления и оформления фасадов зданий предпочтительней использовать силикатный кирпич - ведь он обладает свойствами теплоизоляции.

Прежде чем приступить к строительным работам, нужно ознакомиться с данными теплопроводности всех видов кирпича, измеряемой в Вт/(м*c)*:

- кирпич силикатный с пустотами - 0,66;
- щелевой силикатный кирпич - 0,4;
- полнотелый керамический - 0,5 - 0,8;
- керамический кирпич с пустотами - 0,57;
- кирпич щелевой керамический - 0,34 - 0,43;
- кирпич поризованный - 0,22;
- клинкерный вид - 0,8 - 0,9;
- шлаковый вид - 0,58;
- кремнеземный вид кирпича - 0,15;
- кирпич сплошной - 0,6.

Подобрав материал, необходимо рассчитать теплосопротивление - меру, которая обратна теплопроводности. Если материал хорошо проводит тепло, следовательно сопротивляется ему плохо и обладает высокой теплопроводностью, но низким уровнем теплосопротивления. Для наилучшего сохранения тепла, при строительстве специалистами рекомендуется использование материалов с низким уровнем теплопроводности.

* Вт/(м*c) - ватт на метр на кельвин.
