Теплогенератор это: Теплогенератор | это… Что такое Теплогенератор?

Теплогенератор | это… Что такое Теплогенератор?

Теплогенератор — нагревательный аппарат, предназначенный для непосредственного получения нагретого теплоносителя в процессе сжигания различных видов топлива. Применяется для индивидуального отопления и горячего водоснабжения помещений или небольших зданий различного назначения.

Содержание 1 Устройство теплогенератора 2 Область применения теплогенераторов 3 См. также 4 Экономический эффект 5 Ссылки

Устройство теплогенератора

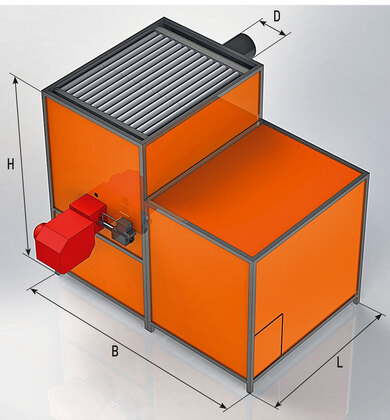

Как правило, теплогенератор состоит из камеры сгорания с воздушным теплообменником, горелки и вентилятора центробежного или осевого. Топливом для теплогенератора может служить природный газ, дизельное топливо или отработанное масло в зависимости от типа используемой горелки.

Горячие газы, полученные в камере сгорания, направляются в теплообменник и далее в дымоход. Теплообменник, в свою очередь, обдувается воздушным потоком, создаваемым вентилятором, нагревая его. Нагретый воздух распределяется по помещению через решетки в корпусе теплогенератора или через систему подключенных к нему вентиляционных каналов. При этом достигается увеличение температуры подаваемого воздуха на 20 — 70К (для спец.задач до 150), что позволяет устраивать на базе теплогенераторов также и системы приточной вентиляции помещений.

Тепловая мощность теплогенераторов лежит в диапазоне от 20 до 1000 кВт. Примерно до 300 (400) кВт теплогенераторы изготавливаются в едином корпусе, от 350 (400) кВт теплогенераторы для транспортировки делят на секцию нагрева (теплообменника) и секцию вентиляторов.

Статическое давление на выходе из теплогенератора определяется мощностью вентилятора (вентиляторов). В зависимости от нагрузки (вентиляционной системы), статическое давление может быть различными и лежит в диапазоне от 100 до 2000 Па.

Для работы в системах приточной вентиляции, теплогенератор может оснащаться камерой сгорания и теплообменником из нержавеющей стали и устройством отвода конденсата. Это необходимо, если теплообменник сильно охлаждается (при температуре продуктов сгорания на выходе после теплообменника ниже 140-160K). При постоянном (номинальном) расходе воздуха, повышенное охлаждение теплообменника может происходить за счёт холодного воздуха на входе перед теплообменником (ниже 0 С) или за счёт понижения тепловой мощности ниже 60-65 % от максимальной паспортной ( номинальной ) даже при работе на 100% рециркулируемом воздухе.

Область применения теплогенераторов

Теплогенераторы применяют, в основном, для организации воздушного отопления и вентиляции промышленных, торговых и складских помещений большого объема, сушки материалов и других технологических процессов, требующих подачи больших масс нагретого воздуха.

См. также

Теплогенератор Шаубергера

Теплогенератор Григгса

Теплогенератор Потапова

Экономический эффект

Нейтральность этого раздела статьи поставлена под сомнение. На странице обсуждения должны быть подробности.

Использование теплогенераторов для воздушного отопления позволяет добиться существенного снижения затрат. В общем случае система отопление и/или вентиляции (для объёмных помещений) реализованная на основе воздушных теплогенераторов всегда дешевле, чем устройство котельной + водяные калориферы (воздушно-отопительные агрегаты) и/или водяные приточные/приточно-вытяжные установки аналогичной тепловой мощности. Отсутствие жидкости в качестве теплоносителя снимает риск протечек и разморозки системы, упрощает обслуживание системы.

Размещение теплогенератора в непосредственной близости или внутри отапливаемого помещения сокращает потери на транспортировку тепла от котельной, вся система отопления менее инерционная, позволяет более эффективно автономно, локально регулировать температуру (и другие параметры) внутри помещения.

В целом, система отопления, выполненная на базе теплогенератора, оказывается выгоднее водяной в установке и эксплуатации (для объёмных помещений, помещений с большими кратностями воздухообмена).

Ссылки

теплогенератор | это… Что такое теплогенератор?

ТолкованиеПеревод

теплогенератор

3.3 теплогенератор: Газовый водонагреватель, предназначенный для индивидуального отопления и горячего водоснабжения помещения.

Источник: ГОСТ Р 54961-2012: Системы газораспределительные. Сети газопотребления. Общие требования к эксплуатации. Эксплуатационная документация оригинал документа

Смотри также родственные термины:

теплогенератор (котел) — источник теплоты тепловой мощностью до 100 кВт, в котором для нагрева теплоносителя, направляемого в системы теплоснабжения, используется энергия, выделяющаяся при сгорании газового топлива;

Определения термина из разных документов: теплогенератор (котел)

Источник: СП 41-108-2004: Поквартирное теплоснабжение жилых зданий с теплогенераторами на газовом топливе

3. 38 теплогенератор (котел)

: Источник теплоты, в котором для нагрева теплоносителя, направляемого потребителю, используется теплота, выделяющаяся при сгорании топлива или образующаяся за счет преобразования электрической энергии;

Определения термина из разных документов: теплогенератор (котел)

Источник: СП 60.13330.2012: Отопление, вентиляция и кондиционирование воздуха

3.1.35 теплогенератор с двойным контуром (heat generator with double service): Теплогенератор, обеспечивающий тепловой энергией две разные системы, например, систему отопления помещений и систему бытового горячего водоснабжения в режиме поочередной или одновременной комбинированной работы.

Определения термина из разных документов: теплогенератор с двойным контуром

Источник: ГОСТ Р 54865-2011: Теплоснабжение зданий. Методика расчета энергопотребности и эффективности системы теплогенерации с тепловыми насосами оригинал документа

теплогенератор типа «В»* — теплогенератор с открытой камерой сгорания, подключаемый к индивидуальному дымоходу, с забором воздуха для горения топлива непосредственно из помещения, в котором теплогенератор установлен;

Определения термина из разных документов: теплогенератор типа «В»

Источник: СП 41-108-2004: Поквартирное теплоснабжение жилых зданий с теплогенераторами на газовом топливе

теплогенератор типа «С»* — теплогенератор с закрытой камерой сгорания, в котором дымоудаление и подача воздуха для горения осуществляются за счет встроенного вентилятора. Система сжигания газового топлива (подача воздуха для горения, камера сгорания, дымоудаление) в этих теплогенераторах газоплотна по отношению к помещениям, в которых они установлены;

___________

* Согласно европейской классификации по CEN/CR /749.2000.

Определения термина из разных документов: теплогенератор типа «С»

Источник: СП 41-108-2004: Поквартирное теплоснабжение жилых зданий с теплогенераторами на газовом топливе

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

Нужно решить контрольную?

Синонимы:

генератор

• тепловычислитель
• теплогенератор (котел)

Полезное

Как работают термоэлектрические генераторы — Applied Thermoelectric Solutions LLC

Рекуперация отработанного тепла делает любой процесс преобразования более эффективным. Это означает, что для получения той же выходной мощности требуется меньше топлива, или то же количество топлива будет производить больше мощности. Термоэлектрические генераторы использовались для рекуперации и утилизации отработанного тепла выхлопных газов автомобилей, сталелитейных заводов, дровяных печей, газовых факелов, свечей, труб с горячей водой, солнечных фотоэлектрических панелей и электроники.

Микрогенерация для датчиков и электроники

Применения термоэлектрических генераторов микрогенерации можно классифицировать по очень маленькому источнику тепла или по большому источнику тепла с очень небольшой разницей температур между окружающей средой и источником тепла. Или где сам термоэлектрический генератор очень маленький. Это приводит к уровням выходной мощности термоэлектрического генератора микроватт или милливатт.

Сбор энергии из тепла тела

Некоторые приложения включают беспроводные сенсорные сети (WSN) для мониторинга окружающей среды, маломощные приложения Интернета вещей (IoT), наручные часы с питанием от тепла тела, фонарики с питанием от тепла тела и медицинские датчики с питанием от тепла тела.

Комбинированное производство тепла и электроэнергии (ТЭЦ)

Комбинированное производство тепла и электроэнергии, или ТЭЦ (также известное как когенерация), представляет собой практику производства электроэнергии из источника тепла и использования отработанного тепла в процессе преобразования энергии для обеспечения некоторого типа нагрев для приготовления пищи, обогрев помещений или предварительный нагрев. Это приводит к очень высокой энергоэффективности, поскольку большая часть тепла, которое обычно теряется впустую, используется для полезных целей.

Некоторые примеры применения термоэлектрических генераторов включают кухонные плиты на биомассе, походные печи и грили.

Солнечная тепловая энергия

Солнечная тепловая энергия использует солнечную энергию, которая концентрируется на горячей стороне термоэлектрического генератора при очень высоких температурах. Окружающий воздух используется для теплоотвода. Дельта высокой температуры повышает эффективность преобразования энергии термоэлектрического генератора.

Концентрированная солнечная энергия для термоэлектрического генератора

Как устроены термоэлектрические генераторы?

Модули термоэлектрических генераторов можно приобрести в готовом виде. Эти модули не предназначены для какого-либо конкретного приложения. Скорее, это продукт «один размер подходит всем». Эти термоэлектрические модули выглядят простыми и удобными в применении. Однако простой внешний вид может привести к очень низкой производительности и высокой стоимости. Без высокого уровня прикладных знаний и инженерного опыта эти модули производят очень мало полезной выходной мощности.

Автомобильный термоэлектрический генератор — Toyota

Применяя некоторые эмпирические правила и собирая собранные вместе детали, большинство любителей получают небольшую электрическую мощность от термоэлектрического генератора. Однако для реальных продуктов и приложений требуются инженерные решения системного уровня. Без инженерного решения многие месяцы или годы проб и ошибок обычно приводят к продукту, который производит слишком мало энергии и / или стоит слишком дорого.

Один инструмент, который можно использовать для проверки конструкции термоэлектрический генератор является моделированием и моделированием . Недавнее исследование моделирования термоэлектрического генератора значительно повысило точность и скорость моделирования термоэлектрического генератора.

Преимущества улучшенного моделирования и симуляции

Экономия средств

• Более низкая стоимость продукта или проекта в течение всего срока службы — непрерывный прототип Итерации и испытания стоят дорого
• Конструктивные проблемы выявляются сейчас Вместо того, чтобы исправлять позже по очень высокой цене

Огромная экономия времени

• Сокращение цикла разработки продукта
• Разработка путем прототипирования и тестирования требует слишком много времени

Делает невозможное возможным

• Исследование сложных систем и взаимодействий, которые не являются линейными или интуитивными
• Многие задачи по разработке продукта требуют больших затрат времени и средств при использовании прототипов и тестов

Лучший дизайн продукта

• Больше продаж, постоянные клиенты и лучшие отзывы о продуктах

Недостатки усовершенствованного моделирования и симуляции

• Доступный опыт моделирования термоэлектрических генераторов (ТЭГ) не распространен
• Более высокие первоначальные затраты, но общая экономия средств
• Нет стандартного подхода. Каждый проект уникален
• Симуляция не может решать проблемы сама по себе. Требуется интерпретация человеком

Сколько энергии может производить термоэлектрический генератор?

Термоэлектрические генераторы полностью масштабируются от микроватт до киловатт и выше. Количество вырабатываемой энергии зависит от характеристик источника тепла, холодоотвода и конструкции термоэлектрического генератора.

Автомобильный термоэлектрический генератор Hyundai

Технические, инженерные и консультационные услуги для вашей идеи, применения или продукта в области термоэлектрического охлаждения или производства термоэлектрической энергии.

• Преодолейте текущую задачу
• Выбирайте самый быстрый, наименее рискованный и самый эффективный путь к своим целям
• Ваша идея до прототипа и далее

Теперь принимаются все криптовалюты, включая биткойн! Свяжитесь с нами для любых дополнительных альтернативных способов оплаты.

Работайте с нами

Ознакомьтесь с нашими услугами

Подпишитесь на нашу рассылку

Адрес электронной почты:

Другие страницы, которые могут вам понравиться

1. Наши услуги
2. Наша работа
3. Как работают термоэлектрические генераторы
4. Медицинская термоэлектрика
5. Моделирование и симуляция термоэлектрического генератора — 8 вещей, которые нужно знать
6. Мы выиграли инновационный конкурс по использованию термоэлектрических генераторов
7. Импульсная термоэлектричество
8. Переходная термоэлектричество
9. Мы судили конкурс инноваций NASA Tech Briefs
10. Прикладные термоэлектрические решения отмечены наградой «Выбор редакции»

Нравится этот пост?

Понравился пост? Не нравится пост? Пожалуйста, оставьте комментарий ниже! И поделиться в социальных сетях

термоэлектрический генератор | Британика

термоэлектрический генератор

Все СМИ

Похожие темы:

преобразование энергии радиатор

Просмотреть все связанные материалы →

термоэлектрический генератор

, любое из класса твердотельных устройств, которые либо преобразуют тепло непосредственно в электричество, либо преобразуют электрическую энергию в тепловую энергию для нагрева или охлаждения. Такие устройства основаны на термоэлектрических эффектах, связанных с взаимодействием потоков тепла и электричества через твердые тела.

Все термоэлектрические генераторы имеют одинаковую базовую комплектацию, как показано на рисунке. Источник тепла обеспечивает высокую температуру, и тепло проходит через термоэлектрический преобразователь к радиатору, температура которого поддерживается ниже температуры источника. Перепад температур на преобразователе создает постоянный ток (DC) на нагрузку ( R _L ), имеющие напряжение на клеммах ( V ) и ток на клеммах ( I ). Промежуточный процесс преобразования энергии отсутствует. По этой причине термоэлектрическая генерация электроэнергии классифицируется как прямое преобразование энергии. Количество произведенной электроэнергии определяется как

I ² R _L или V I .

Уникальным аспектом термоэлектрического преобразования энергии является то, что направление потока энергии является обратимым. Так, например, если нагрузочный резистор удален и заменен источником постоянного тока, термоэлектрическое устройство, показанное на рисунке, можно использовать для отвода тепла от элемента «источника тепла» и снижения его температуры. В этой конфигурации запускается обратный процесс преобразования энергии термоэлектрических устройств, использующий электроэнергию для перекачки тепла и производства холода.

Эта обратимость отличает термоэлектрические преобразователи энергии от многих других систем преобразования, таких как термоэлектронные преобразователи энергии. Входная электрическая мощность может быть напрямую преобразована в перекачиваемую тепловую энергию для обогрева или охлаждения, или входная тепловая мощность может быть преобразована непосредственно в электрическую энергию для освещения, работы электрооборудования и других работ. Любое термоэлектрическое устройство может применяться в любом режиме работы, хотя конструкция конкретного устройства обычно оптимизируется для его конкретного назначения.

Викторина «Британника»

Энергия и ископаемое топливо

От ископаемого топлива и солнечной энергии до электрических чудес Томаса Эдисона и Николы Теслы — мир живет за счет энергии. Используйте свои природные ресурсы и проверьте свои знания об энергии в этой викторине.

Систематические исследования термоэлектричества начались примерно между 1885 и 1910 годами. К 1910 году Эдмунд Альтенкирх, немецкий ученый, удовлетворительно рассчитал потенциальную эффективность термоэлектрических генераторов и определил параметры материалов, необходимых для создания практических устройств. К сожалению, металлические проводники были единственными материалами, доступными в то время, что делало невозможным создание термоэлектрических генераторов с КПД более 0,5%. К 1940 был разработан полупроводниковый генератор с эффективностью преобразования 4%. После 1950 года, несмотря на активизацию исследований и разработок, повышение эффективности производства термоэлектрической энергии было относительно небольшим: к концу 1980-х годов КПД составлял немногим более 10 процентов.

Чтобы значительно превзойти этот уровень производительности, потребуются лучшие термоэлектрические материалы. Тем не менее некоторые маломощные разновидности термоэлектрических генераторов имеют большое практическое значение. Те, которые работают на радиоактивных изотопах, являются наиболее универсальными, надежными и обычно используемыми источниками энергии для изолированных или удаленных объектов, например, для записи и передачи данных из космоса.

Основные типы термоэлектрических генераторов

Термоэлектрические генераторы различаются по геометрии в зависимости от типа источника тепла и радиатора, потребляемой мощности и предполагаемого использования. Во время Второй мировой войны некоторые термоэлектрические генераторы использовались для питания портативных передатчиков связи. В период с 1955 по 1965 год в полупроводниковые материалы и электрические контакты были внесены существенные улучшения, что расширило область практического применения. На практике многим устройствам требуется стабилизатор напряжения для преобразования выходного напряжения генератора в полезное напряжение.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Генераторы

были сконструированы для использования природного газа, пропана, бутана, керосина, топлива для реактивных двигателей и древесины, и это лишь некоторые из источников тепла. Коммерческие устройства обычно имеют выходную мощность от 10 до 100 Вт. Они предназначены для использования в отдаленных районах в таких приложениях, как навигационные средства, системы сбора данных и связи, а также катодная защита, которая предотвращает коррозию металлических трубопроводов и морских сооружений электролизом.

Солнечные термоэлектрические генераторы с некоторым успехом использовались для питания небольших ирригационных насосов в отдаленных районах и слаборазвитых регионах мира. Описана экспериментальная система, в которой теплая поверхностная вода океана используется в качестве источника тепла, а более холодная глубинная вода океана — в качестве поглотителя тепла. Солнечные термоэлектрические генераторы были разработаны для обеспечения электроэнергией орбитальных космических аппаратов, хотя они не смогли конкурировать с кремниевыми солнечными элементами, которые имеют более высокий КПД и меньший удельный вес. Однако внимание было уделено системам, использующим как тепловую откачку, так и выработку электроэнергии для теплового контроля орбитальных космических аппаратов. Используя солнечное тепло с обращенной к Солнцу стороны космического корабля, термоэлектрические устройства могут генерировать электроэнергию для использования другими термоэлектрическими устройствами в темных областях космического корабля и для отвода тепла от корабля.

Генераторы на ядерном топливе

Продукты распада радиоактивных изотопов могут быть использованы в качестве высокотемпературного источника тепла для термоэлектрических генераторов. Поскольку материалы термоэлектрических устройств относительно невосприимчивы к ядерному излучению и поскольку источник может работать в течение длительного периода времени, такие генераторы являются полезным источником энергии для многих автономных и удаленных приложений.
