Температурный датчик: Датчики температуры в автомобиле: общая информация. Как устроены температурные датчики: какие они бывают

Характеристики

• Диапазон измерений: 0 ~ 600°С
• Диаметр датчика: 4.5 мм
• Корпус: нержавеющая сталь
• Крепление: замковое соединение Ø11.5 мм
• Адаптер крепления с резьбой М12
• Длина провода: 3м
• Изоляция провода: стальная оплетка

Основной принцип работы термопары заключается в термоэлектрическом эффекте, или иначе эффект Зеебека. В нём говорится, что когда проводник подвергается воздействию, то его сопротивление и напряжение изменяются.

Принцип действия термопары состоит в том, что если соединить последовательно два разнородных металлических проводника, то при этом образуется замкнутая электрическая цепь. Если затем нагреть это соединение, то в цепи возникает электродвижущая сила (термо-ЭДС). Под ее воздействием в замкнутой цепи и возникает электрический ток.

Термопара типа «К» создаются на основе сплава хромеля и алюминия. Такой сплав обладает производительностью до 41мкВ/»С. Температурный диапазон использования от -200 до +1350 градусов по Цельсию. В неокисляющих и инертных условиях датчики типа «К» используются до 1260 градусов.

Похожие позиции

Датчики температуры. Виды и работа. Как выбрать и применение

Датчики температуры нужны для того, чтобы проконтролировать температуру в помещении, жидкости, твердого объекта или расплавленного металла.

Основой действия температурных датчиков в автоматизированном управлении является изменение температуры в электрический сигнал. Это обуславливает преимущества электрических измерений: результаты легко передавать по сети, скорость передачи может быть достаточно высокой. Величины могут преобразовываться друг в друга и обратно. Цифровой код создает повышенную точность замера, скорость и чувствительность.

Термопара представляет собой две проволоки из разных металлов, спаянных между собой. При разности температур между горячим и холодным концом в цепи возникает электрический ток. Величина этого электрического тока зависит от термоэлектрической силы термопары, составляет от 40 до 60 мкВ, в зависимости от материала термопары. Материал термопары может быть разным. Это могут быть никель-хромовые, хромо-алюминиевые, железо-никелевые, железо-константановые и т.д.

Термопара является высокоточным датчиком температуры, однако эту точность достаточно проблематично снять. Термопара является относительным датчиком температуры, уровень ее напряжения имеет зависимость от температурной разности между спаями. При этом холодный спай находится при комнатной температуре или при какой-либо другой.

Рассмотрим работу термопары ближе. Есть две термопары и две температуры горячего и холодного конца. Соответственно ЭДС зависит от разности температур. Температуру холодного спая необходимо компенсировать. Аппаратным способом компенсации является использование второй термопары, которая помещена в заранее известную температуру.

Программным способом компенсации является использование другого датчика температуры, на этот раз абсолютного, который помещается в изотермическую камеру вместе с холодными спаями и контролирует их температуру с заданной точностью. Имеются трудности снятия данных с термопары.

Во-первых, она нелинейная. В ГОСТе заботливо введены коэффициенты полинома для перевода ЭДС в температуру и обратно. Эти полиномы большого порядка, но ничто не запрещает спокойно их посчитать силами контроллера.

Во-вторых, другая проблема заключается в том, что термо-ЭДС термопары измеряется в единицах и сотнях микровольт. Соответственно, использование широко доступных аналогоцифровых преобразователей приведет к полному провалу. Нужны прецизионные многоразрядные малошумящие аналогоцифровые преобразователи для того, чтобы использовать термопару в своих конструкциях.

Гораздо более простым способом измерения стало применение терморезисторов. Они работают на зависимости сопротивления материалов от внешней температуры. Металлические термометры сопротивления, в частности платиновые обладают очень высокой точностью и линейностью. Термометры сопротивления определяются двумя основными характеристиками.

Это базовое сопротивление термометра при определенной температуре. В ГОСТе базовым сопротивлением считается сопротивление при 0 градусах по Цельсию. ГОСТ рекомендует использование нескольких номиналов сопротивлений в Омах и температурный коэффициент, который определяется как разность сопротивлений нашей температуры и при 0 градусов, деленной на нашу температуру и t нуля градусов, умноженную на единицу, деленную на базовое сопротивление.

В ГОСТе на терморезисторы вы найдете температурный коэффициент для различных термометров из платины, меди и никеля. Кроме того, там присутствуют коэффициенты полинома для расчета температуры из текущего сопротивления резистора. Одной из проблем термометров сопротивления является очень низкий температурный коэффициент сопротивления. Однако, измерять сопротивление с высокой точностью гораздо проще, чем очень малые значения напряжения в отличие от термопар.

Одним из способов измерения сопротивления является включение нашего термосопротивления в цепь источника тока и измерение дифференциального напряжения. Использование полупроводников даст нам температурный коэффициент доли единицы процента, их гораздо проще измерять с помощью аналогоцифровых преобразователей. Есть интегральные микросхемы датчиков температуры, аналоговый выход которых уже соответствует питаемому напряжению. Такие датчики температуры можно напрямую подключать к аналогоцифровому преобразователю и спокойно оцифровывать его с помощью восьми- или десятибитного АЦП.

Помимо интегральных схем с выходом, существуют датчики с цифровым интерфейсом. Одним из популярных датчиков является комбинированный датчик температуры и влажности серии SHT1. Этот датчик позволяет измерять температуру с точностью + 2 градуса и влажность с точностью + 5 градусов. Главной проблемой данного датчика температуры является то, что там решили оптимизировать интерфейс. Он позволяет подключать параллельные устройства.

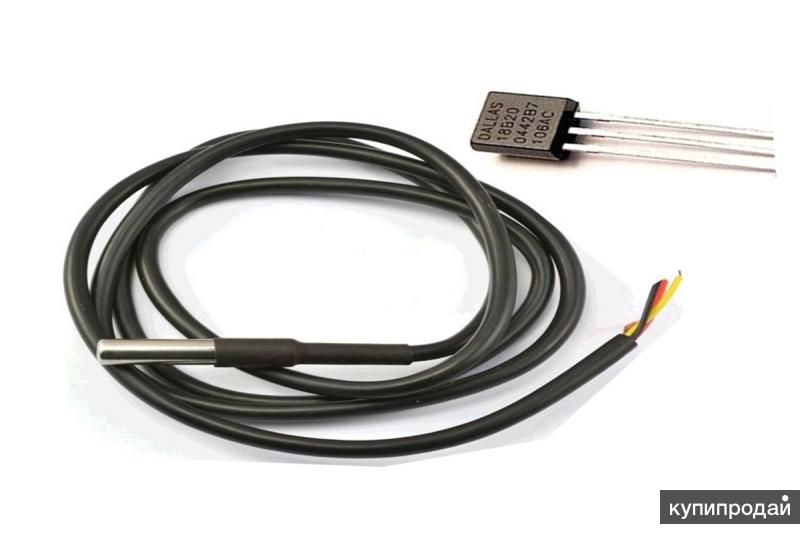

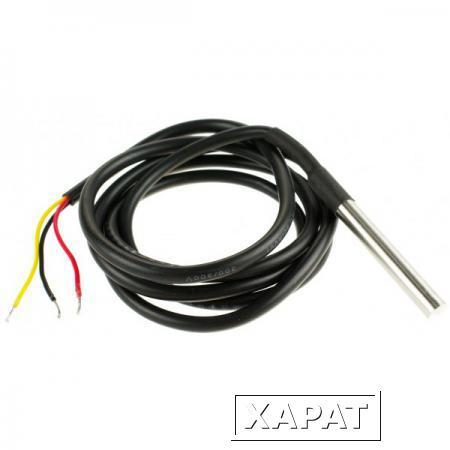

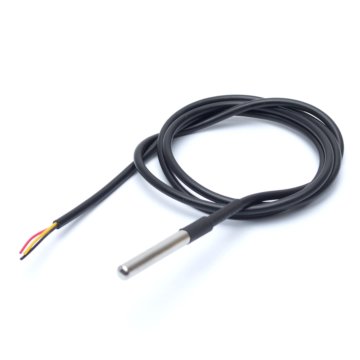

Цифровой датчик температуры DS18B20, который представляет собой трехвыводную микросхему, позволяет с высокой точностью до 0,5 градуса получать температуру с множеством параллельно работающих датчиков. В этом датчике широкий интервал температур от -55 до +125 градусов. Основной его недостаток – медлительность. Вычисления с максимальной точностью он делает за 750 мс. Ввиду инерционности корпуса датчика температуры опрашивать его нет никакого смысла.

В этом датчике имеется специальная тонкая пленка, поглощающая инфракрасные излучения, тем самым нагревающаяся. Такие бесконтактные термосенсоры используются в тепловизорах. Там имеется не один тепловой датчик, а матрица. Они позволяют на расстоянии до 3 метров детектировать тепловой объект.

Для того, чтобы измерить температуру в интервале -80 +250 градусов применяют кварцевые преобразователи. Они работают на частотной зависимости кварца от температуры. Действие датчиков происходит на частотной зависимости. Функция преобразователя меняется от расположения среза по осям кристалла.

Кварцевые датчики работают с высокой чувствительностью, разрешением, стабильностью. Эти свойства делают их перспективными в использовании. Они получили большое распространение в цифровых термометрах.

Работа шумовых датчиков заключается на зависимости шумовой разности потенциалов на резисторе от температуры. Практически реализовать способ измерения температуры шумовыми датчиками можно, сделав сравнение шумов 2-х одинаковых резисторов, один находится при определенной температуре, 2-й при измеряемой температуре. Шумовые датчики температуры применяются для температурного интервала -270 -1100 градусов.

Преимуществом шумовых датчиков стала возможность измерения температуры в термодинамике на вышеописанной закономерности. Но это осложнено трудным измерением напряжения шума, так как оно мало и сравнимо с шумом усилителя.

Термометры ЯКР работают за счет действия градиента поля тока решетки кристалла и момента ядра, которое вызвано отклонением заряда от симметрии сферы. Это создает процессию ядер. Частота имеет зависимость от градиента поля решетки. Для разных веществ имеет величину до тысяч МГц. Градиент зависит от температуры, с ее возрастанием частота ЯКР уменьшается.

Датчики температуры ЯКР образуют ампулу с веществом, помещенную в обмотку индуктивности, которая соединена с контуром генератора. Когда частота генератора совпадает с частотой ЯКР, то энергия генератора поглощается. Допуск замера температуры -263 градуса равен

Объемные датчики действуют на расширении и сжатии веществ при изменении температуры. Диапазон действия преобразователей определяется, насколько стабильны свойства материалов. Датчиками делают измерения температуры в интервале -60 -400 градусов. Допуск измерения составляет от 1 до 5%. Интервал работы датчика с жидкостью может зависеть от температуры закипания и замерзания. Погрешности измерения датчиков на жидкости от 1 до 3%, определяются температурой среды.

Нижняя граница измерения преобразователей на газе определяется температурой перехода газа в жидкое состояние, верхняя граница – стойкостью баллона к воздействию температуры.

• Диапазон рабочей температуры.
• Возможность погружения датчика в объект измерения или среду. Если это невозможно, то лучше выбрать пирометр или термометр.
• Условия проведения замеров. Если нужно измерять в агрессивной среде, то надо выбирать датчик в коррозионностойком корпусе, или бесконтактного типа. Также следует определить наличие давления, влажности и т.д.
• Время работы датчика до калибровки или замены. Многие датчики не могут долго и стабильно работать (термисторы).
• Величина сигнала выхода. Существуют датчики температуры, выдающие сигнал по току, или в градусах.
• Технические данные: погрешность, разрешение, напряжение, время сработки. Для полупроводников важен тип корпуса.

Похожие темы:

• Терморегуляторы. Виды и работа. Применение и особенности
• Термостаты. Виды и работа. Устройство и применение. Особенности
• Элементы Пельтье. Работа и применение. Обратный эффект

Как использовать датчик температуры Apple Watch Series 8

Наиболее значительным улучшением Apple Watch Series 8 этого года является добавление нового датчика температуры запястья. Это первый новый датчик здоровья, появившийся в Apple Watch с тех пор, как в Series 6 была добавлена ​​поддержка определения уровня кислорода в крови. Он также присоединяется к обнаружению автомобильных аварий как одна из двух функций, которые отличают новые Apple Watch от прошлогодней модели.

Содержимое

• Датчик температуры тела
• Отслеживание цикла
• Отслеживание сна

Однако Apple разрешает использовать новые возможности измерения температуры только для двух очень специфических областей мониторинга состояния здоровья, и нет никаких признаков того, что сторонние разработчики будут иметь к ним какой-либо доступ.

Хотя приложений для нового датчика температуры на данный момент довольно мало, есть некоторая надежда, что Apple сможет расширить возможности датчика в будущих обновлениях WatchOS или, по крайней мере, создать API, которым смогут воспользоваться сторонние приложения. . Тем не менее, важно понимать ограничения технологии, которые мешают ей стать полноценным термометром.

Датчик температуры тела

Когда мы впервые услышали сообщения о работе Apple над датчиком температуры для Apple Watch, многие надеялись, что он будет достаточно сложным, чтобы обеспечить работу широкого спектра медицинских приложений. Идея измерять температуру тела на запястье открыла множество возможностей, от наблюдения за общим состоянием здоровья до обнаружения ранних признаков инфекции.

Тем не менее, быстро стало очевидно, что человеческое тело работает не так, как удобно для датчика температуры на запястье. Есть причина, по которой медицинские работники измеряют вашу температуру во рту, ухе или менее удобных частях тела. Чтобы получить хорошее представление о внутренней температуре тела, вам нужно находиться достаточно близко к ядру тела.

Поскольку Apple Watch носят на запястье, они исключают возможность использования температурного датчика, который может надежно определить, есть ли у вас лихорадка. Просто невозможно получить объективно точные показания температуры конечности.

Именно поэтому Apple не стала называть новую функцию «датчиком температуры тела». В большей части документации Apple вы увидите, что он упоминается либо как «датчик температуры запястья», либо просто как «датчик температуры». Он измеряет не реальную температуру тела, а только температуру на запястье.

Для этого Apple Watch Series 8 и Ultra оснащены двумя отдельными датчиками температуры, один из которых расположен на задней панели, а другой — прямо под дисплеем.

Отслеживание цикла

Тем не менее, оказывается, этого достаточно для включения некоторых ценных функций. Apple Watch могут быть не в состоянии определить вашу температуру в абсолютных градусах, но они могут установить базовую «нормальную» температуру, а затем записать, когда она поднимается выше или падает ниже нормы. Это поддается функции, которая особенно полезна для многих женщин.

Когда в 2014 году Apple представила оригинальные Apple Watch и их систему HealthKit, они подверглись широкой критике за отсутствие каких-либо функций, связанных с репродуктивным здоровьем женщин. Приложение Apple Health могло отслеживать потребление самых малоизвестных витаминов и минералов, но в нем не было места для женщин, чтобы записывать свои менструальные периоды.

Apple быстро отреагировала на это в следующем году, выпустив iOS 9 и WatchOS 2, а к моменту выхода WatchOS 6 в 2019 году компания взяла на себя еще более серьезные обязательства по охране женского здоровья, выпустив специальное приложение Cycle Tracking.

Новое приложение было весьма полезным для женщин, которые хотели где-то записывать информацию, связанную с их менструальными циклами. Тем не менее, это все еще был полностью ручной процесс. Женщины должны были специально вводить статистику, такую ​​как базальная температура тела или результаты теста на овуляцию. Оттуда он мог предсказывать окна фертильности и предоставлять другие сведения о здоровье, но он был настолько надежен, насколько надежны данные, которые вы в него вложили.

Датчик температуры на Apple Watch Series 8 (и Apple Watch Ultra) избавляет от многих догадок. После овуляции происходит измеримое изменение температуры тела женщины, и новый датчик на Apple Watch может обнаружить это, чтобы предоставить ретроспективную оценку того, когда произошла овуляция — без необходимости снимать показания температуры вручную и вводить их в приложение Cycle Tracking.

Это многообещающая функция для всех, кто пытается зачать ребенка или просто хочет больше узнать о своих менструальных циклах. Однако не ожидайте, что он будет работать прямо из коробки; вашим Apple Watch нужно время, чтобы сначала узнать вас.

Поскольку датчик температуры может обнаруживать только различия, Apple Watch должны сначала установить твердую базовую линию, чтобы определить вашу нормальную температуру и когда обычно происходят изменения. Это означает, что нужно постоянно носить Apple Watch в течение как минимум двух менструальных циклов, чтобы собрать необходимые данные о температуре запястья.

Кроме того, для предотвращения ложных показаний при повседневной деятельности данные о температуре запястья записываются только во время сна. Это означает, что вам нужно будет носить Apple Watch каждую ночь с включенным режимом Sleep Focus в течение как минимум двух месяцев, прежде чем вы получите оценку овуляции. Также полезно, если вы уже точно регистрировали свои месячные в приложении «Отслеживание цикла», чтобы дать Apple Watch подсказку о том, когда с большей вероятностью произойдет овуляция.

Поскольку Apple Watch были выпущены менее месяца назад, еще слишком рано говорить о том, насколько хорошо они будут работать в реальных условиях. Надеюсь, в ближайшем будущем мы начнем получать практические обзоры. В то же время Apple отмечает, что отслеживание цикла не следует использовать как форму контроля над рождаемостью или как способ диагностики состояния здоровья без посещения врача.

Отслеживание сна

С учетом того, что Apple делает упор на датчик температуры для прогнозирования менструаций и фертильности у женщин, легко отмахнуться от новой функции как от совершенно бесполезной для людей, у которых нет яичников.

Однако оказывается, что Apple Watch записывает данные о температуре вашего запястья независимо от того, настроили ли вы отслеживание цикла, и они рады предложить эти данные как часть результатов отслеживания вашего ночного сна.

Если вы регулярно носите Apple Watch перед сном для отслеживания сна, Series 8 (или Ultra) будет измерять температуру вашего запястья во время сна, снимая показания каждые пять секунд, чтобы получить сводную температуру за ночь. После пяти ночей сна не менее четырех часов каждую ночь вы сможете увидеть диаграмму, показывающую, насколько сильно ваша температура колеблется от ночи к ночи.

Данные о температуре запястья можно найти в приложении iPhone Health в разделе «Измерения тела». Он также отображается в разделе сравнения ваших данных отслеживания сна. В течение первых пяти дней ношения Apple Watch перед сном вы увидите только примечание о том, что требуются дополнительные данные, но как только данных будет достаточно, вы получите ретроактивную оценку, включающую эти первые пять дней.

Apple не дает подробного представления о том, как интерпретировать эти данные, предполагая только, что они могут «дать представление о вашем благополучии». Тем не менее, это интересный показатель для тех, кто любит отслеживать каждую деталь своего здоровья. Это также может оказаться полезным для вашего врача в диагностике конкретной проблемы или заболевания. Хотя Apple отмечает, что колебания до 1,8 градуса являются обычным явлением, более экстремальные колебания могут быть признаком того, что вам нужно обратиться к врачу.

Рекомендации редакции

• Лучшие умные часы 2022 года: Apple Watch Series 8, Galaxy Watch 5 и другие
• Обзор обзора Apple Watch Ultra: действительно любопытный зверь
• Руководство по покупке Apple Watch Ultra: все, что вам нужно знать
• Подойдут ли ваши старые ремешки Apple Watch к Apple Watch Ultra?
• Являются ли Apple Watch Series 8 водонепроницаемыми?

Датчики температуры: типы, принципы работы и области применения

Все мы используем датчики температуры в повседневной жизни, будь то термометры, бытовые водонагреватели, микроволновые печи или холодильники. Обычно датчики температуры имеют широкий спектр применения, в том числе геотехнический мониторинг.

Температурные датчики представляют собой простой прибор, который измеряет степень нагревания или холода и преобразует ее в удобочитаемую единицу измерения. Но задумывались ли вы когда-нибудь, как измеряется температура почвы, скважин, огромных бетонных дамб или зданий? Ну, это достигается с помощью некоторых специализированных датчиков температуры.

Датчики температуры предназначены для регулярной проверки бетонных конструкций, мостов, железнодорожных путей, почвы и т. д.

Здесь мы расскажем вам, что такое датчик температуры, как он работает, где используется и каковы его разновидности.

Что такое датчики температуры?

Датчик температуры представляет собой устройство, обычно термопару или резистивный датчик температуры, который обеспечивает измерение температуры в читаемой форме посредством электрического сигнала.

Термометр — это самая простая форма измерителя температуры, которая используется для измерения степени нагревания и охлаждения.

Измерители температуры используются в геотехнической области для мониторинга бетона, конструкций, грунта, воды, мостов и т. д. на предмет их структурных изменений, вызванных сезонными колебаниями.

Термопара (Т/Т) изготовлена ​​из двух разнородных металлов, которые генерируют электрическое напряжение, прямо пропорциональное изменению температуры. RTD (датчик температуры сопротивления) представляет собой переменный резистор, который изменяет свое электрическое сопротивление прямо пропорционально изменению температуры точным, воспроизводимым и почти линейным образом.

Что делают датчики температуры?

Датчик температуры — это устройство, предназначенное для измерения степени нагревания или холода объекта. Работа измерителя температуры зависит от напряжения на диоде. Изменение температуры прямо пропорционально сопротивлению диода. Чем ниже температура, тем меньше сопротивление, и наоборот.

Сопротивление диода измеряется и преобразуется в удобочитаемые единицы измерения температуры (Фаренгейты, Цельсия, Цельсия и т. д.) и отображается в числовой форме над единицами измерения. В области геотехнического мониторинга эти датчики температуры используются для измерения внутренней температуры конструкций, таких как мосты, плотины, здания, электростанции и т. д.

Для чего используется датчик температуры? | Каковы функции датчика температуры?

Существует множество типов датчиков температуры, но наиболее распространенный способ их классификации основан на способе подключения, который включает в себя контактные и бесконтактные датчики температуры.

Контактные датчики включают термопары и термисторы, поскольку они находятся в непосредственном контакте с измеряемым объектом. Принимая во внимание, что бесконтактные датчики температуры измеряют тепловое излучение, испускаемое источником тепла. Такие измерители температуры часто используются в опасных средах, таких как атомные электростанции или тепловые электростанции.

В геотехническом мониторинге датчики температуры измеряют теплоту гидратации в массивных бетонных конструкциях. Их также можно использовать для мониторинга миграции грунтовых вод или просачивания. Одной из наиболее распространенных областей, где они используются, является отверждение бетона, потому что он должен быть относительно теплым, чтобы правильно схватываться и отвердевать. Сезонные колебания вызывают расширение или сжатие структуры, тем самым изменяя ее общий объем.

Как работает датчик температуры?

Основным принципом работы датчиков температуры является напряжение на клеммах диода. Если напряжение увеличивается, температура также повышается, что сопровождается падением напряжения между выводами транзистора базы и эмиттера в диоде.

Кроме того, Encardio Rite имеет датчик температуры с вибрирующей проволокой, работающий по принципу изменения напряжения при изменении температуры.

Измеритель температуры с вибропроводом разработан по принципу, согласно которому разнородные металлы имеют разный коэффициент линейного расширения при изменении температуры.

Он в основном состоит из магнитной натянутой проволоки с высокой прочностью на растяжение, два конца которой прикреплены к любому разнородному металлу таким образом, что любое изменение температуры непосредственно влияет на натяжение проволоки и, таким образом, на ее собственную частоту вибрации .

Отличным металлом в случае измерителя температуры Encardio Rite является алюминий (алюминий имеет больший коэффициент теплового расширения, чем сталь). другие датчики с вибрирующей проволокой также могут использоваться для контроля температуры.

Изменение температуры воспринимается специально разработанным вибрационным проводным датчиком Encardio Rite и преобразуется в электрический сигнал, который передается в виде частоты на блок считывания.

Частота, которая пропорциональна температуре и, в свою очередь, натяжению σ в проводе, может быть определена следующим образом:

f = 1/2 [σg/ρ] / 2l Гц :

σ = натяжение проволоки

g = ускорение свободного падения

ρ = плотность провода

l = длина провода

Какие существуют типы датчиков температуры?

Доступны датчики температуры различных типов, форм и размеров. Существует два основных типа датчиков температуры:

Датчики температуры контактного типа : Есть несколько измерителей температуры, которые измеряют степень нагревания или холода объекта при непосредственном контакте с ним. Такие датчики температуры относятся к категории контактных. Их можно использовать для обнаружения твердых тел, жидкостей или газов в широком диапазоне температур.

Датчики температуры бесконтактного типа : Эти типы измерителей температуры не находятся в прямом контакте с объектом, а измеряют степень тепла или холода посредством излучения, испускаемого источником тепла.

Контактные и бесконтактные датчики температуры подразделяются на:

Термостаты

Термостат представляет собой датчик температуры контактного типа, состоящий из биметаллической пластины, состоящей из двух разнородных металлов, таких как алюминий, медь, никель или вольфрам.

Разница в коэффициентах линейного расширения обоих металлов заставляет их производить механическое изгибающее движение при воздействии тепла.

Термисторы

Термисторы или термочувствительные резисторы меняют свой внешний вид при изменении температуры. Термисторы изготовлены из керамического материала, такого как оксиды никеля, марганца или кобальта, покрытые стеклом, что позволяет им легко деформироваться.

Большинство термисторов имеют отрицательный температурный коэффициент (NTC), что означает, что их сопротивление уменьшается с повышением температуры. Но есть несколько термисторов, которые имеют положительный температурный коэффициент (PTC), и их сопротивление увеличивается с повышением температуры.

Резистивные датчики температуры (RTD)

RTD представляют собой точные датчики температуры, изготовленные из проводящих металлов высокой чистоты, таких как платина, медь или никель, намотанных в катушку. Электрическое сопротивление RTD изменяется аналогично термистору.

Термопары

Одним из наиболее распространенных датчиков температуры являются термопары из-за их широкого рабочего диапазона температур, надежности, точности, простоты и чувствительности.

Термопара обычно состоит из двух спаев разнородных металлов, таких как медь и константан, сваренных или обжатых вместе. Один из этих спаев, известный как холодный спай, поддерживается при определенной температуре, а другой — измерительный спай, известный как горячий спай.

При воздействии температуры на переходе возникает падение напряжения.

Термистор с отрицательным температурным коэффициентом (NTC)

Термистор — это, по сути, чувствительный датчик температуры, который точно реагирует даже на незначительные изменения температуры. Он обеспечивает огромное сопротивление при очень низких температурах. Это означает, что как только температура начинает повышаться, сопротивление начинает быстро падать.

Из-за большого изменения сопротивления на градус Цельсия даже небольшое изменение температуры точно отображается термистором с отрицательным температурным коэффициентом (NTC). Из-за этого экспоненциального принципа работы требуется линеаризация. Обычно они работают в диапазоне от -50 до 250 °C.

Полупроводниковые датчики

Полупроводниковый датчик температуры работает с двойными интегральными схемами (ИС). Они содержат два одинаковых диода с чувствительными к температуре характеристиками напряжения и тока для эффективного измерения изменений температуры.

Однако они дают линейный выходной сигнал, но менее точны при температуре от 1 °C до 5 °C. Они также демонстрируют самый медленный отклик (от 5 до 60 с) в самом узком диапазоне температур (от -70 °C до 150 °C).

Датчик температуры с вибрационным проводом, модель ETT-10V

Измеритель температуры с вибропроводом Encardio Rite модели ETT-10V используется для измерения внутренней температуры бетонных конструкций или воды. Он имеет разрешение лучше 0,1 ° C и работает аналогично датчику температуры термопары. Он также имеет диапазон высоких температур от -20 ^o до 80 ^o  C. Пт 100 Ассортимент -20 ^o  до 80 ^o  C Точность стандарт ± 0,5 % полной шкалы; ± 0,1 % полной шкалы опционально Размеры (Φ x Д) 34 х 168 мм

Термисторный датчик сопротивления модели ETT-10TH

Датчик температуры сопротивления Encardio Rite модели ETT-10TH представляет собой небольшой водонепроницаемый датчик температуры для измерения температуры от –20 до 80°C. Благодаря низкой тепловой массе он имеет быстрое время отклика.

Датчик температуры сопротивления модели ETT-10TH специально разработан для измерения температуры поверхности стали и измерения температуры поверхности бетонных конструкций. ETT-10TH может быть встроен в бетон для измерения объемной температуры внутри бетона и может работать даже в погруженном состоянии под водой.

Датчики температуры сопротивления ETT-10TH полностью взаимозаменяемы. Показания температуры не будут отличаться более чем на 1°C в указанном диапазоне рабочих температур. Это позволяет использовать один индикатор с любым датчиком ETT-10TH без повторной калибровки.

Вибрационный проводной индикатор модели EDI-51V компании Encardio Rite при использовании с ETT-10TH непосредственно показывает температуру зонда в градусах Цельсия.

Как работает термистор сопротивления модели ETT-10TH?

Температурный датчик ETT-10TH состоит из термистора с кривой зависимости сопротивления от температуры, залитого эпоксидной смолой и заключенного в медную трубку для более быстрого теплового отклика и защиты от окружающей среды. Трубка сплющена на конце, чтобы ее можно было закрепить на любой достаточно плоской металлической или бетонной поверхности для измерения температуры поверхности.

Плоский наконечник зонда можно прикрепить к большинству поверхностей с помощью легкодоступных двухкомпонентных эпоксидных клеев. При желании зонд также можно прикрепить болтами к поверхности конструкции.

Температурный датчик снабжен четырехжильным кабелем, используемым в качестве стандарта во всех вибропроволочных тензодатчиках Encardio Rite. Провода белого и зеленого цветов используются для термистора, аналогичного другим датчикам Encardio Rite с вибрирующим проводом.

Пара красных и черных проводов не используется. Единая цветовая схема для разных датчиков облегчает безошибочное соединение с терминалом регистратора данных.

Характеристики модели ETT-10TH

Датчик температуры RTD модели ETT-10PT

Датчик температуры ETT-10PT RTD (датчик температуры сопротивления) состоит из керамического резистивного элемента (Pt. 100) с европейской калибровкой кривой DIN IEC 751 (ранее DIN 43760). Элемент сопротивления размещен в прочной трубке из нержавеющей стали с закрытым концом, которая защищает элемент от влаги.

Как работает датчик температуры RTD модели ETT-10PT?

Датчик температуры сопротивления работает по принципу, согласно которому сопротивление датчика зависит от измеренной температуры. Платиновый RTD имеет очень хорошую точность, линейность, стабильность и воспроизводимость.

Датчик температуры сопротивления модели ETT-10PT поставляется с трехжильным экранированным кабелем. Красный провод обеспечивает одно соединение, а два черных провода вместе обеспечивают другое. Таким образом достигается компенсация сопротивления выводов и изменения сопротивления выводов от температуры. Показания датчика температуры сопротивления можно легко считывать с помощью цифрового индикатора температуры RTD.

Нажмите кнопку редактирования, чтобы изменить этот текст. Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

Технические характеристики термометра сопротивления модели ETT-10PT

Термопара Encardio Rite

Encardio Rite предлагает Т-образную термопару (медь-константан) для измерения внутренней температуры в бетонных конструкциях. Он состоит из двух разнородных металлов, соединенных вместе на одном конце. Когда соединение двух металлов нагревается или охлаждается, возникает напряжение, которое можно соотнести с температурой.

Термопарное измерение состоит из провода термопары с двумя разнородными проводниками (медь-константан), соединенными на одном конце для образования горячего спая. Этот конец герметизируется от коррозии и размещается в требуемых местах измерения температуры.

Другой конец провода термопары соединяется с подходящим разъемом термопары для образования холодного спая. Показания термопары отображают прямое показание температуры в месте установки и автоматически компенсируют температуру холодного спая.

Технические характеристики термопары Encardio Rite

Тип провода	Т-медь-константан
Изоляция провода	PFA ТефлонC
Температура горячего спая	До 260 или C (макс. )
Тип разъема Миниатюрный	Стеклонаполненный нейлон
Рабочая температура	-20 o  до 100 o C
Температура холодного спая	Окружающая среда

Где используется датчик температуры?

Области применения датчика температуры включают:

1. Датчики температуры используются для проверки проектных допущений, которые способствуют более безопасному и экономичному проектированию и строительству.
2. Они используются для измерения повышения температуры в процессе твердения бетона.
3. Они могут измерять температуру горных пород вблизи резервуаров для хранения сжиженного газа и операций по замораживанию грунта.
Датчики температуры
4. также могут измерять температуру воды в резервуарах и скважинах.
5. Его можно использовать для интерпретации связанных с температурой изменений напряжения и объема в плотинах.
6. Их также можно использовать для изучения влияния температуры на другие установленные приборы.

Преимущества датчиков температуры Encardio Rite

1. Датчик температуры Encardio Rite является точным, недорогим и чрезвычайно надежным.
2. Они подходят как для поверхностного монтажа, так и для встроенных приложений.
3. Низкая тепловая масса обеспечивает более быстрое время отклика.
4. Вибрационный датчик температуры полностью взаимозаменяем; один индикатор может считывать все датчики.
5. Имеет защищенный от непогоды корпус со степенью защиты IP-68.
6. Они поставляются с легкодоступными индикаторами для прямого отображения температуры.
7. Датчики температуры обладают отличной линейностью и гистерезисом.
8. Технология вибрирующей проволоки обеспечивает долговременную стабильность, быстрое и легкое считывание.
9. Датчики герметичны с помощью электронно-лучевой сварки с вакуумом внутри около 1/1000 Торр.
10. Они подходят для удаленного считывания, сканирования, а также регистрации данных.
