Температурные датчики – принцип действия и сфера применения 🚩 датчики температуры принцип работы 🚩 Разное

Датчики температуры. Виды и работа. Как выбрать и применение

Датчики температуры нужны для того, чтобы проконтролировать температуру в помещении, жидкости, твердого объекта или расплавленного металла.

Основой действия температурных датчиков в автоматизированном управлении является изменение температуры в электрический сигнал. Это обуславливает преимущества электрических измерений: результаты легко передавать по сети, скорость передачи может быть достаточно высокой. Величины могут преобразовываться друг в друга и обратно. Цифровой код создает повышенную точность замера, скорость и чувствительность.

Виды и принцип действия

Термопары

Термопара представляет собой две проволоки из разных металлов, спаянных между собой. При разности температур между горячим и холодным концом в цепи возникает электрический ток. Величина этого электрического тока зависит от термоэлектрической силы термопары, составляет от 40 до 60 мкВ, в зависимости от материала термопары. Материал термопары может быть разным. Это могут быть никель-хромовые, хромо-алюминиевые, железо-никелевые, железо-константановые и т.д.

Термопара является высокоточным датчиком температуры, однако эту точность достаточно проблематично снять. Термопара является относительным датчиком температуры, уровень ее напряжения имеет зависимость от температурной разности между спаями. При этом холодный спай находится при комнатной температуре или при какой-либо другой.

Рассмотрим работу термопары ближе. Есть две термопары и две температуры горячего и холодного конца. Соответственно ЭДС зависит от разности температур. Температуру холодного спая необходимо компенсировать. Аппаратным способом компенсации является использование второй термопары, которая помещена в заранее известную температуру.

Программным способом компенсации является использование другого датчика температуры, на этот раз абсолютного, который помещается в изотермическую камеру вместе с холодными спаями и контролирует их температуру с заданной точностью. Имеются трудности снятия данных с термопары.

Во-первых, она нелинейная. В ГОСТе заботливо введены коэффициенты полинома для перевода ЭДС в температуру и обратно. Эти полиномы большого порядка, но ничто не запрещает спокойно их посчитать силами контроллера.

Во-вторых, другая проблема заключается в том, что термо-ЭДС термопары измеряется в единицах и сотнях микровольт. Соответственно, использование широко доступных аналогоцифровых преобразователей приведет к полному провалу. Нужны прецизионные многоразрядные малошумящие аналогоцифровые преобразователи для того, чтобы использовать термопару в своих конструкциях.

Терморезисторы

Гораздо более простым способом измерения стало применение терморезисторов. Они работают на зависимости сопротивления материалов от внешней температуры. Металлические термометры сопротивления, в частности платиновые обладают очень высокой точностью и линейностью. Термометры сопротивления определяются двумя основными характеристиками.

Это базовое сопротивление термометра при определенной температуре. В ГОСТе базовым сопротивлением считается сопротивление при 0 градусах по Цельсию. ГОСТ рекомендует использование нескольких номиналов сопротивлений в Омах и температурный коэффициент, который определяется как разность сопротивлений нашей температуры и при 0 градусов, деленной на нашу температуру и t нуля градусов, умноженную на единицу, деленную на базовое сопротивление.

Т_кс = (R_e – R_0c) / (T_e – T_0c) *1/R_0c

В ГОСТе на терморезисторы вы найдете температурный коэффициент для различных термометров из платины, меди и никеля. Кроме того, там присутствуют коэффициенты полинома для расчета температуры из текущего сопротивления резистора. Одной из проблем термометров сопротивления является очень низкий температурный коэффициент сопротивления. Однако, измерять сопротивление с высокой точностью гораздо проще, чем очень малые значения напряжения в отличие от термопар.

Одним из способов измерения сопротивления является включение нашего термосопротивления в цепь источника тока и измерение дифференциального напряжения. Использование полупроводников даст нам температурный коэффициент доли единицы процента, их гораздо проще измерять с помощью аналогоцифровых преобразователей. Есть интегральные микросхемы датчиков температуры, аналоговый выход которых уже соответствует питаемому напряжению. Такие датчики температуры можно напрямую подключать к аналогоцифровому преобразователю и спокойно оцифровывать его с помощью восьми- или десятибитного АЦП.

Комбинированный датчик

Помимо интегральных схем с выходом, существуют датчики с цифровым интерфейсом. Одним из популярных датчиков является комбинированный датчик температуры и влажности серии SHT1. Этот датчик позволяет измерять температуру с точностью + 2 градуса и влажность с точностью + 5 градусов. Главной проблемой данного датчика температуры является то, что там решили оптимизировать интерфейс. Он позволяет подключать параллельные устройства.

Цифровой датчик

Цифровой датчик температуры DS18B20, который представляет собой трехвыводную микросхему, позволяет с высокой точностью до 0,5 градуса получать температуру с множеством параллельно работающих датчиков. В этом датчике широкий интервал температур от -55 до +125 градусов. Основной его недостаток – медлительность. Вычисления с максимальной точностью он делает за 750 мс. Ввиду инерционности корпуса датчика температуры опрашивать его нет никакого смысла.

Бесконтактные датчики (пирометры)

В этом датчике имеется специальная тонкая пленка, поглощающая инфракрасные излучения, тем самым нагревающаяся. Такие бесконтактные термосенсоры используются в тепловизорах. Там имеется не один тепловой датчик, а матрица. Они позволяют на расстоянии до 3 метров детектировать тепловой объект.

Кварцевые преобразователи температуры

Для того, чтобы измерить температуру в интервале -80 +250 градусов применяют кварцевые преобразователи. Они работают на частотной зависимости кварца от температуры. Действие датчиков происходит на частотной зависимости. Функция преобразователя меняется от расположения среза по осям кристалла.

Кварцевые датчики работают с высокой чувствительностью, разрешением, стабильностью. Эти свойства делают их перспективными в использовании. Они получили большое распространение в цифровых термометрах.

Шумовые датчики температуры

Работа шумовых датчиков заключается на зависимости шумовой разности потенциалов на резисторе от температуры. Практически реализовать способ измерения температуры шумовыми датчиками можно, сделав сравнение шумов 2-х одинаковых резисторов, один находится при определенной температуре, 2-й при измеряемой температуре. Шумовые датчики температуры применяются для температурного интервала -270 -1100 градусов.

Преимуществом шумовых датчиков стала возможность измерения температуры в термодинамике на вышеописанной закономерности. Но это осложнено трудным измерением напряжения шума, так как оно мало и сравнимо с шумом усилителя.

Датчики температуры ЯКР (ядерного квадрупольного резонанса)

Термометры ЯКР работают за счет действия градиента поля тока решетки кристалла и момента ядра, которое вызвано отклонением заряда от симметрии сферы. Это создает процессию ядер. Частота имеет зависимость от градиента поля решетки. Для разных веществ имеет величину до тысяч МГц. Градиент зависит от температуры, с ее возрастанием частота ЯКР уменьшается.

Датчики температуры ЯКР образуют ампулу с веществом, помещенную в обмотку индуктивности, которая соединена с контуром генератора. Когда частота генератора совпадает с частотой ЯКР, то энергия генератора поглощается. Допуск замера температуры -263 градуса равен + 0,02 градуса, а температуры 27 градусов +0,002 градуса. Преимуществом термометров ЯКР становится стабильность, неограниченная по времени, недостатком является значительная нелинейность преобразующей функции.

Объемные преобразователи

Объемные датчики действуют на расширении и сжатии веществ при изменении температуры. Диапазон действия преобразователей определяется, насколько стабильны свойства материалов. Датчиками делают измерения температуры в интервале -60 -400 градусов. Допуск измерения составляет от 1 до 5%. Интервал работы датчика с жидкостью может зависеть от температуры закипания и замерзания. Погрешности измерения датчиков на жидкости от 1 до 3%, определяются температурой среды.

Нижняя граница измерения преобразователей на газе определяется температурой перехода газа в жидкое состояние, верхняя граница – стойкостью баллона к воздействию температуры.

Параметры выбора датчика температуры

1. Диапазон рабочей температуры.
2. Возможность погружения датчика в объект измерения или среду. Если это невозможно, то лучше выбрать пирометр или термометр.
3. Условия проведения замеров. Если нужно измерять в агрессивной среде, то надо выбирать датчик в коррозионностойком корпусе, или бесконтактного типа. Также следует определить наличие давления, влажности и т.д.
4. Время работы датчика до калибровки или замены. Многие датчики не могут долго и стабильно работать (термисторы).
5. Величина сигнала выхода. Существуют датчики, выдающие сигнал по току, или в градусах.
6. Технические данные: погрешность, разрешение, напряжение, время сработки. Для полупроводников важен тип корпуса.

Похожие темы:



electrosam.ru

Принцип работы датчиков температуры

Опубликовано 22.05.2016

Принцип работы

Термометры сопротивления (терморезисторы, термосопротивления)

Термометр сопротивления (Resistance Thermometer) — датчик для измерения температуры, принцип действия которого основан на зависимости электрического сопротивления от температуры.

Термосопротивления могут быть металлические (платина, никель, медь) или полупроводниковые.

Для большинства металлов температурный коэффициент сопротивления положителен — их сопротивление растёт с ростом температуры. Для полупроводников без примесей он отрицателен — их сопротивление с ростом температуры падает.

Термисторы

Термисторы – это полупроводниковые термосопротивления с большим температурным коэффициентом.

• PTC-термисторы (Positive Temperature Coefficient), обладают свойством резко увеличивать свое сопротивление, когда достигнута заданная температура – широко используются для защиты двигателей
• NTC -термисторы (Negative Temperature Coefficient), обладают свойством резко уменьшать свое сопротивление при достижении заданной температуры

PT100, PT1000

Платиновые термометры сопротивления (Platinum Resistance Thermometers) обладают высокой стойкостью к окислению и большой точностью измерения.

KTY

Кремниевые терморезисторы с положительным коэффициентом сопротивления, отличаются высокой линейностью характеристики, высоким быстродействием, надёжной твёрдотельной конструкцией и небольшой стоимостью.

Схемы включения термосопротивления в измерительную цепь

• 2-х проводная схема используется там, где не требуется высокой точности, так как сопротивление присоединительных проводов суммируется с измеренным сопротивлением, что приводит к появлению дополнительной погрешности
• 3-х проводная
  схема обеспечивает значительно более точные измерения, т.к. появляется возможность измерить сопротивление подводящих проводов и вычесть его из суммарного измеренного сопротивления
• 4-х проводная схема — наиболее точная схема, обеспечивает полное исключение влияния подводящих проводов

Сравнение термометров сопротивления с термопарами

Преимущества:

• выше точность и стабильность
• можно исключить влияние сопротивления присоединительных проводов на результат измерения при использовании 3-х или 4-х проводной схемы измерений
• практически линейная характеристика
• не требуется компенсация холодного спая

Недостатки:

• малый диапазон измерений
• не могут измерять высокую температуру.

Термопары

Термопара (Thermocouple) — это два проводника из разных металлов, спаянные в одной точке. Эта точка измерения температуры называется — рабочий спай

. Свободные концы называются холодным спаем. Если рабочий спай нагреть относительно холодного спая, то между свободными концами возникает напряжение (термо-ЭДС), пропорциональное разности температур.

Так как с помощью термопары всегда измеряется разность температур, то, чтобы определить температуру точки измерения, свободные концы у холодного спая должны содержаться при известной неизменной температуре.

Подключение к ПЛК

Холодные концы подключаются (непосредственно или с помощью компенсационных проводов, которые должны быть выполнены из тех же металлов, что и термопара) к клеммам соответствующего аналогового входа (с соблюдением полярности!) промышленного контроллера, который программно выполняет компенсацию температуры холодного спая и рассчитывает температуру в точке измерения.

При внутренней компенсации контроллер использует температуру модуля, к которому подключена термопара. При более точной внешней компенсации эталонная температура холодного спая измеряется с помощью дополнительного термометра сопротивления, который подключается к специальному входу контроллера.

Типы термопар

• K: хромель-алюмель
• J: железо-константан
• S, R: платина-платина/родий и др.

Термопары отличаются диапазоном измеряемых температур и погрешностью измерений.

Преимущества термопар

• Большой температурный диапазон измерения
• Измерение высоких температур.

Недостатки

• Невысокая точность
• Необходимость вносить поправку на температуру холодного конца.

Термостаты

Термостат (Thermostat) – это регулятор, который поддерживает постоянную температуру воздуха или жидкости в системах отопления, кондиционирования и охлаждения.

www.maxplant.ru

виды, устройство, принцип работы термодатчиков

 О чем эта статья

Что такое и какие бывают датчики температуры. Рассмотрена классификация термодатчиков по принципу действия, когда какие типы датчиков лучше применять. На какие характеристики необходимо обратить внимание при выборе датчиков температуры. Обзор производителей и продавцов.
Вы также можете посмотреть другие статьи. Например, «Датчики измерения влажности(гигрометры)» или «Виды давления».

Перейти к выбору и покупке датчиков температуры

Большинство технологических процессов идет сейчас по пути автоматизации. Кроме того, управление многочисленными механизмами и агрегатами, а зачастую и машинами просто немыслимо без точных измерений всевозможных физических величин. Не маловажными являются измерение давления, измерение угловой скорости, а также линейной и многие-многие другие. Но самыми распространенными (около 50%) являются температурные измерения. К примеру, средняя по величине атомная станция располагает приблизительно 1500-ю контрольных (измерительных) точек, а крупное химпроизводство, насчитывает таких уже около 20 тыс.

Так как диапазон измерений и их условия могут сильно отличатся друг от друга, разработаны разные по точности, помехоустойчивости и быстродействию типы датчиков (и первичных преобразователей). Какого бы типа не был температурный датчик, общим для всех является принцип преобразования. А именно: измеряемая температура преобразуется в электрическую величину (как раз за это и отвечает первичный преобразователь). Это обусловлено тем, что электрический сигнал просто передавать на большие расстояния (высокая скорость приема-передачи), легко обрабатывать (высокая точность измерений) и, наконец, быстродействие.

Дальше, предлагаем вам ознакомиться с различными видами датчиков температуры, а в конце статьи со список вопросов которые необходимо решить перед покупкой датчика температуры. Если же вы хотите сразу перейти к выбору и покупке термодатчика, можете воспользоваться нашим каталогом.

Виды датчиков температуры, по типу действия

Терморезистивные термодатчики

Терморезистивные термодатчики — основаны на принципе изменения электрического сопротивления (полупроводника или проводника) при изменении температуры. Разработаны они были впервые для океанографических исследований. Основным элементом является терморезистор — элемент изменяющий свое сопротивление в зависимости от температуры окружающей среды.

Несомненные преимущества термодатчиков этого типа это долговременная стабильность, высокая чувствительность, а также простота создания интерфейсных схем.

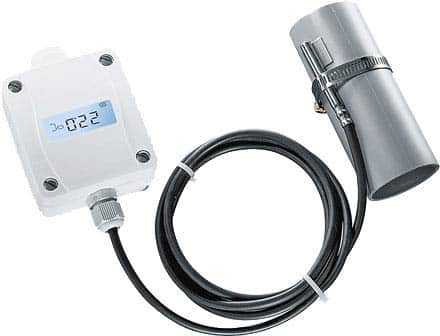

На изображении приведен датчик 702-101BBB-A00, диапазон измерения которого от -50 до +130 °С. Этот датчик относиться к группе кремневых резистивных датчиках(что это такое читайте двумя абзацами ниже). Обратите внимание, на его размеры. Производит этот датчик фирма Honeywell International

В зависимости от материалов используемых для производства терморезистивных датчиков различают:

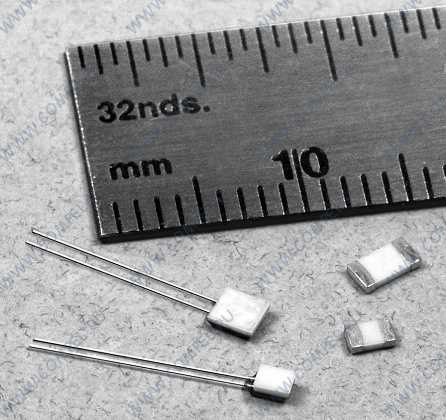

1. Резистивные детекторы температуры(РДТ). Эти датчики состоят из металла, чаще всего платины. В принципе, любой мета изменяет свое сопротивление при воздействии температуры, но используют платину так как она обладает долговременной стабильностью, прочностью и воспроизводимостью характеристик. Для измерений температур более 600 °С может использоваться также вольфрам. Минусом этих датчиков является высокая стоимость и нелинейность характеристик.
2. Кремневые резистивные датчики. Преимущества этих датчиков —хорошая линейность и высокая долговременная стабильностью. Также эти датчики могут встраиваться прямо в микроструктуры.
3. Термисторы. Эти датчики изготавливаются из металл-оксидных соединений. Датчики измеряет только абсолютную температуру. Существенным недостатком термисторов является необходимость их калибровки и большой нелинейностью, а также старение, однако при проведении всех необходимых настроек могут использоваться для прецизионных измерений.

Полупроводниковые

В качестве примера изображен полупроводниковый датчик температуры LM75A, выпускаемый фирмой NXP Semiconductors. Диапазон измерений этого датчика от -55 до +150.

Полупроводниковые датчики регистрируют изменение характеристик p-n перехода под влиянием температуры. В качестве термодатчиков могут быть использованы любые диоды или биполярные транзисторы. Пропорциональная зависимость напряжения на транзисторах от абсолютной температуры (в Кельвинах) дает возможность реализовать довольно точный датчик.

Достоинства таких датчиков — простота и низкая стоимость, линейность характеристик, маленькая погрешность. Кроме того, эти датчики можно формировать прямо на кремневой подложке. Все это делает полупроводниковые датчики очень востребованными.

Термоэлектрические(термопары)

Термоэлектрические преобразователи — иначе, термопары. Они действуют по принципу термоэлектрического эффекта, то есть благодаря тому, что в любом замкнутом контуре (из двух разнородных полупроводников или проводников) возникнет электрический ток, в случае если места спаев отличаются по температуре. Так, один конец термопары (рабочий) погружен в среду, а другой (свободный) – нет. Таким образом, получается, что термопары это относительные датчики и выходное напряжение будет зависеть от разности температур двух частей. И почти не будет зависеть от абсолютных их значений.

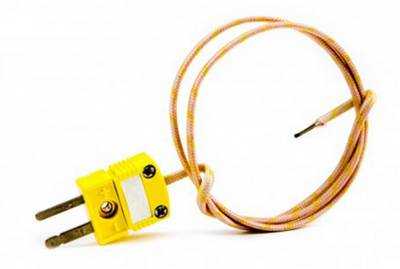

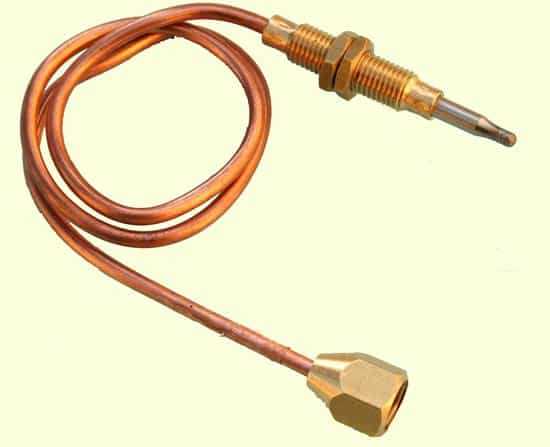

Выглядеть термопара может так, как показано на рисунке. Это термопара ДТПКХХ4, она измеряет температуры в пределах от -40 до +400. Производит его российская компания Овен.

Диапазон измеряемых с их помощью температур, от -200 до 2200 градусов, и напрямую зависит от используемых в них материалов. Например, термопары из неблагородных металлов – до 1100 °С. Термопары из благородных металлов (платиновая группа) – от 1100 до 1600 градусов. Если необходимо произвести замеры температур свыше этого, используются жаростойкие сплавы (основой служит вольфрам). Как правило используется в комплекте с милливольтметром, а свободный конец (конструктивно выведенный на головку) удален от измеряемой среды с помощью удлиняющего провода. Одним из недостатков термопары является достаточно большая погрешность. Наиболее распространенным способом применения термопар являются электронные термометры.

Пирометры

Пирометры – бесконтактные датчики, регистрирующие излучение исходящее от нагретых тел. Основным достоинством пирометров (в отличие от предыдущих температурных датчиков) является отсутствие необходимости помещать датчик непосредственно в контролируемую среду. В результате такого погружения часто происходит искажение исследуемого температурного поля, не говоря уже о снижении стабильности характеристик самого датчика.

Различают три вида пирометров:

1. Флуоресцентные. При измерении температуры посредством флуоресцентных датчиков на поверхность объекта, температуру которого необходимо измерить, наносят фосфорные компоненты. Затем объект подвергают воздействию ультрафиолетового импульсного излучения, в результате которого возникает послеизлучение флуоресцентного слоя, свойства которого зависят от температуры. Это излучение детектируется и анализируется.
2. Интерферометрические. Интерферометрические датчики температуры основаны на сравнении свойств двух лучей – контрольного и пропущенного через среду, параметры которой меняются в зависимости от температуры. Чувствительным элементом этого типа датчиков чаще всего выступает тонкий кремниевый слой, на коэффициент преломления которого, а, соответственно, и на длину пути луча, влияет температура.
3. Датчики на основе растворов, меняющих цвет при температурном воздействии. В этом типе датчиков-пирометров применяется хлорид кобальта, раствор которого имеет тепловую связь с объектом, температуру которого необходимо измерить. Коэффициент поглощения видимого спектра у раствора хлорида кобальта зависит от температуры. При изменении температуры меняется величина прошедшего через раствор света.

Акустические

Акустические термодатчики – используются преимущественно для измерения средних и высоких температур. Акустический датчик построен на принципе того, что в зависимости от изменения температуры, меняется скорость распространения звука в газах. Состоит из излучателя и приемника акустических волн (пространственно разнесенных). Излучатель испускает сигнал, который проходит через исследуемую среду, в зависимости от температуры скорость сигнала меняется и приемник после получения сигнала считает эту скорость.

Используются для определения температур, которые нельзя измерить контактными методами. Также применяются в медицине для неинвазивных (без операционного проникновения внутрь тела больного) измерения глубинной температуры, например, в онкологии. Недостатками таких измерений является то, что при прикосновении они могут вызывать ответные физиологические реакции, что в свою очередь влечет искажение измерения глубинной температуры. Кроме того, могут возникать отражения на границе «датчик-тело», что также способно вызывать погрешности.

Пьезоэлектрические

В датчиках этого типа главным элементов является кварцевый пьезорезонатор.

Как известно пьезоматериал изменяет свои размеры при воздействии тока(прямой пьезоэффект). На этот пьезоматериал попеременно передается напряжение разного знака, от чего он начинает колебаться. Это и есть пьезорезонатор. Выяснено, что частота колебаний этого резонатора зависит от температуры, это явление и положено в основу пьезоэлектрического датчика температуры.

На что необходимо обратить внимание при выборе датчиков температуры

1. Температурный диапазон.
2. Можно ли погружать датчик в измеряемую среду или объект? Если расположение внутри среды недопустимо, то стоит выбирать акустические термометры и пирометры.
3. Каковы условия измерений!? Если используется агрессивная среда, то необходимо использовать либо датчики в корозийнозащитных корпусах, либо использовать бесконтактные датчики. Кроме того, необходимо предусмотреть другие условия: влажность, давление и тд.
4. Как долго датчик должен будет работать без замены и калибровки. Некоторые типы датчиков обладают относительно низкой долговременной стабильностью, например термисторы.
5. Какой выходной сигнал необходим. Некоторые датчики выдают выходной сигнал в величине тока, а некоторые автоматически пересчитывают его в градусы.
6. Другие технические параметры, такие как: время срабатывания, напряжение питания, разрешение датчиков и погрешность. Для полупроводниковых датчиков, важным также являет тип корпуса.

Производители и продавцы датчиков температуры

В нашем каталоге,  есть достаточно много различных датчиков температур, которые вы можете купить. Эти датчики продают следующие фирмы: NXP Semiconductors, ОВЕН, Texas Instruments, National Semiconductor, Analog Devices, ST Microelectronics, Компэл, Honeywell International.

Опубликована 06-11-11.

Если вам понравилась статья нажмите на одну из кнопок ниже

www.devicesearch.ru.com

принцип действия и сфера применения

В электрических цепях контроля, защиты или управления широко используется температурный датчик. Он необходим для регулировки тепловых режимов при работе самого различного оборудования на производстве. Такие устройства широко используются и в бытовых приборах: стиральных машинах, телевизорах, компьютерах и т.д. Использование температурного датчика позволяет избежать многих аварий и спасти дорогостоящую технику на производстве и в быту.

Эти приборы преобразуют измеряемую температуру объекта в аналоговый или релейный сигнал, понятный для приемной аппаратуры. Они отличаются по способу преобразования теплового сигнала и бывают нескольких видов:

• Уже давно известно, что при изменении температуры изменяется внутреннее сопротивление материалов. На основе этого и были созданы терморезистивные термодатчики. Температурный датчик такого типа обладает небольшими габаритами и хорошими эксплуатационными характеристиками. Он хорошо согласуется с работой в слаботочных цепях с электронными схемами, которые выделяют любое изменение сопротивления и используют полученный сигнал для дальнейшего преобразования. К недостаткам можно отнести нелинейность характеристики, что приводит к усложнению схем  изменения полученного сигнала.
• Полупроводниковые термодатчики работают по тому же принципу, но они гораздо чувствительнее терморезистивных. Они обладают линейной характеристикой, их несложно изготовить в домашних условиях. К недостаткам можно отнести небольшой диапазон измеряемой температуры (-55 — +155).
• Термоэлектрические преобразователи широко применяются на производстве, например, в электродуговых печах для контроля над технологическим процессом. Термопары платиновой или вольфрамовой групп обладают широким температурным диапазоном измерения. Они могут нормально работать в условиях, превышающих температуру плавления многих металлов. Температурный датчик такого типа можно встретить в быту, он может быть использован для контроля над температурой в сауне.
• Для дистанционного измерения температуры используют специальные устройства, которые регистрируют тепловые волны, исходящие от нагретых тел. Температурный датчик такого типа называется пирометром. К недостаткам таких приборов можно отнести частое искажение температурного поля и снижение стабильности работы самого прибора.
• Акустические датчики используются для измерений в газовых и иных средах. Они могут быть полезны там, где контактные методы измерения невозможны. Принцип их работы основан на изменении скорости прохождения акустических волн в различно нагретых средах. Температурные датчики такого типа обладают большой погрешностью. Часто требуется проведение повторных замеров для уточнения результатов измерений.

Все вышеперечисленные датчики температурные широко применяются при проектировании и создании электронных устройств различной степени сложности. Без них становится невозможным функционирование большей части схем, и от их стабильной работы зависит многое. При проектировании наиболее ответственных узлов на базе этих элементов часто применяется дублирование показаний различных датчиков.

fb.ru

Датчики температуры. Общий обзор.

Датчики температуры. Общий обзор.

Для измерения температуры различных физических объектов человечество придумало огромное количество типов устройств и еще больше вариантов их реализации. Несмотря на это, выбрать нужный тип датчика для микроконтроллерного проекта не так сложно, достаточно знать особенности нескольких основных принципов измерения. Ниже будут кратко рассмотрены основные типы температурных датчиков, имеющие практическую ценность для автоматических систем измерения.

Термометры сопротивления.

Наиболее простым и распространенным типом датчика температуры является термометр сопротивления. Принцип его действия основан на зависимости удельного сопротивления металлов от температуры. Это значит, что с ростом температуры сопротивление металлического провода будет расти. Коэффициент, описывающий подобную зависимость, называется температурным коэффициентом сопротивления (ТКС). Для металлов эта величина положительна.

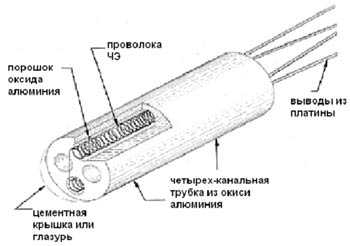

Конструктивно, термометр сопротивления представляет собой миниатюрную катушку из медного или платинового провода, упакованную в защитный кожух. Для получения оптимальных характеристик измерения, провод стараются взять как можно большей длины. Для удобства применения все термометры стандартизуют по так называемому нулевому сопротивлению, т.е. сопротивлению при температуре 0 град.Цельсия. Промышленность выпускает термометры с нулевым сопротивлением 50,100,500,1000 Ом. Маркируются термометры по типу металла, используемому для измерения и нулевой температуре. Например, большое распространение имеют медные датчики ТСМ100 и платиновые ТСП100 и Pt100. Характеристики двух последних несколько отличаются, что необходимо учитывать.

Промышленный термометр

Термометры сопротивления находят применение для измерения температур от -50 до 200 град.Цельсия. К их достоинствам следует отнести высокую точность измерений при невысокой стоимости. Для изделий промышленного применения величина погрешности находится в районе 0.1 градуса. Использование термометров сопротивления подразумевает создание специальных схем, позволяющих определить сопротивление датчика с высокой точностью.

Терморезисторы

Принцип действия терморезисторов аналогичен термометрам сопротивления. Отличаются они в первую очередь технологией производства и конструктивными особенностями. По внешнему виду часто напоминают обычные резисторы. Терморезисторы существуют с положительным ТКС -позисторы, и отрицательным ТКС -термисторы.

Нулевое сопротивление терморезисторов может достигать десятков килоом. Использование их аналогично термометрам сопротивления. К недостаткам можно отнести значительную нелинейность характеристики этих элементов.

Термопары.

Принцип действия термопары основан на возникновении термоЭДС (эффекте Зеебека) в месте спая двух разнородных металлов. Величина ЭДС пропорциональна разности температур между «горячим» концом или спаем и «холодным» концом, представляющим собой точку подключения проводников к измерительному устройству. В нашей стране наибольшее распространение получили пары металлов хромель-алюмель ( международное обозначение — K, отечественное — ХА), хромель-копель (тип L или ТХК), платинородий-платина (тип S или ТПП). Также существуют и некоторые другие типы термопр.

Выходным сигналом термопары является напряжение, величина которого измеряется в мВ. Это означает, что для полноценных измерений необходимо использовать усилитель. Второй особенностью использования термопар становится необходимость компенсации температуры холодного спая. В общем случае термопара представляет собой спай двух разнородных проводников. Точки подключения данных проводников к измерительному устройству в свою очередь образуют аналог спая, вносящего погрешность в измерения. Для ее учета в месте, максимально приближенном к точке контакта устанавливают дополнительный датчик температуры, показания которого вычитают из показаний основного. Третья особенность заключается в необходимости использования соединительных кабелей специального типа, как правило выполняемых из того же материала, что и термопара. Пренебрежение данным требованием приводит к увеличению погрешности измерений, за счет появления дополнительных спаев.

Главным достоинством термопар является возможность измерения высоких температур. Так для типа ХА диапазон измерений составляет от -180 до 1300 градусов. Для некоторых специальных моделей, верхнее значение может достигать 1800 градусов. Наряду с широким диапазоном, термопары характеризуются сравнительно высокой погрешностью измерения, примерно равной 1 градусу. Также, особенно при большом диапазоне измеряемых температур, требуется учитывать нелинейность термопар.

Полупроводниковые датчики температуры

Температурной зависимостью обладают не только металлы, но и p-n переход. Падение напряжения на нем при протекании тока в прямом направлении будет меняться примерно на 2мВ с изменением температуры на 1 градус. Используя данную зависимость можно организовать измерение температуры в диапазоне примерно от -55 до 150 градусов. В качестве датчиков могут использоваться обычные диоды или один из p-n переходов транзистора. Схемотехника измерительных схем с использованием подобных устройств повторяет варианты с терморезисторами. Существуют и специализированные изделия, представляющие собой законченные измерительные устройства с аналоговым выходным сигналом, пропорциональным температуре. Такие устройства очень удобно применять совместно с АЦП микроконтроллера. Наряду с аналоговыми датчиками, можно найти полупроводниковые микросхемы, содержащие встроенный АЦП и цифровой интерфейс связи (SPI, I2C, 1-Wire). Такие датчики позволяют создавать наиболее простые схемы, но при этом отличаются относительно низкой точностью. Более подробно с данными приборами можно ознакомиться на странице  Полупроводниковые датчики температуры.

Другие датчики температуры.

Кроме вышеназванных можно отметить и некоторые другие принципы построения температурных датчиков. В системах автоматики могут встречаться контактные датчики-сигнализаторы. Принцип их действия может быть различен. Выходной сигнал реализован с помощью механического контакта, срабатывание которого происходит при заданной температуре. Наиболее интересным датчиком может стать датчик излучения или пирометр. Его принцип действия основан на измерении энергии, излучаемой каким-либо телом в окружающую среду. Такой принцип не требует непосредственного контакта с объектом, но отличается достаточно низкой точностью. Большинство пирометров представляет собой сложные приборы с высокой стоимостью, хотя в последнее время появились и миниатюрные датчики с различным типом выходов.

Выбор датчиков температуры

Первым параметром, определяющим выбор датчика температуры, считается диапазон измерения. Если подходит несколько вариантов, то можно пользоваться таким правилом: номинальное измеряемое значение должно лежать в диапазоне от половины до двух третей шкалы. Так, например, не желательно использовать термопару для измерения комнатной температуры, и наоборот для температур выше 200 градусов термопара будет хорошим выбором.

Диапазон измерения датчиков температуры

Следующей величиной, заслуживающей пристального внимания, будет точность измерений. Если по условиям проекта требуется точность менее одного градуса, то практически однозначным выбором станет термометр сопротивления. К счастью такие требования встречаются достаточно редко, и в большинстве бытовых применений вполне подойдет полупроводниковый датчик с точностью в 1 градус.

Конструктивные особенности датчика также определяют его область применения. Сегодня можно найти множество вариантов, как исполнения измерительной части, так и по способу присоединения к процессу. Также при выборе следует учитывать и такой параметр как инерционность. Инерционность измеряется в секундах и показывает, насколько быстро изменение температуры окружающей среды отразится на выходном сигнале датчика. Пренебрежение данным параметром часто может привести к неточности работы схемы и другим малоприятным последствиям, особенно если показания термодатчика используются для целей управления оборудованием.

Еще по теме:

Термометр на микроконтроллере PIC12F629

You have no rights to post comments

mcucpu.ru

ДАТЧИКИ ТЕМПЕРАТУРЫ

   В этой статье мы обсудим различные типы датчиков температуры и возможность их использования в каждом конкретном случае. Температура — это физический параметр, который измеряется в градусах. Она является важнейшей частью любого измерительного процесса. К областям требующим точных измерений температуры относится медицина, биологические исследования, электроника, исследования различных материалов, и тепловых характеристик электротехнической продукции. Устройство, используемое для измерения количества тепловой энергии, позволяющее  нам обнаружить физические изменения температуры известно как датчик температуры. Они бывают цифровые и аналоговые.

Основные типы датчиков

   В целом, существует два методы получения данных:

   1. Контактный. Контактные датчики температуры находятся в физическом контакте с объектом или веществом. Они могут быть использованы для измерения температуры твердых тел, жидкостей или газов.

   2. Бесконтактный. Бесконтактные датчики температуры производят обнаружение температуры, перехватывая часть инфракрасной энергии, излучаемой объектом или веществом и чувствуя его интенсивность. Они могут быть использованы для измерения температуры только в твердых телах и жидкостях. Измерять температуру газов они не в состоянии из-за их бесцветности (прозрачности).

Типы датчиков температуры

   Есть много различных типов датчиков температуры. От простых контролирующих процесс вкл/выкл термостатического устройства, до сложных контролирующих системы  водоснабжения, с функцией её нагрева применяемых в процессах выращивания растений. Два основных типа датчиков, контактные  и бесконтактные далее подразделяются на резистивные, датчики напряжения и электромеханические датчики. Три наиболее часто используемых датчика температуры это:

• Термисторы
• Термопреобразователи сопротивления
• Термопары

   Эти датчики температуры отличаются друг от друга с точки зрения эксплуатационных параметров.

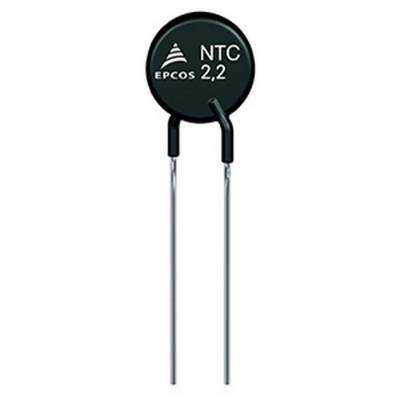

Термистор

   Термистор — это чувствительный резистор, изменяющий свое физическое сопротивление с изменением температуры. Как правило, термисторы изготавливаются из керамического полупроводникового материала, такого как кобальт, марганец или оксид никеля и покрываются  стеклом. Они представляют собой небольшие плоские герметичные диски, которые сравнительно быстрое реагируют на любые изменения температуры.

   За счет полупроводниковых свойств материала, термисторы имеют отрицательный температурный коэффициент (NTC), т.е. сопротивление уменьшается с увеличением температуры. Однако, есть также термисторы, с положительным температурным коэффициентом (ПТК), их сопротивление возрастает с увеличением температуры.

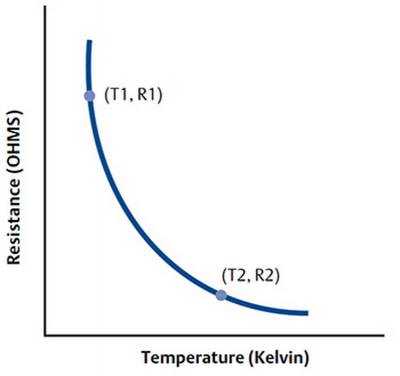

График работы термистора

Преимущества термисторов

• Большая скорость реагирования на изменения температуры, точность.
• Низкая стоимость.
• Более высокое сопротивление в диапазоне от 2,000 до 10,000 ом.
• Гораздо более высокая чувствительность (~200 ом/°C) в пределах ограниченного диапазона температур до 300°C.

Зависимости сопротивления от температуры

   Зависимость сопротивления от температуры выражается следующим уравнением:

   где A, B, C — это константы (предоставляются условиями расчёта), R — сопротивление в Омах, T — температура в Кельвинах. Вы можете легко рассчитать  изменение температуры от изменения сопротивления или наоборот.

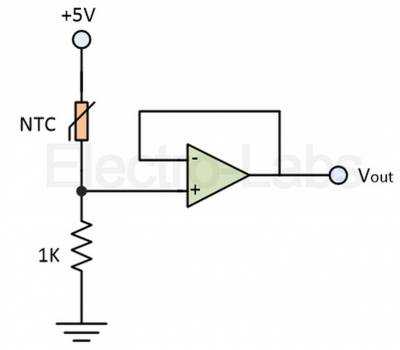

Как использовать термистор?

   Термисторы оцениваются по их резистивному  значению при комнатной температуре (25°C). Термистор-это пассивное резистивное  устройство, поэтому оно требует производства контроля текущего выходного напряжения. Как правило, они соединены последовательно с подходящими стабилизаторами, образующими делитель напряжения сети.

   Пример: рассмотрим термистор с сопротивлением значение 2.2K при 25°C и 50 Ом при 80°C. Термистор подключен последовательно с 1 ком резистором через 5 В питание.

   Следовательно, его выходное напряжение может быть рассчитано следующим образом:

   При 25°C, RNTC = 2200 Ом;

   При 80°C, RNTC = 50 Ом;

   Однако, важно отметить, что при комнатной температуре стандартные значения сопротивлений различны для различных термисторов, так как они являются нелинейными. Термистор имеет экспоненциальное изменение температуры, а следовательно-бета постоянную, которую используют, чтобы вычислить его сопротивление для заданной температуры. Выходное напряжение на резисторе и температура  линейно связаны.

Резистивные датчики температуры

   Температурно-резистивные датчики (термопреобразователи сопротивления) изготовлены из редких металлов, например платины, чье электрическое сопротивление изменяется от соответственно изменению температуры.

   Резистивный детектор температуры имеет положительный температурный коэффициент  и в отличие от термисторов, обеспечивает высокую точность измерения температуры.  Однако, у них слабая чувствительность. Pt100 являются наиболее широко доступным датчиком со стандартным значение сопротивления 100 Ом при 0°C. Основным недостатком является высокая стоимость.

Преимущества таких датчиков

• Широкий  диапазон  температур от -200 до 650°C
• Обеспечивают высокий выход по току падения
• Более линейны по сравнению с термопарами  и термосопротивлениями

Термопары

   Наиболее часто используются датчики температуры-термопары, потому что они точны, работают в широком диапазоне температур от -200°C до 2000°C, и стоят сравнительно недорого. Термопара с проводом и штепсельной вилкой на фото далее:

Работа термопар

   Термопара изготовляется из двух разнородных металлов, сваренных вместе, что даёт эффект разности потенциалов от температуры. От разницы температур между двумя спаями, образуется напряжение, которое используется для измерения температуры. Разность напряжений между двумя спаями называется “эффект Зеебека”.

   Если оба соединения имеют одинаковую температуру, потенциал различия  в разных соединениях равен нулю, т.е. V1 = V2. Однако, если спаи имеют разную температуру,  выходное напряжение относительно разности температур между двумя спаями будет равно их разности V1 — V2.

Типы термопар

   В зависимости от конструкции и назначения различают термопары погружаемые и поверхностные; с обыкновенной, взрывобезопасной, влагонепроницаемой или иной оболочкой (герметичной или негерметичной), а также без оболочки; обыкновенные, виброустойчивые и ударопрочные; стационарные и переносные и другие.

el-shema.ru

Датчики температуры охлаждающей жидкости, наружного воздуха, влажности

Для контроля климата в жилом помещении и температуры во время производственных процессов используются специальные устройства. Предлагаем рассмотреть, как работают датчики температуры, всасываемого воздуха на впуске, воды, газов, топлива и влажности, их принцип работы и виды.

Общие сведения про датчики

Датчики температуры представляют собой устройства, используемые для измерения температуры среды. Типы температурных датчиков:

1. накладные контактные датчики. Фото – Накладные контактные датчики
2. бесконтактные датчики. Фото – Бесконтактные датчики температуры

Тем не менее, известны еще 3 дополнительных типа информаторов: термометры, резистивные датчики температуры и термопара (терморегулятор). Все эти контроллеры работают при помощи измерения физических свойств (т.е. объема жидкости, текущей через провод), который изменяется в зависимости от температуры.

Видео: обзор датчиков температуры

Контактные датчики

Датчики контакта температуры могут измерять температуру объекта, в контакте с которым находится датчик, но если предположить, что датчик и объект находятся в тепловом равновесии, то между ними нет теплового потока.

Данный подвид информаторов представлен следующими устройствами:

• Термопары
• Датчики сопротивления температуры (работают при помощи указателя, у них наиболее оптимальное соотношение цена/качество)
• Заполненные термометры
• Полупроводниковые биметаллические термометры
• Промышленные бесконтактные и беспроводные датчики температуры.

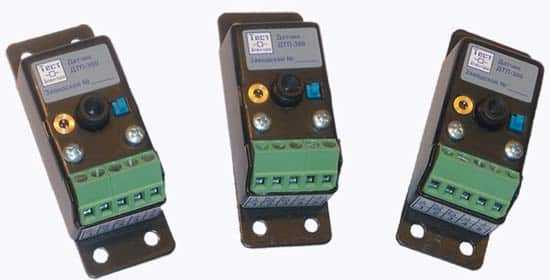

Фото – Датчики сопротивления температуры

Большинство коммерческих и научных бесконтактных датчиков температуры и измерения внешней тепловой мощностью излучения инфракрасного или оптического излучения, работают от известной или расчетной области на поверхности или объеме измеряемой жидкости.

Примером бесконтактного датчика температуры является пирометр.

Термометры являются наиболее распространенными датчиками температуры, эксплуатируемые в простых, повседневных измерениях температуры, их используются для котлов, в сигнализациях. Самые популярные биметаллические термометры.

Комнатный термометр с жидкостью

До сих пор одними из самых доступных датчиков измерения температуры считаются заполненные термометры. В тубу добавляется жидкость, которая чувствительна к изменению температуры, чаще всего это окрашенный спирт или ртуть. Под изменением температурного уровня снаружи тубы, жидкость расширяется и поднимается, по таблице-циферблату можно определить, какой уровень температуры сейчас в помещении. Этот способ хорош, если не требуется высокая точность, ведь при использовании такого измерителя возможна погрешность почти в градус, к тому же, спиртовые модели очень быстро теряют показатели при резком изменении температур, их сложно зафиксировать.

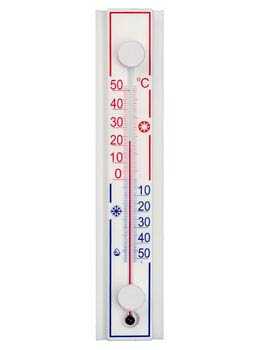

Фото – Комнатный термометр с жидкостью

Жидкость должна иметь относительно большой коэффициент теплового расширения, так что небольшие изменения в температуре приведет к обнаруживаемым изменениям в объеме. Материал трубки – стекло, иногда закаленное, но обязательно прозрачное, чтобы можно было видеть маркированную таблицу. Раньше ртуть была более распространена, но её уровень токсичности слишком высок, что может привести к непоправимому ущербу при бытовом использовании.

Хотя заполненные регуляторы являются самыми простыми и дешевыми вариантами для измерения температуры, они также отличаются недолговечностью в виду своей хрупкости. Также их редко применяют при осуществлении даже небольших производственных процессов, т.к. нет возможности регулировать их работу в автоматическом режиме.

В биметаллическом термометре используется два металла (обычно сталь и медь) с различными коэффициентами теплового расширения, они крепятся друг к другу с помощью заклепок или сварки. По мере повышения температуры, увеличивается расстояние между полосами, металл с высшим коэффициентом теплового расширения расширяется в большей степени, в результате чего появляется напряжение в материалах и отклонение в полосе. Величина этого отклонения является разницей температуры.

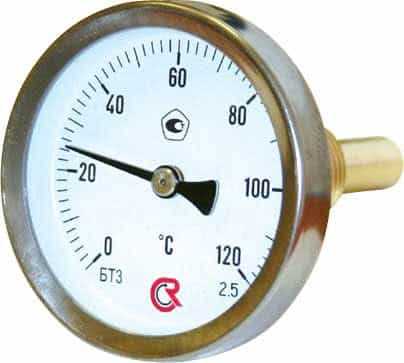

Фото – Биметаллический термометр

Температурные разности, для которых эти термометры могут быть использованы, ограничивается диапазоном, в котором металлы имеют существенно различные коэффициенты теплового расширения. Биметаллические полосы часто свернутые в трубах и помещены в термостаты. Перемещаемый конец полосы представляет собой электрический контакт, который передает температуру термостата. Поэтому они могут контролироваться специальными автоматическими устройствами.

Датчики сопротивления температуры

На производственных работах обычно используется механический или электронный погружной резистивный датчик температуры наружного воздуха (также известный как термометр сопротивления). В отличие от заполненных термометров, индикатор сопротивления выдает электрический сигнал измерения температуры, тем самым делая его более удобным для использования с компьютеризированной системой.

Фото – Датчики сопротивления температуры

Устройство сопротивления использует зависимость между электрическим сопротивлением и температурой, которая может быть линейной или нелинейной. Главным отличием этих приборов является их высокая точность, у них допустимая погрешность около 0,01 градуса по Цельсию. Однако при высоких температурах (выше 700 градусов С), они становятся очень неточными из-за деградации наружной оболочки, которая содержит термометр. Таким образом, использование датчиков сопротивления является предпочтительным при более низких температурных диапазонах, где они могут быть наиболее точными, к тому же их проверка осуществляется гораздо проще, чем у биметаллических.

Бывает несколько видов датчиков: с терморезистором и традиционные. Традиционные термометры сопротивления использую чувствительные металлические элементы, которые приводят к линейной зависимости между температурой и сопротивлением. Так как температура металла увеличивается, увеличение случайного молекулярного движения препятствует потоку электронов. Повышенное сопротивление давления измеряется через металл как снижение тока, образуется фиксированное напряжение. Выносной электронный термистор использует полупроводниковый датчик, что дает функцию зависимости мощности между температурой окружающей среды, отопления и сопротивлением.

Термопара

Другой цифровой датчик температуры двигателя и выхлопных газов, который часто используются в промышленности – это термопара. Среди различных датчиков температуры, доступных, термопара широко используется датчик температуры масла и впускного воздуха. Как и аналоговые устройства сопротивления, данные приборы работают при помощи электронной схемы.

Фото – Термопара

Конструкция термопары

Термопара представляет собой тубу, продолговатой, стержнеобразной формы, что позволяет размещать устройство в труднодоступных местах. К примеру, в котлах, двигателях, узких вентиляционных проходов.

Любой (уличный и бытовой) датчик температуры воздуха содержит внешнюю оболочку или гильзу. Гильза защищает содержимое термопары от механического и химического повреждения.

В гильзе находится металлическая проволока, иногда две, каждая состоит из различных металлов. Возможны различные комбинации материалов для этих металлических проволок. Монтаж осуществляется при помощи специальных креплений и планок для жесткой фиксации термометрических систем.

Все счетчики имеют индивидуальные технические характеристики. Рассмотрим, какие показатели имеет электронный канальный датчик температуры охлаждающей жидкости и контроля окружающей среды:

• Размер: три провода в TO-92 корпусе (0,2″х 0,2″х 0,2″)
• Температурный диапазон: начальный в -40 градусов Цельсия и составляет до 150 градусов (в зависимости от типа температура может быть более высокой). Если превысить эти показатели, то возникнет неисправность.
• Диапазон температур перед выходом: после 125 градусов С, точность падает. 2,0 В при 150 градусов С и 0,1 В при температуре -40 градусов С.
• Требуемая мощность: максимум 5,5 В питания, 0.05 А тока.

Подключение всех аналоговых приборов не имеет никаких сложностей. В большинстве случаев достаточно просто включить устройство в сеть питания, проверить разъем и напряжение. Единственное замечание – это продумать его расположение, чтобы датчик максимально точно определил колебания температуры.

Как подобрать датчик температуры

Датчики температуры на снегоход, в шинах для автомобиля или прочих движущихся устройств выбираются сугубо индивидуально (в большинстве случаев можно воспользоваться продукцией фирмы-изготовителя техники, это PT100, Гольф 2, ВАЗ 2110, PT1000, Калина, NTC, Приора).

Фото – Датчик для компьютера

Для компьютера информаторы подбираются строго исходя от параметров оргтехники, в этом случае температурные датчики (реле) служат для предотвращения перегревания процессора, и представлены марками DS18B20, G62, GSM. Таким же образом выбираются устройства для измерения выделяемого теплого воздуха для холодильников, их изготавливает компания Siemens, ТСМ и УМЗ. Иногда для более точного контроля температуры необходимы инфракрасные контроллеры (на химических, биологических и сталелитейных заводах).

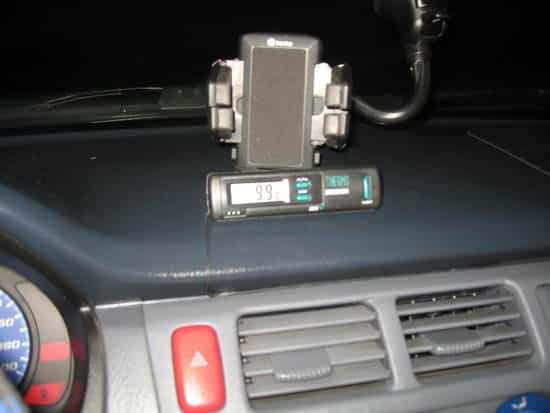

Фото – Датчик воздуха в салоне

Для измерения температуры на борту и за бортом автомобиля, снегоходов и т.д. Вам также понадобится купить специальные датчики, они представлены марками Лада, Ланос, Дэу Нексия, Метран, Рено Логан, Шевроле, Ауди, Фокус Форд, Грант, Фольсваген Пассат, ВАЗ Нива, Мерседес, Хонда, Газель. При выборе модели для салона учитывайте, чтобы она была размещена как можно дальше от печи, и на 20 см выше пола. При необходимости замена прибора легко осуществляется своими руками, схема к каждому датчику идет вместе с инструкцией.

www.asutpp.ru
