FAS — Физико-химические свойства пропан-бутановой смеси
Большое преимущество пропан-бутановых смесей — их близость по основным характеристикам к традиционным моторным видам топлива. Именно это качество позволило им занять уверенные позиции на рынке.
Углеводороды, входящие в состав попутного нефтяного газа, при нормальных условиях находятся в газообразном состоянии, но при увеличении внешнего давления меняют свое агрегатное состояние и превращаются в жидкость. Это свойство позволяет добиться высокой энергетической плотности и хранить сжиженный углеводородный газ (СУГ) в сравнительно простых по конструкции резервуарах.
В отличие от попутного нефтяного газа, углеводороды, входящие в состав природного газа, при нормальных условиях находятся в газообразном состоянии и не меняют своего агрегатного состояния даже при значительном изменении давления. Поэтому хранение сжатого (компримированного) природного газа (КПГ) сопряжено со значительными сложностями — так, резервуар должен выдерживать значительное давление до 200 атмосфер.
Интенсивно продвигаются технологии получения и использования сжиженного природного газа (СПГ), который можно хранить в специальных изотермических сосудах при температуре ниже -160°С и давлении около 40 бар.
Во многом преимущества высокой энергетической плотности СПГ теряются из-за сложности криогенного оборудования, значительно более дорогого и требующего постоянного контроля высококвалифицированного персонала.
Производство СУГ
Основными компонентами сжиженного углеводородного газа являются пропан С3Н8 и бутан С4Н10. Главным образом промышленное производство сжиженного газа осуществляется из следующих источников:
- попутные нефтяные газы;
- конденсатные фракции природного газа;
- газы процессов стабилизации нефти и конденсата;
- нефтезаводские газы, получаемые с установок переработки нефти.
Таблица 1. Физико-химические показатели сжиженного углеводородного газа по ГОСТ 27578-87
| Показатель | Марка ГСН | |
| ПА | ПБА | |
| Массовая доля компонентов, %: | ||
| метан и этан | Не нормируется | |
| пропан | 90±10 | 50±10 |
| углеводороды С4 и выше | Не нормируется | |
| непредельные углеводороды, (не более) | 6 | 6 |
| Объем жидкого остатка при +40°С, % | Отсутствует | |
| Давление насыщенных паров, МПа: | ||
| при +45°С, не более | – | 1,6 |
| при -20°С, не менее | – | 0,07 |
| при -35°С, не менее | 0,07 | – |
| Массовая доля серы и сернистых соединений, %, не более | 0,01 | 0,01 |
| В том числе сероводорода, %, не более | 0,003 | 0,003 |
| Содержание свободной воды и щелочи | Отсутствует | |
Компонентный состав сжиженного газа регламентируется техническими нормами ГОСТ 27578-87 «Газы углеводородные сжиженные для автомобильного транспорта.
Технические условия» и ГОСТ 20448-90 «Газы углеводородные сжиженные топливные для коммунально-бытового потребления. Технические условия». Первый стандарт описывает состав сжиженного газа, используемом в автомобильном транспорте. На сайте компании Техносоюз покрасочные камеры представлены в широком ассортименте, а так же различное оборудование для автосервиса. Зимой предписывается применять сжиженный газ марки ПА (пропан автомобильный), содержащий 85±10% пропана, летом?— ПБА (пропан-бутан автомобильный), содержащий 50±10% пропана, бутан и не более 6% непредельных углеводородов.
ГОСТ 20448-90 имеет более широкие допуски на содержание компонентов, в том числе вредных с точки зрения воздействия на газовую аппаратуру (например, серу и ее соединения, непредельные углеводороды и т.д.). По этим техническим условиям газовое топливо поступает двух марок: смесь пропан-бутановая зимняя (СПБТЗ) и смесь пропан-бутановая летняя (СПБТЛ).
Марка газа ПБА допускается к применению во всех климатических районах при температуре окружающего воздуха не ниже -20°С.
Марка ПА используется в зимний период в тех климатических районах, где температура воздуха опускается ниже -20°С (рекомендуемый интервал — -25…-20°С). В весенний период времени для полной выработки запасов сжиженного газа марки ПА допускается его применение при температуре до 10°С.
Давление в баллоне
В закрытом резервуаре СУГ образует двухфазную систему. Давление в баллоне зависит от давления насыщенных паров (давления паров в замкнутом объеме в присутствии жидкой фазы) и характеризует испаряемость сжиженного газа, которая, в свою очередь, зависит от температуры жидкой фазы и процентного соотношения пропана и бутана в ней. Испаряемость пропана выше, чем бутана, поэтому и давление при отрицательных температурах у него выше.
Опыт многолетней практической эксплуатации показывает:
- при низких температурах окружающего воздуха эффективнее использовать СУГ с повышенным содержанием пропана, так как при этом обеспечивается надежное испарение газа, а следовательно, и стабильная подача продукта;
- при высоких положительных температурах окружающего воздуха эффективнее использовать СУГ с пониженным содержанием пропана, иначе в резервуаре и трубопроводах будет создаваться значительное избыточное давление, что может отрицательно повлиять на герметичность газовой системы.
Кроме пропана и бутана, в состав СУГ входит незначительное количество метана, этана и других углеводородов, которые могут изменять свойства смеси. Так, этан обладает повышенным, по сравнению с пропаном, давлением насыщенных паров, что может оказать отрицательное влияние при положительных температурах.
Изменение объема жидкой фазы при нагревании
Пропан-бутановая смесь обладает большим коэффициентом объемного расширения жидкой фазы, который для пропана составляет 0,003, а для бутана — 0,002 на 1°С повышения температуры газа. Для сравнения: коэффициент объемного расширения пропана в 15 раз, а бутана — в 10 раз, больше, чем у воды. Техническими нормативами и регламентами устанавливается, что cтепень заполнения резервуаров и баллонов зависит от марки газа и разности его температур во время заполнения и при последующем хранении. Для резервуаров, разность температур которых не превышает 40° С, степень заполнения принимается равной 85%, при большей разности температур степень заполнения должна снижаться.
Изменение объема газа при испарении
При испарении 1 л сжиженного газа образуется около 250 л газообразного. Таким образом, даже незначительная утечка СУГ может быть очень опасной, так как объем газа при испарении увеличивается в 250 раз. Плотность газовой фазы в 1,5–2,0?раза больше плотности воздуха. Этим объясняется тот факт, что при утечках газ с трудом рассеивается в воздухе, особенно в закрытом помещении. Пары его могут накапливаться в естественных и искусственных углублениях, образуя взрывоопасную смесь.

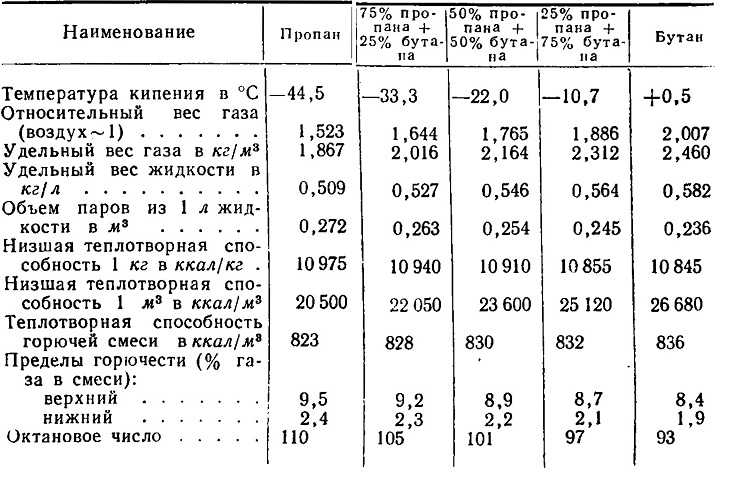

Таблица 2. Физико-химические свойства составляющих сжиженного газа и бензина.
| Показатель | Пропан | Бутан (нормальный) | Бензин |
| Молекулярная масса | 44,10 | 58,12 | 114,20 |
| Плотность жидкой фазы при нормальных условиях, кг/м3 |
510 | 580 | 720 |
| Плотность газовой фазы, кг/м3: | |||
| при нормальных условиях | 2,019 | 2,703 | – |
| при температуре 15°С | 1,900 | 2,550 | – |
| Удельная теплота испарения, кДж/кг | 484,5 | 395,0 | 397,5 |
| Теплота сгорания низшая: | |||
| в жидком состоянии, МДж/л | 65,6 | 26,4 | 62,7 |
| в газообразном состоянии, МДж/кг | 45,9 | 45,4 | 48,7 |
| в газообразном состоянии, МДж/м3 | 85,6 | 111,6 | 213,2 |
| Октановое число | 120 | 93 | 72-98 |
| Пределы воспламеняемости в смеси с воздухом при нормальных условиях, % | 2,1–9,5 | 1,5–8,5 | 1,0–6,0 |
| Температура самовоспламенения, °С | 466 | 405 | 255–370 |
| Теоретически необходимое для сгорания 1 м3 газа количество воздуха, м3 | 23,80 | 30,94 | 14,70 |
| Коэффициент объемного расширения жидкой фракции, % на 1°С | 0,003 | 0,002 | – |
| Температура кипения при давлении 1 бар, °С | -42,1 | -0,5 | +98. ..104 (50%-я точка) |
Способы морской транспортировки сжиженных газов
Категория
Системы судов-газовозов
Углеводородные газы транспортируются на судах в сжиженном состоянии, что позволяет уменьшить их объем в 200-600 раз, а близкий к ним по ряду свойств аммиак – почти в 900 раз. По своим свойствам газы резко отличаются от любых других грузов, перевозимых морскими судами. Сжиженные газы являются насыщенными (кипящими) жидкостями, давление упругости паров Pd которых изменяется в зависимости от температуры жидкой фазы.
Так, понижение температуры СГ в емкости для его хранения приводит к понижению давления, которое может стать ниже атмосферного, а повышение температуры – к росту давления (см.рис.2). Согласно Коду рекомендаций IMO термин «сжиженные газы» (СГ) относится к жидкостям с давлением упругости паров, превышающим 274 кПа при температуре 37,8 °С. Плотность СГ таюке меняется в зависимости от температуры, причем значительно больше, чем у любых других жидких грузов.
Рис. 1. Зависимость давления упругости насыщенных паров газа от температуры:
1 – метан, 2 – этилен, 3 – этан, 4 – аммиак, 5 – пропан, 6 -изобутан, 7 – бутан
При атмосферном давлении сжижение газов происходит при температуре их кипения. Самая низкая температура кипения кип = 161;5 °С у метан„а, затем следуют этилен tKm = -103,7 °С и этан tKm = -88,6 °С, далее идут нефтяные газы и аммиак с температурой кипения выше -48 °С. Температуру кипения можно повыщать при одновременном повышении давления в емкости, где хранится СГ.
В то же время СГ легко переходит в газообразное состояние, забирая необходимую для этого теплоту парообразования от окружающей среды. Если температура жидкой фазы в емкости для хранения СГ постоянна, то и давление остается постоянным независимо от количества жидкости в емкости. При интенсивном отборе паров СГ из емкости температура жидкости понижается и давление б емкости также падает. Так как перевозятся, как правило, не химически чистые газы, а их смеси, процесс сжижения позволяет одновременно разделять газ на составляющие фракции в зависимости от их критических параметров. Таким образом, переход в газообразное или жидкое состояние зависит от температуры, давления и объема. Сжижение газа осуществляется повышением давления, глубоким охлаждением или охлаждением при повышенном давлении. Все изложенное необходимо учитывать при выборе технологии перевозки того или иного из более чем 20 видов СГ, перевозимых морским путем на судах-газовозах. Благодаря относительной простоте процесса фазового перехода СГ обладают преимуществами жидкости при хранении и транспортировке и преимуществами газа при потреблении.
в неизолированных цистернах под давлением и при температуре окружающей среды. За расчетную температуру окружающей среды принимается значение 45 °С. При этой температуре давление упругости насыщения паров аммиака составляет 1,834 МПа, пропана -1,589 МПа, бутана – 0,44 МПа. В изолированных цистернах эти газы можно перевозить при атмосферном давлении и температуре кипения (см. табл.4). Для унификации обычно принимают tKяп = – 52 °С. Эти же газы можно перевозить в изолированных цистернах при пониженной температуре, обычно до – 30 °С и несколько повышенном давлении – до 0,07 – 0,08 МПа.
Как видно из графиков, природный газ (метан) можно транспортировать лишь при атмосферном давлении и глубоком охлаждении до tKm = – 161,5 °С, так как независимо от величины создаваемого давления метан не может находиться в жидком состоянии при температуре выше критической (-82,5 °С). Это же относится к этану и этилену.
Свойства газов и технология их транспортировки в значительной степени определяют конструкцию грузовых цистерн, выбор материалов, архитектурно-конструктивный тип судов-газовозов и обслуживающих их специальных систем и оборудования.
Читать далее: Классификация судов-газовозов
Категория
Системы судов-газовозов
Как изменения температуры влияют на пропан?
перейти к содержаниюПропан — один из самых безопасных и удобных способов обогрева дома. В большинстве случаев пропановые системы требуют немного больше, чем обычное техническое обслуживание и ежегодные заправки, чтобы оставаться в рабочем состоянии круглый год. При этом есть некоторые вещи, которые следует учитывать в зимние месяцы, когда температура падает.
Пропан превращается в жидкость при -44°F — температурах, редко встречающихся в Среднеатлантическом регионе.
Однако более холодные условия вызывают сокращение объема жидкого пропана, что может снизить внутреннее давление в баллоне. Низкое внутреннее давление повлияет на показания манометра, и будет казаться, что у вас меньше топлива, чем на самом деле. Опытный специалист по доставке учтет это при проверке и заполнении вашего бака.
В большинстве случаев изменения давления в холодную погоду недостаточно значительны, чтобы повлиять на способность вашей системы обогревать дом. Однако при сильном холоде производительность нагревателя может снизиться, а в редких случаях — выйти из строя. К счастью, есть способы защитить ваш баллон с пропаном от холода.
Как избежать проблем с пропаном в холодную погоду
Предотвратить изменение давления в баллоне с пропаном несложно, но требует некоторой бдительности, особенно когда температура падает до отрицательных значений. Во избежание проблем:
- Держите бак полным. Полный бак означает больший объем жидкой нефти, которая, в свою очередь, будет менее подвержена усадке.
- Не накрывать бак. Если ваш резервуар находится над землей, использование крышки резервуара или накопление снега и льда предотвратит попадание солнечного света на резервуар и согревает его. В результате потеря давления может быть более серьезной, чем при воздействии солнечного света.
Выполнение приведенных выше советов не только предотвратит проблемы с давлением в холодную погоду, но также сведет к минимуму износ, повысит эффективность и продлит срок службы вашей системы отопления.
Доставка пропана в холодную погоду
Поддержание вашей системы в рабочем состоянии — это только одна часть пропанового отопления зимой. Не менее важно, чтобы вы работали с надежным партнером по доставке. Как отмечалось выше, хорошая компания по доставке топлива будет использовать устройства коррекции объема, чтобы обеспечить надлежащее количество заправок в зимний период. Более того, хорошая компания будет соответствующим образом планировать ненастную погоду, поддерживая свой флот в хорошем состоянии, чтобы предотвратить поломку из-за льда и снега.
Они также будут активно следить за тем, чтобы их клиенты были заполнены до того, как потребуется экстренная помощь.
Являясь давним партнером домов и предприятий в Вирджинии, компания Foster Fuels способна обеспечить надежную подачу пропана в холодную погоду. У нас есть обширный автопарк, который позволяет нам быстро и надежно реагировать на запросы клиентов. Мы также предлагаем удобные программы автозаправки, которые адаптированы к вашей собственности и гарантируют, что у вас всегда будет нужное количество пропана для ваших потребностей в холодную погоду.
Чтобы узнать больше, свяжитесь с Foster Fuels по телефону
Если ваша недвижимость работает на пропане, позвоните в Foster Fuels и договоритесь о зимнем обслуживании до наступления холодов. Мы будем рады настроить автозаполнение или программу доставки по расписанию, которая будет согревать вас всю зиму. Мы также можем обеспечить сезонное техническое обслуживание и другие услуги. Свяжитесь с любым из наших офисов, чтобы узнать больше сегодня.
Узнайте больше о баллонах с пропаном зимой
- Может ли баллон с пропаном замерзнуть?
- Как подготовить баллон с пропаном к зиме
Поиск:
Категории
- О нас
- Сельское хозяйство
- Преимущества
- благотворительных наград
- Аварийная ситуация
- События
- сельское хозяйство
- Избранное
- На продажу
- Фостер Топливо
- Газовые журналы
- Генератор
- Система отопления
- История
- Главная
- Новости
- Новости и события
- На открытом воздухе
- Пропан
- Безопасность
- Распродажа
- Лето
- Танк
- Без категории
- Вода
- Зима
Что такое сжиженный нефтяной газ (LPG) и как он работает?
Что такое сжиженный нефтяной газ? Сжиженный нефтяной газ (LPG) — это топливо, дающее энергию, которое можно найти в нашей повседневной жизни, поскольку оно используется во многих бытовых приборах для приготовления пищи, отопления и горячего водоснабжения.
Газ называется сжиженным, так как легко превращается в жидкость.
Сжиженному нефтяному газу требуется только низкое давление или охлаждение, чтобы превратить его в жидкость из газообразного состояния.
Сжиженный нефтяной газ расширяется в 270 раз по сравнению с объемом жидкости. Следовательно, вполне логично, что сжиженный нефтяной газ хранится и транспортируется в виде жидкости под давлением в газовом баллоне (например, баллоны с пропаном). Сжиженный газ снова превращается в пар, когда вы частично сбрасываете давление в газовом баллоне, включив газовый прибор.
Почти все области применения СНГ связаны с использованием паров газа, а не сжиженного газа. Сжиженный нефтяной газ воспламеняется и сжигается для получения тепловой энергии для различных целей.
В этом обширном руководстве мы собираемся изучить что такое сжиженный газ и как он работает .
Для чего используется сжиженный нефтяной газ? Начнем с того, что сжиженный нефтяной газ используется в газовых плитах, варочных панелях, печах, обогревателях, каминах и газовых системах горячего водоснабжения, которые являются популярными бытовыми газовыми приборами.
Существуют также сушилки для белья, работающие на бензине. Барбекю, обогреватели для патио, камины на крыше, печи для пиццы и ямы для костра — все это типы уличных газовых приборов.
Существуют тысячи различных коммерческих и промышленных приложений. Воздушные шары, работающие на сжиженном нефтяном газе, устройства Zamboni для ледовых катков и использование в качестве пропеллента в различных аэрозольных изделиях — это лишь немногие из наиболее необычных применений.
Состав и свойства сжиженного нефтяного газаВ состав сжиженного нефтяного газа в основном входят пропан , бутан , изобутан , бутилены , 5 пропилен 10014 смеси этих газов .
Сжиженный нефтяной газ состоит из жидкости или газа (пара), в зависимости от давления и температуры сжиженного нефтяного газа.
Сжиженный природный газ (ШФЛУ) имеет тот же состав, что и СНГ, плюс еще несколько газов, которые обычно не входят в состав СНГ.
Полный список компонентов ШФЛУ включает: этан, этен, бутилены, пропилен, пропилен, изобутен, бутадиен, пентан, пентен и пентаны плюс, а также пропан, бутан и изобутан.
Расширение сжиженного нефтяного газа в 270 раз превышает объем газа до объема жидкости. Таким образом, 1 л жидкого сжиженного нефтяного газа (пропана) расширяется до 270 л газообразного сжиженного нефтяного газа. Поскольку в кубическом метре (м 3 ) содержится 1000 литров, 1 л жидкого СНГ расширяется до 0,27 м 3 .
Какова температура (точка) кипения сжиженного нефтяного газа?Вода кипит при 100°C или 212°F, превращаясь в газ (пар). Напротив, сжиженный нефтяной газ (пропан) кипит при -42°C или – 44°F , превращаясь в пар. Сжиженный газ остается жидким, потому что он находится под давлением в газовом баллоне.

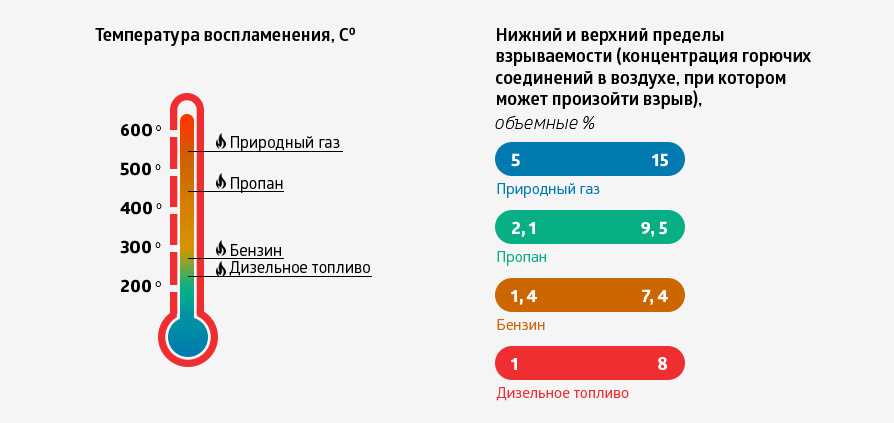

Какова температура воспламенения сжиженного нефтяного газа? Температура воспламенения пропана в воздухе (температура воспламенения газообразного пропана) достигается при достижении температуры между 470°C – 550°C ( 878°F – 1020°F ).
При этой температуре пропан воспламеняется без пламени, искры или других источников воспламенения.
Температура пламени пропана 1967°C (3 573ºF ).
Какова точка росы сжиженного нефтяного газа?Точка росы для СНГ-пропана – это температура, при которой газ переходит в жидкое состояние, процесс, известный как сжижение .
Что такое сжижение?
Сжижение – это метод преобразования паров СНГ в жидкость, зависящий от температуры и давления пара. Чем выше температура пара, тем выше давление, необходимое для превращения пара в жидкость.
Пары пропана при 20°C должны быть сжаты до около 836 кПа, чтобы увидеть, как они сжижаются , а при 50°C требуется давление около 1713 кПа. Чем ниже температура, тем легче сжижать пар. Пары н-бутана при 20°C должны быть сжаты до давления около 115 кПа, чтобы увидеть его сжижение, а при 50°C требуется давление около 510 кПа.
На условия сжижения смесей пропана и бутана также влияет структура смеси, а также температура и давление паров.
Какова энергетическая ценность сжиженного нефтяного газа?Содержание энергии в сжиженном газе составляет около 25 МДж на литр . Энергетическая ценность LPG одного галлона пропана составляет 91 547 БТЕ (60 ° F). Для сравнения, 25 МДж равняется 6,9 кВтч.
Краткое описание свойств сжиженного нефтяного газа можно найти в таблице ниже.
| СНГ – температура кипения пропана | -42°C или -44°F |
| СНГ Точка плавления – замерзания | -188°C или -306,4°F |
| Удельный вес жидкого сжиженного нефтяного газа-пропана | 0,495 (25°С) |
| Плотность сжиженного газа Плотность газа пропана | 1,898 кг/м 3 (15°C) или 0,1162 фунт/фут 3 |
| Содержание энергии в СНГ | 25 МДж/л или 91 547 БТЕ/галлон (60°F) |
| Расширение газов LPG | 1 л (жидкость) = 0,27 М 3 (газ) |
| Температура пламени пропана | 1967ºC или 3573ºF |
| Температура воспламенения пропана в воздухе | 470°C – 550°C (878°F – 1020°F) |
| Пределы воспламеняемости | 2,15–9,6 % СНГ/воздух |
| Температура самовоспламенения пропана | 470°C или 878°F |
| Молекулярный вес | 44,097 кг/кмоль |
Таблица 1 – Свойства сжиженного нефтяного газа (СНГ)
Откуда берется сжиженный нефтяной газ? Бурение скважин, переработка, транспортировка, упаковка, выпаривание, газовые регуляторы и само газовое оборудование — все это часть цепочки поставок СУГ.
СУГ добывается из нефтяных и газовых скважин.
СНГ обычно присутствует в смесях других углеводородов, таких как сырая нефть и природный газ. Производство природного газа и добыча нефти используются для производства LPG.
Транспортировка сжиженного нефтяного газа (СУГ)При хранении сжиженного нефтяного газа под умеренным давлением в газовых трубах, баллонах, резервуарах и более широких емкостях для хранения СУГ, остается либо газом (паром), либо жидкостью .
Поскольку объем газообразного СНГ в 270 раз больше объема жидкого СНГ, он почти всегда перевозится в жидком виде. Автомобили, железная дорога, автоцистерны, интермодальные контейнеры, автоцистерны, трубопроводы и муниципальные газовые сети — все это варианты транспортировки сжиженного нефтяного газа (пропана).
Большинство домовладельцев получают сжиженный нефтяной газ из сменных баллонов или из автоцистерн в огромный подземный резервуар .
Когда дело доходит до барбекю, большинство людей несут свои пустые бутылки из-под бензина в магазин, чтобы их снова наполнили или заменили.
При сравнительно низком давлении LPG сжимается в жидкость и хранится в специально сконструированных газовых баллонах , баллонах или резервуарах . Сжиженный нефтяной газ обычно содержится в стальных или композитных контейнерах в виде жидкости, размер которой варьируется от небольших газовых баллонов для барбекю до более крупных газовых баллонов и резервуаров для хранения сжиженного нефтяного газа.

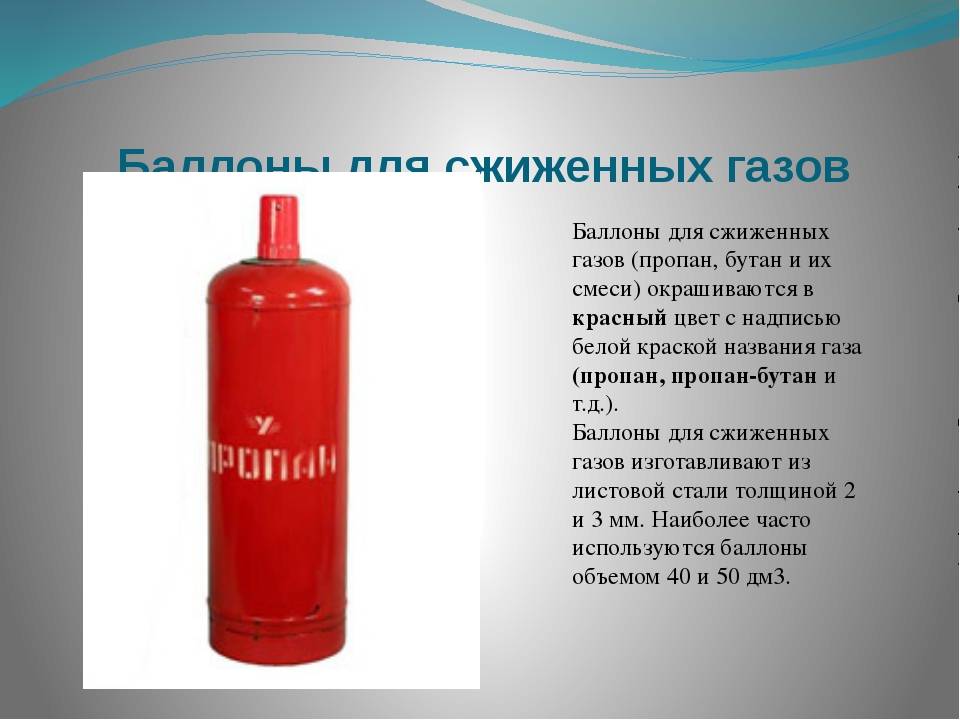

Хранение СНГ в газовых баллонахСтандартные размеры газовых баллонов для барбекю можно найти ниже:
Размеры газовых баллонов | Баллон для сжиженного нефтяного газа 4 кг | Газовый баллон 9 кг |
| Диаметр | 240–265 мм | 309–335 мм |
| Высота | 345–450 мм | 450–525 мм |
| Емкость | 7,25 л | 16,66 л |
| Тара (пустая) Вес | 4,5–6,6 кг | 7,8–10,4 кг |
| Полный вес | 8,2–10,3 кг | 16,3–19,0 кг |
| Энергия | 181 МДж | 417 МДж |
Таблица 2 – Типовые размеры газовых баллонов для барбекю, в которых можно хранить сжиженный газ
Знаете ли вы?
Газового баллона весом 9 кг хватит примерно на 7–8 дней, если вы готовите еду каждый день на гриле-барбекю с 4 конфорками в течение одного часа.
При приготовлении с помощью небольшого переносного барбекю с 2 конфорками на высокой мощности 9кг газового баллона (патио газа) хватит примерно на 29 часов. При более низких настройках даже с одной включенной горелкой это может продолжаться намного дольше.
Типовые размеры газовых баллонов указаны ниже:
| Размеры газовых баллонов с пропаном | 45 кг Баллон с пропаном | 90 кг Баллон с пропаном | 210 кг Баллон с пропаном |
| Диаметр | 375 мм | 510 мм | 765 мм |
| Высота | 1250 мм | 1380 мм | 1460 мм |
| Емкость | 88л | 176л | 411Л |
| Тара (пустая) Вес | 33 кг | 65 кг | 140 кг |
| Полный вес | 78 кг | 155 кг | 350 кг |
| Энергия | 2205 МДж | 4410 МДж | 10 290 МДж |
Таблица 3 – Типовые размеры газовых баллонов, в которых можно хранить сжиженный нефтяной газ
Вместимость газового баллона по воде – это показатель, который не интересует большинство клиентов.
Инженеры используют его.
Какова вместимость газового баллона по воде?
Вместимость по воде размеров газовых баллонов составляет емкость цилиндров размеров газовых баллонов LPG, если они были заполнены водой , как следует из названия. Что касается размера баллона, разумный обменный курс заключается в том, что 1 килограмм примерно эквивалентен 1,96 литра сжиженного нефтяного газа.
| Вместимость газового баллона | ||||||
| Размеры газовых баллонов | Объем воды | |||||
| 4 | 9,6 кг | |||||
| 9 | 21,6 кг | |||||
| 15 | 36 кг | |||||
| 18 | 43 кг | |||||
| 45 | 108 кг | |||||
| 90 | 215 кг | |||||
| 210 | 499 кг | Таблица 4 – Вместимость газового баллона по воде 0,5 тонны Бак для сжиженного газа | 1 тонна Бак для сжиженного нефтяного газа | 2 тонны Бак для сжиженного газа | 2,5 тонны Бак для сжиженного газа | 3 тонны Бак для сжиженного газа |
| Диаметр | 915 мм | 1065 мм | 1220 мм | 1220 мм | 1220 мм | |
| Длина | 2250мм | 2690мм | 3920мм | 5940 мм | 7960 мм | |
| Емкость | 980л | 1960л | 3920л | 4900Л | 5880L | |
Таблица 5 – Типовые размеры баллонов с пропаном, в которых может храниться СНГ
Указанные размеры баллонов с пропаном (размеры баллонов с пропаном) являются приблизительными.
Размер газового баллона для сжиженного газа может варьироваться.
Ниже мы подробно рассмотрим, что на самом деле происходит внутри баллона со сжиженным газом:
- при простое
- во время работы
Среднее усилие на единицу площади, действующее сжиженным нефтяным газом на внутренние стенки баллона с сжиженным нефтяным газом, обозначается как Давление сжиженного нефтяного газа . В результате давление сжиженного нефтяного газа внутри баллона будет оставаться постоянным с момента заполнения цилиндра до момента испарения последнего жидкого сжиженного нефтяного газа. При использовании оставшихся паров сжиженного нефтяного газа давление сжиженного газа падает.
Единицы измерения давления сжиженного нефтяного газа
Фунты на квадратный дюйм, кПа и бар являются тремя наиболее распространенными единицами измерения давления в баллоне с сжиженным нефтяным газом (давление в баллоне с сжиженным нефтяным газом).
Давление сжиженного нефтяного газа измеряется в фунтах на квадратный дюйм манометра (PSIG). PSIA обозначает фунты на квадратный дюйм абсолютного давления сжиженного нефтяного газа.
1 атм = 14,7 фунтов на квадратный дюйм = 0 фунтов на квадратный дюйм изб. = 101,325 кПа — метрическая единица давления, входящая в Международную систему единиц (СИ).
Какое давление в баллоне с пропаном?
Газовые баллоны для барбекю имеют то же давление баллона со сжиженным газом, что и большие газовые баллоны, такие как баллон с пропаном на 20 фунтов или газовый баллон на 9 кг. Давление в газовом баллоне-баллоне LPG полностью зависит от температуры.
20-фунтовый баллон с пропаном имеет давление 172 фунтов на квадратный дюйм при температуре 100°F. Точно так же 9-килограммовый бензобак имеет давление 1183 кПа при 38°C.
Большие газовые баллоны, такие как 100-фунтовый баллон с пропаном или 45-килограммовый баллон с пропаном, имеют такое же давление в баллоне со сжиженным газом, как и маленькие газовые баллоны.
Давление в газовом баллоне-баллоне LPG полностью зависит от температуры. 100-фунтовый баллон с пропаном имеет давление 172 фунтов на квадратный дюйм при температуре 100 ° F. Точно так же при 38°C 45-килограммовый бензобак имеет давление 1183 кПа.
Сжиженный нефтяной газ представляет собой жидкость в цилиндре с зоной, чувствительной к давлению в верхней части, где он превращается в пары сжиженного нефтяного газа. Как видно на рисунке ниже, давление паров сжиженного нефтяного газа поддерживается в верхней части контейнера, в то время как жидкий сжиженный нефтяной газ поддерживается на дне.
Баллоны со сжиженным нефтяным газом обычно заполняются на 80 %, что означает 80 % жидкости и 20 % пара. Когда вы используете газ, процент меняется, а сжиженный сжиженный газ уменьшается.
На холостом ходу давление в газовом баллоне колеблется от 0 бар при -43 90 172 o 90 173 C до 24,8 бар при 70 90 172 o 90 173 C.
В результате большинство предохранительных клапанов настроены на давление около 25 бар, что примерно равно максимальное давление, которое может достичь баллон со сжиженным газом.
СНГ представляет собой как жидкость, так и пар внутри баллона (газ). Пропан является газообразным при температуре -42°C (-43,6°F) и при нормальной температуре и давлении. Пропан представляет собой пар под давлением или при более низких температурах. Пропан не имеет запаха, бесцветен и имеет вид воды.
Соотношение давления и температуры в газовом баллоне и баллоне со сжиженным нефтяным газом показано в таблице ниже.
| Температура | Температура | Давление | Давление | Давление |
| °С | ºF | кПа | фунт/кв. дюйм изб. | Бар |
| 70 | 158 | 2482 | 360 | 24,8 |
| 60 | 140 | 2013 | 292 | 20,1 |
| 54 | 130 | 1794 | 257 | 17,9 |
| 43 | 110 | 1358 | 197 | 13,6 |
| 38 | 100 | 1186 | 172 | 11,9 |
| 32 | 90 | 1027 | 149 | 10,3 |
| 27 | 80 | 883 | 128 | 8,8 |
| 16 | 60 | 637 | 92 | 6,4 |
| -1 | 30 | 356 | 51 | 3,6 |
| -18 | 0 | 152 | 24 | 1,5 |
| -29 | -20 | 74 | 11 | 0,7 |
| -43 | -45 | 0 | 0 | 0 |
Таблица 6 – Зависимость давления и температуры СУГ в баллоне
Давление во время работы (включение газовых приборов) газовые баллоны начинают кипеть, увеличивая давление сжиженного нефтяного газа.
Если бы вы могли видеть сквозь сталь, вы бы обнаружили, что она похожа на кипящую воду.
При 100°C вода закипает и превращается в газ (пар). С другой стороны, LPG кипит при -42°C и превращается в пар . Превращение жидкости в пар (газ) называется парообразованием. Поскольку он находится под давлением сжиженного нефтяного газа в газовом баллоне, сжиженный нефтяной газ остается жидким. Он похож на воду в виде жидкости. В естественном состоянии бесцветен и не имеет запаха .
Давление при работе (отключение газового прибора)При выключении газового прибора процесс парообразования прекращается, и начинается обратный процесс . Метод преобразования паров СНГ в жидкий СНГ известен как сжижение и основан на температуре пара и давлении СНГ.
Чем выше температура пара, тем выше давление паров СНГ, необходимое для превращения его в жидкость.
Для паров пропана при 20°C давление должно быть около 836 кПа, чтобы увидеть его сжижение, а при 50°C требуется давление около 1713 кПа.
Чем ниже температура, тем легче сжижать пар . Пары н-бутана при 20°C должны быть сжаты до давления около 115 кПа, чтобы увидеть его сжижение, а при 50°C требуется давление около 510 кПа.
На условия сжижения смесей пропана и бутана также влияет структура смеси, а также температура и давление паров.
Советы по безопасности и меры предосторожности для сжиженного нефтяного газаБаллоны, баки и баллоны со сжиженным нефтяным газом, как правило, безопасны в использовании, если они используются правильно. Ниже приведены некоторые советы по безопасности, чтобы вы могли принять необходимые меры предосторожности при использовании LPG. Пожалуйста, всегда соблюдайте правила безопасности производителей.
Макс. номинальное давление баллона с пропаном Максимальный уровень давления баллона с пропаном представляет собой расчетное предельное давление сжиженного газа для баллона с пропаном. Хотя баллоны с пропаном спроектированы так, чтобы выдерживать гораздо более высокое давление, чем обычное рабочее давление сжиженного нефтяного газа, по-прежнему важно не превысить максимальное номинальное давление баллона с пропаном .
Типичный баллон с пропаном, вероятно, взорвется только при номинальном давлении в баллоне с пропаном выше 6895 кПа или 1000 фунтов на кв. дюйм изб.
Это означает, что максимальное номинальное давление баллона с пропаном примерно в 5 раз превышает обычное рабочее давление баллона со сжиженным нефтяным газом . Производитель и сам цилиндр определят это. Клапаны сброса давления сжиженного нефтяного газа встроены в главный клапан пропановых баллонов. Клапан сброса давления для сжиженного нефтяного газа обычно устанавливается на 2585 кПа (375 фунтов на кв. дюйм изб.).
В результате максимальное давление в баллоне с пропаном никогда не превысит это значение, поэтому клапан будет открываться, позволяя любому газу выйти, снижая давление сжиженного нефтяного газа в баллоне и никогда не достигая предела максимального номинального давления. Давление в баллоне с пропаном зависит от температуры.
Регулятор давления сжиженного нефтяного газа Для минимизации и поддержания стабильного рабочего давления сжиженного нефтяного газа используется регулятор давления сжиженного нефтяного газа-пропана.
Регуляторы давления для приборов, работающих на природном газе и СНГ-пропане, работают при различных давлениях, 1,1 кПа и 2,75 кПа соответственно.
Реальное рабочее давление сжиженного нефтяного газа в газовых приборах значительно ниже давления 2,75 кПа в газовых баллонах сжиженного нефтяного газа (давление газового баллона сжиженного нефтяного газа).
Может ли взорваться баллон со сжиженным нефтяным газом?Взрывы газовых баллонов, если верить Голливуду и интернету, явление частое.
Ну, это совсем не точно.
На самом деле, взрывы невероятно маловероятны , а умышленно вызвать взрыв баллона со сжиженным газом крайне сложно. Большинство взрывов газа происходит при утечке газа в небольшое помещение, например на кухню. Это невозможно для сжиженного нефтяного газа, как для природного газа. Поскольку газовые баллоны часто хранятся на открытом воздухе, газовый баллон редко включается в такой инцидент.
