Температура резака пропан кислород: Технология кислородной резки металла

Как пользоваться резаком (пропан, кислород): описание и инструкция по резке металла пропаном

Советы строителям |

12.09.2020

На профессиональном уровне не всегда достаточно болгарки и гравера. На большие объемы черного металла уже нужна резка металла газовым резаком. А о том, в чем его преимущества и как им пользоваться – читайте в этой статье.

Преимущества и недостатки

Газовый резак качественно отличается от простых электрических инструментов по ряду признаков:

1. Возможная резка металлопроката любого размера. Кислород-пропаном можно прорезать сталь до 20 сантиметров в 1 заход. Для примера, даже 180-й болгаркой придется делать 5-7 проходов.
2. Пропан дешевый, в сравнении с другими газами. В сравнении с тем же ацетиленом, пропан дешевле в половину. Тем более заправка баллона возможна на любой АЗС.
3. Другие виды резаков имеют скорость куда ниже, в сравнении с газом. Особенно с болгаркой или гравером.

Однако, есть и минусы:

1. Формально газовым резаком можно резать любые металлы. Но в сравнении с той же болгаркой, не получится работать с деревом или пластиком.
2. Рез получается весьма грубым из-за невысокого контроля огненной иглы. Будут образовываться рваные края, которые придется исправлять напильником, той же болгаркой, наждаком.
3. Толщина реза также получится немаленькой — до 5 миллиметров.
4. Температура горения пропана в кислородной среде на 400 градусов ниже, в сравнении с ацетиленом.

Как правильно работать газовым резаком: подготовительный этап

Сначала обеспечим безопасность и подготовим все необходимое. Понадобится:

1. Углекислотный огнетушитель. Резка металла резаком проводится при температуре выше 1800 градусов, поэтому нам необходима защита. Углекислота будет наиболее эффективной, в сравнении с порошком. Кстати, не помешает еще и ведро с песком.
2. Огнеупорный костюм. В принципе, подойдет обычная экипировка газосварщика. Она сделана из брезента, пропитанного огнеупорным составом. Еще понадобятся защитные перчатки и ботинки.
3. Очки. От яркости раскаленных газов легко получить эффект «зайчиков», поэтому нужны обычные светофильтровые очки, желательно 3 уровня.
4. Инструмент для разметки.
5. Защита ушей. Строительные наушники или беруши.
6. Зажигалка для резака. Обычные спички или зажигался не подходят – руки оказываются слишком близко к факелу. Можно купить то, что в магазине продается под названием «бытовая зажигалка».

Отдельно подготавливаем рабочее место. В идеале купить или сделать сварочный стол с вытяжкой. Но для начала подойдет подложка из шамотного кирпича. На 2-3 метра вокруг места работ не должно быть легковоспламеняемых предметов: бумага, растворители, горючее, масла.

Необходимое оборудование

Теперь соберем необходимо оборудование. Всего нам понадобится:

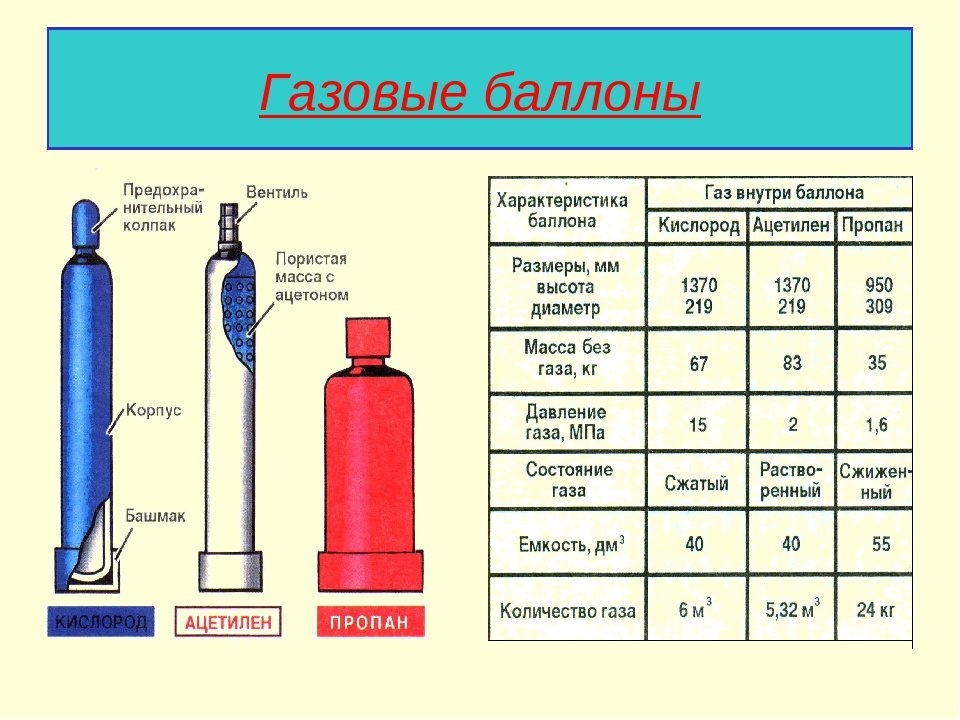

1. Баллоны. Чтобы собрать резак пропановый кислородный, просто покупаем соответствующие баллоны. Это можно сделать в любом магазине со сварочным оборудованием. Они многоразовые и их можно перезаправлять в той же торговой точке или на заправочной станции.
2. Рукава. Для пропана понадобится рукав 1 класса с диаметром от 1 до 2 сантиметров. Желательно, чтобы он был красным для удобства. Кислородный имеет тот же диаметр, но 3 класс прочности.
3. Редукторы. Они покупаются для каждого газа отдельно. Нам необходим пропановый (например, БПО-5ДМ) и кислородный (БКО-50ДМ). Кстати, перепутать их не получится, так как на пропане обратная резьба.
4. Обратные клапаны. На входе в горелку устанавливается огнеоградители, также имеющие газовую градацию. Без них запускать резак не стоит, так как в случае хлопка, горение перейдет в рукав и может дойти до баллона.
5. Горелка «кислород-пропан». Купить можно в любом интернет-магазине инструментов. Например, ГЗУ 228, Г2 Мини 273, Р1 142.

Вот и все, что необходимо для запуска резака пропан-кислород.

Когда все подготовлено, можно переходить к работе с металлом.

Как пользоваться кислородно-пропановым резаком

Подготовка к работе

И так, соберем наш резак и проверим на работоспособность. Кстати, профилактический осмотр нужно проводить перед каждым запуском, чтобы не было протечек. Особенно, если оборудование долго простаивало или есть подозрения на нарушение герметичности.

Начинаем:

1. Для начала подключим рукава к баллонам. Рукав кислорода подключается к ниппелю со штуцером к редуктору с правой резьбой. Аналогично устанавливается и пропановый рукав. Все соединения проходим уплотнителем (анаэробным герметиком, паклей, фумкой).
2. Немного спускаем газ, чтобы удалить грязь из шлангов.
3. К обратной стороне рукава крепятся ниппели для перехода на огнепреградные клапаны.
4. К ним уже присоединяется сама горелка. На ней должны быть цветовые метки, чтобы не перепутать кислород с газом.

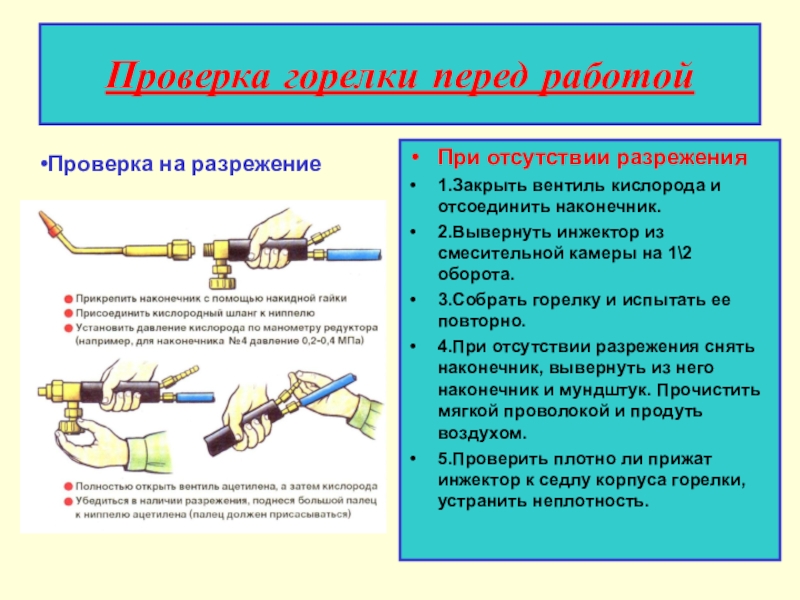

Кстати, неплохо было бы проверить подсос воздуха. Для этого кислородный шланг нужно подключить к баллону, а пропановый ниппель оставить свободным. Ставим подачу кислорода на 5 атмосфер. Свободный ниппель трогаем рукой. Если «засасывает» — все хорошо, работать можно. Если нет, понадобится продуть инжектор.

Не забываем герметизировать все соединения.

Приступаем к работе

А теперь мы рассмотрим, как правильно резать металл резаком. Это несложно, но придется привыкнуть к углу реза. Для начала на кислородном редукторе выставляем 5 атмосфер. На пропановом ставим 0,5. Пропорция 1 к 10 выбрана потому, что у нас происходит сгорание газа в кислородной среде.

Начнем с поджига пропана. Слегка открываем вентиль на горелке и зажигаем. Упираем сопло в металл под углом в 90 градусов. Теперь чуть-чуть открываем регулирующий кислород. Теперь поочередно открываем вентили, пока не получим факел нужного размера. Его длина зависит от того, насколько толстый кусок металла нужно нам прорезать.

Разогрев начинаем с той точки, от которой и планируется резка. Ждем проплавления металла. В среднем, на разогрев уходит около 10 секунд. Когда металл достаточно разогрелся, пускаем режущий кислород. Он выглядит, как тонкая игла. Затем просто медленно ведем его вдоль линии реза.

Вентиль режущего кислорода нужно открывать медленно.

Перепад давления может вызвать обратный удар факела, называемый «хлопком». Если нет огнепреградного обратного клапана, пламя пойдет к баллонам и вызовет взрыв.

Как правильно пользоваться резаком? Нужно соблюдать правильный угол. Начинаем с 90 градусов, затем немного наклоняем резак на 5-6 градусов в обратную сторону от реза. Если металл более 9 сантиметров, можно наклонять до 10.

Когда металл уже прорезан на 20 миллиметров, ставим угол наклона в 20 градусов.

Нюансы резки

Во многом на работу влияет скорость реза. Понять, правильно ли она выбрана можно по искрам. Если она выбрана верна, угол их падения будет находится в пределе 88-90 градусов.

Если искры заметно отклоняются в сторону противоположную линии реза – нужно прибавить скорость, наоборот – сбавить.

Перед тем, как резать резаком, измерьте толщину металла. Если она более 6 сантиметров, будут проблемы с оттоком шлаков. Чтобы это предотвратить, достаточно наклонить лист набок.

По технологии не рекомендуется останавливать линию реза.

Если работу нужно прервать, не нужно начинать с того же места. Нужно начать новую линию с обратной стороны разметки.

Когда работа была закончена, сначала отключается режущий кислород, затем регулирующий и только тогда пропан.

Подробнее о том, как нужно держать руки во время резки, чтобы линии получались можно узнать из видео:

Меры предосторожности

Перед тем, как пользоваться газовым резаком, помните про технику безопасности. В первую очередь обязательно полная экипировка, описанная выше. Пренебрегать ей нельзя, так как раскаленный до 2000 градусов металл может вызвать сильнейшие ожоги кожи.

Перед каждой резкой осматривайте шланги на целостность. Стыки, трещины, прорывы приведут к вытравливанию газа, а это легко приведет к взрыву. Заделывать их также не рекомендуется – лучше поменять.

Кстати, резиновые шланги не любят мороз и после работы на улице зимой часто трескаются. Из-за этого многие меняют их на металлические, что запрещено по технике безопасности.

Помните про свойства газа.

Пропан – взрывоопасный газ, который может загореться от любой искры. Кислород опаснее, так как является мощным окислителем. Попадая на масло (особенно натуральное: тиковое, тунговое, льняное), он окисляет его, приводя к возгоранию. Баллон нельзя трогать масляными руками и перчатками. Поблизости, особенно рядом с местом работы, не должно быть масляных тряпок и пятен.

От рабочего места баллон должен находиться на расстоянии не менее 10 метров. Между собой – 5 метров.

Подробнее о технике безопасности при работе с резаком можно узнать из видео:

Топ 10 газовых резаков

Теперь рассмотрим лучшие резаки для резки металла, которые можно купить в СНГ.

Сварог Р3

Лучший газовый резак для работы одной рукой, что в ряде случаев необходимо. Эта модель оснащена рычажным продувом, без пластиковой ручки крана. При этом сила нажатия влияет на подачу кислорода. Правда, на другой чаще весов заметная масса горелки. Весит она 1100 граммов, что при длине в 48 сантиметров будет заметной. Удерживать его на протяжении нескольких часов будет затруднительно, особенно одной рукой. Зато настроить его очень просто, силой давления на рычаг.

Предполагает максимальную толщину реза до 30 сантиметров с весьма экономным расходом горючего газа – всего 0,83 кубометра. Кстати, «Сварог Р3» может работать, как на пропане, так и на ацетилене.

Отдельным преимуществом производитель называет латунные ручки подачи пропана и регулирующего кислорода. В отличие от пластиковых, они почти не стираются, легко чистятся и не прогорают.

КЕДР РЗП-05

Подойдет на случай, если нужно варить на высоте. Этот «Кедр» относится к удлиненным резакам (52 сантиметра), что в будет удобно в ряде случаев. Правда вес в 900 грамм все равно остается неудобным. Также отдельный минус – расположение вентиля горючего газа. Он находится в самом начале, до рукояти. РЗП предназначена для малоуглеродистых и низколегированных сталей.

Модель универсальная и может работать не только на пропановом газе. Максимальная глубина реза составляет 30 сантиметров, как и у предыдущего резака.

NORD-S 100П

На случай мелких бытовых ремонтов лучше взять этот «Норд». Его максимальная глубина прореза 100 миллиметров, поэтому для профессиональных задач он не годится. Зато смешивание газовой смеси происходит в головной части, что снижает вероятность хлопка. Обратной тяге дополнительно препятствует и смеситель. Теоретически, модели не нужны обратные клапаны, но для перестраховки их лучше поставить.

Ручка режущего кислорода расположена удобно над линией выходных трубок, но при этом не нагревается. Газорезка исключительно пропановая и не может работать с другими газовыми смесями.

KRASS Р3П-02М

Относительно дешевый резак, но уже с глубиной реза до 30 сантиметров. То есть даже для профессиональной работы он вполне годен. Имеет регулируемую голову, поэтому отлично подходит для труднодоступных мест, например, в автомастерской.

Обе кислородные ручки расположены сверху на выходной трубке, пропановая с правого боку, то есть регулировать его уровень можно большим пальцем. Установлена надежная защита от обратного удара, поэтому модель хороша для новичков.

Подходит только для резки низкоуглеродистых и малолегированных сталей.

Р3П-12 LATION

Отличная модель для труднодоступных мест. Благодаря длине в 50 сантиметров, им можно резать металл под потолком без стремянки. При этом масса всего 670 грамм, то есть работать с ним одной рукой вполне реально.

Ручка противоскользящая, выполненная на полимерной основе. В комплекте, кстати, поставляется сразу 4 мундштука. Предусмотрена защита от обратного удара, поэтому он безопасен для новичков. Максимальная глубина 30 сантиметров, поэтому и для проф.работ он вполне подойдет.

Р3П-02МУ

Пропановая горелка для работ на большой высоте. Имеет длину 76,8 сантиметров, при этом производитель смог удержать вес на 1 килограмме. Р3П-02МУ сделан разборным, поэтому в случае порчи или прогорания трубок, можно заменить их на новые, без замены блока вентилей.

В комплекте идет несколько размерностей мундштуков. Максимальный рез 30 сантиметров. Резак очень экономично расходует газ, поэтому для промышленных работ он подходит отлично.

Маяк-2-01

Резак проф.класса, предназначенный для раскроя металла до 10 сантиметров. Однако, в отличие от предыдущих моделей, он имеет высочайшую защиту от хлопка, повышенную износоустойчивость и «вечную» сборку. При этом конструкция разборная, то есть при выходе из строя трубок, не обязательно менять резак целиком.

Сразу в комплекте идет 5 мундштуков разного диаметра. Управление вентильное, в том числе и подача режущего кислорода. Единственный минус – огромный вес. При длине в 52 сантиметра, масса «Маяка» составляет 1,2 килограмма. То есть, работать одной рукой с ним невозможно.

Донмет Р1 142П

Пропаново-кислородный резак среднего класса, предназначен для металла не более 10 сантиметров. Не имеет как-таковой физической защиты от хлопка, зато она предусмотрена конструкцией. Форма канала препятствует обратному возращению пламени, но поставить обратный клапан все же нужно.

В «Р1 142П» предусмотрена специальная антиокислительная смазка, которая препятствует порче трубок от перманентного воздействия кислорода. Конструкция разборная, поэтому в случае поломки не нужно менять его целиком.

РЗП-23-РУ

Удобная модель с рычажным спуском режущего кислорода. Имеет внушительную длину – 76,8 сантиметров, поэтому работать на высоте с ней просто. При таких размерах, вес составляет всего 1 килограмм. То есть с ней вполне можно работать 1 рукой. В комплекте поставляется 6 мундштуков — докупать их не придется.

Пожалуй, единственный минус – неудобное размещение вентилей. Они находится напротив с обеих сторон, поэтому для подачи регулирующего кислорода придется загибать руку за рукоять. В остальном, «РЗП-24» обеспечивает быстрый нагрев, при этом рукоять не нагревается вовсе. Эту модель многие любят не только за комплектацию и комфорт, но и за цену. Пожалуй, серия «РЗП» самая бюджетная в продаже.

Р3П-23-РУ

Один из самых недорогих кислородно-пропановых резаков с рычажным спуском. Из-за компактного размера (48,5) сантиметра, им можно проводить очень аккуратный рез. Предусмотрена мощная защита от обратного хлопка.

Но и здесь присутствует «болезнь» всех «РЗП» – ручки расположены параллельно друг другу, поэтому работать с ними не очень удобно.

О принципе работы и классификации газовых резаков можно узнать посмотрев видео:

Виды сайдинга для обшивки дома

Строительство домашнего очага

Наивысшая температура пламени горелки.

Регулировка пламени горелки.

Наивысшая температура пламени горелки. Регулировка пламени горелки.

Оцените запись



Длина подогревательного пламени зависит от его мощности, т. е. от количества горючего газа, подводимого к пламени, а также от рода горючего газа.

Наивысшая температура пламени горелки.

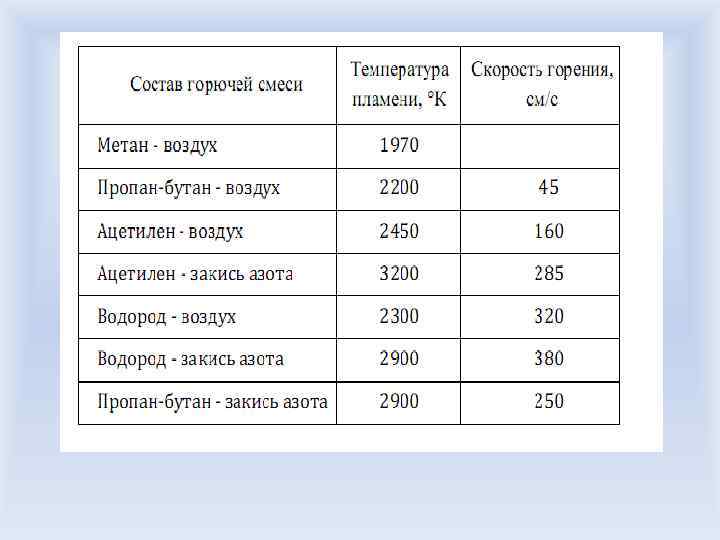

Температура пламени является одним из важнейших его свойств, от которого зависит скорость резки.

Температура пламени зависит от рода горючего и состава смеси, подаваемой в резак. Она различна для разных зон пламени.

Наиболее высокую температуру пламени дает ацетилен, обеспечивающий быстрый нагрев металла до температуры начала горения. Поэтому ацетилен является наиболее распространенным горючим газом, применяемым при кислородной резке.

Наибольшую температуру (около 3100°С) имеет ацетилено-кислородное пламя на расстоянии 3—4 мм от конца ядра по оси пламени. По мере удаления от ядра температура понижается.

Распределение температуры в нормальном ацетилено-кислородном подогревательном пламени по его длине показано на рис. 1.

Слишком высокая температура, развиваемая ацетилено-кислородным пламенем, часто приводит к оплавлению кромок разрезаемых деталей. Поэтому ацетилен, несмотря на все его преимущества, дает при резке менее чистый рез, чем водород, пары бензина и керосина и другие горючие газы.

Регулировка пламени горелки.



От правильной регулировки подогревательного пламени в значительной мере зависит качество резки. Кислородная резка ведется при нормальном или слегка окислительном пламени.

У резаков с концентрическим расположением мундштуков правильно отрегулированное пламя окружает режущую струю кислорода, при этом внутреннее ядро должно быть симметричным и везде одинаковым по яркости.

Если мундштуки резака сдвинуты, сечение кольцевого канала, из которого вытекает горючая смесь, нарушается и пламя получается односторонним. Таким пламенем резку производить нельзя, так как одна кромка разреза будет сильнее нагреваться, оплавляться и рез получится нечистым. Применение разработанных одним из институтов разъемных самоцентрирующихся мундштуков обеспечивает (вследствие самоцентрирования) симметричную форму пламени.

Очень часто происходит засорение канала, по которому проходит горючая смесь, в результате чего пламя разбивается на отдельные струйки и становится неравномерным. Таким пламенем резать нельзя, так как помимо получения некачественного реза заметно снижается производительность.

Регулировка пламени заключается в том, чтобы создать симметричное по отношению к режущей струе кислорода нормальное или слегка окислительное пламя необходимой мощности. Мощность пламени устанавливается в зависимости от толщины разрезаемого металла.

Обычно при правильно установленном давлении и полностью открытых кислородном и ацетиленовом вентилях (на резаке) в зажженном подогревательном пламени есть некоторый избыток ацетилена. Постепенным перекрыванием ацетиленового вентиля достигается нормальное пламя.

Нормальное пламя должно быть создано при не полностью открытых вентилях для возможности дальнейшей регулировки.

Регулировку на слегка окислительное пламя начинают с установления нормального пламени, а затем прибавляют кислород или убавляют ацетилен до тех нор, пока пламя не приобретет требуемой величины.

В правильно отрегулированном пламени (если регулировка производилась при закрытой режущей струе кислорода) после пуска струи давление кислорода подогревательного пламени несколько понижается и пламя становится ацетиленистым. Поэтому окончательную регулировку подогревательного пламени следует вести при открытом вентиле режущего кислорода, а после регулировки вентиль следует закрыть.

Если режущий кислород подается в резак по отдельному от подогревательного кислорода шлангу, дополнительная регулировка пламени не требуется.



Статья оказалась полезной?! Поделись с друзьями в социальных сетях!!!



Эксплуатация кислородного редуктора и техника безопасности.

Нормы расхода кислорода при резке листового металла. Расход кислорода на 1 метр реза.

Что такое кислородное копье? Резка металла кислородным копьем. Кислородное копье видео.

Как сделать правильное пламя резака. Подогревательное пламя при резке. Науглероживающее пламя.

Технология кислородной резки высокоуглеродистой и легированной стали.

Резка металла газом. Резка на природном газе.

Деформация металла при кислородной резке.

Копир-чертеж. Изготовление копир-чертежей.

Черный металл. Резка черных металлов.

Редукторы (регуляторы) давления газа. Конструкция, принцип работы, применение.

Блог Welders Warehouse

Мне часто звонят по поводу использования кислород + пропан или кислород + пропилен вместо ацетилена + кислород.

Короткий ответ на вопрос заголовка: «Да» и «Нет».

Извините за двусмысленность, но все зависит от того, что вы хотите сделать! Позволь мне объяснить!

Варианты топливного газа

Комплекты кислород + топливный газ раньше были простыми, у вас был кислород + ацетилен! Однако в настоящее время вода замутна рядом факторов.

• Ацетилен может быть трудно и дорого достать.
• Аренда баллонов для ацетиленовых баллонов резко подорожала.
• Ацетилен часто вызывает тревогу у должностных лиц, заботящихся о здоровье и безопасности, из-за его горючести и нестабильности!

К сожалению, кислород/ацетилен по-прежнему является лучшим универсальным газовым комбо, но есть жизнеспособные альтернативы, если вы знаете, что хотите делать, и тщательно выбираете.

Окси-пропан

Пропан является наиболее легкой альтернативой ацетилену в качестве топливного газа и обычно поставляется в баллонах под залог, а не сдается в аренду (как это обычно бывает с ацетиленом).

Для большинства пользователей пропан обходится дешевле, особенно для нечастых пользователей комплектов кислород + топливо. Единственным реальным недостатком использования кислорода/пропана является то, что его нельзя использовать для реальной сварки. Однако комплекты, работающие на кислороде и пропане, идеально подходят для серебряного припоя, пайки, резки и нагрева. Так что, если вы не хотите сваривать, кислород и пропан — отличный способ! Кислород + пропан обеспечивает температуру пламени около 1800⁰C.

Oxy Propylene

ProGas 2000 Kit

Пропилен представляет собой смесь газов, включая пропан, и доступен в одноразовых канистрах ряда брендов, включая Gasex, Mapp и Turbo Gas, а также в больших многоразовых баллонах. Смесь кислорода и пропилена горит немного горячее, чем кислород и пропан, обычно около 3100 ⁰C, и поэтому ее можно считать лучшей, поскольку работа быстрее достигает рабочей температуры.

К сожалению, как и пропан, пропилен не подходит для сварки плавлением. Вы найдете людей, которые скажут вам, что его можно использовать для сварки, но в ходе испытаний, которые я проводил, сварные швы, которые он производил, были довольно хрупкими, поэтому я определенно буду делать что-то структурное или от чего зависит моя жизнь. с этим!!!

Кислород + пропилен отлично подходит для серебряного припоя, пайки и нагрева.

Оборудование кислород + пропан также должно использоваться для кислород + пропилен.

The Welders Warehouse предлагает ряд отличных комплектов. Пожалуйста, посетите нашу страницу кислородно-пропановых/пропиленовых комплектов, чтобы ознакомиться с ассортиментом!

Кислородно-пропановая/пропиленовая горелка

Хотя стандартная кислородно-ацетиленовая горелка может использоваться для кислородно-пропановой/пропиленовой горелки, она далека от идеала. Пропан и пропилен — газы с более медленным горением.

Пропан и пропилен также проходят через систему в виде пара, а не газа, фактически не превращаясь в газ, пока не встретятся с воздухом.

Компания Welders Warehouse разработала две специальные многоструйные горелки для кислорода, пропана и пропилена.

Легкая кислородная пропановая/пропиленовая горелка

Мощная кислородная пропановая/пропиленовая горелка

В обеих моделях используется наша собственная, специально разработанная многоструйная насадка, которую гораздо легче зажечь и с меньшей вероятностью продуть по сравнению с кислородной горелкой. /Ацетиленовая форсунка.

Выводы

При правильном оборудовании пропан или пропилен в смеси с кислородом являются жизнеспособной альтернативой кислородоацетилену для большинства применений, за исключением сварки плавлением.

Надеюсь, эта статья оказалась для вас полезной.

Вам также может быть полезна моя статья «Переход с окси-ацетилена на окси-пропан или пропилен».

Пожалуйста, дайте мне знать, что вы думаете об этой статье, оставив комментарий.  Не волнуйтесь, ваш адрес электронной почты не будет добавлен в базу данных или передан другим пользователям, и вы не будете получать нежелательные электронные письма.

Ура

Грэм

Факелы ювелира Объяснение: какой тип вам нужен?

Ганоксин может получать вознаграждение за рекомендации клиентов от компаний, перечисленных на этой странице.

Какой ювелирный фонарик тебе нужен? Это зависит от. Какую работу вы делаете? Ювелиры и производители бисера зажигают свои факелы, чтобы соединять, изменять и плавить металл и стекло.

Тепло — это катализатор, а газ — это топливо, которое разгоняет факел для выполнения этой алхимии. Обычная горелка, использующая керосин, паяльную трубку и энергию легких, подойдет для пайки, но сегодняшние ювелиры, работающие с несколькими металлами, ожидают, что их горелки будут соответствовать их собственной универсальности.

С таким количеством фонарей на рынке, покупатель может быстро запутаться в огромном количестве решений, которые необходимо принять. Выбор топлива, установка подходящих наконечников и определение типа пламени — это только начало.

Чтобы упростить принятие решений, все факелы очень похожи друг на друга. У них есть две трубки с открытым концом для крепления двух резиновых шлангов с цветовой маркировкой, подающих воздух к одному и топливо к другому. Они работают либо на одном топливе, либо на смеси кислорода и топлива, которые имеют тенденцию быть более горячими. Некоторые горелки работают на разных видах топлива, просто меняя наконечник. Каждый газ производит разное пламя.

Что приводит нас к животрепещущему вопросу: какой факел будет производить мощность пламени, необходимую для выполнения работы?

Факелы ювелира Объяснение: какой тип вам нужен?

Список покупки

GOSS ACET-O-LITE

Бюджет

GET IT на Amazon.com

Worthington 14,1 унции цилиндра

Бюджет

Получите его на Amazon.com

Zippo Refills

9008

888888888888888888888888888888888888888888888888888888888888888888888888888 это на amazon. com

MAP Pro цилиндр

Budget

Получить на amazon.com

SMITH® Little TorchT.

Бюджет

Получите его на Amazon.com

Bernz-O-Matic ST2200T Micro Flame Butane Forch Kit

Бюджет

Получить его на Amazon.com

Dremel Versa Tip Pencil Torch Kit Kit

Бюджет88 на amazon.com

Горелка для изготовления бисера Hot Head

Budget

Получить на amazon.com

Nortel Minor Bench Burner Lampworking Torch

Бюджет

Получить его на Amazon.com

Carlisle Mini CC Handheld Torch

Бюджет

GET IT на Amazon. com

Smith паяль пайки, бревенчатые газовые соревнования WDW101 Acetylene

,

. com

Как партнер Amazon, мы зарабатываем на соответствующих покупках, сделанных по ссылкам с нашего сайта.

Ювелирная горелка Газы для чайников

Каждый газ имеет свои характеристики. Выбор правильного газа гарантирует, что горелка будет гореть при желаемой температуре. Когда ацетилен, водород, пропан, MAPP® и природный газ смешиваются с кислородом, они достигают температуры в диапазоне от 3500°F до 6300°F, чего достаточно для большинства ювелирных изделий.

Ацетилен , как и керосин, производится из природного газа. Он в основном использовался для сварки, пока ювелиры не приспособили кислородно-ацетиленовое пламя с температурой 6300°F для сплавления, резки, пайки, плавления и отливки металла. Ацетилен производит такое сильное пламя, что оно прожжет дыру в большинстве металлов, если только кислородно-ацетиленовая горелка не будет находиться в постоянном движении.

Некоторые ювелиры предпочитают ацетиленовую горелку Prest-O-Lite; , хотя он и не горит так же жарко, как кислород/ацетилен, баков покупать не приходится. Больше не доступен, но этот Goss Acet-o-Lite является хорошей заменой! Изображение предоставлено Stuller.

Ацетилен часто избегают в пользу других газов, потому что он не только оставляет сажу, но и производит углеродный побочный продукт, который загрязняет некоторые сплавы золота и платины. Некоторые ювелиры, однако, клянутся своей воздушно-ацетиленовой горелкой Prest-O-LiteT Acetylene (156 долларов).

Хотя он не горит так же жарко, как кислород/ацетилен, кислород/ацетилен, он превращается из мягкого кустистого пламени для нагрева и литья в пламя размером с булавочную головку при смене наконечника. Преимущество использования воздуха/ацетилена заключается в том, что не нужно покупать резервуары, потому что ацетилен смешивается с воздухом в головке горелки.

Пропан и природный газ производят безуглеродное пламя, которое, хотя и имеет более низкую температуру, чем ацетиленовое (5252°F для пропана, 5120°F для природного газа), является хорошей универсальной системой для большинства ювелиров. Однако эти газы зависят от наличия.

Этот баллон Worthington на 14,1 унции является отличным выбором для работы с пропаном:

Нажмите, чтобы узнать цену

Водород является предпочтительным газом при литье или плавлении платины, поскольку его пламя с температурой 4850°F сгорает чисто. Однако он дороже других газов, не так легко доступен и требует осторожного обращения и хранения.

Бутан недорогой, портативный и легкодоступный, но его низкая максимальная температура пламени 4995°F ограничивает его применение.

Нет необходимости покупать бутан в специализированных магазинах! Заправки Zippo дешевы и их легко найти:

Нажмите, чтобы узнать цену

Газ MAPP® представляет собой комбинацию сжиженного нефтяного газа и метилацетилен-пропадиена. Это нетоксичное, легко обнаруживаемое, стабильное, высокоэнергетическое топливо, пламя которого имеет температуру 5301°F, используется при лэмпворкинге, пайке твердым припоем, пайке, отжиге, газовой резке и закалке пламенем. Он нагревается быстрее и лучше, чем воздушно-пропановая горелка, но не обладает такой гибкостью пламени, как кислородно-пропановая горелка.

Этот баллон MAP Pro является резервным, если вы хотите работать с этим типом топлива:

Нажмите, чтобы узнать цену

Кислород Генераторы представляют собой недавнюю альтернативу баллонам с кислородом под давлением. «Не путать с кислородными концентраторами, которые пришли из медицины, имеют короткий срок службы и работают только с небольшими горелками, — говорит Майк ДеМаси из Wale Apparatus, — генераторы кислорода питают факелы, извлекая кислород из атмосферы, и это что делает их такими экономически эффективными. Им требуются большие компрессоры для работы с большими горелками Carlisle. Однако, если их обслуживать с заменой фильтров, они безопасны и имеют неограниченный срок службы. Они могут стоить от 1500 до 10 000 долларов».

Ювелирные горелки

Горелки поставляются с основной рукояткой и множеством легко заменяемых наконечников, предназначенных для использования с определенными видами топлива. Использование неправильных может быть опасным. Наконечники увеличивают или уменьшают размер пламени: маленький наконечник создает точечное пламя, подходящее для небольших работ, средний наконечник создает пламя среднего размера для пайки; а большой наконечник производит пламя щетки, которое отжигает, плавит и отливает.

Две системы горелок с большим ассортиментом насадок — Swiss Torch System и SMITH® Little TorchT.

Нажмите, чтобы узнать цену

«Swiss Torch — это многоцелевой прецизионный настольный фонарь», — говорит д-р Кит Томсон, менеджер Lacy West Supplies в Ванкувере, единственного дистрибьютора Swiss Torch System в Северной Америке. «Он использует одну легкую ручку и семь различных наконечников горелки, имеет широкий диапазон пламени, который легко справляется с микропайкой, отжигом, плавлением и литьем. Его эргономичный дизайн позволяет легко регулировать оба газа большим пальцем и упрощает замену шланга. . Мы рекомендуем Swiss Torch магазинам, выполняющим несколько операций, которым обычно требуется более одного резака». (Факел и наконечник стоят 169 долларов..)

Немного шире и длиннее среднего пальца и весом полторы унции SMITH® Little TorchT, оснащенный соответствующими регуляторами и наконечниками, может использоваться с любым газом. Он имеет 21 изогнутую, прямую и двухпламенную микронаконечники (в том числе один с синтетическим сапфиром для контроля потока газа) и два плавящихся наконечника. Его температура 6300°F позволяет паять мельчайшие элементы, но при этом выделяет достаточно тепла, чтобы сваривать сталь толщиной до 1/8 дюйма и плавить три унции серебра. (Полный кислородно-пропановый комплект с пятью наконечниками стоит 635 долларов)

Студийные рабочие лошадки

В течение многих лет ювелиры тянулись к факелам Meco Midget Torches и Hoke Torch. Midget длиной семь дюймов горит на любом газе, что делает его универсальным и легким. Три наконечника изменяют размер пламени с большого и пушистого на точечный. Работа одной рукой девятидюймовой горелки Hoke Torch, возможность использования нескольких газов и шесть игольчатых наконечников делают ее высокоточной горелкой для плавки, пайки, пайки и сварки металлов.

Эти две модели отличаются весом и расположением клапанов на Midget, которые расположены сверху. Некоторые ювелиры считают их более доступными, чем на Hoke Torch.

Hoke Torch (вверху) и Midget Torch (внизу) — это рабочие лошадки в студии, позволяющие ювелирам выбирать тип газа, который они хотят, и менять наконечники для достижения различных типов пламя. Изображения предоставлены Stuller.

Газосберегающие ювелирные горелки

Разработанная с учетом пожеланий пользователей горелки, горелка с предварительным смешиванием Unecon была сконструирована специально для экономии газа и кислорода и снижения утомляемости оператора. Рычаг «мертвого человека», встроенный в рукоятку, автоматически выключает горелку при отпускании.

Когда фонарь не используется, он размещается на специальной подвеске со встроенным пилотным светом. Повторно зажечь горелку так же просто, как нажать на рычаг и коснуться наконечником запальника. У него ручка из тикового дерева, которая впитывает пот (169,95 долларов).

Ювелирные горелки Minis, Micros, Pen и Pencil

Когда единственной потребностью в горелке является пайка мелких изделий, тогда большинство ручных самозапускающихся горелок, таких как Micro-Jet MJ-300 (20 долл. США) и Blazer Butane Microtorch выполнит эту работу. Эти недорогие мини- и микрогорелки с одним газом производят точное пламя с температурой 2500 ° F, питаемое легкодоступным бутаном.

Больше тепла производят горелка Microflame®, в которой используется бутан, а также Micronox® и MINIFLAM’s MICROTORCH. Оба производят точное пламя с температурой 5000 ° F, пригодное для пайки и пайки. MICROTORCH описывается как лазерная технология без цены.

Bernz-O-Matic ST2200T Комплект бутановой микропламенной горелки

Нажмите, чтобы узнать цену

Карандашные горелки портативны и легки, однако их низкая температура 2000°F ограничивает их применение плавлением припоя. На рынке их много, начиная от 9 долларов.от 0,95 до 56 долларов.

Dremel Versa Tip Pencil Torch Kit

Нажмите, чтобы узнать цену

Одиночные газовые горелки, такие как показанный выше комплект карандаш-горелка1, хороши для небольших работ907.

Горячий воздух и специальные ювелирные горелки

Когда в проекте требуется нагрев без пламени, газовые горелки, работающие на бутане, производят беспламенный поток горячего воздуха, полезный для сглаживания восковых моделей и резьбы. Пламя шестидюймового воскового финишера Smoothy Wax Finisher и паяльной ручки достигает температуры 2300°F, что делает его также пригодным для пайки. ($140) Керр® SmoothyT Flameless Wax Finisher и Mini Torch имеют три режима пламени ($9).5). На низкотемпературном конце находится Micro-Therm Torch, чья температура 750 ° F сглаживает неровные края или линии разделения восковых отливок (28 долларов США).

Пользователи ППМР теперь могут использовать горелку вместо печи для отверждения своих мелких компонентов ППМР. Бутановая горелка Blazer, входящая в комплект станции PMCT и горелки Crafter, имеет смягченное откалиброванное пламя, необходимое для правильного отверждения PMCT (100 долларов США).

Водяные фонари

Принцип действия этих фонарей прост. Электрический ток проходит через воду и электролит, стимулируя реакцию, которая превращает его в пригодное для использования водородное и кислородное топливо. Полученный газ затем направляется в горелку, где он производит чисто горящее пламя в диапазоне температур от 2200°F до 6000°F. Водяные горелки сваривают и паяют платину, золото и серебро.

На рынке есть несколько штук. Высококачественная водяная горелка Elma HT-3 (1899 долларов США) и Shor Aqua Torch (2395 долларов США) вмещают одновременно две горелки. AquaTorch поставляется с девятью наконечниками. Сварочный аппарат Hydrofulx обеспечивает предварительное флюсование пламени до 4850°F (975 долларов США).

Горелки для лэмпворкинга

В 1924 году, когда ученые стекольной фабрики Corning в Нью-Йорке изобрели новое стекло под названием Pyrex, они и представить себе не могли, что произведут революцию в лэмпворкинге. Это новое боросиликатное стекло, устойчивое к тепловым и физическим ударам, имело такую ​​высокую температуру плавления, что использовавшиеся в то время лампы с принудительной подачей воздуха не могли его расплавить. Заимствуя опыт сварки и сочетая кислород и природный газ, были разработаны новые горелки, которые производили пламя, достаточно горячее, чтобы расплавить Pyrex.

Доступен ряд горелок, специально предназначенных для использования в лэмпворкинге; некоторые из них производят два отдельно контролируемых пламени, одно внутри другого, что позволяет выполнять как быструю, так и детальную работу. Вышивка бисером: Лаури Коупленд      Фото: Райан Коупленд.

Современные лэмпворкеры работают с мягким стеклом (Moretti/Effetre) или твердым боросиликатным стеклом (Pyrex, Duran, Kimble, Northstar) с помощью горелок, установленных на рабочем столе. Чтобы получить чистую температуру 1700°F-1900°F, они используют пропан в качестве топлива и кислород в качестве ускорителя.

Mimi Bolser of Art Glass 2 Glass Works использует горелку поверхностного смешивания. «В этой горелке кислород и газ смешиваются, когда они выходят из наконечника горелки снаружи горелки. В результате получается более крупное и чистое пламя с гораздо большей регулировкой пламени, чем в горелке с внутренним смешиванием, где для достижения другого результата необходима смена наконечника. Размер пламени. Лампворкеры скорее повернут циферблат, чем поменяют наконечник. Еще одним преимуществом является то, что они не дают обратного огня, как горелки с внутренним смешиванием», — говорит Болсер.

Новички, нуждающиеся в деньгах, работающие с мягким стеклом, которые не возражают против шумной горелки, могут разжечь одногазовую горелку для изготовления бисера HotHead. В нем используются экономичные одноразовые навинчивающиеся баллоны с пропаном или газом MAPP®, а также его можно подключить с помощью адаптеров к топливному баку с пропаном. Он с шумом производит большое, несколько грязное пламя, которое может повлиять на цвет некоторых стекол.

Горелка для изготовления бисера с горячей головкой

Щелкните, чтобы узнать цену

Следующей покупкой мастера по бисероплетению обычно является небольшая, но универсальная настольная горелка Minor Bench Burner от Nortel. Более горячий, чистый и тихий, чем горелка Hothead, он может работать с пропаном, MAPP®, водородом, бутаном или природным газом. Его остроконечное пламя диаметром 3/4 дюйма делает его полезным для детальной работы.

Nortel Minor Bench Burner Lampworking Torch

Нажмите, чтобы узнать цену

Чем больше пламя, тем лучше? «Большое пламя быстрее, но не всегда горячее», — говорит Крейг Миллирон из Arrow Springs. «Как правило, даже если вам нужно большое пламя, вам, вероятно, понадобится и меньшее пламя для проработки деталей. Вот почему двойная горелка, такая как Major Burner или Mid Range Plus, или горелка с маленьким пламенем внутри Управляемое внешнее пламя, такое как Phantom от Glass Torch Technology или PM2D от Bethlehem Torch, очень популярно. Конструкция с двумя факелами дешевле, чем пламя внутри конструкции с пламенем».

Если для вашей работы важен размер пламени, следующие факелы сгруппированы по размеру пламени.

Группа 1: Minor Bench Burner от Nortel, Bobcat от Glass Torch Technology (195 долларов США) и Lynx (Triple Mix 435 долларов США), а также горелки Mini CC от Carlisle — все они работают с мягким или твердым стеклом. Они могут производить стеклянные бусины, мрамор и скульптуры диаметром до 1-1/4 дюйма. Lynx может работать со стеклом толщиной менее 1 мм.

Ручной фонарик Carlisle Mini CC

Нажмите, чтобы узнать цену

Группа 2: Горелка Major, Mid-Range Plus, Glass Torch Technology’s Phoenix (Triple Mix $625) и Phantom (Triple Mix $1125), Carlisle CC (932 $) имеют размер пламени в три раза больше больше.

Основная горелка Nortel на самом деле представляет собой два резака в одной, потому что она имеет вспомогательную горелку, установленную прямо над большой горелкой на 64 порта. Пламя верхней горелки диаметром 3/4″ работает с мелкими деталями, а пламя нижней горелки диаметром 1-1/2″ нагревает большие куски стекла.

Каждая горелка управляется отдельно и может использоваться для изготовления шариков, выдувного стекла, скульптурного стекла или стекла наизнанку. Эта конструкция с двойной горелкой дешевле, чем конструкция с пламенем в пламени других горелок. Теперь он доступен в четырех версиях ($399).

Nortel Mid Range Burner ($279) — это следующий шаг по сравнению с Minor Bench Burner. Его 25 топливных портов и большая поверхность горелки производят более широкое пламя, которое плавит стекло примерно в три раза быстрее, чем малая горелка, но его можно настроить до игольчатого пламени. Модель Mid-Range Plus с установленной сверху горелкой Minor Burner (379 долларов США).) работает с мягким стеклом диаметром до 11/2″ или трубками из более тяжелого твердого стекла диаметром до 1-1/4″. Эти горелки также можно использовать для выдувания стекла.

Компания Glass Torch Technology запатентовала свои горелки с тройным смешиванием. Горелки Phoenix и Phantom Triple Mix выдают очень сильный нагрев, но при этом охлаждаются, создавая уникальные для этих горелок характеристики пламени. Эта конструкция имеет второй кислородный клапан, который впрыскивает дополнительный кислород по центру потока топливного газа. Это увеличивает гибкость пламени, так что работа с большими кусками происходит быстрее, даже если горелка меньше. Это не только эффективное использование топлива и кислорода, но и их пламя работает тихо без накопления углерода.

Горелка Карлайла считается лучшим факелом для работы с пирексом. Два отдельных комплекта клапанов управляют предварительно смешанным остроконечным центральным пламенем, которое не зависит от смесительного пламени с большой поверхностью. Производители трубок Pyrex и большие художники-скульпторы клянутся этим факелом (932 доллара).

Самое большое и самое горячее пламя для обработки мягкого или твердого стекла и кварца производится на установках Delta Elite компании Glass TorchTechnology (2250 долл. США) и Carlisle CC Plus (1453 долл. США). Небольшое центральное пламя окружено большим внешним пламенем, которое контролируется отдельно. Никакая работа не является слишком большой или слишком маленькой для этих факелов.

Ювелирные горелки с водяным охлаждением

Bethlehem’s PM2D-WC включает две ручные горелки в одной настольной горелке. Они работают независимо или одновременно для обработки трубок из твердого стекла от 3 мм до 100 мм. Его высота пламени может быть отрегулирована без изменения температуры пламени. Трубные соединения охлаждают горелку водой, чтобы продлить срок службы горелки на десятилетия (1555 долларов США, комплект водяного охлаждения 260 долларов США).

Ленточный факел

Светильникам, которым необходимо обогреть большие площади, нужен факел, способный производить длинное пламя. Ленточная горелка для смешивания поверхностей Carlisle производит пламя до 13 дюймов без холодных пятен. Он работает в любом положении, но остается относительно холодным.

Горелки с двойным газом, такие как пропановая система, показанная справа, дороже, но более универсальны. Изображения предоставлены Рио-Гранде.

Аксессуары, необходимые для вашего ювелирного фонаря

Фонари являются частью установки, для работы которой требуются аксессуары. После того, как резак, наконечники, шланги и резервуары были куплены, остается купить еще несколько необходимых вещей, таких как регуляторы, разрядники обратного воспламенения и соединители. Дополнения, которые вы можете запросить на Рождество. И вот некоторые аксессуары для этого рождественского списка:

Ножные педали (285 долларов США), проверка соединения Safe-D-Tect, которая пузырится при обнаружении утечки (6 долларов США), система экономии газа, которая автоматически отключает подачу газа и повторно зажигает горелку. Не забудьте CHEM-O-LENE, усилитель пропана, повышающий температуру пламени на 1000°F.

Smith Soldering Brazing Gas Saver Cutting Torch WDW101 Acetylene

Нажмите, чтобы узнать цену

Что дальше

Ваш новый резак должен быть в пределах бюджета, но достаточно универсален, чтобы следовать за вами и исследовать новые методы. Теперь купите себе немного металла и смело зажигайте.

Нина Грейси – © Lapidary Journal

Все права защищены на международном уровне. Copyright © Журнал ювелирных украшений Lapidary Journal. Пользователи имеют право загружать информацию и делиться ею до тех пор, пока не будут получены деньги. Коммерческое использование этой информации не допускается без письменного разрешения журнала Lapidary Journal Jewelry Artist Magazine

. Вы принимаете на себя всю ответственность и риски, связанные с использованием безопасности. ресурсы, доступные на этой веб-странице или через нее. ООО «Международное общество драгоценных камней» не несет никакой ответственности за материалы, информацию и мнения, представленные на этой веб-странице или доступные через нее. Никакие советы или информация, представленные на этом веб-сайте, не создают никаких гарантий. Вы полагаетесь на такие советы, информацию или содержимое этой веб-страницы исключительно на свой страх и риск, включая, помимо прочего, любые инструкции по безопасности, ресурсы или меры предосторожности или любую другую информацию, связанную с безопасностью, которая может быть доступна на этой веб-странице или через нее.
