Топливом называют горючие вещества, применяемые для получения теплоты (тепловой энергии) при их сжигании. Под сжиганием обычно подразумевают окисление горючих веществ кислородом воздуха.
Промышленным топливом считаются не все горючие вещества, а лишь те, которые удовлетворяют следующим требованиям:

• при сгорании выделяют достаточно большое количество теплоты;
• не дают продуктов сгорания, губительно действующих на окружающий растительный и животный мир;
• встречаются в больших количествах в природе или легко получаются при переработке других веществ;
• легко добываются и транспортируются на большие расстояния;
• быстро воспламеняются.

Топливо, добываемое из недр земли в готовом виде, называют естественным, а получаемое путем переработки горючих веществ и природного топлива – искусственным. Как естественное, так и искусственное топливо подразделяют на твердое, жидкое и газообразное.

В качестве примера естественных твердых топлив можно привести ископаемый уголь, торф, горючие сланцы, дрова, отходы сельскохозяйственного производства. Искусственное твердое топливо – кокс, полукокс, пылевидное топливо, брикеты, древесный уголь.
К естественному жидкому топливу относится нефть, а к искусственному – получаемые из нефти продукты – бензин, керосин, дизельное топливо, газойль, мазут, нефтяное и котельное топливо.

По назначению топливо подразделяют на энергетическое и технологическое.
К энергетическим относят все низкосортные топлива, которые можно сжигать на электростанциях, в производственно-бытовых и других тепловых установках в натуральном виде или после переработки. Это антрацит, бурые угли, торф, природный газ, а также продукты переработки других топлив.
К технологическому топливу относят высокосортное топливо и коксующиеся угли.

По методу добычи и потребления различают местное и привозное топливо.

***

Составные части топлива

Топливо состоит из органической и минеральной частей.
Органическую часть топлива составляют следующие химические элементы: углерод (С), водород (Н₂), кислород (О₂), азот (N₂) и сера (S). Топливо может состоять из смеси этих элементов или только их части.
Так, органическую массу кокса или древесного угля в основном составляет углерод, а нефтепродуктов и газового топлива – углерод, водород и кислород.

Наиболее ценные из перечисленных элементов топлива – углерод и водород.
Кислород и азот являются внутренним балластом топлива, поскольку они не горят. Сера является нежелательным компонентом топлива, несмотря на то, что сгорая, она выделяет теплоту. При сгорании этого элемента образуется сернистый газ и серная кислота, пагубно влияющие на экологию и вызывающие сильную коррозию металлов.

Минеральная часть топлива составляют вода и минеральные примеси, которые являются внешней балластной частью (внешним балластом) топлива. Содержание балластной части в топливе очень нежелательно, поскольку увеличивая массу и объем топлива, она уменьшает его тепловую ценность.
Минеральные составляющие после сжигания образуют твердый остаток – золу.

***

Сущность процесса горения

Горение есть окисление горючих элементов топлива кислородом, сопровождающееся выделением теплоты.
В зависимости от скорости распространения пламени различают нормальное горение и горение со взрывом. При нормальном горении скорость распространения пламени равна 15-25 м/с, а при взрывном горении – 2000-3000 м/с. Чтобы топливо начало гореть, его необходимо нагреть до определенной температуры, называемой температурой воспламенения.
Так, например, каменный уголь воспламеняется при температуре 225-375 ˚С, сухой торф – 225-300 ˚С, дрова – 350-450 ˚С, керосин – 380 ˚С, бензин – 415 ˚С, метан (СН₄) – 650-700 ˚С и т. д.

При нагревании топлива до температуры воспламенения начинается распад горючей массы на составные элементы, которые затем окисляются кислородом и выделяют теплоту. Эта теплота способствует нагреву массы близлежащего топлива, в которых начинают протекать аналогичные процессы (распад и окисление), и, таким образом, вся масса топлива, находящегося в топке, начинает гореть.
Для того, чтобы процесс горения не прекратился, выделяющаяся теплота должна поддерживать температуру топлива не ниже температуры воспламенения.

Горение может быть полным и неполным.
Полным горением называют процесс окисления горючих элементов топлива кислородом, при котором выделяются продукты, не способные гореть в дальнейшем.
Неполное сгорание топлива сопровождается выделением продуктов горения, которые в дальнейшем могут воспламеняться и сгорать повторно. Так, при полном сгорании углерода выделяется углекислый газ СО₂, который в дальнейшем гореть не способен.

Однако, если углерод сгорает при недостаточном количестве кислорода, то продуктом его окисления является углекислота СО, которая может загореться при соответствующих условиях. При этом неполное горение сопровождается выделением значительно меньшего количества теплоты, т. е. считается нежелательным явлением. Для того чтобы процесс горения был полным, необходимо обеспечить подачу достаточного количества воздуха (содержащего кислород) в зону горения.
На практике, сжигая топливо, стараются придерживаться определенного баланса между количеством воздуха и топлива, поскольку избыток воздуха сопровождается потерями теплоты на его подогрев.

***

Количество воздуха, необходимое для полного сгорания топлива

Количество воздуха, необходимое для полного сгорания топлива, определить несложно, если известно процентное содержание в топливе основных горючих элементов – углерода, водорода, серы и кислорода.
Так как атомная масса углерода 12, а кислорода – 16, то для получения углекислого газа СО₂ необходимо 12 частей углерода соединить с 32 частями кислорода, т. е. на одну массовую долю углерода должно приходиться 2,67 частей кислорода.
Зная атомную массу водорода и серы, а также формулы продуктов их полного окисления, можно аналогично рассчитать необходимое количество кислорода для сжигания 1 части любого горючего элемента.

При определении количества воздуха, необходимого для полного горения, следует учитывать, что в топливе тоже содержится некоторое количество кислорода, а также то, что массовая доля кислорода в воздухе — 23,2 %. В общем случае формула для определения массового количества воздуха для полного сгорания топлива имеет вид:

m_T = (2,67С_р + 8Н_р + S_р – О_р)/0,232,

где: С_р, Н_р, S_р, О_р – соответственно массовое содержание углерода, водорода, серы и кислорода в топливе.

При сгорании топлива часть кислорода воздуха не успевает вступить в реакцию окисления, поэтому для обеспечения полного сгорания топлива следует к нему подводить воздух с некоторым избытком по сравнению с теоретически необходимым количеством. Отношение действительного количества воздуха к теоретически необходимому количеству называют коэффициентом избытка воздуха. На практике этот коэффициент (в зависимости от вида топлива) может принимать значения от 1,05 (газообразное и пылевидное топливо) до 1,8 (твердое топливо).

***

Теплота сгорания топлива

Важнейшая характеристика топлива – теплота его сгорания – количество теплоты, выделившейся при полном сгорании единицы количества топлива (для жидких и твердых топлив – кг, для газообразных – м³). Различают высшую и низшую теплоту сгорания.
Высшей теплотой сгорания Q_в называют теплоту, выделяемую при полном сгорании единицы количества топлива, в результате которого образующаяся влага конденсируется и выделяется в виде жидкости из продуктов сгорания.
Если в результате сгорания единицы количества топлива образуемая влага остается в продуктах сгорания в парообразном состоянии, то выделяемую при этом теплоту называют низшей теплотой сгорания Q_н. Эта величина меньше высшей теплоты сгорания топлива на теплоту парообразования (конденсации) влаги, образуемой при сжигании единицы количества топлива.

Например, для твердого топлива:

Q_в = 339С + 1250Н – 108,85(О – S);

для жидкого топлива:

Q_н = Q_в – 25,1(9Н_р + W_р),

где: С, Н, О, S и W – соответственно процентное содержание углерода, водорода, кислорода, серы и влаги в рабочем топливе.

***

Условное топливо

При расчете расхода топлива, а также топливных ресурсов пользуются понятием условное топливо.
Это реальное топливо, теплота сгорания которого равна 29,3 МДж/кг.
Для перевода любого топлива в условное, пользуются тепловым эквивалентом, который получается от деления теплоты Q_рц сгорания данного топлива на теплоту сгорания условного топлива, т. е. на 29300 кДж/кг или 29,3 МДж/кг.
Так, например, для торфа Э_т = 8500/29300 = 0,29, т. е. 1 тонна торфа по своей тепловой ценности равноценна 0,29 тонны условного топлива.

***

Температура горения топлива

Следует различать теоретическую и действительную температуру горения.
Теоретической температурой горения называют максимальную температуру, которую способно давать данное топливо при полном сгорании с теоретически необходимым количеством воздуха. Ее определяют опытным путем, или аналитически, используя формулы, в которых учитывается массовая доля и теплотворная способность каждого горючего элемента в топливе. При этом теоретическая температура горения будет равна отношению теплоты, полученной от сгорания единицы топлива, к сумме произведений массовых составляющих горючих элементов на их теплотворную способность.
Теоретически определенная температура горения топлива всегда выше действительной, поскольку при расчетах не учитывается ее понижение из-за потерь теплоты на лучеиспускание, избыток воздуха при сжигании, неполное сгорание топлива и т. п.

Действительная температура горения (при коэффициенте избытка воздуха равном 1,0): антрацита — 2270 ˚С, торфа – 1700 ˚С, мазута – 1125 ˚С, природного газа – 2000 ˚С.

***

Способы сжигания топлива

В котельной практике известны слоевой, факельный и вихревой способы сжигания топлива.

Слоевой способ сжигания топлива (рис. 1а) заключается в следующем. Загруженное в топку топливо распределяется ровным слоем по колосниковой решетке, через которую проходит воздух, встречающий на своем пути неподвижный или движущийся слой горящего топлива.
При взаимодействии с топливом воздух превращается в газовоздушный поток, который, пройдя через топочное пространство, выходит наружу. Для предотвращения уноса топлива необходимо, чтобы вес частичек топлива был больше силы газовоздушного потока. Однако, при слишком больших размерах кусков топлива замедляется процесс горения и уменьшается количество теплоты, получаемой в единицу времени, поэтому оптимальный размер кусков – 20-30 мм.

Факельный способ сжигания топлива (рис. 1б), в отличие от слоевого, заключается в том, что частицы топлива движутся вместе с газовоздушным потоком в топочном пространстве. Поэтому масса частиц должна быть как можно меньше, и они должны удерживаться в газовоздушном потоке.
Этим обеспечивается очень тщательное перемешивание частичек топлива с воздухом, интенсивное их горение, получается более однородный, устойчивый факел горения и происходит наиболее полное выгорание горючих элементов, составляющих горючую массу топлива. Поэтому при факельном способе применяют твердое топливо в виде очень мелких частичек (пыли), размеры которых составляют доли миллиметра.

Существенный недостаток этого способа – малая скорость обтекания частиц топлива газовоздушным потоком, которая не позволяет значительно увеличить интенсивность горения, а также большая чувствительность к изменению режима работы, поскольку в топочном пространстве постоянно находится небольшое количество (запас) топлива. Поэтому регулирование процесса возможно при одновременном изменении подачи топлива и воздуха.

Вихревой способ сжигания топлива (рис. 1в) заключается в создании в топочном пространстве вихря, благодаря которому топливо, поступающее в топку, подхватывается газовоздушным потоком и движется вместе с ним по определенной траектории до полного выгорания горючих элементов из горючей массы.
Вихревое движение топлива в газовоздушном потоке способствует более длительному нахождению топлива в топочном пространстве, что создает условия для полного сгорания частиц размером 3-5 мм и для получения более устойчивого горения, чем при факельном способе сжигания.

***

Котлы и котельные установки

Скачать теоретические вопросы к экзаменационным билетам
по учебной дисциплине «Основы гидравлики и теплотехники»
(в формате Word, размер файла 68 кБ)

Скачать рабочую программу
по учебной дисциплине «Основы гидравлики и теплотехники» (в формате Word):

Скачать календарно-тематический план
по учебной дисциплине «Основы гидравлики и теплотехники» (в формате Word):

k-a-t.ru

Что происходит с двигателем во время горения газа?

За последние 10 лет технологии в газовом оборудовании сделали колоссальный прорыв, и все детские болезни ушли в прошлое. Газовое оборудование абсолютно нормально работает на всех двигателях и при нормальной эксплуатации ресурс двигателя зачастую выше. При нынешнем развитии технологий ГБО, можно смело заявлять о возможности установки газового оборудования на любой двигатель внутреннего сгорания (вопрос только в том, является это обоснованным с экономической точки зрения)…    Многократные исследования, которые начинаются с 60-х годов прошлого века подтверждают факт, что скорость горения газа (пропан-бутана) практически сопоставима с бензиновой, однако присутствует одна важная физическая характеристика газа: газ, до 5-го поколения ГБО, попадает в камеру сгорания в испаренном виде (в 5-м поколении ГБО он испаряется во впускном коллекторе). «Ну и что…», многие скажут, но будут не правы. Жидкий бензин, попадая на впускные клапана, на стенки цилиндра и поршень, испаряется и так же поглощает температуру. При повышенных нагрузках на двигатель это свойство часто используется автомобильными конструкторами, чтобы снять термо нагрузку с двигателя (при этом растет расход бензина пропорционально скорости). По этому при повышенных нагрузках (не скоростях) газ не способен так же хорошо снимать температурную нагрузку в двигателе. В таком случае это может привести к более быстрому износу клапанов и седел в головке блока цилиндра.   КАК ЭТО ПРОИСХОДИТ НА ПРАКТИКЕ:  Вы часами едете на скоростях свыше 150 км в час, при этом кратковременные обгоны не в счет. Двигатель работает в режиме повышенной нагрузки в котором, на бензине, подается топливо в излишке(богатая смесь) чтобы «охладить» поршневую группу. Газ на это не способен и металл начинает нагреваться до более высоких температур. Это приводит к тому, что  металл становиться менее прочным и процесс износа ускоряется.    Машины, которые ездят регулярно на трассе быстро, без дополнительного наблюдения, которое производится при регламентном обслуживании ГБО, могут возыметь определенные сложности через 70-100 тыс. км пробега в виде тяжелого запуска двигателя/вибраций на холостом ходе и впоследствии прогара клапанов. А вот автомобили, чья среда обитания в городе таких проблем практически не имеют.     ПРИ РЕШЕНИИ УСТАНОВИТЬ ГБО ГЛАВНОЕ ЗАПОМНИТЬ ВАЖНЫЙ МОМЕНТ: Газовое оборудование вы ставите, чтобы экономить! Для спортивной езды(как стиля вождения) газ не подходит. Чтобы избежать прогара клапанов при езде на газе, вам просто необходимо избегать повышенных скоростей.      Повышенные скорости для бюджетных и среднего класса автомобилей — это 135+ км\час Повышенные скорости для автомобилей премиум класса 150-170 км\час   Для автомобилей немецкого автопрома 190-220 км\час     Почему у немецких автомобилей не прогорают клапана\нет сложностей с усадкой клапанов на газе?   Все очень просто. В Германии очень важной частью инфраструктуры являются автобаны на которых вы можете ехать с любой скоростью часами, пока у вас не закончится топливо… Даже, к примеру, когда вы заезжаете на заправку на автобане, для удобства, все топливные колонки настроены на заправку «до полного» и клиент сам контролирует то количество топлива, которое ему необходимо.    При этом «честность» клиента контролируется десятками видеокамер на каждой колонке…   Так вот немецкие автопроизводители заведомо зная о потенциальных возможностях скоростных режимах в своей стране, закладывают значительный запас прочности в двигатели.     Какие возможные технические решения для снижения рисков прогара клапанов при езде на газе?     Решение №1 Исключение механических и электронных погрешностей ГБО   В газовом оборудовании BRC, благодаря тому, что все компоненты были разработаны одним производителем, стало возможным использование очень сложных и тонких алгоритмов, которые позволяют избежать проблем с клапанами, а именно:   1. Высокоточная электроника точно и быстро производит расчет необходимой порции газа для каждого отдельного цилиндра   2. Газовый редуктор точно и стабильно обеспечивает подачу подогретого должным образом газа при постоянном давлении.   3. Газовые форсунки не подвержены загрязнению и тем самым сохраняют свои первоначальные параметры многие годы (но помните, что нужно периодично…раз в 10 тысяч км производить плановую замену фильтров). Так как в газовом блоке управления содержится информация о параметрах производительности форсунки, возможно применение очень интересного алгоритма сохранения клапанов (головки блока цилиндра)…     Решение №2 Внедрение специальных алгоритмов в газовой электронике   Это очень интересный момент, который раньше практиковался в ручном режиме с меньшей точностью из-за того, что использовались постоянно разные комплектующие, с разбросом характеристик… итак…   В электронике газового оборудования BRC было применено два очень точных и продуманных алгоритма.     Алгоритм №1 VSR — Valve Seat Recession ( дословно «усадка седел клапанов»)        Суть данного алгоритма в том, что установщик выставляет(если знает что и как делать) порог оборотов и нагрузки двигателя, после которых газовый блок управления ГБО начинает замещать часть газа и подавать вместо него порцию бензина. Внимание: двигатель не переходит на бензин выше определенных оборотов…вместо этого происходит подача микро доз бензина и только при достижении определенной нагрузки. Этот алгоритм возможно реализовать только, если вы знаете точную дозировку газовой форсунки, характеристики редуктора. С ГБО BRC это возможно.    Так же благодаря этому режиму возможна установка ГБО на скоростные/спортивные автомобиля без ущерба ресурсу.      Алгоритм №2 Leaning in open loop strategy (дословно «обеднение смеси при разорванной петле» лямбда регулирования)          Помните, как я писал выше о методах снятия температурных нагрузок на бензине? Подавая в избыточном количестве бензин, он будет отбирать тепло с мест, где слишком жарко(во время испарения). На газе этого сделать эффективно не удастся (на 6-м поколении ГБО это возможно), так как в камеру сгорания он попадает уже испаренным. При этом в прямом смысле газ при повышенных нагрузках вылетает в выхлопную трубу и нагружает катализатор (который должен дожечь избыточное топливо).        Суть данного алгоритма в том, что установщик может убрать излишки газа в режимах повышенных нагрузок, а газовая электроника это сможет четко реализовать.        Для наглядности поясню, что на некоторых автомобилях речь идет о 20…а иногда и о 30% уменьшения расхода на газе на режимах разгона и повышенной нагрузке!!! Именно поэтому на ГБО BRC, возможно очень точно настроить параметры расхода газа. А по большому счету цель заказчика, который решил установить ГБО — экономить на топливе и не иметь головной боли с газовым оборудованием.     …и самое последнее…   Газовое оборудование возможно настроить только с использованием OBD сканера и только в движении.   Регулировка ГБО в статике не дает гарантии аккуратной настройки всех параметров и расхода           Так же возможен вариант применения динамометрического стенда с замерами мощности и крутящего момента…но при наличии хорошей трассы, вы получаете дополнительно такие вводные параметры, как свежий воздух, лобовое сопротивление при повышенных скоростях и реальное сопротивление качению. При этом двигатель работает в штатных нагрузках.

rosavtogas.ru

температура воспламенения, активатор и фазы горения

Горит ли дизельное топливо? Горит, причем достаточно сильно. Его остаток, который не участвовал в предварительно смешанном сгорании, расходуется в фазе сгорания с регулируемой скоростью.

Сжигание в дизельных двигателях очень сложно. До 90-х годов прошлого столетия его детальные механизмы не были хорошо поняты. Температура горения дизельного топлива в камере сгорания также варьировалась от случая к случаю. На протяжении десятилетий сложность данного процесса, казалось, не поддалась попыткам исследователей раскрыть его многочисленные секреты, несмотря на наличие современных инструментов, таких как высокоскоростная фотография, используемая в «прозрачных» двигателях, вычислительная мощность современных компьютеров и множество математических моделей, предназначенных для имитации сгорания в дизеле. Применение лазерной визуализации листа к традиционному процессу сжигания дизельного топлива в 90-х годах прошлого века стало ключом к значительному углублению понимания этого процесса.

В этой статье будет рассмотрена наиболее устоявшаяся модель процесса для классического дизельного двигателя. Это обычное сгорание дизельного топлива, в первую очередь, контролируется смешиванием, которое может происходить из-за диффузии горючего и воздуха перед воспламенением.

Температура горения

При какой температуре горит дизельное топливо? Если раньше этот вопрос казался сложным, то сейчас на него можно дать вполне однозначный ответ. Температура горения дизельного топлива — около 500-600 градусов по Цельсию. Температура должна быть достаточно высокой, чтобы воспламенить смесь горючего и воздуха. В холодных странах, где преобладает низкая температура окружающей среды, у двигателей была свеча накаливания, которая согревает впускной канал, чтобы помочь запустить двигатель. Вот почему необходимо всегда подождать, пока значок обогревателя не погаснет на приборной панели, прежде чем запустить двигатель. Это также влияет на температуру горения дизтоплива. Рассмотрим, какие еще есть нюансы в его работе.

Особенности

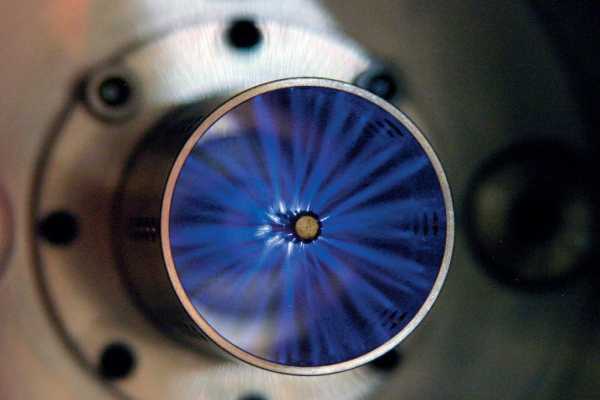

Основной предпосылкой горения дизельного топлива в горелке, температура которой регулируется извне, является его уникальный способ высвобождения химической энергии, в нем запасенной. Чтобы выполнить этот процесс, кислород должен быть доступным для него, чтобы облегчить возгорание. Одним из наиболее важных аспектов этого процесса является смешивание горючего и воздуха, которое часто называют приготовлением смеси.

Катализатор горения дизельного топлива

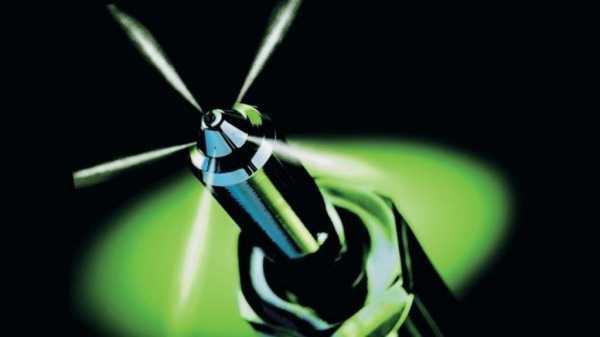

В дизельных двигателях горючее часто впрыскивается в цилиндр двигателя в конце такта сжатия, всего за несколько градусов угла поворота коленчатого вала до верхней мертвой точки. Жидкое топливо обычно впрыскивается с высокой скоростью в виде одной или нескольких струй через небольшие отверстия или сопла в наконечнике инжектора, распыляется на мелкие капельки и проникает в камеру сгорания. Распыленное горючее поглощает тепло от окружающего нагретого сжатого воздуха, испаряется и смешивается с окружающим высокотемпературным воздухом высокого давления. Поскольку поршень продолжает двигаться ближе к верхней мертвой точке (ВМТ), температура смеси (в основном воздуха) достигает температуры воспламенения. Температура горения дизтоплива «Вебасто» ничем не отличается от аналогичной температуры других сортов дизеля, достигая около 500-600 градусов.

Быстрое воспламенение некоторого предварительно смешанного горючего и воздуха происходит после периода задержки зажигания. Такое быстрое воспламенение считается началом сгорания и характеризуется резким увеличением давления в цилиндре по мере расходования топливовоздушной смеси. Повышенное давление, возникающее в результате предварительно смешанного сгорания, сжимает и нагревает несгоревшую часть заряда и сокращает задержку перед его воспламенением. Это также увеличивает скорость испарения оставшегося горючего. Его распыление, испарение, смешивание с воздухом продолжаются до тех пор, пока все оно не сгорит. Температура горения керосина и дизтоплива в этом отношении может быть схожей.

Характеристика

Сперва разберемся с обозначениями: далее A — это воздух (кислород), F — топливо. Дизельное сгорание характеризуется низким общим отношением A / F. Наименьшее среднее значение A / F часто наблюдается в условиях пикового момента. Чтобы избежать чрезмерного образования дыма, A / F при пиковом моменте обычно поддерживается выше 25:1, что значительно выше стехиометрического (химически правильного) отношения эквивалентности около 14,4:1. Это также касается всех активаторов горения дизтоплива.

В дизельных двигателях с турбонаддувом отношение A / F на холостом ходу может превышать 160:1. Следовательно, избыточный воздух, присутствующий в цилиндре после сгорания топлива, продолжает смешиваться с горящими и уже отработанными газами. При открытии выпускного клапана избыток воздуха вместе с продуктами сгорания истощается, что объясняет окислительный характер выхлопа дизеля.

Когда горит дизтопливо? Этот процесс происходит после того, как испаренное горючее смешивается с воздухом, образует локально богатую смесь. Также на этом этапе достигается надлежащая температура горения дизельного топлива. Однако общее отношение A / F невелико. Другими словами можно сказать, что большая часть воздуха, впускаемого в цилиндр дизельного двигателя, сжимается и нагревается, но никогда не участвует в процессе сгорания. Кислород в избытке воздуха помогает окислять газообразные углеводороды и окись углерода, снижая их до крайне малых концентраций в выхлопных газах. Этот процесс гораздо более важен, чем температура горения дизельного топлива.

Факторы

В процессе сгорания дизеля основную роль играют следующие факторы:

• Индуцированный заряд воздуха, его температура и его кинетическая энергия в нескольких измерениях.
• Распыляемость впрыскиваемого топлива, проникновение брызг, температура и химические характеристики.

Хотя эти два фактора являются наиболее важными, существуют другие параметры, которые могут существенно повлиять на работу двигателя. Они играют вторичную, но важную роль в процессе сгорания. Например:

• Конструкция впускного канала. Она оказывает сильное влияние на движение наддувочного воздуха (особенно в тот момент, когда он входит в цилиндр) и на скорость перемешивания в камере сгорания. От этого может меняться температура горения дизельного топлива в котле.
• Конструкция впускного отверстия также может влиять на температуру наддувочного воздуха. Это может быть достигнуто путем передачи тепла от водяной рубашки через площадь поверхности впускного отверстия.
• Размер впускного клапана. Контролирует общую массу воздуха, впускаемого в цилиндр за конечное время.
• Степень сжатия. Она влияет на испарение, скорость перемешивания и качество сгорания, независимо от температуры горения дизельного топлива в котле.
• Давление впрыска. Оно контролирует продолжительность впрыска для заданного параметра отверстия сопла.
• Геометрия распыления, которая непосредственно влияет на качество и температуру горения дизельного топлива и бензина за счет использования воздуха. Например, больший угол конуса разбрызгивания может поместить горючее сверху поршня и снаружи бака сгорания в дизельных двигателях DI с открытой камерой. Это условие может привести к чрезмерному «курению», так как горючее лишается доступа к воздуху. Широкие углы конуса могут также привести к разбрызгиванию топлива на стенках цилиндра, а не внутри камеры сгорания, где это требуется. Распыленное на стенку цилиндра, оно в конечном итоге будет перемещено вниз в масляный поддон, что сократит срок службы смазочного масла. Поскольку угол разбрызгивания является одной из переменных, влияющих на скорость перемешивания воздуха в топливной струе вблизи выходного отверстия инжектора, он может оказать существенное влияние на общий процесс сгорания.
• Конфигурация клапана, которая контролирует положение инжектора. Двухклапанные системы создают наклонное положение инжектора, что подразумевает неравномерное распыление. Это приводит к нарушению смешивания топлива и воздуха. С другой стороны, конструкции с четырьмя клапанами допускают вертикальную установку инжектора, симметричное расположение распыления топлива и равный доступ к доступному воздуху для каждого из распылителей.
• Положение верхнего поршневого кольца. Оно контролирует мертвое пространство между верхней площадкой поршня и гильзой цилиндра. Это мертвое пространство задерживает воздух, который сжимается и расширяется, даже не участвуя в процессе сгорания. Поэтому важно понимать, что система работы дизельного двигателя не ограничивается камерой сгорания, распылителями форсунок и их непосредственным окружением. Сгорание включает в себя любую часть или компонент, которые могут повлиять на конечный результат процесса. Потому ни у кого не должно быть сомнений по поводу того, горит ли дизельное топливо.

Другие нюансы

Известно, что сгорание дизеля является очень обедненным с отношением A / F:

• 25:1 при пиковом крутящем моменте.
• 30:1 при номинальной скорости и максимальной мощности.
• Более 150: 1 на холостом ходу для двигателей с турбонаддувом.

Однако этот дополнительный воздух не входит в процесс сгорания. Он довольно сильно нагревается и истощается, в результате чего выхлоп дизеля становится бедным. Даже учитывая то, что среднее воздушно-топливное отношение является бедным, если в процессе проектирования не будут приняты надлежащие меры, области камеры сгорания могут быть богаты горючим и приводить к чрезмерным выбросам дыма.

Камера сгорания

Ключевая цель при ее проектировании заключается в том, чтобы обеспечить достаточное смешивание топлива и воздуха для смягчения воздействия областей, богатых горючим, и позволить двигателю достичь своих показателей производительности и выбросов. Обнаружено, что турбулентность в движении воздуха внутри камеры сгорания полезна для процесса перемешивания и может быть использована для достижения этой цели. Вихрь, создаваемый впускным отверстием, может усиливаться, а поршень может создавать сдавливание, когда он приближается к головке цилиндра, чтобы обеспечить больше турбулентности во время акта сжатия благодаря правильной конструкции чаши в головке поршня.

Конструкция камеры сгорания оказывает наиболее значительное влияние на выбросы твердых частиц. Она также может влиять на несгоревшие углеводороды и СО. Хотя выбросы NOx зависят от конструкции чаши [De Risi 1999], свойства объемного газа играют очень важную роль в уровнях их выхлопных газов. Однако из-за компромисса с NOx / PM конструкции камер сгорания должны были развиваться по мере уменьшения пределов выбросов NOx. В основном это требуется, чтобы избежать увеличения выбросов PM, которые в противном случае могли бы возникнуть.

Оптимизация

Важным параметром для оптимизации системы сгорания дизельного топлива в двигателе является доля доступного воздуха, участвующего в этом процессе. Коэффициент К (отношение объема поршневой чаши к зазору) является приблизительной мерой доли воздуха, доступного для сгорания. Уменьшение рабочего объема двигателя приводит к уменьшению относительного коэффициента К и к тенденции ухудшения характеристик сгорания. Для данного смещения и при постоянной степени сжатия коэффициент K можно улучшить, выбрав более длинный ход. На подбор соотношения диаметра цилиндра к двигателю может повлиять фактор K и ряд других факторов, таких как упаковка двигателя, отверстия и клапаны и так далее.

Возможные трудности

Особенно существенная проблема при настройке максимального отношения цилиндра к рабочему ходу заключается в очень сложной упаковке головки блока цилиндров. Это необходимо для размещения конструкции с четырьмя клапанами и системы впрыска топлива Common-Rail с инжектором, расположенным в центре. Головки цилиндров имеют сложную конструкцию из-за множества каналов, включая водяное охлаждение, удерживающие болты головки цилиндров, впускные и выпускные отверстия, инжекторы, свечи накаливания, клапаны, их стержни, углубления и седла, а также другие каналы, используемые для рециркуляции выхлопных газов в некоторых конструкциях.

Камеры сгорания в современных дизельных двигателях с прямым впрыском могут называться открытыми или повторными.

Открытые камеры

Если верхнее отверстие чаши в поршне имеет меньший диаметр, чем максимальный этот же параметр чаши, то ее называют возвратной. Такие чаши имеют «губу». Если ее нет, то это открытая камера сгорания. В дизельных двигателях данные конструкции с чашей типа «мексиканская шляпа» известны с 20-х годов прошлого века. Они использовались до 1990 года в двигателях большой грузоподъемности до того момента, когда возвратная чаша стала более важной, чем была раньше. Эта форма камеры сгорания предназначена для относительно продвинутых значений времени впрыска, где чаша содержит большую часть горящих газов. Она не очень подходит для стратегий замедленного впрыска.

Дизельный двигатель

Он назван в честь изобретателя Рудольфа Дизеля. Является двигателем внутреннего сгорания, в котором воспламенение впрыскиваемого топлива вызывается повышенной температурой воздуха в цилиндре из-за механического сжатия. Дизель работает, сжимая только воздух. Это повышает температуру воздуха внутри цилиндра до такой степени, что распыленное топливо, впрыскиваемое в камеру сгорания, самовозгорается.

Это отличается от двигателей с искровым зажиганием, таких как бензиновый или газовый (использующий газообразное горючее, а не бензин). В них используют свечу зажигания для воспламенения топливовоздушной смеси. В дизельных двигателях свечи накаливания (подогреватели камеры сгорания) могут применяться для облегчения запуска в холодную погоду, а также при низкой степени сжатия. Оригинальный дизель работает по циклу постоянного давления постепенного сгорания и не производит звукового удара.

Общая характеристика

Дизель имеет самый высокий тепловой КПД среди всех практических двигателей внутреннего и внешнего сгорания благодаря очень высокой степени расширения и присущему обедненному горению, что позволяет рассеивать тепло избыточным воздухом. Небольшая потеря эффективности также предотвращается без непосредственного впрыска, поскольку несгоревшее горючее не присутствует при перекрытии клапана, а топливо не поступает непосредственно из впускного (впрыскивающего) устройства в выхлопную трубу. Низкоскоростные дизельные двигатели, которые используются, например, на судах, могут иметь тепловой КПД, превышающий 50 процентов.

Дизели могут быть сконструированы как двухтактные, так и четырехтактные. Первоначально они использовались в качестве более эффективной замены для стационарных паровых двигателей. С 1910 года они применялись на подводных лодках и кораблях. Использование в локомотивах, грузовиках, тяжелом оборудовании и электростанциях последовало позже. В тридцатых годах прошлого века они нашли место в конструкции нескольких автомобилей.

Преимущества и недостатки

С 70-х годов прошлого столетия использование дизельных двигателей в более крупных дорожных и внедорожных транспортных средствах в США возросло. Согласно данным Британского общества производителей и производителей автомобилей, средний показатель по ЕС для дизельных авто составляет 50 % от общего объема продаж (среди них 70 % — во Франции и 38 % — в Великобритании).

В холодную погоду запуск высокоскоростных дизельных двигателей может быть затруднен, поскольку масса блока и головки цилиндров поглощает тепло сжатия, предотвращая воспламенение из-за более высокого отношения поверхности к объему. Предварительно такие агрегаты используют небольшие электрические нагреватели внутри камер, называемых свечами накаливания.

Виды

Многие двигатели используют резистивные нагреватели во впускном коллекторе для нагрева входящего воздуха и для запуска или до тех пор, пока не будет достигнута рабочая температура. Электрические резистивные нагреватели блока двигателя, подключенные к электросети, используются в холодных климатических условиях. В таких случаях его требуется включать на длительное время (более часа), чтобы уменьшить время запуска и износ.

Блочные нагреватели также применяются для аварийных источников питания с дизельными генераторами, которые должны быстро снимать нагрузку при сбое в работе. В прошлом использовалось более широкое разнообразие методов холодного запуска. Некоторые двигатели, например Detroit Diesel, использовали систему для введения небольших количеств эфира во впускной коллектор, чтобы начать сгорание. Другие использовали смешанную систему с резистивным нагревателем, сжигающим метанол. Импровизированный метод, особенно на неработающих двигателях, состоит в том, чтобы вручную распылять аэрозольный баллончик с эфирной жидкостью в поток всасываемого воздуха (обычно через узел фильтра всасываемого воздуха).

Отличия от других двигателей

Условия в дизеле отличаются от двигателя с искровым зажиганием из-за разного термодинамического цикла. Кроме того, мощность и частота его вращения напрямую контролируются подачей горючего, а не воздуха, как в двигателе с циклическим циклом. Температура горения дизельного топлива и бензина также может различаться.

Средний дизельный двигатель имеет более низкое отношение мощности к весу, чем бензиновый. Это связано с тем, что дизель должен работать на более низких оборотах из-за конструкционной необходимости в более тяжелых и прочных деталях, чтобы противостоять рабочему давлению. Оно всегда вызывается высокой степенью сжатия двигателя, которая увеличивает усилия на детали из-за сил инерции. Некоторые дизели предназначены для коммерческого использования. Это многократно подтверждено на практике.

Дизельные двигатели обычно имеют большую длину хода. В основном это нужно для облегчения достижения необходимых степеней сжатия. В результате поршень становится тяжелее. То же можно сказать и о шатунах. Через них и коленчатый вал необходимо передавать больше усилия для изменения импульса поршня. Это еще одна причина, по которой дизельный двигатель должен быть сильнее при той же выходной мощности, что и бензиновый.

fb.ru

Горение топлива

Горение топлива — это процесс окисления горючих компонентов, происходящий при высоких температурах и сопровождающийся выделением тепла. Характер горения определяется множеством факторов, в том числе способом сжигания, конструкцией топки, концентрацией кислорода и т. д. Но условия протекания, продолжительность и конечные результаты топочных процессов в значительной мере зависят от состава, физических и химических характеристик топлива.

Состав топлива

К твердому топливу относят каменный и бурый уголь, торф, горючие сланцы, древесину. Эти виды топлив представляют собой сложные органические соединения, образованные в основном пятью элементами — углеродом С, водородом Н, кислородом О, серой S и азотом N. В состав топлива также входит влага и негорючие минеральные вещества, которые после сгорания образуют золу. Влага и зола — это внешний балласт топлива, а кислород и азот — внутренний.

Основным элементом горючей части является углерод, он обуславливает выделение наибольшего количества тепла. Однако, чем больше доля углерода в составе твердого топлива, тем труднее оно воспламеняется. Водород при сгорании выделяет в 4,4 раза больше тепла, чем углерод, но его доля в составе твердых топлив невелика. Кислород, не будучи теплообразующим элементом и связывая водород и углерод, снижает теплоту сгорания, поэтому является элементом нежелательным. Особенно велико его содержание в торфе и древесине. Количество азота в твердом топливе небольшое, но он способен образовывать вредные для окружающей среды и человека оксиды. Также вредной примесью является сера, она выделяет мало теплоты, но образующиеся оксиды приводят к коррозии металла котлов и загрязнению атмосферы.

Технические характеристики топлива и их влияние на процесс горения

Важнейшими техническими характеристиками топлива являются: теплота сгорания, выход летучих веществ, свойства нелетучего остатка (кокса), зольность и влагосодержание.

Теплота сгорания топлива

Теплота сгорания — это количество тепла, выделяющееся при полном сгорании единицы массы (кДж/кг) или объема топлива (кДж/м3). Различают высшую и низшую теплоту сгорания. В высшую входит тепло, выделяемое при конденсации паров, которые содержатся в продуктах сгорания. При сжигании топлива в топках котлов уходящие дымовые газы имеют температуру, при которой влага находится в парообразном состоянии. Поэтому в этом случае применяют низшую теплоту сгорания, которая не учитывает теплоту конденсации водяных паров.

Состав и низшая теплота сгорания всех известных месторождений угля определены и приводятся в расчетных характеристиках.

Выход летучих веществ

При нагревании твердого топлива без доступа воздуха под воздействием высокой температуры сначала выделяются водяные пары, а затем происходит термическое разложение молекул с выделением газообразных веществ, получивших название летучих веществ.

Выход летучих веществ может происходить в интервале температур от 160 до 1100 °С, но в среднем – в области температур 400-800 °С. Температура начала выхода летучих, количество и состав газообразных продуктов зависят от химического состава топлива. Чем топливо химически старше, тем меньше выход летучих и выше температура начала их выделения.

Летучие вещества обеспечивают более раннее воспламенение твердой частицы и оказывают значительное влияние на горение топлива. Молодые по возрасту топлива — торф, бурый уголь — легко загораются, сгорают быстро и практически полностью. Наоборот, топливо с низким выходом летучих, например, антрацит, загорается труднее, горит намного медленнее и сгорает не полностью (с повышенной потерей тепла).

Свойства нелетучего остатка (кокса)

Твердая часть топлива, оставшаяся после выхода летучих, состоящая в основном из углерода и минеральной части, называется коксом. Коксовый остаток может быть в зависимости от свойств органических соединений, входящих в горючую массу: спекшимся, слабоспекшимся (разрушающимся при воздействии), порошкообразным. Антрацит, торф, бурые угли дают порошкообразный нелетучий остаток. Большинство каменных углей спекается, но не всегда сильно. Слипшийся или порошкообразный нелетучий остаток дают каменные угли с очень большим выходом летучих (42-45%) и с очень малым выходом (менее 17%).

Структура коксового остатка важна при сжигании угля в топках на колосниковых решетках. При факельном сжигании в энергетических котлах характеристика кокса не имеет большого значения.

Зольность

Твердое топливо содержит наибольшее количество негорючих минеральных примесей. Это прежде всего глина, силикаты, железный колчедан, но также могут входить закись железа, сульфаты, карбонаты и силикаты железа, оксиды различных металлов, хлориды, щелочи и т.д. Большая часть их попадает при добыче в виде пород, между которыми залегают пласты угля, но присутствуют и минеральные вещества, перешедшие в топливо из углеобразователей или в процессе преобразования его исходной массы.

При сжигании топлива минеральные примеси претерпевают ряд реакций, в результате которых образуется твердый негорючий остаток, называемый золой. Вес и состав золы не идентичны весу и составу минеральных примесей топлива.

Свойства золы играют большую роль в организации работы котла и топки. Ее частички, уносимые продуктами сгорания, при высоких скоростях истирают поверхности нагрева, а при малых скоростях отлагаются на них, что ведет к ухудшению теплопередачи. Зола, уносимая в дымовую трубу, способна нанести вред окружающей среде, во избежание этого требуется установка золоуловителей.

Важным свойством золы является ее плавкость, различают тугоплавкую (выше 1425 °С), среднеплавкую (1200-1425 °С) и легкоплавкую (менее 1200 °С) золу. Зола, прошедшая стадию плавления и превратившаяся в спекшуюся или сплавленную массу, называется шлаком. Температурная характеристика плавкости золы имеет большое значение для обеспечения надежной работы топки и поверхностей котла, правильный выбор температуры газов около этих поверхностей позволит исключить шлакование.

Влагосодержание

Влага — нежелательная составляющая топлива, она наряду с минеральными примесями является балластом и уменьшает содержание горючей части. Помимо этого, она снижает тепловую ценность, так как дополнительно требуются затраты энергии на ее испарение.

Влага в топливе может быть внутренней и внешней. Внешняя влага содержится в капиллярах или удерживается на поверхности. С химическим возрастом количество капиллярной влаги сокращается. Поверхностной влаги тем больше, чем меньше куски топлива. Внутренняя влага входит в органическое вещество.

Содержание влаги в топливе снижает теплоту его сгорания, ведет к увеличению его расхода. При этом увеличиваются объемы продуктов сгорания, потери теплоты с уходящими газами и снижается КПД котлоагрегата. Повышенная влажность в зимнее время приводит к смерзанию угля, затруднениям при размоле и уменьшению сыпучести.

Способы сжигания топлива в зависимости от вида топки

Основные виды топочных устройств:

• слоевые,
• камерные.

Слоевые топки предназначены для сжигания крупнокускового твердого топлива. Они могут быть с плотным и кипящим слоем. При сжигании в плотном слое воздух для горения проходит через слой, не влияя на его устойчивость, то есть сила тяжести горящих частиц превышает динамический напор воздуха. При сжигании в кипящем слое благодаря повышенной скорости воздуха частицы переходят в состояние «кипения». При этом происходит активное перемешивание окислителя и топлива, благодаря чему интенсифицируется горение топлива.

В камерных топках сжигают твердое пылевидное топливо, а также жидкое и газообразное. Камерные топки подразделяются на циклонные и факельные. При факельном сжигании частицы угля должны быть не более 100 мкм, они сгорают в объеме топочной камеры. Циклонное сжигание допускает больший размер частиц, под влиянием центробежных сил они отбрасываются на стенки топки и полностью выгорают в закрученном потоке в зоне высоких температур.

Горение топлива. Основные стадии процесса

В процессе горения твердого топлива можно выделить определенные стадии: подогрев и испарение влаги, возгонка летучих и образование коксового остатка, горение летучих и кокса, образование шлака. Такое деление процесса горения относительно условно, так как хотя эти этапы протекают последовательно, частично они налагаются друг на друга. Так, возгонка летучих веществ начинается до окончательного испарения всей влаги, образование летучих идет одновременно с процессом их горения, так же как и начало окисления коксового остатка предшествует окончанию горения летучих, а дожигание кокса может идти и после образования шлака.

Время течения каждой стадии процесса горения в значительной мере определяется свойствами топлива. Дольше всего длится стадия горения кокса, даже у топлив с большим выходом летучих. Существенное влияние на продолжительность стадий процесса горения оказывают разнообразные режимные факторы и конструктивные особенности топки.

1. Подготовка топлива до воспламенения

Топливо, поступающее в топку, подвергается нагреванию, в результате чего при наличии влаги происходит ее испарение и подсушка топлива. Время, необходимое на подогрев и подсушку, зависит от количества влаги и температуры, с которой топливо подается в топочное устройство. Для топлив с большим содержанием влаги (торф, влажные бурые угли) стадия прогрева и подсушивания сравнительна продолжительна.

В слоевые топки топливо подают с температурой, приближенной к окружающей среде. Только в зимнее время в случае смерзания угля его температура ниже, чем в котельном помещении. Для сжигания в факельных и вихревых топках топливо подвергают дроблению и размолу, сопровождаемому сушкой горячим воздухом или дымовыми газами. Чем выше температура поступающего топлива, тем меньше времени и тепла необходимо на подогрев его до температуры воспламенения.

Подсушка топлива в топке происходит за счет двух источников тепла: конвективного тепла продуктов сгорания и лучистого тепла факела, обмуровки, шлака.

В камерных топках подогрев осуществляется преимущественно за счет первого источника, то есть подмешивания к топливу продуктов сгорания в месте его ввода. Поэтому одно из важных требований, предъявляемых к конструкции устройств для ввода топлива в топку, — обеспечение интенсивного подсоса продуктов сгорания. Уменьшению времени нагрева и подсушки также способствует более высокая температура в топке. С этой целью при сжигании топлив с началом выхода летучих при высоких температурах (более 400 °С) в камерных топках делают зажигательные пояса, то есть закрывают экранные трубы огнеупорным теплоизоляционным материалом, чтобы снизить их тепловосприятие.

При сжигании топлива в слое роль каждого вида источников тепла определяется конструкцией топки. В топках с цепными решетками нагревание и подсушка осуществляются преимущественно лучистым теплом факела. В топках с неподвижной решеткой и подачей топлива сверху подогрев и подсушивание происходят за счет движущихся через слой снизу вверх продуктов сгорания.

В процессе нагревания при температуре выше 110 °С начинается термическое разложение органических веществ, входящих в состав топлив. Наименее прочными являются те соединения, которые содержат значительное количество кислорода. Эти соединения распадаются при сравнительно невысоких температурах с образованием летучих веществ и твердого остатка, состоящего преимущественно из углерода.

Молодые по химическому составу топлива, содержащие много кислорода, имеют низкую температуру начала выхода газообразных веществ и дают их больший процент. Топлива с малым содержанием соединений кислорода имеют небольшой выход летучих и более высокую температуру их воспламенения.

Содержание в твердом топливе молекул, которые легко подвергаются разложению при нагревании, оказывает влияние и на реакционную способность нелетучего остатка. Сначала разложение горючей массы происходит преимущественно на наружной поверхности топлива. По мере дальнейшего прогревания пирогенетические реакции начинают происходить и внутри частиц топлива, в них повышается давление и внешняя оболочка разрывается. При сжигании топлив с большим выходом летучих коксовый остаток становится пористым и имеет большую поверхность по сравнению с плотным твердым остатком.

2. Процесс горения газообразных соединений и кокса

Собственно горение топлива начинается с воспламенения летучих веществ. В период подготовки топлива происходят разветвленные цепные реакции окисления газообразных веществ, сначала эти реакции протекают с малыми скоростями. Выделяющееся тепло воспринимается поверхностями топки и частично накапливается в виде энергии движущихся молекул. Последнее приводит к возрастанию скорости цепных реакций. При определенной температуре реакции окисления идут с такой скоростью, что выделяющееся тепло полностью покрывает теплопоглощение. Эта температура является температурой воспламенения.

Температура воспламенения не является константой, она зависит как от свойств топлива, так и от условий в зоне воспламенения, в среднем составляет 400-600 °С. После воспламенения газообразной смеси дальнейшее самоускорение реакций окисления вызывает повышение температуры. Для поддержания горения необходим непрерывный подвод окислителя и горючих веществ.

Воспламенение газообразных веществ приводит к окутыванию коксовой частицы огневой оболочкой. Горение кокса начинается, когда к концу подходит горение летучих. Твердая частица прогревается до высокой температуры, и по мере уменьшения количества летучих веществ снижается толщина пограничного горящего слоя, кислород достигает раскаленной поверхности углерода.

Горение кокса начинается при температуре 1000 °С и является самым длительным процессом. Причина в том, что, во-первых, снижается концентрация кислорода, во-вторых, гетерогенные реакции протекают более медленно, чем гомогенные. В итоге длительность горения частицы твердого топлива определяется в основном временем горения коксового остатка (около 2/3 общего времени). Для топлив с большим выходом летучих, твердый остаток составляет менее ½ начальной массы частицы, поэтому их сжигание происходит быстро и возможность недожога невысока. Химически старые топлива имеют плотную частицу, горение которой занимает почти все время нахождения в топке.

Коксовый остаток большинства твердых топлив в основном, а для некоторых видов — целиком состоит из углерода. Горение твердого углерода происходит с образованием окиси углерода и углекислого газа.

Оптимальные условия для тепловыделения

Создание оптимальных условий для процесса горения углерода — основа правильного построения технологического метода сжигания твердых топлив в котельных агрегатах. На достижение наибольшего тепловыделения в топке могут оказывать влияние следующие факторы: температура, избыток воздуха, первичное и вторичное смесеобразование.

Температура. Тепловыделение при сжигании топлива существенно зависит от температурного режима топки. При относительно низких температурах в ядре факела имеет место неполнота сгорания горючих веществ, в продуктах сгорания остаются окись углерода, водород, углеводороды. При температурах от 1000 до 1800-2000 °С достижимо полное сгорание топлива.

Избыток воздуха. Удельное тепловыделение достигает максимального значения при полном сгорании и коэффициенте избытка воздуха, равном единице. С уменьшением коэффициента избытка воздуха выделение тепла падает, так как недостаток кислорода приводит к окислению меньшего количества топлива. Понижается температурный уровень, снижаются скорости реакций, что приводит к резкому уменьшению тепловыделения.

Повышение коэффициента избытка воздуха больше единицы снижает тепловыделение еще сильнее, чем недостаток воздуха. В реальных условиях сжигания топлива в топках котлов предельные значения тепловыделения не достигаются, так как присутствует неполнота сгорания. Она во многом зависит от того, как организованы процессы смесеобразования.

Процессы смесеобразования. В камерных топках первичное смесеобразование достигается подсушкой и перемешиванием топлива с воздухом, подачей в зону подготовки части воздуха (первичного), созданием широко раскрытого факела с широкой поверхностью и высокой турбулизацией, применением подогретого воздуха.

В слоевых топках задача первичного смесеобразования состоит в том, чтобы подавать необходимое количество воздуха в разные зоны горения на решетке.

С целью обеспечения догорания газообразных продуктов неполного горения и кокса организуют процессы вторичного смесеобразования. Этим процессам способствуют: подача вторичного воздуха с высокой скоростью, создание такой аэродинамики, при которой достигается равномерное заполнение факелом всей топки и, следовательно, вырастает время пребывания газов и коксовых частичек в топке.

3. Образование шлака

В процессе окисления горючей массы твердого топлива происходят значительные изменения и минеральных примесей. Легкоплавкие вещества и сплавы с низкой температурой плавления растворяют тугоплавкие соединения.

Обязательным условием нормальной работы котлоагрегатов является бесперебойный отвод продуктов сгорания и образующегося шлака.

При слоевом сжигании шлакообразование может приводить к механическому недожогу — минеральные примеси обволакивают недогоревшие частиц кокса либо вязкий шлак может перекрывать воздушные проходы, преграждая доступ кислорода к горящему коксу. Для снижения недожога применяют различные мероприятия — в топках с цепными решетками увеличивают время нахождения шлака на решетке, производят частую шуровку.

В слоевых топках вывод шлака производится в сухом виде. В камерных топках шлакоудаление может быть сухим и жидким.

Таким образом, горение топлива является сложным физико-химическим процессом, на который оказывает воздействие большое количество различных факторов, но все они должны быть учтены при проектировании котлов и топочных устройств.

topky.ru

бензиновой, время горения, на конце, от чего зависит, сколько составляет

Нынешнее поколение «левшей» редко пользуется паяльной лампой, предпочитая ей электрический промышленный фен или газовую горелку, пользоваться которыми намного проще и безопаснее. А ведь еще 40-50 лет назад паяльная лампа была практически в каждой домашней мастерской слесаря или автолюбителя, поскольку была единственным инструментом, способным разогреть различные материалы до нужной температуры.

Паяльная лампа сжигает в форсунке бензин, выдавая достаточно большую струю открытого пламя.

Но сдавать паяльную лампу в утиль в наш век научно-технического прогресса все же не стоит. Например, газовую горелку на сильном морозе разжечь практически невозможно. С промышленным феном ситуация не лучше: для его работы нужен постоянный источник электроэнергии. А старенькой паяльной лампе все эти сложности нипочем.

Читайте также:

Пилорама своими руками — пошаговая инструкция.

Как можно сделать самодельный нож.

Что такое лобзик и как им пользоваться — подробнее>>>

Принцип горения в паяльной лампе

Устройство паяльной лампы.

Паяльная лампа — нагревательный прибор, работающий на жидком топливе. Ее особенность в том, что в рабочем инструменте, горелке, горят пары заправленного в лампу топлива, а не оно само. Поступая с высокой скоростью в горелку, струя таких паров всасывает в себя находящийся вокруг горелки воздух, тем самым обеспечивая себя достаточным количеством кислорода.

Такое самообеспечение очень важно, поскольку для полного сгорания 1 кг жидкого горючего на основе углеводородов нужно определенное количество кислорода. В этом случае будет достигнуто полное сгорание, после которого от горючего останется только углекислый газ и вода.

Но если просто зажечь жидкое топливо, например, бензин, в открытой емкости, он не будет полностью сгорать. На это указывает оранжево-красное пламя подобных горящих очагов, к тому же с изрядным выделением копоти. Но если в такой очаг горения искусственно нагнетать воздух, то пламя с оранжево-красного станет голубым, практически без копоти, а его температура значительно увеличится. Причиной этих изменений станет находящийся в воздухе кислород.

Схемы регуляторов температуры жала паяльника.

Именно принцип искусственного обогащения пламени воздухом, позаимствованный у газовых светильников (т.н. рожков), положен в основу работы паяльной лампы. Причем регулируется такая подача воздуха самопроизвольно: пары топлива попадают в горелку, и чем больше поступление, тем мощнее будет струя и, соответственно, тем воздуха в себя она втянет больше.

Иногда случается, что струя втягивает слишком много воздуха, и кислород не успевает полностью сгорать. В этом случае температура горения заметно снижается, поскольку избыток воздуха, проходя через горелку, охлаждает его. Однако такое случается только при использовании некачественного топлива. При нормальном наполнении горелки парами топлива втянуть в нее лишнее количестве воздуха невозможно по чисто физическим причинам.

Вернуться к оглавлению

Топливо для паяльных ламп

Доработка жала паяльника.

Универсальность паяльной лампы в том, что работать она может практически на любом, способном к возгоранию, жидком топливе: спирте, керосине, бензине, солярке, нефти. Но это вовсе не значит, что в каждую паяльную лампу можно заливать что угодно.

Топливо должно быть качественным. К тому же нужно учитывать, что неподходящий вид топлива очень быстро забьет своими испарениями форсунку. На сегодня паяльные лампы бывают трех видов:

• керосиновые;
• бензиновые;
• спиртовые.

Принцип паяльной лампы сохранился и в работе газовой горелки, поэтому некоторые специализированные источники этот прибор тоже относят к паяльным лампам, выделяя его отдельным, четвертым, видом.

Заправлять лампу другим видом топлива, не соответствующим ее конструкции, категорически запрещается инструкцией по технике безопасности. И это правило должно неукоснительно соблюдаться. Ведь залитый в бензиновую «паялку» керосин сделает из нее инструмент наподобие огнемета. Попадая в горелку, он не успеет полностью испариться, следовательно, гореть будут не пары, а сам керосин. Нормально работать такой инструмент не будет.

Еще опаснее в керосиновую паяльную лампу заливать бензин. Бензин значительно быстрее керосина испаряется, и давление его паров в горелке будет в 6 раз больше расчетного. При попытке зажечь пары взорвутся, превратив полезный инструмент в опасную бомбу. Поэтому, если вы пользуетесь керосиновой паяльной лампой, заправлять ее нужно только чистым керосином, без каких-либо примесей, не используя смесей керосина с бензином или другим топливом.

Залуживание жала паяльника.

Та же ситуация и с бензиновой паяльной лампой. Ее нужно заправлять только чистым бензином. При этом показатель октанового числа бензина на работу инструмента практически не оказывает влияния: ни на быстроту воспламенения, ни на время горения, ни на температуру пламени. Но при выборе марки бензина не следует забывать, что у низкооктановых марок различных добавок и примесей намного меньше, поэтому при работе намного меньше будет загрязняться форсунка.

У спиртовых паяльных ламп маленький объем резервуара (всего 200-300 мл), соответственно, ее горение сильно ограничено во времени, поэтому сегодня вместо них мастера предпочитают пользоваться газовыми горелками.

Вернуться к оглавлению

Температура пламени

Существует убеждение среди значительной части пользователей, что качественно выполнить сложную пайку паяльной лампой невозможно и что она годится только для разогрева замерзших водопроводных и канализационных труб, прогрева двигателя при низких температурах и для других подобных работ.

Такое реноме возникло из-за невнимания к техническим характеристикам инструмента или непонимания принципа работы. Максимальную температуру, которую способно давать пламя, выходящее из паяльной лампы, 1100º С. Поэтому пытаться расплавить паяльной лампой железо, никель или хром — дело безнадежное. В то же время ее температуры вполне хватит для плавления свинца, цинка, олова или алюминия.

Чтобы не потратить время зря, лучше иметь под рукой данные плавления металлов:

Паяльник нужен дял выполнения мелкого ремонта электронных приборов, но в домашних условиях он применяется редко, поэтому покупать его не рентабельно, можно использовать его заменители.

• олово — 230ºС;
• висмут — 270ºС;
• свинец — 330ºС;
• цинк — 420ºС;
• магний — 650ºС;
• алюминий — 660ºС;
• бронза — 830ºС;
• латунь — 890ºС;
• серебро — 960ºС;
• неодим 1030ºС;
• золото — 1060ºС;
• медь — 1080ºС;
• никель — 1450ºС:
• железо — 1540ºС;
• титан — 1660ºС;
• платина — 1770ºС;
• хром — 1900ºС;
• молибден — 2620ºС.

Опираясь на эти данные, легко определить, работа с каким металлом при помощи паяльной лампы может быть осуществима без труда, с какими — возможна, но с трудом, а за работу с какими браться бесполезно.

Но возможен и вариант, когда даже работа с легкоплавящимися металлами бывает неудачной. Причиной всему неправильное использование лампы, точнее непонимание физических свойств пламени. Ведь выходящее из горелки пламя не одинаково по своим физическим составляющим.

В зависимости от избытка или недостатка в нем кислорода, оно может иметь разную температуру.

Специалисты различают три вида пламени: восстановительное или нормальное; окислительное, образующееся при избытке кислорода в смеси и способствующее окислению металлов, и науглероживающее, когда в смеси переизбыток газов горючего. При обработке металла последним происходит насыщение его поверхности углеродом, что приводит к значительному повышению ее твердости, но одновременно и хрупкости.

Сама по себе даже максимальная температура пламени не может служить гарантией качества выполненной с помощью паяльной лампы работы. При работе с этим инструментом очень важное значение имеют знания основ пайки и особенно опыт работы. Если вы не обладаете ни первым, ни вторым, то лучше обратитесь за помощью к более опытному товарищу. Ведь, какой бы простой в эксплуатации ни была лампа, из-за использования в ее работе легковоспламеняющихся взрывоопасных жидкостей, она была и остается источником повышенной опасности.

moiinstrumenty.ru
