Тележка для мотоблока своими руками: Чертежи и размеры

Для большинства людей в хозяйственных целях мотоблок является одним из самых главных и полезных инструментов. Благодаря нему, можно не только заниматься обработкой почвы, но также производить перевозку различных вещей: всевозможное удобрения, либо сено, топливо или собранный урожай. Но как же можно это осуществить, если данный инструмент не имеет никаких специальных приспособлений? Выход из этой ситуации довольно простой и это может быть тележка для мотоблока.

Изготовить ее самостоятельно вполне возможно, и, кстати, вы сможете сэкономить свои деньги. И все потому, что для изготовления такой тележки вам потребуются вполне обычные материалы, которые имеют небольшую стоимость. А чтобы, тележка для мотоблока получилось прочной. Ее стоит сделать своими руками, используя современные чертежи и размеры других подобных изделий.

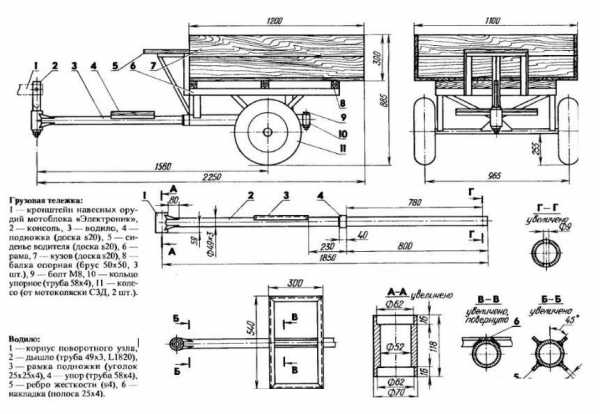

Основные конструктивные элементы тележки

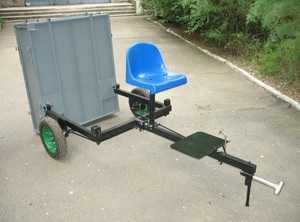

Теперь постараемся рассмотреть самый простой проект тележки, который будет без труда перевозить до 450 кг, а также такая тележка будет снабжена комфортным водительским местом.

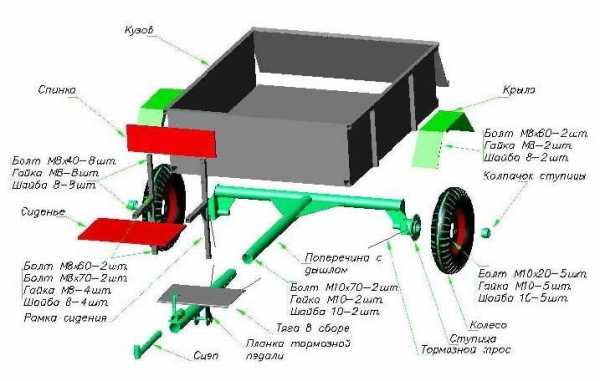

Любой прицеп условно можно разделить на вот такие конструктивные элементы:

• тележка с кузовом,
• колеса,
• центральная рама,
• водительское место.

Поскольку большие нагрузки будут приходиться в основном на некоторую площадь, всю тележку следует усилить специальными ребрами жесткости.

Из каких материалов изготавливается рама для тележки?

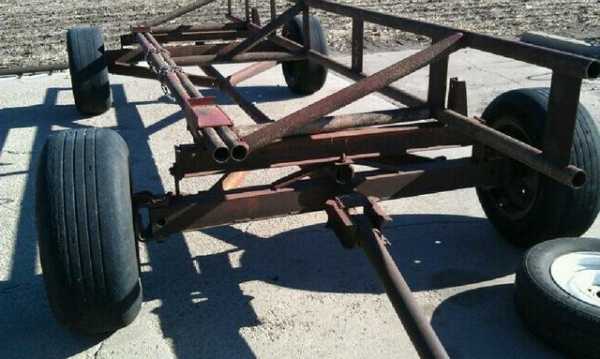

Ни одна тележка не может обойтись без жесткой сварной рамы. Для того чтобы произвести эту работу самостоятельно, необходимо при помощи сварки изготовить уголки из швеллера. Последний можно отыскать в любой строительном магазине.

Приварить раму необходимо очень аккуратно, поскольку она будет выдерживать плохие сельские дороги.

Из чего можно изготовить оси для колес?

Для того чтобы изготовить ось для колес будущей тележки, нужно взять металлический прут, имеющий диаметр 30 мм и соединенный сварочным швом с продольным шарниром и с угловыми опорами. Длина этого прута должна составлять приблизительно 1050 мм (не меньше). Производить его выбор необходимо таким образом, чтобы колеса телеги не могли выходить за ее пределы.

Советуем прочесть статью сайта: Купить электрический гриль для дома – любимые блюда каждый день

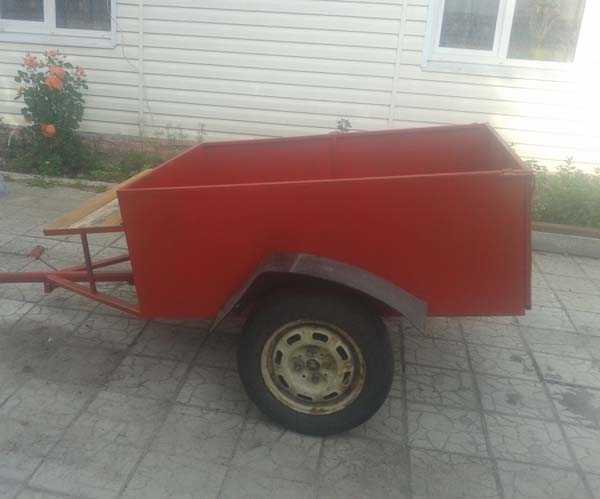

Изготавливаем корпус для телеги.

Если вы желаете знать о том, из каких материалов изготавливается телега для мотоблока, то вы должны знать о том, что для этого случая могут быть использованы недорогие, но очень прочные материалы. Что касается монтажа этого изделия, то помните о том, что самостоятельно можно довольно просто произвести монтаж кузова из деревянных досок, по толщине в 20-25мм. Кстати, на они будут закрепляться на углам специальными уголками из стали. Эти доски монтируются к раме при помощи болтовых соединений.

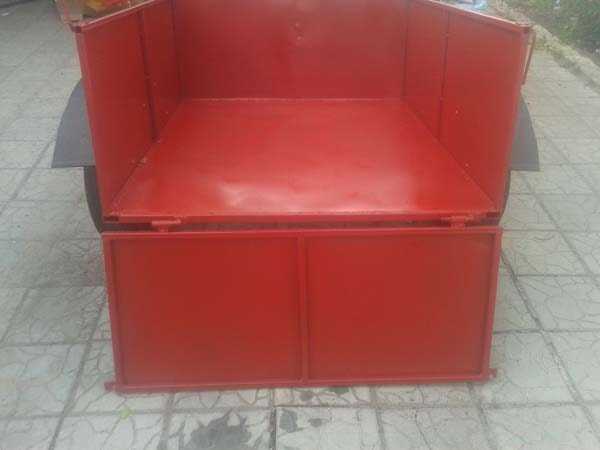

Поскольку вам придется заниматься перевозкой больших грузов, лучше всего изготавливать борта откидными: за счет этого, вам будет легче производить выгрузку вещей, большого объема. В качестве колес можно использовать старые колеса из какой-нибудь старой сельхоз техники. Но в том случае, если заниматься их поиском вам некогда, то возможно могут подойти и колеса от обычной мотоциклетной коляски.

Ось должна быть отточена под нужный диаметр. Данная тележка для мотоблока будет иметь отличную проходимость. В ней можно будет перевозить любой груз по самым непроходимым дорогам.

Изготовление сцепки для прицепа производим из любого металлического куска. Для этого в нем нужно будет проделать такое отверстие, в которое без труда будет проходить наша сцепка.

Изготавливать поворотный узел, лучше всего из подшипника, имеющего нужный вам диаметр. Он должен быть хорошо закреплен при помощи сварки. Данные подшипники следует закрывать специальными пыльниками, заполнив при этом все их пространство смазкой. Если же вы не защитите должным образом подшипники, то от внешних воздействий, тележка не сможет вам долго прослужить.

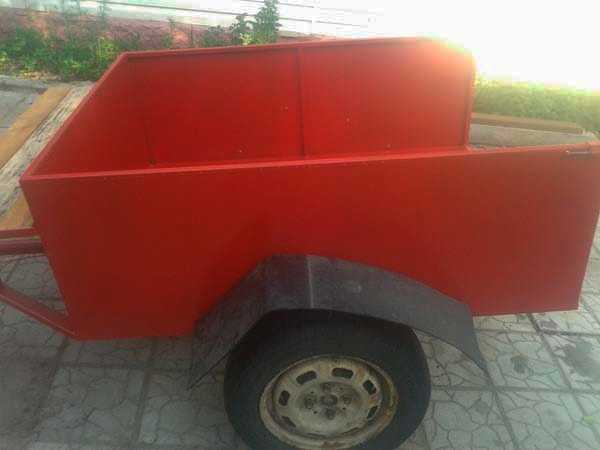

Теперь настало время изготовить дно телеги для мотоблока. А днище можно изготовить из обрезной доски. Но более надежным вариантом является листовой металл. Лучше всего выбирать лист по толщине в 2-3 мм.

В заключение

Теперь вы знаете о том, как сделать тележку для мотоблока своими руками. Помимо наших рекомендаций, вам стоит посмотреть видео на эту тему. А если вы сделаете все правильно, то эта тележка для мотоблока будет вам служить верой и правдой долгое время. В общем, мы желаем вам удачи в конструировании этого элемента.

www.dacha-svoimi-rukami.com

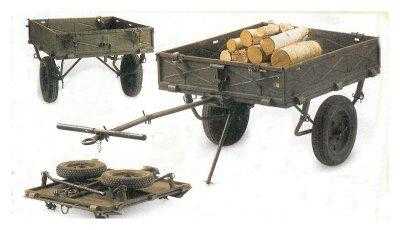

Прицеп для мотоблока, ось для прицепа мотоблока своими руками, телега для мотоблока

Мотоблок – это устройство особой важности в хозяйстве любого фермера. Особенно актуален вопрос в период сбора урожая, но и для бытовых нужд он используется повсеместно. Если вы задумались о мотоблоке с прицепом, то часть своего бюджета стоит потратить на отличной мотор высокой мощности, а прицеп достаточно просто соорудить своими руками.

Прицеп для минитрактора своими руками может быть изготовлен из любых средств, которые есть в вашем арсенале. Размеры, форма – все это по вашим желаниям. Соответственно, только ваша фантазия, наличие комплектующих частей и сложившиеся потребности станут критериями в осуществлении вашей цели.

Преимущества самодельной конструкции

Впервые в России заводской мотоблок появился в середине XX века, он был выпущен в Перми. С этого момента устройство обрело широкую популярность среди землевладельцев. И по сей день оно остается значимым помощником в сельскохозяйственной деятельности.

Мотоблок представляет собой одноосную устойчивую телегу с прикрепленной на ней двигателем средней или высокой мощности. Но основную функцию по пахотным работа берет на себя навесное оборудование, которое прикрепляется к мотоблоку. Например, прицеп  позволяет перевозить большие грузы. Существуют заводские грузовые тележки, но стоимость их немалая, поэтому целесообразно знать, как сделать прицепное оборудование самостоятельно. Рассмотрим основные преимущества такого варианта:

1. Экономичность. Самодельная телега обходится в разы дешевле купленного агрегата.
2. Заводские тележки чаще всего выпускаются стандартными, больше ориентируясь под минитракторы и автомобили. А потому случаются несостыковки в габаритах прицепа и мотоблока. Проявляется это в креплениях, высоте сиденья и др.
3. Готовые прицепы могут иметь низкие эксплуатационные качества. А потому прослужит такое устройство в работе недолго. В прочности самодельной конструкции вы будете уверены.

Перед тем как приступить к изготовлению самодельного прицепа к мотоблоку, следует внимательно изучить схемы и составить чертежи. Это позволит избежать многих проблем, которые могут возникнуть в процессе монтажа.

Подготовка к сборке

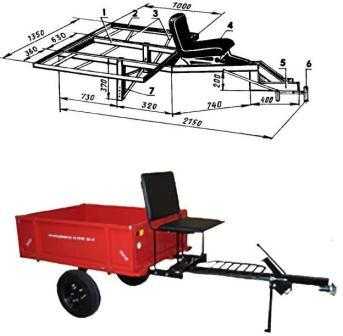

Когда вы определились с целями и размерами, необходимо приступить к изучению чертежей будущей телеги. На эти моменты следует обратить внимание при подготовке к конструированию:

1. Соотношение габаритов тележки и мощности минитрактора. Очень важно сделать так, чтобы размеры прицепа соотносились с шириной грядок. Поэтому такой прицеп должен быть равным по ширине с культиватором. Если задние колеса прицепа будут шире передних, то это не критично. После того, как размеры прицепа определены, стоит разобраться с мощностью мотоблока. Если у культиватора мощность равна 4,5 лошадиным силам, то это означает, что устройство будет выдерживать нагрузку примерно до 250 кг. Следовательно, это позволит рассчитать объем будущего кузова.
2. Зная, для каких целей сооружается прицеп, можно понять, необходим ли самосброс или нет. Если конструкция будет использоваться под корнеплодные культуры, овощи, удобрения и др., чтобы не разгружать самому, можно сбросить груз к себе на участок.
3. Ходовая часть может быть исполнена в 2 вариантах: колеса на подшипниках или на оси. Последнее найти сложнее, но дешевле. А подшипники дороже, но с ними удобнее осуществлять ремонтные работы и сборку. При принятии решения немаловажным остается аспект размера колес и предполагаемая нагрузка на них.
4. Сиденье должно быть расположено таким образом, чтобы было удобно вести мотоблок и это не мешало открытию кузова.
5. Необходимо установить тормоза и опору для стоянки тележки. Опора нужна для того, чтобы тележка не заваливалась без мотоблока.

Теперь, когда намечены цели, составлен план, готов чертеж, нужно определиться с тем, из какого материала будет выполнена задумка. И далее приступаем к присоединению прицепа к мотоблоку.

Также рекомендуем прочитать:

Материал и запчасти

Конечно, прицеп будет из того, что есть под рукой. Это может быть задний мост ВАЗа или что-нибудь еще. Но стоит ознакомиться с некоторыми особенностями изделий:

• Металлический кузов должен быть не тоньше 3,5 мм, тогда он сможет прослужить долгую службу. К такой телеге обязательно должны быть прикреплены ребра жесткости, чтобы кузов «не просел». Деревянный кузов менее долговечен, но менее дорог.
• Важное значение имеет диаметр и ширина колеса. Чем выше колесо, тем большей проходимостью будет обладать мотоблок с прицепом. Чаще всего применяют колеса от велосипеда или мотоцикла.
• Для самосброса (при наличии) необходимо приобрести готовые комплектующие. Они доступны в продаже и обладают невысокой стоимостью.
• В качестве рамы сгодится арматура или трубы небольшого диаметра.
• В качестве водительского места можно использовать сидение от стульев или кресел.

Стоит помнить, что чем меньше окажется масса прицепа, тем лучше это скажется на грузоподъемности мотоблока.

Изготовление прицепа

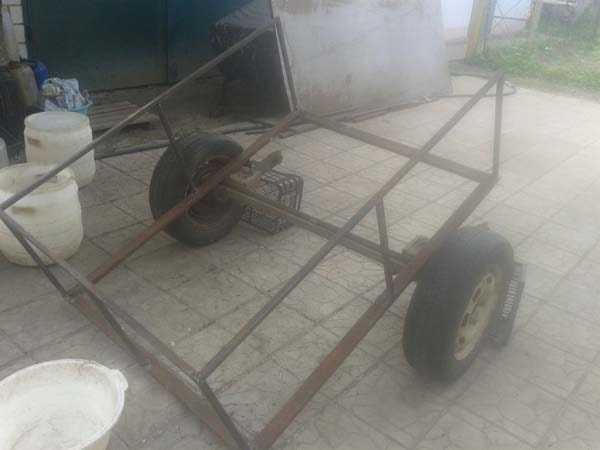

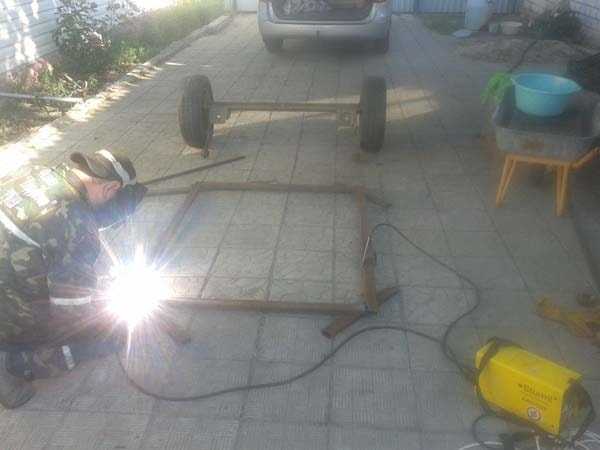

1. Первое, с чего стоит начать, — это сборка рамы. Ее форма (квадрат или прямоугольник) зависит от размера прицепа. Важно не забыть сделать ребра жесткости на ней для того, чтобы потом прикрепить ходовую часть и прочие узлы соединения. Удобнее будет, если ходовая часть будет скреплена с подшипниками. Получится самодельная ступница. Если вы привариваете ходовую часть на ось для прицепа, то следует установить съемное крепление к раме уголками вниз.
2. Переходим к установке сцепного устройства. Так как на различных моделях мотоблока механизм крепления различный, то будет лучше, если он будет покупной. Устанавливают сцепку на отрезке трубы, которая приварена к раме.
3. Монтаж кузова. Металлический кузов из нержавеющей или листовой стали подойдет наилучшим образом. Подготовкой к кузову станет сваривание ребер жесткости на дне, а также борта для него. К этим ребрам, по внутренней стороне, приваривают металлический профиль соответствующего размера. Перед установкой кузова стоит позаботиться о монтаже узла самосброса (при наличии). В этом случае понадобится 2 рамы: под кузов и основную раму.
4. Установка сиденья для управления. На раме необходимо сварить одну большую или две маленькие трубки, перпендикулярно оси, на которой будет построено место для водителя. Далее устанавливается из других трубок или досок место, которое оснащается мягким сиденьем. Возможна просто установка кресла или стула.

Изготовить прицеп к мотоблоку не представляется сложным процессом. Обладая элементарным навыком сварочных работ и необходимыми инструментами, справиться с этим будет под силу любому человеку. Преимущества налицо: желаемые габариты прицепа, его устройство, а также финансовая выгода.

Внимание, только СЕГОДНЯ!

landshaftnik.com

Самодельная тележка для мотоблока: фото изготовления

Самосвальная тележка для мотоблока своими руками, обзор конструкции.

В наличии есть мотоблок «Салют» 5, вот решил сделать самодельную самосвальную тележку к мотоблоку, для перевозки грузов на садовом участке.

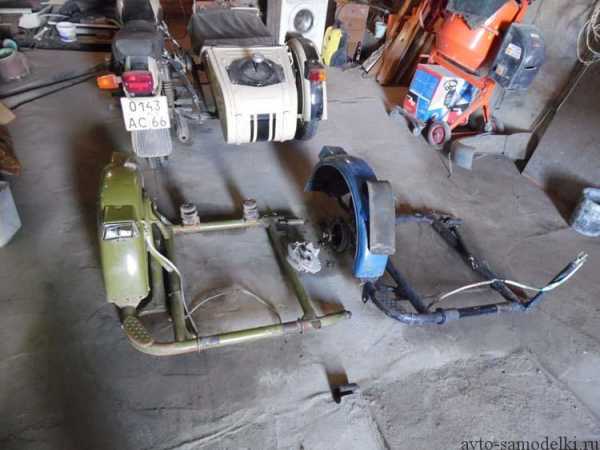

Для постройки прицепа, донорами послужили две старые коляски от мотоцикла Урал.

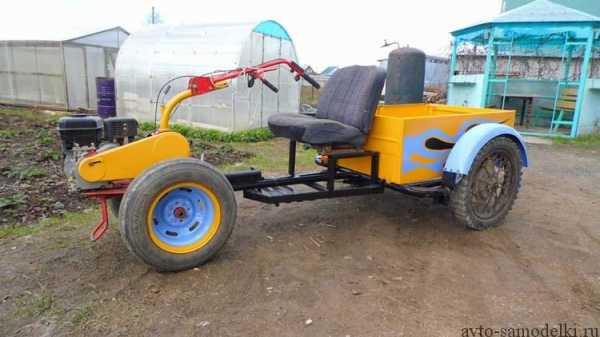

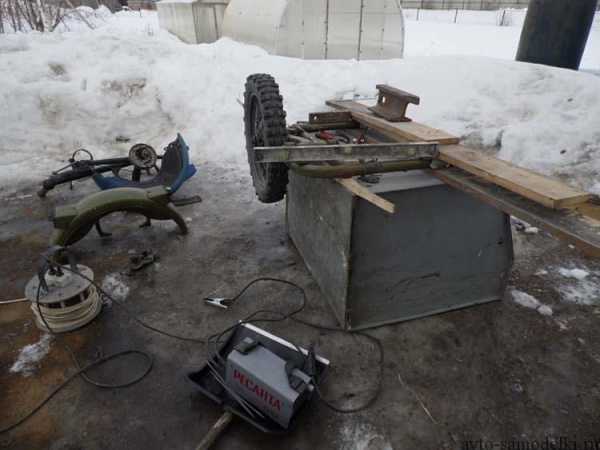

Коляски разобрал, из профильной трубы и частей колясок, сварил раму для тележки. Колеса поставил от мотоцикла, на колёса тележки сделал тормоза.

Поставил сидение с жигулей, на колёса — крылья, чтобы грязь не летела из под колёс.

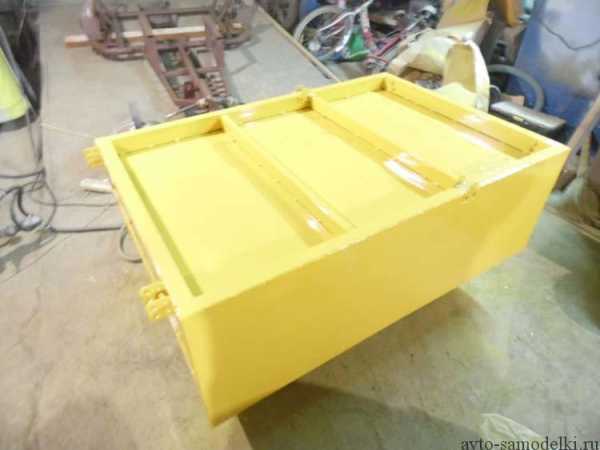

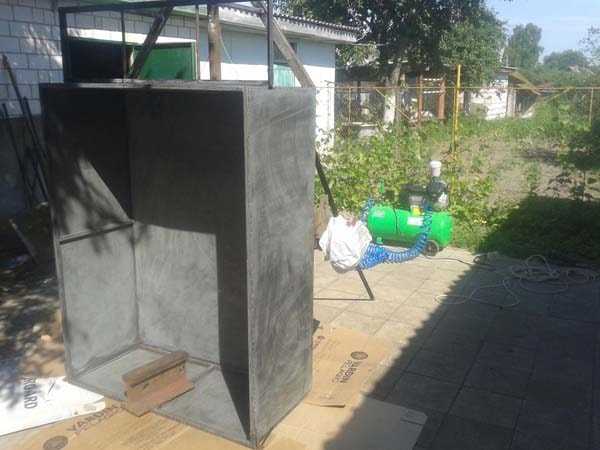

Из листового металла сварил кузов тележки.
