Простая тележка для мотоблока своими руками чертежи, видео, фото

Оглавление:

В огороде или в саду мотоблок — это одна из самых полезных вещей. С его помощью вы не только легко обрабатываете землю, но и перевезете массу нужных вещей: сено, удобрения, урожай картофеля, топливо… Вот только как это осуществить, если стандартный мотоблок не имеет прицепа? Выход есть — делается тележка для мотоблока своими руками, (чертежи приведены ниже) довольно просто, а денег это сэкономит массу.

Простая тележка для мотоблока своими руками чертежи

Тележка для мотоблока может везти груз400-450 кг плюс вес водителя. Она легко везет шесть или семь мешков с картофелем без перегрузки.

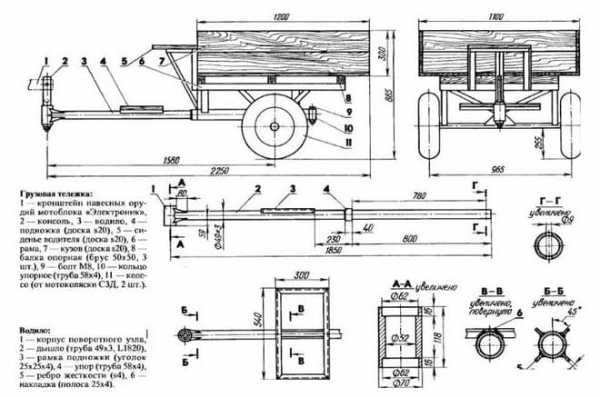

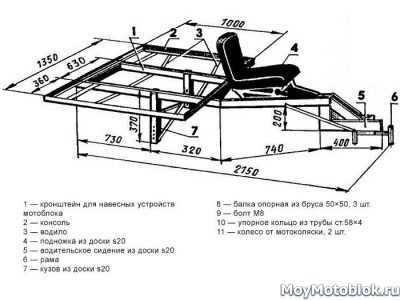

Чертеж тележки для мотоблока

Описание:

  • 1 — кронштейн для навесных устройств мотоблока;
  • 2 — консоль;
  • 3 — водило;
  • 4 — подножка из доскиs20;
  • 5 — водительское сидение из доски s20;
  • 6 — рама;
  • 7 — кузов из доски s20;
  • 8 — балка опорная из бруса 50×50, 3 шт.;
  • 9 — болт М8;
  • 10 —упорное кольцо из трубы ст.58×4;
  • 11 — колесо от мотоколяски, 2 шт.


Водило тележки конструктивно содержит всего несколько частей, скрепляемых между собой сваркой. Наиболее перегруженной частью будет сопряжение дышла с поворотной частью. Поэтому в этом месте нужно установить дополнительные ребра жесткости.


Рама тележки

Изготавливается из стального уголка и обрезков труб с круглым и прямоугольным сечением. Вся конструкция выглядит несколько замысловатой и имеет избыточный запас прочности. Она предназначена для использования на пересеченной местности и отсюда тяжелые условия эксплуатации для тележки.

Рама тележки для мотоблока

  • 1 — раскос из уголка ст.L21×3;
  • 2 — рамка сиденья из уголка ст.L21×3;
  • 3 — стояк из трубы ст.50×25×4;
  • 4 — стойки сиденья из уголка ст.L40×4;
  • 5,14 — подкосы передние из трубы ст.50×25;
  • 6, 15 —продольные лонжероны из уголка ст.L40×4;
  • 7, 8 — опоры колесной оси из уголка ст.L32×4;
  • 9,16 — подкосы задние из трубы ст.50×25;
  • 10 —усиливающая поперечина из уголка ст. L40×4;
  • 11 — корпус шарнира продольного из трубы ст.58×4;
  • 12 —колесная ось из круга ст.30 мм;
  • 13,17 —поперечные лонжероны из уголка ст.L40×4;
  • 18 — косынки (s4).

Кто не рассчитывает на столь большие нагрузки может принять и более простой вариант.

Водило тележки

  • 1 — корпус узлаповоротного;
  • 2 — дышло из трубы ст. 49×3, L1820;
  • 3 — рамка подножки изуголка ст.L25×4;
  • 4 — упор из трубы ст.58×4;
  • 5 — ребро жесткости из листа ст.s4;
  • 6 — накладка из полосыст.25×4.

Заготовкой для колесной оси служит стальной круг диаметром 30мм. При длине оси около метра колеса находятся под кузовом. Колесная ось с опорами уголковыми и косынкой скреплена сваркой с лонжеронами и корпусом шарнира продольного.

Кузов

Он сколачивается из 20мм досок,на углах которых крепятся стальные уголки. К раме кузов тележки крепится через три прочные опорные балки из бруса 50х50.

Колеса

Они берутся от мотоколяски вместе с ступицей в сборе. Оба конца оси точатся под диаметр подшипников ступицы.

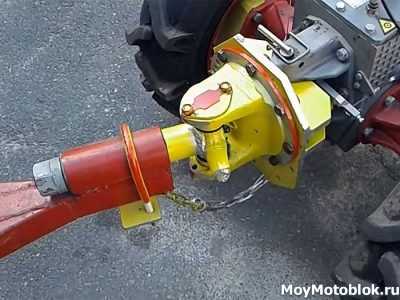

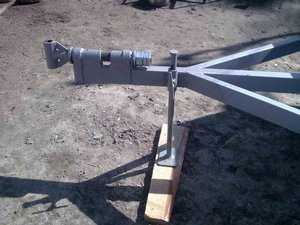

Сцепка с мотоблоком

Сцепку тележки и мотоблока обеспечивает консоль. Верхняя часть ее повторяет контур держака окучивателя, так как закрепляется в штатном кронштейне навесных устройств мотоблока. Вокруг нижней части в виде оси в двух РУП- подшипниках закреплен узел поворотный водила. Пространство между РУПами заполняется смазкой и закрывается снаружи пыльниками.
При тяжелых условиях эксплуатации тележки соединение ее и водила должно быть шарнирным.

Дышло вставляется внутрь трубчатого корпуса продольного шарнира,оно фиксируется упорным кольцом. Такая конструкция ведет к независимости колес тележки от колес мотоблока, что при езде по неровностям существенно упрощает управление мотоблоком.

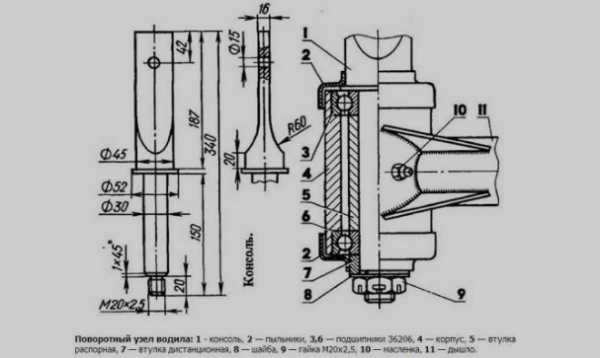

Узел поворотный


1 — консоль,
2 — пыльники,
3,6 — подшипники 36206,
4 — корпус,
5 —распорная втулка,
7 —дистанционная втулка,
8 — шайба,
9 — гайка М20×2,5,
10 — масленка,
11 — дышло.
Водитель сидит на полужесткой подушке сиденья из дерева перед кузовом. Руки водителя держатся за рычаги мотоблока, а ногами он опирается на подножку из дерева врамке из уголков на дышле водила.

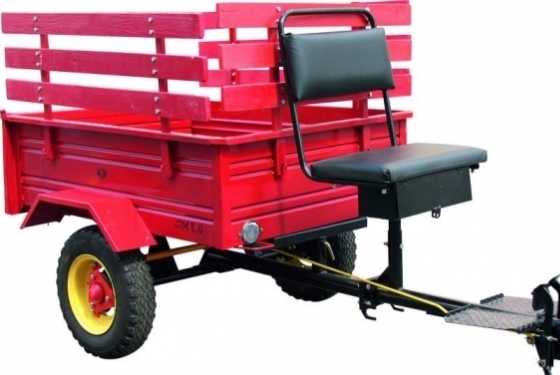

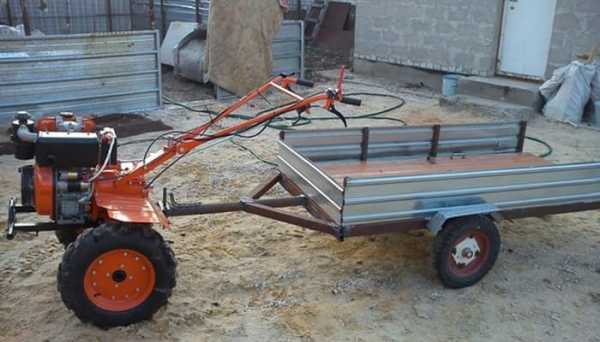

Тележка для мотоблока своими руками

Простейшая тележка для мотоблока способна легко перевозить грузы весом до 400 кг.

Конструктивные части тележки

В любой тележке условно можно выделить следующие составные части: водительское место, установленное на сварном каркасе, центральная рама, собственно тележка с кузовом и колеса.

Из какого материала делать раму тележки?

Проще всего она варится из швеллера и уголка, купить которые можно в любом магазине строительных материалов. Рама варится максимальной аккуратностью, так как она должна выдерживать нагрузки при езде по ухабам разбитых проселочных дорог.

Заготовка для колесной оси

Для нее можно взять стальной круг диаметром не менее 30 мм. Ось соединяется сваркой с продольным шарниром и с угловыми опорами. Подбирать длину оси нужно так, чтобы колеса находились под кузовом.

Как делать кузов для тележки

Собственноручно кузов проще всего собирается из досок толщиной до 20 мм, на его углах устанавливаются стальные уголки. С рамой доски скрепляются болтовыми соединениями. Лучше сделать борта откидными: так будет удобнее выгружать грузы большого объема.

Колеса

Можно использовать их от любой сельхозтехники. Вполне подойдут колеса и от обычной коляски от мотоцикла. Ось необходимо будет обточить под диаметр подшипников в ступицах колес.

Сцепка для прицепа

Делается из любого пригодного куска металла путем высверливания я в нем такого отверстия, в которое легко проходит сцепка. Узел поворотный желательно сделать из подшипника с подходящим диаметром, закрепив его максимально прочно сваркой.

Днище тележки

Конечно, его можно сделать из обрезной доски. Но более прочное днище лучше выполнить из листового металла с предпочтительной толщиной листа два-три миллиметра. Такая тележка для мотоблока, которую самому можно сделать за два-три дня, сможет прослужить несколько лет и практически без ремонта.

Тележка для мотоблока своими руками видео подборка

motoblok-kultivator.com

своими руками, самодельные телеги, чертежи, самосвальная, самоходная

Тележка для мотоблока — прицепное оборудование к универсальной сельскохозяйственной мототехнике для транспортировки грузов на приусадебных и земельных участках. С помощью такого механизма перевозят мусор, корм для животных, строительные материалы, удобрение, зерно, инвентарь.

Прицеп и адаптер для мотоблока — это разновидности самоделок, выполненные умельцами-механиками. Адаптер представляет собой продольную балку с собственной ходовой частью, водительским сидением и площадкой для ног. Данный модуль дает возможность обрабатывать почву в положении сидя, а также прикреплять сразу 2 оборудования — спереди и сзади.

Тележка — это разновидность адаптера с отличием в конструкции ходовой части.

Покупная телега для мотоблока стоит дорого. Для экономии финансовых средств мастера-умельцы изготавливают ее самостоятельно, проектируют чертежи конструкции, подбирают необходимые материалы. Процесс создания такого полезного транспортного средства не занимает много времени и не составляет большого труда. С ним может справиться даже новичок, хотя бы немного разбирающийся в технике.

Краткий обзор поможет разобраться с вопросом, как сделать тележку для мотоблока самостоятельно с хорошими эксплуатационными характеристиками.

Основные сведения

Перед проведением работ по изготовлению прицепа необходимо разработать подробный план действий и придерживаться его.

План проведения работ по изготовлению прицепа на мотоблок имеет такой вид:

  1. На подготовительном этапе необходимо ознакомиться с устройством механизма, проанализировать его функционал в зависимости от мощности мотоблока.
  2. Сделать эскиз конструкции. Составленная самостоятельно схема прицепа намного упростит работу.
  3. Рассчитать размеры телеги для мотоблока.
  4. Спроектировать чертеж тележки, на котором вынести основные узлы, параметры и размеры деталей.
  5. Спланировать принцип работы основных и дополнительных механизмов, продумать способы соединения всех узлов и деталей, их функционирование.
  6. Подготовить список необходимых материалов и инструментов.
  7. Приступить к процессу сборки и отделки.

В зависимости от способности к транспортировке груза прицепы подразделяют на 3 вида:

  1. Простое 1-осное приспособление для мотоблоков грузоподъемностью до 70 кг. Его конструкция простая и недорогая.
  2. Универсальная телега грузоподъемностью до 110-120 кг. Применяется часто в домашнем хозяйстве.
  3. Тележки для мотоблока грузоподъемностью свыше 120 кг. Такие механизмы предназначены для перемещения тяжелых грузов, поэтому имеют более сложное устройство, соответственно, увеличиваются затраты на материалы для рамы и облицовки. Функциональные возможности такой техники расширяются.

Исходя из данных параметров, выбирают материал по прочности для каркаса и отделки механизма.

Устройство тележки

Мотоблоки и мотокультиваторы на прицепах состоят из таких основных элементов:

  • рама;
  • кузов;
  • сцепное устройство или дышло;
  • водительское сидение;
  • рулевой механизм;
  • ходовая часть.

Для выдерживания больших нагрузок самодельную телегу для мотоблока усиливают специальными ребрами жесткости.

Для 1-осного прицепа достаточно устройства ручного типа. Самосвальная 2-осная телега с большой грузоподъемностью должна оборудоваться от опрокидывания гидравлическим приводом.

При грузоподъемности свыше 350 кг для безопасности самоходную телегу комплектуют деталями торможения. Механические тормоза можно сделать самому. Если эти детали не учитывать, то при перегрузе во время спуска с возвышенности тележка для мотоблока своими руками не сможет остановиться и опрокинется. Для того чтобы она оставалась в рабочем положении после отсоединения от мотоблока, устанавливают упоры.

Материалы и инструменты

Для работы необходимы такие инструменты:

  • болгарка для резки деталей;
  • сварочный аппарат;
  • сварочные электроды;
  • электролобзик;
  • шуруповерт;
  • обычный строительный угольник для замера углов.

При изготовлении прицепной конструкции понадобятся следующие материалы и детали:

  • металлические профильные трубы квадратного или прямоугольного сечения;
  • колеса и рессоры;
  • дюралюминиевые листы толщиной 2 мм;
  • стальные листы;
  • швеллер №5;
  • металлические уголки;
  • металлический прут;
  • крепежи.

Все детали, особенно если это остатки старых металлических изделий, тщательно осматриваются на наличие повреждений, трещин, очищаются от ржавчины, обрезаются.

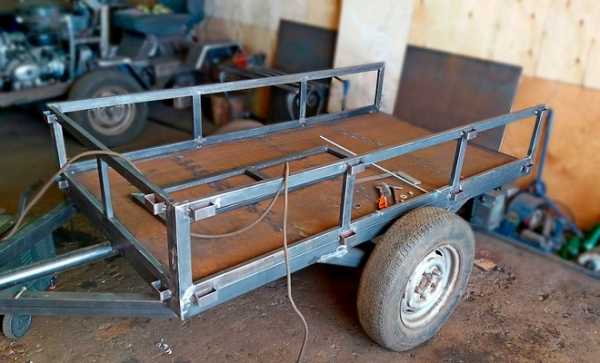

Изготовление тележки

Для того чтобы понять, как сделать телегу к мотоблоку своими руками, необходимо выполнить такой алгоритм операций:

  1. Для изготовления несущей сварной жесткой рамы взять 5 заготовок труб, обрезать концы болгаркой.
  2. Прижать струбцинами к листу ДСП и прихватить сваркой места соединения 3 продольных заготовок с 2 перпендикулярными так, чтобы они создавали решетчатый каркас.
  3. Проверить геометрию конструкции с помощью обычного строительного угольника. Углы соединенных ребер должны быть 90°.
  4. Установить распорки между прихваченными заготовками в углах днища и по центру, прихватить сваркой.
  5. К продольным трубам днища сделать прихватки сварочным электродом 4 вертикальных стоек по углам.
  6. Проверить перпендикулярность углов, сверить размеры сторон конструкции с размерами на чертеже телеги для мотоблока.
  7. Окончательно приварить все заготовки друг к другу, отшлифуйте сварочные швы, очистить их от наплывов и образований.
  8. Кузов можно сделать из фанеры или деревянных досок, угловые соединения при этом закрепляют стальными уголками.
  9. Доски устанавливаются на раму и прикрепляются при помощи болтовых соединений.
  10. Более прочные борта мастера выполняют из стальных листов. Борта могут быть откидными и фиксированными. Откидные борта кузова считаются более рациональными, т.к. выгрузка грузов больших объемов осуществляется легче. Борта делают также из металлических труб квадратного или прямоугольного сечения. Их выполняют, как и раму, прихватывают, проверяют геометрию для прочности и избежания раскосов и отклонений, окончательно сваривают, жестко прикрепляют к раме. Задний откидной борт крепится обыкновенными дверными петлями и оборудуется шпингалетами.
  11. Взять металлический прут диаметром 30 мм и длиной около 1050 мм для изготовления оси для колес, соединить с продольным шарниром и угловыми опорами. Длина должна выбираться так, чтобы ось не выходила за пределы колес. Подточить ее под необходимые диаметры подшипников в ступицах.
  12. В качестве ходовой части можно взять колесную базу от мотороллера, коляски, тачки или другой сельхозтехники. Тяжелые колеса от автомобильного прицепа со ступицами не рекомендуют устанавливать.
  13. Для изготовления дышла берут 2 профильные трубы диаметром 25х50 мм длиной около 1,85 м, приваривают их к балке рамы так, чтобы получилась треугольная конструкция. Для усиления по углам прикрепляют сваркой металлические косынки толщиной 4 мм, спереди тележки прикрепляют пластину толщиной 8 мм.
  14. Самосвальная технология предусматривает установку дверных шарниров, прикрепляемых внизу на балке и к распоркам днища.
  15. Каркас сделанной конструкции обшить деревянными досками, пластиком или металлом.
  16. Водительское сидение на мотоблок с тележкой устанавливают в готовом виде или в виде ящиков-самоделок из куска ДСП и поролона, обшитого дермантином. Такие ящики необходимы для укрытия инвентаря и материалов.

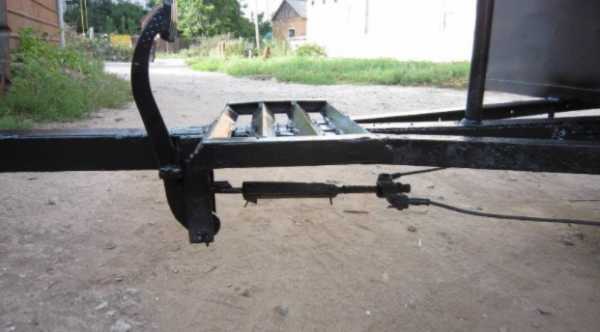

  17. В качестве тормоза можно использовать стояночный тормозной привод агрегата. Тормозную педаль, сделанную из пластины толщиной 6 мм, закрепить на подставке для ног под сидением, приварить 2 уголка. В передней части установить педаль, в задней — пластину с 2 отверстиями для крепления тросов тормозов, концы которых соединены с Т-образной пластиной с тягой.

Таким способом можно изготовить тележку для мотоблока своими руками.

specmahina.ru

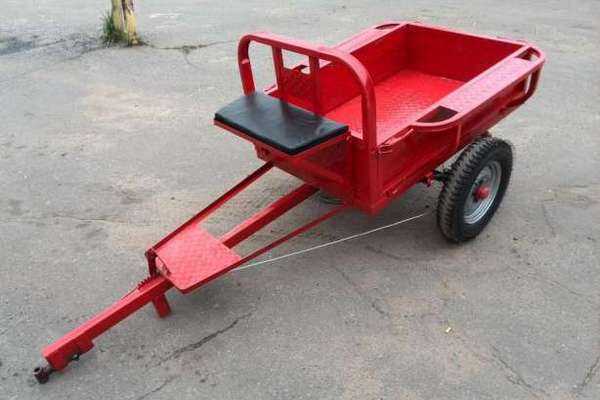

Тележка для мотоблока своими руками

Тележка для мотоблока – просто незаменимая вещь. В ее помощью спектр услуг, которые может предоставлять мотоблок, значительно расширяется. Но, цена на такое приспособление, к сожалению, совсем не маленькая. Именно поэтому многие умельцы задумываются, как сделать тележку для мотоблока своими руками, избежав затрат. Разберемся в этом вопросе в статье.

Определяем основные характеристики тележки

У многих жителей села в распоряжении имеется мотоблок. Это отличный помощник при выполнении разнообразных полевых и огородных дел. Он позволяет значительно сократить время и силы, потраченные на работу на земле, дать возможность обработать большее пространство.

Но, тележка для мотоблока дополнительно расширяет его функции. Теперь каждый хозяин сможет перевозить овощи, грунт, яблоки, или мешки с другим урожаем на собственном агрегате. К тому же, ее легко сделать собственными руками, если у вас есть минимальный набор необходимых инструментов.

У самодельных тележек есть ряд преимуществ перед продажными экземплярами, к которым относят:

  • Не всегда в продаже есть именно такой прицеп, который подойдет вам и по размеру, и по характеристикам. А вот делая его собственными руками вы можете учитывать и желаемый размер, и высоту, и функциональность.
  • Качество большинства продукции оставляет желать лучшего. А вот сделав прицеп собственными руками, вы будете уверены, что он прослужит долго.
  • Цена самодельного аппарата значительно ниже, чем у покупного образца.
  • Пользоваться тех, что сделано своими руками значительно приятнее.

Перед тем, как конструировать собственную тележку, обязательно подумайте, какие цели вы перед ней ставите, для чего будете использовать. Исходя из этих фактов станет понятно, какие именно части тележки нужно будет уделить максимальное внимание.

Как правильно спроектировать тележку для мотоблока

Перед тем, как приступать к работе нужно составить проект, которого вы будет придерживаться при конструировании. Если вам трудно сделать это самостоятельно, или вы не уверены в собственных силах, имеет смысл обратиться за помощью к толковому механику.

На схемах стараются как можно точнее отобразить тележку  в разных позициях и ракурсах. На этом этапе планируются все параметры устройства, особенно четко прорисовуются стыки и швы.  Суть этого этапа не только нарисовать примерную схему работы, но и продумать все мелочи и важные нюансы, которые возникнут во время работы.

Продумать нужно:

  • Как будут соединяться между собой неразборные узлы и детали. Это может быть обычная сварка, клепка или свинчивание между собой.
  • Как будут соединяться движущие узлы, с помощью шарниров, осей или подшипников.
  • Какими будут узлы, и как они будут работать
  • Каким будет сиденье: простое или поворотное
  • Если вы планируете сделать кузов самосбрасывающим, то нужны будут дополнительные детали, такие как механический опрокидыватель кузова.
  • Ножки, которые будут играть роль упора
  • Различные дополнительные узлы, которые зависят от того, каким именно вы видите окончательные результат.

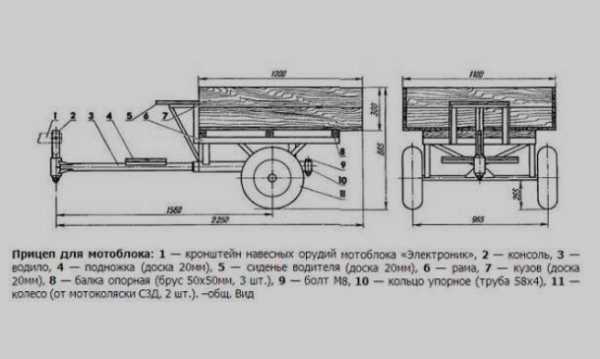

Как только все будет готово, можно приступать к сбору конструкции, используя:

  1. Держатель (кронштейн) для навесный частей тележки
  2. Консоль
  3. Водило
  4. Подножка, которую лучше всего сделать из доски
  5. Водительское сиденье, из такой же доски как подножка
  6. Рама
  7. Кузов из деревянной доски s20
  8. Три опорных балки, изготовленные из бруса 50х50
  9. Болт М8
  10. Упорное кольцо, сделанное из металлической трубы
  11. Колесо от мотоцикла или старого «Москвича»

Если использовать такой четкий чертеж, то у вас получится отличная тележка для мотоблока.

Какие материалы стоит использовать?

После того, как вы определитесь  с последовательностью работы и окончательным результатом, который хотите получить, можно приступать к сбору необходимых материалов и инструментов. Для сборки тележки для мотоблока собственными руками вам понадобится:

  1. Трубы из стали 60Х30 мм, и 25х25 мм
  2. Рессоры и колеса. Отлично подойдут старые колеса от автомобиля «Москвич»
  3. Лист из дюралюминия, примерной толщиной 2 мм.
  4. Листовая сталь, с толщиной 0.8-1 см
  5. Швеллер №5
  6. Элементы для крепления
  7. Инструменты, которые понадобятся для сборки. К ним относят электролобзик, болгарка, сварочный аппарат, отвертка, шуруповерт, молоток и другие.

Постарайтесь большинство из них найти у себя на участке. У многих хозяйственных людей есть многие приспособления или детали, которые можно почистить, выровнять или обрезать, и адаптировать под новую тележку.

Получается, что докупить остается только недостающие детали. В любом случае тележка, сделанная своими руками, сэкономит вам значительную сумму денег.

Тележка для мотоблока своими руками – инструкция

После того, как вы разобрались в чертеже, и нашли все детали, можно приступать к основной части: сборке тележки. Она состоит из четырех основных составляющих, которые соединяются между собой с помощью сварки. Это кузов, водило, рама и колеса.

  1. Кузов – это деревянная конструкция, которая собрана из досок шириной 20 мм, к углам которой прикреплены железные уголки для связки. Кузов крепится к раме с помощью опорных балок, которые являются ничем другим как деревянными брусьями. Для того, чтоб иметь возможность разгрузить кузов быстрее, рекомендуется сделать задние борта тележки открывающимися, а еще лучше установить механизм опрокидывания прицепа.
  2. Сцепка делается из любого прочного металла, в котором проделывается отверстие, в которое сцепка легко проходит. Далее ее нужно закрепить с помощью болтов. Сверху обязательно должен быть вращающий механизм из части трубы, штока, на который насаживается тройник. Сам шток необходимо смазать маслом или солидолом.

Если хочется уменьшить уровень вибрации, устанавливаются рессоры.

  1. Для поворотного узла лучше всего использовать подшипник, подходящего размера. Для того, чтоб он был максимально функциональным нужно хорошенько закрепить его с помощью сварочного аппарата.
  2. Дно тележки. Здесь есть несколько вариантов: его можно сделать либо из досок, выпиленных до нужного размера. Но, значительно проще сделать его из листа металла. Так прицеп будет прочнее, и прослужит значительно больше. К тому монтировать и закрепить лист железа значительно быстрее, чем искать и пились доски, подгонять их по размеру, потом зачищать и шкурить.
  3. Колеса вместе с осью нужно взять от техники, которой вы больше не пользуетесь. Это может быть старая машина, мотоцикл, или даже трактор. Перед установкой нужно немного уменьшить разлет колес, чтоб они соответствовали размету тележки. Но, если у вас не нашлось такой конструкции, ее можно приобрести в любом автомобильном магазине.
  4. Монтаж колес. Перед тем, как крепить колеса, нужно монтировать ступицы. Основной метод, который используется при изготовлении подобных устройств – напрессовка. Для этого нужно расточить заднюю часть ступицы, и насадить ее на ось. Постарайтесь сделать это максимально ровно, чтоб не было перекоса. Далее на штифты устанавливается само колеса, на котором хорошенько затягиваются все гайки. Последним присоеденяется колпак.

Но, если вы взяли обычные колеса, которые вращаются не с помощью подшипника, а с помощью обычной втулки, то процедуру их установки нужно произвести немного иначе.

Сначала в поперечину рамы вставляется уголок или приваривается кусок трубы. Затем снизу в трубе просверливается отверстие, в котором закрепляется втулка или ось для колеса.

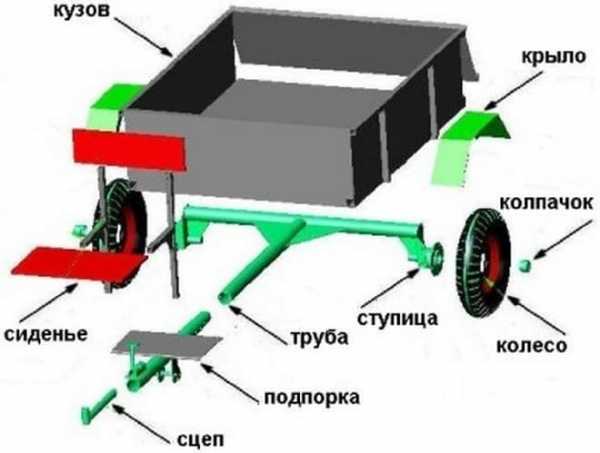

Процесс изготовления тележки

Для того, чтоб собрать прицеп следует придерживаться такой последовательности:

  1. К основной трубе нужно с помощью сварки прикрепить дополнительную трубу, которая будет выполнять роль оси для тележки. Можно для этого так же использовать узел колесной базы любого старого транспортного средства.
  2. С противоположной стороны трубы закрепляется сцепка для мотоблока. Еще раз проверьте, чтоб она была прочно приварена, иначе вы рискуете потерять прицеп по дороге.
  3. На обоих концах оси крепятся ступицы. Лучше всего для этого использовать сварочный аппарат.
  4. На ступицы насаживаются колеса, которые фиксируются с помощью болтов или гаек, которые нужно очень плотно зажать.
  5. В начале основной трубы прикрепляется упор для стоянки прицепа, когда он будет отстегнут от самого мотоблока.
  6. На завершающем этапе присоединяется сам кузов и крылья.

После проделывания всех этих манипуляций прицеп практически готов к использованию. Остается только присоединить сиденье и подножки для водителя, и прикрепить в специальной рамке на дышле подножку, на которую можно будет ставить ноги и опираться во время езды.

Чтобы создать на своем участке барбекюшницу своими руками, прочтите нашу инструкцию.

Тут мы расскажем, как изготовить тротуарную плитку в домашних условиях.

Пруд может стать начтоящей «изюминкой» участка, а в нашем материале мы расскажем, как можно сделать его своими руками.

Управлять тележкой водитель будет именно с этого сидения, используя для этого рычаги и руль. Для того, чтоб проводить время при езде на мотоблоке было приятнее и легче, рекомендуем подумать над водительским сиденьем. Его можно сделать со спинкой, и к основной части прицепить старую подушку. Таким образом сидеть будет значительно удобней и комфортней.

Как вы видите, сделать тележку для мотоблока собственными руками совсем не сложно, а затраты на ее изготовление будут иметь значительно меньший размер, чем траты при покупке. Приятно так же то, что вам практически ничего не нужно покупать, все необходимые составляющие можно найти во дворе или в гараже.

А вот польза, которую несет прицеп, тяжело переоценить. Теперь вы сможете спокойно перевозить собранный урожай, грунт, удобрения, и даже стройматериалы, не используя для этого машину, и не пачкая ее.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

vokrugdachi.com

Как сделать телегу для мотоблока своими руками?

Трудно представить заядлого садовника без мотоблока в хозяйстве. Это незаменимая вещь, которая, прежде всего, необходима при вспахивании земли на садовом участке. Но функции мини-трактора можно расширить, присоединив к нему тачку/прицеп. Конечно, тележку для мотоблока легко купить в профильном магазине, но настоящий мужчина легко сможет смастерить прицеп на мотоблок самостоятельно.

Вариации тележек

Вариации тележек данному виду техники напрямую зависят от способности транспортировать определенный груз.

  1. Простая одноосная тележка. Максимальный вес подъема до 70 кг. Ее конструкция будет простой и недорогой.
  2. Телега для мотоблока грузоподъемностью до 110-120 кг. Наиболее универсальный вариант для использования в хозяйстве.
  3. Прицеп для перевозки тяжестей с весом более 120 кг. Конструкция усложняется, увеличиваются затраты на материал для рамы и облицовки. Данный вариант более дорогостоящий, но и возможности тележки значительно возрастают.

Самостоятельный монтаж мотоблочного прицепа ‒ проще не бывает

Как сделать прицеп к мотоблоку своими руками? Главное, что вам необходимо для экономии затрачиваемых сил и избегания нежелательных ошибок ‒ это правильные чертежи прицепа для мотоблока и схемы.

Подобрав точные чертежи своими руками и размеры планируемого прицепа, нужно просчитать все нюансы при изготовлении.

  1. Продумать, для перевозки чего изготавливается телега: будет ли это некрупногабаритный, легкий груз или, скорее всего, тяжелый. Исходя из этого, выбирать материал по прочности для каркаса и обшивки прицепа.
  2. Если прицеп будет самосвальным, двухосным, с большой грузоподъемностью, то есть необходимость оснащения его гидравлическим приводом. Это нужно для легкого опрокидывания.
  3. Для модели с одной осью (одноосный) вполне хватит устройства ручного типа.
  4. Для безопасности телегу, у которой грузоподъемность будет больше 350 кг, необходимо оборудовать механическим самодельным тормозом. Когда мотоблок с тележкой будет достаточно загружен, то при спуске с горки его остановить будет невозможно. Но так как сделать тормоза на прицеп к мотоблоку самостоятельно достаточно сложно, поэтому лучшим вариантом будет помощь квалифицированного человека.

Первый этап ‒ подготовка необходимых деталей и инструментов

В общем это обычное сочетание кузова, рамы, колес и сцепки. Для монтажа самодельного прицепа к мотоблоку вам нужно приобрести (а возможно, они уже есть в хозяйстве) такие детали:

  • трубы диаметром 60х30 мм и 25х25 мм, обычно они должны быть железными для надежности будущего изделия;
  • два колеса, возможно, у вас завалялись старые ненужные от «Москвича», а также рессоры;
  • листы дюралюминиевые, их толщина должна быть около 2 мм;
  • листы стали, их толщина должна быть около 0,8 мм;
  • швеллер №5;
  • крепежные элементы.

Конечно, вам не обойтись при монтировании тележки для мотоблока без необходимых инструментов: болгарки для резки деталей, электрического лобзика, шуруповерта и сварки.

Рама для мотоблочной телеги

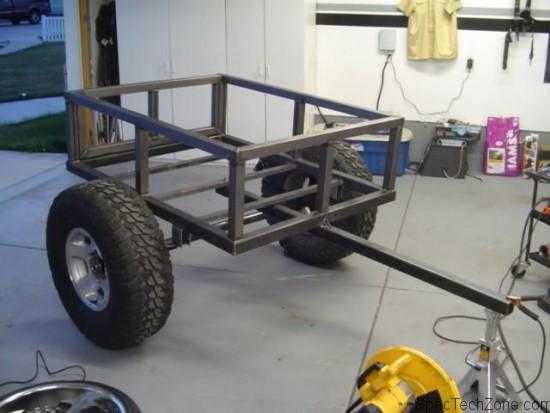

Чтобы сделать прицеп для мотоблока своими руками надежным и долговечным, необходима очень прочная рама. При производстве решетки для каркаса подойдет труба 60х30 мм, в сечении должен быть квадрат (прямоугольник) и уголок для соединения 25х25 мм. Дабы сделать решетку-каркас, все детали нужно соединить 5-ю дополнительными поперечинами.

По углам решетки-каркаса к продольным трубам с помощью сварочного аппарата крепят 4 вертикальные стойки. Если тачка для мотоблока будет с откидным бортом, то рамы нужно производить отдельно и только потом устанавливать.

Варианты обшивки каркаса


Для обшивки конструкции мастера выбирают недорогой материал или тот, что есть в наличии. Цена изделия становится намного меньше.

  1. Деревянные доски, которые часто остаются после строительства. Основные плюсы ‒ малозатратные, минусы ‒ влагостойкие, как следствие низкая продолжительность «жизни» тачки для мотоблока. Помимо этого, для их обработки нужны дополнительные средства.
  2. Пластик. Плюсы ‒ стойкий к влаге в отличие от дерева, минусы ‒ не крепкий, при повреждении он сломается.
  3. Листы металла. Плюсы ‒ прочный материал, поэтому долговечен, минусы ‒ один из самых дорогих вариантов.

Но если телега к мотоблоку будет использоваться постоянно, то выгоднее сделать ее металлической и не тратить лишние средства на ремонт. Закрепить листы к раме можно сварочным аппаратом.

Изготавливаем ходовую часть

Для перевозки груза прицепу нужны колесные узлы, которые можно снять с ненужного транспортного средства. Для крепления колесных узлов необходимо приварить дополнительную трубу. Ступица для прицепа прикрепляется методом напрессовки. На ось надевают заднюю часть, которую перед этим вытачивают. Перекос должен отсутствовать, поэтому его нужно постоянно контролировать. Смонтированные колеса необходимо закрепить гайками и в заключение надеть колпаки.

Сцепка для прицепа мотоблока

Сцепка для прицепа мотоблока ‒ достаточно важный элемент всей конструкции. Самый лучший из вариантов ‒ это узел, когда труба соединяется с другой трубой. В изогнутую трубу с одной стороны нужно приварить еще одну небольшую часть трубы. Это необходимо делать в положении вертикально. Такая же операция проделывается и на другом краю главной трубы. В завершение для соединения с прицепом монтируется шкворень. При повороте или на неровной дороге данная конструкция обеспечит прочное сцепление.

Как избежать ошибок при изготовлении тележки к мотоблоку?

Если мотоблочный прицеп изготавливается впервые, то ошибки встречаются даже у лучшего мастера. Основные из них:

  • неправильно выбранное сиденье. Оно должно быть удобным, ведь работать по хозяйству приходится часто. Лучшие сиденья в виде лавы;
  • ради экономии не устанавливают тормоза. Ни в коем случае не экономьте на собственной безопасности. Пусть лучше самодельные ручные тормоза, чем ничего;
  • некачественная и дешевая обшивка. И снова ради бюджетного варианта, но помните ‒ скупой платит дважды.

pro-motobloky.ru

Изготовление самодельной телеги для мотоблока своими руками: чертежи, размеры, видео

Качественная обработка почвы дело непростое, потребует не только невероятного труда, но и наличия определенных навыков. Еще сравнительно недавно труд был полностью ручным, сегодня есть возможность автоматизировать ряд процессов, чтобы добиться еще более впечатляющей эффективности работы. Ниже предлагается рассмотреть, каким образом можно изготовить качественную и надежную телегу для мотоблока своими руками, оснастить ее всем необходимым.

Конструкция телеги и чертежи

Мотоблок – довольно полезное в сельском хозяйстве оборудование. Чтобы увеличить показатель эффективности его использования, необходимо применять специальное навесное оборудование – насадки. Наиболее практичным является мотоблочный прицеп, прикрепление которого позволит использовать мотоблок как транспортное средство. Стоит отметить, для этого совершенно необязательно приобретать полностью готовый заводской вариант, можно попробовать сделать тележку самостоятельно, используя максимально простой комплекс оснащений и агрегатов.

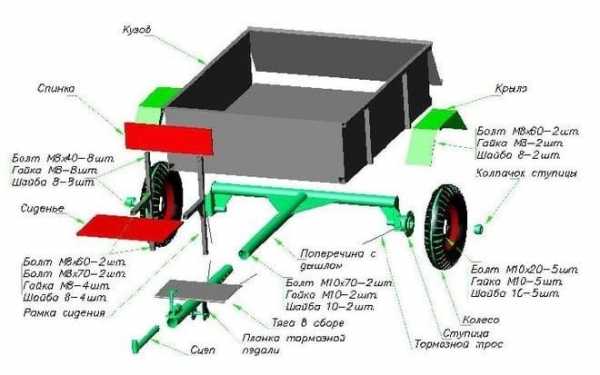

На чертеже ниже можно увидеть, что представляет собой самодельная тележка на мотоблок, из каких основных агрегатов он состоит и что стоит использовать при его разработке.



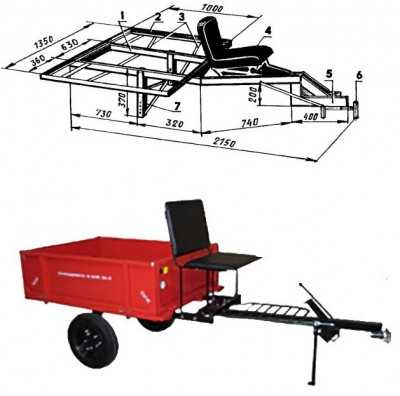

Чертеж и размеры телеги для мотоблока

Изготовление тележки для мотоблока своими руками

Конструктивно тележка состоит из таких элементов, как сцепка, кузов, колеса, а также рама, на которую и устанавливается бортовое оборудование.

Рама

Рама самодельной телеги для мотоблока изготовляется их профильных труб (для этих целей подойдут и изделия круглых сечений, что позволит гарантировать максимально высокий функционал оборудования). Чтобы конструкция рамы не потребовала частого ремонта и обслуживания, потребуется дополнительно укрепить ее уголками, используя сварку.

Сделать более прочным кузов и борта позволит покрытие этих элементов тонким металлом листового типа, на крайний случай – профнастилом.

Если выполнить кузовной элемент телеги с откидными бортами, можно гарантировать более простую эксплуатацию оборудования, обеспечить легкость погрузки и выгрузки материалов или любых иных сельскохозяйственных товаров.

Ось и колеса

Примерный размер колесной оси тележки составляет один метр и выглядит как стержень. Если сделать длину меньше, колеса не будут помещаться в установленных границах кузова. В качестве стандартных элементов опоры превосходно зарекомендуют себя обычные уголки. Посредством использования сварки мастер может качественно соединить корпусные элементы шарнира, а также лонжерона с соответствующим стержнем.

На лонжероны надевается комплект «серег» и доведенная до требуемого размера ось кронштейна. Для самодельной тележки практичными будут фактически любые колеса, используемые в автомобильной промышленности. Например, покрышки от автомобиля ВАЗ, но лучше поискать специальные колеса для тележки в сборе.

Если выбирать большие колеса, это будет способствовать формированию лучшей проходимости и принципиальному увеличению функциональных свойств устройства.

Ступица

Чтобы тележка могла перемещаться, необходимо под колесную пару правильно подобрать ступицу. Это могут быть специальные прицепные устройства или модели, отобранные из старых транспортных средств или прицепов. Вне зависимости от варианта конструкции колесной пары, не ней предусмотрена и ступица. Среди всех агрегатов широкое применение получила задняя балка ВАЗ-2109. Это сравнительно недорогое, но достаточно практичное и эффективное решение.

Сцепка

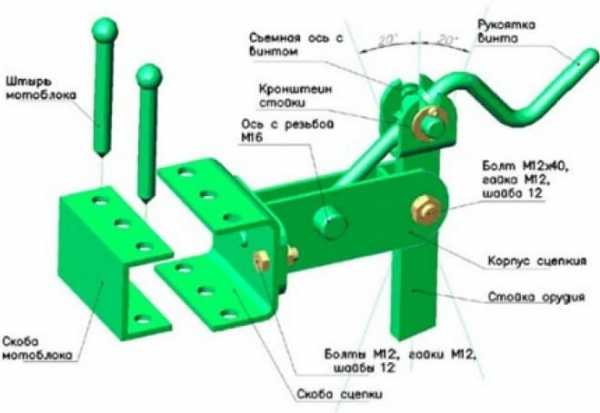

Сцепное устройство изготовляется или покупается в зависимости от варианта крепления на конкретном мотоблоке. Это важно, чтобы сцепка надлежащим образом подходила к «уху» мотоблока.

Одним из вариантов сцепки является консоль, верхняя часть которой повторяет кронштейн мотоблока, к которому крепятся все навесное оборудование.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Сборка тележки

Если планируется транспортировка грузов в сыпучем виде, тогда бортовые элементы лучше всего сделать откидными. Это касается в первую очередь боковых бортов, которые позволяет оптимальным образом осуществлять погрузку сложных грузов. Если планируется транспортировать груз в мешках, то имеет смысл сделать откидным только задний борт.



Загрузка...

moymotoblok.ru

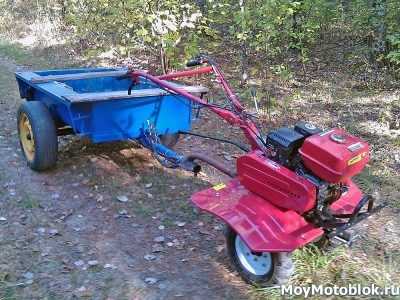

Прицеп (телега) для мотоблока — изготовление своими руками, видео

Пользу от телеги для используемого в хозяйстве мотоблока переоценить практически невозможно – эта конструкция, в паре с удобным сиденьем и эффективными тормозами, позволяет существенно повысить комфорт при использовании сельскохозяйственного агрегата, и перевозить на  довольно большие расстояние грузы и инвентарь, общим весом до 1 т.

Какими характеристиками должна обладать телега для мотоблока?

Прицеп для используемого в хозяйстве мотоблока не обладает крайне сложной конструкцией. Благодаря этому, имея под руками электрическую дрель, болгарку и сварочный аппарат, сделать такого рода приспособление своими руками сможет каждый. Однако непосредственно перед сборкой потребуется изучить схему, которая подскажет порядок и место монтажа деталей прицепа. Помимо изучения схемы перед изготовлением крайне важно изучить характеристики будущего прицепа. При этом можно ориентироваться  на заводские модели промышленного изготовления.

Один из самых важных параметром прицепов – это их грузоподъемность. Выпускаемые на заводах телеги для мотоблоков способны перевозить багаж, общим весом от 250 до 1000 кг – все зависит от класса мотоблока, с которым будет использоваться прицеп. По этому параметры имеющиеся в продаже телеги делятся между собой на легкие, средние и тяжелые конструкции.

Для эксплуатации в паре с тяжелыми сельскохозяйственными агрегатами, мощностью более 10 л. с., применяются телеги с двумя и более осями, шириной примерно 1,5 и длиной 3 м. Такой прицеп на мотоблок способен на перевозку груза, массой 500–1000 кг. Подобная двухосная конструкция также может оборудоваться скамейками для перевозки небольшой группы людей.

Средние телеги используются преимущественно для мотоблоков, мощностью от 5 до 10 л. с. Эти прицепы представляют собой одноосные конструкции, обладающие габаритами 1,2×1.6 м.  Такая телега на мотоблок справиться с перевозкой багажа, общим весом не более 500 кг.

Мотоблоки, мощностью до 5 л. с. лучше всего оборудовать легкими одноосными прицепами, длиной до 1,2 и шириной до 1 м. Максимальный вес перевозимого такими телегами багажа составляет не более 300 кг. Легкая тачка считается наиболее простой в самостоятельном изготовлении, и требует минимальных затрат материалов, сил и времени.

Второй важный фактор – это высота имеющихся бортов. Легкие и средние заводские телеги комплектуются стенками, высотой не более 35 см. Более крупные по габаритам прицепы оснащены бортами, высотой до 60 см. При этом в каждой модели прицепа, независимо от его класса, предусмотрена одна откидная стенка – как правило, она располагается в задней части конструкции. Такой бортик существенно упрощает процесс погрузки и выгрузки перевозимого багажа.

Подготовка чертежей для прицепа, грузоподъемностью до 350 кг

Телега на мотоблок, способная перевозить инвентарь и багаж массой до 350–400 кг, считается универсальной для использования вместе с бытовым мотоблоком. Планировать изготовление более громоздкой конструкции, в принципе, не стоит, так как это повлечет за собой дополнительные затраты, а также потраченное время и силы.

Чтобы тележка для мотоблока получилась как можно более надежной и сбалансированной, крайне важно изучить схемы. В зависимости от материала и деталей, имеющихся в распоряжении, размеры основных и дополнительных элементов конструкции можно менять. Ниже предлагаем рассмотреть чертежи оптимальной для применение в хозяйстве тележки среднего класса.

Первая схема подробно описывает общий внешний вид прицепа с входящими в его конструкцию основными деталями и узлами.

Второй чертеж подробно описывает изготовление рамы. Основной материал для ее сборки – это круглые или прямоугольные трубы, соединенные между собой посредством сварки. Кузов такой телеги изготовлен из досок, толщиной не менее 2 см. Все имеющиеся борта соединены с рамой наглухо, и не откидываются.

На третьей схеме изображена конструкция водила. Большая часть нагрузки при его эксплуатации ложится на место крепления дышла и корпуса поворотного узла. В связи с этим для предотвращения поломки эта часть конструкции укреплена четырьмя дополнительными ребрами жесткости, указанными в чертеже на разрезе Б–Б.

Эта схема описывает конструкцию поворотного узла. Этот элемент телеги наиболее сложный в изготовлении, поэтому при его сборке потребуется проявить максимум внимания и терпения.

Наличие подробных чертежей – условие столь же необходимое, как и применение при сборке телеги прочных материалов. Только имея под рукой подходящие схемы, фермер сможет соорудить качественный прицеп, способный перевозить нужное количество груза на длительные расстояния.

Как сделать прицеп для мотоблока своими руками?

Имея под рукой схему самодельного прицепа на мотоблок, можно приступать к сбору необходимого инвентаря.

Для работы понадобится:

  • уголки, швеллеры и профильные трубы из кованой стали – они понадобятся для изготовления рамы телеги;
  • металлический прут, диаметром примерно 3 и длиной 107 см – с его помощью удастся изготовить надежную ось прицепа. В дальнейшем прут понадобится приварить к угловым опорам и продольному шарниру рамы;
  • пара колес – их можно взять от старой сельскохозяйственной техники или от мотоцикла. Для того чтобы колеса лучше встали на свои посадочные места, под их диаметр нужно обточить имеющуюся ось;
  • доски – необходимы для изготовления кузова;
  • сварочный аппарат, болгарка, электродрель –обязательно нужны для сборки телеги;
  • набор крепежных болтов и саморезов – с их помощью крепление досок на кузове получиться более надежным

Правильная последовательность при сборке прицепа на мотоблок выглядит следующим образом:

  1. Для начала необходимо сварить раму тележки. Она должна быть максимально прочной, так как именно на составляющие рамы будет взваливаться вся нагрузка от перевозимого багажа. В связи с этим места стыков труб и швеллеров нужно обязательно усилить стальными уголками;
  2. Непосредственно под рамой крепиться ось, играющая роль шасси. Она должна располагаться таким образом, чтобы колеса после их установки на раму не выпирали из-за краев прицепа;
  3. На следующем этапе к оси крепятся используемые колеса;
  4. Далее нужно собрать кузов телеги. Для этого следует взять доски, предварительно очищенные от заусениц, и неподвижно скрепить их между собой посредством стальных уголков. Сами доски должны обладать толщиной в 2 см. Для облегчения погрузки и выгрузки урожая один или несколько болтов прицепа нужно сделать откидными. Для изготовления днища телеги потребуется использовать обрезную доску или листовую сталь, толщиной не менее 3 мм – во втором случае конструкция получается более надежной и долговечной;
  5. В передней части прицепа можно установить автомобильное сиденье, закрепив его на оси;
  6. Сцепку телеги также очень просто сделать своими руками. Для этого нужно использовать подходящий по своим размерам кусок металла, и проделать в нем отверстие. Диаметр последнего должен быть таким, чтобы внутрь него свободно помещалась консоль. Для изготовления сцепки также потребуются подходящие по диаметру подшипники. Последние наружной плоскостью устанавливают внутрь сцепки, а во внутреннюю плоскость деталей заводят  имеющуюся консоль. При этом консоль должна быть установлена без люфта. Об изготовлении прицепа в деталях также можно узнать видео.

Самосвальный прицеп на мотоблок собирается в таком же порядке. Единственная разница заключается в том, чтобы на одном из этапов между рамой и осью установить гидравлический привод с держателями. Последние должны быть рассчитаны на нагрузку в 500 кг. Такой самосвал сэкономит массу времени и сил своего владельца при разгрузке багажа.

Как сделать тормоза на прицеп к мотоблоку?

Самодельный прицеп будет удобным в эксплуатации только в том случае, если оснастить его эффективной тормозной системой. Для ее сборки и монтажа потребуется:

  • мотоциклетный тормозной барабан;
  • мотоциклетные колодки торможения;
  • спицы от колеса мотоцикла;
  • пассатижи;
  • сварочный аппарат.

Равномерную проточку дисков достаточно сложно выполнить самому без подходящего оборудования, поэтому ее лучше всего заказать у специалиста. Дальнейший порядок сборки тормозов выглядит следующим образом:

  1. Вначале нужно снять тяги и тросики с используемых дисков. Сразу после этого необходимо проточить барабаны. Проточенные детали следует надежно закрепить на ступицах;
  2. После монтажа барабанов между имеющимися ребрами появится свободное пространство. Чтобы закрыть его нужно намотать на ребра прочную металлическую проволоку;
  3. Далее на оси необходимо установить диски, и закрепить их посредством втулок. Последние должны быть установлены в неподвижном положении, поэтому следует направить меры на исключение их сдвигов в любые стороны. С этой целью можно наварить на ось небольшой кусок металла;
  4. Далее на барабаны потребуется установить тросики, после чего протянуть их к месту управления водителем. Для торможение изготовленной системой понадобится отдельный рычаг с предусмотренной передачей. С этой целью можно воспользоваться рычагом автомобильного стояночного тормоза. При этом наряду с рычагом на прицеп также потребуется закрепить клапан для управления тормозной системой.
После изготовления и установки тормозов самодельная тележка для мотоблока будет мгновенно останавливаться по команде водителя. При желании управление системой можно осуществлять не только посредством рычага, но и при помощи педали. В любом случае работа с прицепом, оборудованном тормозами, будет гораздо удобнее и, что немаловажно, безопаснее.

Изготовленный таким образом прицеп с тормозной системой подойдет для эксплуатации на мотоблоках марки Нева МБ-1 и МБ-2, а также сельскохозяйственных агрегатах производства брендов МТЗ и Ока.

pro-traktor.ru

своими руками, прицепное устройство, самодельный, чертежи, размеры

Многие фермеры интересуются, как сделать прицеп для мотоблока своими руками. Дополнительные приспособления к мотоблоку, такие как прицеп, расширяют возможности техники. Облегчается процесс перевозки дров, сена, корма для скота, а также любого другого груза.

Что представляет собой прицеп к мотоблоку

Прицепное устройство к мотоблоку состоит из:

  • кузова;
  • колес;
  • крыльев;
  • сиденья;
  • дышла;
  • тормозов.

Способность кузова выдержать тот или иной груз зависит от качества сборки. Тележка должна быть изготовлена из прочного материала, способного выдержать тяжесть груза и любые погодные условия. Кроме этого, желательно, чтобы она имела откидные борта для удобства погрузки и разгрузки. Габариты должны быть вместительными и соответствовать мощности мотоблока.

На тележках используют колеса: автомобильные, от мотоцикла и т. п. Главное, чтобы тележка для мотоблока выдерживала большие нагрузки.

Предпочтительнее всего широкие колеса, так как это повышает проходимость транспортного средства.

Крылья есть и на автомобилях. Служат защитой от попадания камней и грязи от колес.

Все современные прицепы оснащены сиденьями. Некоторые мастера сооружают под ними ящик для хранения необходимых вещей.

Дышло — это крепление в виде треугольника, соединяющее прицеп с мотоблоком.
Тормоза позволят улучшить процесс транспортировки грузов.

Прицепное оборудование для мотоблоков можно приобрести у производителей сельскохозяйственной техники, а можно изготовить самодельный прицеп к мотоблоку. Рассмотрим оба варианта.

На рынке существуют много готовых моделей для мотокультиваторов. Они имеют разные размеры, весовую категорию, грузоподъемность и стоимость. Их плюс состоит в том, что их собирают профессиональные механики по заранее разработанным схемам. Вы на это не тратите ни сил, ни времени. Минусы заключаются, во-первых, в поиске добросовестного производителя, отпускающего качественный товар, а во-вторых, добротный продукт стоит недешево.

Мотоблок выполняет роль лошадиной упряжки. Он выступает в роли привода, подсоединенного дышлом к прицепу. Для этой цели подойдут такие марки мотоблоков как: Патриот, Урал, Кайман 320, Форза, Кроссер, Прораб, Викинг, Техас.

Можно изготовить прицеп для мотоблока Нева, сделанного из прочного металла. Грузоподъемность кузова 500 кг. На тележке есть тормозной привод, что облегчает вождение. На просторах интернета можно встретить очень много чертежей прицепов к мотоблоку Нева. У них удачная конструкция с минимальными расходными материалами.

Среди готовых моделей можно встретить устройство с функцией самосвала. Конструкция в принципе такая же, как и на обычной тележке, но с модификацией, позволяющей совершать разгрузку благодаря откидыванию ящика. Хотя такая модель и стоит дороже, но в хозяйстве она необходима.

Изготовление и сборка тележки часто производится самими хозяевами мотоблоков. Самоделок очень много, но собрать их можно по одному принципу — ходовой части на колесах, бортов и оси, чтобы соединить прицеп с мотоблоком.

Как изготовить прицеп к мотоблоку своими руками

Рассмотрим, как сделать прицеп к мотоблоку своими руками. Важно уметь читать чертежи и схемы, а также иметь навыки использования некоторых инструментов.

Самодельный прицеп для мотоблока изготавливают по схемам и чертежам, которые сейчас в большом количестве можно найти на сайтах в интернете. Перед тем как приняться за работу, нужно разработать чертеж прицепа для мотоблока. Кроме этого, необходимо подготовить все мелкие детали для крепления, инструменты и сварочный аппарат.

Размеры прицепа для мотоблока должны быть четко прорисованы на схеме, каждая деталь обозначена и выделена с разных сторон.

Собирать прицеп нужно, исходя из мощности и габаритов мотоблока. Техника с недостаточной силой тяги не потащит тяжелый полуприцеп.

Разобравшись со схемой, необходимо определиться с ведущими частями прицепа. Основой служит каркас и сцепка для прицепа мотоблока. За ними следуют рама, сиденье для водителя и колеса (2 или 4 шт.).

Начинают обычно с главной составляющей телеги — рамы, так как именно на нее ложится вся нагрузка во время транспортировки грузов, поэтому она должна быть предельно прочной. Идеальным вариантом будет готовая ось с колесами, в таком случае вам не придется тратить силы и время на дополнительные настройки. Важно, чтобы материалы были твердыми и не поддавались деформации. Можно использовать трубы или толстый швеллер.

Самый простой способ — это вариант прицепа, собранного из труб 60х30 мм, приваренных между собой в виде рамы. К ним крепится траверса (стальная перекладина). С разных сторон прикрепляются поперечные трубы, в будущем выполняющие роль стоек. Для обвязок к стойкам привариваются трубы с сечением 25 мм, а в конце — угловые опоры.

Детали тележки предпочтительнее сваривать между собой, крепление на болтах считается не очень надежным и недолговечным. Для усиления тележки снизу прибавляют раскосы и приваривают усилитель.

После завершения опоры переходят к сборке кузова. Для этого подойдут любые материалы: деревянные и металлические, а возможен и комбинированный вариант. Желательно, конечно, основу сделать металлической. Дно для прочности предочтительнее сделать двойным. Чтобы борта крепились лучше, по краям привариваются уголки. Для легкой погрузки и разгрузки борта можно сделать откидными, посадив их на подвижное крепление.

Не нужно выбирать очень тяжелые материалы, так как вес собираемого прицепа будет перегружать двигатель мотоблока. Самый простой кузов способен выдержать вес до 500 кг, а этого достаточно для небольшого хозяйства.

Колеса лучше брать с использованной техники, на них уже есть ступицы. Подготавливаются стержни, на которых будут держаться колеса. Желательно, чтобы колеса располагались непосредственно под бортами. Для крепления колес стержень заранее затачивается под величину подшипника ступицы. Вместо стержня можно использовать устройства из балки ВАЗ.

Как сделать тормоза для прицепа

Тормоза для прицепа мотоблока. Система торможения облегчает и повышает безопасность перевозки грузов. Существует много вариантов тормозов, но как показала практика, самыми эффективными оказались тормоза от мотоцикла.

Как сделать тормоза на прицеп к мотоблоку? Самодельные тормоза на прицеп делают из троса, тяги и барабана. Барабан должен быть прикреплен на ступицу заднего колеса. Свободные пространства между выступами заполняются крупной проволокой. Дальше кусок трубы сваривается с заранее заточенным диском, который устанавливается на ось. На нее же крепятся тормозные колодки, от которых будет исходить трос к рычагу. Тормоз устанавливается только на 1 колесо и этого вполне достаточно для выполнения данной функции.

Сиденье на мотоблок своими руками можно сделать любое. Оно может быть коротким или продолговатым. Его изготовляют в виде ящика или сундука, в который в дальнейшем можно складывать инструменты или подручные предметы. Если у тележки борт будет слишком низким, то лучше придумать сиденье со спинкой, чтобы не напрягать позвоночник. Для повышения комфорта его лучше обшить мягким материалом.

Если же в качестве сиденья используется стул или кресло, то для ножек делают 2 глубоких разъема, для погружения внутрь. Таким образом, стул становится съемным.

Для присоединения прицепа к мотоблоку нужен сцеп и консоль. Их можно снять с любого списанного оборудования.

Устройство для прицепа может иметь 1 ось, у которой слабый центр тяжести. Важно правильно установить кузов, чтобы не было перенапряжения в сцепной точке. Поэтому центр тяжести должен попасть под ось колес. С двухосными прицепами намного надежнее. Распределение тяжести груза попадает не на 2, а 4 колеса. Они подходят для перевозки груза до 1400 кг. Можно использовать прицеп легковой машины.

Как присоединить автоприцеп к мотоблоку

Фермеры интересуются, как можно присоединить автомобильный прицеп к мотоблоку. Для этого понадобится адаптер к мотоблоку, который можно соорудить самому. Чтобы соединить прицеп с мотоблоком, нужно снять шаровое соединение (фаркопы), а взамен подсоединить сцепку мотоблока. Присоединяя автоприцеп к мотоблоку, важно учесть 1 нюанс, касающийся автоприцепов: у них нет системы тормозов и сиденья для водителей, ведь они не рассчитаны на мотоблок. Если на прицепе не выезжать на ровную трассу, то без тормозов обойтись в принципе можно, но вот сиденье нужно соорудить обязательно.

Прицеп с рулевым управлением — это отдельное устройство на колесах с сиденьем, в передней части которого находится мотоблок, а позади тележка. Такое соединение прицепа с мотоблоком превращает технику в мини-трактор.

В качестве готовой тележки фермеры используют прицеп из мотороллера Муравей. Кузов мотороллера очень прочный. Он незаменим для транспортировки тяжелых грузов. На нем легко можно перевозить до 10 мешков комбикорма, 500 кг угля или 0,5 м³ дров. Задний борт открывается. При желании высоту бортов можно увеличить до желаемых размеров.

Прицеп для мотоблока из Муравья соединяется предельно просто. Вопрос с тормозами отпадает, так как они на Муравье есть, нужно лишь добавить сиденье и соединение с помощью адаптера.

При самостоятельной сборке предпочтительнее использовать сварочный аппарат. Сваривая детали, вы надолго продлите срок службы техники.

specmahina.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
