Текстолит свойства – Текстолит. Марки, свойства, виды продукции и цены. Где купить листовой текстолит?

Содержание

Текстолит – что это такое? Свойства и характеристики.

Бизнес 12 октября 2014

Текстолитами называют разновидности слоистых пластиков, армированных тканями. Термореактивные синтетические смолы играют роль связующего элемента. И не столь важно, какой именно рассматривается текстолит. Что это такое, понять довольно легко даже по описанию

Некоторые параметры и свойства

В зависимости от того, какой природой обладают волокна, текстолиты делятся на несколько групп.

Базальтотекстолиты на основе базальтовых волокон.
Углеродотекстолиты из углеродных.
Асботекстолиты с асбестовыми волокнами.
Стеклотекстолиты из стеклянных волокон самого разного типа.
Органотекстолиты из искусственных и синтетических волокон.
Собственно текстолиты, волокна здесь хлопковые

Существуют и другие разновидности. Саржевое, сатиновое, полотняное – виды переплетения, которыми отличаются сами нити. Различными могут быть поверхностная плотность, толщина, число нитей на единицу длины в направлении основы и утка ткани, структура и толщина нити или жгута. Существует специальная технология, благодаря которой получают текстолит. Что это такое, мы уже выяснили.

Если межслоевая прочность должна быть особенно высокой, применяют ткани многослойного типа. Иногда встречаются изделия, где волокна изготовлены из нескольких разновидностей материалов.

На что ещё обратить внимание?

Имеет значение также технология изготовления, количество и свойства связующего вещества, характеристики самой ткани, природа волокон – параметры, определяющие, какими качествами будет обладать сам текстолит. Что касается самого производственного процесса, то его основой выступает послойная намотка или выкладка тканей, когда на оправку по форме изделия наносится связующее вещество. Фольгированный текстолит производится таким же образом. Далее происходит формование. Кроме того, текстолитовые пластины, плиты или листы обязательно проходят механическую обработку.

Разнообразными в составе могут быть не только ткани, но и связующие элементы, играющие роль пропитки для наполнителя. Термореактивные синтетические смолы чаще всего выполняют эту роль, фольгированный текстолит — не исключение.

Видео по теме

О достоинствах и других параметрах

Существует целый ряд качеств, присущих такому материалу, как текстолит. Что это такое, легко понять из описания его характеристик.

Рабочий диапазон температур — от -40 до +105 градусов, если частота тока около 50 Гц, сохраняется относительная влажность воздуха.
Текстолит — хороший диэлектрик, благодаря чему становится незаменимым помощником в электротехнической и энергетической промышленности.
Лёгкость механической обработки.
Высокая прочность.
Небольшая плотность.
Низкий коэффициент трения.

Дополнительная информация

Текстолит листовой применяется во многих сферах жизнедеятельности. Он может быть конструкционным, антифрикционным, фрикционным, электроизоляционным, теплоизоляционным и радиотехническим материалом.

Во многом этому способствует возможность легко переносить механические нагрузки, даже довольно серьёзные. Так что особенно широкое применение находится ему в электротехнической отрасли машиностроения. На основе текстолита изготавливаются различные детали с конструкционным назначением.

Области применения и новые возможности

Для производства колец, подшипников скольжения, втулок используется поделочный текстолит. Что это такое, можно понять даже без специальных словарей. В амортизационных панелях и прокладках тоже можно увидеть этот материал.

В коробках скоростей, в распределительных механизмах различных двигателей, в редукторах часто заметно наличие конических и цилиндрических шестерней на основе такого материала, как текстолит. Цена бывает разной. Элементами центробежных насосов, шаровых мельниц, турбин выступают текстолитовые подшипники. Текстолит может успешно заменять гетинакс в качестве материала для производства электроизоляционных деталей. Основания для печатных плат из текстолита делают в радиоэлектронике. Кроме того, в современных турнирах именно текстолит становится основой для изготовления оружия — такое его применение довольно неожиданно.

Немного о марках

Есть ещё разновидность текстолита, которую называют асбопластиком и выделяют отдельно. Это огнестойкий и прочный материал, способный выдержать нагрев до +250 градусов. Отличается химической стойкостью, антикоррозийными и электроизоляционными свойствами. Вид связующего вещества и наполнителя во многом определяет, какими именно характеристиками будет обладать то или иное изделие. Например, высокую кислотостойкость придают материалы из антофиллитового асбеста. Способ изготовления и степень наполнения тоже могут оказывать своё влияние на существующие параметры. В каждом случае всё определяется индивидуально, за этим стоит проследить отдельно.

Источник: fb.ru

monateka.com

Текстолит, механические свойства — Справочник химика 21

Пластмассы на основе фенолоформальдегидных смол получили название фенопластов, на основе мочевино-формальдегидных смол — аминопластов. Наполнителями фенопластов и аминоплас-тов служат бумага или картон (гетинакс), ткань (текстолит), древесина, кварцевая и слюдяная мука и др. Фенопласты стойки к действию воды, растворов кислот, солей и оснований, органических растворителей, трудногорючи, атмосферостойки, являются хорошими диэлектриками. Используются в производстве печатных плат, корпусов электротехнических и радиотехнических изделий, фольгированных диэлектриков. Аминопласты характеризуются высокими диэлектрическими и физико-механическими свойствами, устойчивы к действию света и УФ-лучей, трудногорючи, стойки к действию слабых кислот и оснований и многих растворителей. Они могут быть окрашены в любые цвета. Применяются для изготовления электротехнических изделий (корпусов приборов и аппаратов, выключателей, плафонов, тепло- и звукоизоляционных материалов и др.).
[c.369]
Механические свойства пластмасс с наполнителем в значительной степени зависят от свойств и количества наполнителя. Для некоторых из них (текстолит, стеклопластики) особенно важна ориентация волокон или ело-ев бумаги (ткани), составляющих наполнитель. Но даже и при неблагоприятном направлении разрушающих нагрузок пластмассы с наполнителями обнаруживают высокую прочность в условиях криогенных температур. [c.155]

Текстолит на основе капронового или найлонового наполнителя характеризуется повышенными механическими свойствами, очень малым водопоглощением и незначительными диэлектрическими потерями. Кроме того, на его свойства мало влияют изменения относительной влажности окружающего воздуха. [c.176]

Перечень пластмасс, пригодных для изготовления подшипников скольжения, содержит несколько десятков наименований. Химическая промышленность пополняет этот перечень новыми материалами. По свойствам при обработке они делятся на термореактивные и термопластичные. К термореактивным относится, например, текстолит, текстолитовая крошка, из которой прессуются вкладыши. Термопластичные допускают повторную термическую переработку без потери физико-механических свойств. Сюда относятся полиамиды — марки 54, 68, АК-7, 548, капрон поликарбонат (дифлон) полиформальдегид пентапласт пластики на основе политетрафторэтилена (тефлон, фторопласты).

[c.187]

Применение полиамидов в аппаратостроении обусловлено замечательными свойствами этих полимеров они не уступают по механическим свойствам алюминию и таким слоистым материалам, как текстолит и гетинакс. По электроизоляционным свойствам полиамиды близки к одному из лучших диэлектриков — полистиролу. Полиамиды не корродируют сталь и сами не портятся от соприкосновения с ней. Особо следует отметить малый коэффициент трения пары полиамид — сталь. Прочность, износоустойчивость, легкость, малый коэффициент трения, инертность, возможность формовки деталей сложной конструкции с до- [c.167]

Слоистые пластмассы не обладают высокой стойкостью к действию кислот и щелочей. Слоистые материалы разрушаются щелочами, как и все феноло-формальдегидные пластмассы. К действию кислот слоистые материалы проявляют некоторую стойкость, но все же подвергаются разрушению. Например, текстолит при действии концентрированной соляной кислоты при комнатной температуре подвергается разрушению, а при 80° он разрушается уже при действии 10%-ной серной кислоты. Под действием воды и ее паров механические свойства текстолита несколько возрастают.

[c.175]

Суспензия может быть применена для пропитки стеклоткани. При этом получается изоляционный материал, не проявляющий ползучести. По сравнению с чистым фторопластом-4 показатели механических свойств пропитанной стеклоткани сильно повышены, а диэлектрических, вследствие влияния стекла, несколько понижены. Из пропитанной стеклоткани может быть изготовлен многослойный материал — текстолит с теми же свойствами. Ниже приводятся показатели физико-механических и электрических свойств

[c.149]

Текстолит обладает более высокими механическими свойствами, чем фаолит. Данные о химической стойкости текстолитовых труб (ТУ МХП 1471—47) в серной кислоте разноречивы. Можно считать, что при правильном изготовлении и соответствующем качестве исходных материа.чов текстолитовые трубы пригодны для транспортирования серной кислоты концентрацией до 50% при температуре до 80° и давлении до 3 ати. Диаметры труб обычно не превышают 150 мм. Трубы из текстолита следует обязательно покрывать бакелитовым лаком (для повышения их химической стой кости). [c.188]

Механические Свойства слоистых пластиков зависят также от типа и количества используемого наполнителя. Так, текстолит имеет более высокие прочностные показатели, чем гетинакс. Ниже будут сопоставлены показатели (минимальные) стандартизованных слоистых пластиков (см. табл. 6.9), и по этим данным можно проследить влияние разных типов наполнителей на свойства

[c.216]

Текстолит выпускают следующих марок А — с повышенными показателями электрических свойств, для работы в трансформаторном масле и на воздухе при частоте 50 гц Ъ — с повышенными показателями механических свойств, для работы на воздухе при частоте 50 гц Г — то же, что и марка А, но с расширенными допусками по толщине и короблению ВЧ — для работы на воздухе при частоте 10 гц. [c.359]

Механические свойства пластических масс очень разнообразны и целиком зависят от применяемого пластика и характера наполнителя. Высококачественные пластики отвечают высоким требованиям, предъявляемым современной техникой к конструктивным материалам. Прочность пластмасс может приближаться к прочности углеродистой стали. Один из наиболее прочных пластиков— текстолит — имеет механические показатели (сопротивления на изгиб, удар и разрыв), сравнимые с прочностью чугуна, что позволило применить его в производстве большого количества деталей. [c.21]

За последние годы в практике антикоррозийных работ широкое применение находят химически стойкие материалы органического происхождения, получаемые искусственным путем пластические массы, резина, углеродистые и лакокрасочные материалы. Химическая стойкость и физико-механические свойства этих материалов зависят от их состава и внутреннего строения вещества. Некоторые из органических материалов обладают устойчивостью во всех агрессивных средах, за исключением концентрированных азотной и серной кислот (винипласт, полиэтилен) другие материалы устойчивы лишь в кислых средах (фаолит, текстолит). К достоинствам многих химически стойких материалов органического происхождения следует отнести их способность свариваться, склеиваться, подвергаться различным видам механической обработки сверлению, штампованию, формованию, прессованию, распиловке и др. Недостатками органических Х1[мически стойких материалов являются их невысокая теплостойкость и в некоторых случаях — хрупкость.

[c.52]

Текстолит — пластический материал, полученный на основе хлопчатобумажных тканей, пропитанных фенол- или кре-золальдегидными смолами. По химической стойкости текстолит равноценен фаолиту, а механические свойства текстолита выше. Температурным пределом применения текстолита является +80—100°. [c.26]

Если хлопчатобумажную ткань в текстолите заменить на стеклоткань, получают слоистый пластик, обладаюш,ий исключительными механическими свойствами и незначительным водопоглощением. Ниже приведены физико-механические свойства текстолита и стеклотекстолита (типа 2072) из филаментных стеклонитей со связуюш им фенольной смолой [36] [c.222]

Формование деталей из стеклопластиков. Для увеличения прочности пластмасс в них добавляют волокнистые наполнители. Волокнистым каркасом могут служить бумага (гетинакс), хлопчатобумажные ткани (текстолит), асбест (асболит, асботе столит) или стеклянное волокно (стеклопластики). В химическом аппаратостроении наибольшее применение получили стеклопластики, обладающие очень высокими механическими свойствами, химической стойкостью, влагостойкостью и термостойкостью.

[c.125]

Текстолит стоек по отношению к бензину, бензолу, спирту, серной кислоте (при концентрации до 40%), соляной кислоте (при концентрации до 35%) и не стоек в щелочах, азотной кислоте и растворах окислителей. Физико-механические свойства текстолита приведены в табл. 27. Из текстолита изготовляются трубы, тройники (табл. 37) и листы толщиной от 0,5 до 50 мм для [c.46]

Исследования, которые проведены во ВПИИКИМАШе но опреде-ленпю механических свойств пластмасс, подтвс рмтекстолит марки ПТ, гетпнакс марки В и различных видов стеклопластиков. Особенно перспективными являются стеклопластики. Например, при применении полиэфирного стеклотекстолита марки ПН-1 для изготовления трубопроводов можно значительно увеличить скорости подачи жидкого кислорода, благодаря чему уменьшатся его потери.

[c.49]

Текстолит обладает более высокими механическими свойствами, чем фаолит. Например, прочность при растяжении текстолита марки ПТК в 3—4 раза выше, чем фаолита, а удельная ударная вязкость в 10 раз выше. Поэтому текстолит марки ПТК применяется как конструкционный материал для изготовления де-талей, передающих усилие шестерен, роликов для тросов, муфт и т. д. Для менее ответственных деталей используют текстолит марки ПТ и марки 2 для изготовления прокладок, устойчивых к воздействию агрессивных жидкостей, применяют прокладочный гибкий текстолит марки МА толщиной 0,8—1,5 мм. [c.253]

Текстолит обладает следующими физико-механическими свойствами [c.29]

Механические свойства пластмасс с наполнителем в значительной степени зависят от свойств и количества наполнителя. Для некоторых типов пластмасс (текстолит, гетинакс, стеклопластики) важным является ориентация волокон или слоев ткани или бумаги, составляющих наполнитель. Однако и при неблагоприятном направлении разрушающих нагрузок пластмассы с наполнителем показывают значительную прочность при низких температурах. Механические свойства текстолита и гетинакса приведены в табл. 4. [c.530]

Текстолит — слоистый пластик коричневого цвета с характерной волокнистой структурой. Текстолит получают методом горячего прессования хлопчатобумажных тканей, пропитанных бакелитовыми смо-ла.ми. Обрабатывается резанием и штампованием. Выпускается марки А (с повышенными электрическими характеристиками) и марки Б (с повышенными механическими свойствами) в виде плит, листов и стержней. Обладает высокой ударной вязкостью и стойкостью к истиранию. Из него изготавливаются каркасы контуров и катушек трансформаторов, расшивочные панели и другие установочные детали. Недостатки — существенное возрастание диэлектрических потерь из-за гигроскопичности в результате растрескивания бакелита, высокая стоимость. [c.31]

Гетинакс — слоистый пластик, получаемый так же, как текстолит, но вместо хлопчатобумажной ткани используется бумажная масса. По своим свойствам и внешнему виду является аналогом гек-столита. Выпускается в виде прутков и листов четырех марок А — повышенная электропрочность, Б — повышенные механические свойства, В — высокочастотный, Г —с повышенной защитой от влажности. [c.31]

Текстолит применяют как конструкционный материал для изготовления разных машиностроительных деталей шкивов, шестерней, втулок, прокладок и др. В электротехнике его используют для изготовления пазовых клиньев электрических машин и других деталей, которые должны сочетать хорошие механические свойства с электроизоляционными. [c.260]

Благодаря высоким физико-механическим свойствам, а также бензо-, масло- и в некоторой степени водостойкости текстолит применяется в машиностроении для изготовления прокладочных шайб, вкладышей подшипников, шкивов, бесшумных шестерен и зубчатых колес для распределительных механизмов авиационных и автомобильных двигателей, редукторов, коробок скоростей некоторых станков и в электротехнике для изготовления электроизоляционных деталей, панелей, деталей радиоаппаратуры и т. п. [c.210]

Мягкие и эластичные массы, содержащие значительное количество пластификаторов или изготовленные из полимеров при нормальной температуре в виде листов, лент, шлангов, называют пластикатами . Пластические массы со слоистыми наполнителями, физико-механические свойства которых в большой степени определяются свойствами наполнителя, че.м свойствами полимера, получают техническое наименование по характеру наполнителя, например текстолит, стеклотекстолит, асбоволокнит и т. д. [c.182]

Благодаря своим высоким физико-механическим свойствам, а также бензо-, масло- и в некоторой степени водостойкости, текстолит применяется в машиностроении для изготовления прокладочных шайб, вкладышей и подшипников, шкивов и бесшумных шестерен [92]. [c.475]

Текстолит поделочный. Применяют в качестве технического поделочного материала главным образом в машиностроении. Текстолит толщиной до 8 м называется листовым, а свыше этой толщины—плиточным. Выпускают трех марок ПТК, ПТ и ПТ-1, различающихся плотностью применяемого текстоля и физико-механическим свойствами. [c.745]

Некоторые экспериментаторы при отжиге охлаждали обтюраторы в метаноле или других органических веществах, чем достигалось восстановление окисленной поверхности меди, однако, в обычной практике это не вызывается необходимостью. С течением времени металл теряет приоберетенную при отжиге пластичность, поэтому долго хранящиеся медные обтюраторы требуют повторного отжига. Там, где рабочая среда разрушает обтюратор, а также там, где материал обтюратора загрязняет продукт или образует взрывчатые соединения (ацетиленистая медь), медь заменяется другим металлом, так, например, в присутствии аммиака применяют алюминий. В условиях более высоких давлений ставят иногда лат нь, отожженное железо и т. п., как обладающие более высокими механическими свойствами. Неметаллические обтюраторы делают из вулканизированной фибры, картона, бумаги, паронита, асбеста, текстолита, кожи, резины и различных пластикатов. При этом надо учитывать, что резина из натурального каучука может применяться при температуре около 100°, кожа растительного дубления до 40°, хромовая до 70°, фибра примерно до 160°, промасленный картон и бумага до 200°. Текстолит, резина на синтетическом каучуке и пластикаты применяются при более низких температурах при высоких температурах стоек асбест, но начиная с 480° он довольно быстро теряет кристаллизационную воду и разрушается. Для жидкостей асбест вообще непригоден. Для этих целей лучше применять паронит или другие композиции асбеста с каучуком. В этих случаях иногда применяют комбинированные прокладки из асбеста с Металлической оболочкой. [c.182]

Фаолит марки П отличается пониженными механическими свойствами по сравне Химически стойкий текстолит, отличающийся повышенный содержанием бакелито Относительное удлинение при разрыве полихлорвиниловых пластических масс [c.410]

Мне хотелось бы проиллюстрировать эту мысль конкретными данными, полученными нами. Стеклотекстолит па основе полиэфирного связующего без добавки ММТЭС имеет худшие-механические свойства, чем такой же текстолит, содержащий небольшую добавку этого соединения. Особенно наглядна это видно по сопротивлению сжатию. Мы объясняем это дополнительной химической связью с образованием более жесткой структуры полимера. [c.302]

Высокими механическими свойствами обладает текстолит, изготовленный на основе эпоксифурановых смол (табл. 1У-39). Эти смолы обладают хорошей химической стойкостью. [c.260]

Слоистые пластмассы представляют собой пропитанные смолой и спрессованные листы бумаги, ткани и другие материалы. Они выпускаются в виде листов и пластин различной толщины и являются прекрасными поделочными конструкционными материалами. Важнейшими из них являются гетинакс, или бумаго-лит (на основе бумаги), текстолит (на основе текстильных тканей), стеклотекстолит (на основе стеклоткани), древолит (на основе древесного шпона) и др. Их физико-механические свойства определяются, в основном, свойствами слоистого наполнителя. [c.133]

Текстолит получается прессованием пропитанной феноло- или крезолоальдегидными смолами уложенных правильными слоями полотнищ ткани. Данные влияния температуры нагрева в течение 2 час. на механические свойства отдельных слоистых материалов приведены в табл. 20. [c.342]

Текстолит и гепитакс в условиях низких температур обладают высокими механическими свойствами. Для них, как и для стеклопластиков, важна ориентация волокон или слоев бумаги (или ткани), составляющих наполнитель. Хорошие механические свойства у пластмасс, армированных стекловолокном, которое предохраняет также материал от воздействий резких температурных колебаний [15]. [c.61]

Следует отметить, что существуют нормы, допускающие определенное снижение механических свойств текстолита. По нормам удельная нагрузка не должна быть ниже 700 кГ1см . Этим условиям отвечает текстолит, содержащий 20—30% дисульфида молибдена и 5—10% графита. [c.120]

На свойства текстолита влияют также условия прессования. Высокое давление (90—125 кгс1см ) при содержании смолы в пропитанной ткани 42—48% приводит к получению текстолита марок ПТК и ПТ с более низкими физико-механическими свойствами. Опыт работы одного из заводов показал, что при применении ткани, содержащей 50—54% смолы, при 150—160 С и давления прессования 50—70 кгс/см можно получить текстолит с повышенными свойствами [91]. [c.474]

Механические свойства пластмасс с наполнителем в зйачительной степени зависят от свойств и количества наполнителя. Для некоторых типов цластмасс (текстолит, гетинакс, стеклопластики) важное значение имеет ориентация волокон, слоев ткани или бумаги, составляющих наполнитель. [c.510]

chem21.info

Текстолит диэлектрические свойства — Справочник химика 21

Гетинакс, прочный материал с удовлетворительными диэлектрическими свойствами, используется в электротехнической промышленности. Текстолит, близкий по свойствам к гетинаксу, на- [c.567]

Текстолиты выгодно сочетают достаточную механическую прочность с низкой плотностью, высокой вибростойкостью, износоустойчивостью и хорошими диэлектрическими свойствами, которые сохраняются до 100—125 °С. Текстолит обладает высокой водо- и маслостойкостью он достаточно стабилен во времени, особенно по сравнению с древеснослоистыми пластиками ДСП (наполнитель — древесный шпон). [c.179]

Для изготовления фланцев пытались применять такие изоляционные материалы, как текстолит, эбонит и др. Однако опыт показал, что наряду с высокими диэлектрическими свойствами они обладают относительно малой механической прочностью и при затяжке шпилек фланцев больших диаметров прокладки из этих материалов разрушались. Для предотвращения этого текстолитовую прокладку зажимали между двумя паронитовыми. Паронит, деформируясь, обеспечивал уплотнение фланцевого соединения и смягчал усилие от затяжки шпилек, передаваемое на текстолитовую прокладку. [c.92]

Наполнитель обычно дешевле смолы. Он позволяет снизить стоимость пластмассы. Но не только к этому сводится его значение. Он зачастую улучшает качество пластмассы, придает ей новые свойства повышает прочность, уменьшает усадку, улучшает диэлектрические свойства, способствует увеличению теплостойкости и т. п. Например, феноло-формальдегидная смола без наполнителя — хрупкое, стекловидное вещество, которое легко рассыпается в порошок. Эта же смола в смеси с 50% древесной муки — довольно прочная пластмасса. Если в смолу ввести хлопчатобумажную ткань, то получится широко известный текстолит, который имеет прочность, в 10 раз большую, чем у пластмассы с древесным наполнителем. Применение стеклянной ткани вместо [c.13]

Прессовочные порошки специального назначения, текстолит, гетинакс, древеснослоистые пластики, пластикат кабельный, полистирол, полиэтилен Диэлектрические свойства Детали зажигания установок ТВЧ, электроустановок высокого напряжения, маслостойкие детали. Изоляция кабелей [c.212]

Чем ниже содержание смолы (конечно, до какого-то определенного предела) в крафт-бумаге или текстолите, тем лучше диэлектрические свойства и пробивная прочность, но изделие менее стойко к воздействию влаги и имеет несколько худший показатель удельной ударной вязкости. [c.307]

Пластмассы на основе фенолоформальдегидных смол получили название фенопластов, на основе мочевино-формальдегидных смол — аминопластов. Наполнителями фенопластов и аминопластов служат бумага или картон (гетинакс), ткань (текстолит), древесина, кварцевая и слюдяная мука и др. Фенопласты стойки к действию воды, растворов кислот, солей и оснований, органических растворителей, трудногорючи, атмосферостойки, являются хорошими диэлектриками. Используются в производстве печатных плат, корпусов электротехнических и радиотехнических изделий, фольгированных диэлектриков. Аминопласты характеризуются высокими диэлектрическими и физико-механическими свойствами, устойчивы к действию света и УФ-лучей, трудногорючи, стойки к действию слабых кислот и оснований и многих растворителей. Они могут быть окрашены в любые цвета. Применяются для изготовления электротехнических изделий (корпусов приборов и аппаратов, выключателей, плафонов, тепло- и звукоизоляционных материалов и др.). [c.369]

Возможности склеивания также весьма многообразны. Адгезия полимеров к стеклу позволяет использовать их для безосколочного стекла, но ими можно склеивать почти любые материалы. Этим пользуются, например, в про-изаодстве миканита и слоистых материалов (гетинакс, текстолит), используя при этом ценные диэлектрические свойства полимеров. Их применяют также для изготовления газонепроницаемых тканей [c.210]

chem21.info

Текстолиты Свойства — Энциклопедия по машиностроению XXL

Рис 19 14. Влияние температуры на механические свойства текстолита [c.360]

Рис 19.1.5 Изменение механических свойств текстолита СТ-911 при длитель ных испытаниях [c.360]

Гетинакс— слоистый материал с наполнителем в виде листов бумаги, выпускается в виде листов, плит, труб, прессованных изделий. По своим механическим свойствам уступает текстолиту, но в производстве дешевле последнего. [c.38]

В о л о к н и т — прессовочный материал с наполнителем н виде растите.чьных волокон (очесы хлопка и т.д.). По своим свойствам аналогичен текстолиту из крошки. [c.40]

На рис. 6-15 представлена схема установки образца в ударной трубе. На круглую державку из текстолита (показана в сечении) с верхнего торца надевалась трубка из кварца (эталон). На нижнюю часть наносилось покрытие, тепловые свойства которого измеряются, при- [c.143]

Текстолиты. Их свойства и область применения в машиностроении. [c.147]

Пластмассы, обладающие фрикционными свойствами, — текстолиты, гетинакс и др. [c.20]

Поликарбонаты — полиэфиры угольной кислоты НО—СООН. Они обладают высокими механическими свойствами и применяются для изготовления пленок, в качестве связующего для текстолита, для производства литых изделий и т. п. [c.120]

Свойства гетинакса марок I и V, текстолита марки Б и стеклотекстолита марки СТЭФ (образцы толщиной более 10 мм) [c.153]

Текстолит. Этот пластик аналогичен гетинаксу, но изготовляется из пропитанной ткани. Свойства различных марок листового электротехнического текстолита определяются ГОСТ 2910—74. Свойства текстолита на основе хлопчатобумажной ткани (например, марка Б, см. табл. 6-5) в общем близки к свойствам гетинакса текстолит имеет повышенную удельную ударную вязкость, стойкость к истиранию и сопротивление раскалыванию (при вдавливании клина в торец доски). Текстолит в пять-шесть раз дороже гетинакса, так как стоимость ткани значительно выше стоимости бумаги, и применяется лишь в отдельных случаях для изделий, подвергающихся ударным нагрузкам или работающих на истирание (детали переключателей [c.154]

История развития синтетических конструкционных материалов в нашей стране начинается в годы первой пятилетки с использования фенопластов в качестве поделочного материала в машиностроении. В 1930—1933 гг. были проведены экспериментальные работы по использованию текстолита для изготовления тяжелонагруженных подшипников скольжения со смазкой водой взамен бронзы и баббита. С 1935 г. в значительной части прокатных станов бронзовые вкладыши подшипников были заменены текстолитовыми. Многолетний опыт эксплуатации указанных вкладышей подтвердил их высокую износостойкость, низкий коэффициент трения и другие техникоэкономические преимуш ества. В дальнейшем вкладыши из текстолита в некоторых прокатных станах были заменены древесно-слоистыми пластиками, которые по физико-механическим свойствам не уступают текстолиту, а по стоимости значительно дешевле его. Кроме того, текстолит применялся в эти годы в качестве поделочного конструкционного материала. Значительная часть фенопластов использовалась для выпуска электроустановочных изделий (патроны, штепселя, выключатели и др.). Органическое стекло нашло широкое применение для остекления кабин самолетов. В годы войны пластмассы использовались для удовлетворения нужд фронта (минные и артиллерийские взрыватели, детали авиационного, радио- и электротехнического назначения и др.). [c.214]

Физико-механические свойства текстолита [c.214]

В зависимости от физико-механических свойств выпускаются следующие основные виды текстолита [c.215]

Антифрикционные свойства. Многие пластмассы имеют малый коэффициент трения (0,02—0,1) и высокую износостойкость. К лучшим антифрикционным материалам относятся фторопласты, полиамиды, текстолиты, древеснослоистые пластики и др. Антифрикционные свойства могут быть улучшены при введении в некоторые [c.15]

Для производства текстолита применяют в основном хлопчатобумажные (шифон, миткаль, бязь, гринсбон, нанка) ткани, значительно реже льняные и синтетические. Качество текстолита зависит от веса используемой ткани. Легкие ткани (до 150 г/м ) хорошо пропитываются, что позволяет получать материалы с высокими механическими и диэлектрическими свойствами текстолит на тканях среднего веса (до 300 г1м ) и тяжелых (свыше 300 г м ) обладает соответственно более низкими свойствами. [c.26]

Толщина листов и плит электротехнического текстолита приведена в табл. 5, а физико-механические свойства — в табл. 6. [c.28]

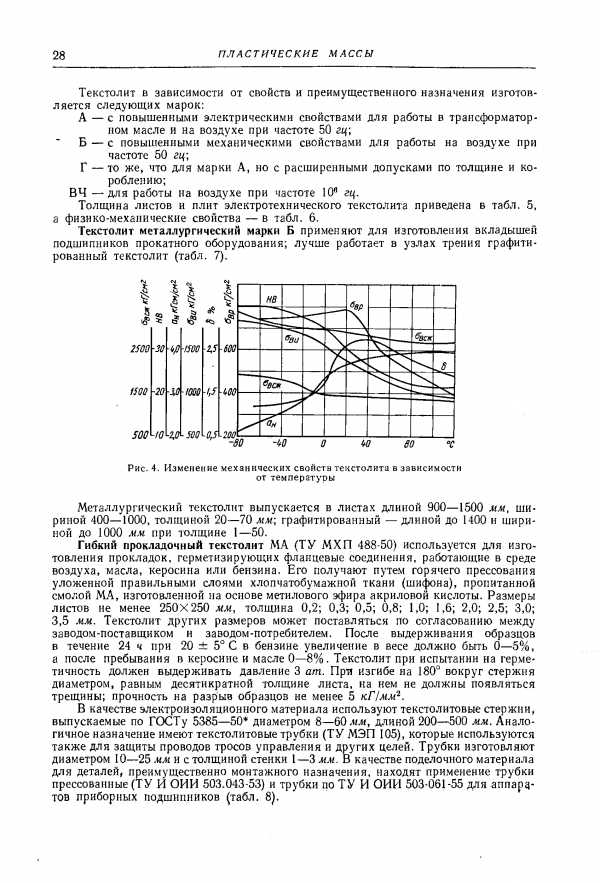

Рис. 4. Изменение механических свойств текстолита в зависимости от температуры

Физико-механические и электроизоляционные свойства текстолитов так же, как и гетинаксов, зависят от температуры эксплуатации (рис. 4), влажности и среды. [c.29]

Физико-механические свойства электротехнического текстолита [c.29]

Свойства Марка текстолита [c.29]

Свойства металлургического и графитированного металлургического текстолита [c.31]

Гетинаксы и текстолиты являются слоистыми пластиками, поставляемыми в виде листов. Изделия из них получают механической обработкой. При их использовании для изготовления одной из пар трения коэффициент трения (со смазкой) равен 0,02. Хорошие электроизоляционные свойства и технология изготовления изделий (механическая обработка) являются критериями, определяющими применимость слоистых пластиков, особенно в опытно.м и мелкосерийном производстве. [c.502]

Физико-механические свойства поделочного текстолита [c.176]

Текстолитовая крошка представляет собой нарезанную в виде крошки пропитанную смолой ткань, применяемую для производства текстолита. Используется главным образом для изготовления деталей, от которых требуются повышенные механические и антифрикционные свойства (ролики управления, сепараторы подшипников и т. д.). [c.294]

Механические свойства слоистых пластиков (текстолитов и гетинаксов) [c.302]

Низкие температуры также существенно влияют на механические свойства пластиков. Предел прочности при изгибе с понижением температуры возрастает, а ударная вязкость — падает. Изменение механических свойств текстолита, гетинакса, органического стекла, целлулоида и фибры до и после воздействия низких температур показано в табл. 33 и 34. [c.306]

Физико-механические свойства слоистых материалов (гетинаксов, текстолитов, древесных пластиков) в основном определяются свойствами наполнителей (бумаги, ткани и шпона), содержанием и качеством связующего— смолы, а также содержанием влаги и летучих в пропитанных смолой исходных материалах. [c.691]

Материалы для притиров. Притиры изготовляют из металлов, стекла, шластмасс (фибры, текстолита). Свойства притиров, помимо физико-механических характеристик материала, зависят от структуры материала, отсутствия инородных включений и состояния их поверхности. Притир должен обладать равномерной структурой, его твердость должна быть меньше твердости обрабатываемых деталей и иметь хорошую шаржируемость (шаржируемость — способность материала удерживать на своей поверхности зерна абразива). [c.80]

Стеклотекстолит ы по сравнению с текстолитами и ге-тинаксами обладают большей механической прочностью (рис. 19.15), Они хорошо переносят вибрационные нагрузки, имеют незначительный коэффициент линейного расширения и высокие диэлектрические свойства (рис. 19.16). Недостатками стеклотекстолитов являются не- [c.360]

Однако ПО другим свойствам уступают текстолитам и гетинаксам. Применяют их для изготовления лопаток ротационных насосов авиационных двигателей, фрикционных ведущих дисков гидравлических передач, монтажных электрощитков (при низких напряжениях тока) и как термоизоляционные материалы [c.361]

К недостаткам текстолитов, древесно-слоистых пластиков и амидо-пластов относится также значительная водопоглощаемость, ухудшающая их механические свойства. [c.366]

Неметаллические подшинниковые материалы. Пластические массы — термореактивные типа текстолита и термопластичные, в основном полиамидные, широко используют для изготовления втулок и вкладышей подшипников их физико-механические свойства приведены в табл. 19. Коэффициент теплопроводности пластмасс в 200 раз меньше, чем коэффициент теплопроводности стали, что затрудняет теплоотвод из рабочей зоны подшипника. Для уменьшения нагрева вкладышей следует изготовлять их с малой толщиной стенок или же применять облицовку на металлической основе из тонкого слоя полиамидной смолы. [c.423]

Плотность — 1,5… 1,9 г/см . Является наиболее прочным пластиком, а достигает 490 МПа. Удельная прочность выше, чем у высокопрочных А1 сплавов и сталей Обладасг высокой стойкостью к воде, керосину, бензину, маслам, хороший электроизолятор, имеет хорошие теплоизоляционные свойства (выше, чем у текстолитов). Обрабатывается резанием, склеивается, сваривается Недостаток — низкое сопротивление удару, пониженный предел усталости. [c.128]

Клеящие лаки применяются для склеивания между собой твердых элсктроизо ляционных материалов (например, клейка листочков расщепленной слюды при изготовлении миканитов) или для приклеивания их к металлу. Помимо высок х электроизоляционных свойств н малой гигроскопичности (общие требования для всех электроизоляционных лаков), клеящие лаки должны обеспечивать особо высокую адгезию к склеиваемым материалам. Приведенное разделение лаков по областям применения не всегда может быть выдержано достаточно Tpoi o. Так, при изготовлении гетинакса и текстолита ( 6-13) лак, пропитывающий отдельные слои бумаги [c.129]

Во избежание разрушения изоляторов от воздействия токов молнии (для повышения грозоупорности) металлические кронштейны высоковольтных разъединителей и комбинированных предохранителей-разъединителей типа ПКН не должны заземляться. При этом в металлические тяги приводов высоковольтных разъединителей следует врезать изолирующие вставки длиной не менее 300—600 мм из текстолита или пропитанного смолами дерева (для повышения диэлектрических свойств). [c.195]

Пластмассы — наполненные полимерные материалы. Пластмассы по виду наполнителя подразделяются на газонаполненные или ячеистые пластмассы (нено- и норопласты), порошковые пластмассы, волокнистые пластмассы и текстолиты и сложные пластики. Их свойства в основном определяются свойствами матрицы, т. е. полимера, и ее адгезией к поверхности наполнителя и дифференцированы в зависимости от вида наполнителя. Газовый наполнитель ослабляет исходный полимер. В порошковых пластмассах разрывная прочность не повышается в пластмассах, армированных волокнами более прочными, чем матрица,— повышается анизотропно вдоль волокон. При ортогональном расположении волокон или армировании полотном, сеткой, пленкой в их плоскости прочность носит более изотропный характер, в поперечном же направлении прочность определяется теми же факторами, что и порошковые пластмассы. [c.232]

Примечания 1. Листы текстолита должны быть не менее 450X600 мм. 2. Фвзико-ыеханическне свойства см. в табл. 291. 3. Пример условного обозначения текстолита марки ПТ толщиной 3 мм 1-го сорта Текстолит ПТ-3, сорт / ГОСТ 5 — 72 [c.738]

Целью настоящей работы являлось изучение некоторых физикомеханических свойств новых пластмасс марок ФК, ФБГ, ФПБ, разработанных для подшипников крупных прокатных станов. Такие пласмассы изготавливаются из фенолоформальдегидных смол с различными тканевыми наполнителями. Параллельно с указанными пластмассами производились испытания текстолита ПТК и древеснослоистого пластика ДСП-Б10. В табл. II. 13 приведены физико-механические свойства всех перечисленных пластмасс. [c.152]

Подшипники из текстолитов [2, 7, 8, 10, 12, 14, 15, 20]. Текстолитовые опорные подшипники скольжения в виде монолитных втулок и сегментных конструкций с продольными и поперечными сегментами обычно применяют в тяжелонагруженных узлах трения машин и механизмов, например, в узлах экскаваторов, прокатных станов, тяговых двигателей и т. п. Втулки изготовляют навивкой и прессованием заготовок с последующей их окончательной механической обработкой или вытачивают из полуфабрикатов, имеющих вид труб, прутков или плит. Наилучшими антифрикционкыми свойстваг 5и обладают втулки из витых и прессованных трубок. Втулки из плит имеют несколько худшие антифрикционные свойства и поэтому их применяют реже, преимущественно при изготовлении небольшого количества подшипников в индивидуальном и несерийном производстве. [c.232]

Текстолитовые подшипники [1 ]. Текстолит представляет собой хлопчатобумажную или целлюлозную ткань, пропитанную пластмассой и спрессованную под высоким давлением в нагретом состоянии. Разновидности слоистый текстолит и текстолит, изготовленный из измельчённой ткани. Характеристики механических свойств слоистого текстолита выше таковых текстолита, h4r0T0j вленного из измельчённой ткани. Подшипники изготовляются из текстолита обеих разновидностей или путём прессования в спецформах, или путём механической обработки из заготовок (труй, плит). [c.637]

Текстолит выпускается в виде листов, плит, круглых болванок, стержней и фасонных изделий. Детали из текстолита изготовляются путём механической обработки заготовок или прессованием нарезанных кусков пропитанной смолой ткани. Трубки, цилиндры и проходные изоляторы выполняются намоткой, а небольшие втулки—прессованием в прессформах. Стеклотекстолит, изготовляемый на основе стеклянной ткани и смолы, обладает особенно высокой прочностью на растяжение, повышенными диэлектрическими свойствами, термо- и водостойкостью. [c.295]

Влияние темперах у-р ы. Изменение механических свойств под влияниемтемперату-ры в моментнагружения(приис-пытании) или после воздействия повышенных или пониженных температур наиболее резко сказывается на термопластических материалах. Предел прочности при растяжении, модуль упругости, предел текучести и предел усталости термопластов типа плексиглас (органическое стекло) с понижением температуры (в определённом интервале) возрастают, а удлинение уменьшается при повышенных температурах удлинение и удельная ударная вязкость возрастают. С понижением температуры (до—80 С) предел прочности при растяжении слоистых термореактивных пластиков типа текстолита и некоторых других пластиков возрастаег, а повышенные температуры, особенно при их длительном воздействии,увеличивают хрупкость и снижают прочность. [c.304]

Перед прессованием слоистые прессмате-риалы подвергаются обязательному испытанию (контролю) на содержание смолы, влаги и летучих и на текучесть (крошки), а также (в зависимости от назначения) некоторых физико-механических свойств. Пропитанная хлопчатобумажная ткань для изготовления текстолита разных марок должна содержать 45—55о/о смолы, а на основе стеклянной ткани для получения конструкционного стеклотекстолита— 30—400/q смолы бумага для изготовления гетинакса — 40-SSf /o смолы, а в случае [c.691]

mash-xxl.info
