Что такое текстолит — применение текстолита

Текстолит — это электроизоляционный конструкционный материал, применяемый для производства подшипников скольжения, шестеренок, вкладышей, подшипников, шкивов, прокладок, колец и других деталей, а также в электро- и радиотехнике как электроизолятор. Некоторые разновидности текстолита используются в химической промышленности для работы с агрессивными средами. По своим механическим показателям текстолит превышает Гетинакс. Текстолит изготавливается (ГОСТ 5-78) в виде плит (листов) толщиной 0,5-100 мм, стержней и втулок диаметром 8-200 мм и длиной до 1 м. Он бывает нескольких марок, которые имеют различное применение.

Текстолит получают путем горячего прессования тканых и нетканых нитепрошивных полотен из натуральных (напр., Из хлопка), минеральных или синтетических волокон. Ткань пропитывают термореактивным связующим веществом на основе фенолформальдегидной смолы подогретой до 40 ° C. Иногда в качестве пропитки используют полиэфирные, эпоксидные, полиамидные, фурановых, кремнийорганические смолы или термопласты.

Однако именно благодаря ткани этот материал получает прочность при сжатии, повышенной ударной вязкостью и хорошо переносит механическую обработку: сверление, нарезку или штамповки.
Все эти качества обусловливают сферу использования текстолита — изготовление деталей, нагруженных знакопеременными электрическими и механическими нагрузками или работающих в условиях трения или в агрессивной среде, в качестве изоляторов.

В общем, свойства этого материала во многом зависят от свойств ткани и связующего вещества, из которых изготовлен текстолит, а также технологии его изготовления.
В связи с этим различают текстолиты, органотекстолиты (органиты), стеклотекстолита, асботекстолиты, углетекстолиты и базальтотекстолиты.

Марки текстолита

• ПТ — поделочный текстолит, самая простая разновидность текстолита на хлопковой основе, служит для изготовления деталей, работающих при невысоких механических нагрузках; самая распространенная и недорогая марка; стержневой поделочный текстолит — популярный материал для изготовления декоративных рукояток ножей.
• ПТК — этот текстолит изготавливается также на основе хлопчатобумажной ткани, но от обычного ПО отличается лучшими физико-механическими свойствами и хорошей обрабатываемостью. Это позволяет изготавливать из него червячные шестерни, втулки, подшипники скольжения, кольца, ролики и другие конструкционные изделия. По сравнению с аналогами из металла, изделия из ПТК легче, в 10 раз дольше служат и бесшумно работают. ПТК подвергается обточке, фрезерованию, распиловке и сверлению без образования расслоений, трещин или сколов. Диапазон рабочих температур ПТК — от -40 ° C до + 105 ° C.
• ПТМ — поделочный текстолит устойчив к трансформаторному маслу, устойчивый к высоким температурам и воздействию разогретых масел на основе ткани для изготовления изготавливать изделий технического назначения (втулки, шестерни, кулачки, подшипники). Выдерживает температуру до + 120 ° C. Плотность ПТМ составляет 1300-1400 кг / м3, что позволяет выдерживать высокие механические нагрузки.
• Марки А и Б (текстолит электротехнический, ГОСТ 2910-74) — незаменимый материал для производства деталей, подверженных знакопеременных электрических и механических нагрузок. Будучи электроизолирующим материалом этот текстолит находит свое применение для работы в трансформаторном масле, а также на воздухе при частоте тока 50 Гц. При эксплуатации необходимые условия нормальной влажности 45-75%, а рабочие температуры составляют от -65 ° C до + 105 ° C. Текстолит марки А чаще применяется как изоляционный материал, а также для изготовления печатных плат в электро- и радиотехнике. Текстолит марки Б дополнительно имеет улучшенные механические характеристики и находит применение в качестве конструкционного материала. Обе марки изготавливаются тоже на основе ткани.
• ПТН — особенностью этой марки текстолита является то, что он изготавливается на основе нетканого нитепрошивного полотна. С ПТН делают технические детали общего назначения, монтажные панели, прокладки.
• ПТГ — в основе этого текстолита термореактивные союзы и графит. С ПТГ производят уплотнительные шайбы для водяных насосов.

Органотекстолит используется как конструкционный материал для изготовления обшивок трехслойных сотовых изделий авиационной техники. В качестве ткани используется арамидная ткань.

Текстолит на основе стеклоткани называется стеклотекстолитом или стеклопластиком. Стеклотекстолит превосходит текстолит по ряду свойств: устойчив к температуре до 400ºС и способен кратковременно выдерживать действие более высоких температур — до 1000ºС. Листовой стеклотекстолит, покрытый медной фольгой, служит основой для изготовления заготовок печатных плат в электро- и радиотехнике. Применяется он и для теплоизоляции.

Асботекстолит — текстолит на основе асбестовых тканей с гидросиликатных минеральных волокон, переплетенных с вискозными или хлопчатобумажными. За счет хороших фрикционных свойств используется при изготовлении деталей тормозных устройств, механизмов сцепления и прокладок для работы при повышенных температурах. В авиакосмической промышленности применяется для обеспечения внешнего и внутреннего теплозащиты изделий. Азботекстолит может долго выдерживать воздействие температур до + 200ºС, непродолжительное время — до 250-500ºС. Кратковременные вспышки с температурой до 1800-45000ºC этот материал также способен перенести.

Углетекстолит — текстолит на основе ткани с графитового волокна. Прочность материала зависит от прочности волокон, параметров матрицы, касательных напряжений на границе волокно-матрица, и термонапряжений, возникающих при охлаждении материала от температуры полимеризации. По своей прочности на разрыв углеволокно уступает кевлару, однако значительно превосходит его при работе на сжатие. Одновременно углеродное волокно имеет очень низкую стойкость к ударным нагрузкам.

Базальтотекстолит — текстолит на основе ткани из базальтового волокна. Материалы на основе базальтового волокна обладают следующими важными свойствами: пористость, температуростойкость, паропроницаемость и химическая стойкость. Такие свойства сделали их популярными среди материалов такого типа назначения и сделали их незаменимыми в строительстве.

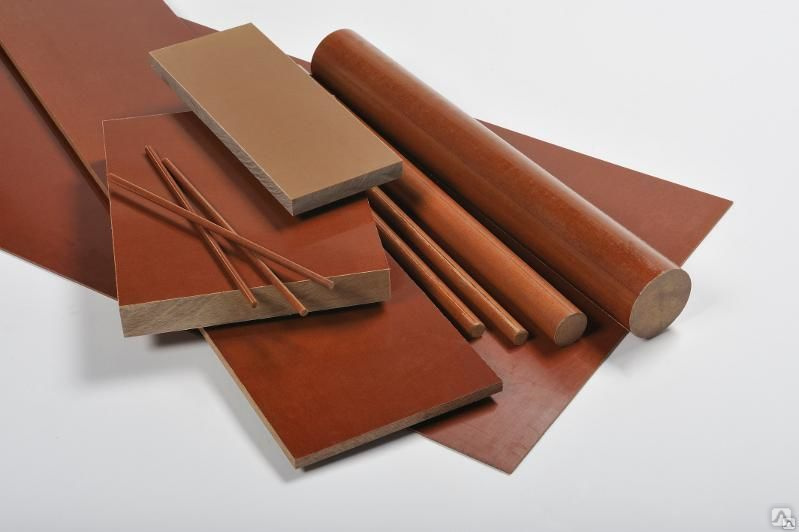

Лист текстолита согласно ГОСТ 5-78 может иметь цвет от светло-желтого до темно-коричневого. В рамках одного листа допустимая неравномерность цвета или глянца. Текстолит высшего сорта может иметь раковины, неровности или царапины, но не более половины допуска по толщине листа. Для текстолита первого сорта возможна не более 1 допуска по толщине. Обрезанные торцы листа не должны иметь расслоений, трещин, осмоления или посторонних включений.

Цены на текстолит указываются за килограмм. Кроме машиностроения, в электро- и радиопромышленности, компьютерной техники листовой текстолит в настоящее время используется в строительстве, производстве мебели, дизайне помещений и даже в производстве пожарного оборудование, о  котором написано на портале nais-n. В строительстве важны гидроизолирующие, шумопоглощающие и механические свойства текстолита, которые позволяют производить из него кровлю и пол.

Применение текстолита

Хотя текстолит имеет срок годности не более трех лет, изготовленные из него изделия часто показывают более высокую износостойкость по сравнению с металлическими, при этом они дешевле и их легко купить или сделать на заказ.

Это относится к таким изделиям, как:

• шестерни разных размеров;
• подшипники;
• венцы колес для червячных передач, амортизирующие прокладки, малоинерционные кулачки для станков, уплотнительные кольца;
• детали станков на химических производствах;
• электроизолирующие ролики, щиты, панели, колодки зажимов и других деталей, работающих под напряжением;
• печатные платы для электро- и радиопромышленности.

Что касается безопасности применения текстолита, использование этого материала абсолютно безопасно. Также текстолит считается экологически чистым и абсолютно безвредным для здоровья материалом, однако при механической обработке (резке, шлифовке, сверлении и т. П.) выделяется пыль, содержащая различные химические смолы и соединения, которые являются вредными; а при нагревании выше 400ºС возможно выделение токсичных химических веществ, что очень опасно, поэтому в данных случаях надо быть осторожным и работать в соответствующем защитном снаряжении.

Текстолит должен храниться в закрытых сухих и чистых помещениях на полках или поддонах.

Читайте полезные статьи в отрасли:



24

Янв

FAG – немецкий бренд, под которым выпускаются высококачественные и надежные подшипники. Изделия востребованы практически во всех сферах индустрии, сервиса и в быту. Торговая марка пользуется популярностью во всем мире. Все это порождает у недобросовестных производителей выпускать изделия во многом схожие с оригиналами. Сегодня на рынке часто можно встретить поддельные подшипники ФАГ, выпущенные под этим брендом.

Читать статью

12

Дек

Подшипники скольжения являются опорными или направляющими частями механизмов, в которых движение деталей совершается относительно друг друга. Состоит из корпуса (металлического) и вкладыша-втулки, производимый из материалов с незначительным показателем трения. Смазка для подшипников скольжения заполняет углубление между ними. К достоинствам такого типа узлов относятся: вероятность выдерживать чрезмерные вибрационные и динамические нагрузки, функционировать при высоких температурах, невысокий

Читать статью

27

Янв

Современные технологии позволяют изготовлять не только высококачественные оригинальные подшипники, но и подделки, трудно отличимые от оригинала. Подделки изготавливаются из сталей низкого качества, разрушаются значительно быстрее оригиналов. Согласно данным всемирной ассоциации подшипников, на рынке представлено до 15 % фальсифицированной продукции. Компания «NSK» является одним из крупнейших производителей подшипников в мире и производит подшипники на предприятиях разных

Читать статью

Текстолит: характеристики и область применения

• |  13.07.2018 09:20

В состав электротехнических изделий в обязательном порядке входят изоляторы, самым востребованным из которых является текстолит.

Он представляет собой композитный материал, выполненный из формальдегидной смолы и волокон хлопка. В процессе производства они подвергаются прессованию. Особым спросом пользуется композит в форме стержня или пластины.

Технические характеристики

Существуют два основных класса текстолита, которые используются в электроприборах и для конструирования. Каждый из них включает несколько типов, которые отличаются друг от друга техническими характеристиками.

Выделяют четыре вида текстолита, используемого в сфере электротехники. Для их обозначения применяется сочетания нескольких букв:

• «А» – отличается хорошими диэлектрическими характеристиками;
• «Б» – упор сделан на механических свойствах;
• «ВЧ» – используется для выполнения конструктивных элементов для электрооборудования с частотой работы не менее 106 Гц;
• «ЛЧ» – особенность этого вида композита состоит в сохранении технических характеристик в условиях экстремальных температур.

Неметаллический характер материала сообщает неоспоримые преимущества изготовленным из него деталям. Основные свойства текстолита:

• отличные диэлектрические характеристики;
• сохранение работоспособности при температуре до +120°C;
• эластичность;
• устойчивость перед воздействием влажности;
• высокий уровень сопротивления влиянию веществ химического происхождения;
• износостойкость;
• экологичность;
• высокий уровень огнестойкости;
• не подверженность коррозии;
• способность противостоять вибрациям;
• биостойкость;
• высокая механическая прочность;
• устойчивость к ультрафиолету;
• длительное время эксплуатации без потери качественных характеристик.

Не менее весомое преимущество ─ лёгкость обработки. Композит можно без проблем резать, шлифовать, точить и сверлить. Для получения изделия любого размера и конфигурации нет смысла покупать дорогостоящие агрегаты, обычный токарный станок без проблем справится с этой задачей.

Сфера применения

Листовой композит используется в качестве базового материала для производства деталей, которым предстоит работать на открытом воздухе при частоте тока пятьдесят Герц. Он подходит также для производства колодок для зажимов, щитков и прочих элементов, работающих под напряжением.

Другими областями применения композита является:

• машиностроение. Его используют для изготовления шестерёнок, подшипников, поршневых колец и шайб;
• радиотехника. Композит неизменно входит в состав печатных плат и реле, работающих под током;
• химическая индустрия. В этой отрасли материал используется в процессе производства амортизирующих прокладок, деталей для различного оборудования;
• авиастроение. Текстолит служит основой для производства топливных баков самолётов;
• металлургия.

Следует учесть, что текстолит абсолютно безопасен для человека и не способен нанести организму вред в процессе эксплуатации. Но работа с ним требует соблюдения некоторых мер безопасности. Прежде всего, его следует хранить в сухих помещениях, закрытых от посторонних. В процессе обработки композита рекомендуется обеспечить защиту слизистых оболочек. Сам по себе материал не является токсичным, но иногда образуется смолистая пыль, которая может вызвать раздражение при попадании в глаза. Процесс нагревания текстолита до температуры выше +400 градусов Цельсия нередко сопровождается выделением веществ, оказывающих негативное влияние на окружающую среду. Более подробную информацию вы сможете узнать по ссылке https://www.rk-rti.ru/catalog/elektroizolyatsiya_gr/tekstolit-listovoy-folgirovannyy/



© ДЕЛА.ru

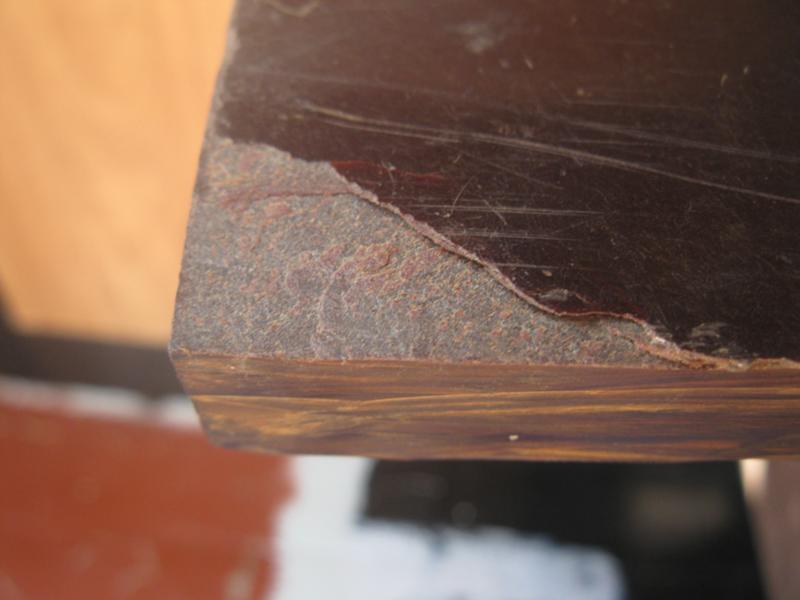

Последствия деградации текстолитовых элементов поврежденных ОПН

Автор

Перечислено:

• Hubert Śmietanka

  (Институт энергетики-Исследовательский институт, Мори 8, 01-330 Варшава, Польша)

• Przemysław Ranachowski

  (Институт фундаментальных технологических исследований Польской академии наук, Pawinskiego 5B, 02-106 Варшава, Польша)

• Zbigniew Ranachowski

  (Институт фундаментальных технологических исследований Польской академии наук, Pawinskiego 5B, 02-106 Варшава, Польша)

• Krzysztof Wieczorek

  (Электротехнический факультет, Вроцлавский университет науки и техники, Wyb. Wyspiańskiego 27, 50-370 Wroclaw, Poland)

• Станислав Кудела

  (Институт механики материалов и машин Словацкой академии наук, Дубравска Честа 9/6319, 845 13 Братислава, Словакия)

Зарегистрирован:

Abstract

Целью данной работы было исследование влияния токов, протекающих через ОПН, на внутреннюю изоляционную текстолитовую структуру. Образцы были сняты с высоковольтных разрядников, выведенных из эксплуатации по причине неисправности или выхода из строя. Токи разряда (короткого замыкания) различной силы и длительности вызывали деградационные эффекты разной степени продвижения в материале испытуемых элементов. Образцы исследовали микроскопическими методами. Применение метода микроанализа ЭДС (энергодисперсионной рентгеновской спектроскопии) позволило зафиксировать изменение элементного состава поверхностного слоя текстолитовых материалов, наряду с усилением эффектов деградации. Было обнаружено, что большие токи разряда вызывают плавление, обугливание и даже возгорание органического клея. Эти воздействия вызвали серьезные изменения содержания элементов в верхнем слое текстолита и явились причиной снижения срока службы, долговечности и надежности ОПН. Показано, что текстолитовые материалы имели недостаточную стойкость к воздействиям аварийного срабатывания ОПН после попадания влаги, что явилось следствием разгерметизации корпуса. Предложенным авторами решением этой проблемы может стать использование силиконового эластомера в качестве покрытия внутренней текстолитовой конструкции ОПН.

Предлагаемое цитирование

• Хуберт Сметанка, Пшемыслав Ранаховский, Збигнев Ранаховский, Кшиштоф Вечорек и Станислав Кудела, 2022. « Последствия деградации текстолитовых элементов поврежденных ОПН «, Энергии, МДПИ, вып. 15(10), страницы 1-19, май.

Обработчик: RePEc:gam:jeners:v:15:y:2022:i:10:p:3643-:d:816757

как

HTMLHTML с абстрактным простым текстом обычный текст с абстрактнымBibTeXRIS (EndNote, RefMan, ProCite)ReDIFJSON

Скачать полный текст от издателя

URL-адрес файла: https://www. mdpi.com/1996-1073/15/10/3643/pdf
Ограничение на загрузку: нет


---

URL-адрес файла: https://www.mdpi.com/ 1996-1073/15/10/3643/
Ограничение на загрузку: no
—>

Подробнее об этом изделии

Ключевые слова

ограничитель перенапряжений; стеклотекстолит ТСЭ; ток разряда (короткого замыкания); метод ЭДС;
Все эти ключевые слова.

Статистика

Доступ и статистика загрузки

Исправления

Все материалы на этом сайте предоставлены соответствующими издателями и авторами. Вы можете помочь исправить ошибки и упущения. При запросе исправления укажите дескриптор этого элемента: RePEc:gam:jeners:v:15:y:2022:i:10:p:3643-:d:816757 . См. общую информацию о том, как исправить материал в RePEc.

По техническим вопросам, касающимся этого элемента, или для исправления его авторов, названия, реферата, библиографической информации или информации для загрузки, обращайтесь: . Общие контактные данные провайдера: https://www. mdpi.com .

Если вы создали этот элемент и еще не зарегистрированы в RePEc, мы рекомендуем вам сделать это здесь. Это позволяет связать ваш профиль с этим элементом. Это также позволяет вам принимать потенциальные ссылки на этот элемент, в отношении которых мы не уверены.

У нас нет библиографических ссылок на этот элемент. Вы можете помочь добавить их, используя эту форму .

Если вы знаете об отсутствующих элементах, ссылающихся на этот, вы можете помочь нам создать эти ссылки, добавив соответствующие ссылки таким же образом, как указано выше, для каждого ссылающегося элемента. Если вы являетесь зарегистрированным автором этого элемента, вы также можете проверить вкладку «Цитаты» в своем профиле RePEc Author Service, так как некоторые цитаты могут ожидать подтверждения.

По техническим вопросам относительно этого элемента или для исправления его авторов, названия, реферата, библиографической информации или информации для загрузки обращайтесь к менеджеру по индексированию MDPI (адрес электронной почты доступен ниже). Общие контактные данные провайдера: https://www.mdpi.com .

Обратите внимание, что фильтрация исправлений может занять пару недель. различные услуги RePEc.

что это? Свойства и характеристики.

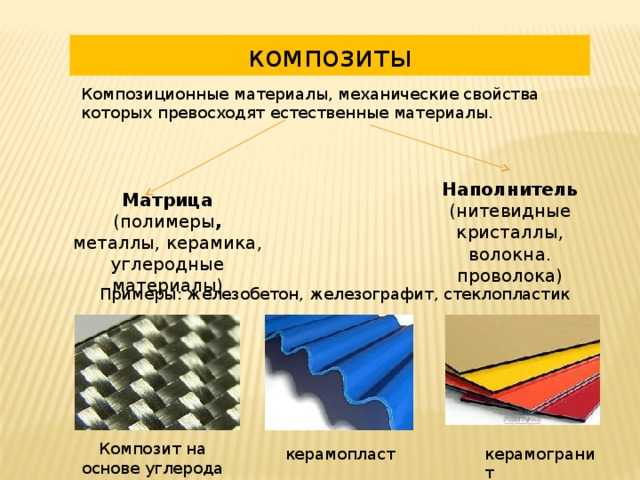

Текстолитами называют разновидности слоистых пластиков, армированных тканью. Термореактивные синтетические смолы играют роль связующего элемента. И не столь важно, какой текстолит считается. Что это такое Разобраться довольно легко даже по описанию

Некоторые параметры и свойства

В зависимости от природы волокон текстолиты подразделяются на несколько групп.

1. Базальт-текстолит на основе базальтовых волокон.
2. Карбоновые ткани из карбона.
3. Асбестотекстолиты с асбестовыми волокнами.
4. Стекловолокно из стеклянных волокон различных типов.
5. Органотекстолиты из искусственных и синтетических волокон.
6. Собственно текстолиты, волокна здесь хлопок

Есть и другие разновидности. Саржевое, сатиновое, полотняное – виды плетения, представляющие собой разные сами нити. Различными могут быть поверхностная плотность, толщина, количество нитей на единицу длины в направлении основы и утка ткани, структура и толщина пряжи или каната. Существует особая технология, благодаря которой получается текстолит. Что это такое, мы уже выяснили.

Если межслойная прочность должна быть особенно высокой, используются ткани многослойного типа. Иногда встречаются изделия, где волокна изготовлены из нескольких видов материалов.

На что еще обратить внимание?

Технология изготовления, количество и свойства связующего, характеристики самой ткани, характер волокон также являются важными параметрами, определяющими, какими качествами будет обладать сам текстолит. Что же касается самого производственного процесса, то он основан на послойной намотке или укладке тканей, когда на оправку в виде изделия наносится связующее. Фольга делается таким же образом. Затем происходит формовка. Кроме того, текстолитовые плиты, плиты или листы обязательно проходят механическую обработку.

Разными по составу могут быть не только ткани, но и связующие элементы, играющие роль пропитки для наполнителя. Эту роль чаще всего выполняют термореактивные синтетические смолы, не исключение фольгированный текстолит.

По достоинствам и другим параметрам

Существует ряд качеств, присущих такому материалу, как текстолит. Что это такое, легко понять из описания его характеристик.

1. Диапазон рабочих температур от -40 до +105 градусов, при частоте тока около 50 Гц относительная влажность воздуха сохраняется.
2. Текстолит является хорошим диэлектриком, что делает его незаменимым помощником в электротехнической и энергетической промышленности.
3. Простота обработки.
4. Высокая прочность.
5. Низкая плотность.
6. Низкий коэффициент трения.

Дополнительная информация

Листовой текстолит используется во многих сферах жизни. Это может быть конструкционный, антифрикционный, фрикционный, электроизоляционный, теплоизоляционный и радиотехнический материал.

Во многом этому способствует способность легко переносить механические нагрузки, даже довольно серьезные. Поэтому он особенно широко используется в электротехнической промышленности. На основе текстолита изготавливают различные детали конструкционного назначения.

Области применения и новые возможности

Для изготовления колец, подшипников скольжения, втулок используется поделочный текстолит. Что это такое, можно понять даже без специальных словарей. В демпферных панелях и прокладках также можно увидеть этот материал.

В коробках передач, в распределительных механизмах различных двигателей, редукторах часто отмечается наличие конических и цилиндрических шестерен на основе такого материала, как текстолит. Цена разная. Элементами центробежных насосов, шаровых мельниц, турбин являются текстолитовые подшипники. Текстолит может с успехом заменить гетинакс в качестве материала для изготовления электроизоляционных деталей.
