Текстолит что это за материал: марки, свойства, виды и цены. Где купить листовой текстолит?

Текстолит. Форма производства и марки.Плюсы и минусы.Особенности

Текстолит является диэлектрическим конструкционным материалом, применяемым для изготовления печатных плат, а также шестерен, втулок, подшипников. Отличается высокой прочностью, эластичностью, температурной устойчивостью, что позволяет проводить на нем пайку. Материал поддается обработке ручным инструментом.

Это композитный материал, состоящий из полимера и армирующих слоев. В его основе чаще всего используется бакелит, полиэфирная или эпоксидная смола. В качестве армирующего материала применена ткань.  Так как она залита полимером, то не контактирует с воздухом или влагой. За счет этого ткань долго сохраняет армирующие качества. Изделие не боится влаги, перепадов температур в пределах своего диапазона.

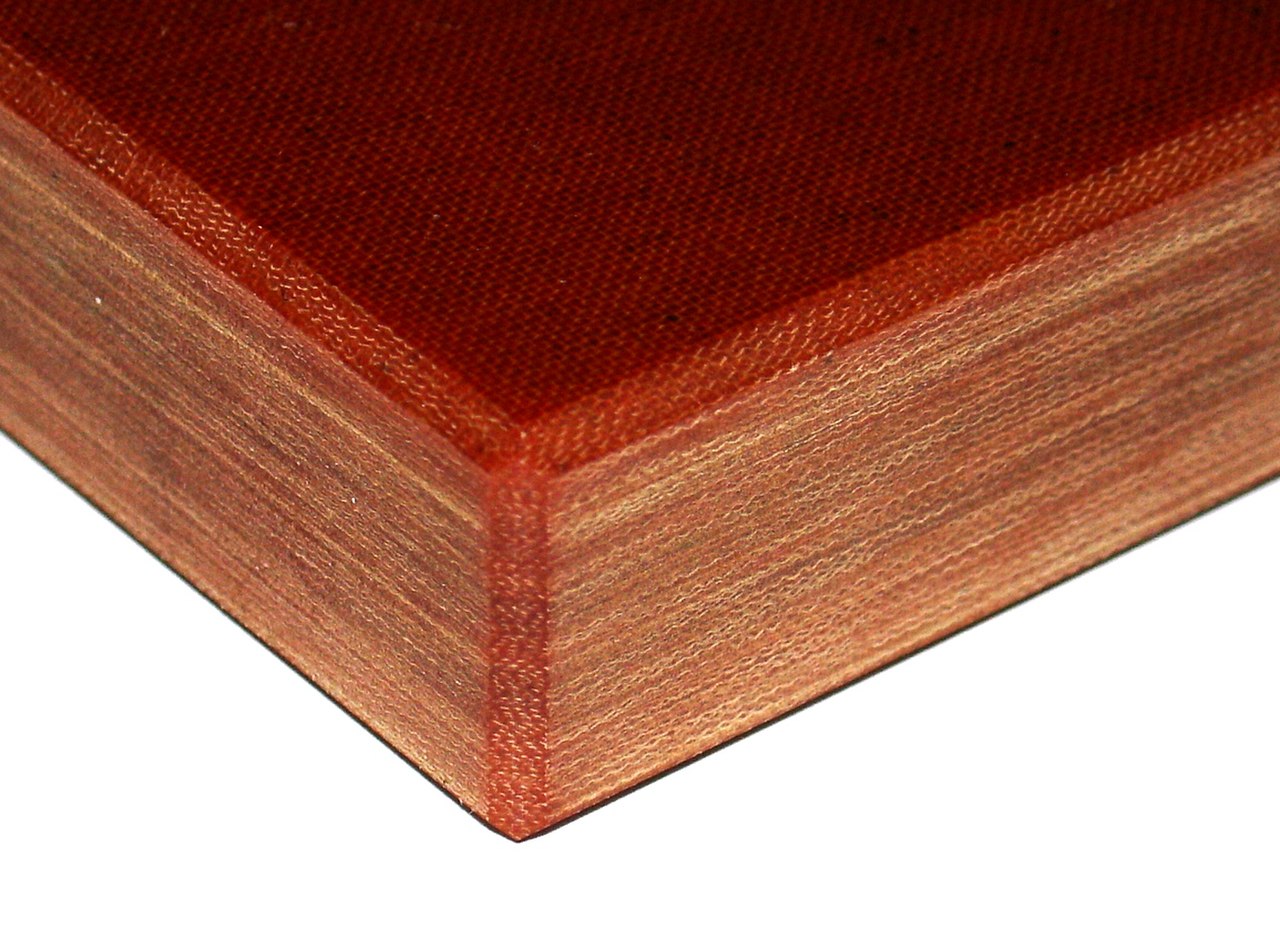

По сути, текстолит можно назвать разновидностью слоистого пластика. Его получают методом прессования. Куски полотна пропитывают в полимере и складывают слоями в форму. Затем они спрессовываются и оставляются под давлением и нагревом до застывания смолы.

При производстве текстолита красители не используются, за редким исключением. В связи с этим материал имеет естественный цвет полимера, которым связываются слои ткани. Обычно оттенок варьируется от темно-коричневого до светло-желтого.

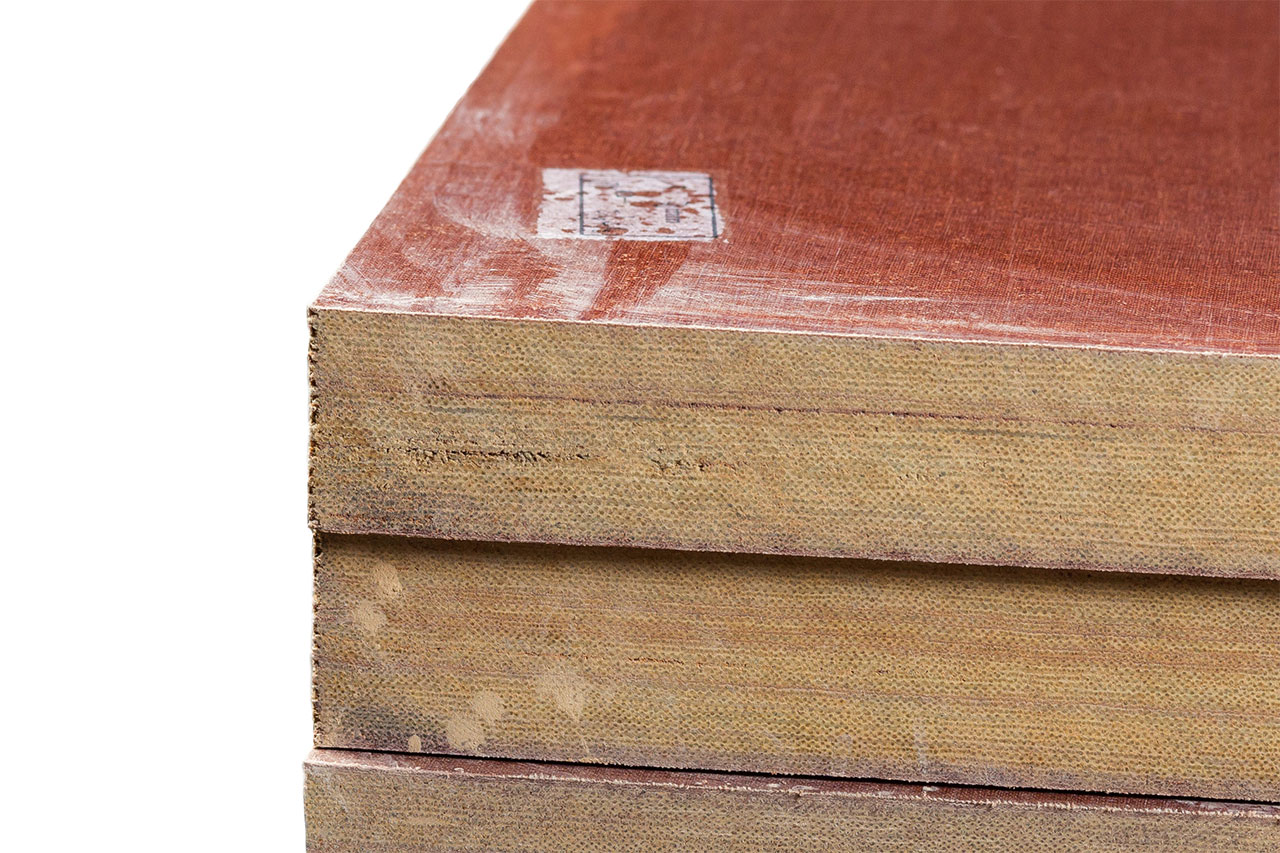

При производстве текстолита возможно образование в нем раковин и рытвин. Пустые полости формируются за счет пузырьков воздуха. Наличие мелких пустот допускается. От их количества и размера зависит сорт текстолита. Если дефектов много, то изделие имеет меньшую механическую стойкость, в частности к воздействию на слом.

Форма производства

Производственные предприятия выпускают из текстолита заготовки в виде:

• Листов.
• Стержней.
• Втулок.

Листы текстолита благодаря прочности, стойкости к коррозии и диэлектрическим качествам используют как основу печатных плат. На них наносятся дорожки из токопроводящего материала, согласно схеме, и выполняется пайка радиодеталей (резисторов, транзисторов, диодов, микросхем и т. д.). В последнее время для этой цели чаще всего используется стеклотекстолит, в основе которого вместо ткани применено стекловолокно. Этот материал прочнее при аналогичной толщине. Листы текстолита большого сечения используются для изготовления обшивок, в частности при сборке электрооборудования, работающего под высоким напряжением. Подобная обшивка ударопрочная, не пропускает электрический ток.

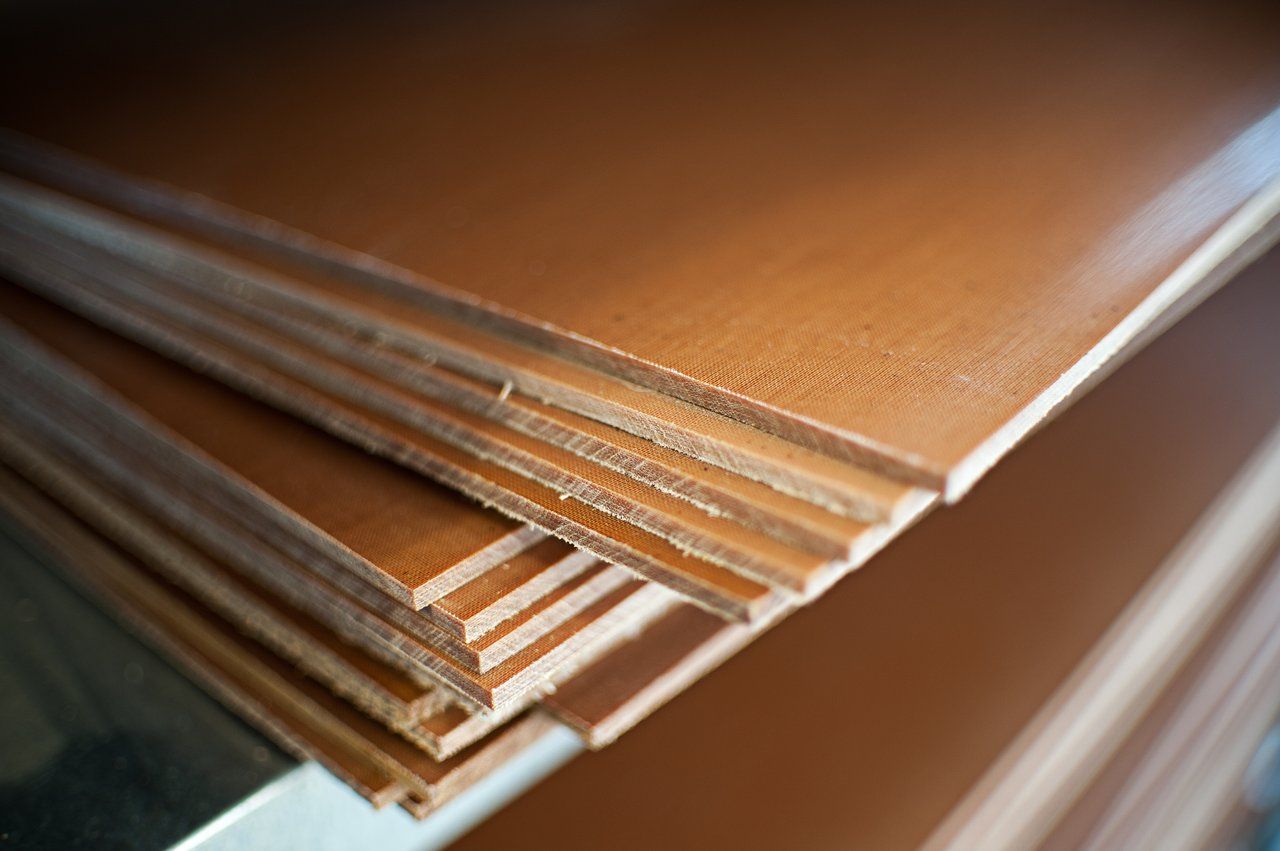

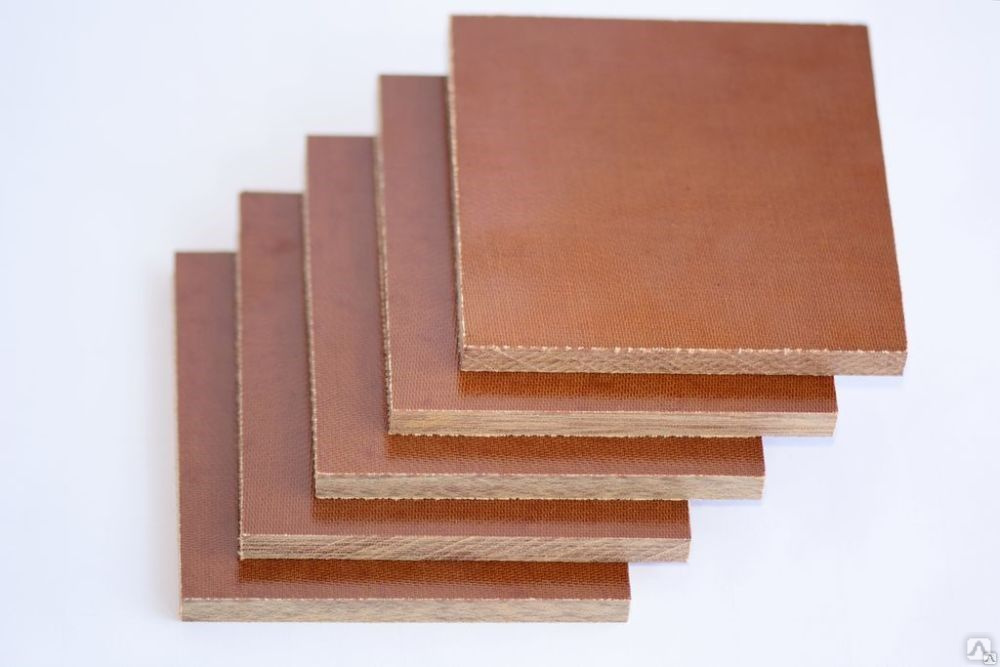

Листы текстолита могут иметь толщину от 0,5 до 100 мм. Самые тонкие применяются для изготовления уплотнительных прокладок, а также миниатюрных печатных плат, к примеру, для электронных часов, фитнес браслетов и т.д.

Стержни из текстолита используются как токарные заготовки для изготовления шестеренок, звездочек и прочих деталей сложных механизмов. Нужно отметить, что с появлением твердых полимеров с низким коэффициентом скольжения, а также стеклотекстолита, применение стержней текстолита отошло на второй план.

Текстолитовые втулки применяются в качестве диэлектрических креплений при сборке электрооборудования. Они используются как связующий элемент между электрической частью оборудования и его токопроводящим корпусом. Текстолитовые втулки более надежные, чем резиновые, кроме этого они легко обрабатываются, долго служат.

Как обрабатывать текстолит

Материал отличается простотой обработки. Его можно:

• Сверлить.
• Фрезеровать.
• Резать.
• Шлифовать.
• Точить.

Для этого используется то же оборудование, что и для работы с металлами. Так как внутри текстолита имеются волокна, то при разрезе или другой обработке на его поверхности образовывается бахрома. В связи с этим его невозможно обработать до состояния идеального гладкого глянца. Чтобы ее уменьшить, поверхность можно смазывать различными пропитками для дерева, чтобы подклеить волокна к основанию. Это актуально при использовании текстолита для изготовления рукояток, накладок, панелей.

При работе с текстом желательно использовать средства индивидуальной защиты органов дыхания. Его мелкая пыль содержит фенолформальдегидные смолы. Они раздражают слизистые оболочки, но не являются токсичными, поэтому не могут вызвать отравление. Главной предосторожностью при работе с текстолитом считается недопустимость его нагрева свыше +400°С. При этой температуре он начинает разлагаться. В образованных при этом испарениях присутствуют фенол и углеводороды.

Марки текстолита

В зависимости от типа используемой для армирования ткани и полимера, различают следующие марки текстолита:

• ПТ.
• ПТК.
• ПТМ.
• А и Б.
• ПТН.
• ПГТ.

ПТ – это поделочный текстолит. В его основе используется обычная хлопчатобумажная ткань. Благодаря этому материал недорогой и весьма распространенный. Обычно он представлен в виде стержней. Из него изготавливают рядовые детали, рассчитанные на небольшие нагрузки. Марка ПТ часто используется для изготовления рукояток ножей, топоров. Срок службы таких накладок выше, чем у деревянных.

ПТК – это конструкционная разновидность поделочного текстолита. В его основе также используется хлопчатобумажная ткань. Отличием материала является более качественная обрабатываемость. Из него можно изготавливать мелкие точные детали. Шестерни, червячные механизмы и втулки из ПТК могут прослужить дольше металлического аналога в 10 раз, при условии небольшой нагрузки. Это объясняется устойчивостью материала к трению и перегреву. Диапазон использования текстолита данной марки немного выше, и составляет от -40°C до +105°С. Материал плохо передает температуру, поэтому слабо греется.

ПТМ – это узкоспециализированная марка. Такой текстолит обладает химической устойчивостью к трансформаторному маслу. Его можно использовать как изоляционный материал внутри корпуса трансформаторов. Кроме химической стойкости он обладает более высоким температурным диапазоном эксплуатации до +120°С. В связи с этим его также можно использовать для изготовления шестерен и звездочек, если они эксплуатируются рядом с источником нагрева.

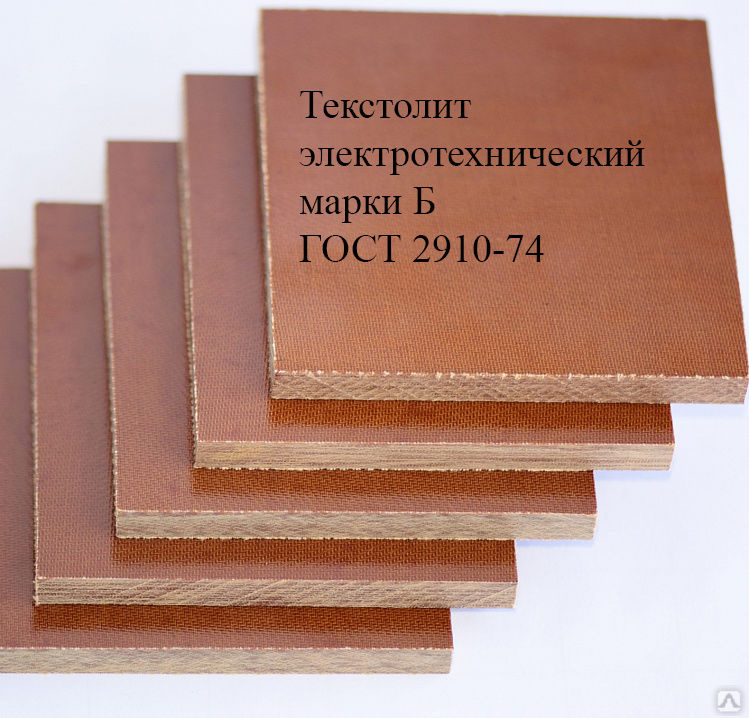

К маркам А и Б относится электротехнический материал. Он в первую очередь применим для изготовления печатных плат. Он также имеет устойчивость к трансформаторному маслу. Марки А и Б отличаются высокой изоляционной способностью. Текстолиты этого типа делают тонкими, и только в виде листов.

ПТН изготавливается на основе нетканого материала. За счет этого он обладает высокими прочностными характеристиками. ПТН предназначен специально для изготовления различных силовых деталей. Марка более сложная в обработке за счет твердости. Из нее делают защитные панели, реже прокладки.

ПГТ содержит в составе графит и термореактивное связующее. За счет этого материал обладает самой высокой влагоустойчивостью. Обычно применяется для изготовления уплотнительных элементов для трубопроводов и насосов. Не разделяется на слои в теплой воде.

По технологии текстолита изготавливаются и другие материалы, которые по сути являются его модификаций. Примерами могут быть стеклотекстолит и асботекстолит. Последний изготавливается на основе асбестовой ткани. Ее волокна способны выдерживать большие температуры. Данный материал может использоваться при изготовлении деталей тормозных устройств, механизмов сцепления. Он стойкий к трению. Из него вырезаются прокладки для двигателей, горячих трубопроводов. Постоянная безопасная рабочая температура такого модифицированного асбестовыми волокнами текстолита повышена до +200ºC. При этом он способен нормально переносить кратковременный нагрев до 1800-45000ºC. Это позволяет его использовать при строительстве ракет, авиатранспорта, военной техники, ядерных реакторов.

Преимущества и недостатки материала

Текстолит является достаточно распространенным материалом при изготовлении различного оборудования. Он используется как дешевый легкий заменитель металла, а также диэлектрик.

К его главным преимуществам можно отнести:

• Малая масса.
• Минимальное линейное расширение.
• Высокая прочность.
• Дешевизна.
• Стойкость к коррозии.

Изделия из текстолита в несколько раз легче металла. За счет этого шестерни, звездочки, втулки и прочие детали из него могут использоваться при изготовлении облегченных механизмов. В последние десятилетия материал начал отходить на второй план, так как во многих случаях его превосходят, капролон, фторопласт и прочие полимеры. Несмотря на это, он по-прежнему является самым востребованным при изготовлении печатных плат. Он не пропускает электрический ток и отличается высокой устойчивостью к слому.

Трущиеся силовые детали из текстолита далеко не вечные. В большинстве случаев они нуждаются в замене каждые 3 года. Это также является причиной возрастания популярности аналогов текстолита из числа полимеров.

При нагреве и охлаждении материал практически не меняет свои размеры. За счет этого токопроводящие дорожки на его поверхности в случае использования листов в качестве плат сохраняют свою целостность. Более дорогостоящая техника имеет платы из стеклотекстолита, так как они прочнее и более устойчивые к нагреву, а их коэффициент линейного расширения еще ниже. Однако стоимость стеклотекстолита выше, поэтому для производства бюджетных плат по-прежнему используется обычный текстолит. Материал отличается простотой изготовления, поэтому несмотря на наличие более качественных аналогов, он по-прежнему будет занимать нишу в области производства электрооборудования.

Похожие темы:

• Оргстекло. Виды и производство. Свойства и применение. Особенности
• Гетинакс. Виды и применение. Производство и особенности работы
• Паронит. Свойства и особенности. Производство и применение
• Карбон. Свойства и применение. Плюсы и минусы. Особенности

Текстолит конструкционный — Элмика

описание

Текстолит конструкционный листовой — это пластины из композиционного прессованного материала (слоистый пластик), состоящего из нескольких слоев тканей (зависит от толщины листа и марки материала) и фенолоформальдегидного связующего. Марки Текстолита зависят от типа ткани и связующего. Текстолит различных марок, отличается между собой в основном по диапазону рабочих температур, механическим и электрическим характеристикам. Конструкционный текстолит обладает улучшенными механическими характеристиками в сравнении с электротехническим (улучшены электрические характеристики), хотя возможно и взаимообратное применение данных марок (зависит от условий эксплуатации). Есть и специальные марки, удовлетворяющие особенным требованиям потребителей.

сферы применения

• Строительные технологии

технические характеристики



ПРИМЕНЕНИЕ ТЕКСТОЛИТА КОНСТРУКЦИОННОГО

Текстолит конструкционный применяется для изготовления шестерен, червячных колес, втулок, подшипников скольжения, прокладок, шайб, роликов, колец, амортизационных прокладок, вкладышей подшипников и других изделий технического и конструкционного назначения.

ДОСТОИНСТВА ТЕКСТОЛИТА

→ Низкая плотность (легкие детали)
→ Достаточно низкий коэффициент трения
→ Высокая механическая прочность
→ Стойкость к вибрации и ударам
→ Возможность эксплуатации в различных средах (воздух, трансформаторное масло, влажная среда)
→ Низкая стоимость в сочетании с простой обработкой

МАРКИ ТЕКСТОЛИТА КОНСТРУКЦИОННОГО

ТЕКСТОЛИТ ПТ (ГОСТ) — текстолит поделочный. Стандартная (базовая) марка, предназначена для изготовления деталей, подвергающихся умеренным механическим и электрическим нагрузкам, в том числе знакопеременным электрическим. Широко применяется для изготовления деталей,работающих в условиях трения, к примеру, шестерен,червячных колес, втулок, подшипников скольжения, роликов, колец и др. Недорогая марка.

ТЕКСТОЛИТ ПТ (ТУ) — то же, что и ПТ (ГОСТ), но со сниженной стоимостью соразмерно сниженным механическим характеристикам. Одна из самых популярных марок Текстолита поделочного.

ТЕКСТОЛИТ ПТК — текстолит поделочный конструкционный отличается от базовой марки ПТ повышенными механическими свойствами и возможностью эксплуатации при высоких нагрузках. Сфера применения аналогична ПТ.

ТЕКСТОЛИТ ПТМ-1 — текстолит поделочный металлургический применяется для изготовления вкладышей подшипников прокатных станов и других изделий технического назначения.

Устойчив к воздействию агрессивных веществ и абразивных материалов.

ТЕКСТОЛИТ ПТК-С — «судовой» текстолит для изготовления конструкционных деталей в судостроении.

→ ТЕКСТОЛИТ КОНСТРУКЦИОННЫЙ ПТ, ПТК, ПТМ купить со склада Вы можете различных размеров и толщин. Мы держим в наличии все самые популярные и даже редкие размеры и марки, а очень редкие поставляем под заказ в короткие сроки. Подробную информацию Вы получите по телефону 8-800-500-8-777 или на сайте www.agent-itr.ru

→ Почему стоит покупать Текстолит у нас? Мы работаем по прямому контракту с производителем, поддерживаем постоянно на складах десятки тонн Текстолита и способны предложить лучшие условия и цены.

РАЗМЕРЫ ТЕКСТОЛИТА КОНСТРУКЦИОННОГО

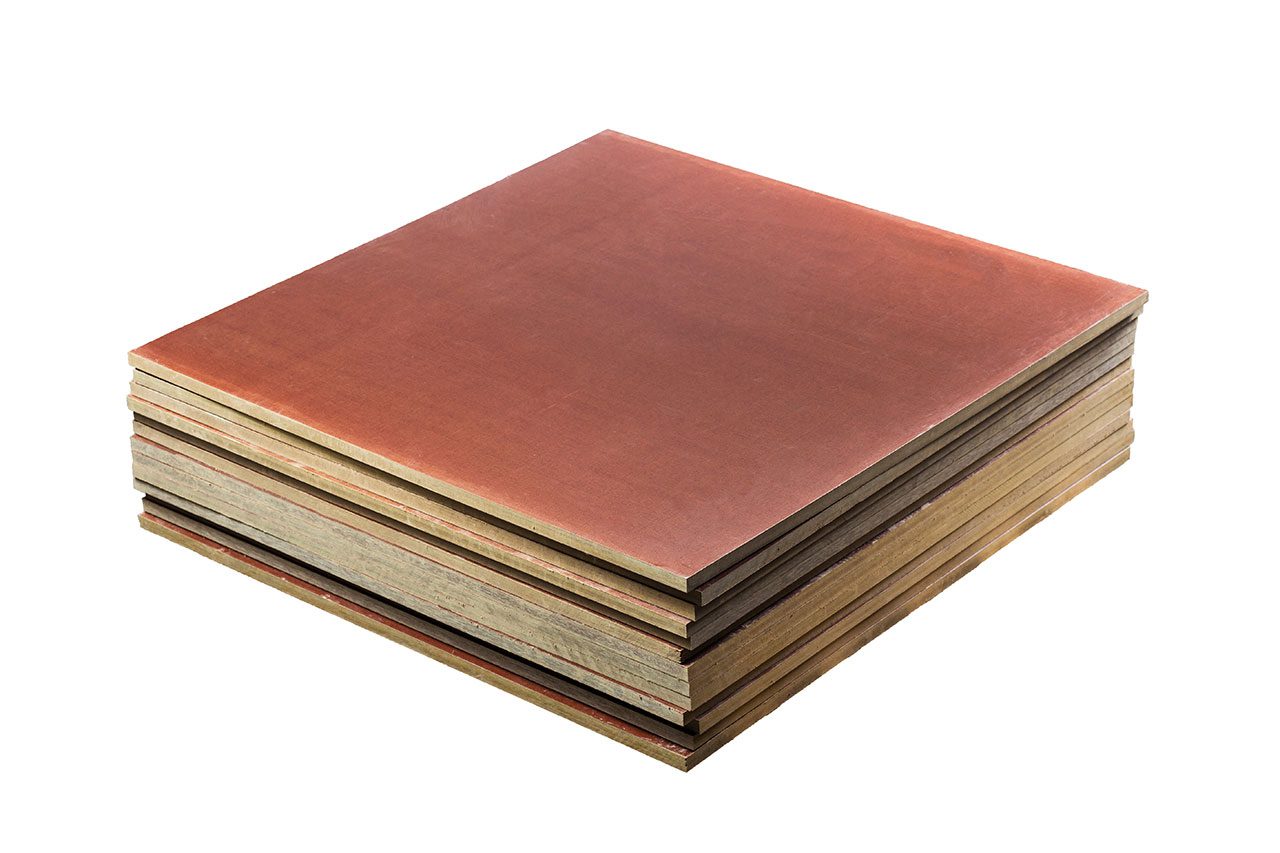

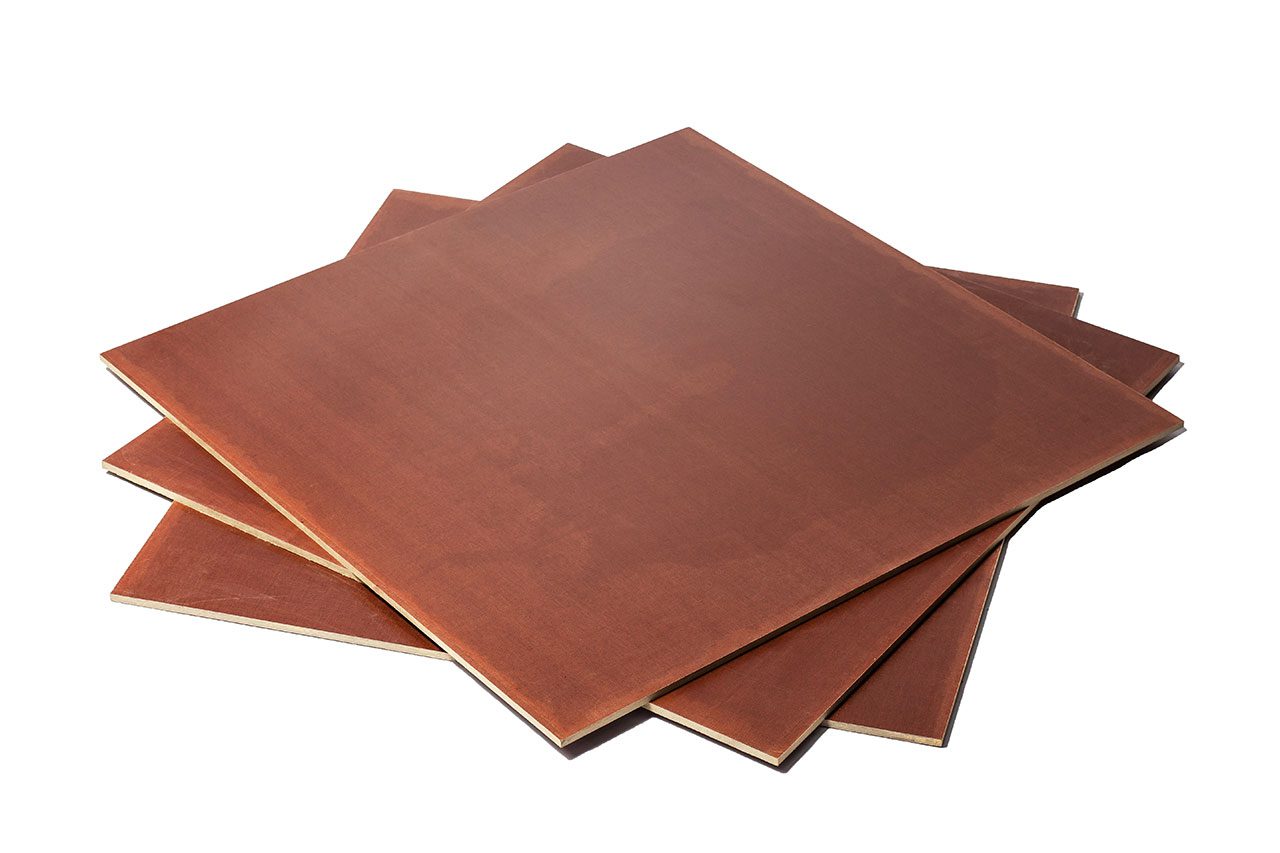

Текстолит конструкционный поставляется в листах толщиной от 0,5мм до 110,0мм. Размеры листов зависят от толщины и марки Текстолита. Подробную информацию о размерах Вы найдете в нашей электронной информационной системе www.

agent-itr.ru.

ИЗГОТОВЛЕНИЕ ДЕТАЛЕЙ ИЗ ТЕКСТОЛИТА

Текстолиты поддаются любым видам механической обработки. Причем текстолит гораздо легче подвергается механической обработке в сравнении со Стеклотекстолитом, за счет содержания хлопчатобумажных тканей, не таких абразивных, как стеклянные ткани в Стеклотекстолите. Оборудование и инструменты, предназначенные для обработки древесины, могут быть использованы для изготовления деталей из Текстолита. Принимайте во внимание низкую теплопроводность Текстолита и обеспечьте хороший отвод тепла.

ФИЗИКО-МЕХАНИЧЕСКИЕ, ЭЛЕКТРИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ХАРАКТЕРИСТИКИ ТЕКСТОЛИТА КОНСТРУКЦИОННОГО Вы найдете в файле ниже.

файлы для скачивания

• ТЕКСТОЛИТ КОНСТРУКЦИОННЫЙ технические характеристики 235.58 Кб

Текстолит ТМ

• Продукция
• ИНЖЕНЕРНЫЙ ПЛАСТИК
• Текстолит ТМ

Текстолит — ламинат, изготавливаемый в виде листов хлопчатобумажной ткани, пропитанной фенолформальдегидной резольной смолой. Для изготовления текстолита разных марок используются ткани разной плотности и плетения. Обычно применяют полотняные ткани полотняного переплетения основы и утка, в которых количество перекрывающихся основ утка не более. Иногда также применяют ткани атласного переплетения с меньшим перекрытием уточных основ, что увеличивает прочность материала на разрыв. Характер плетения оказывает существенное влияние на другие свойства текстолита: ударную вязкость, устойчивость к раскалыванию и другие. По толщине используемые ткани делятся на легкие (до 150 г/м2), средние (до 300 г/м2) и тяжелые (свыше 300 г/м2).

Свойства и применение печатной платы. Текстолит

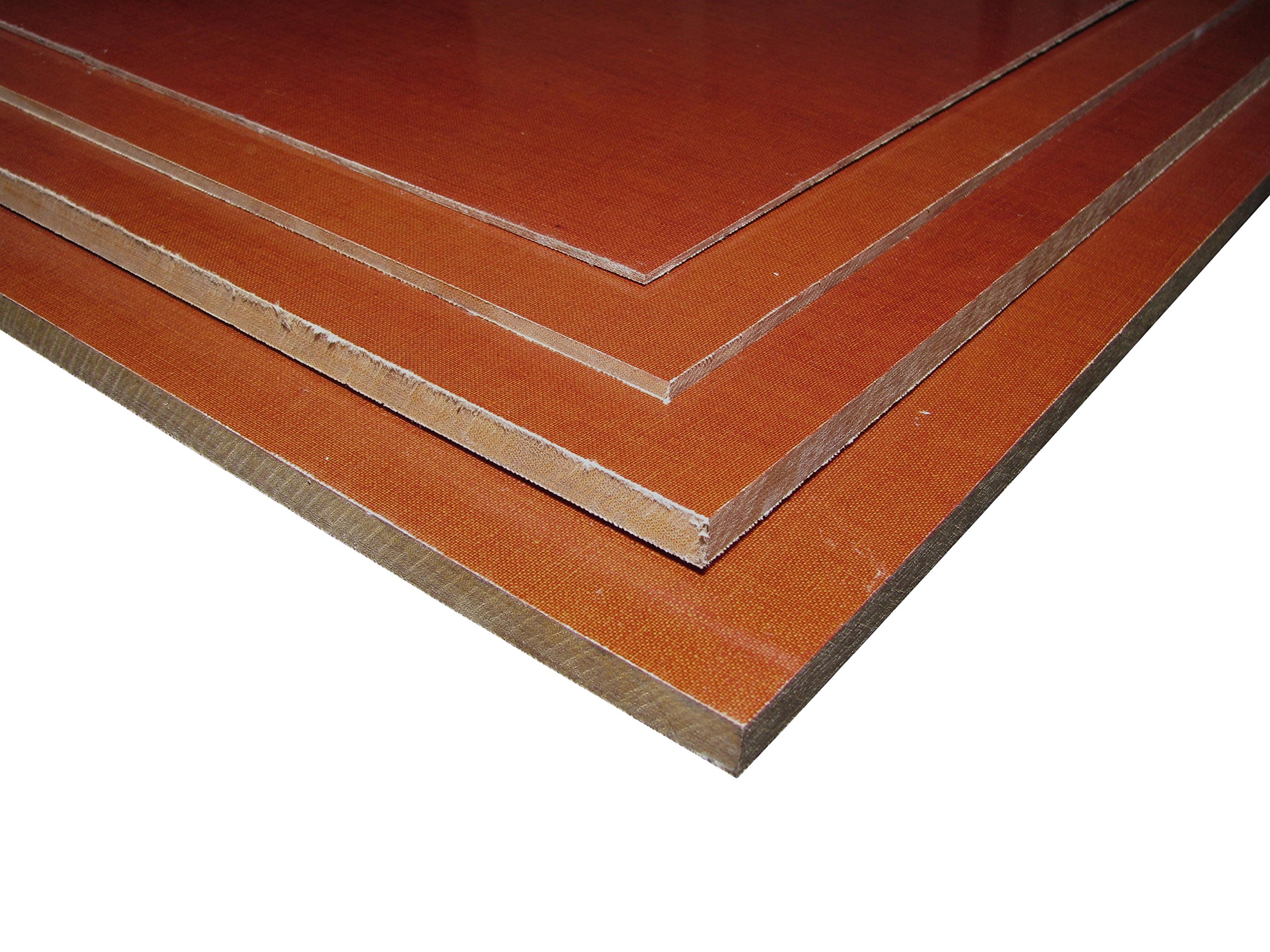

выпускается в виде листов разной толщины (от 0,2 до 100мм) разной длины и ширины. Текстолит каждой марки имеет свои приоритетные цели. Печатные платы декоративных марок PT, PTC Class и Class изготовляют толщиной от 0,5 до 70 мм с гладкой светло-коричневой или темно-коричневой поверхностью. Текстолит марок А и Б является электротехническим материалом.
Свойства текстолита зависят от типа ткани. Материал на основе тяжелой ткани имеет более высокую прочность, чем материал на основе ткани, но по другим параметрам уступает ему. Прочность материала пропорциональна количеству слоев ткани на единицу толщины материала. Самые высокие значения получаются при соотношении смолы и ткани 1:1 или близком. Свойства материала влияют на условия прессования. Высокое давление при содержании смолы 42-48% приводит к получению материала с более низкими физико-механическими свойствами. Текстолит имеет высокую прочность на сжатие, ударопрочность и ударопрочность лучше, чем гетинакс, но несколько уступает по электроизоляционным свойствам. Свойства листов неодинаковы в продольном и поперечном направлениях, так как прочность ткани превышает прочность на основе утка. Прочность на сжатие и прочность на изгиб значительно выше в направлении, перпендикулярном слоям. Прочность на разрыв зависит от прочности соединения слоев ткани. Эта величина определяет способность материала к механической обработке.

Водонепроницаемость и устойчивость к растрескиванию часто снижаются при нарушении пропитки и сушки ткани, а также отжиме. Повышенная влажность пропитанной и высушенной ткани и пересушка (уменьшение растворимой части смолы) и недостаточное содержание смолы — основные причины снижения прочности склеивания слоев ткани. 9Печатные платы 0013 могут эксплуатироваться длительное время при температуре 90-105˚С под нагрузкой 50-60% от предела прочности, определяемого при температуре эксплуатации.
Замена хлопка нейлоном позволяет получить материал, обладающий хорошими электроизоляционными свойствами и высокой устойчивостью к влаге и плесени. Такой материал обладает высокой ударной вязкостью и выдерживает механические воздействия.
