Технология строительства фундамента: Технологии строительства фундамента

Технология строительства плитного фундамента



Строительство дома всегда очень ответственное мероприятие, в особенности, если решено обойтись без привлечения специалистов. В этом случае велика вероятность ошибок из-за отсутствия опыта, и поэтому перед началом работ необходимо изучить все тонкости каждого этапа.


Любое строительство начинается с фундамента, и потому следует в первую очередь заняться освоением процесса его создания. Самым надежным из всех оснований является плитный фундамент, однако, технология его возведения не самая простая. В том случае если принято решение обустроить именно его своими силами, необходимо максимально полно ознакомиться с процессом и заранее выяснить, какие ошибки чаще всего допускают при строительстве такого основания.


Без этого, при отсутствии нужного строительного опыта, велик риск изготовить фундамент, который не сможет выдержать вес постройки, от чего потребуется срочный ремонт или замена основания.

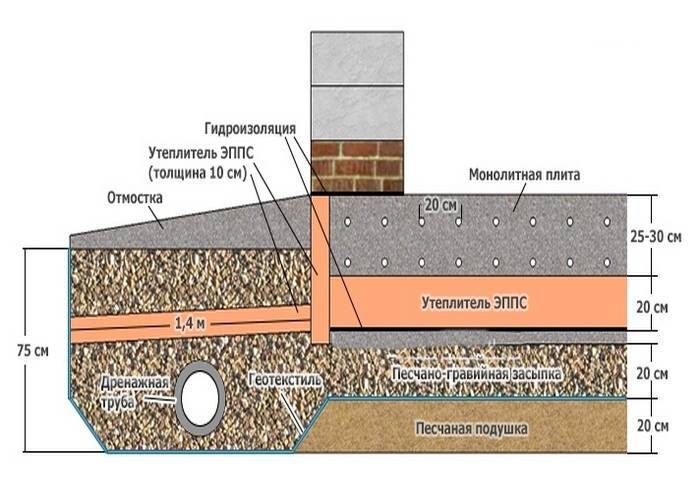

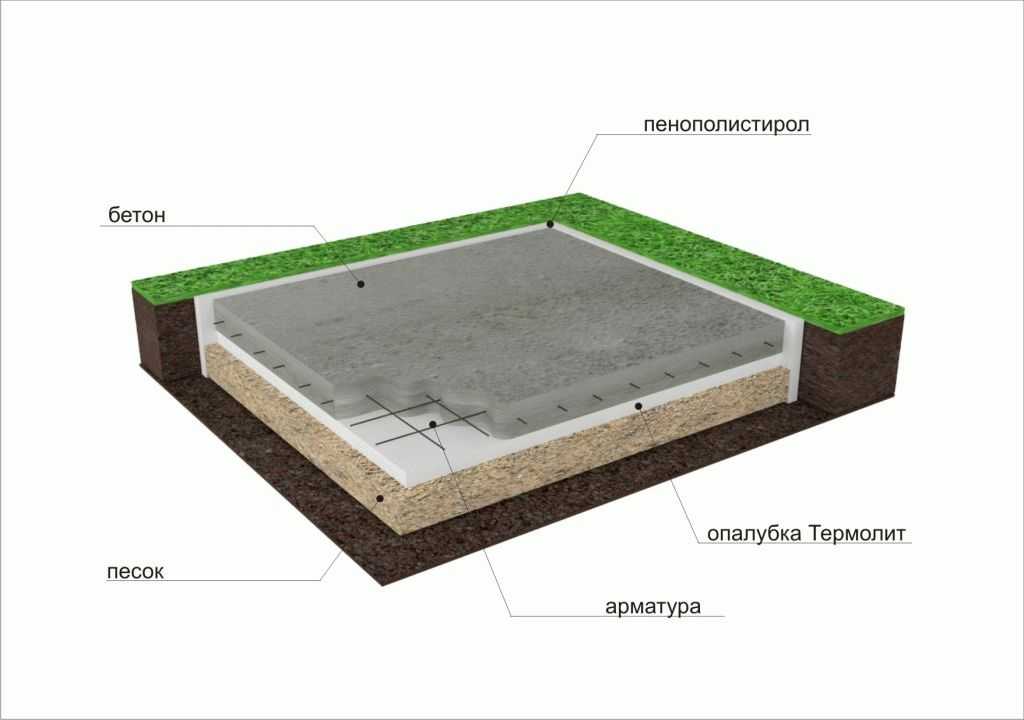

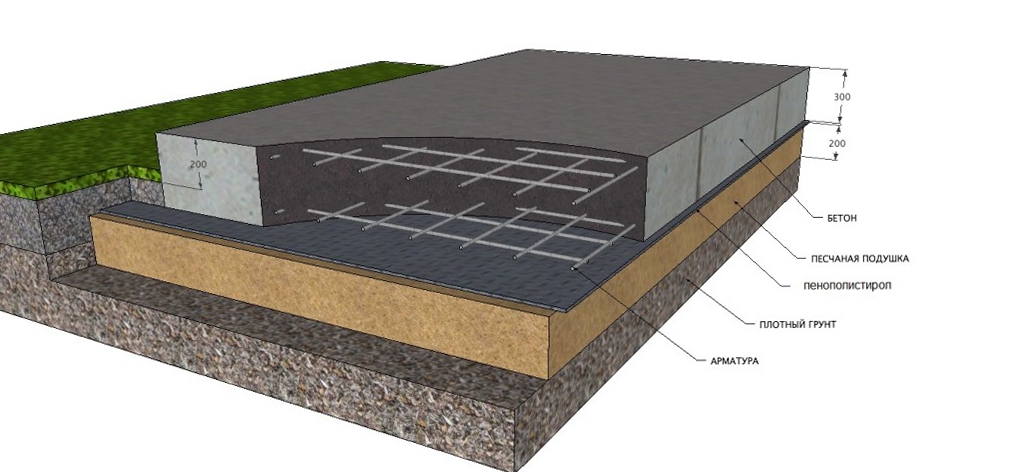

Классический плитный фундамент



Когда строится монолитный плитный фундамент, важно выполнять работы в строгой последовательности, не пропуская ни одного этапа.

Любая неточность при строительстве приведет к плачевным последствиям. Если разделить весь процесс на этапы, то их будет несколько:



  • •    разметка участка;
  • •    земляные работы;
  • •    подготовка к заливке;
  • •    заливка бетона.


Самой трудоемкой частью в этом деле является подготовка к заливке. Технология плитного фундамента требует проведения на этом этапе различных работ.




В самом начале участок размечают, ориентируясь на составленный заранее план. После чего выкапывают котлован. Делать это быстрее и легче с привлечением экскаватора, но если такой возможности нет, то выкопать котлован можно и самостоятельно, но только, конечно же, не в одиночку. После того как он вырыт, можно переходить к этапу подготовки к заливке.


Для начала на дне обустраивается песчаная подушка, которая тщательно утрамбовывается. Обычно достаточно ее толщины в двадцать сантиметров.

Оптимальным же вариантом является песчано-гравийная подушка. Ее поверхность заливают бетонной стяжкой толщиной в десять сантиметров. Дальнейшие работы продолжаются только после полного затвердевания бетона.

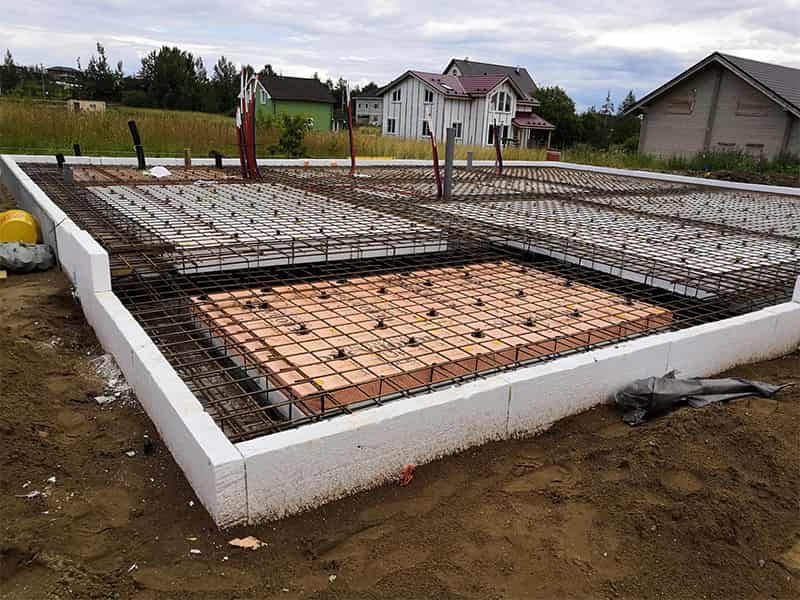

Далее проводят гидроизоляцию, для чего применяют рулонный материал. Когда он расстелен, переходят к укладке арматуры. Технология строительства плитного фундамента требует использования прутьев с диаметром в десять – двенадцать миллиметров. Для арматурного каркаса в этом случае применять вязальную проволоку необязательно и можно воспользоваться сваркой.




После того как работы по армированию завершены, монтируют опалубку. Ее тип выбирают по собственному желанию. Когда опалубка готова – заливают бетон. В это время важно не допустить образование пустот, которые в дальнейшем будут снижать качество основания дома.

Ленточный фундамент и плита


Не всегда можно и нужно возводить классическое основание монолитную плиту. В ряде случаев более удобным вариантом является ленточно-плитный фундамент, технологию строительства которого также требуется знать.


Первый вариант такого основания – заливка монолитной плиты внутри ленточного фундамента. В этом случае проведение работ ничем практически не будет отличаться от заливки классической плиты.


Другой же вариант – это тот, когда ленточный фундамент строится с применением железобетонных плит. При этом основание получается не монолитное, а сборное. Применяют для ленточного фундамента в таком случае чаще всего железобетонные плиты, соответствующие ГОСТу 13580 85. Произведенные в заводских условиях они не преподнесут в процессе эксплуатации неприятных сюрпризов.







Достоинство подобного основания в том, что не придется ожидать затвердевания бетона, и следовательно перейти к строительству дома можно будет значительно быстрее. Главное при строительстве не экономить на плитах и не приобретать материал ненадлежащего качества.

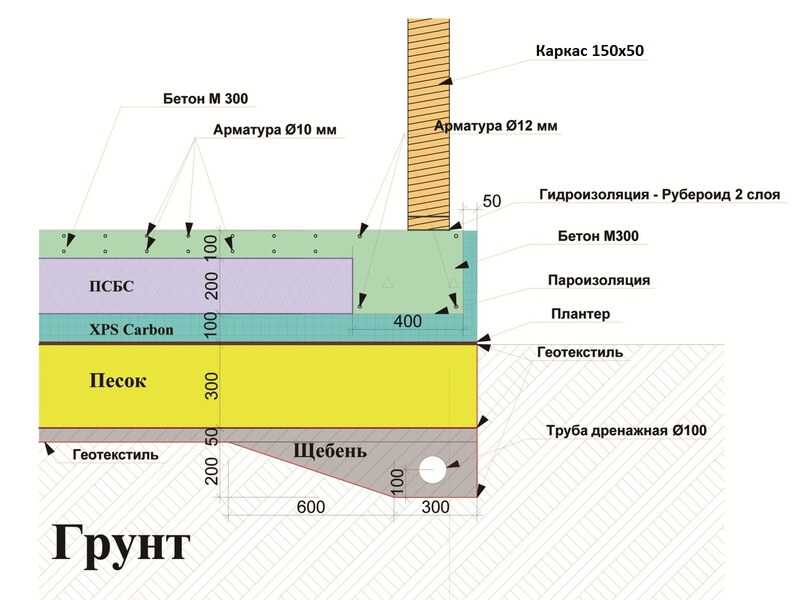

Как рассчитать толщину?


Приступая к строительству монолитного фундамента плиты, необходимо не только грамотно провести все работы, но и правильно рассчитать его толщину. Если это не будет сделано, то основание, не справившись с весом постройки, будет повреждено, что приведет к порче всей постройки. Без расчета толщины плиты фундамента можно строить только в том случае, если ее заведомо сделать очень мощной, но это обойдется достаточно дорого, так как строительные материалы не дешевы.




Для того чтобы точно знать, какой должна быть плита, удобно обратиться к специалистам, которые, применяя все необходимые для этого и сложные для не занимающегося подобными расчетами человека формулы, подберут оптимальный вариант. Конечно, эти услуги потребуют дополнительных затрат.


Однако можно произвести все расчеты толщины фундамента плиты и самостоятельно при помощи специального калькулятора. При таком варианте результат не будет абсолютно точным, но достаточным для строительства загородного дома из не самых тяжелых материалов. Учитывая это, проводить расчет толщины фундамента монолитной плиты самостоятельно при возведении очень тяжелой постройки нежелательно. В этой ситуации обращение к специалистам обязательно.


Качественно изготовленный плитный фундамент обеспечит постройке надежное основание на долгие годы, без необходимости в ремонте и тем более замене. Учитывая это, в процессе строительства фундамента недопустимо экономить на материалах и помощи профессионалов. Дело в том, что сбереженные неправильными действиями или применением некачественных материалов деньги в дальнейшем потребуются на ремонт, который окажется значительно дороже добросовестного строительства.

Авторские информационные статьи о строительстве от компании ВФ СТРОЙ

В статье рассматриваются основные аспекты проведения фундаментных работ с учетом особенностей проекта строения, топографии местности, типов грунта, глубины промерзания и других немаловажных параметров, влияющих на качество и долговечность фундамента загородного дома.

Неважно, о типовом или эксклюзивном проекте идет речь, — в любом случае необходимы компетентность и тщательность проведения инженерно-геологических изысканий, в процессе которых исследуются свойства грунтов на площадке предполагаемого строительства.

Увы, можно привести массу примеров, когда у соседей постройки стоят нормально, а у новичка вдруг оседает угол. Так что проверьте грунты. Как правило, отбор грунта осуществляется с помощью ручного зонда в шурфах глубиной до 5 м для малоэтажного деревянного дома и до 7-10 м — для кирпичного или каменного. Шурфов требуется не менее четырех (в первую очередь по углам будущего строения).

Для правильной привязки проекта к местности нужен целый ряд показателей, среди которых — тип грунта, глубина его промерзания и насыщенность почвенными водами, уровень грунтовых вод (УГВ), рельеф поверхности и т. д. Ну и конечно, при осуществлении работ нулевого цикла крайне важен профессионализм мастеров. Ведь отклонения от проекта, скрытые от глаз в земле, на первых порах могут внешне ничем себя не проявлять.

И лишь через некоторое время выяснится, что, например, гранитный щебень при заливке ленточного фундамента был заменен известковым, а железобетонные блоки — блоками из вспененного бетона.

Даже при покупке уже готового коттеджа надо попытаться взять пробы фундаментной кладки (с согласия владельца, конечно) и с помощью специалиста проверить правильность выполнения работ нулевого цикла.

А уж при новом строительстве проконтролировать качество проектного решения и возведения фундамента сам бог велел. Лишь в этом случае владелец может быть спокоен за надежность опоры дома после юридического оформления купчей или после того, как проектировщики и строители забудут о своем творении по истечении двух гарантийных лет.

На большей части территории России зимой грунт промерзает на значительную глубину. Она зависит не только от географических координат местности, но и от уровня грунтовых вод. Ведь повышенная влажность в сочетании с минусовой температурой грунта и является причиной его промерзания. А поскольку, превращаясь в лед, вода увеличивается в объеме приблизительно на 10%, возникает подъем (пучение) слоев почвы в пределах глубины промерзания.

Грунт стремится вытолкнуть фундамент из земли в зимний период и, наоборот, «затягивает» при таянии льда весной. Причем это происходит неравномерно по периметру фундамента и может повлечь за собой его деформацию и даже появление трещин, а те — разрушение. Силы вспучивания способны приподнять почти любой коттедж, правда в разных местах участка с разной интенсивностью (около 120 кН на 1 м2). Обуздать их можно только грамотным исполнением фундамента.

Все типы грунтов принято разделять на две большие группы: грунты пучинистые и непучинистые. К пучинистым относят глинистый, песчаный пылеватый и мелкий, а также крупномоно- блочный, содержание глинистого заполнителя в котором превышает 15%. Песчаный пылеватый грунт с высокой влажностью называют плывуном и не используют в качестве основания из-за его низкой несущей способности. Крупномоноблочные грунты с песчаным заполнителем, пески гравелистые, крупные и средние, не содержащие глинистых фракций, считаются непучинистыми при любом УГВ.

В случае строительства на пучинистом грунте всегда руководствуются нормативной (расчетной) глубиной промерзания. Так, для Московской области она не бывает менее 1,5 м.

Конструкция фундамента, когда его нижняя плоскость (подошва) опирается на слои никогда не промерзающего грунта, эффективна лишь при нагрузке свыше 120 кН на 1 пог. м ленточного фундамента, то есть для довольно тяжелых кирпичных и каменных 2-3-этажных строений. При легких стенах из бруса, обшиваемого деревянного каркаса, вспененного бетона нагрузка составляет лишь 40-100 кН/пог. м. А значит, силы прилегающих слоев грунта, действующие на фундамент при пучении, могут все равно вызвать его деформацию, но уже за счет сил трения. Кроме того, в случае нетяжелых домов несущая способность глубокого фундамента зачастую используется лишь на 10-20%, то есть 80-90% материалов и средств, вкладываемых в работы нулевого цикла, расходуются впустую.

Поэтому для немассивных домов напрашивается другое решение проблемы: заложить незаглубленный или мелкозаглубленный фундамент прямо в промерзающий слой грунта, но выше чем УГВ. В отдельных случаях применяемая конструкция представляет собой жесткую раму, которая каждый год в зимне-весенний период «плавает» вместе с относительно легким домом. С 1987 г. по такой технологии построены тысячи малоэтажных зданий по всей стране. При этом по сравнению с заглубленным фундаментом расход бетона сокращается на 50-80%, а трудозатраты — на 40-70%. Для Подмосковья даже разработаны «Территориальные строительные нормы ТСН МФ-97 МО» на проектирование, расчет и устройство таких фундаментов, с успехом использующиеся многими строительными организациями. Шаг вполне оправдан: территория Московской области почти на 80% состоит из пучинистых грунтов. Согласно этим нормам, подошву фундамента располагают на глубине всего 0,5-0,8 м относительно проектной отметки поверхности (вместо традиционных 1,5-1,7 м).

При выборе площадки для проведения нулевого цикла предпочтение следует отдавать участкам с практически непучинистыми или наименее пучинистыми грунтами, однородными по глубине той части промерзающего грунта, которая будет использована в качестве основания фундамента. Перед заливкой устраивают выравнивающую подушку высотой hп = 0,3-0,5 м из непучинистого материала (смесь гравелистого, крупного или средней крупности песка с мелким щебнем или котельным шлаком), которая во влажном грунте играет еще и роль дренирующего слоя. В случае мелкозаглубленного фундамента она может быть как врезной, так и устраиваемой прямо на поверхности.

За обрезом фундамента и гидроизоляцией, необходимой для предохранения от капиллярной влаги, следует цоколь высотой не менее 0,5 м. Цоколь выполняют из негигроскопичного материала — бутобетона, естественного камня, красного обожженного полнотелого кирпича или железобетона. Причем наиболее практичен последний с затиркой наружной стороны жидким раствором сразу после распалубки.

Завершает нулевой цикл отмостка вокруг дома шириной до 1,5 м с уклоном наружу. Она не только защищает фундамент от осадков и почвенных вод, но и выполняет декоративную функцию при благоустройстве участка. Отмостку делают трехслойной: мягкая утрамбованная глина, затем щебень или битый кирпич, сверху — цементный раствор или асфальт.

Мелкозаглубленный фундамент

Конструктивную схему мелкозаглубленного фундамента следует определять только после инженерного расчета возможных деформаций грунтового основания (в особенности для средне-, сильно- и чрезмерно пучинистых грунтов). Эти деформации должны быть меньше допустимых значений для выбранной конструкции здания. Поэтому надземная часть дома рассматривается не только как нагрузка, но и как активный элемент конструкции: чем выше жесткость постройки, тем меньше относительные деформации грунтового основания.

Материал стен дома напрямую связан с пучением грунта: чем оно меньше, тем разнообразнее спектр их материалов. Но есть одно исключение: при отсутствии пучения возможен самый дешевый мелкозаглубленный фундамент — столбчатый, а стены при этом могут быть только из дерева. Ленточный же фундамент выдержит дополнительную облицовку поверхностей кирпичом или стены из вспененного бетона, керамзитобетона, кирпича. Слабое пучение для сохранения такого же разнообразия вынуждает создать под фундамент выравнивающую подушку. И в первом и во втором случае размеры фундамента для коттеджей с кирпичными стенами обычно ограничивают величинами 8 х 8 м. А вот при среднем пучении даже использование забивных блоков не позволит сделать стены кирпичными — только имитация облицовкой в полкирпича. Сильное и чрезмерное пучение грунта ограничивают выбор материала стен деревом. Да и то брус возможен лишь при использовании забивных блоков с монолитной платформой, а без нее — лишь обшиваемый деревянный каркас.

Выбор материала для мелкозаглубленного ленточного фундамента тоже зависит от пучения грунта. При чрезмерном пучении пригоден лишь монолитный железобетон. При сильном — монолитный железобетон или железобетонные блоки, жестко соединенные между собой. При среднем — монолитный бетон или бетонные блоки, уложенные в перевязке на растворе. И наконец, при слабом — монолитный бетон или бетонные (керамзитобетонные) блоки, уложенные свободно, без соединения друг с другом, а также бутобетон, цементогрунт или бут. Следует особо отметить, что при среднем, сильном и чрезмерном пучении ленточный фундамент должен представлять собой единую раму, образованную жесткой системой пересекающихся лент. А если жесткость стен здания окажется недостаточной, следует предусмотреть и железобетонные пояса в уровне перекрытий.

Заглубленный фундамент

При тяжелых несущих стенах коттеджа самым надежным является «старый дедовский способ» — монтаж монолитного железобетонного фундамента с подошвой ниже глубины промерзания грунта. Только эта конструкция обеспечит высокую устойчивость здания и симметричность как распределения нагрузки, так и деформации грунта. Результат — исключение перекосов и искривлений фундамента. «Вершина» этого способа — сплошная железобетонная плита («на века») под всей площадью дома, сочетающая функции фундамента и пола подвала, как обычно делается для зданий повышенной этажности. Естественно, такая конструкция — самая дорогая и трудная в монтаже, хотя и исключает необходимость делать подошву фундамента шире обреза, а стену подвала — слишком толстой. Нулевой цикл строительная организация завершит через 45-90 дней.

Закончив разметку, начинают рыть котлован. Перед заливкой фундамента паузы быть не должно, иначе трудно исключить разрыхление и осыпание грунта под воздействием осадков. Затем на глинистых грунтах делают бетонную подготовку основания толщиной не менее 0,1 м или устраивают гидроизоляцию из двух слоев гидростеклоизола, чтобы препятствовать впитыванию грунтом цементного молока и поднятию капиллярной влаги в будущем. Если грунт песчаный или супесчаный, его предварительно уплотняют, после чего делают гравийную подушку, заливаемую битумной мастикой. Затем заливают плиту и уж потом фундамент. Перед заливкой железобетонной плиты толщиной 0,25-0,3 м закладывают стальную сетку из арматуры марки Ж 10А III или Ж 8А III. Если в этом уровне размещают гараж, то ее толщину лучше увеличить до 0,5-0,6 м, а если бассейн, то его чашу и коммуникации бетонируют еще до начала оформления стен подвала.

Дешевле возвести монолитные, а не сборные стены. Только они должны быть не тоньше 0,3 м, а опалубку лучше сделать из струганной доски и водостойкой фанеры (толщина 20 мм). Так вы избежите последующего выравнивания поверхностей штукатуркой или затиркой. Для повышения надежности гидроизоляции часть опалубки можно сделать в виде прижимной стенки в полкирпича и оклеить изнутри рубероидом, стеклорубероидом или армобитепом в 2-3 слоя. Неплохи и монолитно-сборные стены с использованием типовых блоков марки ФБС 9. 3 (толщина 0,3 м). При этом стоимость конструкции уменьшится, поскольку более половины сборных блоков заменит монолитный бетон, который дешевле сборного. Использование стен из пустотных блоков сократит расход материала минимум на 35-40%. Для гидроизоляции стен подвалов их чаще всего либо обмазывают битумной мастикой, либо оклеивают гидростеклоизолом. Способ относительно дешевый, но качество не лучшее.

Устройство гидроизоляции фундамента

Наверное многие видели на стенах недавно сданных в эксплуатацию зданий трещины. Не совсем обязательно, что они образовались как результат низкого качества строительных работ. Как правило, появление большинства из них обусловлено недостаточно продуманным устройством гидроизоляции основы здания – фундамента. Общеизвестно, вода – первый его враг, поэтому пред началом серьезного строительства предварительно проводят геологические исследования на предмет глубины залегания грунтовых вод. Даже жирная глина — эффективный гидроизолятор, не является абсолютным экраном для капиллярной влаги, которая может подниматься через ее слой более чем на 12 м. Вода провоцирует неравномерную осадку фундамента, что в последствие приводит к известным результатам. Особенно актуальна проблема для районов с континентальным климатом, где промерзание грунтов, а соответственно и постепенное разрушение поверхностных слоев фундамента в случае отсутствия надежной гидроизоляции неизбежно.

Прежде чем приступать к устройству гидроизоляции, необходимо определить какой из ее видов будет наиболее эффективным. По назначению гидроизоляцию можно разделить на антифильтрационную и антикоррозийную. Антифильтрационная гидроизоляция создается на неординарных объектах, где существует большая напорная нагрузка, высокий водородный показатель агрессивности влаги. Устройство ее осуществляется профильными специализированными компаниями, зачастую с формированием рельефа местности и дренированием почвы.

Антикоррозийная гидроизоляция используется повсеместно в тех или иных модификациях. Она в свою очередь различается по способу устройства на штукатурную, пропиточную, окрасочную, монтируемую, засыпную, оклеечную и т.д.

С использованием именно этих видов гидроизоляции фундамент здания обязан быть защищен в двух плоскостях: снизу, включая пол подвального помещения (если таковое имеется), и сбоку. Нижняя горизонтальная гидроизоляция устраивается на плоскости подушки фундамента. Как правило, для этого используют штукатурную гидроизоляцию на основе песчанно-цементных растворов, цементно-полимерных мастик, эмульсионных паст. Хорошо зарекомендовали себя такие материалы как «Гидротекс», «Гермопласт». Надежную гидроизоляцию пола можно обеспечить укладкой на песчанно-щебневую подготовку рулонных изолирующих материалов, таких как изоэласт, полиэтилен и др.

Не менее ответственным делом является устройство вертикальной гидроизоляции. В зависимости от влажности грунта она может быть окрасочной, оклеечной или комбинированной. До устройства ее необходимо сделать полную ревизию наружных боковых стенок фундамента: устранить возможные выбоины, раковины, шероховатости. Если фундамент блочный, необходимо тщательно заделать межблочные швы с применением штукатурной гидроизоляции. Вертикальная гидроизоляция производится окраской битумом за два раза, ПВХ – составами, возможно использование защитной водоотталкивающей пропитки Septovel, битуумно-латексной мастики БЛЭМ-20. Рынок предлагает множество материалов, в том числе и импортных, но они в 3 – 4 раза дороже отечественных. В случае необходимости в дополнение к обмазочной изоляции применяют рулонные защитные материалы такие, как изоэласт, техноэласт и рубероид тоже. При наличии у оконных проемов приямков, они также подлежат гидроизоляции.

В дальнейшем по всему периметру гидроизолированного фундамента производится обратная засыпка котлована жирной глиной в качестве дополнительного гидроизолятора.

Как завершающий этап полной гидроизоляции помещения устраивается гидроизоляция между стенами и фундаментом на уровне подготовки пола, что является еще одним барьером появлению возможных грибков и сырости.

Что такое фундамент в строительстве? Их функции и назначение

🕑 Время чтения: 1 минута

Содержание:

  • Что такое фундамент в строительстве?
  • Какова цель фонда?
  • Функции фундамента в строительстве
  • Требования к хорошему фундаменту

Что такое фундамент в строительстве?

Фундамент — это самая нижняя часть здания или гражданской конструкции, находящаяся в непосредственном контакте с грунтом, которая безопасно передает нагрузки от конструкции на грунт. Как правило, фонд можно разделить на два, а именно мелкий фундамент и глубокий фундамент. Неглубокий фундамент передает нагрузку на слой, находящийся на небольшой глубине. Глубокий фундамент передает нагрузку на более глубокую глубину под поверхностью земли. Высокое здание, такое как небоскреб, или здание, построенное на очень слабом грунте, требует глубокого фундамента. Если строящееся здание имеет план расширения в будущем по вертикали, то необходимо предусмотреть глубокий фундамент.

Рис.1. Фундамент здания в строительстве

Для устройства фундамента траншеи роют глубже в почву до достижения твердого слоя. Для укрепления основания фундамента в эту траншею заливают бетон. Эти траншеи объединены с арматурным каркасом для увеличения прочности фундамента. Выступающие наружу стальные стержни действуют как кости и должны быть соединены с основанием наверху. После правильной заливки фундамента можно приступать к строительству здания. Строительство фундамента может быть выполнено из бетона, стали, камня, кирпича и т. д. Выбор материала и типа фундамента для желаемой конструкции зависит от расчетных нагрузок и типа подстилающего грунта. Проект фундамента должен учитывать различные воздействия строительства на окружающую среду. Например, земляные и свайные работы, выполняемые для глубокого фундамента, могут привести к неблагоприятному нарушению близлежащего грунта и фундамента конструкции. Иногда это может вызвать проблемы с урегулированием соседней структуры. Такие эффекты должны быть изучены и приняты во внимание, прежде чем подвергаться таким операциям. Утилизация отходов от операций должна быть утилизирована надлежащим образом. Строительство фундамента должно быть сделано, чтобы противостоять внешней атаке вредных веществ. Фундамент каждой конструкции спроектирован таким образом, чтобы:

  • Подстилающий грунт под фундаментной конструкцией не разрушался при сдвиге
  • Осадка, возникшая во время первой сервисной нагрузки, или должна быть в пределах
  • Допустимое опорное давление можно определить как давление, которое грунт может выдержать без разрушения.

Какова цель фонда?

Фундаменты предусмотрены для всех несущих конструкций в следующих целях:

  • Фундамент – главная причина стабильности любой конструкции. Чем прочнее фундамент, тем устойчивее конструкция.
  • Надлежащее проектирование и строительство фундаментов обеспечивают надлежащую поверхность для разработки основания на надлежащем уровне и на твердом основании.
  • Специально разработанное основание помогает избежать бокового смещения опорного материала.
  • Надлежащий фундамент равномерно распределяет нагрузку на поверхность кровати. Такой равномерный перенос помогает избежать неравномерной осадки здания. Дифференциальная осадка является нежелательным строительным эффектом.
  • Фундамент служит для полного распределения нагрузки от конструкции на большую площадь основания, а затем на грунт под ним. Эта нагрузка, передаваемая на грунт, должна находиться в пределах допустимой несущей способности грунта.

Функции фундамента в строительстве

Исходя из назначения фундамента в строительстве, к основным функциям фундамента можно отнести следующие:

  1. Обеспечение общей поперечной устойчивости конструкции
  2. Фундамент выполняет функцию обеспечения ровной поверхности для строительства основания
  3. Распределение нагрузки осуществляется равномерно
  4. Интенсивность нагрузки снижается до безопасной несущей способности грунта
  5. Эффект движения почвы сопротивляется и предотвращается
  6. Вопросы размыва и подкопа решаются устройством фундамента

Требования к хорошему фундаменту

Проектирование и строительство хорошо работающего фундамента должны соответствовать некоторым основным требованиям, которые нельзя игнорировать. Они есть:

  1. Конструкция и конструкция фундамента выполнены таким образом, чтобы он мог выдерживать, а также передавать постоянные и действующие нагрузки на почву. Этот перенос должен быть осуществлен без каких-либо расчетов, которые могут привести к любой форме проблем со стабильностью конструкции.
  2. Дифференциальную осадку можно избежать, используя жесткое основание для фундамента. Эти проблемы более выражены в областях, где наложенные нагрузки неравномерны по своей природе.
  3. В зависимости от почвы и площади рекомендуется иметь более глубокий фундамент, чтобы он мог защитить от любых повреждений или бедствия. В основном это вызвано проблемой усадки и набухания из-за изменений температуры.
  4. Выбранное место для фундамента должно быть зоной, на которую не влияют будущие работы или факторы.

Подробнее: Типы фундаментов зданий и их использование в строительстве Типы глубоких фундаментов, используемых в строительстве, и их использование
