Бревенчатый дом по канадской технологии рубки | Своими руками

Содержание ✓

• ✓ КАНАДСКАЯ ФАБРИКА
• ✓ ТЕХНОЛОГИЯ POST® BEAM
• ✓ КАНАДСКАЯ РУБКА — ПРОЦЕСС СТРОИТЕЛЬСТВА
• ✓ ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ПЕЧИ КАНДАЛЯ
• ✓ Технология сруба канадского дома — фото

Технология Hybrid Post® Beam, появившаяся в Канаде всего около 20 лет назад, объединила традиционную канадскую рубку и технику возведения каркасных конструкций из бревен Post® Beam, значительно расширив архитектурный дизайн фасадов.

В самом простом варианте использования гибридной технологии цокольный этаж строится с применением классического канадского сруба, а мансарда и крыльцо дома обрамляются Стойка ® Брус . Однако в последнее время оба метода строительства все чаще совмещают в пределах одного этажа.

КАНАДСКИЙ ЗАВОД

Деревянное домостроение в Северной Америке своим происхождением обязано выходцам из Старого Света, использовавшим европейские традиции и методы строительства.

В новой технологии (первый регламентирующий ее стандарт датирован 1976 годом, последний – 2012 годом) за основу была взята система маркировки, конструкция соединения и принципы борьбы с усадкой из норвежской системы лесозаготовок, но каркас изготавливался не из лафета, а из круглого бревна.

Таким образом, канадских вырубок считаются своеобразным симбиозом норвежского и русского способов выполнение угловых соединений.

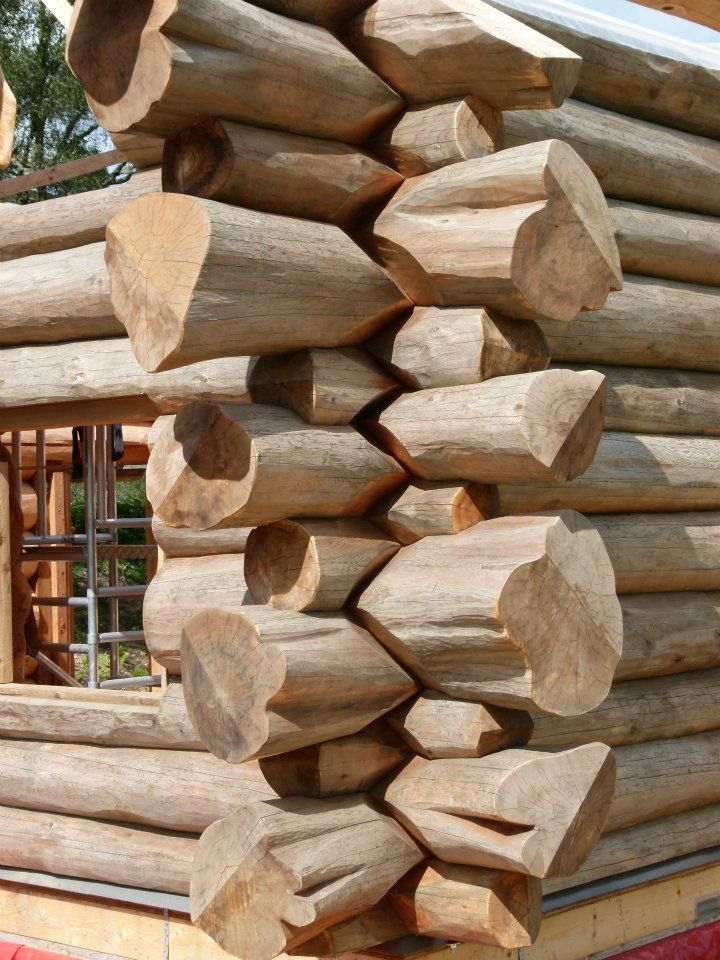

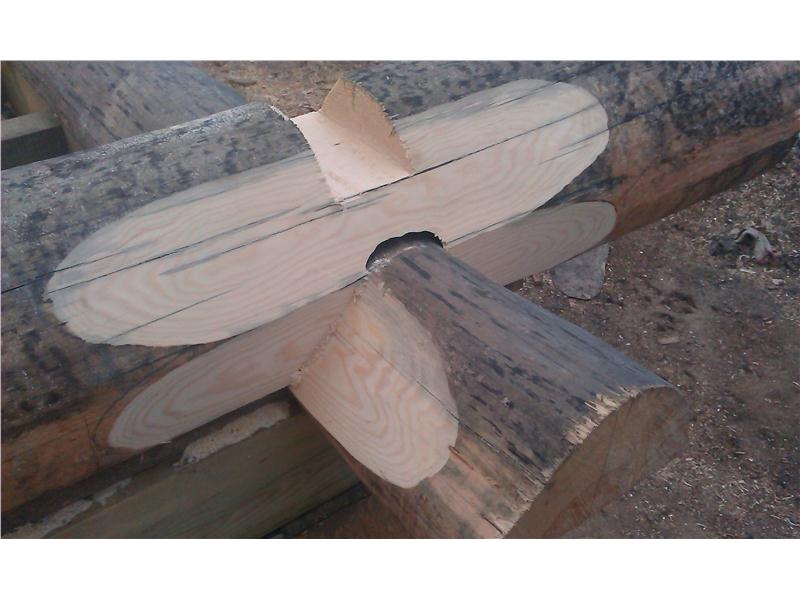

Канадская чашка имеет форму трапециевидного седла. На верхней части нижнего бревна вязки выполняются два замаха под углом D5-500 (точная величина зависит от диаметра).

Минимальная длина качелей – два диаметра бревна, максимальная ширина верха посадочного места – 90 мм. В верхнем бревне сопряжения прорезается соответствующий по форме паз, глубина которого должна быть больше высоты посадочного места не менее чем на 25 мм.

В результате над вершиной соединения нижнего бревна с верхним образуется так называемый седловидный зазор, который исчезает при усадке ответных колец в результате усадки древесины. Канадцы давно ограничились такой чашкой, позволяющей получить достаточно прочное и плотное самомонтажное соединение года с названием «в седле». Но у него был один недостаток — он не спасал древесину от скручивания при высыхании.

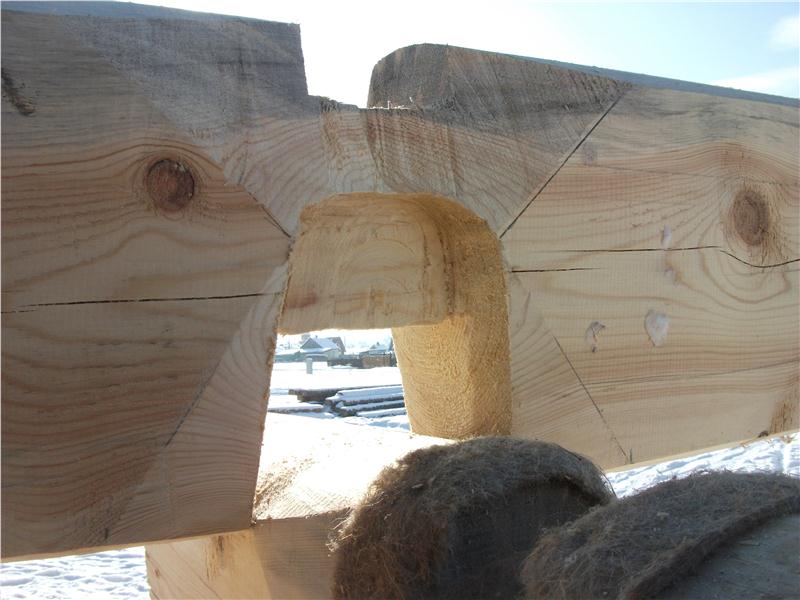

Именно поэтому позже в конструкцию замка был введен специальный шип, вырубленный в чаше верхней вязки бревна, а на вершине седла нижней имеется соответствующий паз. (По мнению некоторых специалистов, шип также способствует уменьшению продувки угловых соединений, но не все согласны с этим тезисом). Потом было еще одно нововведение — седельный замок был сделан не только в верхней, но и в нижней части бревна, за счет чего получается так называемая ромбовидная чаша. В результате на сегодняшний день существует три варианта присоединения к канадской чашке: с затёсами («в седло»), с затёсами и шипами, а также с верхними и нижними витками и шипами.

Еще одной особенностью канадской рубки является оригинальная форма продольных пазов в стыковых бревнах. Так, в нижней части верхнего бревна прорезан двойной паз (дубблуг) в виде буквы W, а в верхней части нижнего — одинарный паз (выгрув) в виде буквы V.

Правда, отечественные плотники, постепенно осваивающие новую для себя технологию, отказались от использования и тех, и других, заменив эти канавки лунным полукруглым пазом, более привычным для русской рубки, но с острыми нижними кромками (как в финской или норвежской рубке ), что позволяет надежно прикрыть внутреннюю часть паза от непогоды амулетным утеплителем. Ширина этого паза, как правило, составляет минимум 12 см, но может доходить до % от диаметра бревна, что делает соединение намного теплее, чем в канадском варианте.

Виды угловой резки

1. Русская рубка в охлопе

Соединительная чаша расположена в нижней части верхнего бревна, что делает угловой стык более устойчивым к седиментации
2. Русская рубка в Курдюке

Имеет улучшенную чашу со специальным шипом — курдюком. На противоположной стороне бревна создается паз под шип следующего бревна
3.Норвежская вырубка с лафета

Напоминает вырубку в курдюке, но чаша образована наклонными шнурами, за счет чего при усадке дерева стык самоуплотняется под тяжестью крон
4.Канадская вырубка из бревен

Симбиоз норвежской и русской рубки в курдюке — на бревне сверху создают наклонные выползки и паз под шип, который находится в нижней чаше верхнего бревна

См. Также: Утепленные соты, пакетный брус и домостроение.

ТЕХНОЛОГИЧЕСКАЯ БАЛКА ®

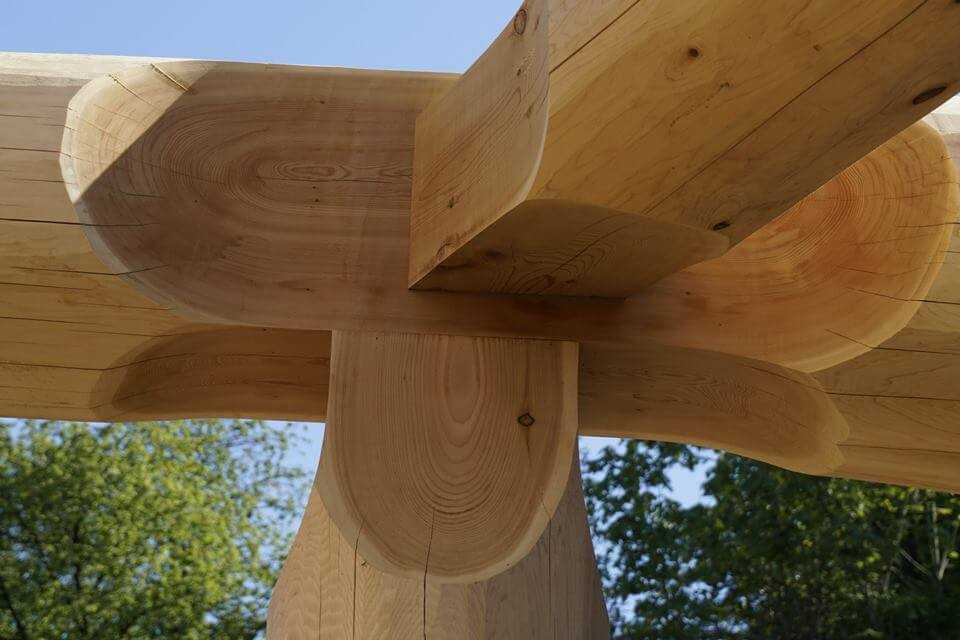

Сруб Canadian Post® Beam по сути является прямым потомком почти забытой ныне русской рубки в овраге (в столбе, в стойке, в замке), при которой каркас здания собирается из вертикальных столбов с выбранными пазами вдоль них. В последнюю горизонтально вставляются бревна, на концах которых предварительно вырезаются соответствующие шипы.

При этом в нижней части каждого горизонтального бревна делается продольный паз, заполняемый уплотнителем (мхом, паклей и др.), как и в других видах русской рубки. Но если в России пространство между бревенчатыми стеллажами обычно заполняли так называемыми плетями (тонкими верхушками стволов), и подобная технология применялась в основном для строительства неотапливаемых хозяйственных построек, то в Норвегии, а затем и в Канаде с успехом строились жилые дома.

Разница заключалась в том, что в Норвегии для заполнения промежутков между стеллажами использовали лафет, а в Канаде хватало бревен (их диаметр был не менее 300 мм).

А стойки в канадском варианте рубки стали мощнее — их диаметр физически не может быть меньше 400 мм, так как в зоне стыковки бревен насыпи на стеллажах необходимо делать прокосы шириной 200 мм. Использование бревен большого диаметра – это не только дань моде и красоте, но и возможность уменьшить количество венцов сруба, что, в свою очередь, позволяет уменьшить потери тепла через стены.

Следует отметить, что в технологии Post® Beam проемы между стойками можно заполнять не только бревнами, но и каркасными утепленными конструкциями, блоками (в том числе пенопластовыми материалами) и стеклом. Каркас стены прочно связан с не менее мощной стропильной конструкцией крыши, составляя с ней практически единое целое.

Слева: Канадская чаша – традиционный вариант. Имеется в виду заготовка рва («щеки») только на верхней части бревна. Подходит для соединения бревен любого диаметра и особенно для соединения бревен малого и большого диаметра
Справа: Canadian Diamond Bowl
На верхней и нижней части бревна делаются накладки, в результате получается более трудоемкое, но необыкновенно красивое соединение. Подходит только для соединения бревен большого диаметра

КАНАДСКАЯ РУБКА — ПРОЦЕСС СТРОИТЕЛЬСТВА

Изготовление необходимых элементов и предварительная сборка дома, при строительстве которого совмещена как бревенчатая, так и каркасная технология, производились на специально оборудованной строительной площадке, расположенной вблизи лесозаготовительных площадок.

Таким образом, можно было не только подобрать наиболее подходящие заготовки для каждого элемента конструкции, но и контролировать работу плотников на всех этапах, а кроме того использовать грузоподъемную технику без ограничений по времени. Но главное преимущество такой организации работ заключается в следующем.

Здания такого типа строятся с использованием не только канадских чашек, но и пазов и шипов самых разнообразных форм и размеров, которые необходимо тщательно и (пока долго) проводить и тщательно подгонять друг к другу, иначе дом будет невозможно собрать.

Именно поэтому изготовление элементов каркаса и рамы и предварительная сборка растягиваются на многие месяцы. Однако заказчик не присутствует на подготовительном этапе, а лишь наблюдает, как из его бревен буквально за несколько дней собираются срубы будущего дома.

По окончании работ строители разметили каждый элемент конструкции и составили схему сборки (является необходимым приложением к договору подряда). Затем каркас демонтировали, упаковали и перевезли на площадку заказчика, где снова собрали, но уже на фундаменте, представляющем собой монолитную плиту.

Каркас крепился на деревянных дюбелях, придающих жесткость конструкции стены. При монтаже кровли использовались технологические приемы и детали, позволяющие элементам стропильной системы свободно скользить относительно бревенчатых стен при усадке каркаса.

Ход строительства дома из бревен сибирского кедра диаметром от 35 до 100 см подробно представлен на фотографиях, поэтому мы прокомментируем только оставшийся за кадром этап возведения крыши. Поверх стропил соорудили сплошной настил из досок, получив таким образом потолок.

Через пароизоляцию с шагом 60 см прорезали доски сечением 200*50 мм, укладывая их на узкую кромку. В полость между плитами послойно укладывались плиты теплоизоляции из минеральной ваты общей толщиной 200 мм, покрытые паропроницаемой мембраной, которая прижималась к ламелям пазами стабилизатора поперечной устойчивости сечением 50*. 50 мм. Затем к контррейкам крепилась деревянная рейка из бруса сечением 100 х 25 мм, предварительно обработанная антисептическим составом, а настил выполнялся из металлочерепицы выбранного хозяевами цвета.

Читайте также: Как уменьшить усадку дома из дерева

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ КАНДАЛЬНОЙ ПЕЧИ

Как мы уже отмечали, в последнее время в нашей стране наблюдается повышенный интерес к канадской рулевой рубке и родственным технологиям Post® Beam и Hybrid Post® Beam, которым опубликовано много похвал. Конечно, у этих методов есть определенные преимущества, но не все они абсолютно бесспорны. Начнем с достоинств самой канадской стрижки, в первую очередь с ее несомненного преимущества.

В канадской чаше двусторонние зачистки выполняются только в нижнем бревне. В результате получается конусообразный «седло»-мон, самоуплотняющийся по мере высыхания древесины. Такое решение исключает появление щелей в углах рамы и избавляет от необходимости повторной зачеканки.

А вот с другими тезисами вполне можно поспорить.

Канадская чаша – более прочное и теплое соединение, чем русская чаша.

Если сравнивать с обычной круглой миской, разрезанной в панцире или в осьминоге, то канадка действительно крепче. Однако такие врубки, как в курдюке или в охлопе с врезкой по прочности, ничуть ему не уступают, а врезка в крючок даже превосходит.

Если говорить о «теплоте» соединения, то при диаметре бревна в 300 мм толщина древесины в месте стыка бревна в канадской чашке в самом узком месте не превышает 200-250 мм. Ширина утеплителя в межосевом зазоре в этой зоне не более 70 мм. Толщина слоя древесины при соединении с русской чашей почти равна диаметру бревна. Последний утеплен по всей площади. Так какое из двух соединений теплее?

Следующее утверждение: это требует меньше времени для выполнения. Да, трапецию с почти плоскими гранями сделать, распилив цепную пилу, действительно проще, чем, как в русском варианте, вырезать чашу топором, теслей и даже стамеской.

Но не будем забывать, что исполнение канадской чаши подразумевает еще и достаточно сложную двойную протяжку бревен, а также большой объем ручной шлифовки. Именно поэтому цена на канадские срубы достаточно высока. Необходимо учитывать влияние способов обработки на долговечность дерева. Пила разрыхляет, «окаймляет» поверхность древесины, которая даже после шлифовки остается уязвимой для проникновения влаги. Также топор разглаживает наружные слои, закрывая поры, что препятствует проникновению влаги внутрь изделия. Так какой вариант лучше?

Теперь о технологии Post® Beam. Как и все каркасные методы строительства, он позволяет возводить дома на постоянном месте их расположения с большей скоростью (сборка длится 1-2 недели). А приступать к отделке стен можно сразу после окончания монтажа каркаса (конструкция не подвержена усадке).

Но если говорить о технологии Hybrid Post® Beam, в которой бревенчатая конструкция сочетается с каркасом, то при усадке они будут вести себя совершенно иначе. Конечно, ситуацию могут спасти винтовые компенсаторы, устанавливаемые под каждой стойкой-стойкой, но только при условии, что необходимость их регулирования будет контролироваться опытными специалистами. Вообще строительство таких домов — конструктивно сложных, с огромной массой элементов — следует доверять исключительно профессионалам в этой технологии. А у нас еще, к сожалению, мало.

И все же появление новой технологии на российском рынке не может не радовать, ведь она открывает перед архитекторами широкие возможности для воплощения различных идей, призванных сделать каждый дом необычным и даже уникальным, подобным произведению искусства. Кроме. Гибридная стойка ® Балка позволяет сэкономить деньги за счет использования более простых вариантов фундамента (рамная конструкция легче бревенчатой) и сокращения начала отделочных работ.

Ссылка по теме: Казан своими руками

СХЕМЫ ПРОЦЕССА УПРАВЛЕНИЯ КУБКАМИ УКРАИНЫ И КАНАДЫ

1. Форма чаши частично повторяет поверхность нижнего бревна. По всей площади чаши проложен утеплитель

2. Бревна подогнаны друг к другу более точно. Изоляция размещается в так называемом седловом зазоре.

3-4.Изменения обоих видов при усадке подвергаются усадке. В зависимости от исходной влажности бревен их диаметр уменьшается на 5-10 96. Соответственно меняется форма чаш и размеры зазоров в них. Каркас начинает оседать

5. В нижней части чашки большие щели, которые придется заколоть льняным джутом или пастой

6. Благодаря треугольной форме чаши соединение самоуплотняющееся. Не нужен герметик

Заливка каркасных стен

Соединение концов горизонтальных элементов с вертикальными бревнами-стойками выполнено по системе «шип-паз»: в стойках выбран паз (а), а шипы нарезаны на концах бревна-наполнителя (б ). В нижней части каждого бревна был выбран продольный паз, в который при завершении окончательной сборки вставлялся межцементный затвор. Шпунтовые соединения также были герметизированы им.

Дополнительная информация

ОЧИСТКА ВОДЯНОГО БОЙЛЕРА

При обработке древесины важно сохранить ее природные свойства. Именно поэтому все чаще применяются аппараты для удаления коры с бревен с помощью струи воды под давлением. При такой окорке инструментальный металл не задевает самый главный защитный слой бревна — сок и не повреждает его. В результате древесина не только сохраняет естественную красоту и фактуру поверхности, но и лучше противостоит окружающей среде.

ВЕЧНЫЕ ТРАДИЦИИ

Основным инструментом столяра, как и много веков назад, является «черт» — инструмент, похожий на циркуль: одна ножка при разметке скользит по поверхности нижнего бревна, вторая проводит линию по верхнему. Еще один древний, но не менее незаменимый инструмент – тесло, при помощи которого делается продольный паз. Такой топор разглаживает наружные слои древесины, закрывая поры и не давая влаге проникнуть внутрь изделия.

Торговые хитрости

Ни для кого не секрет, что при распиловке бревна бензопилой по всему краю пропила зарастает тонкой стружкой. Чтобы предотвратить их появление, используйте простой прием – по линии разреза предварительно проведите ножом. В этом случае сколы могут появиться только на спиленной части бревна.

Читайте также: Каркас своими руками

СТЕННАЯ КОНСТРУКЦИЯ

Специфика рассматриваемого проекта такова. что бревенчатая (в канадской чаше) и каркасная (Post & Beam) технологии совмещены в рамках одного пола. При этом только две торцевые стены дома были собраны бревенчатым методом, а примыкающие участки стен переднего и заднего фасадов имели комбинированную конструкцию: одна сторона собиралась в канадскую чашу, вторая заканчивалась опорный столб со стойкой, с которой горизонтальные венцы соединялись с помощью системы «шип-паз». Все остальные, как наружные, так и внутренние стены дома, собирались только по системе «шип-паз» компании Post & Лучевая технология.

Технология сруба канадского дома — фото

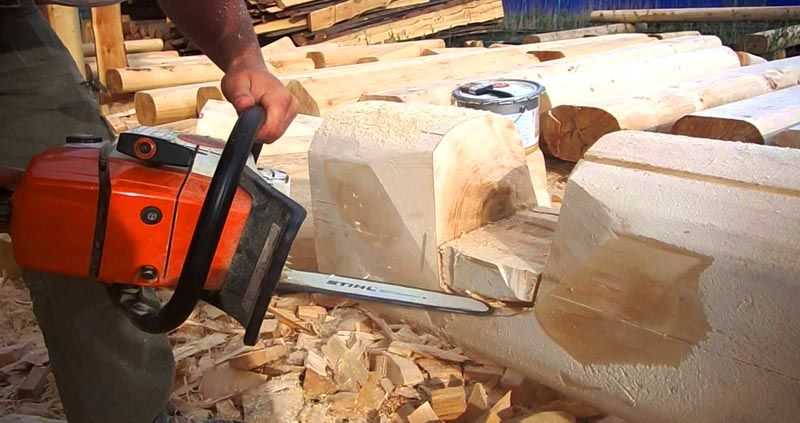

1-4. Процесс изготовления канадской чаши заключается в следующем: на поверхности бревна намечают контуры запилов, а затем их делают бензопилой (1). Поверхностные зачистки тщательно отшлифовать (2), затем на верхней кромке седла наметить паз под шип-курдюк, выпилить его бензопилой (3, 4) и отшлифовать поверхность

5-10. Соединение бревен по длине должно быть незаметным для глаза и недоступным для дождевой воды, поэтому выполняется только внутри перфораций. В каждом случае на каждом конце сращенного бревна выпиливается своя половинка канадской чаши: с помощью бензопил изготавливаются заносы (5), поверхность строгается (6) и шлифуется (7) , а затем на верхней кромке седла отмечают контур половинки альпинистской площадки под шипы (8) и вырезают ее (9,10)

11,12. Высота бревенчатых стен чуть превышает 3 м, и для установки в них верхних венцов плотникам приходится изготавливать канадские чаши на место. Такая работа, помимо высокой квалификации, требует еще и определенных навыков балансировки, но это проще, чем снимать на половине высоты стены уже установленный венец и монтировать на его основе вторую половину стойки.

13-16. Контуры продольного полукруглого паза отмечают «штрихом» (13), а затем прорезают цепной пилой (К). Далее древесина разделяется на сегменты (15), а затем удаляется топором (16)

17,18. Помимо соединений в канадской чашке, при сборке «Дона», построенного по комбинированной технологии, применялись шипо-пазовые соединения различных форм и размеров, в том числе боковые створки для придания сходства со стенками, врезанными в канадскую чашку. Все они производились прямо на месте с помощью бензопилы.

19-20. Сборку стеновых конструкций будущего дома начали с торцевых стен, которые собрали по срубной технологии, соединив бревна по углам с помощью канадской чаши «ромбик» – ее облюбовали хозяева.

21-24. Бревенчатые бревна заполняют стены в самых разных вариантах. Так, к стойке могут быть присоединены одна (21), две (22), три (24) и даже четыре стенки, расположенные как на одной линии (23), так и под прямым или даже произвольным углом. Такие соединения выполняются двумя способами. Если речь идет об угле дома, то сначала собирают обе стены, а потом ставят на шпильки стойки (22), что непросто. У прямой композитной стены сначала собирается одна часть, устанавливается стойка, а затем к ней крепится вторая часть.

27-28. Бревна-стойки

поддерживать вынос бревен небольшого крыльца (27), а также обрамлять все дверные проемы (28) и оконные проемы как во внешних, так и во внутренних стенах

29-31. Ход сборки дома на участке заказчика ничем не отличался от процесса предварительной сборки, но все бревна были соединены герметиком (29), а под все стойки бревна установлены компенсаторы усадки

Автор: Известный строительный журналист И. Ковалев. Фото и визуализация И.
