7.5. Технология производства стали

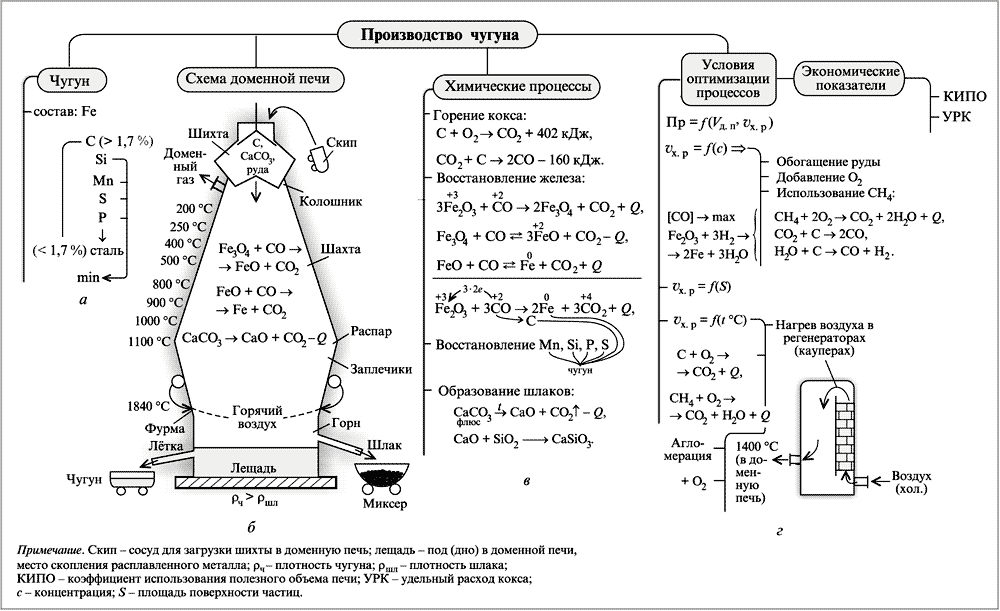

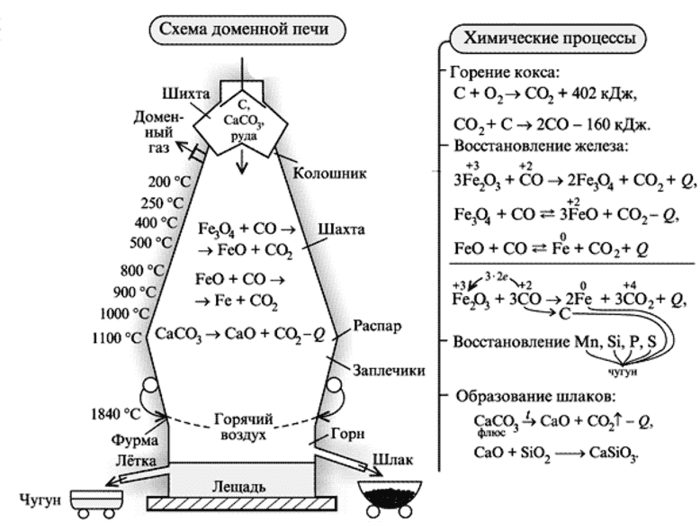

Чугун и металлолом – основное сырье для производства стали. Передельный чугун, как правило, содержит 3,8…4,4% С, 0,2…2,0% Si, 0,6…3,5% Mn, 0,07…1,6% P, 0,03…0,08% S. Сталь получают окислением избытка C, Si, Mn, S и Р.

Сталь – это сплав железа с углеродом, в котором содержание углерода колеблется от 0,01 до 2%. Кроме углерода, она содержит марганец, кремний, серу и фосфор в незначительных количествах. Вследствие этого стали обладают высокой механической прочностью, сравнительно легко обрабатываются давлением, резанием, хорошо свариваются и являются основным конструкционным материалом в машиностроении.

Для выплавки стали используются следующие шихтовые материалы: чугун (жидкий или твердый), стальной и чугунный лом, железная руда, металлизированные окатыши, ферросплавы, флюсы. Основу шихты составляют чугун (55%) и металлолом (45%). В качестве флюсов используются: известняк, известь, боксит, плавильный шпат; окислителями служат железная руда, окалина, кислород, агломерат и др.

Применяется газообразное топливо – доменный, коксовый, природный газ; жидкое – мазут, смола; твердое топливо – каменноугольная пыль.

Сталь получают в результате окисления и удаления большей части примесей чугуна – углерода, кремния, марганца, фосфора, серы за счет кислорода, содержащегося в атмосфере, в оксидах железа и марганца или специально вводимого в расплавленную ванну.

В зависимости от степени раскисления различают спокойную, кипящую и полуспокойную стали. Спокойная сталь – это сталь, полностью раскисленная, она застывает спокойно, без выделения газов. Кипящая сталь частично раскислена; при кристаллизации в слитках она бурлит («кипит») в результате выделения пузырьков СО. Полуспокойная сталь по степени раскисления занимает промежуточное место между кипящей и спокойной.

В современной металлургии основными способами выплавки стали являются кислородно-конвертерный, мартеновский и электросталеплавильный.

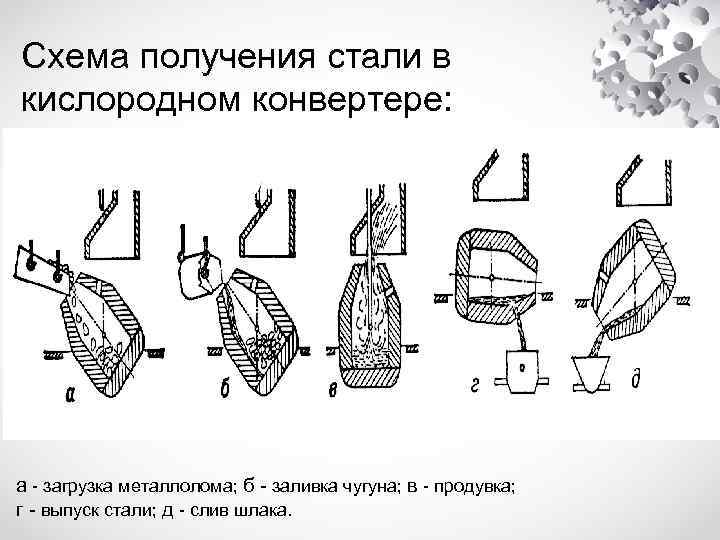

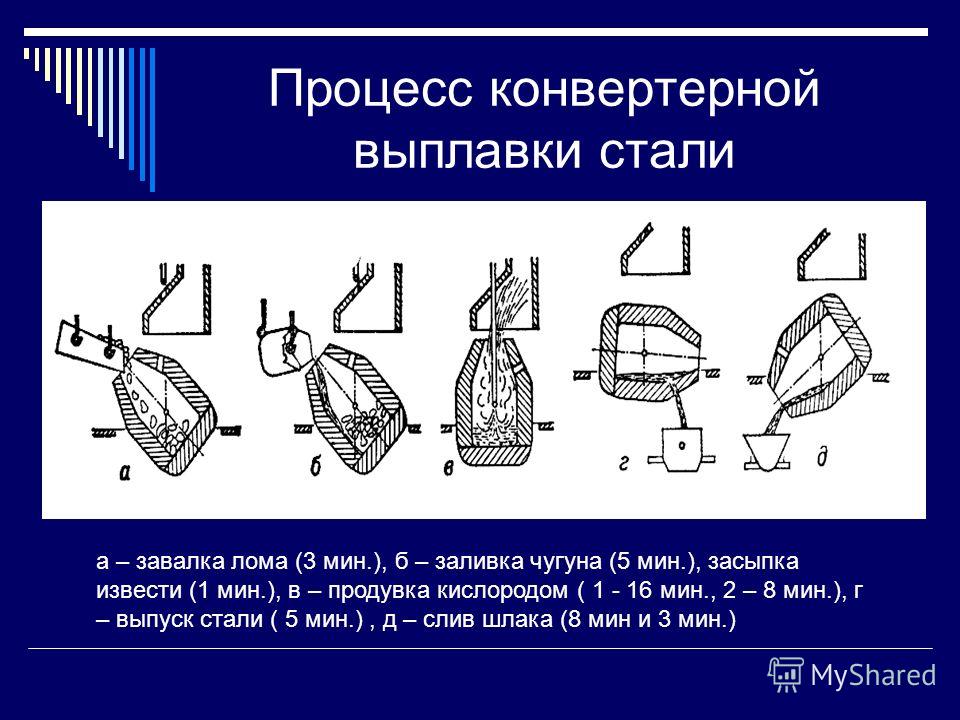

Кислородно-конвертерный способ. Сущность его состоит в продувке жидкого чугуна в конвертере технически чистым кислородом. Конвертер (рис. 7.2) представляет собой стальной сосуд грушевидной формы вместимостью 100-350 т, выложенный внутри огнеупорным кирпичем. В верхней части корпуса расположена горловина для загрузки в конвертер металлического лома, заливки жидкого чугуна, подачи других материалов, опускания в конвертер кислородной фурмы, а также для выхода газов во время продувки. Сбоку находится летка для слива готового металла из конвертера в ковш. Поворот конвертера осуществляется электроприводом через систему редукторов. Конвертер может поворачиваться вокруг горизонтальной оси на 360 градусов.

Перед началом процесса конвертер поворачивают в наклонное положение, загружают металлолом и заливают жидкий чугун при температуре 1250-1400°С. Затем конвертер ставят в горизонтальное положение, загружают известняк, опускают водоохладительную фурму и подают кислород под давлением 1-1,4 МПа.

Под воздействием кислородного дутья примеси чугуна окисляются, при этом выделяется большое количество тепла. Это способствует расплавлению всех шихтовых материалов, поддержанию металлов в жидком состоянии, быстрому растворению извести и образованию активного шлака. В отличие от других сталеплавильных процессов в кислородном конвертере выплавка стали протекает без подвода тепла извне.

Когда содержание углерода достигает требуемого значения (это определяется путем экспресс-анализа пробы металла), продувку прекращают, фурму извлекают из конвертера. Продувка обычно продолжается 15-20 минут. Выплавленную сталь сливают в ковш, поворачивая конвертер вокруг горизонтальной оси.

Полученный металл содержит избыток кислорода, поэтому в ковш вводят раскислители и легирующие добавки. Шлак из конвертера сливают через горловину в шлаковый ковш, установленный на шлаковозе под конвертером. Общая продолжительность конвертерной плавки составляет 35-60 минут. Годовая производительность конвертера вместимостью 250 тонн составляет более 1,5 млн. т.

В кислородных конвертерах в основном выплавляют углеродистые, низколегированные и легированные стали, из которых изготовляют катанку, проволоку, лист, трубы, рельсы и широкий сортамент других изделий.

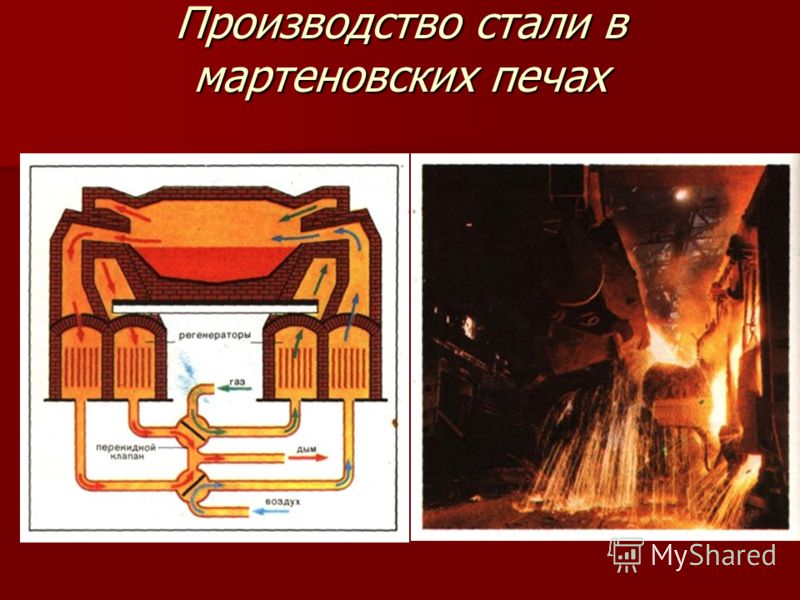

Мартеновский процесс.

Сущность мартеновского процесса состоит в переработке чугуна и металлолома в отражательной печи. В отличие от конвертерного процесса здесь недостаточно тепла химических реакций и физического тепла шихтовых материалов. Поэтому в печь (рис. 7.3) подводится дополнительное тепло, получаемое при сжигании в рабочем пространстве газообразного или жидкого топлива в струе воздуха, нагретого до 1100-1200°С. Вместимость мартеновских печей 600-900 т.

Мартеновская печь оборудована системой переходных клапанов для изменения направления подачи в печь топлива и воздуха и отвода из печи продуктов сгорания.

Топливо и воздух поступают в рабочее пространство поочередно то с правой, то с левой стороны. В результате сгорания топлива в рабочем пространстве возникает факел. Такая работа печи обеспечивает высокие температуры в рабочем пространстве на протяжении всей плавки.

В период загрузки и плавления шихты происходит окисление примесей за счет кислорода, содержащегося в печных газах и руде, и по тем же реакциям, что и при конвертерном способе. Известняк переводит в шлак серу и фосфор.

Важным моментом плавки является период «кипения» – выделение образующегося оксида углерода в виде пузырьков. Металл при этом перемешивается, выравнивается его температура и химический состав, удаляются газы, всплывают неметаллические включения. При достижении требуемого содержания углерода в кипящем металле, что определяется путем экспресс-анализа отбираемых проб, приступают к последней стадии плавки – доводке и раскислению металла. В печь вводят рассчитанную дозу ферромарганца и ферросилиция. После раскисления берут контрольную пробу металла и шлака, пробивают летку и по желобу выпускают сталь в ковш. Продолжительность плавки стали в мартеновской печи составляет 8-16 часов, печь работает непрерывно. Длительность функционирования печи зависит от стойкости ее свода. Для динасового свода она составляет 200-350 плавок, а для магнезита хромового – 300-1000 плавок.

Рис. 7.3. Схема мартеновской печи

1 – регенератор;

2 – головка;

3 – рабочее пространство;

4 – загрузочное окно

Электросталеплавильный процесс. Выплавка стали в электрических печах (рис. 7.4) имеет ряд преимуществ по сравнению с другими сталеплавильными процессами. Основные преимущества – это возможность создания высокой температуры в плавильном пространстве печи (более 2000°С) и выплавки стали и сплавов любого состава, использование известкового шлака, способствующего хорошему очищению металла от вредных примесей серы и фосфора.

Тепло в электропечах выделяется в результате преобразования электрической энергии в тепловую при возникновении электрической дуги либо в специальных нагревательных элементах. Электроплавку можно вести в любой среде – окислительной, восстановительной, нейтральной и в широком диапазоне давлений – в условиях вакуума, атмосферного или избыточного давления.

Электросталь содержит минимальное количество вредных примесей фосфора и серы, неметаллических включений и по качеству превосходит кислородно-конвертерную и мартеновскую сталь. В электропечах выплавляют наиболее качественные конструкционные, высоколегированные, коррозионностойкие, жаропрочные и другие стали.

1 – сферическое днище; 2 – выпускное отвертстие; 3 – металлическая ванна; 4 – кожух; 5 – футеровка печи; 6 – свод печи; 7 – медные шины; 8 – электродержатели и электроды; 9 – загрузочное окно; 10 – устройство для наклона печи; 11 – под печи

Рис. 7.4. Схема дуговой электрической печи

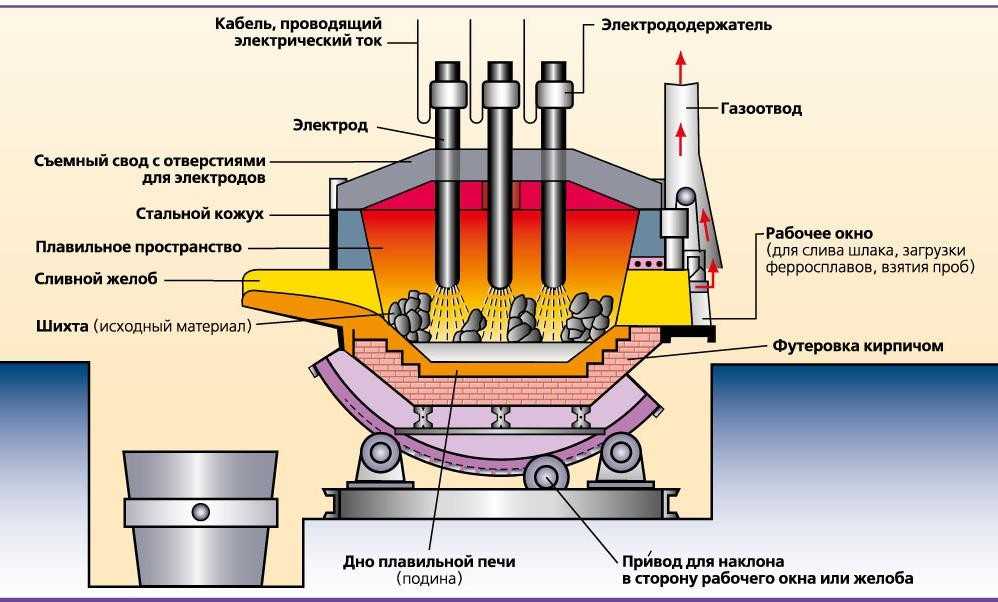

Дуговая печь состоит из металлического корпуса цилиндрической формы со сферическим днищем. Изнутри корпус печи футерован высокоогнеупорными материалами. Свод печи делается съемным и имеет отверстие для электродов, которые крепятся в электродержателях и при помощи механизма могут перемещаться вниз и вверх. Печь имеет одно или два рабочих окна и выпускное отверстие и устанавливается на два опорных сегмента, с помощью которых она может наклоняться в сторону рабочего окна или выпускного отверстия.

Для загрузки шихты в печь свод поднимают и вместе с электродами отводят в сторону. Шихта в плавильное пространство опускается в специальном контейнере с открывающимся дном.

Электрический трехфазный ток в плавильное пространство подводится от понижающего трансформатора с помощью трех электродов. Дуговые печи снабжают индукторами для электромагнитного перемешивания жидкой ванны.

Источником тепла в дуговой печи является электрическая дуга, возникающая между электродами и жидким материалом или шихтой при подаче на электроды необходимого напряжения.

Плавка в электропечи начинается с заправки пода и завалки шихты. По окончании загрузки опускают электроды до соприкосновения с металлом, включают напряжение и начинают плавку. В течение первого периода плавки происходит расплавление твердой шихты и окисление примесей: кремния, марганца, фосфора, углерода, частично железа. Образовавшийся первичный фосфористый шлак удаляют из печи и загружают известь и руду. Через некоторое время начинается «кипение» металла, это выгорает избыточный углерод, удаляются растворенные газы и неметаллические включения. Затем берется проба стали для экспресс-анализа содержания углерода и марганца, а также пробы шлака для определения по содержанию СаО и SiO

2. Затем снова удаляется шлак.

Первый период плавки завершается снижением содержания в стали фосфора до 0,01-0,012% и окислением примесей, однако в стали еще остается кислород и сера.

В

Рис. 7.5. Схема устройства индукционной электропечи:

1 – индуктор;

2 – шихта;

3 – футеровка.

о втором периоде плавки производят раскисление, десульфурацию и рафинирование стали (окончательную доводку химического состава). С этой целью добавляют известь, плавиковый шпат и молотый кокс. После этого сталь раскисляют ферромарганцем и ферросилицием. Сера переходит в шлаки. Берут пробы стали и при необходимости вводят легирующие элементы. Про-должительность плавки 2-4 часа в зависимости от вместимости печи и сорта выплавляемой стали. Вместимость дуговых печей – до 200 тонн.

Применяются также индук-ционные печи, представляющие собой тигель из огнеупорного материала, окруженный медной трубчатой спиралью (индуктором), через которую пропускается ток высокой частоты (рис. 7.5). Емкость печей – от десятков килограммов до 30 т. Тигли изготовляют как из кислых, так и из основных огнеупорных матери-алов. При пропускании тока через индуктор 1 в металле 2 (ших- те) возникают вихревые токи, обеспечивающие нагрев и плавление металла. Под действием электромагнитных сил металл в тигле циркулирует, что ускоряет химические реакции и способствует получению однородного металла. Эти печи применяются для выплавки наиболее качественных высоколегированных сталей и сплавов особого назначения. Шихтовые материалы загружают сверху, используя отходы легированных или чистых по сере и фосфору углеродистых сталей, ферросплавов. В конце плавления загружают флюс. В кислых печах много кремния, который приводит к самораскислению стали, окончательно раскисляют сталь ферросплавами и алюминием. В основном процессе раскисление проводят смесью из порошкообразной извести, кокса,алюминия, ферросилиция и др.

Электрические печи потребляют много электроэнергии, поэтому они используются, как правило, для получения только высококачественной стали.

Возможность получения в электропечах высококачественных сталей объясняется также отсутствием подачи воздуха для горения, что создает лучшую восстановительную среду, при которой сталь получается менее окисленной.

Разлив стали и получение слитка. Независимо от того, в каких печах и каким способом сварена сталь, из сталеплавильной печи ее выпускают в разливочный ковш, из которого затем разливают в изложницы. Изложница – чугунный сосуд с толстыми стенками. В ней жидкая сталь постепенно остывает, кристаллизуется и образует слиток. В зависимости от размеров и формы изложницы получается и соответствующий слиток: квадратного, прямоугольного, круглого или иного сечения и различного веса (чаще 6-8 т).

Получение слитка – сложный и ответственный процесс; от него в значительной мере зависит качество получаемой стали.

Выпущенную из печи сталь выдерживают некоторое время (10-15 мин) в ковше. За это время из стали выделяется часть растворенных в ней газов и на поверхность всплывают неметаллические включения (частички шлака и футеровки печей).

Наличие в жидком металле растворенных газов является причиной образования в слитке пустот, снижающих механические свойства стали. Для предотвращения образования таких пустот необходима дегазация жидкой стали до разливки ее в изложницы. Наиболее полная дегазация достигается обработкой стали в вакуумных камерах, в результате которой значительно повышаются плотность слитка и физико-механические свойства металла.

Заливку стали в изложницы производят как сверху, так и снизу, через литник (сифонная разливка). Этот способ применяют для получения малых слитков.

При неравномерном охлаждении стали в изложнице происходят неравномерная кристаллизация металла, снижающая его качество, и усадка (вследствие уменьшения объема при охлаждении), вызывающая образование усадочной раковины. Для предотвращения таких дефектов слитка принимаются меры, обеспечивающие его равномериое охлаждение и правильную кристаллизацию.

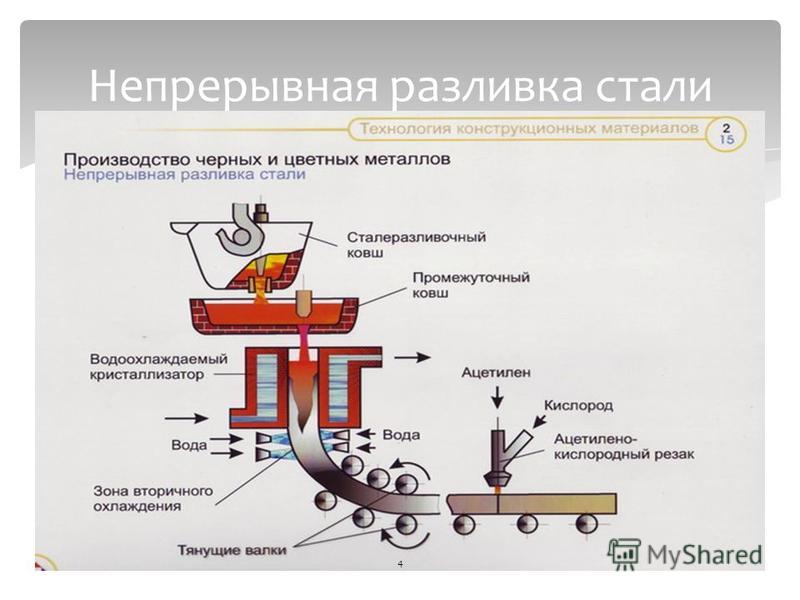

В последнее время широко применяется более прогрессивный способ разливки стали (рис. 7.6) на машинах непрерывной разливки. Здесь жидкий металл из сталеразливочного ковша подается в промежуточный ковш, предназначенный для снижения и стабилизации напора струи и для распределения ее по нескольким ручьям. Из промежуточного ковша жидкий металл непрерывно поступает в сквозную (бездонную) изложницу – медный кристаллизатор, стенки которого интенсивно охлаждаются водой, циркулирующей по внутренним каналам.

Попадая в кристаллизатор, металл затвердевает у стенок и на затравке. После заполнения кристаллизатора металлом затравку вытягивают с помощью валков тянущей клети, а за ней опускается и оболочка образовавшейся стальной заготовки. При этом уровень металла в кристаллизаторе поддерживается постоянным.

Из кристаллизатора вытягивается слиток с незатвердевающей сердцевиной; он поступает в зону вторичного охлаждения, где на его поверхность со всех сторон из форсунок подается распыленная вода. В результате интенсивного охлаждения при непрерывном движении заготовки происходит полная кристаллизация массы слитка. Затем слиток пропускают через валки тянущей клети, отделяют затравку и разрезают его на заготовки определенной длины.

Машины непрерывной разливки стали бывают трех типов: вертикальные, радиальные и криволинейные. Разливка на этих машинах имеет ряд преимуществ: отсутствие многочисленных изложниц и другого громоздкого оборудования, полная механизация и автоматизация процесса разливки, высокое качество получаемых заготовок, большой выход годного металла. Кроме того, такие слитки не нужно прокатывать на крупных обжимных станках (блюмингах и слябингах), значительно улучшаются условия труда.

Рис. 7.6. Принципиальная

технологическая схема установки

непрерывной разливки стали:

1 – ковш;

2 – промежуточное устройство;

3 – кристализатор;

4 – валки;

5 – зона резки

Мини-металлургические заводы. С середины 80-х гг. ХХ столетия в практику металлургического производства прочно вошло понятие “мини-металлургические заводы”, которые стали успешно конкурировать с заводами полного цикла.

В настоящее время примерно 30% всей стали производится именно на таких заводах. Современное содержание понятия “мини-завод” включает в себя минимальные затраты на производство, минимальные выбросы технологических отходов в окружающую среду, минимальные простои оборудования и агрегатов, минимальный производственный цикл при максимальной производительности, продажах, рентабельности и т. п. Обычно к этой категории относят заводы с объемом производства 0,1…1,6(2) млн. т стали в год. По разным оценкам, в мире в настоящее время насчитывается около 500-600 мини-заводов.

Мини-металлургический завод – это комплекс, состоящий из следующих агрегатов: электродуговая печь, установка доводки стали в ковше “печь-ковш”, высокопроизводительная машина непрерывной разливки стали и группа прокатных станов.

Основу успешного функционирования мини-металлургических заводов составляет высокая экономическая эффективность работы основных технологических агрегатов, входящих в их состав, а также высокая степень их функциональной совместимости в едином производственном цикле. По существу, связующим элементом между электродуговой печью и машиной непрерывного литья заготовок (МНЛЗ) является агрегат «печь-ковш», в котором осуществляется комплекс мероприятий по доводке стали по температуре и химическому составу, её рафинированию, а также выдержке по времени в соответствии с режимом разливки на МНЛЗ. Следует особо обратить внимание на тот факт, что именно агрегаты, позволяющие выполнять регламентируемый подогрев стали в ковше, обеспечивают на практике как расширение функциональных возможностей внепечной обработки и стабилизацию работы МНЛЗ при разливе длинными сериями с выходом годного выше 96…97%, так и значительный энерго- и ресурсосберегающий эффект.

Исключительно важной особенностью новых мини-заводов является стремление обеспечить максимально высокую удельную производительность плавильных агрегатов и МНЛЗ, производящих сортовую заготовку.

Маркировка сталей. В зависимости от назначения и гарантируемых свойств стали обыкновенного качества подразделяются на группы А, Б, В. Стали этих групп имеют гарантирование: А – механические свойства; Б – химический состав; В – оба этих параметра.

Маркируют сталь обыкновенного качества буквами Ст и цифрами от 0 до 7, означающими порядковый номер, с ростом которого растет прочность, но падает пластичность стали. Принадлежность стали к группам Б и В отмечается в маркировке этими же буквами. Примеры маркировки: Ст2кп, БСт6сп, ВСт3пс, БСт6Гпс. С ростом номера стали растет и содержание углерода, но цифра не соответствует его среднему содержанию (в Ст3 содержится 0,14…0,22% С, в Ст4 – 0,18…0,27% С, в Ст6– 0,38…0,49% С, в СтО – примерно 0,23% С).

Стали группы А используются в основном в состоянии поставки без последующих технологических операций (сварки, обработки давлением и т.д.). Термическая обработка не рекомендуется, так как стали имеют значительные колебания в химическом составе.

Стали групп Б и В имеют гарантированный химический состав и могут упрочняться термообработкой: закалка в воде, нормализация. Особенно эффективно проведение ТМО: 2-, 3-кратное повышение прочности сопровождается повышением пластичности в 1,5…2 раза. Эти стали используются при переработке полуфабриката в изделия с применением сварки или горячей деформации.

Свариваемость стали ухудшается с повышением содержания углерода, поэтому сварные конструкции изготавливаются из сталей марок Ст1, Ст2, СтЗ (не кипящих) групп Б и В. Стали группы В (повышенного качества) имеют специализированное назначение: судостроение, мостовые сооружения, моторостроение и т.д.

Из сталей Ст1,Ст2, СтЗ группы А изготавливают крепеж, баки и др. Эти же стали групп Б и В идут для изготовления цементируемых изделий (малонагруженных деталей машин, работающих на износ, измерительного инструмента), Ст4 используется в судостроении (обшивка корпусов и др.), Ст5, Ст6 идут на изготовление средненагруженных деталей (валов, пружин, рессор, крюков кранов, крепежа и т.д.). Углеродистые инструментальные стали маркируются буквой У (углеродистые) и цифрой, показывающей содержание углерода в десятых долях процента (например, У7–0,7% С, У 13–1,3% С). Они подразделяются на качественные (У8, У 12), содержащие менее 0,035% S и Р (каждого), и высококачественные (УЗА, У12А), содержащие менее 0,02%S и 0,02% Р.

Легированные стали маркируются так: первые цифры указывают среднее содержание углерода в сотых долях процента, следующие за буквой, обозначающей определенный элемент (Н–Ni, К–Со, X–Сг, М-Мо, Г-Мп, С-Si, Ф-У, В-W, Ю-А1, А-М, Д-Си, Р–В, Т–Т1, Б–Nb, Ц–Zr, Ч–редкоземельные и др.),–его среднее количество в процентах. При содержании менее 1…1,5% элемента стали маркируются только буквой.

Легированные конструкционные стали выплавляют качественными (содержат не более 0,035% S и 0,035% Р) и высококачественными (≤0,025% S, ≤ 0,025% Р). Например, сталь 14Х2НЗМА: 0,14% С, 2% Сг, 3% М1, 1% Мо (буква А в конце марки означает “высококачественная”).

Маркировка конструкционных машиностроительных, инструментальных сталей и сплавов с особыми свойствами приведена в специальной литературе.

Прямое восстановление железа из руд. Большое внимание уделяется разработке процессов прямого восстановления железа из руд. Исключение из производства стали промежуточного процесса – получение чугуна – экономически выгодно. Но это трудная задача, и, хотя опробовано более 70 различных способов, лишь малое количество из них нашло промышленное применение.

Наибольшее распространение получило производство губчатого железа. Это пористый полупродукт (95% железа, 5% оксидов железа, 0,01…0,016% S и ~0,01% Р, примесей породы и др.), переплавляемый в сталеплавильных агрегатах на сталь. Существуют способы производства губчатого железа в шахтных печах, в кипящем слое, во вращающихся трубчатых печах. Исходный продукт – металлизованная шихта, чистая по сере и фосфору, содержащая 71…72% Fе. Восстановление шихты в небольших по высоте шахтных печах (ретортных) ведется в смеси газов СО+Н₂, иногда СО+Н₂+N₂.

Химизм процесса:

Fe₂O₃+3H₂=2Fe+3H₂O

Fe₂O₃+CO=2Fe+2CO₂

Восстановители H₂ и CO получают конверсией на никелевом катализаторе природного газа метана по реакции:CH₄+H₂O-CO+3H₂

Схема такого производства (рис. 7.7) реализована на Оскольском електрометаллургическом комбинате (недалеко от Харькова).

Рис. 7.7. Система технологий и материальных потоков прямого восстановления железа

Как и в доменных печах, процесс основан на принципе противотока: железорудные материалы загружаются сверху, а восстано-вительные, нагретые примерно до 1200°С, газы поступают снизу. К восстановительному газу добавляют природный, обеспечивающий науглероживание окатышей. Хорошо отрегулированное стабильное опускание шихты и равномерное распределение газа по сечению печи обеспечивают в 2…5 раз большую производительность процесса по сравнению с доменной плавкой. В зоне восстановления температура составляет 850…900 °С.

Металлизация окатышей во вращающихся трубчатых печах осуществляется твердым восстановителем (вдувается угольная пыль).

Вращение расположенной под некоторым углом к горизонтали печи позволяет интенсифицировать процесс восстановления железа. Металлизированные окатыши перерабатывают в сталь в электропечах.

Преимущества “прямого восстановления” железа перед доменным:

— исключается дорогое и черезвычайно вредное производство кокса, почти отсутствуют характерные для коксового и доменного производства вредные выбросы серы, азота, канцерогенных органических соединений, пыли и шлака;

— отпадает надобность в энергоемких и вредных агломерационных и конвертерных цехах;

— транспортирование сырья осуществляется гидротранспортом и конвейерами, что значительно уменьшает загрязнение окружающей среды пылью по сравнению с традиционными видами транспорта с перегрузкой материалов.

Кроме указанных преимуществ, есть четвертое- перспективность усовершенствования процесса восстановления.

При улучшении энергетической ситуации в Украине экономически целесообразно получение восстановителя (Н₂) электролизом из воды. В процессе восстановления водород, отбирая кислород у оксида, связывается в воду, которая снова вводится в цикл (на электролиз). То есть формируется действительно экологически чистое, практически безотходное производство (рис. 7.7).

Важным фактором такого процесса является уменьшение расхода воды и загрязнения рек и водохранилищ. Этот пример является ориентиром технико-экологического прогресса устаревших (по научной идее) технологий.

Технология производства стали. Процесс производства стали. Технологический процесс производства стали. Схема производства стали. Раскисления стали.

Стали – железоуглеродистые сплавы, содержащие практически до 1,5% углерода, при большем его содержании значительно увеличиваются твердость и хрупкость сталей и они не находят широкого применения (теоретически до 2,14%). Основными исходными материалами для производства стали являются передельный чугун и стальной лом (скрап).

Технология производства стали

Содержание углерода и примесей в стали значительно ниже, чем в чугуне. Поэтому сущность любого металлургического передела чугуна в сталь – снижение содержания углерода и примесей путем их избирательного окисления и перевода в шлак и газы в процессе плавки.

Железо окисляется в первую очередь при взаимодействии чугуна с кислородом в сталеплавильных печах:

2Fe + O₂ = 2FeO + Q

Одновременно с железом окисляются кремний, фосфор, марганец и углерод. Образующийся оксид железа при высоких температурах отдает свой кислород более активным примесям в чугуне, окисляя их.

Процесс производства стали

Процессы выплавки стали осуществляют в три этапа.

1. Первый этап – расплавление шихты и нагрев ванны жидкого металла. Температура металла сравнительно невысокая, интенсивно происходит окисление железа, образование оксида железа и окисление примесей: кремния, марганца и фосфора.

Наиболее важная задача этапа – удаление фосфора. Для этого желательно проведение плавки в основной печи, где шлак содержит CaO. Фосфорный ангидрид P₂O₅ образует с оксидом железа нестойкое соединение (FeO)₃ x P₂O₅. Оксид кальция CaO – более сильное основание, чем оксид железа, поэтому при невысоких температурах связывает P₂O₅ и переводит его в шлак:

2P + 5FeO + 4CaO = (CaO)₄ x P₂O₅ + 5Fe

Для удаления фосфора необходимы невысокие температура ванны металла и шлака, достаточное содержание в шлаке FeO. Для повышения содержания FeO в шлаке и ускорения окисления примесей в печь добавляют железную руду и окалину, наводя железистый шлак. По мере удаления фосфора из металла в шлак, содержание фосфора в шлаке увеличивается. Поэтому необходимо убрать этот шлак с зеркала металла и заменить его новым со свежими добавками CaO.

2. Второй этап – кипение металлической ванны. Начинается по мере прогрева до более высоких температур. При повышении температуры более интенсивно протекает реакция окисления углерода, происходящая с поглощением теплоты:

FeO + C = CO + Fe — Q

Для окисления углерода в металл вводят незначительное количество руды, окалины или вдувают кислород. При реакции оксида железа с углеродом, пузырьки оксида углерода CO выделяются из жидкого металла, вызывая «кипение ванны». При «кипении» уменьшается содержание углерода в металле до требуемого, выравнивается температура по объему ванны, частично удаляются неметаллические включения, прилипающие к всплывающим пузырькам CO, а также газы, проникающие в пузырьки CO. Все это способствует повышению качества металла. Следовательно, этот этап — основной в процессе выплавки стали.

Также создаются условия для удаления серы. Сера в стали находится в виде сульфида (FeS), который растворяется также в основном шлаке. Чем выше температура, тем большее количество сульфида железа FeS растворяется в шлаке и взаимодействует с оксидом кальция CaO:

FeS + CaO = CaS + FeO

Образующееся соединение CaS растворяется в шлаке, но не растворяется в железе, поэтому сера удаляется в шлак.

Раскисление стали

3. Третий этап – раскисление стали. Заключается в восстановлении оксида железа, растворённого в жидком металле. При плавке повышение содержания кислорода в металле необходимо для окисления примесей, но в готовой стали кислород – вредная примесь, так как понижает механические свойства стали, особенно при высоких температурах.

Способы раскисления стали

Сталь раскисляют двумя способами: осаждающим и диффузионным.

Осаждающее раскисление осуществляется введением в жидкую сталь растворимых раскислителей (ферромарганца, ферросилиция, алюминия), содержащих элементы, которые обладают большим сродством к кислороду, чем железо. В результате раскисления восстанавливается железо и образуются оксиды: MnO, SiO₂, Al₂O₅, которые имеют меньшую плотность, чем сталь, и удаляются в шлак.

Диффузионное раскисление осуществляется раскислением шлака. Ферромарганец, ферросилиций и алюминий в измельчённом виде загружают на поверхность шлака. Раскислители, восстанавливая оксид железа, уменьшают его содержание в шлаке. Следовательно, оксид железа, растворённый в стали переходит в шлак. Образующиеся при этом процессе оксиды остаются в шлаке, а восстановленное железо переходит в сталь, при этом в стали снижается содержание неметаллических включений и повышается ее качество .

В зависимости от степени раскисления выплавляют стали:

• спокойные — спокойная сталь получается при полном раскислении в печи и ковше.
• кипящие — кипящая сталь раскислена в печи неполностью. Ее раскисление продолжается в изложнице при затвердевании слитка, благодаря взаимодействию оксида железа и углерода: FeO + C = Fe + CO. Образующийся оксид углерода CO выделяется из стали, способствуя удалению из стали азота и водорода, газы выделяются в виде пузырьков, вызывая её кипение. Кипящая сталь не содержит неметаллических включений, поэтому обладает хорошей пластичностью.
• полуспокойные — полуспокойная сталь имеет промежуточную раскисленность между спокойной и кипящей. Частично она раскисляется в печи и в ковше, а частично – в изложнице, благодаря взаимодействию оксида железа и углерода, содержащихся в стали.

Легирование стали осуществляется введением ферросплавов или чистых металлов в необходимом количестве в расплав. Легирующие элементы, у которых сродство к кислороду меньше, чем у железа (Ni, Co, Mo, Cu), при плавке и разливке не окисляются, поэтому их вводят в любое время плавки. Легирующие элементы, у которых сродство к кислороду больше, чем у железа (Si, Mn, Al, Cr, V, Ti), вводят в металл после раскисления или одновременно с ним в конце плавки, а иногда в ковш.

Эти инновационные технологии делают сталелитейную промышленность более эффективной

Сталелитейное производство — первичная отрасль, требующая огромного количества тепла и энергии. Таким образом, это не первый сектор, который приходит на ум, когда речь заходит об энергоэффективности и устойчивости.

Сталелитейная промышленность меняется, чтобы уменьшить свой углеродный след, используя ряд инновационных технологий для снижения воздействия своей продукции на окружающую среду.

Турбоден

Тем не менее, промышленность предпринимает шаги для улучшения своей экологической сертификации, применяя ряд инновационных технологий для снижения воздействия производства стали на окружающую среду.

Нагрев включен

Одним из примеров этого является использование турбин с органическим циклом Ренкина (ORC) на сталелитейном заводе Ori Martin в Брешии на севере Италии, который производит горячекатаный прокат для машиностроения и автомобилестроения. Во время летних операций система ORC вырабатывает достаточно энергии из отработанного тепла, чтобы удовлетворить потребности в электроэнергии 700 местных семей. Зимой отработанное тепло используется для обогрева 2000 домохозяйств через местную сеть централизованного теплоснабжения.

Это снижает углеродный след завода на 10 000 тонн CO ₂ в год, а также устраняет необходимость в водяном охлаждении.

Система рекуперации тепла, установленная третьей стороной, и турбина ORC, установленная компанией Turboden группы Mitsubishi Heavy Industries Group, улавливают выхлопные газы и превращают их в электрическую и тепловую энергию. Они основаны на обычных системах паровых турбин, используемых на электростанциях. Однако вместо того, чтобы производить пар из воды, система ORC испаряет органическую жидкость. Это не только устраняет потребность в воде, но и позволяет турбинам работать с более низкими скоростями и давлением, потребляя меньше энергии, при минимизации эрозии металла. Это недорогая система, требующая ограниченного обслуживания и не требующая квалифицированного оператора, поскольку она работает автоматически.

Экономика замкнутого цикла

Переработка — еще один способ, с помощью которого сталелитейная промышленность может внести свой вклад в более чистое и устойчивое будущее.

Сталь сама по себе на 100 % подлежит вторичной переработке. Его можно использовать многократно без потери целостности. Промышленность уже давно пользуется этим преимуществом, используя стальной лом в качестве дополнительного элемента в процессе производства стали, образуя круговой цикл, в котором ничего не теряется.

Но при производстве стали образуются большие объемы отходов, таких как пыль, мелочь и прокатная окалина, с которыми необходимо эффективно обращаться и утилизировать. А решения по переработке побочных продуктов — это один из способов превратить остаточные производственные материалы в полезный и прибыльный ресурс.

Например, в Ori Martin в Брешиа скопившаяся пыль и побочные продукты производства перерабатываются. Завод также оснащен контуром рециркуляции высокотемпературной воды, чтобы избежать потерь воды, используемой для охлаждения стальных стержней, когда они выходят из литейного цеха.

Такой ресурсоэффективный подход к производству не только экономичен, но и снижает воздействие отрасли на окружающую среду.

Газоочистка — это высокоэффективное решение для обеспыливания, которое удаляет пыль из отработанного воздуха и удерживает производство в строгих заданных пределах выбросов.

Турбоден

Очистка воздуха

Кроме того, сталелитейные компании также находят способы буквально «очистить» свой производственный процесс, чтобы соответствовать все более строгим нормам защиты окружающей среды.

На каждую метрическую тонну произведенной стали скапливается от 10 до 25 кг пыли, которая затем попадает в атмосферу с отработанным производственным воздухом.

Газоочистка — это высокоэффективное решение для обеспыливания, которое удаляет пыль из отработанного воздуха и удерживает производство в строгих заданных пределах выбросов. Надежная система обеспыливания снижает эксплуатационные расходы и помогает сделать процесс производства стали более экологичным.

Системы управления производством на цифровом заводе используют сенсорную технологию, цифровые инструменты планирования производства и сложную диагностику на основе ИИ для мониторинга каждого интеллектуального компонента.

Турбоден

Сталелитейщики завтрашнего дня будут умнее

Технологические достижения повышают эффективность отрасли и в других отношениях. Четвертая промышленная революция позволяет технологиям работать в еще более тесной гармонии с различными аспектами производства металлов, изменяя способ производства стали.

Помимо преобразования традиционных производственных сред в высокоавтоматизированные «умные» заводы, цифровизация позволяет различным частям процесса производства стали взаимодействовать и работать в полную силу.

Системы управления производством на цифровом заводе используют сенсорные технологии, цифровые инструменты планирования производства и сложную диагностику на основе ИИ для мониторинга каждого интеллектуального компонента. Выход оптимизируется для достижения максимальной общей производительности, и в рамках этого процесса каждая функция на предприятии постоянно анализируется и совершенствуется для постепенного повышения эффективности.

Будущие системы будут использовать машинное обучение для поиска оптимального способа производства стали с минимальными затратами.

Наряду с повышением эффективности это также поможет снизить воздействие производства стали на окружающую среду на протяжении всего производственного цикла.

Узнайте больше об Ori Martin здесь:

3 инновации в зеленой стали

Томас Кох Бланк, глава отдела передовых технологий в RMI, говорит, что зеленая сталелитейная промышленность находится в начале S-образной кривой. Ежегодно производится почти 2 миллиарда тонн стали, половина из которых — первичный материал. На производство стали приходится от 7 до 9процентов от общих глобальных выбросов углерода. Таким образом, легко понять, почему в создание устойчивых сталелитейных технологий вкладывается много инвестиций.

По словам Бланка, производство зеленой стали растет медленно по сравнению с количеством поступающих ресурсов, т. е. на дне Юга. Стартап, поддерживаемый Биллом Гейтсом, Boston Metal, работающий над созданием процесса производства стали без выбросов CO2, привлек в январе финансирование в размере 50 миллионов долларов. В Швеции 3,9 доллара.9 миллиардов помогут построить новый завод по производству водородной стали. Шведская горнодобывающая компания LKAB инвестирует 46 миллиардов долларов в достижение нулевого уровня выбросов углерода к 2045 году. Но, по словам Бланка, до полного обезуглероживания традиционными производителями стали по всему миру еще далеко.

«Когда китайская сталелитейная промышленность приходит в движение, я думаю, что именно тогда вы выходите за рамки», — сказал он. «Они еще не сделали никаких конкретных или каких-либо реальных инвестиций».

Кто продвигает более экологичную сталелитейную экономику? Вот три компании и подходы, которые, как мы надеемся, приведут нас к точке перегиба кривой S.

1. Повышение эффективности доменной печи Kobe

Японский производитель стали Kobe Steel недавно разработал новую технологию производства стали в доменных печах, работающих на природном газе, с использованием меньшего количества кокса, сырья с высоким содержанием углерода, используемого в производстве стали. Добавляя горячее брикетированное железо (железная руда с удаленным кислородом) в доменные печи в качестве источника топлива в точном соотношении, Кобе заявил, что усовершенствовал способ поддержания эффективности процесса снижения выбросов CO2 и использования меньшего количества кокса в качестве топлива.

«Это оптимизация распределения веществ, поступающих в доменную печь, — сказал Масахиро Мотоюки, исполнительный директор Kobe Steel.

По словам Кобе, этот процесс снижает выбросы CO2, связанные с производством, примерно на 20 процентов. Хотя это не окончательное решение проблем с выбросами углерода в сталелитейной промышленности, Кобе позиционирует его как переходную технологию, помогающую сократить выбросы, пока в ней происходят более радикальные изменения. Но Бланк считает это рискованным и дорогостоящим вложением средств в то, что может устаревать через несколько лет, если сталелитейная промышленность попытается достичь нулевого уровня выбросов к 2050 году.

«Если вам нужно постепенно добиться нулевого уровня выбросов в течение 30 лет, сокращение выбросов на 20 процентов дает 20 процентов от 30 лет, то есть вы получаете шесть лет», — сказал он. «Эта технология актуальна только в течение шести лет. Им нужно установить более эффективные технологии очень быстро, в противном случае они не на правильном пути. стальная промышленность.»

Кажется, Кобе знает, что у него есть проблема со сроками, и инвестирует в другие технологии производства, такие как водород, параллельно с эффективными доменными печами. Его дочерняя компания Midrex Technologies в США работает над доменными печами, работающими на природном газе, которые также могут использовать водород для полностью безуглеродного процесса, когда будет достаточно водорода для коммерческого использования стали.

2. Завод по производству водородной стали EIT InnoEnergy

По мнению некоторых экспертов, водород предлагает одну из возможностей процесса производства стали с полным отсутствием двуокиси углерода. В традиционных доменных печах уголь используется для удаления кислорода из железной руды с образованием стали и CO2. По данным Ассоциации топливных элементов и водородной энергетики, при использовании водорода вместо угля в этом процессе побочным продуктом является вода (h3O) вместо CO2.

Партнерство между базирующейся в Нидерландах EIT InnoEnergy, ускорителем устойчивых инноваций, финансируемым Европейским союзом, инвестором Vargas Holdings и Scania, шведским производителем грузовиков, работает над тем, чтобы воплотить эту мечту в коммерческую реальность. Эти партнеры разрабатывают полномасштабный коммерческий завод по производству водородной стали под названием h3 Green Steel. По словам партнеров, к 2024 году завод будет производить 5 миллионов метрических тонн зеленой стали, что сделает его крупнейшим заводом зеленой стали в мире.

Джейкоб Руйтер, CE0 Benelux в EIT InnoEnergy, сказал, что совместное партнерство и покупатель стали уже на борту до того, как предприятие начало строительство завода, позволило ему избежать препятствий, которые ранее препятствовали развитию заводов по производству водородной стали.

«Чтобы это сработало, [производители стали] должны изменить свое мышление», — сказал он. «Думайте с точки зрения цепочки создания стоимости. Таким образом, речь идет не о цене водорода или стали. Это цена конечного продукта, такого как автомобиль. Будет ли повышение цены на конечный продукт? Что такое конечный потребитель? готовы платить?»

InnoEnergy заявила, что использование стали, произведенной экологически безопасным способом, увеличило цену автомобиля только примерно на 36 долларов, что является незначительной суммой для потребителя. Вместо покупателей стали, таких как автомобильные компании, которые ищут самые низкие цены на сталь, и производителей стали, конкурирующих за свою сталь по самой низкой цене, чтобы завоевать рынок, он призвал эти заинтересованные стороны объединить усилия для создания экологически чистой стали, которая также доступна.

Нам нужно в три раза больше установленных в настоящее время источников солнечной и ветровой энергии для обеспечения экологически чистой сталелитейной промышленности.

По словам Бланка, самым большим препятствием для производства водородной стали является огромное количество возобновляемой энергии, необходимой для обеспечения безуглеродного процесса.

«Если вы хотите взять нынешнее первичное производство стали и электрифицировать его, вам понадобится тераватт электролизеров, а это очень много», — сказал он.

По сути, трем запланированным заводам по производству экологически чистой стали в Швеции потребуется 50 процентов текущего  электроснабжения. По словам Бланка, во всем мире нам потребуется около одного терравата электролизеров, работающих на трех терраваттах возобновляемых источников энергии. Три терравата примерно в три раза превышают общую мощность солнечной и ветровой энергии, установленной в настоящее время.

   Бланк также указал на ожидаемый взрыв спроса на электроэнергию, вызванный ростом населения мира в течение следующих 30 лет, как на еще одну проблему, которую необходимо преодолеть.

Завод h3 Green Steel будет построен в шведском регионе Норрботтен, который имеет доступ к большому количеству надежной гидро- и ветровой энергии. Бланк сказал, что если производство стали на основе водорода будет расширяться за пределы Швеции и охватывать другие крупные страны-производители стали, такие как Китай и США, потребуются значительные инвестиции в возобновляемые источники энергии.

3. Электролиз расплавленного оксида компании Boston Metal

Новая технология электролиза расплавленного оксида, первоначально созданная в Массачусетском технологическом институте, направлена ​​на выделение кислорода из железной руды с использованием электричества и получение O2 в качестве побочного продукта вместо CO2. Перед Boston Metal поставлена ​​задача вывести эту технологию на коммерческий уровень для сталелитейной промышленности.

В течение следующих двух-трех лет компания надеется развить успех своей лаборатории и вывести ее на рынок. Он ориентирован на такие регионы, как Европа, Канада и Австралия, где есть легкий доступ к возобновляемым источникам энергии, потому что, как и для водородной стали, процесс электролиза требует доступа к большому количеству чистой энергии, чтобы процесс не содержал углерода на всем протяжении трубопровода.

Адам Раувердинк, вице-президент по развитию бизнеса Boston Metal, считает, что у электролиза есть одно заметное преимущество перед водородом — это прямой способ извлечения железной руды за меньшее количество этапов.

«Если вы собираетесь использовать водород для производства стали, вы в конечном итоге сосредоточитесь на [использовании] зеленого водорода», — сказал он. «Это использование электричества для электролиза воды для производства водорода.
